MANUALE UTENTE BH 1820130K Güde

Traduzione del Manuale d’Uso originale Trapano tassellatore

Traduzione del Manuale d’Uso originale

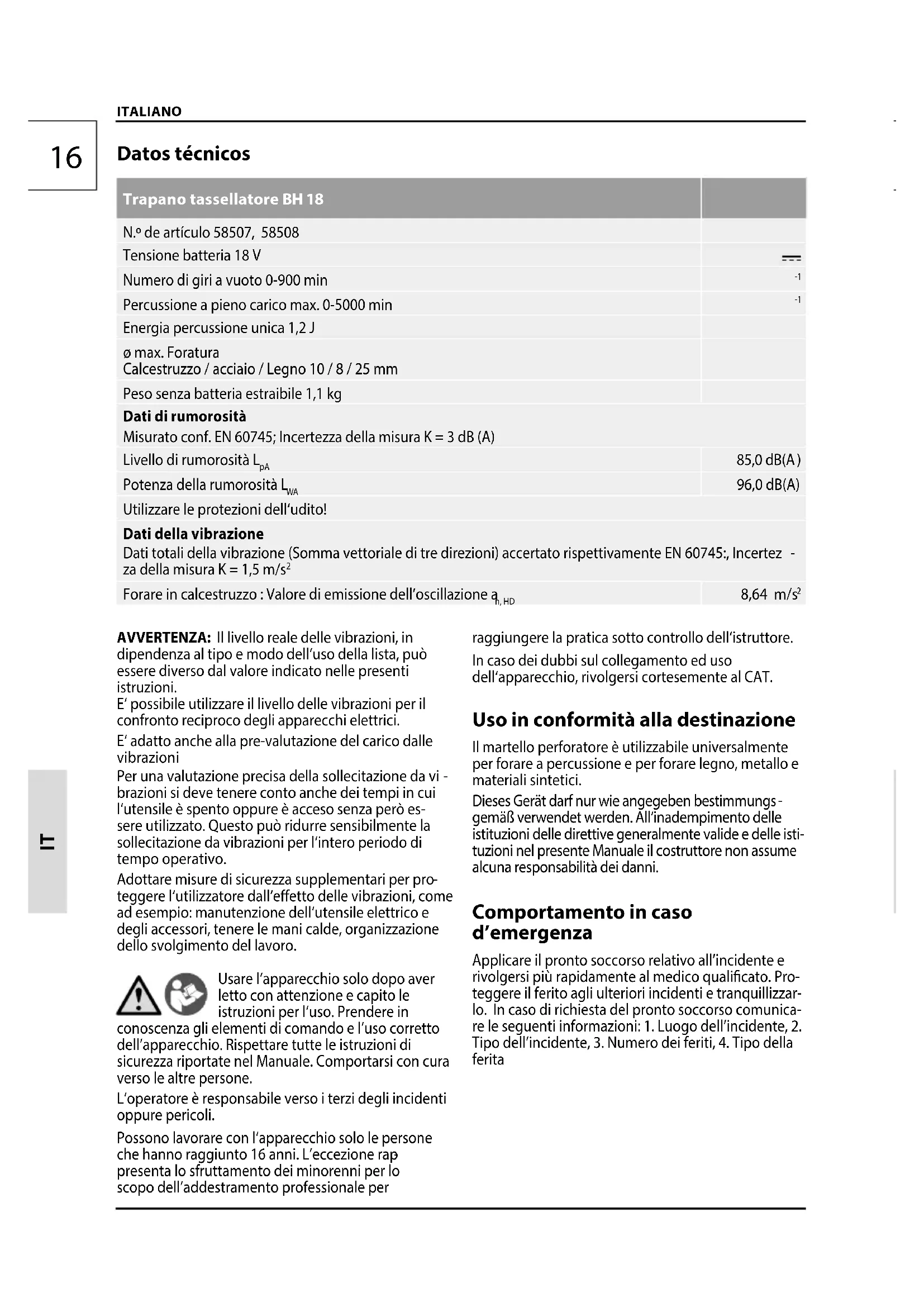

Energia percussione unica 1,2 J ø max. Foratura Calcestruzzo / acciaio / Legno 10 / 8 / 25 mm Peso senza batteria estraibile 1,1 kg Dati di rumorosità Misurato conf. EN 60745; Incertezza della misura K = 3 dB (A) Livello di rumorosità L

Potenza della rumorosità L

96,0 dB(A) Utilizzare le protezioni dell‘udito! Dati della vibrazione Dati totali della vibrazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN 60745:, Incertez

za della misura K = 1,5 m/s

Forare in calcestruzzo : Valore di emissione dell’oscillazione a h, HD 8,64 m/s

AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell‘uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni. E‘ possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici. E‘ adatto anche alla pre-valutazione del carico dalle vibrazioni Per una valutazione precisa della sollecitazione davi

brazioni si deve tenere conto anche dei tempi incui l‘utensile è spento oppure è acceso senza peròes- sere utilizzato. Questo può ridurre sensibilmentela sollecitazione da vibrazioni per l‘intero periododi tempo operativo. Adottare misure di sicurezza supplementari perpro

teggere l‘utilizzatore dall‘eetto delle vibrazioni,come ad esempio: manutenzione dell‘utensileelettrico e degli accessori, tenere le manicalde, organizzazione dello svolgimento dellavoro. Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli. Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerap

presenta lo sfruttamento deiminorenni per lo scopodell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Uso in conformità alla destinazione Il martello perforatore è utilizzabile universalmente per forare a percussione e per forare legno, metallo e materiali sintetici. Dieses Gerät darf nur wie angegeben bestimmungs

gemäß verwendet werden. All‘inadempimento delle istituzioni delle direttive generalmente valide e delle isti- tuzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Pro- teggere il ferito agli ulteriori incidenti e tranquillizzar- lo. In caso di richiesta del pronto soccorso comunica- re leseguenti informazioni: 1. Luogo dell’incidente, 2. Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della feritaD

Simboli Avvertenza / Attenzione! Per ridurre il rischio di una lesione, leggere il manuale operativo. Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell’udito! Indossare guanti protettivi! Prima di ogni intervento di regolazione, pulizia o manutenzione togliere la batteria sostituibile dalla macchina. Simbolo CE Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Batteria Proteggere l‘accumulatore contro il calore e la amma. Proteggere l‘accumulatore contro l‘acqua ed umidità. Proteggere l‘accumulatore contro le tempe- rature superiori a 40°C. Li-Ion Non buttare le batterie esauste nei riuti solidi urbani. Portare le batterie in un punto di raccolta di batterie esauste dove saranno riciclate in modo ecologico. Avvertenza Leggere tutte le istruzioni ed av- vertimenti di sicurezza. Mancata osservazione delle avvertenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti. Conservare tutte le indicazioni e istruzioni di sicurezza per il loro futuro uso. Norme di sicurezza per martello perforatore Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. Utilizzare l‘utensile con la sua impugnatura supplementare. La perdita di controllo potrebbe causare danneggiamenti all‘utilizzatore. Impugnare l’apparecchio sulle superci di tenuta isolate mentre si eseguono lavori durante i quali l’utensile da taglio potrebbe entrare in contatto con cavi di corrente o con il proprio cavo d’alimentazione. L’eventuale contatto dell’utensile da taglio con un cavo sotto tensione potrebbe mette

re sotto tensione le parti metalliche dell’apparecchio e provocare una folgorazione. Ulteriori avvisi di sicurezza e di lavoro Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste e cue di protezione acustica. La polvere provocata durante la lavorazione con questo utensile può essere dannosa alla salute e per questo motivo non devono entrare in contatto con il corpo. Usare un sistema d‘aspirazione polvere e indossare una maschera di protezione dalla polvere. Rimuovere i depositi di polvere, per esempio con un aspiratore. Mantenere il cavo di allacciamento sempre fuori il raggio d‘azione della macchina. Condurre il cavo sempre indietro, lontano dalla macchina! E‘ vietato lavorare materiali che possono costituire pericoli alla salute (ad es. amianto). Forando pareti, sotti o pavimenti, si faccia atten

zione ai cavi elettrici e alle condutture dell’acqua e del gas. Nel caso di un bloccaggio dello strumento utilizzato occorre spegnere subito l‘impianto. Non riaccendere l‘impianto quando lo strumento è bloccato, c‘è il pericolo di un contraccolpo con un alto momento di reazione. Accertare ed eliminare la causa di bloccag

gio dello strumento ustilizzato. Osservare le norme di sicurezza. Le possibili cause sono:

• Incastro nel pezzo in lavorazione

• Il dispositivo ha attraversato il materiale da lavorare rompendolo

• Il dispositivo elettrico è stato sovraccaricato Non avvicinare le mani alla parte della macchina in movimento. Non rimuovere trucioli o schegge mentre l‘utensile è in funzione. AVVERTENZA! Pericolo di ustioni Durante l‘uso l‘utensile ad inserto può surriscaldarsi.

• durante la sostituzione dell‘utensile

• durante il deposito dell‘utensileD

Batteria Pericolo di incendio Pericolo d’esplosione! Mai utilizzare accumulatori difettosi, danneggiati o deformati. Mai aprire accumulatori, non dann

eggiarli o farli cadere per terra. Mai caricare l‘accumulatore nell‘ambiente con gli acidi e materiali facilmente inammabili. Proteggere l‘accumulatore contro le temperature elevate e contro la amma. Utilizzare l‘accumulatore solo in temperatura dell‘ambiente tra 10°C a +40°C. Mai appoggiarlo sui corpi di riscaldamento e non sottoporlo per lungo all‘irraggiamento solare. Dopo un forte carico lascarlo rareddare prima. Cortocircuito – non ponteggiare i contatti dell‘accumulatore con parti metalliche. In caso di smaltimento, trasporto o stoccaggio l‘accumulatore deve essere imballato (sacco di plastica, scatola), o i contatti devono essere bloc

cati con nastro adesivo. Per caricare l‘accumulatore utilizzare sempre solo il caricabatteria Güde. All‘utilizzo dei diversi impianti di caricamento possono originare i difetti oppure possono provocare l‘incendio. In caso di utilizzo inesperto o di utilizzo di un accu

mulatore difettoso possono fuoriuscire dei vapori. Far portare l‘aria fresca e in caso di problemi contattare il medico. I vapori possono irritare le vie respiratorie. Istruzioni di lavoro Gli accumulatori vengono forniti solo parzialmente carichi e prima dell‘utilizzo devono caricarsi appieno per la prima volta.

• Se la macchina gira lentamente o rimane ferma, ricaricare l‘accumulatore.

• Un accumulatore Li-Ion può essere ricaricato ogni qual volta senza accorciare la sua durata di vita. L‘interruzione del processo di ricarica non può danneggiare l‘accumulatore

• L‘accumulatore Li-ion è protetto da protezione elettronica „Electronic-Cell Protection“ dallo scarica

• Il tempo di funzionamento sostanzialmente più breve signica che la batteria è consumata e deve essere sostituita. Smaltire gli accumulatori in maniera ecologica Gli accumulatori al Li-Ion sono sottoposti al regime di smaltimento speciale. Fare smaltire gli accumulatori difettosi da un negozio specializzato. Prima di far rot- tamare l‘apparecchio, dovete togliere l‘accumulatore. Gli accumulatori difettosi possono compromettere l‘ambiente e la Vostra salute, se ne fuoriescono i vapori o liquidi velenosi. Perciò mai inviare l‘accumulatore difettoso per mezzo posta, ecc. Rivolgersi, prego, al centro di riciclaggio locale. Smaltire gli accumulatori solo se scarichi. Si consiglia di bloccare i poli con nastro adesivo in modo da proteggerli contro il cortocircuito. Mai aprire l‘accumulatore. Manutenzione Prima di eseguire qualsiasi lavoro sull‘apparecchio sconnettere sempre la spina dalla presa. Tutte le riparazioni e i lavori non descritte nel presen

te manuale d‘uso possono essere eseguite solo da personale qualicato e autorizzato. Utilizzare solo gli accessori e ricambi originali. Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina! Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido. Attenzione! Se il cavo d’alimentazione di questo apparecchio risulta danneggiato, il produttore o il suo centro d’assistenza tecnica o una persona di pari qualica lo deve sostituire per evitare ogni rischio. Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Modo di valutazione della conformità

Livello di potenza sonora garantito

Autorizzato alla preparazi- one della documentazione tecnica
