| Tipo di prodotto | Lavastoviglie |
| Marca | Schock |
| Modello | SDI543AS2 |
| Capacità | 13 coperti |
| Altezza (regolabile) | 820 - 870 mm |
| Larghezza | 598 mm |
| Profondità | 570 mm |
| Peso netto | 38 kg |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Potenza totale | 1900 W |
| Potenza di riscaldamento | 1800 W |
| Pressione dell'acqua | 0,03 - 1 MPa |
| Programmi | Eco, Intensivo 65°C, Auto, Super 50 min, Rapido 30 min, Prelavaggio |
| Funzioni | Partenza ritardata (1-19h), Mezzo carico, Asciugatura a ventilatore, Addolcitore d'acqua regolabile |
| Indicatori | Mancanza di sale, mancanza di liquido di risciacquo |
| Sicurezza | Sicurezza bambini, arresto automatico se porta aperta |
| Manutenzione | Pulizia dei filtri, bracci di lavaggio, pompa di scarico |
| Riparabilità | Ricambi disponibili per 10 anni |
| Manuale | Scaricabile in PDF |
Domande frequenti - SDI543AS2 Schock
Domande degli utenti su SDI543AS2 Schock
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale SDI543AS2 - Schock e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SDI543AS2 del marchio Schock.
MANUALE UTENTE SDI543AS2 Schock
IT Lavastoviglie / Manuale di istruzioni
SDI543AS2
Grazie per aver scelto quello prodotto.
Questo manuale dell'utente contiene importanti informazioni sulla sicurezza e le istruzioni per assistervi nell'uso e nella manutenzione del dispositivo.
Si prega di leggere attendamente quello manuale dell'utente prima di utilizzato l'apparecchio e conservare quello libro per riferimenti futuri.
| Icona Tipo Significato | |
| PERICOLO Rischio di lesioni gravi o morte | |
| RISCHIO DI FOLGORAZIONE ELETTRICA Rischi da tensione pericolosa | |
| INCENDIO | |
| ATTENZIONE Rischio di lesioni o datti materiali | |
| IMPORTANT/NOTA |
SOMMARIO
1.ISTRUZIONI PER LA SICUREZZA 2
1.1.Avverenze di sicurezza generali 2
1.2.Avverenze per I'installazione 3
1.3.Durante l'utilizzo 4
2 INSTALLAZIONE 8
2.1. Collocazione dell'apparecchio 8
2.2.Collegamento dell'acqua 8
2.3. Tubo di alimentazione dell'acqua 8
2.4. Tubo di scarico 9
2.5.Collegamento elettrico 9
2.6. Montaggio dell'apparecchio a incasso 9
3.SPECIFICHE TECNICHE 10
3.1. Aspetto generale 10
3.2. Specifiche tecniche 11
4.PRIMA DI UTILIZZARE L'APPARECCHIO 12
4.1.Preparazione della lavastoviglie per il primo utilizzo 12
4.2. Riempimento del vano del sale (SE DISPONIBILE) 12
4.3. Strisce di test per la durezza dell'acqua 13
4.4. Tabella di durezza dell'acqua 13
4.5. Sistema addolcitore d'acqua 13
4.6. Impostazione 13
4.7. Utilizzo del detersivo 14

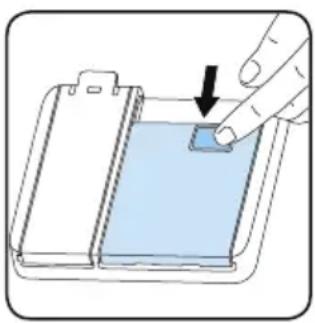

4.8.Rifornimento di detersivo 14
4.9. Utilizzo di detergenti combinati 14
4.10. Utilizzo di brillantante 14

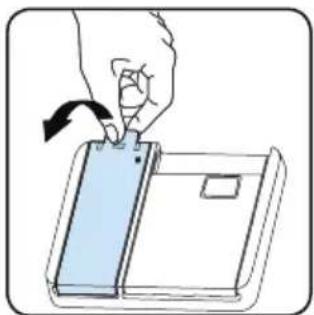

4.11. Riempimento con brillante e impostazioni 15

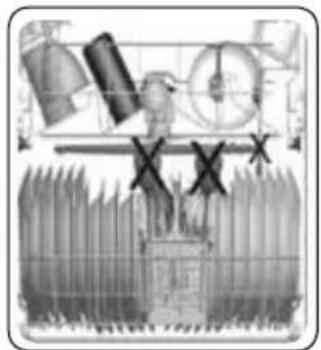

5.1. Raccomandazioni 16

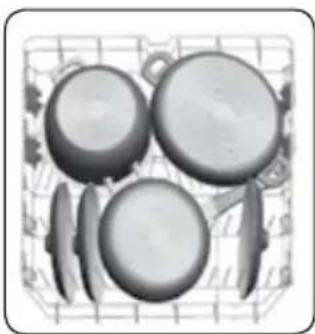

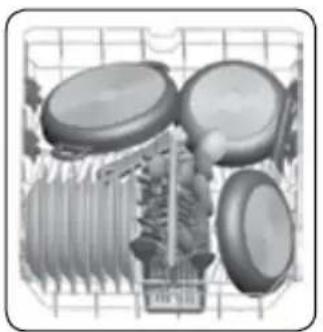

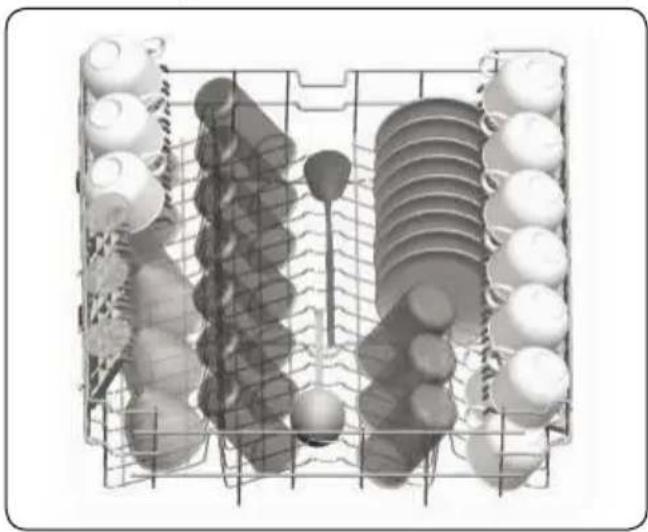

5.2. Modalità alternative di caricamento Cestello inferiore 17

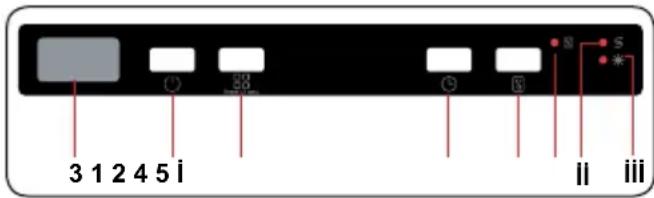

7.PANNELLO DI CONTROLLO 19

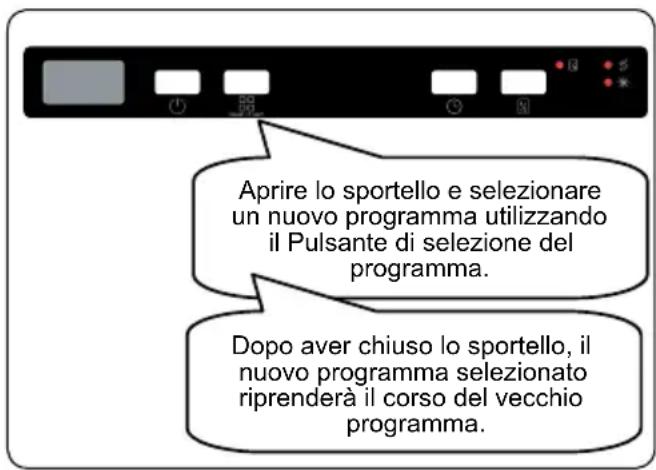

7.1.Cambiodiprogramma 19

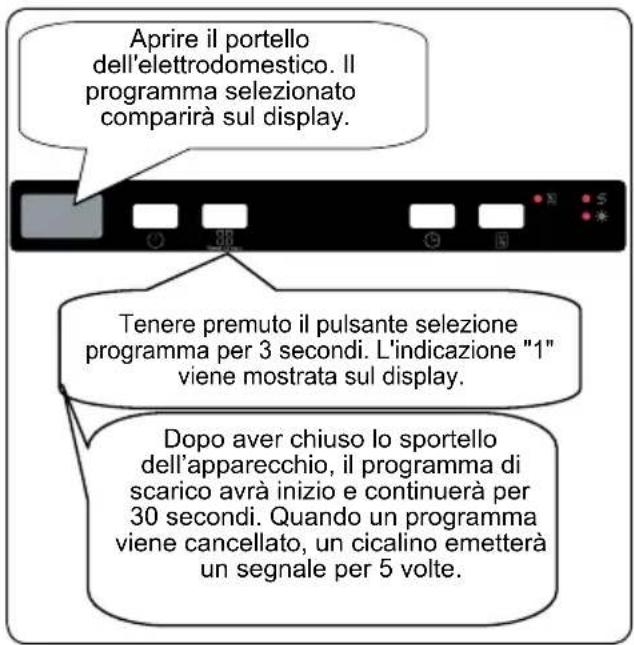

7.2.Annullamento di un programma 20

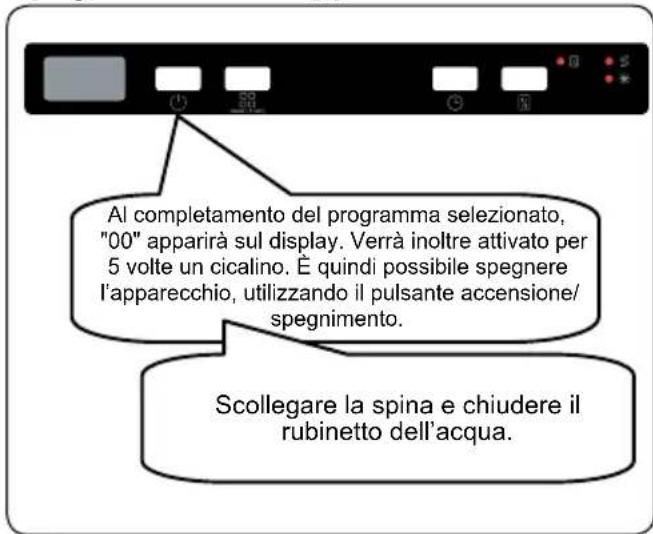

7.3. Spegnimento della lavastoviglie 20
8.PULIZIA E MANUTENZIONE 22

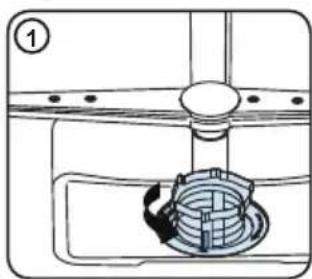

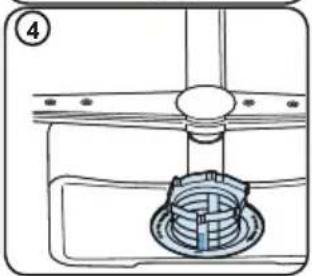

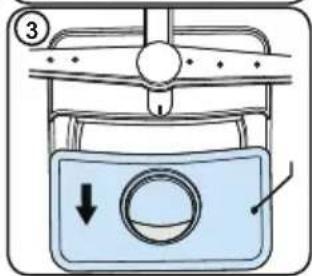

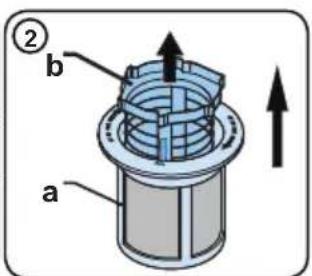

8.1.Pulizia dell'apparecchio e dei filtri 22

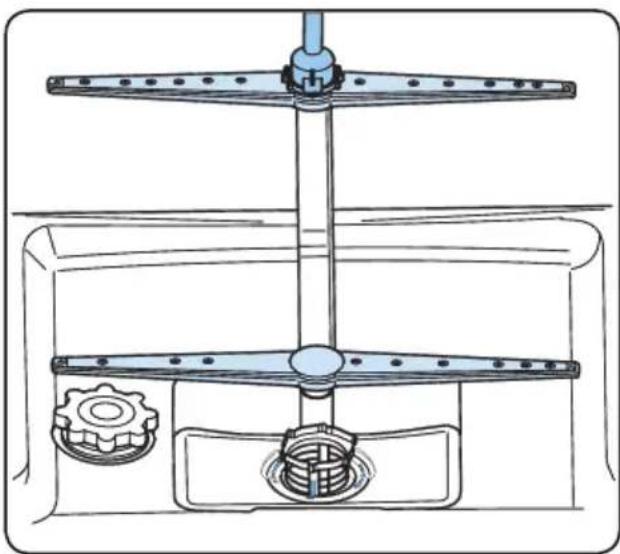

8.2.Bracci irroratori 22
9.RISOLUZIONE DEI PROBLEMI 23

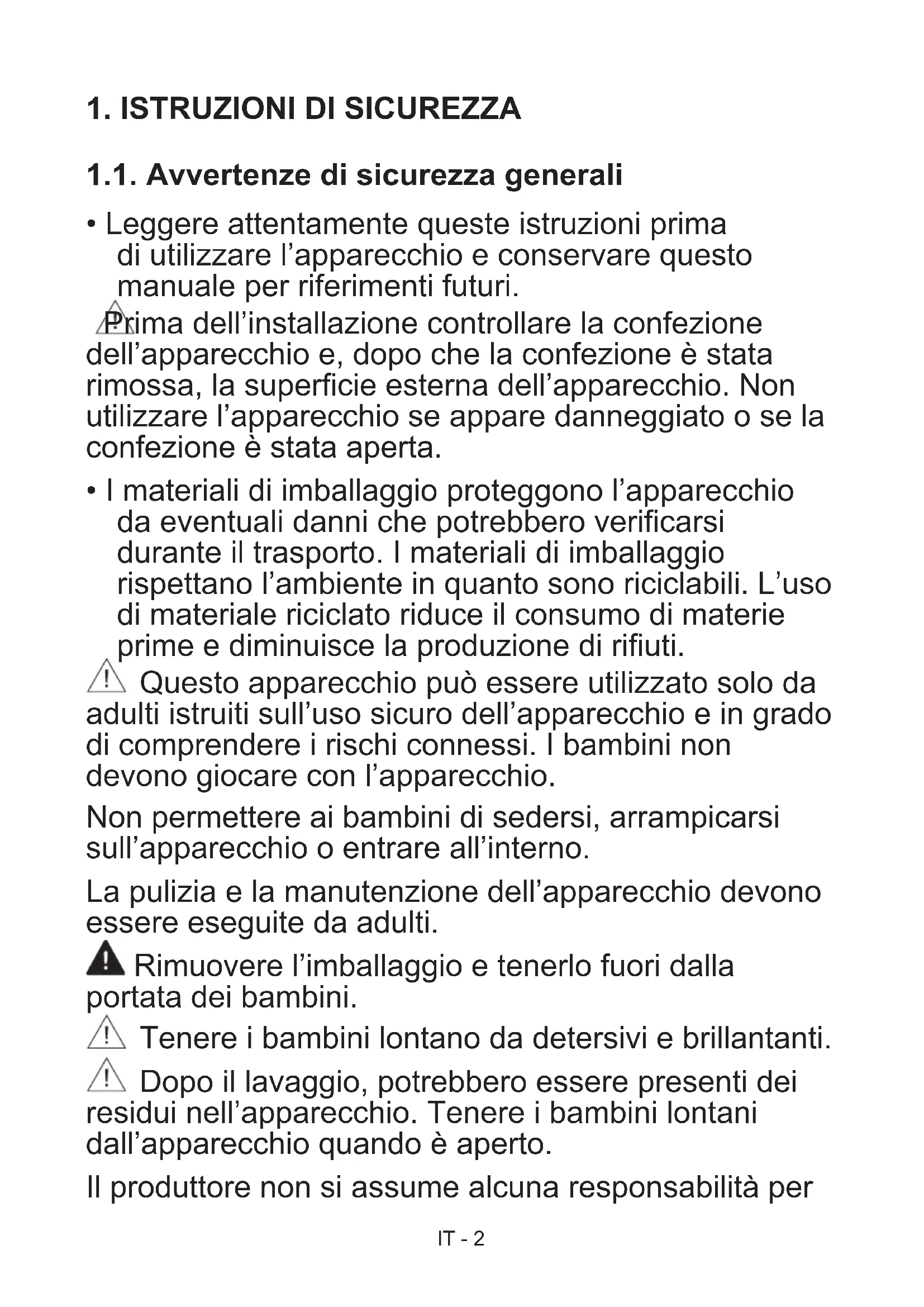

1. ISTRUZIONI DI SICUREZZA
1.1. Avverenze di sicurezza generali
- Leggere attendamente queste istruzioni prima di utilizzato l'apparecchio e conservare quello manuale per riferimenti futuri.
Prima dell'installazione controllare la confezione dell'apparecchio e, dopo che la confezione è stata rimossa, la superficie esterna dell'apparecchio. Non utilizzato l'apparecchio se appeare danneggiato o se la confezione è stata aperta.
- I materiali di imballaggio proteggono l'apparecchio da eventuali danni che potrebbero verificarsi durante il trasporto. I materiali di imballaggio rispetto l'ambiente in quanto sono riciclabili. L'uso di materiale riciclato riduce il consumo di materie prime e diminuisce la produzione di rifiuti.
! Questo appearecchio può essere utilizzato solo da uomini e i donne di comprehendere i rischi connessi. I bambini non devono gliore con l'apparecchio.
Non permettere ai bambini di sedersi, arrampicarsi sull'apparecchio o entrare all'interno.
La pulizia e la manutenzione dell'apparecchio devono essere eseguite daadulti.
Rimuovere l'imballaggio e tenerlo fuori alla portata dei bambini.
! Tenere i bambini lontano da detersivi e brillantanti.
!Dopo il lavaggio, potrebbero essere presenti dei residui nell'apparecchio. Tenere i bambini lontani dall'apparecchio quando è aperto.
Il produttore non si assume alcuna responsabilità per
le seguenze di eventuali errorsi causati da fattori sui quali non ha controllo. Inoltre il produttore non assicura la validità e correttezza delle informazioni fornite se al software e all'apparecchiatura citati in questo manuale sono state apportate modifiche da parte di terme persone.
Nell'impegno di migliorare costamente la qualità dei propri prodotti, il produttore si riserva la facoltà di variare in qualsiasi momento le informazioni del presente manuale.
Nel caso il significato di una o più informazioni di quello manuale non fosse comprensibile, l'utente deve contattare il rivenditore o il produttore per i chiarimenti necessari prima di effettuare qualsiasi operazione.
1.2. Avverenze per l'installazione
- Scegliere un luogo adatto e sicuro per installare l'apparecchio.
- Utilizzare con l'apparecchio esclusivamente pezzi di ricambio originali.
Prima dell'infallazione, scollegare l'apparecchio alla corrente elettrica e dall'acqua.
L'apparecchio deve essere installato solo da personale qualificato. L'installazione da parte di soggetti diversi da una persona qualificata autorizzatacouldo invalidare la garanzia.
! Verificare che ilsystema di interruttori di sicurezza all'interno della abitazione sia collegato in conformità con le norme di sicurezza.
! Tutti i collegamenti elettrici devono corrispondere ai valori riportati sulla targhetto.
Assicurarsi che l'apparecchio non venga collocato sul cavo di alimentazione elettrica.
Non utilizzato mai una prolunga o una presa multipla (es. ciabatta).
La presa di corrente elettrica deve essere sempre accessibile ancche dopo che l'apparecchio è stato installato.
- Dopo l'installazione, far funzionare per la primaolta l'apparecchio privo di carico (vuoto e senza stoviglia, posate o altri).
Durante il posizionamento dell'apparecchio, quest'ultimo non deve essere collegato alla rete elettrica e alla presa dell'acqua.
Utilizzare sempre la spina della corrente elettrica in dotazione all'apparecchio.
Se il cavo elettrico è danneggiato, deve essere sostituito solo da un elettricista qualificato.
!Dietro la lavastoviglie non devono trovarsi spine elettriche che potrebbero essere schiacciate qualora la nicchia non fosse sufficientemente profonda (rischio di surriscaldamento e di incendio
! La lavastoviglie non può essere installata sotto un piano cottura. Le alte temperature del piano cottura potrebbero danneggiare la lavastoviglie. Per lo stesso motivo la lavastoviglie non può essere installata nemmeno accanto ad altri appearecchi che irradiano calore diversi dai normali elettrodomestici da cucina (p.es. stufe, caminetti e simili).
1.3. Durante l'utilizzo
- Questo appearecchio è stato realizzato solo per uso domestico in ambienti interni. Non uso per
altri scopi. Utilizzi differenti o l'uso commerciale invalideranno la garanzia.
Non salire, sedersi o posizionare carichi sullo sportello aperto della lavastoviglie.
Utilizzare solo detersivi e brillantanti prodotti specificamente per lavastoviglia. La nostra azienda non è responsabile per eventuali danni che possono verificarsi a causa di un uso improprio o trasporto non corretti.
Prestare attenzione durante il trasporto del prodotto poiché è pesante. É necessario valutare il numero di persone e le attrezzature necessarie. Indossare sempre guanti protettivi.
Utilizzare quello prodotto solo per lavare stoviglia, posate e altri oggetti analoghi specificamente adatti per il lavaggio in lavastoviglia.
Non bere acqua dall'apparecchio.
Acausa del pericolo di esplosione, non collocare agenti chimici dissolubili nella sezione di lavaggio dell'apparecchio.
- Controllare la resistenza al calore degli oggetti in plastica prima di lavarli nell'apparecchio.
! Mettere nell'apparecchio solo gli articoli adatti per il lavaggio tramite lavastoviglie e fare attenzione a non riempireccessivamente i cestelli.
Non apriere lo sportello perché l'apparecchio è in funzione, l'acqua calda potrebbe fuoriuscire. I dispositivi di sicurezza assicurano che l'apparecchio si arresti se lo sportello viene aperto.
!Lo sportello dell'apparecchio non deve essere lasciato aperto. Potrebbe causare incidenti.
Collocare i coltelli e altri oggetti appuntiti nel cestello delle posate con la lama o punta rivolta verso il basso.
Per i modelli conSYSTEMA di aperture automatica dello sportello, quando è attiva l'opzione Risparmio Energetico, lo sportello si aprirà alla fine di un programma. Per evitare danni alla lavastoviglie, non tentare di chiudere lo sportello per un minuto dopo la sua aperture. Per un'asciugatura efficace, tenere lo sportello aperto per 30 minuti dopo il termine di agli programma. Non stare davanti allo sportello dopo l'emissione del segnale di aperture automatica.
In caso di malfunzionamento, la riparazione deve essere eseguita esclusivamente da un servizio di assistenza tecnica autorizzato, diversamente la garanzia sare aannullata.
Prima di eseguire lavori di riparazione, l'apparecchio deve essere scollegato alla rete elettrica afferrando la spina (non il cavo) e tirandola per staccarla alla presa elettrica. Chiudere il rubinetto dell'acqua.
Non versare solventi nella vasca di lavaggio: pericolo di esplosion.
Non inalare i detersivi in polvere! Non ingerire i detersivi! Possocono provocare lesioni gravi nel naso, nella bocca e in gola. Qualora fosse stato inalato o ingerito del detersivo, recarsi immediatamente dal medico. Attenersi alleindicazioni fornite dal produttore del detergente.
Le stoviglie calde sono maggiormente sensibiliagli urti. Lasciarle quindi raffreddare all'interno dellalavastoviglie, dopo averla spenta, finché non sipossono toccareenza problemi.
Non versare il detersivo (nemmeno quello liquido) nel contentatore per il brillantante; il detersivo danneggerebbe infatti il contentatore.
Non versare detersivo di nessun tipo nel contentitore per il sale, perché danneggerebbe l'addolcitore.
Utilizzare solo sale di rigenerazione specifico per lavastoviglie, possibilmente a grana grossa. Altriti tipi di sale possono contentere delle particelle non idrosolubili che compromettereibbero il funzionamento dell'addolcitore.
Il funzionamento a bassa tensione causera un calo dei livelli delle prestazioni.
Per evitare folgorazioni, non scollegare l'apparecchio con le mani bagnate.
2. INSTALLAZIONE
2.1. Colloczione dell'apparecchio
Quando si posizione l'apparecchio, collocarlo in un'area nella quale i piatti possano essere facilemente caricati e scaricati. Non collocare l'apparecchio in un'area in cui la temperatura ambiente scende al di sotto di 0^ .
Leggere tutte le avventenze che si trovano sulla confezione prima di rimuoverla e posizionare l'apparecchio.
Posizione are l'apparecchio vicino a un rubinetto e a uno scarico dell'acqua. Tenere presente che, una volta che l'apparecchio è in posizione, le connessioni non devono essere modificate.
Non sollevare l'apparecchio afferrandolo per lo sportello o per il pannello.
Lasciare una distanza adeguata attorno all'apparecchio per consentirefacility di movimento durante la pulizia.
Assicurarsi che i tubi di ingresso e uscita dell'acqua non siano schiacciato bloccati e che durante i
posizionamento l'apparecchio non sia collocato sul cavo elettrico.
Regolare i piedini in modo che l'apparecchio sia in piano, equilibrato e stabile. L'apparecchio deve essere collocato su un terreno piano altrimenti sarà instabile e lo sportello dell'apparecchio non si chiuderà correttamente.
Se necessaria l'installazione sotto un piano di lavoro, il montaggio / smontaggio devesecco eseguito da personale qualificato.
L'apparecchio non deve essere installato adiacente a strutture che possano impedire la completa aperture dello sportello della lavastoviglie.
2.2. Collegamento all'acqua
Si consiglia di installare un filtering sull'alimentazione dell'acqua in ingresso al fine di evitare danni all'apparecchio a causa di contaminazione (sabbia, ruggine, ecc.) da tubature interne. Questo aiuterà inoltre a prevenire l'ingiallamento e la formazione di depositi dopo il lavaggio. Notare la stampigliatura sul flessibile di ingressso dell'acqua!
Se i modelli sono contrassegnati con 25^ la temperature dell'acqua deve essere al massimo di 25^ (acqua fredda).
Per tutti gli altri modelli:
Preferibile acqua fredda; acqua calda con temperatura
max. 60^
2.3. Tubo di alimentazione dell'acqua
PERICOLO:utilizzare il nuovo tubo di alimentazione dell'acqua fornito con l'apparecchio,nonutilizzareilubodi un vecchio apparecchio.
PERICOLO: far scorrere l'acqua attraverso il nuovo tubo prima di collegarlo.
PERICOLO: collegare il tubo direttamente al rubinetto di ingresso dell'acqua. La pressione fornita dal rubinetto deve essere compresa tra 0,03 MPa e massimo 1 MPa. Se la pressione supera 1 MPa, è necessario installare una valvola limitatrice di pressione tra il rubinetto e il tubo di ingresso.
PERICOLO: après aver effettuato i collegamenti, apriere completamente il rubinetto e verificare l'eventuale presenza di perdite d'acqua. Per sicurezza, chiudere sempre il rubinetto di ingresso dell'acqua al termine del programma di lavaggio.
Un erogatore Acquastop è disponibile con alcuni modelli. Non danneggiarlo o lasciarlo piegare o attorcigliare

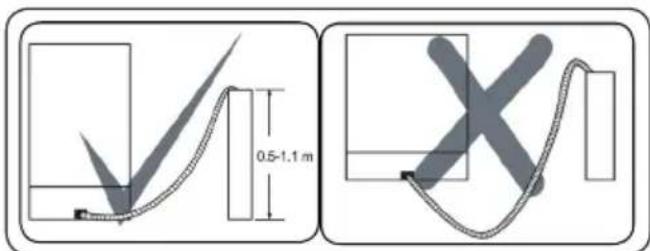

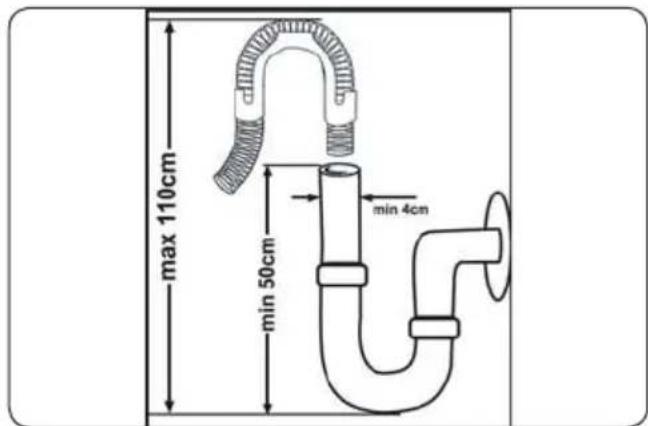

2.4. Tubo di scarico
Collegare il tubo di scarico dell'acqua direttamente al foro di scarico dell'acqua o al raccordo di uscita del lavandino. Questo collegamento deve essere sopra al livello del pavimento da un minimo 50 cm a un massimo 110 cm di altezza.
IMPORTANT: le stoviglie e le posate
e altri elementi lavabili in lavastoviglie non si lavano correttamente se viene
utilizzato un tubo di scarico più lungo di 4 m.
2.5 Collegamento elettrico
PERICOLO: l'apparecchio è
impostato per funzionare a 220-240 V.
I valori di tensione e frequenza indicati sulla targhetto devono coincidere con quelli della rete elettrica nella vostra casa.
Il connettore di alimentazione
dell'apparecchio, dotato di messa a terra, delve essere collegato a una presa, anch'essa dotata di messa a terra, che fornisce tensione e corrente adequate.
In assenza di installmente con messa a terra, un elettricista qualificato deve eseguire un
impiano di messa a terra. In caso di utilizzo di installazioni prive di messa a terra il produttore non può essere ritenuto responsable per eventuali perdite, danni o lesioni derivanti dall'utilizzo dell'apparecchio alla un collegamento a terra, come richiesto dalle normative locali.
La spina del presente apparecchio comprehende un fusibile da 13A, in se di destinazione. (ad esempio lo Unito.) (Ad esempio Regno Unito, via Saudita)
3.1. Aspetto generale

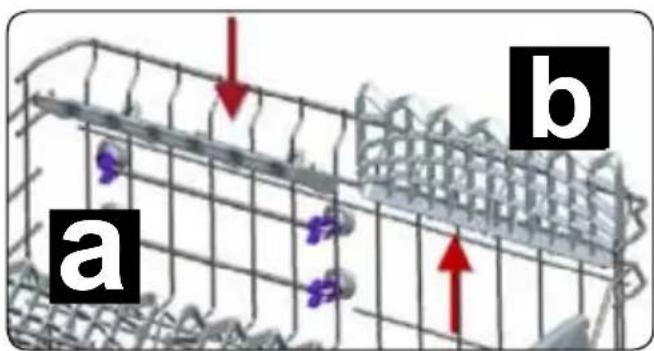

- Cestello superiore con alette mobili
- Braccio irroratore superiore
- Cestello inferiore
- Braccio irroratore inferiore
- Filtri
- Etichetta matricola
- Pannello di controllo
- Contenitore per detersivo e brillantante
- Cestello posate
- Contenitore per il sale
- Aggancio corsia del cestello superiore
- Unità di asciugatura attiva: si tratta di un sistema che migliorare le prestazioni nella fase di asciugatura delle stoviglie.
3.2. Specifiche tecniche
| Capacità | 13coperti |
| Dimensioni (mm) | |
| Altezza | 820 -870 mm |
| Larghezza | 598 (mm) |
| Profondità | 570 (mm) |
| Peso netto | 38 kg |
| Tensione (V)/frequenza operativa (Hz) | 220-240 / 50 |
| Currente totale (A) | 10 |
| Potenza totale (W) | 1900 |
| Pressione alimentata-zione acqua (Mpa) | Massima:1 Minima:0,03 |
RICICLAGGIO
- Alcuni componenti dell'apparecchio e dell'imballaggio sono costituiti da materiali riciclabili.
- Le materie plastiche sono contrassegnate con le abbreviazioni internazionali: (>PE<, >PP<, etc.)
Le parti in cartone sono costituite da carta riciclata. Possono essere messi
in contentitori di carta da riciclare per il riciclaggio.
- I materiali non idonei per i rifiuti domestici devono essere smaltiti presso i centri di riciclaggio.
Per ottenere informazioni sullo smaltimento di materiali differenti contattare un centro di riciclaggio competente.
IMBALLAGGIO E AMBIENTE
I materiali di imballaggio protegono l'apparecchio da eventuali danni che potrebbero verificarsi durante il trasporto. I materiali di imballaggio rispetto nando l'ambiente in quanto sono riciclabili. L'uso di materiale riciclato riduce il consumo di materie prime e riduce la produzione di rifiuti.
Smaltimento del vecchio apparecchio
Il symbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto, alla fine della sua vita utile, deve essere raccolto separatamente dagli altri rifiuti. L'utente finale dovrà conferire l'apparecchiatura
giunta a fine vitaagli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici,oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per I'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento o allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta I'applicazione delle sanzioni amministrative di cui al D.Lgs.n. 152 del 3 aprile 2006.
4. PRIMA DI UTILIZZARE L'APPARECCHIO
4.1. Prepare la lavastoviglia per il primo utilizzato
- Assicurarsi che le specifiche relative ad alimentazione idrica ed elettricità corrispondano ai valori indicati nelle istruzioni di installmente per l'apparecchio.
Rimuovere tutto il materiale da imballaggio presente all'interno dell'apparecchio. - Impostare il livello dell'addolcitore.
- Riempire lo scomparto del brillantante.

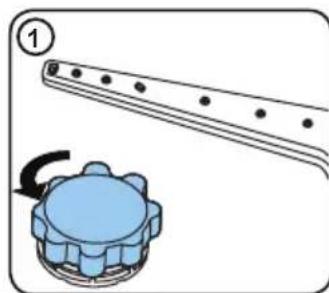

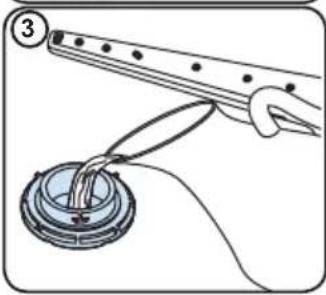

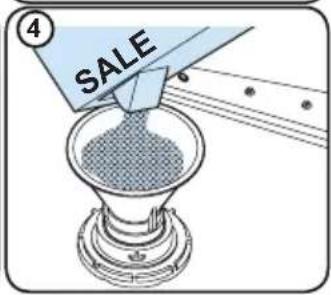

4.2 Uso del sale (SE DISPONIBILE)
Per un buon funzionamento di lavaggio, la lavastoviglia ha bisogno di acqua dolce, ossia meno calcarea. In caso contrario, i residui bianchi di calcare rimarranno sui piatti e sull'apparecchiatura interna. Ciò avrà un effetto negativo sulle prestazioni di lavaggio, asciugatura e brillantezza del proprio elettrodomestico. Quando l'acqua scorre nelsystema addolcitore, gli ioni che creano la durezza vengono eliminati dall'acqua equesta raggiunge il livello di dolcezza richiesto per ottenere i migliorori risultati di lavaggio. In base al livello di durezza nelsystema di acqua in entrata, questi ioni che induriscono l'acqua si accumulano rapidamente all'interno delsystema addolcitore. Di conseguenza, il systema addolcitore deve essere ricaricato, in maniera tale da poter funzionare con le stesse prestazionianche durante il lavaggio successivo. A quello scopo viene utilizzato sale per lavastoviglia.
L'apparecchio può essere utilizzato soltanto con sale per lavastoviglia speciale, per addolcire l'acqua. Non usare tipi di sali con gran piccoli o in polvere, che possono essere facilemente solubili. Usare qualsiasi altro tipo di sale può danneggiare la lavastoviglia.
Peraggiungere il sale addolcitore, après il tappo dello scomparto del sale ruotandolo in senso antiorario. (1 (2Al primo utilizzato, riempire lo scomparto con 1 kg di sale e acqua (3 forn o quando non sta per strabordare. Se possibile, utilizzare un imbuto (4 per agevolare l'operazione di riempimento. Riposizionare il tappo e chiuderlo. Dopo 20-30 ciciaggiungere del sale all'apparecchio forn a riempimento (circa 1 kg).
Aggiungere acqua allo scomparto del sale sostanto al primo utilizzato.
Utilizzare sale addolcitore specificamente prodotto per essere utilizzato in lavastoviglie.
Quando si avvia la lavastoviglie, lo scomparto del sale viene riempito d'acqua: insere quindi il sale addolcitore prima di avviare l'apparecchio.
Se il sale addolcitore ha strabordato e l'apparecchio non viene avviato immediatamente, far partire un programma di lavaggio breve per proteggere l'apparecchio alla corrosione.
4.4. Striscia di test
| Far scorrere l'acqua nel rubinetto (1 min.) | Tenere la striscia nell'acqua (1 sec.) | Agitare la striscia. | Attendere (1 min.) | Impostare il livello di durezza del proprio apparetcchio. |
| 1 munite | 1 second | 1 munite | 1 | |
| 2 | ||||
| 3 | ||||
| 4 | ||||
| 5 | ||||
| 6 |
NOTA: Il livello è impostato di default su 3. Se l'acqua è acqua di pozzo o presenta un livello di durezza superiore a 90^ , si raccomanda di utilizzato unhetto e dispositivi di purificazione.
4.5. Tabella dei livelli di durezza dell'acqua
| Livello | Grado tedesco°d | Grado francesese°f | Grado inglese°gb | Indicatore |
| 1 0-5 | 0-9 0-6 L'indicazione L1 viene molto在哪吒. | |||
| 2 6-11 | 10-20 7-14 L'indicazione L2 viene molto在哪吒. | |||
| 3 12-1 | 7 21-30 15-21 L'indicazione L3 viene molto在哪吒. | |||
| 4 18-2 | 2 31-40 22-28 L'indicazione L4 viene molto在哪吒. | |||
| 5 23-3 | 4 41-60 29-42 L'indicazione L5 viene molto在哪吒. | |||
| 6 35-5 | 0 61-90 43-63 L'indicazione L6 viene molto在哪吒. |
4.6. Sistema di addolcimento dell'acqua
La lavastoviglie è dotata di un sistema di addolcimento dell'acqua che riduce la durezza dell'acqua delsystema idrico. Per individuare il livello di durezza dell'acqua del rubinetto, contattare la propria società idrica oppure utilizzato una striscia di test (se disponibile).
4.7. Impostazione
- Aprire lo sportello dell'apparecchio
- Accendere l'apparecchio e premere il pulsante di programma non appena l'apparecchio si accende.
- Tenere premuto il pulsante del programma sono a quando "SL" scompare dal display.
- Sull'apparecchio verrà visualizzata l'ultima impostazione.
- Impostare il livello premendo il pulsante del programma.
- Spagnere l'apparecchio per salvare l'impostazione.
4.8. Utilizzo del detersivo
Utilizzare sostanto detersivi concepiiti specificamente per lavastoviglie domestiche. Tenere i detersivi in luoghi freschi e asciutti, fuori alla portata dei bambini.
Aggiungere il detersivo raccomandato per il programma selezionato, per garantire le
4.9. Utilizzo di detersivo
Utilizzare esclusivamente detergenti specifici per lavastoviglie domestiche.
Aggiungere la quantità di detersivo raccomandata per il programma selezionato per garantire le migliorie prestazioni.
Conservare i detersivi in luoghi freschi e asciutti fuori alla portata dei bambini.
Per ulteriori informazioni consultare le istruzioni del produttore del detersivo.

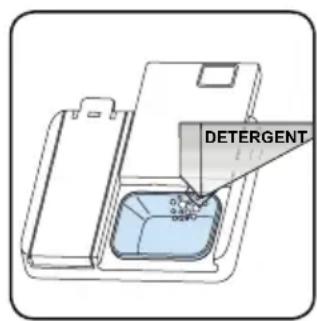

4.10. Rifornimento di detersivo
Spingere il fermo per aprire il contentatore e versarvi il detersivo.
Chiudere il coperchio e premerlo finché non si blocca in posizione. Il contentitore deve essere riempito subito prima dell'inizio di ciascun programma. Se le stoviglie sono molto sporche, immettere del detersivo aggiuntivo nel contentitore del detersivo per il prelimavaggio.
4.11. Utilizzo di detergenti combinati
Questi prodotti devono essere utilizzati secondo le istruzioni del produttore.
Non immettere mai detergenti combinati nella sezione interna o nel cestello delle posate.
I detersivi combinati contengono non solo il detergente ma sono brillantante, sostanze sostitutive del sale e componenti aggiuntivi a seconda della combinazione.
Si consiglia di non utilizzato detergenti combinati in programmi brevi. Si prega di utilizzato detersivi in polvere in tali programmi.
In caso di problemi durante l'uso di detergenti combinati, contattare il produttore del detergente.
Quando si smette di usare detergenti combinati, assicurarsi che le impostazioni di durezza dell'acqua e brillante siano impostate su un livello corretto.
4.12. Riempimento con brillantante e impostazioni
Per riempire lo scomparto del brillante, aprirne il tazzo. Riempire lo scomparto con il brillante fino al livello MAX, quindi chiudere il tazzo. Fare attenzione a non riempire troppo lo scomparto del brillante
e a ascugare eventuali fuoriuscite.
Per modificare il livello del brillantante, seguire le fasi seguenti prima di accendere l'apparecchio:
Per riempire lo scomparto del prodotto per il risciacquo, apriere il tappo dello scomparto stesso. Riempire lo scomparto con il prodotto per il risciacquo fino al livello MAX, quando chiudere il tappo. Fare attenzione a non riempire troppo lo scomparto e asciugare eventuali fuoriuscite di prodotto.
Per modificare il livello del prodotto per il risciacquo seguire i passaggi seguenti prima di accendere l'apparecchio:
- Aprire lo sportello dell'apparecchio
- Accendere l'apparecchio e premere il pulsante di programma non appena l'apparecchio si accende.
- Tenere premuto il pulsante del programma fino a quando "rA" scompare dal display. L'impostazione del prodotto per il risciacquo segue l'impostazione della durezza dell'acqua.
- Sull'apparecchio verrà visualizzata l'ultima impostazione.
- Cambiare il livello premendo il pulsante del programma.
- Spagnere l'apparecchio per salvare l'impostazione.
L'impostazione di fabbrica è "4".
Se i piatti non si asciugano correttamente o presentano macchie, augmentare il livello. Se si formano macchie blu sui piatti, diminuire il livello.
| Livello | Dose di brillantante | Indicatore |
| 1 Brillantante non erogato | L'indicazione r1 viene molto sutul display. | |
| 2 Viene erogata 1 dose | L'indicazione r2 viene molto sutul display. | |
| 3 Vengono erogate 2 dosi | L'indicazione r3 viene molto sutul display. | |
| 4 Vengono erogate 3 dosi | L'indicazione r4 viene molto sutul display. | |
| 5 Vengono erogate 4 dosi | L'indicazione r5 viene molto sutul display. | |
Per i migliori risultati, seguire le linee guida caricate.
Caricando la lavastoviglie domestica fino alla capacité indicate dal produttore si contribuire a risparmiare acqua ed energia.
Il pre-risciacquo manuale delle stoviglie determina un consumo di energia e acqua maggiore e non è raccommando. Tazze, bicchieri, calici, piattini, ciotole, ecc. possono essere posizionati nel cestello superiore. Non appoggiare gli uni agli altri i bicchieri alto, altrimenti non potranno rinanere stabili e potrebbero subire danni. Quando si posizionano bicchieri a stelo lungo e calici, appogiarli al bordo del cestello o della griglia, non ad altri elementi
Posizione tutti i contentitori, come coppette, bicchieri e barattoli, con l'apertura rivolta verso il basso, in caso contrario potrebbero raccogliere acqua al loro interno.
Se nell'apparecchio è presente un cestello per le posate, si raccomanda di usare la griglia per le posate per ottenere risultati migliori.
Posizione tutti gli elementi di grande dimensioni (pentole, padelle, coperchi, piatti, ciotole, ecc.) e molto sporchi nella griglia inferiore.
Piatti e posate non devono essere posizionati gli uni sopra gli altri.
AVVERTENZA Fare attenuatione
a non ostruire la rotazione dei bracci spruzzatori.
AVVERTENZAFare attenuationo停下来
aver caricato i piatti a non impedire l'apertura del dispenser del detersivo.
5.1. Raccomandazioni
Rimuovere i residui grossi sui piatti prima di collocarli nella macchina. Avviare la macchina a pieno carico.
Non sovraccaricare i cassetti né collocare i piatti nel cestello sbagliato.
AVVERTENZA: Per evitare possibili, posizionare coltelli con punta affiliata.
e manici lunghi con le punte affiliate rivolte.
verso il basso oppure orizzontalmente sui cestelli.
Alette mobili
Le alette del cestello superiore possono assumere due positizioni: aperta, a, oppure chiusa, b. Le alette possono essere usate per collocarvi le tazze e gli utensili di granidi dimensioni da lavare (in posizione orizzontale).
Cestello superiore

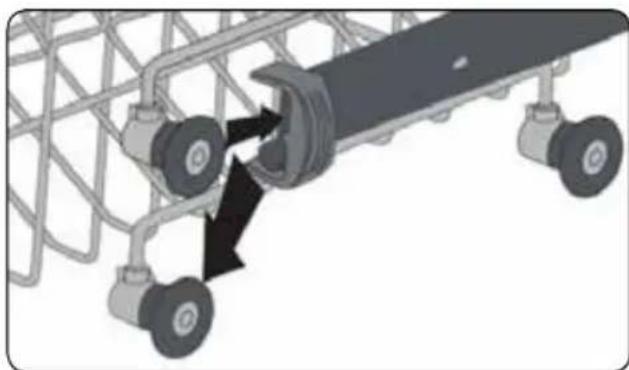

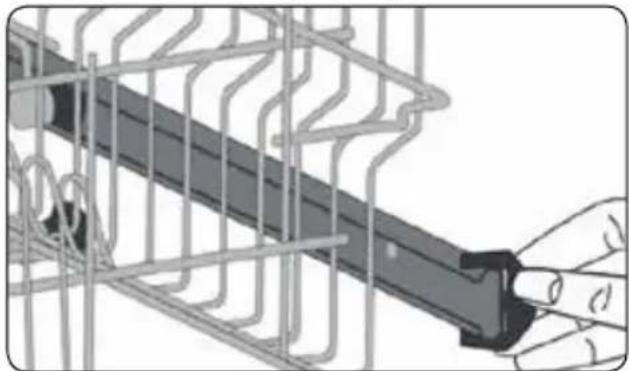

Regolazione dell'altezza
Sbloccare i fermi posti alle estremità delle guide facendoli ruotare come illustrato in figura. Estrarre quindi il cestello tirandolo verso di se.Modificare la posizione delle rotelle, quindi reinserire il cestello nelle guide, avendo cura di richiudere i fermi alle estremità. Quando il cestello superiore si trova nella posizione più alta, è possible collocare nel cestello inferiore le stoviglia più grandi, ad esempio i tegami.
5.2. Modalità alternative di caricamento Cestello inferiore
Cestello superiore
Carichi non corretti
I carichi non corretti possono causare scarse prestazioni di lavaggio e asciugatura. Si prega di seguire le raccomandazioni del produttore per buoni risultati di prestazioni.

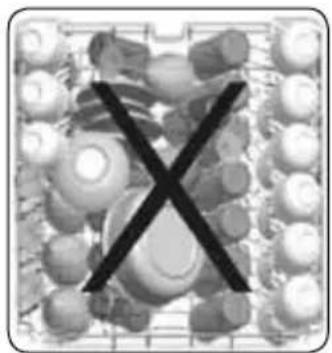

Esempi di caricamento errato
Materiali non idonei al lavaggio in lavastoviglie
- Cenere di sigaretta, residui di cera, prodotti lucidanti, vernici, sostze chimiche, materiali in lega di ferro.
- Forchette, cucchiai e coltelli con manici in legno, osso, avorio o madreperla; articoli incollati; articoli sporchi di sostanze abrasive, acide o alcaline.
- Plastiche sensibili alle alte temperature, contentori in rame o in metallo stagnato.
- Oggetti in alluminio o argento.
- Alcuni bicchieri delicati, porcellane ornamentali stampate, alcuni articoli in cristallo, posate incollate, bicchieri in cristallo al piombo, taglieri, articoli in fibre sintetiche.
- Oggetti con proprietà assorbenti quali spugne o tappetini da cucina.
O IMPORTANTE: si raccomanda di acquistare articoli da cucina lavabili in lavastoviglie.
| P1 P2 P3 | P4 P5 | |||||
| Nomeprogramma: | Eco | Lavaggiointensivo 65° C | Auto Super | 50' Rapido 30' Prelavaggio | ||
| Tipodi sporco: | Programma standardper piatti con sporconormaleda utilizzatoquotidianocon ridottoconsumo dienergia eacqua. | Adatto perstovigliemoltosporche | Programma automatico peri piatti moltosporchi. | Adatto perpiatti utilizzatiquotidianamentecon sporconormale, con unprogramma piùrapido. | Per piatti pocosporchi elavaggioveloce. | Adatto persciacquarepiatti che si prevededi lavare inun secondomomento |
| Livello dellosporco: | Medio Pesante Pesante Medios Leggero Leggero | |||||
| "Quantità di detersivo:A: 25 cm3B: 15 cm3" | A A A A | A | - | |||
| Durataprogramma(h:min): | 03:25 | 01:57 | 01:25 - 01:57 | 00:50 | 00:30 | 00:15 |
| Consumoelettrico(kWh/ciclo): | 0.937 | 1.700 | 1.450 - 1.700 | 1.100 | 0.740 | 0.020 |
| Consumoacqua (litricicchio): | 12.0 | 17.2 | 11.9 - 17.2 | 12.0 | 12.4 | 4.5 |
- La durata del programma può essere in base alla quantità di piatti, alla temperature dell'acqua, alla temperature ambiente e alle funzioni aggiuntive selezionate.
I valori indicati per programmi diversi dal programma eco sono sostantoindicativi. - Se il modello presente un sensore di turbidimetria, il programma auto sostituisce il programma intensivo.
- Il programma eco è adeguato per il lavaggio di stoviglia normalmente sporche: per questo uso è il programma più efficente in termini di consumo di acqua ed energia combinato, ed è utilizzato per valutare la conformità alla legislazione UE in materia di ecodesign.
- Il lavaggio di stoviglia in una lavastoviglia domestica solitamente consuma meno energia e acqua nella fase di uso rispetto al lavaggio manuale quando la lavastoviglia viene usata seguito le istruzioni del produttore.
- Utilizzare il detersivo in polvere sostanto per programmi brevi.
I programmi brevi non comprendono la fase di asciugatura.
Per facilitare l'asciugatura, consigliamo di aprire leggermente lo sportello una volta terminato il ciclo. - Leggendo il codice QR sull'etichetta energetica è possibile consultare il database del prodotto,indicante le informazioni relative al modello.
NOTA: In base ai regolamenti 1016/2010 e 1059/2010, i valori del consumo energetico del programma eco possono differire. Questa tabella è conforme ai regolamenti 2019/2022 e 2017/2022.
7. IL PANNELLO DI CONTROLLO
- Pulsante accensione/spegnimento
- Pulsante di selezione del programma
- Display
- Pulsante di ritardo
- Pulsante metà carico
i. Led metà carico
ii. Indicatore sale
iii. Indicatore brillantante
1.. Pulsante di accensione/spegnimento
Accendere l'apparecchio premendo il
pulsante di accensione/spegnimento.
Quando l'apparecchio è acceso, "--" apparesul display (3).
2.. Pulsante di selezione del programma
Selezionare un programma adatto per i propri piatti premendo il pulsante di selezione del programma. Il programma si avviara automaticamente quando lo sportello verrà chiuso.
3..Display
Il display在哪 alternative il numero e il tempo totale del programma selezionato e il tempo totale durante il funzionamento.
4.. Pulsante di ritardo
Premere il pulsante ritardo per ritardare l'avvio del programma selezionato da 1 ora a 19 ore. Premere il pulsante una volta, ritardere l'avvio di 1 ora, e continuando a premere aumento il tempo di ritardo. Premere il pulsante di ritardo per modificare o annullare il tempo per l'avvio ritardato Specnendo l'apparecchio quando il timer ritardo è attivo, il tempo di ritardo viene cancellato.
5.. Pulsante meta carico
Premere il pulsante metà carico per ridurre la durata del programma selezionato, e quando diminuire il consumo energetico e di acqua. Con l'opzione metà carico
selezionata, il led metà carico (ii) si illumina.
NOTA: Se si decide di non avviare
il programma selezionato, consultare lesezioni "Cambiare unprogramma"e "Cancellare unprogramma".
NOTA: quando non è presente una
quantità sufficiente di sale, l'indicatore di avvertenza assenza sale (ii) si illuminera per indicare che è necessario riempire lo scomparto per il sale.
NOTA: Quando non è presente
una quantità sufficiente di brillantante, l'indicatore di avvertenza assenza brillantante (iii) si illuminera per indicare che è necessario riempire lo scomparto per il brillantante.
Modifica di un programma
Seguire le fasi seguenti se si desidera modificare il programma durante il funzionamento.
NOTA: Aprire leggermente lo sportello
inizioamente per evitare fuoriuscite di acqua se si desidera arrestare un programma prima che sua completato
Annullamento di un programma
Seguire le fasi seguenti se si desidera annullare un programma durante il funzionamento.
Spegnimento dell'apparecchio
NOTA: Non apriere lo sportello prima della fine del programma.
NOTA: Se durante il funzionamento di un programma lo sportello dell'apparecchio è aperto o salute la corrente di alimentazione, il programma continuera quando viene chiuso lo sportello o quando ritorna la corrente.
NOTA: Se l'alimentazione viene interrotta o lo sportello dell'apparecchio viene aperto durante il processo di asciugatura, il programma si arresterà. L'apparecchio è ora pronto per la selezione di un nuovo programma.
Controllo del cicalino
Per modificare il livello sonoro del cicalino, seguire i passaggi seguenti:
- Apriere lo sportello e premere contemporaneamente i pulsanti programma (2)2) e ritardo (4) per 3 secon
2.. Quando l'impostazione acustica vie riconosciuta, il cicalino emette un suono prolongato e sull'apparecchio
viene visualizzato l'ultimo livello impostato, da "S0" a "S3".
3.. Per diminuire il livello acustico, preme il pulsante programma (2). Per augmentare il livello acustico, premere il pulsante ritardo (4).
4.. Per salvare il livello acustico selezionat specnere
l'apparecchio.
Il livello "S0" indica che tutti i suoni sono disattivati. L'impostazione di fabbrica è "S3".
Modalità risparmio energetico
Per attivare o disattivare la modalità di risparmio energetico,
seguire i passaggi illustrati di seguito:
- Aprire lo sportello e premere i pulsanti ridardo (4) e
metà carico (5) contemporaneamente per 3 secondi.
2..Dopo 3 secondi, sull'apparecchio ver visualizzata l'ultima impostazione, "IL1" o "IL0".
3.. Con la modalità risparmio energeti attivata,
verra visualizzato "IL1". In questa modalità, le luci interne si spengono 4 minuti dopo l'apertura dello sportello e l'apparecchio si spegne dopo 15 minuti in caso di assenza di attività, per risparmiare energia.
4.. Con la modalità risparmio energeti disattivata, verrà visualizzato "IL0". Con la modalità risparmio energetico disattivata, le luci interne rimarranno accese forn o quando lo sportello rimarra è aperto e l'apparecchio rimarra sempre acceso, se non verrà spento dall'utilizzatore.
5.. Spagnere l'apparecchio per salute l'impostazione.
Nelle impostazioni di fabbrica, la modalità risparmio energetico è attiva.
| Indicatore LED Stato dell'apparecchio | |
| Rosso, continuo | Un programma è in corso nell'apparecchio. |
| Rosso, lampeggiante | Un programma è stato cancellato. |
| Rosso, lampeggiante rapidamente | L'apparecchio ha un problema. Fare riferimento alla categoria "Avvisi automatici di guasto e casa fare". |
| Verde, continuo Un programma è finito. | |
8. PULIZIA E MANUTENZIONE
Pulire la propria lavastoviglie è importante per assicurare la durata utile della macchina
Assicurarsi che l'impostazione di addolcimento acqua (se disponibile) sia effettuata correttamente e che sia utilizzata la quantità di detersivo corretta, per impedire l'accumulo di calcare. Riempire lo scomparto del sale quando la luce del sensore del sale si accende. Nel corso del tempo, all'interno della lavastoviglie potrebbero accumularsi olio e calcare. Se si verifica ciò:
- Riempire lo scompartimento del detergente alla scaricare i piatti. Selezionare un programma eseguito ad alta temperature a mettere in funzione la lavastoviglie vuota. Se ciò non consente una sufficiente pulizia della lavastoviglie, usare un prodotto per la pulizia realizzato specificamente per le lavastoviglie.
Per prolongare la durata della lavastoviglie, pulirla regolarmente, a cadenza mensile. - Strofinare regolarmente le guarnizioni dello sportello usando un panno umido per rimuovere agli residuo accumulato o corpo estraneo.
8.1. Filtri (Filters)
Pulire i filtri e irrorare i bracci spruzzatori almeno una volta alla settimana. Se sui filtri fini e grossi rimangono residui di alimenti oppure corpi estranei, rimuoverli e pulirli a fondo con dell'acqua.
a) Micro filtro
b) Filtrrogrosso
c) Filtro in metallo
Per rimuovere e pulire la combinazione del filtrro, ruotarlo in senso antiorario e rimuovere sollevandolo versusl'alto (1). Estrarre il filtrro grosso dal micro filtrro (2).Quindi estrarre e rimuovere il filtrro in metallo(3).Sciacquare il filtrro con molta acqua fino a che non è privo di residui. Riassemlbare i filtri. Sostituire l'inserto del filtrto e ruotarlo in senso orario (4).
Non usare mai la lavastoviglie senza!.
filtr.
- Un montaggio non corretto del filtrò riduce l'efficacia del lavaggio.
- Filtri puliti sono necessari per il funzionamento corretto della macchina.
8.2. Bracci spruzzatori (Spray arms)
Accertarsi che i fori di irrorazione non siano ostrui e che sui bracci spruzzatori non siano presenti residui di alimenti oppure corpi estranei. Se sono ostrui, rimuovere i bracci spruzzatori e pulirli con acqua. Per rimuovere il braccio spruzzatore superiore rimuovere il dato che loiene in posizione ruotandolo in senso orario ed extraendolo versus il basso. Accertarsi che il dato siano ben serrato quando si rimonta il braccio spruzzatore superiore.
9. RISOLUZIONE DEI PROBLEMI
| GUASTO POSSIB | LE CAUSA RISOLUZIONE DEI PROBLEMI | |
| Il programma non si avvia. | La lavastoviglie non è collegata. | legare la lavastoviglie. |
| La lavastoviglie non è collegata. | Accendere la lavastoviglie premendo il pulsante On/Off. | |
| Fusabile saltato. Controllare | proprii fusibili interni. | |
| Il rubinetto di ingresso dell'acqua è chiuso. | Aprire il rubinetto di ingresso dell'acqua. | |
| Lo sportello della lavastoviglie è aperto. | Chiudere lo sportello della lavastoviglie. | |
| Il flessibile di ingresso dell'acqua e i filtri della macchina sono ostrui. | Controllare il flessibile di ingresso dell'acqua e i filtri della macchina e accertarsi che non siano ostrui. | |
| L'acqua rimane all'interno della macchina. | Il flessibile di drenaggio dell'acqua è ostruito o attorcigliato. | Controllare il flessibile di drenaggio, quando pulire o scogilycerlo. |
| I filtri sono ostruti. Pulire i filtri. | ||
| Il programma non è ancora finito. Attendere il termine del programma. | ||
| La macchina si arresta durante il lavaggio. | Interruzione di corrente. Control | are la presa elettrica. |
| Guasto all'ingresso acqua. Controllare il rubinetto dell'acqua. | ||
| Se durante un'operazione di lavaggio si sentono dei rumori di scuotimento e dei colpi. | Il braccio spruzzatore colpisce i piatti nel cestello inferiore. | Spostare o rimuovere gli oggetti che bloccano il braccio spruzzatore. |
| Residui parziali di alimenti restano sui piatti. | Piatti collocati in modo non corretto, l'acqua irrorata non raggiunte i piatti interessati. | Non sovraccaricare i cestelli. |
| I piatti poggiano gli uni sugli altri. | Collocare i piatti come indicato nella sezione sul caricamento della lavastoviglie. | |
| Il detergente utilizzato non è sufficiente. | Usare la quantità corretta di detergente, come significato nella tabella del programma. | |
| Programma di lavaggio errato selezionato. | Usare le informazioni nella tabella del programma per selezionare il programma più adeguato. | |
| Braccio spruzzatore ostruito da residui di cibo. | Pulire i fori nei bracci spruzzatori con oggetti sottili. | |
| I filtri o la pompa di scarico dell'acqua sono istruiti o il filtrò è riposto male. | Controllare che i flessibili di scarico e i filtri siano installati correttamente. | |
| GUASTO POSSIB | LE CAUSA RISOLUZIONE DEI PROBLEMI | |
| Sui piatti rimangono macchie biancastre. | Il detergente utilizzato non è sufficiente. | Usare la quantità corretta di detergente, come indicate nella tabella del programma. |
| Impostazione di dosaggio brillante e/o addolcitore per acqua troppo Bassa. | Aumentare il livello del brillante e/o dell'addolcitore. | |
| Livello di durezza dell'acqua elevato. | Aumentare il livello dell'addolcitore per acqua eaggiungere sale. | |
| Il tappo dello scomparto del sale non è chiuso bene. | Controllare che il tappo dello scomparto del sale sia chiuso bene. | |
| I piatti non si asciugano. | L'opzione di ascugatura non è selezionata. | Selezionare un programma con una opzione di ascugatura. |
| Dosaggio del brillante impostato a un livello troppo basso. | Aumentare l'impostazione di dosaggio del brillantante. | |
| Macchie di ruggine sui piatti. | La qualità dell'acciaio inox dei piatti è insufficiente. | Usare solo set adatti alla lavastoviglie. |
| Alto livello di sale nell'acqua. | Regolare il livello di durezza dell'acqua usando la tabella di durezza dell'acqua. | |
| Il tappo dello scomparto del sale non è chiuso bene. | Controllare che il tappo dello scomparto del sale sia chiuso bene. | |
| Troppo sale versato nella lavastoviglie quando viene riempita di sale. | Usare un imbuto quando si versa il sale nelle scompartimento per evitare cadute. | |
| Messa a terra sulla rete non adeguata. | Consultare immediamente un elettricista qualificato. | |
| II detersivo rimane dello scompartimento del detergente. | Il detersivo è stato aggiunto quando lo scomparto del detersivo era umido. | Assicurarsi che lo scompartimento del detersivo sia asciutto prima dell'uso. |
AVVISI AUTOMATICI DI GUASTO E COSA FARE
| CODICE DI GUASTO | POSSIBLE GUASTO COSA | FARE |
| FF | Guastochestra idrico in ingressso | Assicurarsi che il rubinetto di immissione dell'accua sua aperto e che l'accua scorra. |
| Separare il flessibile di ingresso dal rubinetto e pulire il filtr del flessibile. | ||
| Se il guasto persistsente, contattare l'assistenza. | ||
| F5 | Guastochestra pressione | Contattare l'assistenza. |
| F3 | Ingresso continuo di acqua | Chiudere il rubinetto e contattare l'assistenza. |
| F2 | Impossibile scaricare l'acqua | Il flessibile di scarico dell'accua e i filtri potrebbero essere ostruiti. |
| Annullare il programma. | ||
| Se il guasto persistsente, contattare l'assistenza. | ||
| F8 | Errore riscaldatore | Contattare l'assistenza. |
| F1 Traboccardamento | Disconnettere l'apparecchio e chiudere il rubinetto. | |
| Contattare l'assistenza. | ||
| FE Scheda elettronica difettosa. Contattare l'assistenza. | ||
| F7 Surriscaldamento Contattare l'assistenza | ||
| F9 Errore posizione divisore Contattare l'assistenza. | ||
| F6 Sensore riscaldatore guasto. Contattare l'assistenza. | ||
| HI Guasto alla tensione Contattare l'assistenza. | ||
| LO Guasto bassa tensione Contattare l'assistenza. | ||
Le procedure di riparazione e installatione devono essere svolte sempre da un Rappresentante di assistenza autorizzato per evitare possibili rischi. Il produttore non sare ritenuto responsabile per danni derivanti da procedure svolte da persone non autorizzate. Le riparazioni sono essere svolte solo da tecnici. Se un componente deve essere sostituito, assicurarsi che siano usate solo parti di ricambio originali.
Riparazioni improprio o uso di parti di ricambio non originali possono causare notevoli danni eMETTERA RISCHIO L'UTILIZZATORE.
I contatti del proprio servizio assistenza sono disponibili sul retro di quello documento. Parti di ricambio originali e adeguate in base alla funzione, in base all'ordine Ecodesign correspondente, possono essere richieste al Servizio clienti per un periodo di almeno 10 anni a partire nella data in cui il proprio appearecchio è stato immesso sul mercato nell'Area Economica Europea.
www.schock.it
SCHOCK
EN Dishwasher / User Manual
SDI543AS2
Fabbricato e importato da:
Glem GAS Spa
Via Modenese 4266
