MANUALE UTENTE BRBF 192 F ROSIERES

Grazie per aver acquistato questo prodotto. Prima di utilizzare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzare il rendimento dell'elettrodomestico. Conservare tutta la documentazione per future consultazioni o per altri proprietari. Questo prodotto è destinato esclusivamente all'uso domestico o applicazioni simili, come:

• zone cucina per il personale di negozi, uffici e altri ambienti lavorativi,
• aziende agricole, clienti di hotel e motel e altri ambienti residenziali,
• ad es. Bed and Breakfast (B&B),
• servizi di catering e altri usi diversi dalla vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato esclusivamente per la conservazione di alimenti. Altri utilizzi sono pericolosi e il produttore in questi casi non sarà responsabile. Si raccomanda di consultare le condizioni della garanzia. Per un funzionamento senza problemi e per ottimizzare il rendimento dell'elettrodomestico, leggere attentamente queste istruzioni. Il mancato rispetto delle istruzioni fornite potrebbe annullare il diritto all'assistenza gratuita durante il periodo di garanzia.

INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico. Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili.

Attenzione: rischio ndio

Se il circuito di refrigerazione è visibilmente danneggiato:

- evitare la vicinanza con fiamme libere e fonti di ignizione.

Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico.

AVVERTENZA!

- Durante le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a non toccare i cavi metallici del condensatore sul retro dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.

- Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non sedersi né salire

sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.

- Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.

- Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.

- Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta.

- Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.

- In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 11 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.

- Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende

dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

- Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.

- Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia stato trasportato in posizione orizzontale.

- Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.

- Non conservare medicinali o materiali di ricerca nelle cantinette. Non conservare medicinali o materiali di

ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose.

- Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica.

- Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni.

- In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione.

- Non adoperare adattatori né cavi di prolunga.

• Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.
• Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.
• Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.
• Non adoperare né conservare spray infiammabili (ad es.

bombolette di vernice spray) accanto alle cantinette, in quanto potrebbero svilupparsi incendi o esplosioni.

• Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.

- Si sconsiglia l'uso di prolunghe e prese multiple.

- Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.

- L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna delle

cantinette contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.

• Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• Non danneggiare il circuito di refrigerazione.
• Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
• Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo

consigliato dal produttore.

• Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.
• Non toccare gli elementi di raffreddamento interni, soprattutto con le mani bagnate, per evitare bruciature o lesioni.
• Non adoperare oggetti appuntiti o affilati (ad es. coltelli o forchette) per rimuovere il ghiaccio.
• Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.
• Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.
  • Non adoperare dispositivi meccanici o

altre apparecchiature per accelerare il processo di sbrinamento.

• Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.
• Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.
• Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi.
• Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.
• Qualora il prodotto venga installato o utilizzato in ambienti commerciali o non residenziali, la garanzia

potrebbe essere annullata.

• Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.
• La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.
• L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.
• La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.
• Le cantinette non possono essere riparate dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato.

SICUREZZA DEI BAMBINI!

• Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento di bambini.
• Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da

persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

- Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

IT

Attività preliminari al primo utilizzo

Lasciare riposare il frigorifero per almeno ventiquattro ore prima di accenderlo. Si consiglia di pulire l'interno dell'elettrodomestico prima del primo utilizzo, utilizzando una soluzione di bicarbonato di sodio e acqua calda e poi asciugando accuratamente l'interno. Nota:

L'elettrodomestico si avvia con l'impostazione di temperatura 3 e funziona ininterrottamente fino a raggiungere la temperatura corretta. Se l'elettrodomestico è spento, è necessario attendere cinque minuti prima di riaccenderlo per evitare di danneggiare inutilmente il compressore.

Uso del frigorifero

• Non mettere mai liquidi scoperti nel frigorifero.
• Non mettere mai alimenti caldi nel frigorifero. Gli alimenti caldi devono essere lasciati raffreddare a temperatura ambiente prima di essere messi in frigorifero.
• Non appoggiare nulla contro la parete posteriore del frigorifero, per evitare brina ed eventuali problemi di condensa che saranno difficili da rimuovere.
• Assicuratevi che gli alimenti siano puliti e che l'acqua in eccesso sia stata eliminata prima di metterli in frigorifero.
  • Non riempire eccessivamente il frigorifero. Tra gli alimenti dovrebbe esserci spazio sufficiente per consentire la circolazione dell'aria fredda.

Uso del congelatore

• Gli scomparti del congelatore sono progettati per conservare solo alimenti surgelati.

• Non mettere mai alimenti caldi o tiepidi nel congelatore, prima lasciarli raffreddare completamente.

• Conservare gli alimenti in piccole confezioni. Questo riduce il tempo di congelamento e migliora la qualità degli alimenti dopo lo scongelamento.

• Una volta scongelati, gli alimenti non devono essere ricongelati. Scongelare solo la quantità di alimenti necessari per evitare sprechi.
• Le bevande in bottiglia o in lattina non devono essere conservate negli scomparti del congelatore perché potrebbero esplodere.

Regolazione dell'umidità del cassetto

Il cassetto per verdura all'interno di questo elettrodomestico è dotato di un cursore per la regolazione del livello di umidità. Le verdure e prodotti simili soggetti ad appassimento (ad esempio foglie di spinaci, erbe aromatiche come il basilico, ecc...) devono essere tenuti nel cassetto per verdura e il cursore di regolazione deve essere tenuto chiuso (completamente a destra). Tenendo chiuso il cursore di regolazione, il vapore acqueo viene trattenuto nel cassetto e successivamente gli ortaggi vengono mantenuti più freschi, per un periodo più lungo.

Al contrario, i frutti che marciscono facilmente dovrebbero essere conservati nel cassetto per verdure con il cursore di regolazione dell'umidità completamente aperto (verso sinistra). Questo permetterà ai gas, emessi da alcuni prodotti e che accelerano il processo di deterioramento, di uscire dal cassetto per verdura.

Conservazione

La sezione frigorifero serve per la conservazione a breve termine degli alimenti. Sebbene sia possibile mantenere basse temperature, si sconsiglia di prolungare i periodi di conservazione degli alimenti.

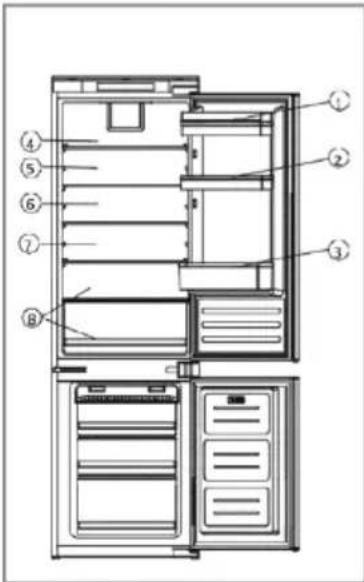

Poiché l'aria fredda circola all'interno del frigorifero, la temperatura può variare

tra le diverse sezioni. Pertanto, gli alimenti devono essere conservati in sezioni diverse a seconda del tipo. La sezione 7 è la parte più fredda del frigorifero.

1. Burro, formaggi, ecc...
2. Cibo in vasetti e bottiglie
3. Bevande, ad esempio latte
4. Alimenti cotti
5. Yogurt, marmellate, ecc...
6. Bottiglie da 75 cl o piatti pronti, ecc...
7. Carne e pesce freschi
8. Frutta e verdura

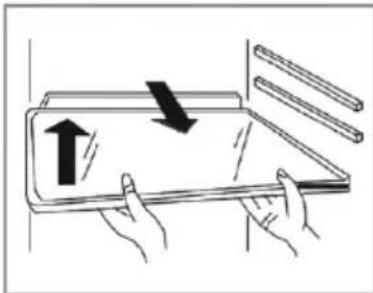

I ripiani del frigorifero possono essere spostati in base alle esigenze di conservazione all'interno della sezione frigorifero.

Per spostare il ripiano, sollevare la parte posteriore e tirarlo verso l'esterno. Per riposizionarlo, far scivolare il ripiano nella fessura, quindi abbassare la parte posteriore.

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

I portabottiglie possono essere utilizzati o tolti a piacere.

Pannello di controllo

A B C 1 2 3 4 5 6 ①

Fig. 3

A. Sensore di regolazione della temperatura del frigorifero

Questo pulsante serve per regolare la temperatura all'interno del frigorifero. Premere questo sensore una volta per attivare la regolazione, e poi tante volte quante necessarie fino a selezionare il livello desiderato. Le impostazioni vanno da 1 a 6, dove 1 è la temperatura più calda e 6 la più fredda.

Nota: Ove possibile, evitare di avere sempre la temperatura impostata su 6. Questo contribuisce ad alleviare la tensione sul compressore e sul sistema di refrigerazione.

B. Display di impostazione della temperatura del frigorifero

L'impostazione attuale della temperatura è accesa su questo display. La regolazione della temperatura passerà attraverso questo display.

Nota: Non utilizzare i numeri da 1 a 6 per modificare la temperatura. Utilizzare invece il sensore di regolazione della temperatura del frigorifero (A).

C. Pulsante di alimentazione

Utilizzare questo sensore per accendere e spegnere l'elettrodomestico (modalità standby). Il sensore è acceso quando l'elettrodomestico è spento.

Posizione	Condizioni
1-2	Estate o temperatura ambiente compresa tra 25 e 35 °C
3-4	Primavera/autunno o temperatura ambiente compresa tra 15 e 25 °C
5-6	Inverno o temperatura ambiente compresa tra 5 e 15 °C

Cura e pulizia

Disinserire sempre l'alimentazione elettrica dell'elettrodomestico prima di effettuare la pulizia o la manutenzione. Le sezioni del frigorifero e del congelatore devono essere pulite con una soluzione di bicarbonato di sodio e acqua tiepida. Non utilizzare prodotti abrasivi o detergenti. Dopo il lavaggio, sciacquare e asciugare bene.

Pulire gli scaffali e i balconcini separatamente a mano con una soluzione blanda di detergente liquido per piatti e acqua. Evitare di lavare in lavastoviglie questi componenti.

Tappo di scarico Foro di scarico

Fig. 4

Il foro di scarico dell'acqua sul retro dello scomparto frigorifero deve essere pulito periodicamente per evitare che l'acqua scongelata si raccolga all'interno dello scomparto. Il tappo di scarico può essere utilizzato per pulire il foro di scarico. Se l'elettrodomestico non deve essere utilizzato per periodi di tempo prolungati, staccare la spina e pulire l'elettrodomestico. Le porte devono essere lasciate leggermente socchiuse per evitare la formazione di muffa e di odori sgradevoli.

Sbrinamento del frigorifero

Il frigorifero si sbrina da solo. L'acqua che si crea uscirà dal frigorifero attraverso il canale sul retro del frigorifero, a meno che il foro di scarico non sia ostruito. È importante mantenere il canale sempre libero utilizzando l'utensile per la pulizia fornito in dotazione. L'acqua sbrinata viene raccolta nella vaschetta di evaporazione sul retro dell'elettrodomestico e dissipata per evaporazione.

Sbrinamento del congelatore

Il congelatore è dotato di un sistema no frost che è progettato per evitare l'accumulo di ghiaccio. In condizioni d'uso normali, non dovrebbe essere necessario sbrinare regolarmente il sistema del congelatore.

Per semplificare operazioni di assistenza o di pulizia, l'elettrodomestico ha una modalità di sbrinamento forzato che può essere attivata toccando e tenendo premuti i sensori A e C in Fig. 3 per circa 3 secondi. Il sensore di regolazione della temperatura del frigorifero (A) lampeggia per confermare che la funzione di sbrinamento forzato è attiva. Questa funzione dovrebbe disattivarsi automaticamente una volta che il congelatore ha raggiunto una temperatura compresa tra 10 e 12°C. Nota: Se si trova regolarmente un notevole accumulo di ghiaccio, o ristagni d'acqua, nella sezione del congelatore, è probabile che la porta non stia sigillando correttamente. Ciò potrebbe essere dovuto ad una guarnizione difettosa della porta o ad una porta decorativa montata in modo errato o troppo pesante. Per ulteriori informazioni consultare la sezione relativa alla risoluzione dei problemi causati dal ghiaccio.

Qualcosa non funziona?

In caso di problemi con l'elettrodomestico è necessario controllare la risoluzione dei problemi prima di chiamare il servizio di assistenza clienti.

Se l'elettrodomestico non funziona, verificare che:

• arrivi corrente all'elettrodomestico.
• I fusibili di casa siano intatti e il fusibile nella spina non sia bruciato.
• Il frigorifero non sia stato spento.
• La presa della spina funzioni bene. Per verificarlo, collegare un altro elettrodomestico per vedere se la presa è difettosa.

Se l'elettrodomestico funziona, ma non perfettamente, verificare che:

- L'elettrodomestico non sia sovraccarico.

• Il termostato sia impostato su una temperatura adatta
• Le porte si stiano chiudendo correttamente.
• Il sistema di raffreddamento sul retro dell'elettrodomestico sia pulito e privo di polvere e non tocchi la parete posteriore.
• Ci sia sufficiente ventilazione nelle pareti laterali e posteriori.

Se l'elettrodomestico è rumoroso, verificare che:

• L'elettrodomestico sia livellato e stabile.
• Le pareti laterali e posteriori siano libere e non ci sia nulla che poggi sull'elettrodomestico.
• Nota: Il gas di raffreddamento nel frigorifero può fare un leggero gorgoglio, anche quando il compressore non è in funzione.

Se l'elettrodomestico emette un bip, verificare che:

- Le porte siano chiuse. Un allarme si attiverà dopo 60 secondi di apertura della porta.

Se c'è dell'acqua nella base del vano frigorifero, verificare che:

- Il foro di scarico sul retro dello scomparto sia libero.

Se si è formato del ghiaccio sulla parete posteriore del frigorifero:

• È normale che si formino delle goccioline di ghiaccio sulla parete posteriore del frigorifero. Ciò non costituisce un difetto dell'elettrodomestico.
• Assicurarsi che nessun oggetto all'interno del frigorifero sia a contatto con la parete posteriore.
• Controllare che ci sia una certa resistenza all'apertura della porta dell'elettrodomestico. Se si apre al minimo tocco, può significare che la guarnizione della porta deve essere sostituita.
• Controllare che la guarnizione della porta non presenti pieghe, corpi estranei o danni. Se sono presenti e non siete in grado di risolvere il problema da soli, contattate l'Assistenza Clienti in modo

che la guarnizione possa essere sostituita.

- Ciò può essere dovuto al fatto che la porta/e decorativa/e non è/sono stata/e montata/e correttamente. Se non siete sicuri, chiedete al vostro installatore di controllare le porte decorative.

Se nel congelatore si è formato del ghiaccio in eccesso:

• Controllare che ci sia una certa resistenza all'apertura della porta dell'elettrodomestico. Se si apre al minimo tocco, può significare che la guarnizione della porta deve essere sostituita.
• Controllare che la guarnizione della porta non presenti pieghe, corpi estranei o danni. Se sono presenti e non siete in grado di risolvere il problema da soli, contattate l'Assistenza Clienti in modo che la guarnizione possa essere sostituita.
• Ciò può essere dovuto al fatto che la porta/e decorativa/e non è/sono stata/e montata/e correttamente. Se non siete sicuri, chiedete al vostro installatore di controllare le porte decorative.

Installazione

Questo elettrodomestico non deve mai essere installato vicino a fonti di calore, ad esempio resistenze o fornelli, né in luoghi umidi.

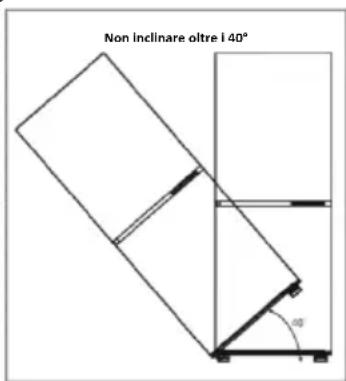

Non inclinare oltre i 40° 40°

Fig. 5

Richiedere l'aiuto di un'altra persona, o di due persone, per l'installazione di questo elettrodomestico. Questo elettrodomestico può avere bordi

taglienti. Indossare adeguati DPI per l'operazione e l'ambiente.

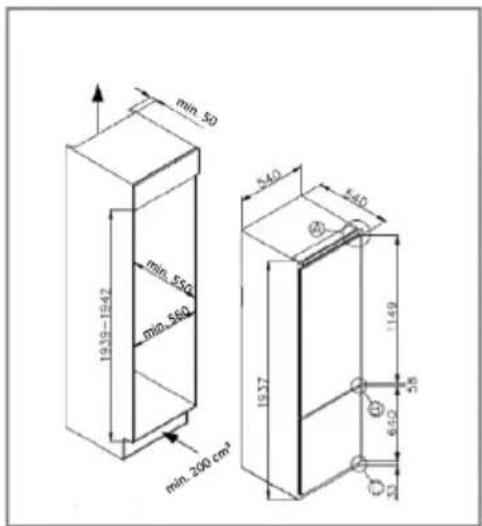

min. 50 1935-1542 min. 550 min. 560 min. 200 cm² 540 ±40 15.37 ±40 149 660 3.8

Fig. 6

• Per garantire che l'elettrodomestico sia in piano, è necessario utilizzare i piedini regolabili in altezza nella parte anteriore dell'elettrodomestico.
• Il sistema di raffreddamento sul retro dell'elettrodomestico non deve toccare la parete posteriore. Maggiore è la distanza, meglio è.
  • L'elettrodomestico deve essere installato con una ventilazione adeguata. Accertarsi che
  ci sia uno spazio libero sopra l'elettrodomestico per consentire la fuoriuscita dell'aria e che vi sia spazio tra la parte posteriore dell'elettrodomestico e la parete.

Ventilazione

La considerazione principale da fare quando si installa un'unità di refrigerazione in una cucina attrezzata è la ventilazione. Il calore rimosso dallo scomparto di raffreddamento deve essere disperso nell'atmosfera.

Una ventilazione sbagliata può portare ad un guasto prematuro del compressore, ad un consumo eccessivo di potenza, ad un guasto totale del sistema e può invalidare la garanzia fornita con l'elettrodomestico. Per i prodotti

destinati ad essere installati in un mobile alto, devono essere soddisfatti i seguenti requisiti:

• Una presa d'aria dovrebbe essere disponibile da qualche parte all'interno del mobile per consentire l'ingresso dell'aria esterna.
• Nello zoccolo sotto il frigorifero / congelatore deve essere fatto un intaglio, dotandolo di una rifinitura precisa utilizzando la griglia di ventilazione in dotazione.
• In alternativa, è possibile rimuovere una sezione sottile dello zoccolo per consentire l'ingresso di aria nell'unità (consigliato 600x10 mm).
• La parte superiore del mobile deve essere ventilata nella stanza. Dimensioni consigliate dell'apertura di ventilazione: 500x30 mm. Se i mobili non consentono l'ingresso di aria esterna nella stanza, è necessario prevedere uno sfiato sul basamento o altri mezzi di ventilazione per garantire un flusso d'aria naturale.
• Dovrebbe esserci spazio nella parte posteriore dell'armadio per consentire l'aspirazione dell'aria fresca sopra il condensatore. Consigliato: 500x35 mm

Per il corretto funzionamento dell'elettrodomestico è importante che la parte superiore del mobile non sia bloccata. Una profondità del canale di 40-50 mm è normale nella maggior parte degli armadi.

È necessario un foro di ventilazione nello zoccolo del mobile; questo permette all'aria di essere aspirata sopra il compressore e lo scambio termico. Viene fornita una griglia decorativa con l'elettrodomestico per rifinire accuratamente questo punto di ventilazione. In alternativa, il flusso d'aria richiesto può essere ottenuto

rimuovendo una sezione sottile di zoccolo (consigliato 600x10 mm minimo). Di norma, più aria può entrare e uscire, migliore e più efficiente è il funzionamento del prodotto.

Installazione nel mobile

Con l'aiuto di un'altra persona, o due, manovrare l'elettrodomestico all'interno del mobile. Alla base dell'elettrodomestico ci sono due piastre metalliche. Montare i distanziali bianchi in dotazione (Fig. 8) su queste piastre, come da Fig. 9.

Fig. 7

Base frigorifero/congelatore Base del mobile Pavimento

Fig. 9

Assicurarsi che i bordi dei distanziatori siano a filo del bordo della base del mobile.

Con la base dell'elettrodomestico allineata correttamente con il bordo della base del mobile, la rifinitura metallica nella parte superiore dell'elettrodomestico deve essere a filo con il bordo del mobile (in caso contrario, assicurarsi che la base sia allineata come da Fig. 9 e che la rifinitura metallica di Fig. 10 non sia danneggiata).

Fissare la parte superiore dell'elettrodomestico alla parte superiore del mobile attraverso i fori per le viti della rifinitura metallica contrassegnate con la lettera 'T' nella Fig. 10.

Rimuovere i distanziatori bianchi dalle piastre di base e fissare le piastre alla base del mobile con quattro delle viti in dotazione. Riposizionare i distanziatori.

Montaggio delle porte della traversa

• Accertarsi che ci sia uno spazio da 3 a 4 mm tra il lato non incernierato e la parete del mobile.
• Individuare la guida nella staffa e fissare la guida alla porta della traversa da 20 a 22 mm dal bordo della traversa come mostrato nella Figura 11, assicurandosi che la guida sia posizionata centralmente e orizzontalmente all'interno della staffa. Stringere bene a mano.
• Riempire lo spazio sul lato non incernierato con la guarnizione / striscia di tenuta in dotazione, come indicato nella Fig. 12.
• L'aspetto finito delle guide della porta deve essere simile a quello mostrato in Fig. 14, che mostra 2 guide in posizione.
• Assicurarsi che le porte dell'elettrodomestico si aprano, si chiudano e sigillino correttamente. Al termine, e se si è soddisfatti dell'inserimento dell'elettrodomestico nel mobile, piegare e fare scattare le parti dei distanziatori bianchi contrassegnati con la lettera 'S', come mostrato dal contorno tratteggiato nella Fig. 13. Lasciare il resto della copertura del distanziatore in posizione sopra le piastre metalliche.

S

Fig. 13

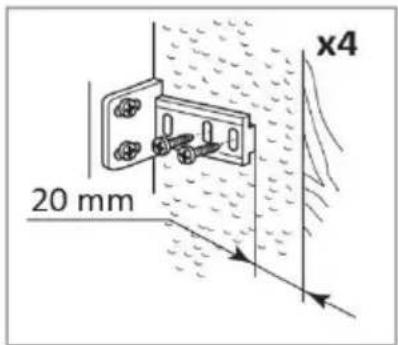

20 mm x4

Fig. 11

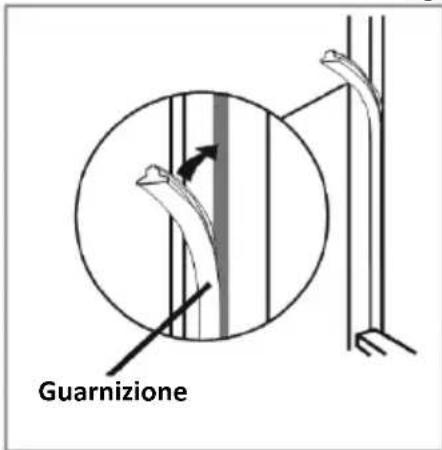

Guarnizione

Fig. 12

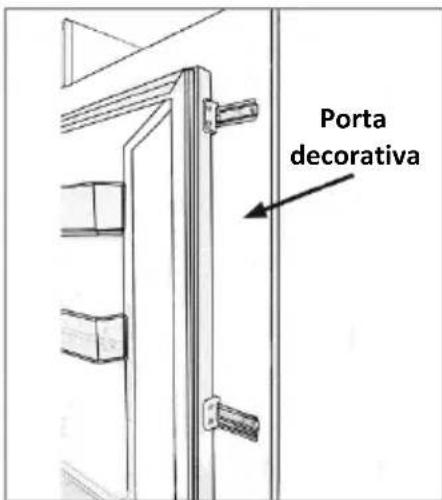

Porta decorativa

Fig. 14

Importante: Dopo aver completato l'installazione, controllare che l'elettrodomestico sia fissato all'interno del mobile e che la porta o le porte si chiudano e si aprano correttamente. Se non vi è alcuna resistenza da parte delle guarnizioni della porta durante l'apertura, è probabile che l'elettrodomestico e/o le porte di

decorazione non siano montate correttamente.

Inversione delle porte dell'elettrodomestico

Si consiglia di chiedere l'aiuto di un'altra persona per sostenere le porte durante questa operazione.

1. Staccare con cautela il tappo di copertura della cerniera superiore e svitare le viti che fissano la cerniera superiore all'elettrodomestico; mentre si esegue questa operazione sostenere la porta superiore.
2. Rimuovere con cautela la porta superiore e collocarla in un luogo sicuro. Tenere presente che ci sono dei distanziatori tra la porta e la cerniera; annotarne quantità e posizione.
3. Rimuovere la cerniera centrale togliendo le viti che la fissano all'elettrodomestico; nel fare ciò sostenere la porta inferiore.
4. Togliere la porta inferiore e collocarla in un luogo sicuro, annotando nuovamente la posizione di eventuali pezzi distanziatori.
5. Scambiare la cerniera superiore precedente e posizionarla in basso, sul lato opposto.
6. Rimontare la porta inferiore utilizzando un qualsiasi distanziatore e posizionare la cerniera centrale sulla porta. Dopo aver rimosso i tappi di copertura, fissare saldamente la cerniera all'elettrodomestico.
7. Scambiare la cerniera inferiore precedente e posizionarla in alto, sul lato opposto. Rimontare la porta superiore e la "nuova" cerniera superiore e fissarla saldamente all'elettrodomestico.
8. Montare i tappi di copertura centrali e i pezzi di copertura della cerniera superiore per completare il processo.
9. Svitare tutte e quattro le staffe delle guide dalle porte e scambiarle sul lato più lontano dalle nuove posizioni delle cerniere, prima di montare la porta decorativa.

Accertarsi che la porta sigilli correttamente:

È normale che la guarnizione sia compressa dopo che la porta è stata invertita. Con la porta chiusa, utilizzare un asciugacapelli per espandere la guarnizione e riempire la fessura tra lo sportello e il corpo dell'elettrodomestico. Fare attenzione a non utilizzare l'asciugacapelli troppo vicino all'elettrodomestico, in quanto ciò potrebbe danneggiare la guarnizione. Una distanza di circa 10 cm è adeguata. Al termine, lasciare raffreddare la guarnizione e la porta prima di toccarli. Una volta completata l'operazione, la guarnizione di tenuta deve rimanere in posizione.

SMALTIMENTO DEI VECCHI ELETTRODOMESTICI

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali.

Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto:

Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici.

Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate.

In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli. In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.

Conformità

L'applicazione del contrassegno su prodotto garantisce la conformità a tutti i requisiti in materia di sicurezza, salute e ambiente previsti dalla legge.

RISPARMIO ENERGETICO

Per risparmiare energia, attenersi alle seguenti raccomandazioni:

• Installare l'elettrodomestico lontano da fonti di calore, non esposto alla luce solare diretta e in un ambiente ben ventilato.
• Non introdurre alimenti caldi nel frigorifero per evitare l'aumento della temperatura interna e il funzionamento continuo del compressore.
• Per garantire un'adeguata circolazione dell'aria, non introdurre quantità eccessive di alimenti.
• In caso di accumulo di ghiaccio, sbrinare l'elettrodomestico per agevolare il trasferimento del freddo.
• In caso di assenza di energia elettrica, tenere chiuso il più possibile lo sportello del frigorifero.
• Aprire o tenere aperti gli sportelli dell'elettrodomestico per il minor tempo possibile.
• Evitare di regolare il termostato su una temperatura troppo fredda.
• Rimuovere la polvere accumulata sulla parte posteriore dell'elettrodomestico.

Per i frigoriferi cantina: «Apparecchio destinato esclusivamente alla conservazione del vino»

Per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»

Per gli apparecchi senza uno scomparto a 4 stelle: «Apparecchio di refrigerazione non idoneo al congelamento di alimenti»

CONSERVAZIONE DEGLI ALIMENTI

Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante

Vani frigoriferi	Tipo di alimento
Porta o balconi del vano frigorifero	Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.Non conservare alimenti deperibili.
Cassetto crisper (cassetto insalata)	Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.Non conservare banane, cipolle, patate, aglio in frigorifero.
Ripiano frigorifero - centrale	Prodotti lattiero-cascari, uova
Ripiano frigorifero - top	Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi.
Cassetto/i congelatore/vassoio	Alimenti per la conservazione a lungo termine.Cassetto inferiore per carne cruda, pollame, pesce.Cassetto centrale per verdure surgelate, patatine.Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.
• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.
• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).

POSIZIONAMENTO

Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell'etichetta dell'apparecchio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»
• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»
• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»
• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

ASSISTENZA TECNICA

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

HU
