BEDIENUNGSANLEITUNG BRBF 192 F ROSIERES

Vielen Dank für den Kauf dieses Produkts. Bitte lesen Sie vor dem Gebrauch des Kühlschranks diese Anleitung sorgfältig, um das Gerät optimal zu nutzen. Bewahren Sie die gesamte Referenzdokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf. Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung bestimmt, wie:

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen,
• in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen Unterkünften,
• Bed & Breakfast (B&B),
• Catering-Dienste und ähnliche Zwecke im Einzelhandel.

Das Gerät darf ausschließlich für die Konservierung von Lebensmitteln verwendet werden. Jede andere Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung zurück. Bitte lesen Sie auch die

Garantiebestimmungen. Um die bestmögliche Leistung zu erzielen und einen problemlosen Betrieb zu gewährleisten, lesen Sie zunächst diese Anweisungen sorgfältig durch. Die Nichtbeachtung dieser Anweisungen kann zum Erlöschen des Anspruchs auf kostenlosen Kundenservice während der Garantiezeit führen.

SICHERHEITSINFORMATION

Diese Anleitung enthält wichtige

Sicherheitsinformationen.

Bewahren Sie diese

Anleitung daher zum

Nachschlagen und damit

Sie Ihr Gerät optimal

nutzen können sicher auf.

Die Kühltruhe enthält ein

Kühlgas (R600a: Isobutan)

und ein Schaumtreibmittel

(Cyclopentane) zur Isolierung, die sehr

umweltfreundlich, aber entflammbar sind.

Vorsicht:

Feuergefahr

Wenn der Kühlkreislauf beschädigt wird:

- Offenes Feuer und Zündquellen vermeiden. Den Raum, in dem sich das Gerät befindet, gut lüften.

WARNUNG!

- Vorsicht beim Reinigen/Tragen des Geräts, sodass das Metall der Kühlschlaufen nicht berührt wird, da dies Finger und Hände verletzen oder das Gerät beschädigen könnte.

- Dieses Gerät ist nicht geeignet, um darauf oder darunter weitere Geräte zu stapeln. Nicht auf dem Gerät sitzen oder stehen, da es dafür nicht geeignet ist. Dies könnte zu Personenschäden

führen oder das Gerät beschädigen.

- Darauf achten, dass das Stromkabel während und nach dem Tragen/Verschieben des Geräts nicht darunter stecken bleibt, damit es nicht beschädigt oder zerschnitten wird.

- Beim Aufstellen des Geräts darauf achten, dass der Fußboden, Leitungen, Wandverkleidungen usw. nicht beschädigt werden. Gerät nicht verschieben, indem an der Klappe oder am Griff gezogen wird. Erlauben Sie Kindern nicht mit dem Gerät zu spielen oder an den Bedienknöpfen herumzuspielen. Unser Unternehmen übernimmt keine Haftung, falls diese Anweisungen nicht befolgt werden.

• Das Gerät nicht in Umgebungen mit

feuchter, öliger oder staubiger Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und Wasser schützen.

- Das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren Materialien installieren.

- Bei einem Stromausfall nicht die Klappe öffnen. Dauert der Stromausfall weniger als 11 Stunden an, wird die Tiefkühlware nicht beeinträchtigt. Dauert der Stromausfall länger, sollten die Lebensmittel überprüft und sofort verzehrt oder gekocht und erneut eingefroren werden.

- Lässt sich die Klappe der Kühltruhe schwierig öffnen, nachdem Sie diese gerade geschlossen haben, so ist dies normal. Dies liegt am Druckausgleich, der hergestellt wird. Die Klappe lässt sich

normalerweise nach wenigen Minuten wieder öffnen.

- Das Gerät erst dann an die Stromversorgung anschließen, wenn sämtliches Verpackungsmaterial und Transportschutzvorrichtungen entfernt wurden.

- Das Gerät vor dem Einschalten mindestens vier Stunden lang stehen lassen, wenn es im Liegen transportiert wurde, damit sich das Kompressoröl absetzen kann.

- Diese Kühltruhe darf nur für den vorgesehenen Zweck (z.B. Lagern und Einfrieren von Lebensmitteln) verwendet werden.

- Keine Medikamente oder Materialien für wissenschaftliche Forschungen aufbewahren. Wird Material gelagert, das eine strenge Kontrolle

der Lagertemperatur erfordert, so kann sich die Qualität verschlechtern oder es kann eine unvorhergesehene Reaktion auftreten, die zu Risiken führen kann.

- Vor jedem Eingriff am Gerät den Netzstecker ziehen.

- Bei der Lieferung überprüfen, ob das Produkt nicht beschädigt ist und ob alle Teile und Zubehör unversehrt sind.

- Wenn Sie am Kühlsystem ein Leck feststellen, nicht die Netzsteckdose berühren und unbedingt offenes Feuer vermeiden. Das Fenster öffnen und den Raum gut lüften. Wenden Sie sich an den Kundenservice, um das Gerät reparieren zu lassen.

- Zum Anschluss keine Verlängerungskabel und Adapter verwenden.

- Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht mit nassen Händen berühren.

- Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!

- Ein beschädigtes Netzkabel muss vom Hersteller oder dem zugelassenen Kundendienst oder ähnlich qualifizierter Person ausgewechselt werden, um Gefahren vorzubeugen.

- Keine brennbaren und hoch flüchtigen Substanzen wie Äther, Benzin, Flüssiggas, Propan, Sprühdosen, Klebstoffe, reinen Alkohol usw. in der Kühltruhe aufbewahren - Explosionsgefahr!

- In der Nähe der Kühltruhe keine brennbaren Sprays wie

z.B. Farbspraydosen aufbewahren. Es besteht Explosions- oder Brandgefahr.

- Keine Gegenstände oder mit Wasser gefüllten Behälter auf das Gerät stellen.

- Keine Verlängerungskabel und Mehrfachsteckleisten verwenden.

- Gerät nicht durch Verbrennen entsorgen. Darauf achten, dass die Kühlschleife des Geräts während des Transports oder im Betrieb nicht beschädigt wird. Bei einer Beschädigung das Gerät keinem offenen Feuer oder möglichen Zündquellen aussetzen und den Raum, in dem sich das Gerät befindet, sofort gut lüften.

- Das Kühlsystem an der Rückseite und im Inneren des Geräts enthält ein Kältemittel. Es muss daher darauf geachtet werden, die

Leitungen nicht zu beschädigen.

• Im Inneren des Gefriergeräts keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller empfohlen.
• Den Kühlkreislauf nicht beschädigen.
• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so empfohlen.
• Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei denn, der Typ wurde vom Hersteller empfohlen.
• Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung nicht verstopfen oder verschließen.
• Nicht die internen Kühlelemente berühren, besonders nicht mit

nassen Händen, da Sie sich verbrennen oder anderweitig verletzen können.

• Keine scharfkantigen Gegenstände wie Messer oder Gabeln verwenden, um Eisschichten damit zu entfernen.
• Keinen Haarfön, Heizgeräte oder sonstige elektrische Geräte zum Abtauen verwenden.
• Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Dies kann den Kühlkreislauf beschädigen und das austretende Kältemittel kann sich entzünden oder die Augen schädigen.

• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.

• Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.

• Für die Reinigung des Kompressors kein Wasser darauf schütten. Nach der feuchten Reinigung mit einem Tuch gründlich trocken reiben, um Rost zu vermeiden.
• Den Netzstecker sauber halten. Starke Staubablagerungen erhöhen die Brandgefahr.
• Das Produkt ist nur für die Verwendung in Privathaushalten vorgesehen.
  • Die Garantie erlischt, wenn das Produkt für gewerbliche Zwecke und nicht in

Privathaushalten eingesetzt wird.

• Das Produkt muss im Einklang mit den Anweisungen im Bedienungshandbuch richtig installiert, aufgestellt und betrieben werden.
• Die Garantie gilt nur für neue Produkte und erlischt, wenn das Produkt weiterverkauft wird.
• Unser Unternehmen übernimmt keine Haftung für Unfälle oder Folgeschäden im Zusammenhang mit dem Produkt.
  • Die Garantie führt nicht zum Erlöschen gesetzlicher Rechte.
• Nicht versuchen, das Gerät selbst zu reparieren. Technische Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

KINDERSICHERHEIT!

- Wenn Sie ein Altgerät entsorgen, dass ein Schloss oder eine Verriegelung an der Tür hat, stellen Sie sicher, dass hier versehentlich keine spielenden Kinder eingesperrt werden können.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und wenn ihnen die damit verbundenen Gefahren bekannt sind.

Kinder sollten nicht mit dem Gerät spielen. Reinigung und Pflege

sollten nicht von Kindern ohne Aufsicht erfolgen.

DE

Vor dem erstmaligen Gebrauch

Der Kühlschrank muss vor der erstmaligen Inbetriebnahme mindestens 24 h ruhen.

Vor der erstmaligen Inbetriebnahme wird empfohlen, eine Innenreinigung des Gerätes vorzunehmen, verwenden Sie hierzu Natronlauge mit warmem Wasser und lassen sie anschließend den Innenraum des Geräts sorgfältig trocknen.

Bitte beachten Sie:

Das Gerät wird mit der

Temperatureinstellung auf Stufe 3 gestartet und kontinuierlich laufen, bis die korrekte Temperatur erreicht ist.

Wird das Gerät ausgeschaltet, müssen sie 5 min warten, bis es erneut eingeschaltet werden kann, um eine unnötige Beschädigung des Verdichters zu vermeiden.

Gebrauch des Kühlschranks

• Stellen Sie niemals Flüssigkeiten unabgedeckt in den Kühlschrank.
• Stellen Sie niemals warme Lebensmittel in den Kühlschrank. Warme Lebensmittel müssen auf Raumtemperatur abgekühlt werden, bevor sie in den Kühlschrank eingelagert werden können.
• Es dürfen keine Lebensmittel die Rückwand des Kühlschranks berühren, da dies zur Frostbildung und möglicher Kondensation führen kann, die sich schwierig entfernen lässt.
• Stellen Sie sicher, dass die Lebensmittel sauber sind und überschüssiges Wasser vor dem Einlagern in den Kühlschrank aufgewischt wurde.
• Überfüllen Sie den Kühlschrank nicht. Es muss ausreichend Platz zwischen den Lebensmittel berücksichtigt werden, so dass die kühle Luft zirkulieren kann.

Gebrauch des Gefrierfachs

- Das Gefrierfach ist ausschließlich für das Einlagern von gefrorenen Lebensmitteln vorgesehen.

• Stellen Sie niemals heiße oder warme Lebensmittel in das Gefrierfach. Lassen Sie Lebensmittel immer vollständig abkühlen, bevor Sie sie in das Gefrierfach einlagern.
• Lagern Sie Lebensmittel in kleinen Verpackungen. Dies sorgt für ein verkürzte Gefrierzeit und verbessert die Lebensmittelqualität nach dem Auftauen.
• Einmal aufgetaute Lebensmittel dürfen nicht erneut eingefroren werden. Tauen Sie nur soviele Lebensmittel auf, wie erforderlich, um Verschwendung vorzubeugen.
• Es dürfen keine Getränkedosen oder Flaschen in das Gefrierfach eingelagert werden, da diese explodieren könnten.

Einstellung der Feuchtigkeit des Gemüsefachs

Die Feuchtigkeit des Gemüsefachs lässt sich mithilfe eines Schiebereglers einstellen. Gemüse und ähnliche Produkte, die verwelken können (beispielsweise Spinatblätter, Kräuter, wie Basilikum usw.), müssen im Gemüsefach aufbewahrt und der Schieberegler geschlossen werden (in rechter Position). Indem der Schieberegler geschlossen wird, hält sich der Wasserdampf im Gemüsefach und Gemüse wird längere Zeit knackiger und frischer gehalten.

Umgekehrt müssen leicht verderbliche Früchte im Gemüsefach bei vollständig geöffnetem Feuchtigkeitsregler gelagert werden (in linker Position). So können verschiedene von einigen Produkten abgegebene Gase, die für eine Beschleunigung des

Verrottungsprozesses sorgen, leichter aus dem Gemüsefach austreten.

Aufbewahrung

Das Lebensmittelfach eignet sich für die kurzfristige Lebensmittelaufbewahrung. Obwohl es möglich ist, geringe Temperaturen aufrechtzuerhalten, wird dieses Fach nicht für eine langfristige Lebensmittelaufbewahrung empfohlen.

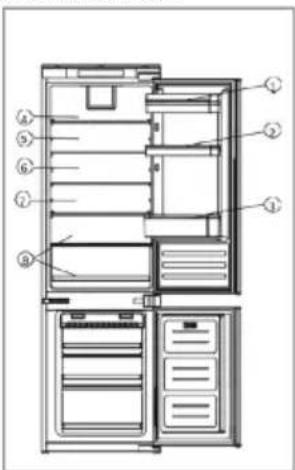

Durch das Zirkulieren der kalten Luft innerhalb des Kühlschranks kann es zu unterschiedlichen Temperaturen innerhalb der verschiedenen Abteilungen kommen. Daher müssen Lebensmittel in unterschiedlichen Abteilungen entsprechend des Lebensmitteltyps aufbewahrt werden. Abteilung 7 stellt das kälteste Abteil des Kühlschranks dar.

1. Butter, Käse, usw.
2. Lebensmittel in Gläsern und Flaschen
3. Getränke, zum Beispiel Milch
4. Gegarte Lebensmittel
5. Joghurt, Konserven, usw.
6. 75 cl Flaschen oder Fertigmahlzeiten, usw.
7. Frisches Fleisch und Fisch
8. Obst und Gemüse

Die Einlegeböden des Kühlschranks lassen sich entsprechend der Lagerungsanforderungen innerhalb der Kühlschrankabteilungen positionieren.

Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.

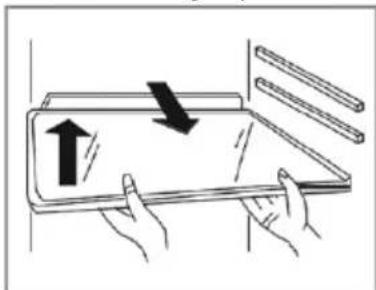

Um einen Einlegeboden neu zu positionieren, heben Sie den hinteren Abschnitt an und ziehen Sie ihn heraus. Um einen Einlegeboden erneut zu positionieren, schieben Sie diesen erneut in den Schlitz und senken Sie den hinteren Abschnitt ab. Die Flaschenhalter können wahlweise eingesetzt oder herausgenommen werden.

Bedienfeld

A B C 1 2 3 4 5 6

Abb.3

A. Sensor zur Einstellung der Kühlschranktemperatur

Diese Taste wird zur Einstellung der Temperatur innerhalb des Kühlschranks verwendet. Die Einstellung wird durch einmalige Betätigung dieser Taste aktiviert, anschließend lässt sich die gewünschte Temperaturstufe durch mehrmaliges betätigen der Taste einstellen. Die Einstellung kann von Stufe 1-6 vorgenommen werden, wobei Stufe 1 die wärmste und Stufe 6 die kälteste Temperatureinstellung darstellt. Bitte beachten Sie: Falls möglich sollte eine dauerhafte Einstellung der Stufe 6 vermieden werden. Dies beugt einer Dauerbelastung des Verdichters und Kühlsystems vor.

B. Anzeige der Temperatureinstellung des Kühlschranks

Die Anzeige zeigt die aktuell gewählte Temperatureinstellung an. Bei der Temperatureinstellung werden die entsprechenden Temperaturen zyklisch angezeigt.

Bitte beachten Sie: Die Zahlen 1-6 werden nicht für die

Temperatureinstellung verwendet.

Verwenden Sie stattdessen den Sensor für die Einstellung der Temperatur des Kühlschranks (A).

C. Netzschalter

Stellung		Temperaturbedingung
1-2	Sommer oder Raumtemperatur zwischen 25-35°C
3-4		Frühling, Herbst oder Raumtemperatur zwischen 15-25°C

5-6

Winter oder Raumtemperatur zwischen 5-15°C

Verwenden Sie diesen Schalter, um das Gerät ein- bzw. auszuschalten (Standby-Modus). Der Schalter wird bei ausgeschaltetem Gerät erleuchtet.

Pflege und Reinigung

Trennen Sie das Gerät vor dem Reinigen stets von der Stromversorgung. Das Kühl- und Gefrierfach müssen mit lauwarmer Natronlauge gereinigt werden. Benutzen Sie keine abbrasiven Produkte oder Reinigungsmittel. Nach der Reinigung spülen und sorgfältig trocknen. Reinigen Sie die Einlegeböden und Fächer

separat per Hand mit einer milden Seife und Wasser. Geben Sie die Einlegeböden und Fächer nicht in die Spülmaschine.

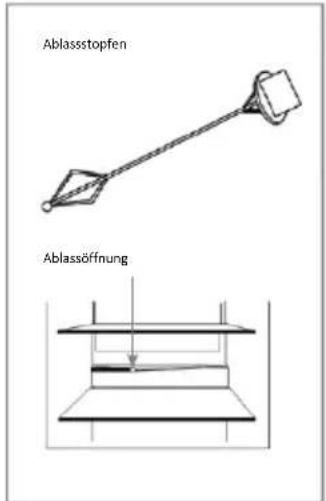

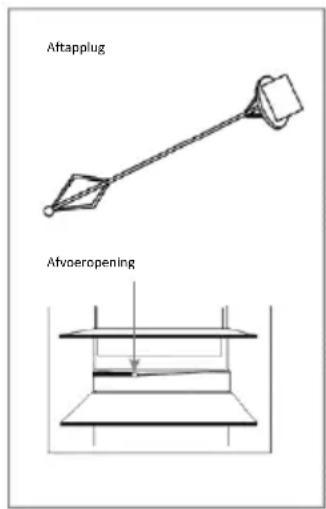

Ablassstopfen Ablassöffnung

Abb.4

Die Wasserablassöffnung im hinteren Bereich des Kühlschrankfachs muss regelmäßig gereinigt werden, um die Ansammlung von Tauwasser im Inneren des Kühlschrankfachs zu vermeiden. Der Ablassstopfen lässt sich zur Reinigung der Ablassöffnung verwenden. Wird das Gerät längere Zeit nicht verwendet, muss der Stecker gezogen und das Gerät gereinigt werden. Die Türen müssen leicht geöffnet bleiben, um die Bildung von Schimmel und unangenehmen Gerüchen zu vermeiden.

Abtauen des Kühlschranks

Der Kühlschrank verfügt über eine automatische Abtaufunktion. Alle Wasserrückstände werden aus dem Kühlschrank über den Kanal auf der Rückseite des Geräts abgeführt, sofern die Ablassöffnung nicht verstopft ist. Es ist wichtig, stets für freien Abfluss des Kanals zu sorgen, indem das im Lieferumfang enthaltene Werkzeug verwendet wird. Das Tauwasser wird in der Verdunstungsschale auf der Rückseite des Geräts aufgefangen und durch Verdunstung abgeführt.

Abtauen des Gefrierschranks

Der Gefrierschrank verfügt über eine automatische Funktion zur Verhinderung von starker Eisbildung. Bei normalen Gebrauch besteht in der Regel kein Bedarf das Gefriersystem regelmäßig abzutauen.

Das Gerät verfügt über einen erzwungenen Abtaumodus zur Unterstützung im Betrieb oder bei der Reinigung, der sich durch Betätigung und Halten der Sensoren A und C in Abb.3 für ungefähr 3 Sekunden aktivieren lässt. Der Sensor für die Einstellung der Temperatur des Kühlschranks (A) blinkt zur Bestätigung, das die erzwungene Abtaufunktion aktiv ist. Die Funktion sollte sich automatisch deaktivieren, sobald die Gefrierfachtemperatur einen Wert zwischen 10°C und 12°C erreicht hat.

Bitte beachten Sie: Wenn Sie regelmäßig starke Eisbildung oder Wasserlachen im Gefrierfach feststellen können, dann dichtet aller Wahrscheinlichkeit nach die Tür nicht richtig ab. Dies kann aufgrund einer defekten Türdichtung oder einer unsachgemäß angepassten oder übermäßig schwer dekorierten Tür erfolgen. Weitere Informationen finden Sie im Abschnitt Fehlerbehebung über Eisbildung.

Fehlerbehebung

Sollten Sie irgendwelche Probleme mit ihrem Gerät haben, beziehen Sie sich bitte auf die Fehlerbehebung, bevor Sie sich an den Kundendienst wenden.

Wenn das Gerät nicht funktioniert, überprüfen Sie die folgenden Punkte:

• Wird das Gerät ordnungsgemäß mit Strom versorgt?
• Sind alle Haushaltssicherungen intakt und ist die im Stecker montierte Sicherung nicht durchgebrannt?
• Ist der Kühlschrank ausgeschaltet?
• Funktioniert der Netzstecker ordnungsgemäß? Überprüfen Sie dies, indem Sie ein anderes Elektrogerät an der Steckdose anschließen.

Falls das Gerät funktioniert, jedoch nicht besonders gut, stellen Sie sicher:

• Dass das Gerät nicht überladen ist.
- Dass der Thermostat auf eine angemessene Temperatur eingestellt ist.
- Dass sich die Türen ordnungsgemäß schließen lassen.
- Dass das Kühlsystem auf der Geräterückseite sauber und frei von Staub ist und nicht die Rückwand berührt.
- Dass ausreichend Luftzirkulation an der Seite und der Rückwand möglich ist.

Wenn das Gerät geräuschintensiv ist, stellen Sie sicher:

• Dass das Gerät nivelliert ist und stabil steht.
• Dass die Seiten- und Rückwände frei sind und keine Gegenstände auf dem Gerät abgelegt sind.
• Hinweis: Das Kühlgas im Kühlschrank kann ein leicht blubberndes oder gurgelndes Geräusch machen, auch wenn der Kompressor nicht läuft.

Wenn das Gerät piept, stellen Sie sicher:

- Dass die Türen geschlossen sind. Ein Alarm ertönt nach 60 Sekunden, wenn eine Tür geöffnet ist.

Wenn sich Wasser im Boden des Kühlfachs befindet, prüfen Sie:

- Dass die Ablassöffnung auf der Rückseite des Fachs frei ist.

Bei Eisbildung auf der Rückseite des Kühlschranks:

• Es ist normal, dass sich einige Eistropfen auf der Rückseite des Kühlschranks bilden. Dies stellt keinen Gerätefehler dar.
• Stellen Sie sicher, dass keine Gegenstände im Inneren des Kühlschranks Kontakt mit der Rückwand haben.
• Stellen Sie sicher, dass beim Öffnen der Tür ein gewisser Widerstand vorhanden ist. Wenn sich die Tür bei der geringsten Berührung öffnet, muss gegebenenfalls die Türdichtung gewechselt werden.
• Prüfen Sie die Dichtung auf Knicke, Rückstände oder Beschädigung. Sollte dies der Fall sein und Sie selber nicht in der Lage sein, dieses Problem zu beheben, wenden Sie sich für einen Austausch der Dichtung an den Kundendienst.
• Dies kann aufgrund nicht ordnungsgemäß angepasster Dekorplatten der Fall sein. Bei Zweifeln bitten Sie Ihren Monteur, die Dekorplatten zu überprüfen.

Bei übermäßiger Eisbildung im Gefrierfach:

• Stellen Sie sicher, dass beim Öffnen der Tür ein gewisser Widerstand vorhanden ist. Wenn sich die Tür bei der geringsten Berührung öffnet, muss gegebenenfalls die Türdichtung gewechselt werden.
• Prüfen Sie die Dichtung auf Knicke, Rückstände oder Beschädigung. Sollte dies der Fall sein und Sie selber nicht in der Lage sein, dieses Problem zu beheben, wenden Sie sich für einen Austausch der Dichtung an den Kundendienst.
• Dies kann aufgrund nicht ordnungsgemäß angepasster Dekorplatten der Fall sein. Bei Zweifeln bitten Sie Ihren Monteur, die Dekorplatten zu überprüfen.

Montage

Das Gerät darf niemals in der Nähe von Wärmequellen installiert werden, wie

Heizkörper oder Kochplatten oder in feuchten Räumen.

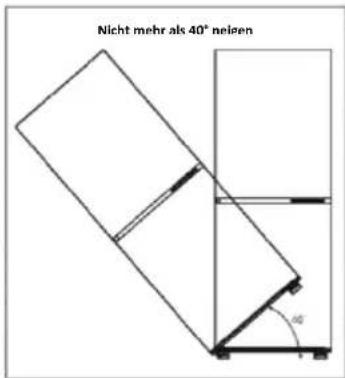

Nicht mehr als 40° neizen

Abb.5

Die Gerätemontage muss mit zwei oder drei Personen erfolgen. Das Gerät kann scharfe Kanten aufweisen. Tragen Sie für die Aufgaben und Umgebung geeignete PSA.

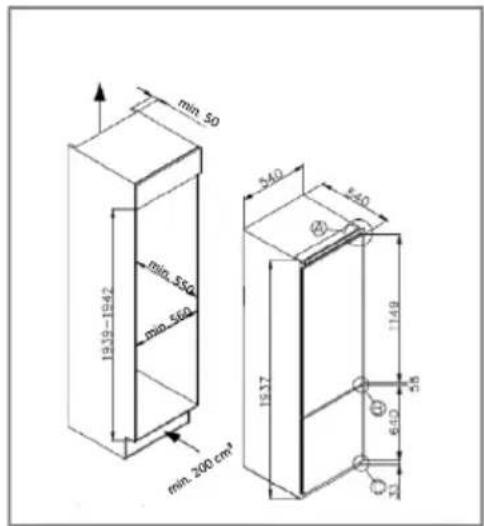

min. 50 min. 550 min. 160 19.19-19.42 min. 200 cm² 540 ±40 15.77 1149 35 650 31

Abb.6

- Um sicherzustellen, dass das Gerät nivelliert ist, können Sie die höhenverstellbaren Füße an der Vorderseite des Geräts verwenden.

- Das Kühlsystem auf der Geräterückseite muss sauber und frei von Staub sein und darf nicht die Rückwand berühren. Je größer der Abstand, desto besser.

- Das Gerät muss mit ausreichender Luftzirkulation montiert werden. Stellen Sie sicher,

dass ausreichend Abstand über dem Gerät für die Luftabfuhr sowie Raum

zwischen der Rückseite des Geräts und der Wand besteht.

Luftzirkulation

Die Luftzirkulation stellt bei der Montage eines Kühlgeräts in einer Einbauküche einen wesentlichen Gesichtspunkt dar. Die durch das Kühlsystem entstehende Wärme

muss in die Umgebung abgeführt werden. Unsachgemäße

Luftzirkulation kann zu einem vorzeitigen Kompressorausfall, übermäßig hohen Stromverbrauch,

einem totalen Systemausfall sowie Erlöschen der mit dem Gerät angebotenen Garantie führen. Für Produkte die für eine Montage in einem hohen Einbauschrank vorgesehen sind, müssen die folgenden Anforderungen erfüllt werden:

- Es muss ein Lufteinlass an einer beliebigen Position im Schrank vorgesehen werden, um die Frischluftzufuhr zu ermöglichen.

- Es muss ein Ausschnitt in der Leiste unterhalb des Kühlschrank/Gefrierfachs vorgenommen und mit dem im Lieferumfang beiliegenden Lüftungsgitter abgeschlossen werden.

- Alternativ kann ein kleiner Abschnitt der Leiste entfernt werden, um den Lufteintritt in das Gerät zu ermöglichen (empfohlener Ausschnitt 600 mm x 10 mm).

- Die Schrankoberseite muss den Luftaustritt in die Umgebung ermöglichen. Empfohlene Größe der Lüftungsöffnung: 500 x 30 mm. Sieht der Schrank keine freie Luftzirkulation in die Umgebungsluft vor, dann müssen ein Lüftungsgitter oder andere Maßnahmen für eine natürliche Luftzirkulation vorgesehen werden.

- Die Schrankrückseite muss ausreichend Raum bieten, um die Zirkulation von kühler Luft über den Verdampfer zu ermöglichen. Empfohlen: 500 x 35mm

Für den ordnungsgemäßen Betrieb des Gerätes ist es wichtig, dass die Schrankoberseite nicht blockiert ist. Eine Kanaltiefe von 40-50 mm ist für die meisten Geräte normal. Eine Lüftungsöffnung muss in der Geräteleiste zur

Luftzirkulation über den Kompressor und den Wärmetauscher vorgesehen werden. Eine Zierleiste ist im Lieferumfang des Geräts enthalten, um für einen ästhetischen Abschluss zu sorgen. Alternativ kann der erforderliche Luftstrom durch das Entfernen eines schmalen Abschnitts der Leiste erzielt werden (empfohlen werden zumindest 600 mm x 10 mm).

Als Faustregel gilt, je mehr Luft ein- und austreten kann, desto besser und effizienter lässt sich das Produkt betreiben.

Schrankmontage

Bewegen Sie das Gerät mithilfe einer weiteren Person oder zwei weiteren Personen in den Schrank. An der Geräteunterseite befinden sich zwei Metallplatten Montieren Sie die bereitgestellten weißen Abstandhalter (Abb. 8) auf diesen Platten, wie in Abb. 9 dargestellt.

Abb.7

Kühlschrank-/Gefrierschrankunterseite Schrankunterseite Boden

Abb.9

Stellen Sie sicher, dass die Lippen der Abstandshalter mit der Lippe der Schrankunterseite abschließen.

Bei ordnungsgemäßer Ausrichtung der Kanten der Schrankunterseite mit der Geräteunterseite sollte die Metallverzierung auf der Geräteoberseite bündig gegen die Schrankkante abschließen (falls dies nicht der Fall ist, stellen Sie sicher, dass die Unterseite entsprechend der Abb.9 ausgerichtet und die Metallverzierung in Abb.10 unbeschädigt ist).

Befestigen Sie die Geräteoberseite an der Schrankoberseite mithilfe der mit einem „T“ markierten Schraubenlöcher für Metallzierleisten (siehe Abb.10).

T 1 2 3 4 5 6 10

Abb.10

Entfernen Sie die weißen Abstandshalter von den Grundplatten und sichern Sie die Platten am Schrank mithilfe der vier bereitgestellten Schrauben. Ersetzen Sie die Abstandhalter.

Montage der Türverkleidung

• Sorgen Sie für einen Spalt von 3-4 mm zwischen der scharnierlosen Seite und der Schrankwand.
• Bringen Sie den Schieber in der Halterung an und befestigen Sie den Schieber an der Türverkleidung 20 bis 22 mm von der Blendenkante entfernt, wie in Abbildung 11 dargestellt, wobei darauf zu achten ist, dass der Schieber mittig und horizontal innerhalb der Halterung positioniert wird. Ziehen Sie das Ganze sicher von Hand an.

• Füllen Sie die Lücke der scharnierlosen Seite mithilfe des bereitgestellten Dichtstreifens, wie in Abb.12 dargestellt.

• Das fertige Erscheinungsbild der Türschieber sollte ähnlich wie in Abb. 14 aussehen, die 2 Schieber an Ort und Stelle zeigt.

• Stellen Sie sicher, dass sich die Gerätetüren richtig öffnen, schließen lassen und abdichten. Wenn Sie mit der Position des Geräts im Gehäuse zufrieden sind, biegen Sie die mit „S“ gekennzeichneten Teile der weißen Abstandhalter, wie durch die gepunktete Kontur in Abb. 13 dargestellt, und lassen Sie diese einrasten. Lassen Sie den Rest der Abstandshalterabdeckung über den Metallplatten an Ort und Stelle.

S

Abb.13

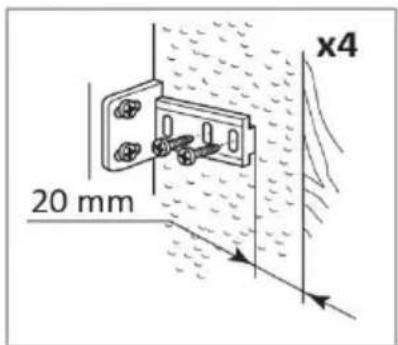

20 mm x4

Abb.11

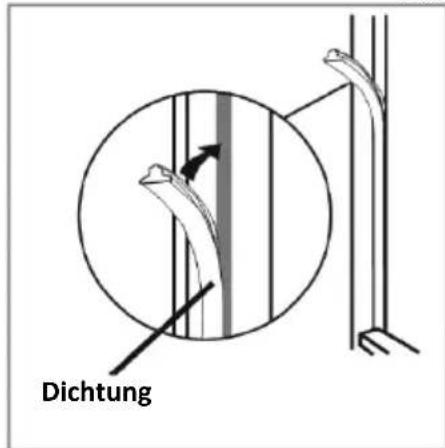

Dichtung

Abb.12

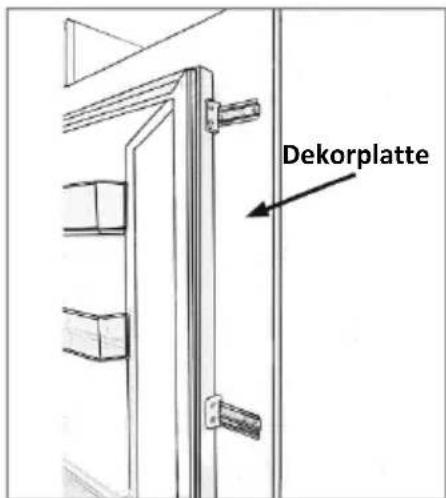

Dekorplatte

Abb.14

Wichtig! Überprüfen Sie nach Abschluss der Montage, ob das Gerät im Schrank gesichert ist und ob die Tür(en) richtig schließen und öffnen. Wenn beim Öffnen der Türen kein Widerstand der Türdichtungen vorhanden ist, dann ist es wahrscheinlich, dass die Geräte- und/oder Dekorplatten nicht richtig eingepasst sind.

Umkehren der Gerätetüren

Wir empfehlen Ihnen, die Hilfe einer anderen Person in Anspruch zu nehmen, die die Türen während der Durchführung dieses Vorgangs stützt.

1. Nehmen Sie die Abdeckung für das obere Scharnier ab und lösen Sie die Schrauben, mit denen das obere Scharnier am Gerät befestigt ist; dabei sollten Sie die obere Tür abstützen.
2. Entfernen Sie vorsichtig die obere Tür und bringen Sie sie an einen sicheren Ort. Beachten Sie, dass zwischen der Tür und dem Scharnier Abstandhalter vorhanden sind; notieren Sie die Anzahl und die Position dieser Abstandhalter.
3. Entfernen Sie das zentrale Scharnier, indem Sie die Schrauben lösen, mit denen es am Gerät befestigt ist; stützen Sie dabei die untere Tür ab.

4. Entfernen Sie die untere Tür und legen Sie sie an einem sicheren Ort ab, wobei auch hier die Position eventueller Abstandhalter zu beachten ist.

5. Tauschen Sie das vorherige obere Scharnier mit der gegenüberliegenden Seite unten.

6. Bringen Sie die untere Tür unter Verwendung von Abstandshaltern wieder an und positionieren Sie das mittlere Scharnier an der Tür. Nachdem Sie die Abdeckkappen entfernt haben, befestigen Sie das Scharnier sicher am Gerät.
7. Tauschen Sie das vorherige untere Scharnier mit der gegenüberliegenden Seite oben. Bringen Sie die obere Tür und das „neue“ obere Scharnier wieder an und befestigen Sie es sicher am Gerät.
8. Bringen Sie die zentralen Abdeckkappen und die oberen Scharnierkappen an, um den Vorgang abzuschließen.
9. Schrauben Sie alle vier Schiebebügel von den Türen ab und montieren Sie diese auf der von den neuen Scharnierpositionen am weitesten entfernte Seite, bevor die Dekorplatte montiert wird.
   Die ordnungsgemäße Abdichtung der Türen sicherstellen:
   Es ist normal, dass die Dichtung nach der Umkehr der Türen komprimiert wird. Verwenden Sie bei geschlossener Tür einen Haartrockner, um die Dichtung aufzuweiten und den Spalt zwischen der Tür und dem Gerätekörper auszufüllen.
   Achten Sie darauf, den Haartrockner nicht zu nahe am Gerät zu verwenden, da dies die Dichtung beschädigen könnte.
   Ein Abstand von etwa 10 cm sollte ausreichend sein.
   Lassen Sie die Dichtung und die Tür nach Fertigstellung abkühlen, bevor Sie sie berühren. Sobald dies geschehen ist, sollte die Dichtung in Position bleiben.

ENTSORGUNG VON ALTGERÄTEN

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyclein.

Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln:

Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten.

Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.

Konformität

Durch das Zeichen auf diesem Produkt wird

CE seine Einhaltung aller geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschrieben sind.

ENERGIE SPAREN

Tipps zum Energiesparen:

• Das Gerät entfernt von Hitzequellen, vor Sonneneinstrahlung geschützt und in einem gut belüfteten Raum aufstellen.
• Keine warmen Speisen in das Gerät stellen. Dies erhöht die Innentemperatur und der Kompressor arbeitet im Dauerbetrieb.
• Das Gerät nicht übermäßig füllen, um eine korrekte Belüftung zu gewährleisten.
• Wenn sich eine Eisschicht bildet, das Gerät abtauen, um die Kälteabgabe zu erleichtern.
• Bei Stromausfall die Klappe möglichst geschlossen halten.
• Die Klappe so selten wie möglich öffnen und nicht zu lange offen halten.
• Den Thermostat nicht auf eine übermäßig geringe Temperatur einstellen.
• Staubablagerungen von der Geräterückseite entfernen.

Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt, siehe die obigen Bilder.

Bedieningspaneel

A B C 1 2 3 4 5 6

Fig.3

Stellung	Temperaturbedingung
1-2 Sommer oder Raumtemperatur zwischen 25-35°C
3-4 Frühling, Herbst oder Raumtemperatur zwischen 15-25°C
5-6	Winter oder Raumtemperatur zwischen 5-15°C

Aftapplug Afvoeropening

Fig.4

Für Weinlagerschränke: „Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt.“ Für freistehende Geräte: „Dieses Kühlgerät ist nicht für die Verwendung als Einbaugerät bestimmt.“ Für Geräte ohne 4-Sterne-Fach: „Dieses Kühlgerät ist nicht für das Einfrieren von Lebensmitteln geeignet“

ESSENSLAGER

Positionieren Sie verschiedene Lebensmittel in verschiedenen Fächern gemäß der folgenden Tabelle

Kühlschrankfach	Art von Essen
Tür oder Balkon des Kühlfachs	Lebensmittel mit natürlichen Konservierungsstoffen wie Marmeladen, Säften, Getränken und Gewürzen.Lagern Sie keine verderblichen Lebensmittel
Crisper Schubladen (Salatschublade)	Obst, Kräuter und Gemüse sollten separat in den Crisperbehälter gegeben wardenLagern Sie Bananen, Zwiebeln, Kartoffeln und Knoblauch nicht im Kühlschrank
Kühlschrankregal - Mitte	Milchprodukte, Eier
Kühlschrankregal - oben	Lebensmittel, die nicht gekocht werden müssen, wie verzehrfertige Lebensmittel, Wurstwaren und Essensreste.
Gefrierschublade (n) / Tablett	Lebensmittel zur LangzeitlagerungUntere Schublade für rohes Fleisch, Geflügel und FischMittlere Schublade für gefrorenes Gemüse, PommesOberes Tablett für Eis, gefrorenes Obst und gefrorene Backwaren.

• Es wird empfohlen, die Temperatur im Kühlschrankfach auf 4 °C und, wenn möglich, im Gefrierfach auf -18 °C einzustellen.
• Bei den meisten Arten von Lebensmitteln wird die längste Lagerzeit im Kühlschrankfach bei kälteren Temperaturen erreicht. Da bestimmte Produkte (wie frisches Obst und Gemüse) bei kälteren Temperaturen Schaden nehmen können, sollten sie möglichst im Gemüsefach (sofern vorhanden) aufbewahrt werden. Andernfalls sollte eine durchschnittliche Thermostateinstellung beibehalten werden.
• Bei Tiefkühlkost ist auf die auf der Lebensmittelverpackung angegebene Aufbewahrungszeit zu achten. Diese Aufbewahrungszeit wird erreicht, wenn bei den Einstellungen die Referenztemperaturen für das Fach beachtet werden (1 Stern: -6 °C, 2 Sterne: -12 °C, 3 Sterne: -18 °C).

POSITIONIERUNG

Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur der auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht:

• Erweiterte gemäßigte Zone (SN): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 10 °C bis 32 °C bestimmt.“
  Gemäßigte Zone (N): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 32 °C bestimmt.“
• Subtropische Zone (ST): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 38 °C bestimmt.“
• Tropische Zone (T): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 43 °C bestimmt.“

VERFÜGBARKEIT VON ERSATZTEILEN

Thermostate, Temperatursensoren, Leiterplatten und Lichtquellen sind nach dem Inverkehrbringen der letzten Einheit des Modells mindestens sieben Jahre lang verfügbar.

Türgriffe, Türscharniere, Tabletts und Körbe für einen Zeitraum von mindestens sieben Jahren und Türdichtungen für einen Zeitraum von mindestens zehn Jahren, nachdem die letzte Einheit des Modells auf den Markt gebracht wurde

GARANTIE

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien. Tunesien keine gesetzliche Garantie erforderlich.

TECHNISCHE UNTERSTÜTZUNG

Um die technische Unterstützung zu kontaktieren, besuchen Sie unsere Website:

https://corporate.haier-europe.com/en/. Wählen Sie im Bereich „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die jeweilige Website weitergeleitet, auf der Sie die

Telefonnummer und das Formular finden, um die technische Unterstützung zu kontaktieren

Weitere Informationen zum Produkt erhalten Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR auf dem mit dem Gerät gelieferten Energieetikett

EL
