MANUALE UTENTE PA98 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo indica che l’apparecchio è di la classe II.

AVVERTENZE GENERALI Questo apparecchio è destinato esclusivamente solo all’impiego domestico, per purificare l’aria di ambienti interni, secondo le modalità indicate in queste istruzioni. Ogni altro uso è da considerarsi improprio e pericoloso. Utilizzare l’apparecchio solo ed esclusivamente con il filtro ed il coperchio correttamente bloccato nella propria sede. Questo purificatore è un apparecchio radio che emette e/o riceve intenzionalmente onde radio a fini di radiocominicazione e/o radiodeterminazione. Non utilizzare l’apparecchio all’aperto o in ambienti particolarmente polverosi, o con materiali estremamente volatili che potrebbero ostruire i filtri o danneggiare il motore. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito3/64

domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast. Scollegare sempre l’apparecchio dalla presa di corrente se non utilizzato e prima di assemblare, smontare, pulire l’apparecchio. L’apparecchio deve essere mantenuto fuori dalla portata di bambini. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza. Controllate che l’apparecchio non venga in contatto con l’acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la4/64

corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato. Pericolo: - Non infilare alcun utensile o le dita fra le maglia delle griglie di protezione. - La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. - Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e l’apparecchio nell’acqua od in nessun altro liquido. Questo apparecchio non sostituisce gli apparecchi di ventilazione; vi consigliamo pertanto di pulire regolarmente gli ambienti con l'aspirapolvere e di utilizzare cappe aspiranti o ventole mentre cucinate. Non utilizzare questo apparecchio se sono stati utilizzati: spray infiammabili, insetticida a gas per uso domestico o in luoghi in cui siano presenti residui oleosi, incensi accesi o vapori chimici. Il purificatore non rimuove il monossido di carbonio (CO) o il Radon (Rn). Non può essere usato come dispositivo di5/64

sicurezza in caso di incidenti di combustione e sostanze chimiche pericolose. Non utilizzare questo apparecchio: - in ambienti molto caldi o umidi/bagni, per esempio come la cucina e il bagno. - nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina, lavandini, ecc… Non toccare l’apparecchio con mani o piedi bagnati. Non spostare l’apparecchio quando è in funzione. Non posizionare nessun oggetto sopra il purificatore. Non sedersi o salire sull’apparecchio. Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.). In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico. Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di dubbio rivolgersi a personale professionalmente qualificato. Non tirare il cavo di alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente. Non tirare il cavo per spostare l’apparecchio. Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.6/64

Verificare periodicamente l'integrità dell'apparecchio. In caso d'imperfezioni o nel dubbio rivolgersi a personale professionalmente qualificato. Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente. INSTALLAZIONE Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione: eventuali adesivi o fogli pubblicitari applicati, devono essere rimossi prima dell’uso dell’apparecchio. Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio. Utilizzare il purificatore solo se il filtro e coperchio sono assemblati in modo corretto. La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza. Posizionare l’apparecchio su una su una superficie piana, orizzontale, e stabile, e collocarlo lontano da: - ventilatori - fonti di calore (ad es. fiamme libere, fornello gas, caminetti ecc.), da gas infiammabili o materiale esplosivo - contenitori di liquidi (ad esempio, vasche da bagno, doccia, lavelli ecc.) per evitare schizzi d’acqua o che vi possa cadere (distanza minima 2 metri) - tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.). Verificare che lo spazio libero sia di 60 cm dalla parte superiore e frontale del purificatore e 50 cm ai lati e retro. Assicurarsi che porte e finestre siano chiuse.7/64

In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia. DESCRIZIONE Dispositivo smart con wifi integrato, utilizzabile via Smartphone tramite applicazione con sistema operativi Android o iOS. Scheda elettronica del purificatore con wi-fi integrato che consente la comunicazione tra Smartphone e purificatore tramite APP. APP (applicazione) consente di comandare le seguenti funzioni dell’apparecchio da remoto: (On-stand-by); flusso aria regolabile, Spia "Sostituzione filtro", Modalità: Normale/ Sleep, Luce con effetti cromatici o fissa o spenta, ionizzatore. Verificare che il router sia ad uso domestico, la rete WiFi sia 2,4G Hz, non abbia restrizioni di accesso diverse dalla password, la presenza di segnale WiFi forte e uniforme nell’ambiente dove installare l’apparecchio. Assicurarsi che lo smartphone sia connesso alla stessa rete WiFi alla quale successivamente il purificatore sarà associato.

1.1 Prima Installazione/Configurazione

1. Installare l’applicazione “BIMAR Live Smart” cercandola su Google Play (android)

o da AppStore (iOS), opzionalmente scansionare il codice QR qui presente per procedere all’installazione. L’applicazione gratuita “BIMAR Live Smart” è compatibile con dispositivi che supportano iOS 8.0 o superiore o Android 4.4 o superiore. Per Android Per iOS

2. L’icona dell’applicazione appare nella schermata del

telefono al termine dell’installazione. Cliccare l’icona “Bimar Live Smart” per avviare l’applicazione.

3. Per iniziare la registrazione:

- inserire il proprio numero di telefono o indirizzo email (selezionare in alto a destra per scegliere la modalità) - premere la scritta “Ottieni il codice di verifica”, aspettare qualche istante e successivamente inserire il codice ricevuto nella parte “Codice di verifica” tramite SMS o indirizzo email di registrazione (eventualmente controllare anche nella cartella Posta indesiderata, se non viene ricevuto nella cartella Posta in Arrivo).

4. Inserire la password desiderata e cliccare la scritta “Fatto”.

5. Appare una schermata e cliccare la scritta “Creazione della Famiglia”.

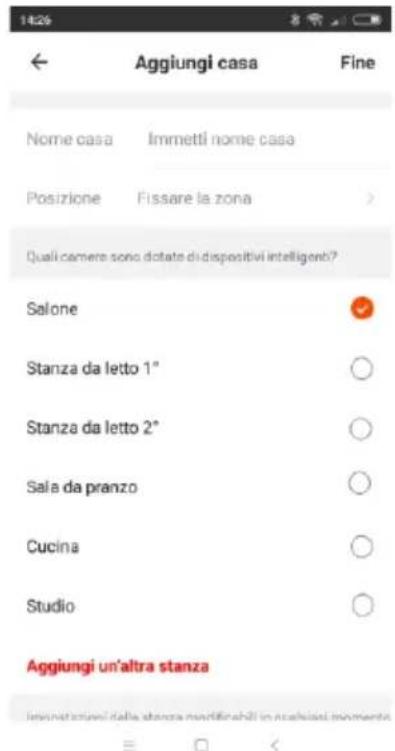

6. Appare una schermata (come immagine a lato) per

personalizzare la casa: nome, posizione, nome stanza, e poi confermare.

7. Inserire la spina nella presa di corrente dell’apparecchio (si sentirà un “bip” che

indica che l’apparecchio è in stand-by), premere il tasto “ ” per circa cinque secondi e la spia della connessione del Wifi ” ” lampeggia velocemente.

8. Aprire APP sullo smartphone: eseguire la ricerca del dispositivo cliccando in alto a

destra il simbolo “+” (Aggiungere Dispositivo).9/64

9. Appare una schermata (come immagine

a lato) e selezionare “Il LED sta lampeggiando velocemente”.

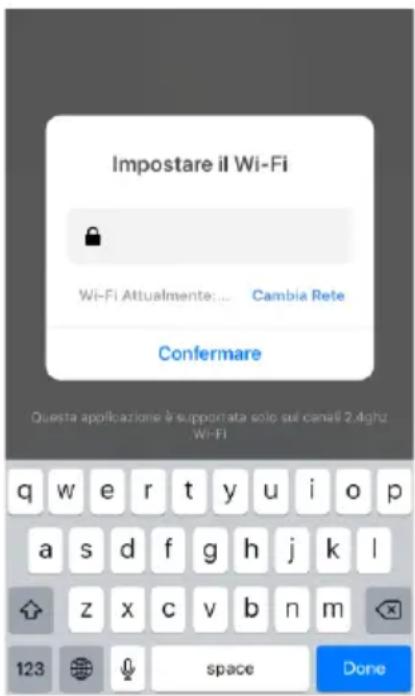

10. Appare una schermata (come immagine sotto), inserire PASSWORD (password

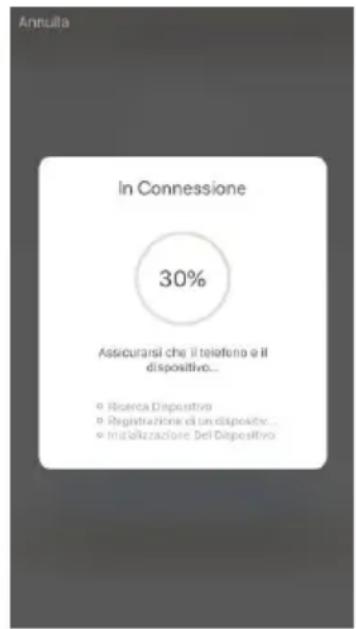

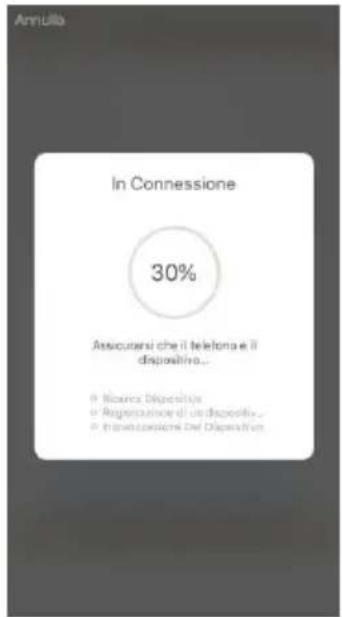

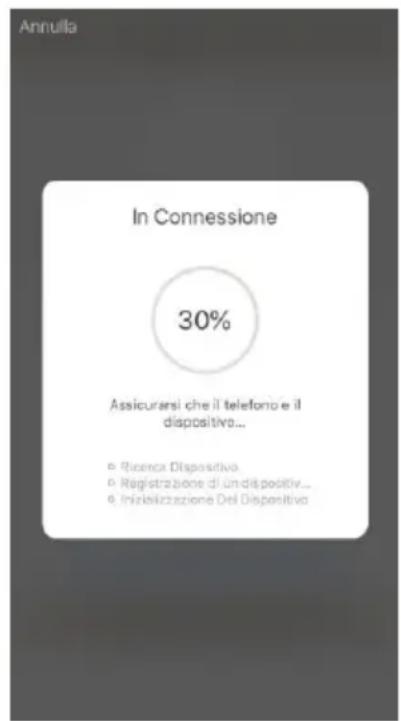

della vostra rete wifi) e cliccare sul simbolo “confermare” per iniziare la connessione. Appare una grafica concentrica e il conteggio alla rovescia del tempo (come sotto) che si interrompe appena avvenuta la connessione tra il dispositivo e lo smarthphone.

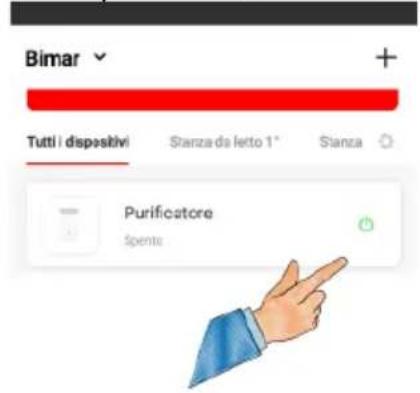

11. Se la procedura viene eseguita correttamente, appare la schermata del pannello di

controllo per utilizzo del dispositivo, dove è possibile rinominare il nome del dispositivo e cliccare “Fatto” per confermare.10/64

2. Reset Impostazioni Iniziali

Togliere la spina dalla presa di corrente e lasciare scollegato l’apparecchio per 30 secondi. Inserire la spina nella presa di corrente dell’apparecchio, premere il tasto “ ” per circa cinque secondi e la spia della connessione del Wifi ” ” lampeggia velocemente. Descrizione Schermata Impostazioni Dello Smartphone Premere “ ” in basso a destra per personalizzare APP dove è possibile visualizzare le seguenti funzioni: gestione della casa, centro messaggi, commento, impostazioni. Cliccare in alto sull’account per personalizzare profilo (foto, nome, unità temperatura, regione, ecc). Premere “ ” in basso al centro per personalizzare APP dove è possibile visualizzare le scene. È possibile creare scene personali in base alle esigenze (Ritorno a casa, Lasciare casa, Alba, Buona notte) se tutte le condizioni (Temperatura, Umidità, Tempo meteorologico, Qualità dell’aria, Alba tramonto) vengono rispettate.11/64

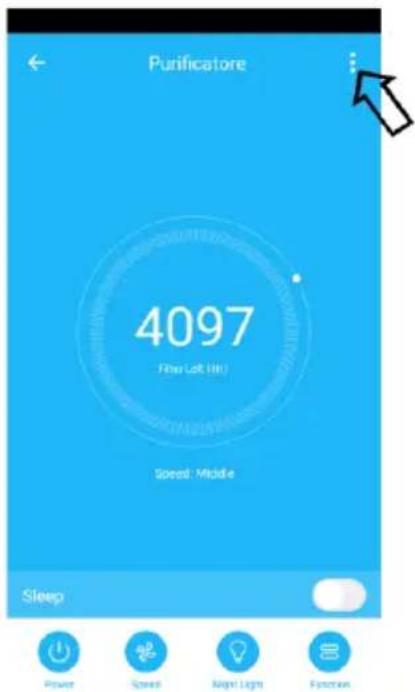

Premere in alto a destra per personalizzare APP: appare la schermata a lato e sono visualizzate le seguenti funzioni: - Modificare Nome e Posizione del dispositivo - Controllare la Rete - Apparecchiature di terze parti supportati: Amazon Alexa, Google Assistant, IFTTT - Condivisione dei dispositivi - Info Dispositivo - Creare un gruppo Commento - Verificare la presenza di aggiornamento Firmware - Rimuovi dispositivo - ecc

Controllo vocale Il purificatore è compatibile con i controlli vocale di Amazon Alexa, Google Assistant e supporta IFTTT. Aprire APP corrispondente (assicurarsi che l’account utilizzato corrisponda a quello dell’applicazione “Bimar Live Smart”) e seguire le impostazioni.12/64

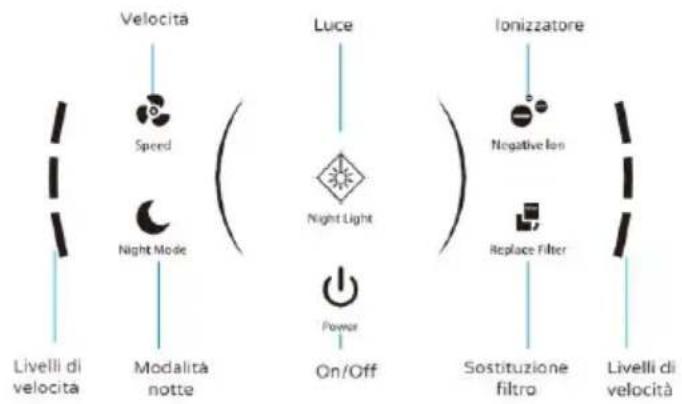

Descrizione del pannello comandi del purificatore o Uso tramite smartphone ( Seguire la procedura del paragrafo 1.1) Pannello comandi Schermata Smarthphone

L’apparecchio ha i seguenti elementi di regolazione, comando e accessori: - Tasto “ ”: premere per azionare l’apparecchio, e se premuto per circa cinque secondi resetta le impostazioni iniziali del Wifi. - Tasto “ ”: aziona le 3 velocità, premere ripetutamente il tasto e sul display si illuminerà il livello corrispondente alla velocità selezionata: = Velocità minima = Velocità media = Velocità massima - Modalità “ ”, notte: si attiva premendo il tasto, l’apparecchio funzionerà alla velocità minima, sul display appare solo la spia “ ” accesa. Per ripristinare la funzione normale (disattivare la modalità notte), ripetere l’operazione al contrario. - Tasto “ ”: la funzione ionizzante produce un flusso di ioni negativi che neutralizzano ioni positivi presenti l’aria, questa funzione è attiva ogni volta che si preme il tasto, sul display si illuminerà la spia corrispondente del tasto, mentre sulla schermata dell’applicazione appare il simbolo “ ”.13/64

- Tasto “ ”: premere ripetutamente il tasto per azionare la luce (posizionata sotto il pannello comandi, come indicato nell’immagine a lato) con effetti cromatici variabile, fissa (blu) e spenta; non può essere azionata quando è attiva la funzione notte. Se l’apparecchio è in stand-by (la spia del wifi rimane accesa) può essere azionata solo la fuce fissa.

- Filtro, composto da: n.1 filtro HEPA H13: blocca PM2.5, fumo, acari e altri inquinanti n.1 pre-filtro: rimuove le particelle di grandi dimensioni come capelli, lanugine o sfilacci. N.1 filtro carbone attivo: assorbe sostanze nocive come odore, muffa, formaldeide Spia indicatore sostituzione filtro: lampeggia (colore rosso, la spia ) ogni volta che è necessario sostituire il filtro. Per ripristinare la spia premere il tasto “ “(oppure tramite l’App) per circa 3 secondi, spegnere l’apparecchio, togliere la spina dalla presa di corrente e sostituire il filtro. Solo sulla schermata principale dell’applicazione appare una grafica concentrica e il conteggio alla rovescia delle ore che rimangono alla sostituzione filtro durante il funzionamento (totale ore iniziali: 4320hr)

Per disattivare l’apparecchio, premere il tasto “ ”: il simbolo“ ” rimane acceso. Per spegnere l’apparecchio togliere la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.14/64

PULIZIA E MANUTENZIONE

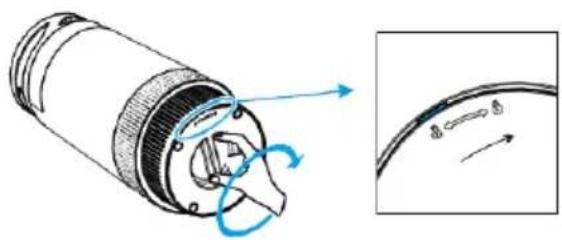

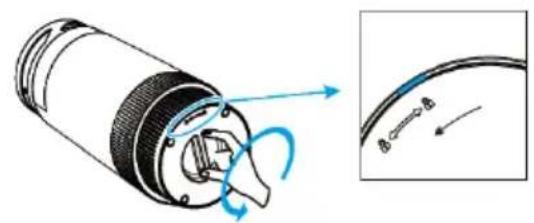

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente. Verificare costantemente la pulizia del filtro per far sì che l’apparecchio sia più efficace. FILTRO: - Appoggiare il purificatore su un: piano orizzontale con un panno o altra superficie morbida - Ruotare in senso antiorario il coperchio del filtro in direzione della freccia

- Estrarre il filtro, inserire il filtro nuovo correttamente posizionato nella propria sede

-Posizionare il coperchio sul fondo in modo che i 3 perni combaciano con le rispettive asole ricavate sul corpo e ruotare in senso orario in direzione della freccia fino a fondo, udirete un “click” di corretto bloccaggio.

Sostituire il filtro solo con il ricambio originale, dopo circa 4320 ore di funzionamento. Non pulire il filtro con un aspirapolvere. Non lavare e riutilizzare il filtro. Per la pulizia del corpo utilizzare un panno morbido appena imbevuto d’acqua e, all’occorrenza, con detergente comune, non aggressivo. Non utilizzare prodotti abrasivi o corrosivi. Non immergere nessuna parte elettrica in acqua o altro liquido, se dovesse accadere, asciugare con cura e verificare che le parti elettriche siano perfettamente asciutte e, solo dopo questo accertamento, collegare l’apparecchio alla presa elettrica; in caso di dubbio rivolgersi a personale professionalmente qualificato. Per periodi lunghi di inutilizzo, è necessario porre l’apparecchio al riparo da polvere e umidità; consigliamo di utilizzare l’imballo originale.15/64

Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini. Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.16/64
