MANUALE UTENTE AR437B ARDES

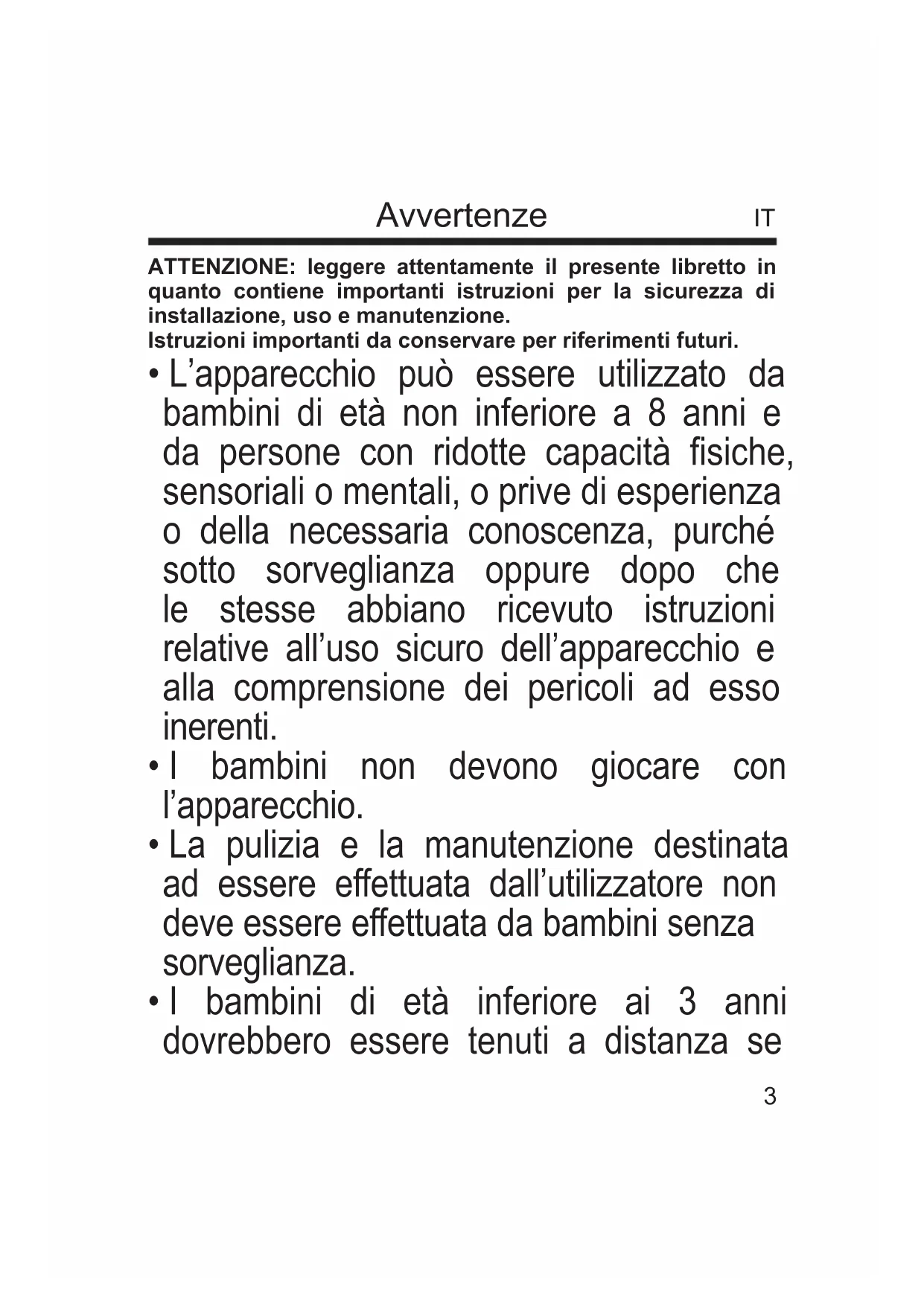

Avvertenze ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione destinata ad essere e󰀨ettuata dall’utilizzatore non deve essere e󰀨ettuata da bambini senza sorveglianza.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se IT4 non continuamente sorvegliati.

• I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli.

• I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.

• ATTENZIONE — Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

• Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza5 autorizzati dal costruttore in modo da prevenire ogni rischio. NON COPRIRE

• ATTENZIONE: Per evitare il surriscaldamento, non coprire l’apparecchio.

• Non posizionare l’apparecchio immediatamente al di sotto di una presa di corrente.

• Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina.

• Non utilizzare questo apparecchio se è caduto.

• Non utilizzare se ci sono segni visibili di danno dell’apparecchio.

• ATTENZIONE: non utilizzate in stanze piccole quando queste sono occupate da persone non in grado di lasciare la stanza da soli, a meno che non siano sotto6 costante sorveglianza.

• ATTENZIONE: per ridurre il rischio di incendio, non utilizzare il prodotto in prossimità di tessuti, tende o di altri materiali combustibili.

• Non utilizzare questo apparecchio di riscaldamento con programmatori, temporizzatori o con qualsiasi altro dispositivo che accenda automaticamente l’apparecchio, in quanto esiste il rischio di incendio nel caso in cui l’apparecchio sia coperto o posizionato in modo non corretto.

• L’apparecchio deve essere installato a parete ad una distanza minima da terra di mt. 1,80 e di 15 cm dal so󰀩tto.

• L’apparecchio deve essere installato in una posizione ssa (vedere istruzioni di montaggio) in modo che l’utilizzatore, all’interno di una vasca da bagno o di una doccia, non possa toccarlo.7 Conservare la garanzia, lo scontrino scale e il libretto istruzioni per ogni ulteriore consultazione. Dopo aver tolto l’imballaggio assicurarsi dell’integrità dell’apparecchio e in caso di visibili danneggiamenti non utilizzarlo e rivolgersi a personale professionalmente qualicato. Non lasciare parti dell’imballo alla portata dei bambini, né utilizzarlo come gioco: è un apparecchio elettrico e come tale va considerato. Prima di collegare l’apparecchio, assicurarsi che la tensione presente nella presa di corrente, corrisponda a quella indicata nei dati di targa. Nel caso in cui la spina e la presa non siano compatibili, far sostituire la presa con un tipo adatto da personale professionalmente qualicato. Non utilizzare adattatori o prolunghe che non siano rispondenti alle vigenti normative di sicurezza o che superino i limiti delle portate in valore della corrente. Staccare l’apparecchio dalla rete di alimentazione quando non è utilizzato e assicurarsi che l’interruttore sia nella posizione di spento (0). Non tirare il cavo di alimentazione o l’apparecchio stesso per staccare la spina dalla presa di corrente. L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali, in particolare: - Non toccare l’apparecchio con mani bagnate o umide. - Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia,sole). - Non sottoporlo ad urti. Nel caso vi sia un guasto o un funzionamento anomalo dell’apparecchio staccare immediatamente la spina, non manometterlo e rivolgersi ad un Centro Assistenza autorizzato. Nel qualcaso si decida di non utilizzare più questo tipo di apparecchio, è opportuno renderlo inoperante, tagliando il cavo di alimentazione, ovviamente dopo averlo disinserito dalla presa di corrente. Per evitare surriscaldamenti pericolosi si raccomanda di svolgere per tutta la sua lunghezza il cavo di alimentazione. Per motivi di sicurezza l’apparecchio non può essere smontato. L’apparecchio è stato costruito e concepito per funzionare in ambienti domestici, pertanto ogni altro uso è da considerarsi improprio e quindi pericoloso. Non introdurre alcun oggetto attraverso la griglia di protezione e le prese d’aria. Far funzionare l’apparecchio su una supercie piana e stabile. Non utilizzare questo apparecchio di riscaldamento con programmatori, temporizzatori, sistemi di controllo a distanza separati o con qualsiasi altro dispositivo che accenda automaticamente l’apparecchio, in quanto esiste il rischio di incendio nel caso in cui l’apparecchio sia coperto o posizionato in modo non corretto. Non utilizzare l’apparecchio in presenza di materiale inammabile (benzina, vernici ecc.).8 Tenere il cavo lontano da fonti di calore. ATTENZIONE: NON UTILIZZARE IL PRODOTTO IN PROSSIMITÀ DI TENDE O DI ALTRI MATERIALI COMBUSTIBILI.

1 - Interruttore a tirante

2 - Indicatore di potenza

3 - Corpo principale

4 - Piastra di montaggio

5 - Sportellino di protezione

6 - Fori di aggancio

Dati tecnici : vedere etichetta sull’apparecchio9 Istruzioni d’uso

ISTRUZIONI DI MONTAGGIO

Kit di montaggio composto da: 4 viti - 4 tasselli a muro.

INSTALLAZIONE A MURO

Fissare a muro i quattro tasselli tenendo conto che la distanza corrisponda a quella fra i quattro fori di aggancio sul retro dell’apparecchio. Inclinare il corpo principale dell’apparecchio verso il basso e svitare la vite posta sulla parte alta dello sportellino di protezione; inclinare il corpo principale verso l’alto e svitare la vite posta sulla parte bassa dello sportellino di protezione. Posizionare il corpo principale in modo che non sia inclinato né verso l’alto né verso il basso e rimuovere lo sportellino di protezione dalla piastra di montaggio. Posizionare l’apparecchio a parete facendo attenzione che i fori di aggancio combacino con i fori praticati nel muro ed assicurare l’apparecchio con le apposite viti in dotazione. Riposizionare lo sportellino di protezione ed assicurarlo con le due viti tolte precedentemente. L’apparecchio deve essere installato ad una distanza minima da terra di mt. 1,80 e di 15 cm dal so󰀩tto. Funzionamento. Prima di connettere o disconnettere l’apparecchio, assicurarsi che il prodotto sia spento (indicatore di potenza su “0”). Per accendere l’apparecchio bisogna inserire la spina nella presa di corrente e selezionare la potenza desiderata a scelta tra potenza 1 (600W) e potenza 2 (1200W) agendo sull’interruttore a tirante. La potenza selezionata è visibile nella nestra di indicazione di potenza. Per spegnere l’apparecchio l’indicatore di potenza deve essere su “0”. Manutenzione

Disinserire la spina dalla presa di corrente prima di e󰀨ettuare qualsiasi operazione di pulizia e manutenzione. L’apparecchio non necessita di particolari manutenzioni; è su󰀩ciente una regolare pulizia. Pulire l’apparecchio solamente quando è freddo. La pulizia dell’apparecchio, deve essere e󰀨ettuata con un panno morbido e leggermente umido. Non utilizzare sostanze, liquidi o panni eccessivamente bagnati, perché eventuali inltrazioni potrebbero danneggiare l’apparecchio irreparabilmente. NON IMMERGERE MAI L’APPARECCHIO IN ACQUA.10 SMALTIMENTO IMBALLAGGIO Per rispettare l’ambiente, il materiale dell’imballaggio deve essere buttato correttamente rispettando la raccolta di󰀨erenziata. Verica le disposizioni del tuo comune. SMALTIMENTO Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà,pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta di󰀨erenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. IT11 GARANZIA Condizioni La garanzia ha validità 24 mesi dalla data d’acquisto. La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino scale che ne prova la data di acquisto. L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato. Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio che risultano difettosi all’origine per vizi di fabbricazione. Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti. La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle prescrizioni indicate nell’apposito libretto istruzioni. Limitazioni Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato: -Manomesso da parte di personale non autorizzato. -Impiegato, conservato o trasportato in modo improprio. Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni. Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona. IT12 Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici Identicativo del modello: AR437B Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione) Potenza termica nominale

min 0,6 kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna N.A. Massima potenza termica continua

max,c 1,2 kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna N.A. Consumo ausiliario di energia elettrica Potenza termica assistita da ventilatore N.A. Alla potenza termica nominale

max N.A. kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) Alla potenza termica minima

min N.A. kW Potenza termica a fase unica senza controllo della temperatura ambiente

N.A. kW Due o più fasi manuali senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con rilevamento di nestre aperte

Con opzione di controllo a distanza

Con controllo di avviamento adattabile

Con limitazione del tempo di funzionamento
