MANUALE UTENTE HMDNB 6184BK HOOVER

Installazione dell'illuminazione sullo sportello (opzionale) ........................................... 34

Suggerimenti per una perfetta conservazione degli alimenti nell'unità........................ 45

Pulizia della parte interna ed esterna dell'unità............................................................ 46

La manipolazione e la movimentazione dell'unità richiedono particolare attenzione..................................................................................................................... 46

Spegnimento in caso di lunghi periodi di inutilizzo....................................................... 46

Non coprire l'uscita dell'aria e l'ingresso dell'aria di ritorno del frigorifero.................... 46

Estrarre il cassetto del vano congelatore del frigorifero e collocare gli alimenti direttamente sul separatore di vetro ............................................................................ 46

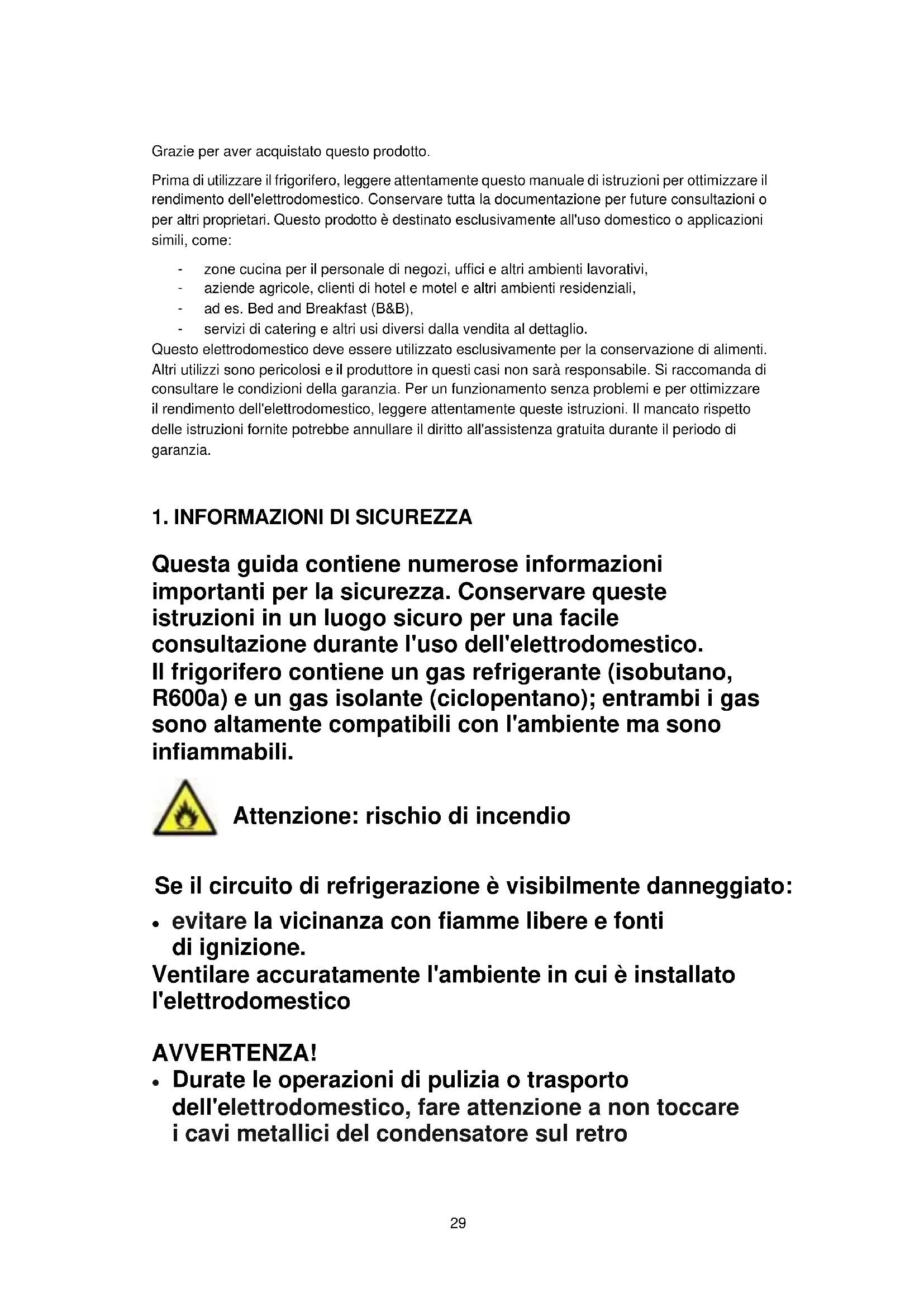

Grazie per aver acquistato questo prodotto. Prima di utilizzare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzare il rendimento dell'elettrodomestico. Conservare tutta la documentazione per future consultazioni o per altri proprietari. Questo prodotto è destinato esclusivamente all'uso domestico o applicazioni simili, come:

zone cucina per il personale di negozi, uffici e altri ambienti lavorativi,

aziende agricole, clienti di hotel e motel e altri ambienti residenziali,

servizi di catering e altri usi diversi dalla vendita al dettaglio. Questo elettrodomestico deve essere utilizzato esclusivamente per la conservazione di alimenti. Altri utilizzi sono pericolosi e il produttore in questi casi non sarà responsabile. Si raccomanda di consultare le condizioni della garanzia. Per un funzionamento senza problemi e per ottimizzare il rendimento dell'elettrodomestico, leggere attentamente queste istruzioni. Il mancato rispetto delle istruzioni fornite potrebbe annullare il diritto all'assistenza gratuita durante il periodo di garanzia.

1. INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico. Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili. Attenzione: rischio di incendio Se il circuito di refrigerazione è visibilmente danneggiato:

evitare la vicinanza con fiamme libere e fonti di ignizione. Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico AVVERTENZA!

Durate le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a non toccare i cavi metallici del condensatore sul retro30 dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.

Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non sedersi né salire sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.

Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.

Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.

Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta.

Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.

In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 20 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.

Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.31

Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia stato trasportato in posizione orizzontale.

Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.

Non conservare medicinali o materiali di ricerca nelle cantinette. Non conservare medicinali o materiali di ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose.

Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica.

Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni.

In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione.

Non adoperare adattatori né cavi di prolunga.

Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.

Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

Se il cavo di alimentazione dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.

Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.32

Non adoperare né conservare spray infiammabili (ad es. bombolette di vernice spray) accanto alle cantinette, in quanto potrebbero svilupparsi incendi o esplosioni.

Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.

Si sconsiglia l'uso di prolunghe e prese multiple.

Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.

L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna delle cantinette contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.

Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

Non danneggiare il circuito di refrigerazione.

Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.

Non toccare gli elementi di raffreddamento interni, soprattutto con le mani bagnate, per evitare bruciature o lesioni.

Non adoperare oggetti appuntiti o affilati (ad es. coltelli o forchette) per rimuovere il ghiaccio.33

Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.

Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.

Non adoperare dispositivi meccanici o altre apparecchiature per accelerare il processo di sbrinamento.

Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.

Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.

Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi.

Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.

Qualora il prodotto venga installato o utilizzato in ambienti commerciali o non residenziali, la garanzia potrebbe essere annullata.

Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.

La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.

L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.

La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.

Le cantinette non possono essere riparate dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato.34 SICUREZZA DEI BAMBINI!

Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento di bambini.

Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.

PER elettrodomestici a libera installazione: questo frigorifero non è destinato all'uso come elettrodomestico da incasso

LA sostituzione o la manutenzione delle lampade a LED deve essere effettuata dal produttore, da un suo rappresentante dell'assistenza o da una persona con una qualifica simile. La classe di efficienza energetica della lampada è G.

Posizione Nella scelta della posizione dell'unità, accertarsi che il pavimento sia solido e a livello e che l'ambiente sia adeguatamente ventilato. Non collocare l'unità in prossimità di fonti di calore (ad es. forno, caldaia o radiatori). Per ridurre i consumi elettrici, evitare l'esposizione alla luce solare diretta. Temperature ambientali troppo basse possono influire sul corretto funzionamento dell'unità. Questa unità non è progettata per l'uso in autorimesse o ambienti esterni. Non coprire mai l'unità. Quando l'unità viene installata, lasciare 10 cm di spazio su entrambi i lati, 10 cm di spazio dalla parte posteriore e 30 cm di spazio sulla parte superiore. In tal modo si consente la circolazione dell'aria fredda attorno alla cantinetta e il processo di raffreddamento è più efficiente.

Installazione dell'illuminazione sullo sportello (opzionale) 1) Estrarre i cappucci delle viti dai fori della maniglia dello sportello. 2) Collocare le maniglie nei fori delle viti e spingere per fissarle. 3) Applicare i cappucci delle viti sulle viti delle maniglie. 4) Estrarre i cappucci delle viti dai fori per le viti delle maniglie. 5) Rimuovere le viti e staccare le maniglie. 6) Applicare nuovamente i cappucci delle viti sui fori delle maniglie degli sportelli. 7) Installare le maniglie nei fori per le maniglie degli sportelli dall'altro lato, seguendo le istruzioni per l'installazione delle maniglie.35

Inversione del senso di apertura degli sportelli

1) Smontare la protezione della cerniera.

Smontare lo sportello del vano frigorifero.

Smontare la cerniera centrale con un cacciavite.

Smontare lo sportello del vano congelatore.

Montare lo sportello del vano congelatore sulla cerniera inferiore.

Assemblare la cerniera centrale sul lato sinistro del vano.

6) Smontare la cerniera con un cacciavite

e montare la cerniera inferiore sul lato sinistro del vano con un cacciavite. 10)Montare la protezione della cerniera.

Requisiti di spazio per gli sportelli Lo sportello dell'unità deve potersi aprire completamente, come visualizzato nella figura. L×P≥990×1025 mm

Livellamento dell'unità Regolare i due piedini di livellamento sul lato anteriore dell'unità. Se l'unità non è a livello, lo sportello e la guarnizione magnetica non si allineano correttamente. Accertarsi che il piedino tocchi terra. Controllare l'allineamento dall'alto in basso, in senso orario e antiorario e stringere i piedini se necessario.37

Pulizia prima dell'uso Strofinare la parte interna dell'unità con una soluzione di bicarbonato di sodio ben diluito. Risciacquare con acqua calda utilizzando una spugna o un panno. Lavare gli scaffali e il vassoio per l'insalata con acqua saponata tiepida e asciugarli completamente prima di ricollocarli nell'unità. Pulire la parte esterna dell'unità con un panno inumidito. Per ulteriori informazioni, fare riferimento alla sezione Pulizia.

Operazioni prima dell'uso Il frigorifero è alimentato a 220~240 Vca / 50 Hz; eventuali oscillazioni di tensione esterni all'intervallo 187~264 V provocheranno malfunzionamenti o danni. Per un utilizzo sicuro, non manomettere mai il cavo di alimentazione e non utilizzarlo se è danneggiato o se la spina è usurata. Per evitare incendi o danni al prodotto, non riporre nel frigorifero oggetti infiammabili, esplosivi, volatili e altamente corrosivi. Per evitare incendi, non collocare oggetti infiammabili vicino al frigorifero. Questo prodotto è un frigorifero per ambienti domestici e deve essere utilizzato solo per la conservazione di alimenti. In conformità alle norme nazionali, i frigoriferi domestici non devono essere utilizzati per altri scopi, ad es. la conservazione di sangue, farmaci o prodotti biologici. Non collocare bottiglie, contenitori sigillati di birra e bevande o simili nel congelatore per evitare che scoppino e provochino danni. Prima di riporre gli alimenti nell'unità, accenderla e attendere 24 ore affinché raggiunga la temperatura corretta. Non riempire eccessivamente l'unità. Per un utilizzo sicuro, non manomettere mai il cavo di alimentazione e non utilizzarlo se è danneggiato o se la spina è usurata. Per evitare incendi o danni al prodotto, non riporre nel frigorifero oggetti infiammabili, esplosivi, volatili e altamente corrosivi. Per evitare incendi, non collocare oggetti infiammabili vicino al frigorifero. Questo prodotto è un frigorifero per ambienti domestici e deve essere utilizzato solo per la conservazione di alimenti. In conformità alle norme nazionali, i frigoriferi domestici non devono essere utilizzati per altri scopi, ad es. la conservazione di sangue, farmaci o prodotti biologici. Non collocare bottiglie, contenitori sigillati di birra e bevande o simili nel congelatore per evitare che scoppino e provochino danni. Prima di riporre gli alimenti nell'unità, accenderla e attendere 24 ore affinché raggiunga la temperatura corretta. Non riempire eccessivamente l'unità. ♦ Operazioni da effettuare prima di inserire la spina Controllare che la presa sia compatibile con la spina fornita in dotazione con l'unità. ♦ Operazioni di effettuare prima dell'accensione Dopo lo spostamento dell'unità, attendere almeno due ore prima di accenderla.38

Accessori interni L'elettrodomestico è fornito con vari scaffali di vetro o plastica (le combinazioni variano in base al modello). Fare scorrere uno degli scaffali di vetro nelle guide inferiori, sopra i contenitori per frutta e verdura, e lasciarlo in posizione. A tal fine, tirare in avanti lo scaffale fino a quando ruota in alto o in basso e sia possibile rimuoverlo. Effettuare la stessa operazione all'inverso per inserire lo scaffale a un'altezza diversa. Per sfruttare al massimo il volume del vano per alimenti freschi e del vano per alimenti congelati, è possibile rimuovere uno o più scaffali o cassetti, in base all'utilizzo quotidiano.

3. PANORAMICA DEL PRODOTTO

La configurazione che permette il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

• Le linee tratteggiate rappresentano la posizione dell'uscita dell'aria e dell'ingresso dell'aria di ritorno.

• Tutte le immagini in questo manuale di istruzioni sono fornite solo a scopo indicativo; per i dettagli, fare riferimento all'unità acquistata.39

Istruzioni per l'uso Controllo della temperatura

Controllo della temperatura del vano alimenti freschi. Raffreddamento rapido

IMPOSTAZIONE: tasto di impostazione del livello. Display

Livello 4 10 Livello 540 Livello 1 Livello 2 Livello 3 Livello 4 Livello 5 (estate) (inverno) Display Alla prima accensione, il display (incluso il tasto luminoso) si illumina interamente per 3 secondi e il livello intermedio indica lo stato di funzionamento. Visualizzazione del normale funzionamento In caso di guasto, la spia a LED corrispondente fornisce una visualizzazione combinata del codice di errore (visualizzazione ciclica) In assenza di guasti, la spia a LED visualizza il livello di funzionamento attuale del frigorifero. Impostazione del livello Il livello cambia ogni volta che si preme il tasto IMPOSTAZIONE Il frigorifero, quindi, comincia a funzionare con il valore impostato dopo 15 secondi. Funzione raffreddamento rapido Accesso: Modalità di raffreddamento rapido con modulazione della circolazione. Uso: Accensione dell'indicatore del raffreddamento rapido; il frigorifero funziona a 2 °C. Uscita: 1. Funzionamento per 150 minuti in modalità raffreddamento rapido.

Regolazione della temperatura e uscita dalla modalità raffreddamento rapido. La temperatura della camera di refrigerazione è controllata dal pannello di controllo del display. Si consiglia di impostare a 4 ℃.

Controllo della temperatura del vano congelatore La temperatura di congelamento è relativamente bassa in posizione "COLDER" ed è relativamente alta in posizione "COLD", per cui si generalmente si utilizza la posizione "NORMAL". Quando la temperatura ambiente in estate è alta, la temperatura deve essere regolata tra "NORMAL" e "COLD". Se la temperatura ambiente è superiore a 35 °C, la posizione corretta

vrebbe essere "COLD". Quando la temperatura ambiente in inverno è bassa, la temperatura deve essere regolata tra "NORMAL" e "COLDER". Se la temperatura ambiente è inferiore a 10 °C, la posizione corretta

vrebbe essere "COLDER".41 Erogatore d'acqua (se disponibile) Attenzione:

L'erogatore d'acqua può essere utilizzato solo per l'acqua depurata. Acqua calda, bevande analcoliche contenenti anidride carbonica come cola, succhi di frutta, ecc. non si possono utilizzare;

Non è consentita l'introduzione di acqua togliendo la cassetta dell'acqua dalla porta;

La velocità massima di introduzione dell'acqua deve essere inferiore alla scala massima indicata sulla cassetta dell'acqua;

In caso di mancato prelievo d'acqua, si prega di controllare se la cassetta dell'acqua si trova posizionata normalmente sulla sua base;

Accertarsi che il serbatoio dell'acqua sia vuoto prima di muoverlo;

I componenti della valvola dell'acqua non si possono staccare;

Se l'erogatore d'acqua viene utilizzato per la prima volta, o è rimasto inutilizzato per lungo tempo, allora deve essere smontato e pulito prima di prelevare l'acqua e di berla;

Se l'acqua nel serbatoio dell'acqua non viene utilizzata per un lungo periodo, si consiglia di scaricare l'acqua presente nell'erogatore d'acqua e di aggiungere quindi acqua potabile pulita;

Si suggerisce di pulire il meccanismo dell'erogatore d'acqua ogni 3-6 mesi;

Se la soluzione detergente viene utilizzata per la pulizia dell'erogatore d'acqua, si consiglia, prima di prelevare e bere l'acqua, di scaricarne almeno 5-6 tazze dopo il rimontaggio del relativo serbatoio, in modo da evitare la presenza di residui di soluzione di pulizia.

All'apertura/chiusura della porta, non applicare una forza eccessiva per evitare la fuoriuscita dell'acqua a causa del rovesciamento dell'acqua all'interno del serbatoio. Istruzioni per l'erogatore d'acqua Coperchio dell'erogatore d'acqua Coperchio del serbatoio dell'acqua Serbatoio dell'acqua dell'erogatore d'acqua Leva di uscita dell'acqua dell'erogatore d'acqua Anello di tenuta Valvola dell'acqua

Regolazione manopola serranda aria manuale.

Ruotando il dispositivo di scorrimento della serranda dell'aria verso l'alto, la temperatura effettiva all'interno della stanza del congelatore scenderà. Ruotando il dispositivo di scorrimento della serranda dell'aria verso il basso, la temperatura effettiva all'interno della stanza del congelatore aumenterà. Massimo freddo Più freddo Freddo42 Introduzione di acqua potabile: Aprire il coperchio del serbatoio dell'acqua e riempire direttamente con l'acqua; Attenzione:

Per l'erogatore d'acqua si può utilizzare solo acqua depurata e fredda senza impurità. Acqua calda, bevande analcoliche contenenti anidride carbonica come cola, succo di mela, ecc. non si possono utilizzare;

Non è consentita l'introduzione di acqua togliendo la cassetta dell'acqua dalla porta;

La velocità massima di introduzione dell'acqua deve essere inferiore alla scala massima indicata sulla cassetta dell'acqua;

Non sbattere sulla cornice del vano bottiglia nella parte superiore durante il riempimento dell'acqua. Come prelevare e bere l'acqua:

Spingere la leva verso l'interno utilizzando il bicchiere;

L'acqua fuoriesce quando la leva viene spinta verso l'interno e il flusso in uscita si interrompe quando la leva ritorna al suo posto;43 Attenzione:

Se l'acqua nel serbatoio dell'acqua non viene utilizzata per un lungo periodo, si consiglia di scaricare l'acqua presente nell'erogatore d'acqua e di aggiungere quindi acqua potabile pulita;

Se l'erogatore d'acqua viene utilizzato per la prima volta, o è rimasto inutilizzato per lungo tempo, allora deve essere smontato e pulito prima di prelevare l'acqua e di berla;

In caso di mancato prelievo d'acqua, si prega di controllare se la cassetta dell'acqua si trova posizionata normalmente sulla sua base; Istruzioni per lo smontaggio e la pulizia dell'erogatore d'acqua

Estrarre i componenti del serbatoio dell'acqua Estrarre i componenti del serbatoio dell'acqua a 45° obliqui verso l'alto tenendo le mani saldamente strette sui due lati dei componenti del serbatoio dell'acqua; quando le parti inferiori dei componenti del serbatoio sono separate dai componenti della valvola dell'acqua, i componenti del serbatoio possono essere estratti con un movimento orizzontale (verso l'utente);

Togliere l'anello di tenuta del serbatoio dell'acqua44

Smontaggio dei componenti della valvola dell'acqua Utilizzare il (cacciavite); la punta deve essere allineata e inserita nello spazio libero sul bordo dell'estremità che è sporgente nella parte superiore dei componenti della valvola dell'acqua. Quindi ruotare il cacciavite in senso orario o antiorario; dopo la rotazione, utilizzare la punta dell'utensile per aprire la valvola dell'acqua e quindi estrarre i componenti della valvola dell'acqua a 45° obliqui verso l'alto tirando con le mani. Attenzione: Accertarsi che il serbatoio dell'acqua sia vuoto prima di muoverlo.

I componenti della valvola dell'acqua non si possono staccare;

Smontare il serbatoio dell'acqua, il coperchio del serbatoio dell'acqua, l'anello di tenuta e la valvola dell'acqua;

Utilizzare acqua fredda o tiepida per pulire i componenti dell'erogatore d'acqua.

Pulirlo con un panno asciutto. Attenzione:

Se la soluzione detergente viene utilizzata per la pulizia dell'erogatore d'acqua, si consiglia, prima di prelevare e bere l'acqua, di scaricarne almeno 5-6 tazze dopo il rimontaggio del relativo serbatoio, in modo da evitare la presenza di residui di soluzione di pulizia.

Installazione dei componenti della valvola dell'acqua La boccola di guida sui componenti della valvola dell'acqua deve essere allineata con la scanalatura di guida sulla base; premerla con le mani a 45° obliqui verso il basso con forza, fino a quando non si sente il "click". Boccola di guida Scanalatura di guida

Installazione dell'anello di tenuta del serbatoio dell'acqua Per installare manualmente l'anello di tenuta sul fondo del serbatoio dell'acqua, assicurarsi che sia montato correttamente evitando la presenza di pieghe, disallineamenti, ecc...45

Installazione dei componenti della vasca dell'acqua La scanalatura sospesa sui componenti del serbatoio dell'acqua deve essere allineata con l'anello di sospensione sullo strato interno, e l'anello di tenuta sul fondo del serbatoio dell'acqua deve essere allineato con l'ingresso dei componenti della valvola dell'acqua. Inserirli nelle posizioni corrispondenti a 45° obliqui verso il basso premendo con le mani. Pulizia del serbatoio di raccolta dell'acqua Utilizzare un panno umido per pulirlo e poi utilizzare un panno asciutto.

Rumori all'interno dell'unità È possibile avvertire rumori insoliti all'interno dell'unità. Anche se la maggior parte di tali rumori non indica un problema, i rumori non devono essere trascurati. Tali rumori sono causati dalla circolazione del liquido refrigerante nell'impianto di raffreddamento. Con l'introduzione dei gas privi di CFC (clorofluorocarburi), la rumorosità è maggiore. Questa condizione non indica un guasto e non influisce sulle prestazioni dell'unità. Il motore del compressore emette rumori quando pompa il refrigerante nell'impianto.

Suggerimenti per una perfetta conservazione degli alimenti nell'unità

Per evitare contaminazioni batteriche, carne e pesce già cotti devono essere collocati sempre su un ripiano più in alto di quello su cui è conservata la carne e il pesce crudo. Collocare la carne e il pesce crudo in un contenitore abbastanza capiente da raccogliere i liquidi e coprirlo adeguatamente. Collocare il contenitore sullo scaffale più basso.

Lasciare spazio attorno agli alimenti per consentire la circolazione dell'aria nell'unità. Accertarsi che tutti i componenti dell'unità rimangano freddi.

Per evitare il trasferimento di odori e l'essiccazione, confezionare o coprire gli alimenti separatamente. Non avvolgere frutta e verdura.

Lasciare sempre raffreddare gli alimenti precotti prima di collocarli nell'unità, per mantenere costante la temperatura interna.

Limitare la frequenza e il tempo di apertura dello sportello per evitare la fuoriuscita dell'aria fredda dall'unità. Aprire lo sportello solo per prelevare o riporre gli alimenti.

Sostituzione della lampadina La lampadina deve essere sostituita da un tecnico professionista.46

Sbrinamento Sbrinamento automatico dei frigoriferi no-frost

Pulizia della parte interna ed esterna dell'unità

Rimuovere tutti gli scaffali e il vassoio per l'insalata. Per rimuovere il vassoio dell'insalata, rimuovere prima lo scaffale dello sportello inferiore.

Strofinare la parte interna dell'unità con una soluzione di bicarbonato di sodio ben diluito e risciacquare con acqua calda utilizzando una spugna o un panno. Asciugare completamente prima di inserire gli scaffali e il vassoio per l'insalata.

Utilizzare un panno inumidito per pulire la parte esterna e strofinarla con un prodotto per la pulizia dei mobili. Accertarsi che lo sportello sia chiuso per evitare che il prodotto per la pulizia penetri nell'unità o nelle guarnizioni magnetiche degli sportelli.

Pulire la griglia del condensatore sulla parte posteriore dell'unità e i componenti adiacenti con un aspirapolvere dotato di spazzola morbida.

Suggerimenti per la pulizia Sulla parte esterna dell'unità potrebbe formarsi condensa a causa delle variazioni della temperatura ambiente. Rimuovere i residui di umidità. Se il problema non si risolve, rivolgersi a un tecnico qualificato per ricevere assistenza.

Sostituzione della lampada interna La lampadina deve essere sostituita da un tecnico professionista.

La manipolazione e la movimentazione dell'unità richiedono particolare attenzione. Mantenere l'unità dai lati o dalla base quando viene spostata. Non sollevare mai l'unità mantenendola per i bordi della superficie superiore.

Riparazioni L'unità deve essere riparata solo da tecnici autorizzati, adoperando solo ricambi originali. Non tentare mai di riparare da soli l'unità. Eventuali riparazioni non autorizzate possono provocare lesioni o gravi malfunzionamenti. Rivolgersi a un tecnico qualificato.

Spegnimento in caso di lunghi periodi di inutilizzo Se l'unità non verrà utilizzata per lunghi periodi, scollegarla dall'alimentazione elettrica, togliere tutti gli alimenti, pulire l'elettrodomestico e lasciare socchiuso lo sportello per evitare la formazione di odori sgradevoli.

Non coprire l'uscita dell'aria e l'ingresso dell'aria di ritorno del frigorifero

Non conservare alimenti a temperatura maggiore in prossimità del sensore di temperatura

Estrarre il cassetto del vano congelatore del frigorifero e collocare gli alimenti direttamente sul separatore di vetro47

7. SOLUZIONE DEI PROBLEMI

Di seguito sono riportati alcuni esempi di problemi che possono essere risolti dall'utente. Se un problema non si risolve, rivolgersi all'assistenza post-vendita. L'unità non funziona Controllare se spina dell'unità è inserita nella presa. Tensione insufficiente. Guasto dell'alimentazione o intervento del circuito di sgancio. Odori Gli alimenti che emettono odori forti devono essere racchiusi in una pellicola. Controllare se sono presenti alimenti guasti. Accertarsi che la parte interna dell'unità sia pulita. Funzionamento del compressore per lungo tempo È normale che il frigorifero rimanga in funzione per più tempo nella stagione estiva, quando la temperatura ambiente è superiore. Non collocare nell'unità troppi alimenti contemporaneamente. Non collocare alimenti caldi nell'unità. Apertura frequente dello sportello del frigorifero. L'illuminazione non funziona Controllare se il frigorifero è scollegato dall'alimentazione e se la lampada è guasta. Lo sportello del frigorifero non è perfettamente chiuso. Stati riposti troppi alimenti o alcuni alimenti impediscono la chiusura dello sportello del frigorifero. Frigorifero inclinato. Rumori intensi Controllare se il frigorifero è al livello ed è bilanciato. Controllare se i componenti del frigorifero sono inseriti correttamente.

Il vano frigorifero può emettere calore durante il funzionamento, specialmente nella stagione estiva, a causa dell'irraggiamento del condensatore. Questo fenomeno è normale.

Condensa: il fenomeno della condensa è visibile sulla parte esterna del frigorifero e sulle guarnizioni dello sportello del congelatore quando l'umidità dell'ambiente è elevata. Questo fenomeno è normale. Rimuovere la condensa con un panno asciutto.

Ronzio: il ronzio è dovuto al funzionamento del compressore, specialmente durante l'avvio e l'arresto.

8. RISPARMIO ENERGETICO

Per risparmiare energia, attenersi alle seguenti raccomandazioni:

Installare l'elettrodomestico lontano da fonti di calore, non esposto alla luce solare diretta e in un ambiente ben ventilato.

Non introdurre alimenti caldi nel frigorifero per evitare l'aumento della temperatura interna e il funzionamento continuo del compressore.

Per garantire un'adeguata circolazione dell'aria, non introdurre quantità eccessive di alimenti.

In caso di accumulo di ghiaccio, sbrinare l'elettrodomestico per agevolare il trasferimento del freddo.

In caso di assenza di energia elettrica, tenere chiuso il più possibile lo sportello del frigorifero.

In caso di assenza di energia elettrica, tenere chiuso il più possibile lo sportello del frigorifero.

Aprire o tenere aperti gli sportelli dell'elettrodomestico per il minor tempo possibile.

Evitare di regolare il termostato su una temperatura troppo fredda.

Rimuovere la polvere accumulata sulla parte posteriore dell'elettrodomestico.48 Avvertenze energetiche

1) I frigoriferi potrebbero non funzionare regolarmente (il contenuto potrebbe scongelarsi o la temperatura

nel comparto alimenti congelati potrebbe aumentare eccessivamente) quando rimangono per lunghi periodi di tempo al di sotto del limite del freddo degli intervalli di temperatura per cui sono stati progettati.

2) Il fatto che le bevande effervescenti non devono essere conservate nei congelatori o nei comparti a

bassa temperatura, e alcuni prodotti (ad es. cubetti di ghiaccio) non devono essere consumati troppo freddi;

3) La necessità di non superare i tempi di conservazione consigliati dai produttori di alimenti per tutti i tipi

di alimenti, in particolare per gli alimenti commerciali a congelamento rapido nel congelatore e nei comparti per la conservazione di alimenti congelati;

4) Le precauzioni necessarie per evitare un aumento indesiderato della temperatura degli alimenti

congelati durante lo sbrinamento dell'elettrodomestico, ad esempio avvolgere gli alimenti freddi in vari strati di carta di giornale.

5) Il fatto che un aumento della temperatura degli alimenti congelati durante lo sbrinamento manuale, la

manutenzione o la pulizia potrebbe accorciare il periodo di conservazione degli alimenti.

6) La necessità che, per gli sportelli o i coperchi dotati di serrature e chiave, le chiavi devono essere

tenute lontane dai bambini e non in prossimità del frigorifero, per evitare che i bambini rimangano chiusi dentro.

7) Se lo sportello rimane aperto a lungo, la temperatura nei comparti dell'elettrodomestico aumenta

8) Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.

9) Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla

fonte idrica se l'acqua non è stata scaricata per 5 giorni.

10) Conservare carne e pesce crudo nel frigorifero in contenitori idonei, in modo che non gocciolino o entrino

a contatto con altri altrimenti.

11) Se il frigorifero deve rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare

lo sportello aperto per evitare lo sviluppo di muffa all'interno dell'elettrodomestico.49

9. SMALTIMENTO DEI VECCHI ELETTRODOMESTICI

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE). Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto:

Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici.

Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli. In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito. Conformità L'applicazione del contrassegno sul prodotto garantisce la conformità a tutti i requisiti in materia di sicurezza, salute e ambiente previsti dalla legge.50 Español Índice

Dodatne informacije o proizvodu potražite na https://eprel.ec.europa.eu/ ili skenirajte QR na energetskoj naljepnici isporučenoj s uređajemIT Per i frigoriferi cantina: «Apparecchio destinato esclusivamente alla conservazione del vino» Per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso» Per gli apparecchi senza uno scomparto a 4 stelle: «Apparecchio di refrigerazione non idoneo al congelamento di alimenti»

CONSERVAZIONE DEGLI ALIMENTI

Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante Vani frigoriferi Tipo di alimento Porta o balconi del vano frigorifero

• Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.

• Non conservare alimenti deperibili. Cassetto crisper (cassetto insalata)

• Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.

• Non conservare banane, cipolle, patate, aglio in frigorifero. Ripiano frigorifero - centrale

• Prodotti lattiero-caseari, uova Ripiano frigorifero - top

• Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi. Cassetto/i congelatore/vassoio

• Alimenti per la conservazione a lungo termine.

• Cassetto inferiore per carne cruda, pollame, pesce.

• Cassetto centrale per verdure surgelate, patatine.

• Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a - 18°C nel vano freezer.

• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.

• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).POSIZIONAMENTO Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell’etichetta dell’apparecchio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»

• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»

• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»

• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall’immissione sul mercato dell’ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall’immissione sul mercato dell’ultima unità del modello;

GARANZIA La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

ASSISTENZA TECNICA Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/

Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica
