MANUALE UTENTE 4 Stagioni G5V008 G3 Ferrari

Ventilatore a Colonna Elettronico

Stand fan

4 STAGIONI

ITA: INDICE

Simbologia. p. 2

Avvertenze di sicurezza. p. 3

Informazioni d'uso. p. 5

G5V008. p. 5

Nomenclatura. p. 5

Montaggio. p. 5

Funzionamento p.6

Oscillazione. p.6

Timer p.6

Funzione Sleep e Natural. p. 6

Telecomando. p.6

Pulizia p. 7

Caratteristiche tecniche p.7

Trattamento dei rifiuti delle apparecchiature elettriche

ed elettroniche. p. 25

ENG: INDEX

Symbols. p. 2

G5V008. p. 5

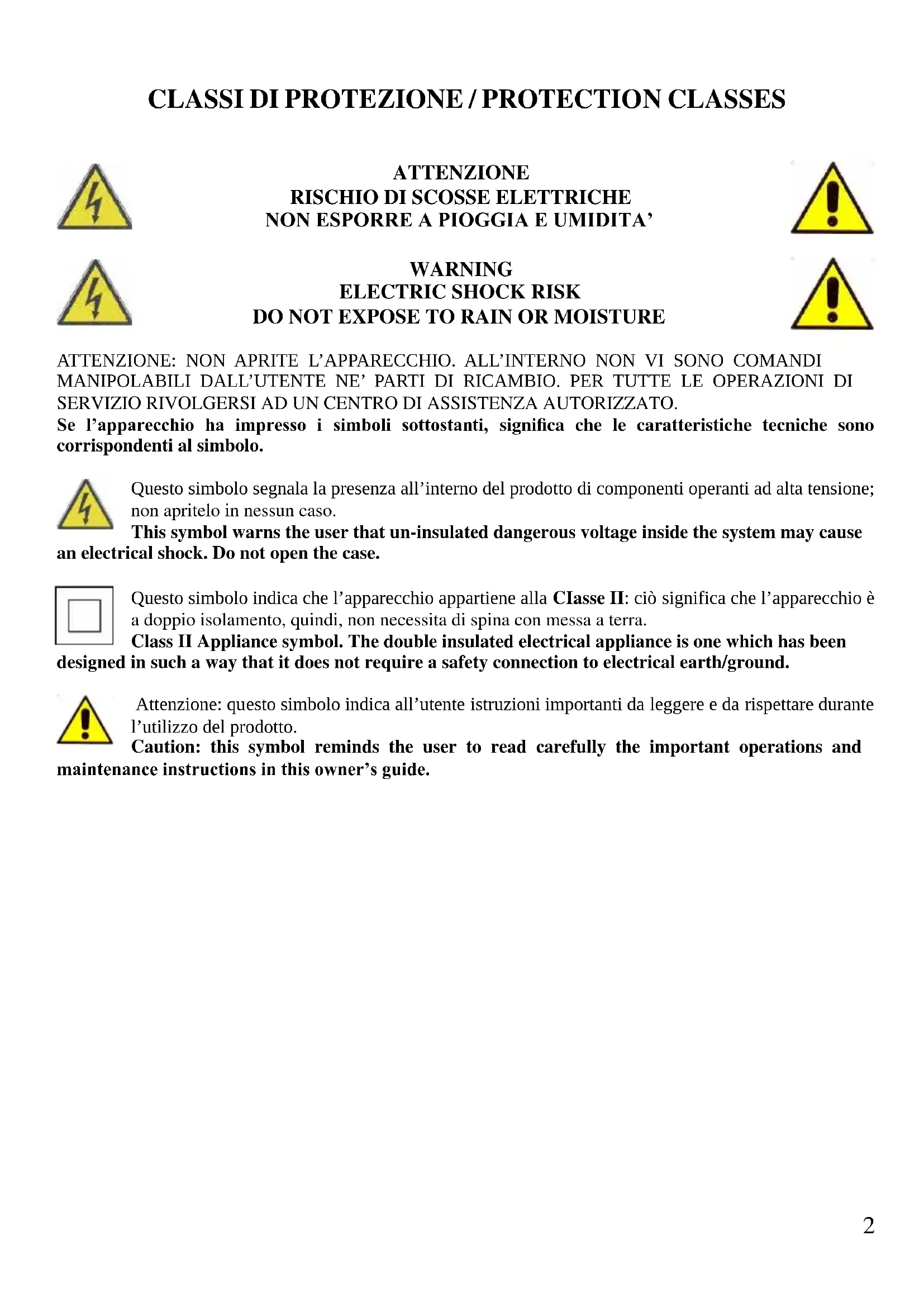

Se l'apparecchio ha impresso i symboli sottostanti, significa che le caratteristiche tecniche sono correspondenti al symbolo.

Questo significolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo symbolo indica che l'apparecchio appartiene alla Classe II: ciò significica che l'apparecchio è a doppio isolamento, quando, non necessita di spina con messa a terra.

Attenzione: quello significato indica all'utente istruzioni importanti da leggere e da rispetto durante l'utilizzo del prodotto.

Di seguito sono riportate importantiindicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura quello libretto per agli ulteriore consultazione;utilizzare il prodotto solo nel modo significato dal presente libretto di istruzioni;ogni altri uso è da considerare improprio e pericoloso;perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzato e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione cui po sono causare danni a persone, animali o cose, per i quali il costruttore non sono essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolonghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolonghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sua fuori uso e si sua deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

• Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo pensolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzato il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuito; fare riparare il prodotto da un centro di assistenza autorizzato.
• Non esporre il prodotto a condizioni atmospheriche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.
• Questo appearecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza o esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevutoistruzioni circa l'uso in sicurezza dell'apparecchio; I operazioni di pulizia e di manutenzione non devonoessere effettuate da bambini a meno che non abbiano piadis 8 anni e siano sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Tenere il prodotto ed il cavo di alimentazione fuori dall'portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di quasto e/o di cattivo funzionamento non manometter l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifiche similare, in modo da prevenir agli rischio. Il mancat rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo appearecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usatoattraverso timer esterni o telecomandi. Prima di agliutilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

INFORMAZIONI D'USO

• Eseguire il montaggio in modo completo e seguito scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l'apparecchio incustodito quando è in funzione. Staccare la spina al termine di anni utilizzato.
• Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.
• Prima di effettuare qualsiasi operazione di pulizia staccare la spina alla presa elettrica.
• Prima di agli utilizzato svolgere il cavo di alimentazione.
• Non insere nulla nelle griglie di protezione.
• Non ostruire in alcun modo le griglie di protezione.
• Posizioneare su superfici solide e stabili e lontano da finestre o correnti d'aria.

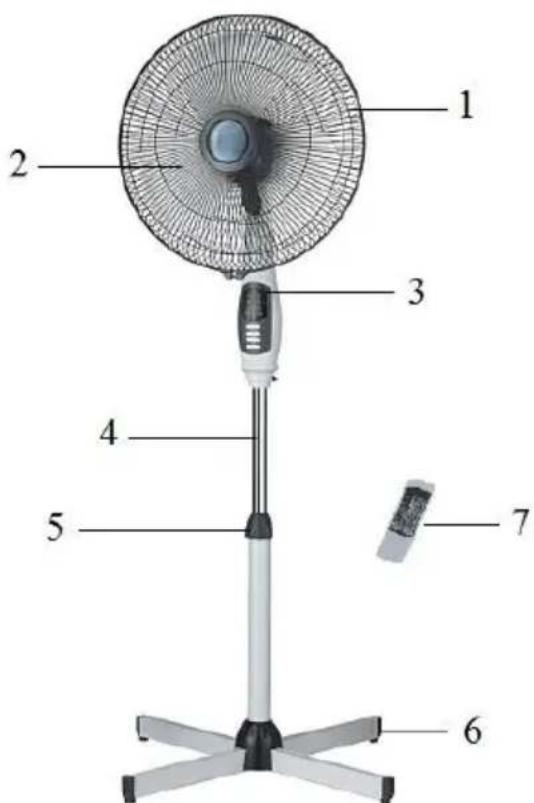

NOMENCLATURA G5V008

1 Griglia di protezione anteriore
2 Ventola
3 Display di funzionamento
4 Tubo superiore
5 Manopola regolazione altezza
6 Base
7 Telecomando

MONTAGGIO

Il motore del ventilatore può funzionare ancè se le griglie di protezione non sono più recente state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo scrupoloso.

1) Incastrare le 2 barre in modo da formare una croce.
2) Posizione are il tubo inferiore al centro della base allineando i

fori presenti sulla base con le asole sulla parte inferiore del tubo. Avvitare le 4 viti per il fissaggio, stringendo con forza.

3) Svitare e togliere dal tubo la manopola di regolazione dell'altezza (5).
4) Inserire nel tubo la cover di plastica nera della base per coprir le viti di fissaggio.
5) Estrarre il tubo superiore (4) dal tubo inferiore per la lunghezza desiderata e fissare riavvitando la manopola (5).
6) Inserire il corpo motore nell'estremita libera del tubo superiore (4) e bloccare le due parti.
7) Posizione are la griglia posteriore con la maniglia metallica rivolta verso l'alto. Far combaciare i fori presenti nella parte centrale della griglia con i piolini presenti nella plastica e bloccare le due parti con il fermo.

8) Inserire la ventola nell'albero motore ed avvitare il fermo.
9) Allentare la vite presente nell'anello di fissaggio. Non svitare completenessla vite.
10) Posizione r'anello di fissaggio con la vite posizionata in basso.
11) Posizione are la griglia anteriore davanti alla griglia posteriori e fissare le clip.
12) Riavvitare la vite dell'anello di fissaggio per fissare le due griglic.

Il montaggio del ventilatore è così completato.

FUNZIONAMENTO

Al terme del montaggio installare il prodotto come indicate nelle Informazioni d'uso e collegare la spina alla presa elettrica. La spia di funzionamento (POW) sul display (3) si illuminera. La velocità di rotazione della ventola e quando la forza della ventilazione, possono essere regolati premendo ripetutamente il pulsante ON/SPEED sul display (3) o sul telecomando (7) come indicate in seguito:

• LOW: ventilatore acceso a velocità Bassa
• MID: ventilatore acceso a velocità media
• HIGH: ventilatore acceso a velocità alta

OSCILLAZIONE

L'oscillazione in orizzontale della testa del ventilatore è possible solo a ventilatore acceso e si attiva premendo il pulsante SWING sul telecomando (7) o il relativo pulsante sul display (3). Premere nuovamente per disattivare la funzione.

TIMER

Il ventilatore G5V008 è dotato di un timer 4 ore. Premere il pulsante TIMER sul telecomando se si desidera temporizzare lo spegnimento del ventilatore dopo un dato per il tempo (tra 30 minuti e 4 ore). Premere 1 volta per impostare lo spegnimento durante 30 minuti di utilizzo, 2 volte per impostare 1 ora, 3 volte per impostare 2 ore per funzionamento e 4 volte per spegnere automaticamente il ventilatore durante 4 ore d'uso. Le lui di funzione dil display (3) del ventilatore si accenderanno per indicare il tempo impostato.

FUNZIONE NATURAL E SLEEP

Premendo una volta il pulsante MODE sul telecommando si attiva la funzione NATURAL e la spia NTRL si accende sul display. Questa modalità riproduce il soffio naturale del vento, secondo alcuni cicli preimpostati che regolano la potenza automaticamente da un soffio leggero e folate più potenti.

Premendo nuovamente il pulsante MODE si attiva la funzione SLEEP e la spia SLP si accende sul display. Questa funzione è ideale la notte; i cieli di ventilazione sono preimpostati e cambiano agli 30 minuti alternando folate potenti e leggere con momenti di pausa e spegnimento per un maggior comfort durante il sonno.

TELECOMANDO

Apriere il coperchioippo sul retro del telecomando ed insere 2 batterie da 1,5V di tipo AAA rispetto la corretta polarità indicata (+/-) all'interno del vano. Richiudere lo sportello prima di utilizzato il telecomando. NOTE

• Non usare una vecchia ed una nuova batteria contemporaneamente.
• Rimuovere le batterie qualora si preveda di non utilizzato il telecomando per un lungo periodo.
• Il periodo consigliato di efficienza di una batteria conformmente alle norme IEC dovrebbe essere di circa 6-12 mesi di utilizzo normale. Il periodo effettivo consigliato è riportato sulla batteria stessa o sulla confezione. Qualora venisse usata più a lungo o se si usa una batteria non indicata, l'eventuale fuoriuscita di acido della batteria potrebbe danneggiare il telecomando.
• Al terme della durata delle batterie, queste devono essere eliminare separatamente dai rifuti solidi urbani. Si raccomanda pertanto di eliminare le batterie asauste in modo corretto affidandole ad un centro di raccolta differenziata locale oppure ad un centro di reciclaggio.

PULIZIA

Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In agli caso evitare che schizzi d'acqua o di liquidi raggiungano il corpo. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti. Asciuagare bene prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

Alimentazione: AC 230V 50Hz . Potenza massima in ingresso 55W
- Avvolgimento motore 100% rame,enza alluminio
- Diametro delle pale: 40cm - Altezza regolabile
- 3 velocità di funzionamento
Timer-Funzione Sleep e Natural-Telecomando
- Oscillazione automatica orizzontale

Al termine del suo periodo di vita, il prodotto va smaltito seguondo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifuito di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occupera dello smaltimento del prodotto secondo quando prescritto alla legge.

Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguito le corrette procedure di smaltimento.

Il significato lostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicate in quello paragrafo ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm ) è possibile riportare il prodotto al rivenditore sulla obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere quello manuale in formato elettronico, contattare il numero di Telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi appearecchi modifiche ELETTRICHE - TECHNICHE - ESTETICHE e/o sostuire parti alla cun preavviso, ove lo ritenesse più opportuno, per offrir un prodotto sempre più fidabile, di lunga durata e con TECHNOologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione

Europea ed è pertanto marcato con il marchio CE

TREVIDEA S.R.L. - Strada Consolare Rimini - San Marino n. 62 - 47924 - RIMINI (RN) - ITALY
