Tipo di prodotto	Lavatrice
Marca	Haier
Modello	HW07CPW14639N
Capacità di lavaggio	7 kg
Velocità di centrifuga massima	1400 giri/min
Dimensioni (L x A x P)	60 x 85 x 50 cm
Peso netto	65 kg
Classe energetica	A++
Livello sonoro lavaggio / centrifuga	56 dB / 75 dB
Tipo di carico	Frontale
Numero di programmi	15
Funzioni speciali	Partenza ritardata, Sicurezza bambini, Risciacquo extra
Materiale del cestello	Inox
Sistema antigoccia	Sì
Tipo di motore	Motore inverter
Dimensioni dell'oblò	30 cm
Pezzi di ricambio disponibili	Guarnizione porta, serratura porta, cerniera, cassetto detersivo
Manutenzione regolare	Pulizia del cassetto detersivo, del filtro, della guarnizione porta
Riparabilità	Indice di riparabilità elevato, pezzi accessibili

Domande frequenti - HW07CPW14639N HAIER

Come pulire il cassetto del detersivo?

Per pulire il cassetto del detersivo, aprilo completamente, tiralo verso l'esterno con entrambe le mani, poi sgancia il frontalino facendo attenzione ai ganci. Sciacqua con acqua tiepida e asciuga prima di rimontare.

Come sostituire la guarnizione della porta?

Apri l'oblò, rimuovi il collarino esterno con un cacciavite piatto, stacca il lembo della guarnizione, poi con un cacciavite rimuovi il collarino del tubo. Rimuovi la vecchia guarnizione e posiziona quella nuova allineando le tacche. Riavvolgi i collarini stringendo con una pinza.

Come cambiare la serratura della porta?

Scollega l'apparecchio. Rimuovi le viti di fissaggio della serratura con una chiave Torx, scollega i connettori annotando la loro posizione (attenzione ai faston). Per accedere, potrebbe essere necessario smontare il piano di lavoro e il pannello di controllo. Rimonta in ordine inverso.

Come invertire il senso di apertura dell'oblò?

Svita le viti della cerniera con una chiave Torx n°25, rimuovi l'oblò. Sul nuovo lato, riposiziona la cerniera facendo attenzione a non perdere i cuscinetti. Per alcuni modelli, usa anche una chiave regolabile flessibile n°7.

Perché la mia lavatrice non scarica l'acqua?

Controlla prima il filtro di scarico (situato in basso a destra): svitalo e puliscilo. Assicurati che il tubo di scarico non sia piegato o ostruito. Se il problema persiste, la pompa di scarico potrebbe essere difettosa.

Come decalcificare la mia lavatrice?

Usa un decalcificante specifico per lavatrici o aceto bianco. Avvia un programma a 90°C a vuoto con il prodotto nel vano principale. Ripeti ogni 2-3 mesi in base alla durezza dell'acqua.

Cosa fare se il cestello non gira?

Controlla prima che il fusibile o l'interruttore automatico non sia scattato. Assicurati che la porta sia ben chiusa. Se il motore è silenzioso, il problema potrebbe essere del motore o della scheda elettronica. Contatta un professionista.

Come mantenere la guarnizione della porta?

Pulisci regolarmente la guarnizione con un panno umido e aceto bianco per evitare muffe. Lascia la porta socchiusa dopo ogni lavaggio per arieggiare.

Cosa significa il codice errore EXX?

I codici errore variano in base ai modelli. E09 di solito indica un problema di scarico, E23 un problema del sensore di livello acqua. Consulta il manuale per il significato esatto.

Dove trovare i pezzi di ricambio per questo modello?

I pezzi di ricambio come la guarnizione, la serratura, la cerniera e il cassetto del detersivo sono disponibili presso i rivenditori autorizzati Haier o su siti specializzati. Usa il numero modello HW07CPW14639N per ordinarli.

MANUALE UTENTE HW07CPW14639N HAIER

ITALIANIT IISTRUZIONI DI RIPARAZIONI

DUTCHNL REPARATIE-INSTRUCTIES

POLISHPL INISTRUKCJE NAPRAWY

PORTUGUESEPT INSTRUÇOES DE REPARACAO

ROMANIAN RO | INSTRUCTION DE REPARARE

SLOVENIAN SL | NAVODILA ZA POPRAVILO

SLOVAK SK | POKNY PRE OPRAVY

2 Usando il caccavite 125, rimuovere le viti che tengono fi sata la cerniera all'elett rodomesti co

3 Tirare I'oblodall'to erimuoverlo

OBLI TIPO2 UTENSILI-CACCIAVITE T25,CHIAVE A TUBO7

1 Apirel'oblo

2 Rimuovere il coperchio\ dopo aver rimosso le viti

3 Rimuovere le viti della cerniera in plastica

4 Tirare I'oblò dall'alto e rimuoverlo

Haier

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI-CACCIAVITE TORX T25

1

Aprire l'oblo

4

Rimuovere tutte e le viti dell'oblo

2

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

5

Separare la cornice dal controteaio

3

Tirare I'oblo dall'alto erimuoverlo

6

Sosti tuite la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI-CACCIAVITE TORX T25, CHIAVE A TUBO 7

1

Aprire I'oblo

4

Tirare I'oblo dall'to erimuoverlo

7

Una volta rimossa la clip, staccare lo sportello alla guaranzione per poter acceder all'interno dell'apparechio

2

Rimuovere il coperchio dopo aver rimioso le viti

5

Rimuovere il perno

8

Rimuovere le viti esterne alla cerniera

3

Rimuovere le viti della cerniera in plastica

6

Rimuovere la clip dello sportello

9

Rimuovere le viti all'interno

dellelettrodomesti co con la chiave a tubo 7. Rimuoverelacerniera

Chiusura di sicurezza dello sportello

S T R U Z I O N I

CHIUSURA DISICUREZZA DELLOSPORTELLO | TIPO 1 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriré l'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa a fascett a, staccare lo sportello dallaguanizione per poter accederate all'interno dell'appareccchio

4 Uti lizzare il caccavigte Torx per rimuovere le viti che tengono fi sata la chiussa di sicurezza dello sportello e premere sul suoermo.

5 Rimuovere la chiusura di sicurezza dello sportello

6 Disconnett ere il cabaggio; in caso di connett ore faston, prestare att enzione a non inverte re il cabaggio

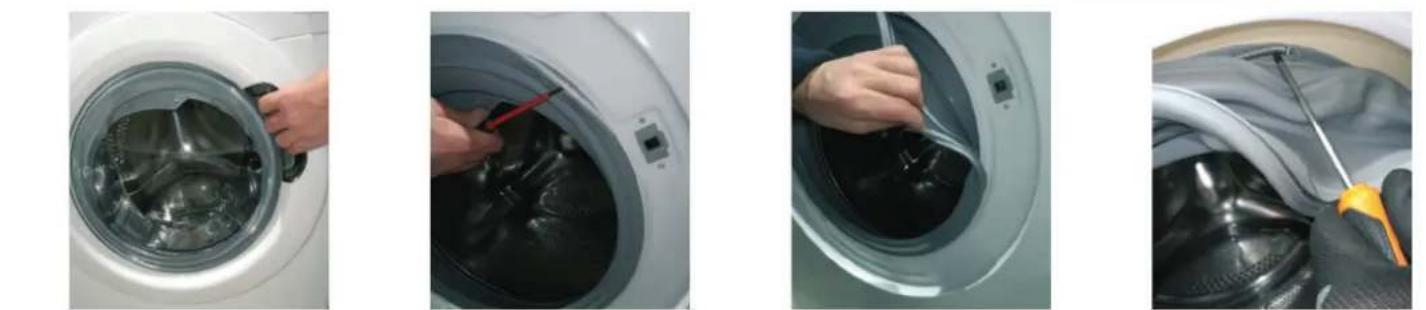

CHIUSURA DISICUREZZA DELLO SPORTELLO | TIPO 2 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriere'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter acceder alle interno dell'apparechio

4 Ult lizzare i caccavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello

5 Smontare il piano superiore e i profi li

6 Smontare il dispensere la cornice

7 Rimuovere la chiusura di sicurezza dello sportello

8 Rimuovere la protezione anti allagamento

9 Sosti ture la chiusura di sicurezza dello sportello facendo att enione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

GUARNIZIONDELLOSPORTELLO UTENSILI-CACCIAVITERTORX,PINZA,CACCIAVITEPIATTO,DUE CHIAVINGLES17

1

Aprirel'oblo

2

Servisi del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3

Una volta rimossala fascett a, staccare lo sportello alla guarnizione per poter accedere all'interno dell'apparecchio

4

Serviri del cacciavite piatt o, rimuovere la fascett a sulla vasca

Rimuovere la guarnizione

6

Posizionare la nuova guarnizione, facendo att enzione agli incastri per il positizimento

1 d

Inserire la fascett a sullato della vasca

Stringere la fascett a sulla vasca uti lizzando gli attrezzi

9

Posizione la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

CASSETTO DEL DETERSIVO

1

Aprire il cassetto del detersivo

2

Servendosi di due mani, estrarlo con fermezza

3

Sganciare la maschera dal cassetto del detersivo, facendo att enzione a non rompere i ganci

DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL

1 Open het deurglas
