HC 170 - Macchine per confezionamento sottovuoto CASO - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HC 170 CASO in formato PDF.
| Tipo di prodotto | Macchina per sottovuoto |
| Marca | CASO |
| Modello | HC 170 |
| Alimentazione | 220-240 V, 50 Hz |
| Potenza | 110 W |
| Dimensioni (L x A x P) | 40 x 12 x 16 cm |
| Peso netto | 1770 g |
| Funzioni principali | Aspirazione automatica e manuale, saldatura a secco/umido, aspirazione per contenitori tramite tubo |
| Accessori inclusi | 10 sacchetti (20 x 30 cm), tubo, manuale d'uso |
| Materiale | Plastica e acciaio inossidabile |
| Sicurezza | Nastro di saldatura caldo (non toccare), arresto di emergenza, protezione contro il surriscaldamento |
| Pulizia | Esterno: panno umido; interno: tovagliolo di carta; guarnizione in gomma: lavabile con acqua saponata |
| Garanzia | 24 mesi |
| Riparabilità | Riparazioni da un professionista autorizzato dal produttore |
Domande frequenti - HC 170 CASO
Domande degli utenti su HC 170 CASO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macchine per confezionamento sottovuoto in formato PDF gratuitamente! Trova il tuo manuale HC 170 - CASO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HC 170 del marchio CASO.
MANUALE UTENTE HC 170 CASO
33.3 Indicazioni d'avvertenza 66
33.4 Limitazione della responsabilità 67
33.5 Tutela dei diritti d'autore....67
34 Sicurezza....68
34.1 Utilizzo conforme alle disposizioni....68
34.2 Indicazioni generali di sicurezza....68
34.3 Fonti di pericolo ....70
34.3.1 Pericolo di ustioni 70
34.3.2 Pericolo d'incendio 70
34.3.3 Pericolo dovuto a corrente elettrica 70
34.3.4 Informazioni di sicurezza per la conservazione del cibo....71
35 Messa in funzione....72
35.1 Indicazioni di sicurezza ....72
35.2 Insieme della fornitura ed ispezione trasporto....72
35.3 Funzioni....72
35.4 Disimballaggio....73
35.5 Smaltimento dell'involucro....73
35.6 Posizionamento....73
35.6.1 Requisiti del luogo di posizionamento 73
35.7 Connessione elettrica....73
36 Costruzione e funzione....74
36.1 Panoramica complessiva....74
36.2 Elementi di comando 75
36.3 Targhetta di omologazione....76
37 Utilizzo e funzionamento ....76
37.1 Sacchetti in rotoli 76
37.2 Confezionamento sotto vuoto in un sacchetto derivante dal rotolo....76
37.3 Confezionamento sotto vuoto in un sacchetto....77
37.4 Confezionamento sotto vuoto in un contenitore del vuoto....78
37.5 Uso della funzione „Potenza regolabile del vuoto“....78
37.6 Uso della funzione „Tempo di saldatura selezionabile“ 79
37.7 Apertura di un sacchetto sigillato....79
37.8 Conservazione del sistema di sigillamento sottovuoto:....79
38 Pulizia e cura....80
38.1 Indicazioni di sicurezza ....80
38.2 La pulizia....80
39 Eliminazione malfunzionamenti 81
39.1 Indicazioni di sicurezza ....81
39.2 Cause malfunzionamenti e risoluzione 81
40 Smaltimento dell'apparecchio obsoleto....82
41 Garanzia 82
42 Dati tecnici 83

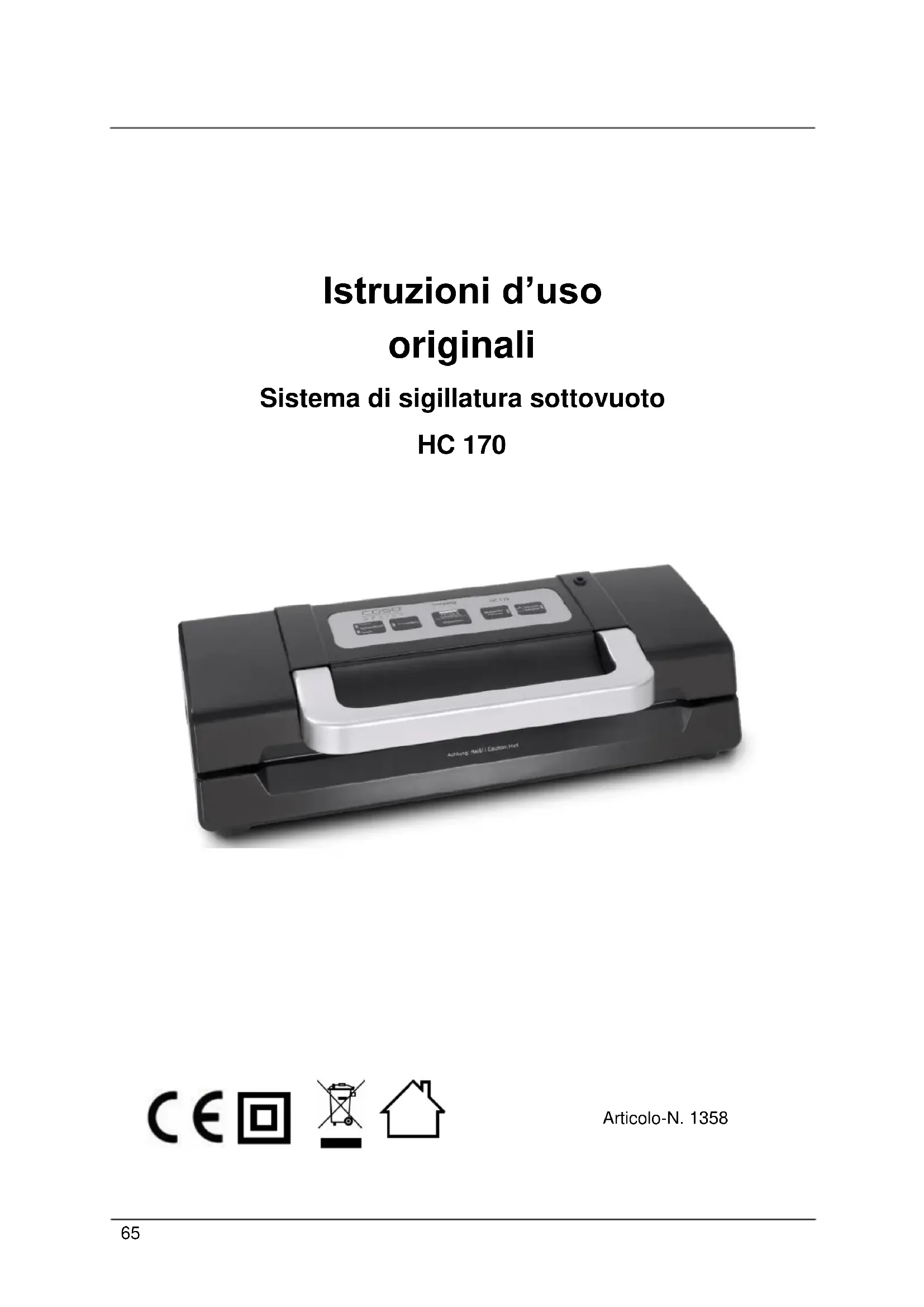

Istruzioni d'uso originali
Sistema di sigillatura sottovuoto

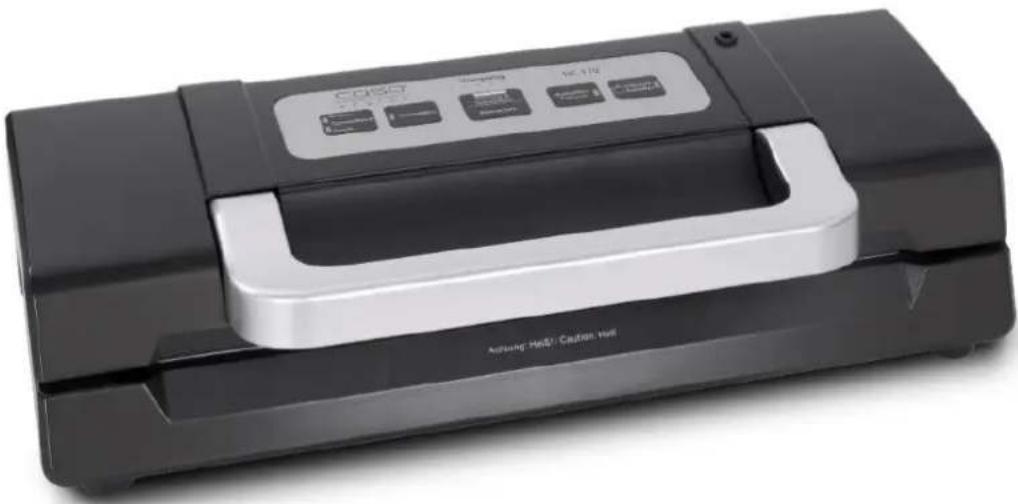

HC 170
Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni.
Il Suo HC 170 le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato.
Ci auguriamo che il suo utilizzo Le procuri molta gioia.
33.2 Informazioni su queste istruzioni d'uso
Queste istruzioni d'uso sono una componente del HC 170 (di seguito chiamato l'apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell'apparecchio.
Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell'apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la:
- messa in funzione,
- l'utilizzo,
- l'eliminazione di malfunzionamenti e/o
- la pulizia
dell'apparecchio.
Conservi queste istruzioni d'uso e le passi insieme all'apparecchio al successivo proprietario.
33.3 Indicazioni d'avvertenza
Nelle presenti istruzioni d'uso vengono utilizzate le seguenti indicazioni d'avvertenza:
⚠GEFAHR
Pericolo
Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente.
Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni.
▶ Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone.
⚠️WARNUNG
Avviso
Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale.
Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni.
▶ Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.
▲VORSICHT Attenzione
Un'indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale.
Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità.
▶ Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.
HINWEIS Indicazione
Un indicazione contrassegna inoltre delle informazioni, che facilitano l'utilizzo della macchina.
33.4 Limitazione della responsabilità
Tutte le informazioni tecniche, tutti i dati e le indicazioni per l'installazione, il funzionamento e la cura, contenute in queste istruzioni d'uso, corrispondono all'ultimo stato dell'arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza.
Dalle indicazioni, le figure e le descrizioni in queste istruzioni d'uso non possono derivare pretese di nessun tipo.
Il produttore non assume alcuna responsabilità per danni dovuti:
- Alla mancata osservanza delle istruzioni d'uso
- All'utilizzo non conforme alle disposizioni
• A riparazioni inadeguate - A modifiche tecniche, modifiche dell'apparecchio
- All'utilizzo di pezzi di ricambio non autorizzati
Non è consigliabile apportare modifiche dell'apparecchio, le quali non sono coperte da garanzia.
Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.
33.5 Tutela dei diritti d'autore
Questo documento è coperto dalla tutela per i diritti d'autore.
La Braukmann GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale.
Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.
34 Sicurezza
In questo capitolo riceverà importanti indicazioni sulla sicurezza nell'utilizzo dell'apparecchio.
Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.
34.1 Utilizzo conforme alle disposizioni
Questo apparecchio è previsto solo per l'utilizzo in un ambiente domestico, al aspira l'aria dal sacchetto e sigilla il sacchetto. Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato.
▲WARNUNG Avviso
Pericolo per un utilizzo non conforme alle disposizioni!
Dall'apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente.
Utilizzare l'apparecchio esclusivamente in conformità alle disposizioni.
Rispettare le procedure descritte in queste istruzioni d'uso.
Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse. L'utilizzo avviene a rischio esclusivo dell'operatore.
34.2 Indicazioni generali di sicurezza
HINWEIS Indicazione
Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio:
▶ Controlli prima dell'utilizzo, che l'apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato.
▶ Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli.
▶ Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni, se sono sorvegliati o istruiti sull'uso sicuro dell'apparecchio e hanno compreso i rischi che ne derivano. Non fare giocare i bambini con l'apparecchio.
▶ Tenere lontano dai bambini di età inferiore a 8 anni l'apparecchio e il suo cavo di alimentazione.
HINWEIS Indicazione
▶ La pulizia e la manutenzione utente non devono essere eseguite da bambini, eccetto questi hanno l'età di 8 anni o maggiore e che vengano sorvegliati.
L'apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e/o conoscenza se sono sorvegliate o istruite sull'uso sicuro dell'apparecchiatura e hanno compreso i rischi che ne derivano.
▶ Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadeguate possono verificarsi pericoli per l'utilizzatore.
▶ Una riparazione dell'apparecchio durante il periodo di garanzia dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono.
▶ Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti.
▶ Non lasciare l'apparecchio incustodito durante il suo funzionamento.
▶ Per disinserire la presa, afferrare la presa stessa e non il cavo elettrico per evitare incidenti.
▶ Non immergere l'apparecchio nell'acqua e in altri liquidi e non metterli nella lavastoviglie.
▶ Per la conservazione chiudere il coperchio solo leggermente, non bloccarlo con la chiave, si deformano le guarnizioni e alterare il funzionamento della macchina.
34.3 Fonti di pericolo
34.3.1 Pericolo di ustioni
⚠️WARNUNG Avviso
La barra saldatura dell'apparecchio diventa molto caldo.
Osservare la seguente avvertenza di sicurezza, per non scottarsi se stessi o altri:
▶ Per prevenire eventuali ustioni, mai toccare la barra di saldatura direttamente dopo la saldatura.
In caso di utilizzo inadeguato dell'apparecchio, sussiste pericolo d'incendio mediante l'incendiarsi del contenuto.
Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d'incendio:
▶ Non posizioni l'apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile.
▶ Tenere l'apparecchio di lontano da fonti di calore (gas, elettricità, bruciatori, forni caldi).
34.3.3 Pericolo dovuto a corrente elettrica
▲GEFAHR Pericolo di vita dovuto a corrente elettrica!
In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica:
▶ Non mettere in funzione l'apparecchio quando il cavo elettrico o la spina sono danneggiati, se non funziona correttamente oppure è stato fatto cadere o è danneggiato. Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli.
AGEFAHR Pericolo
Non aprire in nessun caso la scatola dell'apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell'apparecchio.
▶ Prima di connettere l'apparecchio o di utilizzarlo, assicurarsi che le mani siano asciutte e in posizione sicura.
▶ Non inserire oggetti nelle aperture dell'apparecchio.
34.3.4 Informazioni di sicurezza per la conservazione del cibo.
Questo sistema di condizionamento sotto vuoto cambierà il vostro modo di acquistare e conservare il cibo. Una volta fatta l'abitudine al condizionamento sotto vuoto, diventerà parte integrante del modo di gestire gli alimenti. Quando si usa quest'apparecchio per sigillare cibo sotto vuoto, è necessario seguire procedure ben definite per ottenere qualità e sicurezza a livello alimentare.
HINWEIS Indicazione
Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio:
Se generi deperibili sono stati riscaldati, scongelati o non refrigerati, devono essere consumati immediatamente.
▶ Prima di realizzare la confezione sottovuoto, è necessario pulirsi le mani e tutti gli strumenti e le superfici usate durante l'operazione.
Dopo averli messi sottovuoto, refrigerare o congelare immediatamente i generi deperibili, e non lasciarli a temperatura ambiente.
La durata di conservazione di alimenti secchi come noci, noci di cocco o cereali sarà prolungata grazie al condizionamento sottovuoto e alla conservazione in un luogo fresco e buio. L'ossigeno e la temperatura elevata faranno irrancidire i contenuti grassi degli alimenti.
▶ Per aumentare la durata di conservazione di alcuni tipi di frutta e verdura, come mele, banane patate e ortaggi con radici, e consigliabile sbucciarli prima di confezionarli sottovuoto.
▶ Verdure come broccoli, cavolfiori e cavoli freschi emettono gas se conservati sottovuoto; è dunque necessario sbollentarli e congelarli prima di sigillarli sottovuoto.
35 Messa in funzione
In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell'apparecchio. Osservi le indicazioni per evitare pericoli e danni.
35.1 Indicazioni di sicurezza
▲WARNUNG Avviso
Con la messa in funzione dell'apparecchio possono verificarsi lesioni a persone e danni alle cose! Di seguito osservi le indicazioni di sicurezza per evitare i pericoli:
Materiali d'imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.
35.2 Insieme della fornitura ed ispezione trasporto
II HC 170 viene fornito standard con le seguenti componenti:
- Sistema di sigillatura sottovuoto HC 170
• 10 buste professionali in dotazione (20 x 30 cm)
- Tubo flessibile per vuoto
- Istruzioni d'uso
HINWEIS Indicazione
▶ Controlli che la fornitura sia completa e non presenti danni visibili.
▶ Segnali immediatamente al spedizioniere, all'assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.
35.3 Funzioni
La funzione principale di quest'apparecchio è di conservare una gran varietà di alimenti e mantenere a lungo freschezza e sapore a vostro vantaggio. In generale, il condizionamento sotto vuoto mantiene il cibo fresco per un periodo di tempo otto volte più lungo rispetto ai metodi tradizionali di conservazione del cibo. Quando quest'apparecchio diventerà una parte indispensabile della vostra vita, limiterà il deterioramento degli alimenti e permetterà di risparmiare spese:
- Cuocere in anticipo, confezionare sotto vuoto e conservare porzioni singole o pasti interi.
- Preparare anticipatamente gli alimenti destinati a picnic, campeggio o barbecue.
- Eliminare le ustioni da congelamento.
- Confezionare alimenti come carne, pesce, pollame, frutti di mare e verdure da congelare o refrigerare.
- Confezionare alimenti secchi come fagioli, noci, o cereali per lunga conservazione.
- Questo sistema serve anche a conservare e proteggere altri oggetti preziosi come fotografie, documenti importanti, collezioni di francobolli, libri da collezione, gioielli, carte, fumetti. Può anche servire per proteggere articoli di ferramenta come viti, chiodi, dadi o bulloni. Può infine conservare medicine, cerotti e altri articoli di pronto soccorso ecc.
35.4 Disimballaggio
Per il disimballaggio dell'apparecchio, proceda come segue:
- Estragga l'apparecchio dal cartone e tolga il materiale d'imballaggio.
35.5 Smaltimento dell'involucro
L'involucro protegge l'apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili. Ricondurre l'imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo.
HINWEIS Indicazione
▶ Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l'apparecchio, in caso di necessità.
35.6 Posizionamento
35.6.1 Requisiti del luogo di posizionamento
Per un funzionamento sicuro privo di errori dell'apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti:
- L'apparecchio deve essere posizionato su una superficie solida, piatta, orizzontale e resistente al calore, con una portata sufficiente per il forno ed il preparato da cuocere presumibilmente più pesante, che possa essere preparato.
- Scelga il luogo di posizionamento in modo tale, che i bambini non possano raggiungere le superfici calde dell'apparecchio.
- Non posizioni l'apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile.
- Non spostare il sistema di sigillamento sottovuoto quando è in funzione.
- L'apparecchio necessita una sufficiente aerazione per un funzionamento corretto. Lasci 10 cm di spazio libero sopra, 10 cm dietro e 5 cm su entrambi i lati.
- La presa dovrà essere facilmente accessibile, in modo tale che il cavo elettrico possa essere facilmente estratto, in casi d'emergenza.
- Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari (per esempio navi) dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati.
35.7 Connessione elettrica
Per un funzionamento sicuro e privo di errori dell'apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica.
- Prima di connettere l'apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull'apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato.
- La spina dovrà essere assicurata mediante un interruttore di protezione 16°.
- La connessione dell'apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L'utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d'incendio collegato all'uso di queste.
- Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto il forno o sopra superfici calde o dai bordi taglienti.
- La sicurezza elettrica dell'apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. Il funzionamento con una presa senza conduttore di terra è vietato. In caso di dubbio, faccia controllare l'installazione di casa mediante un tecnico elettricista specializzato.
Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta.
36 Costruzione e funzione
In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell'apparecchio.

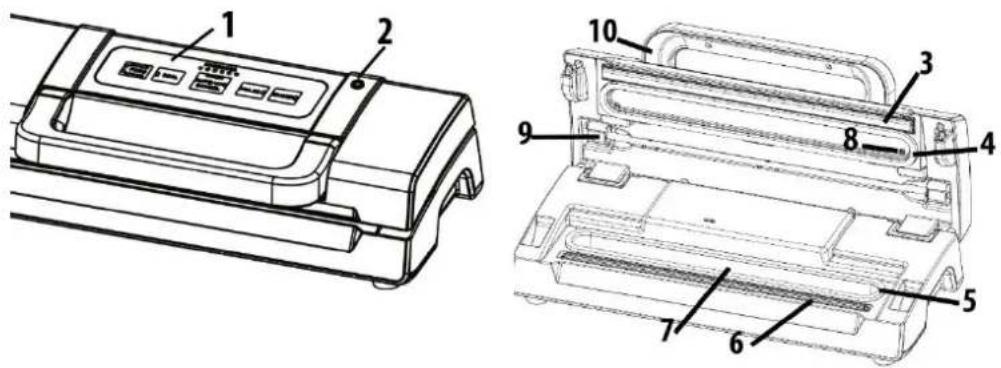

36.1 Panoramica complessiva
1 Pannello comandi
2 Connessione - Per tubo per sottovuoto
3 Guarnizione di gomma (la quale preme il sacchetto contro la barra di saldatura)
4 Guarnizione superiore + 5 Guarnizione inferiore
6 Barra saldatura: Contiene un cavo riscaldato ricoperto da Teflon che permette la sigillatura senza che il sacchetto aderisca alla barra.
⚠️WARNUNG Avviso
La barra saldatura dell'apparecchio diventa molto caldo. Osservare la seguente avvertenza di sicurezza, per non scottarsi se stessi o altri:
Per prevenire eventuali ustioni, mai toccare la barra di saldatura direttamente dopo la saldatura.
HINWEIS Indicazione

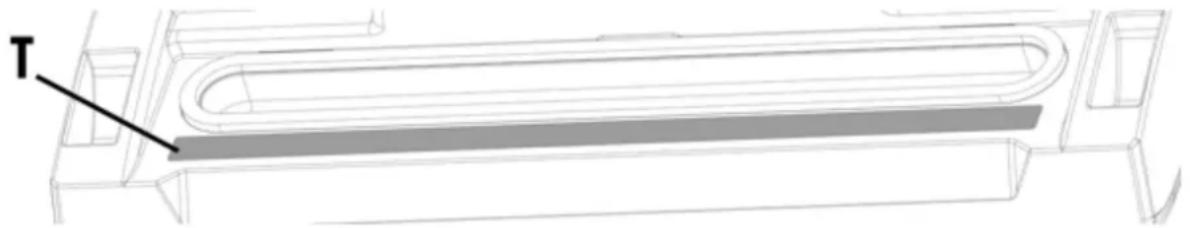

▶ Non rimuovere il nastro di teflon (T)!
7 Camera del vuoto (con vassoio raccogligocce estraibile per liquidi)
8 Aspirazione aria: Entrata aria collegata con camera del vuoto e pompa.
9 Tubo flessibile per vuoto ad esempio per la messa sotto vuoto di contenitori per vuoto e tappi di vino.
10 Manico Chiudere il coperchio e premere il manico verso il basso, fino a quando si accende il primo LED di processo.

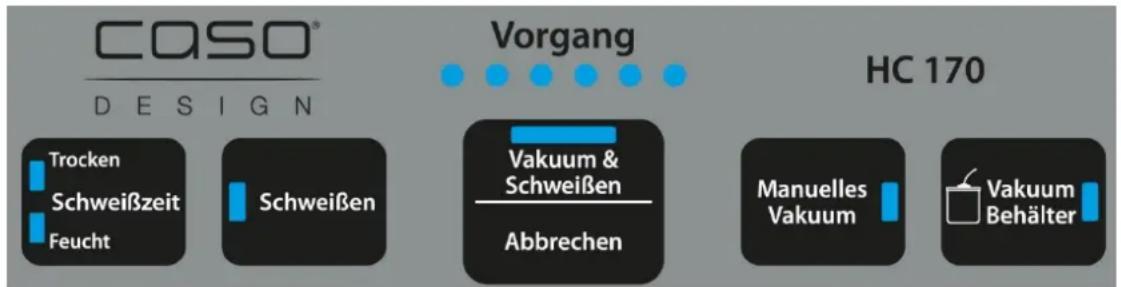

36.2 Elementi di comando
Spia di segnalazione Processo (Vorgang)
Mostra l'avanzamento del processo. Il primo LED mostra che il manico è correttamente chiuso. L'ultimo LED mostra che il processo è terminato.
Tasti
Tasto - Tempo di saldatura selezionabile (Schweißzeit Trocken & Feucht)
Con questa funzione è possibile adeguare il tempo di saldatura alla consistenza del prodotto da mettere sotto vuoto. Selezionare „Trocken“ per prodotto secco e „Feucht“ per prodotto umido da mettere sotto vuoto, nel quale si crea un pò di liquido. Selezionare il tempo adeguato di saldatura, prima di iniziare la messa sotto vuoto.
Sigilla un sacchetto senza prima metterlo sotto vuoto.
Tasto - Messa sotto vuoto e Sigillatura / Interrompe (Vakuum & Schweißen/Abbrechen)
Estrae aria dal sacchetto (messa sotto vuoto) e direttamente dopo questa operazione il sacchetto viene sigillato.
Interrompe in qualsiasi momento l'operazione della messa sotto vuoto e della sigillatura.
Tasto - Potenza regolabile del vuoto (Manuelles Vakuum)
L'aria viene estratta dal sacchetto fin quando viene premuto il tasto. Rilasciando il tasto, l'operazione viene interrotta. Il sacchetto va poi sigillato con la funzione Sigillatura (Schweißen).
Con un tubo flessibile per vuoto aspira aria da un contenitore del vuoto.
36.3 Targhetta di omologazione
La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio.
37 Utilizzo e funzionamento
In questo capitolo riceverà indicazioni importanti sull'utilizzo dell'apparecchio. Osservi le indicazioni per evitare pericoli e danni.
Prima di iniziare un'operazione di sigillatura, assicurarsi che l'unità e tutti i relativi accessori che vengono a contatto con il cibo siano puliti. Seguire le istruzioni per la pulizia fornite.
37.1 Sacchetti in rotoli
Utilizzare solo ed esclusivamente i sacchetti in rotoli previsti per il confezionamento sottovuoto. Il materiale di questi speciali sacchetti per il confezionamento sottovuoto è diverso rispetto ai normali sacchetti utilizzati per mantenere la freschezza degli alimenti.
Tutti i rotoli e sacchetti forniti da CASO sono adatti per la cottura dentro il sacchetto (Sous Vide). Inoltre i rotoli e i sacchetti possono essere utilizzati per lo scongelamento e per il riscaldamento nel fornello a microonde fino a una temperatura massima di 70 gradi. All'impiego di fogli di altri produttori, La preghiamo di verificare se questi possono altresì essere utilizzati nel fornello a microonde e per la cottura nel sacchetto (Sous Vide).

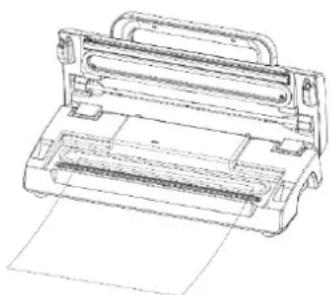

37.2 Confezionamento sotto vuoto in un sacchetto derivante dal rotolo
Mettere l'apparecchio in un posto asciutto e fare attenzione che il piano di lavoro davanti all'apparecchio sia libero da altri oggetti e che sia abbastanza grande per appoggiare i sacchetti da confezionare con i generi alimentari.
Srotolare il foglio alla lunghezza desiderata e con la lama tagliare un sacchetto dal rotolo.
Mettere un'estremità del sacchetto sopra la barra di saldatura.
Chiudere il coperchio e premere il manico verso il basso, fino a quando si accende il primo LED di processo.
Si accende la spia di segnalazione „Saldatura“ (Schweißen). La spia di segnalazione si spegne quando il processo di sigillatura è concluso.
Sollevare il manico anteriore di nuovo, aprire il coperchio e rimuovere il sacchetto. Questo può ora essere utilizzato per la messa sotto vuoto.
HINWEIS Indicazione
▶ Assicurarsi che il sacchetto che si desidera utilizzare sia più lungo del cibo di almeno 8cm. Aggiungere 2 cm. supplementari ogni volta che il sacchetto viene riutilizzato.

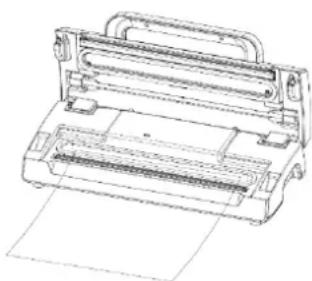

37.3 Confezionamento sotto vuoto in un sacchetto
Mettere l'apparecchio in un posto asciutto e fare attenzione che il piano di lavoro davanti all'apparecchio sia libero da altri oggetti e che sia abbastanza grande per appoggiare i sacchetti da confezionare con i generi alimentari.
Inserire nel sacchetto i generi alimentari che volete conservare.
Pulire e spianare liscia l'estremità aperta del sacchetto e assicurarsi che sulle superfici dell'estremità aperta non vi siano pieghe e ondulazioni.
Assicurarsi che l'estremità aperta del sacchetto si trovi dentro la camera del vuoto.
Ciò garantisce che il vuoto non fuoriesce.
Chiudere il coperchio e premere il manico verso il basso, fino a quando si accende il primo LED di processo.
Verificare gli indicatori di stato a LED e selezionare il tempo di sigillatura (Schweißzeit) desiderati.
Premere "Sotto vuoto e saldatura" (Vakuum & Schweißen) e automaticamente viene aspirata aria. Al termine, il sacchetto
viene sigillato, durante ciò la spia di segnalazione „Saldatura“ (Schweißen).
Se volete interrompere la procedura (ad esempio perché il sacchetto non è posizionato correttamente), premere il pulsante „Interrompi“ (Cancel).
HINWEIS Indicazione
Non mettere una quantità di cibo eccessiva nel sacchetto; lasciare una lunghezza sufficiente all'estremità aperta del sacchetto in modo che possa essere ben posizionato sull'area di sigillatura.
▶ Non inumidire l'estremità aperta. Questo può rendere più difficile la chiusura ermetica del sacchetto.
Esistono diversi usi non alimentari per sacchetti sotto vuoto. Tenere gli articoli per il campeggio come fiammiferi, cassette di pronto soccorso e indumenti, puliti ed asciutti. Proteggere razzi di segnalazione di pericolo stradale. Mantenere l'argenteria lucida e inossidata.
▶ Pulire e appianare il lato aperto prima di sigillarlo. Assicurarsi che niente rimanga nella parte aperta del sacchetto, che non ci siano grinze o pieghe sulle estremità del lato aperto. Corpi estranei o grinze e pieghe possono compromettere il sigillo.
HINWEIS Indicazione
▶ Non lasciare troppa aria nel sacchetto. Premere sul sacchetto per fare uscire l'aria eccedente prima di creare il vuoto. Troppa aria nel sacchetto sovraccarica la pompa e può causare un calo di potenza del motore che non riesce ad eliminare tutta l'aria.
Se gli alimenti da sigillare hanno dei bordi taglienti, come ossa, spaghetti o molluschi, è necessario coprire le punte con carta assorbente per evitare perforazioni o tagli del sacchetto.
▶ È preferibile non sigillare più di un sacchetto al minuto per lasciare all'apparecchio il tempo di recuperare.
Per cibi liquidi come minestre, pasticci o stufati, conviene prima congelarli in una padella o un recipiente resistente, poi sigillarli sotto vuoto, etichettarli e riporli nel congelatore appena solidificati.
▶ Sbollentare le verdure in acqua bollente o forno a microonde per un corto periodo, farle raffreddare ancora croccanti e condizionarle sotto vuoto in porzioni convenienti.
Per sigillare sotto vuoto alimenti non congelati, sono necessari due pollici (5 cm) di lunghezza supplementare del sacchetto per compensare la dilatazione del congelamento. Mettere la carne o il pesce su una carta assorbente e sigillare sotto vuoto con la carta nel sacchetto. Questo accorgimento permette di assorbire meglio l'umidità del cibo.
▶ Per cibi come tortillas, frittelle, crêpe o polpette per hamburger, è utile separarli con uno strato di paraffina o di carta oleata prima di sovrapporli. Questo permette di rimuoverne una parte, risigillare il resto e rimetterlo immediatamente nel congelatore.

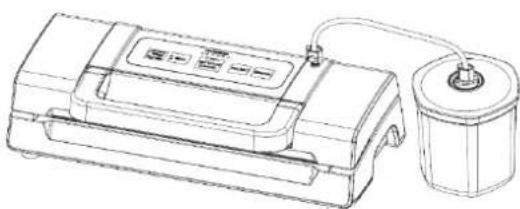

37.4 Confezionamento sotto vuoto in un contenitore del vuoto
Pulire il coperchio e il contenitore per vuoto con un panno per assicurare che siano puliti e asciutti. Riempire il prodotto da mettere sotto vuoto nel contenitore. Fare attenzione di non riempire troppo prodotto da mettere sotto vuoto. Chiudere il coperchio.
Fissare un'estremità del tubo flessibile per la messa sotto vuoto all'attacco sull'apparecchio e un'estremità all'attacco sul coperchio del contenitore.
Chiudere il coperchio e premere il manico verso il basso, fino a quando si accende il primo LED di processo.
Premere il pulsante „Contenitore per
vuoto"(Vakuum Behälter) All'inizio della procedura di messa sotto vuoto premere il coperchio saldamente, per evitare che possa fuoriuscire dell'aria. La procedura di messa sotto vuoto termina automaticamente, non appena è stata raggiunta una potenza sufficiente del vuoto.
Rimuovere il tubo flessibile per vuoto dall'attacco del coperchio sul contenitore e dall'apparecchio.
37.5 Uso della funzione „Potenza regolabile del vuoto“
Siccome la pressione della messa a vuoto per alcuni generi alimentari è troppo alta e questi potrebbero venire schiacciati dentro il sacchetto, con la funzione „Potenza regolabile del vuoto“ (Manuelles Vakuum) è possibile regolare la durata e con ciò la potenza della messa sotto vuoto.
Con ciò è possibile adeguare la potenza del vuoto alla consistenza del vostro prodotto da mettere sotto vuoto e mettere sotto vuoto anche generi alimentari morbidi (p. es. frutti di bosco senza schiacciarli.
Attraverso la regolazione del tempo e della pressione viene impedita che generi alimentari delicato vengano compressi. Al confezionamento di alcuni generi alimentari succosi questa funzione può essere anche utilizzata per impedire che il liquido venga aspirato ed estratto.
Potenza regolabile del vuoto
Inserire nel sacchetto i generi alimentari che volete conservare.
Pulire e spianare liscia l'estremità aperta del sacchetto e assicurarsi che sulle superfici dell'estremità aperta non vi siano pieghe e ondulazioni.
Assicurarsi che l'estremità aperta del sacchetto si trovi dentro della camera del vuoto. Ciò garantisce che il vuoto non fuoriesce.
Chiudere il coperchio e premere il manico verso il basso, fino a quando si accende il primo LED di processo.
Premere il tasto „ Potenza regolabile del vuoto “ (Manuelles Vakuum). L'aria viene aspirata ed estratta fin quando il tasto viene premuto. Solo quando il tasto viene rilasciato, l'operazione viene interrotta. Così è possibile pilotare precisamente la messa sotto vuoto e impedire un'aspirazione del liquido. Tenere premuto il tasto, fino a quando il vuoto desiderato è stato raggiunto.
Premere poi il tasto „Sigillatura “ (Schweißen) e sigillare così il sacchetto.
** Per interrompere l'operazione premere il tasto di "Abbrechen".
37.6 Uso della funzione „Tempo di saldatura selezionabile“
Se nel sacchetto vi è del liquido e quindi anche vicino al cordone di saldatura, allora la saldatura dovrebbe essere impostata su Feucht (umido). Con ciò il tempo di saldatura viene prolungato e il sacchetto viene sicuramente saldato. Premere il tasto „Trocken & Feucht“. Se la spia sopra „Trocken“ è accesa, allora il tempo di saldatura è impostato per prodotti secchi da mettere sotto vuoto. Se la spia sopra „Feucht“ è accesa, allora il tempo di saldatura è impostato per prodotti umidi da mettere sotto vuoto.
37.7 Apertura di un sacchetto sigillato
Tagliare il sacchetto trasversalmente con le forbici, subito sotto al sigillo.
37.8 Conservazione del sistema di sigillamento sottovuoto:
Tenere l'apparecchio in un posto piano e sicuro, fuori dalla portata dei bambini.
HINWEIS Indicazione
Per la conservazione chiudere il coperchio solo leggermente, non bloccarlo con la chiave, si deformano le guarnizioni e alterare il funzionamento della macchina.
▶ Sempre staccare la presa elettrica immediatamente dopo l'uso.
38 Pulizia e cura
In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell'apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell'apparecchio e per assicurare un funzionamento senza inconvenienti.
38.1 Indicazioni di sicurezza
▲VORSICHT Attenzione
Osservi le seguenti indicazioni di sicurezza, prima di procedere con la pulizia dell'apparecchio:
L'apparecchio dovrà essere pulito regolarmente e residui del composto da cuocere dovranno essere rimossi. Se il sistema di sigillatura sottovuoto non viene mantenuto pulito, ci saranno effetti negativi per la durata dell'apparecchio. Le condizioni dell'apparecchio potranno risultare pericolose e comportare un'infestazione di funghi e di batteri.
▶ Estragga la spina dalla presa a muro prima della pulizia.
Il barra saldatura scotta dopo l'utilizzo. Sussiste il pericolo di ustioni! Attenda che l'apparecchio si sia raffreddato.
▶ Pulisca l'apparecchio dopo l'utilizzo, non appena si è raffreddato. Attendere troppo, rende inutilmente difficile la pulizia e la rende impossibile in casi estremi. Un eccesso di sporcizia può, in alcune situazioni, danneggiare l'apparecchio.
Se penetra dell'umidità nell'apparecchio, possono danneggiarsi componenti elettriche. Osservi che non penetrino liquidi nell'interno dell'apparecchio, attraverso le fessure d'aerazione.
▶ Non immergere l'apparecchio nell'acqua e in altri liquidi e non metterli nella lavastoviglie.
▶ Non utilizzi detersivi aggressivi o abrasivi e non utilizzi solventi.
▶ Non utilizzi oggetti duri per grattare via i residui incrostati.
▶ Lasciare asciugare completamente prima di utilizzare di nuovo.
38.2 La pulizia
l'esterno
Strofinare l'esterno con un panno umido o una spugna e un detergente da cucina neutro.
L'interno
Pulire l'interno togliendo ogni residuo alimentare o liquido con una carta assorbente. Lavare il vassoio raccogliagocce per liquidi con acqua calda e con un detergente neutro per stoviglie
◆ Conservazione dei sacchetti
Lavare i sacchetti con acqua calda e con un detergente neutro per stoviglie, risciacquarli bene e lasciarli asciugare completamente prima di utilizzarli nuovamente.
▲VORSICHT Attenzione
▶ Sacchetti usati per carne cruda, pesce o cibi grassi non possono essere riutilizzati.
Guarnizione di gomma (la quale preme il sacchetto contro la barra di saldatura)
Estrarre la guarnizione di gomma e pulirla in acqua saponata calda.
HINWEIS Indicazione
▶ Prima di rimontare la guarnizione di gomma, asciugarla accuratamente.
Durante l'assemblaggio fare attenzione di non danneggiare niente e di collocare la guarnizione di gomma in modo che l'apparecchio possa regolarmente funzionare.
39 Eliminazione malfunzionamenti
In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.
39.1 Indicazioni di sicurezza
▲VORSICHT Attenzione
▶ Riparazioni su apparecchi elettrici dovranno essere eseguiti soltanto da personale specializzato, addestrato dal produttore.
▶ Con riparazioni inadeguate possono verificarsi gravi pericoli per l'utilizzatore e danni sull'apparecchio.
39.2 Cause malfunzionamenti e risoluzione
La seguente tabella aiuta a localizzare e a risolvere malfunzionamenti più lievi.
| Malfunzionamento | Possibile causa | Risoluzione |
| La macchina sottovuoto non funziona | Non è stata inserita la spina | Inserire la spina |
| Il cavo elettrico o la spina sono difettosi | Inviare l'apparecchio al servizio Clienti | |
| La presa è difettosa | Scegliere un'altra presa | |
| Non viene eseguita la prima saldatura sulla parte di rullo tagliata | Il rullo non è stato posizionato in modo corretto | Segua i passi nel capitolo "Imballare sottovuoto in un sacchetto che proviene dal rullo" |
| Nel sacchetto non viene generato un vuoto assoluto | La parte aperta del sacchetto non si trova completamente nella camera sottovuotoIl sacchetto è difettoso | Posizioni il sacchetto correttamenteScelga un altro sacchetto |
| Sulle guarnizioni di saldatura e su quelle normali sono presenti delle impurità | Pulisca le guarnizioni e le posizioni di nuovo correttamente dopo l'asciugatura. | |
| Il sacchetto non viene saldato nel modo corretto | La barra di saldatura è troppo calda, quindi il sacchetto si scioglie | Apra il coperchio dell'apparecchio e lo faccia raffreddare per alcuni minuti |
| Il sacchetto non resta sottovuoto, dopo essere stato saldato | Il sacchetto è difettoso | Selezioni un altro sacchetto, avvolga eventualmente i bordi taglienti del contenuto con dei tovaglioli di carta |
| A causa di pieghe, briciole, del grasso o di liquidi lungo la saldatura, sono presenti delle perdite | Apra nuovamente il sacchetto e pulisca la parte superiore del sacchetto all'interno e rimuova eventualmente corpi estranei presenti sulla barra di saldatura, prima di saldare nuovamente il sacchetto. |
HINWEIS Indicazione
Se non riesce a risolvere il problema con i passi sopra descritti, la preghiamo di rivolgersi al servizio Clienti.
40 Smaltimento dell'apparecchio obsoleto
Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi.
Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza. Questi possono nuocere alla salute umana o all'ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile.
HINWEIS Indicazione
▶ Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore.
▶ Si assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione.
41 Garanzia
A partire dalla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errori di fabbricazione o nelle materie prime.
Ciò non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E.
Non contenute nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato, così come i danni, che compromettono solo lievemente il funzionamento o il valore dell'apparecchio. Inoltre si escludono dalle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla nostra responsabilità, così come danni, che sono riconducibili a riparazioni non eseguiti da noi.
Questo apparecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata.
Un eventuale utilizzo di tipo commerciale è assoggettabile alla garanzia, solo fintanto il suo utilizzo possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada oltre questo tipo di utilizzo commerciale.
In caso di reclami giustificati, saremo liberi di scegliere se riparare l'apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti.
Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni dalla fornitura.
Altre pretese sono escluse.
Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con noi, prima di reinviarci l'apparecchio (sempre con scontrino d'acquisto!).
42 Dati tecnici
| Apparecchio | Sistema di sigillatura sottovuoto |
| Nome | HC 170 |
| N. articolo | 1358 |
| Dati connessione | 220 V – 240 V; 50 Hz |
| Potenza assorbita | 110 W |
| Misure esterne (L/H/P) | 40 cm x 12 cm x 16 cm |
| Peso netto | 1770 g |
Manual del usuario
Envasadora al vacío
HC 170
6 Barra selladora: Contiene un filo di riscaldamento rivestito di teflon; questo consente di sigillare il sacchetto senza farlo incollare.
