Tipo di prodotto	Altoparlante amplificato
Marca	Alto Professional
Modello	TX315
Categoria	Altoparlante per sonorizzazione
Tipo di altoparlante	15" woofer + tweeter
Potenza (di picco)	1500 W
Risposta in frequenza	55 Hz - 20 kHz
Peso	27,5 kg
Dimensioni (L x H x P)	45,5 x 72,5 x 44,5 cm
Alimentazione	Rete CA, 230 V / 50 Hz
Fusibile	Sostituibile, valore indicato sull'apparecchio
Ingresso audio	XLR / Jack 6,35 mm TRS (simmetrico)
Uscita audio	XLR (Mix Out)
Selettore d'ingresso	Linea / Micro
Contour	Enfasi di bassi e alti (+3 dB)
Messa a terra	Interruttore di messa a terra (Ground Lift)
Protezione	Limitatore elettronico con indicatore LED (verde/rosso)
Montaggio	Su asta (base per asta standard)
Manutenzione e pulizia	Scollegare, pulire con un panno asciutto
Ricambi e riparabilità	Fusibile sostituibile, altre parti da centro assistenza autorizzato
Sicurezza	Non sospendere, rispettare le norme, tenere lontano dal pubblico

Domande frequenti - TX315 ALTO

Come collegare un microfono al TX315 ?

Collega il microfono all'ingresso XLR o Jack. Imposta il selettore d'ingresso su Mic. Imposta il volume al minimo, poi aumentalo gradualmente.

Cosa fare se l'indicatore LED rimane rosso permanentemente ?

Se il LED Signal Limit rimane rosso, riduci il volume della sorgente o il volume dell'altoparlante. Questo evita la distorsione e protegge gli altoparlanti.

Posso usare il TX315 come cassa di estensione ?

Sì, collega l'uscita Mix Out del primo altoparlante all'ingresso del secondo. Usa un cavo XLR.

Come enfatizzare bassi e alti ?

Premendo il pulsante Contour si attiva un'enfasi di +3 dB su bassi e alti. Rilascialo per un suono più piatto.

Che tipo di cavo è necessario per collegare un mixer ?

Usa un cavo XLR o Jack 6,35 mm (TRS). Imposta il selettore d'ingresso su Line e volume a 0 dB (o meno).

Il TX315 può essere montato su un'asta ?

Sì, dispone di una base per asta standard. Assicurati che l'asta supporti il peso (27,5 kg) e posizionala su una superficie stabile.

Come ridurre un ronzio o rumore parassita ?

Usa l'interruttore Ground Lift (messa a terra). Premilo per interrompere il loop di massa ed eliminare il rumore.

Qual è la potenza dell'altoparlante TX315 ?

La potenza di picco è di 1500 W. È un altoparlante amplificato, non necessita di amplificatore esterno.

Posso usare uno strumento con preamplificatore attivo ?

Sì, trattalo come una sorgente di linea. Collegalo all'ingresso, selettore su Line, e regola il volume senza superare 0 dB.

Come mantenere il mio TX315 ?

Scollega l'alimentazione, pulisci la griglia e il cabinet con un panno asciutto. Non usare prodotti liquidi. Controlla regolarmente il fusibile.

MANUALE UTENTE TX315 ALTO

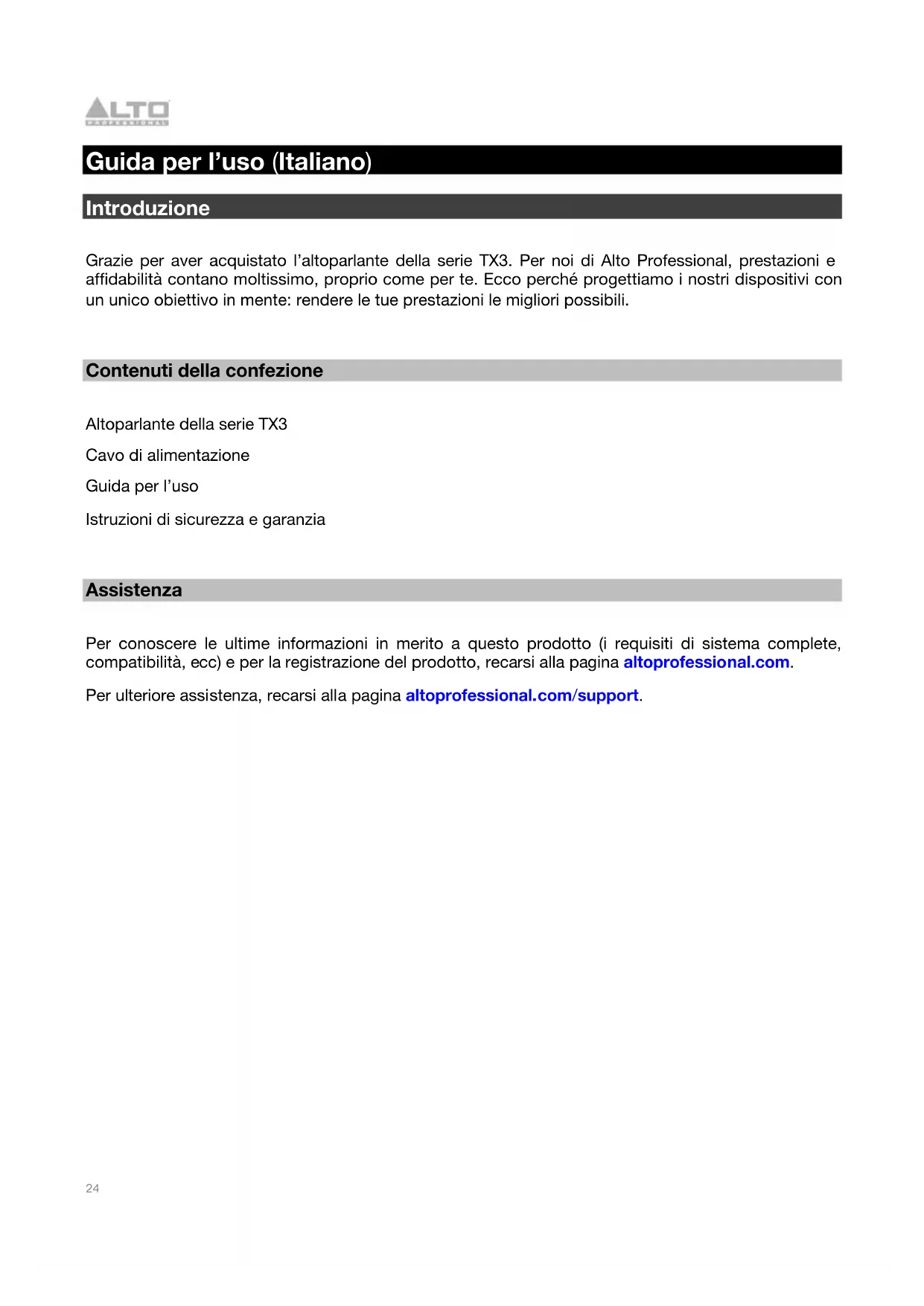

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato l'altoparlante della serie TX3. Per nei di Alto Professional, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: renderere le tue prestazioni le migliori possibili.

Contenuti della confezione

Altoparlante della serie TX3

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina altoprofessional.com.

Per ulteriori assistenza, recarsi alla pagina altoprofessional.com/support.

Importanti precauzioni di sicurezza

Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l'uso dei loro prodotti o per l'utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato alla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni.

Avvertenza: Per ridurre il rischio di scossa elettrica, non collegare l'altoparlante della serie TX3 a una presa di corrente quando la griglia è stata rimossa.

Installazione su supporto

Importante: non sospendere gli altoparlanti della serie TX3. Non sono concepti per applicazioni sospese.

• A Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi in vigore.
• Installare gli altoparanti in base al loro peso massimo. Verificare le specifiche del palco per assicurarsi che sua in grado di sostenere il peso dell'altoparlante.
  Rispettare tutte leindicazioni di sicurezza specifie dal produttore del supporto.
  Non montare più altoparlanti sullo stesso supporto o palo.
  Assicurarsi sempre che il supporto o il palo si trovi su una superficie pianà, uniforme e stabile.
• Prestare sempre cautela in condizioni ventose all'aperto. Non fissare nulla all'altoparlante或者其他 a cavi o alle apparecchiature necessarie per il funzionamento standard.
• A meno di non essere sicuri di essere in grado di sostenere il peso dell'altoparlante, chiedere aiuto a un'altra persona per sollevarlo sul supporto o sul palo.
  Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico.

Livello dell'audio

L'esposizione a livelli di rumore
estremamente elevati cui cause danni
permanenti all'udito. L'OSHA americana
(Occupational Safety and Health
Administration) ha specificato le
esposizioni ammissibili a determinati
livelli di rumore. Secondo l'OSHA,
lesposizione a elevati livelli di pressione
sonora (SPL) in excesso rispetto ai limiti
indicati cui cause la perdita dell'udito.
Quando si utilizzato attrezzature in
grado di generate elevati SPL, serviri di
dispositivi di protezione dell'udito
quando tali attrezzature sono in uso.

Ore al giorno	SPL (dB)	Esembio
8	90		Piccolo
6	92		Treno
4	95		Metropolitana
3	97	Casse da ravolo ad alto volume
2	100	Concerto di musica classica
1,5		102	Macchina
1		105	Fabbrica
0,5	(30 minuti)	110	Aeroporto
0,25	(15 minuti) o meno	115	Concerto Rock

Configurazione

Controllo del volume (solo TX308 e TX310)

L'altoparlante Serie TX3 accetta fonti audio a livello di linea e a livello mic. Prima di collegare la fonte audio, girare la manopola Volume sul minimo (interamente in senso antiorario).

Fonti audio a livello di linea

Quando si utilizes una fonte audio quale un mixer, unlettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line.

Se il LED Signal Limit è costamente acceso in rosso o il suono è distorto, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX3. Ridurre il volume della fonte audio o abbassa il volume con la manopola Volume.

Nella maggior parte dei casi, non sare necessario alzare il volume或者其他 0 dB.

Se la fonte audio ha un'uscita insolitamente Bassa, è possibile alzare la manopola Volume或者其他 dB, ma non或者其他 l'indicatore del limite di segnale (come spiegato sopra).

Fonti audio a livello mic

Importante: se si utilizza uno strumento con preamp attivo, trattare lo strumento stesso come fonte audio a livello di linea (come spiegato in precedenza).

Quando si utilizes un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic.

Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Mentre si alza la manopola Volume, osservare l'indicatore del limite di segnale. Se il LED Signal Limit è costamente acceso in rosso o il suono è distorto, non alzare ulteriormente la manopola Volume. Questo potrebbe danneggiare l'altoparlante TX3. Ridurre il volume della fonte audio o abbassa il volume con la manopola Volume.

Esempi

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Nota bene: quosti esempi mostrano il pannello posteriore impiegato dai modelli TX312 e TX315 sebbene tutti e quattro modelli della series TX3 presentino gli stessi ingressii e le stesse uscite.

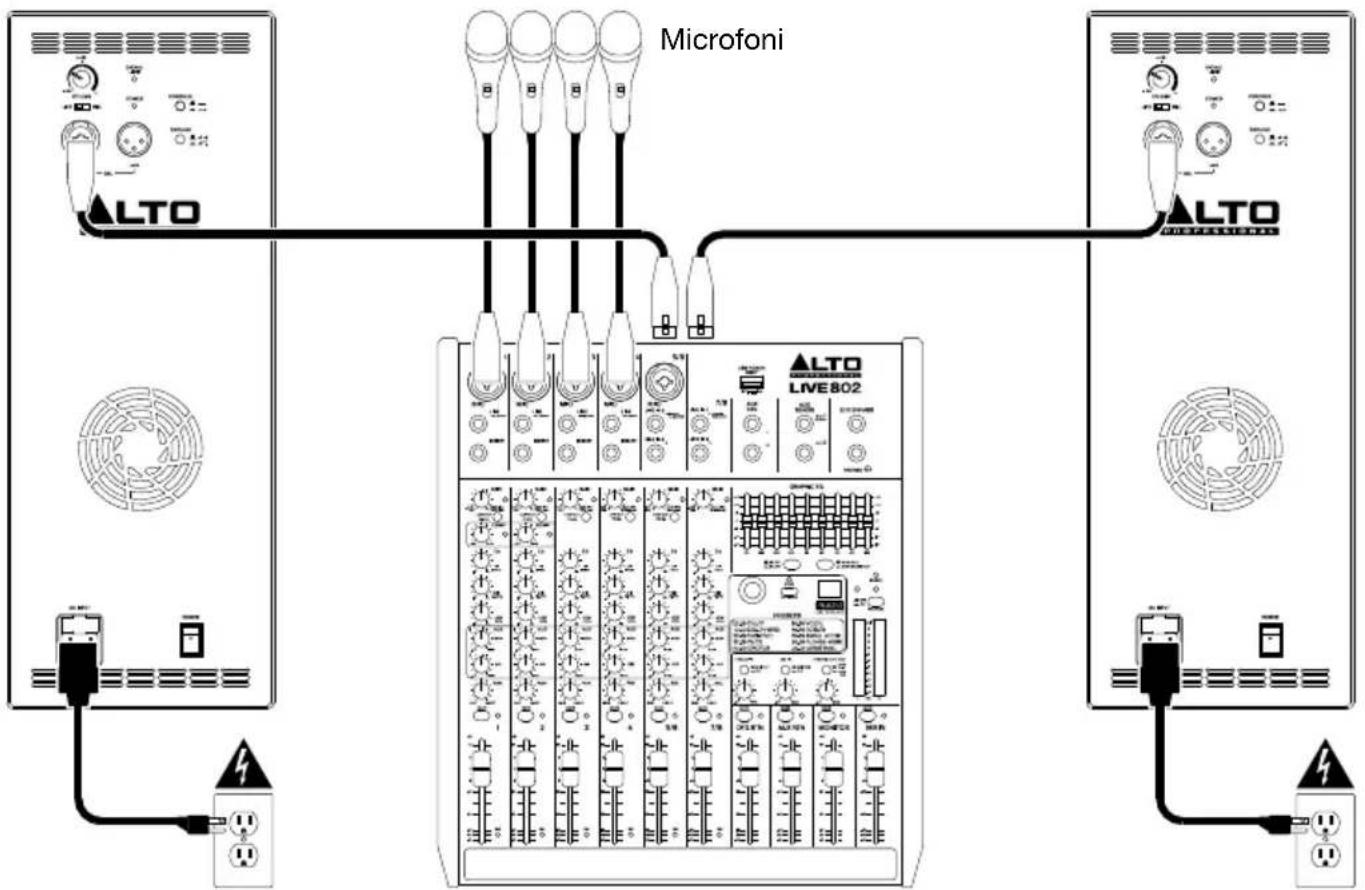

Esempio A: Due altoparlanti

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX3. Se si utilizes un modello TX308 o TX310, non portare le manopole Volume或者其他 la posizione 0 dB. Se si utilizes un TX312 o TX315, assicurarsi che i selettori di ingressi siano impostati su Line.

Mixer Presa di corrente Presa di corrente

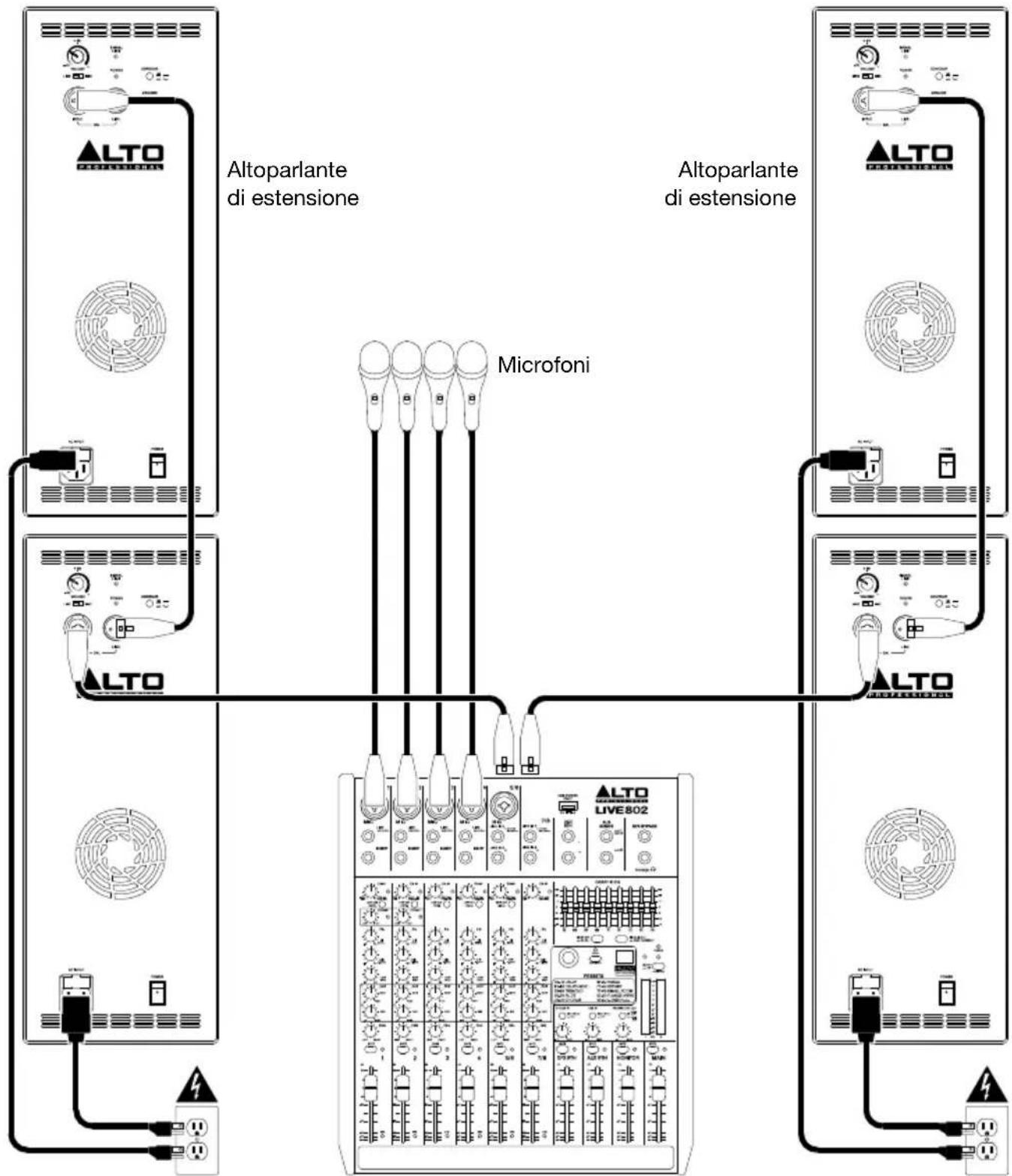

Esempio B: Due altoparlanti + due estensioni

Collegare ciascuna delle uscite main del mixer all'ingresso di un altoparlante TX3. Se si utilizes una modello TX308 o TX310, non portare le manopole Volume altre la posizione 0 dB. Se si utilizes una TX312 o TX315, assicurarsi che i selettori di ingressi siano impostati su Line. Collegare ciascuna delle uscite Mix Out degli altoparlanti del TX3agli ingressi degli altoparlanti di estensione.

Mixer Presa di correntePresa di corrente

Caratteristiche

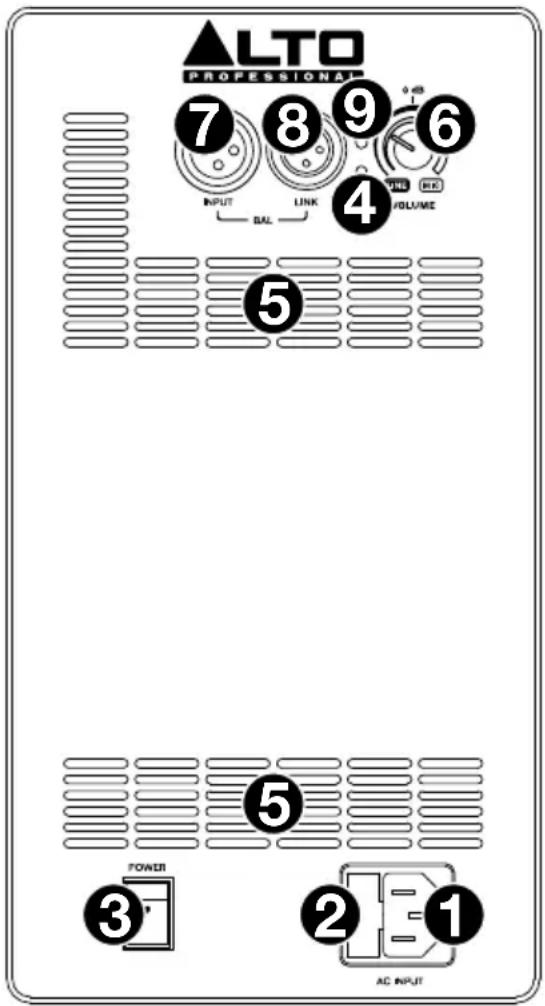

Pannello posteriore: TX308 e TX310

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare但这a linguetta per sostiturlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sulla ingressso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata più danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: serviri di quello interrutture per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sua impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è acceso.
5. Ventola di raffreddamento:mantenere I'area di fronte a但这a bocchetta libera da ostacoli.
6. Volume: girare esta manopola per regolare il volume dell'altoparlante.

Quando si utilizes una fonte audio quale un mixer, unlettore CD/MP3 o un preamp audio, seguire l'indicatore di livello di banda outer/Line. Nella maggior parte dei casi, non sera necessario alzare il volume或者其他 0 dB. Se lafonte audio ha un'uscita insolitamente Bassa, è possibile alzare la manopola Volume或者其他 0 dB, ma non及其他l'indicatore del limite di segnale (come spiegato sopra).

Quando si utilizes un microfono o una fonte audio strumentale, seguire l'indicatore di livello banda interno/Mic. Poiché il livello mic e strumentale è solitamente inferiore rispetto a un livello di linea, è possibile utilizzare l'intera rotazione della manopola Volume.

Si veda Configurazione > Controllo del volume per maggiori informazioni.

1. Ingresso: servirsi di un cavo standard XLR (non in dotazione) per collegare una fonte audio a quello ingresso. Assicurarsi di posizionare correttamente la manopola Volume.
2. Uscita mix: servirsi di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un'alto altoparlante (ad es. un'alto altoparlante TX3).
3. LED Signal Limit (segnale limite): Anything LED is will be in the center of the image. It is also a color of light that can be seen from a distance of about 10km away from the camera. The color of the image is not important, as it is only a color of light and not a color of sound. The color of the image is not important, as it is only a color of sound.

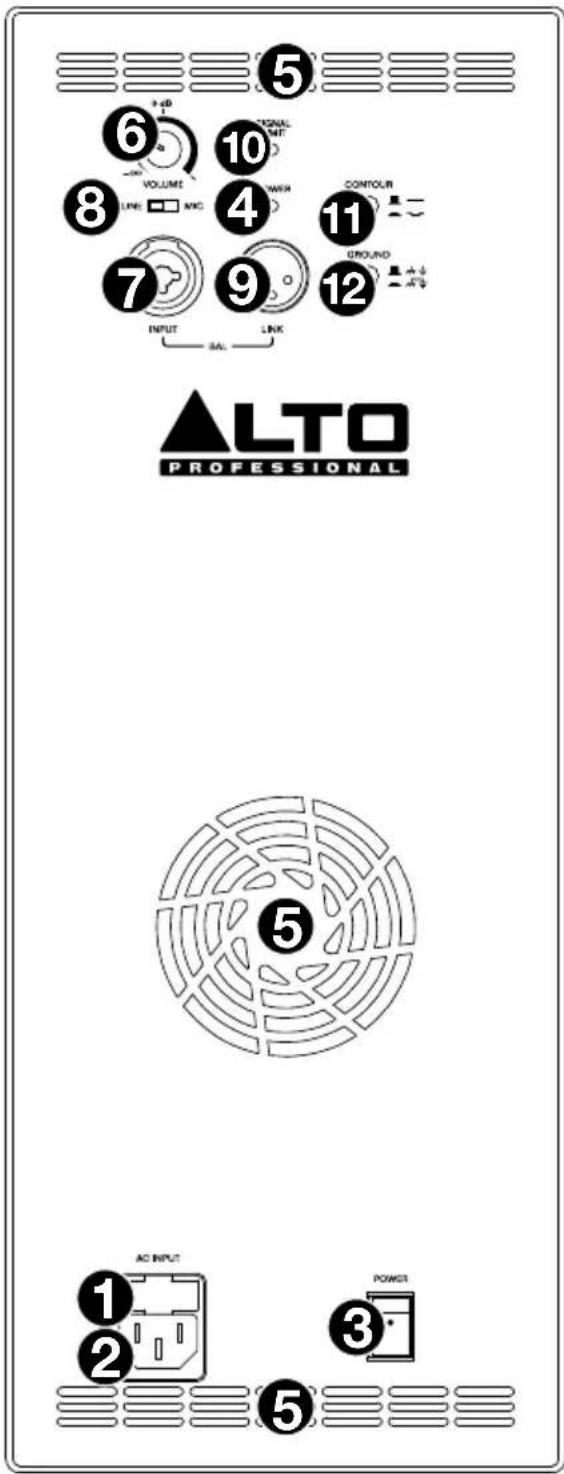

Pannello posteriore: TX312 e TX315

1. Ingresso CA: servirsi del cavo di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione. Assicurarsi che l'interruttore di alimentazione dell'altoparlante sia su "off" al momento di collegare e scollegare il cavo.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostiturlo. Sostituire il fusibile con uno nella tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile alla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.
3. Interruttore di alimentazione: servisi di quello interruttorre per accendere e spegnere l'altoparlante. Assicurarsi che la manopola Volume sua impostata al minimo (in senso antiorario) prima di accenderlo.
4. LED di alimentazione: si illumina quando l'altoparlante è acceso.
5. Ventola di raffreddamento: Maintainere l'area di fronte a questa bocchetta libera da ostacoli. La ventola dietro la bocchetta raffredda l'amplificatore, impedendone il surriscaldamento.
6. Volume: girare esta manopola per regolare il volume dell'altoparlante.
7. Ingresso: servirsi di un cavo standard XLR o 6,35 mm (1/4") TRS (non in dotazione) per collegare una fonte audio a quello ingresso. Assicurarsi di posizionare correttamente il selettore di ingressi.
8. Selettore di ingressi: impostare quello interruttoro su Linea quando si utilizza una fonte audio a livello di linea collegata all'Ingresso. impostare quello interruttoro su Mic quando si utilizza un microfono collegato all'Ingresso.
9. Uscita mix: serviri di un cavo standard XLR (non in dotazione) per collegare但这a uscita all'ingresso di un alto altoparlante (ad es. un alto altoparlante TX3).
10. LED Signal Limit (segnale limite): quello LED si illumina di verde quando viene ricevuto un segnale audio e si illumina di rosso quando il limite di uscita/protezione è attivo. Il circuito di protezione riduce dinamicament o e il livello del segnale per evitare che si verificchi una distorsione udibile e per proteggere il woofer e il driver ad alta frequenza da un'ecccessiva escursione o danni meccanici. Se il LED è illuminato di rosso in maniera fissa o il suono è distorto, ridurre il livello di segnale della fonte audio o abbassare la manopola Volume sul pannello posteriore.
11. Contour: premere quello tasto per enfatizzare le frequenze basse e alte di +3 dB. Sollevare l'interruttore per una risposta più piatta per prestazioni dal vivo o per il massimo livello di uscita.
12. Interruttore di messa a terra: premere quello interruptatore per ridurre ronzio o rumore.
