MANUAL DE USUARIO TX315 ALTO
Guía del usuario Español ( 10 – 16 )

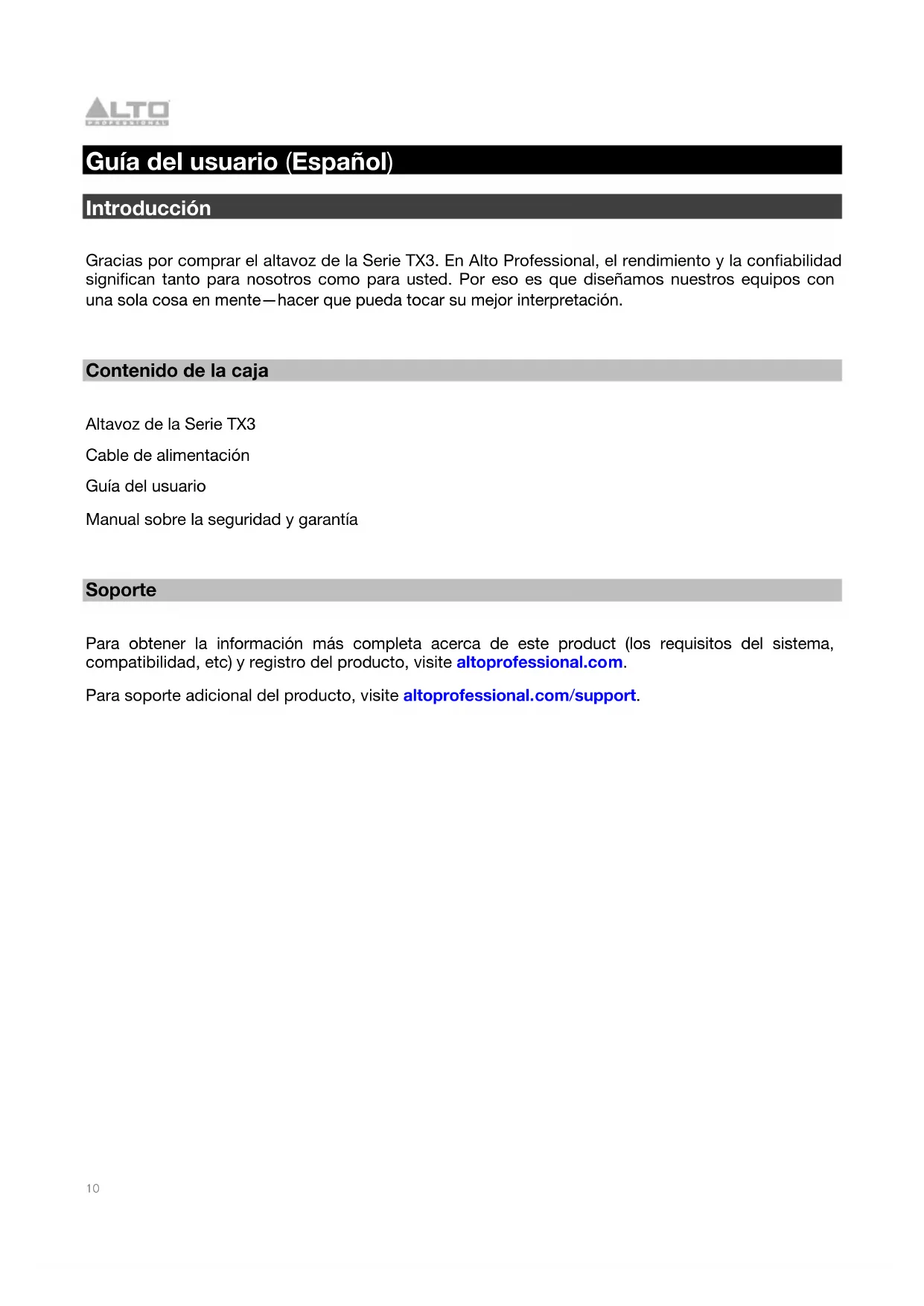

Guía del usuario (Español) Introducción Gracias por comprar el altavoz de la Serie TX3. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.
Contenido de la caja Altavoz de la Serie TX3 Cable de alimentación Guía del usuario Manual sobre la seguridad y garantía
Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com. Para soporte adicional del producto, visite altoprofessional.com/support.11
Precauciones importantes para la seguridad Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido. Precaución: Para reducir el riesgo de shock eléctrico, no conecte el altavoz de la Serie TX3 a una toma de corriente cuando la rejilla está desmontada.
Montaje en soporte Importante: No suspenda los altavoces de la Serie TX3. No se diseñaron para funcionar suspendidos.
- Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción aplicables.
- Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del altavoz.
- Observe todas las precauciones para la seguridad especificadas por el fabricante del soporte.
- No monte varios altavoces en el mismo soporte o columna.
- Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable.
- Tenga siempre cuidado en condiciones de viento a la intemperie. No fije nada al altavoz que no sean cables o equipos necesarios para el funcionamiento estándar.
- Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.
- Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia.
Nivel de sonido La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento. Horas diarias SPL (dB) Ejemplo 8 90 Música de bajo volumen 6 92 Tren 4 95 Tren subterráneo 3 97 Monitores de escritorio de alto nivel 2 100 Concierto de música clásica 1,5 102 Remachadora 1 105 Máquina fabril 0,5 110 Aeropuerto 0,25 o menos 115 Concierto de rock12
Instalación Control de volumen (sólo TX308 y TX310) El altavoz serie TX3 es capaz de recibir fuentes de audio tanto de nivel de línea como de nivel de micrófono. Antes de conectar su fuente de audio, gire la perilla Volume hacia la posición mínima (completamente en sentido antihorario).
Fuente de audio de nivel de línea Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/Line.
Si el LED Signal Limit (indicador de límite señal) se ilumina en rojo constantemente o el sonido está distorsionado, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TX3. Reduzca el nivel de señal de su fuente de sonido o baje el volumen con la perilla Volume. En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB.
Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente).
Fuente de audio de nivel de micrófono Importante: Si está utilizando un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de línea (como se explicó anteriormente). Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic. Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo. A medida que aumenta el ajuste de la perilla Volume, no deje de observar el indicador de límite de señal. Si el LED Signal Limit se ilumina en rojo constantemente o el sonido está distorsionado, no mueva más la perilla Volume. Hacerlo podría dañar su altavoz TX3. Reduzca el nivel de señal de su fuente de sonido o baje el volumen con la perilla Volume.13
Ejemplos Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado. Nota: Estos ejemplos muestran el panel trasero utilizado por los modelos TX312 y TX315, aunque todos los modelos de la serie TX3 tienen las mismas entradas y salidas.

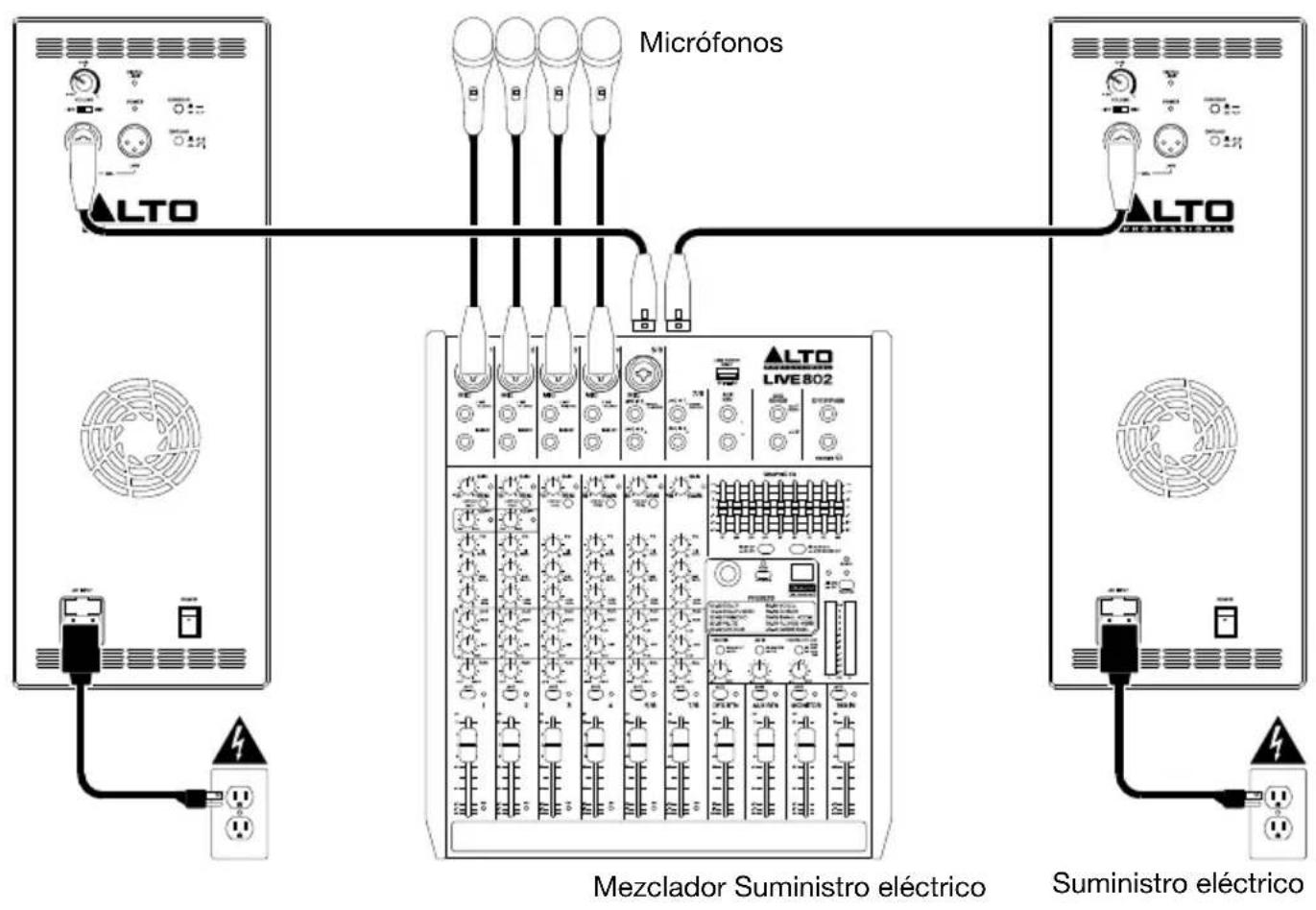

Ejemplo A: Dos altavoces Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TX3. Si usted está utilizando un TX308 o un TX310, no gire las perillas Volume más allá de la posición de 0 dB. Si está utilizando un TX312 o TX315, asegúrese de que los selectores de entrada estén ajustados en Line.
Micrófonos Mezclador Suministro eléctrico Suministro eléctrico14

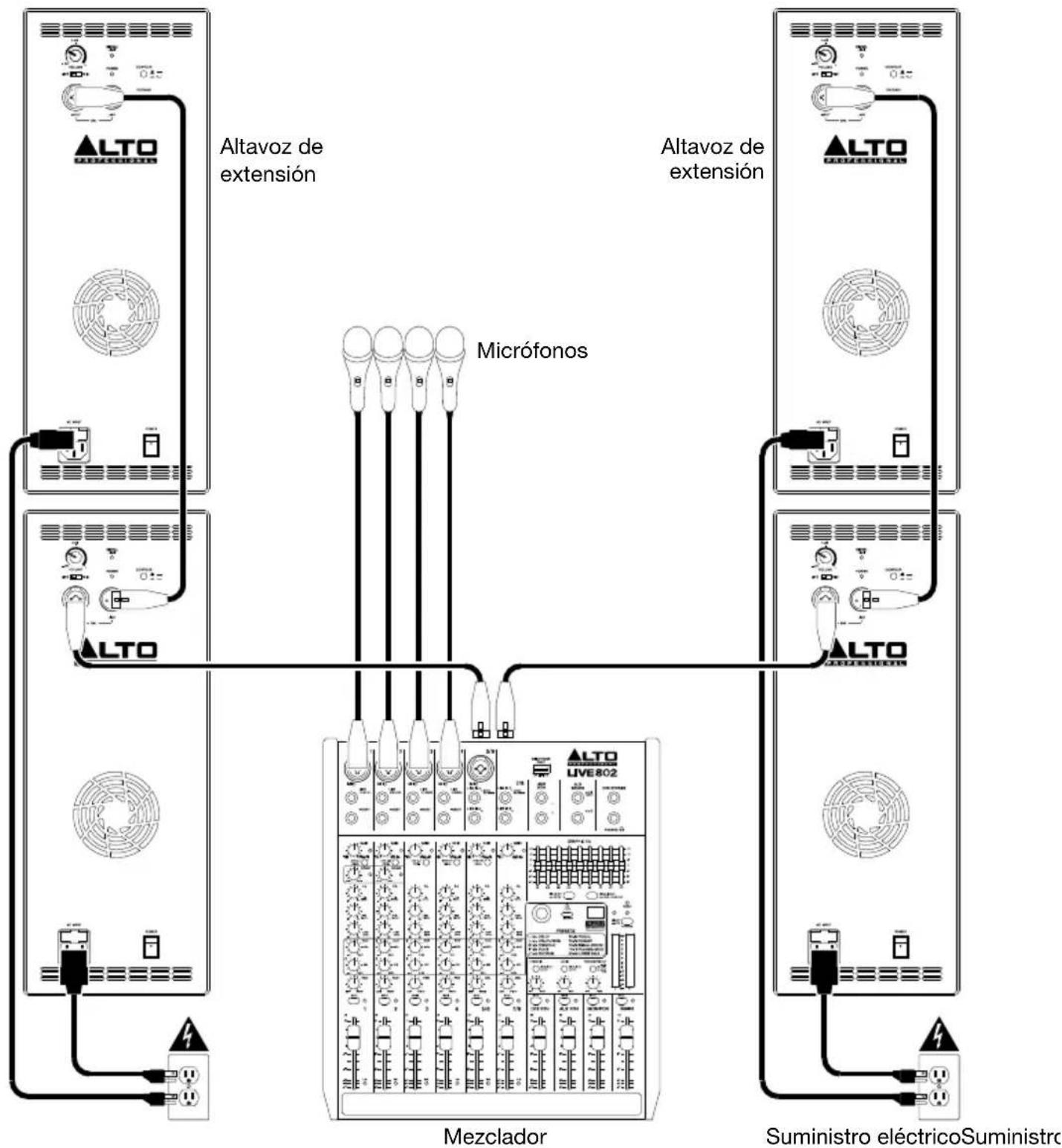

Ejemplo B: Dos altavoces + dos extensiones Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TX3. Si usted está utilizando un TX308 o un TX310, no gire las perillas Volume más allá de la posición de 0 dB. Si está utilizando un TX312 o TX315, asegúrese de que los selectores de entrada estén ajustados en Line. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TX3 a las entradas de sus altavoces de extensión.
Micrófonos Mezclador Suministro eléctricoSuministro eléctrico
ltavoz de extensión Altavoz de extensión15

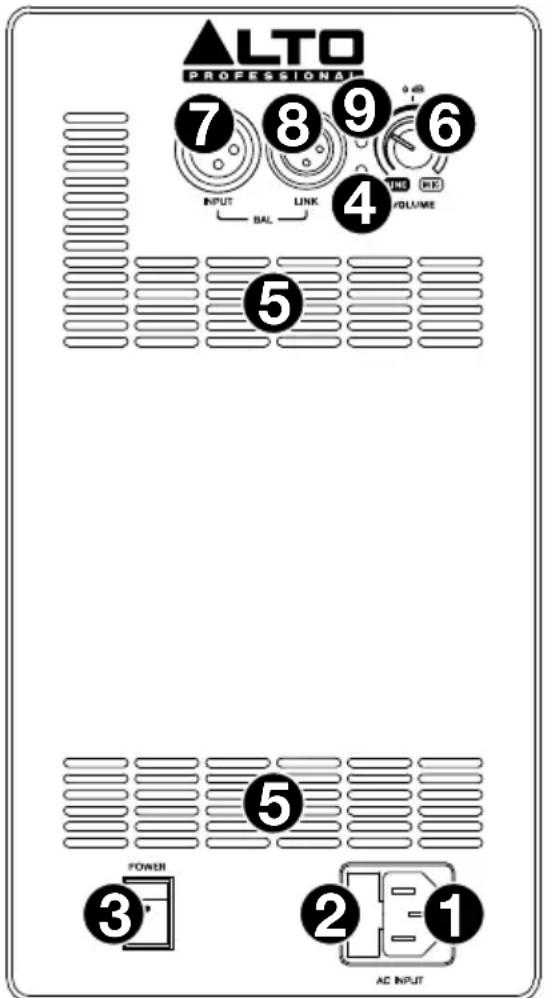

Características Panel trasero: TX308 y TX310
1. Entrada de corriente alterna: Utilice el cable de
corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta
lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para
encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el
altavoz está encendido.
5. Respiraderos de enfriamiento: Mantenga el área frente
a esta ventilación libre de obstáculos.
6. Volumen: Gire esta perilla para ajustar el volumen del
altavoz. Cuando utilice una fuente de audio como por ejemplo un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicador de la banda de nivel exterior/ Line. En la mayoría de los casos, no será necesario subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una salida inusualmente baja, puede girar la perilla Volume más allá de los 0 dB, pero nunca exceder el indicador de límite señal (como se explicó anteriormente). Cuando utilice un micrófono o fuente de audio de instrumento, siga el indicador de la banda de nivel interior/Mic. Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de línea, puede girar la perilla Volume al máximo. Consulte Instalación > Control de volumen para más información.
7. Entrada: Use un cable XLR estándar (no incluido) para conectar su fuente de audio a esta entrada.
Asegúrese de colocar la perilla Volume en la posición correcta.
8. Salida para mezclador: Utilice un cable XLR estándar (no incluido) para conectar esta salida a la
entrada de otro altavoz (por ej. otro altavoz TX3).
9. LED Límite Señal: Esta luz se ilumina en verde cuando se recibe una señal de audio y se ilumina en
rojo cuando un nivel de señal de audio alto activa el circuito de protección interno. El circuito de protección reduce dinámicamente el nivel de señal para evitar la distorsión audible y proteger al woofer y al excitador de alta frecuencia contra el exceso de excursión o daños mecánicos. Si el LED está constantemente ilumina en rojo o el sonido está distorsionado, reduzca el nivel de señal de su fuente de sonido o baje la perilla Volume del panel trasero.

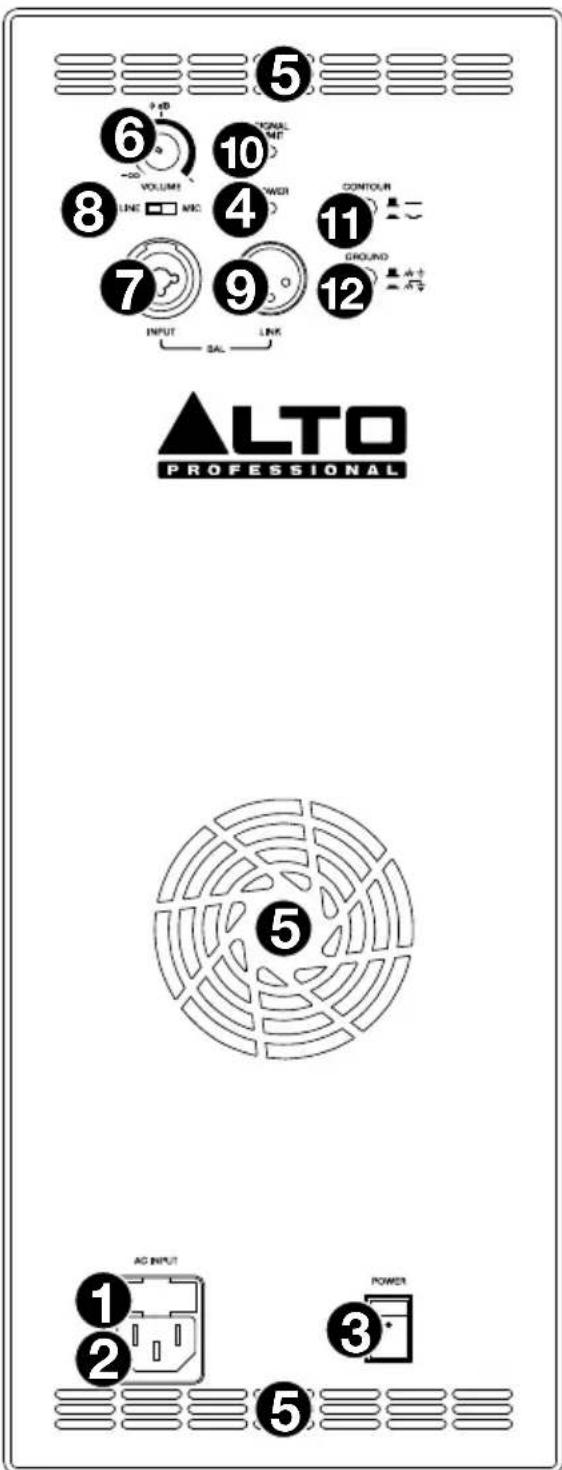

Panel trasero: TX312 y TX315
1. Entrada de corriente alterna: Utilice el cable de
corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) esté en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante
esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para
encender y apagar el altavoz. Asegúrese de que la perilla Volume esté en su posición mínima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el
altavoz está encendido.
5. Respiraderos de enfriamiento: Mantenga el área
frente a esta ventilación libre de obstáculos. El ventilador que está detrás de la ventilación enfría el amplificador, evitando el recalentamiento.
6. Volumen: Gire esta perilla para ajustar el volumen del
estándar (no incluido) para conectar su fuente de audio a esta entrada. Asegúrese de colocar el selector de entrada en la posición correcta.
8. Selector de entrada: Ajuste este interruptor a la
posición Line cuando utilice una fuente de audio de nivel de línea conectada a la entrada. Ajuste este interruptor a la posición Mic cuando utilice un micrófono conectado a la entrada.
9. Salida para mezclador: Utilice un cable XLR estándar
(no incluido) para conectar esta salida a la entrada de otro altavoz (por ej. otro altavoz TX3).
10. LED Límite Señal: Esta luz se ilumina en verde cuando
se recibe una señal de audio y se ilumina en rojo cuando un nivel de señal de audio alto activa el circuito de protección interno. El circuito de protección reduce dinámicamente el nivel de señal para evitar la distorsión audible y proteger al woofer y al excitador de alta frecuencia contra el exceso de excursión o daños mecánicos. Si el LED está constantemente ilumina en rojo o el sonido está distorsionado, reduzca el nivel de señal de su fuente de sonido o baje la perilla Volume del panel trasero.
11. Contorno: Acople (oprima) este interruptor para resaltar las frecuencias bajas y altas en +3 dB. Desacople
(levante) el interruptor para lograr una respuesta más plana en actuaciones en vivo o para máxima salida.
