MANUALE UTENTE 5RG74350 BLAUPUNKT

1.2.3 Importanti istruzioni di sicurezza ..................................... 1

2.5 Prima di utilizzare il vostro nuovo piano di cottura in ceramica .......... 7

3.3.3 Utilizzo della funzione doppia zona ................................... 9

3.3.6 Protezione dalla sovratemperatura .................................. 12

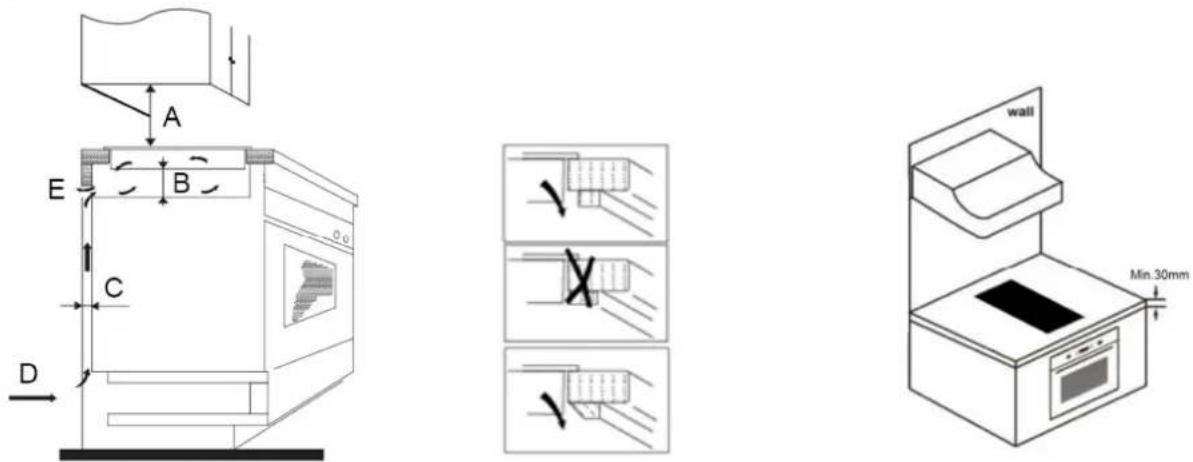

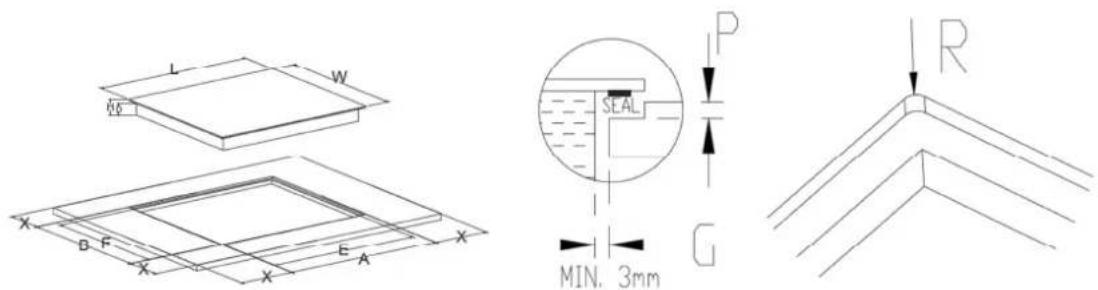

8.1 Selezione dell'attrezzatura di installazione ..

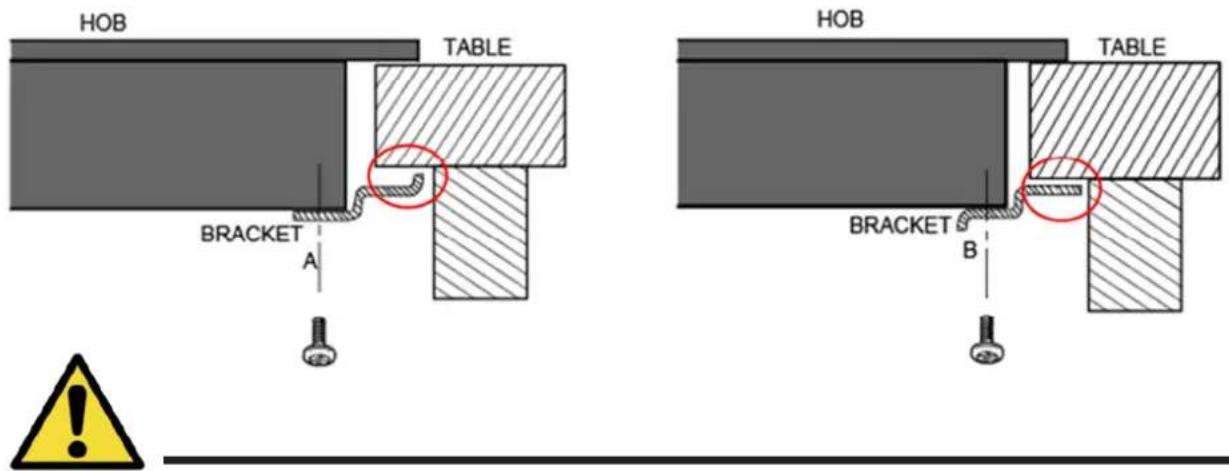

8.2 Prima di montare le staffe di fissaggio .......................................... 17

8.3 Avvertimenti ............................................................................. 18

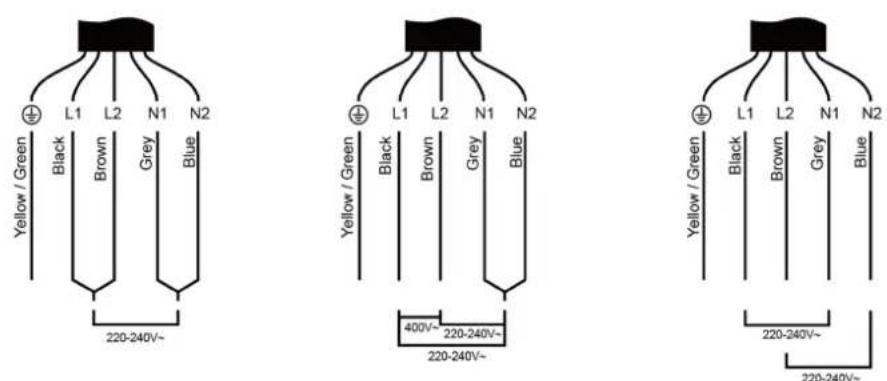

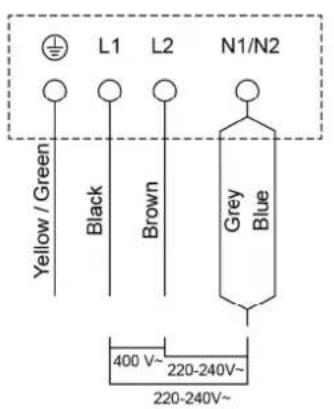

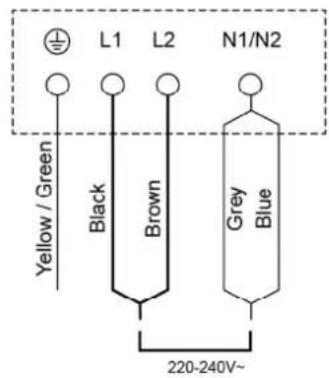

8.4 Collegamento del piano di cottura all'alimentazione di rete .............. 181

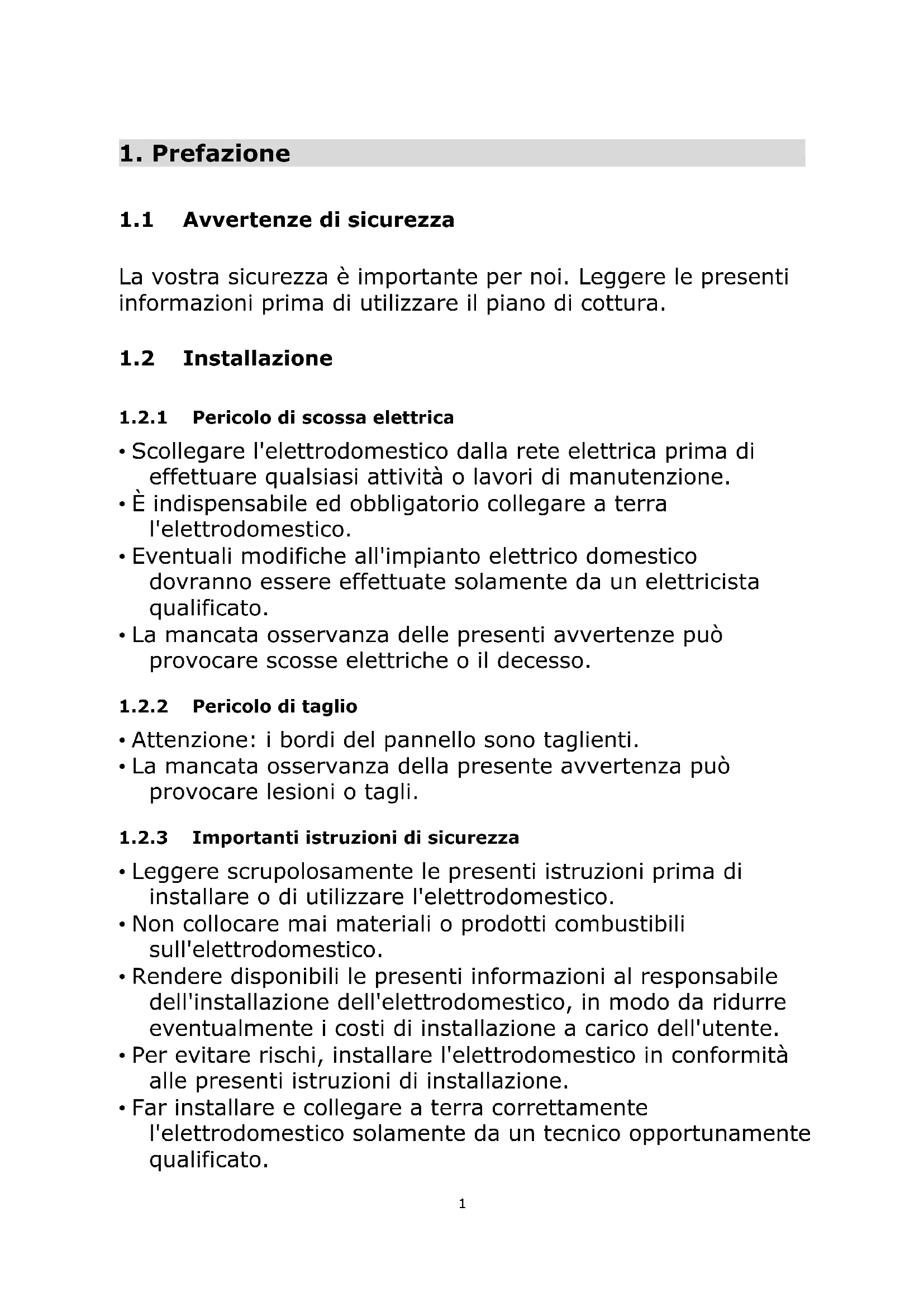

1.1 Avvertenze di sicurezza

La vostra sicurezza è importante per noi. Leggere le presenti informazioni prima di utilizzare il piano di cottura.

1.2.1 Pericolo di scossa elettrica

• Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare qualsiasi attività o lavori di manutenzione.

• È indispensabile ed obbligatorio collegare a terra l'elettrodomestico.

• Eventuali modifiche all'impianto elettrico domestico dovranno essere effettuate solamente da un elettricista qualificato.

• La mancata osservanza delle presenti avvertenze può provocare scosse elettriche o il decesso.

1.2.2 Pericolo di taglio

• Attenzione: i bordi del pannello sono taglienti.

• La mancata osservanza della presente avvertenza può provocare lesioni o tagli.

1.2.3 Importanti istruzioni di sicurezza

• Leggere scrupolosamente le presenti istruzioni prima di installare o di utilizzare l'elettrodomestico.

• Non collocare mai materiali o prodotti combustibili sull'elettrodomestico.

• Rendere disponibili le presenti informazioni al responsabile dell'installazione dell'elettrodomestico, in modo da ridurre eventualmente i costi di installazione a carico dell'utente.

• Per evitare rischi, installare l'elettrodomestico in conformità alle presenti istruzioni di installazione.

• Far installare e collegare a terra correttamente l'elettrodomestico solamente da un tecnico opportunamente qualificato.2

• Collegare l'elettrodomestico ad un impianto elettrico provvisto di sezionatore che garantisca il completo scollegamento dalla rete elettrica.

• La mancata installazione corretta dell'elettrodomestico potrebbe far decadere la garanzia o eventuali richieste di risarcimento.

1.3 Funzionamento e manutenzione

1.3.1 Pericolo di scossa elettrica

• Non cuocere cibi su di un piano di cottura rotto o fessurato. Se la superficie del piano di cottura è rotta o fessurata, spegnere immediatamente l'elettrodomestico rimuovendo il fusibile, e contattare un tecnico qualificato.

• Prima di eventuali lavori di manutenzione, spegnere il piano di cottura rimuovendo il fusibile.

• La mancata osservanza delle presenti avvertenze può provocare scosse elettriche o il decesso.

1.3.2 Rischi per la salute

• L'elettrodomestico è conforme alle norme di compatibilità elettromagnetica.

• Ciononostante i portatori di pacemaker o di altri tipi di impianto (come le pompe insuliniche) dovranno consultare il proprio medico di fiducia o il produttore dell'impianto prima di utilizzare l'elettrodomestico, in modo da sincerarsi che l'impianto non venga pregiudicato dal campo elettromagnetico.

• La mancata osservanza delle presenti avvertenze può provocare il decesso.

1.3.3 Rischi provocati dalla superficie bollente

• Durante l'uso, le parti accessibili dell'elettrodomestico diventano molto calde e possono provocare ustioni.

• Evitare il contatto del piano in vetroceramica con il corpo, gli indumenti o altri oggetti diversi da stoviglie adatte finché la superficie del piano non si è raffreddata a sufficienza.

• Non appoggiare sulla superficie del piano di cottura oggetti metallici, quali coltelli, forchette, cucchiai e coperchi, in quanto possono scaldarsi notevolmente3

• Tenere lontano dalla portata dei bambini.

• I manici dei tegami possono diventare bollenti. Sincerarsi che questi non si trovino sopra altre zone di cottura in funzionamento. Tenere i manici lontano dalla portata dei bambini.

• La mancata osservanza delle presenti avvertenze può provocare ustioni e scottature.

1.3.4 Pericolo di taglio

• La lama del raschietto per il piano di cottura è molto tagliente ed è esposta quando la copertura di sicurezza è retratta. Utilizzare il raschietto con estrema attenzione e riporlo sempre in un luogo sicuro, lontano dalla portata dei bambini.

• La mancata osservanza della presente avvertenza può provocare lesioni o tagli.

1.3.5 Importanti istruzioni di sicurezza

• Non lasciare mai l'elettrodomestico incustodito durante l'uso. Il traboccamento genera fumo e la fuoriuscita di sostanze untuose che possono incendiarsi.

• Non utilizzare mai l'elettrodomestico come un piano di lavoro o di deposito.

• Non lasciare mai oggetti od utensili sull'elettrodomestico.

• Non appoggiare o lasciare oggetti magnetizzabili (ad es. carte di credito, memory card) o dispositivi elettronici (ad es. computer, lettori MP3) accanto all'elettrodomestico, in quanto il loro funzionamento può essere pregiudicato dal campo elettromagnetico generato dal piano di cottura.

• Non utilizzare mai l'elettrodomestico per riscaldare il locale.

• Dopo l'uso spegnere sempre le zone e il piano di cottura come descritto nel presente manuale (cioè utilizzando i comandi a sfioramento). Non fare eccessivamente affidamento sulla funzione di rilevamento delle stoviglie per spegnere le zone di cottura nel momento in cui si tolgono le pentole dal piano.

• Non lasciare che i bambini giochino con l'elettrodomestico o si siedano, salgano o si arrampichino su di esso.

• Non conservare oggetti per bambini nei pensili al di sopra dell'elettrodomestico. I bambini che si arrampicano sul piano di cottura possono essere esposti a lesioni gravi.4

• Non lasciare i bambini soli o non sorvegliati nella zona in cui si utilizza l'elettrodomestico.

• I bambini o le persone con disabilità e limitazioni ad utilizzare l'elettrodomestico dovranno essere istruiti nell'uso dello stesso da una persona responsabile e competente, il quale dovrà sincerarsi che detti bambini o dette persone possano utilizzare l'elettrodomestico senza arrecare pericolo a se stessi o all'area circostante.

• Non riparare né sostituire i componenti dell'elettrodomestico, a meno che ciò non sia espressamente consigliato nel manuale. Tutti gli altri lavori di assistenza dovranno essere effettuati da un tecnico qualificato.

• Non utilizzare un pulitore a vapore per pulire il piano di cottura.

• Non appoggiare o far cadere oggetti pesanti sul piano di cottura.

• Non salire sul piano di cottura.

• Non utilizzare pentole dai bordi rovinati, né trascinarle sulla superficie in vetroceramica, in quanto queste possono graffiarla.

• Non utilizzare pagliette o altri detergenti aggressivi e abrasivi per pulire il piano di cottura, in quanto questi possono graffiare la vetroceramica.

• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, da un incaricato dell'assistenza o da persone dalla qualifica simile in modo da evitare rischi.

• L'elettrodomestico è inteso per essere utilizzato in ambienti domestici e in applicazioni simili, quali: -zone di cottura di negozi, uffici e altri ambienti di lavoro; -fattorie; -zone di cottura per gli ospiti in hotel, motel ed altre strutture residenziali; -bed and breakfast.

• AVVERTENZA: durante l'uso, l'elettrodomestico e le relative parti accessibili diventano molto caldi.

• Evitare di toccare gli elementi riscaldanti.

• Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati.

• L'elettrodomestico può essere utilizzato dai bambini di età superiore agli 8 anni e dalle persone con capacità fisiche, sensoriali o psichiche limitate oppure prive di esperienza e/o conoscenze, a meno che non vengano sorvegliate da una5 persona responsabile della loro sicurezza o istruite su come utilizzare l’apparecchio in sicurezza e comprendano i relativi rischi.

• Non far giocare i bambini con l'apparecchio. Non far effettuare la pulizia e la manutenzione a cura dell'utente dai bambini senza che siano sorvegliati.

• AVVERTENZA: la cottura non sorvegliata con grassi od oli sul piano di cottura può essere pericolosa e provocare incendi. NON tentare MAI di spegnere un incendio con acqua, bensì spegnere dapprima l'elettrodomestico e poi coprire le fiamme, ad esempio con un coperchio o una coperta antincendio.

• AVVERTENZA: pericolo di incendio: non conservare oggetti sulle superfici di cottura.

• Avvertenza: se la superficie è fessurata, spegnere l'elettrodomestico onde evitare la possibilità di una scossa elettrica, in quanto le superfici del piano di cottura, in vetroceramica o in materiali simili, proteggono i componenti sotto tensione.

• Non utilizzare un pulitore a vapore.

• L'elettrodomestico non è inteso per funzionare mediante un timer esterno o un sistema di controllo remoto separato.6 Ci congratuliamo con voi per l'acquisto del vostro nuovo piano di cottura in ceramica. Vi consigliamo di prendervi il tempo necessario per leggere il presente manuale di istruzioni / installazione, in modo da comprendere pienamente come installarlo correttamente ed utilizzarlo. Per l'installazione vi preghiamo di leggere il paragrafo dedicato. Leggere attentamente tutte le istruzioni di sicurezza prima dell'uso, e conservare il presente manuale di istruzioni / installazione per futura consultazione.

2. Presentazione del prodotto

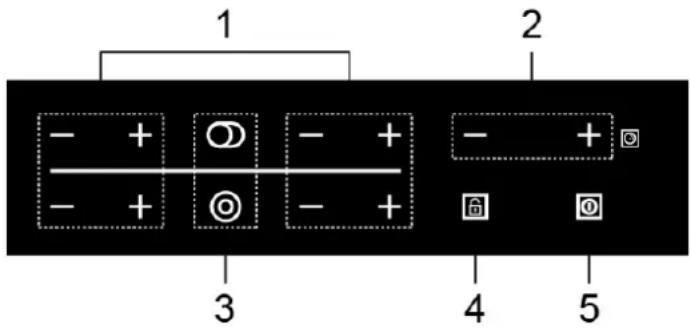

2.2 Pannello di controllo

2.3 Informazioni sul prodotto

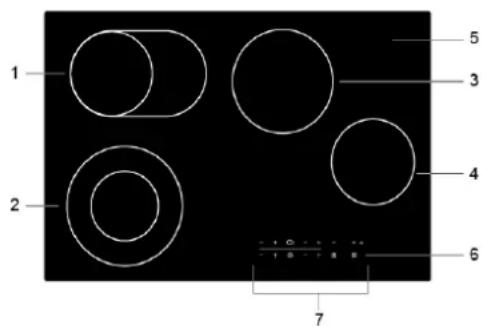

Il piano di cottura in ceramica comandato da microcomputer è in grado di soddisfare diverse esigenze grazie al riscaldamento a resistenza, ai comandi gestiti da microcomputer e alla selezione multipotenza, e rappresenta così la scelta ideale delle famiglie moderne. Il design del piano di cottura in ceramica è di alta qualità per soddisfare le diverse esigenze degli utenti. Il piano di cottura funziona in maniera sicura e affidabile, rendendo così la vostra vita confortevole e

1. Zona con potenza max. di 1100/2000 W

2. Zona con potenza max. di 1000/2200 W

3. Zona con potenza max. di 1800 W

4. Zona con potenza max. di 1200 W

7. Pannello di controllo

1. Comandi di regolazione della potenza

2. Comando di regolazione timer

3. Comandi per doppia zona

4. Comando di blocco dei comandi

permettendovi di godere appieno dei piaceri della vita.

2.4 Principio di funzionamento

Il piano di cottura in ceramica funziona mediante riscaldamento a resistenza, e regola la potenza di uscita grazie ad un apposito regolatore con comandi a sfioramento.

2.5 Prima di utilizzare il vostro nuovo piano di cottura in

• Leggere la presente guida, prestando particolare attenzione al paragrafo ‘Avvertenze di sicurezza’.

• Rimuovere la pellicola protettiva eventualmente ancora presente sul piano di cottura in ceramica.

2.6 Specifiche tecniche

Piano di cottura 5RG74350 Zone di cottura 4 zone Tensione e potenza 1 220-240 V~ 50/60 Hz 6500-7800 W Tensione e potenza 2 400 V 3 N~ 50/60 Hz 7200 W Dimensioni Lungh×Largh×Alt (mm) 770x520x55 Dimensioni di incasso A×B (mm) 750x495 Pesi e misure sono approssimativi. Al fine di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di modificare le loro specifiche e il loro design senza preavviso.

3. Funzionamento del prodotto

3.1 Comandi a sfioramento

• I comandi si attivano non appena li si sfiora, per cui non è necessario esercitare pressione.

• Utilizzare il polpastrello, non la punta del dito.

• Ogni volta che si sfiora un comando, risuona un segnale acustico.

• Sincerarsi che i comandi siano sempre puliti e asciutti, e che non siano coperti da eventuali oggetti (ad es. utensili o strofinacci). Persino un sottile strato d'acqua può pregiudicare il funzionamento dei comandi.8

3.2 Scelta delle stoviglie idonee

Non utilizzare stoviglie dai bordi rovinati o con il fondo curvo. Sincerarsi che il fondo della pentola sia liscio e piano in modo da posarsi uniformemente sul piano in vetro, e che sia della stessa misura della zona di cottura. Collocare la pentola sempre al centro della zona di cottura. Per togliere la pentola, sollevarla sempre dal piano di cottura in ceramica senza farla scivolare, in modo da non graffiare il vetro.

3.3 Utilizzo del piano di cottura

3.3.1 Inizio della cottura

Dopo aver acceso il piano di cottura in ceramica, il cicalino risuona una volta, tutte le spie si accendono per un secondo e poi si spengono, indicando che l'elettrodomestico si è portato in modalità standby. Sfiorare il comando ON/OFF . Tutte le spie indicano “-”. Collocare una pentola idonea sulla zona di cottura che si desidera utilizzare.

• Sincerarsi che il fondo della pentola e che la superficie della zona di cottura siano puliti e asciutti. Selezionare il livello di temperatura sfiorando i comandi “+” o

• Se non si imposta il livello di temperatura nel giro di 1 minuto, il piano di cottura in ceramica si spegnerà automaticamente. Si dovrà quindi iniziare nuovamente dalla fase 1.

• È possibile modificare il livello di temperatura in ogni momento durante la cottura.9

• Sfiorando a lungo uno di questi pulsanti, sarà possibile modificare il valore aumentandolo o diminuendolo.

3.3.2 Termine della cottura

Spegnere la zona di cottura portando il valore su “-”, oppure sfiorando insieme i comandi “-” e “+”. Spegnere l'intero piano di cottura sfiorando il comando ON/OFF . Attenzione: superfici bollenti “H” indica quale zona di cottura non toccare perché bollente. L'indicazione scompare non appena la superficie si raffredda ad una temperatura di sicurezza. Può anche essere utilizzata come funzione di risparmio energetico se si vuole cuocere altri cibi sfruttando il piano di cottura ancora caldo.

3.3.3 Utilizzo della funzione doppia zona

• La funzione può essere utilizzata solamente per le zone di cottura n. 1 e n. 2.

• La doppia zona di cottura comprende due aree di cottura: è possibile utilizzare il settore centrale e il settore esterno. È possibile utilizzare il settore centrale (A) in maniera indipendente o entrambi i settori (B) contemporaneamente. Zona n. 1 Zona n. 2 Attivazione della doppia zona di cottura

Regolare l'impostazione della temperatura nei livelli di potenza compresi tra 1 e 9 (ad es. 6, zona n. 2).10 Il settore centrale della doppia zona di cottura si attiva.

Sfiorare il comando per doppia zona “”.

Il display della zona di cottura indica alternativamente “=” e “ 6 ”.

Disattivazione della doppia zona di cottura Sfiorando nuovamente il comando per doppia zona “”, la funzione della doppia zona si disattiva. Il display della zona di cottura indica “6”.

Nota: 1、 La doppia zona di cottura è disponibile solamente nelle zone di cottura n. 1 e n. 3. 2、 È possibile selezionare il livello della funzione da 1 a 9.

3.3.4 Blocco dei comandi

• I comandi possono essere bloccati per impedirne l'utilizzo involontario (ad esempio da parte dei bambini che attivano accidentalmente le zone di cottura).

• Quando la funzione di blocco è attiva tutti i comandi sono disattivati tranne ON/OFF. Per bloccare i comandi Sfiorare il comando di blocco . Il display del timer indica “Lo”. Per sbloccare i comandi Sincerarsi che il piano di cottura in ceramica sia acceso Sfiorare a lungo il comando di blocco . Quando il piano di cottura è in modalità di blocco, tutti i comandi sono disabilitati tranne ON/OFF

in caso di emergenza è sempre possibile spegnere il piano di cottura in ceramica con il comando ON/OFF , per sbloccare poi i comandi nella fase successiva.

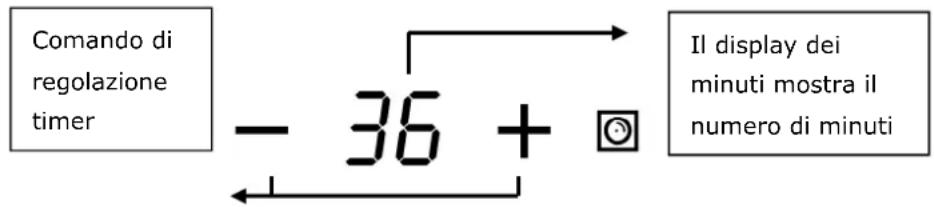

È possibile utilizzare il timer in due modi diversi: a) Come contaminuti. In questo caso il timer non spegne le zone di cottura alla scadenza del tempo impostato. b) È possibile impostarlo per spegnere una o più zone di cottura alla scadenza del tempo impostato.

• Sul timer è possibile impostare un massimo di 99 minuti.11 Panoramica del timer a) Utilizzo del timer come contaminuti Se non sono state selezionate zone di cottura Sincerarsi che il piano di cottura sia acceso. Nota: è possibile utilizzare il contaminuti anche senza selezionare le zone di cottura. Sfiorare i comandi “-” o “+” del timer: il display del contaminuti lampeggia. Impostare il tempo sfiorando i rispettivi comandi “-” o “+”. Sfiorando insieme “-” e “+” la funzione del timer viene annullata, e sul display compare “--”. Il conto alla rovescia inizia non appena viene impostato il tempo. Il display indica il tempo rimanente e lampeggia per 5 secondi. Il cicalino risuona per 30 secondi, e sul display del timer compare “--” al termine del tempo impostato. Consiglio: a) Sfiorare una volta il comando “-” o “+” del timer per aumentare o diminuire il tempo di 1 minuto. b) Sfiorare a lungo il comando “-” o “+” del timer per aumentare o diminuire il tempo di 10 minuti. c) Se il tempo impostato supera i 99 minuti, il timer ritornerà automaticamente a 0 minuti. b) Impostazione del timer per spegnere una zona di cottura Impostazione di una zona Sfiorare i comandi “-” o “+” della zona di cottura corrispondente per cui si vuole impostare il timer. Impostare il tempo sfiorando i comandi “-” o “+” del timer. Il display dei minuti mostra il numero di minuti Comando di regolazione timer12 Sfiorando insieme “-” e “+” la funzione del timer viene annullata, e sul display compare “--”. Il conto alla rovescia inizia non appena viene impostato il tempo. Il display indica il tempo rimanente e lampeggia per 5 secondi. Alla scadenza del tempo di cottura, la zona di cottura corrispondente si spegne automaticamente. Nota: a) Il punto rosso accanto al display del livello di potenza si illumina per indicare la zona selezionata. b) Se si vuole modificare il tempo dopo aver impostato il timer, ripetere la procedura dalla fase 1.

3.3.6 Protezione dalla sovratemperatura

Un sensore di temperatura integrato monitora la temperatura all'interno del piano di cottura in ceramica. Se si rileva una temperatura eccessiva, il piano di cottura in ceramica si spegne automaticamente.

3.3.7 Avvertenza relativa al calore residuo

Se il piano di cottura è in funzione per un certo periodo di tempo, esso conserverà un certo calore residuo. Sul piano compare la lettera “H”, per segnalare questa condizione in modo da evitare di toccarlo.

3.3.8 Tempi di funzionamento predefiniti

Il piano è inoltre dotato di un'ulteriore caratteristica di sicurezza, ovvero lo spegnimento automatico. Questa funzione si attiva ogni volta che ci si dimentica di spegnere una zona di cottura. I tempi di spegnimento predefiniti sono riportati nella tabella che segue: Livello di potenza 1 2 3 4 5 6 7 8 9 Tempo di funzionamento predefinito (ora)

4. Linee guida di cottura

Prestare attenzione durante la frittura, in quanto l'olio e il grasso si riscaldano molto velocemente, in particolare se si utilizza PowerBoost. A temperature estremamente elevate, l'olio e il grasso si infiammano spontaneamente, con un conseguente grave rischio di incendio.

4.1 Consigli per la cottura

• Quando il cibo raggiunge la temperatura di ebollizione, ridurre la temperatura.

• L'uso di un coperchio riduce i tempi di cottura e consente di risparmiare energia grazie al mantenimento della temperatura.

• Utilizzare una minima quantità di liquidi o di grassi in modo da ridurre i tempi di cottura.13

• Iniziare a cucinare impostando una temperatura elevata, per poi ridurla quando il cibo si è riscaldato uniformemente.

4.1.1 Sobbollimento, cottura del riso

• Il sobbollimento si verifica al di sotto del punto di ebollizione, attorno agli 85˚C, quando le bolle salgono sulla superficie del liquido di cottura solo sporadicamente. Il sobbollimento è il segreto per preparare zuppe deliziose e teneri stufati, in quanto i sapori si sviluppano senza cuocere eccessivamente il cibo. È quindi buona norma preparare le salse a base di uova e quelle addensate con la farina al di sotto del punto di ebollizione.

• Alcune preparazioni, come la cottura del riso mediante assorbimento del liquido di cottura, possono richiedere una temperatura superiore alla temperatura minima impostabile, in modo da garantire che il cibo si cuocia correttamente nel tempo consigliato.

4.1.2 Cottura della carne a fuoco vivo

Per cuocere bistecche saporite e succose:

1. Lasciare la carne a temperatura ambiente per circa 20 minuti prima di cuocerla.

2. Scaldare una padella dal fondo pesante.

3. Spennellare d'olio entrambi i lati della bistecca. Versare una piccola quantità di olio nella padella calda

e adagiarvi la bistecca.

4. Girare la bistecca solo una volta durante la cottura. Il tempo esatto di cottura dipende dallo spessore

della bistecca e dal grado di cottura desiderato. I tempi possono variare ed essere pari a circa 2 – 8 minuti per lato. Esercitare una leggera pressione sulla bistecca per valutarne il grado di cottura più è consistente più è cotta.

5. Lasciar riposare la bistecca su di un piatto caldo per alcuni minuti in modo che diventi tenera prima di

4.1.3 Cottura dei cibi saltati in padella

1. Scegliere un wok con il fondo piatto compatibile con la vetroceramica, oppure una padella larga.

2. Tenere a portata di mano tutti gli ingredienti e gli utensili necessari. Questo metodo di cottura richiede

infatti rapidità. Se si vuole cuocere grandi quantità di cibo, suddividerle in piccole quantità da cuocere volta per volta.

3. Preriscaldare brevemente la padella ed aggiungere due cucchiai d'olio.

4. Cuocere dapprima la carne, metterla da parte e tenerla in caldo.

5. Cuocere la verdura saltandola in padella. Quando questa è calda ma ancora croccante, impostare la

temperatura della zona di cottura ad un livello inferiore, rimettere la carne nella padella ed aggiungere la salsa.

6. Mescolare delicatamente gli ingredienti in modo da far sì che si cuociano uniformemente.

postazioni della temperatura Le impostazioni riportate qui di seguito sono puramente indicative. Le impostazioni esatte dipendono da numerosi fattori, tra cui le stoviglie utilizzate e la quantità di cibo che si intende cuocere. Fare alcune prove pratiche con il piano di cottura in ceramica per trovare le impostazioni più adatte alle proprie esigenze. Temperatura impostata Idonea per: 1 – 2

• riscaldare dolcemente piccole quantità di cibo

• sciogliere cioccolato, burro e cibi che bruciano facilmente

• far sobbollire dolcemente14

• riscaldare lentamente 3 – 4

• riscaldare nuovamente

• far sobbollire rapidamente

• cuocere il riso 5 – 6

• cuocere a fuoco vivo

• portare le zuppe a ebollizione

6. Manutenzione e pulizia

Cosa? Come? Importante! Macchie sul vetro dovute all'uso quotidiano del piano di cottura (ditate, segni, macchie lasciate dai cibi o traboccamento di cibi non zuccherini sul vetro)

1. Spegnere il piano di cottura.

2. Applicare un detergente idoneo

mentre il vetro è ancora caldo (ma non bollente!).

3. Sciacquare e asciugare con un

strofinaccio pulito o un asciugamano di carta.

4. Accendere nuovamente il piano

• Quando il piano di cottura è spento, non si accenderanno le indicazioni relative alla ‘superficie bollente’, anche se la zona di cottura può essere ancora molto calda! Prestare estrema attenzione.

• Pagliette abrasive, alcuni tipi di pagliette in nylon e detergenti aggressivi/abrasivi possono graffiare il vetro. Leggere sempre l'etichetta del prodotto utilizzato per verificare che il detergente o la paglietta siano idonei.

• Non lasciare mai residui di detergente sul piano di cottura: il vetro potrebbe macchiarsi. Traboccamenti, cibo fuso e fuoriuscite di cibo zuccherino bollente sul vetro Rimuoverli immediatamente con una paletta per il pesce, una spatola o la lama di un raschietto affilato idoneo per i piani di cottura in vetroceramica, facendo attenzione alla presenza di zone di cottura bollenti:

1. Spegnere il piano di cottura.

2. Tenere la lama o l'utensile

formando un angolo di 30° e grattare via le macchie o il cibo fuoriuscito da una zona fredda del piano di cottura.

3. Pulire o raccogliere i residui con

un asciugamano di carta o uno strofinaccio.

4. Seguire le fasi da 2 a 4 descritte

in precedenza per ‘Macchie sul vetro dovute all'uso quotidiano del piano di cottura’.

• Rimuovere prima possibile le macchie dovute al cibo fuso o traboccato, o zuccherino. Se lasciate raffreddare sul vetro, queste possono essere difficili da rimuovere, o possono danneggiare la superficie in vetro in maniera permanente.

• Pericolo di taglio: quando la copertura di sicurezza è retratta, la lama del raschietto è affilata come un rasoio. Utilizzare il raschietto con estrema attenzione e riporlo sempre in un luogo sicuro, lontano dalla portata dei bambini.15 Traboccamento di cibo sui comandi a sfioramento

1. Spegnere il piano di cottura.

2. Raccogliere il cibo traboccato.

3. Asciugare la zona dei comandi a

sfioramento con una spugna umida pulita o uno strofinaccio.

4. Asciugare completamente la

zona con un asciugamano di carta.

5. Accendere nuovamente il piano

• Il piano di cottura può emettere un segnale acustico e spegnersi automaticamente, e i comandi a sfioramento possono non funzionare se sono coperti di liquido. Sincerarsi di aver asciugato completamente la zona dei comandi a sfioramento prima di accendere nuovamente il piano di cottura.

7. Consigli e suggerimenti

Problema Possibili cause Cosa fare Impossibile accendere il piano di cottura. Mancanza di corrente. Sincerarsi che il piano di cottura in ceramica sia collegato all'alimentazione elettrica e che sia acceso. Verificare se vi è un blackout in casa o nella zona. Se sono state effettuate le dovute verifiche e il problema persiste, chiamare un tecnico qualificato. I comandi a sfioramento non reagiscono. I comandi sono bloccati. Sbloccare i comandi. Vedere il paragrafo ‘Utilizzo del piano di cottura in ceramica’ e seguire le istruzioni in esso contenute.

I comandi a sfioramento funzionano con difficoltà. Può esserci un leggero strato di acqua sui comandi, oppure i comandi vengono sfiorati con la punta delle dita. Sincerarsi che la zona dei comandi a sfioramento sia asciutta, e di utilizzare i polpastrelli per sfiorare i comandi. Il vetro è graffiato. Stoviglie dai bordi irregolari. Uso di pagliette o di prodotti detergenti abrasivi e non idonei. Utilizzare stoviglie dal fondo piano e liscio. Vedere ‘Scelta delle stoviglie idonee’. Vedere ‘Manutenzione e pulizia’. Alcune padelle emettono crepitii o rumori di scatto. Ciò può essere causato dalla struttura delle stoviglie utilizzate (strati di metalli diversi che vibrano in modo diverso). Ciò è normale e non indica un difetto.16

8.1 Selezione dell'attrezzatura di installazione

Tagliare il piano di lavoro secondo le dimensioni indicate nel disegno. Lasciare uno spazio minimo di 5 cm attorno al foro a fini di installazione e d'uso. Sincerarsi che lo spessore del piano di lavoro sia pari ad almeno 30 mm. Scegliere un piano di lavoro in materiale resistente al calore ed isolato (non utilizzare il legno e materiali simili fibrosi o igroscopici, a meno che non siano stati impregnati) in modo da evitare scosse elettriche e deformazioni di notevole entità causate dal calore irradiato dal piano di cottura. Come mostrato di seguito: Nota: la distanza di sicurezza tra i lati del piano di cottura e le superfici interne del piano di lavoro dovrà essere pari ad almeno 3 mm. L W E F H D A B X P R 770mm 520mm 750mm 495mm 55mm min. 51mm min.

n tutti i casi sincerarsi che il piano di cottura in ceramica sia ben ventilato e che le aperture di ingresso e di uscita dell'aria non siano bloccate. Sincerarsi che il piano di cottura in ceramica sia in buone condizioni. Come mostrato di seguito: Nota: Tra l'elettrodomestico e la cappa aspirante soprastante rispettare la distanza di sicurezza indicata dal produttore della cappa. Rispettare le avvertenze del produttore della cappa. A (mm) B (mm) C (mm) D E controllare con il produttore della cappa Min. 50 Min. 20 Apertura di ingresso dell'aria 550 x 30mm17 AVVERTENZA: garantire un'adeguata ventilazione Sincerarsi che il piano di cottura in ceramica sia ben ventilato e che le aperture di ingresso e di uscita dell'aria non siano bloccate. Per evitare di toccare accidentalmente il fondo del piano di cottura, soggetto al surriscaldamento, o di subire inavvertitamente una scossa elettrica, è necessario inserire un inserto, fissato con viti, ad una distanza minima di 10 mm dal fondo del piano stesso. Sul lato esterno del piano di cottura sono disposti dei fori di ventilazione. SINCERARSI che questi fori non siano bloccati dal piano di lavoro quando si installa il piano di cottura. Tenere presente che la colla che unisce la plastica o il legno deve resistere a temperature non inferiori ai 150°C, in modo da evitare che il pannello di distacchi. La parete posteriore e le superfici adiacenti e circostanti devono quindi essere in grado di resistere ad una temperatura di 90°C.

8.2 Prima di montare le staffe di fissaggio

Installare l'unità su di una superficie stabile e liscia (utilizzare l'imballaggio). Non esercitare forza sui comandi che sporgono dal piano di cottura. Al termine dell'installazione fissare il piano di cottura sul piano di lavoro avvitando quattro staffe sul fondo del piano di cottura (vedi figura). A B C D Vite Staffa Foro della vite Base18 Regolare la posizione della staffa in modo da essere adatta a piani di lavoro di diverso spessore.

In nessun caso le staffe dovranno toccare le superfici interne del piano di lavoro dopo l'installazione (vedi figura).

1. Il piano di cottura in ceramica deve essere installato da personale qualificato o da tecnici qualificati.

Non effettuare mai da sé questi lavori.

2. Il piano di cottura in ceramica non deve essere montato su frigoriferi, lavastoviglie e asciugatrici.

3. Il piano di cottura in ceramica deve essere installato in modo tale da garantire il massimo calore

irradiato possibile e di conseguenza la massima affidabilità.

4. La parete e la zona che viene riscaldata a induzione al di sopra del piano di lavoro devono essere

resistenti al calore.

5. Per evitare danni, lo strato sandwich e l'adesivo devono essere resistenti al calore.

6. Non utilizzare un pulitore a vapore.

8.4 Collegamento del piano di cottura all'alimentazione di

rete L'alimentazione elettrica deve essere conforme alle norme di riferimento, oppure dotata di un interruttore automatico monopolare. La modalità di collegamento è illustrata di seguito.19

. Se il cavo è danneggiato e deve essere sostituito, ciò deve essere effettuato da un tecnico del servizio clienti utilizzando gli utensili adeguati, in modo da evitare incidenti.

2. Se l'elettrodomestico viene collegato direttamente all'alimentazione di rete, installare un interruttore

automatico onnipolare con uno spazio minimo tra i contatti di 3 mm.

3. L'installatore deve garantire che il collegamento elettrico è stato effettuato correttamente e che è

conforme alle norme di sicurezza.

4. Il cavo non deve essere piegato né compresso.

5. Il cavo deve essere verificato regolarmente e sostituito solamente da una persona opportunamente

qualificata. Il lato inferiore e il cavo di alimentazione del pia no di cottura non sono accessibili dopo l'installazione. SMALTIMENTO: non smaltire il prodotto come rifiuto indifferenziato. Smaltire il prodotto separatamente in quando necessita di un trattamento speciale. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali effetti negativi sull'ambiente e sulla salute umana, che potrebbero invece verificarsi con uno smaltimento errato. Il simbolo sul prodotto indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. L'elettrodomestico deve essere smaltito da un'azienda specializzata. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Per informazioni più dettagliate sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.Innehåll
