MANUALE UTENTE HIF1899TUMPK Reflexion

Manuale d'istruzioni

Il punto esclamativo all'interno di un triangolo avvente l'utente che il libretto d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il significo del fulmine all'interno di un triangolo avvente l'utente della presenza di una pericolosa tensione all'interno dell'apparechio.

Per ridurre i rischi di scosse eletriche, non aprire l'apparechio. L'apparechio non contiene parti riparabili dall'utente. In caso di guasto fare appello a techniciani qualificati per le riparazioni.

230v~

Questo appearecchio è stato progettato per funzioniare a 230V 50Hz .Se nonsi intende utilizzare l'apparecchio per un lungo periodi di tempo, rimuovere la spina alla presa da corrente.

Utilizzato l'apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente.

Posizione l'apparechio in un luogo sufficientemente ventilato. Evitare di systemarlo vicino a tende, sul tappeto o all'interno di un mobile quale, ad esempio, una libreria.

Non esporre l'appareccchio alla luce diretta del sole o a fonti di calore.

Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non dovo essere smalto. can和其他 rifuti domestici al termino del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smalmente dei rifuti, si invita l'ultente a separare quello prodotto da和其他 tipi di rifuti e di riciclarlo in maniera responsable per favorire il rifiulizzo sostabile delle risorse materiale.

Gli utenti domestici sono invaliati a contsaltare il rivenditori presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differentiata e al riciclaggio per quello tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smalito unitamente ad altri rifiuti commerciali.

Italianolta

HIF-1899TUMPK

LETTORE CD/MP3 CON GIRADISCHI, RADIO STEREO, CASSETTE E FUNZIONE ENCODING USB

INTRODUZIONE

Raccomandiamo lalettura accurat diquesto manuale per potervi familiarizzare con il vostro nuovo SISTEMA AUDIO prima diutilizarizzo per la prima volta. Raccomandiamo di conservare questo manuale per futuri riferimenti

LOCALIZZAZIONE DEI CONTROLLI

1) COPERCHIO DI PROTEZIONE

2) TASTO CD PLAY/PAUSE/STOP

17)LED DI ALIMENTAZIONE

18) DISPLAY LCD

19) INDICATORE LED FM STEREO

20)SCALA SINTONIA

29) CAVO ALIMENTAZIONE AC-230V

30) TASTO CASSETTE
31. TASTO GIRADISCHI
32. TASTO STOP (CD-USB)
33. TASTO AVANZAMENTO / ESTRAZIONE CASSETTA
34. SPORTELLO INSERTIMENTO CASSETTA
35. MECCANISMO APERTURA COPERCHIO GIRADISCHI
36.GIRADISCHI

TELECOMANDO

INSTALLAZIONDE DELLE BATTERIE

II telecomando necessita di 1 batteria del tipo CR-2025.

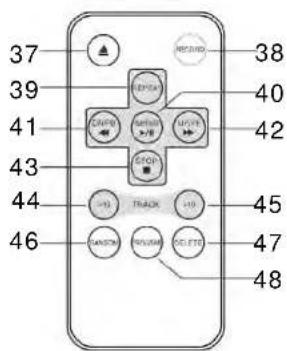

DESCRIZIONE DEI TASTI

37.APERTURA/CHIUSURA CD
38. REGISTRAZIONE (ENCODING)
39. RIPETIZIONE BRANO/DISCO
40. PLAY/PAUSE CD/USB
41.SALTO TRACCIA INDIETRO
42.SALTO TRACCIA AVANTI
43. TASTO STOP
44.AVANZAMENTOTRACCIA+10
45.SALTO INDIETRO TRACCIA-10
46. RIPRODUZIONE CASUALE
47. TASTO CANCELLAZIONE
48. TASTO PROGRAMMAZIONE

Italianolta

COLLEGAMENTO ALLA FONTE DI ALIMENTAZIONE

Prima di accendere l'apparecchio assicurarsi che il voltaggio locale sia lo stesso di quello indicate sulla targhetta dei dati di funzionamento.

Per la vostra propria sicurezza leggere le seguenti istruzioni accuramente prima di cercare di collegare quello appearecchio alla presa di corrente.

FUNZIONAMENTO A CA

Questo apparecchio è stato progettato per funzionare solo con una fonte di alimentazione di AC 230V 50Hz. Il collegamento ad un alto tipo di fonte di alimentazione potrebbe danneggiare l'apparechio.

Attenzione

Per prevenir le scariche elettriche, scollegare la spina prima di rimuovere il coperchio. Fare riferimento al personale di un centro di servizi qualificato.

Precauzioni di Sicurezza

Non esporre l'apparecchio alla pioggia o all'umidita.

Fonte di Alimentazione Principale: solo AC 230V / 50Hz - AC

Questo symbolo significa che quello appearecchio è doppiamente isolato. Non è richiesto un collegamento a terra.

ALIMENTAZIONE

Rimuovere accuramente l'apparecchio alla scatola, conservare l'imballaggio per un futuro uso. Leggere accuramente queste istruzioni prima dell'uso.

ALIMENTAZIONE CA

Collegare il cavo elettrico alla presa di corrente AC. Controllare che la vostra fonte di alimentazione via di 230V, 50 Hz.

UTILIZZO DELLA RADIO

• Premere il tasto accensione (15). Si accende l'indicatore (17)
• SeLECTIONARE la banda di frequenza desiderata con il Selettore Banda (14) per FM oppure (12) per MW.
  Sintonizzare la stazione radio desiderata girando il controlo Sintonia (21).
  Regolare il controlo Volume (7) al livello desiderato.

Italianolta

ANTENNA

Per la riscione in FM, si trova incorporata sul lato posteriore dell'apparecchio un'antenna a filo (28). Muovero il filo fino a raggiungere la migliorie riscione.

Per una ricezione in MW i segnali verranno raccoli detraverso l'antenna in ferrite incorpORA. Dovra orientare l'apparecchio fino a raggiungere la migliorere ricezione.

Ricezione FM Stereo e Mono

Quando un segnale FMiene sintonizzato, regolando il selettore BANDA sulla posizione FM permeftera alla stazione di essere ricevuta in suono stereo. L'indicatore FM Stereo (19) si illuminerà.

GIRADISCHI

Preparazione

• Aprire il coperchio del giradischi. Rilasciare il gancetto del braccio di lettura.
• Svitare la vite di sicurezza-trasporto posta sul lato superiore del giradischi.
• Sbloccare il blocaggio del braccetto e rimuovere la protezione della puntina.

Ascolto dei dischi

1. Premere il Selettore Funzione (31) su PHONO.
2. Positionare un disco sul giradischi, sul pemo centrale. Posizione r'adattatore EP sul perno centrale quando si ascoltino dischi EP di 17~cm (45 giri).
3. Regolare il selezione velocità (24) su 33 / 45 o 78 giri, a seconda del disco utilizzato.
4. Rilasciare la chiusura del braccio della testina dilettura, e rimuovere il cappuccio di protezione dalla puntina.
5. Sollevare il braccio di lettura con la levetta del braccio.
6. Posizione are il braccio di lettura sull'inizio del disco, o sull'inizio di un brano particolare.
7. Abbassare con delicatzezza il braccio sul disco con la levetta del braccio per,iniziare lalettura.
8. Quando il disco giunge alla fine, il giradischi si fermerà. Alzare il braccio digettura e riportarlo sull'appoggio.
9. Per fermare il disco durante lagettura, alzare il braccio dilettura e riportario sull'appoggio. il giradischi si fermera.

Note: Non girare il piatto manualmente.

Muovere o scotere il giradischenza la protezione della puntina e della chiusura del braccio di dettura lo potrebbe danneggiare. Mettere il cappuccio di protezione sulla puntina quando non verrà utilizzata.

RIPRODUZIONEDI UN COMPACT DISC

Per iniziare

1. Premere il selettore di funzioni (26) per selezionare la modalità "CD/USB".
2. Premere il tasto "OPEN/CLOSE" (11) per aprire il vassoio CD (10).
3. Inserire un CD con il lato stampato rivolto verso l'alto e chiudere il vassoio.
4. Il disco viene caricato e il display LCD (18) visualizza il numero totale delle traccce e il tempo di riproduzione totale. Il disco iniziera la riproduzione.

- Modalità riproduzione/pausa/arresto (play/pause/stop)

- Modalità salto/ricerca avanti o indietro (skip/search up / skip/search down

1. Per interrompere la riproduzione, premere una volta il tasto "STOP" (32), il numero dei brani comparara sul display LCD (18). Premere nuovamente il tasto PLAY/PAUSE (2) per tornare alla riproduzione normale.
2. In modalità riproduzione o pausa, se il tasto "skip up" (3) viene premuto, l'unità passera alla traccia segunte e visualizzera il numero della traccia e manterra la modalità riproduzione o pausa.
3. In modalità riproduzione o pausa, se il tasto "skip down" (3) viene premuto, illettore torna all'inizio della traccia, visualizzera il numero della traccia originale e manterrà la modalità riproduzione o pausa.
4. Dopo il punto 2, premendo di nuovo il tasto "skip down" (3), l'unità torna alla traccia precedente, ma rimane in modalità riproduzione o pausa.
5. Durante la riproduzione di un CD/MP3, per attivare la funzione avanzamento velocce o ritorno velo Maintainere premuto il tasto "skip up/down" (3). Per disattivarla, basta smettere di premere il tasto.
6. Per avanzare di 10 brani alla volta, premere il tasto +10 o -10 dal telecomando.

• Bit rate MP3: 32 kbps~256 kbps e bit rate WMA : 32 kbps ~ 320 kbps
• La performance di coproduzione di un disco MP3 dipende alla qualità di registrazione del disco e del tipo di registrazione. Inoltre, il tempo di ricerca per un MP3-CD è superiore rispetto ad un CD normale a causa della differenza di formato.

MODALITA RIPETZIONE/RIPRODUZIONECASUALE

Premendo il tasto PLAY MODE (5) prima o durante la riproduzione è possible ripetere una singola traccia, una cartella (MP3 solamente) o tutte le trace. Ogni pressione cambia la modalità di riproduzione come segue:

PERCD

(1) REPEAT 1 (2) REPEAT ALL TRACK (3) RANDOM (4) OFF MODE

PER MP3/WMA

(1)REPEAT1 (2)REPEAT1 FOLDER (3) REPEATALBUM

Ripeti riproduzione (Repeat play)
E posibilie ascollare le tracce o le cartelle desiderate ripetutamente tramite esta funzione.
Riproduzione casuale (Random play)
Questa funzione permette di ascoltare tutte le tracce o una cartella in sequenza casuale.

PROGRAMMAZIONEDI UNCD

É possiblè programme fino a 20 tracce per la riproduzione di un CD o 99 di un file MP3 in qualisiassi ordine. Prima della programmazione, assicurarsi che ilsystema sia in modalità arresto (stop):
1. Configurare illettore in modalita CD/USB e interrompere la riproduzione del CD.
2. Premere il tasto "PLAY MODE", "P" comparirà sul display LCD (18). Saranno inoltre
visibili anche il numero di programma e i numeri di traccia per la programmazione.
3. Selezionare la traccia desiderata premendo i tasti SKIP UP (3) o SKIP DOWN (4).
4. Premere il tasto " PLAY MODE * per memorizzare la traccia.
5. Ripetere i punti 3 e 4 per entrare tracce addizionali nella memoria, se necessario.
6. Quando tutte le trace sono state programmate, premere il tasto " PLAY/PAUSE" (5)
per riproduire il disco nell'ordine assegnato
7. Per cancellare il file programmato, premere il tasto "STOP".

RIPRODUZIONEDI TRACCE MP3/WMATRAMITE SUPPORTOUSB

Ilystemaécapacede decodificareeproduirettul fileMP3/WMAmemorizzatinel supporto de memorizzazione atraverso the collegamento alla porta USB.

1. Selezionare la modalita CD/USB il tramite il selettore di funzioni (26),
2. Collegare il supporto USB facendo attenzione cheesso entri completamente.

Italianolta

• Collegare il disposativo USB al contrario potrebbe danneggiare il systema audio o il disposativo di memorizzazione. Verificare che la direzione sia corretta prima di procedere al collegamento.
• Premere il tasto FUNCTION (6).
• Dopo il collegamento, ilsystema inizia automaticamente la riproduzione del dispositivo di memorizzazione, e il display LCD (18) visualizza il numero totale di file MP3/WMA.
• Ripetere la stessa procedura di riproduzione del disco CD/MP3, come riportato supra.

NOTA

• IIistema é in grado di rilevare e riproduire file in formato MP3 e WMA solo tramite porta USB.

Se ilsystema viene collegato a unlettore MP3tramite presa USB,acausa delle variazioni nel formatodi codifica MP3, alcuni lettori MP3 potrebbero non essere capaci di riproduire i file tramite la presa USB. Quito non rappresenta un malfunzionamento delsystema.

FUNZIONE CASSETTA

COMANDI

Riproduzione cassetta:

Premere il tasto funzione (30) sulla modalità " TAPE "

L'apparechio iniziera la riproduzione del nastro automaticamente una volta inserta la cassetta.

Avanti veloce:

Premere il tasto "AVANTI VELOCE/ESPULSIONE CASSETTA" (33) fino a meta durante lalettura. Il nastro avvolgera in avanti velocimento.

Ripremere leggermente il tasto (33) per tornare allalettura normale.

Arresto e Espulslone:

Premere il tasto "AVANTI VELOCE/ESPULSIONE CASSETTA" (33) completeness (a fondo) e la cassetta sera espulsa.

PLAY

FAST FORWARD

EJECT

CODIFICADUNCD/CASSETTA DISCO78/33/45GIRINFILEMP3

Ilsystema potecODificAREunCDnormale,una cassettaou discovinilein formato MP3e registrarlo n supporto de memorizzatione tramitei collegamento alla porta USB.

A) CODIFICARE UN CD

I) Codificare 1 traccia

1. avviare la riproduzione normale della traccia del CD da codificare e registrare,
2. premeire il tasto "RECORD" (9) due voltte durante la coproduzione della traccia desiderata, il display visualizza "REC". La codifica si sta completando.
3. Premere il tasto STOP (32) quando si desidera completare la registrazione.
4. Dopo il completamento della codifica, l'unità interrompe la riproduzione automaticamente.

II) Codificare 1 disco

1. Inserire un CD con il lato stampato rivolto verso I'alto e chiudere il vassoio
2. una volta caricato il disco, premeire il tasto " RECORD " (9) due volte. Il displayvisualizzazione "REC". La codifica si sta completando.
3. Doto il completamento della codifica, l'unità interrompe la riproduzione automaticamente.

NOTA:

• La velocità di registrazione è 1:1 e dipende dal tempo di riproduzione attuale della traccia del CD
• IIistema crea una cartella * RECORD * e memorizza la traccia codificata dentro.
• Il tipo di registrazione predefinito è: bit rate MP3 : 128 kbps. frequenza di campionamento : 44.1kHz
• In modalità codifica, nessun titolo di traccia viene registrato
• Per interrompere la registrazione, premere il tasto " RECORD "
• La registrazione sera completeness solamente se l'intera tracciaiene codificata. Se il過程o di codifica viene interrotto, nessuna traccia verrà registrata né memorizzata nel supporto USB.

Italianolital

III) COPIARE UN FILE MP3/WMA

SeViene inserto un disco MP3/WMA"Invece di un CD, premendo il tasto the "RECORD"(9), ilsystemia iniziata a copiare i file nel supporto USB. La procedura e la stessa che per la codifica di un CD (descritta sopra), e ilsystema passera in modalità copia solamente se il file MP3/WMA viene fatto.

B) CODIFICARE UN DISCO 45/33/78 GIRI

2) Premere il tasto funzione (31) sulla modalita " PHONO ",
3) Avviare la riproduzione della traccia da registrar nel supporto USB.
4) Premere direttamente il tastingo "RECORD" (9) due volte.
5) Il display LCD visualizza la parola " REC " e inizia a lampeggiare.
6) Una volta completata la registrazione, premere il tasto "STOP "(32).

B) CODIFICARE UNA CASSETTA

1) Inserire la memoria USB
2) Premere il tasto funzione (30) sulla modalità "TAPE".
3) Avviare la riproduzione della traccia da registrare nel supporto USB.
4) Premere direllamente il tasto "RECORD "(9) due voite
5) Il display LCD visualizza la parola * REC " e inizia a lampeggiare,
6) Una volta completata la registrazione, premere il tasto " STOP "(32).

BIMOZIONDELSUPPORTOSUB

Per rimuovere il SUPPORTO USB, spegnere l'appareccchio oppure portare lo stesso in modalita PHONO O TAPE. Per rimuovere il supporto USB, staccare quest'ultimo tirandolo direttamente fuori alla presa USB.

CANCELLARE BRANIDAL SUPPORTO USB

1) Inserire la memoria USB.
2) Premere il tasto CD/USB (26).
3) Premere il tasto FUNCTION per selezionare la modalita USB.
4) Durante la riproduzione o la modalita stop, premere due volte il tasto DELETE da telecompero per cancellare la traccia corrente.

SPECIFICETECNICHE

Fonte alimentazione

AC:230V\~50Hz

Batterie

telecomando: Batteria CR-2025

Gamma Freqenza Radio

FM:87.5-108MHz

MW:522-1620kHz

Le caratteristiche sono soggette a variazioni senza preawiso.
