Marca	Zanussi
Modello	ZFU 20201 WA
Tipo di prodotto	Congelatore
Dimensioni (A x L x P)	1544 x 595 x 658 mm
Tensione di alimentazione	230-240 V
Frequenza	50 Hz
Classe climatica	SN, N, ST, T
Autonomia di funzionamento	30 h
Refrigerante	R600a (isobutano)
Funzione Congelamento rapido	Sì (Fast Freeze)
Sbrinamento automatico	Sì (senza brina)
Allarme di temperatura	Sì
Spie luminose	Allarme, Fast Freeze, Funzionamento
Numero di cestelli di congelamento	Non specificato
Vaschette Maxibox	Sì
Reversibilità della porta	Sì (possibile dall'utente)
Manutenzione	Pulizia con acqua tiepida e sapone
Servizio post-vendita	Utilizzare pezzi originali
Garanzia	2 anni

Domande frequenti - ZFU 20201 WA ZANUSSI

Come regolare la temperatura del mio congelatore Zanussi ZFU 20201 WA?

Ruotare il termostato su una posizione intermedia per una regolazione automatica. Per più freddo, ruotare verso il massimo; per meno freddo, verso il minimo.

Cosa fare se la spia di allarme si accende?

La spia allarme si accende in caso di aumento anomalo della temperatura (es.: interruzione di corrente). Una volta ripristinate le condizioni normali, si spegne automaticamente.

Come utilizzare la funzione Fast Freeze?

Premere l'interruttore Fast Freeze almeno 24 ore prima di congelare alimenti freschi. La spia si accende. La funzione si disattiva automaticamente dopo 24 ore.

Qual è la quantità massima di alimenti da congelare in 24 ore?

È indicata sulla targhetta matricola situata all'interno dell'apparecchio. Non superare questo valore.

Come pulire il mio congelatore?

Scollegare l'apparecchio. Pulire l'interno e gli accessori con acqua tiepida e sapone. Non utilizzare prodotti abrasivi. Asciugare accuratamente.

Cosa fare se la porta non si chiude correttamente?

Pulire le guarnizioni della porta. Se necessario, regolare la porta seguendo le istruzioni del capitolo Installazione o contattare il servizio post-vendita.

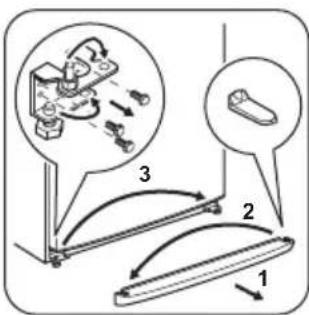

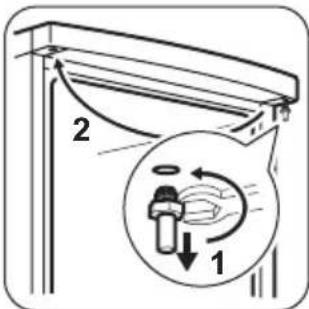

Come cambiare il senso di apertura della porta?

Scollegare l'apparecchio. Seguire i passaggi nel manuale: rimuovere la base, smontare le cerniere, invertire il perno superiore e rimontare la porta. Farsi aiutare da un'altra persona.

Il mio congelatore fa rumore, è normale?

Sì. I rumori di gorgoglio, ronzio o scricchiolio sono normali, dovuti al circuito frigorifero, al compressore o alla dilatazione termica.

Cosa fare in caso di scongelamento accidentale?

Se l'interruzione di corrente supera l'autonomia di funzionamento (30 h), consumare rapidamente gli alimenti scongelati o cuocerli prima di ricongelarli.

Dove trovare le caratteristiche tecniche dell'apparecchio?

Si trovano sulla targhetta matricola situata all'interno del congelatore (lato sinistro) e sull'etichetta energetica.

MANUALE UTENTE ZFU 20201 WA ZANUSSI

IT Istruzioni per l'uso 26

EN User manual 38

Gefriergerät

Congélateur

Congelatore

Freezer

USER MANUAL

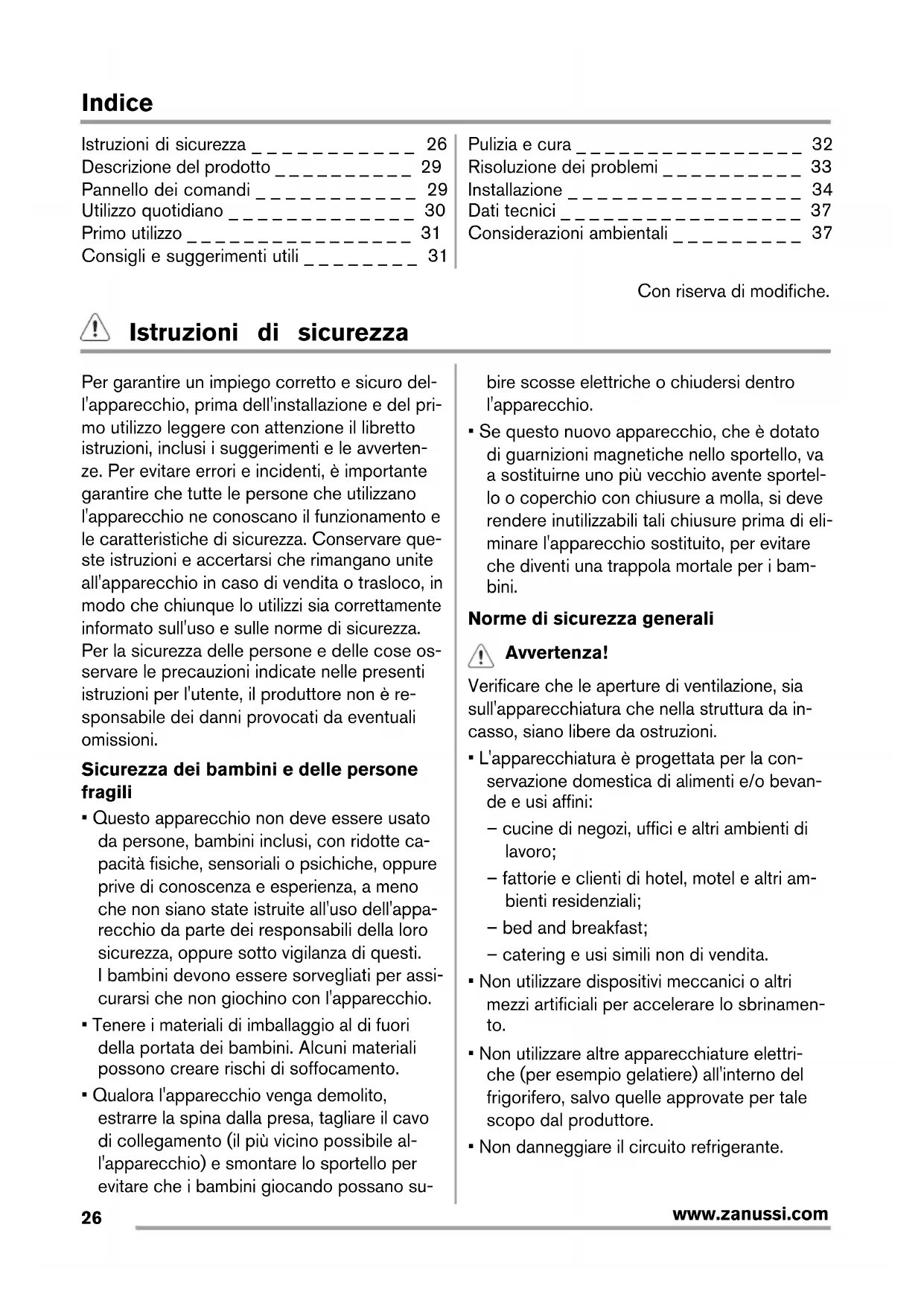

Inhalt

Istruzioni di sicurezza 26
Descrizione del prodotto 29
Pannello dei comandi 29
Utilizzo quotidiano 30
Primo utilizzo 31
Consigli e suggerimenti utili ____ 31

Pulizia e cura 32
Risoluzione dei problemi ____ 33
Installazione 34
Dati tecnici 37
Considerazioni ambientali 37

Con riserva di modifiche.

Istruzioni di sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile al-l'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano su-

bire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Avvertenza!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevan-de e usi affini:
• cucine di negozi, uffici e altri ambienti di lavoro;
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• bed and breakfast;
• catering e usi simili non di vendita.

- Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.

- Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

- Non danneggiare il circuito refrigerante.

- Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- evitare fiamme libere e scintille

- aerare bene il locale in cui si trova l'appa-recchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza! Tutti i componenti elettrici

(cavo di alimentazione, spina, compresso-

re) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.

2. Evitare che il lato posteriore dell'appa-recchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve tro- varsi in una posizione accessibile.

4. Evitare di tirare il cavo di alimentazione.

5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).

- Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.

- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani ba-

gnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

• Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
• Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. (per le apparecchiature di tipo no-frost)
• Gli alimenti congelati non devono essere ri-congelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.
• Non utilizzare mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo può danneg-

giare le parti in plastica interne e l'umidità può penetrare nel sistema elettrico rendendolo sotto tensione.

Installazione

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

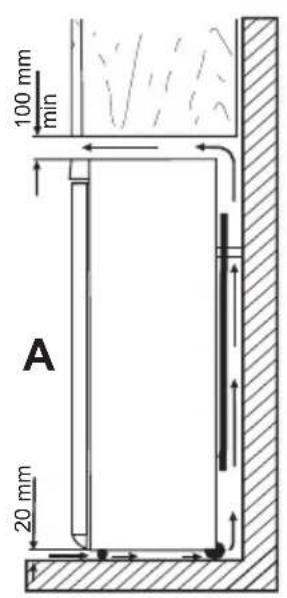

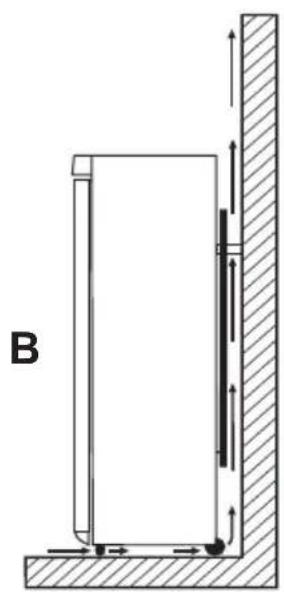

• Attorno all'apparecchio vi deve essere un'a-deguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

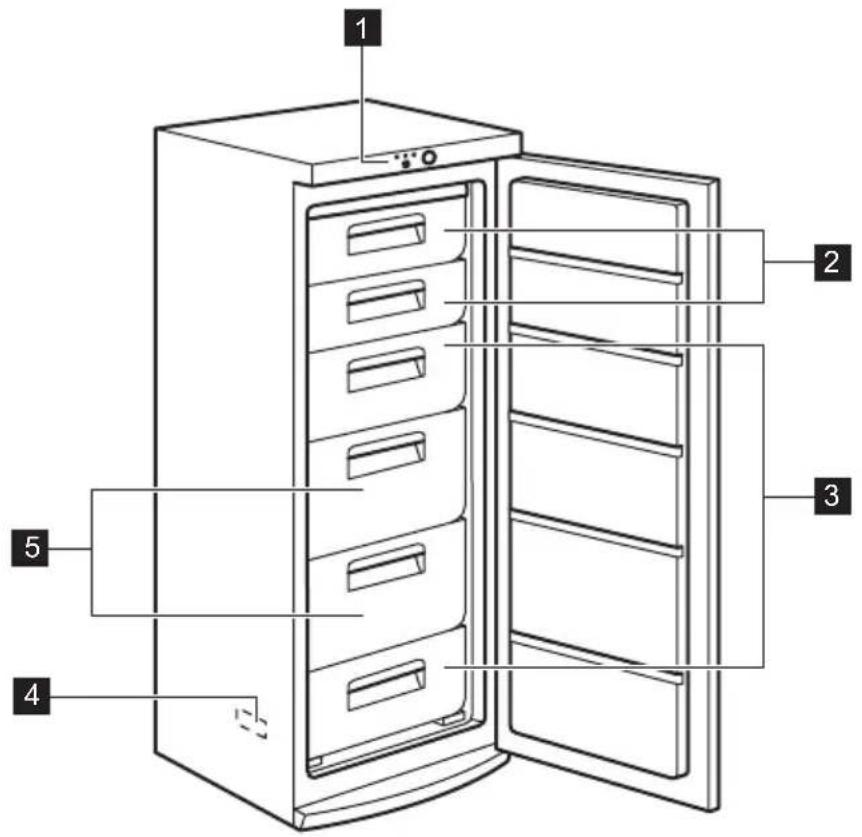

1 Pannello dei comandi
2 Flap
3 Cestelli del vano congelatore

4 Targhetta dei dati
5 Cestelli Maxi Box

Pannello dei comandi

1 Spia di allarme
2 Spia di congelamento rapido
3 Interruttore di congelamento rapido
4 Spia
5 Regolatore della temperatura

Accensione

Inserire la spina nella presa a parete.

Impostare il regolatore di temperatura a un livello medio, ruotandolo in senso orario.

La spia pilota e la spia di allarme si accendono.

Spegnimento

Per spegnere l'apparecchiatura, ruotare il regolatore di temperatura in posizione "0".

FunzioneFast Freeze

Per attivare la funzione Fast Freeze, premere l'interruttore Fast Freeze.

La spia Fast Freeze si accende.

Regolazione della temperatura

La temperatura viene regolata automaticamente.

Per mettere in funzione l'apparecchiatura, procedere come segue:

• impostare il regolatore di temperatura su un livello basso per ottenere un raffreddamento minimo.
• ruotare il regolatore di temperatura verso le impostazioni superiori per aumentare l'intensità del raffreddamento.

La posizione centrale è generalmente la più adatta.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

Utilizzo quotidiano

• Temperatura ambiente
• Frequenza diaper tura della p
• Quantità di alimenti conservati
• Posizione dell'apparecchiatura.

Allarme temperatura eccessiva

Nell'eventualità di un aumento anomalo della temperatura all'interno del congelatore (ad es. a causa di un'interruzione dell'alimentazione elettrica), la spia di allarme si accende.

Al ripristino delle condizioni normali, la spia di allarme si spegne automaticamente.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di inutilizzo si consiglia di lasciare in funzione l'apparecchiatura per almeno 2 ore, prima di introdurre gli alimenti nel vano.

I cassetti del congelatore consentono di individuare rapidamente e facilmente la confezione di alimenti desiderata. Se occorre conservare grandi quantità di cibo, si consiglia di rimuovere tutti i cassetti ad eccezione del cassetto inferiore, la cui presenza è necessaria per assicurare la buona circolazione dell'aria. Su tutti i ripiani è possibile posizionare alimenti fino a una sporgenza massima di 15 mm dalla porta.

Importante In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Congelazione di alimenti freschi

Il vano congelatore è adatto alla congelazione di alimenti freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare cibi freschi, attivare la funzione di congelamento rapido almeno 24 ore prima di introdurre gli alimenti nel vano congelatore.

Riporre i cibi freschi da congelare nello scomparto superiore.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta identificativa presente sulle pareti interne del frigorifero.

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo.

Dopo 24 ore, quando il processo di congelamento è completato, disattivare la funzione di congelamento rapido (vedere "Funzione di congelamento rapido").

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

Rimozione dei cestelli e dei ripiani in vetro dal congelatore

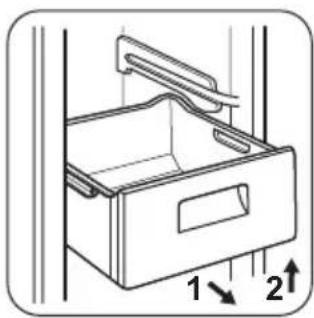

Alcuni dei cestelli del congelatore sono provvisti di un fermo che ne impedisce la caduta o la rimozione accidentale. Per estrarre un cestello

dal vano congelatore, tirarlo in avanti e, al raggiungimento del fermo, inclinare verso l'alto la parte anteriore

Per reinserire il cestello, sollevarlo leggermente sul lato anteriore e introdurlo nel congelatore.

Una volta superato il fermo, spingere il cestello nella posizione originaria.

L'apparecchiatura è dotata di appositi fermi per bloccare i ripiani.

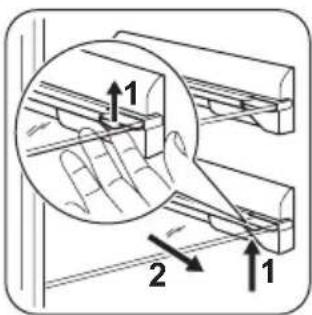

I ripiani vanno sollevati (1) su ciascun lato e tirati verso l'esterno (2).

I ripiani in vetro corredati di rulli di espansione sono bloccati dai perni di arresto.

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in mo-

Consigli e suggerimenti utili

Rumori normali durante il funzionamento

- Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbottio. Non si tratta di un'anomalia.

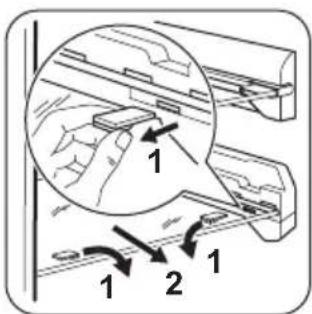

Per rimuoverli, procedere nel seguente modo:

1. Con un cacciavite allentare il perno di arresto su ciascun lato del rullo di espansione.

2. Quindi estrarre entrambi i perni di arresto (1).

3. Quindi tirare il ripiano in vetro verso l'e-sterno (2).

do a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Importante Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

- Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.

- La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno

naturale, non pericoloso. Non si tratta di un'anomalia.

- Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;
• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;

Pulizia e cura

• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Conservazione per la conservazione di cibi congelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

Attenzione Staccare la spina

dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

- Pulire l'interno e gli accessori con acqua tie-pida e un po' di sapone neutro.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Importante Non danneggiare il sistema di raffreddamento.

Risoluzione dei problemi

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento

L'apparecchiatura è "frost free" Ciò significa che non si forma ghiaccio durante il normale funzionamento sulle pareti interne dell'apparecchiatura o sugli alimenti.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda all'interno del comparto mossa da una ventola ad azionamento automatico.

Avvertenza! Prima della ricerca guasti, staccare la spina dalla presa.

Le operazioni di ricerca guasti non contenute nel presente manuale sono riservate solo ad elettricisti qualificati o a persone competenti.

Problema Possibile	causa Soluzione
L'apparecchiatura non funziona. La spia di controllo non lampeggia.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa di alimentazione.		Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve cor-rente. Nella presa di alimentazione non è presente tensione.		Collegare alla presa un'altra appa-recchiatura elettrica.Rivolgersi a un elettricista qualifica-to.
La spia di controllo lam-peggia.	L'apparecchiatura non funziona correttamente.	Rivolgersi a un elettricista qualifica-to.
La spia di allarme lampeg-gia.	La temperatura nel vano congelato-re è troppo alta.	Vedere "Allarme temperatura eccessiva"
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura superio-re.
Lo sportello non è chiuso corretta-mente.		Fare riferimento alla sezione "Chiu-sura dello sportello".
Lo sportello viene aperto troppo frequentemente.		Limitare il più possibile il tempo di apertura dello sportello.
La temperatura degli alimenti è troppo alta.		Prima di conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
La temperatura nel conge-latore è troppo bassa.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura superio-re.
	La funzione Fast Freeze è attiva.	Fare riferimento a "Funzione Fast Freeze".
La temperatura nel conge-latore è troppo alta.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura inferiore.
Sono stati introdotti molti alimenti contemporaneamente.		Introdurre gli alimenti un poco alla volta.
I prodotti sono troppo vicini tra lo-ro.		Disporre i prodotti in modo da consentire una corretta circolazione dell'aria fredda.
Si forma troppa brina. Gli alimenti non sono avvolti correttamente.		Avvolgere correttamente gli alimenti.
Il regolatore della temperatura non è impostato correttamente.		Impostare una temperatura superio-re.

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere la sezione "Installazione".

3. Se necessario, sostituire le guarnizioni difettose. Contattare il centro assistenza.

Installazione

Attenzione Leggere con attenzione le

"Informazioni per la sicurezza" per la

vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climatica	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Posizione

L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc.. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ul-

timo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili.

Avvertenza! L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

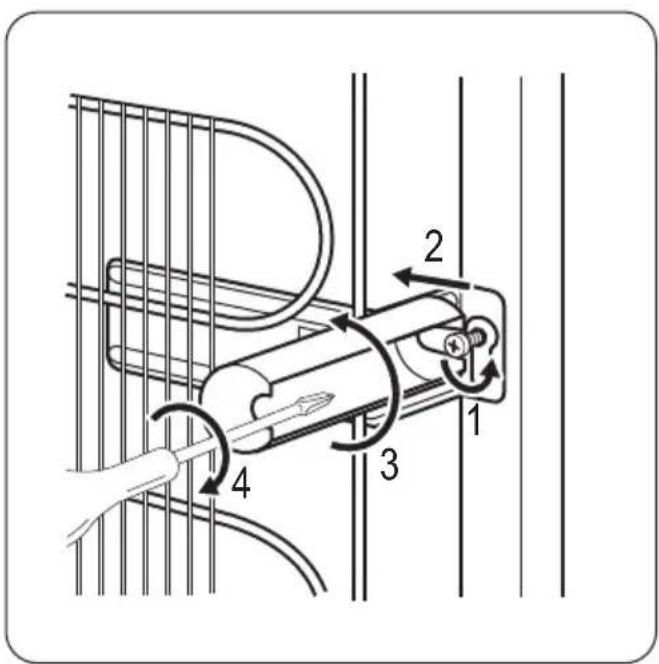

Distanziatori posteriori

Nel sacchetto contenente la documentazione sono presenti due distanziatori.

Per installare i distanziatori, procedere nel modo seguente:

1. Svitare la vite.
2. Sistemare il distanziatore al di sotto della vite.
3. Ruotare il distanziatore verso destra.
4. Serrare nuovamente le viti.

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

Possibilità di invertire la porta

Importante Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.

Per modificare il senso di apertura della porta, procedere come segue:

• Estrarre la spina dalla presa di alimentazione.
• Inclinare l'apparecchiatura verso la parte posteriore facendo in modo che il compressore non tocchi il pavimento.
• Rimuovere lo zoccolo (1).

• Togliere il coperchietto (2) e posizionarlo sul lato opposto.

• Svitare e rimuovere le cerniere inferiori. (3)
  ▪ . Rimuovere la porta.

• Svitare il perno superiore (1) e avvitarlo sul lato opposto. (2)
• Rimontare la porta.

• Sollevare l'apparecchiatura in posizione verticale.
• Svitare la maniglia (1) e fissarla sul lato opposto (2).
• Reinserire i tappini di copertura (3) sul lato opposto.

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
• Gli spigoli delle porte siano paralleli a quelli dell'apparecchiatura.
• La guarnizione magnetica aderisca all'apparecchiatura.

- La porta si apra e si chiuda correttamente. Si consiglia di attendere almeno quattro ore prima di collegare l'apparecchiatura, per consentire all'olio di rifluire nel compressore. Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente.

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza più vicino.

L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente.

Dimensioni
Altezza 1544 mm
Larghezza 595 mm
Profondità 658 mm
Tempo di risalita 30 h
Tensione 230 - 240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno del-

l'apparecchiatura, e sull'etichetta dei valori energetici.

Considerazioni ambientali

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Contents

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.
