MANUALE UTENTE BCIO 3C33 EC BAUKNECHT

GRAZIE PER AVER ACQUISTATO UN PRODOTTO BAUKNECHT. Per ricevere assistenza in modo più completo, registrarile il proprio apparecchio sul sito: www.bauknecht.eu/register

É possible scaricare le Istruzioni per la sicurezza e le Istruzioni per l'uso dal除去 docs.bauknecht.eu; seguire quindi le Istruzioni riportate sul retro del presente libretto.

Prima di utilizzato l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

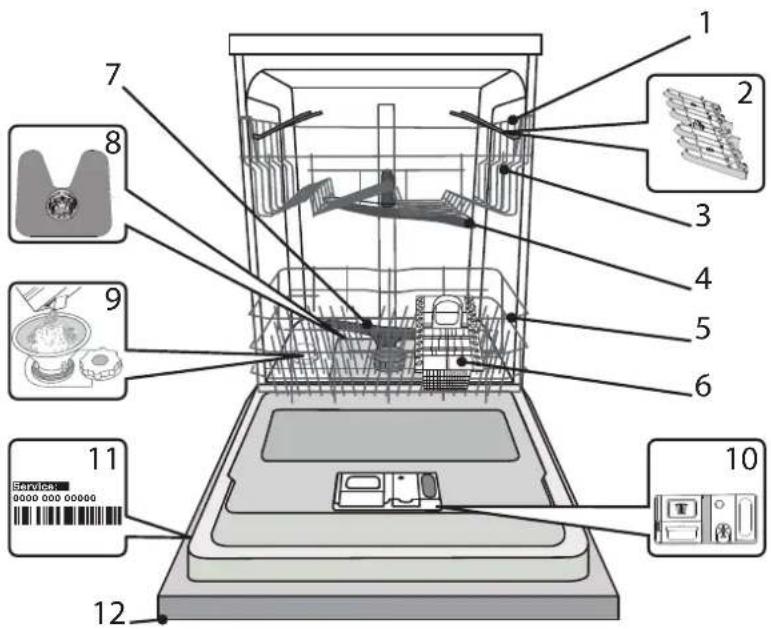

DESCRIZIONE PRODOTTO

APPARECCHIO

1. Cestello superiore
2. Sponde ribaltabili
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello per le posate
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

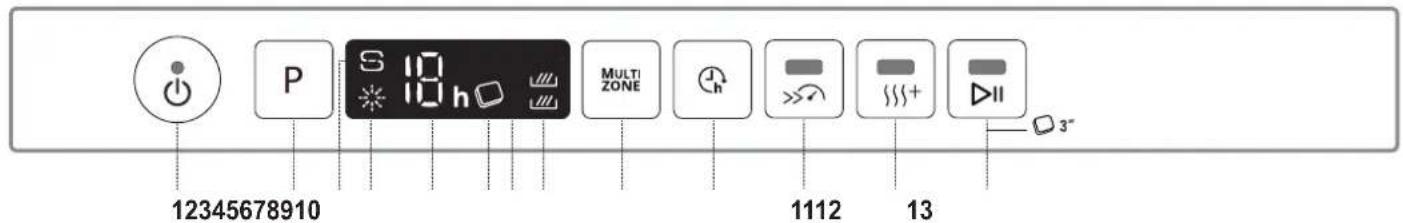

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi
3. Indicatore di riempimento del sale
4. Indicatore di riempimento del brillante
   5.Numero programma e indicatore di durata del ritardo
5. Spia Pastiglia

6. Display

7. Spia Multizone

8. Tasto Multizone
9. Tasto di avvio ritardato
10. Tasto Turbo e relativa spia
11. Tasto Extra Dry e relativa spia
12. Tasto AVVIO/Pausa e relativa spia / Pastiglia

PRIMO UTILIZZO

Dopo aver completeness, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.

• É indispensableie che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.
• É essenzié que ndi che il livello di durezza dell'accua sa stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve essere obbligatoriamente rifornito agli volta che l'indicatore di RIEMPIMENTO SALE sull pannello comandi si accende.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente I'imbuto (vedere fignura) e rifornire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante l'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (cio potrebbe causare il danneggiamento del dispositivo addolcente essere possibilità di riparazione).

Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è esenziale che l'impostazione del livello di durezza dell'acqua tengaconto della sua durezza effettiva nell'utenza domestica. É possible ottenere il valor di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore. Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.

• Azionare l'apparecchio agenda sul tasting ACCENSIONE/SPEGNIMENTO.
• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasting P per 5 secondi, sono a udire il segnale corrispondente.
• Azionare l'apparecchio agenda sul tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1	Dolce	0 - 6	0 - 10	0 - 7
2	Moderamente dolce	7 - 11	11 - 20	8 - 14
3	Medio	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Molto dura	35 - 50	61 - 90	43 - 62

• Disattivare l'apparecchio agenda sullo stesso tasting ACCENSION/ESEGMENTO.

La procedura di impostazione è stata completata!

Non appena completeness tale procedure, avviare uno dei programmi nella carico. Utilizzare soltanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilità il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.

1. Aprire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.
2. Versare delicatamente il brillantante sono al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediating un panno asciutto.
3. Abbassare il coperchio fino ad avertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completeness soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.
- Azionare la lavastoviglie agenda sul tasto ACCENSIONE/SPEGNIMENTO.
- Disattivare la lavastoviglie utilizzato lo stesso tasto ACCENSIONE/SPEGNIMENTO.
- Premere tre volte il tasto P: si awvertte il segnale corrispondente.
- Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
- Il numero corrispondente alla selezione corrente e la spia del brillante lampeggiano entrambi.
- Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.
- Disattivare utilizzato il tasting ACCENSIONE/SPEGNIMENTO
La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillante sua impostato su ZERO (ECO), il brillante noniene erogato. In caso di esaurimento del brillante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.

A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio appearechio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (3-4).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare il detersivo escludvamente nel distributore D asciutta. Mettere la dose di detersivo per il prelimaggio direttamente all'internalo del distributore.

1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.
2. Eliminare eventuali residui di detersi-vo dai bordi del distributore e chiude-ire l coperchio fino ad avvertire lo scatto caratteristico.
3. Chiudere il coperchio del distributore sollevandolo fino a portare il dispositivo di chiusura in sede.

Il distributore del detersivo si après autoloprogramma in uso.

Se si utilizzato detersivi del tipo „All in one“, si consiglia di servirsi del tasto PASTIGlia per impostare il programma in modo da ottenerere sempre i migliori risultati nel lavaggio e nell'asciugatura.

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o dati all'apparecchio.

TABELLA DEI PROGRAMMI

Programma		Fase di asciugatura	ActiveDry	Opzioni disponibili (*)	Durata programma di lavaggio (h:min)**	Consumo d'acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1. Eco 50°	ECO	✓	✓	∅ h ∅ ∅ ∅	3:10 9,5		0,85
2. Sensore	50-60°	✓	✓	∅ h MULTI ZONE > ∅ ∅ ∅ + ∅	1:25 - 3:00 7,0	-14,0 0,90 - 1,40
3. Intensivo 65°		✓	✓	∅ h MULTI ZONE > ∅ ∅ ∅ + ∅	2:50 14,0 1,50
4. Lavaggio rapido e asciugatura	50°	✓	✓	∅ h MULTI ZONE > ∅ ∅ ∅ + ∅	1:25 11,5 1,10
5. Vetro	45°	✓	✓	∅ h MULTI ZONE > ∅ ∅ ∅ + ∅	1:40 11,5 1,20
6. Rapido 30' 50°		-	-	∅ h MULTI ZONE	0:30 9,0 0,50
7. Silenzioso	50°	✓	✓	∅ h ∅ ∅ ∅ + ∅	3:30 15,0 1,15
8. Igiene	65°	✓	-	∅ h		1:40 10,0 1,30
9. Prelavaggio	-	-	-	∅ h MULTI ZONE	0:12 4,5 0,01
10. Autopulente	65°	-	-	∅ h		0:50 8,0 0,85

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di lavoratorioo secondo quanto prescritto delle norme europee EN 60436:2020. Notap er i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all'indirizzo: [e-mail] Questi programmi non richiedono un pre-trattamento delle stoviglie.
) Non è possibile selezionare tutte le opzioni contemporaneamente.
*) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata effettiva può dipendere da molte fattori, quali la temperature e la pressione dell'acqua di alimentazione. la temperature ambiente, la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori più prolongare la durata dei programmianche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 SENSORE

Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e selezione il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un'animazione e la durata del ciclo viene aggiornata.

3 INTENSIVO

Programma consigliato per stoviglie molto sporche, particolaremente indicato per padelle e tegami (non adatto per oggetti delicati).

4 LAVAGGIO RAPIDO E ASCIUGATURA

Stoviglia normalmente sporche. Ciclo quotidiano; permette di ottenerisultati di lavaggio e asciugatura ottimali in un tempo inferiore.

5 VETRO

Programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze.

6 RAPIDO 30^

Programma indicate per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.

7 SILENZIOSO

Adatto al funzionamento nelle ore notturne. Permette di ottenerere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.

8IGIENE

Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.

9 PRELAVAGGIO

Dautilizzare per sciacquare le stoviglie da lavare successivement.
Questoprogramma non richiedede tersivo.

10 AUTOPULENTE

Programma da utilizzare per la manutenzione della lavastoviglie; delve essere eseguito solo con l'apparecchio VUOTO e usingo un detersivo specifico per la manutenzione della lavastoviglie.

Note:

Sll ciclo Rapido 30^ e indicate per stoviglie poco sporche.

possibl selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI).

In caso di opzione non compatibile con il programma selezionato videere la TABELLA DEI PROGRAMMI, il LED corpondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.

MULTI MULTIZONE

ZONE

Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.

Selezionare il programma richiesto e quindi premere il tasto MULTIZONE: sul display compare il symbolo del cestello prescelto. Come sua impostazione predefinita, l'apparecchio esgue il lavaggio in tutti i cestelli.

Per il lavaggio escludivamente di un cestello in particolare, premere ripetutamente il tasting in questione:

indicato nel display (cestello inferiore sostanto)

indicato nel display (cestello superiore soltanto)

indicato nel display (l'opzione è impostata su Spegnimento e l'apparecchio esgue il lavaggio per tutti i cestelli).

Ricordarsdi riempire soltanto i cestelli superiore e inferiore e di ridurre consequentemente la dose di detersivo.

Se il cestello superiore viene rimioso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.

AVVIO RITARDATO

É possible ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.

1. Premere il tasto AVVIO RITARDATO: sul display appara il simbolo «h» corrispondente; a agli pressione del tasto aumenta l'intervallo di tempo (1 h, 2 h, ecc. sono a un massimo di 12 h) tra il momento in cui i selezione il programma e l'avvio del ciclo di lavaggio selezionato.
2. SeLECTIONARE il programma di lavaggio, premere il tasto AVVIO/Pausa e chiudere la porta entro 4 secondi: Il timer inizia il conto alla rovescia.
3. Una volta trascorso il tempo impostato, l'indicatore «h» si spegne e inizia il ciclo di lavaggio.

Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione premeere ripetu-tamente il tasto fino allo spegnimento dell'indicatore «h»

Il programma di lavaggio si avvia automaticamente non appena si chiude la porta dell'apparecchio.

Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ritardato.

TURBO

L'opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio e asiugatura. Dopo aver selezionato il programma richiesto, premere il tasto TURBO: la corrispondente spia si illumina. Per deselezionare l'opzione in questione premere nuovamente lo stesso tasto.

EXTRA DRY

Per migliorare l'asciugatura dei piatti, dopo aver selezionato il programma richiesto premere il tasto EXTRA DRY: la correspondente spia si illumina.

Una temperatura superiore durante il risciacquo finale e la maggiore durata del programma consentono una migliorie asciugatura. Per de selezionare l'opzione in questione premere nuovamente lo stesso tasto. L'opzione EXTRA DRY comaporta una maggior durata del ciclo di lavaggio.

PASTIGLIA

Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato.

Se si utilizzato più detersivi in forma di unica pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasting AVVIO/Pausa (insieme al symbolo corrispondente).

In caso di utilizzato di detersivo in polvere o in forma liquida, l'opzione in oggetto deve essere disattivata.

SPIA FUNZIONAMENTO

La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. É possibile selezionare una delle seguenti modalità di funzionamento:

a) Funzione disattivata
b) All'avvio del ciclo di lavaggio la spia si illumina per pochi secondi, rimane spenta per tutte la durata del ciclo e lampeggia alla sua conclusione.
c) La spia rimane illuminata durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita).

A seconda che sia stata impostata la modalità b) oppure c), in caso di impostazione del programma di avvio ridardato la spia si illumina rispettivamente per pochi secondi e per l'intera durata del conto alla rovescia. La spia si spegne a agli apertura della porta. Per selezionare la modalità richiesta, azionare la macchina e tenere premuto il tasto P sino a visualizzare tre lettere sul display: premere ripeturamente il tasto P sino a selezionare la lettera (o la modalità) richiesta, quando tenere premuto il tasto P per confirmare la selezione impostata.

Nota: Se ilsystema ActiveDry è attivo è après la porta, la spia di funzionamento non lampeggerà alla fine del ciclo.

ActiveDry

ActiveDry è una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglia perfettamente asciutte dopo agli lavaggio.

La porta può essere aperta quando la temperatura è tale da non poter danneggiare i mobili della cucina; ciò significà che non siCTL se è attiva l'opzione TURBO.

Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiantiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).

La funzionalità ActiveDry può essere disabilitata come segue:

1. Accedere al menu del software della lavastoviglie premendo a lungo il tasto P (6 secondi).
2. Viene aperto il menu Controllo luce (vedere la descrizione della SPIA FUNZIONAMENTO); se non si desidera modificare le impostazioni correnti, premere a lungo il tasto P (finché una delle due lettere compare sul display).
3. Quando si passa al menu Controllo ActiveDry, è possible cancellare lo stato della funzionalità ActiveDry premendo il tasto P: E - funzioneabilitata d - funzione disabilitata

Per confirmare la modifica e uscire dal menu ActiveDry Control, premere a lungo il tasting P (3 secondi).

SNELLE REFERENTIEGIDS

HANDLEIDING

DANK U WEL VOOR UW AANKOOP VAN EEN BAUKNECHT PRODUCT.

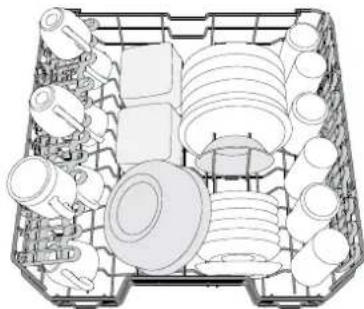

Riporvi piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

(e的缘故 of the cistello, superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

É possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio

che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.

Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata.

Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli giacarici.

Non rialzare o ribassare MAI il cestello agenda su un lato sostanto.

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali posso-no essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo asso-lutamente sicuro, inserendone lo stelo negli apposti spazi.

In base al modello:

-per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.

-per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai

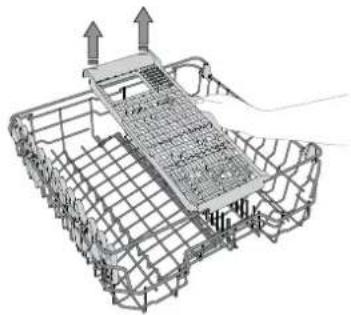

PIANO SCORREVOLE

Il cestello superiore è munito di piano scorrevole adatto ad alloggiare stoviglie di piccole dimensioni e posate. Per ottimizzare le prestazioni di lavaggio, evitare di sistmare posate di dimensioni ingombranti diretamente in corrispondenza del punto sottostante al piano scorrevole. Il piano scorrevole è rimovibile.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

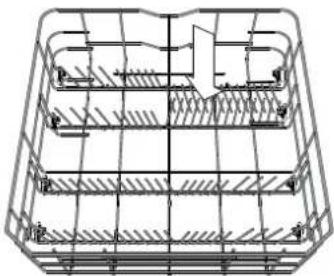

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorare sistematiche dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

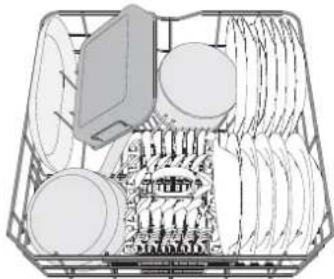

(esempio di carico nel cestello inferiore)

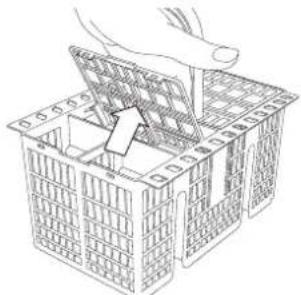

CESTELLO PORTAPOSATE

Le griglie tuttavia consentono ancche di ottimizzare la disposizione delle posate al suo interno. Il cestello portatosate deve essere sistematico soltanto nella parte anteriore del cestello inferiore.

I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sia aperto.

Aprière la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P.

Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6. AVVIO

Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta noniene chiusa entro 4 sec. viene emesso il suono di allarme. In quello caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglia, ridurre in proportione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cancellarlo a condizione che sua appena iniziato: après lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezionale il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l'apparecchio, après la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglia. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

INTERRUZIONI ACCIDENTALI

In caso di aperture della porta o di interruzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo fatto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi liberamente.

Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.
• Bicchieri decorati, peszi di artigianato e piatti antichi. le decorazioni non sono sufficientamente resistenti.
• Componenti in materiali sintetici che non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro.

Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento posso sono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi ancche sostanto多久 un dato numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzato un detersivo delicato e adatto al tipo di stoviglie in questione
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena via terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglieiene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indica dal produttore si contribuiRA a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLIA. In caso di carico parziale, si raccomandi da usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o effecssivo della lavastoviglie puo augmentare il consumo di risorse (acqua, energia e tempo, othere a una magiore rumorosita) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorrà regolarmente.

L'uso della lavastoviglie con i filtri ostrui, o con oggetti estranei nel sistema filtrante o nei bracci irroratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Nonutilizzaremai lavastoviglieprivadelfiltriconfiltri allentati.

Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtr e se necessario pulirlo completenessutto getto di acqua corrente, servendosi di spazzola metallica e seguito le istruzioni fatto riportate:

1. Ruotareil filtricolindricoA in senso antiorario,quindi estrarlo(Fig.1).
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana,ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsi di residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sua pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può essere ristaltare ostruito con seguente danneggiamento della lavastoviglia.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.

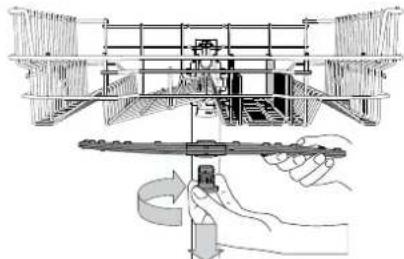

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore delve avvenire in modo che il dato con il maggior numero di fori si rivolto versusl'alto.

É possible smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questo sistema si rigenera con il sale, che delve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La Frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene agli 6 cicli Eco.

Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

• Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
• Un prolongamento di 5 minuti della normale durata del ciclo;
• Un consumo di energia minore di 0,005 kWh.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverve il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di fatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
L'indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possible che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio).	Riempire il serbatoio con sale (per ulteriori informazioni, vedere paglia 2). Regolare la durezza dell'accua - vedere la tabella a pagna 2.
L'indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possible che, dopo aver riempito la vaschetta, la spia del brillante te resti accesa per diversi cici di lavaggio).	Riempire la vaschetta con brillante (per ulteriori informazioni, vedere paglia 2)
La lavastoviglie non si avvi o i comandi non rispondono.	L'apparechio non è stato collegato correttamente all'alimentazione elettrica.	Inserire la spina nella presa di corrente.
	Mancanza di corrente.	Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richidere la porta entro 4 secondi.
	Mancata chiusura della porta lavastoviglie. La spina ActiveDry non è inserta.	Spingere con decisione la porta fino ad avertre il caratteristico "clic.
	Il ciclo è stato interrotto con l'apertura dello sportello per più di 4 secondi.	Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi
	Mancato funzionamento dei vari comandi. Sul display viene visualizzato 9 o 12 e il LED AC-CENSION/EPEGNIMENTO lampeggia rapidamente	Spegnere l'apparechio premendo il tasto ACCENSION/EPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apprecchio dall'a rete elettrica per un minuto, quindi ricollegarlo.
Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato 3 e il LED ACCENSION/EPEGNIMENTO lampeggia rapidamente	Ciclo di lavaggio non èsta concloso. Attendere la conclusion del ciclo di lavaggio.	conclusione del ciclo di lavaggio.
	Tubo di scaricoiegato.	Verificare che il tubo di scarico non suaiegato (vedere le ISTRUZIONI DI INSTALLAZIONE).
	Tubo di scarico del lavandin o ostruito. Pulire il tubo	di scarico del lavandin.
	Ostruzione filtrato a causa di residui di cibo Pulire il filto	ro (vedere PULIZIA DEL GRUPPO FILTRO).
La rumorosità della lavastoviglie èccessiva.	Urto dei piatti tra loro durante il lavaggio.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Produzione excessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riacendere la lavastoviglie, scegliere un nuovoprogramma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiun-gere altri detesivo
I piatti non risultano puliti.	Errata disposizione delle stoviglie.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Impedimento nella rotazione dei bracci aspersori acause dell'interferenza dei piatti.	Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
	Il ciclo di lavaggio èccessivamente delicato.	Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
	Produzione excessiva di schiuma.	Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
	Tatto sul vano brillante non correttamente chiuso.Filtro sporco oppure ostruito. Pulire il gruppo filtro	Accertarsi che il tappu sul distributore brillantante sa chiuso.
	Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO SALE).	vedere CURA E MANUTENZIONE).
La lavastoviglie non esgue il carico dell'acqua.Sul display viene visualizzato H, 6 e il LED ACCENSION/EPEGNIMENTO lampeggia rapidamente	Assenza di alimentazione idrica o rubinetto chiuso.	Accertarsi che il tubo di alimentazione idrica contenga l'acqua necessaria o che il rubinetto sia aperto.
	Il tubo di carico èiegato	Accertarsi che il tubo di carico non suaiegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarela.
	L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo.	Dopo ave esguito le operazioni di ispezione e pulizia, spegnere e addenerre la lavastoviglie e avviare un programma nuovo.
La lavastoviglie termi-na il ciclo di lavaggio troppo presto.Sul display viene visualizzato 15 e il LEDACCENSION/EPEGNI-MENTO lampeggia rapidamente	Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.	Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere IN-STALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.
	Aria nel tubo di mandata dell'accua.	Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il loro site web docs.bauknecht.eu e parts-selfservice.whirlpool.com
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetto matricola del prodotto.

I dati del modello possono essere richiamati using il codice QR riportato sull'etichetta energetica. L'etichetta riportaanche i codice identificativo del modello che puo essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu.

400011672882

03/2023 dk - Xerox Fabriano

CHARGEMENT DES PANIERS

PANIER SUPÉRIEUR
