MANUALE UTENTE Iron Label RGIB6 IBANEZ

ITALIANO Manuale di manutenzione 163

Manuale di regolazione 168

中文 维护保养手册 195

调整手册 200

I modelli equipaggi con pickup DiMarzio includono una chiave a brugola per la regolazione dell'altezza dei poli dei pickup.
※ Le chitarre a sette corde con ponte tremolo Edge-Zero II e ZPS3Fe sono fornite di molle ad alta resistenza.

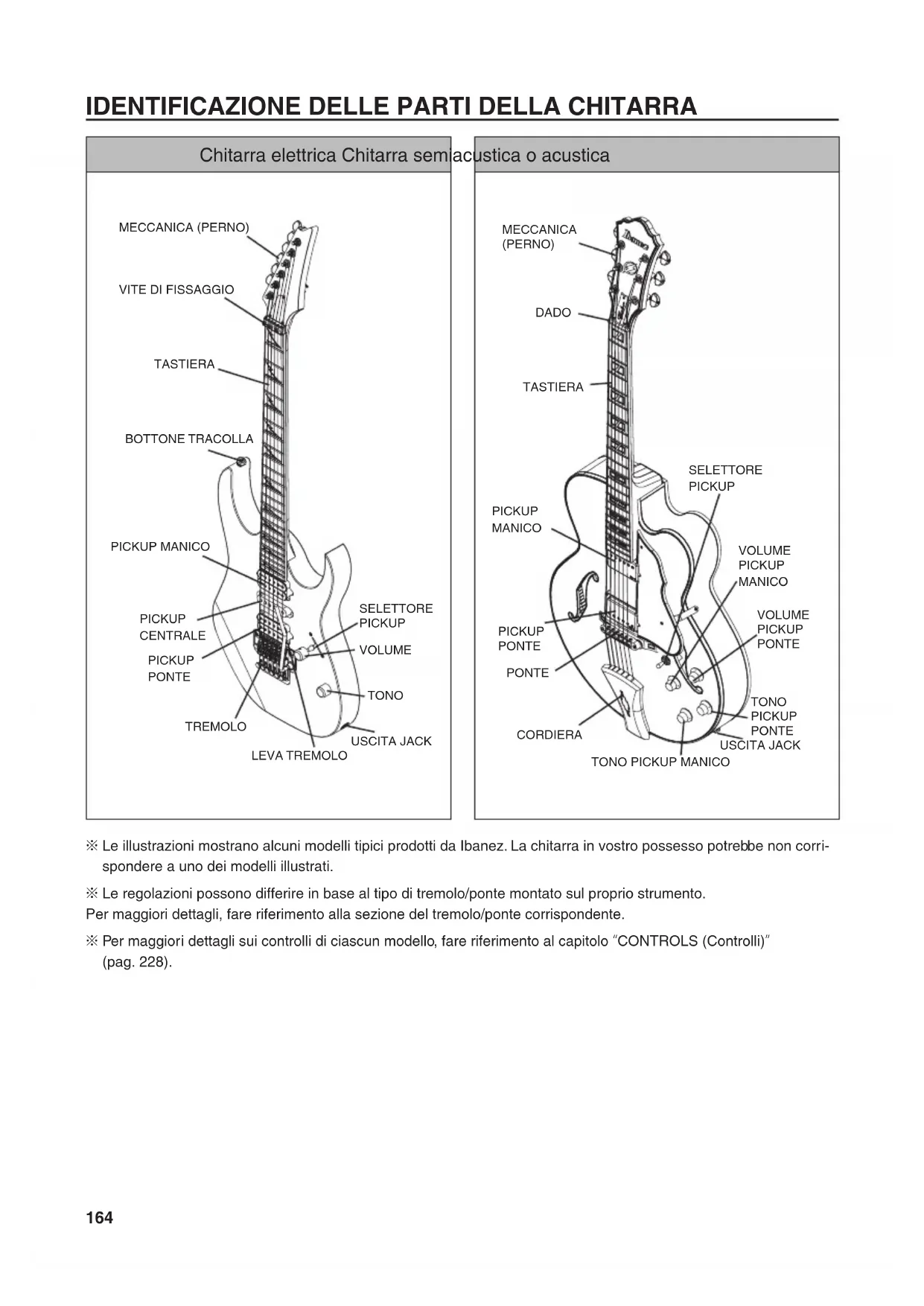

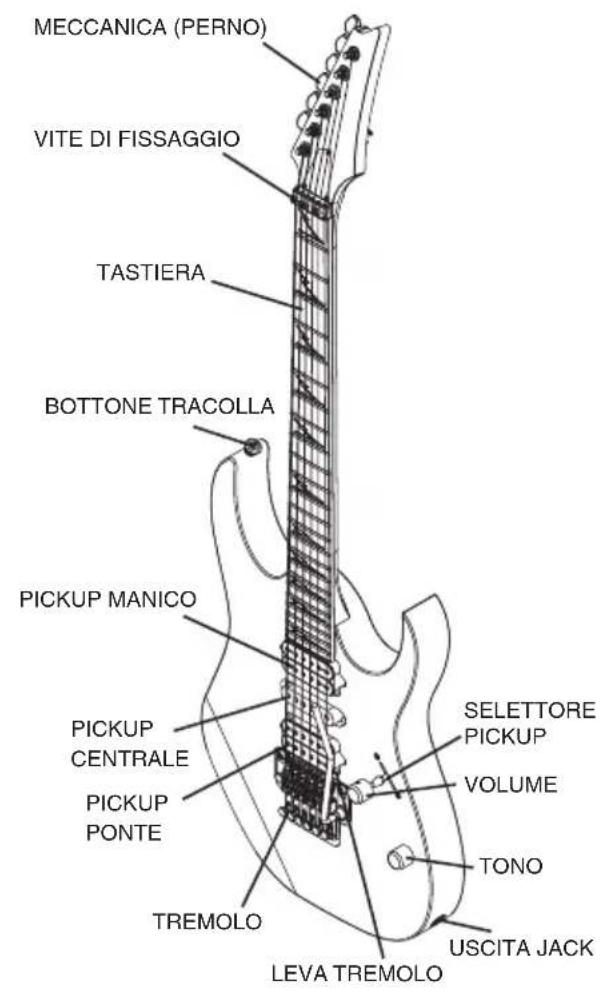

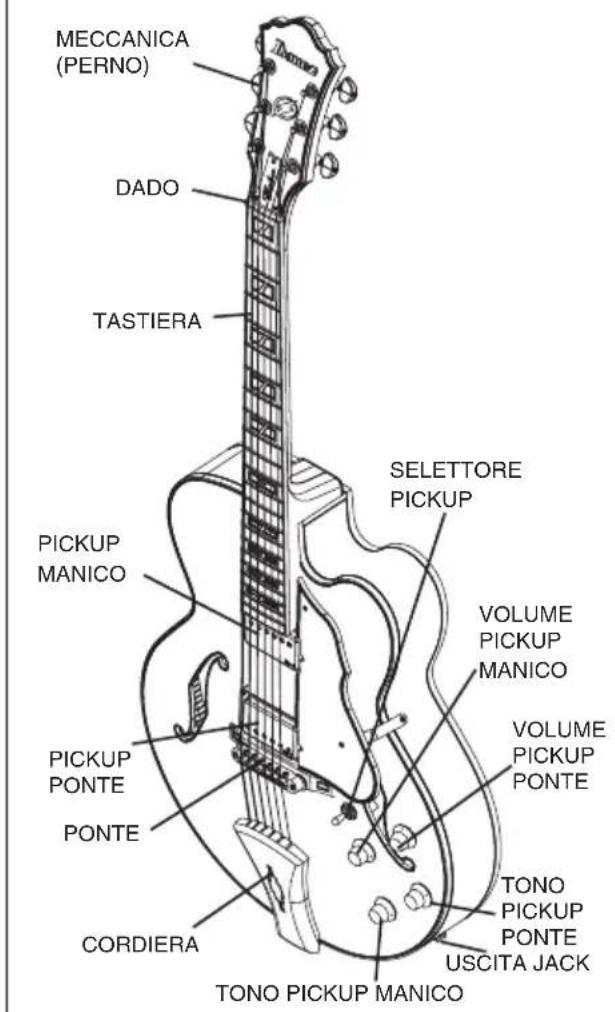

Chitarra elettrica Chitarra semiacustica o acustica

※ Le illustrazioni molto近些i modelli tipici prodotti da Ibanez. La chitarra in vosto possesso potrebbe non corrispondere a uno dei modelli illustrati.
※ Le regolazioni possono differire in base al tipo di tremolo/ponte montato sul proprio strumento.
Per maggiori dettagli, fare riferimento alla sezione del tremolo/ponte corrispondente.
Per maggiori dettagli sui controlli di ciascun modello, fare riferimento al capitolo "CONTROLS (Controll)" (pag. 228).

Le chitarre Ibanez vengono impostate in fabbrica sulle seguenti accordature.

	1a 2a 3a 4a 5a 6a 7a 8a
6 corde MI4	SI3 SOL3 RE3 LA2 MI2 --
7 corde MI4	SI3 SOL3 RE3 LA2 MI2 SI1 -
8 corde D#4	A#3 F#3 C#3 G#2 D#2 D#2 F1

I seguenti modelli sono accordati in maniera differente.

Baritone guitar

1a2a3a	4a5a6a7a8a
B	F#	D	A	E	B	-	-

RGD, APEX

	1a 2a 3a	4a 5a 6a 7a
6 corde	RE4	LA3	FA3	DO3	SOL2	RE2	-
7 corde	RE4	LA3	FA3	DO3	SOL2	RE2	LA1

MTM100

1a2a3a	4a5a6a7a8a
C#	G#	E	B	F#	B	-	-

TAM10

1a2a3a	4a5a6a7a8a
E	B	G	D	A	E	B	E

Utilizzare un accordatore o un diapason per intonare ciascuna corda in base alle frequenze sopra indicate. Se l'intonazione risulta crescente, allentare la corda per abbassarne l'intonazione, quando avvolgerla lentamente fino a raggiungere l'intonazione corretta. Questo è il modo più semplice di ottener un'accordatura stabile. Un'accordatura differente o l'utilizzo di una muta di corde alla scalatura diversa potrebbe renderere necessaria la regolazione del manico o dell'intonazione.

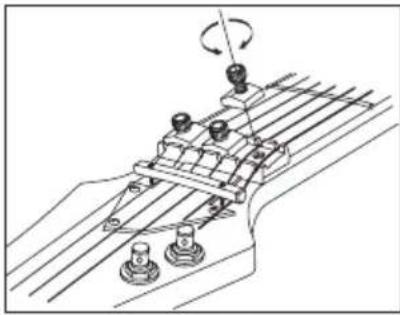

Per maggiori dettagli sulla regolazione del manico o dell'intonazione, fare riferimento ai capitoli "REGOLAZIONE DEL MANICO" (pag. 166) e "INTONAZIONE" (pag. 166).

Nota

• L'utilizzo di corde non adatte alla chitarra elettrica o di accordature della tensione estrema potrebbero causare la rottura di parti dello strumento e provocare infortuni.

SOSTITUZIONE DELLE CORDE

Le corde con il tempo si deteriorano, causando ronzio e un'intonazione imprecisa. Sostituire le corde non appena si notano segni di ruggine o scolorimento. Si raccomanda di sostituire l'intera muta di corde in una volta. Corde piegate, attorcigliate o danneggiate non possono produrre un suono accettabile e per tale motivo non dovrebbero essere utilizzate.

Avvolgere due o tre volte la corda attorno al perno della meccanica partendo da sopra, utilizzando circa 5-7 cm di corda e prestando attenzione a non farla incrociare. Se possibile, rimuovere le corde singolarmente; evitare di togliere l'intera muta in una volta. In quello modo si riduce il rischio di stressare il manico e di condizionare il bilanciamento del tremolo.

Il metodo di montaggio e smontaggio delle corde differisce in base al tipo di tremolo/ponte di cui è dotata la chitarra. Per maggiori dettagli, fare riferimento al tremolo/ponte montato sulla propria chitarra.

ALTEZZA DELLE CORDE

Il termine "action" si riferisce alla distance che intercorre tra i tasti (barrette metalliche) e le corde. Per misurare l'action, accordare con precisione la chitarra; quindi, posizionare un righello al 14^ tasto e misurare la distance che intercorre tra la sommità della barretta e la base della corda.

In generale, esta distanza dovrebbe essere compresa tra 1,5 e 1,7 mm per il MI cantino e tra 2,0 mm e 2,2 mm per il MI basso.

Per le chitarre a sette corde, il valore della settima corda dovrebbe essere compreso tra 2,2 mm e 2,4 mm. Per le chitarre a 8 corde, il valore dell'ottava corda dovrebbe essere compreso tra 2,4 e 2,6 mm.

I valori di action delle altre corde possono essere calculati in modo proportionale, in maniera che la distanza augenti gradualmente alla seconda corda verso la corda più Bassa in tonalità.

Se l'action è troppo alta, lo strumento sare difficulte da suonare. Se l'action è troppo bassa, lo strumento potrebbe produrre ronzii, note mute o ave un sustain insuffi ciente.

Se si verificano ronzii o note mute ancche aftero aver impostato correttamente l'action, è possibile che sianecessario regolare la curvatura del manico.

Per maggiori dettagli, consultare il capitolo "REGOLAZIONE DEL MANICO" (pag. 166).

Il metodo di regolazione dell'action dipende dal tipo di tremolo/ponte di cui è dotata la chitarra. Per maggiori dettagli,fare riferimento alla sezione del tremolo/ponte corrispondente.

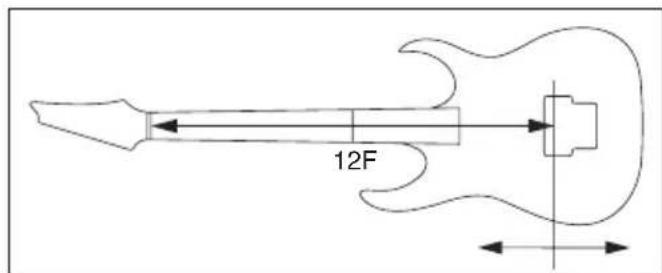

INTONAZIONE

Se si è montata una muta di corde alla scalatura differente o si sta utilizzando un'accordatura alternatively, è necessario regolare la lunghezza delle corde (intonazione) in modo da assicurare un'intonazione corretta per tutti i tasti della chitarra. Dopo aver accordato la chitarra con precisione, tenerla in posizione per suonare e confrontare la nota di agli corda premuta all'altezza del 12^g tasting con l'armonico suonato all'altezza del medesimo tasting.

Se l'intonazione dellanota premuta è calante rispetto all'armonico, spostare in avanti la selletta del tremolo/ ponte per accorrciare la lunghezza della corda. Viceversa, se l'intonazione dellanota premuta è crescente rispetto all'armonico, spostare indietro la selletta per allungare la corda.

Utilizzare un accordatore elettronico per controllare accuramente i valori di intonazione. ※

Il metodo di regolazione delle sellette dipende dal tipo di tremolo/ponte montato sulla chitarra. Per maggiori dettagli, fare riferimento al tremolo/ponte montato sulla propria chitarra.

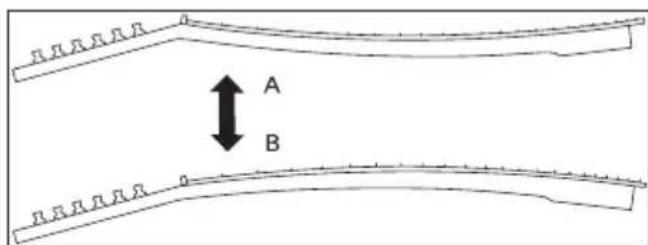

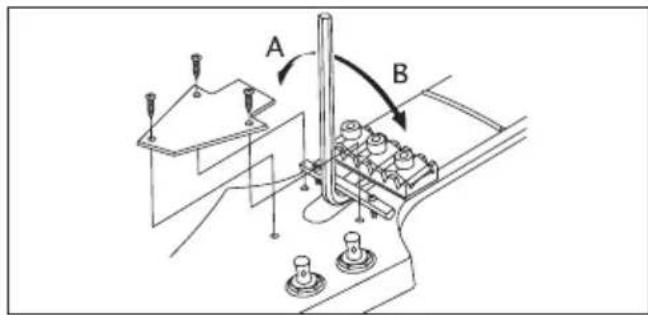

REGOLAZIONE DEL MANICO

Il manico è costamente in trazione a causa delle corde, e la sua curvatura può essere condizionata non solo dalla scalatura delle corde e dal tipo di accordatura, maanche dai cambiamenti di temperatura e umidità. Seanche dopo aver regolato l'action e aver accordato lo strumento correttamente si verificano ronzii o note mute, è buona norma controllinge regolare la curvatura del manico.

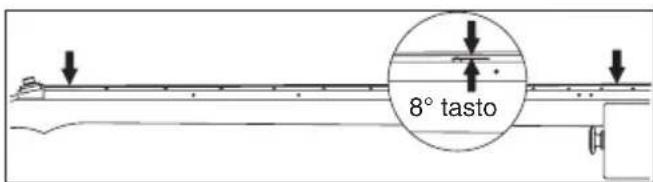

① Controllo della curvatura del manico.
Dopo aver accordato la chitarra, tenerla in posizione per
suonare.Premere la prima corda al primo tasto e al tasto piu
vicino al punto in cui il manico si unisce al corpo, e misurare
la distanza tra la corda e la barretta all'ottavo tasto.
Ripetere l'operazione per la corda più Bassa, ed
effettuire la regolazione in modo che la distanza sia
nell'ordine di 0,3-0,5 mm.

② Se la distanza è inferiore a 0,3 mm, utilizzare la chiave a brugola inclusa con la chitarra per girare il dato del truss rod nella paletta in direzione 'A', per augmentare la convessità della curvatura del manico.

3 Se la distance è maggiore di 0,5 mm, girare la chiave a brugola o a esagono incassato in direzione 'B', per renderere la curvatura del manico più concava.

Agire sul dato del truss rod con piccoli incrementi di un quarto di giro, controlling di volta in volta l'intonazione.

Nota

Nel regolare il manico, procedere con cautela. Se non si è in grado di regolare correttamente il manico, rivolgersi al proprio rivenditore autorizzato Ibanez.

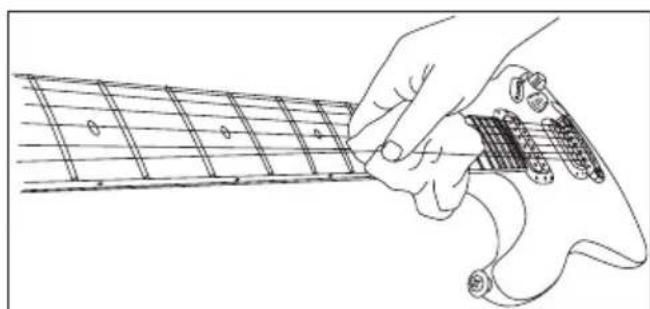

PULIZIA

Dopo aver suonato, eliminare il sudore e le trace di olio dalle parti metalliche della chitarra (le barrette, tasti, sellette e dadi). Questo impedirà la formazione di ruggine. La sporcizia o la polvere accumulata sulle parti metalliche ne condizione il funzionamento. Rimuovere lo sporco ostinato con un panno morbido imbevuto con una piccola quantità di olio.

Se la leva tremolo cigola durante l'accordatura, applicare un po'di lubrifi cante sulla dentellatura del segmento più corto della leva tremolo.

Per eliminare lo sporco delle superfici ci con fi nitura laccata, non utilizzare detergenti abrasivi o volatili; piuttosto, utilizzato un panno morbido in combinazione con un lucidante specifi co per strumenti musicali. Per eliminare lo sporco alla superfici cie di un corpo o di un manico con fi nitura ad olio, utilizzato una gomma da cancellare, carta vetrata fine a partire dal n. 1000 o lana paglietta d'acciaio n. 0000. Per far si che la finitura non si asciughi troppo, lucidare una o due volte all'anno con olio incolore per mobili o con olio per armi da fuoco applicato su lana paglietta d'acciaio n. 0000 o su un panno. Le tastiere prive di fi nitura dovrebbero essere pulite accuramente con un panno inumidito con una piccola quantità di olio per tastiere, oppure olio di limone di ottima qualità, agenda con cautela fi no al bordo del tasting.

BATTERIA

Se la chitarra è dotata di un preamplificatore o equalizzatore integrato, sare presenteanche una batteria di alimentazione. Sostituire la batteria quando si notationa un abbassamento del livello di volume o la distorsione del suono. Alcuni modelli utilizzato una batteria 006P (9 V),altra una coppi di batterie di tipo AA (1,5 V).

Controllare la batteria montata sulla propria chitarra e sostituirla con una dello stesso tipo.

Le batterie sono allocate nell'apposto vano nella parte posteriore del corpo chitarra.

Nei modelli dotati di batteria, il jack di uscita operaanche come interrupttere di accensione; l'inserimento del cavo nel jack determina l'accensione della sezione di amplifi cazione.

Nota

• Per impedire che la batteria si scarichi, rimuovere il cavo alla chitarra se questa non deve essere utilizzata per un lungo periodo.

Ponti per chitarre

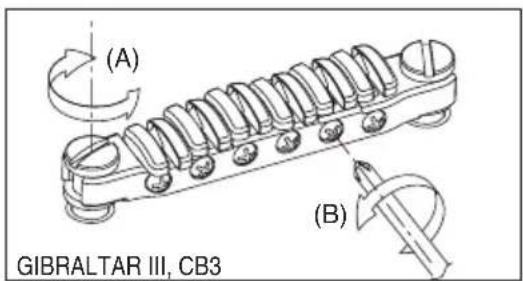

GIBRALTAR III (CHITARRA E BASSO),CB3, & FULL TUNE III, ART1, ART2

E possibile regolare l'action utilizzando un cacciavite per viti a taglio (-) in modo da ruotare la vite di regolazione di una delle estremità (A).

L'intonazione può essere regolata spostando agli selletta avanti o indietro, utilizzando la vite di regolazione (B) sul retro del ponte. Per l'operazione è possibile utilizzato un cacciavite a stella (+), un cacciavite a testa piatta (-) oppure una chiave a brugola opzionale.

SOSTITUZIONE DELLE CORDE: CB3

Per montare le corde, inserinle alla parte anteriore del ponte.

Prima di regolare l'action sul ponte Gibraltar III, allentare suffi cientamente le ※ corde per evitare di dover girare con troppa forza le viti, dato che ciò potrebbe danneggiare le sedi.

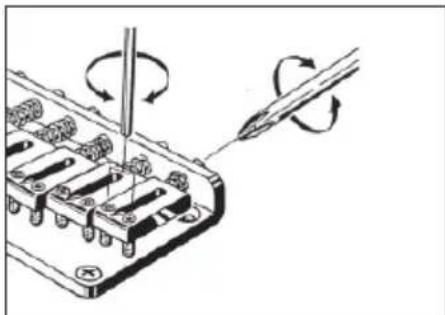

PONTE NON TREMODO

Per cancellare le corde, infi lare le corde nuove negli occhielli di guida sul retro della chitarra e posizionarle in seguito sopra la selletta. É possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando un cacciavite a testa a stella (+) sulla vite di regolazione dell'intonazione nella parte posteriore del ponte. É possibile controllare l'altezza delle corde alzano o abbassando le piccole brugole posizionate sui lati della selletta con una chiave apposita.

La procedura di regolazione è identica per i modelli a 7 e 8 corde. ※

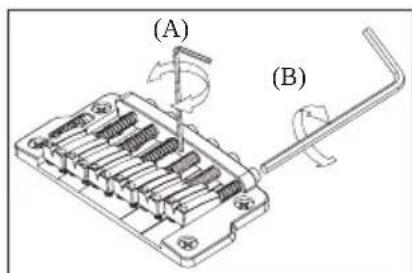

PONTE GIBRALTAR STANDARD (MODELLI A 7 E 8 CORDE)

Per montare una nuova corda, passarla atraverso la boccola fermacorda sul retro del corpo chitarra.

Per regolare l'altezza delle corde, utilizzare una chiave a brugola esagonale da 1,5 mm e agire su ciascuna selletta del ponte (A). Per regolare l'intonazione della corda, utilizzare una chiave a brugola esagonale da 2,5 mm per ruotare le viti di intonazione di ciascuna selletta sul retro del ponte (B).

La procedura di regolazione è identica per i modelli a 7 e 8 corde. ※

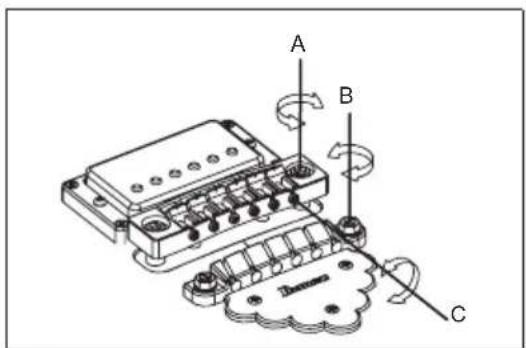

PONTE GIBRALTAR 08 / CORDIERA QUICK CHANGE 08

Per regolare l'altezza della corda, ruotare le viti di bloccaggio sui lati sinistro e destro del ponte (A) per mezzo di un cacciavite a lama piatta (-).

Prima di effettuare la regolazione, allentare la vite di bloccaggio utilizzato una chiave a tubo (o bussola?) da 8 mm. Dop o aver effettuato la regolazione, serrare nuovamente la vite di bloccaggio per fi ssare il ponte.

Per regolare l'altezza della cordiera, ruotare le viti di regolazione (B) su entrambi i lati utilizzando un cacciavite a lava piatta (-). Prima di effettuare la regolazione, allentare la vite di bloccaggio. Dopao aver effettuato la regolazione, serrare nuovamente la vite come fatto per il ponte. Un non corretto serraggio della vite di blocco del ponte o della cordiera cui causare disturbi e risonanze indesiderate. Augmentando l'altezza della cordiera è possibile ridurre la tensione delle corde, a

vantaggio di un tocco più morbido e una più facile esecuzione dei bending.

Per regolare l'intonazione di ciascuna selletta, ruotare le viti di intonazione utilizzando un cacciavite a lama piatta (-) (C).

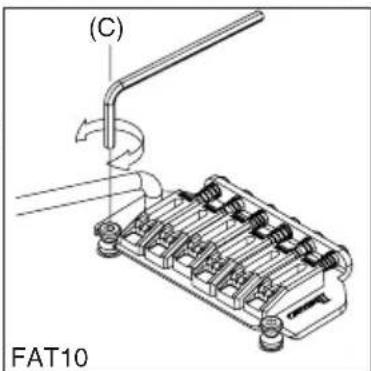

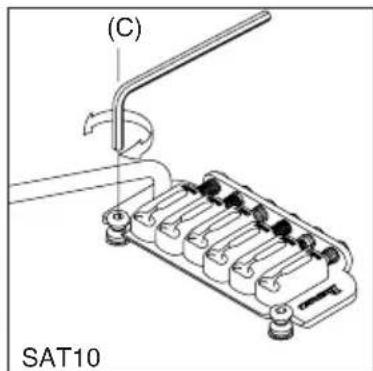

Per regolare l'altezza della corda, alzare o abbassare l'intero ponte agenda sulle due rotelle (A) collocate ai lati del ponte stesso. (Non è possible regolare l'altezza delle corde singularmente).

Per regolare l'intonazione, allentare le corde e spostare l'intero ponte avanti o indietro; quindi accordare la chitarra e controllare l'intonazione. Ripetere la procedura fi no a ottenere la corretta intonazione. Prestare attenzione a non far cadere il ponte.

Si raccomanda di sostituire una corda alla volta, in modo da evitare che il ponte si sposti.

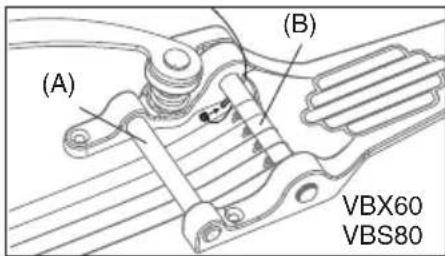

Vibrato Vintage

Sostituire una corda alla volta. Appoggiare l'estremità con il pallino della corda sulla barra (B), farla passare

sotto e avvolgerla intorno al perno. Per i modelli provvisti della barra di tenuta (A), VBX60/VBX80, far passare la corda sotto la barra di tenuta prima di avvolgerla intorno al perno. Nel montaggio di una nuova corda, tirare la corda verso la paletta e prestare attenzione a non far uscire l'estremita con il pallino alla sede. Controllare che la corda rimanga sulla selletta durante le operazioni di accordatura. Dopo aver completato l'accordatura, sostuire la corda successiva. Dopo aver sostituito tutte le corde, ripetere l'accordatura dell'intera muta.

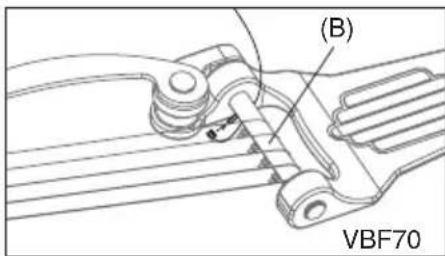

Nota

La rimozione simultanea di tutte le corde cui infl uire NOTEvolmente sulla curvatura del manico, dato che quello si nitrova alla tension. Sostituire sempre una corda perolta.

Tailpieces

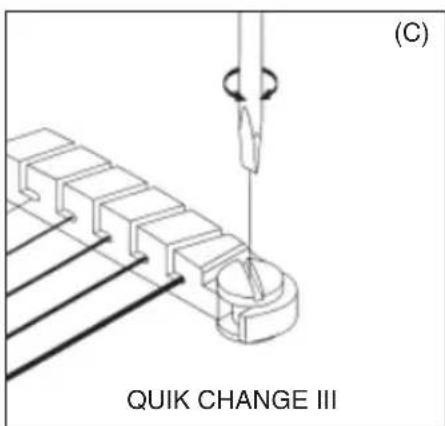

CORDIERA QUIK CHANGE

Per regolare l'altezza della cordiera, girare i piloni alle estremità utilizzato un cacciavite a testa piatta, oppure una moneta.

Per montare una nuova corda, farla passareattraverso la fessura della cordiera e agganciare il pallino sul retro della stessa.

Ponte Tight-End / Ponte Tight-End R (chitarre a 6 e 7 corde)

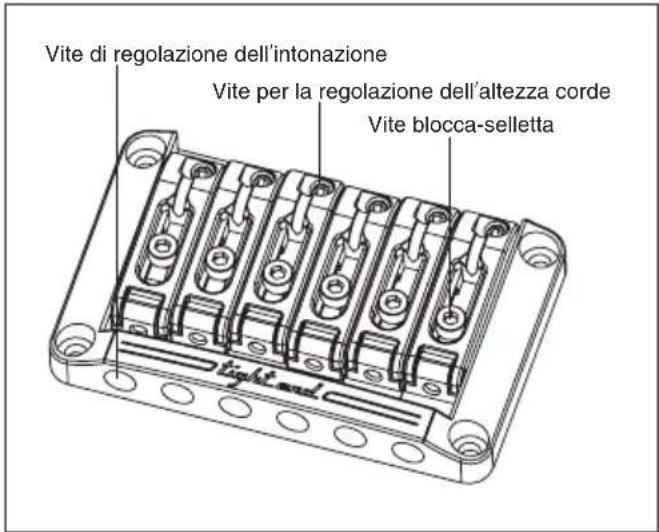

Tight-End

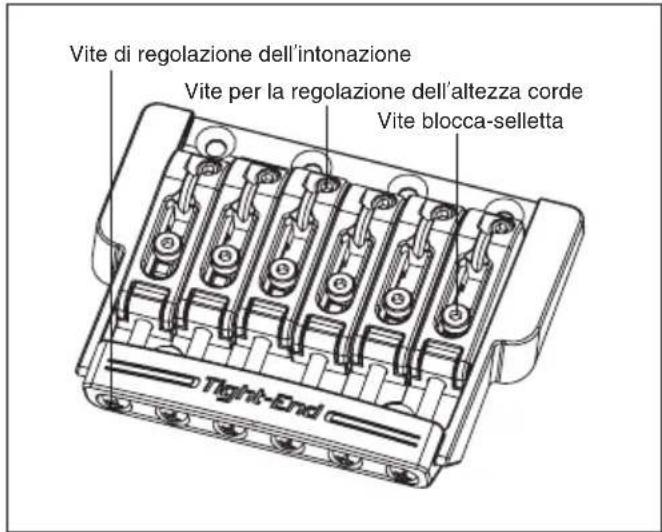

Tight-End R

REGOLAZIONE DELL'ACTION

① Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio delle sellette.
② Per regolare l'altezza della selletta,utilizzare una chiave a brugola da 2 mm e agire sulle viti di regolazione dell'altezza della selletta.

Una volta terminate le regolazioni, serrare le viti di bloccaggio delle ※ Sellette.

REGOLAZIONE DELL'INTONAZIONE

① Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio delle sellette.
② Utilizzato un cacciavite Phillips per regolare la posizione della selletta,. agenda sulla vite di regolazione dell'intonazione.
③ Utilizzare una chiave a brugola da 2mm per serrare le viti di bloccaggio della selletta, quando usare un cacciavite Phillips per serrare molto leggermente la vite di regolazione dell'intonazione in senso orario.

(Non stringere troppo, in modo da non modifi care la posizione della selletta).

Assicurarsi che la chitarra sia accordata correttamente prima di controllare l'intonazione. ※

SOSTITUZIONE DELLE CORDE

Per montare una nuova corda, passarla atraverso la boccola fermacorda sul retro del corpo chitarra.

PONTE / CORDIERA TIGHT-TUNE

Il ponte Tight-Tune si distinguue per il livello ottimale di stabilità e trasmissione del suono e per la suppressione delle vibrazioni superflue, grazie alla possibilità di bloccaggio di tutte le parti mobili. Il ponte dispone di una funzione di blocco dei piloni che consente di ottenere la massima aderenza al corpo della chitarra. Inoltre, la cordiera offre un disposativo di tenuta del pallino della corda, che ne impedisce la fuoriuscita.

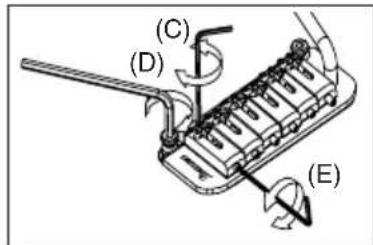

REGOLAZIONE DELL'ACTION

Allentare i dadi di bloccaggio (D) ai lati dell'unità ponte, e regolare l'altezza del ponte ruotando le viti di bloccaggio (E) mediante una chiave a brugola da 3 mm. Nota: non è possibile modifi care l'altezza delle corde singularmente. Dopo aver completato la regolazione, serrare saldamente i dadi di bloccaggio.

FUNZIONE BLOCCAGGIO PILONI

Dopo aver regolato l'action, insere la chiave a brugola da 2 mm nella sede del pilone e girare in senso orario il dispositivo di blocco (B). Serrare il dispositivo di blocco fi no a termine corsa (C).

Nota

Durante la regolazione dell'action, assicurarsi di allentare completamente il dispositivo di blocco del pilone (B), girando in senso antiorario la chiave a brugola da 2mm . In caso contrario, è possible causare danni al dispositivo.

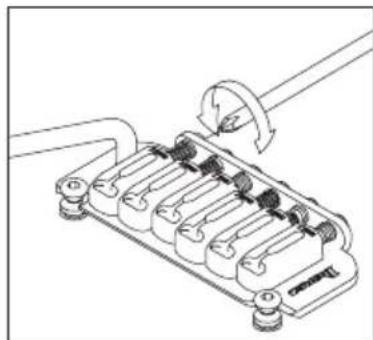

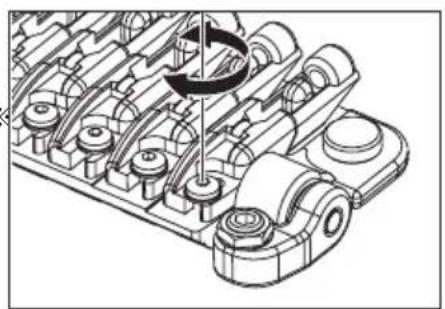

REGOLAZIONE DELL'INTONAZIONE

Allentare le viti di bloccaggio delle sellette (G) con un cacciavite a croce Phillips, e girare le viti di regolazione dell'intonazione (H) per posizionare le sellette. Accordare la chitarra e controllare l'intonazione. Ripetere le suddette operazioni fi no a intonazione raggiunta, quando serrare saldamente le viti di bloccaggio delle sellette.

Nota

Una vite di regolazione dell'intonazione (H) allentata può causare effetti di risonanza. Se ciò dovesse verifi carsi, serrare leggermente la vite di regolazione che causa il problema, prestando attenzione a non spostare la selletta.

SOSTITUZIONE DELLE CORDE

Inserire l'estremità con il pallino della corda nella fessura della cordiera, nella direzione individata dalla freccia nell'illustrazione (J). Il dispositivo di blocco del pallino ne impedisce la fuoriuscita. Per rimuovere la corda, tirarla in direzione opposta (K).

Locking Bridge

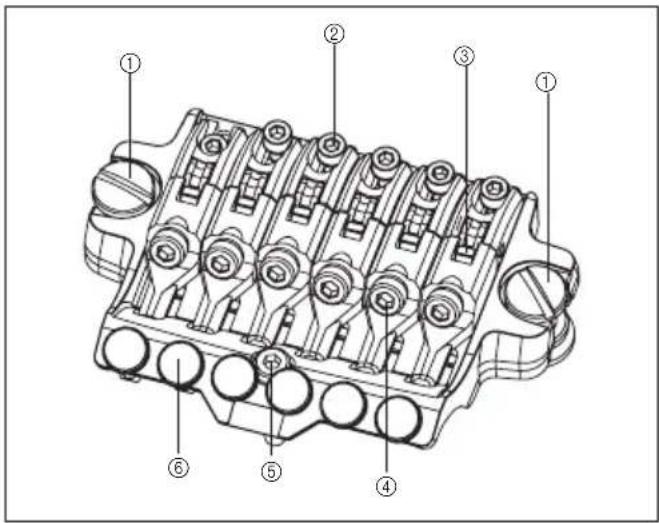

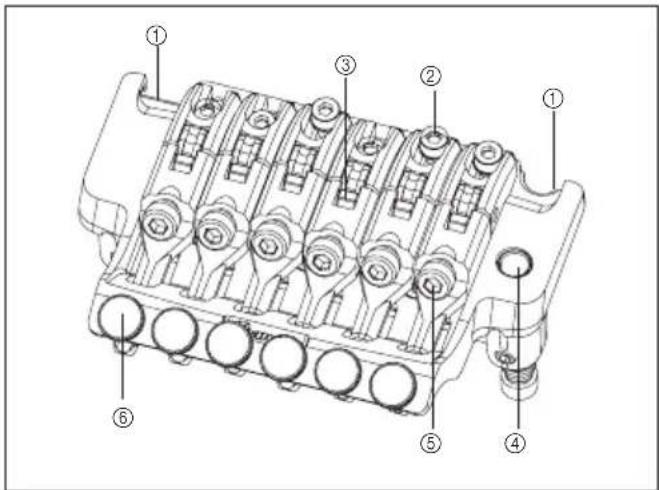

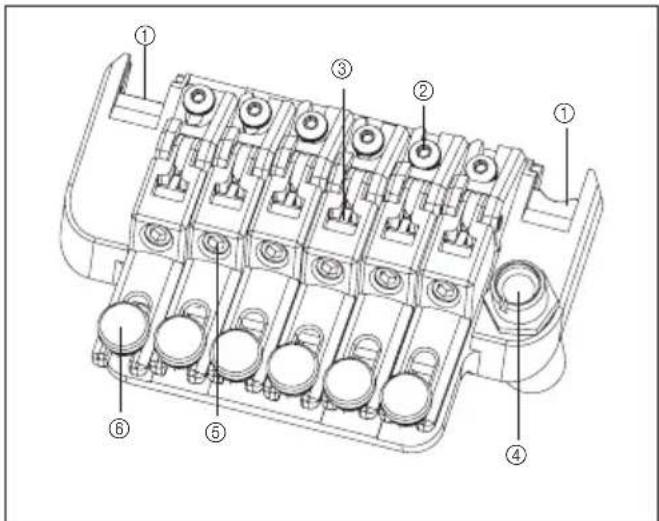

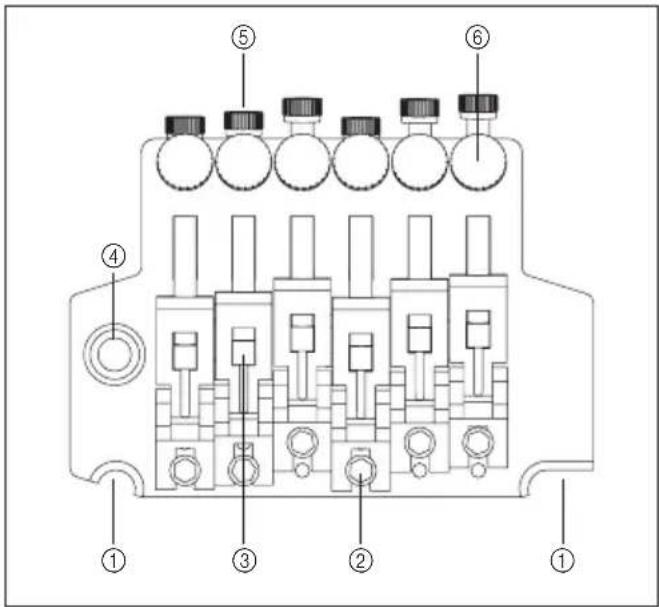

PONTE FX EDGE III/FX EDGE III-8

FX Edge III

① Perno principal
② Vite blocca-selletta
③ Blocco reggicorda
④ Vite stringi-blocchetto
⑤ Perno posteriori
⑥ Vite di regolazione fi ne dell'accordatura.

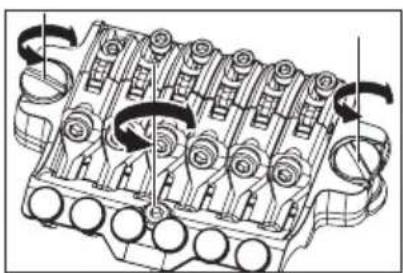

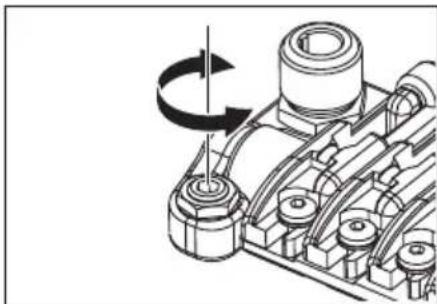

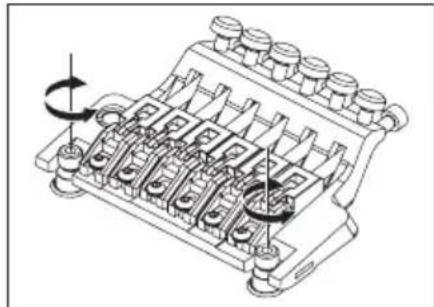

REGOLAZIONE DELL'ACTION

① Per regolare l'altezza della corda, utilizzare un cacciavite piatto per-agire sui piloni principali ai lati del ponte e alzare o abbassare l'altezza dell'intera unità tremolo. (Non è possibile modifi care l'altezza delle corde singolarmente).
② Utilizzare una chiave a brugola da 3mm per agire sui piloni posteriori, regolandoli in modo che il ponte sia all'incirca parallelo alla superfi cie del corpo chitarra.

• Dato che l'action può essere aziare agendo sui piloni posteriori, si consiglia di misuraria solo dopo aver fi nito di regolare i piloni stessi. Per non danneggiare le sedi delle viti, allentare suffi cientsamente le corde prima di agire sui piloni principali, in maniera da evitare l'uso di forza eccessiva nel girare i piloni.

REGOLAZIONE DELL'INTONAZIONE

① Utilizzato una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e allentare suffi cientemente la corda.
② Utilizzare una chiave a brugola da 2mm per allentare la vite di bloccaggio della selletta, e regolarne la posizione.
* Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

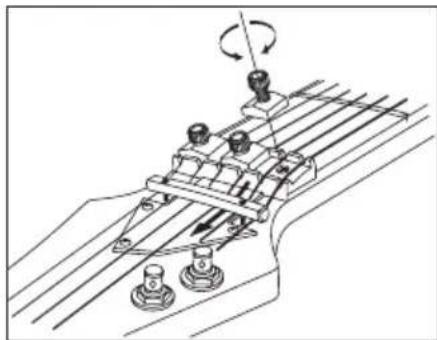

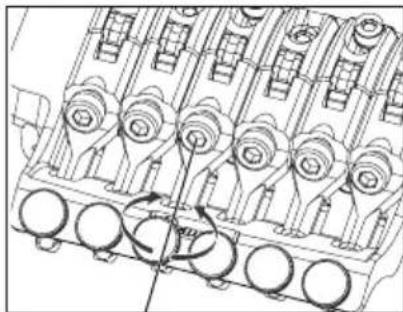

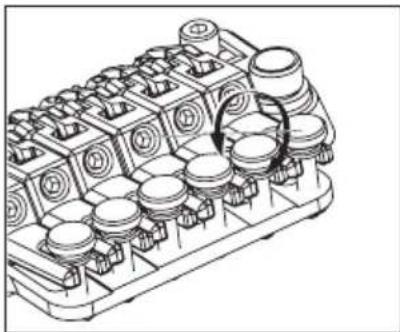

SOSTITUZIONE DELLE CORDE

① Utilizzato una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzato una chiave a brugola da 3mm per allentare la vite di arresto della corda sull'unità ponte; quando far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare delle tronchesi per tagliare il pallino all'estremità della nuova corda.
④ Inserire l'estremita della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quando agire sulla vite di arresto della corda per fermarla.
⑤ Avvolgere la corda sul perno della meccanica e accordarla.
⑥ Una volta terminata I'accordatura, serrare le viti del bloccacorde alla paletta.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

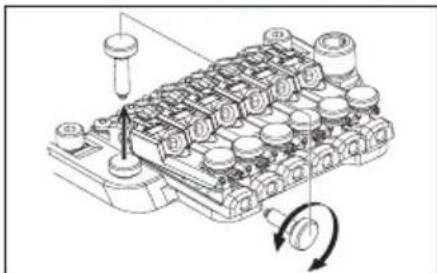

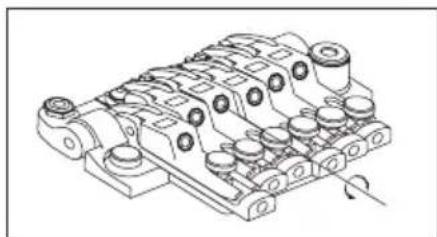

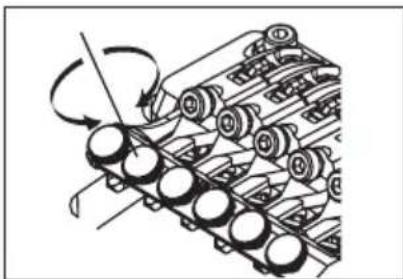

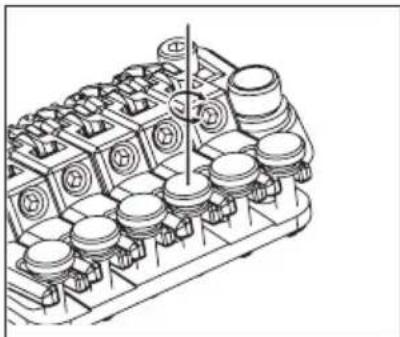

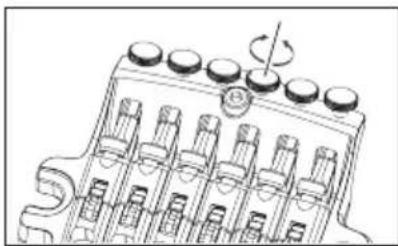

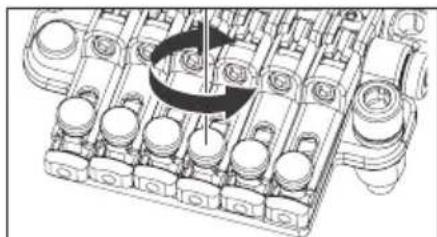

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio l' intonazione di ciascuna corda utilizzando gli accordatori di precisione. L'intervallo di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispettoVMargine di azione.

Locking Tremolos

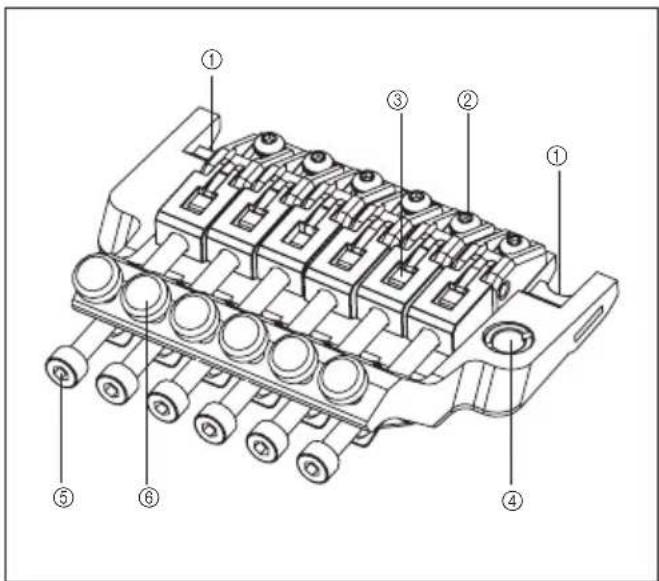

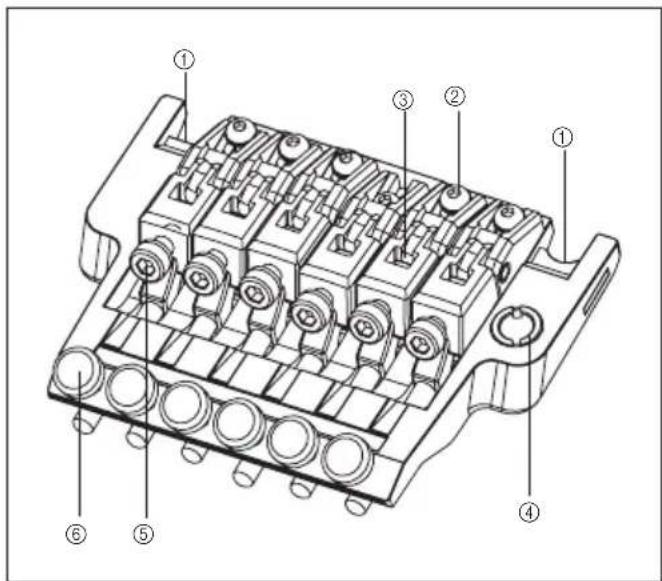

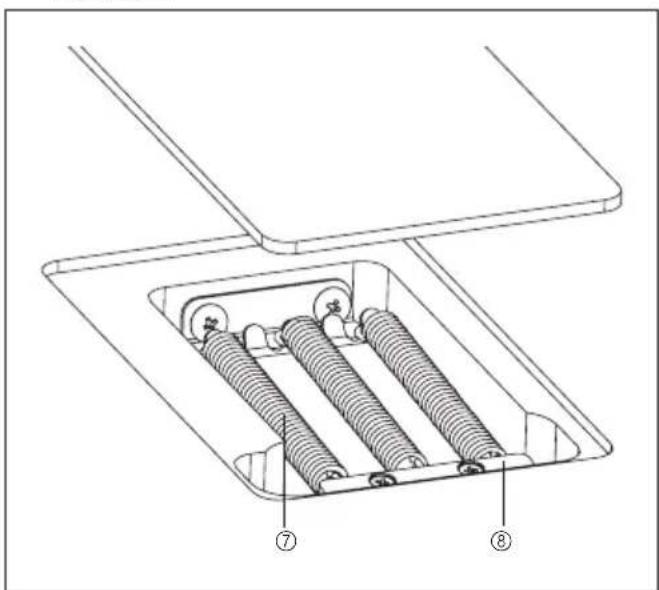

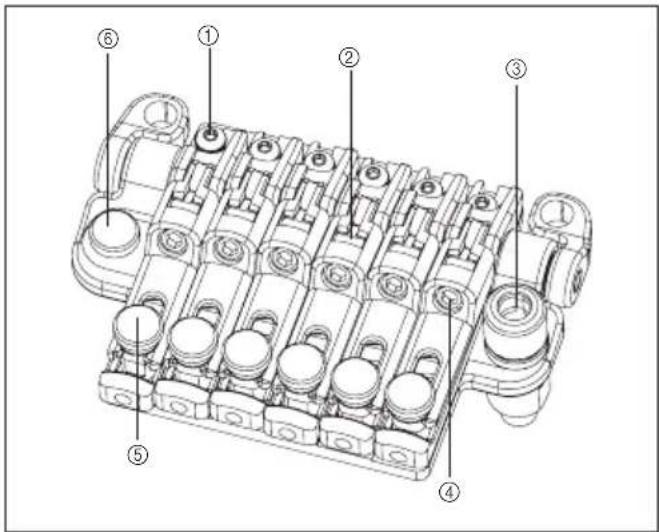

PONTE TREMOLO EDGE

Edge

Lo-Pro Edge

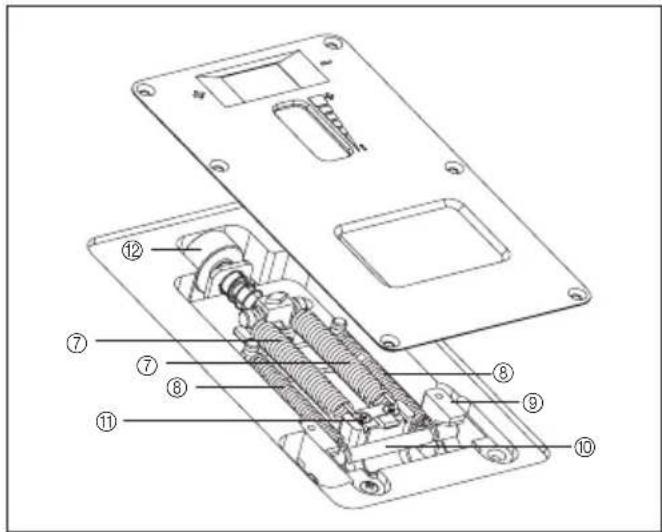

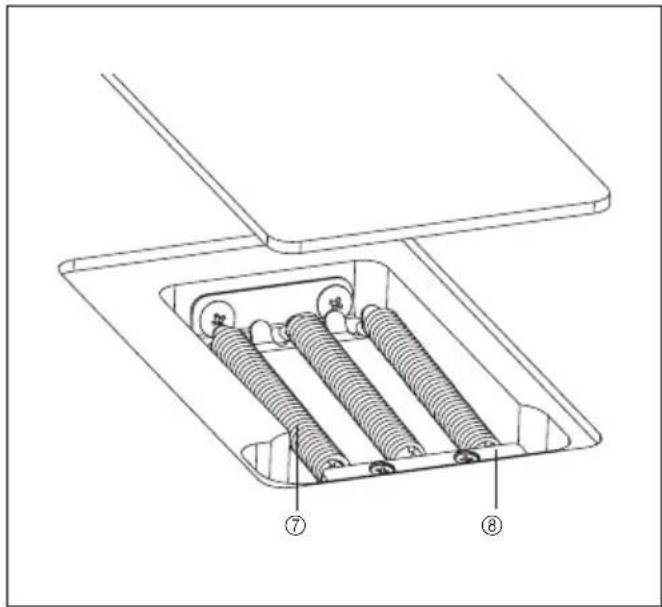

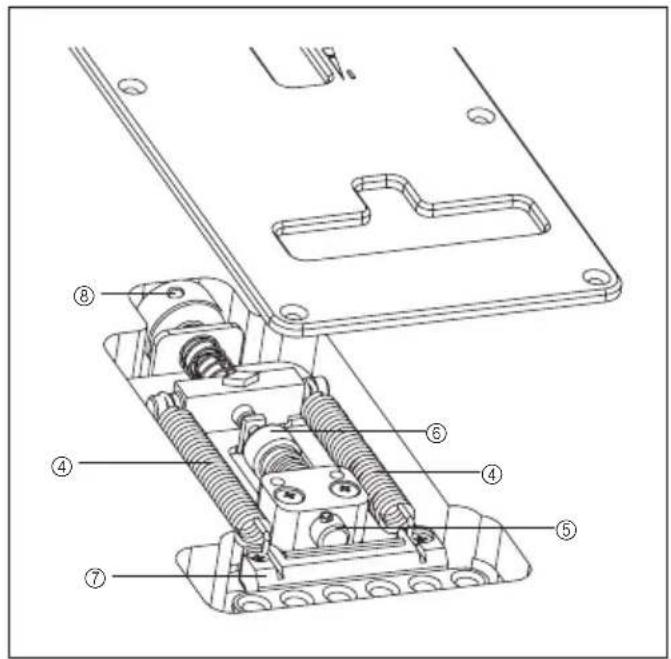

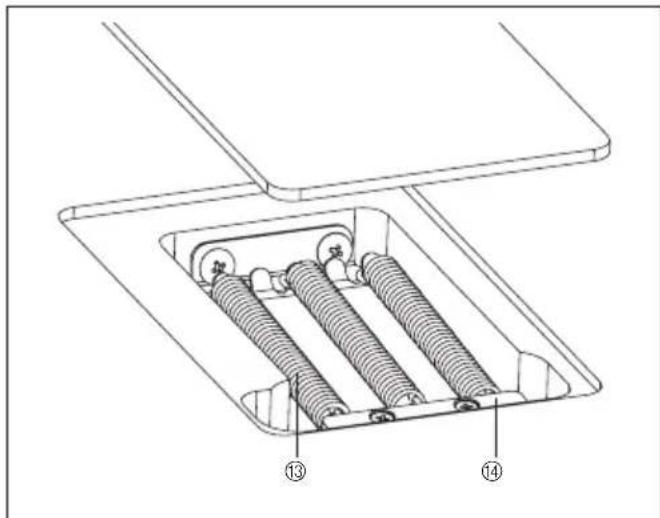

Retro

① Lama di coltello
② Vite blocca-selletta
③ Blocco reggicorda
④ Sede leva
(5) Vite stringi-blocchetto
⑥ Vite di regolazione fi ne dell'accordatura
⑦ Molla del tremolo
⑧ Blocco molle

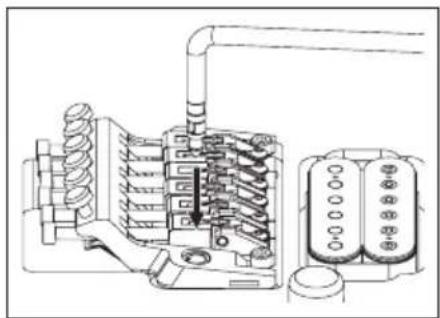

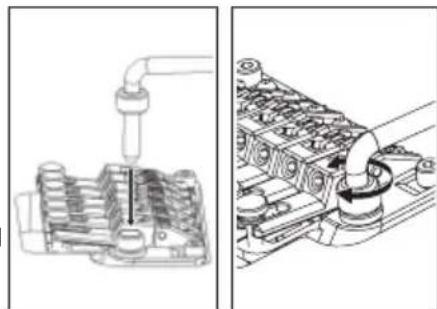

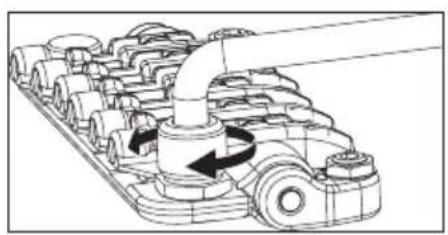

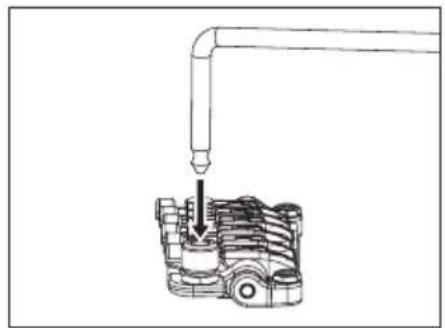

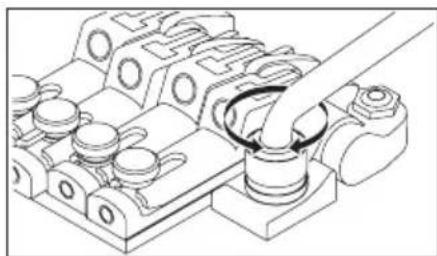

MONTAGGIO DELLALLEVATREMOLO

① La leva tremolo è del tipo a scatto. Afferrare la leva nella parte ad angolo e inserirla fermamente nell'apposita sede sulla piastra base.

② Il gioco della leva tremolo può essere regolato aggungendo o togliendo rondelle in Tefl on. Utilizzato un buon numero di rondelle è possibile diminuire il gioco della leva; rimuovendole tutte, la leva sare più libera di oscillare. Le rondelle in Tefl on possono essere aggiunte o rimosse diagonamente attaverso la fessura.

Nota

Se la leva non rimane saldaancheafteraggiuntole rondelle in Teflon,sostituirelerondelle vecchie con delle nuove.

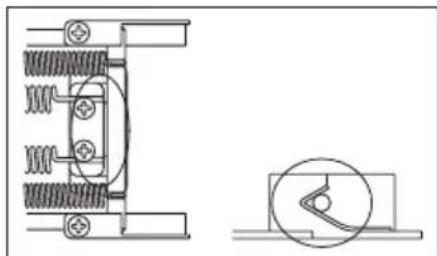

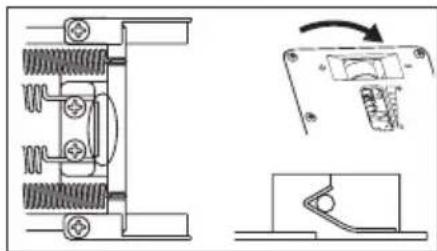

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO

L'angolo di inclinazione del tremolo più essere regolatoambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace all' incirca orizzontalmente sulla superfi cie del corpo chitarra.

① Con la chitarra accordata correttamente, verifi care l'inclinazione del tremolo.
② Se il tremolo è inclinato in avanti, insere un cacciavite Philips atraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agenda sull'apposita vite.
③ Se il tremolo è inclinato indietro, allentare la vite per diminuire la tension delle molle.
La regolazione dell'inclinazione del tremolo influsce sull'accordatura, dato che il bilanciamento di tensione tra le corde e le molle cambia agli volte che si modifi ca la tensione delle molle. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

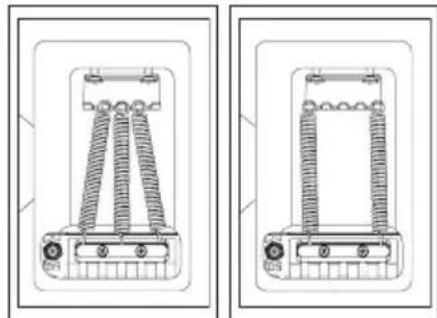

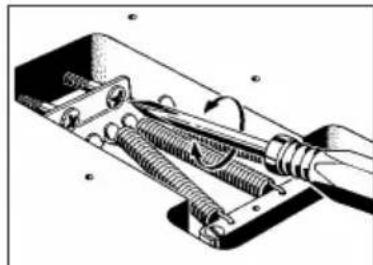

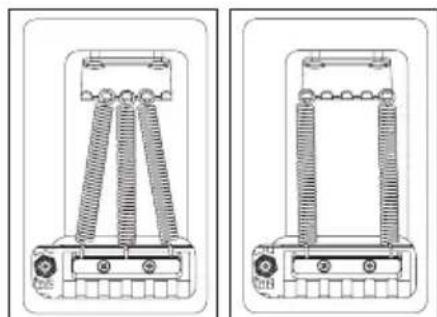

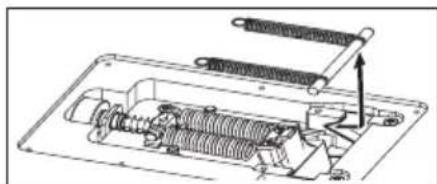

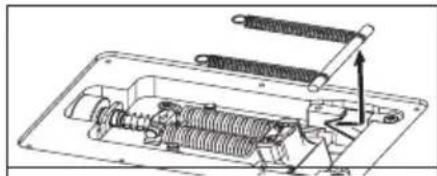

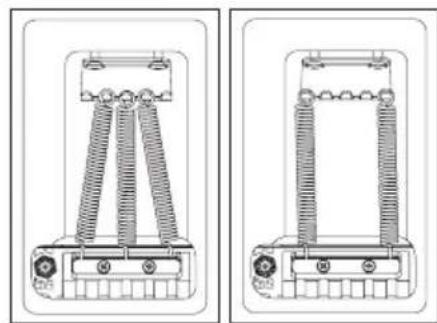

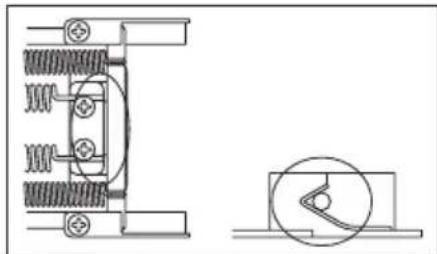

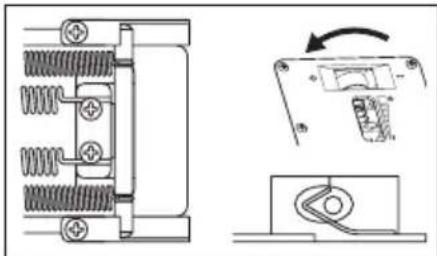

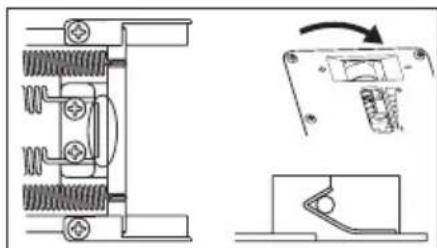

MOLLE DEL TREMOLO

All'uscita alla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo. Se si notationa una variazione significi cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovere una delle molle, oppure il modo in cui queste sono montate.

① Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle.
② Se si desidera augmentare la tension, montare diagonale le due molle esterne del tremolo.
③ Se viceversa si desidera allentare la tension, rimuovere la molla centrale del tremolo.

Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sare più possibile rimontare il dispositivo di bloccaggio).

Nota

Allentare a suffi cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le molle, l'unità tremolo si staccherà alla chitarra.

• Per rimontare in sede il tremolo, insere l'estremita a lama di coltello nell'incasso tra i piloni, quando rimontare le molle tremolo.

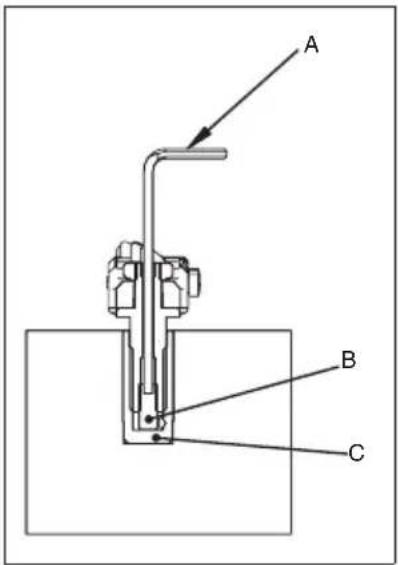

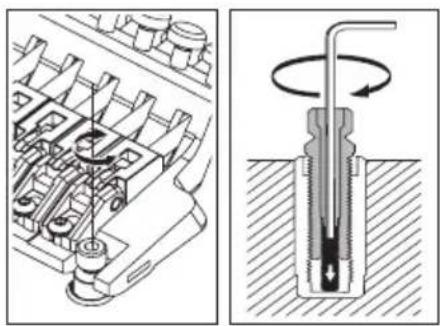

BLOCCAGGIO DEI PILONI

Il ponte tremolo Edge/Lo-Pro Edge impiega un meccanismo di bloccaggio dei piloni.

① Inserire una chiave a brugola da 1,5 mm nel foro di entrata del meccanismo di bloccaggio.
② Girare il pilone di bloccaggio in senso orario, continuando a serrare fi no a che il contatto con la borchia di anticoraggio ne impedira ulteriamente la rotazione.

Il pilone viene rilasciato quando si allenta la rispettiva vite di bloccaggio. ※

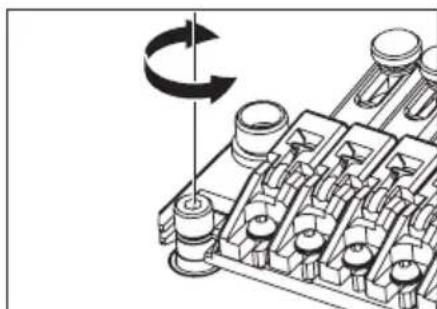

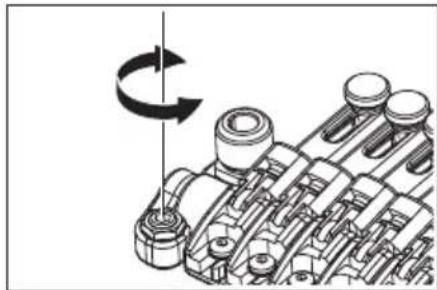

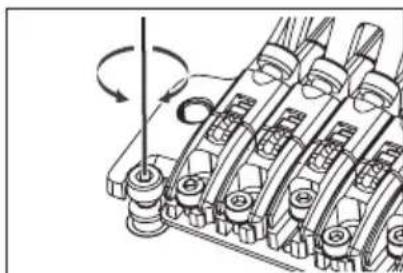

REGOLAZIONE DELL'ACTION

Per regolare l'altezza dell'intera unità tremolo, utilizzare una chiave a brugola (4mm) e agire sui piloni posizionati ai lati dell'unità stessa. (Non è possible effettuare la regolazione singularmente per agli corda).

Nota

• Assicurarsi che il pilone di bloccaggio sa in posizione di filascio prima di regolare l'action.

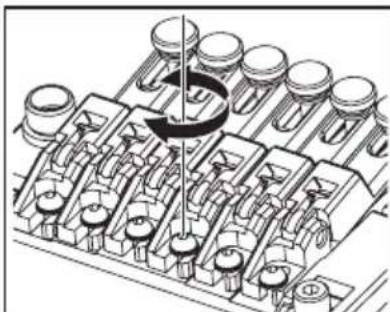

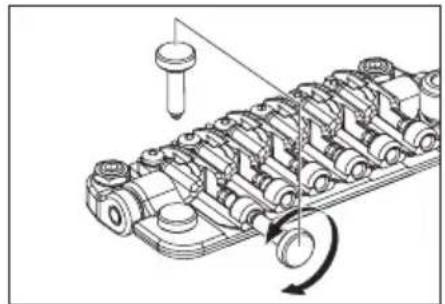

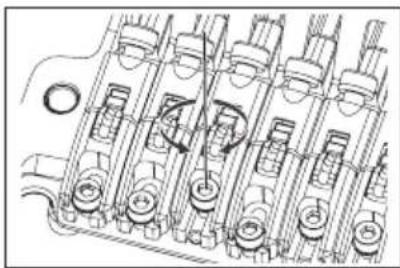

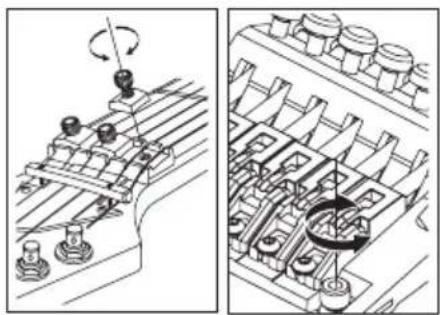

REGOLAZIONE DELL'INTONAZIONE

① Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e allentare suffi cientsamente la corda.
② Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione.
* Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

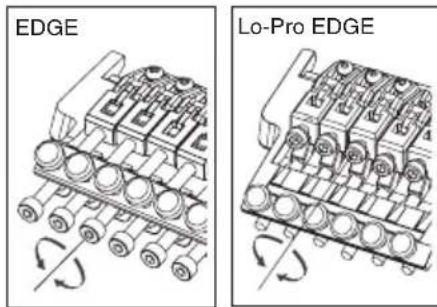

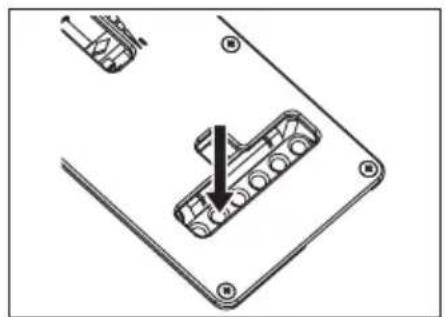

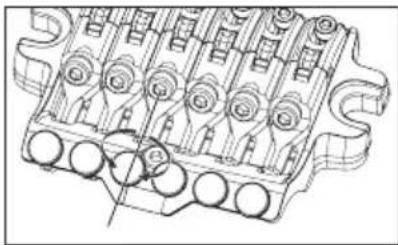

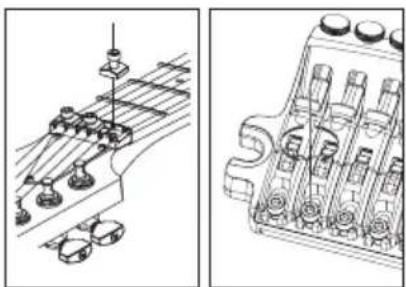

SOSTITUZIONE DELLE CORDE

① Utilizzare una chiave a brugola da 3mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sull'unità tremolo; quando far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare delle tronchesi per tagliare il pallino all'estremita della nuova corda.
④ Inserire l'estremita della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quando agire sulla vite di arresto della corda per fermarla.
⑤ Avvolgere la corda sul perno della meccanica e accordarla.
⑥ Una volta terminata I'accordatura, serrare le viti del bloccacorde alla paletta.
* Dato che l'inclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme, è consigliabile sostuire una corda alla volta. Se comunque si rende necessario rimuovere insieme tutte le corde, inseire un panno morbido sotto il blocco tremolo, in modo da non farambiare troppo l'inclinazione del tremolo.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

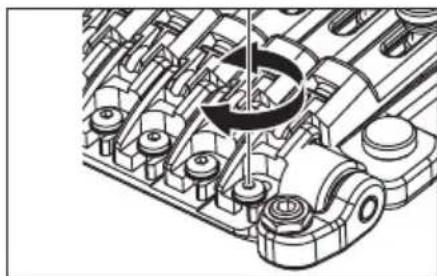

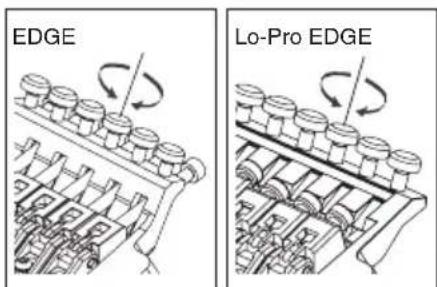

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio l' intonazione di ciascuna corda utilizzando gli accordatori di precisione. L'intervalto di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispettovino margine di azione.

Panorama

① Lama di coltello
② Vite blocca-selletta
③ Blocco reggicorda
④ Sede leva

Retro

⑤ Vite stringi-blocchetto
⑥ Vite di regolazione fi ne dell'accordatura
⑦ Molla del tremolo
⑧ Blocco molle

MONTAGGIO DELLA LEVA TREMOLO

① La leva tremolo e del tipo a scatto. Afferrare la leva nella parte ad angolo e inserirla fermamente nell'apposita sede sulla piastra base.
* La leva tremolo della EDGE III Herman Li Ver. montata sul modello EGEN8 è del tipo ad avvitamento. Inserire la leva tremolo nell'apposita sede e avvitarla per assicurarla saldamente.
② Per regolare il gioco della leva tremolo, utilizzare una chiave a brugola da 2mm per agire sulla vite di regolazione della tensioneattraverso il foro posto sul fi anco del blocco tremolo. Girando la vite di regolazione della tensione in senso orario, la leva tremolo avraremino gioco; allentando la vite la leva tremolo sarepiu libera di oscillare.
③ Per regolare l'altezza della leva tremolo, rimuovere la placca di protezione delle molle del tremolo sul retro della chitarra, e utilizzare una chiave a brugola da 3mm per agire sulle viti di regolazione dell'altezza posizionate sul fondo del blocco tremolo. Serrando le viti in senso orario si ottiene una maggiore altezza della leva.

Nota

Oltre a quella sopra descritta, la leva tremolo ha una seconda vite di regolazione della tension posizio-nata sul fondo del blocco tremolo.

Questa vite nella parte inferiore del blocco tremolo, viene regolata in fabbrica; tuttavia, qualora se ne senta la necessità, rimuovere l'unità tremolo alla chitarra e agire su diessa per ottenere l'impostazione desiderata. Prima di rimontare la leva tremolo, assicurarsi che la vite di regolazione della tension non sia lenta o uscita dalla sede.

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO

L'angolo di inclinazione del tremolo più essere regolatoambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace all'incirca orizzontalmente sulla superfi cie del corpo chitarra.

① Con la chitarra accordata correttamente, verificare l'inclinazione del tremolo.
② Se il tremolo è inclinato in avanti, insere un cacciavite Philips attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agenda sull'apposita vite.
③ Se il tremolo è inclinato indietro, allentare la vite per diminuire la tensione delle molle.

La regolazione dell'inclinazione del tremolo influsce sull'accordatura, dato che il bilanciamento di tensione tra le corde e le molle cambia agli volta che si modifi ca la tensione delle molle. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

MOLLE DEL TREMOLO

All'uscita alla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo. Se si notationa una variazione significi cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovera una delle molle, oppure il modo in cui queste sono montate.

① Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle.
② Se si desidera incrementare la tensione, montare le due molle esterne diagonalmente.
(3) Per una tensione minore, rimuovere la molla centrale.

Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sare più possibile rimontare il dispositivo di bloccaggio).

Nota

Allentare a suffi cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le molle, l'unità tremolo si staccherà alla chitarra.

• Per rimontare in sede il tremolo, insere l'estremita a lama di coltello nell'incasso tra i piloni, quando rimontare le molle tremolo.

REGOLAZIONE DELL'ACTION

Per regolare l'altezza dell'intera unità tremolo, utilizzare una chiave a brugola da 3 mm e agire sui piloni posizionati ai lati dell'unità stessa. (Non è possibile effettuare la regolazione singolarmente per agli corda).

REGOLAZIONE DELL'INTONAZIONE

① Utilizzato una chiave a brugola da 3mm per allentare la stretta del bloccacorde alla paletta, e allentare suffi cienmente la corda.

② Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione.

※ Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

SOSTITUZIONE DELLE CORDE

① Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzare una chiave a brugola da 3mm per allentare la vite di arresto della corda sull'unita tremolo; quand far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare delle tronchesi per tagliare il pallino all'estremita della nuova corda.
4 Inserire l'estremita della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla.
⑤ Avvolgere la corda sul perno della meccanica e accordarla.
⑥ Una volta terminata I'accordatura, serrare le viti del bloccacorde alla paletta.

• Dato che l'inclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme, è consigliabile sostuire una corda alla volta. Se comunique si rende necessario rimuovere insieme tutte le corde, inserire un panno morbido sotto il blocco tremolo, in modo da non far Cambiare troppo l'inclinazione del tremolo.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

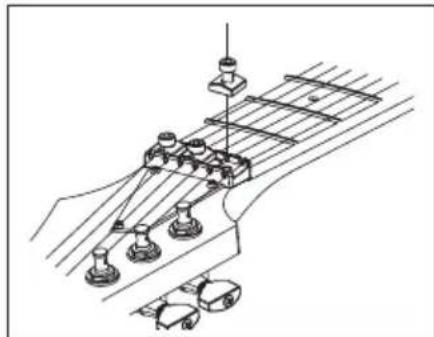

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possible regolare in dettaglio l'intonazione di ciascuna corda utilizzato gli accordatori di precisione.

L'intervallo di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispectivo margine di azione.

Panorama

① Lama di coltello
② Vite blocca-selletta
③ Blocco reggicorda
④ Sede leva
⑤ Vite stringi-blocchetto
⑥ Vite di regolazione fi ne dell'accordatura
⑦ Molla principale
Sottomolla
⑨ Sede della barra di arresto
10 Barra di arresto
11 Blocco inerziale del tremolo
⑫ Pomello regola-tensione
13 Molla del tremolo
⑭ Blocco molle

Retro 1

Retro 2

MONTAGGIO DELLA LEVA TREMOLO

① La leva tremolo impiega un tipo a scatto a corpo unico con cilindro di regolazione della tensione. Inserire la leva tremolo nell'apposita sede sulla piatra base.
② Serrare il cilindro di regolazione della tensione per assicurare la leva tremolo in sede. Il gioco della leva tremolo diminuisce man mano che si stringe il cilindro di regolazione della tensione.

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO / REGOLAZIONE DEL SISTEMA ZERO POINT

• Modelli non forniti del sistema zero point

L'angolo di inclinazione del tremolo cui è essere regolato lavorando il bilanciamento tra la tension delle corde e la tension delle molle montate sul retro del corso chitarra.

In una regolazione ideale, la leva tremolo si trova parallela alla superfici cie del corpo chitarra.

① Con la chitarra accordata correttamente, verifi care l'inclinazione del tremolo.

② Se il tremolo è inclinato in avanti, insere un cacciavite Philips attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agenda sulle apposite viti.

③ Se il tremolo è inclinato indietro, allentare le viti per diminuire la tensione delle molle.

La regolazione dell'inclinazione del tremolo infl usce sull'accordatura, dato che il bilanciamento di tensione tra le corde e le molle cambia agli volta che si modifi ca la tensione delle molle. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

- Modelli fornitidelsystemazero point

L'inclinazione del tremolo è determinata dal bilanciamento tra la tensione delle corde e ilsystema zero point montato sul retro del corpo chitarra. Il ponte tremolo Edge-Zero 2 è stato progettato in maniera da lasciare l'unità parallela alla superfi cie del corpo chitarra quando il systema zero point è regolato correttamente;但这 è inoltre la posizione in cui l'unità opera nel modo migliorare.

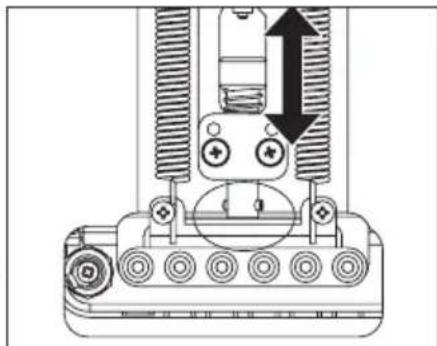

Se ilsystema zero point è regolato correttamente, la barra di arresto è solidamente in contatto con il blocco tremolo; in quello caso, la barra di arresto toccherà la vite di arresto.

① Con la chitarra accordata correttamente, controllare ilsystema zero point.

② Se la barra di arresto non dovesse toccare la vite di arresto (es.: se il blocco tremolo la sta spingendo in alto), ruotare la manopola di regolazione della molla posizionata sul retro del corpo chitarra verso la direzione "+" per augmentare la tensione della molla principale.

③ Se il blocco tremolo non è in fermo contatto con la barra di arresto (es.: il tremolo è inclinato verso il retro del corpo chitarra), ruotare la manopola di regolazione della molla verso la direzione " - " per allentare la tension della molla principale.

MOLLE DEL TREMOLO / SISTEMA ZERO POINT

- Modelli non forniti delsystema zero point

All'uscita alla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo.

Se si notationa una variazione significi cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovere una delle molle, oppure il modo in cui queste sono montate.

① Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle.
② Se si desidera augmentare la tensione, montare diagonalmente le due molle esterne del tremolo.
③ Se viceversa si desidera allentare la tension, rimuovere la molla centrale del tremolo.

Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sare più possibile rimontare il dispositivo di bloccaggio).

Nota

Allentare a suffi cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le molle, l'unità tremolo si staccherà alla chitarra.

• Per rimontare in sede il tremolo, insere l'estremita a lama di coltello nell'incasso tra i piloni, quando rimontare le molle tremolo.

- Modelli fornitidelsystemazero point

Disabilitando ilsystema zero point èanche possibileutilizzare l'unità come un ponte flottante tradizionale.

Quando si disabilita ilsystema zero point, l'inclinazione del tremolo sare data dal bilanciamento tra la tensione delle corde e la tensione della molla principale montata sul blocco tremolo.

Per una prestazione ottimale, regolare il tremolo in maniera che sia grosso modo parallelo alla superfici cie del corpo chitarra.

① Mantenendo la leva sollevata (es.: con il blocco tremolo lontano alla barra di arresto), rimuovere la barra di arresto e la sottomolla.
② Con la chitarra accordata correttamente, verifi care l'inclinazione del tremolo.
③ Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla verso la direzione "+" per augmentare la tensione della molla principale.
④ Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione " - " per allentare la tensione della molla principale.
* Quando si disabilita ilsystema zero point, l'accordatura è infl uenzata dal grado di inclinazione del tremolo, poiché il bilanciamento tra la tensione delle corde e le molle cambia agli volta che si modifica la tensione delle molle del tremolo. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

BLOCCAGGIO DEI PILONI

Il ponte tremolo Edge-Zero2 impiega un meccanismo di bloccaggio dei piloni.

① Inserire una chiave a brugola da 2 mm nel foro di entrata del meccanismo di bloccaggio.
② Girare il pilone di bloccaggio in senso orario, continuando a serrare fi no a che il contatto con la borchia di anticoraggio ne impedira ulteriormente la rotazione.

Il pilone viene rilasciato quando si allenta la rispettiva vite di bloccaggio. ※

REGOLAZIONE DELL'ACTION

Per regolare l'altezza dell'intera unità tremolo,utilizzare una chiave a brugola da 3mm e agire sui piloni posizionati ai lati dell'unità stessa. (Non è possibile effettuare la regolazione singolarmente per ogni corda).

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

REGOLAZIONE DELL'INTONAZIONE

① Utilizzare una chiave a brugola da 3mm per allentare la stretta del bloccacorde alla paletta, e allentare suffi cientemente la corda.
② Utilizzato una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione.

※ Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

SOSTITUZIONE DELLE CORDE

① Utilizzare una chiave a brugola da 3mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sull'unità tremolo; quando far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare delle tronchesi per tagliare il pallino all'estremita della nuova corda.
④ Inserire l'estremita della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla.
⑤ Avvolgere la corda sul perno della meccanica e accordarla.
⑥ Una volta terminata I'accordatura, serrare le viti del bloccacorde alla paletta.

Per le chitarre non fornite delsystema zero point è consigliabile sostituire una corda alla volta, poiché l'inclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme.

Se comunique si rende necessario rimuovere insieme tutte le corde, insertire un panno morbido sotto il blocco tremolo, in modo da non far cambiare troppo l'inclinazione del tremolo.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

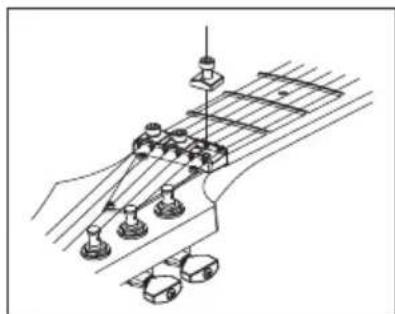

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possible regolare in dettaglio l'intonazione di ciascuna corda utilizzando gli accordatori di precisione.

L'intervallo di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispetto vargino margini di azione.

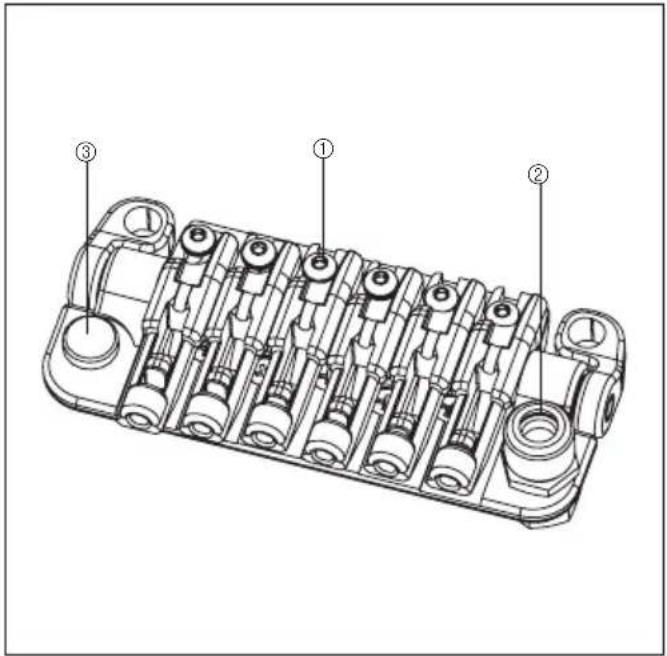

Panorama

① Vite blocca-selletta
② Blocco reggicorda
③ Sede leva
④ Vite stringi-blocchetto
⑤ Vite di regolazione fi ne dell'accordatura
⑥ Vite di regolazione dell'intonazione

Retro

⑦ Molla principale
Sottomolla
⑨ Sede della barra di arresto
Barra di arresto
① Blocco inerziale del tremolo
⑫ Pomello regola-tensione

MONTAGGIO DELLA LEVA TREMOLO

① La leva tremolo impiega un tipo a scatto a corpo unico con cilindro di regolazione della tensione. Inserire la leva tremolo nell'apposita sede sulla piastra base.
② Serrare il cilindro di regolazione della tensione per assicurare la leva tremolo in sede. Il gioco della leva tremolo diminuisce man mano che si stringe il cilindro di regolazione della tensione.

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO / REGOLAZIONE DEL SISTEMA ZERO POINT

L'angolo di inclinazione del tremolo può essere regolato tensione delsystema zero point montato sul retro del corpo chitarra. Il ponte tremolo ZR è stato progettato in maniera da lasciare l'unità parallela alla superfi cie del corpo chitarra quando il systema zero point è regolato correttamente;但这a è inoltre la posizione in cui l'unità opera nel modo migliorare. Se il systema zero point è regolato correttamente, la barra di arresto è solidamente in contatto con il blocco tremolo; in quello caso, la barra di arresto toccherà la vite di arresto.

① Con la chitarra accordata correttamente, controllare ilsystema zero point.
② Se la barra di arresto non dovesse toccare la vite di arresto (es.: se il blocco tremolo la sta spingendo in alto), ruotare la manopola di regolazione della molla posizionata sul retro del corpo chitarra verso la direzione "+" per;aumentare la tensione della molla principale.
③ Se il blocco tremolo non è in fermo contatto con la barra di arresto (es.: il tremolo è inclinato verso il retro del corpo chitarra), ruotare la manopola di regolazione della molla verso la direzione " - " per allentare la tensione della molla principale.

DISABILITAZIONE DEL SISTEMA ZERO POINT (UTILIZZO DELL'UNITÀ COMETREMOLO FL OTTANTE TRADIZIONALE)

Disabilitando ilsystema zero point è possible utilizzare l'unitàanche come un ponte tremolo fl ottante tradizionale. Quando si disabilita il systema zero point, l'inclinazione del tremolo sare data dal bilanciamento tra la tension delle corde e la tension della molla principale montata sul blocco tremolo.

Per una prestazione ottimale, regolare il tremolo in maniera che sia grosso modo parallelo alla superficie del corpo chitarra.

① Mantenendo la leva sollevata (es.: con il blocco tremolo lontano alla barra di arresto), rimuovere la barra di arresto e la sottomolla.
② Con la chitarra accordata correttamente, verificare l'inclinazione del tremolo.
③ Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla verso la direzione "+" per augmentare la tensione della molla principale.
④ Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione " -" per allentare la tensione della molla principale.

• Quando si disabilita ilsystema zero point, l'accordatura è influenzata dal grado di inclinazione del tremolo, poiché il bilanciamento tra la tensione delle corde e le molle cambia agli volta che si modifi ca la tensione delle molle del tremolo. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

REGOLAZIONE DELL'ACTION

Per regolare l'altezza dell'intera unità tremolo, utilizzare una chiave a brugola da 3 mm e agire sui piloni posizionati ai lati dell'unità stessa. (Non è possibile effettuare la regolazione singularmente per agli corda).

REGOLAZIONE DELL'INTONAZIONE

① Rimuovere le viti di regolazione dell'intonazione dall'interno dell'unità tremolo, inserirle nei fori di regolazione a vite sul retro della sellezza, quando serrarle di modo che le punte tocchino la borchia dell'unità tremolo.
② Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e girare la vite di regolazione dell'intonazione per regolarne la posizione.
* Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Prima di accordare, utilizzare una chiave a brugola da 3 mm per allentare la pressione del bloccacorde alla paletta. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta; quando, conservare le viti di regolazione dell'intonazione all'internalo dell'unità tremolo.

SOSTITUZIONE DELLE CORDE

① Utilizzare una chiave a brugola da 3mm per allentare la stretta del blocacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzare una chiave a brugola da 3mm per allentare la vite di arresto della corda sull'unità tremolo; quando far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare delle tronchesi per tagliare il pallino all'estremita della nuova corda.
④ Inserire l'estremità della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quando agire sulla vite di arresto della corda per fermarla.
⑤ Avvolgere la corda sul perno della meccanica e accordarla.
⑥ Una volta terminata I'accordatura, serrare le viti del bloccacorde alla paletta.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possible regolare in dettaglio l'intonazione di ciascuna corda utilizzato gli accordatori di precisione.

L'intervallo di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispettoVMargine di azione.

Panorama

① Lama di coltello
② Vite blocca-selletta
③ Blocco reggicorda
④ Sede leva

Retro

⑤ Vite stringi-blocchetto
⑥ Vite di regolazione fine dell'accordatura
⑦ Molla del tremolo
⑧ Blocco molle

MONTAGGIO DELLA LEVA TREMOLO

① La leva tremolo impiega un metodo a scatto a corpo unico con cilindro di regolazione della tension. Inserire la leva tremolo nell'apposita sede sulla piastra base.
② Serrare il cilindro di regolazione della tensione per assicurare la leva tremolo in sede. Il gioco della leva tremolo diminuisce man mano che si stringe il cilindro di regolazione della tensione.

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO

L'angolo di inclinazione del tremolo più essere regolatoambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace all'incirca orizzontalmente sulla superficie del corpo chitarra.

① Con la chitarra accordata correttamente, verifi care l'inclinazione del tremolo.
② Se il tremolo è inclinato in avanti, inseire un cacciavite a stella atraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agenda sull'apposita vite.
③ Se il tremolo è inclinato indietro, allentare la vite per diminuire la tensione delle molle.

La regolazione dell'inclinazione del tremolo influsce sull'accordatura, dato che il bilanciamento di tensione tra le corde e le molle cambia agli volta che si modifi ca la tensione delle molle. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

MOLLETREMODO

All'uscita alla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo.

Se si notationa una variazione significi cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovera una delle molle, oppure il modo in cui queste sono montate.

① Se si desidera augmentare la tension, montare diagonamente le due molle esterne del tremolo.
② Se viceversa si desidera allentare la tension, rimuovere la molla centrale del tremolo.

Nota

Allentare a suffi cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le molle, l'unità tremolo si staccherà alla chitarra.

• Per rimontare in sede il tremolo, insere l'estremita a lama di coltello nell'incasso tra i piloni, quando rimontare le molle tremolo.

REGOLAZIONE DELL'ACTION

Per regolare l'altezza dell'intera unità tremolo, utilizzare una chiave a brugola (3mm) e agire sui piloni posizionati ai lati dell'unità stessa. (Non è possibile effettuare la regolazione singolarmente per agli corda).

REGOLAZIONE DELL'INTONAZIONE

① Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e allentare suffi cientsamente la corda.
② Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione.

• Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della Selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

SOSTITUZIONE DELLE CORDE

① Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.
② Utilizzare una chiave a brugola da 3mm per allentare la vite di arresto della corda sull'unità tremolo; quando far uscire la corda fuori alla selletta per rimuoverla.
③ Utilizzare un tronchesino per tagliare il pallino all'estremita della nuova corda.
4 Inserire l'estremita della corda alla quale è stato rimioso il pallino tra la selletta e il blocco reggicorda, quando agire sulla vite di arresto della corda per fermarla.
(5) Avvolgere la corda sul perno della meccanica e accordarla.
(6) Una volta terminata l'accordatura, serrare le viti del bloccacorde alla paletta.
* Dato che l'inclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme, è consigliabile sostuire una corda alla volta. Se comunique si rende necessario rimuovere insieme tutte le corde, inseire un panno morbido sotto il blocco tremolo, in modo da non farambiare troppo l'inclinazione del tremolo.

Nota

Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.

ACCORDATURA FINE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio l'intonazione di ciascuna corda utilizzando gli accordatori di precisione. L'intervallo di regolazione delle corde bloccate sare più ampio se prima di iniziare l'operazione siavrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispettovino margine di azione.

Non Locking Tremolo

SynchroniZR

Panorama

① Vite blocca-selletta
② Sede leva
③ Vite di regolazione dell'intonazione

Retro

④Molla del tremolo
⑤ Meccanismo blocca-tremolo
⑥ Pomello di regolazione del meccanismo bloccatremolo
⑦ Blocco inerziale del tremolo
⑧ Pomello regola-tensione

MONTAGGIO DELLA LEVA TREMOLO

① La leva tremolo impiega un metodo a scatto. Afferrare la leva nella parte ad angolo e insertirla fermamente nell'apposita sede sulla piastra base, fi no ad avvertire uno scatto.
② Il gioco della leva tremolo può essere impostato agenda sul cilindro di regolazione della tensione. Ruotare il cilindro in senso orario per diminuire il gioco della leva, oppure in senso antiorario per lasciarla più libera di oscillare.

REGOLAZIONE DELL'INCLINAZIONE DEL TREMOLO

L'inclinazione del tremolo è determinata dal bilanciamento tra la tensione delle corde e la tensione delle molle del tremolo montate sul retro del corpo chitarra.

Per una prestazione ottimale, regolare il tremolo in maniera che sia grosso modo parallelo alla superfici cie del corpo chitarra.

① Con la chitarra accordata correttamente, verifi care l'inclinazione del tremolo.
② Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla posizionata sul retro del corpo chitarra, verso la direzione "+" per augmentare la tensione delle molle del tremolo.
③ Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione " - per allentare la tensione delle molle.

La regolazione dell'inclinazione del tremolo fl ottante infl uisce sull'accordatura, dato che il bilanciamento di tensione tra le corde e le molle cambia agli volta che si modifi ca la tensione delle molle. Ciò significi ca che sare necessario accordare la chitarra a agli variazione apportata.

ARRESTO ARM-UP

Ilsystema SynchroniZR dispone della funzione di arresto "arm-up".Questa funzione permette di disabilitare lo stato fl ottante bloccando l'intervallo di movimento arm-up.

① Assicurarsi che il tremolo sia grosso modo parallelo alla superfi cie del corpo chitarra.
② Rimuovere la placca di protezione delle molle del tremolo, e ruotare la manopola di arresto arm-up in modo che la punta della relativa vite venga in contatto con il blocco tremolo.
③ Controllare nuovamente che il tremolo sia grosso modo parallelo alla superfici die del corpo chitarra, e ruotare la manopola di regolazione delle molle più volte nella direzione ^ + ^

Se la tensione delle molle del tremolo è troppo debole, il blocco tremolo verra tirato dalle corde; il risultato sare un'accordatura instabile. Se ciò dovesse verifi carsi durante l'accordatura, ruotare la manopola di regolazione della molla ulteriormente nella direzione "+"

REGOLAZIONE DELL'ALTEZZA DELLE CORDE

Per regolare l'altezza della corda, agire sull'intera unità tremolo utilizzando una chiave a brugola da 3 mm per girare i piloni posizionati ai lati dell'unità stessa. (Non è possible regolare l'altezza delle corde singolarmente).

REGOLAZIONE DELL'INTONAZIONE

① Rimuovere le viti di regolazione dell'intonazione dall'interno dell'unità tremolo, inserirle nei fori di regolazione a vite sul retro della selletta, quando serrarle di modo che le punte tocchino la borchia dell'unità tremolo.

② Utilizzare una chiave a brugola da 2mm per allentare le viti di bloccaggio della selletta, e girare la vite di regolazione dell'intonazione per regolarne la posizione.

Prima di controllare l'intonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta; quando, conservare le viti di regolazione dell'intonazione all'interno dell'unità tremolo.

SOSTITUZIONE DELLE CORDE

Per montare le corde nuove, passarle attraverso il blocco tremolo dal lato posteriore della chitarra.

MONTAGGIO DEL BRACCIO DEL TREMOLO

L'insertimento e la rimozione del braccio del tremolo sono operazioni estremamente semplici. Inserire il braccio nell'apposto foro sulla piastra di base del tremolo. Tirare il braccio per rimuoverlo.

REGOLAZIONE DEL BRACCIO DEL TREMOLO (SAT PRO2)

Per regolare l'altezza del braccio, rimuovere il coperchio della molla del tremolo dal retro della chitarra e utilizzare una chiave a brugola da 3 mm per girare la vite di regolazione dell'altezza sulla parte inferiore del blocco tremolo. Girandola versuso destra si aumento l'altezza.

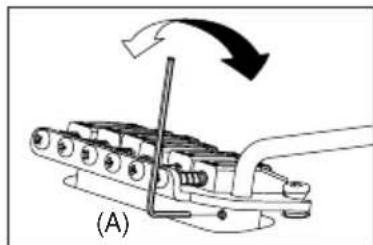

TENSIONE DI SERRAGGIO DEL BRACCIO

Épossible regolare la tensione di serraggio del braccio sollevando il tremolo e inserendo una chiave a brugola da 1,5 mm nella vite (A) sul blocco tremolo. Se la vite viene ruotata in senso orario, verrà augmentata la tensione del braccio, quando se la si ruota in senso antiorario, la tensione diminuira.

REGOLAZIONE DELL'ALTEZZA DELLA CORDA (SAT PRO2)

Per regolare l'action di agli corda, utilizzare una chiave a brugola da 1,5 mm per girare la vite sulla selletta (C). L'altezza complessiva può essere regolata su agli lato dell'unità ponte tremolo SAT PRO2. Per regolare l'altezza, utilizzato una chiave a brugola da 3 mm per girare il prigionieroippo su uno dei lati dell'unità. Prestare attenzione quando si regola l'altezza di tutte l'unità del ponte tremolo; regolare entrambi i lati alla stessa altezza per garantire il funzionamento ottimale del ponte tremolo.

REGOLAZIONE DELL'ALTEZZA DELLA CORDA (FAT20/FAT10/SAT10

É possibile augmentare o ridurre la regolazione dell'altezza ruotando i perni (C) di montaggio del tremolo posizionati su entrambi lati della parte anteriore del ponte. La rotazione in senso orario farà diminuire il tremolo, cioè quella in senso antiorario lo farà augmentare.

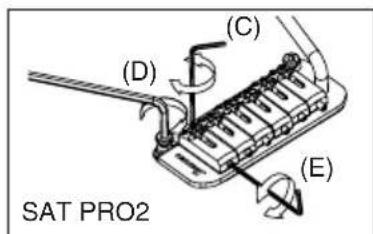

REGOLAZIONE DELL'INTONAZIONE (SAT PRO2)

Per regolare l'intonazione, utilizzare una chiave a brugola da 1,5 mm per girare la chiave posta sul retro della selletta (E). Girare la vite verso destra per spostare la selletta all'indietro, o versuso sinistra per spostare la selletta in avanti.

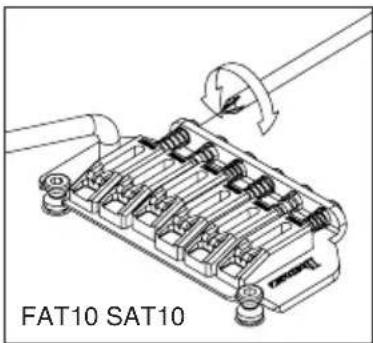

REGOLAZIONE DELL'INTONAZIONE (FAT10/SAT10)

E possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzato un cacciavite a testa Phillips (+) sulla vite di regolazione dell'intonazione nella parte posteriore del ponte.

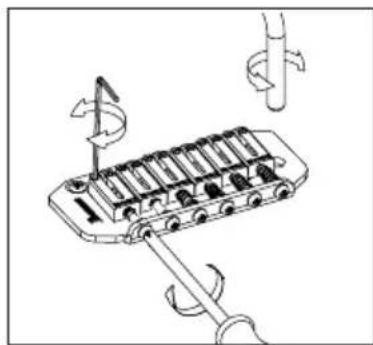

REGOLAZIONE DELL'INTONAZIONE E DELL'ALTEZZA DELLA CORDA (FAT 6/STD)

É possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando una vite di regolazione a testa Phillips (+) nella parte posteriori del ponte. É possibile controllare l'altezza delle corde alzano o abbassando le piccole brugole posizionate su entrambi i lati della selletta con una chiave apposita.

SOSTITUZIONE DELLE CORDE

Per sostituire le corde, infi lare le nuove corde negli apposti fori sul retro della chitarra. A quello punto, infi larle nel blocco tremolo e posizionarle sopra la selletta.

FAT/SAT (TRANNE FAT6) REGOLAZIONE DELLA MOLLA DEL TREMOLG

È possibile regolare un tremolo standard in modo da potere aumento l'altezza d'intonazione quando il braccio viene sollevato per allentare le molle del tremolo nella la cavity sul retro della chitarra. Questa procedura comporta lo svantaggio di causare un'intonazione crescente se una corda si spezza. Per risolverve quello inconvenientmente, regolare la piastra del tremolo in modo che sia a livello del corpo serrando le molle del tremolo.

Scegliere il numero e la posizione delle molle del tremolo in base alla scalatura e alla regolazione del tremolo.

维护保养

配件
