Tipo di prodotto	Basso elettrico
Marca e modello	Ibanez BTB676M
Numero di corde	6 corde
Lunghezza della scala	770 mm (30,3 pollici)
Pickup	2 pickup humbucker attivi
Elettronica	Attiva con bilanciatore dei pickup (Balance)
Alimentazione	1 pila 9V (non inclusa)
Ponte	B200/B205 con ponticelli individuali regolabili
Manico	Bolt-on con barra di regolazione regolabile
Tastiera	Legno (tipo non specificato) con tasti
Materiale del corpo	Legno (tipo non specificato)
Meccaniche di accordatura	A ingranaggi stagni (autolubrificanti)
Altezza delle corde (12° tasto)	2,5 mm (corde basse) / 2,0 mm (corde alte)
Disimpegno del manico (8° tasto)	0,3 a 0,5 mm
Pulizia e manutenzione	Panno lucidante dopo ogni utilizzo; evitare benzene/diluenti
Precauzioni di sicurezza	Rischio di taglio con estremità delle corde; sostituire corde arrugginite
Conservazione	In astuccio o custodia, al riparo dall'umidità e dalle variazioni di temperatura
Pile	Rimuovere se non utilizzato a lungo; rispettare la polarità
Garanzia	Vedere condizioni fornitore

Domande frequenti - BTB676M IBANEZ

Come cambiare le corde della mia Ibanez BTB676M?

Sostituisci le corde una alla volta per evitare variazioni di tensione. Taglia la nuova corda a circa 8-10 cm dalla meccanica, avvolgila dall'alto verso il basso in 2-3 giri attorno all'asse. Fai passare la corda attraverso il retro del ponte e inseriscila nel foro previsto.

Come regolare l'altezza delle corde?

Usa una chiave a brugola per girare la vite di altezza del ponticello. Gira in senso orario per aumentare l'altezza, antiorario per diminuire. Fai riferimento ai valori: 2,5 mm per le corde basse e 2,0 mm per le corde alte al 12° tasto.

Come regolare il manico (barra di regolazione)?

Posiziona un capotasto sul 1° tasto, tieni una corda alla giunzione manico/cassa, misura lo spazio all'8° tasto (0,3-0,5 mm). Per stringere, gira il dado in senso orario; per allentare, in senso antiorario. Si consiglia di rivolgersi a un tecnico.

Come regolare l'intonazione?

Accorda il basso, confronta la nota al 12° tasto con l'armonico di quel tasto. Se il tasto è troppo grave, arretra il capotasto (vite di intonazione in senso orario). Se troppo acuto, avanza il capotasto (senso antiorario). Rilascia sempre le corde prima di manipolare.

Come sostituire la pila?

La pila 9V si trova in un vano o sotto la piastra di controllo. Rispetta la polarità (+/-). Rimuovi la pila se lo strumento non viene utilizzato a lungo per evitare perdite. Il cavo jack attiva l'alimentazione; scollegalo dopo l'uso.

Quali sono i rischi per la sicurezza con il basso?

Le estremità tagliate delle corde sono molto affilate; non toccarle direttamente. Le corde possono rompersi e causare lesioni agli occhi. I tasti possono diventare taglienti. Usa una tracolla correttamente fissata.

Come pulire il mio basso Ibanez?

Dopo ogni utilizzo, asciuga lo strumento e le corde con un panno lucidante. Per le finiture lucide, usa un prodotto speciale per strumenti. Non usare benzene o diluenti. Areare la stanza se usi uno spray.

Qual è il tipo di ponte della BTB676M?

Il ponte è di tipo B200/B205 con ponticelli individuali regolabili in altezza e intonazione. Le corde possono essere installate dal retro dello strumento o attraverso i fori del ponte.

Come regolare il bilanciatore dei pickup?

Il bilanciatore (balance) permette di mixare i pickup. Al centro, entrambi i pickup hanno lo stesso livello. Gira in senso orario per aumentare il pickup del manico e diminuire quello del ponte, antiorario per il contrario.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF su notice-facile.com per i modelli Ibanez BTB676M. Puoi anche richiedere una traduzione nella tua lingua.

MANUALE UTENTE BTB676M IBANEZ

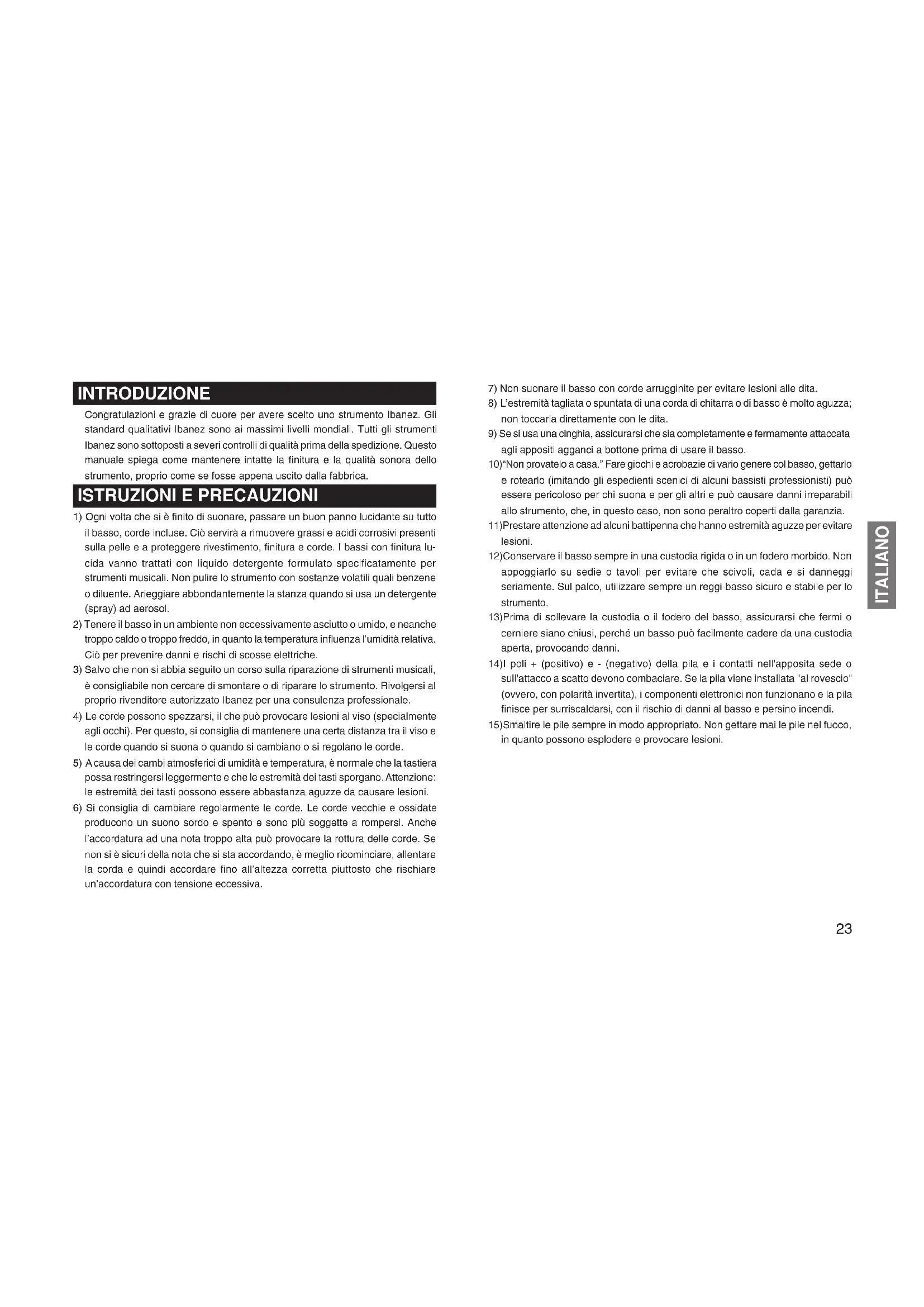

Congratulazioni e grazie di cuore per avere scelto uno strumento Ibanez. Gli standard qualitativi Ibanez sono ai massimi livelli mondiali. Tutti gli strumenti Ibanez sono sottoposti a severi controlli di qualità prima della spedizione. Questo manuale spiega come mantenere intatte la finitura e la qualità sonora dello strumento, proprio come se fosse appena uscito dalla fabbrica.

ISTRUZIONI E PRECAUZIONI

1) Ogni volta che si è finito di suonare, passare un buon panno lucidante su tutto il basso, corde incluse. Ciò servirà a rimuovere grassi e acidi corrosivi presenti sulla pelle e a proteggere rivestimento, finitura e corde. I bassi con finitura lucida vanno trattati con liquido detergente formulato specificatamente per strumenti musicali. Non pulire lo strumento con sostanze volatili quali benzene o diluente. Arieggiare abbondantemente la stanza quando si usa un detergente (spray) ad aerosol.
2) Tenere il basso in un ambiente non eccessivamente asciutto o umido, e neanche troppo caldo o troppo freddo, in quanto la temperatura influenza l'umidità relativa. Ciò per prevenire danni e rischi di scosse elettriche.
3) Salvo che non si abbia seguito un corso sulla riparazione di strumenti musicali, è consigliabile non cercare di smontare o di riparare lo strumento. Rivolgersi al proprio rivenditore autorizzato Ibanez per una consulenza professionale.
4) Le corde possono spezzarsi, il che può provocare lesioni al viso (specialmente agli occhi). Per questo, si consiglia di mantenere una certa distanza tra il viso e le corde quando si suona o quando si cambiano o si regolano le corde.
5) A causa dei cambi atmosferici di umidità e temperatura, è normale che la tastiera possa restringersi leggermente e che le estremità dei tasti sporgano. Attenzione: le estremità dei tasti possono essere abbastanza aguzze da causare lesioni.
6) Si consiglia di cambiare regolarmente le corde. Le corde vecchie e ossidate producono un suono sordo e spento e sono più soggette a rompersi. Anche l'accordatura ad una nota troppo alta può provocare la rottura delle corde. Se non si è sicuri della nota che si sta accordando, è meglio ricominciare, allentare la corda e quindi accordare fino all'altezza corretta piuttosto che rischiare un'accordatura con tensione eccessiva.

7) Non suonare il basso con corde arrugginite per evitare lesioni alle dita.
8) L'estremità tagliata o spuntata di una corda di chitarra o di basso è molto aguzza; non toccarla direttamente con le dita.
9) Se si usa una cinghia, assicurarsi che sia completamente e fermamente attaccata agli appositi agganci a bottone prima di usare il basso.
10) "Non provatelo a casa." Fare giochi e acrobazie di vario genere col basso, gettarlo e rotearlo (imitando gli espedienti scenici di alcuni bassisti professionisti) può essere pericoloso per chi suona e per gli altri e può causare danni irreparabili allo strumento, che, in questo caso, non sono peraltro coperti dalla garanzia.
11) Prestare attenzione ad alcuni battipenna che hanno estremità aguzze per evitare lesioni.
12) Conservare il basso sempre in una custodia rigida o in un fodero morbido. Non appoggiarlo su sedie o tavoli per evitare che scivoli, cada e si danneggi seriamente. Sul palco, utilizzare sempre un reggi-basso sicuro e stabile per lo strumento.
13)Prima di sollevare la custodia o il fodero del basso, assicurarsi che fermi o cerniere siano chiusi, perché un basso può facilmente cadere da una custodia aperta, provocando danni.
14) I poli + (positivo) e - (negativo) della pila e i contatti nell'apposita sede o sull'attacco a scatto devono combaciare. Se la pila viene installata "al rovescio" (ovvero, con polarità invertita), i componenti elettronici non funzionano e la pila finisce per surriscaldarsi, con il rischio di danni al basso e persino incendi.
15) Smaltire le pile sempre in modo appropriato. Non gettare mai le pile nel fuoco, in quanto possono esplodere e provocare lesioni.

CORDE

Se le corde diventano sporche, scolorite o emettono un suono sordo o un ronzio, sostituirle con delle corde nuove. Per ottenere risultati migliori, consigliamo di sostituire una corda alla volta, per evitare di modificare la tensione dal manico. Se le nuove corde hanno una scalatura diversa, può essere necessario regolare la tensione del truss rod. (Consigliamo di fare svolgere questa operazione solo a tecnici qualificati.) Le corde dei bassi Ibanez sono dotate in fabbrica delle scalature indicate di seguito. Seguire le istruzioni seguenti per il proprio particolare modello. Le corde vanno strette saldamente sulle meccaniche partendo da quella superiore fino a quella inferiore, con 2 a 3 giri di corda attorno al perno della meccanica. Nel caso di meccaniche in cui le estremità delle corde siano inserite nei perni, la corda può essere preventivamente tagliata alla lunghezza appropriata, usando un tronchesino. Le meccaniche con ingranaggi ermetici sono già lubrificate. Le viti di regolazione per la manopola di regolazione possono essere serrate con un cacciavite a testa Phillips per aumentare la tensione. *L'uso di corde usurate può produrre ronzio e dislorsione nel suono. L'uso di corde attorcigliate può causare ronzii o un suslain ridotto. Assicurarsi che le corde siano di forma regolare e prive di difetti prima di montarle.

8~10cm

Per installare la corda sul ponte, infilare la nuova corda nei fori appositi posti sul retro della cordiera e farla scivolare verso l'alto, sopra la selletta. Per ponti che richiedono particolari istruzioni di installazione, vedere l'appendice alla fine del ma

I modelli Ibanez che montano corde in acciaio sono dotati di truss rod regolabili. Lo scopo di un truss rod è di regolare il manico per compensare la tensione della corda. Vi sono molte ragioni per regolare il truss rod. Una delle ragioni più frequenti è il cambio delle scalature delle corde o l'altezza dell'accordatura, che può influenzare la tensione della corda. Le modifiche alla tensione possono influenzare l'altezza della corda, producendo così ronzii nel tasto o note non intonate. Per regolare il truss rod, individuare il relativo dado e regolarlo inserendo la brugola adeguata sul dado e stringendo (in senso orario) o allentando (in senso antiorario) il perno. La tensione del truss rod può essere misurata installando un capotasto mobile all'altezza del primo tasto e tenendo premuta la corda all'altezza in cui il manico si congiunge al corpo. Inserire un misuratore di spessore tra la corda e il tasto all'altezza dell'ottavo tasto. Dovrebbe esserci una distanza da 0,3 mm a 0,5 mm. Questa distanza è detta "neck relief" (tolleranza del manico). Una distanza eccessiva può dare una action maggiore al centro del manico, provocando una cattiva intonazione e un uso scomodo dello strumento. L'assenza completa di neck relief può provocare un ronzio del tasto.

ALLENTA SERRA ALLENTA SERRA

0,3 ~ 0,5 mm 8° PIEDE

*Va prestata una cura adeguata nella regolazione del manico; consigliamo di fare eseguire questa procedura solo a tecnici qualificati.

ACTION

L'action della corda del basso Ibanez è impostata in fabbrica. Tuttavia, vi sono molte ragioni per le quali l'altezza della corda dello strumento può cambiare. Gli strumenti possono risentire di cambi di temperatura e di umidità. Una action della corda troppo alta può rendere difficile suonare il basso. Se l'action della corda è troppo bassa, possono verificarsi ronzii del tasto o prodursi note poco chiare. Per porvi rimedio, seguire le istruzioni per il tipo particolare di ponte installato. Nel caso di regolazione dell'action della corda, assicurarsi che il basso sia accordato e che il truss rod sia regolato in modo corretto. L'action Ibanez è impostata su 2,0mm per le corde alte e su 2,5mm per le corde basse al dodicesimo tasto. Potrebbe essere necessario regolare nuovamente l'action dopo la regolazione del manico o il montaggio di corde con una diversa scalatura. Seguire le istruzioni nel relativo manuale del ponte per effettuare le regolazioni.

Per aumentare o diminuire l'action della corda, inserire la chiave a brugola appropriata nella vite della selletta. Per sollevare la selletta, girare la chiave a brugola in senso orario: per abbassarla, girarla in senso antiorario.

La regolazione dell'intonazione consiste nel regolare la posizione della corda sulla selletta per compensare la diversa accordatura. Per la regolazione delle sellette al ponte seguire le istruzioni riportate di seguito. L'intonazione è impostata adeguatamente quando la nota del 12° tasto e l'armonico al 12° tasto sono identici. Questo è il punto centrale della scala e il modo più accurato di impostare una lunghezza standard della scala. Con la nota armonica come standard, se la nota suonata sulla tastiera è calante, spostare la selletta del ponte in avanti in direzione della paletta dello strumento (a) per diminuire la lunghezza della corda. Se la nota è crescente, spostarla indietro rispetto alla paletta (b) per aumentare la lunghezza della corda.

12F a ←→ b

*Notare che le corde rischiano di spezzarsi spostando la sellette; per questo motivo, allentare sempre le corde prima di effettuare regolazioni.

La regolazione dell'intonazione può avvenire regolando le viti di intonazione sul retro del ponte in senso orario per spostare indietro la selletta e in senso antiorario per spostarla in avanti.

POSIZIONE DEL PONTE ACUSTICO

In un basso di tipo hollow, l'intonazione viene regolata spostando l'intero ponte in avanti o indietro. Se l'intonazione della nota suonata al 12° tasto è calante rispetto all'armonico sullo stesso tasto, spostare il ponte verso la paletta. Se invece l'intonazione della nota suonata è crescente, allontanare il ponte dalla

paletta. Per effettuare le regolazioni è necessario allentare le corde, ma ciò potrebbe causare uno spostamento eccessivo del ponte. Per agevolare questo tipo di operazione, scegliere una lunghezza di scala pari a 770 mm (30,3"), misurata tra il capotasto (tasto 0) e la selletta della prima corda. Una volta effettuata la regolazione, sostituire una corda alla volta per ridurre al minimo il movimento delle sellette.

PICKUP

Il livello generale del segnale in uscita dello strumento, nonché la qualità del segnale, possono essere influenzati dall'altezza del pickup. L'altezza del pickup va regolata finché il volume dei pickup del manico e del ponte sono quasi uguali con entrambi i volumi completamente aperti. Il volume potrebbe ridursi notevolmente se il pickup è troppo distante dalle corde. Siccome i pickup sono magnetici, possono verificarsi ronzii e distorsione del suono se il pickup è troppo vicino alle corde. Usare un piccolo cacciavite per effettuare le regolazioni e sollevare o abbassare il pickup.

*Gli strumenti che hanno pickup con poli regolabili possono essere regolati per bilanciare il segnale di uscita di ogni corda.

COMANDI DEL BASSO

Modelli con due pickup: bilanciamento dei pickup Il controllo del bilanciamento dei pickup permette di miscelare il bilanciamento tra il pickup al ponte e il pickup al manico usando un solo potenziometro. La posizione centrale del potenziometro ha una scanalatura che aiuterà ad impostare entrambi i pickup per ottenere un uguale segnale di uscita. Girando la manopola in senso orario si aumenta il segnale del pickup al manico, diminuendo l'output del pickup al ponte. Girando la manopola in senso antiorario si diminuisce il segnale del pickup al manico e si accresce quello al ponte.

*Per i comandi specifici del proprio basso, vedere l'appendice alla fine del manuale.

PILE

Sui bassi con componenti elettronici attivi (alcuni bassi non necessitano di pile) la pila va riposta all'interno di un compartimento apposito o nella cavità per l'alloggiamento dei controlli. Per evitare danni provocati dalla perdita di liquido fuoriuscito dalle pile, rimuovere le vecchie pile non appena possibile e non conservare il basso per lunghi periodi di tempo con le pile installate. Non mischiare le pile - vecchie con nuove, alcaline con non alcaline, ecc. - in bassi che necessitano di due pile.

L'inserimento di un jack nella presa jack del basso attiva l'alimentazione. Scollegare il cavo del basso quando questo non è in uso per ridurre il consumo della batteria.

序言

Montare la corda dalla parte posteriore dello strumento attraverso le asole per le

corde o far passare attraverso i fori nel ponte. *Nota: quando si sostituiscono le corde, verificare con il rivenditore che la nuova corda sia lunga abbastanza per la lunghezza completa della scala del basso.

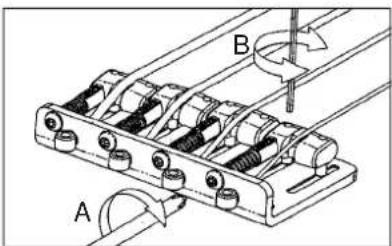

I ponti B200/B205 permettono due tipi di installazione delle corde.

- Fare scivolare l'estremità a sfera nell'apposita cavità.

· 将琴弦带球的一端滑到球端口袋。

Vite di regolazione dell'intonazione

调音调整螺丝

Vite di blocco della selletta

琴马锁定螺丝

Vite di regolazione dell'altezza della selletta

琴马高度调整螺丝

B10/B15/B16 (GSR, SR)
