| Tipo di prodotto | Custodia marina stagna per fotocamera digitale |
| Marca | Panasonic |
| Modello | DMW-MCTZ30E |
| Materiale | Policarbonato resistente agli urti |
| Dimensioni (L × A × P) | Circa 150 × 94 × 102 mm (escluse parti sporgenti) |
| Peso (con diffusore) | Circa 474 g |
| Profondità massima di utilizzo | 40 m / 130 piedi |
| Temperatura di utilizzo | 0 °C a 40 °C |
| Modelli di fotocamere compatibili | Panasonic DMC-TZ30, TZ31, ZS20, TZ27, ZS19 (al 01/2012) |
| Struttura di tenuta stagna | Chiusura con O-ring |
| Accessori inclusi | O-ring (preinstallato), gel di silice (5 pezzi), tubetto di grasso, laccetto, pesi (2) + viti, diffusore con cordino, borsa di trasporto in poliestere |
| Riferimento O-ring di ricambio | VMG1798 |
| Riferimento gel di silice | VZG0371 |
| Riferimento tubetto di grasso | VZG0372 |
| Riferimento laccetto | VFC4190 |
| Riferimento pesi + viti | VXA8847 |
| Riferimento diffusore/cordino | VYK5S28 |
| Manutenzione dell'O-ring | Pulire prima di ogni utilizzo, applicare un sottile strato di grasso fornito, verificare l'assenza di corpi estranei |
| Pulizia dopo l'uso subacqueo | Immergere in acqua dolce per 30 min, asciugare con un panno asciutto, rimuovere la fotocamera, rimuovere e ingrassare l'O-ring |
| Frequenza di sostituzione dell'O-ring | Consigliato ogni anno (anche senza danni visibili) |
| Revisione consigliata | Ogni 3 anni (smontaggio, pulizia, test di tenuta) |
| Precauzioni d'uso | Non utilizzare oltre i 40 m, evitare urti, non aprire in ambiente umido, testare la tenuta prima di ogni immersione |
Domande frequenti - LUMIX DMW-MCTZ30E PANASONIC
Domande degli utenti su LUMIX DMW-MCTZ30E PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Accessori foto in formato PDF gratuitamente! Trova il tuo manuale LUMIX DMW-MCTZ30E - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LUMIX DMW-MCTZ30E del marchio PANASONIC.
MANUALE UTENTE LUMIX DMW-MCTZ30E PANASONIC
Leggere completamente queste istruzioni prima dell'uso.
使用前，請完整閱讀本說明書。
使用前，请完整阅读本说明书。
Manipolazione e cura 98
Componenti. 100
Preparazione
Preparazione -Preparazione dell'O-ring- ..... 102
Preparazione -Controllo dell'impermeabilità della custodia-....106
Preparazione -Inserimento della fotocamera digitale-.... 107
Operazione
Ripresa di immagini 110
Consigli per la ripresa di immagini in acqua ..... 111
Dopo l'uso....112
Varie
Pulizia e custodia 114
Precauzioni per l'uso.... 115
Specifiche 117
- Questa Custodia Marina può essere utilizzata con le fotocamere digitali Panasonic. Consente di riprendere immagini sott'acqua a profondità fino a 40 m.
- In caso di infiltrazioni d'acqua dovute a negligenza da parte dell'utente, Panasonic non può essere ritenuta responsabile dei danni ai prodotti (fotocamera digitale, batterie, scheda ecc.) inseriti nella custodia, dei costi fotografici o di ogni altra spesa.
- Panasonic non offre inoltre alcun risarcimento in caso di incidenti che causino lesioni alle persone o danni alla proprietà.
- Leggere il manuale di istruzioni della fotocamera digitale.
- Prima di inserire la fotocamera digitale, immergere la custodia in acqua per 3 o più minuti, allo scopo di controllare che non vi siano infiltrazioni d'acqua.
■ Trattamento della custodia
- Utilizzo nelle seguenti condizioni.
• Profondità dell'acqua: fino a 40 m
- Temperatura ambiente: 0 °C a 40 °C
- Non utilizzare la custodia in acqua a temperatura superiore a 40 °C. Il calore può danneggiare la custodia o causare infiltrazioni.
- La custodia è in policarbonato resistente agli urti, ma fare comunque attenzione quando la si utilizza. Si graffia facilmente, specialmente in ambienti rocciosi, e può danneggiarsi in caso di urti violenti o cadute. Quando si viaggia in auto, nave, treno o aereo, imballare attentamente la custodia per evitare urti diretti in caso di caduta, e non lasciare la fotocamera digitale nella custodia. Inserire la fotocamera digitale nella custodia solo se la distanza da coprire è breve, ad esempio quando si va dall'aeroporto al luogo di immersione. (Non è possibile riutilizzare per il trasporto l'imballaggio originale della custodia.)
- Quando ci si trova a bordo di un aereo, il cambiamento della pressione atmosferica può causare l'espansione della parte interna della custodia, danneggiandola.
Rimuovere l'O-ring prima di imbarcarsi su un aereo.
Inserire l'O-ring rimosso nella busta di poliestere esclusiva in dotazione.
- Non lasciare per lungo tempo la fotocamera digitale nella custodia all'interno di un'auto o di una nave, esposta alla luce solare diretta, ecc. La custodia è a tenuta ermetica, per cui la temperatura al suo interno può raggiungere livelli molto elevati, e la fotocamera digitale può cessare di funzionare correttamente. Non lasciare che la temperatura all'interno della custodia diventi troppo elevata.
■ Utilizzo della custodia in condizioni di bassa o alta temperatura
- Se si apre o si chiude la custodia in un ambiente umido o caldo e poi si passa in un posto freddo o ci si immerge sott'acqua, all'interno della custodia può formarsi della condensa, la superficie del vetro può appannarsi e la fotocamera digitale può essere danneggiata.
- Se si porta repentinamente la custodia da un luogo in cui la temperatura dell'aria o dell'acqua è bassa a un ambiente riscaldato, la superficie del vetro può appannarsi. Attendere che la temperatura della custodia si avvicini a quella dell'ambiente prima di riprendere le immagini.
■ Preparazione
- Non aprire o chiudere la custodia dove spruzzi d'acqua potrebbero colpirla o la sabbia rischia di penetrare al suo interno. Si consiglia di aprire o chiudere la custodia all'interno.
- Quando si sostituisce la batteria, la scheda, ecc. e si inserisce la fotocamera nella custodia, eseguire l'operazione al coperto, e in condizioni di scarsa umidità.
-
Se si deve aprire o chiudere la custodia nella zona dell'immersione per sostituire la batteria o la scheda, attenersi alla seguente procedura.
-
Scegliere un punto in cui la custodia non possa essere raggiunta da spruzzi d'acqua, e in cui la sabbia non possa penetrare al suo interno.
- Eliminare le eventuali gocce d'acqua dall'intercapedine tra la copertura anteriore e quella posteriore, e dalla fibbia. Quindi rimuovere attentamente eventuali gocce d'acqua residue con un panno asciutto.
- Eliminare attentamente eventuali gocce d'acqua dal corpo e dai capelli.
- Fare particolare attenzione all'acqua presente nelle maniche della muta termica.
- Non toccare la fotocamera digitale con le mani bagnate di acqua di mare. Inumidire prima un asciugamano in acqua dolce e metterlo in una busta di poliestere. Utilizzare tale asciugamano per rimuovere l'acqua o la sabbia dalle mani o dal corpo.
- La custodia non è in grado di ammortizzare gli urti. Se si colloca un oggetto pesante sulla custodia o la si urta, la fotocamera digitale può danneggiarsi. Fare attenzione quando si utilizza la custodia.
Quando si apre la confezione per la prima volta, controllare che siano presenti la custodia e tutti gli accessori, e che non abbiano subito danni durante la distribuzione o il trasporto.
Se si riscontra qualche anomalia, contattare il rivenditore prima di utilizzare la custodia.
Non utilizzare accessori diversi da quelli sotto indicati.
 | Guarnizione di ricambio VMG1798* Nella busta di poliestere esclusiva* Una è già montata sull’unità. |  | Silica Gel (Essiccante) (1 g/5 pezzi)VZG0371 |
 | Grasso (per O-ring)VZG0372 |  | CinturinoVFC4190 |

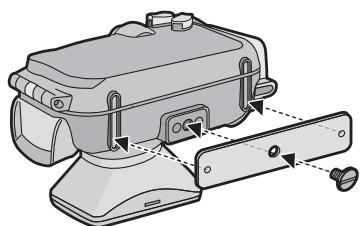

 | Pesi (2), Vite di installazione dei pesiVXA8847 | ||
 | Diffusore/CordinoVYK5S28È possibile rimuovere il diffusore quando non lo si utilizza.Rimozione  | Installazione Allineare con il segno sul retro della custodia e installare. | |
- Non collocare la custodia in punti instabili.
- Se la custodia dovesse cadere su un piede o sulla testa, potrebbe ferire l'utente. Inoltre potrebbe non funzionare più in modo corretto.
• Non modificare mai la custodia.
- Se dell'acqua dovesse penetrare nella fotocamera digitale a causa di una modifica alla custodia, la fotocamera può essere danneggiata in modo irreparabile.
- Se si continua ad utilizzare la fotocamera digitale dopo che l'acqua è penetrata al suo interno, può svilupparsi un incendio.
- Non utilizzare la custodia per immersioni con respiratore se non si ha una preparazione adeguata.
- Utilizzare la custodia durante immersioni con respiratore solo se si dispone di una preparazione adeguata e di una certificazione per questo sport.
- Tenere la custodia, il grasso, il silica gel o l'O-ring al di fuori della portata dei bambini.
- Se un bambino dovesse restare con una parte del corpo intrappolata nella custodia, rischia di ferirsi.
- I bambini possono inghiottire accidentalmente il grasso, il silica gel o l'O-ring.
- Consultare immediatamente un medico se si ritiene che un bambino possa aver inghiottito il grasso, il silica gel o l'O-ring.
- Non appendere la cinghia al collo sott'acqua.
- Infatti potrebbe avvolgersi intorno al collo, causando soffocamento o serie lesioni.
- Lavare via accuratamente ogni traccia di grasso dalle mani.
- Non strofinare gli occhi o la bocca con le mani sporche di grasso.
- Se l'acqua dovesse penetrare nella custodia, smettere immediatamente di utilizzarla.
- In caso contrario si rischia di prendere la scossa o di ustionarsi, oppure può verificarsi un incendio.
- Consultare il rivenditore.
- Se si verifica qualche anomalia mentre si utilizza la custodia sott'acqua, seguire tutte le procedure necessarie e le istruzioni per la decompressione durante la risalita.
- Se si risale troppo rapidamente, si rischia un'embolia gassosa.
- Se si verificano eventi quali fuoriuscita di fumo, surriscaldamento, emissione di odori o suoni strani, cessare immediatamente di utilizzare la custodia.
- In caso contrario si rischia di prendere la scossa o di ustionarsi, oppure può verificarsi un incendio.
- Rimuovere la fotocamera digitale dalla custodia, quindi rimuovere immediatamente la batteria dalla fotocamera digitale.
- Consultare il rivenditore.
- Fare attenzione quando si apre la custodia dopo una infiltrazione di acqua.
- L'acqua che si era infiltrata può fuoriuscire, o la copertura posteriore può capovolgersi.
- Non lasciare la custodia esposta a temperature elevate.
- La temperatura interna raggiunge valori molto elevati in particolare quando la custodia è esposta alla luce solare diretta su una spiaggia, su una nave, ecc., o quando viene lasciata in una macchina chiusa in estate. Il calore può danneggiare la custodia o le parti interne.
- Se nella custodia era inserita una fotocamera digitale, anche questa può essere danneggiata.
- Se si utilizza la fotocamera digitale inserita nella custodia quando la temperatura interna è molto elevata, possono verificarsi perdite, cortocircuiti o perdite di isolamento, e la fotocamera può incendiarsi o guastarsi.
- Non maneggiare la fotocamera digitale o la batteria con le mani bagnate.
- In caso contrario di rischia di prendere la scossa, o di danneggiare l'apparecchio.
■ Quando si riprendono immagini con il flash
- Quando si riprendono immagini con il flash, gli angoli dell'immagine possono essere soggetti all'effetto vignetta, o la luminosità dell'immagine può non essere uniforme.
- Quando si riprendono immagini con il flash, la distanza utile del flash è inferiore in acqua che sulla terraferma.

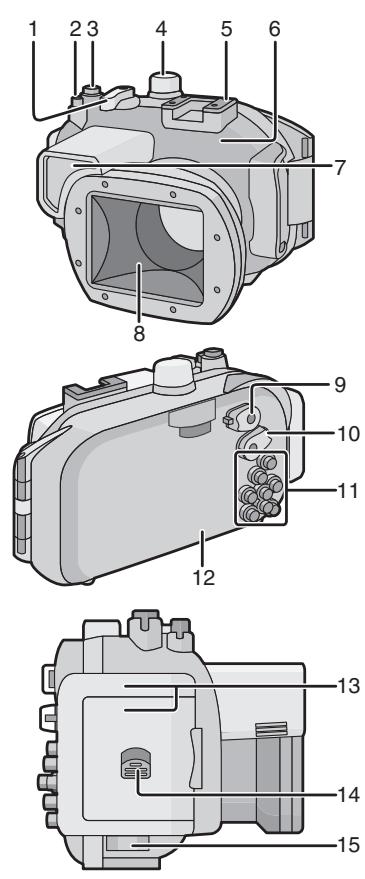

- Leva dello zoom
- Pulsante immagine in movimento ^*1
- Pulsante di scatto otturatore
- Selettore modalità di funzionamento
- Connettore per flash stroboscopico esterno di INON Inc. ^*2
- Copertura anteriore
- Diffusore (in dotazione)
- Vetro anteriore
- Interruttore ON/OFF
- Selettore [Reg]/[Ripr.]
- Funzionamento dei pulsanti (Per ulteriori informazioni sul funzionamento di ciascun pulsante leggere le istruzioni per l'uso della fotocamera digitale.)
- Copertura posteriore
- Fibbia
- Leva di sblocco chiusura
- Occhiello cinghia (Per l'installazione del cinghino e del diffusore in dotazione)
*1 Le funzioni variano a seconda della fotocamera digitale utilizzata; seguire le indicazioni visualizzate sulla fotocamera digitale.
*2 Si tratta di un connettore dedicato ad un flash stroboscopico esterno prodotto da INON Inc.
Contattare INON Inc. riguardo ai flash stroboscopici compatibili.
http://www.inon.co.jp/INON_WORLD_body.html
- L'O-ring è una guarnizione impermeabile utilizzata per fotocamere, orologi e attrezzature subacquee.
- L'O-ring mantiene l'impermeabilità della custodia sigillando lo spazio tra la copertura posteriore e quella anteriore.

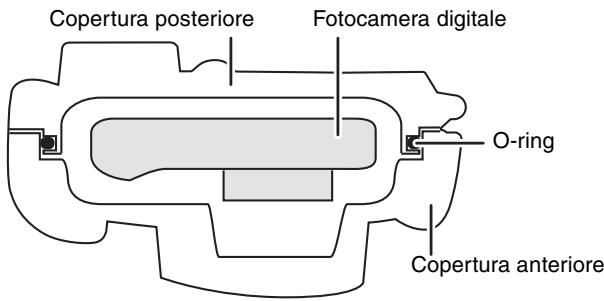

■ Come l'O-ring mantiene l'impermeabilità della custodia
La gomma aderisce a i lati della custodia, rendendola impermeabile e impedendo all'acqua di entrare.
Quando l'O-ring viene schiacciato dalla pressione dell'acqua, la superficie dell'O-ring si espande, sigillando più saldamente la custodia.
L'O-ring impedisce l'infiltrazione di acqua aderendo uniformemente ai lati della custodia. Perciò una buona manutenzione dell'O-ring è molto importante. In caso contrario si rischia che l'acqua filtri all'interno.
Ricordarsi di preparare l'O-ring prima di inserire la fotocamera digitale nella custodia.
Lavare e asciugare accuratamente le mani prima di toccare l'O-ring. Tenere l'O-ring lontano dalla sabbia e dalla polvere.

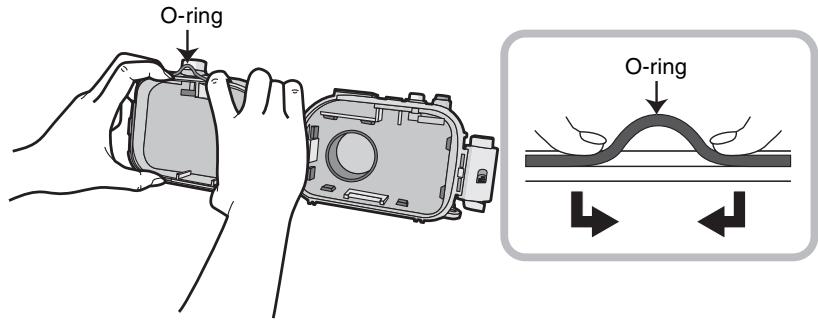

1 Allentare l'O-ring con le dita per rimuoverlo.
- Allentare l'O-ring con la punta di due dita, quindi sollevare la parte allentata. Fare attenzione a non graffiare l'O-ring con le unghie.
- Non utilizzare oggetti acuminati per rimuovere l'O-ring, per evitare di graffiarlo.
- Controllare che non vi siano sporcizia, sabbia, capelli, polvere, cristalli di sale, fili di tessuto o residui di grasso sull'O-ring. Se si riscontra la presenza di quanto sopra, rimuoverlo con un panno asciutto e morbido.
▲ Sporcizia
▲Sabbia
▲ Capelli
▲ Polvere
▲Cristalli di sale
▲ Fili di tessuto
- Sull'O-ring può essere presente della sporcizia che non si riesce a vedere. Controllare passando un dito sull'O-ring.
- Quando si pulisce l'O-ring, fare attenzione a non lasciare sullo stesso i pelucchi del panno.
- Controllare che l'O-ring non sia strappato, piegato, schiacciato, consumato o graffiato, e che non vi sia sabbia attaccata. In caso contrario sostituire l'O-ring.
▲ Fessure
▲Distorsioni
▲ Schiacciamenti
▲ Spellature
▲ Graffi
▲ Depositi di sabbia

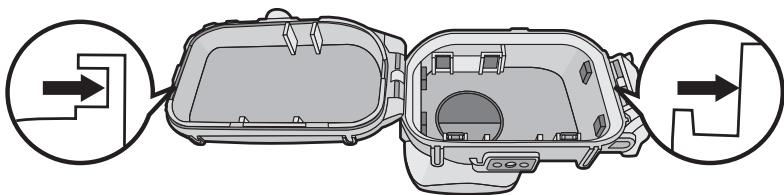

3 Controllare l'alloggiamento dell'O-ring.
- Granelli di sabbia o cristalli di sale possono introdursi nell'alloggiamento dell'O-ring. Rimuoverli attentamente con un getto d'aria o un tampone di cotone. Se si utilizza un tampone di cotone, fare attenzione a non lasciare pelucchi sull'O-ring.
- Controllare la scanalatura della custodia anteriore e quella della custodia posteriore (sul lato dove si trova l'O-ring).
4 Applicare il grasso (in dotazione).
Applicare del grasso per O-ring per pulire la superficie dell'O-ring e reintegrare l'olio.
- Applicare uniformemente una quantità di grasso (in dotazione) delle dimensioni di un chicco di riso sull'O-ring con la punta di un dito. (Non utilizzare della carta o un panno per applicare il grasso. Le fibre della carta o del panno potrebbero restare attaccate all'O-ring.)
- Se vi è troppo grasso sulla superficie dell'O-ring, sporcizia e polvere vi aderiranno, causando infiltrazioni d'acqua. Tenere quindi l'O-ring tra i polpastrelli del pollice e dell'indice e rimuovere delicatamente il grasso in eccesso.
- Applicando uno strato sottile e uniforme di grasso per O-ring, l'O-ring si inserisce in modo flessibile nella scanalatura della custodia marina e ne garantisce l'impermeabilità.
- Quando si utilizza del grasso per O-ring diverso da quello in dotazione, è possibile che la superficie dell'O-ring si tenda o si strappi, causando un'infiltrazione di acqua; utilizzare sempre il grasso per O-ring specificato.
5 Inserire l'O-ring in maniera uniforme nell'apposito alloggiamento.
Controllare che:
- All'O-ring non sia rimasta attaccata della sporcizia.
- L'O-ring non sia fuoriuscito dall'alloggiamento.
- L'O-ring non sia torto.
- L'O-ring non sia troppo teso.
6 Controllare un'ultima volta l'O-ring.
Ricontrollare che:
- All'O-ring non sia rimasta attaccata della sporcizia.
- L'O-ring non sia fuoriuscito dall'alloggiamento.
- L'O-ring non sia torto.
- Non vi siano graffi o ammaccature sull'O-ring.
Rimuovere completamente ogni traccia di grasso dalle mani con un panno asciutto, quindi lavare accuratamente in acqua corrente.

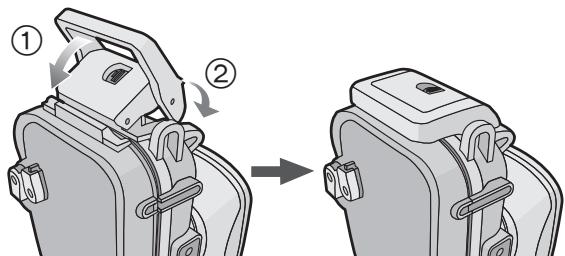

7 Chiudere la fibbia.
- Controllare che non vi siano corpi estranei sulla superficie esterna dell'O-ring e sulla fibbia sulla copertura anteriore, quindi chiudere la custodia.
Note
- Per mantenere la custodia completamente ermetica, non graffiare la superficie dell'O-ring che aderisce ai lati della custodia.
- Non utilizzare mai un O-ring graffiato o danneggiato dalla sporcizia, ecc. In caso contrario si verificheranno infiltrazioni d'acqua.
- Ogni volta che si utilizza la custodia, rimuovere l'O-ring e controllare che non vi siano sporcizia, sabbia, capelli o altri corpi estranei nell'alloggiamento dell'O-ring, quindi applicare un sottile strato di grasso (in dotazione). Se si applica una quantità di grasso eccessiva, la sporcizia e la polvere possono aderire all'O-ring, causando l'infiltrazione di acqua.
- Ricordarsi di portare un O-ring di ricambio, nel caso che quello in uso si danneggi o si graffi.

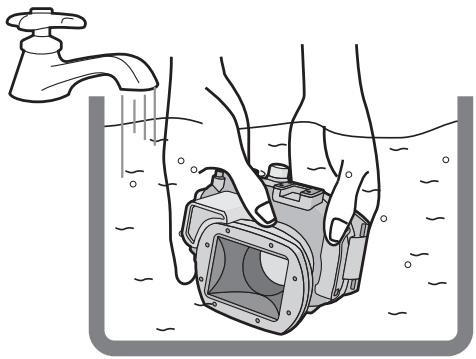

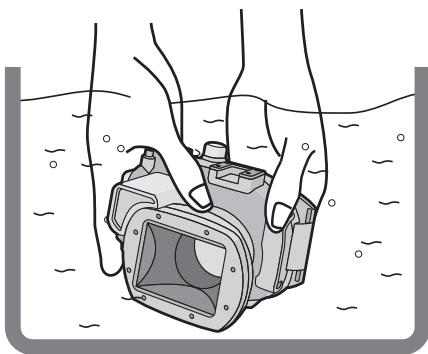

Dopo aver installato l'O-ring, controllare che non vi siano infiltrazioni d'acqua immergendo la custodia in una vasca per circa 3 minuti prima di inserirvi una fotocamera digitale.
- Non utilizzare la custodia in acqua a temperatura superiore a 40 °C. Il calore può danneggiare la custodia o causare infiltrazioni.
Eseguire una prova analoga dopo aver inserito la fotocamera nella custodia. (P107)
Note
- Se dalla custodia fuoriescono delle bolle quando è immersa in acqua, o se quando la si estrae si trova dell'acqua al suo interno, significa che vi sono delle infiltrazioni. In questi casi, contattare il rivenditore.
- Se l'acqua si infiltra nella custodia mentre la si sta utilizzando e la fotocamera digitale viene sommersa dall'acqua, rimuovere immediatamente la batteria. Infatti potrebbe verificarsi la formazione di idrogeno, un gas altamente infiammabile.
- Se ci si immerge rapidamente tenendo in mano la custodia o si getta in mare la custodia da una nave, la pressione elevata può causare infiltrazioni d'acqua. Non si tratta di un malfunzionamento della custodia. Quando ci si immerge in acqua, farlo sempre lentamente.
- La custodia è progettata per essere utilizzata fino a una profondità di 40 m. Se ci si immerge a una profondità superiore, alcuni componenti della custodia possono essere danneggiati in modo irreparabile.

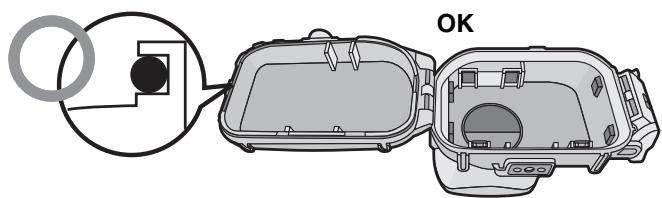

- Quando si chiude la custodia, fare attenzione a non intrappolare corpi estranei tra l'O-ring e l'alloggiamento. Anche un singolo capello o un granello di sabbia possono causare l'infiltrazione di acqua.
Leggere le note a pagina 109 prima di installare la fotocamera digitale. Verificare che l'interruttore ON/OFF sulla fotocamera e sulla custodia sia impostato su [OFF], e che il selettore [Reg]/[Ripr.] sia impostato su [☐].
- Rimuovere la cinghia dalla fotocamera digitale.
1 Spingere ② verso l'alto con un dito, e contemporaneamente far scorrere ① per aprire la fibbia.

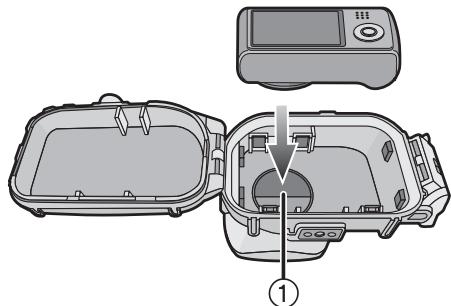

2 Inserire la fotocamera digitale nella custodia.
- Fare attenzione che la pellicola antiriflesso ① non rimanga incastrata.

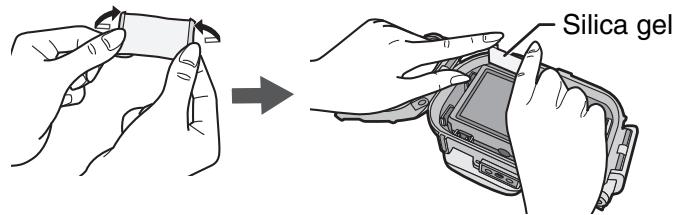

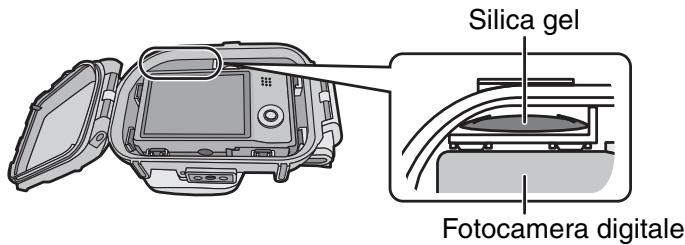

3 Inserire il silica gel (in dotazione).
- Utilizzare sempre silica gel nuovo.
- Quando si inserisce il silica gel, piegarlo come indicato nella figura sotto, quindi inserirlo il più a fondo possibile. Se si chiude la custodia senza aver inserito il silica gel fino in fondo, questo rimarrà intrappolato nell'O-ring, causando l'infiltrazione di acqua.
- Se la temperatura dell'aria è elevata e quella dell'acqua è bassa, all'interno della custodia può formarsi della condensa. Per evitare la formazione di condensa, inserire in anticipo il silica gel (in dotazione) all'interno della Custodia. Per evitare che la custodia si appanni, inserire il silica gel circa 1 o 2 ore prima dell'uso.

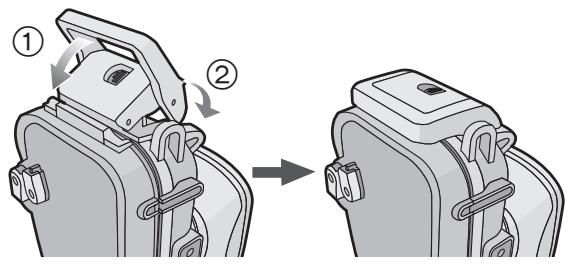

4 Chiudere la fibbia.
Controllare che la fibbia sia ben chiusa. Non inserire la cinghia ecc. nella fibbia.
5 Dopo aver inserito la fotocamera digitale, ricontrollare che non vi siano infiltrazioni d'acqua nella custodia. (P106)
Note
- Fare attenzione a non sporcare la pellicola antiriflesso con ditate o altro.
- Ricontrollare che l'O-ring sia inserito in modo uniforme nell'apposito alloggiamento.
- Evitare di aprire o chiudere la custodia in luoghi caratterizzati dalla presenza di sabbia, polvere, umidità elevata o acqua.
- Se il livello di umidità cambia repentinamente a causa di infiltrazioni di acqua all'interno della custodia, è possibile che si formi della condensa.
- Per evitare la formazione di condensa, accertarsi che la fotocamera sia il più possibile asciutta prima di inserirla. Controllare inoltre che il silica gel (in dotazione) sia sufficientemente asciutto.
- Se la custodia viene a contatto con lozioni o olio solare, lavarla immediatamente con acqua tiepida, per evitare che si scolorisca, o che la sua impermeabilità si riduca.
Se si inserisce nella custodia subacquea una fotocamera digitale dotata di funzione GPS, è possibile che non si riesca ad ottenere la posizione o che si verifichino altri gravi errori a causa delle interferenze nella ricezione delle onde radio provenienti dal satellite GPS.
■ Installazione dei pesi
Utilizzo dei pesi
Installare i pesi per regolare la galleggiabilità quando si utilizza la custodia subacquea. Utilizzarli a seconda delle necessità.
Fare riferimento alle seguenti indicazioni sulla galleggiabilità sott'acqua.
① Se si utilizza solo la fotocamera digitale e la custodia subacquea:
L'unità galleggerà lentamente nell'acqua dolce o salata (Galleggiabilità positiva).
② Se si utilizza la fotocamera digitale, la custodia subacquea e 1 peso:
L'unità galleggerà nell'acqua dolce o salata ancora più lentamente che nel caso ① (Galleggiabilità positiva).
③ Se si utilizza la fotocamera digitale, la custodia subacquea e 2 pesi:
L'unità affonderà lentamente nell'acqua dolce o salata (Galleggiabilità negativa).
Come installare i pesi
Se si utilizza 1 peso, allineare la parte sporgente del peso con l'attacco del treppiede sulla custodia marina, quindi utilizzando un cacciavite a taglio o uno strumento analogo installare il peso sull'attacco con l'apposita vite.
Se si utilizzano 2 pesi, allineare la parte sporgente del secondo peso con la parte incavata del primo, in modo che i pesi non si sovrappongano, quindi installarli sull'attacco per il treppiede.
- Ricordarsi di controllare quanto segue prima di entrare in acqua Prima di immergersi controllare quanto segue.
- La carica residua della batteria è sufficiente?
- La memoria residua della scheda è sufficiente?
- L'O-ring è inserito in maniera uniforme nell'apposito alloggiamento?
- Si è controllato che non vi siano infiltrazioni di acqua nella custodia?
- La fibbia è ben chiusa?
■ Ripresa di immagini
1 Accendere la fotocamera.
Premere ① per eliminare il blocco, quindi accendere la fotocamera.
Premere ② per ripristinare il blocco.
2 Visualizzare il menu della modalità scena, quindi impostare [Subacquea].
3 Inquadrare il soggetto che si desidera mettere a fuoco nell'area AF sul monitor LCD.
4 Bloccare la messa a fuoco e riprendere l'immagine.
Per ulteriori informazioni sull'impostazione della modalità [Subacquea] o sul bloccaggio della messa a fuoco, consultare le istruzioni per l'uso della fotocamera digitale.
Note
- Prima di inserire la fotocamera nella custodia, si consiglia di reimpostare l'orologio. (Per ulteriori informazioni leggere le istruzioni operative della fotocamera digitale.)
- Se vi sono particelle che fluttuano davanti alla fotocamera, è possibile che vengano messe a fuoco al posto del soggetto.
- Se sul vetro anteriore sono presenti gocce d'acqua o sporcizia, la messa a fuoco può risultare impossibile. Ricordarsi di pulire il vetro anteriore prima di riprendere le immagini.
Consigli per la ripresa di immagini in acqua
Quando si effettuano riprese subacquee si consiglia di utilizzare la modalità Scena appropriata (Subacquea).
In determinate condizioni di ripresa (che dipendono dalla profondità/dal tempo atmosferico/dal soggetto) è possibile che non si riesca a ottenere immagini che abbiano la luminosità o i colori desiderati; provare a utilizzare le seguenti funzioni insieme.
| Il colore è rossastro, bluastro |  | Regolazione fine del bilanciamento del bianco(Modalità Subacquea)Consente di regolare la tonalità rossa o blu. |
| Immagine troppo luminosa/scura |  | Compensazione esposizione(Per i modelli che dispongono della funzione di compensazione dell’esposizione)Consente di regolare la luminosità.Funzione Bracketing automatico(Per i modelli che dispongono della funzione di bracketing automatico)Consente di riprendere contemporaneamente più immagini con esposizioni diverse. |
Si consiglia di utilizzare la funzione Scatto a raffica per riprendere dei soggetti in rapido movimento, ecc.
Note
- Per ulteriori informazioni sulla regolazione fine del bilanciamento del bianco (Modalità Subacquea) o su altre funzioni, consultare le istruzioni per l'uso della fotocamera digitale.
Al termine delle riprese, attenersi alla seguente procedura.
1 Immergere la custodia in acqua dolce per circa 30 minuti o più senza rimuovere la fotocamera digitale, per eliminare eventuali cristalli di sale, ecc.
- Premere tutti i pulsanti operativi sulla custodia per eliminare l'eventuale acqua di mare. Se non si rimuovono i cristalli di sale dai pulsanti, questi ultimi si induriranno e non potranno più essere azionati.
- Non lavare la custodia con acqua corrente o a forte pressione, per evitare infiltrazioni.
2 Rimuovere l'acqua con un panno asciutto, facendo attenzione che non vi siano cristalli di sale attaccati, quindi asciugare completamente la custodia.
- Non asciugare la custodia esponendola alla luce solare diretta. Questo può causare lo scolorimento della custodia o danneggiarla, oppure accelerare il deterioramento dell'O-ring.

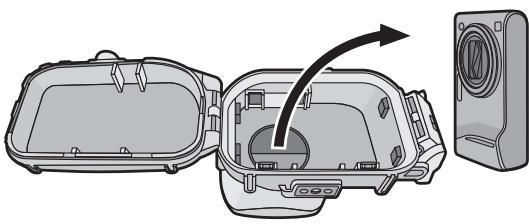

3 Aprire la copertura posteriore per rimuovere la fotocamera digitale.
4 Rimuovere l'O-ring dalla custodia e controllare che non vi sia sporcizia nell'alloggiamento dell'O-ring.
5 Controllare che non vi siano graffi ecc. sull'O-ring mentre si applica il grasso.
Note
Quando si rimuove la fotocamera digitale dalla custodia fare attenzione che non si bagni.
- Fare attenzione di avere le mani pulite prima di rimuovere la fotocamera. (Lavarsi le mani in acqua dolce e asciugarle accuratamente.)
- Asciugare accuratamente eventuali tracce di umidità dal corpo e dai capelli. (Fare particolare attenzione all'acqua presente nelle maniche della muta termica.)
- Quando le condizioni del tempo o del mare sono particolarmente sfavorevoli, scegliere un luogo riparato, in cui la fotocamera digitale non rischi di bagnarsi.
Pulizia e custodia
1 Lavare l'esterno della custodia con acqua.
- Lavare l'esterno della custodia finché non risulta pulito. (P112)
- Controllare che la guarnizione sia installata saldamente, chiudere la Custodia, quindi lavare solo l'esterno con acqua.
- Rimuovere l'eventuale sporcizia all'interno della custodia con un panno morbido inumidito.
Note
- Non lavare la custodia con acqua ad alta pressione, per evitare infiltrazioni. Rimuovere la fotocamera digitale prima di lavare la custodia con acqua.
- Quando si ripone la custodia, non lasciare la fotocamera digitale all'interno.
- Rimuovere la guarnizione dalla custodia subacquea e conservarla in modo che non si secchi. Per maggiori informazioni, leggere pagina 115.
Quando si prevede di non utilizzare la custodia per un periodo prolungato, inserirla nella busta di poliestere esclusiva dopo aver rimosso l'O-ring. - Per evitare che i pesi e la vite di installazione arrugginiscano, smontarli dopo l'uso e rimuovere accuratamente qualsiasi traccia di sale o acqua prima di riporli.
■ Trattamento dell'O-ring
- Non utilizzare alcol, diluenti o detergenti chimici per pulire l'O-ring. Questo accelererebbe il danneggiamento o il deterioramento dell'O-ring.
- Se si prevede di non utilizzare la Custodia per un periodo prolungato, rimuovere l'O-ring dalla sua scanalatura, applicarvi un sottile strato di grasso (in dotazione), collocarla nella busta di poliestere esclusiva, quindi riporla in un luogo fresco e al riparo dalla luce, per evitare che la superficie si danneggi. Quando si utilizza nuovamente l'O-ring, controllare attentamente che non sia graffiato o tagliato.
- Non utilizzare grasso per O-ring diverso da quello in dotazione. La superficie dell'O-ring si deteriorerebbe, causando un'infiltrazione di acqua.
- L'O-ring aderisce ai lati della custodia, rendendola impermeabile. Non urtare, contaminare con corpi estranei (sporcizia, sabbia, capelli, ecc.) o graffiare l'O-ring o i lati della custodia.
- Utilizzare la punta delle dita per rimuovere l'O-ring. Non utilizzare un oggetto appuntito, perché potrebbe graffiare l'O-ring.
- Dopo aver rimosso l'O-ring dalla copertura posteriore, rimuovere l'eventuale sporcizia, sabbia, capelli o latri corpi estranei presenti. Pulire anche l'alloggiamento dell'O-ring e i lati interni della copertura anteriore a contatto con l'O-ring.
- Non utilizzare mai un O-ring graffiato o danneggiato dalla sporcizia, ecc. In caso contrario si verificheranno infiltrazioni d'acqua. Sostituirlo con un nuovo O-ring.
- Dopo aver sostituito la guarnizione, quando non è stata usata da lungo tempo, dopo aver inserito la fotocamera digitale, o quando si sostituisce la batteria, se viene aperta la custodia subacquea, verificare attentamente eventuali danni o screpolature della guarnizione.
Dopo la verifica, chiudere la custodia subacquea, immergerla in acqua (in un serbatoio o in una vasca) per circa 3 minuti o per un tempo maggiore, quindi verificare che non si siano verificate infiltrazioni d'acqua. (P106)
- Gli O-ring sono materiali di consumo. Anche se la durata degli O-ring dipende dalla regolarità della manutenzione e dalle condizioni di utilizzo e di conservazione, si consiglia di sostituirli ogni anno anche se non vi sono graffi visibili.
■ Manutenzione
- Non utilizzare le sostanze chimiche sotto indicate per la pulizia, la protezione dalla ruggine, lo sbrinamento o la riparazione. Il loro utilizzo diretto e indiretto (ad es. sotto forma di spray chimico) sulla Custodia può causarne la rottura.
| Sostanze chimiche proibite | Precauzioni |
| Solventi organici volatili/Detergenti chimici | Non pulire la custodia con solventi organici volatili come alcol, benzina o diluenti o con detergenti chimici. Pulire la custodia con acqua corrente o tiepida. |
| Anticorrosivi | Non utilizzare anticorrosivi perché le parti in metallo di questa custodia sono in acciaio inossidabile o in ottone. Pulirla con acqua dolce. |
| Agenti antiappannamento | Non utilizzare gli antiappannanti disponibili in commercio. Ricordarsi di utilizzare il silica gel indicato in queste istruzioni operative. |
| Adesivi | Non utilizzare adesivi per le riparazioni. Se occorre riparare la custodia, consultare il rivenditore. |
- Se del grasso rimane attaccato alla fotocamera digitale, pulirlo con un panno asciutto e morbido.
- Quando si pulisce l'interno della custodia, utilizzare solo un panno asciutti e morbido. Pulire l'interno del vetro anteriore con un panno asciutto e morbido prima e dopo l'uso per mantenere trasparente il vetro.
■ Custodia e ispezione dopo l'uso
- Rimuovere sempre la fotocamera digitale dalla custodia.
- Accertarsi che non vi sia sporcizia o polvere attaccata all'O-ring.
- Asciugare bene la custodia a temperatura ambiente, quindi riporla in un luogo fresco e riparato dalla luce.
- Si consiglia di far ispezionare la custodia circa 3 anni dopo l'uso. Tale ispezione consiste nello smontare e pulire la custodia, ispezionare tutti i componenti e se necessario ripararli, quindi controllare l'impermeabilità della custodia utilizzando la stessa apparecchiatura per prove idrostatiche utilizzata per tale prova prima dell'acquisto. Tutti i costi di trasporto sono a carico del cliente.
- Non smontare alcuna parte o utilizzare accessori non specificati in queste istruzioni, e non alterare in alcun modo la custodia. In caso di funzionamento non corretto, consultare il rivenditore.
Specifiche
| Modello compatibile: | DMC-TZ30/DMC-TZ31/DMC-ZS20/DMC-TZ27/DMC-ZS19(Dato aggiornato a gennaio 2012*) |
| Dimensioni: | Circa 150 mm (W)×94 mm (H)×102 mm (D)(escluse le parti sporgenti) |
| Massa: | Circa 474 g (compreso il diffusore) |
| Materiale: | Policarbonato |
| Costruzione | |
| impermeabile: | Guarnizione O-ring |
| Impermeabile fino a: | 40 m |
* Per accedere alle informazioni più aggiornate sui modelli utilizzabili, consultare le istruzioni per l'uso, il catalogo, o il sito Web della fotocamera digitale.
開始使用
用前須知 119
附件.... 121
處理和維護 122
部件.... 123
準備
什麼是 O 形環？ 124
準備 - 安裝 O 形環 - 125
準備 - 盒子的防水檢查 - 129
準備 - 安裝數位相機 - 130
操作
拍攝圖片 133
水中拍攝圖片的技巧 134
使用後.... 135
其他
清潔與存放 136
使用注意事項 136
規格....138
- Preparazione
- Operazione
- Varie
- ■ Trattamento della custodia
- ■ Utilizzo della custodia in condizioni di bassa o alta temperatura
- ■ Preparazione
- ■ Come l'O-ring mantiene l'impermeabilità della custodia
- Allentare l'O-ring con le dita per rimuoverlo.
- Controllare l'alloggiamento dell'O-ring.
- Applicare il grasso (in dotazione).
- Inserire l'O-ring in maniera uniforme nell'apposito alloggiamento.
- Controllare un'ultima volta l'O-ring.
- Chiudere la fibbia.
- Note
- Chiudere la fibbia.
- ■ Installazione dei pesi
- Utilizzo dei pesi
- Come installare i pesi
- Consigli per la ripresa di immagini in acqua
- Rimuovere l'acqua con un panno asciutto, facendo attenzione che non vi siano cristalli di sale attaccati, quindi asciugare completamente la custodia.
- Aprire la copertura posteriore per rimuovere la fotocamera digitale.
- Pulizia e custodia
- ■ Trattamento dell'O-ring
- ■ Manutenzione
- ■ Custodia e ispezione dopo l'uso
- 開始使用
- 準備
- 操作
- 其他
Marca : PANASONIC
Modello : LUMIX DMW-MCTZ30E
Categoria : Accessori foto
