Tipo di prodotto	Alimentatore per PC
Marca	Seasonic
Modello	Prime PX1000
Potenza nominale	1000 W
Certificazione	80+ Platinum
Formato	ATX
Dimensioni (L x l x H)	150 x 86 x 160 mm
Peso	Circa 2 kg
Gestione dei cavi	Completamente modulare
Ventilatore	135 mm, silenzioso
Protezioni	Sovracorrente, sovratensione, sottotensione, cortocircuito, surriscaldamento
Connettori principali	1 x 20+4 pin, 2 x 4+4 pin EPS, 6 x PCIe 6+2 pin
Compatibilità	Norma ErP 2013, BIOS recente richiesto
Garanzia	12 anni
Manutenzione e pulizia	Spolverare regolarmente la griglia di ventilazione; non aprire l'alimentatore
Sicurezza	Non aprire, non inserire oggetti, utilizzare solo i cavi forniti

Domande frequenti - Prime PX1000 SEASONIC

Come installare l'alimentatore Seasonic Prime PX1000?

Spegnere il computer, mettere l'interruttore su O, scollegare il cavo di alimentazione. Aprire il case, fissare l'alimentatore con le quattro viti fornite, collegare i connettori 20+4 pin, EPS e periferiche secondo le istruzioni. Richiudere il case, collegare il cavo di alimentazione e accendere.

Quali cavi modulari posso utilizzare?

Utilizzare solo i cavi modulari Seasonic forniti con l'alimentatore. L'uso di altri cavi può danneggiare l'hardware.

Cosa fare se l'alimentatore non si avvia?

Verificare che il cavo di alimentazione sia ben collegato, che la presa funzioni e che l'interruttore posteriore sia su I. Controllare tutti i collegamenti sulla scheda madre e sulle periferiche. Se la scheda madre è difettosa, l'alimentatore potrebbe non avviarsi.

L'alimentatore è compatibile con la norma ErP 2013?

Sì, il Seasonic Prime PX1000 è compatibile con ErP 2013. Per un utilizzo ottimale, aggiornare il BIOS della scheda madre e attivare le opzioni di risparmio energetico.

Posso aprire l'alimentatore per pulirlo o ripararlo?

No, non aprire mai l'alimentatore. All'interno sono presenti alte tensioni e l'apertura annulla la garanzia.

Qual è la durata della garanzia del Seasonic Prime PX1000?

La garanzia è di 12 anni dalla data di acquisto, coprendo i difetti di fabbricazione. È valida se il prodotto non è stato aperto e utilizzato correttamente.

Come capire se il mio alimentatore è guasto?

Se il computer non si accende o si spegne in modo anomalo, verificare le connessioni e l'interruttore. Se tutto è corretto, testare con un altro alimentatore se possibile. Consultare il sito Seasonic per ulteriore assistenza.

Il ventilatore dell'alimentatore è sempre in funzione?

No, il Seasonic Prime PX1000 utilizza una modalità ventilatore ibrida: il ventilatore non gira a carico basso, riducendo il rumore. Si attiva quando il carico o la temperatura aumentano.

Posso utilizzare questo alimentatore in un case orientato verso il basso?

Sì, l'alimentatore può essere montato con la ventola verso il basso se il case è dotato di griglia di ventilazione. Assicurarsi che il flusso d'aria non sia ostruito.

Cosa fare in caso di problema elettrico (sovratensione, fulmine)?

Scollegare immediatamente l'alimentatore. La garanzia non copre i danni causati da catastrofi naturali come i fulmini. Utilizzare un dispositivo di protezione contro le sovratensioni per proteggere l'attrezzatura.

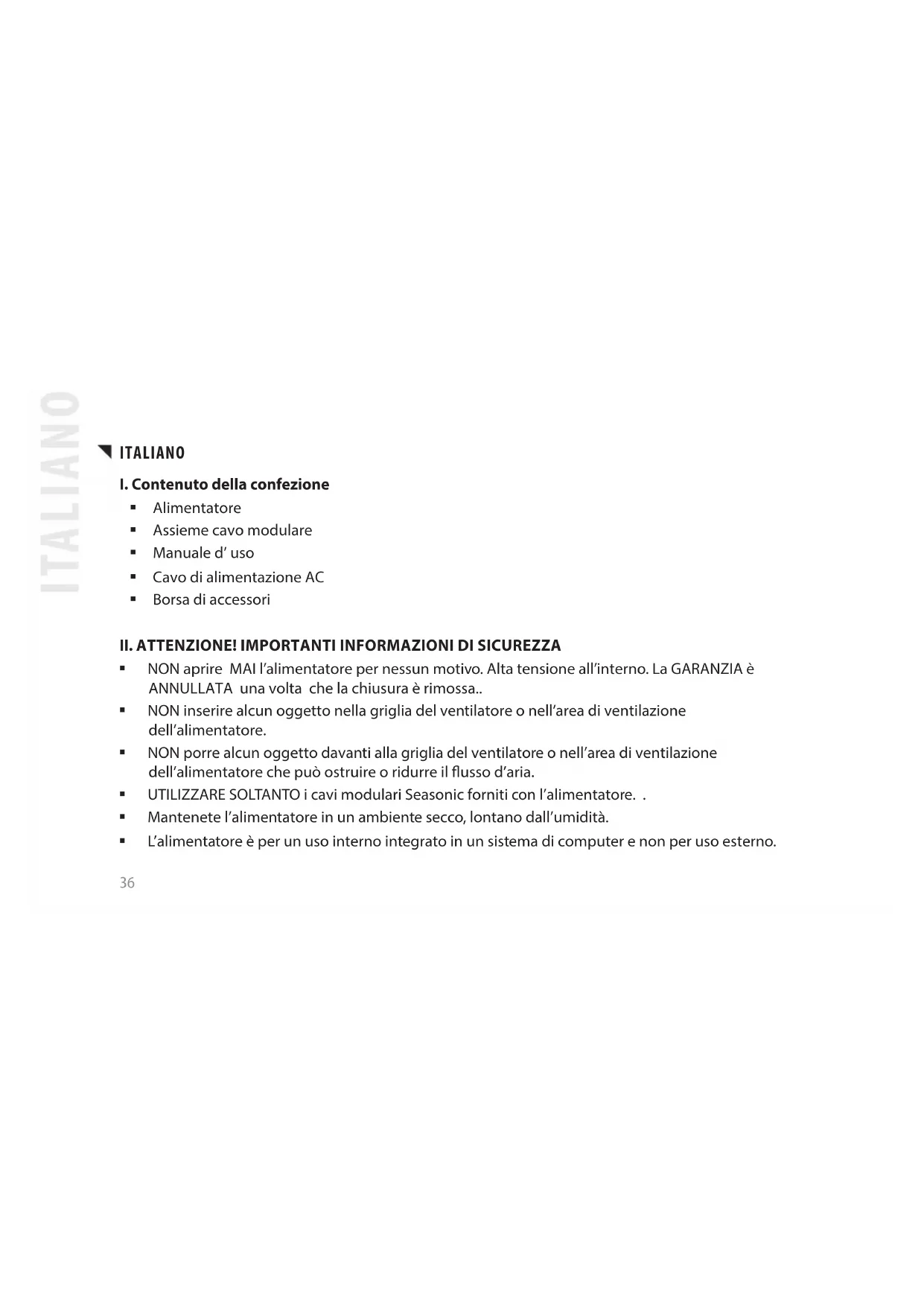

MANUALE UTENTE Prime PX1000 SEASONIC

I. Contenuto della confezione

• Alimentatore
  ■ Assieme cavo modulare
  ■ Manuale d'uso
  ■ Cavo di alimentazione AC
  ■ Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON aprire MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA è ANNULLATA una volta che la chiusura è rimossa..
NON inserire alcun oggetto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
NON porre alcun oggetto davanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che può ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
■ Mantenete l'alimentatore in un ambiente secco, lontano dall'umidità.
L'alimentatore è per un uso interno integrato in un sistema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il tuo sistema sia completamente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione dalla presa AC.
3. 1. Apri il contenitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attentamente tutti i connettori dell'alimentatore dalla scheda madre e dalle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contenitore.
6. 6 .Rimuovi attentamente l'alimentatore dal contenitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posiziona l'alimentatore Seasonic nello spazio fornito all'interno del contenitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contenitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorporato, la copertura superiore lato ventilatore dovrebbe essere di fronte alla scheda madre ( dipende dal tipo di contenitore del computer, questo può significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori senza ventilatore, Seasonic raccomanda di montarli nel contenitore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque ,sono previsti degli ulteriori fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della scheda madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere inseriti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loro posto.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell' dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore + 12V a 4 pin e il connettore EPS + 12v, se necessario.
e. Se il tuo sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della scheda madre alla scheda madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'altro al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inseriti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contenitore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interruttore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizza la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all' alimentatore.
2. Assicurati che la sorgente AC sia ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della scheda madre e delle periferiche
5. L'interruttore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "l" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ancora trovi difficoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

• L'operazione dell'alimentatore è una tecnologia "pull", che significa che l'unità fornisce soltanto la potenza richiesta dalla scheda madre e dai componenti di sistema.
  Se c'è un malfunzionamento della scheda madre, l'alimentatore non si accende.
  Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
• Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della scheda madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di scheda madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione dalla data di acquisto. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione sia riparare le unità, o sostituire i componenti guasti con parti di simili od eguali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordo agli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto.

Per dettagli addizionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualsiasi danno (i) che può (possono) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualsiasi errore od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualsiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
