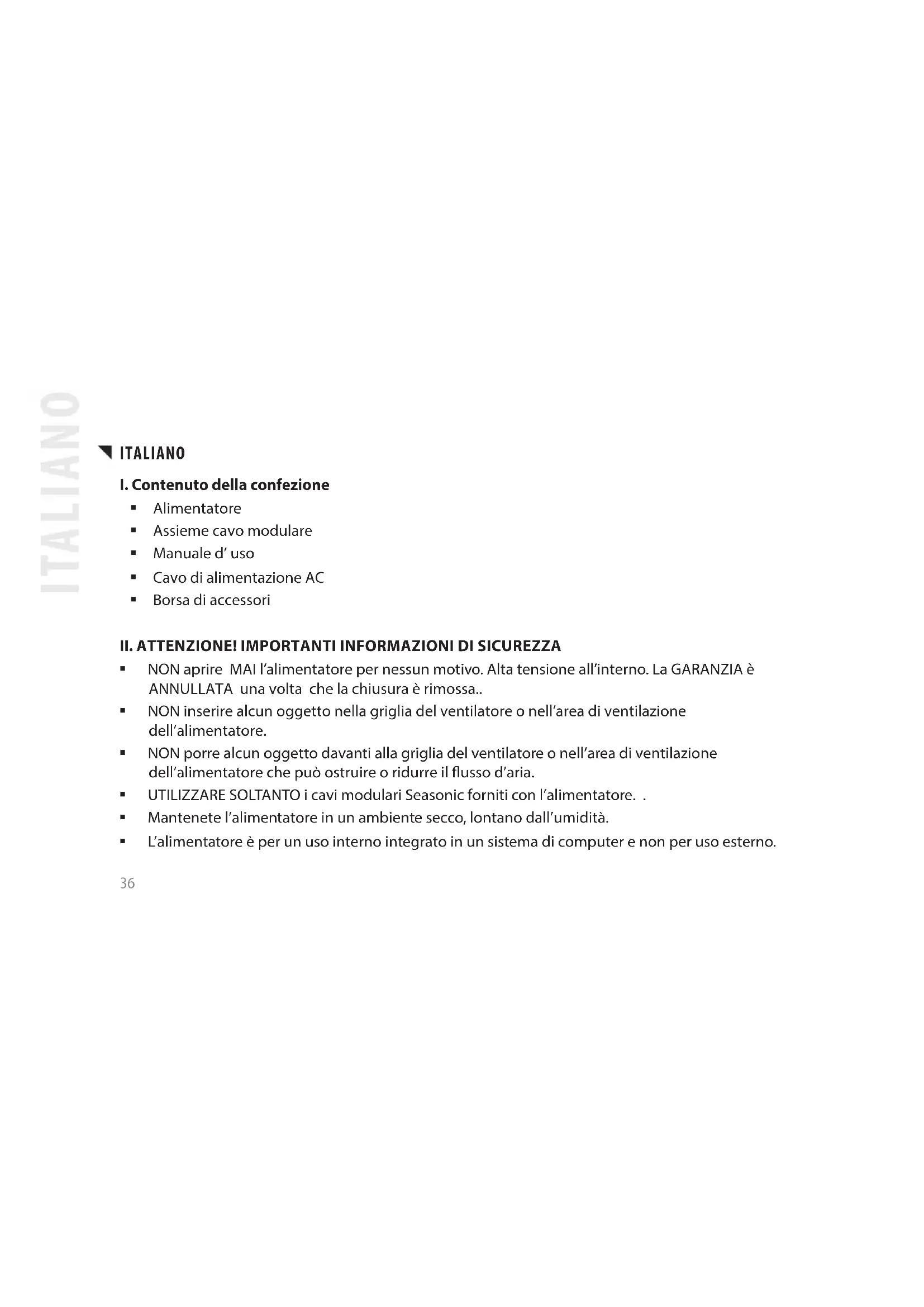

I. Contenuto della confezione

Alimentatore Assieme cavo modulare Manuale d’ uso Cavo di alimentazione AC Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON aprire MAI l’alimentatore per nessun motivo. Alta tensione all’interno. La GARANZIA è ANNULLATA una volta che la chiusura è rimossa.. NON inserire alcun oggetto nella griglia del ventilatore o nell’area di ventilazione dell’alimentatore. NON porre alcun oggetto davanti alla griglia del ventilatore o nell’area di ventilazione dell’alimentatore che può ostruire o ridurre il usso d’aria. UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l’alimentatore. . Mantenete l’alimentatore in un ambiente secco, lontano dall’umidità. L’alimentatore è per un uso interno integrato in un sistema di computer e non per uso esterno. ITALIANO ITALIANO37

III. RIMOZIONE DELL’ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:

2. 2. Assicurati che il tuo sistema sia completamente spento; selezionare l’interruttore della potenza

AC dell’alimentatore su “O” (OFF) e disconnetti il cavo di alimentazione dalla presa AC.

3. 3. Apri il contenitore del computer (per favore consulta il manuale del costruttore)

4. 4. Disconnetti attentamente tutti i connettori dell’alimentatore dalla scheda madre e dalle

5. 5 .Svita le viti di montaggio che assicurano l’alimentatore al pannello posteriore del contenitore.

6. 6 .Rimuovi attentamente l’alimentatore dal contenitore.

IV. INSTALLAZIONE DELL’ALIMENTATORE

1. Posiziona l’alimentatore Seasonic nello spazio fornito all’interno del contenitore e usa le quattro

viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contenitore. Non stringere troppo le viti. a. Per gli alimentatori con il ventilatore incorporato, la copertura superiore lato ventilatore dovrebbe essere di fronte alla scheda madre ( dipende dal tipo di contenitore del computer, questo può signicare in alto od in basso riferito alla copertura del ventilatore). ITALIANO38 b. Per gli alimentatori senza ventilatore, Seasonic raccomanda di montarli nel contenitore del computer con la copertura della ventilazione aacciata verso l’ALTO. Comunque ,sono previsti degli ulteriori fori per le viti di montaggio nella parte posteriore dell’alimentatore per permettere un montaggio inverso, se necessario.

2. Connessione della scheda madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere inseriti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loro posto. b. Connetti il terminale del connettore convertibile a 24/20 pin dell’alimentatore al corretto ricettore nell’ dell’alimentatore. c. Connetti la parte nale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre. d. Connetti il connettore + 12V a 4 pin e il connettore EPS + 12v, se necessario. e. Se il tuo sistema richiede doppi connettori EPS + 12V , collega la parte nale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell’alimentatore. Poi connetti la parte nale del connettore a 8 pin della scheda madre alla scheda madre.

3. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all’alimentatore e l’altro al componente. b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inseriti in un solo modo ITALIANO39 c. Assicurati che i connettori siano strettamente serrati.

4. Chiudi il contenitore del computer secondo il manuale del costruttore

5. Inserisci il cavo AC fornito nella confezione ed aziona l’interruttore AC On/O nel pannello

posteriore dell’alimentatore verso la posizione “I” (On)

6. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

Se l’alimentatore non funziona correttamente, utilizza la seguente lista di controllo.

1. Verica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all’ alimentatore .

2. Assicurati che la sorgente AC sia ON

3. Verica che l’interruttore ON/OFF nel pannello posteriore dell’alimentatore sia in posizione ON “I”

4. Verica ed assicurate la connessione di tutti i connettori della scheda madre e delle periferiche

5. L’interruttore AC nel pannello posteriore dell’ alimentatore può essere azionato alternativamente

con un ritardo di 0,5 sec tra “I” ed “O” per assicurarsi che l’alimentatore sia azzerato.

6. Se ancora trovi dicoltà nel far funzionare correttamente l’alimentatore, visitate la pagina

www.seasonic.com per ulteriori istruzioni di supporto tecnico. ITALIANO40 Note L’operazione dell’alimentatore è una tecnologia “pull” , che signica che l’unità fornisce soltanto la potenza richiesta dalla scheda madre e dai componenti di sistema. Se c’è un malfunzionamento della scheda madre , l’alimentatore non si accende. Se c’è un malfunzionamento di un componente periferico, l’alimentatore non fornisce potenza a quel particolare componente.. Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della scheda madre e congura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l’audio “ sempre acceso”. Consulta il produttore di scheda madre per ulteriore assistenza.

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione dalla data di acquisto. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione sia riparare le unità, o sostituire i componenti guasti con parti di simili od eguali prestazioni, a condizione che: Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata. Il prodotto è stato utilizzato in accordo agli scopi previsti dal costruttore ITALIANO41 Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi. La copertura del prodotto non è stata mai rimossa e l’adesivo di garanzia non sia stato rotto. Per dettagli addizionali, visitate la pagina www.seasonic.com/rma Note I termini della garanzia possono variare tra le dierenti regioni geograche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l’accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità , espresso od implicita, per qualsiasi danno (i) che può (possono) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualsiasi errore od omissione durante l’installazione o la rimozione dell’ alimentatore o dovuti a qualsiasi difetto o guasto del prodotto stesso. Visita la nostra homepage www.seasonic.com per ulteriori dettagli. ITALIANO42
