Тип продукта	Блок питания для ПК
Бренд	Seasonic
Модель	Prime PX1000
Номинальная мощность	1000 Вт
Сертификация	80+ Platinum
Форм-фактор	ATX
Размеры (Д x Ш x В)	150 x 86 x 160 мм
Вес	Около 2 кг
Управление кабелями	Полностью модульное
Вентилятор	135 мм, бесшумный
Защита	От перегрузки по току, от перенапряжения, от пониженного напряжения, от короткого замыкания, от перегрева
Основные разъемы	1 x 20+4 контакта, 2 x 4+4 контакта EPS, 6 x PCIe 6+2 контакта
Совместимость	Стандарт ErP 2013, требуется актуальный BIOS
Гарантия	12 лет
Обслуживание и чистка	Регулярно очищайте вентиляционную решетку от пыли; не открывайте блок
Безопасность	Не открывайте, не вставляйте предметы, используйте только прилагаемые кабели

Часто задаваемые вопросы - Prime PX1000 SEASONIC

Как установить блок питания Seasonic Prime PX1000?

Выключите компьютер, переведите переключатель в положение O, отключите кабель питания. Откройте корпус, закрепите блок питания четырьмя прилагаемыми винтами, подключите разъемы 20+4 контакта, EPS и периферийные устройства в соответствии с инструкцией. Закройте корпус, подключите кабель питания и включите.

Какие модульные кабели можно использовать?

Используйте только модульные кабели Seasonic, поставляемые с блоком питания. Использование других кабелей может повредить оборудование.

Что делать, если блок питания не запускается?

Проверьте, подключен ли кабель питания, работает ли розетка и находится ли переключатель на задней панели в положении I. Проверьте все подключения к материнской плате и периферийным устройствам. Если материнская плата неисправна, блок питания может не запускаться.

Совместим ли блок питания со стандартом ErP 2013?

Да, Seasonic Prime PX1000 совместим с ErP 2013. Для оптимального использования обновите BIOS вашей материнской платы и активируйте функции энергосбережения.

Могу ли я вскрыть блок питания для чистки или ремонта?

Нет, никогда не вскрывайте блок питания. Внутри присутствуют высокие напряжения, а вскрытие аннулирует гарантию.

Какой срок гарантии на Seasonic Prime PX1000?

Гарантия составляет 12 лет с даты покупки и распространяется на производственные дефекты. Она действительна, если изделие не вскрывалось и использовалось правильно.

Как понять, что мой блок питания неисправен?

Если компьютер не включается или выключается аномально, проверьте подключения и переключатель. Если все в порядке, по возможности протестируйте с другим блоком питания. Обратитесь на сайт Seasonic за дополнительной помощью.

Вентилятор блока питания работает постоянно?

Нет, Seasonic Prime PX1000 использует гибридный режим вентилятора: при низкой нагрузке вентилятор не вращается, что снижает шум. Он активируется при увеличении нагрузки или температуры.

Можно ли установить этот блок питания в корпус с нижним расположением?

Да, блок может быть установлен вентилятором вниз, если в корпусе есть вентиляционная решетка. Убедитесь, что циркуляция воздуха не заблокирована.

Что делать в случае проблем с электричеством (скачок напряжения, молния)?

Немедленно отключите блок питания. Гарантия не распространяется на повреждения, вызванные стихийными бедствиями, такими как удар молнии. Используйте сетевой фильтр для защиты вашего оборудования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Prime PX1000 SEASONIC

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ БЛОКА ПИТАНИЯ

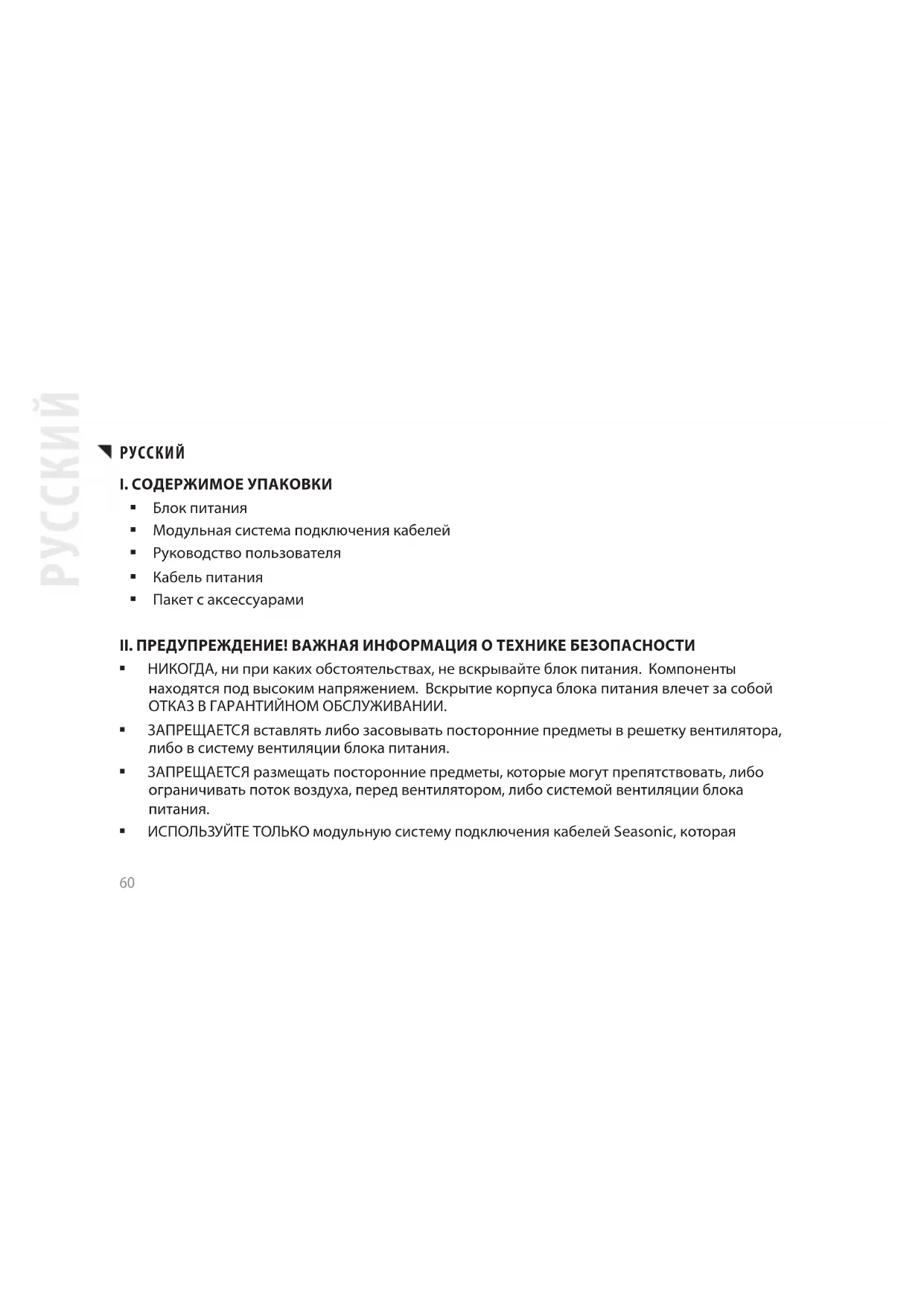

I. СОДЕРЖИМОЕ УПАКОВКИ

■ Блок питания
■ Модульная система подключения кабелей
■ Руководство пользователя
- Кабель питания
■ Пакет с аксессуарами

II. ПРЕДУПРЕЖДЕНИЕ! ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ

• НИКОГДА, ни при каких обстоятельствах, не вскрывайте блок питания. Компоненты находятся под высоким напряжением. Вскрытие корпуса блока питания влечет за собой ОТКАЗ В ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ.
  ЗАПРЕЩАЕТСЯ вставлять либо засовывать посторонние предметы в решетку вентилятора, либо в систему вентиляции блока питания.
  ЗАПРЕЩАЕТСЯ размещать посторонние предметы, которые могут препятствовать, либо ограничивать поток воздуха, перед вентилятором, либо системой вентиляции блока питания.
• ИСПОЛЬЗУЙТЕ ТОЛЬКО модульную систему подключения кабелей Seasonic, которая

поставляется в комплекте с блоком питания.

• Храните блок питания в сухом месте и предотвращайте попадание влаги.
• Блок питания предназначен для установки в компьютерную систему, и не рассчитан для использования за ее пределами, либо вне помещения.

III. ИЗВЛЕЧЕНИЕ БЛОКА ПИТАНИЯ

1. Рекомендуем сначала ознакомиться с разделом II. Предупреждение! Выше приведены важные сведения о безопасности.
2. Убедитесь, что система полностью обесточена, установите выключатель питания БП в позицию «О» (ВЫКЛ.) и отсоедините кабель питания БП от электрической розетки.
3. Откройте корпус компьютера (необходимую информацию можно найти в руководстве пользователя данного компьютера).
4. Аккуратно отключите все кабели питания от материнской платы и периферийных устройств.
5. Отверните монтажные винты, которые удерживают блок питания на задней панели корпуса компьютера.
6. Аккуратно извлеките блок питания из корпуса.

IV. УСТАНОВКА БЛОКА ПИТАНИЯ

1. Установите блок питания Seasonic на соответствующее место в корпусе компьютера и, с помощью четырех монтажных винтов из комплекта поставки БП, закрепите его на задней панели корпуса. Закручивая винты, не прилагайте избыточных усилий.

a. Если блок питания оснащен встроенным вентилятором, устройство следует располагать таким образом, чтобы его верхняя крышка была обращена к материнской плате. (В зависимости от типа компьютерного корпуса, это может означать, что решетка вентилятора будет обращена как вверх, так и вниз.)
b. Блоки питания без вентиляторов рекомендуется монтировать вентиляционной решеткой ВВЕРХ. Тем не менее, на задней стороне блока питания имеются дополнительные отверстия для установки винтов, что позволяет устанавливать его с противоположной ориентацией.

1. Подключение к материнской плате:

а. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией. Убедитесь в надежности подключения разъемов.
b. Подключите разъем универсального 24/20-контактного кабеля питания к соответствующему гнезду на блоке питания.
с. Подключите второй конец этого 24-контактного кабеля к материнской плате. В зависимости

от конструкции материнской платы, возможно, будет необходимо подсоединить или отсоединить четырехконтактный модуль 24/20-контактного разъема.

d. Если это необходимо, подключите четырехконтактный разъем +12 В и коннектор EPS +12 В.
e. Если вашей системе требуется два разъема EPS +12В, пожалуйста, подключите 8-контактный разъем второго 8-контактного разъема питания ЦПУ в соответствующее 8-контактное гнездо блока питания. Затем подключите второй конец этого 8-контактного кабеля к материнской плате.

1. Подключение периферийных компонентов:

a. Подключите один конец кабеля питания периферийных компонентов к блоку питания, а другой — к периферийному компоненту.
в. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией.
с. Убедитесь в надежности подключения разъемов.

1. Следуя инструкциям производителя, закройте корпус компьютера.
2. Подключите шнур питания для подсоединения к настенной розетке из комплекта поставки и установите переключатель на задней панели блока питания в положение «|» (ВКЛ.).
3. Теперь вы готовы к использованию компьютера с блоком питания Seasonic.

V. Устранение неполадок

Если блок питания не функционирует нормально, воспользуйтесь, пожалуйста, следующим списком для проверки.

1. Проверьте, правильно ли подключен шнур питания к электрической розетке и блоку питания.
2. Проверьте, включен ли блок питания.
3. Проверьте, установлен ли переключатель на задней панели блока питания в положение «I» (Вкл.).
4. Проверьте надежность подключения всех разъемов материнской платы и периферийных устройств.
5. Чтобы убедиться, что все параметры блока питания были сброшены, можно несколько раз его включить и выключить, переводя его выключатель между положениями «|» и «О» с задержкой 0,5 с.
6. Если блок питания все еще нормально не функционирует, обратитесь за технической поддержкой и дополнительной информацией на веб-сайт www.seasonic.com.

Примечания

• Блок питания обеспечивает питание именно такой мощности, которая требуется для работы материнской платы и других компонентов системы.
  В случае неисправности материнской платы блок питания не включится.
  В случае неисправности одного из периферийных устройств блок питания не будет поставлять питание для этого периферийного устройства.
• Этот блок питания соответствует требованиям последнего стандарта ErP 2013. Для обеспечения нормальной работы системы мы рекомендуем выполнить обновление BIOS вашей материнской платы и изменить его настройки в соответствие с требованиями ErP 2013: задействовать все энергосберегающие функции, как в состоянии ожидания, так и в рабочих режимах, а также запретить режим «аудио постоянно включено». За дополнительной информацией и помощью обратитесь к производителю материнской платы.

VI. Гарантия

Гарантия Seasonic распространяется на все блоки питания, вступает в действие с момента приобретения, и покрывает возможные производственные дефекты либо брак компонентов. В течение срока действия гарантии Sea Sonic на свое усмотрение определяет, будет ли неисправный продукт отремонтирован или заменен другим, обладающим схожими или аналогичными возможностями.

• Продукт должен быть возвращен покупателем в магазин, где он был приобретен предоплаченным почтовым отправлением.
• Продукт использовался в соответствии с назначением и предоставленными производителем рекомендациями.
• Продукт не был поврежден вследствие стихийных бедствий, таких как удар молнии, наводнение или пожар.
  Корпус продукта не демонтировался, и гарантийные наклейки не были повреждены.
  Дополнительные сведения можно найти на веб-сайте www.seasonic.com/rma

Примечания

В различных регионах сроки и условия гарантии могут отличаться.

VII. Отказ от ответственности

Было приложено максимум усилий, чтобы обеспечить точность всей информации, приведенной в данном документе. Sea Sonic не несет явной или подразумеваемой ответственности за любые повреждения компонентов системы или других устройств пользователя в результате ошибки, допущенной при установке или демонтаже блока питания, а также вследствие любого дефекта или неисправности данного продукта.

Дополнительные сведения можно найти на веб-сайте www.seasonic.com.
