ZHC6122X - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante / filtrante
Marca	Zanussi
Modello	ZHC6122X
Dimensioni (L x P x A)	598 x 500 x 132 mm
Peso	12 kg
Alimentazione	220-240 V, 50 Hz
Potenza di aspirazione	3 velocità (minima, media, massima)
Tipo di installazione	Evacuazione esterna o ricircolo interno
Illuminazione	LED 3W, attacco E14 (max)
Filtro antigrasso	Lavabile in lavastoviglie, pulire 1 volta al mese
Filtro al carbone attivo	Non lavabile, sostituire ogni 4 mesi
Distanza minima di cottura	≥ 50 cm (piano elettrico) / ≥ 65 cm (gas o misto)
Materiale	Acciaio inossidabile
Controllo	Pulsanti meccanici
Funzioni principali	Comando luci ON/OFF, arresto motore, selezione velocità
Sicurezza	Scollegare prima della manutenzione, non fiammeggiare sotto la cappa, aerazione sufficiente
Manutenzione esterna	Panno umido con detersivo neutro, niente alcol né abrasivi
Sostituzione lampadina	Lampadina LED 3W E14 esclusivamente
Utilizzo consigliato	Accendere 5 min prima della cottura, lasciare 15 min dopo
Riciclo	Non smaltire con i rifiuti domestici, depositare in un centro di riciclaggio

Domande frequenti - ZHC6122X ZANUSSI

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per un piano elettrico e di 65 cm per un piano a gas o misto. Se le istruzioni del piano specificano una distanza maggiore, rispettarla.

Come pulire il filtro antigrasso?

Il filtro antigrasso deve essere pulito una volta al mese, a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. La lavastoviglie può scolorire il filtro, ma ciò non ne influenza l'efficacia.

Quando è necessario sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non è lavabile e deve essere sostituito dopo massimo 4 mesi di utilizzo, in base alla frequenza d'uso e alla regolarità della pulizia del filtro antigrasso.

Come sostituire la lampadina della cappa?

Scollegare la cappa, assicurarsi che le lampade siano fredde. Sostituire la lampadina bruciata con una lampadina LED da 3W max con attacco E14. Consultare il manuale per il tipo esatto.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in versione filtrante con ricircolo interno. In questo caso, il filtro al carbone attivo è obbligatorio per assorbire gli odori.

Perché la cappa fa rumore?

Un rumore eccessivo può derivare da un'installazione errata, filtri sporchi o un condotto di evacuazione ostruito. Pulire i filtri e controllare il condotto. Se il rumore persiste, contattare il servizio tecnico.

È possibile utilizzare la cappa senza le lampade?

No, è sconsigliato utilizzare la cappa senza le lampade correttamente montate, poiché ciò potrebbe presentare un rischio di scossa elettrica. Sostituire immediatamente le lampade difettose.

Cosa fare in caso di odore persistente di cucina?

Verificare che il filtro al carbone attivo sia in buono stato e sostituito in tempo. Assicurarsi che la cappa sia utilizzata in modalità ricircolo se non è installata alcuna evacuazione esterna. Accendere la cappa 5 minuti prima della cottura e lasciarla funzionare per 15 minuti dopo.

Come collegare la cappa elettricamente?

Collegare la cappa con una presa a muro conforme alle norme, accessibile dopo l'installazione. Se è necessario un collegamento diretto, utilizzare un interruttore automatico normalizzato. La tensione deve corrispondere alla targhetta.

La manutenzione della cappa è coperta dalla garanzia?

La pulizia regolare dei filtri e la sostituzione dei materiali di consumo (filtro al carbone, lampadina) generalmente non sono coperte dalla garanzia. Consultare le condizioni di garanzia fornite con l'apparecchio.

MANUALE UTENTE ZHC6122X ZANUSSI

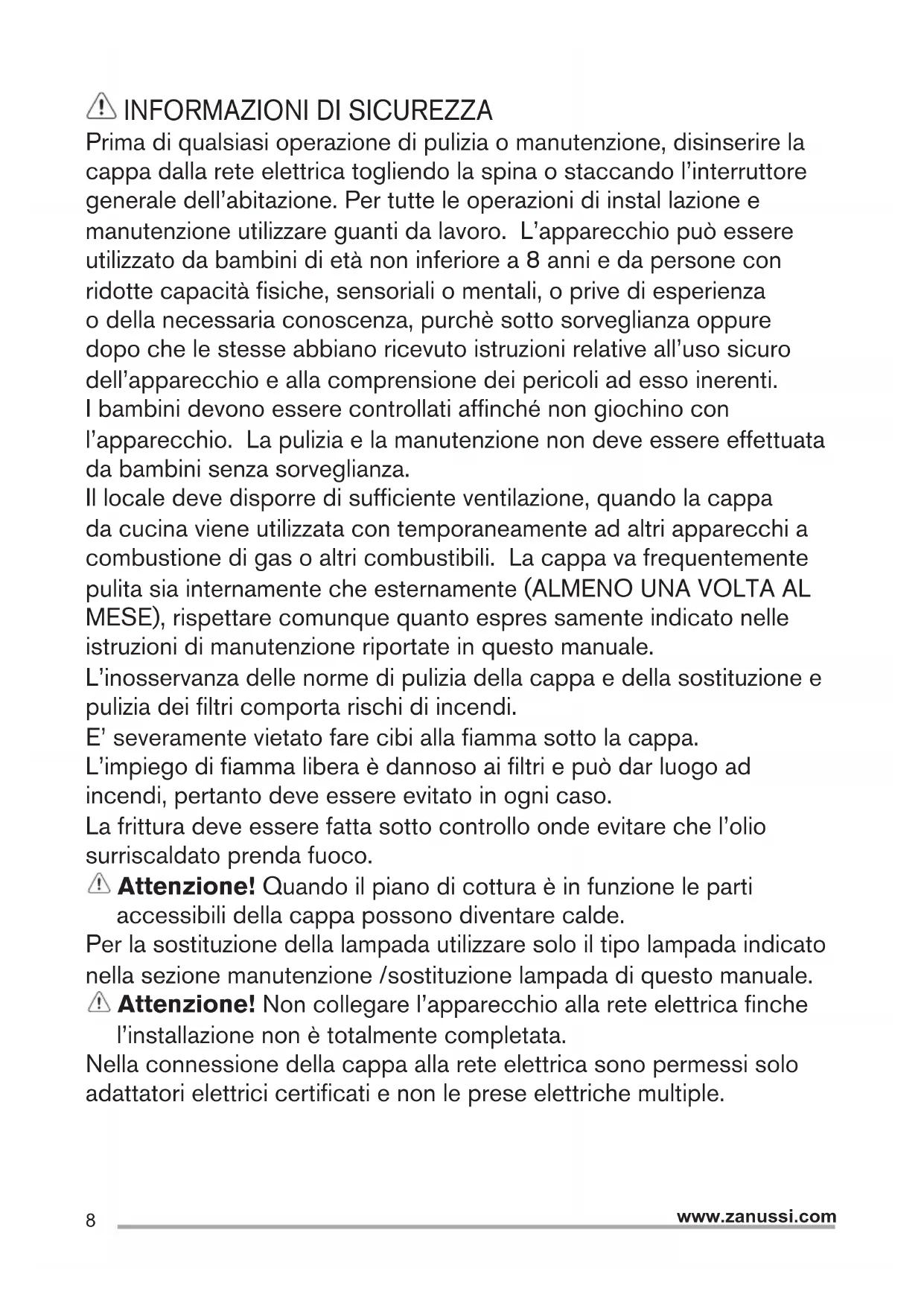

⚠ INFORMAZIONI DI SICUREZZA

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di instal lazione e manutenzione utilizzare guanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati affinché non giochi con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata con temporaneamente ad altri apparecchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espres samente indicato nelle istruzioni di manutenzione riportate in questo manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

⚠ Attenzione! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

⚠ Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Nella connessione della cappa alla rete elettrica sono permessi solo adattatori elettrici certificati e non le prese elettriche multiple.

ISTRUZIONI DI SICUREZZA

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

La cappa è realizzata per essere utilizzata in

versione aspirante ad evecuazione esterna

filtrante a riciclo interno

INSTALLAZIONE

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

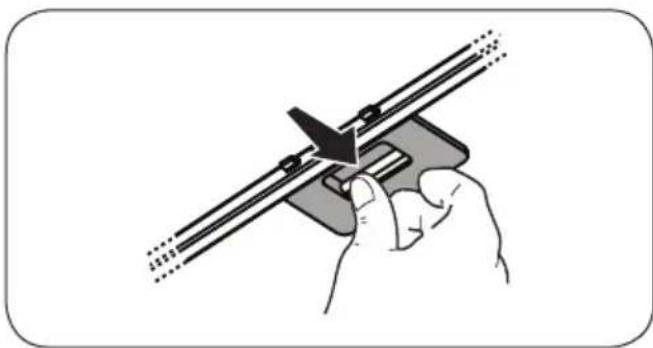

Filtro antigrasso - Il filtro antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

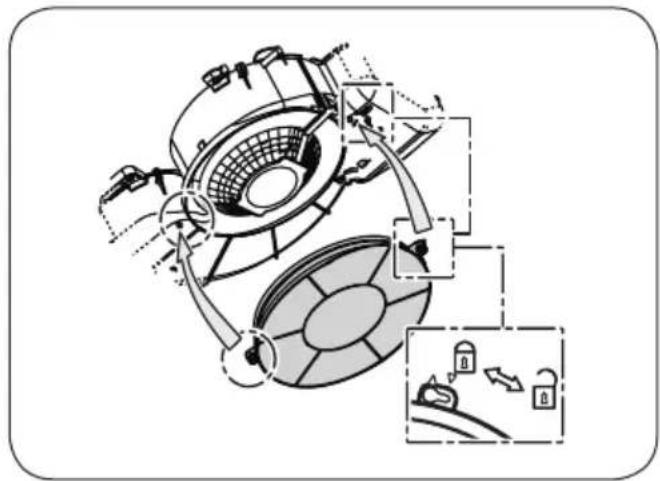

Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato

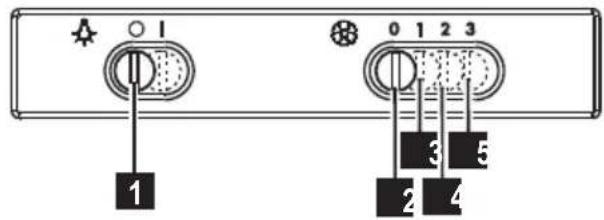

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1 ON/OFF luci
2 OFF motori
3 Potenza di aspirazione minima
4 Potenza di aspirazione media
5 Potenza di aspirazione massima

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").
