MANUALE UTENTE NN-E251WEPG PANASONIC

Sistemazione del forno

Il forno è progettato per essere utilizzato esclusivamente su un ripiano nei comuni ambienti domestici. Non deve essere incorporato o incassato in altri elementi.

1. Posizionare il forno su una superficie piana

e stabile, ad un’altezza di almeno 85 cm da terra.

2. Sistemare il forno in modo che sia facile

scollegare l’apparecchio dalla rete elettrica estraendo la spina o agendo su un interruttore generale.

3. Per un funzionamento corretto, assicurarsi

che il forno possa disporre di una sufficiente circolazione dell’aria. Spazio vuoto Italiano

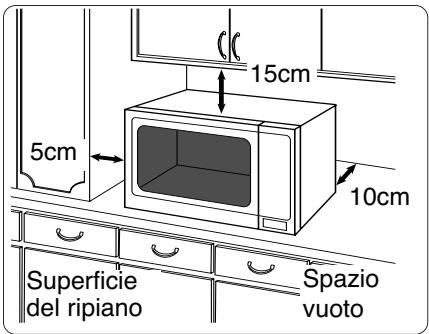

Lasciate 15 cm. di spazio dalla superficie superiore del forno, 10 cm. da quella posteriore e 5 cm. da una delle pareti laterali, almeno 40 cm dall’altra parete. Se un lato del forno è posto rasente ad una parete, l’altro lato o la superficie superiore non deve essere bloccata o aderire ad un’altra superficie. Non posizionare questo forno vicino ad una cucina a gas o elettrica. Non rimuovere i piedini d’appoggio del forno. Questo forno è da utilizzare esclusivamente per uso domestico: non utilizzare all’aperto. Non usare il forno in ambienti molto umidi. Il cavo di alimentazione non deve toccare le pareti esterne del forno. Esso non deve venire a contatto con superfici calde. Non lasciare il cavo sospeso sopra un tavolo o un piano di lavoro. Non immergere il cavo di alimentazione, la spina o il forno stesso nell’acqua. Non ostruire le prese d’aria sulla parte superiore e posteriore del forno. Se queste aperture vengono ostruite mentre l' apparecchio è in funzione, il forno si può surriscaldare. Se si verifica questa situazione, l’elettrodomestico, protetto da un dispositivo termico di sicurezza, si disattiva totalmente e si spegne fino a che il forno non si è raffreddato.

10. Il forno non deve essere utilizzato con

timer esterni o telecomandi separati. It-1 Installazione e connessione del forno alla rete elettrica AVVERTENZE: Istruzioni importanti per la sicurezza

1. Le guarnizioni del portello e le zone circostanti devono essere pulite con un panno

umido. Nel caso in cui esse vengano danneggiate, non bisogna mettere in funzione il forno fino a quando un tecnico autorizzato non le abbia riparate.

2. Non cercare in alcun modo di modificare o

riparare il forno in NESSUNA delle sue parti. Non rimuovere il pannello esterno dal forno per nessun motivo, poiché esso protegge dall’esposizione all’energia delle microonde. Le eventuali riparazioni devono essere eseguite esclusivamente da un servizio di assistenza tecnica qualificato Panasonic.

3. Non utilizzare l’apparecchio se ha il cavo

elettrico o la spina danneggiati, se non funziona in modo corretto o se è stato danneggiato o fatto cadere. Tentare di riparare il forno è pericoloso per chiunque non sia un tecnico dell’assistenza appositamente istruito dal produttore. It-2 4. Se viene danneggiato il cavo dell‘apparecchio, deve essere sostituito da un cavo speciale fornito dal fabbricante e installato da un centro di assistenza autorizzato Panasonic.

5. Non permettere che i bambini usino il forno

da soli, senza la supervisione di un adulto! Fatelo SOLO nel caso in cui al bambino siano state date adeguate istruzioni e che quindi, sia in grado di usare il forno in modo sicuro e di capire il pericolo che può derivare da un uso improprio.

6. Liquidi o altri cibi non devono essere riscaldati in contenitori sigillati poiche’ questi

potrebbero esplodere.

7. Questo apparecchio non è stato progettato

per essere utilizzato da bambini, persone con capacità fisiche, sensoriali o mentali ridotte o inesperte senza la supervisione o senza istruzioni da parte di una persona responsabile della loro sicurezza. Tenere lontano dai bambini. Istruzioni per la sicurezza Utilizzazione del vostro forno Accessori

1. Non utilizzare il forno per nessun altro

motivo che non sia la preparazione di cibo. Questo forno è stato esclusivamente progettato per riscaldare o cuocere il cibo. Non usare questo forno per riscaldare prodotti chimici o qualsiasi altra cosa al di fuori del cibo. Il forno contiene alcuni accessori: seguire sempre le istruzioni per il loro utilizzo.

2. Prima di usare il forno, accertarsi che gli

utensili siano adatti per la cottura a microonde.

4. Quando il forno non è in funzione, non

riporre all’interno alcun oggetto al di fuori degli accessori del forno stesso, per evitare danni in caso di accensione accidentale del forno.

5. Il forno non deve essere assolutamente utilizzato vuoto: ciò rischia di danneggiare

6. Se si dovessero sviluppare fumo o fiamme

all’interno della cavità del forno, premere il pulsante di ARRESTO / ANNULLAMENTO o ruotare la MANOPOLA nella posizione zero e lasciare la porta chiusa allo scopo di estinguere eventuali incendi. Togliere la spina dalla presa o spegnere l’interruttore generale. Luce della cavità del forno

1. Non utilizzare il forno se l'anello e il vassoio in vetro non sono al loro posto.

2. Non adoperare un vassoio di vetro diverso

da quello originale Panasonic, che è stato studiato appositamente per questo forno.

3. Se il vassoio di vetro diventa caldo, lasciarlo raffreddare prima di pulirlo o di metterlo

4. Il vassoio di vetro può girare in entrambi i

5. Se il cibo o il recipiente posti sul vassoio di

vetro toccano le pareti del forno e fermano la rotazione del vassoio, quest’ultimo riprenderà automaticamente a girare nella direzione opposta: ciò è perfettamente normale.

6. Non cuocere il cibo direttamente sul vassoio di vetro.

1. L'anello e il fondo del forno devono essere

puliti frequentemente per impedire eccessiva rumorosità e la formazione di depositi di alimenti.

2. L'anello deve essere sempre utilizzato

insieme al vassoio di vetro per cucinare. Consultare un centro assistenza autorizzato nel caso in cui si rendesse necessario riparare o cambiare la lampadina che illumina la cavità del forno. It-3 Italiano

3. Non cercare di asciugare giornali, abiti o

altri materiali poiché potrebbero prendere fuoco. Vassoio di vetro Informazioni importanti

a. evitare l’uso di contenitori con pareti alte ed a collo stretto; Tempi di cottura Il tempo di cottura dipende dalle condizioni, dalla temperatura, dalla quantità di cibo e dal tipo di stoviglie impiegate. b. non surriscaldare; c. mescolare i liquidi prima di mettere il contenitore nel forno, ed anche a metà del tempo di cottura; Cominciare a cuocere inserendo il tempo di cottura più breve per evitare una cottura eccessiva. Se il cibo non risulta cotto a sufficienza, si può sempre farlo cuocere ancora per un po’. Nota: Se i tempi di cottura consigliati dovessero risultare eccessivi, il cibo potrebbe scuocersi o bruciare e, in casi estremi, potrebbe addirittura prendere fuoco, danneggiando anche l’interno del forno.

d. dopo avere riscaldato, lasciare riposare nel forno. Mescolare nuovamente il contenuto (facendo attenzione a non scottarsi).

Se si riscalda il cibo in contenitori di carta e/o di plastica, controllare spesso il forno poiché questo tipo di contenitori possono incendiarsi se surriscaldati. Piccole quantita’ di cibo Non usare prodotti di carta riciclata (per es. rotoli di carta da cucina) a meno che sul prodotto sia espressamente indicato “adatto per l’uso nel forno a microonde”. Infatti alcuni prodotti in carta riciclata possono contenere impurità che possono causare scintille e/o incendi durante l’uso. Piccole quantità di cibo o cibi con un basso contenuto di umidità possono bruciarsi, seccarsi eccessivamente o incendiarsi se cotti troppo a lungo. Se l’alimento introdotto nel forno dovesse incendiarsi, lasciare chiuso il portello, spegnete il forno e togliete la spina dalla presa.

Togliere eventuali legature di filo o nastro prima di inserire nel forno involucri e cartocci da rosticceria. Uova Non cuocere le uova nel loro guscio e le uova sode intere nel forno a microonde. La pressione all'interno del forno può aumentare fino a provocare l'esplosione delle uova, anche dopo che la fase di riscaldamento del forno a microonde è terminata.

Non utilizzare contenitori in metallo o stoviglie con inserti in metallo (es. decori dorati o manici) per la cottura a microonde perché potrebbero causare l’emissione di scintille. Bucherellare le superfici non porose

Se vengono impiegati fogli di alluminio, aghi per spiedini o utensili in genere in metallo, la distanza tra essi e le pareti del forno ed il portello deve essere di almeno 2 cm. per evitare l’emissione di scintille. Termometro per carni Usare un termometro per carni per controllare il grado di cottura di arrosti e pollame, solo quando la carne è stata tolta dal forno. Non usare un comune termometro per carni durante la cottura a microonde, per evitare l'emissione di scintille. Liquidi Quando si riscaldano dei liquidi (come ad es. zuppe, salse o bevande) nel forno a microonde, può capitare che arrivino al punto di ebollizione senza che in superficie si evidenzi la formazione di bolle: questa situazione può manifestarsi, anche all’improvviso, con la formazione di grumi o la fuoriuscita del liquido dal recipiente. Per evitare ciò devono essere prese le seguenti precauzioni: It-4 Utensili/pellicole Non riscaldare lattine o bottiglie chiuse perché potrebbero esplodere. I cibi che non hanno una superficie porosa, come ad esempio, patate, tuorli d’uovo e salsicce, devono essere bucherellate prima della cottura a microonde per evitare che scoppino.

Biberon/brocche La parte superiore, la tettarella dei biberon e il coperchio dei vasetti di cibi per neonati devono essere rimossi prima di mettere biberon e vasetti in forno. Agitare o mescolare bene il contenuto di biberon e brocche. Controllare la temperatura prima di consumare il contenuto per evitare di scottarsi. Il vostro forno (8) (6) (11) (4) (9) (5) (2) Italiano (1) (7) (10) (3) (1) Pulsante di apertura della porta Per aprire la porta, premere il pulsante. L’apertura della porta durante la cottura provoca un’interruzione momentanea della cottura stessa, ma non la cancellazione delle impostazioni selezionate in precedenza. La cottura riprende non appena viene richiusa la porta. (2) Finestra del forno (3) Sistema di bloccaggio di sicurezza della porta (4) Presa di ventilazione del forno (5) Pannello di controllo (6) Vassoio di vetro (7) Anello (8) Prese esterne di ventilazione del forno (9) Cavo di alimentazione (10) Etichetta d' identificazione (11) Guida di alimentazione delle microonde del forno (Non rimuovere) It-5 Pannelli di controllo NN-E201WM / NN-E221MM * (1) (2) (3) (1) (2) (3) Manopola livelli di potenza/scongelamento Manopola di impostazione tempo Pulsante di apertura della porta *NOTA: La configurazione del pannello comandi del vostro microonde potrebbe differire da quella qui indicata, a seconda della diversa colorazione. In ogni caso, le funzioni dei comandi (tasti e manopole), rimangono identiche. It-6 Cottura a microonde Potenza Alta 800 Watt Media 700 Watt Bassa 360 Watt Scongelamento 270 Watt Riscaldamento 200 Watt Nota

• Ruotando la manopola, impostare il tempo di cottura. Se la porta è chiusa, il tempo di cottura inizierà immediatamente. Per tempi di cottura brevi ruotare sempre la manopola su 2 minuti e poi regolare il tempo in base alle esigenze.

1. Per controllare il cibo durante la cottura è sufficiente aprire la porta. La cottura si

interromperà automaticamente. Per proseguire la cottura, chiudere la porta.

2. Per interrompere la cottura, ruotare la manopola di impostazione tempo sullo zero. Il

tempo di cottura può essere reimpostato in qualsiasi momento durante il ciclo di cottura, sempre ruotando la manopola di impostazione tempo.

3. Quando il cibo viene tolto dal forno al termine della cottura, verificare che la manopola

4. Il vassoio di vetro deve essere sempre collocato nel forno durante l’utilizzo.

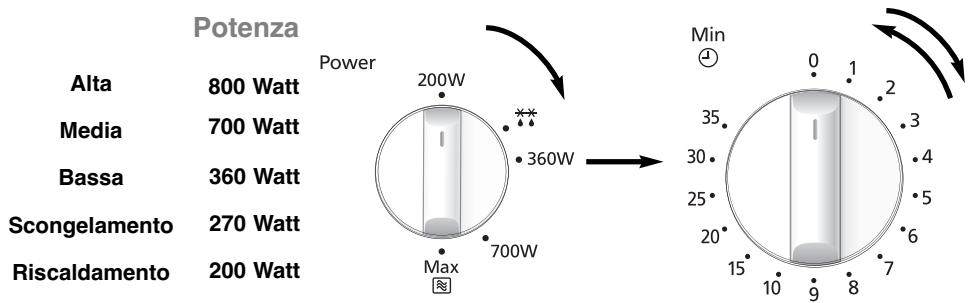

Scongelamento La potenza necessaria per lo scongelamento è 270 Watt.

• Selezionare la potenza per lo scongelamento ruotando la manopola.

• Impostare il tempo di scongelamento ruotando la manopola. Se la porta è chiusa, il tempo di cottura inizierà immediatamente. Per tempi di cottura brevi ruotare sempre la manopola su 2 minuti e poi regolare il tempo in base alle esigenze. It-7 Italiano

• Ruotare la manopola per selezionare il livello di potenza desiderato. Istruzioni per lo scongelamento dei cibi Suggerimenti per lo scongelamento dei cibi Tempi di riposo Singole porzioni di cibo possono essere cucinate quasi immediatamente dopo lo scongelamento. È normale che porzioni grandi di cibo restino congelate nel mezzo. Prima di cucinarle, lasciarle a temperatura ambiente per almeno un’ora. Durante il tempo di riposo, la temperatura si distribuirà uniformemente e il cibo si scongelerà per conduzione. NOTA: Se il cibo non deve essere cotto immediatamente, metterlo in frigorifero. Non congelare mai di nuovo cibi scongelati senza prima averli cotti. Carne trita o dadini di carne e pesce Dato che la parte esterna di tali cibi si scongela velocemente, è necessario separarli, dividere spesso i blocchi in pezzi durante lo scongelamento e toglierli dal forno una volta scongelati. Tranci di carne e pollame Piccole porzioni di cibo È preferibile mettere i tranci di carne su un piattino rovesciato o su una griglia di plastica per evitare che non rimangano nel sangue prodotto. È indispensabile proteggere le parti delicate o sporgenti di questo cibo con piccoli pezzi di foglio di alluminio per evitare che tali parti cuociano. Non è pericoloso utilizzare piccoli pezzi di foglio nel forno, a condizione che non entrino in contatto con le sue pareti. Le braciole e i pezzi di pollo devono essere separati non appena possible, in modo che possano scongelare in maniera uniforme anche all’interno. Le parti grasse e le estremità si scongelano più velocemente. E’ consigliabile porle vicino al centro del piatto girevole o proteggerle. Pane Le pagnotte richiedono un tempo di riposo per permettere uno scongelamento uniforme al centro. Il tempo di riposo può essere accorciato se le fette sono seperate, e i panini e le pagnotte tagliati a metà. It-8 Domande e risposte D: Perché il forno non si accende? R: Quando il forno non si accende, verificare i seguenti punti:

1. Il forno è stato correttamente collegato saldamente alla presa di

corrente? Estrarre la spina dalla presa, attendere 10 secondi e reinserirla.

2. Verificare l’interruttore e il fusibile. Riaccendere l’interruttore o

sostituire il fusibile qualora fosse saltato o bruciato. D: Il mio forno a microonde causa delle interferenze all’apparecchio TV. È normale? R: È possibile che si verifichino delle interferenze durante la cottura con il forno a microonde. Questa interferenza è simile a quella causata da piccoli elettrodomestici quali frullatori, aspirapolvere, asciugacapelli, ecc. Questo non vuol dire che il forno a microonde sia difettoso. D: Perché la luce del forno si attenua? R: Quando si cucina con una potenza elettrica diversa da 800W (potenza ALTA) il forno deve operare un ciclo per ottenere i livelli di potenza più bassi. La luce del forno si attenua e si possono udire dei clicchettii mentre il forno compie il suo ciclo. D: Talvolta proviene dell’aria calda dalle prese di ventilazione del forno. Perché? R: Il calore emanato dal cibo che viene cotto riscalda l’aria nella cavità del forno. Questa aria calda viene portata fuori dal forno dal movimento dell’aria all’interno del forno. Non ci sono microonde nell’aria. Le prese di ventilazione del forno non devono mai essere bloccate durante la cottura. It-9 Italiano

3. Se l’interruttore e il fusibile sono a posto, collegare un altro

apparecchio alla presa di corrente. Se questo apparecchio funziona, il problema risiede probabilmente nel forno stesso. Se il secondo apparecchio collegato non funziona, il problema risiede probabilmente nella presa di corrente. Se il problema dovesse essere nel forno stesso, contattare un centro di assistenza qualificato. Cura del forno a microonde

1. Prima di procedere alla pulizia del forno,

scollegarlo dalla presa di corrente.

2. Mantenere puliti l’interno del forno, le giunture della porta e le superfici vicine a

queste. Pulire gli schizzi di cibo e i liquidi versati che aderiscono alle pareti del forno passando un panno umido sulle giunture della porta e sulle superfici vicine. È possibile utilizzare un detergente neutro nel caso in cui le giunture fossero molto sporche. Non è raccomandato l’uso di detergenti concentrati o abrasivi.

NON UTILIZZARE I PRODOTTI PER LA

3. La superficie esterna del forno deve

essere pulita con un panno umido. Per evitare di danneggiare le parti operative all’interno del forno, evitare di far penetrare dell’acqua nelle prese di ventilazione.

4. Se il pannello di controllo si sporca, pulirlo

con un panno morbido e asciutto. Non usare forti detergenti né spugnette abrasive sul pannello di controllo. Quando si pulisce il pannello di controllo lasciare la porta aperta per evitare l’accensione accidentale del forno. Dopo la pulizia, toccare il pulsante di ARRESTO/ANNULLAMENTO per eliminare quanto visualizzato nel display o ruotare la MANOPOLA sullo zero.

5. Se si accumula del vapore all’interno o

intorno alla parte esterna della porta del forno, passarvi sopra un panno morbido. Questo può accadere quando il forno a microonde viene usato in condizioni di forte umidità e non indica assolutamente un cattivo funzionamento dell’apparecchio.

6. Occasionalmente è necessario rimuovere il

vassoio di vetro per pulirlo. Lavare il vassoio in acqua calda e detersivo o lavastoviglie. It-10

7. L'anello e il fondo del forno devono essere

puliti regolarmente per evitare eccessiva rumorosità. È sufficiente lavare la superficie inferiore interna con acqua calda e un detergente neutro, quindi asciugare con un panno asciutto. L'anello può essere lavato con acqua e sapone neutro. Con l'uso si accumulano i vapori di cottura che, tuttavia, non compromettono in alcun modo la superficie inferiore o le rotelle dell'anello. Dopo aver rimosso e pulito l'anello dal fondo, assicurarsi di riposizionarlo correttamente.

8. La manutenzione di questo forno deve

essere eseguita unicamente da personale qualificato. Per la manutenzione e le riparazioni del forno, contattare il più vicino centro di assistenza autorizzato Panasonic.

9. Non utilizzare pulitori a vapore.

10. La mancanza di attenzione alla pulizia del

forno può portare al deterioramento delle superfici, riducendo la vita operativa dell'apparecchio e creando situazioni a rischio.

11. Tenere sempre sgombre da ostacoli le

aperture di ventilazione. Controllare che le aperture collocate sulla parte alta, bassa o posteriore del forno non siano ostruite da polvere o altro materiale. In caso contrario, il forno potrebbe surriscaldarsi e non funzionare o funzionare in maniera anomala.

12. Non utilizzare detergenti abrasivi o raschietti di metallo appuntiti per pulire il vetro

del forno in quanto possono graffiare la superficie e, di conseguenza, danneggiare il vetro. Caratteristiche tecniche Alimentazione: Consumo energetico: 230 V ~ 50 Hz Microonde; 1250 W Uscita: Microonde; 800 W (IEC-60705) Dimensioni esterne: Dimensioni della cavità del forno Peso senza imballaggio Rumorosità: 443 (L) x 340 (P) x 258 (A) mm 306 (L) x 308 (P) x 215 (A) mm

46dB Le caratteristiche tecniche sono soggette a modifiche senza preavviso. Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati) Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali. Per gli utenti aziendali nell'Unione Europea Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni. Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. Conforme alla direttiva 2004/108/CE, articolo 9(2): Panasonic Testing Centre Panasonic Service Europe, una divisione di Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Amburgo, Germania. Prodotto per Panasonic Corporation da GMMEAM No. 6 Yong An RD, Beijiao, Shunde, Foshan, Guangdong, Repubblica Pololare Cinese. It-11 Italiano Questo prodotto è conforme agli attuali standard Europei per la Compatibilità Elettromagnetica, in ottemperanza alle norme EN 55011. Secondo gli standard menzionati questo prodotto rientra nel gruppo 2, classe B, all'interno dei limiti richiesti. Gruppo 2; significa che la radio frequenza è generata sotto forma di emissione elettromagnetica adatta allo scopo di riscaldare o cuocere i cibi. Classe B: significa che questo prodotto può essere utilizzato nel normale ambito casalingo. Instalación y conexión Examine su horno microondas Desembale el horno, saque todo el material de embalaje y examine que el horno no tenga ningún daño como abolladuras, pestillos de la puerta rotos o grietas en la puerta. Si encuentra cualquier daño, notifíquelo a su distribuidor inmediatamente. No instale un horno microondas dañado. 5cm 15cm 10cm Abierto Instrucciones para conexión a tierra El voltaje tiene que ser el mismo que está especificado en la etiqueta que está sobre el horno. Si se usa un voltaje más alto que el especificado, puede causar un incendio u otros daños. Colocación del horno Este horno está diseñado únicamente para su uso en encimeras caseras. No está diseñado para utilizarlo empotrado dentro de un armario.
