Vi ringraziamo per avere scelto questo nostro prodotto. Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo della vostra lavastoviglie. I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate. Vengono dati utili consigli per l’utilizzo di cestelli, irroratori, contenitori, filtri, programmi di lavaggio e la corretta impostazione dei comandi. I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel tempo le prestazioni della vostra lavastoviglie. Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.

ISTRUZIONI PER L’INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell’apparecchio.

ISTRUZIONI PER L’UTENTE: indicano i consigli d’uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell’apparecchio.Istruzioni per l’installatore

1. Avvertenze per la sicurezza e l’uso

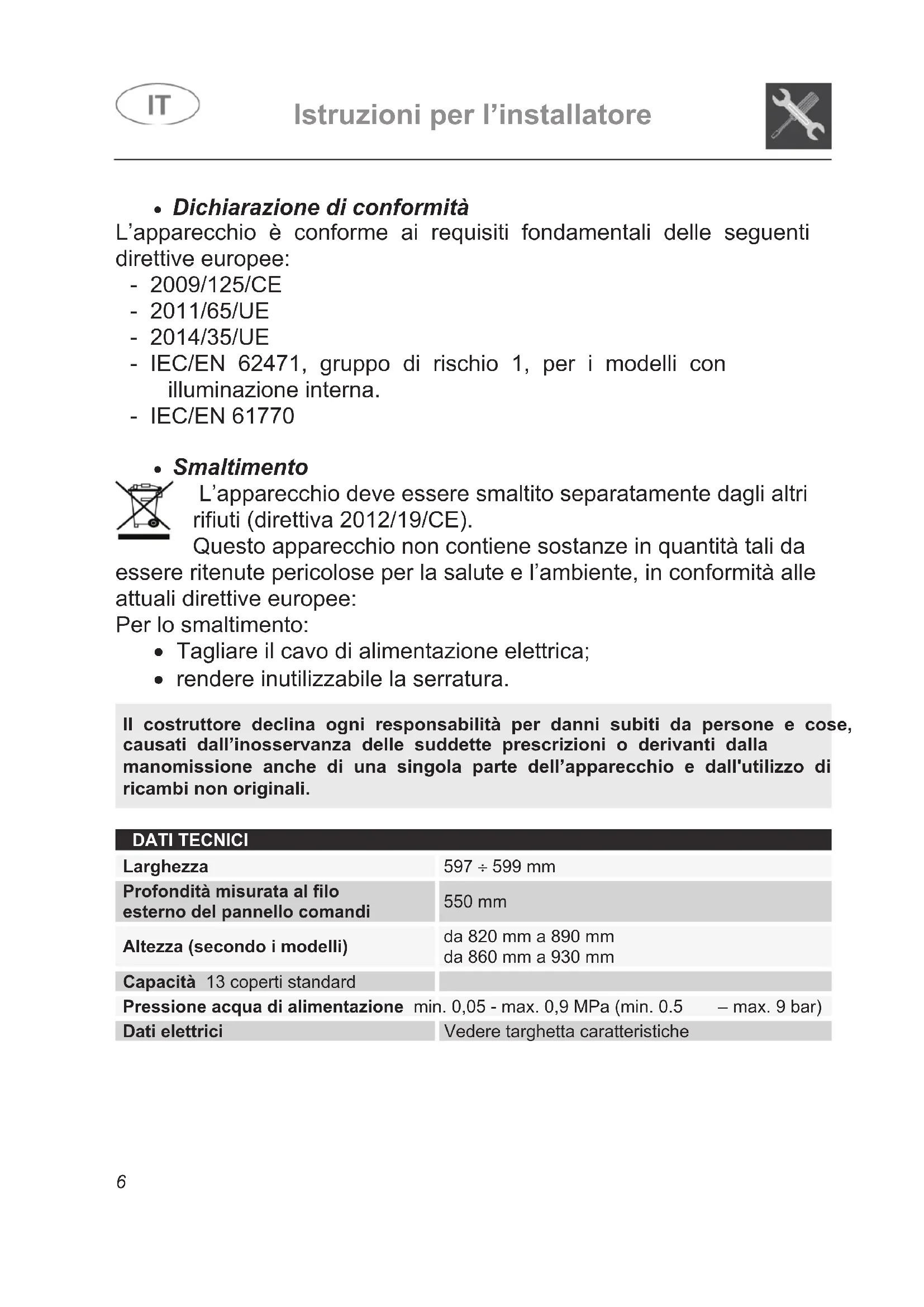

x Dichiarazione di conformità L’apparecchio è conforme ai requisiti fondamentali delle seguenti direttive europee: - 2009/125/CE - 2011/65/UE - 2014/35/UE - IEC/EN 62471, gruppo di rischio 1, per i modelli con illuminazione interna. - IEC/EN 61770 x Smaltimento L’apparecchio deve essere smaltito separatamente dagli altri rifiuti (direttiva 2012/19/CE). Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l’ambiente, in conformità alle attuali direttive europee: Per lo smaltimento: x Tagliare il cavo di alimentazione elettrica; x rendere inutilizzabile la serratura.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall’inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell’apparecchio e dall'utilizzo di ricambi non originali.

DATI TECNICI Larghezza 597 y 599 mm Profondità misurata al filo esterno del pannello comandi 550 mm Altezza (secondo i modelli) da 820 mm a 890 mm da 860 mm a 930 mm Capacità 13 coperti standard Pressione acqua di alimentazione min. 0,05 - max. 0,9 MPa (min. 0.5

max. 9 bar) Dati elettrici Vedere targhetta caratteristicheIstruzioni per l’installatore

Informazioni generali

x Per accedere alle informazioni sul proprio modello nel database dei prodotti, come previsto dal Regolamento (UE) 2019/2017 e relative all'etichettatura energetica, si prega di registrarsi sul sito https://eprel.ec.europa.eu/ Cercare il riferimento del proprio prodotto sul sito web inserendo il riferimento del servizio indicato sulla targhetta del prodotto. x Un’altra modalità per accedere a queste informazioni è scansionare il codice “QR” presente sull'etichetta energetica del vostro prodotto.

2. Installazione e posa in opera

Rimuovere gli elementi ferma cestelli in polistirolo. Sistemare l’apparecchio nel punto prescelto. La lavastoviglie può essere fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà interporre un pannello termoisolante al fine di prevenire surriscaldamenti e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o integrabili solamente sotto piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per facilitare le operazioni di installazione, i tubi d’alimentazione e scarico sono orientabili in tutte le direzioni; prestare attenzione che non vengano piegati o strozzati e che non siano troppo in tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e cavo di alimentazione è necessario un foro di Ø minimo 8 cm. Prima di posizionare definitivamente la lavastoviglie, aprire il rubinetto dell’acqua e verificare che non vi siano perdite dalla connessione al rubinetto, dalla connessione alla lavastoviglie e dal tubo. Per ottenere una installazione in appoggio alla parete posteriore della lavastoviglie, è necessario fare passare i tubi nella parte bassa, dove è ricavato l’apposito spazio.

Livellare l’apparecchio al suolo agendo sui piedini regolabili, utilizzando l’apposita chiave maschio esagonale. Questa operazione è indispensabile per assicurare il corretto funzionamento della lavastoviglie.

Alcuni modelli sono provvisti di un solo piedino posteriore regolabile tramite una vite posta in basso sulla parte anteriore dell’apparecchio.Istruzioni per l’installatore

E' assolutamente vietato incassare la lavastoviglie sotto un piano cottura. Non è inoltre consentito installare la lavastoviglie direttamente a contatto con apparecchi diversi dai tradizionali elettrodomestici da cucina ad incasso (es. caminetti, stufe…). In caso di installazione della lavastoviglie in un vano adiacente ad un altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le prescrizioni fornite dal costruttore dell’elettrodomestico stesso (distanze minime, modalità di installazione, ecc.).

Solo per modelli a posa libera -E’ assolutamente vietato montare un piano cottura sopra lavastoviglie a posa libera. -Per incassare la lavastoviglie è necessario acquistare l’apposito kit presso i rivenditori autorizzati o il Servizio di Assistenza Tecnica. - Il piano top delle lavastoviglie a libera installazione è rimovibile per permettere l’installazione sotto un piano di lavoro. L’operazione deve essere eseguita da personale autorizzato.

2.1 Collegamento alla rete idrica

Prevenire i rischi di intasamento o danneggiamento: se la tubazione dell’acqua è nuova o è rimasta a lungo inattiva, prima di procedere all’allacciamento idrico, assicurarsi che l’acqua sia limpida e priva di impurità per evitare danni all’apparecchio. Per l’allacciamento della lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere riutilizzati.

Allacciare il tubo di alimentazione ad una presa d’acqua fredda con bocca filettata ¾” gas, interponendo il filtro A in dotazione. Assicurarsi di avvitare strettamente il tubo con le mani e poi completare l’operazione stringendo di circa ¼ di giro con una pinza. Nei modelli dotati di ACQUASTOP il filtro è già presente nella ghiera filettata.

È possibile alimentare la lavastoviglie con acqua che non superi i 60°C. Alimentando l’apparecchio con acqua calda il tempo di lavaggio verrà abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il collegamento andrà effettuato alla presa domestica d’acqua calda con le stesse modalità descritte per il collegamento alla presa d’acqua fredda.Istruzioni per l’installatore

Inserire l’apposito tubo in una conduttura di scarico con diametro minimo di 4 cm; in alternativa, appoggiarlo al lavandino utilizzando il reggitubo in dotazione, ma avendo cura di evitare strozzature o eccessive curvature. È importante evitare che il tubo possa sganciarsi e cadere. A tal proposito il reggitubo è dotato di un foro, grazie al quale è possibile fissarlo con un laccio al muro o al rubinetto.

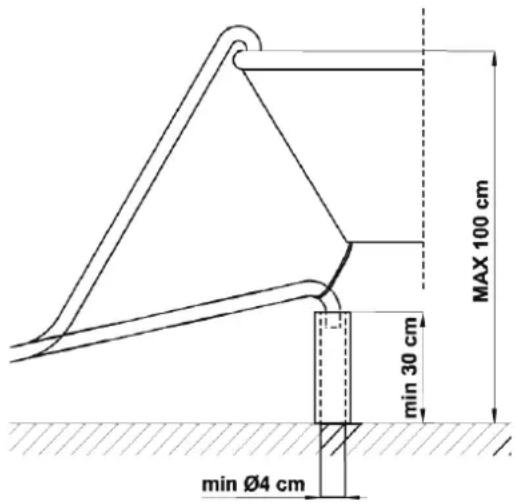

L’estremità libera andrà collocata ad un’altezza compresa tra 30 e 100 cm e non dovrà mai trovarsi immersa nell’acqua. In presenza di tubi di prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il tubo di scarico ad un’altezza max. di 85 cm dal suolo.

Grado di protezione contro l’umidità: IPX0

2.2 Collegamento elettrico e avvertenze

3. Descrizione dei comandi

3.1 Il pannello superiore

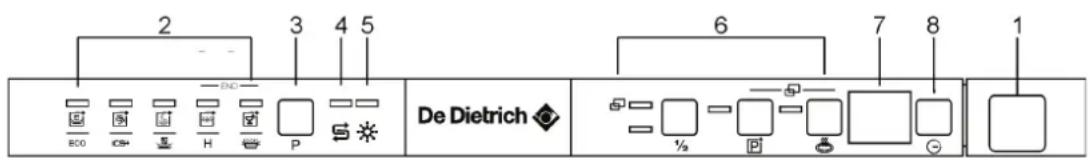

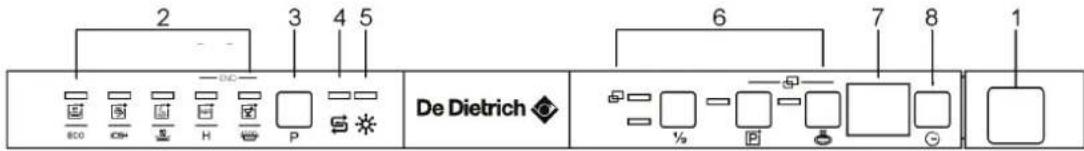

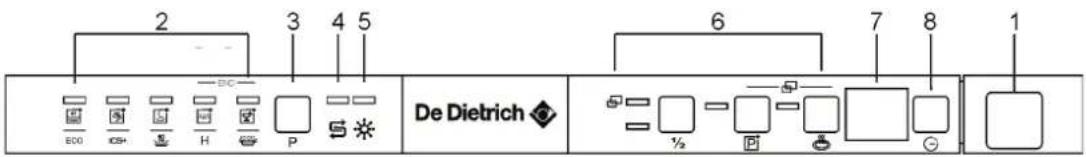

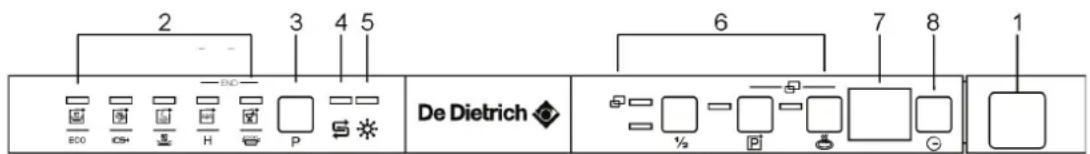

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello superiore. Le operazioni di accensione, programmazione, spegnimento ecc., sono eseguibili solamente con la porta aperta.

TASTO DI ACCENSIONE/SPEGNIMENTO

Premendo questo tasto si accende/spegne la lavastoviglie.

La spia accesa indica il programma selezionato e la presenza di eventuali guasti (Rimedi alle anomalie di funzionamento).

Consente la selezione del programma di lavaggio desiderato

DISPLAY INFORMAZIONI

Informazioni visualizzate Durata prevista programma si Tempo residuo programma si Partenza ritardata 1

24 ore Messaggio di errore Er rIstruzioni per l'utente

IMPOSTAZIONE DEL PROGRAMMA DI LAVAGGIO ED ACCENSIONE Dopo avere individuato il programma più idoneo in base alla tabella programmi: x premere il tasto di ACCENSIONE/SPEGNIMENTO (1) e attendere l'accensione della SPIA PROGRAMMI (2); x premere il pulsante di SELEZIONE PROGRAMMI (3) più volte fino all'accensione della spia corrispondente al programma desiderato; x selezionare l’opzione desiderata (facoltativo, se opzioni presenti); x chiudere la porta; dopo circa 2" inizierà il programma, durante lo svolgimento del quale lampeggerà la relativa SPIA (segnalazione di programma in corso). INDICATORE PROGRAMMA IN CORSO (solo su alcuni modelli) Durante lo svolgimento del programma una luce lampeggiante viene proiettata sul pavimento, sotto l’angolo destro della porta. Al termine del programma la luce si spegne, per ridurre i consumi di stand-by.Istruzioni per l'utente

EN 60436 Programma di lavaggio con più bassi consumi di acqua ed energia, consigliato per il lavaggio di stoviglie normalmente sporche, anche con residui secchi. Lavaggio a 48°C Risciacquo freddo Risciacquo a 44°C(2)/70°C Asciugatura 280 8,5 0,73 2 AUTO

Programma di lavaggio per stoviglie miste e pentole con sporco normale, anche con residui secchi. Selezionando il programma “AUTO” la lavastoviglie riconosce il tipo di sporco adeguando così i parametri di lavaggio in modo automatico. Il programma termina con una fase finale di asciugatura. 3 RAPIDO 60’ Programma di lavaggio rapido per stoviglie miste e pentole con sporco normale, anche con residui secchi. In 60 minuti le stoviglie vengono lavate ed asciu

ate. Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura 60 9 1,40 4 IGIENE

Programma molto intenso per il lavaggio di piatti, pentole, padelle, taglieri, biberon. Ideale per stoviglie utilizzate da bambini o soggetti allergici per ottenere un livello più elevato di

iene. Prelavaggio caldo Lavaggio a 70°C 2 Risciacqui freddi Risciacquo a 75°C Asciugatura 130 15 1,60 5 INTENSIVO

Programma indicato per il lavaggio di piatti, pentole e padelle molto sporchi, anche con residui secchi. Prelavaggio caldo Lavaggio a 70°C 2 Risciacqui freddi Risciacquo a 70°C Asciu

atura 154 14,5 1,50 IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti. I valori forniti per i programmi diversi dal programma ECO, sono solo indicativi. IGIENE aumenta la temperatura del risciacquo finale per ottenere un livello più elevato di igiene. Indicato per il lavaggio intensivo di piatti, pentole, padelle, taglieri, biberon. Ideale per stoviglie utilizzate da bambini o soggetti allergici

Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo di lavaggio non si avvia.Istruzioni per l'utente

PROGRAMMI ADDIZIONALI (leggere il paragrafo che ne spiega il funzionamento)

ACQUA LITRI ENERGIA KWh (1) 6 RAPIDO 27’ Programma di lavaggio rapido per stoviglie poco sporche, lavate subito dopo l'uso. Lavaggio a 38°C Risciacquo a 50°C 27 6,5 0,70

7 AMMOLLO Programma consigliato per il risciacquo delle stoviglie in attesa di un ulteriore ciclo di lavaggio. Prelavaggio freddo 15 3,5 0,02

8 NOTTE Programma di lavaggio indicato per il lavaggio di stoviglie normalmente sporche, anche con residui secchi. Garantisce la massima riduzione della rumorosità percepita, è quindi consigliato per il funzionamento durante le ore notturne. Lavaggio a 55°C Risciacquo freddo Risciacquo a 55°C(2)/65°C Asciugatura 269 (2)/

9 UNIVERSALE Programma di lavaggio per stoviglie miste e pentole con sporco normale, anche con residui secchi. Prelavaggio freddo Lavaggio a 65°C Risciacquo freddo Risciacquo a 55°C(2)/70°C Asciugatura 150 (2)/

10 CRISTALLI Programma di lavaggio per calici e porcellane con sporco leggero. Ideale quando si desiderano cristalli brillanti Lavaggio a 45°C 2 risciacqui freddi Risciacquo a 55°C(2)/70°C Asciugatura 126 (2)/

IMPORTANTE: leggere la tabella “NOTE E RIFERIMENTI” alle pagg. seguenti. I valori forniti per i programmi diversi dal programma ECO, sono solo indicativi.

Se la porta della lavastoviglie è aperta, o chiusa non correttamente, il ciclo di lavaggio non si avvia.Istruzioni per l'utente

Effettuare l'ammollo solo con carico parziale. Le opzioni non sono utilizzabili con il programma ammollo. DRY PLUS si attiva automaticamente se il programma selezionato è compatibile con l’opzione.

ECO: programma standard secondo la norma EN 60436. Se presente, viene utilizzata l'opzione DRY PLUS. Il programma ECO è adatto al lavaggio di stoviglie mediamente sporche. Per questo uso è il programma più efficiente in termini di consumo combinato di energia e acqua, e viene utilizzato per valutare la conformità alla legislazione UE sull'ecodesign. (1) Consumo e durata dei programmi sono stati misurati in base a quanto previsto dalla norma EN 60436. I valori possono cambiare in funzione della temperatura dell’acqua in ingresso e ambiente, tipo e quantità delle stoviglie. (2) Opzione DRY PLUS selezionata (default)/non selezionataIstruzioni per l'utente

3.2 Programmi di lavaggio

Prima di avviare un programma di lavaggio verificare che: x Il rubinetto dell'acqua sia aperto. x Nel serbatoio del dolcificatore vi sia sale rigenerante. x Nel distributore sia stata immessa la dose adeguata di detersivo. x I cestelli siano stati caricati correttamente. x Gli irroratori ruotino liberamente e senza impedimenti. x Lo sportello della lavastoviglie sia ben chiuso.

Attenzione: durante la fase iniziale del programma di lavaggio non si percepisce il funzionamento degli irroratori perché la loro rotazione inizia circa 5 minuti dopo lo start. Si tratta del normale svolgimento del ciclo di lavaggio.

OPZIONE PROGRAMMI ADDIZIONALI

L'opzione selezionata insieme ad un qualsiasi programma di lavaggio permette di attivare una serie di programmi aggiuntivi. Dopo avere selezionato il programma desiderato premere il pulsante (la spia si illumina). Si disattiva automaticamente al termine del programma.

DRY PLUS Grazie all'apertura automatica della porta consente un’asciugatura ottimale anche con basse temperature di risciacquo, consentendo un significativo risparmio di energia. Al termine del programma di lavaggio la porta si apre lentamente di alcuni centimetri. Tra la fase di risciacquo finale e la fine del programma, la lavastoviglie rimane in una fase di inattività per permettere la corretta asciugatura (il display mostra il tempo mancante alla fine del ciclo). L’apertura della porta in questa fase comporta l’interruzione del programma. La fine del programma è segnalata da un breve segnale acustico e dal lampeggio delle spie dei programmi nr.4 e nr.5. Si attiva automaticamente se il programma selezionato è compatibile con l’opzione. E’ possibile disattivarla prima di dare l’avvio al programma.Istruzioni per l'utente

Lo spazio necessario per consentire l'apertura della porta deve essere libero. L'apertura e la chiusura della porta non devono essere forzate prima del termine effettivo del programma di lavaggio.

Adatta in caso di poche stoviglie da lavare, consente un risparmio di energia elettrica e riduce la durata del programma. Le stoviglie andranno disposte in entrambi i cesti, e nel distributore detersivo andrà introdotta una quantità inferiore rispetto a quella utilizzata per il carico completo.

OPZIONE “Flexi Tabs” Specifica per il lavaggio con detergenti multifunzione, contenenti anche sale e brillantante ecc. Con l’opzione selezionata, sale e brillantante non verranno erogati, anche se presenti nei relativi serbatoi. Se i serbatoi sono vuoti le spie rimarranno accese.

Per maggiori informazioni si veda quanto indicato sulla confezione del detergente. IMPORTANTE: quando non è più richiesta l’opzione deve essere disattivata premendo il relativo pulsante (la spia si spegne)

Questi prodotti non sono adatti all’utilizzo con acqua troppo “dura”. Se la durezza impostata è superiore ad H3, attivando l’opzione la relativa spia lampeggia, per segnalare utilizzo non corretto, che non pregiudica il funzionamento, ma potrebbe causare risultati di lavaggio non ottimali.

DELAY Consente di programmare l’avvio della lavastoviglie nella fascia oraria desiderata (es. notturna). Premere il pulsante DELAY per ritardare l'avvio di 3,6,9 (12) ore. Per annullare l'impostazione premere più volte il pulsante sino a quando le spie saranno spente. Non è possibile selezionare l’opzione a programma già avviato. Alla chiusura della porta la lavastoviglie eseguirà un prelavaggio, terminato il quale entrerà in funzione il “ritardo programma” impostato.Istruzioni per l'utente

x Per annullare il programma in corso è necessario, dopo aver aperto la porta, premere e tenere premuto per alcuni secondi il pulsante di SELEZIONE PROGRAMMI (3) fino all'accensione contemporanea delle spie dei programmi nr. 4 e 5 (contrassegnate da "end").

x Richiudere la porta. x Dopo circa 1 minuto la macchina si porta a fine ciclo.

Per modificare un programma in corso è sufficiente aprire la porta e selezionare il nuovo programma. Chiudendo nuovamente la porta la lavastoviglie esegue automaticamente il nuovo programma.

x Utilizzare la lavastoviglie sempre a pieno carico. x Non lavare le stoviglie in acqua corrente. Il lavaggio delle stoviglie in una lavastoviglie domestica consuma solitamente meno energia e acqua nella fase di utilizzo rispetto al lavaggio a mano quando la lavastoviglie domestica è utilizzata secondo le istruzioni del produttore. x Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico. x Non effettuare alcun risciacquo preliminare in quanto aumenta il consumo di acqua e di energia. x Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda fino a 60°C.Istruzioni per l'utente

PER RIDURRE I CONSUMI DI DETERSIVO! … E RISPETTARE L'AMBIENTE I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema dal punto di vista ecologico. Per evitare un eccessivo consumo di detersivo, ma anche di energia elettrica, è consigliabile: x differenziare le stoviglie più delicate da quelle più resistenti ai detersivi aggressivi e alle alte temperature; x non versare il detersivo direttamente sulle stoviglie.

Nel caso in cui fosse necessario aprire la porta durante la fase di lavaggio, il programma verrà interrotto, la relativa spia continuerà a lampeggiare ed un segnale acustico avviserà che il ciclo non è terminato. Sarà necessario attendere circa 1 minuto prima di chiudere la porta per fare ripartire il programma. Alla chiusura della porta il programma riprenderà dal punto in cui era stato interrotto. E' opportuno compiere questa operazione solamente se necessario, perché potrebbe provocare irregolarità nello svolgimento del programma.

SPEGNIMENTO Alla fine del programma la lavastoviglie emette un breve segnale acustico ed inoltre le spie relative ai programmi nr. 4 e 5 (contrassegnate da "end") lampeggiano.

Lo spegnimento della macchina si ottiene aprendo la porta e premendo il pulsante di ACCENSIONE/SPEGNIMENTO (1).

GESTIONE DELL’ENERGIA

Dopo 5 minuti di inattività (ciclo di lavaggio terminato, interrotto, oppure impostato ma non avviato), la lavastoviglie si porta in uno stato di stand-by per ridurre il consumo di energia. In questo stato la visualizzazione della lavastoviglie (spie o display secondo i modelli) viene riproposta più lentamente (1 accensione ogni 5 secondi).

ESTRAZIONE DELLE STOVIGLIE

Al termine del programma di lavaggio attendere almeno 20 minuti prima di estrarre le stoviglie, per consentire che si raffreddino. Per evitare che eventuali gocce d'acqua rimaste nel cestello superiore possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è consigliabile vuotare prima il cestello inferiore.Istruzioni per l'utente

Dopo aver installato correttamente la lavastoviglie, predisporla affinché possa entrare in funzione eseguendo le seguenti operazioni: x Regolare il dolcificatore dell’acqua; x Introdurre sale rigenerante; x Introdurre brillantante e detersivo.

4.1 Uso del dolcificatore dell'acqua

La quantità di calcare contenuto nell'acqua (indice di durezza dell'acqua) è responsabile delle macchie biancastre sulle stoviglie asciutte, le quali, con l'andar del tempo, tendono a diventare opache. La lavastoviglie è equipaggiata con un dolcificatore automatico che, utilizzando sale rigenerante specifico, sottrae all'acqua le sostanze indurenti.

Utilizzando acqua di durezza media il caricamento con nuovo sale andrà effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una capacità di circa 1 Kg di sale in grani. Alcuni modelli sono dotati di un indicatore ottico di mancanza sale. In questi modelli il tappo del serbatoio sale contiene un galleggiante di colore verde che scende al diminuire della concentrazione di sale nell’acqua del serbatoio. Quando l’indicatore verde non è più visibile è necessario aggiungere sale. Il serbatoio è situato sul fondo della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo del serbatoio ruotandolo in senso antiorario e versare il sale usando l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo rimuovere gli eventuali residui di sale in prossimità dell'apertura.

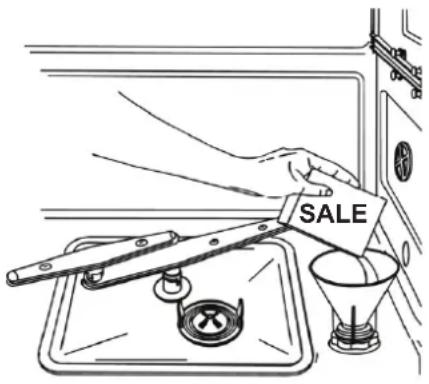

x Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel serbatoio anche un litro d'acqua. x Dopo ogni riempimento del serbatoio, assicurarsi che il tappo venga richiuso con cura. La miscela d'acqua e detersivo non deve penetrare nel serbatoio del sale, poiché ciò comprometterebbe il funzionamento dell'impianto di rigenerazione. In questo caso la garanzia non sarebbe più valida. x Utilizzare solamente sale rigenerante per lavastoviglie domestiche. Se si adopera sale in pastiglie non riempire completamente il serbatoio. SALEIstruzioni per l'utente

x Non utilizzare sale alimentare, perché contiene sostanze non solubili, che con l'andar del tempo possono compromettere l'impianto di decalcificazione. x Quando necessario, eseguire l'operazione di caricamento del sale prima di avviare il programma di lavaggio; in tal modo la soluzione salina in esubero verrà subito rimossa dall'acqua; una permanenza prolungata d'acqua salata all'interno della vasca di lavaggio può provocare fenomeni di corrosione.

Fare attenzione a non confondere le confezioni di sale con quelle di detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il dolcificatore.

La regolazione avviene tramite il PULSANTE SELEZIONE PROGRAMMI (3). Tenere premuto il pulsante fino al lampeggio dell’INDICATORE REGOLAZIONE DUREZZA ACQUA (4). Le SPIE PROGRAMMA SELEZIONATO (2) indicano la regolazione corrente. Singole pressioni sul pulsante modificano la selezione secondo la sequenza della tabella seguente:

In seguito alla regolazione o alla visualizzazione di quella impostata è sufficiente lasciare inattivo il pulsante per alcuni secondi, la lavastoviglie ritorna automaticamente alla condizione standard uscendo dalla modalità di regolazione.Istruzioni per l'utente

Richiedere le informazioni relative al grado di durezza dell'acqua all'azienda idrica erogatrice. Regolazione di default: 16-21°dH – 28-37°dF

4.2 Uso del distributore di brillantante e detersivo

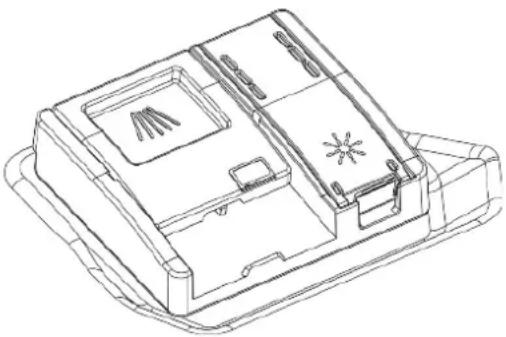

Il distributore di detersivo ed il dosatore di brillantante si trovano nella parte interna dello sportello: a sinistra il distributore e a destra il dosatore.

Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà immessa nel distributore la dose adeguata di detersivo. Il brillantante per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.Istruzioni per l'utente

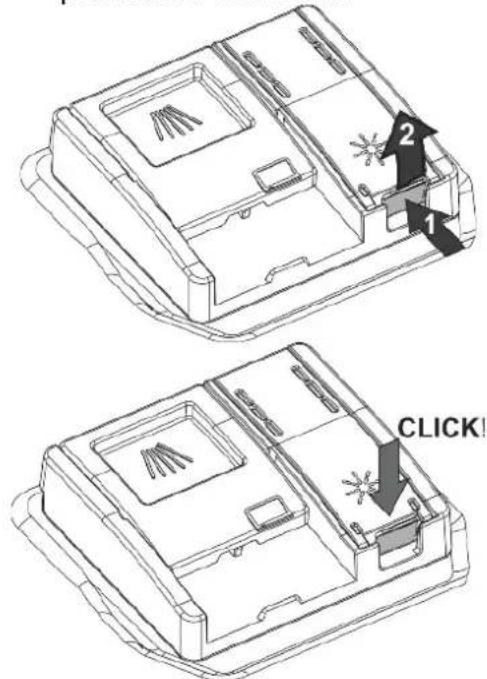

Il brillantante accelera l'asciugatura delle stoviglie ed impedisce la formazione di macchie e depositi calcarei; viene aggiunto automaticamente all'acqua durante l'ultimo risciacquo, dal serbatoio che si trova sul lato interno della porta. Per aggiungere il brillantan x Aprire il contenitore, premendo e sollevando la linguetta sul coperchio. x Introdurre il brillantante fino a riempire il contenitore. Aggiungere nuovamente il brillantante quando si illumina la spia di segnalazione mancanza di brillantante. x Chiudere il coperchio, si sente lo scatto di chiusura. x Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe provocare schiuma.Istruzioni per l'utente

La regolazione avviene tramite il PULSANTE SELEZIONE PROGRAMMI (5). Tenere premuto il pulsante fino al lampeggio dell’INDICATORE DOSAGGIO BRILLANTANTE. Le SPIE PROGRAMMA SELEZIONATO indicano la regolazione corrente. Singole pressioni sul pulsante modificano la selezione secondo la sequenza della tabella seguente:

In seguito alla regolazione o alla visualizzazione di quella impostata è sufficiente lasciare inattivo il pulsante per alcuni secondi, la lavastoviglie ritorna automaticamente alla condizione standard uscendo dalla modalità di regolazione.

azione Tutte le spie spente minimo 2ml Una spia accesa 3ml Due spie accese 4ml Tre spie accese 5ml Quattro spie accese massimo 6ml Cinque spie accese

Regolazione di default: 5ml

x La dose di brillantante andrà aumentata qualora le stoviglie lavate risultassero opache o dovessero presentare macchie circolari. x Se le stoviglie risultassero invece appiccicose o dovessero presentare striature biancastre, occorrerà ridurre la dose di brillantante.Istruzioni per l'utente

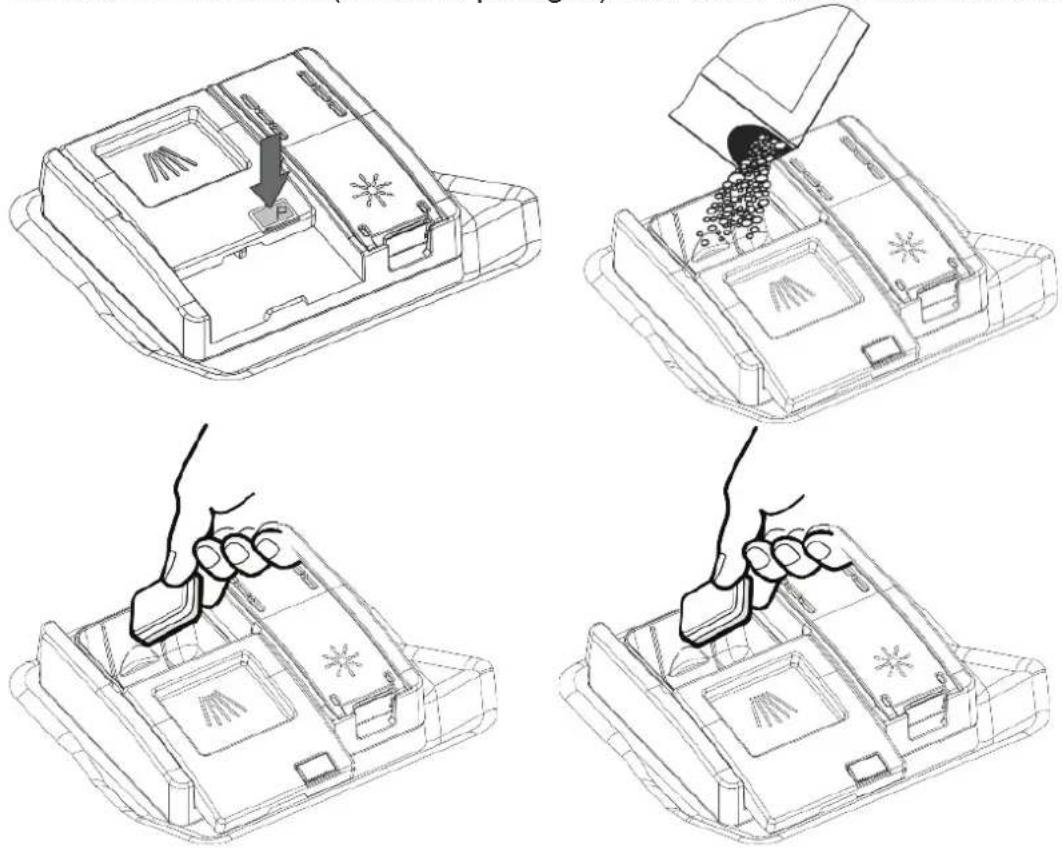

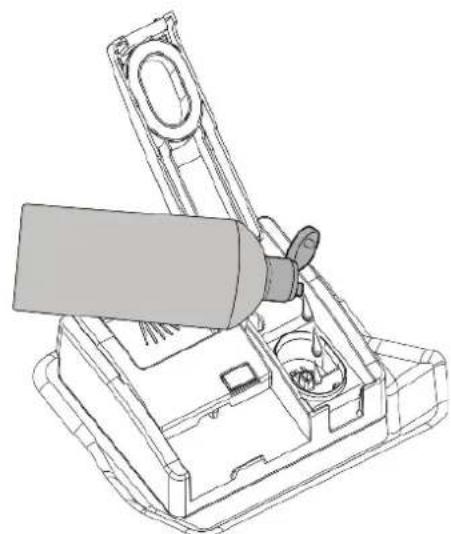

Per aprire il coperchio del distributore di detersivo premere leggermente il pulsante P. Introdurre il detersivo o la pastiglia e richiudere il coperchio, facendolo slittare fino allo scatto di arresto. Durante il lavaggio il distributore verrà aperto automaticamente. Introdurre il detersivo (anche in pastiglia) solo con il contenitore asciuttoIstruzioni per l'utente

x Quando si seleziona un programma con prelavaggio caldo (leggere la tabella programmi), introdurre una quantità supplementare di detersivo nella cavità G/H (secondo i modelli). x Utilizzare esclusivamente detersivi specifici per lavastoviglie. x Conservare le confezioni di detersivo ben chiuse in luogo asciutto, per impedire la formazione di grumi che comprometterebbero i risultati di lavaggio. Dopo aperte, le confezioni non devono essere conservate troppo a lungo, il detersivo perde di efficacia. x Non usare detersivi per lavare i piatti a mano potrebbero compromettere il funzionamento della lavastoviglie. x Dosare correttamente la quantità di detersivo. Una insufficiente quantità di detersivo causa una incompleta eliminazione dello sporco, mentre una quantità eccessiva non aumenta l'efficacia del lavaggio, ma rappresenta soltanto uno spreco. Per la tutela dell'ambiente consigliamo l'impiego di detersivi senza fosfati o cloro.

L’introduzione di detersivo, anche liquido, nel serbatoio del brillantante, provocherà il danneggiamento della lavastoviglie.

4.3 Avvertenze e consigli generali

Prima di procedere al primo lavaggio con la lavastoviglie è opportuno leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da lavare e la loro sistemazione. Generalmente non sussistono limitazioni per il lavaggio delle stoviglie d’uso domestico, ma in alcuni casi si dovrà tenere conto delle loro caratteristiche. Prima di posizionare le stoviglie nei cesti è necessario: x Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero oltre che intasare il filtro, provocare danni alla pompa di lavaggio. x Mettere a mollo le pentole o le padelle che presentano sul fondo residui bruciati di cibo in modo tale che i residui si stacchino più facilmente; quindi collocarle nel CESTO INFERIORE. Prelevare le stoviglie sotto l’acqua corrente prima di caricarle nei cesti rappresenta un inutile spreco di acqua. Una corretta sistemazione delle stoviglie assicura buoni risultati di lavaggio.Istruzioni per l'utente

ATTENZIONE! x Assicurarsi che le stoviglie siano ben ferme e non possano ribaltarsi e che non ostacolino la rotazione degli irroratori durante il funzionamento; x Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero bloccare gli irroratori o la pompa di lavaggio; x I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre rivolti con l’apertura verso il basso e con le cavità oblique, per consentire lo scolo dell’acqua; x Non disporre le stoviglie le une nelle altre o che si coprano a vicenda; x Non disporre i bicchieri troppo vicini tra di loro perché toccandosi potrebbero rompersi o potrebbero rimanervi delle macchie. ASSICURARSI che le stoviglie siano idonee al lavaggio in lavastoviglie. Stoviglie non idonee al lavaggio in lavastoviglie: x Pentole e stoviglie in legno: si possono rovinare a causa delle alte temperature di lavaggio; x Oggetti d’artigianato: sono raramente adatti al lavaggio in lavastoviglie. Le temperature relativamente alte dell’acqua e i detersivi usati possono danneggiarli; x Stoviglie in plastica: le stoviglie di plastica resistenti al calore vanno lavate nel cesto superiore; x Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a macchiarsi; x Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono scolorire; x Argenteria: le stoviglie in argento possono macchiarsi; x Vetro e cristallo: in genere oggetti in vetro e cristallo possono essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e cristallo che dopo molti lavaggi possono diventare opachi e perdere la loro trasparenza; per questo tipo di materiali consigliamo di utilizzare sempre il programma meno aggressivo presente nella tabella programmi; x Stoviglie con decorazioni: gli oggetti decorati che si trovano in commercio hanno in genere una buona resistenza ai lavaggi in lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i colori impallidiscano. In caso di dubbio sulla resistenza dei colori è opportuno lavare pochi pezzi alla volta per circa un mese.Istruzioni per l'utente

4.4 Uso dei cestelli

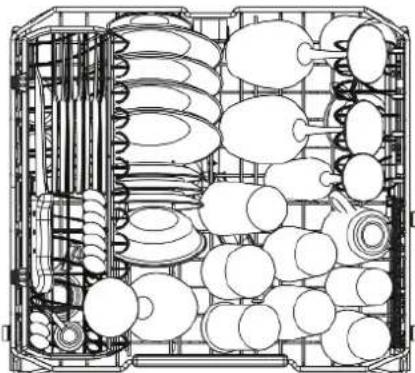

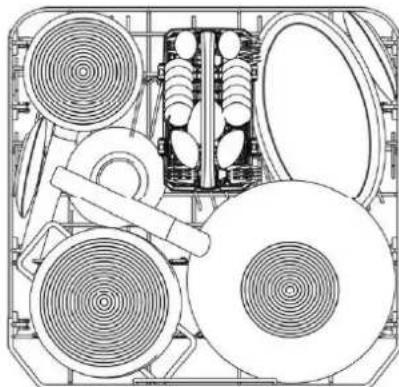

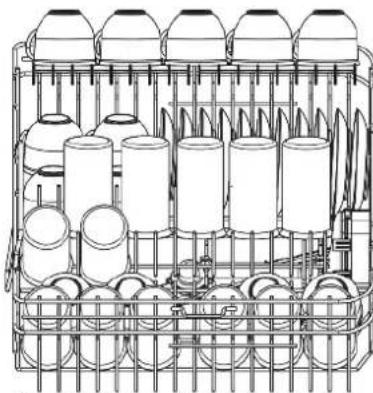

La lavastoviglie ha una capacità di 13 coperti, incluse le stoviglie per servire. CESTELLO INFERIORE Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima intensità, andrà quindi destinato al contenimento delle stoviglie più "difficili" e maggiormente sporche. Sono consentite tutte le combinazioni e varietà di carico, purché si abbia cura di disporre le stoviglie, le pentole e i tegami in modo tale che tutte le superfici sporche siano esposte ai getti d'acqua provenienti dal basso.

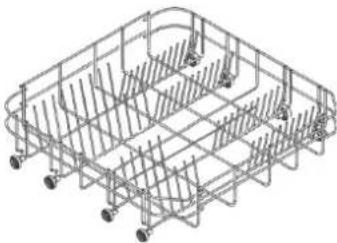

Con supporti fissi Per sfruttare al massimo lo spazio nel cestello, quando vengono caricate stoviglie di grandi dimensioni, alcuni modelli sono dotati di supporti per piatti ribaltabili in 2 o 4 settori.

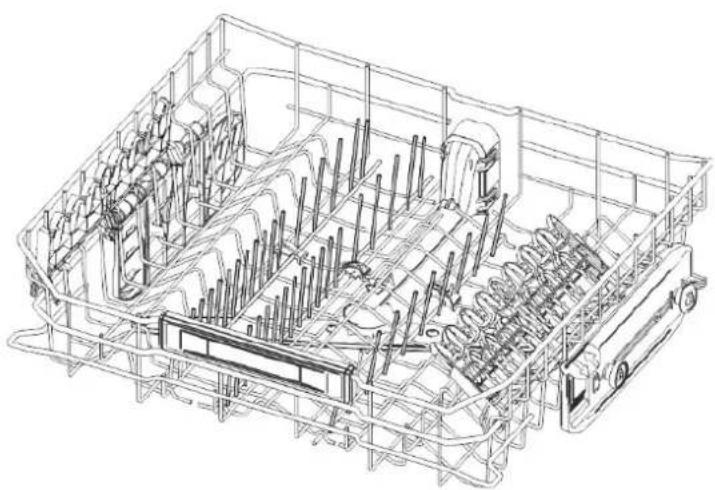

Con supporti ribaltabili

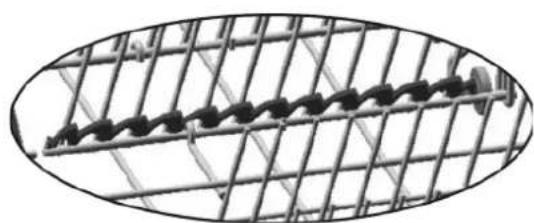

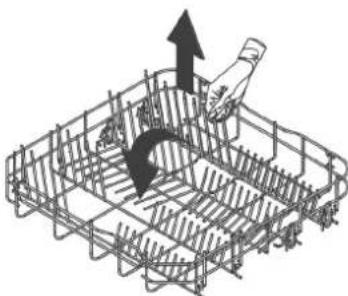

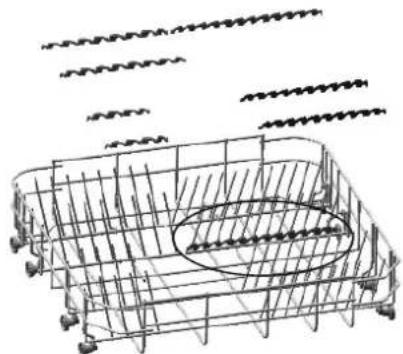

Alcuni modelli sono equipaggiati di inserti cesto inferiore utili a migliorare l’asciugatura dei piatti. Gli inserti si trovano nel sacchetto accessori, per utilizzarli è sufficiente infilarli nelle apposite sedi come indicato in figura.Istruzioni per l'utente

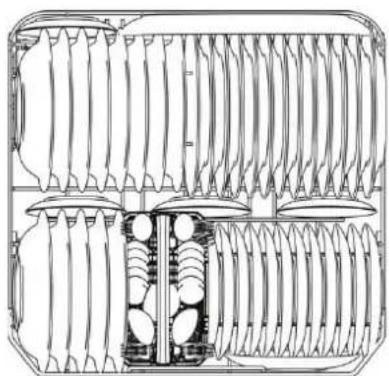

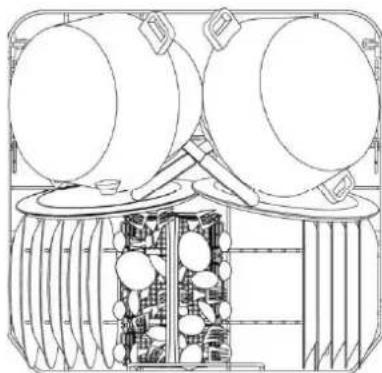

Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da portata. Le pentole, i tegami e i relativi coperchi vanno collocati capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga sempre uno spazio tra essi. Esempi di caricamento:

CESTELLO SUPERIORE E' consigliabile caricare il cestello superiore con stoviglie piccole o di media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o tè, scodelle basse ed oggetti leggeri. Qualora il cestello superiore venisse utilizzato nella posizione più bassa, potrà essere caricato anche con piatti di servizio, purché siano poco sporchi.

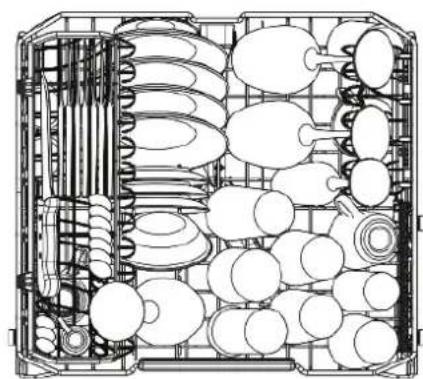

CARICAMENTO DEL CESTELLO SUPERIORE

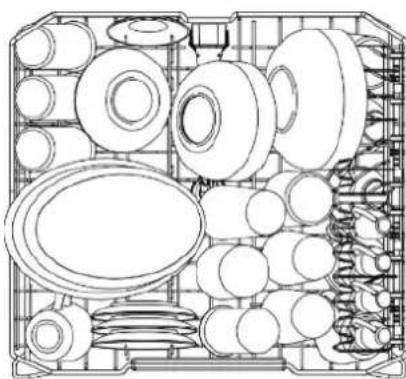

Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello potrà essere caricato con tazze e bicchieri disposti su due piani. Al centro si possono sistemare piatti e piattini infilandoli verticalmente negli appositi supporti. Esempi di caricamento:Istruzioni per l'utente

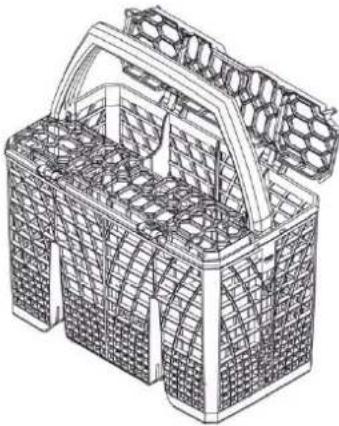

E’ destinato a contenere le posate di ogni genere, escluse quelle di lunghezza tale da interferire con l’irroratore superiore. Le posate vanno disposte negli appositi spazi delle griglie superiori per consentire un ottimale passaggio dell’acqua. Forchette e cucchiai vanno posizionati con il manico verso il basso, prestando attenzione a non ferirsi con i rebbi delle forchette. I coltelli vanno posizionati nell’apposito vassoio sul cesto superiore o nel cassetto porta posate se presenti (dipende dal modello acquistato), in caso contrario posizionarli con i manici verso l’alto. Mestoli, cucchiai in legno e coltelli da cucina possono essere sistemati nel cestello superiore, facendo attenzione che la punta dei coltelli non sporga dal cestello. Le griglie superiori posso essere aperte per inserire ad esempio piccoli oggetti.

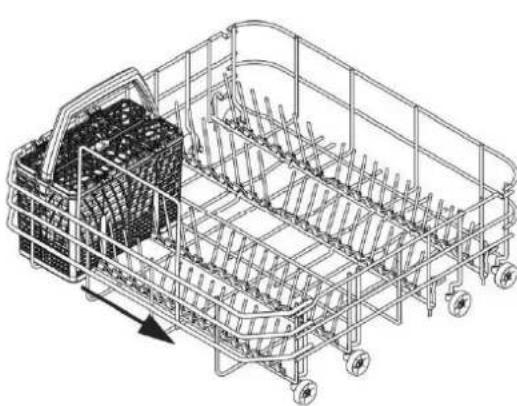

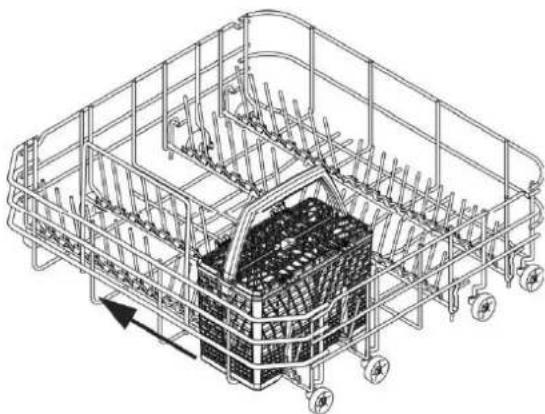

Il cestino scorre in senso trasversale e può essere posizionato in qualsiasi punto consentendo un ottimale sfruttamento dello spazio nel cesto inferiore.Istruzioni per l'utente

Se gli inserti del cesto inferiore sono reclinabili è consigliabile abbassarli per facilitare il carico.Istruzioni per l'utente

EQUIPAGGIAMENTO CESTO SUPERIORE

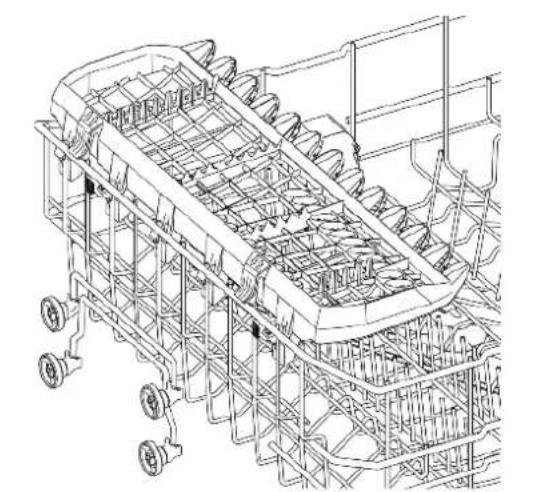

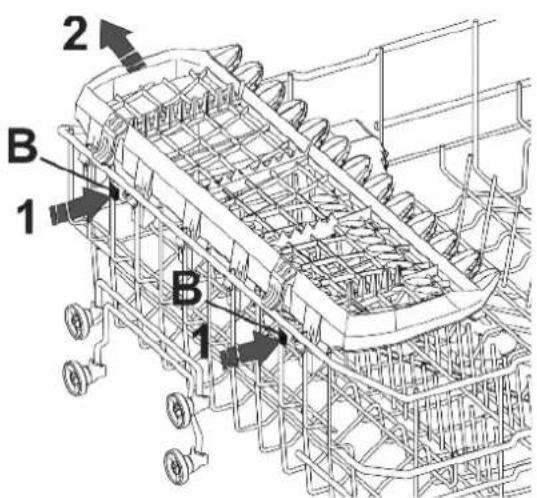

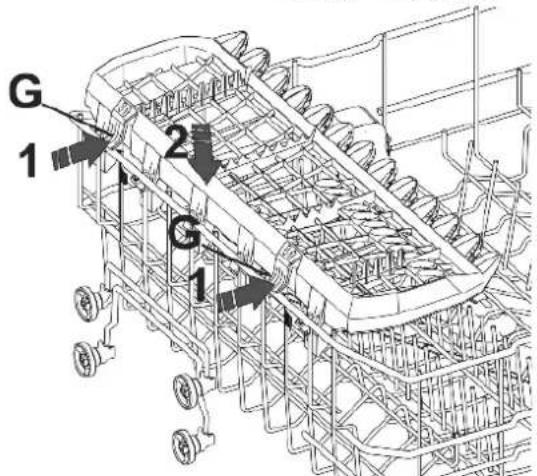

(secondo il modello) Vassoio porta posate Per coltelli, cucchiaini (da caffè e da dessert) e oggetti lunghi. Le estremità sono destinate a trattenere i bicchieri a stelo lungo. - Può essere smontato premendo e spingendo contemporaneamente le levette di sblocco (B). - Deve essere abbassato se il cesto superiore è regolato nella posizione più alta. Premere contemporaneamente gli agganci (G).Istruzioni per l'utente

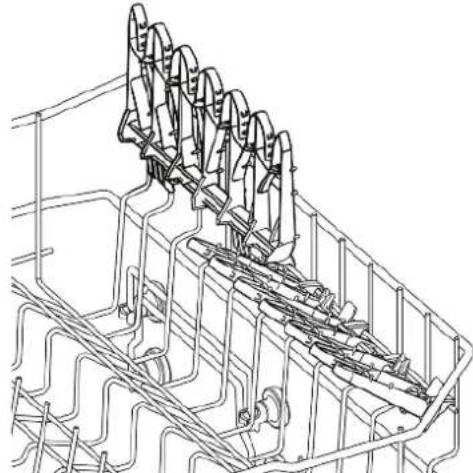

Ribaltine Per tazze, tazzine ed oggetti lunghi. Le estremità sono destinate a trattenere i bicchieri a stelo lungo In caso di inutilizzo possono essere sollevate (fino allo scatto di arresto) in posizione verticale.

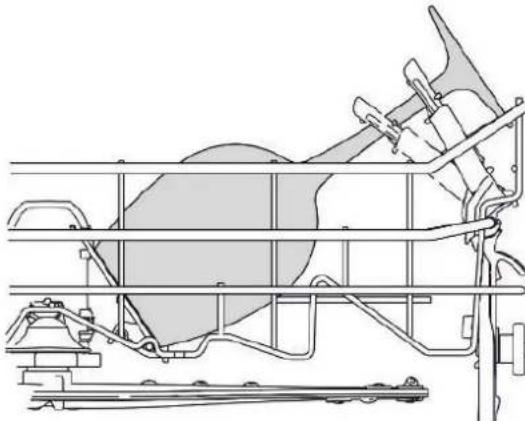

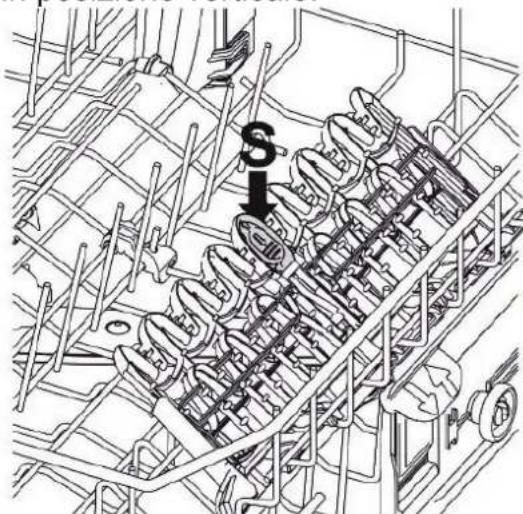

Ribaltine scorrevoli Per piccoli oggetti, tazze e tazzine. Possono essere utilizzate chiuse o aperte (tirare la parte superiore, scorrevole). Per chiuderle premere lo sblocco (S) e farle scorrere verso il basso. Le estremità sono destinate a trattenere i bicchieri a stelo lungo (anche se chiuse). In caso di inutilizzo possono essere sollevate (fino allo scatto di arresto) in posizione verticale.Istruzioni per l'utente

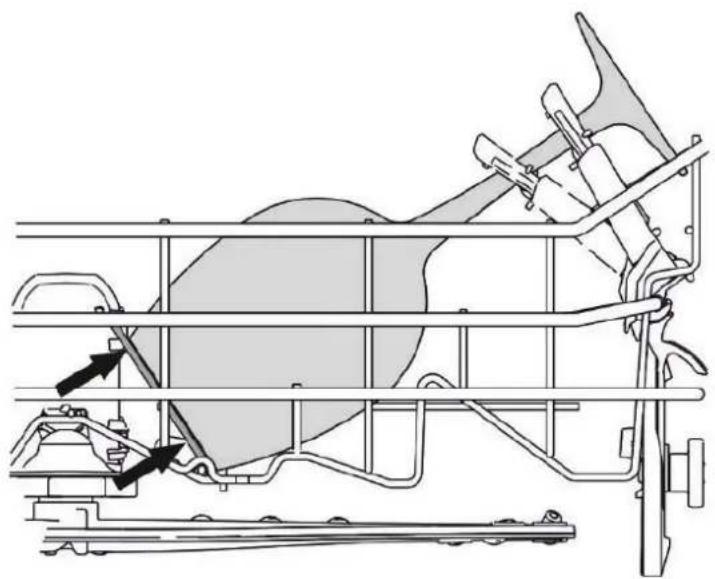

Supporti ribaltabili Possono essere bloccati in verticale, appoggiati sul fondo del cesto se inutilizzati, oppure disposti in posizione intermedia, secondo le esigenze. Il supporto singolo di destra è ideale come appoggio dei bicchieri a stelo lungo.Istruzioni per l'utente

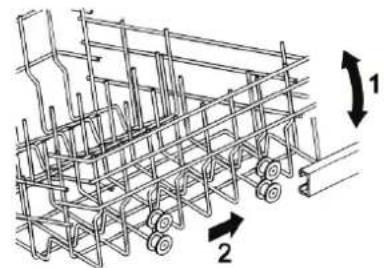

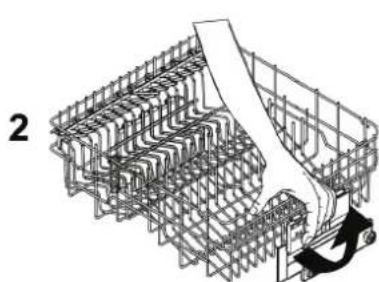

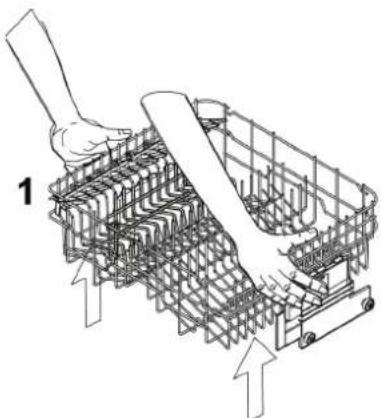

Il cesto superiore è regolabile in altezza per consentire il posizionamento, nel cesto inferiore, di piatti o stoviglie di grosse dimensioni. La regolazione può essere di tipo A o B, secondo il modello di lavastoviglie acquistato. Versione A: ad estrazione regolabile su due posizioni. x Estrarre entrambe le guide cestello. x Togliere i fermi, sganciandoli come indicato in figura. x Estrarre il cestello. x Inserire nella guida la coppia di ruote superiore o inferiore, secondo la regolazione desiderata. x Riposizionare i fermi nella posizione originale. Lato sinistro e destro del cestello devono essere posizionati sempre alla stessa altezza.

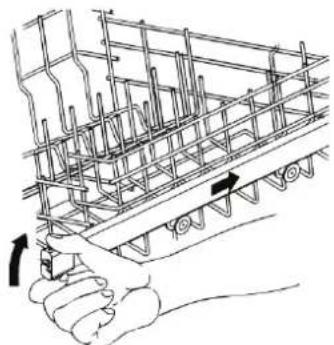

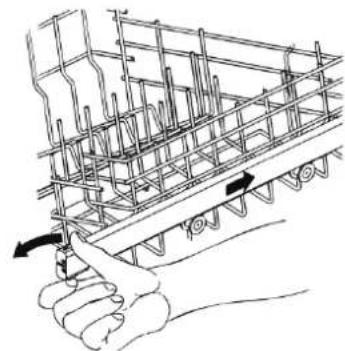

Versione B: regolabile su tre posizioni su entrambi i lati. I lati del cestello devono essere posizionati sempre alla stessa altezza. x Sollevare il cesto tirando dal bordo superiore (1), fino al primo o secondo scatto secondo l'altezza desiderata. x Abbassare il cesto dopo averlo sbloccato, tirando la leva di sblocco (2). La regolazione è possibile anche con il cestello carico, in questo caso quando lo si abbassa è preferibile trattenerlo con una mano per evitare colpi alle stoviglie.Istruzioni per l'utente

Prima di effettuare la manutenzione dell'apparecchio, staccare la spina o togliere tensione tramite il dispositivo di interruzione onnipolare.

5. Avvertenze e consigli generali

Evitare l'utilizzo di detergenti abrasivi o acidi. Le superfici esterne e la controporta della lavastoviglie andranno pulite ad intervalli regolari con uno straccio morbido inumidito o con un normale detergente per superfici verniciate. Le guarnizioni di tenuta dello sportello andranno pulite con una spugna inumidita. Periodicamente (una o due volte all’anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi si può depositare utilizzando un panno morbido e dell’acqua.

PULIZIA DEL FILTRO DI ENTRATA ACQUA

Il filtro di entrata acqua A posto all'uscita del rubinetto necessita periodicamente di essere pulito. Dopo aver chiuso il rubinetto di erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro A e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro A nella propria sede e riavvitare accuratamente il tubo di carico acqua.

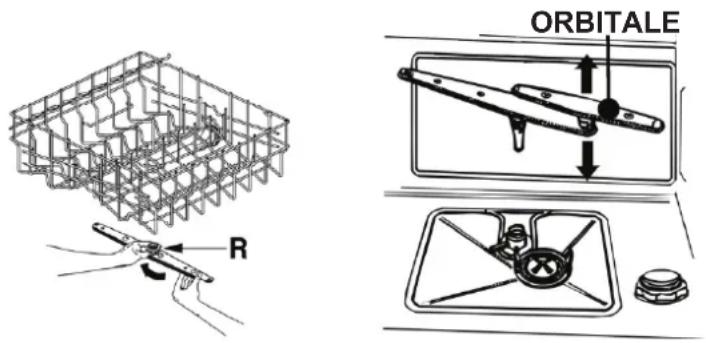

Gli irroratori sono facilmente asportabili per consentire la periodica pulizia degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e reinserirli accuratamente nelle proprie sedi, verificando che il loro movimento circolare non venga in alcun modo impedito. x Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R. x Per estrarre l'irroratore orbitale occorre afferrare il braccio più lungo e sollevare verso l'alto l'orbitale. Lavare i bracci sotto un getto d'acqua corrente e reinserirli accuratamente nella propria sede. A rimontaggio avvenuto verificare che i bracci girino liberamente. In caso contrario verificare che siano stati montati correttamente.

ORBITALEIstruzioni per l'utente

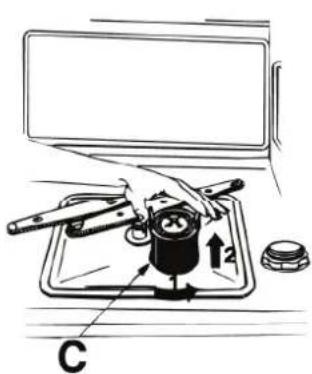

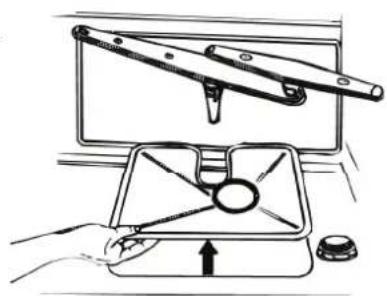

x E' opportuno procedere periodicamente all'ispezione del filtro centrale C e, se necessario, pulirlo. Per estrarlo occorre afferrare le linguette, ruotare in senso antiorario e sollevare verso l'alto; x spingere da sotto il filtro centrale D per estrarlo dal micro filtro; x separare le due parti che compongono il filtro in plastica premendo il corpo del filtro nella zona indicata dalle frecce; x togliere il filtro centrale sollevandolo.

AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE: x I filtri vanno puliti in acqua corrente con una spazzola dura. x Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi siano residui di cibo. Eventuali residui, cadendo nel pozzetto di lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure ostruire gli ugelli degli irroratori. x È indispensabile pulire attentamente i filtri e secondo le indicazioni sopra indicate: la lavastoviglie non può funzionare se i filtri sono otturati. x Ricollocare accuratamente i filtri nella propria sede, al fine di evitare danni alla pompa di lavaggio. SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA: x Effettuare il programma di ammollo per due volte consecutivamente. x Staccare la spina dalla presa di corrente. x Lasciare leggermente aperto lo sportello, in modo tale da impedire la formazione di cattivi odori all’interno della vasca di lavaggio. x Riempire il dosatore di brillantante per il risciacquo. x Chiudere il rubinetto dell’acqua.Istruzioni per l'utente

PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA SOSTA: x Controllare che nella tubazione non siano depositati fanghiglia o ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di alimentazione per alcuni minuti. x Reinserire la spina alla presa di corrente. x Riallacciare il tubo flessibile di alimentazione acqua e riaprire il rubinetto.

ELIMINAZIONE DI PICCOLI INCONVENIENTI

In alcuni casi è possibile eliminare personalmente eventuali piccoli inconvenienti con l’aiuto delle seguenti istruzioni: Se il programma non si avvia verificare che: x la lavastoviglie sia allacciata alla rete elettrica; x l’erogazione di energia elettrica non sia stata interrotta; x il rubinetto dell’acqua sia aperto; x la porta della lavastoviglie sia stata chiusa correttamente. x la porta non si chiude > La serratura della porta è scattata > Chiudere la porta con maggiore forza. Se nella lavastoviglie ristagna acqua verificare che: x il tubo di scarico non sia piegato; x il sifone dello scarico non sia otturato; x i filtri della lavastoviglie non siano intasati. Se le stoviglie non risultano pulite verificare che: x sia stato introdotto detersivo ed in quantità adeguata; x vi sia sale rigenerante nell’apposito serbatoio; x le stoviglie siano state disposte correttamente; x il programma selezionato fosse adatto al tipo e grado di sporco delle stoviglie; x tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi; x i fori di uscita dell’acqua dagli irroratori non siano intasati; x qualche oggetto non abbia bloccato la rotazione degli irroratori.Istruzioni per l'utente

Se le stoviglie non si asciugano o rimangono opache verificare che: x vi sia brillantante nell’apposito contenitore; x la regolazione dell’erogazione dello stesso sia corretta; x il detersivo utilizzato sia di buona qualità e non abbia perso le sue caratteristiche (per.es. per scorretta conservazione, a scatola aperta). x Stoviglie in materiale sintetico non asciutte. Il materiale sintetico ha una capacità di accumulo termico inferiore e perciò l’asciugatura è peggiore. Se le stoviglie presentano striature, macchie … verificare che: x la regolazione del dosaggio del brillantante non sia eccessiva. Se in vasca sono visibili tracce di ruggine: x la vasca è in acciaio resistente alla corrosione, pertanto eventuali macchie di ruggine sono dovute ad elementi esterni (pezzetti di ruggine che provengono dalle condutture dell’acqua, da pentole, posate ecc.). Per eliminare queste macchie in commercio esistono prodotti specifici. x verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi possono essere più corrosivi di altri. x verificare che il tappo del serbatoio del sale sia ben chiuso e la regolazione dell’impianto addolcitore dell’acqua sia corretta.Istruzioni per l'utente

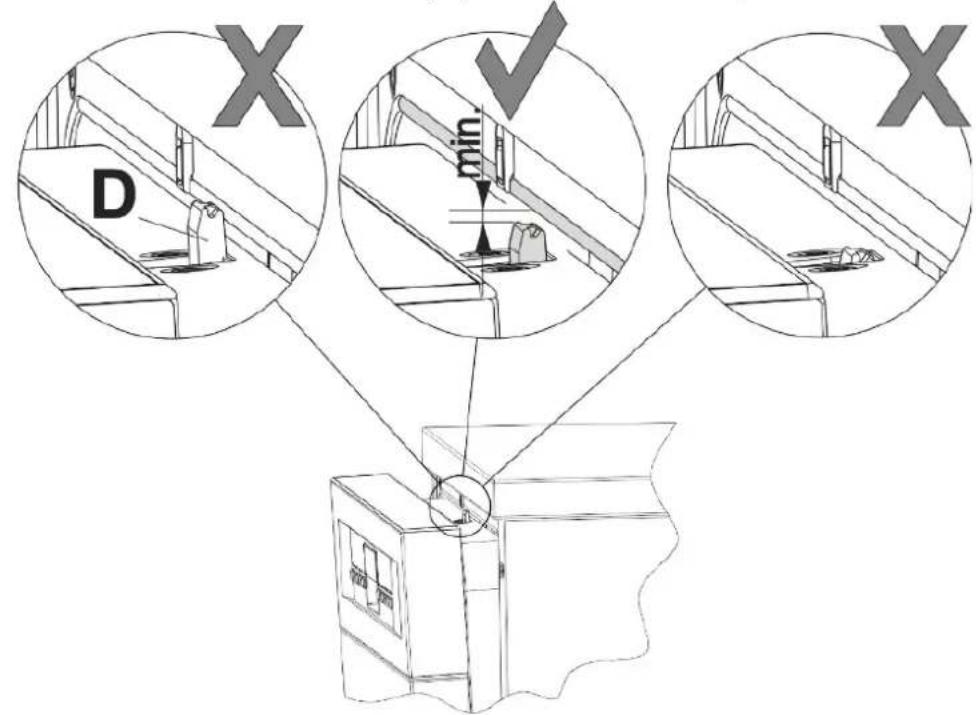

Se la porta non si chiude:

1. verificare la posizione del dente serratura (D)

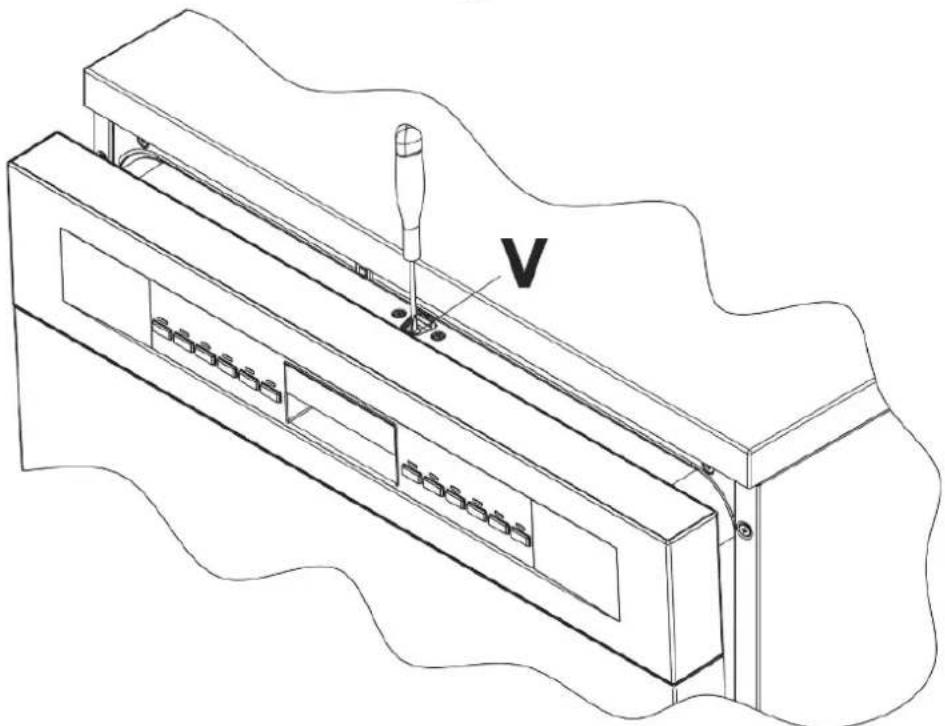

. se necessario alzarlo agendo sulla vite in plastica (V) in corrispondenza del dente.

3. verificare anche la condizione del gancio serratura (G); se non è

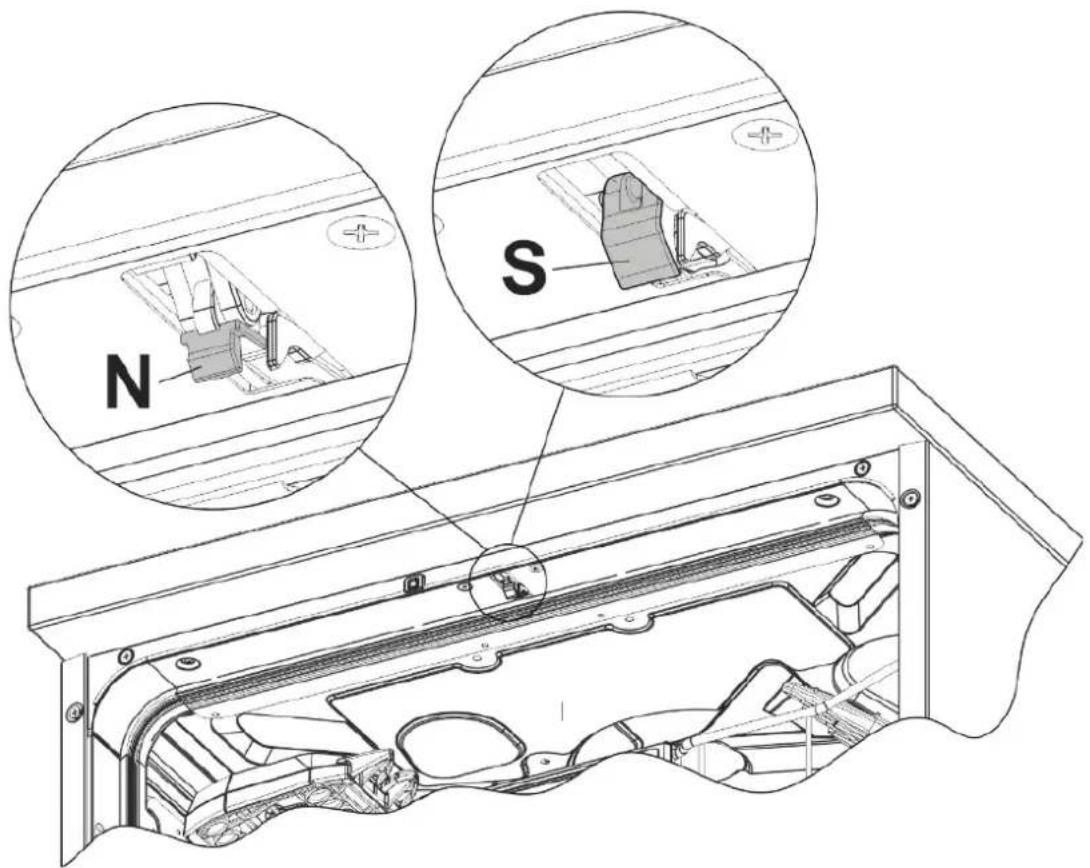

scattato (riferimento N), la porta si apre e chiude normalmente se è scattato (riferimento S), chiudere la porta con forza fino all’ottenimento del riarmo; aprire e chiudere la porta.Istruzioni per l'utente

Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di funzionamento dovessero persistere, occorrerà interpellare il centro di assistenza tecnico autorizzato più vicino. ATTENZIONE: gli interventi effettuati sull'apparecchio da personale non autorizzato non sono coperti dalla garanzia e sono a carico dell'utente.Istruzioni per l'utente

6. Rimedi alle anomalie di funzionamento

La lavastoviglie è in grado di segnalare una serie di malfunzionamenti mediante l’accensione contemporanea di più spie con il seguente significato: ANOMALIA DESCRIZIONE

Guasto acquastop E' intervenuto il sistema antiallagamento (solo per i modelli provvisti). Interviene in caso di perdite d'acqua. E' necessario rivolgersi al servizio tecnico assistenza clienti.

Livello di sicurezza E' intervenuto il sistema che limita il livello d'acqua nella lavastoviglie. Interrompere il programma in corso, spegnere la lavastoviglie. Accendere e programmare nuovamente la lavastoviglie ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia riscaldamento acqua Il riscaldamento dell'acqua non viene eseguito o eseguito in modo anomalo. Eseguire nuovamente il programma di lavaggio; se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia rilevamento temperatura acqua Interrompere il programma in corso, spegnere la lavastoviglie. Accendere e programmare nuovamente la lavastoviglie ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia carico acqua Il carico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare se i collegamenti idraulici sono corretti, che sia aperto il rubinetto di entrata dell'acqua e che il filtro non sia intasato. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia scarico acqua Lo scarico dell'acqua non viene eseguito o eseguito in modo anomalo. Verificare che il tubo di scarico non sia piegato o schiacciato e che il sifone o i filtri non siano intasati. Se il problema permane rivolgersi al servizio tecnico assistenzaIstruzioni per l'utente

ANOMALIA DESCRIZIONE

Anomalia turbinetta (solo per i modelli provvisti) Non viene misurata in modo preciso la quantità di acqua caricata. Interrompere il programma in corso, spegnere la lavastoviglie. Accendere e programmare nuovamente la lavastoviglie ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia sistema lavaggio alternato Interrompere il programma in corso, spegnere la lavastoviglie. Accendere e programmare nuovamente la lavastoviglie ed avviare il ciclo di lavaggio. Se il problema permane rivolgersi al servizio tecnico assistenza clienti.

Anomalia sistema di carico dell'acqua È necessario rivolgersi al servizio tecnico assistenza clienti. E11 La motopompa di lavaggio non funziona

Spia lampeggiante In caso del verificarsi di una situazione di allarme, la macchina interrompe il programma in corso segnalando l’anomalia. x li allarmi E1, E2, E3, E4, E8, E9 provocano la conclusione immediata del programma in corso. x Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta la causa, riprendono l’esecuzione del programma. x L’allarme E7 viene visualizzato alla fine del ciclo che viene comunque portato a termine dato che non viene pregiudicato il funzionamento della lavastoviglie. x E11: Rivolgersi al servizio tecnico assistenza clienti. Per “azzerare” un allarme è necessario: x aprire o chiudere la porta oppure spegnere e riaccendere la macchina. A questo punto è possibile programmare nuovamente la lavastoviglie.Istruzioni per l'utente

Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il Centro di Assistenza Tecnica autorizzato.

INFORMAZIONI Il periodo minimo di disponibilità dei pezzi di ricambio elencati nel Regolamento Europeo 2019/2022 e accessibili in particolare all'utilizzatore dell'apparecchio, è di 10 anni alle condizioni previste dal regolamento stesso.012342256
