BEDIENUNGSANLEITUNG DV132 JL DE DIETRICH

1. Hinweise zur Sicherheit und zum Gebrauch ___________________ 2

2. Installation und Inbetriebnahme ____________________________ 7

3. Beschreibung der Bedieneinrichtungen _____________________ 10

4. Gebrauchsanleitung ____________________________________ 19

5. Reinigung und Pflege ___________________________________ 35

6. Abhilfe bei Fehlfunktionen _______________________________ 41

Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben. Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspülers zu informieren. Die einzelnen Abschnitte sind so aufgebaut, dass Sie Schritt für Schritt alle Funktionen des Geräts kennen lernen können. Die Erläuterungen sind leicht verständlich und mit detaillierten Illustrationen versehen. Sie enthalten nützliche Ratschläge zum Gebrauch der Geschirrkörbe, Sprüharme, Behälter, Filter und Spülprogramme sowie zur richtigen Einstellung der Bedieneinrichtungen. Die Hinweise zur Reinigung sollen Ihnen helfen, Ihren Geschirrspüler auf Dauer in einem optimalen Betriebszustand zu erhalten. Dieses übersichtlich aufgebaute Handbuch beantwortet alle Fragen, die im Zusammenhang mit dem Gebrauch des Geschirrspülers auftreten können.

ANLEITUNG FÜR DEN INSTALLATEUR: sie richtet sich an den Fachtechniker, der die Installation, die Inbetriebnahme und die Abnahmeprüfung des Geräts durchführen muss.

ANLEITUNG FÜR DEN BENUTZER: sie umfasst die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Pflege des Geräts.Anleitung für den Installateur

1. Hinweise zur Sicherheit und zum Gebrauch

VERGLEICHBAREN UMGEBUNGEN BESTIMMT, WIE BEISPIELSWEISE

DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES BEIM TRANSPORT BESCHÄDIGT WURDE.IM ZWEIFELSFALL DEN HÄNDLER ZU RATE ZIEHEN.

DAS GERÄT MUSS DEN ANWEISUNGEN ENTSPRECHEND FACHGEMÄSS INSTALLIERT UND ANGESCHLOSSEN WERDEN. DIE INSTALLAZION MUSS VON EINEM QUALIFIZIERTEN TECHNIKER GEMACHT WERDEN UNTER BEACHTUNG DER BESTEHENDEN RICHTLINIEN.

DIE VERPACKUNGSABFÄLLE NICHT OHNE AUFSICHT IN DER WOHNUNG LIEGEN LASSEN.ERLAUBEN SIE ES NICHT, DASS KINDER MIT DEM

VERPACKUNGSMATERIAL SPEIELEN. DIE VERSCHIEDENEN

DAS GERÄT WIRD MIT ERDUNGSANSCHLUSS GEMÄSS DEN GELTENDEN ELEKTROSICHERHEITSBESTIMMUNGEN GELIEFERT. DER HERSTELLER WEIST JEDE HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN ZURÜCK, DIE DURCH DIE FEHLENDE ERDUNG DES

GERÄTS ODER EINEN FEHLERHAFTEN ERDUNGSANSCHLUSS

WÄHREND DER INSTALLATION MUSS DAS GERÄT VOM STROM NETZ GETRENNT SEIN.Anleitung für den Installateur

WENN DAS GERÄT AUF EINEM BODEN MIT TEPPICHBODEN INSTALLIERT WIRD, IST DARAUF ZU ACHTEN, DASS DIE ÖFFNUNGEN DER UNTERSEITE NICHT VERDECKT WERDEN. INSTALLIEREN SIE DASGERÄT NICHT IN DER NÄHE VON HITZEQUELLEN (Z.B. GASBRENNERN, FEUERSTELLEN USW.), DA DIESE BESCHÄDIGUNGEN HERVORRUFEN KŐNNEN.

FALLS DAS GERÄT NICHT EINGEBAUT WIRD UND DAHER SEITLICH BEGEHBAR IST, MUSS DIE TŰRSCHARNIER-ZONE AUS SICHERHEITSGRŰNDEN ABGEDECKT WERDEN (VERLETZUNGSGRUND). DIE ABDECKUNGEN SIND ALS ACCESSOIRES BEI SPEZIALHÄNDLERN ZU BEKOMMEN.

DER STECKER DES VERSORGUNGSKABELS UND DIE STECKDOSE MŰSSEN VON DERSELBEN ART SEIN UND DER NOTWENDIGEN STROMSTÄRKE ENTSPRECHEN. VERWENDEN SIE KEINE ADAPTER ODER ANDERE ZWISCHENSTŰCKE, UM DIE MŐGLICHKEIT DER ŰBERHITZUNG UND DAS DURCHBRENNEN ZU VERMEIDEN.

DAS GERÄT MUSS MIT EINEM NEUEN SCHLAUCH AN DIE

WASSERVERSORGUNG ANGESCHLOSSEN WERDEN; ALTE SCHLÄUCHE

UNMITTELBAR NACH INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG DES GERÄTS NACH DEN WEITER UNTEN GEGEBENEN ANWEISUNGEN VORNEHMEN.WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES VOM STROMNETZ TRENNEN UND DAS NÄCHSTE

KUNDENDIENSTZENTRUM VERSTÄNDIGEN.NICHT VERSUCHEN, DASS

WERDEN ODER ANWEISUNGEN BEZÜGLICH DER SICHEREN BEDIENUNG DES GERÄTS ERHALTEN HABEN UND SICH DER DAMIT VERBUNDENEN RISIKEN BEWUSST SIND.

KINDERN NICHT ERLAUBEN, MIT DEM GERÄT ZU SPIELEN.

ALLE SICHERHEITSANWEISUNGEN AUF DEN VERPACKUNGEN DIESER

DAS EVENTUELL NACH ABSCHLUSS DES SPÜLPROGRAMMS UND VOR DEM TROCKNEN IM GESCHIRR ODER IM GESCHIRRSPÜLER VERBLEIBENDE WASSER NICHT TRINKEN.

MÜSSEN MIT DEN SPITZEN NACH UNTEN IN DEN BESTECKKORB EINGEORDNET ODER WAAGRECHT IN DEN OBERKORB GELEGT WERDEN.DARAUF ACHTEN, DASS SIE NICHT AUS DEM GESCHIRRKORB HERAUSRAGEN.Anleitung für den Installateur

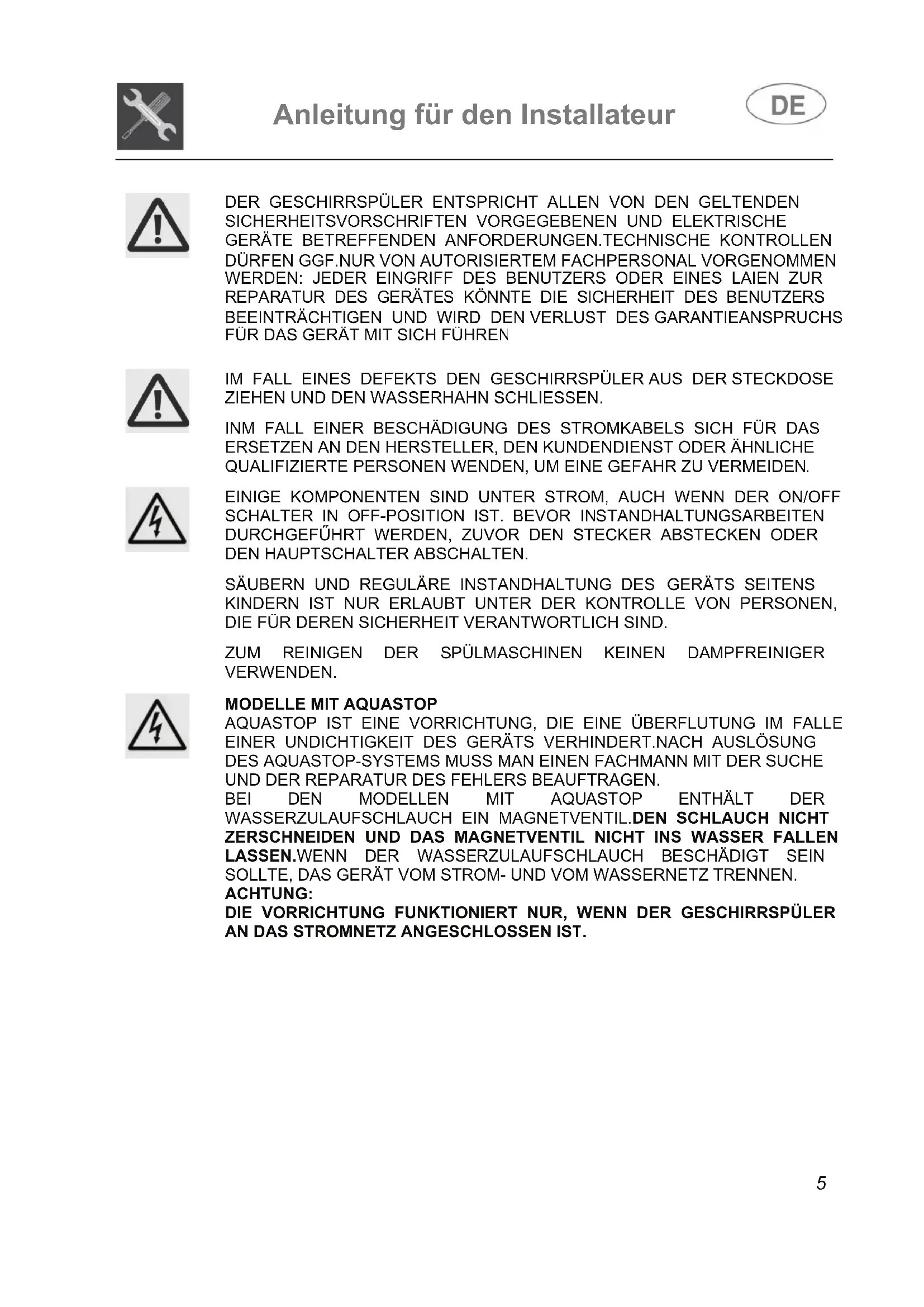

SICHERHEITSVORSCHRIFTEN VORGEGEBENEN UND ELEKTRISCHE

GERÄTE BETREFFENDEN ANFORDERUNGEN.TECHNISCHE KONTROLLEN

SCHALTER IN OFF-POSITION IST. BEVOR INSTANDHALTUNGSARBEITEN

SÄUBERN UND REGULÄRE INSTANDHALTUNG DES GERÄTS SEITENS KINDERN IST NUR ERLAUBT UNTER DER KONTROLLE VON PERSONEN, DIE FŰR DEREN SICHERHEIT VERANTWORTLICH SIND.

AQUASTOP IST EINE VORRICHTUNG, DIE EINE ÜBERFLUTUNG IM FALLE EINER UNDICHTIGKEIT DES GERÄTS VERHINDERT.NACH AUSLÖSUNG DES AQUASTOP-SYSTEMS MUSS MAN EINEN FACHMANN MIT DER SUCHE UND DER REPARATUR DES FEHLERS BEAUFTRAGEN. BEI DEN MODELLEN MIT AQUASTOP ENTHÄLT DER

WASSERZULAUFSCHLAUCH EIN MAGNETVENTIL.DEN SCHLAUCH NICHT

ZERSCHNEIDEN UND DAS MAGNETVENTIL NICHT INS WASSER FALLEN LASSEN.WENN DER WASSERZULAUFSCHLAUCH BESCHÄDIGT SEIN SOLLTE, DAS GERÄT VOM STROM- UND VOM WASSERNETZ TRENNEN. ACHTUNG: DIE VORRICHTUNG FUNKTIONIERT NUR, WENN DER GESCHIRRSPÜLER

AN DAS STROMNETZ ANGESCHLOSSEN IST

.Anleitung für den Installateur

• Konformitätserklärung Das Gerät entspricht den grundlegenden Anforderungen folgender europäischer Richtlinien: - 2009/125/EG - 2011/65/EU - 2014/35/EU - IEC/EN 62471, Risikogruppe 1, für die Modelle mit Innenbeleuchtung. - IEC/EN 61770

• Entsorgung Das Gerät muss getrennt vom Hausmüll entsorgt werden (Richtlinien 2012/19/EG). Dieses Gerät enthält keine Substanzen in derartigen Mengen, als dass sie als schädlich für die Gesundheit und die Umwelt betrachtet werden können, in Übereinstimmung mit den geltenden europäischen Richtlinien: Für die Entsorgung:

• Das Stromkabel abschneiden;

• Das Schloss unbrauchbar machen.

Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder andere als Originalersatzteile verwendet wurden.

Breite 597 ¸ 599 mm Tiefe, gemessen ab der Außenkante des Bedienfelds

550 mm Höhe (je nach Modell) von 820 mm bis 890 mm von 860 mm bis 930 mm Fassungsvermögen

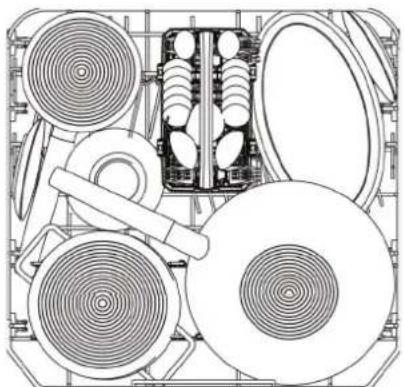

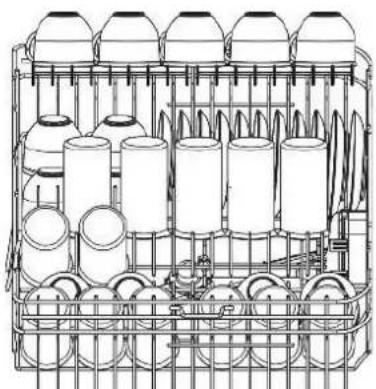

13 Maßgedecke Zulaufwasserdruck min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)Anleitung für den Installateur

Allgemeine Informationen

• Um die in der Produktdatenbank gemäß Verordnung (EU) 2019/2017 bezüglich der Energieverbrauchskennzeichnung gespeicherten Informationen zum Modell abzurufen, melden Sie sich bitte auf der Website https://eprel.ec.europa.eu/ an. Um die Referenz Ihres Produkts auf der Website zu finden, geben Sie bitte die auf dem Leistungsschild Ihres Produkts angegebene Service-Referenz ein.

• Eine andere Methode, um diese Information abzurufen, besteht darin, den QR-Code auf dem Energielabel auf Ihrem Produkt einzuscannen.

2. Installation und Inbetriebnahme

Die Polystyrolteile zum Blockieren der Geschirrkörbe herausnehmen. Das Gerät am vorgesehenen Ort aufstellen.Der Geschirrspüler kann seitlich neben oder mit dem Rücken gegen Möbel oder Wände angeordnet werden.Wenn der Geschirrspüler neben einer Wärmequelle aufgestellt wird, muss eine Tafel aus wärmedämmendem Material zwischen Geschirrspüler und Wärmequelle angeordnet werden, um eine Überhitzung und Betriebsstörungen zu verhindern.Zur Gewährleistung der Stabilität Bodeneinbaugeräte oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten, die mit den angrenzenden Möbeln verschraubt sind, einbauen.Zur Erleichterung der Installation können der Wasserzulaufschlauch und der Ablaufschlauch in alle Richtungen gedreht werden; darauf achten, dass die Schläuche nicht geknickt oder gequetscht werden und nicht zu stark gespannt sind.Die Überwurfmutter muss angezogen werden, nachdem man die Schläuche in die gewünschte Richtung gedreht hat.Für die Durchführung der Schläuche und des Netzkabels wird ein Loch mit einem Mindestdurchmesser von 8 cm benötigt. Vor dem endgültigen Positionieren des Geschirrspülers den Wasserhahn öffnen und sicherstellen, dass die Anschlüsse am Hahn und am Geschirrspüler und der Schlauch dicht sind.

Das Gerät nur mit Hilfe der höhenverstellbaren Füße waagrecht ausrichten.Dieser Vorgang ist zur Gewährleistung des einwandfreien Betriebs des Geschirrspülers unabdingbar

Einige Einbaumodelle verfügen nur über einen hinteren Stellfuß, der mit einer Schraube, die sich unten auf der Vorderseite des Geräts befindet, verstellt werden kann.Anleitung für den Installateur

Es ist strengstens verboten, den Geschirrspüler unter einem Kochfeld einzubauen. Außerdem ist es nicht erlaubt, den Geschirrspüler in direktem Kontakt mit anderen als herkömmlichen Kücheneinbaugeräten einzubauen (wie z.B. Kamine, Heizöfen usw.). Bei Einbau des Geschirrspülers neben andere Elektrohaushaltsgeräte müssen die Anweisungen (Mindestabstände, Einbauweise usw.) des Herstellers des Elektrohaushaltsgeräts strikt beachtet werden

2.1 Anschluss ans Wassernetz

Der Gefahr einer Verstopfung oder Beschädigung vorbeugen:wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, zur Vermeidung von Schäden am Gerät vor dem Anschluss ans Wassernetz sicherstellen, dass das Wasser klar und frei von Verunreinigungen ist. Um den Geschirrspüler an das Wassernetz anzuschließen, müssen ausschließlich neue Schläuche verwendet werden; alte oder gebrauchte Schläuche dürfen nicht wiederverwendet werden.

Den Wasserzulaufschlauch an ein Kaltwasserventil mit Zollgewinde ¾" anschließen; hierbei muss man das mit dem Geschirrspüler gelieferte Filtersieb A

einsetzen.Sicherstellen, dass der Schlauch zunächst fest mit den Händen eingeschraubt wird und dann zum Schluss durch etwa ¼-Drehung mit einer Zange festgezogen wird. Bei den Modellen mit AQUASTOP befindet sich das Filtersieb schon im Gewindering.

Der Geschirrspüler kann mit Wasser mit einer Temperatur von nicht mehr als 60°C gespeist werden.Speist man das Gerät mit warmem Wasser, verkürzt sich die Spülzeit um rund 20 Minuten, doch wird die Reinigungswirkung geringfügig reduziert.Der Anschluss erfolgt an das Warmwasserventil in der gleichen Weise, wie es für den Kaltwasseranschluss beschrieben wurde.Anleitung für den Installateur

ANSCHLUSS DES ABLAUFSCHLAUCHS

Den Ablaufschlauch an ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm anschließen; alternativ kann der Ablaufschlauch mit dem mitgelieferten Schlauchkrümmer an einem Spülbecken befestigt werden.Hierbei ist jedoch darauf zu achten, dass er nicht gequetscht oder zu stark gekrümmt wird.Man muss unbedingt darauf achten, dass sich der Schlauch nicht lösen und herabfallen kann. Zu diesem Zweck verfügt der Schlauchkrümmer über ein Loch, durch das man eine Schnur für die Befestigung an der Wänd oder am Wasserhahn ziehen kann.Das freie Ende muss auf einer Höhe zwischen 30 und 100cm angeordnet werden und darf niemals ins Wasser eingetaucht sein.Im Falle von horizontal angeordneten Verlängerungsschläuchen, die eine Länge von maximal 3 m haben dürfen, muss man den Ablaufschlauch auf einer Höhe von maximal 85

Schutzart gegen Feuchtigkeit: IPX0

2.2.Elektrischer Anschluss und Sicherheitshinweise

VERGEWISSERN SIE SICH, DASS NETZSPANNUNG UND -FREQUENZ MIT DEN ANGABEN AUF DEM TYPENSCHILD DES GERÄTS, DAS AUF DEM INNENRAND DER TÜR ANGEBRACHT IST, ÜBEREINSTIMMEN.

DER STECKER AM ENDE DES NETZKABELS UND DIE ZUGEHÖRIGE STECKDOSE MÜSSEN VOM SELBEN TYP SEIN UND DEN GELTENDEN BESTIMMUNGEN ÜBER ELEKTRISCHE ANLAGEN ENTSPRECHEN. DER NETZSTECKER MUSS NACH DER INSTALLATION ZUGÄNGLICH BLEIBEN. NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.Anleitung für den Benutzer

3. Beschreibung der Bedieneinrichtungen

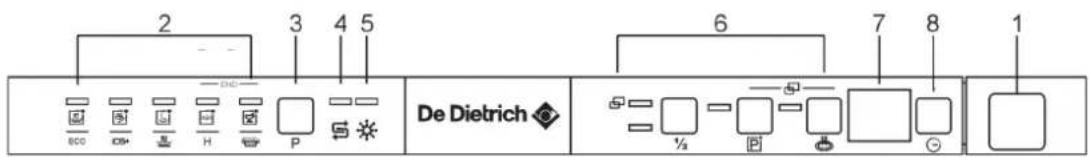

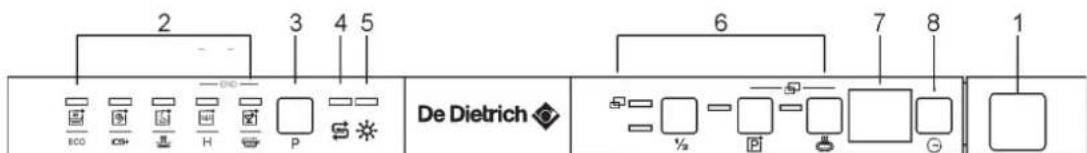

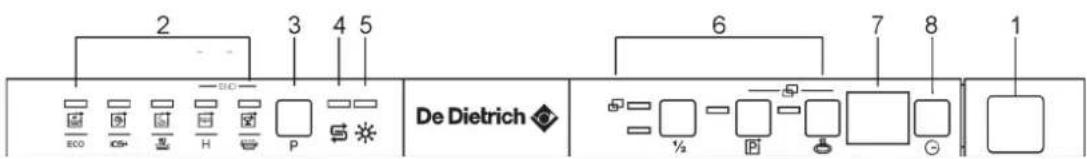

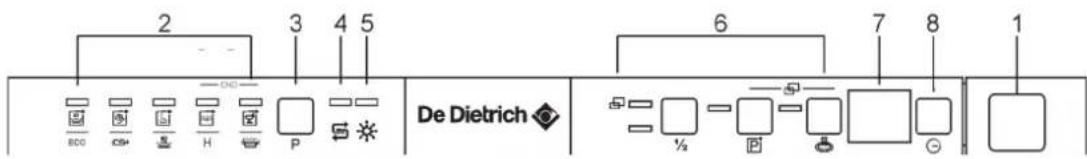

3.1 Die Bedienblende

Alle Bedien- und Anzeigeeinrichtungen des Geschirrspülers befinden sich auf der oberen Bedienblende. Das Einschalten, Programmieren, Ausschalten usw. ist nur bei geöffneter Tür möglich.

Die abgebildete Bedienblende dient nur der Erläuterung; die tatsächliche Form der Kontrolllampen und Tasten ist vom jeweiligen Modell abhängig.

WAHLSCHALTER EIN/AUS

Drücken Sie diese Taste zum Ein- und Ausschalten des Geschirrspülers.

Die Lampe zeigt durch Aufleuchten das eingestellte Programm sowie eventuelle Störungen an (Behebung der Funktionsstörungen).

TASTE PROGRAMMWAHL Sie dient zum Wählen des Spülprogramms und zum Einstellen des Enthärters.

TASTE PROGRAMMVERZÖGERUNG

Angezeigte Informationen

Vorgesehene Programmdauer Ja Restprogrammdauer Ja Startverzögerung 1 – 24 Std. Fehlermeldung ErrAnleitung für den Benutzer

EINSTELLEN DES SPÜLPROGRAMMS UND EINSCHALTUNG

Das am besten geeignete Programm anhand der Programmtabelle bestimmen und dann:

• Die Taste EIN/AUS (1) drücken und abwarten, bis die KONTROLLLAMPE PROGRAMME (2) aufleuchtet;

• Taste PROGRAMMWAHL (3) so oft drücken, bis die Anzeigelampe dem gewünschten Programm entsprechend aufleuchtet;

• Die gewünschte Option wählen (freigestellt, falls Optionen vorhanden sind).

• Die Tür schließen: Nach rund 2 Sekunden startet das Programm. Während der Programmausführung blinkt die zugehörige KONTROLLLAMPE (Anzeige „Programm läuft“). RESTLAUFANZEIGE (je nach Modellen) Während der Ausführung des Programms wird ein blinkendes Licht auf den Fußboden unter der rechten Ecke der Gerätetür projiziert. Nach Abschluss des Programms erlischt dieses Licht, um den Leerlaufverlust zu reduzieren.Anleitung für den Benutzer

ART DER VERSCHMUTZUNG SGRAD PROGRAMMA-BLAUF

EN 60436 Spülprogramm mit dem geringsten Wasser- und Stromverbrauch. Empfohlen für normal verschmutztes Geschirr, auch mit eingetrockneten Essensresten.

Programm zum Spülen von verschiedenem Geschirr und Töpfen mit normalem Verschmutzungsgrad, auch mit eingetrockneten Essensresten.

Wählt man das Programm "AUTO" , erkennt der Geschirrspüler automatisch den Verschmutzungsgrad des Geschirrs und passt die Spülparameter automatisch an. 3 RAPID 60’ Schnellprogramm zum Spülen von verschiedenem Geschirr und Töpfen mit normalem Verschmutzungsgrad, auch mit eingetrockneten Essensresten. In nur 60 Minuten wird das Geschirr gespült und getrocknet.

Programm zum intensiven Spülen von Tellern, Töpfen, Pfannen, Schneidebrettern und Babyfläschchen. Ideal für Geschirr, das von Kindern oder Allergikern verwendet wird, um ein höheres Hygieneniveau zu erreichen.

Programm zum Spülen von stark verschmutzten Tellern, Töpfen und Pfannen, auch mit eingetrockneten Essensresten. Warm vorspülen

154 14,5 1,50 WICHTIG: Lesen Sie bitte die Tabelle “ANMERKUNGEN UND GRUNDLAGEN” auf den folgenden Seiten. Die für andere Programme als das ECO-Programm angegebenen Werte sind nur Richtwerte. HYGIENE erhöht die Temperatur des Klarspülgangs, um ein Höchstmaß an Hygiene zu erhalten. Geeignet zum intensiven Spülen von Tellern, Töpfen, Pfannen, Schneidebrettern und Babyfläschchen. Ideal für Geschirr, das von Kindern oder Allergikern verwendet wird.

Wenn die Gerätetür offen oder nicht richtig geschlossen ist, startet das Programm nicht.Anleitung für den Benutzer

(Lesen Sie den Abschnitt mit den Erläuterungen zur Funktionsweise.)

Programm zum Spülen von leicht verschmutzen Gläsern und Porzellangeschirr. Ideal für brillante Gläser Spülen 38°C Klarspülen 50°C 27 6,5 0,70

Empfohlenes Programm zum Vorspülen des Geschirrs, bevor ein weiteres Programm gestartet wird. Vorspülen kalt 15 3,5 0,02

8 SILENCE Programm zum Spülen von normal verschmutztem Geschirr, auch mit eingetrockneten Essensresten. Gewährleistet die maximale Absenkung des Geräuschpegels und wird daher für den Nachtbetrieb empfohlen.

9 UNIVERSAL Programm zum Spülen von verschiedenem Geschirr und Töpfen mit normalem Verschmutzungsgrad, auch mit eingetrockneten Essensresten. Vorspülen kalt Spülen 65°C Klarspülen kalt Klarspülen 55°C(2)/70°C Trocknen 150 (2)/

10 GLAS Programm zum Spülen von leicht verschmutzen Gläsern und Porzellangeschirr. Ideal für brillante Gläser Spülen 45°C 2 Klarspülen kalt Klarspülen 55°C(2)/70°C Trocknen 126 (2)/

WICHTIG: Lesen Sie bitte die Tabelle “ANMERKUNGEN UND GRUNDLAGEN” auf den folgenden Seiten. Die für andere Programme als das ECO-Programm angegebenen Werte sind nur Richtwerte.

Wenn die Gerätetür offen oder nicht richtig geschlossen ist, startet das Programm nicht.Anleitung für den Benutzer

ANMERKUNGEN UND GRUNDLAGEN

Das Einweichen nur bei Teilbeladung ausführen. Die Optionen können nicht in Verbindung mit dem Programm EINWEICHEN verwendet werden. Die Option DRY PLUS wird automatisch aktiviert, wenn das gewählte Programm mit ihr vereinbar ist.

ECO: Standardprogramm gemäß EN 60436 . Falls vorhanden wird die Option DRY PLUS verwendet. Das ECO-Programm eignet sich für normal schmutziges Geschirr. Für diesen Einsatz ist es das effizienteste Programm, was die Kombination zwischen dem Energie- und Wasserverbrauch betrifft, und wird verwendet, um die Übereinstimmung mit der Ökodesign-Gesetzgebung der EU zu beurteilen.

(1) Verbrauch und Dauer der Programme werden nach der Norm EN 60436gemessen. Die Werte können in Abhängigkeit von den Temperaturen des Zulaufwassers und des Raums sowie von der Art und der Menge des Geschirrs variieren. (2) DRY PLUS Option ausgewählt (Default) / nicht ausgewählt

Vor dem Starten eines Spülprogramms muss man sicherstellen, dass:

• der Wasserhahn geöffnet ist;

• der Behälter des Enthärters mit Regeneriersalz gefüllt ist;

• die Verteilerkammer mit der richtigen Dosiermenge Reiniger gefüllt ist;

• die Geschirrkörbe richtig beladen wurden;

• sich die Sprüharme frei und ohne Behinderungen drehen können;

• die Tür des Geschirrspülers richtig geschlossen ist.

Achtung: in der ersten Phase des Waschprogramms wird die Funktion der Sprüharme nicht wahrgenommen, da ihre Drehung ungefähr 5 Minuten nach dem Start beginnt. Dies ist der normale Verlauf des Waschzyklus.

Wird diese Funktion zusammen mit einem beliebigen anderen Programm gewählt, kann eine Reihe von zusätzlichen Programmen aktiviert werden. Nachdem das gewünschte Programm ausgewählt wurde, die Taste drücken (die Kontrolllampe schaltet sich ein). Sie deaktiviert sich automatisch am Ende des Programms.Anleitung für den Benutzer

DRY PLUS Dank der automatischen Türöffnung wird eine optimale Trocknung trotz niedrigen Spültemperaturen gewährleistet, die gleichzeitig zu einer erheblichen Energieeinsparung führt. Nach Beenden des Spülprogramms öffnet sich die Tür langsam einige Zentimeter. Zwischen dem letzten Spülgang und dem Programmende verweilt die Spülmaschine in einer Inaktivitätsphase, um eine ordnungsgemäße Trocknung zu ermöglichen (das Display zeigt die bis zum Programmende fehlende Zeit an). Das Öffnen der Tür während dieser Phase führt zu einer Unterbrechung des Programms. Das Programmende wird von einem kurzen akustischen Signal und durch das Blinken der Kontrolllampen der Programme Nr. 4 und 5 angezeigt. Wenn das gewählte Programm mit dieser Option kompatibel ist, aktiviert sie sich automatisch. Vor dem Programmstart kann sie deaktiviert werden.

Der zur Türöffnung notwendige Platz muss frei sein: Die Tür darf vor dem tatsächlichen Ende des Spülprogramms weder geöffnet noch geschlossen werden.

SPÜLEN MIT VERTEILTER HALBER BELADUNG

Zum energie- und zeitsparenden Spülen geringer Mengen Geschirrs. Das Geschirr kann in beiden Körben angeordnet werden. In die Reinigerkammer müssen Sie eine im Vergleich zur vollen Beladung geringere Menge Reiniger geben.Anleitung für den Benutzer

Flexi Tabs Speziell zum Waschen mit Multifunktionswaschmitteln, die auch Salz und Klarspüler usw. enthalten. Wenn die Option ausgewählt ist, werden Salz- und Klarspüler nicht ausgegeben, selbst wenn sie in den entsprechenden Tanks vorhanden sind. Wenn die Tanks leer sind, bleiben die Lichter an. Weitere Informationen finden Sie auf der Waschmittelverpackung. WICHTIG: Wenn es nicht mehr benötigt wird, muss die Option durch Drücken der entsprechenden Taste deaktiviert werden (das Licht geht aus).

Diese Produkte eignen sich nicht für sehr „hartes“ Wasser. Wenn eine Härte von mehr als H3 eingestellt ist, blinkt die Kontrolllampe, wenn die entsprechende Option aktiviert wird, um darauf hinzuweisen, dass diese Option nicht geeignet ist. Obgleich dies die Funktion des Geschirrspülers nicht beeinträchtigt, ist unter Umständen das Spülergebnis nicht optimal

Der Start des Spülprogramms kann verzögert werden, um den Geschirrspüler zur gewünschten Zeit (z.B. nachts) arbeiten zu lassen. Drücken Sie die Taste PROGRAMMVERZÖGERUNG, um die Option zu aktivieren. Es wird dann eine Verzögerung von 1 Stunde angezeigt. Indem Sie die Taste anschließend wiederholt drücken, können Sie die Verzögerung je nach Modell auf bis zu 9, 12 oder 24 Stunden einstellen. Nach dem Schließen der Gerätetür führt der Geschirrspüler einen Vorspülgang aus, an dessen Ende die eingestellte Programmverzögerung aktiviert wird.Anleitung für den Benutzer

LÖSCHEN DES LAUFENDEN PROGRAMMS

• Zum Annullieren des laufenden Programms nach dem Öffnen der Tür einige Sekunden lang die Taste PROGRAMMWAHL (3) gedrückt halten, bis die Kontrolllampen der Programme Nr. 4 und 5 gleichzeitig aufleuchten (mit „end“ gekennzeichnet).

• Tür wieder schließen.

• Nach etwa 1 Minute schaltet das Gerät auf Zyklusende.

Zum Ändern eines laufenden Programms die Tür öffnen und das neue Programm wählen. Bei erneuter Schließung der Tür führt der Geschirrspüler automatisch das neue Programm aus.

• Verwenden Sie nach Möglichkeit den Geschirrspüler immer mit voller Beladung.

• Spülen Sie das Geschirr nicht unter fließendem Wasser. Beim Geschirrwaschen in einem Haushaltsgeschirrspüler wird normalerweise weniger Energie und Wasser während des Einsatzes verwendet als bei der Handwäsche, sofern der Geschirrspüler entsprechend den Anweisungen des Herstellers verwendet wird.

• Verwenden Sie das passendste Spülprogramm

• Spülen Sie das Geschirr nicht zusätzlich vor, um den Wasser- und Energieverbrauch nicht zu steigern.

• Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60°C angeschlossen werden. SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! … UND UMWELTBEWUSST HANDELN Die Phosphate in Reinigungsmitteln für Geschirrspüler belasten die Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollten Sie folgende Empfehlungen beachten:

• trennen Sie das empfindlichere Geschirr von dem Geschirr, das aggressiven Reinigern und hohen Temperaturen besser standhält;

• den Reiniger nicht direkt auf das Geschirr geben.Anleitung für den Benutzer

Wenn die Tür des Geschirrspülers während dem Spülen geöffnet wird, wird das Programm unterbrochen. Die zugehörige Kontrolllampe blinkt weiterhin und ein Warnton signalisiert, dass das Programm nicht zu Ende geführt wurde. Man muss dann rund 1 Minute abwarten, bevor man die Gerätetür schließt, um das Programm wieder zu starten. Wenn die Gerätetür geschlossen wird, wird das Programm an der Stelle fortgesetzt, an der es unterbrochen worden war. Es empfiehlt, sich diesen Vorgang nur wenn unbedingt erforderlich auszuführen, da hierdurch der Programmablauf gestört werden könnte.

PROGRAMMENDE Am Ende des Programms ertönt ein kurzes Signal und die Kontrolllampen der Programme Nr. 4 und 5 (mit „end“ gekennzeichnet) blinken.

Zum Ausschalten des Geräts die Tür öffnen und die Taste EIN/AUS (1) drücken.

Nach 5 Minuten Inaktivität (Spülprogramm beendet, unterbrochen bzw. eingestellt, aber nicht gestartet) wird der Geschirrspüler in den Standby- Zustand geschaltet, um den Energieverbrauch zu senken.ġ In diesem Zustand erfolgen die Anzeigen des Geschirrspülers (je nach Modell Kontrolllampen oder Display) langsamer (1 Einschaltung alle 5 Sekunden

HERAUSNEHMEN DES GESCHIRRS

Am Ende des Programms muss man das Geschirr mindestens 20 Minuten im Gerät lassen, damit es abkühlen kann. Es ist ratsam, zuerst den Unterkorb zu entleeren, damit etwaige noch im Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.Anleitung für den Benutzer

4. Gebrauchsanleitung

Nach der ordnungsgemäßen Installation des Geschirrspülers für die Inbetriebnahme wie folgt vorgehen:

• Den Wasserenthärter einstellen;

• Regeneriersalz einfüllen;

• Klarspüler und Reiniger einfüllen.

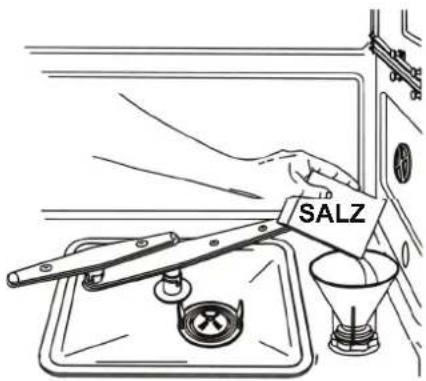

4.1 Gebrauch des Wasserenthärters

Der im Wasser enthaltene Kalk (Wasserhärte) ist verantwortlich für weißliche Flecken auf dem trockenen Geschirr, das mit der Zeit matt zu werden neigt. Der Geschirrspüler ist mit einem automatischen Wasserenthärter ausgestattet, der mit Hilfe eines speziellen Regeneriersalzes dem Wasser die härtenden Substanzen entzieht.

Bei Verwendung von Wasser mittlerer Härte muss ungefähr alle 20 Spülgänge neues Salz nachgefüllt werden. Der Vorratsbehälter des Enthärters hat ein Fassungsvermögen von ungefähr 1 kg grobkörnigen Salzes. Einige Modelle sind mit einer optischen Salzmangelanzeige ausgestattet. Bei diesen Modellen enthält der Verschluss des Salzbehälters einen grünen Schwimmer, der sich bei Abnahme des Salgehalts im Wasser senkt. Ist der Schwimmer nicht mehr am Klarsichtverschluss sichtbar, ist die Nachfüllung des Regenerationssalzes notwendig. Der Behälter befindet sich im Boden des Spülraums. Den unteren Geschirrkorb herausnehmen, den Deckel des Behälters entgegen dem Uhrzeigersinn aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspülers gehörenden Trichter einfüllen. Vor dem Wiederanbringen des Deckels Salzreste im Bereich der Einfüllöffnung entfernen.

• Beim ersten Gebrauch des Geschirrspülers muss man abgesehen vom Salz auch einen Liter Wasser in den Salzbehälter einfüllen.

• Nach dem Befüllen des Salzbehälters stets den Deckel sorgfältig schließen. Die Spüllauge darf nämlich nicht in den Salzbehälter gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage beeinträchtigt würde. In diesem Fall verliert die Garantie ihre Gültigkeit.

• Ausschließlich Regeneriersalz für Haushaltsgeschirrspüler verwenden. Bei Verwendung von Salz in Tablettenform den Salzbehälter nicht vollständig füllen.

SALZAnleitung für den Benutzer

• Kein Speisesalz verwenden, da es nichtlösliche Substanzen enthält, die im Laufe der Zeit die Enthärtungsanlage beschädigen können.

• Nötigenfalls das Salz vor dem Start des Spülprogramms einfüllen; auf diese Weise wird eventuell übergelaufene Salzlösung sofort mit dem Wasser weggespült; bleibt die Salzlösung längere Zeit im Spülraum, kann es zu Korrosion kommen.

Darauf achten, nicht die Salzverpackung mit der des Reinigers zu verwechseln: füllt man Reiniger in den Salzbehälter, wird der Enthärter beschädigt.

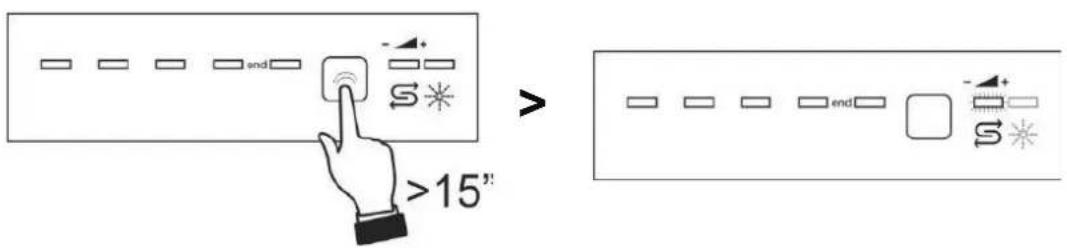

EINSTELLUNG DES WASSERENTHÄRTERS

Die Einstellung erfolgt über die TASTE PROGRAMMAUSWAHL (3). Die Taste bis zum Aufblinken der ANZEIGE EINSTELLUNG DER WASSERHÄRTE (4) gedrückt halten. Die KONTROLLLAMPEN GEWÄHLTES PROGRAMM (2) zeigen die laufende Einstellung an. Das Drücken der Taste ändert die Auswahl gemäß der Reihenfolge der folgenden Tabelle:

Nach Einstellung oder Anzeige der vorgenommenen Einstellung ist es ausreichend, die Taste einige Sekunden lang nicht zu betätigen; der Geschirrspüler kehrt automatisch zu den Standard-Einstellungen zurück und bricht den Einstellmodus ab.Anleitung für den Benutzer

EINSTELLUNG Grad Deutsche Härte (°dH)

Grad Französische Härte (°dF)

Alle Kontrolllampen ausgeschaltet (Salz fehlt) 7 – 10 12 – 18 H1 Eine Kontrolllampe EIN 11 – 15 19 – 27 H2 Zwei Kontrolllampen EIN

29 - 50 51 – 90 H5 Fünf

Die örtliche Wasserhärte beim Wasserversorgungsunternehmen erfragen. Standard-Einstellung:

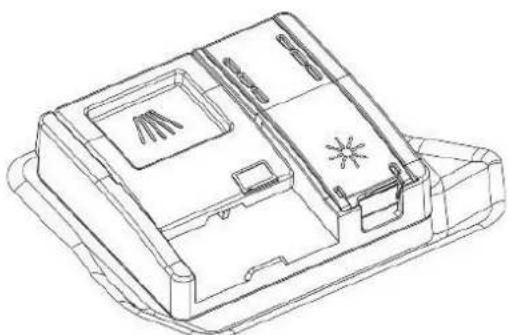

4.2 Gebrauch der Reiniger- und Klarspüler-

Verteilerkammer Die Reiniger- und Klarspülerkammer befindet sich im unteren Bereich der Gerätetür: links die Verteilerkammer und rechts die Dosiervorrichtung.

Mit Ausnahme des EINWEICH-Programms muss vor jedem Spülgang die geeignete Menge Reiniger in die Verteilerkammer gefüllt werden. Der Klarspüler zum Nachspülen muss hingegen nur nach Bedarf eingefüllt werden.Anleitung für den Benutzer

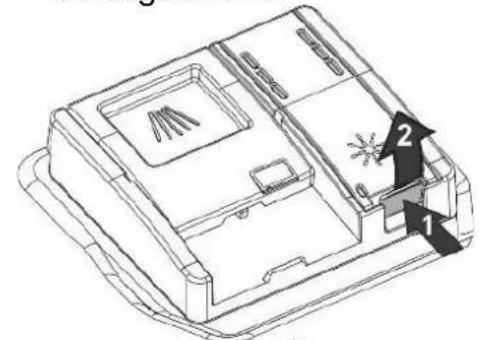

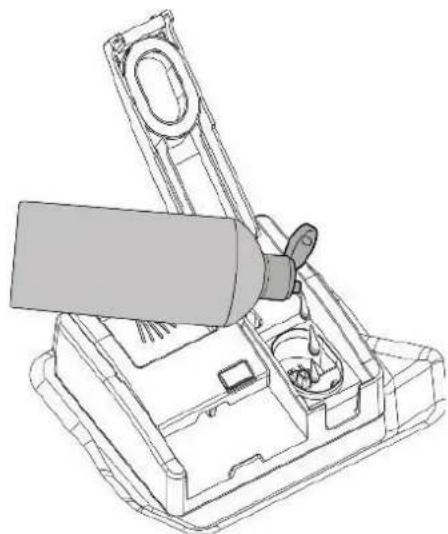

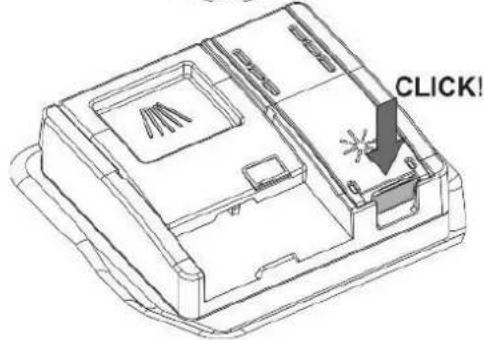

EINFÜLLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN Der Klarspüler beschleunigt das Trocknen des Geschirrs und verhindert die Bildung von Flecken und Kalkablagerungen. Er wird während des letzten Nachspülens automatisch aus dem Behälter, der sich in der Innentür befindet, dem Wasser zugegeben.

Zum Hinzufügen des Klarspülers:

• Den Behälter durch Drücken und Anheben der Lasche auf dem Deckel öffnen.

• Den Klarspüler bis zur vollständigen Befüllung des Behälters einfügen. Erneut mit Klarspüler auffüllen, wenn die Kontrolllampe zur Anzeige des Klarspülermangels aufleuchtet.

• Den Deckel bis zum Einrasten fest schließen.

• Ausgetretenen Klarspüler mit einem Tuch abwischen, da er Schaum erzeugen kann.Anleitung für den Benutzer

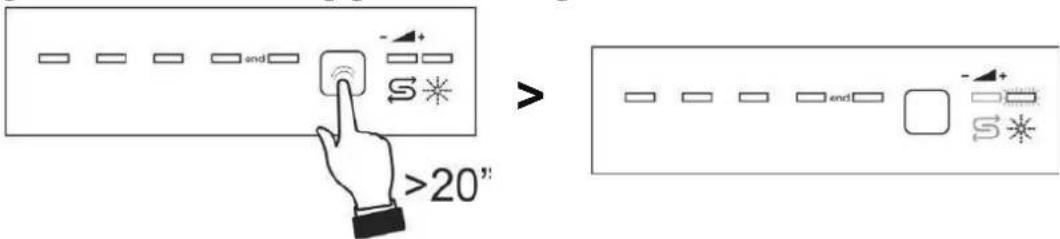

EINSTELLUNG DER KLARSPÜLER-DOSIERUNG

Die Taste PROGRAMMAUSWAHL (3) drücken und gedrückt halten, nach ca. 15 " blinkt die Kontrollleuchte Salz. Die Taste solange gedrückt halten, bis die Kontrollleuchte Klarspüler (5) und die Kontrollleuchten Programme (2) die aktuelle Einstellung anzeigen. Dann mehrmals die Taste PROGRAMMAUSWAHL (3) drücken, um die gewünschte Dosierung gemäß der folgenden Tabelle auszuwählen:

Nach Einstellung oder Anzeige der vorgenommenen Einstellung ist es ausreichend, die Taste einige Sekunden lang nicht zu betätigen; der Geschirrspüler kehrt automatisch zu den Standard-Einstellungen zurück und bricht den Einstellmodus ab.

TABELLE ZUR REGULIERUNG DES KLARSPÜLERS

Alle Kontrolllampen ausgeschaltet

Eine Kontrolllampe eingeschaltet

3 ml b2 Zwei Kontrolllampen eingeschaltet

4 ml b3 Drei Kontrolllampen eingeschaltet

5ml b4 Vier Kontrolllampen eingeschaltet

maximal 6 ml b5 Fünf Kontrolllampen eingeschaltet

Standard-Einstellung:

• Die Klarspüler-Dosiermenge muss erhöht werden, wenn das gespülte Geschirr matt ist oder kreisrunde Flecken aufweist.

• Wenn das Geschirr hingegen klebrig ist oder weiße Streifen aufweist, muss die Dosiermenge reduziert werden.Anleitung für den Benutzer

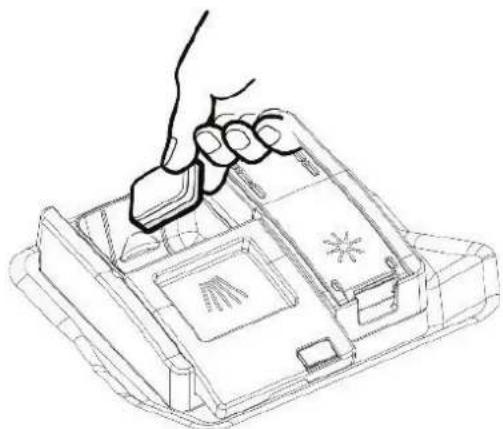

EINFÜLLEN DES SPÜLMITTELS

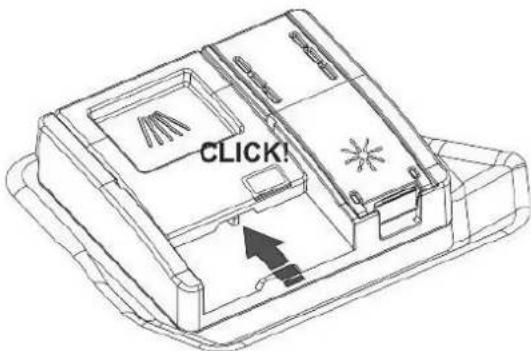

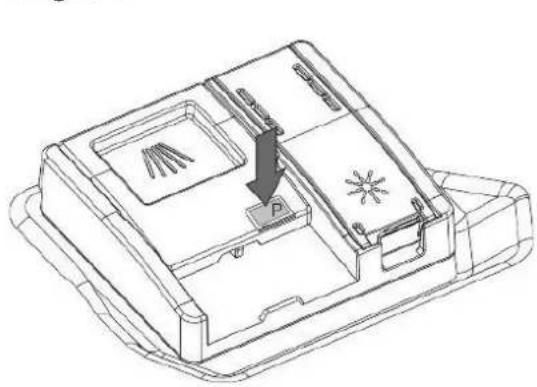

Zum Öffnen des Deckels der Einspülkammer die Taste P leicht drücken. Das Spülmittel oder den Tab eingeben und den Deckel bis zum vollständigen Einrasten erneut schließen. Die Reinigerkammer öffnet sich während der Reinigung automatisch. Das Spülmittel (auch in Form eines Tabs) nur in den trockenen Behälter eingebenAnleitung für den Benutzer

• Wenn Sie ein Programm mit Vorspülen mit Warmwasser wählen (siehe die Programmtabelle), müssen Sie zusätzlich Spülmittel in das Fach G/H (je nach Modell) geben.

• Ausschließlich Spezialreinigungsmittel für Geschirrspüler verwenden.

• Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort aufbewahren, um Klumpenbildung zu vermeiden, da hierdurch das Reinigungsergebnis beeinträchtigt würde. Die Verpackungen sollten, nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der Reiniger an Wirksamkeit verliert.

• Kein Handspülmittel verwenden, da dies den Betrieb des Geschirrspülers beeinträchtigen könnte.

• Auf eine richtige Dosierung des Reinigers achten. Wenn zuwenig Reinigungsmittel eingefüllt wird, wird der Schmutz auf dem Geschirr nicht vollständig entfernt. Eine Überdosierung bringt hingegen kein besseres Reinigungsergebnis und ist also nur Verschwendung. Aus Gründen des Umweltschutzes empfehlen wird daher die Verwendung von Reinigungsmitteln ohne Phosphate und Chlor.

Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter, nimmt der Geschirrspüler Schaden.

4.3 Sicherheitshinweise und allgemeine Ratschläge

Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die nachstehenden Empfehlungen in Hinblick auf die Art des zu spülenden Geschirrs und dessen Anordnung lesen. Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spülens von Haushaltsgeschirrs, doch in einigen Fällen sollten seine Eigenschaften berücksichtigt werden. Bevor man das Geschirr in den Körben anordnet, muss man:

• grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur den Filter verstopfen, sondern auch die Umwälzpumpe beschädigen können;

• Töpfe und Pfannen mit eingebrannten Speiseresten einweichen, damit sich die Speisereste leichter lösen; sie dann im UNTERKORB anordnen. Das Vorspülen des Geschirrs unter fließendem Wasser vor dem Einordnen in die Geschirrkörbe ist eine unnötige Wasserverschwendung. Die richtige Anordnung des Geschirrs gewährleistet gute Reinigungsergebnisse.Anleitung für den Benutzer

• Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen kann und nicht die Bewegung der Sprüharme während des Betriebs behindert.

• Keine zu kleinen Gegenstände in die Geschirrkörbe geben; sie könnten herabfallen und die Sprüharme oder die Umwälzpumpe blockieren.

• Gefäße wie Tassen, Schüsseln, Gläser und Töpfe müssen stets mit der Öffnung nach unten eingeordnet werden, damit das Wasser ablaufen kann. Darauf achten, dass Mulden schräg angeordnet sind.

• Geschirr nicht ineinander legen oder so anordnen, dass es sich gegenseitig abdeckt.

• Gläser nicht zu nah nebeneinander anordnen, um Glasschäden und Berührungsflecken zu vermeiden. VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist. Zum Spülen in Geschirrspülern nicht geeignetes Geschirr:

• Holzbesteck und -geschirr: es kann durch die hohen Temperaturen Schaden nehmen.

• Handwerklich hergestellte Gegenstände: sie sind nur in seltenen Fällen spülmaschinenfest. Sie können durch die relativ hohen Temperaturen und die verwendeten Reinigungsmittel Schaden nehmen.

• Kunststoffgeschirr: Wärmebeständiges Kunststoffgeschirr muss im Oberkorb gespült werden.

• Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing: es besteht die Gefahr von Fleckenbildung.

• Aluminiumgeschirr: Geschirr aus eloxiertem Aluminium kann sich verfärben.

• Silbergeschirr und -besteck: es besteht die Gefahr von Fleckenbildung.

• Glas und Kristallglas: im Allgemeinen kann Glas problemlos im Geschirrspüler gereinigt werden. Es gibt jedoch einige Glas- und Kristallarten, die nach wiederholtem Spülen matt werden und ihre Transparenz verlieren. Es empfiehlt sich, für diese Materialien stets das schonendste Programm aus der Programmtabelle auszuwählen.

• Geschirr mit Dekor: handelsübliches Geschirr mit Dekor verträgt das Spülen im Geschirrspüler im Allgemeinen sehr gut, auch wenn es vorkommen kann, dass die Farben nach häufigem Spülen verblassen. Bei Zweifeln hinsichtlich der Widerstandsfähigkeit der Farben empfiehlt es sich, rund einen Monat lang nur wenige Stücke zu spülen.Anleitung für den Benutzer

4.4 Gebrauch der Geschirrkörbe

Der Geschirrspüler hat ein Fassungsvermögen von 13 Maßgedecken einschließlich des Serviergeschirrs.

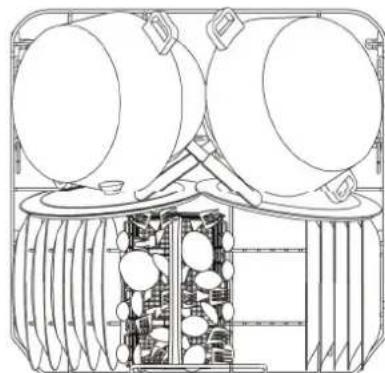

UNTERKORB Der Unterkorb ist aufgrund der besonders intensiven Reinigungswirkung des unteren Sprüharms für das "schwierigste" und am stärksten verschmutzte Geschirr geeignet.

Alle Ladekombinationen und -varianten sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und Pfannen so anzuordnen, dass die verschmutzten Oberflächen zu den von unten kommenden Wasserstrahlen gerichtet sind.

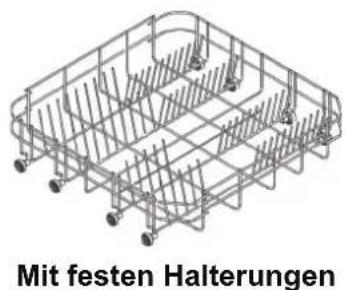

Mit festen Halterungen

Einige Modelle verfügen Teller-Halterungen aus 2 oder 4 klappbaren Segmenten, die die optimale Ausnutzung des verfügbaren Platzes beim Laden von sperrigem Geschirr gestatten.

Mit klappbaren Halterungen

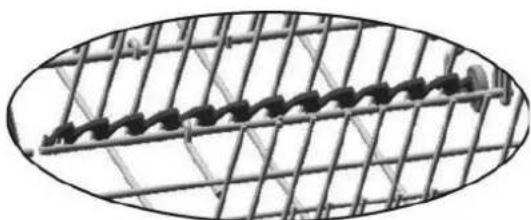

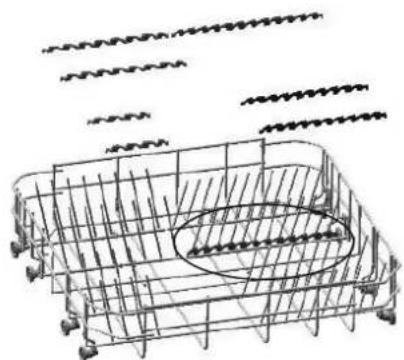

EINSÄTZE FÜR DEN UNTERKORB

Einige Modelle verfügen über Einsätze für den Unterkorb, die das Trocknen der Teller begünstigen. Die Einsätze, die sich im Zubehörbeutel befinden, müssen für den Gebrauch einfach in die hierfür vorgesehenen Aufnahmen gesteckt werden, wie in der Abbildung zu sehen ist.Anleitung für den Benutzer

Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrecht einordnen. Töpfe, Pfannen und deren Deckel müssen mit der Öffnung nach unten eingeordnet werden. Ordnen Sie Suppen- und Dessertteller so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt. Beladebeispiel:

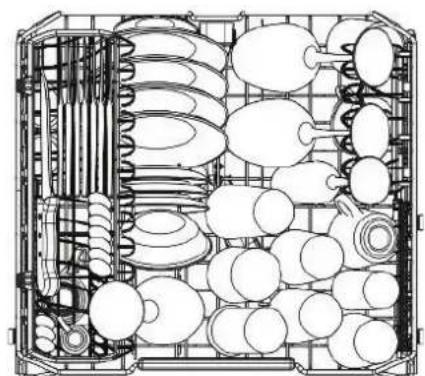

In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie beispielsweise Gläser, Unterteller, Kaffee- und Teetassen, flache Schüsseln und leichte Gegenstände geladen werden. Wird der Oberkorb in der niedrigsten Position verwendet, kann er auch mit gering verschmutzten größeren Tellern beladen werden.

Die Teller mit der Oberseite nach vorn einordnen; Tassen und Behälter stets mit der Öffnung nach unten einordnen. Auf der linken Seite des Korbs können Tassen und Gläser in zwei Ebenen eingeladen werden. Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die Halterungen zu stellen sind.

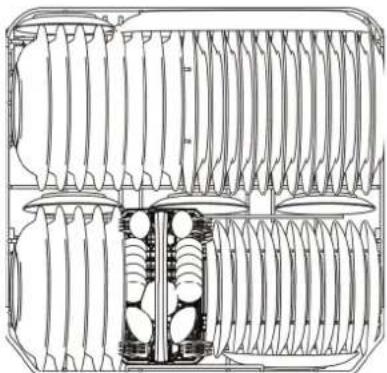

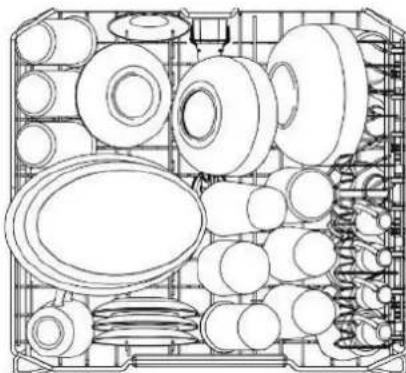

Beladebeispiel:Anleitung für den Benutzer

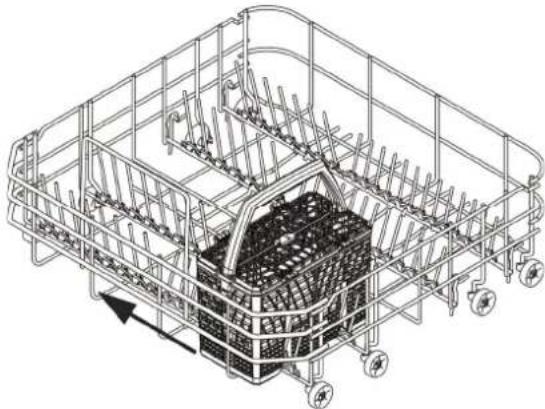

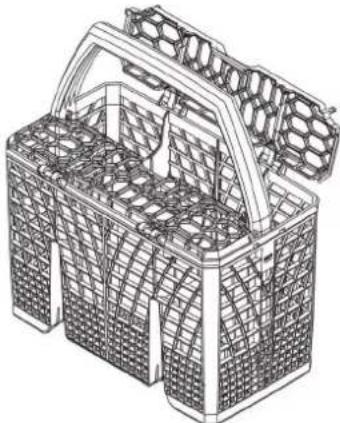

BESTEKKORB Er ist für das Einfügen von Bestecken jeder Art bestimmt, mit Ausnahme derjenigen, die aufgrund ihrer Länge mit dem oberen Sprüharm in Berührung kommen können. Die Bestecke werden in die entsprechenden Bereiche der oberen Gitter eingelegt, um einen optimalen Wasserdurchfluss zu ermöglichen. Gabeln und Löffel werden mit dem Griff nach unten eingesetzt, wobei darauf geachtet werden muss, sich nicht mit den Zinken der Gabeln zu verletzten. Die Messer werden in die entsprechende Schale auf dem Oberkorb oder, sofern vorhanden, in dir Besteckschublade gelegt (abhängig vom gekauften Modell), andernfalls müssen sie mit den Griffen nach unten eingeführt werden. Schöpfkellen, Kochlöffel und Küchenmesser können im Oberkorb angeordnet werden, wobei darauf geachtet werden muss, dass die Messerspitze nicht aus dem Korb herausragt. Die oberen Gitter können geöffnet werden, um, beispielsweise, kleine Gegenstände einzufügen.

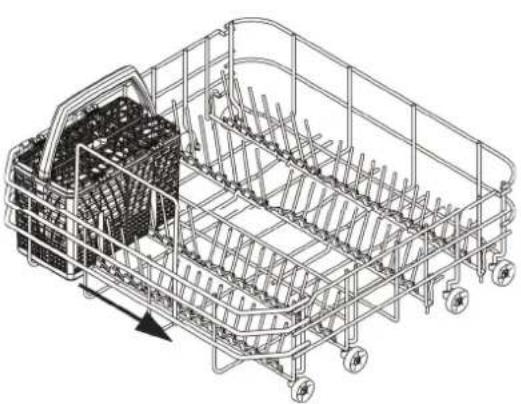

Der Besteckkorb kann quer an eine beliebige Stelle verschoben werden, damit man den Platz im Unterkorb möglichst optimal nutzen kann.Anleitung für den Benutzer

BEISPIELE FÜR INTENSIVE BELASTUNG SCHMUTZ

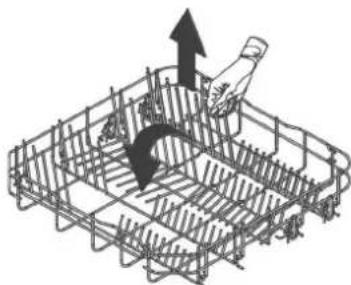

Sollten die Unterkorbeinsätze klappbar sein, empfiehlt es sich, sie umzulegen, um das Beladen zu erleichtern.Anleitung für den Benutzer

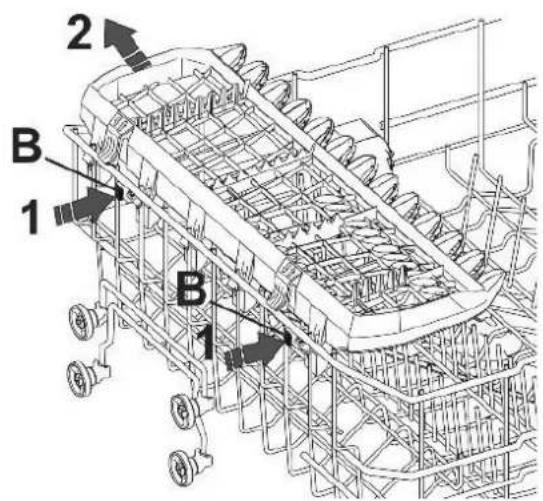

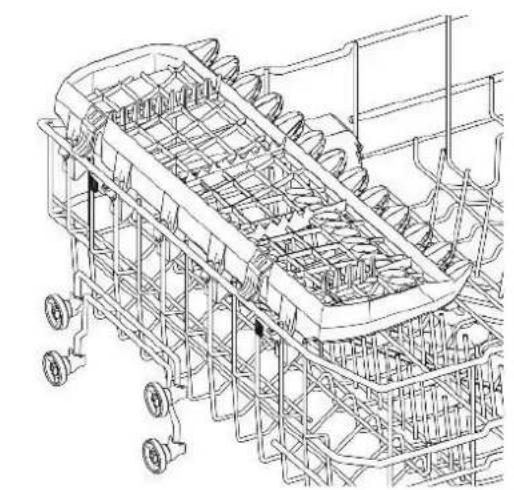

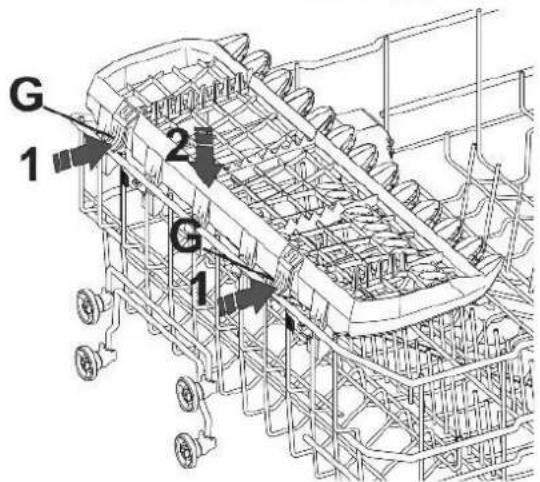

AUSSTATTUNG OBERKORB (je nach Modell) Besteckkorb Für Messer, Teelöffel (Kaffee- und Dessertlöffel) und lange Utensilien. Die Endstücke sind zum Halten von langstieligen Gläsern bestimmt. - Es kann durch gleichzeitiges Drücken der Entriegelungshebel (B) entnommen werden. - Es muss herunter geklappt werden, wenn der Oberkorb in die oberste Position gestellt ist. Die Haken (G) gleichzeitig drücken.Anleitung für den Benutzer

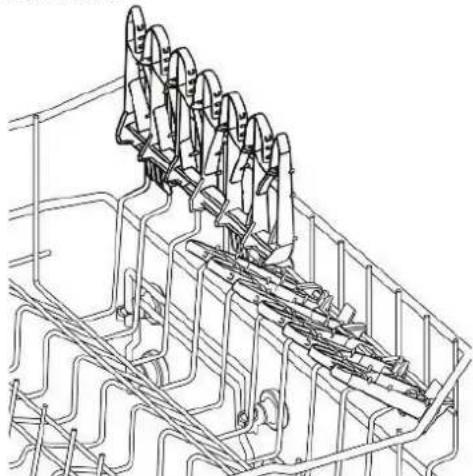

Korberhöhungen Für Tassen, Espressotassen und lange Utensilien. Die Endstücke sind zum Halten von langstieligen Gläsern bestimmt Bei Nichtverwendung können sie (bis zum Einrasten) in vertikaler Position angehoben werden.

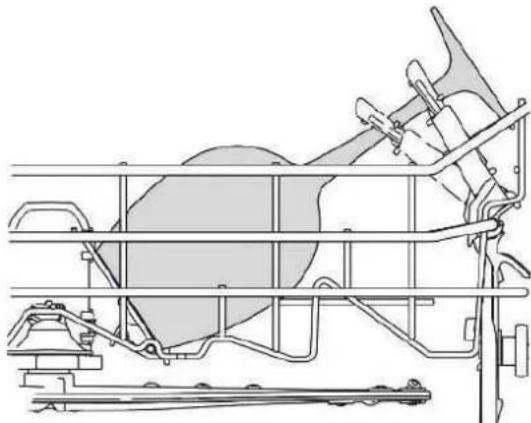

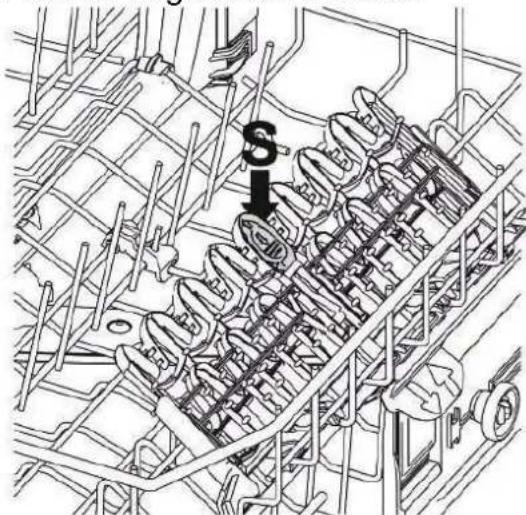

Verschiebbare Korberhöhungen Für kleine Utensilien, Tassen und Espressotassen. Sie können sowohl geschlossen als auch offen verwendet werden (den oberen, verschiebbaren Teil ziehen). Zum Schließen die Entriegelung (S) drücken und nach unten hin verschieben. Die Endstücke sind zum Halten von langstieligen Gläsern bestimmt (auch in geschlossenem Zustand). Bei Nichtverwendung können sie (bis zum Einrasten) in vertikaler Position angehoben werden.Anleitung für den Benutzer

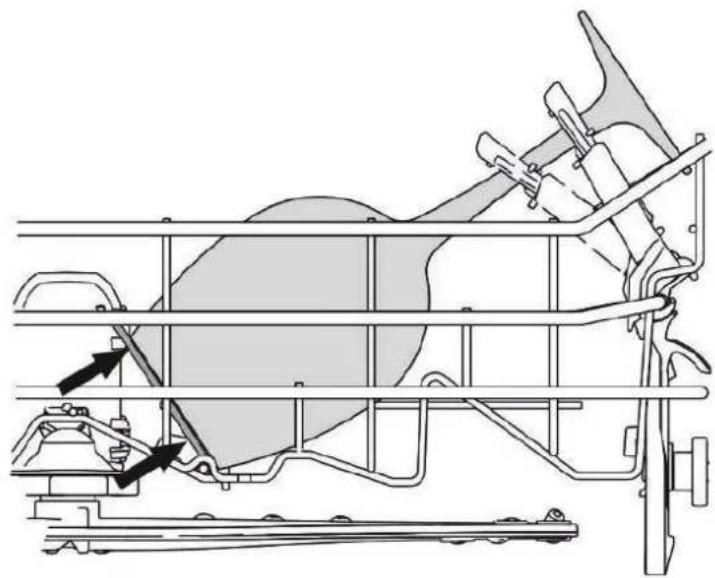

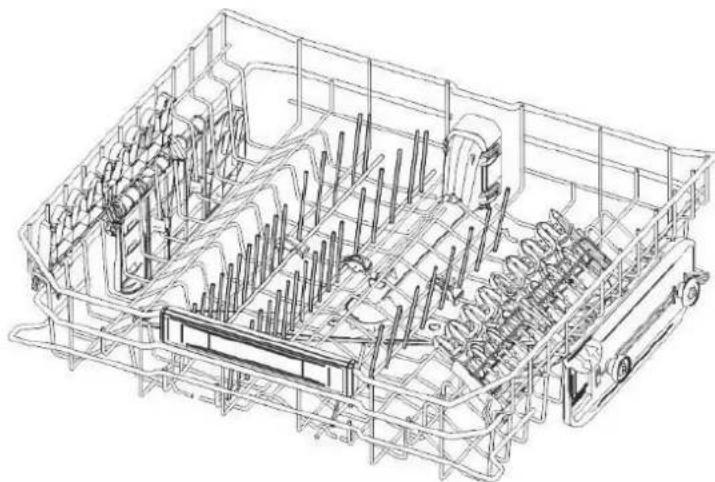

Auflageklappen Sie können in vertikaler Position blockiert, bei Nichtverwendung auf den Boden des Korbs gelegt oder, je nach Bedarf, in Zwischenposition angeordnet werden. Die einzelne Auflage rechts eignet sich insbesondere zum Halten von langstieligen Gläsern.Anleitung für den Benutzer

EINSTELLEN DES OBERKORBS

Die Höhe des Oberkorbs kann verstellt werden, damit man im Unterkorb große Teller und großes Geschirr unterbringen kann. Der Verstellmechanismus entspricht je nach Geschirrspülermodell dem

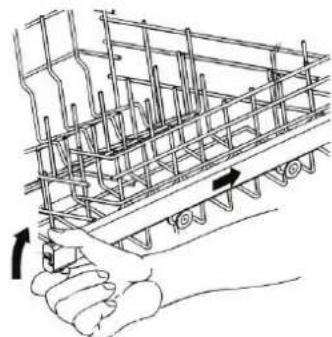

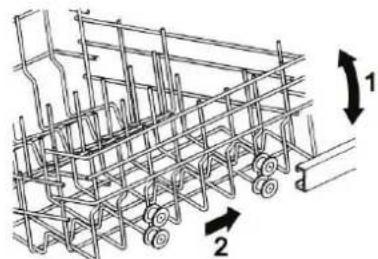

Version A: In zwei Positionen ausziehbar.

• Ziehen Sie beide Korbführungen heraus.

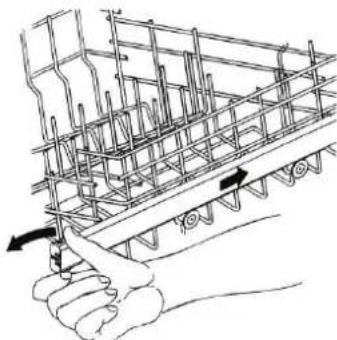

• Lösen Sie die Feststellvorrichtungen, wie in der Abbildung gezeigt, und nehmen Sie sie heraus.

• Ziehen Sie den Korb heraus.

• Setzen Sie in die Führung je nach der gewünschten Einstellung das obere oder untere Rollenpaar ein;

• Setzen Sie die Feststellvorrichtung wieder in ihre ursprüngliche Position ein. Die linke und die rechte Seite des Korbs müssen sich stets auf derselben Höhe befinden.

Version B: einstellbar auf drei Positionen auf beiden Seiten. Die Seiten des Korbs müssen stets auf die selbe Höhe eingestellt werden.

• Den Korb am oberen Rand greifen und je nach gewünschter Höhe in die erste oder zweite Raststellung nach oben ziehen (1).

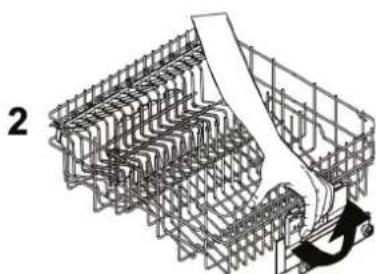

• Am Entriegelungshebel ziehen und den Korb absenken (2). Die Einstellung ist auch bei vollem Korb möglich. In diesem Fall sollte man ihn beim Absenken mit der Hand abstützen, um das Geschirr keinen Stößen auszusetzen.Anleitung für den Benutzer

5. Reinigung und Pflege

Vor der Ausführung von Wartungsarbeiten am Gerät, den Netzstecker aus der Steckdose ziehen oder seine Stromversorgung mit der allpoligen Trennvorrichtung unterbrechen.

5.1 Sicherheitshinweise und allgemeine Ratschläge

Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure enthalten. Die Außenflächen und die Tür des Geschirrspülers müssen in regelmäßigen Zeitabständen mit einem weichen Tuch, das etwas mit Wasser oder einem handelsüblichen Reiniger für lackierte Oberflächen befeuchtet ist, gereinigt werden. Die Dichtungen der Gerätetür müssen mit einem feuchten Schwamm gereinigt werden. Regelmäßig (ein- oder zweimal jährlich) sollte man mit einem weichen Tuch und Wasser den Spülraum und die Dichtungen von dem Schmutz säubern, der sich abgelagert hat.

REINIGUNG DES FILTERSIEBS DES WASSERZULAUFS

Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt werden. Zunächst den Hahn schließen. Dann das Ende des Wasserzulaufschlauchs abschrauben, das Sieb A entnehmen und vorsichtig unter fließendem Wasser spülen. Dann das Sieb A wieder einsetzen und den Schlauch wieder sorgfältig verschrauben.

REINIGUNG DER SPRÜHARME

Die Sprüharme können mühelos herausgenommen werden, damit die Düsen regelmäßig gereinigt und somit Verstopfungen verhindert werden können. Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen. Sicherstellen, dass ihre Drehung in keiner Weise behindert wird.

• Zum Herausnehmen des oberen Sprüharms muss man den Feststellring R ausschrauben.

• Den Orbital-Sprüharm auf der längeren Seite greifen und anheben, um ihn herauszunehmen. Die Sprüharme unter fließendem Wasser waschen und sorgfältig wieder einsetzen. Nach dem Wiedereinbau sicherstellen, dass sich die Sprüharme unbehindert drehen können. Andernfalls kontrollieren, ob sie richtig eingesetzt wurden.

ORBITALAnleitung für den Benutzer

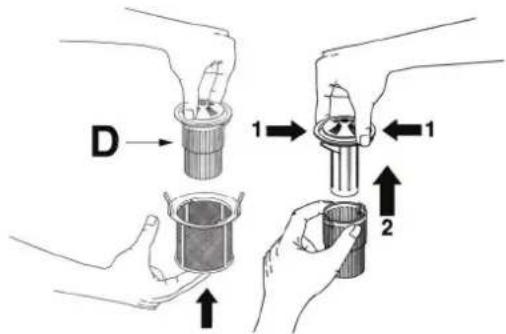

REINIGUNG DER FILTERGRUPPE

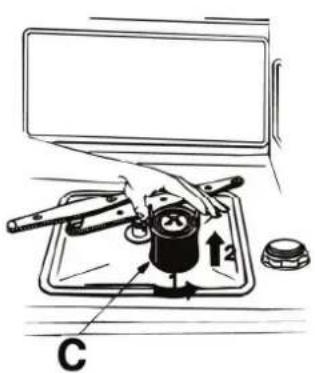

• Der mittlere Filter C sollte regelmäßig kontrolliert und gegebenenfalls gereinigt werden. Zum Herausnehmen muss man die Zungen greifen, entgegen dem Uhrzeigersinn drehen und anheben.

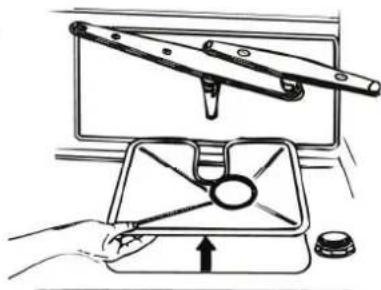

• Von unten gegen den mittleren Filter D drücken, um ihn aus dem Mikrofilter zu lösen.

• Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander trennen; hierzu an der von den Pfeilen angegebenen Stelle auf den Filterkõrper drücken.

• Den mittleren Filter zum Herausnehmen anheben.

HINWEISE UND RATSCHLÄGE FÜR DIE RICHTIGE PFLEGE:

• Die Filter müssen unter fließendem Wasser mit einer Bürste mit harten Borsten gereinigt werden.

• Achten Sie beim Herausnehmen des Filters auf Speisereste, die sich möglicherweise auf dem Filter befinden. Wenn Speisereste in den Spülsumpf fallen, können sie einige Komponenten blockieren oder die Düsen der Sprüharme verstopfen.

• Die Filter müssen unbedingt sorgfältig nach den oben stehenden Anweisungen gereinigt werden: der Geschirrspüler funktioniert nicht, wenn die Filter verstopft sind.

• Die Filter wieder einsetzen, um Schäden an der Spülpumpe zu vermeiden. WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICHT VERWENDET WIRD:

• Zweimal hintereinander das Einweich-Programm ausführen lassen.

• Den Netzstecker aus der Steckdose ziehen.

• Die Gerätetür etwas geöffnet lassen, damit sich keine unangenehmen Gerüche im Spülraum bilden können.

• Die Klarspüler-Dosiervorrichtung zum Nachspülen füllen.

• Den Wasserhahn schließen.Anleitung für den Benutzer

VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPÜLERS NACH EINER LÄNGEREN NICHTVERWENDUNG:

• Sicherstellen, dass sich in der Wasserleitung weder Schlamm noch Rost abgelagert haben; hierzu das Wasser aus dem Zufuhrhahn einige Minuten lang fließen lassen.

• Den Netzstecker wieder in die Steckdose stecken.

• Den Wasserzulaufschlauch wieder anschließen und der Wasserhahn wieder zu öffnen.

SO BEHEBEN SIE KLEINE STÖRUNGEN

In einigen Fällen kann man anhand der nachstehenden Hinweise bei geringfügigen Störungen selbst Abhilfe schaffen: Wenn das Programm nicht startet, sicherstellen, dass:

• der Geschirrspüler ans Stromnetz angeschlossen ist;

• kein Stromausfall vorliegt;

• der Wasserhahn geöffnet ist;

• die Gerätetür richtig geschlossen ist.

• die Tür schließt nicht > das Türschloss ist eingeschnappt > die Tür mit mehr Kraft schließen. Wenn im Spülraum Wasser steht, sicherstellen, dass:

• der Ablaufschlauch nicht geknickt ist;

• der Siphon des Ablaufs nicht verstopft ist;

• die Filter des Geschirrspülers nicht verstopft sind. Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:

• die richtige Menge Reiniger eingefüllt wurde;

• sich Regeneriersalz im Salzbehälter befindet;

• das Geschirr richtig eingeordnet wurde;

• das gewählte Programm für die Art und den Verschmutzungsgrad des Geschirrs geeignet ist;

• alle Filter sauber und richtig eingesetzt sind;

• die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;

• die Drehung der Sprüharme nicht durch irgendeinen Gegenstand behindert wird.Anleitung für den Benutzer

Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt, sicherstellen, dass:

• sich Klarspüler im zugehörigen Behälter befindet;

• die Dosierung richtig eingestellt wurde;

• der verwendete Reiniger guter Qualität ist und nicht seine Wirksamkeit verloren hat (z.B. weil er nicht richtig aufbewahrt oder die Verpackung schon vor langer Zeit geöffnet wurde).

• Geschirr aus synthetischem Material nicht trocken. Synthetisches Material weist eine geringere Wärmespeicherungskapazität auf und daher ist die Trocknung weniger effizient. Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen, dass:

• nicht eine zu große Dosiermenge beim Klarspüler eingestellt wurde. Wenn der Spülraum Rostflecken aufweist:

• Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die Rostflecken auf Fremdrost zurückzuführen sind (Rostteilchen aus den Wasserrohren, von Töpfen, Besteck usw.). Zum Entfernen der Rostflecken ein handelsübliches Spezialprodukt verwenden.

• Sicherstellen, dass der Reiniger richtig dosiert wird. Einige Reinigungsmittel können aggressiver sein als andere.

• Sicherstellen, dass der Deckel des Salzbehälters richtig geschlossen und dass der Enthärter richtig eingestellt ist.Anleitung für den Benutzer

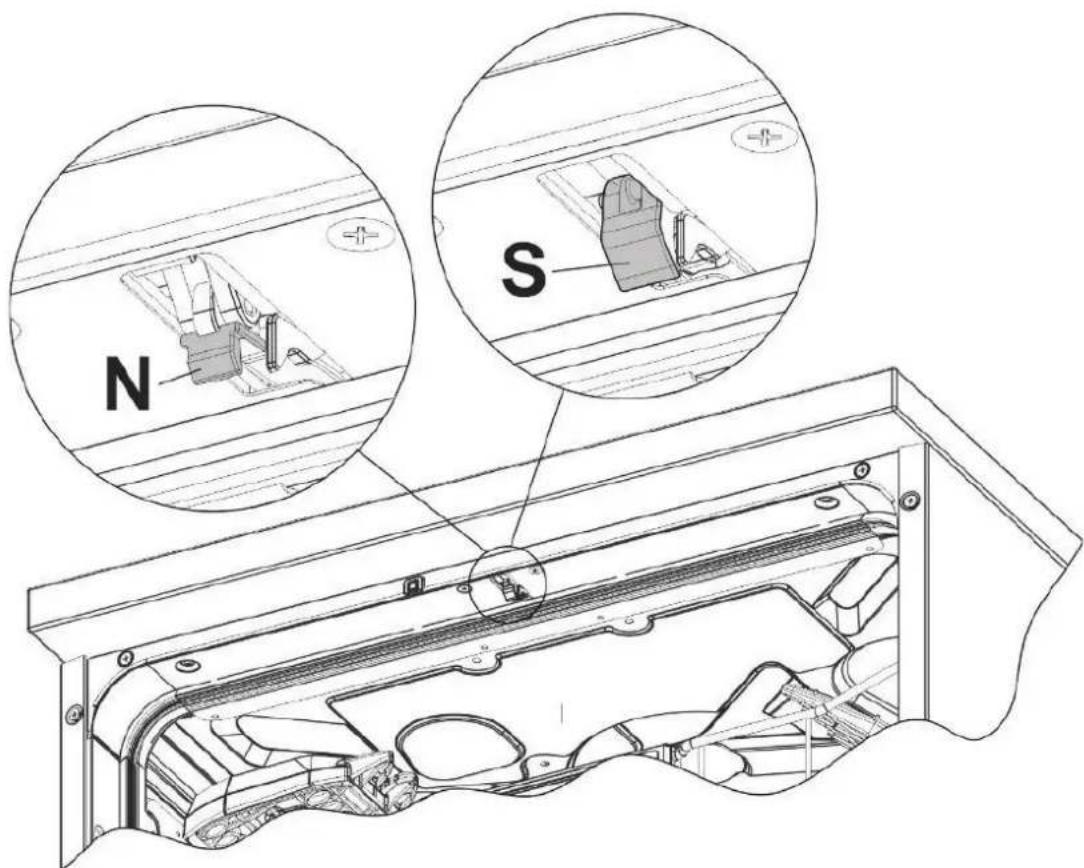

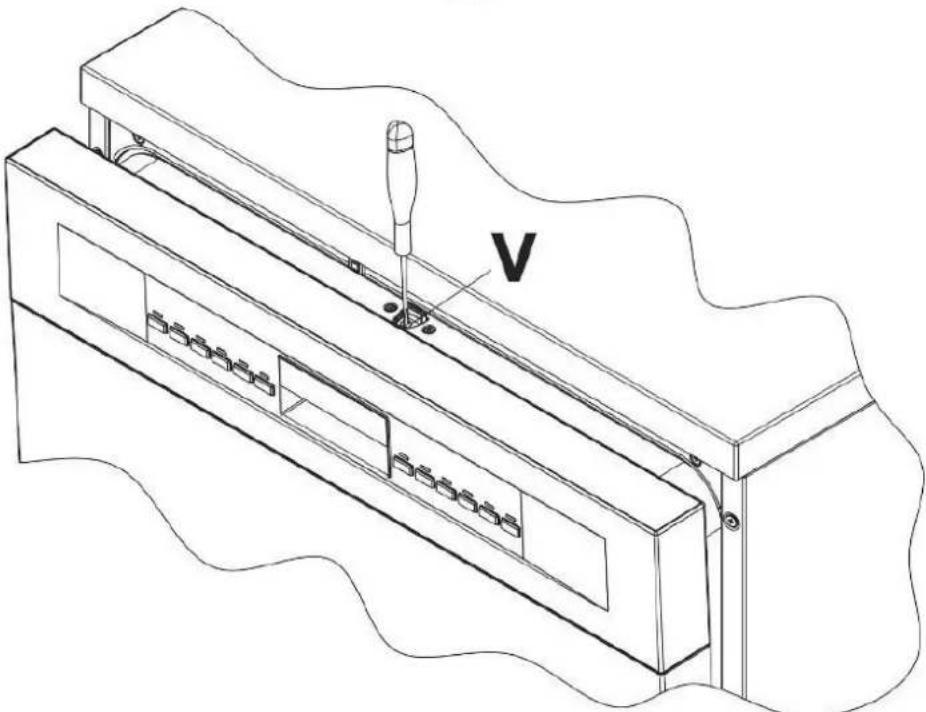

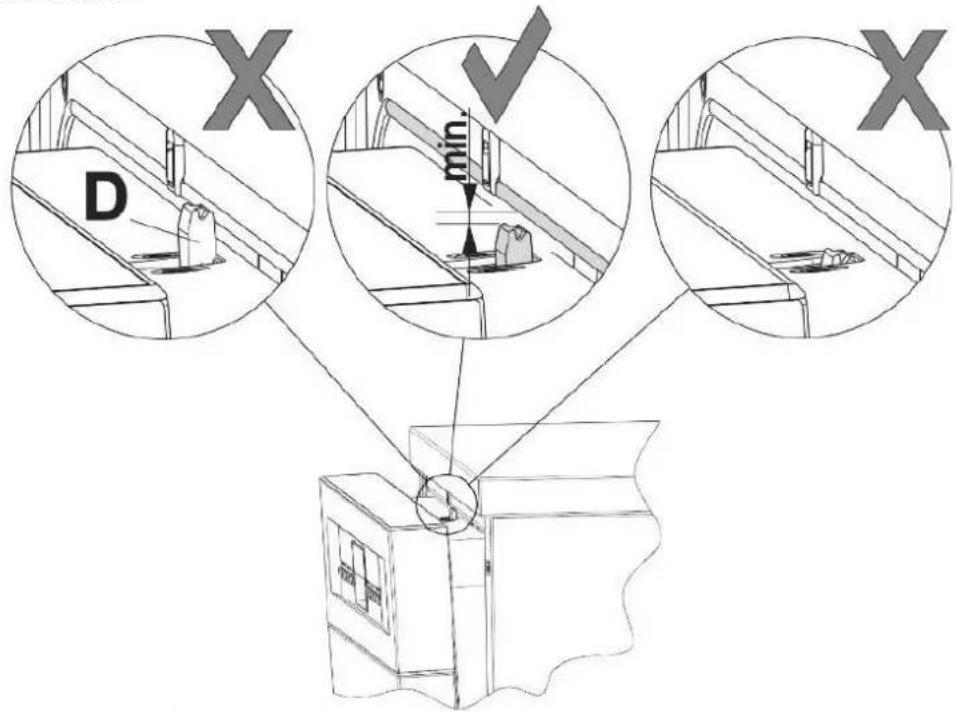

Wenn die Tür sich nicht schließt:

1 - die Position des Schlosszahns (D) überprüfen

2 - diesen ggf. anheben und auf die Kunststoffschraube (V) in Höhe des

3 - auch den Schließhaken (G) überprüfen. Ist er nicht aufgeschnappt

(Bezugspunkt N), öffnet und schließt sich die Tür auf normale Weise, ist er hingegen aufgeschnappt (Bezugspunkt S), dann muss die Tür bis zur Rückstellung kraftvoll geschlossen werden; die Tür öffnen und schließen.Anleitung für den Benutzer

Wenn auch nach Befolgung der oben stehenden Anweisungen die Störung nicht behoben werden konnte, wenden Sie sich bitte an das nächste autorisierte Kundendienstzentrum. ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal sind von der Garantie ausgeschlossen und gehen zu Lasten des Kunden.Anleitung für den Benutzer

6. Abhilfe bei Fehlfunktionen

Der Geschirrspüler kann auf einige Funktionsstörungen hinweisen, indem mehrere Kontrolllampen gleichzeitig aufleuchten. Bedeutung:

FEHLFUNKTION BESCHREIBUNG

Acquastop ausgelöst Das Überlaufschutzsystem hat angesprochen (nur bei den Modellen, die hierüber verfügen). Es spricht an, wenn Wasser austritt. Wenden Sie sich bitte an den Kundendienst.

Sicherheitswasserstand Das Pegelkontrollsystem des Geschirrspülers hat angesprochen. Das laufende Programm abbrechen und den Geschirrspüler ausschalten. Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Erhitzen des Wassers Das Wasser wird nicht oder nicht richtig erhitzt. Das Programm erneut ausführen. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Messen der Wassertemperatur Das laufende Programm abbrechen und den Geschirrspüler ausschalten. Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Wasserzulauf Das Wasser läuft nicht oder nicht richtig zu. Den Wasseranschluss kontrollieren; außerdem sicherstellen, dass der Wasserhahn geöffnet und der Filter nicht verschmutzt ist. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Wasserablauf Das Wasser wird nicht oder nicht richtig abgepumpt. Sicherstellen, dass der Ablaufschlauch nicht geknickt oder gequetscht ist und dass die Filter nicht verstopft sind. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.Anleitung für den Benutzer

FEHLFUNKTION BESCHREIBUNG

Störung beim Wasserzähler (nur bei den Modellen, die hierüber verfügen) Die zulaufende Wassermenge wird nicht präzise gemessen. Das laufende Programm abbrechen und den Geschirrspüler ausschalten. Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Wechselspülsystem Das laufende Programm abbrechen und den Geschirrspüler ausschalten. Den Geschirrspüler einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sich bitte an den Kundendienst.

Störung beim Wasserzulaufsystem Wenden Sie sich bitte an den Kundendienst.

Waschmotorpumpe funktioniert nicht

Ausgeschaltete Kontrolllampe

Eingeschaltete Kontrolllampe

Wenn eine Fehlfunktion auftritt, unterbricht das Gerät das laufende Programm und signalisiert die Störung.

• Die Alarme E1, E2, E3, E4, E8, E9 bewirken den unverzüglichen Abbruch des laufenden Programms.

• Die Alarme E5, E6 unterbrechen das laufende Programm und nehmen nach Lösung der Ursache die Programmdurchführung wieder auf.

• Die Alarm E7 wird am Ende des Zyklus angezeigt, der in jedem Falle zu Ende gebracht wird, da der Betrieb des Geschirrspülers nicht beeinträchtig wird.

• E11: Wenden Sie sich bitte an den Kundendienst. Um einen Alarm “auszuschalten”, muss:

• Die Gerätetür geöffnet und geschlossen werden, oder die Maschine aus- und wieder eingeschaltet werden. An diesem Punkt kann der Geschirrspüler erneut programmiert werden.

Wenn sich die Störung nicht beheben lässt, muss man sich an ein autorisiertes Kundendienstzentrum wenden.Anleitung für den Benutzer

INFORMATION Die Mindestdauer, für die die in der europäischen Verordnung (EU) 2019- 2022-EU aufgelisteten, dem Benutzer des Geräts zugänglichen Ersatzteile zur Verfügung stehen, beträgt unter den in dieser Verordnung festgelegten Bedingungen 10 Jahre.Sommario
