BEDIENUNGSANLEITUNG VW7451 DE DIETRICH

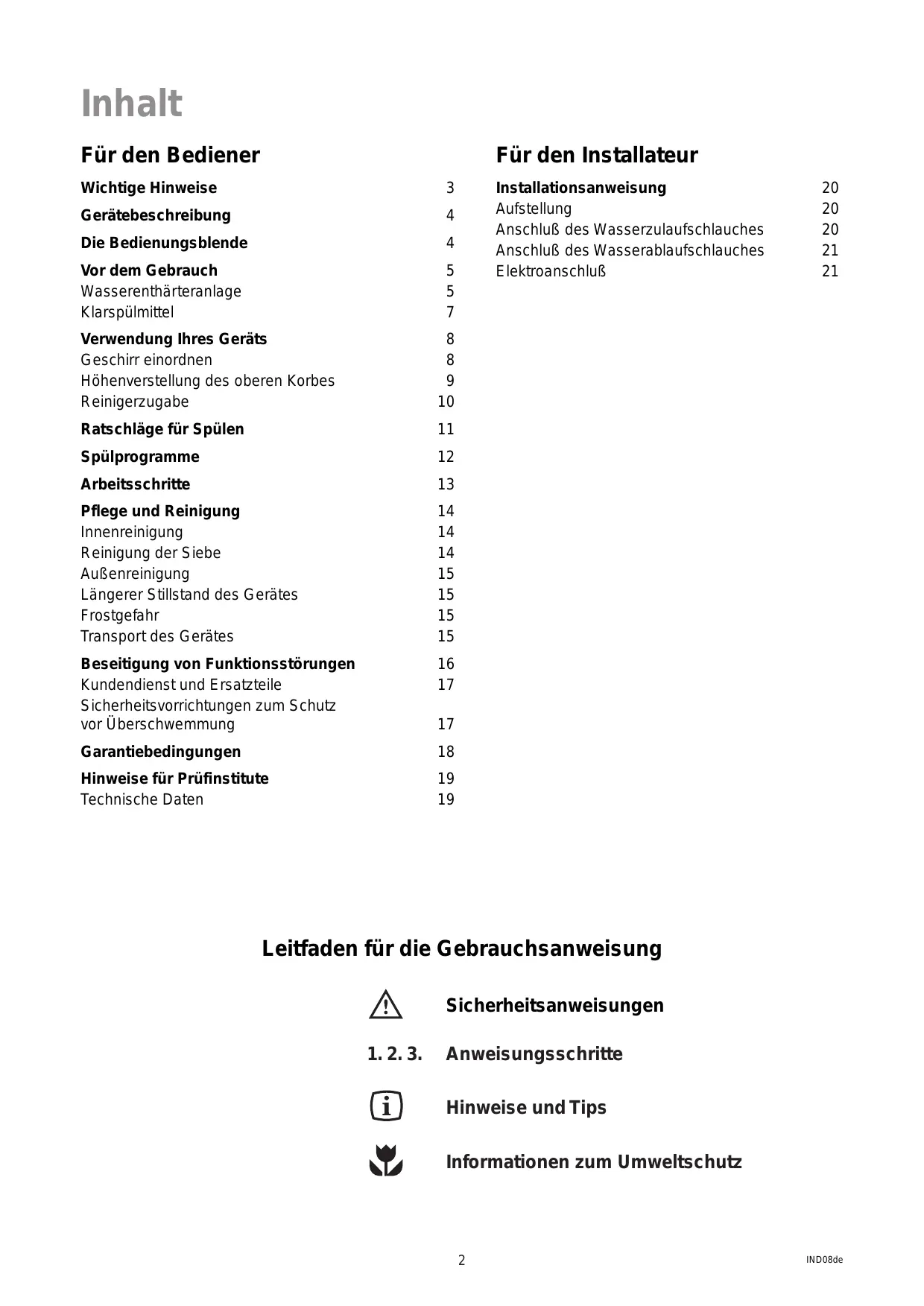

Gerätebeschreibung 4

Die Bedienungsblende 4

Vor dem Gebrauch 5

Wasserenthärteranlage 5

Klarspulmittel 7

Verwendung Ihres Geräts 8

Geschirr einordnen 8

Höhenverstellung des oberen Korbes 9

Reinigerzugabe 10

Ratschlage fur Spulen 11

Spulprogramme 12

Arbeitsschritte 13

Pflege und Reinigung 14

Innenreinigung 14

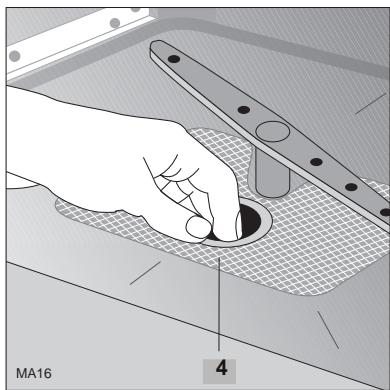

Reinigung der Siebe 14

Außenreinigung 15

Langerer Stillstand des Gerätes 15

Frostgefahr 15

Transport des Gerätes 15

Beseitigung von Funktionstörungen 16

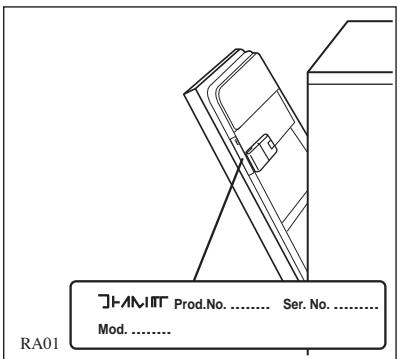

Kundendienst und Ersatzteile 17

Sicherheitsvorrichtungen zum Schutz

vor Überschwemmung 17

Garantiebedingungen 18

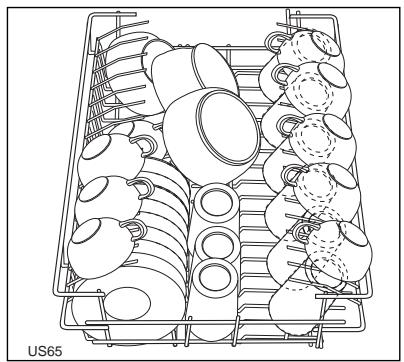

Hinweise für Prüfinstute 19

Technische Daten 19

Installansanweisung 20

Aufstellung 20

Anschluß des Wasserzulaufschlauches 20

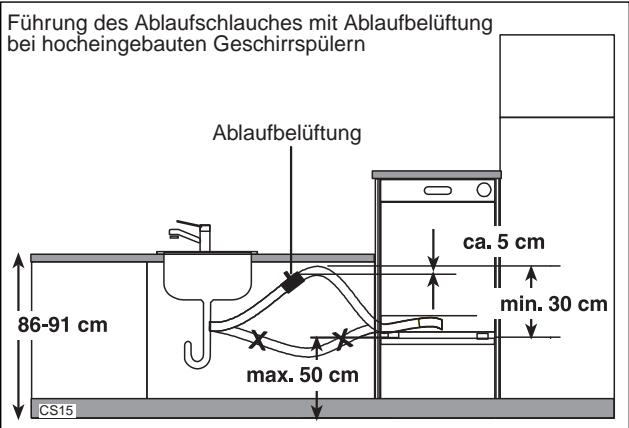

Anschluß des Wasserablaufschlauches 21

Elektroverschluß 21

Leitfaden für die Gebrauchsanweisung

! Sicherheitsanweisungen

1.2.3. Anweisungsschritte

i Hinweise und Tips

Informationen zum Umweltschutz

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rateziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung{lassen, so sorgen Sie dazu, daß das Gerät komplett mit dieser Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

These Hinweise dieren der Sicherheit und sollen den der Installation und Inbetriebnahme aufmerksam gelesen werden.

Installation

• Dieses Gerät ist schwer. Sie sollen den mit Vorsicht bewegen.
• Umbauten oder Veränderungen am Geschirrspulern sind aus Sicherheitsgründen nicht zulässig.
• Sie sollenn sich vergewissern, daß das Gerät nicht auf dem Netzkabel stehen.
• Sie sollen den die beim Elektroanschluss des Gerät anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführten lassen.
• Lassen Sie die beim Wasseranschluss des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installeur ausführten.

Sicherheit von Kindern

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
• Verpackungsteile können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
  Spülmittel für Kinder unzugänglich aufbewahren.

Während des Gebrauchs

Die Geschirrspulmaschine ist für das Spulen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspanen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind,)dürfen nicht in der Geschirrspulmaschine gespüt werden.
- Beim Öffnen der Geräteür während des Betriebs vorsichtig vorgehen.
- Verwenden Sie ausschließlich für Haushaltsspulmaschinen geeignete flüssige, pulveroder tablettenförmige Reinigungsmittel.
- Nach dem Einordnen oder Herausnahmen des Geschirrs sollenn Sie die Tür schreiben, da eine offene Tür eine Gefahrenquelle darstellt.
- Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät können kippen.

• Ziehen Sie nach dem Gebrauch den Netzstecker aus der Steckdose, und drehen Sie den Wasserhahn ab.
• Reinigen Sie den unteren Bereich um Turdichtung und Scharniere mit Vorsicht, da alle Metallkanten schreiben können.
• Dieses Produkt sollte von einem Fachmann gewartet werden, und es sollenn nur Original-Ersatzteile verwendet werden.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführrt werden, konnen zu schweren Unfälle oder Betriebsstörungen führen. Wenden Sie sich an die für ihren Bereich zuständige Kundendienstelle. Verlangen Sie stets Original-Ersatzteile.

Lagerung

Die mit dem Symbol gekennzeichneten Materialien sind recyclefähig.
- Überprüfen Sie mit Ihrer ortsansässigen Beratungsstelle oder dem Umweltschutzamt, ob es in Ihrer Gegend Anlagen zum Recyclen diesen Geräts gibt.
- Wenn Sie das Gerät eines Tages endgültig außer Betriebnehmen, machen Sie es vor der Entsorgung unbrauchbar. Spielende Kinder konnten sich im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Deshalb Netzsteckerziehen, Netzkabel abschreiben und beseitigen. Turschloß sowie zerstören, daß die Tür nicht mehr schließt.
- Helfen Sie Ihr Land sauberzuhalten - entsorgen Sie Ihr altes Gerät in den dazu autorisierten Einrichtungen.

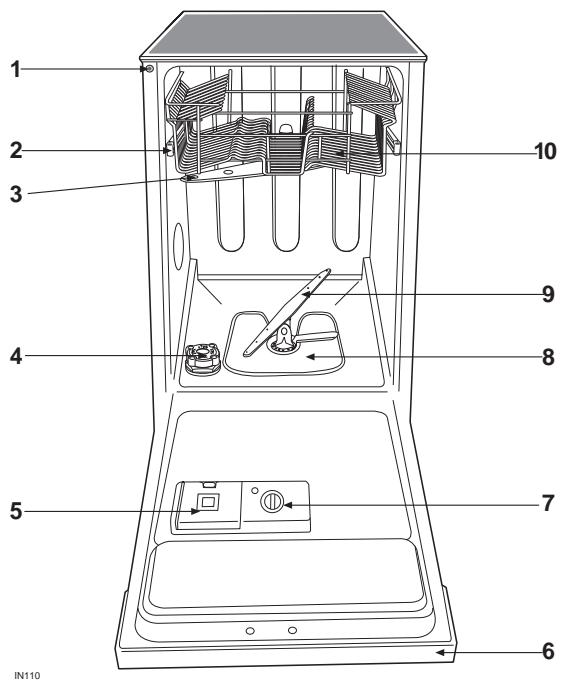

Gerätebeschreibung

1. Härbereich Einstellung
2. Geschirrkobarretierung
3. Oberere Spruharm
4. Salzbehalter
5. Behälter für Reiniger
6. Bedienblende
7. Behälter für Klarsprüler
8. Siebe
9. Unterer Sprüharm
10. Oberer Geschirrkorb

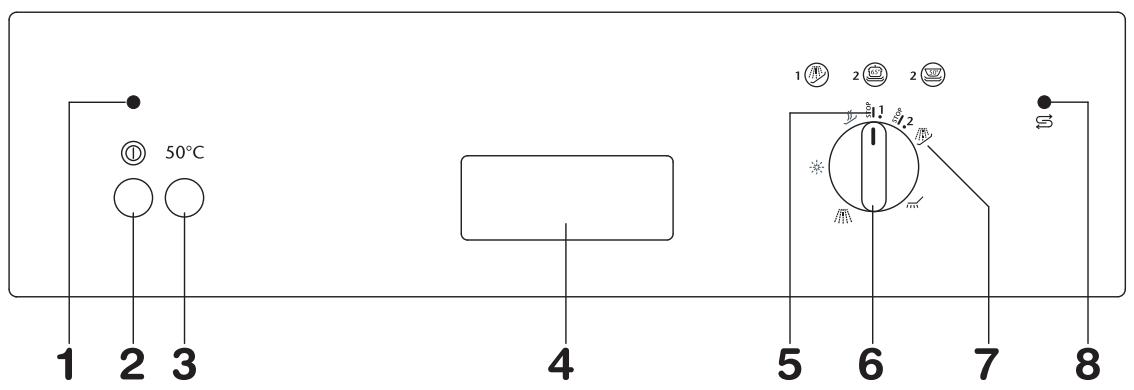

Die Bedienungsblende

1. Betriebskontrollampe
2. Ein/Aus-Taste
3. 50^ C -Taste
4. Handgriff
5. Referenzmarke
6. Programmwähler

7. Programmanzeige

Während des Beitriebes dreht sich der Programmwahler im Uhrzeigersinn und zeigt so die jeweilige Position des Spulprogramms an.

Die Sinnbilder haben die folgende Bedeutung:

Vorspulen
Hauptspullen
Klarspulgang kalt
Klarspulgang warm
Trocknung

8. Salznachfüllanzeige

Vor dem Gebrauch

Vorder ersten Inbetriebnahme:

1. Sicherstellen, daß die Strom- und Wasseranschlüsse den Installationsanweisungen entsprechen.
2. Das Verpackungsmaterial aus dem Gerätnehmen.
3. Wasserenthärtungsanlage einstellen
4. 0,5 Liter Wasser in den Salzbehälter geben und mit Salz nachfüllen
5. Klarspuler einfelden

Wasserenthärteranlage

Wasser enthalt je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Jehigher der Salzgehalt, um so harter ist das Wasser.

Der Geschirrspulautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzen kalkfreies Wasser zum Geschirrspulien liefert.

Die Wasserhärte wird durch äquivalente Skalen wie z.B. deutsche Grade, Französische Grade oder Teile pro Million gemessen.

Der Enthärter ist entsprechend der Wasserhärte an.
Ahrem Wohnort einzustellen. Das zuständige
Wasserwerk kann Sie uber die Wasserhärte
informieren.

Der Wasserenthärter wird im Werk auf Stufe 2 eingestellt.

Sollte diese Stufe für ihre Gegend nicht geeignet sein, muß der Enthärter neu eingestellt werden.

Stufen 3 und 5 (Einstellung des Wasserenthärters)

Gehört Ihr Wasser zur Stufe 3 oder 5, dann ist folgendermaßen zu verfahren:

• Ziehen Sie den unteren Korb Heraus und drehen Sie die Verschlußkappe des Salzvorratsbehalters ab, der sich linksiben dem Grobsieb befindet.
• Mit Hilfe eines Schraubenziehers oder eines Messers drehen Sie den Wähler entgegen dem Uhrzeigersinn, von Position - auf Position+.

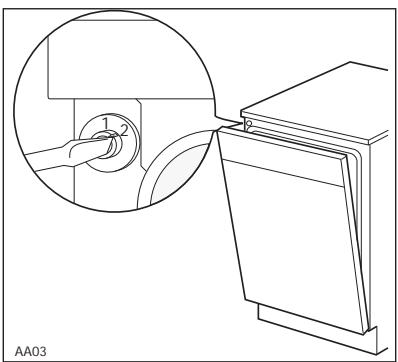

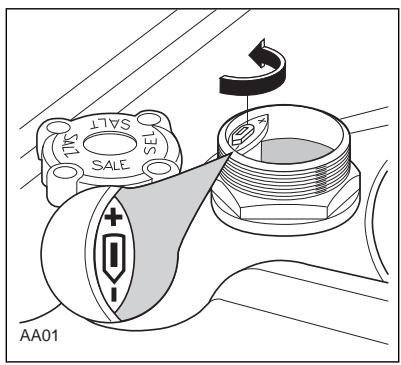

Stufen 4 und 5 (Einstellung der Maschine)

Gehört Ihr Wasser zur Stufe 4 oder 5, so drehen Sie den Zweistellenwähler, der sich links oben auf der Frontseite befindet, von Position 1 auf Position 2.

Hinweis!
Bei einer Wasserhärte von Stufe 5 sind beiden Einstellungen vorzunehmen.

Wasserhärte
°dH deutsche Skala	°TH Franz. Skala	Stufe	Anwendung von Regenerier-salz	Einstellung des Enthärters	Einstellung der Maschine
0 - 7	0 - 14	1	NEIN	NEIN	NEIN
8 - 21	15 - 39	2	JA	NEIN	NEIN
22 - 28	40 - 50	3	JA	JA	NEIN
29 - 39	51 - 70	4	JA	NEIN	JA
40 - 50	71 - 90	5	JA	JA	JA

Gehört Ihr Wasser zu Stufe 1, dann ist kein Regeneriersalz und keine Einstellung notwendig; das Wasser ist weich genug.

Einfüllen des regenerierenden Salzes

i Verwenden Sie ausschließlich Spezialsalz fur Geschirrspulmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen konnen.

Das beim Einfüssen verschüttete Salz kann korrosionsfordernd sein. Deshalb sollte Salz erst kurz vor einem Programmstart eingefüllt werden (mit Ausnahme des Programms Kurzspälen).

Einfüllen:

1. Ziehen Sie den unteren Korb Heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehalters.
2. 0,5 Liter Wasser in den Behälter geben (dies ist nur das ersten Mal notwendig).

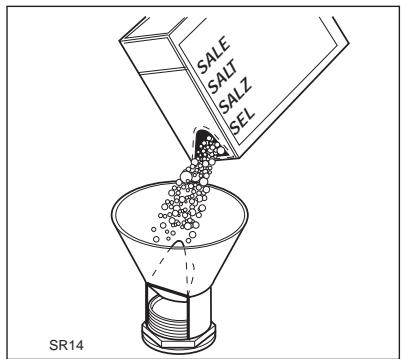

3. Den Behälter mit Hilfe des mitgelieferten Trichters mit Salz fällen.
4. Nachdem Sie das Gewinde und die Dichtung von Salzresten befrei haben, schrauben Sie die Verschlußkappe sorgfältig zu.

Um Sie daran zu erinnern: ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige. Die Lampe leuchtet auf, wenn Salz nachgeführt werden muß.

Der Salzbehälter enthalt immer Wasser. Es ist also normal, daß diese beisalzeinfullung überlauft.

i Hinweis! Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfullen noch 2-6 Stunden, vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten, die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht beeinträchtigt.

Klarspülmittel

Dieses Mittel macht das Geschirr glänzend und begunstigt dessen Trocknung.

Es wird während des warmen Klarspulgangs automatisch eingegossen. Der im Inneren der Türe eingebaute Behälter hat ein Fassungsvermögen von ca. 110 ml Klarspulmittel, das je nach eingesstelter Dosierung für 16 - 40 Spülgänge ausreicht.

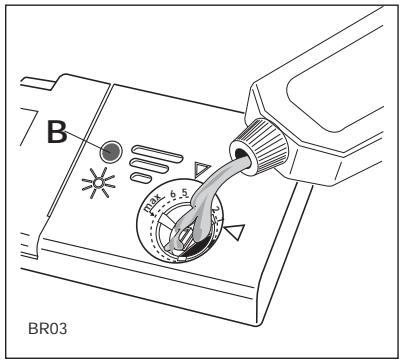

Einfüllen von Klarspülmittel

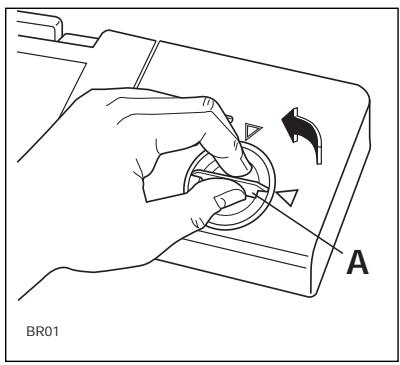

1. Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.
2. Das Klarspülmittel in die Einfüllöffnung goßen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).
3. Füllen Sie Klarspüler nach, wenn sich im Anzeigefenster (B) auf dem Vorratsbehälter ein dunkler Punkt umgeben von einem hellen Ring zeigt.

Den Verschluß fest anziehen.

Füllen Sie kein Reinigungsmittel in den Behälter für den Klarsprüler.

Um eine übermäßige Schaumbildung beim nachsten Spülgang zu vermeiden, ist danebengelaufenes Klarspulmittel mit einem Lappen zu entfernen.

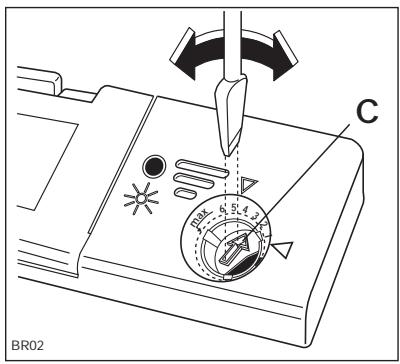

Dosierung

Die Dosiereinstellung beeinflübt Glanz und Trocknungsergebnis. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfūlöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6).

Beginnen Sie mit Einstellung 3.

Wenn am gespluten Geschirr Wassertropfen oder weiß Kalkflecken bleiben, die Dosierung graduell erhöhen.

Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Verwendung Ihres Geräts

Geschirr einordnen

Vor dem Einordnen des Geschirrs in den Geschirrspulautomaten, sollen alle groben Speisereste entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten.

Ordnen Sie keine klinen Gegenstände ein, die durch die Körbe fallen konnten.

Zum Einordnen des Geschirrsziehen Sie die Geschirrkörbe Heraus.

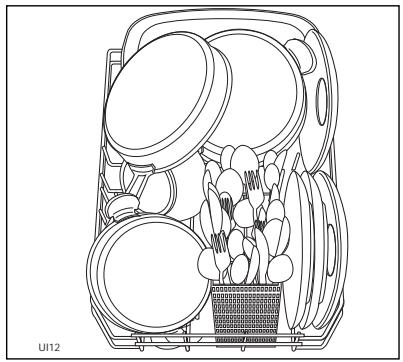

Unterkorb

Im unteren Geschirrkorb werden Töppe, Deckel, Teller, Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobe darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht befindert wird.

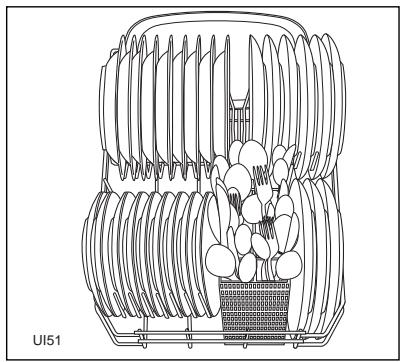

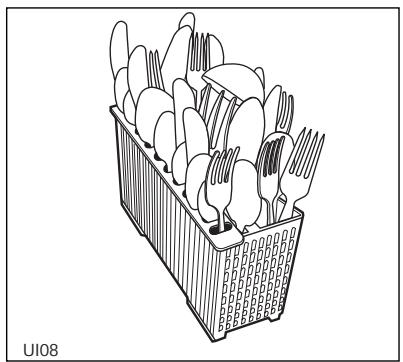

Besteckkorb

Messer mit langer Klinge in aufrechter Lage sind potentielle Gefahrenquellen.

Lange und/oder scharfe Bestecke sowie gebogene Messer sollenen horizontal in den oberen Korb eingeordnet werden.

Beim Einordnen oder Herausnehmenscharfer Gegenstände wie z.B. Messer vorsichtig vorgehen.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen. Falls diese unter herausragen und darauf den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderen Besteck zu mischen, damit sie nicht ineinander fallen konnen.

Silberbesteck soll nicht zusammen mit anderen Metallen gespütter werden.

In das entsprechende Fach an der Seite des Korbes werden Löffel, Dessertlöffel, Messer und Kleinbesteck eingeordnet.

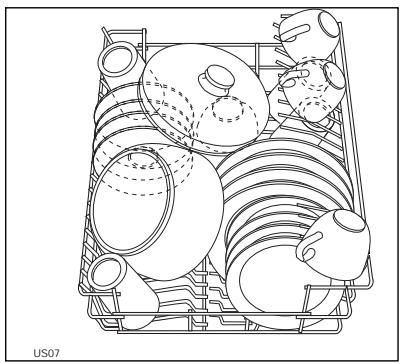

Oberkorb

Im Oberkorb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 24 cm eingeordnet.

Gläser mit langem Stiel konnen umgedreht in den hoheren Tassenfächern eingehängt werden.

Die linke Tassenauflage ist hochklappbar, damit z.B. hohe Gläser eingeordnet werden können.

In den oberen Geschirrkorb kommt vorzugsweise leichte Gegenstände, wie Plastikschusseln usw.

Beschweren Sie diese Teile mit anderen Geschirrteilen.

Prufen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen Kunden.

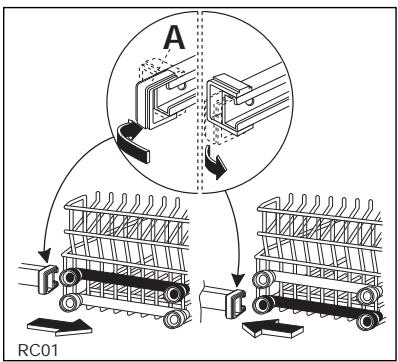

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im unteren Geschirrkorb eingeordnet werden, wobei der obere Geschirrkorbhigher gestellt werden muß.

Die Höhenverstellung ist folgendermaßen durchzuführen:

1. Die vorderen Arretierungen (A) des oberen Geschirrkorbes nach außen drehen und den Korb Herausziehen.
2. Den Geschirrkorb in der hohenen Stellung einschreiben und die Arretierungen (A) nach vornehalten.

In dieser Position wird jedoch das Fassungsvermögen des oberen Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfacher sind nicht nutzbar.

Schließen Sie nach dem Einorden des Geschirrs immer die Tur, da eine offene Tur eine Gefahrenquelle darstellt.

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulveroder tablettenförmige Reinigungsmittel.

Spülmittel einfllen

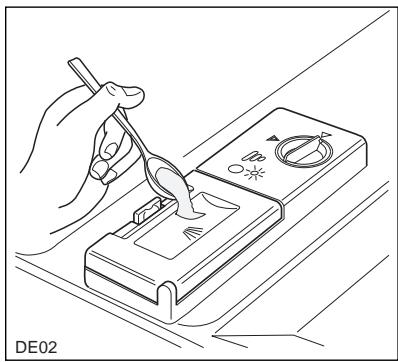

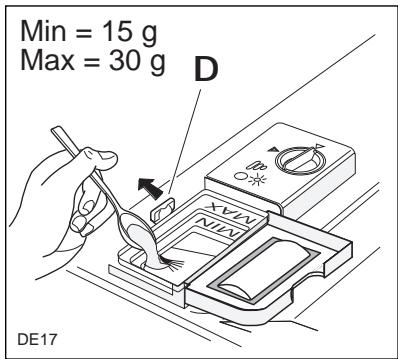

Um das Spülmittelpulver zu verwenden, folgendermaßen vorgehen:

1. Sollte der Deckel des Behalters geschlossen sein, drücken Sie leicht den Verschlußhebel (D) nach hinten.
2. Die Reinigermenge ist abhängig vom Verschmutzungsgrad sowie der Menge des Geschirrs. Da die angebotenen Reiniger nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedene Packungen aufmerksam zu lessen.
3. Nach Einfüllen des Reinigers den Deckel schließen.
4. Für die Programme mit Vorsprülen ist es nötig, außer dem im Spülmittelbehälter eingefüllten Reiniger auf den Deckel des Spülmittelbehalters zusammen Reiniger zu geben.

Um Spülmittel in Tabletten zu verwenden, folgendermaßen vorgehen:

1. Für jedem Programm eineGPCanzeTablette in den Behälter für das Spülmittel legen.
2. Nach Einfüllen des Reinigers den Deckel schließen.
3. Bei den Programmen mit der Vorsprüfung, eine zusätzliche halbe Tablette auf den Behälterdeckel legen.

Eine ungenügende Menge an Reiniger beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine angemessene Verwendung von Spülmitteln wird auch die Umwelt geschont.

Phosphatfreie Kompaktspulmittel

Bei den am Markt angebotenen niederalalkalischen Kompaktspulmitteln werden schwer abbaubare Substanzen durch natürliche Enzyme ersetzt und damit die Umwelt entlastet.

Die Enthaltung der Enzyme erfolgt bereits bei einer Temperatur von 50^ . Bei Verwendung von 50^-

Programmen erreicht man, durch die langere Einwirkdauer, ein Spülergebnis, das einem Programm mit 65^ und traditionellem Spülmittel gleich kommt.

Die Wirkungsweise der verschiedenen Spülmittel ist unterschiedlich. Beachten Sie deshalbitte grundsätzlich die Dosierempfehlungen des Spülmittelherstellers.

Bei der Verwendung phosphatfreier Kompaktspulmitel ist entsprechers auf eine einwandfrei Wasserenthaltung zu achten. Andernfalls kann das Reinigungsergebnis durch Belagbildung nachteilig beeinträchtigt werden.

Deshalb sollenn Sie die Enthärungsanlage Ihres Geschirrspulers bei Verwendung phosphatfreier

Kompaktspulmittel auch in Weichwassergebieten (< 4^) mit Regeneriersalz versorgen!

Ratschläge für Spulen

So spare Sie Energie

Legen Sie das benutzte Geschirr sofort in die Maschine. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist.

Führer Sie eventuell das Vorsprüprogramm durch (siehe hierzu die Tabelle "Spulprogramme"), damit der Schmutz nicht antrocknet, bis das komplette Spulprogramm vorgenommen wird.

Um die besten Spülergebnisse zu erzielen

Töppe mit angebrannten oder stark angekrusteten Speiseresten sollen den zuerst von Hand vorbehandelt oder In Wasser eingeweicht werden.

Ordnen Sie alle Gefäße wie Töppe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollen etwas schraggestellt werden, damit das Wasser leichter abfließen kann.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet (es sei dann, es wird ausdrücklich als spülmaschinenfest verkauft):

• Besteck mit Holz- oder Horngriffen oder Klebstoffteilen
• Bronzebesteck
• Kochtopfe mit Holzgriffen
• Aluminiumware
• Kristallware
• Bleiglas
• Kunststoffgegenstände
• antikes Chinaporzellan oder Chinaporzellan mit Feindekor

Einige Arten von Dekor können bei der Maschinensprülung verblassen, es sei dess, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spulen.

Auch eine Arten von Glasern konnen nach mehrmaligem Spulen in der Maschine undurchsichtig werden.

Silberbesteck kann dunkel werden, wenn es mit anderen Metalteilen in Verbindung kommt.Ordnen Sie daher das Silberbesteck separat vom anderen in den Besteckkorb ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfürben.

Sollten Sie Zweifel haben, informieren Sie sich beim jeweiligen Hersteller.

Lassen Sie sich bei Neukauf von Geschirr, Gläsern und Besteck bestätigten, daß die Teile zum Spüssen im Geschirrspüler geeignet sind.

Spülprogramme

Programm	Verschmutzungsgrad und Geschirrt	Programm-wähler	Einzudrückende Taste(n)	Programmbeschreibung
Vorsprül-Programm	Alles. Teilladung (im Laufe des Tages ganz aufzufullen).	1	Ein/Aus	1 Spülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.
Normal 65°C	Normal verschutzt. Geschirr und Besteck	2	Ein/Aus	Vorsprülen kalt Hauptspüssen 65°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung
BIO 50°C	Normal verschutzt. Geschirr und Besteck	2	50°C + Ein/Aus	Vorsprülen kalt Hauptspüssen 50°C1 Klarspülgang kalt1 Klarspülgang warm Trocknung

Arbeitsschritte

1. Prüfen Sie, ob die Siebe sauber sind
2. Prufen Sie, ob Salz und Klarspülmittel vorhanden sind
3. Einordnung des Geschirrs in die Maschine

Entfernen Sie grobe Speisereste vom Geschirr.

Ziehen Sie den unteren Korb Heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb Heraus und ordnen Sie darin Teller, Untertassen, Glaser, Tassen usw. ein.

Schieben Sie die Körbe nach dem Einordnen wieder in die Maschine zurück.

1. Kontrollieren Sie, ob die Sprüharme sich frei drehen können.
2. Dosierung des Reinigers
3. Schlieben Sie den Deckel
4. Schließen Sie die Tur des Geschirrspulautomaten
5. Einstellung des Spülprogrammes

Drehen Sie den Programmwählerknopf nach rechts, bis der gewählte Programmnummer mit der Einstellmarkierung übereinstimmt.

Wahlen Sie die Temperatur nach den Angaben der Programmtabelle (siehe "Einzudrückende Taste(n)").

1. Starten des Spülprogrammes

Drücken Sie die Ein/Aus-Taste; die Betriebskontrollampe leuchtet auf und das Programm lauft an.

1. Am Ende des Spülprogrammes

Nach Beendigung des Spulprogrammes bleibt die Maschine automatisch stehen.

1. Stellen Sie die Spülmaschine ab

Schalten Sie die Maschine durch Drucken der Ein/Aus-Taste aus, die Betriebskontrollampe erlischt.

Öffnen Sie die Tür.

Warten Sie eine Minute, bevor Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt.

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Vorsicht Obwohl

Obwohl eine Sicherheitseinrichtung den Betrieb des Gerätes unterbricht, damit während des bereits Spülgangs die Tür nicht geöffnet werden. Es besteht Verbrennungsgefahr! Auch unmittelbar nach Beendigung des Spülprogramms kann beim öffnen der Tür freiher Dampf entweichen.

Pflege und Reinigung

Innenreinigung

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Nehmen Sie einmal jährlich, oder auch hαufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Spülmittel oder better eines handelsüblichen Spezialproduktes für die Spūlautomatenpflege vor.

Reinigung der Siebe

Die Siebe im Spülraumboden sind in hohem Grade selbstreingend.

Trotzdem sollen den diese gelegentlich kontrolliert und gereinigt werden. Verschmutzte Siebe beeinträchtigend das Spülergebnis.

1. Tur öffen, Unterkorb Herausnahmen.

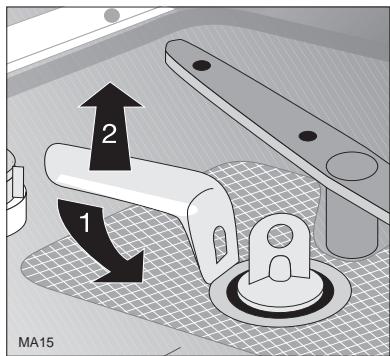

2. Das Siebsystem des Geschirrspulers besteht aus Grob-/Feinsieb, Mikrofilter und Flächensieb. Mit Griff des Mikrofilters das Siebsystem entriegeln und entnahmen.
3. Griff etwa um 1/4 Umdrehung entgegen dem Uhrzeigersinn schwenken und herausnehmer.

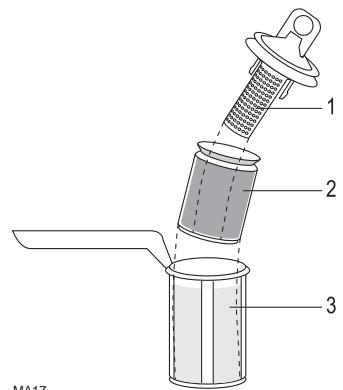

4. Grob-/Feinsieb (1/2) an der Grifföse fassen und aus dem Mikrofilter (3) Herausziehen.
5. Alle Siebe unter fließendem Wasser gründlich reinigen.
6. Flächensieb (4) aus dem Spülraumbodenephmen und auf beiden Seiten gründlich reinigen.
7. Flächensieb wieder in den Spülraumboden einsetzen.
8. Grob-/Feinsieb in den Mikrofilter einsetzen und zusammenstecken.
9. Siebkombination einsetzen und durch Schwenken des Griffs im Uhrzeigersinn bis zum Anschlag verriegeln. Darauf achten, daß das Flächensieb nicht über den Spülraumboden hersaussteth.

Nehmen Sieitte niemals das Gerät ohne Sieb in Betrieb.

Falsch oder schlecht eingesetzte Siebekonnen die Ursache für schlechte Spülergebnisse sein.

Die Reinigung der Siebe ist für einen gute Betrieb der Spülmaschine entsprechers wichtig.

Außenreinigung

Die Bedienungsblende sollene regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspulautomaten:

1. Stecker aus der Steckdoseziehen und Wasserhahn abdrehen.
2. Füllen Sie den Behälter für den Klarsprüfer.
3. Die Gerätetur halb offen setzen, um die Bildung von unangenehmen Gerüchen zu vermeiden.
4. Das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperatren unter Null ausgesetzt, den Wasserzulaufschlauch abnehmer und entleeren. Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0^ .

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu stärke Neigung des Gerätes.

Beseitigung von Funktionstörungen

Wenn Ihr Geschirrspulautomat nicht Funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie dazu den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch.

Störung	Lösung
Die Maschine startet nicht	Die Geräte tür ist nicht dicht geschlossen.Der Stecker ist nicht korrekt in der Steckdose eingesteckt.Die Abflüssicherung überprüften.Keine Spannung an der Steckdose vorhanden.
Die Maschine nimmt kein Wasser	Wasserhahn geschlossen.Keine Wasserversorgung.Der Zulaufschlauch ist geknigt.Beheiten Sie die Störung.Das Sieb im Zulaufschlauch ist verstopft. Reinigen Sie das Sieb am Ende des Zulaufschlauches.
Die Siebe sind verstopft	Reinigen Sie die Siebe (siehe “Pflege und Reinigung”).
Die Sprüharme rotieren nicht	Stellen Sie safer, daß das Geschirr richtig eingeordnet wurde.
Das Wasser wird nicht abgepumpt	Der Ablaufschlauch ist geknigt. Richten Sie ihn jerseyde.Der Abflüß ist eventuell verstopft. Entfernen Sie die Verstopfung.Die Verlängerung des Abflüsschlauchs sitzt nicht richtig.Befolgen Sie die Anweisungen zum Anschluß an das Abwasser.Der Ablauf an der Wand hat keine Entlüftung.
Die Maschine erzeugt starke Geräusahe	Das Geschirr klärt gegeneinander (siehe unter “Einordnen des Geschirrs in ihre Spülmaschine”).Die Sprüharme schlagen gegen das Geschirr.
Die Tür dichtet nicht gut ab	Die Geschirrspülmaschine ist nicht einwandfrei justiert bzw. nicht rechtig eingebaut. Lassen Sie diese Problem von der Kichenmontagefirmabeseitigen!
Schlechetes Spülergebnis	Die Geschirrkörbe sind zu voll beladen.Das Geschirr ist nicht richtig angeordnet.Die Sprüharme konnen sich nicht frei drehen.Die Sprüharme sind verstopft.Die Siebe sind verstopft.Die Siebe sind nicht richtig eingesetzt.Der Reiniger wurde nicht ausreichend dosiert oder ist nicht geeignet.Alter Reiniger oder Reiniger mit Klumpen.Die Verschlußkappe des Salzbehälters ist nicht richtig geschlossen.Es wurde ein zu schonendes Programm gewählt.
Am Geschirr sind Kalkflecken oder ein weißlicher Überzug	Es fehlt Regeneriersalz im Salzbehalter. Die Einstellung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
Das Geschirr ist nicht ganz trocken	Der Vorratsbehalter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig.

Wenn die Funktionstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nachsten autorisierten Kundendienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) an. Sie können diese dem Typenschild des Geschirrspulautomaten entnehmer (siehe Abbildung).

Kundendienst und Ersatzteile

Dieses Produkt sollte ausschließlich durch einen Fachmann gewartet werden, und es dürfen nur Original-Ersatzteile verwendet werden. Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu Verletzungen oder ernsthaften Fehlfunktionen an ihrem Gerät führen. Wenden Sie sich an ihre zuständige Kundendienstelle. Bestehen Sie immer auf Original-Ersatzteile.

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit einer zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweist:

An der Bodenwanne:

These Vorrichtung schaltet die Wasserzufuhr bei einer Undichtheit innerhalb des Gerätes ab. Die Schutzvorrichtung ist nur im eingeschalteten Zustand aktiv.

Garantiebedingungen

Sehr geehrte Kundin,
sehr geehrter Kunde;

als Käfer eines De Dietrich-Gerätes stehen Ihnen die gesetzlichen Gewährleistungsrechte aus dem Kaufvertrag mit Ihr hem Handlcr zu. Daneben rarmt Ihnen De Dietrich eine Garantie ein.

Für die Garantie gelten je nach Gerätotyp nachfolgende Bedingungen:

I. Garantiegruppen

1. De Dietrich gewährt eine Garantie von 12 Monaten ab Kaufdatum auf alle Geräte.
2. Bei gewerblicher Nutzung oder dieser gleichzustellender Nutzung z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, beträgt die Garantiezeit 6 Monate für alle Produkte.

II. für alle Garantiegruppen gelten weiterhin nachfolgende allgemeine Bedingungen:

1. Der Kaufbeleg dient als Garantienachweis.
2. Wahlend der Garantiezeit beseitigt De Dietrich die nachweislich durch Material- oder Fertigungsfehler auftretenden Schäden oder Mängel am Gerät, wenn diese innerhalb 14 Tagen nach Festellung durch den autosierten Kundendienst und innerhalb der Garantiezeit gemeldet werden.
3. Durch die Inanspruchnahme der Garantie verlangert sich die Garantiefrist weder für das Gerät noch für neu eingebaute teile. Ausgewechselte Teile werden Eigentum von De Dietrich.

4. Ausgeschlossen von der Garantie sind die Schäden oder Mängel, die aus folgenden Ursachen entstehen:

5. nicht vorschriftsmäßige Installation, z.B. Nichtbeachtung der VDE-Vorschriften

6. fehlerhafte Aufstellung, z.B. Nichbeachtung der Einbau-/Installationsvorschriften,
7. unsachgemäß Bedienung oder Beanspruchung, z.B. Nichtbeachtung der Gebrauchsanweisungen,
8. äußere Einwirkung

Reparatuten oder Abänderungen während der Garantiezeit dürfen nur durch den De Dietrich-Kundendienst oder von autorisierten Fachhandlern vorgenommen werden.

1. Die Behebung der garantiepflichtigen Mängel erfolgt innerhalb der 12 Monate ab Kaufdatum ohne jeder Berechnung - einschließlich Anfahrts-, Montage- und Ersatzteilkosten.
2. Schlätt die Mängelbeseitigung fehl oder ist sie unwilling, berechtigt dies den Käfer zur Rückgangigmachung des Kaufvertrags oder zur Herabsetzung des Kaufpreises.

Bei kundendienst-Anforderungen bzw. für die Bestellung von Sonderzubehör und Ersatzteilen wenden Sie sichitte an:

De Dietrich - Zentralkundendienst - Postfach 1251 - 59202 Ahlen

Hinweise für

Prüfinstitute

Vor einer Prüfung muß der Salzbehälter des

Entkalkers und der Spülmittelbehälter gefüllt werden.

Prüfnorm:	EN 50242
Vergleichsprogramm:	BIO 50°C
Beladung:	9 Maßgedecke
Klarsprümlittelwähler:	Position 4
Reinigungsdosierung:	20 g im Behälter 5 g auf dem Behälterdeckel

Oberen Korb laden

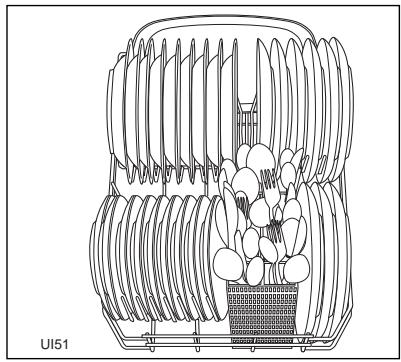

Unteren Korb laden

Technische Daten

Abmessungen	Breite Höhe max. Tiefe max. Tiefe bei geöffneter Türe	44.6 cm 81.8 ÷ 87.8 cm 57.5 cm 111.4 cm
Betriebsspannung/Frequency		230 V - 50 Hz
Leistungsaufnahme Umwälzpumpere		200 W
Leistungsaufnahme Heizelement		2100 W
Gesamtleistung		2300 W
Leitungswasserdruck	min. max.	50 kPa (0.5 bar) 800 kPa (8 bar)
Fassungsvermögen		9 Maßgedecke

Installationsanweisung

Aufstellung

Stellen Sie die Maschine in der Höhe eines Wasserzünd ablaufes auf.

Sie sollen die beim Elektroanschluss des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführten halten.

Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeitsen von einem fachkundigen und zugelassenen Installateur ausführren.

Anschluß des

Wasserzulaufschlauches

Dieser Geschirrspulautomat erhöht einen Anschluß an Kalt- oder Warmwasser bis 60^ . Es ist jeder empfehlenswert, einen Kaltwasseranschluß zu wahren. Da beim Warmwasseranschluß die Spülzeiten erheblich kürzer werden, können das Spülergebnisalanders bei stark verschmutztem Geschirr beeinträchtigt werden.

Wenn die Wasserzulaufleitung neu ist oder lange nicht benutzt wurde, ist es ratsam das Wasser weniger Minuten laufen zu halten, bevor Sie den Geschirrspulautomaten anschlossen.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden. Festdrehn nicht vergessen!

Wichtig!
Die Anschlüsse des Zulaufschlauches müssen fest angezogen sein.
Prufen Sie, bevor das Gerät in seine endgültige Position gebracht wird, ob kein Wasser austritt! Auch geringe Mengen können im Laufe der Zeit große Schäden verursachen.

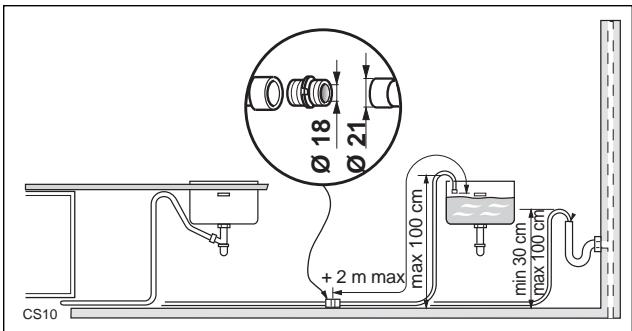

Anschluß des Wasserablaufschlauches

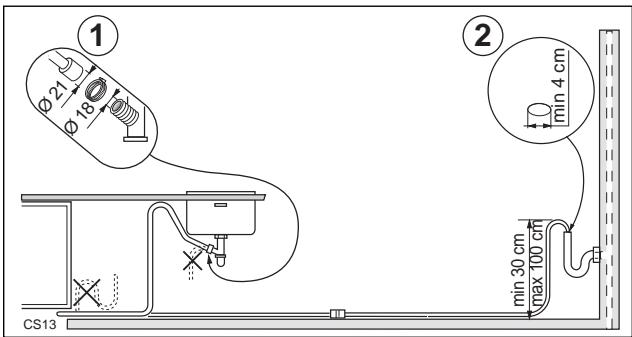

Der Wasserablaufschlauch kann angeschlossen werden:

1. am Syphonverschluß des Spülbeckens, mit einer Schlauchschelle;
2. an einem festen Wandanschluss mit Ablaufbelüfung, und mit einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm undarf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder blockieren kann.

Eine eventuelle Veränderung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauchs sein.

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Elektroanschluss

Elektroanschluss an 230V (50 Hz). Die elektrische Hausanlage (Steckdose, Anschlußleitung, Sicherung und Zähler) muß für diesen Anschlußwert ausgelegt sein. Schließen Sie das Gerät nur an eine, den VDE-Richtlinen entsprechende, Steckdose an.

Der Erzeuger lehtne每一 Haftung fur eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

Hocheinbau des Geschirrspulers

Wird der Geschirrspüler erhöht eingebaut (max 50 cm über dem Boden), so sind die in der Zeichnung angegebenen Maße zu beachten und eine Ablaufbelüftung einzubauen. Die Ablaufbelüftung erhalten sie über ihren Handler oder den zuständigen Kundendienst.

Dieses Gerät entspricht den folgenden EG Richtlinien:

• 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

-89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie

Sommaire

Description de l'ordinateil
