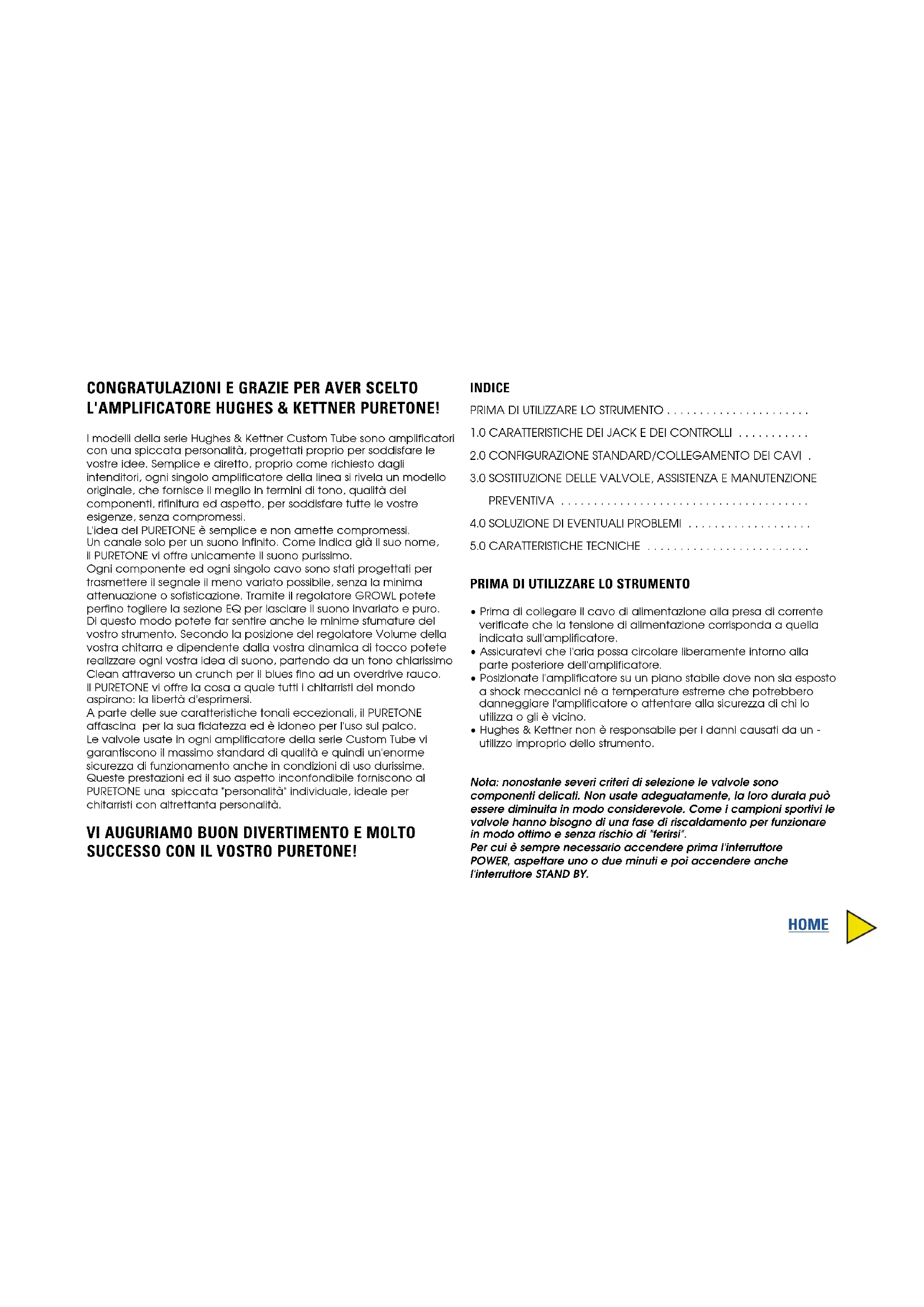

FUSIBLE SECTEUR 1,6 AT (230 V modèle) 3,15 AT (117 V modèle) 3,15 AT (100 V modèle) FUSIBLE ANODIQUE 1 x 500 mAT DIMENSIONS (H X L X P) Head : 625 x 320 x 260 mm Combo : 625 x 520 x 250 mm POIDS Head : 17 kg Combo : 25 kgCONGRATULAZIONI E GRAZIE PER AVER SCELTO L'AMPLIFICATORE HUGHES & KETTNER PURETONE! I modelli della serie Hughes & Kettner Custom Tube sono amplificatori con una spiccata personalità, progettati proprio per soddisfare le vostre idee. Semplice e diretto, proprio come richiesto dagli intenditori, ogni singolo amplificatore della linea si rivela un modello originale, che fornisce il meglio in termini di tono, qualità dei componenti, rifinitura ed aspetto, per soddisfare tutte le vostre esigenze, senza compromessi. L'idea del PURETONE è semplice e non amette compromessi. Un canale solo per un suono infinito. Come indica già il suo nome, il PURETONE vi offre unicamente il suono purissimo. Ogni componente ed ogni singolo cavo sono stati progettati per trasmettere il segnale il meno variato possibile, senza la minima attenuazione o sofisticazione. Tramite il regolatore GROWL potete perfino togliere la sezione EQ per lasciare il suono invariato e puro. Di questo modo potete far sentire anche le minime sfumature del vostro strumento. Secondo la posizione del regolatore Volume della vostra chitarra e dipendente dalla vostra dinamica di tocco potete realizzare ogni vostra idea di suono, partendo da un tono chiarissimo Clean attraverso un crunch per il blues fino ad un overdrive rauco. Il PURETONE vi offre la cosa a quale tutti i chitarristi del mondo aspirano: la libertà d'esprimersi. A parte delle sue caratteristiche tonali eccezionali, il PURETONE affascina per la sua fidatezza ed è idoneo per l'uso sul palco. Le valvole usate in ogni amplificatore della serie Custom Tube vi garantiscono il massimo standard di qualità e quindi un'enorme sicurezza di funzionamento anche in condizioni di uso durissime. Queste prestazioni ed il suo aspetto inconfondibile forniscono al PURETONE una spiccata "personalità" individuale, ideale per chitarristi con altrettanta personalità.

• Prima di collegare il cavo di alimentazione alla presa di corrente verificate che la tensione di alimentazione corrisponda a quella indicata sull'amplificatore.

• Assicuratevi che l'aria possa circolare liberamente intorno alla parte posteriore dell'amplificatore.

• Posizionate l'amplificatore su un piano stabile dove non sia esposto a shock meccanici né a temperature estreme che potrebbero danneggiare l'amplificatore o attentare alla sicurezza di chi lo utilizza o gli è vicino.

• Hughes & Kettner non è responsabile per i danni causati da un - utilizzo improprio dello strumento. Nota: nonostante severi criteri di selezione le valvole sono componenti delicati. Non usate adeguatamente, la loro durata può essere diminuita in modo considerevole. Come i campioni sportivi le valvole hanno bisogno di una fase di riscaldamento per funzionare in modo ottimo e senza rischio di "ferirsi". Per cui è sempre necessario accendere prima l'interruttore POWER, aspettare uno o due minuti e poi accendere anche l'interruttore STAND BY. HOME1.0 CARATTERISTICHE DEI JACK E DEI CONTROLLI PANNELLO FRONTALE INPUT: Ingresso per collegare la chitarra (accetta ogni livello d'ingresso). VOLUME: Regola il volume del PURETONE. A livelli alti di volume, inizia la tipica distorzione Class-A. Col regolatore Volume della vostra chitarra potete dissolvere benissimo fra suoni puliti e distorti. BASS, MID, TREBLE: Sezione EQ a tre canali. I controlli Mid e Treble influiscono uno sul altro (come consueto e desiderato coi amplificatori valvolari): Se vanno aumentati i suoni alti, quelli medi vengono tagliati e viceversa. Questa caratteristica vi permette di creare una varietà di suoni pressoché infinita. GROWL: Elimina l'influenza della sezione EQ sulla trasmissione del suono. Girato a destra, la sezione EQ è completamente tolta. Il suono della vostra chitarra quindi verrà trasmesso assolutamente invariato. SELEZIONATORE OUTPUT (Avviso: Nella versione Head del PURETONE, questo selezionatore si trova sul panello posteriore): Il PURETONE è un amplificatore molto forte. Però ci sono certe situazioni dove questa potenza può risultare inopportuna. Grazie all circuito OUTPUT POWER potete adattare la forza della finale di potenza secondo la rispettiva situazione di uso. Potete abbassare la potenza di uscita da 100% a 80% (selezionatore in posizione media) oppure a 50%. STANDBY: Azionate questo interruttore uno o due minuti dopo aver azionato l'interruttore POWER. Provvede a scaldare delicatamente le valvole risp. ammuta il DUOTONE nelle pause senza poi aver bisogno di scaldare le valvole di nuovo. POWER: Interruttore di corrente del PURETONE. LAMPADINA ROSSA: Da luce col PURETONE acceso PANELLO POSTERIORE MAINS IN: Serve a collegare il cavo incluso ad una presa di corrente a norme Euro. Assicuratevi che la tensione elettrica dell'amplificatore corrisponde a quella della rete a cui vi state collegando. Vicino a questa presa si trova il compartimento per i fusibili. Fate attenzione di ricambiare fusibili difettosi con fusibili nuovi con la stessa specificazione (guardare in caratteristiche tecniche). ANODE FUSE: Sostegno per il fusibile del anodo delle valvole della sezione di potenza finale. Anche qui per il ricambiamento dovete fare attenzione alla specificazione giusta del fusibile. Esaminate se le valvole sono difettose quando il fusibile di ricambio si fulmina dopo poco tempo. OUTPUT: Nella versione Head del PURETONE, il selezionatore OUTPUT POWER si trova sul panello posteriore. (vedere sopra per descrizione.) SPEAKERS: Il PURETONE dispone di 2 collegamenti per altoparlanti con un'impedanza totale di almeno 8 Ohm. Quindi potete collegare al PURETONE Head sia un cabinet a 8 Ohm oppure due cabinet a 16 Ohm. Nella versione Combo, un collegamento serve per l'altopar- lante a 16 Ohm integrato. Il collegamento per il cabinet addizionale si trova dietro il panello posteriore vicino al collegamento per l'alto- parlante integrato. Fate attenzione di collegare al Combo addizionalmente solo un cabinet a 16 Ohm. Peró potete anche collegare un cabinet a 8 Ohm, se staccate prima l'altoparlante interno.

2.0 CONFIGURAZIONE STANDARD/

COLLEGAMENTO DEI CAVI3.0 RICAMBIO VALVOLE, ASSISTENZA E MANUTENZIONE PREVENTIVA Il PURETONE è fornito con valvole EL34 e 12AX7. Dopo un "Burn-In" (un primo riscaldamento sotto carico) queste valvole passano un procedimento di selezione rigoroso dove vengono esaminati i loro valori elettrici e la loro qualità meccanica (microfonia), poi vengono montate nell'amplificatore per testare le caratteristiche sonore. Uno dei processi più importanti è l'accoppiamento di valvole che hanno caratteristiche uguali. QUANDO DOVETE SOSTITUIRE LE VALVOLE? Le valvole usate nel PURETONE hanno elevata qualità e lunga durata. Se nonostante ciò avete un problema, rispondete alle seguenti domande prima di sostituire le valvole: È proprio la valvola la causa del guasto o c'è un'altra causa, per esempio un cavo di altoparlante difettoso, che ha causato il guasto della valvola della sezione finale di potenza? (se quell'errore non viene eliminato, il problema può presentarsi di nuovo dopo aver sostituito le valvole). La tensione di rete era costante durante l'uso? Una tensione troppo alta può aver causato il difetto. Tensioni troppo elevate si verificano per esempio con l'uso di generatori o con collegamenti ad alto voltaggio non adeguati. Si è fulminato un fusibile senza che ci sia una valvola guasta? Fusibili vecchi, scariche di particelle nella valvola o picchi di tensione elevata possono essere la causa. Cambiare le valvole in questo caso sarebbe poco conveniente. Dopo un certo periodo le valvole sono sottoposte a fenomeni di usura (microfonia elevata, suscettibilità ai ronzi, perdite nelle alte frequenze, perdite di rendimento ecc.). Se notate questi fenomeni sostituite le valvole perché oltre a influire negativamente sul suono preannunciano un loro imminente guasto. A CHE COSA SI DEVE FARE ATTENZIONE QUANDO SI SOSTITUISCONO LE VALVOLE? La sostituzione deve essere sempre eseguita da un tecnico autorizzato e qualificato! Staccate la presa dalla corrente ed aspettate per almeno due minuti affinché l'apparecchio si possa scaricare, prima di smontare la lamiera della parte posteriore! Smontata la lamiera, staccate con cautela le valvole dai loro zoccoli. Una singola valvola della sezione di potenza finale può essere cambiata solo con un'altra valvola con le stesse caratteristiche. Sostituite le valvole della sezione di potenza soltanto con valvole che abbiano le stesse caratteristiche. Avviso: Tenete conto che potete inserire un assortimento di nuove valvole nella sezione finale del PURTETONE senza aver bisogno di sintonizzare il bias. L'assortimento nuovo può benissimo avere altre caratteristiche che quello vecchio. È solo importante che le valvole presentino un match adeguato. Il circuito Class A provvede automaticamente alla sintonizzazione del bias. COME POSSO PROLUNGARE LA DURATA DELLE VALVOLE? Non usate mai il PURETONE senza carico, cioè senza altoparlante! Perciò tenete conto di usare sempre un cavo d'altoparlante di alta qualità. Usate l'interruttore STAND BY! Il ripetuto riscaldamento delle valvole aumenta la loro usura. Staccando la corrente di anodo, tramite il commutatore Standby, si preservano le valvole da un'usura precoce. Evitate vibrazioni e scosse, soprattutto con l'amplificatore acceso. Spegnete l'amplificatore prima di trasportarlo ed aspettate un po' per lasciare che le valvole si raffreddino. Regolazioni corrette prolungano la durata delle valvole. Se notate un'usura delle valvole troppo elevata, dovreste far controllare queste regolazioni.DIAMO DI SEGUITO QUALCHE REGOLA FONDAMENTALE PER PROLUNGARE NOTEVOLMENTE LA VITA DEL VOSTRO AMPLIFICATORE:

• Assicuratevi che tutte le unità esterne, i cavi di segnale e di alimentazione siano in ottimo stato. - Assicuratevi che la ventilazione del vostro PURETONE non venga ostruita da nessun oggetto. Un corretto raffreddamento dell'amplificatore gli prolungherà la vita.

• Evitate che lo strumento subisca shock meccanici o che venga esposto ad eccessivo calore, polvere o umidità.

• Quando si collegano delle unità esterne, fate sempre attenzione alle loro specifiche tecniche. Non collegate mai degli altoparlanti con impedenza troppo bassa (con valori in ohm insufficienti). Non collegate mai delle unità con livelli di uscita del segnale troppo elevati (come altri amplificatori) all'ingresso del amplificatore.

• Assicuraratevi che la tensione di rete alla quale state per collegarvi sia compatibile con quella dell'amplificatore. Nel caso foste in dubbio chiedete informazioni al tecnico del suono o al custode del locale in cui state suonando.

• Evitate di riparare lo strumento da soli! Fate in modo che sia un tecnico di assistenza qualificato a sostituire anche i fusibili interni del vostro amplificatore.

• All'amplificatore non arriva corrente. Controllate il cavo di alimentazione e verificate che sia collegato correttamente.

• Il fusibile principale è difettoso. Sostituite il fusibile con un altro identico. Se anche quest'altro si brucia, consultate il vostro rivenditore Hughes & Kettner. F2) Il PURETONE è collegato correttamente ma non si sente alcun suono:

• Uno o più controlli GAIN e MASTER potrebbero trovarsi a livello zero.

• Un corto circuito nel segnale dello speaker può aver bruciato un fusibile. Assicuratevi che nessun collegamento sia in corto circuito e chiamate un tecnico qualificato per la sostituzione del fusibile (ovviamente con caratteristiche identiche).
