MANUALE UTENTE 3907W NILFISK

Istruzioni originali

Indice

Istruzioni per l'uso....2

Sicurezza dell'operatore....2

Informazioni generali sull'uso della macchina....2

Impieghi previsti 2

Usi impropri 2

Collaudo e garanzia 3

Istruzioni per le richieste d'intervento 3

Esclusione di responsabilità.... 3

Versioni e varianti costruttive.... 3

Avvertenze generali....4

Rischi Residui....4

Dichiarazione CE di Conformità 4

Descrizione della macchina....5

Parti della macchina ed Etichette 5

Optional di trasformazione 5

Accessori....5

Imballo e disimballo....5

Disimballo, movimentazione, utilizzo e immagazzinaggio....6

Messa in esercizio - collegamento alla rete elettrica....6

Prolunghe 7

Aspirazione di sostanze asciutte 7

Aspirazione di liquidi....7

Dati tecnici....8

Dati tecnici varianti ATEX 9

Dimensioni....9

Comandi e indicatori.... 10

Controlli prima dell'avviamento 10

Avviamento e arresto 10

Lista dei simboli di comandi e spie del quadro elettrico 10

Arresto di emergenza....11

Funzionamento....11

Manutenzione, pulizia e decontaminazione....12

Pulizia filtri 12

Pulizia contenitore e sacchi raccolta polveri.... 13

Sostituzione sacchi raccolta polveri 14

Sostituzione dei filtri primario e assoluto 15

Installazione, pulizia e sostituzione ciclone (Opzionale) 17

Controllo tenute 17

Smaltimento 17

Schemi elettrici 17

Ricambi consigliati....18

Ricerca guasti....19

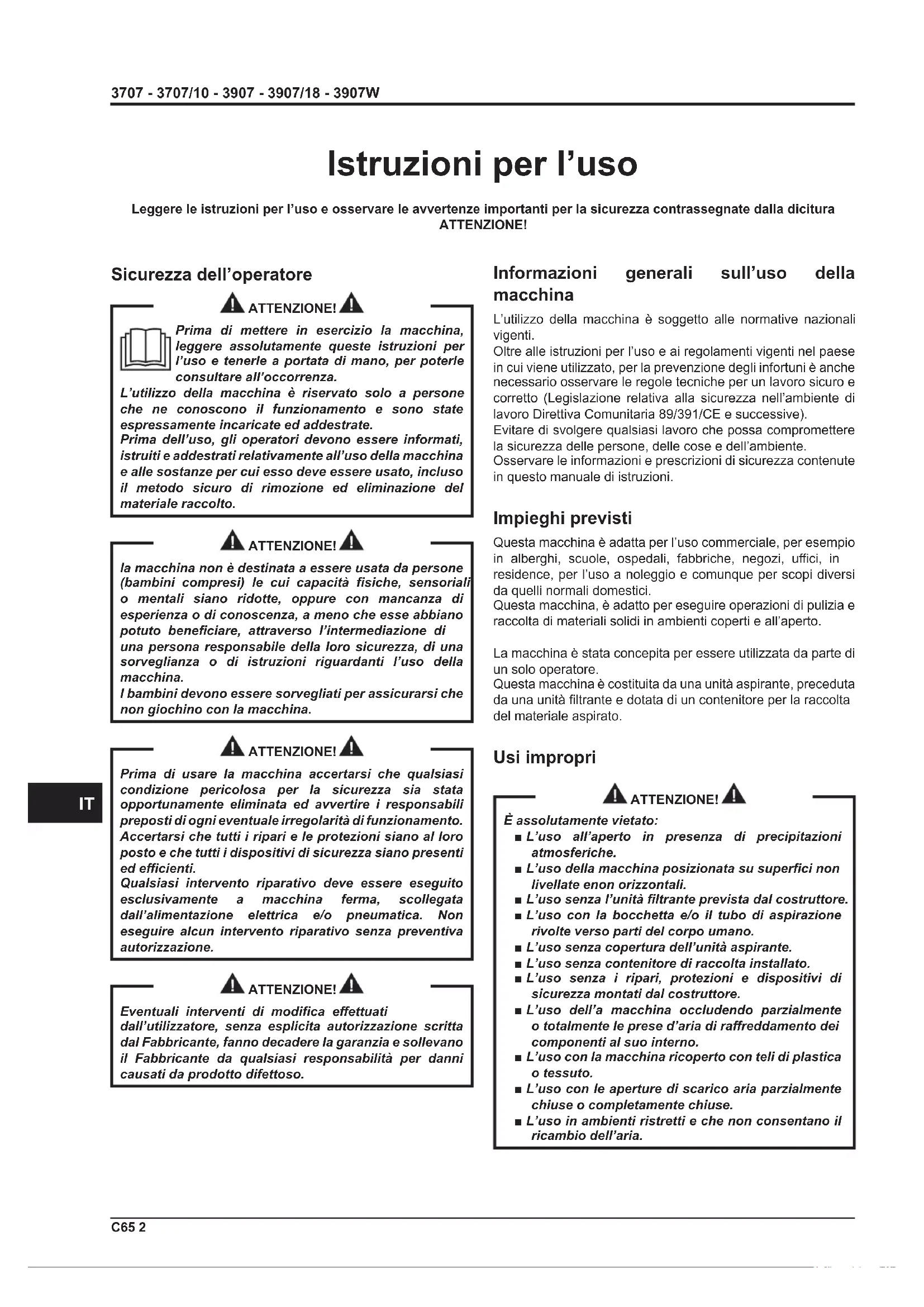

Istruzioni per l'uso

Leggere le istruzioni per l'uso e osservare le avvertenze importanti per la sicurezza contrassegnate dalla dicitura ATTENZIONE!

Sicurezza dell'operatore

ATTENZIONE!

Prima di mettere in esercizio la macchina, leggere assolutamente queste istruzioni per l'uso e tenerle a portata di mano, per poterle consultare all'occorrenza.

L'utilizzo della macchina è riservato solo a persone che ne conoscono il funzionamento e sono state espressamente incaricate ed addestrate.

Prima dell'uso, gli operatori devono essere informati, istruiti e addestrati relativamente all'uso della macchina e alle sostanze per cui esso deve essere usato, incluso il metodo sicuro di rimozione ed eliminazione del materiale raccolto.

ATTENZIONE!

la macchina non è destinata a essere usata da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso della macchina.

I bambini devono essere sorvegliati per assicurarsi che non giochino con la macchina.

ATTENZIONE!

Prima di usare la macchina accertarsi che qualsiasi condizione pericolosa per la sicurezza sia stata opportunamente eliminata ed avvertire i responsabili preposti di ogni eventuale irregolarità di funzionamento.

Accertarsi che tutti i ripari e le protezioni siano al loro posto e che tutti i dispositivi di sicurezza siano presenti ed efficienti.

Qualsiasi intervento riparativo deve essere eseguito esclusivamente a macchina ferma, scollegata dall'alimentazione elettrica e/o pneumatica. Non eseguire alcun intervento riparativo senza preventiva autorizzazione.

ATTENZIONE!

Eventuali interventi di modifica effettuati dall'utilizzatore, senza esplicita autorizzazione scritta dal Fabbricante, fanno decadere la garanzia e sollevano il Fabbricante da qualsiasi responsabilità per danni causati da prodotto difettoso.

Informazioni generali sull'uso della macchina

L'utilizzo della macchina è soggetto alle normative nazionali vigenti.

Oltre alle istruzioni per l'uso e ai regolamenti vigenti nel paese in cui viene utilizzato, per la prevenzione degli infortuni è anche necessario osservare le regole tecniche per un lavoro sicuro e corretto (Legislazione relativa alla sicurezza nell'ambiente di lavoro Direttiva Comunitaria 89/391/CE e successive).

Evitare di svolgere qualsiasi lavoro che possa compromettere la sicurezza delle persone, delle cose e dell'ambiente.

Osservare le informazioni e prescrizioni di sicurezza contenute in questo manuale di istruzioni.

Impieghi previsti

Questa macchina è adatta per l'uso commerciale, per esempio in alberghi, scuole, ospedali, fabbriche, negozi, uffici, in residence, per l'uso a noleggio e comunque per scopi diversi da quelli normali domestici.

Questa macchina, è adatto per eseguire operazioni di pulizia e raccolta di materiali solidi in ambienti coperti e all'aperto.

La macchina è stata concepita per essere utilizzata da parte di un solo operatore.

Questa macchina è costituita da una unità aspirante, preceduta da una unità filtrante e dotata di un contenitore per la raccolta del materiale aspirato.

Usi impropri

ATTENZIONE!

È assolutamente vietato:

■ L'uso all'aperto in presenza di precipitazioni atmosferiche.
■ L'uso della macchina posizionata su superfici non livellate enon orizzontali.
■ L'uso senza l'unità filtrante prevista dal costruttore.
■ L'uso con la bocchetta e/o il tubo di aspirazione rivolte verso parti del corpo umano.
■ L'uso senza copertura dell'unità aspirante.
■ L'uso senza contenitore di raccolta installato.
■ L'uso senza i ripari, protezioni e dispositivi di sicurezza montati dal costruttore.
■ L'uso dell'a macchina occludendo parzialmente o totalmente le prese d'aria di raffreddamento dei componenti al suo interno.
■ L'uso con la macchina ricoperto con teli di plastica o tessuto.
■ L'uso con le aperture di scarico aria parzialmente chiuse o completamente chiuse.
■ L'uso in ambienti ristretti e che non consentano il ricambio dell'aria.

ATTENZIONE!

È assolutamente vietato:

■ L'uso nel caso in cui il cavo o la spina siano danneggiati. Se l'apparecchio non funziona come dovrebbe, è caduto, danneggiato, rimasto all'aperto o caduto nell'acqua, riportarlo presso un centro assistenza autorizzato.
■ L'aspirazione di liquidi con macchine non dotate di sistemi originali di arresto specifici.
■ Non tirare o trasportare utilizzando il cavo di alimentazione, non utilizzare il cavo come se fosse una maniglia, non chiuderlo in mezzo alle porte, non tirarlo sopra bordi o angoli spigolosi. Non schiacciare il cavo sotto all'apparecchio. Tenere il cavo lontano da superfici riscaldate.
■ L'aspirazione dei seguenti materiali:

1. Materiali ardenti (braci, cenere calda, sigarette accese ecc.).
2. Fiamme libere.
3. Gas combustibili.
4. Liquidi infiammabili, combustibili, aggressivi (benzina, solventi, acidi, soluzioni alcaline ecc.).
5. Polveri/sostanze e/o loro miscele esplosive e ad accensione spontanea (polveri di magnesio o di alluminio ecc.).

NB: Quanto sopra non considera gli usi dolosi né questi sono ammessi.

Collaudo e garanzia

■ Collaudo

Su ogni macchina viene effettuato un collaudo finale relativo al suo funzionamento ed alle sue prestazioni; il tutto per garantirne la massima resa durante il lavoro che dovrà svolgere.

■ Garanzia

Le clausole della garanzia sono specificate nel contratto di vendita.

Istruzioni per le richieste d'intervento

In caso di anomalie di funzionamento o di guasti per i quali è necessario l'intervento di tecnici specializzati rivolgersi direttamente al Costruttore o al più vicino centro di Assistenza Tecnica.

Esclusione di responsabilità

La macchina è stata consegnata all'utente alle condizioni valide al momento dell'acquisto.

Per nessun motivo l'utente è autorizzato alla manomissione della macchina.

Ad ogni anomalia riscontrata rivolgersi al più vicino centro di assistenza.

Ogni tentativo di smontaggio di modifica o in generale di manomissione di un qualsiasi componente della macchina da parte dell'utente o da personale non autorizzato ne invaliderà la garanzia e solleverà la ditta costruttrice da ogni responsabilità circa gli eventuali danni sia a persone che a cose derivanti da tale manomissione.

Il fabbricante si ritiene altresì sollevato da eventuali responsabilità nei seguenti casi:

■ Non corretta installazione.
■ Uso improprio della macchina da parte di personale non addestrato adeguatamente.
■ Uso contrario alle normative vigenti nel paese di utilizzo.
■ Mancata o scorretta manutenzione prevista.
■ Utilizzo di ricambi non originali o non specifici per il modello.
■ Inosservanza totale o parziale delle istruzioni.
■ Non invio del certificato di garanzia.
■ Eventi ambientali eccezionali

Versioni e varianti costruttive

Varianti per polveri dannose alla salute

Gli apparecchi per polveri dannose alla salute sono classificati, in accordo con la norma EN 60335-2-69 - All. AA, secondo diverse classi di polvere:

■ L (rischio moderato) adatto per separare la polvere con un valore limite di esposizione in funzione del volume occupato maggiore di 1 mg/m³ - trattiene almeno il 99% di particelle aspirate;
■ M (rischio medio) adatto per separare la polvere con un valore limite di esposizione in funzione del volume occupato non minore di 0,1 mg/m³ - trattiene almeno il 99,9% di particelle aspirate;
■ H (rischio elevato) adatto per separare tutte le polveri con un valore limite di esposizione in funzione del volume occupato minore di 0,1 mg/m³ incluse le polveri cancerogene e patogene, tra cui l'amianto - trattiene almeno il 99,995% di particelle aspirate.

[NOTA]

■ Nel caso di polveri dannose per la salute rivolgersi alle autorità nazionali preposte alla salute e sicurezza, quindi rispettare le normative nazionali in vigore sia durante l'utilizzo che per lo smaltimento.
■ Le sostanze radioattive non rientrano per definizione nella tipologia di polveri dannose per la salute, sopra descritte.

[NOTA]

Le macchine progettate per la raccolta di segatura e di polvere minerale contenente quarzo devono essere almeno di classe M.

Varianti per polveri combustibili (ACD)

Questa macchina è adatta all'aspirazione di polveri combustibili, ad eccezione della polvere di magnesio, in zone non classificate ATEX (ordinary locations) e certificata in accordo con la norma EN 60335-2-69 - All. AA.

[NOTA]

Per queste varianti riferirsi alla rete commerciale del costruttore.
Vedere le istruzioni per l'uso "ACD" per le macchine in variante ACD.

Varianti ATEX

[NOTA]

Per queste varianti riferirsi alla rete commerciale del costruttore.

Vedere le istruzioni per l'uso "ATEX" per le macchine in variante ATEX.

Il costruttore dispone di macchine idonee all'utilizzo in atmosfere potenzialmente esplosive. Tali varianti sono costruite in accordo alle direttive e normative in vigore. Le istruzioni addizionali relative sono fornite assieme alla macchina.

Varianti HEPA

Questa macchina può essere dotata di filtro (HEPA) in aspirazione. I procedimenti di manutenzione e svuotamento compresa la rimozione del contenitore delle polveri, devono essere espletati solo da personale autorizzato, che deve indossare un abbigliamento protettivo. Non azionare senza il sistema filtrante completo in posizione.

Avvertenze generali

ATTENZIONE!

In caso di emergenza:

■ incidente - guasto - rottura filtro - incendio - ecc. Scollegare l'apparecchiatura dall'alimentazione e richiedere l'intervento di personale specializzato. Nel caso che l'utilizzatore venga in contatto con il prodotto aspirato, verificare le avvertenze riportate sulla scheda tecnica di sicurezza del prodotto stesso, che deve essere messa a disposizione dal datore di lavoro.

[NOTA]

Verificare eventuali sostanze ammesse e la zona di lavoro nel caso di macchine in versione (esecuzione) per liquidi.

ATTENZIONE!

Le macchine non devono essere usate o immagazzinate all'aperto e in presenza di umidità.

Solamente le versioni con controllo di livello possono essere usate per aspirare liquidi, in caso contrario possono essere usati soltanto per aspirare a secco.

ATTENZIONE!

Versione (esecuzione) per liquidi.

In caso di fuoriuscita di schiuma o liquido arrestare immediatamente la macchina e richiedere l'intervento di personale specializzato.

[NOTA]

Questi apparecchi non devono essere utilizzati in ambienti corrosivi.

Rischi Residui

Dopo aver considerato attentamente i pericoli, presenti in tutte le fasi operative della macchina, sono state adottate le misure necessarie ad eliminare, per quanto possibile, i rischi per gli operatori e/o a limitare o a ridurre i rischi derivanti dai pericoli non totalmente eliminabili alla fonte.

Durante le operazioni e/o la manutenzione, gli operatori sono esposti a certi rischi residui i quali, per natura delle operazioni stesse, non possono essere completamente eliminati. E' dunque responsabilità dell'installatore provvedere a ulteriori indicazioni e/o segnali di pericolo necessari in base al luogo d'installazione della macchina e dal materiale manipolato.

Rischi dovuti a pericoli elettrici in fase di manutenzione

PERICOLO

Rischio da pericolo di folgorazione in caso di accesso in fase di manutenzione agli equipaggiamenti elettrici senza aver disattivato l'alimentazione elettrica.

VIETATO

È vietato intervenire sugli equipaggiamenti elettrici prima di aver disalimentato la macchina o le sue parti dalla linea elettrica.

OBBLIGATORIO

Affidare le operazioni di manutenzione elettrica a personale qualificato. Effettuare le verifiche degli equipaggiamenti elettrici prescritte nel manuale.

Rischi dovuti alla presenza di possibile alta temperatura residua dopo l'arresto dell'unità aspirante.

Nel corso d'interventi manutentivi e di pulizia, l'operatore può entrare in contatto, a macchina ferma, con parti dell'unità aspirante con superfici ad elevata temperatura. Apposite targhe monitorie, collocate nei punti strategici indicano il pericolo dovuto alla presenza di superfici ad elevata temperatura e l'obbligo per l'operatore di utilizzare dispositivi di protezione individuale, in particolare guanti protettivi.

Le parti potenzialmente calde (alte temperature) sono identificate come le seguenti:

È OBBLIGATORIO USARE I GUANTI

ATTENZIONE TEMPERATURE PERICOLOSE

Dichiarazione CE di Conformità

Ogni macchina è corredata dalla Dichiarazione CE di conformità vedi fac-simile fig. 23.

[NOTA]

La Dichiarazione di Conformità è un documento della massima importanza e va conservato con estrema cura per essere reso disponibile in caso di richiesta degli Enti di Controllo.

Descrizione della macchina

Parti della macchina ed Etichette

Figura 1

1. Targhetta identificativa:

Codice Modello, Matricola, Marcatura CE, Anno di costruzione Peso in kg

1. Contenitore di raccolta materiale aspirato

2. Leva di sgancio contenitore materiale aspirato

3. Bocchettone di aspirazione

4. Leva bloccaggio ruota

5. Manico

6. Ganci chiusura

7. Etichetta di avvertimento per aspiratori Classe L - M - H - ACD

8. Targa di attenzione

Richiama l'attenzione dell'operatore avvertendolo della necessità di scuotere il filtro solamente con la macchina spenta (vedere anche par. "Manutenzione, pulizia e decontaminazione").

1. Spina per il collegamento dell'aspiratore alla presa elettrica.

2. Unità aspirante

3. Targa di quadro sotto tensione

Segnala la presenza all'interno del quadro della tensione riportata sulla targhetta

Per questo motivo l'accesso al quadro deve essere consentito solamente a personale espressamente autorizzato che comunque prima di accedere ai componenti elettrici deve sempre scollegare l'alimentazione alla macchina posizionando l'interruttore generale in posizione 0 - off e disinserire la spina dalla presa di corrente.

Questa macchina genera un forte flusso di aria che viene aspirato dalla bocca di aspirazione e fuoriesce dallo scarico.

Prima di avviare la macchina, innestare il tubo di aspirazione nell'apposito bocchettone, e innestare sulla parte terminale del tubo l'accessorio adatto al tipo di lavorazione da effettuare; prego riferirsi al catalogo accessori del fabbricante o al servizio assistenza.

Il diametro dei tubi autorizzati è riportato nella tabella dei dati tecnici.

La macchina è dotata di un filtro primario che consente il funzionamento nella maggior parte delle applicazioni.

Oltre al filtro primario che trattiene le polveri più comuni, può essere installato un filtro secondario (filtro assoluto).

Questa macchina è dotata di deflettore interno che, imprimendo un moto circolare centrifugo delle sostanze aspirate, ne favorisce la caduta nel contenitore.

Figura 2

Gli apparecchi per polveri dannose alla salute e/o per polveri combustibili sono classificati, in accordo con la norma EN 60335-2-69 - All. AA, secondo diverse classi di polvere:

1. Etichetta classe L

2. Etichetta classe M

3. Etichetta classe H

4. Etichetta ACD

L'etichetta classe H riporta per esteso la scritta sotto riportata.

Questo aspiratore contiene polvere pericolosa per la salute.

Le operazioni di svuotamento e di manutenzione, compresa la rimozione dei

mezzi di raccolta della polvere, devono essere eseguite soltanto da personale autorizzato che indossi abiti di protezione personale adeguati. Non azionare senza il sistema filtrante completo in posizione.

Gli apparecchi destinati ad utilizzo in atmosfere explosive classificate sono costruiti in accordo con la Direttiva 2014/34/EU (ATEX):

1. Etichetta ATEX

Optional di trasformazione

Sono disponibili diversi tipi di optional di trasformazione della macchina.

Gli optionals possono essere richiesti già installati in fase di ordinazione, in alternativa possono essere installati successivamente.

Per informazioni, prego riferirsi alla rete commerciale.

Le istruzioni per la applicazione e il relativo manuale uso e manutenzione sono forniti assieme agli optionals

Usare solo optional originali forniti ed autorizzati.

Accessori

Sono disponibili diversi accessori; prego riferirsi al catalogo accessori del costruttore.

Usare solo accessori originali forniti ed autorizzati dal costruttore.

Imballo e disimballo

Tutto il materiale spedito è stato accuratamente controllato prima della consegna allo spedizioniere.

Al ricevimento della macchina controllare eventuali danni subiti durante il trasporto. In caso affermativo sporgere immediato reclamo al trasportatore.

Smaltire i materiali di imballaggio in accordo con la legislazione in vigore.

Figura 3

Modello A (mm) B (mm) C (mm) kg (*)
3707 1.700	900 1.950	319
3707 C 1.700	900 2.300	340
3707/10 1.700	900 1.950	333
3707/10 C 1.700	900 2.300	350
3907 1.700	900 1.950	338
3907 C 1.700	900 2.300	360
3907W 1.700	900 1.950	352
3907W C 1.700	900 2.300	370
3907/18 1.700	900 1.950	380
3907/18 C 1.700	900 2300	400

(*) Peso con imballo

Disimballo, movimentazione, utilizzo e immagazzinaggio

Per eseguire il disimballaggio dell'unità aspirante rimuovere i fermi aiutandosi con un martello ed un cacciavite.

Rimuovere inoltre tutti i dispositivi di fissaggio previsti dal costruttore in fase di imballaggio utilizzando strumenti adeguati.

Sbloccare i freni delle ruote e rimuovere la macchina dalla pedana di sostegno aiutandosi con una rampa di portata adeguata e conducendo l'aspiratore dal manico.

Operare su superfici piane ed orizzontali.

La portata del piano di appoggio deve essere adeguata al peso della macchina.

Prevedere ampio spazio intorno all'impianto per poter operare con libertà di movimenti e consentire agevoli interventi da parte degli operatori in previsione di futuri interventi di manutenzione.

ATTENZIONE!

Il fabbricante non risponde di eventuali danni causati alla macchina durante il sollevamento qualora non venga utilizzata l'attrezzatura per il sollevamento fornita dal costruttore.

ATTENZIONE!

Nel caso vengano fornite più pedane di sostegno, movimentare la pedana di sostegno su cui è ancorata la macchina con un carrello elevatore di idonea portata e procedere al disimballo una volta che essa sia stata adagiata su una superficie piana ed orizzontale e con una portata adeguata al peso dell'aspiratore.

Messa in esercizio - collegamento alla rete elettrica

ATTENZIONE!

■ Prima della messa in esercizio, accertarsi che la macchina non presenti danneggiamenti evidenti.
■ Prima di collegare la macchina alla rete accertarsi che la tensione indicata sulla targhetta corrisponda a quella di rete.
■ Introdurre la spina del cavo di collegamento in una presa con contatto/collegamento di terra correttamente installato. Accertarsi che la macchina sia spenta.
■ Le spine e i connettori dei cavi di collegamento alla rete devono essere protetti da schizzi d'acqua.
■ Controllare il corretto collegamento alla rete elettrica.
■ Usare solo la macchina nel caso in cui i cavi di collegamento alla rete elettrica siano in condizioni perfette (in caso di danni al cavo vi è il pericolo di scosse elettriche!).
■ Verificare regolarmente l'assenza di danni e segni di usura, screpolature o invecchiamento del cavo di collegamento alla rete.

ATTENZIONE!

■ Durante il funzionamento evitare di calpestare, schiacciare, tirare o danneggiare il cavo di collegamento alla rete elettrica.
■ Durante il funzionamento evitare di staccare il cavo dalla rete solamente sfilando la spina (non tirare il cavo stesso).
In caso di sostituzione del cavo di alimentazione elettrica, sostituirlo con uno del tipo uguale a quello originale installato: H07 RN-F, lo stesso requisito vale nel caso si utilizzi una prolunga.
Il cavo di alimentazione deve essere sostituito dal Servizio Assistenza del costruttore o da equivalente personale qualificato.

I responsabili per la sicurezza degli impianti devono vigilare affinché:

■ Venga evitato ogni uso o manovra impropria;
■ Non vengano rimossi o manomessi i dispositivi di sicurezza;
■ Vengano eseguiti con regolarità gli interventi di manutenzione;
Non vengano modificate per alcun motivo le parti di macchina (attacchi, forature, ecc.) per adattarvi ulteriori dispositivi;
■ Vengano utilizzati esclusivamente ricambi originali Nilfisk.

NOTA

E' responsabilità dell'utente assicurarsi che l'installazione sia conforme alle disposizioni locali vigenti in materia. L'apparecchiatura deve essere installata da personale qualificato che abbia letto e compreso le informazioni qui riportate.

Prolunghe

Se si usa una prolunga, fare attenzione alla sezione che deve essere adeguata per la corrente assorbita e al grado di protezione riportato sulla targhetta macchina.

Potenza massima (kW) 3	5 15 22
Sezione minima (mm2) 2	5 4 10 16
Lunghezza massima (m)	20
Cavo H07 RN - F

Variante ATEX: quando si aspirano polveri infiammabili non si possono usare prolunghe, dispositivi elettrici da innestare e adattatori.

Le prese, le spine, i pressacavi, i connettori e la posa del cavo della prolunga devono essere tali da mantenere il grado di protezione IP della macchina riportato sulla targhetta.

La presa di alimentazione di corrente della macchina deve essere protetta da un interruttore differenziale con limitazione della corrente di guasto, che interrompa l'alimentazione quando la corrente dispersa verso terra supera 30 mA per 30 ms o un circuito di protezione equivalente.

Non spruzzare mai acqua sulla macchina: vi è pericolo per le persone e vi è il pericolo di creare cortocircuito dell'alimentazione.

Aspirazione di sostanze asciutte

[NOTA]

I filtri in dotazione e il sacco di raccolta, se previsto, devono essere installati correttamente.

Rispettare le norme di sicurezza relative ai materiali aspirati.

Aspirazione di liquidi

Rispettare le norme di sicurezza relative ai materiali aspirati.

■ Prima di aspirare liquidi verificare il funzionamento del dispositivo di arresto liquidi.
■ Se si dovesse formare schiuma, smettere subito di lavorare, spegnere immediatamente e svuotare il contenitore.
■ Pulire regolarmente il dispositivo di limitazione del livello dei liquidi e controllare che non vi siano segni di danni.
Il liquido sporco raccolto dalla macchina per l'aspirazione d'acqua deve essere considerato conduttivo.

Non utilizzare la macchina senza il dispositivo di arresto liquidi!

L'utilizzo senza galleggiante può provocare gravi danni alla macchina.

Si deve prestare attenzione ad aspirare una miscela di aria e liquidi per evitare il sovraccarico del motore dell'unità aspirante.

La macchina aspira i liquidi e li deposita all'interno del contenitore di raccolta.

Quando la macchina aspira materiali liquidi deve essere dotata di arresto elettrico dei liquidi.

L'arresto dei liquidi interrompe automaticamente l'aspirazione ed esegue lo spegnimento della macchina quando il contenitore di raccolta liquidi è pieno; è necessario procedere allo svuotamento del contenitore di raccolta liquidi.

Dati tecnici

Parametro	Unità di misura	3707 3707	/10 3907 3907	W 3907/18
Tensione @50Hz V 400
Potenza kW 5,5 7,5 11 11 12,5
Depressione massima mBar 350 245 430 295 295
Portata aria max senza tubo e riduzioni m	^3/h	485 810	500 915	1.115
Portata aria max (m 3 tubo ∅ 50 mm)	m^3/h	450 550	485 630 720
Livello di pressione sonora (Lpf) (EN60335-2-69) (*)	dB(A)	78
Vibrazione, ah (**)	m/s^2	≤2,5
Protezione	IP	55
Isolamento	Classe	F
Capacità contenitore	L 175
Capacità sacco raccolta Longopac ®	L	175
Ingresso di aspirazione (diametro)	mm	100
Tubi consentiti (L)	mm	100
Tubi consentiti (M-H)	mm	70
Superficie filtro primario	m^2	3,5
Superficie filtro primario a cartuccia	m^2	7,0
Superficie filtro assoluto H in aspirazione	m^2	12,0
Superficie filtro assoluto in soffiaggio	m^2	17,0
Efficienza filtro assoluto secondo metodo MPPS (EN 1822)	%	99,995 (H14)

(*) Incertezza di misura KpA <1.5 dB(A). Valori di rumorosità ottenuti secondo EN-60335-2-69

(**) Valore totale delle vibrazioni emesse al braccio e alle mani dell'operatore

Dati tecnici varianti ATEX

Parametro	Unità di misura	3707 3707/1		0 3907 3907	W 3907/18
		Z22 Z2	Z22 Z22	Z22 Z22 Z21
Tensione @50Hz V		400
Potenza	kW	5,5	7,5	7,5	11	11	12,5	18,5
Depressione massima	mBar	350	295	245	430	295	295
Portata aria max senza tubo e riduzioni	m^3/h	485		810	500	915	1.115
Portata aria max (m 3 tubo ∅ 50 mm)	m^3/h	450		550	485	630	720
Livello di pressione sonora (Lpf) (EN60335-2-69) (*)	dB(A)	78
Vibrazione, ah (**)	m/s^2	≤2,5
Protezione	IP	55 - 65						65
Isolamento	Classe	F
Capacità contenitore	L	175
Capacità sacco raccolta Longopac ®	L	175
Ingresso di aspirazione (diametro)	mm	100
Tubi consentiti (L)	mm	100
Tubi consentiti (M-H)	mm	70
Superficie filtro primario	m^2	3,5
Superficie filtro primario a cartuccia	m^2	7,0
Superficie filtro assoluto H in aspirazione	m^2	12,0
Superficie filtro assoluto in soffiaggio	m^2	17,0
Efficienza filtro assoluto secondo metodo MPPS (EN 1822)	%	99,995 (H14)

(*) Incertezza di misura KpA <1.5 dB(A). Valori di rumorosità ottenuti secondo EN-60335-2-69

(**) Valore totale delle vibrazioni emesse al braccio e alle mani dell'operatore

Dimensioni
Figura 4

Modello	3707	3707 C	3707/10	3707/10 C	3907	3907 C	3907W	3907W C	3907/18	3907/18 C
A (mm)	1.600
B (mm)	800
C (mm)	1.810	2.160	1.810	2.160	1.810	2.160	1.810	2.160	1.810	2.160
Peso (Kg)	291 310	305 325 310	330 324 345	360 380

[NOTA]

■ Condizioni di immagazzinamento:

Temperatura: -10^ ÷ +40^

Umidità: ≤ 85%

■ Condizioni di funzionamento:

Altitudine massima: 800 m

(Fino a 2.000 m con prestazioni ridotte

Temperatura: -10^ ÷ +40^

Umidità: ≤ 85%

Comandi e indicatori

Figura 5

1. Interruttore Generale
2. Pulsante di arresto
3. Pulsante di marcia
4. Vuotometro
5. Leva scuotifi Itro manuale

Controlli prima dell'avviamento

Figura 6

Prima dell'accensione controllare che:

■ i fi Itri siano installati;
■ la fascia di chiusura sia serrata correttamente;
■ il tubo di aspirazione e gli accessori siano correttamente inseriti nella bocca di aspirazione (1);
■ nel caso di applicazioni per liquidi, l'arresto meccanico sia installato correttamente all'interno del contenitore liquidi:
■ siano presenti, se previsti, il sacco o il contenitore di sicurezza di raccolta.

ATTENZIONE!

Non utilizzare il dispositivo se i fi ltri sono difettosi.

Avviamento e arresto

Figura 5

ATTENZIONE!

Prima di avviare la macchina bloccare i freni delle ruote

■ Ruotare l'interruttore generale in posizione "I" per alimentare elettricamente la macchina.
■ Premere il pulsante di marcia per eff ettuare l'avviamento.
■ Premere il pulsante di arresto per eff ettuare l'arresto.
■ Ruotare l'interruttore in posizione "0" per togliere l'alimentazione elettrica.

[NOTA]

Nel caso la macchina non aspiri aria, il senso di rotazione del motore non è corretto e l'indicatore luminoso di inversione di fase si attiva.

Staccare la spina dalla presa di corrente e ruotare l'invertitore di fase.

Macchine dotate di sistema per aspirazione liquidi

■ Quando il contenitore di raccolta è pieno interviene l'arresto meccanico dei liquidi che blocca l'aspirazione; l'unità aspirante rimane accesa.
■ Non lasciare l'unità aspirante accesa dopo l'intervento dell'arresto liquidi, procedere al suo spegnimento tramite l'interruttore.

Macchine dotate di impianto elettrico predisposto per avviamento da bocchette di aspirazione

■ Ruotare l'interruttore generale in posizione "I" per alimentare elettricamente la macchina.

■ Premere il pulsante di marcia per eff ettuare l'avviamento.

Nel caso la macchina sia equipaggiata di sensore per avviamento a bocchette l'aspirazione partirà automaticamente, dopo aver eseguito la procedura sopra, quando la prima bocchettta sarà aperta dall'operatore.

La macchina si arresterà due minuti dopo che l'ultima bocchetta in funzione sarà chiusa dall'operatore, per arrestare immediatamente la macchina premere il pulsante di arresto (6).

ATTENZIONE!

Avviamenti troppo frequenti della macchina possono danneggiare il motore, è consigliato non modifi care il tempo di intervento del sensore posto sulle bocchette di aspirazione.

Lista dei simboli di comandi e spie del quadro elettrico

	Agitatore-mescolatore
	Carico Tramoggia
	Contenitore/scarico/saccone pieno
	Contenitore/scarico//saccone
	Eccessiva contemporaneità bocchette
	Filtro assoluto intasato
	Filtro primario intasato
i	Bassa pressione aria compressa
	Manuale-Automatico
	Marcia-Aspirazione
	Presa prodotto piena
[8603]	Presenza tensione
[SIGN4]	Protezione magnetotermica
	Pulizia Filtro
RESET	Reset
	Ripristino sicurezze
	Scambiatrice
	Scarico contenitore
	Scarico siletto-tramoggia
	Separatore pieno
	Sequenza fasi
	Siletto-tramoggia pieno
	Siletto-tramoggia
	Sovratemperatura
	Start
	Stop

Arresto di emergenza

Ruotare l'interruttore in posizione "0" per togliere l'alimentazione elettrica.

Funzionamento

Figura 7

Vuotometro (2): zona verde (3), zona rossa (1)

Verificare durante l'utilizzo della macchina il controllo della portata:

■ durante la marcia, la lancetta del vuotometro deve rimanere nella zona verde (3), al fi ne di garantire che la velocità dell'aria aspirata non scenda sotto al valore di sicurezza di 20 m/s;
■ Se si trova nella zona rossa (1) signifi ca che la velocità dell'aria nel tubo di aspirazione è inferiore a 20 m/s e l'aspirazione non funziona in condizioni ottimali. Scuotere o sostituire il fi Itro.
■ durante la normale condizione di funzionamento chiudere il tubo di aspirazione, la lancetta del vuotometro deve passare dalla zona verde (3) alla zona rossa (1).

ATTENZIONE!

La velocità dell'aria nel tubo di aspirazione non deve essere inferiore a 20 m/s.

Condizione indicata dalla lancetta del vuotometro in zona verde (3).

ATTENZIONE!

Tutte le macchine devono utilizzare solamente tubi con diametro in accordo con quanto riportato nella Tabella "Dati Tecnici".

ATTENZIONE!

Per problemi vedere il capitolo "Ricerca dei guasti".

Al termine dei lavori

■ Spegnere la macchina e staccare la spina dalla presa.
■ Arrotolare il cavo di collegamento
■ Svuotare il contenitore di raccolta e pulire la macchina come previsto al paragrafo “Manutenzione, pulizia e decontaminazione”.
■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita.
■ Depositare l'apparecchio in un locale asciutto, fuori della portata di persone non autorizzate.
■ Bloccare i freni delle ruote
■ Per il trasporto e quando la macchina non è in uso, chiudere l'apertura di aspirazione con l'apposito tappo, se fornito in dotazione.

Manutenzione, pulizia e decontaminazione

ATTENZIONE!

Prima di eseguire lavori di pulizia o di manutenzione e durante la sostituzione di parti o la conversione dell'apparecchio a un'altra versione/variante, scollegare la macchina dalla sua sorgente di alimentazione.

■ Eseguire solo i lavori di manutenzione descritti nel presente manuale.
■ Usare solo ricambi originali.
■ Non apportare modifiche alla macchina.

Se non vengono rispettate queste indicazioni, si può compromettere la vostra sicurezza inoltre la dichiarazione di conformità/incorporazione CE emessa con la macchina non è più valida.

ATTENZIONE!

Per le procedure di manutenzione non descritte in questo manuale, contattare l'assistenza tecnica o la rete di vendita del costruttore.

ATTENZIONE!

Per garantire il livello di sicurezza della macchina sono solo ammessi ricambi originali forniti dal costruttore.

ATTENZIONE!

Le precauzioni di seguito descritte devono essere applicate durante tutte le operazioni di manutenzione, incluso la pulizia e sostituzione filtro primario e assoluto.

ATTENZIONE!

La macchina di Classe H può aspirare polveri nocive per la salute. I procedimenti di manutenzione e svuotamento compresa la rimozione del sacco di raccolta delle polveri, devono essere espletati solo da personale specializzato, che deve indossare un abbigliamento protettivo. Non azionare senza il completo sistema di filtrazione.

ATTENZIONE!

In particolare sulle macchine di Classe H, l'efficienza di filtrazione dell'apparecchiatura dovrebbe essere verificata almeno una volta all'anno, o più di frequente se specificato dalla legislazione nazionale. Il metodo di prova per verificare l'efficienza del filtro della macchina è specificato nella normativa EN 60335-2-69, par. 22. AA.201.2.

Se il test non viene superato, deve essere ripetuto dopo avere sostituito il filtro di classe H con uno nuovo.

■ Per la manutenzione da parte dell'utilizzatore, la macchina deve essere smontata, pulita e revisionata, per quanto ragionevolmente applicabile, senza causare rischi al personale di manutenzione e agli altri. Le precauzioni adatte includono la decontaminazione prima dello smontaggio, condizioni per la ventilazione filtrata dell'aria di scarico del locale in cui la macchina è smontata, la pulizia dell'area di manutenzione e un'adatta protezione del personale.
■ L'esterno della macchina deve essere decontaminato mediante metodi di pulizia ad aspirazione, spolverato o trattato con sigillante prima di essere portato fuori da una zona pericolosa.
■ Tutte le parti della macchina devono essere considerate contaminate quando vengono tolte dalla zona pericolosa e devono essere eseguite azioni appropriate per prevenire dispersione di polvere.
■ Quando si eseguono operazioni di manutenzione o di riparazione, tutti gli elementi contaminati che non possono essere puliti bene devono essere eliminati. Tali elementi devono essere eliminati in sacchetti impenetrabili conformemente ai regolamenti applicabili in accordo con le leggi locali per l'eliminazione di tale materiale. Questa procedura va rispettata per lo smaltimento dei filtri (primario, assoluto).
■ Gli scomparti non stagni alla polvere vanno aperti con utensili adeguati (cacciaviti, chiavi ecc.) e puliti accuratamente.
Almeno una volta all'anno far eseguire dal costruttore o dal suo personale di assistenza tecnica un controllo. Per esempio: controllo dei filtri alla ricerca di danni relativi alla tenuta d'aria della macchina e del funzionamento corretto del quadro elettrico di comando.

Pulizia filtri

Pulizia filtro primario con sistema manuale

In relazione alla quantità del materiale aspirato, qualora la lancetta del vuotometro (2, Fig. 7) passi dalla zona verde (3, Fig. 7) a quella rossa (1, Fig. 7), provvedere a scuotere il filtro primario azionando la leva (3 Fig. 5), ruotandola in senso orario / antiorario alternato per almeno 5 cicli completi.

ATTENZIONE!

Prima di azionare lo scuotifiltro fermare la macchina. Non azionare lo scuotifiltro quando la macchina è in funzione, si può danneggiare il filtro.

Attendere prima di riavviare, per consentire alla polvere di depositarsi.

Se, malgrado l'azionamento dello scuotifiltro, la spia rimanesse di colore rosso, occorre sostituire l'elemento filtrante (vedere "Smontaggio e sostituzione dei filtri primario e assoluto").

[NOTA]

Può accadere che ad essere intasato non sia il filtro ma il tubo di aspirazione o uno degli accessori. Occorrerà quindi procedere alla loro pulizia.

Pulizia filtro primario con scuotifiltro elettrico

In relazione alla quantità del materiale aspirato, qualora la lancetta del vuotometro passi dalla zona verde a quella rossa, provvedere a scuotere il filtro primario premendo il pulsante di marcia dello scuotifiltro elettrico per 10 ÷ 15 secondi.

Prima di azionare lo scuotifiltro fermare la macchina. Non azionare lo scuotifiltro quando la macchina è in funzione, si può danneggiare il filtro.

Attendere prima di riavviare, per consentire alla polvere di depositarsi.

Se, malgrado l'azionamento dello scuotifiltro, la lancetta del vuotometro rimanesse nella zona rossa, occorre sostituire l'elemento filtrante (vedere "Smontaggio e sostituzione dei filtri primario e assoluto").

[NOTA]

Può accadere che ad essere intasato non sia il filtro ma il tubo di aspirazione o uno degli accessori. Occorrerà quindi procedere alla loro pulizia.

Pulizia filtro primario a cartuccia con sistema automatico

Figura 8

1. Elettrovalvola pulizia filtro 1
2. Elettrovalvola pulizia filtro 2
3. Elettrovalvola pulizia filtro 3
4. Elettrovalvola pulizia filtro 4
5. Pressostato serbatoio cartucce

Quando si devono aspirare polveri molto fini in continuo senza arresti per la pulizia dei filtri, il Costruttore fornisce la macchina munita di un sistema filtrante a più cartucce.

Il gruppo è fornito di un dispositivo elettropneumatico di pulizia alternata delle cartucce filtranti interamente automatico, garantendo continuità nel lavoro.

Il quadro elettrico alimentato con una tensione di 24V, è completo di temporizzatore ciclico che consente la regolazione dei seguenti tempi:

T1 Tempo pulizia filtro

Tempo di apertura dell'elettrovalvola di scarico dell'aria in controcorrente all'interno della cartuccia.

Più breve è questo tempo, più energica è l'azione di pulizia.

T2 Tempo pausa-lavoro

Tempo che intercorre tra una pulizia e quella successiva della cartucce.

T3 Tempo tra cicli di pulizia

Tempo di intervento tra un ciclo di pulizia e il successivo.

Per l'esatta regolazione vedere la posizione delle frecce sui pomelli del temporizzatore.

Se, malgrado l'azionamento dello scuotifiltro, la lancetta del vuotometro rimanesse nella zona rossa, occorre sostituire l'elemento filtrante (vedere "Smontaggio e sostituzione dei filtri primario e assoluto").

[NOTA]

Può accadere che ad essere intasato non sia il filtro ma il tubo di aspirazione o uno degli accessori. Occorrerà quindi procedere alla loro pulizia.

Ingresso pressione nel serbatoio:

■ Minimo 4 bar;
■ Massimo 6 bar.

Un manometro è presente nelle immediate vicinanze del filtro.

Inserire nella linea di alimentazione dell'aria un dispositivo ON-OFF (valvola a sfera o simile) per facilitare le successive operazioni di manutenzione.

Il filtro deve essere alimentato da una derivazione specifica da poter disconnettere indipendentemente.

L'installatore deve fissare correttamente i tubi dell'aria compressa e fornire le opportune protezioni contro il distacco improvviso dei tubi.

L'aria compressa deve essere:

1. Pulita - ossia esente da scorie che potrebbero danneggiare le elettrovalvole;
2. Deumidificata - il serbatoio del filtro e dotato di un tappo per lo scarico della condensa. Tuttavia e opportuno prevedere l'uso di un separatore di condensa;
3. Disoleata - la presenza nell'aria di sostanze oleose puo causare un intasamento prematuro e irreversibile. Usare filtri che mantengano l'aria sempre pulita e disoleata.

Svuotare le tubazioni prima di collegare l'aria compressa al filtro.

Pulizia contenitore e sacchi raccolta polveri

Svuotamento del contenitore polveri

Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.

Controllare la Classe di filtrazione della macchina.

Prima di effettuare lo svuotamento si consiglia di effettuare la pulizia del filtro (vedere par. "Pulizia filtro primario").

Figura 1

■ Sganciare il contenitore polveri (2) tramite la leva (3), sfilarlo e svuotarlo.
■ Pulire la macchina come previsto al par. "Manutenzione, pulizia e decontaminazione".
■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita.
■ Controllare l'integrità e il corretto posizionamento della guarnizione di tenuta.
■ Riposizionare il contenitore e riagganciarlo.

[NOTA]

Dopo la sessione di pulizia lasciare la macchina in funzione per almeno 60 secondi prima di spegnerlo.

Evitare accensioni/spegnimenti troppo frequenti.

Svuotamento del contenitore liquidi

Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.

Controllare la Classe di filtrazione della macchina.

Prima di effettuare lo svuotamento si consiglia di effettuare la pulizia del filtro (vedere par. "Pulizia filtro primario").

Figura 1

■ Sganciare il contenitore (2) tramite la leva (3) e dopo averlo sfilato rimuovere il dispositivo di arresto liquidi e procedere allo svuotamento.
■ Pulire la macchina come previsto al par. “Manutenzione, pulizia e decontaminazione”.
■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita.
■ Controllare l'integrità e il corretto posizionamento della guarnizione di tenuta.
■ Riposizionare il contenitore e riagganciarlo.

[NOTA]

Dopo la sessione di pulizia lasciare la macchina in funzione per almeno 60 secondi prima di spegnerlo. Evitare accensioni/spegnimenti troppo frequenti.

[NOTA]

Dopo aver aspirato liquidi, l'elemento filtrante è umido. Un elemento filtrante umido può intasarsi in fretta se poi si aspirano sostanze asciutte.

Per questo motivo, prima di aspirare sostanze asciutte, accertarsi che l'elemento filtrante sia asciutto o sostituirlo con un altro.

Sacco Dust Bag per raccolta polveri

Figura 9

La macchina può essere dotata di sacco di raccolta polvere. In questo caso la macchina deve essere dotata di accessori opzionali (depressore e griglia).

La mancata installazione del sacco o un'installazione non corretta possono comportare dei rischi per la salute delle persone.

Sacco Paper Bag e Safe Bag per raccolta polveri

Figura 10

La macchina può essere dotato di sacco di raccolta polvere. In questo caso la macchina deve essere dotata di un contenitore specifico e del tappo sul laterale.

Se i sacchi vengono installati in modo non corretto possono comportare dei rischi per la salute delle persone.

[NOTA]

Il sistema safe bag è adatto per la raccolta di polveri tossiche al fine di garantire che l'utilizzatore non venga in contatto con il prodotto

Sacco Longopac® per raccolta polveri

Figura 11

La macchina può essere dotato di sacco di raccolta polvere. In questo caso lo scarico avviene per gravità ed all'interruzione dell'aspirazione. Il sacco Longopac® consente di essere tagliato, saldato o chiuso alle dimensioni richieste.

Se i sacchi vengono installati in modo non corretto possono comportare dei rischi per la salute delle persone.

Sostituzione sacchi raccolta polveri

ATTENZIONE!

■ Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.
■ Queste operazioni possono essere effettuate, in accordo con le leggi vigenti, solamente da personale addestrato e specializzato che deve indossare un abbigliamento protettivo adeguato.
- Nel caso di polveri pericolose e/o dannose per la salute si devono utilizzare solo sacchi prescritti dal costruttore (vedere “Ricambi consigliati”).
■ Lo smaltimento del sacco di raccolta va effettuato da personale addestrato e in accordo con le leggi vigenti.
■ Utilizzare esclusivamente sacchi originali Nilfisk.
■ Utilizzare esclusivamente sacchi idonei alla classe della macchina che si sta utilizzando.

ATTENZIONE!

Durante questa operazione fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore.

Modalità di sostituzione del Dust Bag

Figura 9

■ Chiudere il bocchettone con l'apposito tappo, se fornito in dotazione.
■ Sganciare il contenitore polveri.
■ Rimuovere il sacco di raccolta polveri e chiuderlo servendosi di una fascetta, se necessario.
■ Mettere un nuovo sacco avendo cura di avvolgerlo attorno alla parete esterna del contenitore polveri.
■ Riposizionare il contenitore polveri nella macchina.

Modalità di sostituzione del Paper Bag

Figura 10

■ Chiudere il bocchettone con l'apposito tappo, se fornito in dotazione.
■ Sganciare il contenitore polveri.
■ Rimuovere il sacco di raccolta polveri e chiuderlo mediante l'apposito tappo (1) come mostrato in figura.
■ Mettere un nuovo sacco avendo cura di inserire la bocca di aspirazione del sacco fino a garantire la tenuta.
■ Riposizionare il contenitore polveri nella macchina.

Modalità di sostituzione del Safe Bag

Figura 10

■ Rimuovere e posizionare il tubo di aspirazione in luogo sicuro e privo di polvere.
■ Chiudere il bocchettone con l'apposito tappo, se fornito in dotazione.
■ Sganciare il contenitore polveri.
■ Chiudere il Safe Bag tirando la chiusura a “ghigliottina” (2).
■ Chiudere ermeticamente il sacco in plastica utilizzando l'apposita fascetta (3).
■ Tramite l'adesivo (4) coprire i fori nel fondo del sacco in plastica.
■ Staccare l'apposito attacco (5) del sacco dalla bocca d'aspirazione.

■ Mettere un nuovo sacco di sicurezza prestando attenzione a introdurre la bocca di aspirazione nell'attacco del sacco fino a garantire la tenuta.
■ Avvolgere il sacco di plastica attorno alla parete esterna del contenitore polveri.
■ Riposizionare il contenitore polveri nell'aspiratore

Modalità di sostituzione del Longopac® per macchine che trattano polveri pericolose per la salute.

Figura 11

■ Preparare il portasacco con la parte interna verso l'alto e inserire il Longopac® all'interno della gola presente su di esso. Sfilare l'estremità interna del Longopac® per almeno 250 mm, mettere la cinghia attorno al supporto come indicato in figura, stringerla lasciando libera la parte eccedente dell'estremità interna sfilata in precedenza. Sistemare correttamente il Longopac® in eccesso all'interno della gola (1).
■ Sfilare l'estremità esterna del Longopac® (2) e risvoltarlo verso il basso chiudendola con l'apposita fascetta (3).
■ Avvicinare il portasacco da posizionare sotto al cono tramoggia, inserire i perni nelle sedi di incastro e ruotare il sistema in modo da bloccarlo al cilindro superiore (4).
■ Tirare verso il basso il sacco chiuso dalla fascetta e farlo appoggiare al vassoio. Quindi fissare mediante la seconda cinghia in dotazione l'estremità interna lunga 250 mm, sfilata in precedenza, sopra alla guarnizione presente sulla tramoggia (5).

Sostituzione dei filtri primario e assoluto

ATTENZIONE!

Quando la macchina tratta sostanze pericolose i filtri sono contaminati, pertanto occorre:

■ operare con cautela evitando di disperdere polvere e/o materiale aspirato;
■ inserire il filtro smontato e/o sostituito in un sacchetto di plastica impenetrabile;
■ richiuderlo ermeticamente;
■ smaltire il filtro in accordo con le leggi vigenti.

ATTENZIONE!

La sostituzione del filtro non deve essere eseguita con leggerezza. Occorre rimpiazzarlo con altro dalle identiche caratteristiche di capacità filtrante, di superficie esposta e di categoria. In caso contrario si pregiudica il corretto funzionamento della macchina. Prima di effettuare queste operazioni spegnere la macchina e rimuovere la spina dalla presa di corrente.

ATTENZIONE!

Prima di eseguire queste operazioni procedere alla pulizia del filtro come previsto al paragrafo "Manutenzione, pulizia e decontaminazione".

ATTENZIONE!

Durante questa operazione fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore.

ATTENZIONE!

Eseguire l'operazione di rimontaggio con cautela prestando attenzione a non schiacciarsi le mani tra l'unità aspirante e il contenitore. Utilizzare guanti di protezione da rischi meccanici (EN 388) con livello di protezione CAT. II.

ATTENZIONE!

Non riutilizzare il filtro di Classe H una volta smontato dalla macchina.

Sostituzione del filtro primario per macchine dotate di sistema di pulizia manuale

Figura 12

■ Sfilare il tubo (1) dal bocchettone superiore.
■ Sganciare l'arresto (2) e svitare il pomello scuotifiltro (3).
■ Sbloccare i due ganci di chiusura (4) e togliere il coperchio (5).
■ Sollevare il filtro (6), svitare la fascetta (7) e togliere l'anello (8).
■ Sfilare la gabbia (9) e capovolgere il filtro.
■ Tagliare le fascette (10) e staccare la gabbia dal filtro.
■ Applicare al nuovo filtro il fermafiltro e l'anello di tenuta smontati dal vecchio filtro.
■ Introdurre la gabbia (9) ed ancorarla al filtro mediante le fascette (10) esistenti sul fondo del filtro.
Inserire il filtro all'interno della camera filtrante, quindi montarvi il coperchio (5) e bloccarlo mediante i due ganci di chiusura (4).
■ Montare il pomello scuotifiltro e bloccarlo in posizione abbassata dall'arresto in modo da mantenere il filtro sempre teso.
■ Rimontare il tubo di aspirazione sul bocchettone superiore

Sostituzione del filtro primario a cartuccia per macchine dotate di sistema di pulizia automatico

ATTENZIONE!

Prima di effettuare qualsiasi intervento sul gruppo filtri togliere l'alimentazione dell'aria compressa al serbatoio e fare uscire tutta l'aria presente nel serbatoio dal rubinetto facendo attenzione a non essere investiti dal getto d'aria sul viso.

Figura 13

■ Allentare la fascetta (2).
■ Smontare il tubo di aspirazione (1).
■ Agire sulle leve (4).
■ Smontare il coperchio (3) assieme all'anella porta filtro (5).
■ Scollegare il cavo alimentazione (7), e l'alimentazione aria compressa dall'attacco presa aria (8).
■ Estrarre il gruppo cartucce (6).
■ Scollegare i connettori (10) e il raccordo (9).
■ Smontare il serbatoio aria agendo sulle viti (11).
■ Agire sui dispositivi di bloccaggio (12) poi sollevare le cartucce (13), facendo attenzione alla polvere presente su di esse e depositarle in un sacco di plastica.
■ Procurarsi quattro cartucce dalle identiche caratteristiche, le quali verranno fornite complete della guarnizione la quale dovrà essere posizionata nell'apposita sede posta sul lato inferiore della flangia di fissaggio della cartuccia.

ATTENZIONE!

La sostituzione della guarnizione è un'operazione molto importante che deve garantire la perfetta tenuta stagna tra la lamiera della camera filtro e la cartuccia per evitare pericolosi trafilaggi di polvere.

■ Rimontare il serbatoio ripetendo le operazioni in modo inverso a quanto descritto precedentemente.

Sostituzione del filtro primario per macchine dotate di sistema di pulizia con scuotifiltro elettrico

Figura 14

■ Sfilare il tubo (1) dal bocchettone superiore.
■ Sbloccare i due ganci di chiusura (4) e togliere il coperchio (5).
■ Imbragare il coperchio e sollevarlo con cautela, poiché il filtro stellare e la gabbia di scuotimento sono unite al coperchio.

ATTENZIONE!

Non appoggiare verticalmente sul terreno il gruppo coperchio-filtro stellare ma sorreggerlo con adeguati supporti o appoggiarlo lateralmente, poiché il peso del coperchio danneggerebbe il filtro e la gabbia di scuotimento.

■ Sollevare il filtro (6), svitare la fascetta (7) e togliere l'anello (8).
■ Tagliare le fascette (10) e staccare la gabbia dal filtro.
■ Applicare al nuovo filtro il fermafiltro e l'anello di tenuta smontati dal vecchio filtro.
■ Introdurre la gabbia (9) ed ancorarla al filtro mediante le fascette (10) esistenti sul fondo del filtro.
- Dopo aver rimosso la cover in plastica verificare che: - La leva (11) fissata all'albero (12) di trascinamento della gabbia (10) si trovi a metà della sua corsa in posizione centrale di folle. - La biella (13) sia fissata al riduttore (14) e sia rivolta verso il basso. Solamente in questo modo azionando il riduttore (14), la gabbia (10) effettuerà una uguale corsa a destra e a sinistra, senza tensionare il filtro (8). In caso contrario si rischia di strappare il filtro e bruciare il motore del riduttore.
Inserire il filtro all'interno della camera filtrante, quindi montarvi il coperchio e bloccarlo mediante i due ganci di chiusura.

ATTENZIONE!

Prima di chiudere i ganci di blocco del coperchio scuotere manualmente il gruppo filtro eliminando piccoli difetti di posizionamento.

■ Rimontare il tubo di aspirazione sul bocchettone superiore.

Sostituzione del filtro primario per macchine che trattano polveri pericolose per la salute.

Figura 15

Per eseguire la sotituzione del filtro primario in sicurezza seguire le istruzioni relative al tipo di filtro/sistema di pulizia presente sulla macchina, inoltre procedere come segue:

■ Inserire il tappo (1) nel bocchettone di aspirazione.
■ Infilare la cinghia (2) attorno alla camera filtro.
■ Posizionare il sacco con elastico sulla camera filtro (3). Serrare la cinghia di sicurezza (4) sul sacco al di sopra dell'elastico.
■ Rincalzare il sacco per tutta la sua lunghezza. (5)

■ Estrarre il filtro stellare (6) afferrando l'anello con guarnizione e sollevarlo fino ad estrarlo completamente dalla camera filtro (7).
- Girare il filtro su se stesso per avere una sezione di sacco arrotolato da poter serrare con due fascette (8). Serrare le due fascette ad una distanza di 50 mm tra loro, quindi tagliare nel mezzo (9) come indicato in figura.
■ Smaltire il filtro così isolato (10) in accordo con la legislazione vigente.
■ Allentare la cinghia (11) e delicatamente spostare l'elastico (12) del sacco verso il bordo superiore della camera filtro.
■ Inserire il secondo sacco (13) sopra al primo (14) e serrare la cinghia di sicurezza (15) sul nuovo sacco appena messo.
- Attraverso il sacco appena inserito (13) sfilare delicatamente il mozzicone del primo sacco (14) dal bordo della camera filtro.
■ Portare il mozzicone appena sfilato (14) verso la fine del secondo sacco (13).
■ Girare il sacco (13) su se stesso per avere una sezione arrotolata e isolare così il mozzicone (14) nel fondo del sacco (13) mediante il serraggio di una fascetta (16)
■ Allentare e sfilare la cinghia e rimuovere delicatamente il sacco dal bordo della camera filtro.

Sostituzione del filtro assoluto in aspirazione

Figura 16

■ Svitare il pomello (1)
■ Togliere il coperchio (2);
■ Sbloccare il pomello (3) del filtro, ricoprire il filtro (4) con un sacco di plastica e togliere il tutto;
■ Chiudere ermeticamente il sacco di plastica e introdurre una nuova unità filtrante conforme alle norme e richiudere ermeticamente il coperchio.

Sostituzione del filtro assoluto in soffiaggio

Figura 17

■ Svitare il pomello (1)
■ Togliere il coperchio (2);
■ Sbloccare il pomello (3) del filtro, ricoprire il filtro (4) con un sacco di plastica e togliere il tutto;
■ Chiudere ermeticamente il sacco di plastica e introdurre una nuova unità filtrante conforme alle norme e richiudere ermeticamente il coperchio.

Installazione, pulizia e sostituzione ciclone (Opzionale)

Figura 18

[NOTA]

Le istruzioni per la applicazione e il relativo manuale uso e manutenzione sono forniti assieme agli optionals.

[NOTA]

Se il ciclone (4) presenta solamente un deposito di polvere, far scendere la stessa dal foro centrale.

Per eseguire la perfetta pulizia del ciclone (4) occorre procedere al suo smontaggio:

■ Sbloccare i ganci di chiusura (1) del coperchio (2) e togliere il coperchio.
■ Togliere il filtro.
■ Svitare le due viti (3) e sfilarlo dal contenitore.
■ Se eccessivamente consumato provvedere alla sua sostituzione.
■ Rimontare il ciclone (4).
■ Bloccarlo in posizione rimontando le due viti (3).
■ Rimontare il filtro e richiudere il coperchio (2) bloccandolo con i due ganci di chiusura (1).

Controllo tenute

Verifica integrità tubazioni

Figura 19

Controllare l'integrità e il corretto fissaggio dei tubi di collegamento (1).

In caso di lesioni, rotture o in caso di anomalo accoppiamento del tubo sui bocchettoni di raccordo, procedere alla sostituzione dei tubi.

Quando vengono trattati materiali collosi, controllare le possibili occlusioni che possono intervenire lungo il tubo, nel bocchettone e sul deflettore presente nella camera filtrante.

Per la pulizia raschiare dall'esterno del bocchettone e rimuovere il materiale depositato.

Verifica tenuta del coperchio

Figura 20

Se la guarnizione (1) sotto il coperchio (4) avesse ceduto, svitare le viti di blocco (2) dei ganci di chiusura (3) farli correre verso il basso fino ad ottenere la chiusura ottimale del coperchio, quindi stringere le viti di blocco.

Nel caso non si ottenesse ancora una tenuta ottimale sostituire la guarnizione.

Verifica guarnizione camera filtrante per macchine dotate di contenitore di raccolta

Figura 21

Se la guarnizione (1) posta tra il contenitore e la camera filtrante (3) non garantisce la tenuta:

■ Allentare le quattro viti (2) che bloccano la camera filtrante (3) alla struttura della macchina.
■ Fare scendere la camera filtrante (3) mediante le relative asole e, raggiunta la posizione di tenuta, ribloccare le viti (2)

Nel caso non si ottenesse ancora una tenuta ottimale o fossero presenti lacerazioni, fessure ecc., occorre procedere alla sostiruzione della guarnizione.

Verifica guarnizione camera filtrante per macchine dotate di sistema Longopac®

Figura 22

Assicurarsi che ci sia tenuta tra il sacco Longopac® e la guarnizione (2).

Verificare inoltre la tenuta della guarnizione posizionata sul clapet di scarico (1).

In caso si notino lacerazioni, fessure ecc., occorre procedere alla loro sostituzione.

Smaltimento

Il simbolo del bidone della spazzatura barrato apposto sull'apparecchio indica che le apparecchiature elettriche ed elettroniche usate non devono essere gettate nella raccolta indifferenziata di rifiuti domestici. Per evitare effetti negativi sulla salute umana e sull'ambiente, le

apparecchiature devono essere smaltite separatamente, presso i punti di raccolta designati.

Gli utenti di apparecchiature elettriche ed elettroniche domestiche devono smaltirle presso i Centri di raccolta differenziata del territorio di residenza. Vi preghiamo di notare che le apparecchiature elettriche ed elettroniche commerciali non devono essere smaltite presso i sistemi di raccolta comunali. Saremo lieti di informarvi sulle opzioni di smaltimento adeguate.

Schemi elettrici

[NOTA]

Nel caso di macchine dotate di quadro elettrico di comando fare riferimento allo schema elettrico cartaceo fornito insieme alla documentazione della macchina.

Ricambi consigliati

Di seguito si elencano i ricambi che si consiglia di tenere sempre disponibili così da velocizzare eventuali interventi di manutenzione.

Per l'ordinazione riferirsi al catalogo parti di ricambio del costruttore.

Denominazione Modello
	Kit fi ltro stellare (L) Z8 17081
	Kit fi ltro stellare (M/H) 4081701603
	Kit fi ltro stellare (L - ACD/ATEX) Z8 17142
	Kit fi ltro stellare (M/H - ACD/ATEX) 4081701604
	Kit fi ltro cartuccia (C) Z8 33140
	Kit fi ltro cartuccia (CP) Z8 33258
[xZW7]	Guarnizione anella portafi ltro Z8 17027
	Guarnizione camera fi ltro 40000763
	Fascetta stringifi ltro Z8 18081
	Filtro assoluto in aspirazione Z8 17264
	Filtro assoluto in soffi aggio Z8 17093
	Longopac (M/H)	4084000956
	Longopac (M/H ACD/ATEX)	4084001470
	Plastic Bag (PBS)	Z8 40100
	Plastic Bag (PBS ACD/ATEX)	4084001340
	Safe Bag (SBS) 4084001469
	Safe Bag (SBS - 5 pezzi)	4089101053

Ricerca guasti

Inconveniente Causa Rimedio
La macchina non parte Mancanza di corrente		Verificare se c'è corrente alla presa.Verificare se la spina ed il cavo sono integri.Richiedere l'assistenza di un tecnico del fabbricante, abilitato.
La macchina aumenta di giri	Filtro primario intasatoTubo di aspirazione intasato	Azionare lo scuotifiltro (per modelli con scuotifiltro manuale). Se non è sufficiente, sostituirlo.Controllare il condotto di aspirazione e pulirlo.
La macchina emette un rumore più acuto	Intervento dell'arresto meccanico per i liquidi	Svuotamento del contenitore liquidi.
Perdita di polvere dalla macchina	Il filtro si è lacerato Sostituirlo con un altro di identica categoria.Il filtro non è adeguato	Sostituirlo con altro di categoria idonea e verificare.
L'aspiratore si è arrestato improvvisamentei intervento del salvamotore		Controllare la regolazione.Controllare l'assorbimento del motore.Se necessario, rivolgersi ad un centro di assistenza autorizzato.
L'aspiratore anziché aspirare soffia Non corretto allacciamento alla rete elettrica		Richiedere l'intervento del personale specializzato per effettuare il corretto collegamento delle fasi.
Presenza di correnti elettrostatiche sulla macchina	Mancata o inefficiente messa a terra	Verificare tutte le messe a terra. In particolare il raccordo al bocchettone di aspirazione; inoltre sostituire il tubo con uno antistatico.

IT
