BEDIENUNGSANLEITUNG 3907W NILFISK

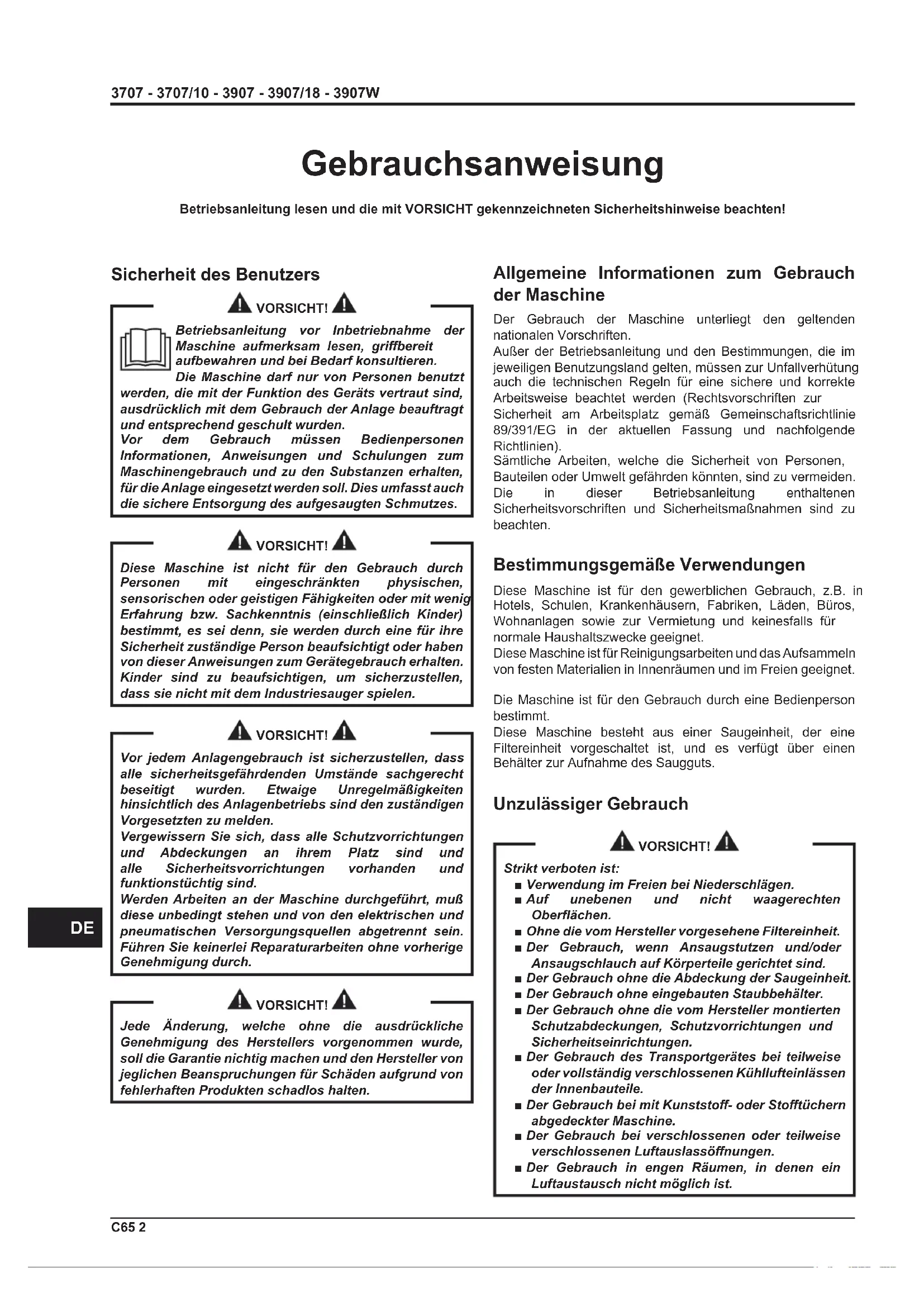

Gebrauchsanweisung Allgemeine Informationen zum Gebrauch der Maschine Der Gebrauch der Maschine unterliegt den geltenden nationalen Vorschriften. Außer der Betriebsanleitung und den Bestimmungen, die im jeweiligen Benutzungsland gelten, müssen zur Unfallverhütung auch die technischen Regeln für eine sichere und korrekte Arbeitsweise beachtet werden (Rechtsvorschriften zur Sicherheit am Arbeitsplatz gemäß Gemeinschaftsrichtlinie 89/391/EG in der aktuellen Fassung und nachfolgende Richtlinien). Sämtliche Arbeiten, welche die Sicherheit von Personen, Bauteilen oder Umwelt gefährden könnten, sind zu vermeiden. Die in dieser Betriebsanleitung enthaltenen Sicherheitsvorschriften und Sicherheitsmaßnahmen sind zu beachten. Bestimmungsgemäße Verwendungen Diese Maschine ist für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros, Wohnanlagen sowie zur Vermietung und keinesfalls für normale Haushaltszwecke geeignet. Diese Maschine ist für Reinigungsarbeiten und das Aufsammeln von festen Materialien in Innenräumen und im Freien geeignet. Die Maschine ist für den Gebrauch durch eine Bedienperson bestimmt. Diese Maschine besteht aus einer Saugeinheit, der eine Filtereinheit vorgeschaltet ist, und es verfügt über einen Behälter zur Aufnahme des Saugguts. Unzulässiger Gebrauch VORSICHT! Strikt verboten ist: ■ Verwendung im Freien bei Niederschlägen. ■ Auf unebenen und nicht waagerechten Oberächen. ■ Ohne die vom Hersteller vorgesehene Filtereinheit. ■ Der Gebrauch, wenn Ansaugstutzen und/oder Ansaugschlauch auf Körperteile gerichtet sind. ■ Der Gebrauch ohne die Abdeckung der Saugeinheit. ■ Der Gebrauch ohne eingebauten Staubbehälter. ■ Der Gebrauch ohne die vom Hersteller montierten Schutzabdeckungen, Schutzvorrichtungen und Sicherheitseinrichtungen. ■ Der Gebrauch des Transportgerätes bei teilweise oder vollständig verschlossenen Kühllufteinlässen der Innenbauteile. ■ Der Gebrauch bei mit Kunststo- oder Stotüchern abgedeckter Maschine. ■ Der Gebrauch bei verschlossenen oder teilweise verschlossenen Luftauslassönungen. ■ Der Gebrauch in engen Räumen, in denen ein Luftaustausch nicht möglich ist. Betriebsanleitung lesen und die mit VORSICHT gekennzeichneten Sicherheitshinweise beachten! Sicherheit des Benutzers VORSICHT! Betriebsanleitung vor Inbetriebnahme der Maschine aufmerksam lesen, gribereit aufbewahren und bei Bedarf konsultieren. Die Maschine darf nur von Personen benutzt werden, die mit der Funktion des Geräts vertraut sind, ausdrücklich mit dem Gebrauch der Anlage beauftragt und entsprechend geschult wurden. Vor dem Gebrauch müssen Bedienpersonen Informationen, Anweisungen und Schulungen zum Maschinengebrauch und zu den Substanzen erhalten, für die Anlage eingesetzt werden soll. Dies umfasst auch die sichere Entsorgung des aufgesaugten Schmutzes. VORSICHT! Diese Maschine ist nicht für den Gebrauch durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit wenig Erfahrung bzw. Sachkenntnis (einschließlich Kinder) bestimmt, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von dieser Anweisungen zum Gerätegebrauch erhalten. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Industriesauger spielen. VORSICHT! Vor jedem Anlagengebrauch ist sicherzustellen, dass alle sicherheitsgefährdenden Umstände sachgerecht beseitigt wurden. Etwaige Unregelmäßigkeiten hinsichtlich des Anlagenbetriebs sind den zuständigen Vorgesetzten zu melden. Vergewissern Sie sich, dass alle Schutzvorrichtungen und Abdeckungen an ihrem Platz sind und alle Sicherheitsvorrichtungen vorhanden und funktionstüchtig sind. Werden Arbeiten an der Maschine durchgeführt, muß diese unbedingt stehen und von den elektrischen und pneumatischen Versorgungsquellen abgetrennt sein. Führen Sie keinerlei Reparaturarbeiten ohne vorherige Genehmigung durch. VORSICHT! Jede Änderung, welche ohne die ausdrückliche Genehmigung des Herstellers vorgenommen wurde, soll die Garantie nichtig machen und den Hersteller von jeglichen Beanspruchungen für Schäden aufgrund von fehlerhaften Produkten schadlos halten.3707 - 3707/10 - 3907 - 3907/18 - 3907W 3 C65

VORSICHT! Strikt verboten ist: ■ Bei Beschädigung von Kabel oder Stecker. Funktioniert das Gerät nicht vorschriftsmäßig, wurde es fallen gelassen, beschädigt, im Freien gelassen oder ist es ins Wasser gefallen, schicken Sie es bitte an ein zugelassenes Service-Center ein. ■ Das Aufsaugen von Flüssigkeiten mit einer Maschine ohne Liquidstopp-Originalsystem. ■ Das Gerät nicht am Stromkabel ziehen oder transportieren, das Stromkabel darf nicht als Gri benutzt werden, das Stromkabel nicht in Türen einklemmen oder es um scharfe Ecken oder Kanten herumziehen. Mit dem Gerät nicht über das Stromkabel fahren. Das Stromkabel fern von Wärmequellen halten. ■ Das Aufsaugen folgender Stoe:

1. Brennende Materialien (Glut, heiße Asche,

4. Brennbare Flüssigkeiten, aggressive

Substanzen (z.B. Benzin, Lösemittel, Säuren, alkalische Lösungen etc.).

5. Explosive und leicht entzündliche Pulver/

Stoe und/oder deren Mischungen (Magnesium- oder Aluminiumpulver etc.). HINWEIS: Ein Gebrauch zu böswilligen Zwecken ist nicht zulässig, auch wenn er nicht unter den vorstehenden Angaben angeführt ist. Abnahmeprüfung und Garantie ■ Abnahmeprüfung Jede Maschine wird einer abschließenden Prüfung unterzogen, die ihren Betrieb und ihre Leistungen umfasst. Dies garantiert maximale E󰀩zienz während der Arbeit, die die Maschine auszuführen hat. ■ Garantie Die Garantiebedingungen sind im Kaufvertrag angegeben. Anweisungen für die Anforderung des Kundendienstes Bei Betriebsstörungen oder Schäden, für die Fachtechniker erforderlich sind, wenden Sie sich bitte direkt an den Hersteller oder den nächsten technischen Kundendienst. Haftungsausschluss Die Maschine wurde dem Benutzer zu den beim Kauf gültigen Bedingungen geliefert. Aus keinem Grund ist der Benutzer berechtigt, Veränderungen an der Maschine vorzunehmen. Wenden Sie sich bei jeglicher Störung an den nächstgelegenen technischen Kundendienst. Jeder Versuch der Bedienperson oder einer nicht befugten Person irgendein Bauteil der Anlage auszubauen, zu verändern oder zu modizieren führt zum Verlust des Garantieanspruchs und enthebt den Hersteller jeglicher Haftung für etwaige Sach- oder Personenschäden, die von dieser Veränderung verursacht wurden. Der Hersteller ist auch in folgenden Fällen von der Haftung befreit: ■ Fehlerhafte Installation. ■ Unsachgemäßer Gebrauch der Anlage durch nicht angemessen geschulte Bedienpersonen. ■ Gegen im Betriebsland geltende Vorschriften verstoßender Gebrauch. ■ Unterbliebene oder unsachgemäße Wartung. ■ Gebrauch von nicht originalen oder nicht für das Modell vorgesehenen Ersatzteilen. ■ Vollständige oder teilweise Nichtbeachtung der Anweisungen. ■ Nicht erfolgter Versand des Garantiescheins. ■ Höhere Gewalt. Versionen und Ausführungen Ausführungen für gesundheitsschädliche Stäube Staubsauger für gesundheitsschädliche Stäube werden entsprechend unterschiedlicher Staubklassen in Übereinstimmung mit dem Standard EN 60335-2-69 – Anhang AA eingeteilt: ■ L (leichte Gefahr) geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert größer als 1 mg/m

; hält mindestens 99 % der abgesaugten Partikel zurück; ■ M (mittlere Gefahr) geeignet zur Abscheidung von Staub mit einem Expositions-Grenzwert von nicht weniger als 0,1 mg/m

; hält mindestens 99,9 % der abgesaugten Partikel zurück; ■ H (hohe Gefahr) zur Abscheidung von jeglichem Staub mit Expositions-Grenzwerten kleiner als 0,1 mg/m

- je nach eingenommenem Volumen - einschließlich krebs- und krankheitserregenden Stäuben, wie z. B. Asbest hält mindestens 99,995 % der abgesaugten Partikel zurück. [ HINWEIS ] ■ Wenden Sie sich bei gesundheitsschädlichen Stäuben an die für Gesundheit und Sicherheit zuständigen nationalen Behörden. Die gültigen nationalen Vorschriften sind sowohl während des Gebrauchs als auch hinsichtlich der Entsorgung zu beachten. ■ Radioaktive Stoe gehören per denitionem nicht zu den vorstehend erläuterten verschiedenen Arten von gesundheitsschädlichen Stäuben. [ HINWEIS ] Maschinen zum Aufnehmen von Sägemehl und quarzhaltigem Mineralstaub müssen mindestens der Klasse M entsprechen. Ausführungen für entzündliche Stäube (ACD) Diese Maschine eignet sich zum Aufsaugen von brennbarem Staub, mit Ausnahme von Magnesiumstaub, in nicht als ATE (normale Standorte) klassizierten und gemäß EN 60335-2-69 - Anhang AA zertizierten Bereichen. [ HINWEIS ] Sich für diese Ausführungen bitte an das Hersteller- Vertriebsnetz wenden. Für ACD-Geräte siehe die entsprechenden „ACD“- Bedienungsanleitungen.C65 4 3707 - 3707/10 - 3907 - 3907/18 - 3907W

ATEX-Ausführungen [ HINWEIS ] Sich für diese Ausführungen bitte an das Hersteller- Vertriebsnetz wenden. Siehe „ATEX“-Bedienungsanleitung für die Transportgeräte in der ATEX-Ausführung. Der Hersteller hat in seinem Angebot Maschinen, die sich für einen Einsatz in potenziell explosiver Umgebung eignen. Diese Varianten sind in Übereinstimmung mit den gültigen Richtlinien und Vorgaben hergestellt. Die entsprechenden zusätzlichen Anleitungen werden mit der Maschine geliefert. HEPA-Ausführungen Diese Maschine kann mit einem Filter auf der Saugseite (HEPA) ausgerüstet werden. Wartungs- und Entleerungsarbeiten der Maschine, einschließlich Staubbehälterausbau, dürfen nur von Fachpersonal mit entsprechender Schutzausrüstung durchgeführt werden. Nicht ohne vollständiges Filtrationssystem betreiben. Allgemeine Hinweise VORSICHT! Für den Notfall: ■ z. B. Unfall - Fehler - Filterbruch - Brand - usw. Die Maschine von der Stromversorgung trennen und die Hilfe vom qualizierten Personal erbeten. Sollte der Benutzer mit dem angesaugten Produkt in Berührung kommen, die Warnhinweise auf dem Sicherheitsschein des Produkts, der dem Arbeitgeber zur Verfügung gestellt werden muss, prüfen. [ HINWEIS ] Bei der Maschine Arbeitsbereich und eventuell zugelassene Flüssigkeiten überprüfen. VORSICHT! Die Maschinen dürfen nicht im Freien oder in feuchter Umgebung eingesetzt oder aufbewahrt werden. Nur die Versionen mit Flüssigkeitsstandanzeige dürfen zur Absaugung von Flüssigkeiten benutzt werden. Im gegenteiligen Fall dürfen die Geräte nur zur Aufsaugung trockener Stäube benutzt werden. VORSICHT! Version für die Flüssigkeiten. Tritt Schaum oder Flüssigkeit aus der Maschine aus, sofort ausschalten und sich an das Service- Fachpersonal wenden. [ HINWEIS ] Diese Geräte dürfen nicht in korrosiven Umgebungen eingesetzt werden. Restrisiken Nach sorgfältiger Prüfung der in allen Betriebsphasen der Maschine vorhandenen Risiken wurden Sondermaßnahmen ergri󰀨en, um die Risiken für die Bediener so weit wie möglich zu beseitigen und/oder die Risiken aufgrund von an der Quelle nicht vollständig entfernbaren Gefahren zu begrenzen oder zu reduzieren. Während der Vorgänge und/oder der Wartung sind die Bediener gewissen Restrisiken ausgesetzt, die aufgrund der Art der Vorgänge selbst nicht vollständig beseitigt werden können. Deshalb ist der Installeur für die Lieferung von zusätzlichen Informationen und/oder Gefahrenschildern auf der Grundlage des Standorts der Maschineninstallation sowie des handzuhabenden Materials verantwortlich. Risiken aufgrund der elektrischen Gefahren während der Wartung GEFAHR Risiko des Stromschlages, wenn beim Zugang auf die elektrische Ausrüstung während der Wartung die elektrische Stromversorgung nicht abgeschaltet wird. VERBOTEN Es ist verboten, auf die elektrische Ausrüstung vor dem Trennen der Maschine oder deren Teile von der elektrischen Leitung zu arbeiten. EINHALTUNGSPFLICHT Die elektrische Wartungsmaßnahmen müssen durch das qualizierte Personal getätigt werden. Führen Sie die Prüfungen auf der elektrischen Ausrüstung entsprechend den Spezikationen im Handbuch aus. Risiken aufgrund des Vorhandenseins der restlichen Hochtemperatur nach dem Aufhalten der Saugeinheit. Während der Wartungs- und Reinigungsmaßnahmen könnte der Bediener bei stillstehender Maschine die heißen Oberächen der Teile der Vakuumeinheit berühren. Spezische Warnsignale, die in strategischen Punkten angebracht sind, zeigen die Gefahr aufgrund des Vorhandenseins der heißen Oberächen sowie die Picht für den Benutzer zur Verwendung der persönlichen Schutzausrüstung, insbesondere der Schutzhandschuhe, an. Die möglicherweise heißen Teile (hohe Temperaturen) werden folgendermaßen identiziert:

ES IST VORGESCHRIEBEN

HANDSCHUHE ZU TRAGEN

VORSICHT GEFÄHRLICHE TEMPERATUREN EG-Konformitätserklärung Jede Maschine wird mit einer EG-Konformitätserklärung geliefert. Siehe Faksimile in der Abb. 23. [ HINWEIS ] Bei der Konformitätserklärung handelt es sich um eine höchst wichtiges Dokument, das mit äußerster Sorgfalt aufzubewahren ist, damit es den Kontrollbehörden auf Anfrage zur Verfügung gestellt werden kann.3707 - 3707/10 - 3907 - 3907/18 - 3907W 5 C65

Anlagenbeschreibung Geräteteile und Schilder Abbildung 1

Modellcode, Seriennummer, CE-Kennzeichnung, Baujahr, Gewicht (kg)

3. Auslösehebel des Staubbehälters

8. Warnschild für Sauger der Klassen L - M - H - ACD.

Dieses Schild weist die Bedienperson darauf hin, dass der Filter nur bei ausgeschaltetem Sauger gerüttelt werden darf (siehe auch Abs. „Primärlter rütteln“).

10. Netzstecker zum Anschluss des Industriesaugers an die

12. Schild mit Spannungsangabe

Gibt die im Inneren der Schalttafel vorhandene Spannung an. Der Zugang zur Platte ist nur dem Fachpersonal gestattet, das vor dem Berühren der elektrischen Einrichtung die Maschine von deren Stromversorgung über die Bewegung des Hauptschalters auf 0 - (Aus) sowie durch Entfernen des Steckers von der elektrischen Steckdose trennen muss. Diese Maschine erzeugt einen starken Luftstrom, der durch die Saugö󰀨nung angesaugt und durch den Auslass ausgestoßen wird. Vor dem Anschalten der Maschine Ansaugschlauch an den Anschlussstutzen anschließen und das für die jeweilige Reinigungsarbeit geeignete Saugwerkzeug am Ansaugschlauch anbringen. Konsultieren Sie für das gewünschte Saugzubehör den Zubehörkatalog oder wenden Sie sich an den Hersteller- Kundendienst. Die Durchmesser der verwendbaren Ansaugschläuche können sie der Tabelle mit den technischen Daten entnehmen. Die Maschine ist mit einem Primärlter ausgestattet, der einen Einsatz bei den meisten Anwendungen ermöglicht. Über den Primärlter hinaus, der den üblichsten Staub zurückhält, kann ein Sekundärlter (Absolutlter) installiert werden. Diese Maschine ist mit einem internen Leitblech ausgestattet, der das ausgesaugte Material in einen zentrifugalen Wirbel zwingt und das Material im Au󰀨angbehälter niederschlägt. Abbildung 2 Staubsauger für gesundheitsschädliche und/oder brennbare Stäube werden entsprechend unterschiedlicher Staubklassen in Übereinstimmung mit dem Standard EN 60335-2-69 – Anhang AA eingeteilt:

Das Warnschild der Klasse H gibt die nachstehend angeführte Information wieder. VORSICHT! Der Staubsauger enthält gesundheitsschädlichen Staub. Nur autorisiertes Personal mit persönlicher Schutzausrüstung darf die Maschine ausleeren und warten, inklusive der zum Aufsaugen des Staubs verwendeten Mittel. Nicht ohne vollständiges Filtrationssystem betreiben. Geräte, die für den Einsatz in explosionsgefährdeten Bereichen bestimmt sind, sind gemäß der Richtlinie 2014/34/EU (ATEX) gebaut:

5. ATEX-Kennzeichnung

Umrüstzubehör Für die Maschine ist verschiedenes Umrüstzubehör erhältlich. Auf Anfrage kann die Maschine mit vorinstallierten, optionalen Bausätzen geliefert werden. Diese können jedoch auch später installiert werden. Wenden Sie sich für weitere Informationen bitte an das Verkaufsnetz. Die Anleitungen zum Einbau der optionalen Umrüstsätze und die entsprechenden Betriebs- und Wartungshandbücher werden zusammen mit den Umrüstsätzen ausgehändigt. VORSICHT! Nur genehmigtes und geliefertes Originalzubehör verwenden. Zubehörteile Erhältlich sind diverse Zubehörteile. Bitte den Zubehörkatalog des Herstellers konsultieren. VORSICHT! Nur vom Hersteller genehmigte und gelieferte Originalzubehörteile verwenden. Verpackung und Auspackung Das gesamte versendete Material wurde vor der Übergabe an den Spediteur sorgfältig kontrolliert. Beim Erhalt der Maschine prüfen, ob sie keine Transportschäden erlitten hat. Im Falle einer Beschädigung muss man eine direkte Reklamation beim Frachtführer einreichen. Das Verpackungsmaterial muss gemäß den geltenden Rechtsvorschriften entsorgt werden.C65 6 3707 - 3707/10 - 3907 - 3907/18 - 3907W

3907 C 1700 900 2300 360 3907W 1700 900 1950 352 3907W C 1700 900 2300 370 3907/18 1700 900 1950 380 3907/18 C 1700 900 2300 400 (*) Gewicht mit Verpackung Auspacken, Handling, Gebrauch und Lagerung Um die Saugeinheit zu entpacken, die Halterungen mit einem Hammer und einem Schraubenzieher entfernen. Auch die Befestigungsvorrichtungen mit geeigneten Geräten entfernen, die vom Hersteller bei der Verpackung angebracht wurden. Die Radbremsen lösen und die Maschine von der Stützplattform über eine Rampe mit einer geeigneten Aufnahmefähigkeit und durch Bewegen des Staubsaugers über einen Gri󰀨 entfernen. Auf ebener und waagerechter Fläche agieren. Die Tragfähigkeit der Standäche muss für das Maschinengewicht geeignet sein. Im Falle eines festen Standortes achten Sie darauf, dass eine breite Fläche um das Gerät vorhanden ist, um die Bewegungsfreiheit bei der Arbeit zu gewährleisten und die Arbeit des Wartungspersonals zu erleichtern. VORSICHT! Der Hersteller soll nicht für jegliche Schäden an der Maschine während des Anhebens haften, wenn die vom Hersteller mitgelieferte Hubausrüstung nicht verwendet wird. VORSICHT! Wenn verschiedene Stützplattformen geliefert werden, muss die Stützplattform, an welcher die Maschine verankert ist, mit einem Gabelstapler mit einer geeigneten Aufnahmefähigkeit gehandhabt werden. Die Maschine dann entpacken, indem sie auf eine ache und horizontale Oberäche mit einer geeigneten Aufnahmefähigkeit für das Gewicht des Staubsaugers abgesenkt wird. Inbetriebnahme - Anschluss an das Stromnetz VORSICHT! ■ Maschine vor Inbetriebnahme auf oensichtliche Schäden überprüfen. ■ Vor dem Anschluss der Maschine in die Steckdose sicherstellen, dass die auf dem Typenschild angezeigte Spannungswert mit jenem der Steckdose übereinstimmt. ■ Den Stecker in eine Steckdose mit korrekt installiertem Erdungskontakt/Anschluss verbinden. Sicherstellen, dass die Maschine ausgeschaltet ist. ■ Die Stecker und Steckverbinder der Verbindungskabel müssen gegen Wasserspritzer geschützt werden. ■ Prüfen, dass eine angemessene Verbindung mit der elektrischen Steckdose besteht. ■ Die Maschine nur verwenden, wenn sich die Kabel für den Anschluss an die elektrische Steckdose in einem einwandreien Zustand benden (die beschädigten Kabel können elektrische Stromstöße verursachen!). ■ Regelmäßig prüfen, dass keine Anzeichen von Beschädigung, übermäßigem Verschleiss, Rissen oder Alterung am elektrischen Kabel vorhanden sind. VORSICHT! ■ Während des Betriebs des Geräts ist unbedingt zu vermeiden, auf das Verbindungskabel zum Stromnetz zu treten, es zu quetschen, zu ziehen oder zu beschädigen. ■ Während des Betriebs des Geräts darf das Kabel nicht durch Ziehen am Stecker vom Netz getrennt werden (keinesfalls direkt am Kabel ziehen). ■ Das Stromkabel nur gegen ein Kabel desselben Typs wie das Originalkabel austauschen: H07 RN-F, dasselbe gilt auch für eventuelle Verlängerungskabel. ■ Die Netzanschlussleitung darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ausgetauscht werden. Die für die Anlagensicherheit Verantwortlichen müssen sicherstellen, dass: ■ Jeden unsachgemäßen Gebrauch verhindern. ■ Sicherstellen, dass die Sicherheitsvorrichtungen nicht entfernt oder manipuliert wurden. ■ Prüfen, dass alle Wartungseingri󰀨e ordnungsgemäß ausgeführt wurden. ■ Sicherstellen, dass kein Maschinenteil (Kupplungen, Löcher, usw.) verändert wurden, um zusätzliche Geräte anzuschließen; ■ Sicherstellen, dass ausschließlich Nilsk- Originalersatzteile verwendet werden. HINWEIS Der Benutzer ist dafür verantwortlich sicherzustellen, dass die Installation gemäß sämtlicher vor Ort geltenden gesetzlichen Bestimmungen erfolgt. Die Ausrüstung muss von qualiziertem Personal installiert werden, das die hier angeführten Informationen gelesen und verstanden hat.3707 - 3707/10 - 3907 - 3907/18 - 3907W 7 C65

Saugrohre Bei Verwendung eines Verlängerungskabels ist darauf zu achten, dass der Kabelquerschnitt der Stromaufnahme und der Schutzart der Maschine. Max. Leistung (kW) 3 5 15 22 Mindestschnittäche (mm2) 2,5 4 10 16 Maximale Länge (m) 20 Kabel H07 RN - F VORSICHT! ATEX-Variante: Beim Aufsaugen von brennbaren Stäuben dürfen keine Verlängerungskabel, Steckvorrichtungen und Netzadapter verwendet werden. VORSICHT! Die Steckdosen, die Stecker, die Zugentlastungen, die Verbinder und die Verlegung des Verlängerungskabels müssen dem IP-Schutzgrad der Maschine entsprechen, siehe Typenschild. VORSICHT! Die Netzsteckdose der Maschine muss mit einem Fehlerstrom-Schutzschalter mit Fehlerstrombegrenzung, der die Stromversorgung unterbricht, sobald der Erdungsstrom 30 ms lang 30 mA übersteigt, oder einem gleichwertigen Schutzstromkreis, geschützt sein. VORSICHT! Niemals Wasser auf die Maschine spritzen: Gefahr für Personen und Kurzschlussgefahr der Stromversorgung. Aufsaugen von trockenen Substanzen [ HINWEIS ] Im Lieferumfang enthaltene Filter und Staubbeutel, sofern vorhanden, müssen korrekt eingesetzt werden. VORSICHT! Die Sicherheitsregelungen für die aufgesaugten Materialien beachten. Ansaugung der Materialien VORSICHT! Die Sicherheitsregelungen für die aufgesaugten Materialien beachten. VORSICHT! ■ Bevor Flüssigkeiten angesaugt werden, die korrekte Funktion der Stopp-Vorrichtung für Flüssigkeiten überprüfen. ■ Im Falle von Schaum unverzüglich die Arbeit einstellen, die Maschine ausschalten und den Behälter entleeren. ■ Flüssigkeitsstandbegrenzer regelmäßig reinigen und auf Beschädigungen überprüfen. ■ Die durch die Maschine aufgesaugte Schmutzüssigkeit ist als leitend zu erachten. VORSICHT! Die Maschine nicht verwenden, wenn die mechanische Ansaugstopp-Vorrichtung für Flüssigkeiten nicht installiert ist! Die Verwendung ohne Schwimmer kann schwere Beschädigungen an der Maschine verursachen. VORSICHT! Zur Vermeidung einer Überlastung des Motors der Saugeinheit ist darauf zu achten, dass ein Luft- Flüssigkeits-Gemisch aufgesaugt wird. Das Gerät saugt Flüssigkeiten auf und befördert sie in den Sammelbehälter. Werden mit der Maschine Flüssigkeiten aufgesaugt, muss sie mit der elektrischen Ansaugstopp-Vorrichtung für Flüssigkeiten ausgestattet sein. Die Stopp-Vorrichtung für Flüssigkeiten stoppt das Aufsaugen und schaltet das Gerät aus, wenn der Flüssigkeitsbehälter voll ist. In diesem Fall ist der Flüssigkeitsbehälter zu entleeren.C65 8 3707 - 3707/10 - 3907 - 3907/18 - 3907W

Technische Daten Parameter Maßeinheit 3707 3707/10 3907 3907W 3907/18 Spannung @50Hz V 400 Leistung kW 5,5 7,5 11 11 12,5 Max. Unterdruck mBar 350 245 430 295 295 Max. Luft ohne Schlauch und Reduzierstück m

/h 450 550 485 630 720 Schalldruckpegel (Lpf) (EN60335-2-69) (*) dB(A) 78 Schwingungen, ah (**) m/s

≤2,5 Schutz IP 55 Isolierung Klasse F Behälterkapazität L 175 Longopac®-Fassungsvermögen Staubbeutel L 175 Saugö󰀨nung (Durchmesser) mm 100 Geeignete Schläuche (L) mm 100 Geeignete Schläuche (M-H) mm 70 Primärlteräche m

3,5 Fläche der Primärlterpatrone m

7,0 Fläche H-Absolutlter auf der Saugseite m

12,0 Gebläse-Absolutlteräche m

17,0 Leistungsfähigkeit Absolutlter gemäß Methode MPPS (EN 1822) % 99,995 (H14) (*) Messunschärfe KpA <1,5 dB(A). Geräuschemissionswerte gemäß EN-60335-2-69 ermittelt (**) Gesamtemissionswert der Vibrationen, die auf den Arm und die Hand des Bedieners einwirken.3707 - 3707/10 - 3907 - 3907/18 - 3907W 9 C65

ATEX-Ausführung Technische Daten Parameter Maßeinheit 3707 3707/10 3907 3907W 3907/18 Z22 Z2 Z22 Z22 Z22 Z22 Z21 Spannung @50Hz V

Leistung kW 5,5 7,5 7,5 11 11 12,5 18,5 Max. Unterdruck mBar 350 295 245 430 295 295 Max. Luft ohne Schlauch und Reduzierstück m

Schwingungen, ah (**) m/s

≤2,5 Schutz IP 55 - 65 65 Isolierung Klasse F Behälterkapazität L 175 Longopac®-Fassungsvermögen Staubbeutel L 175 Saugö󰀨nung (Durchmesser) mm 100 Geeignete Schläuche (L) mm 100 Geeignete Schläuche (M-H) mm 70 Primärlteräche m

3,5 Fläche der Primärlterpatrone m

7,0 Fläche H-Absolutlter auf der Saugseite m

12,0 Gebläse-Absolutlteräche m

17,0 Leistungsfähigkeit Absolutlter gemäß Methode MPPS (EN 1822) % 99,995 (H14) (*) Messunschärfe KpA <1,5 dB(A). Geräuschemissionswerte gemäß EN-60335-2-69 ermittelt (**) Gesamtemissionswert der Vibrationen, die auf den Arm und die Hand des Bedieners einwirken. Abmessungen Abbildung 4 Modell 3707 3707 C 3707/10 3707/10 C 3907 3907 C 3907W 3907W C 3907/18 3907/18 C A (mm) 1600 B (mm) 800 C (mm) 1810 2160 1810 2160 1810 2160 1810 2160 1810 2160 Gewicht (kg) 291 310 305 325 310 330 324 345 360 380 [ HINWEIS ] ■ Lagerhaltung: Temperatur: -10°C ÷ +40°C Feuchtigkeit: ≤ 85% ■ Betriebsbedingungen: Max. Höhe: 800 m (bis 2000 m, mit verringerter Leistung) Temperatur: -10°C ÷ +40°C Feuchtigkeit: ≤ 85%C65 10 3707 - 3707/10 - 3907 - 3907/18 - 3907W

Bedienelemente und Kontrollleuchten Abbildung 5

5. Handhebel für Filterrüttler

Prüfungen vor dem Einschalten Abbildung 6 Vor dem Starten überprüfen: ■ Ob die Filter eingesetzt sind. ■ Ob der Verschlussgurt entsprechend festgezogen ist. ■ Ob der Ansaugschlauch und das Zubehör korrekt am Saugö󰀨 nungen (1) angeschlossen sind. ■ Im Falle einer üssigen Anwendung ist die Ansaugstopp- Vorrichtung für Flüssigkeiten auf angemessene Weise innerhalb des Flüssigkeitsbehälters installiert: ■ Ob der Sicherheitsstaubbeutel oder -behälter, sofern vorgesehen, eingesetzt ist. VORSICHT! Nicht mit defekten Filterelementen benutzen. Anlassen und Abstellen Abbildung 5 VORSICHT! Vor dem Start der Maschine die Räderbremsen blockieren ■ Den Hauptschalter auf „I“ drehen, um die Maschine mit elektrischem Strom zu versorgen. ■ Die Start-Taste drücken, um die Maschine in Betrieb zu setzen. ■ Die Stopp-Taste drücken, um die Maschine anzuhalten. ■ Den Schalter auf “0” drehen, um die Maschine auszuschalten. [ HINWEIS ] Wenn die Maschine keine Luft ansaugt, ist die Motordrehrotation falsch, wobei der Umkehrphasenanzeiger eingeschaltet wird. Den Stecker aus der elektrischen Steckdose ziehen und den Laufrichtungsumschalter drehen. Mit dem System für Absaugung von Flüssigkeiten ausgerüstete Systeme ■ Sobald der Behälter voll ist, wird das Ansaugen durch die mechanische Ansaugstopp-Vorrichtung für Flüssigkeiten gestoppt; die Saugeinheit bleibt eingeschaltet. ■ Die Saugeinheit nicht laufen lassen, nachdem der Flüssigkeitsstopp aktiviert wurde. Mit dem entsprechenden Schalter ausschalten. Mit einem elektrischen Systemvoreinstellung für den Start von den Saugö󰀨 nungen ausgerüstete Maschinen ■ Den Hauptschalter auf „I“ drehen, um die Maschine mit elektrischem Strom zu versorgen. ■ Die Start-Taste drücken, um die Maschine in Betrieb zu setzen. Ist die Maschine mit einem Sensor an der Saugö󰀨 nung ausgestattet, wird der Saugvorgang automatisch gestartet, nachdem die oben beschriebenen Schritte durchgeführt wurden, sobald der Bediener die erste Einlassö󰀨 nung ö󰀨 net. Die Maschine stoppt zwei Minuten nachdem die letzte Einlassö󰀨 nung vom Bediener geschlossen wurde. Um das Gerät unmittelbar zu stoppen, die Stopptaste (6) drücken. VORSICHT! Zu häu ges Starten der Maschine kann Motorschäden nach sich ziehen; es emp ehlt sich, die Auslösezeit des Sensors auf den Saugö nungen nicht zu verändern. Liste der Symbole der Steuerelemente und Anzeigeleuchten der Schalttafel Rüttler-Mischer Trichter beladen Behälter/Auslass/Beutel voll Behälter/Auslass//Beutel Übermäßige Gleichzeitigkeit der Düsen Absolut lter verstopft Primär lter verstopft Druckluftniederdruck Manuell-Automatisch Betrieb-Saugen Produktaufnahme voll Spannung vorhanden3707 - 3707/10 - 3907 - 3907/18 - 3907W 11 C65

Motorschutzschalter- Schutzvorrichtung Filterreinigung Zurücksetzen Rückstellen der Sicherungen Austauscher Behälter ausladen Ausladen Silo-Trichter Scheider voll Phasenfolge Silo-Trichter voll Silo-Trichter Übertemperatur Start Stopp Notabschaltung Den Schalter auf “0” drehen, um die Maschine auszuschalten. Betrieb Abbildung 7 Vakuummesser (2): grüner Bereich (3), roter Bereich (1) Während des Maschinengebrauchs die Flußkontrolle: ■ Während des Betriebs der Maschine muss der Zeiger des Vakuummeters im grünen Bereich (3) bleiben, um zu gewährleisten, dass die Geschwindigkeit der angesaugten Luft nicht unter den Sicherheitswert von 20 m/s sinkt; ■ Be ndet sich der Zeiger im roten Bereich (1), liegt die Luftgeschwindigkeit im Ansaugschlauch unter 20 m/s: der optimale Maschinenbetrieb ist nicht gewährleistet. Filter rütteln oder reparieren. ■ Ansaugschlauch bei normalen Betriebsbedingungen verschließen. Der Zeiger des Vakuummeters muss vom grünen (3) in den roten Bereich (1) wechseln. VORSICHT! Die Luftgeschwindigkeit im Saugschlauch darf nicht unter 20 m/s liegen. Durch den Vakuummeteranzeiger in der grünen Zone (3) angegebener Zustand. VORSICHT! Alle Maschinen können nur mit Schläuchen verwendet werden, deren Durchmesser mit den Spezi kationen in der Tabelle „Technische Daten“ übereinstimmen. VORSICHT! Für weitere Informationen siehe Kapitel „Fehlersuche“. Nach dem Ende des Reinigungsdurchgangs ■ Die Maschine ausschalten und den Stecker von der Steckdose entnehmen. ■ Das Verbindungskabel aufwickeln. ■ Den Behälter entleeren und die Maschine wie unter Absatz „Wartung, Reinigung und Dekontamination“ angegeben reinigen. ■ Wurden aggressive Sto󰀨 e aufgesaugt, Behälter mit sauberem Wasser ausspülen. ■ Die Maschine an einem trockenen Ort und außerhalb der Reichweite von unbefugten Personen aufbewahren. ■ Die Räderbremsen sperren. ■ Während des Transports und bei Nichtverwendung der Maschine die Saugö󰀨 nung mit dem entsprechenden Stecker (wenn vorhanden) schließen.C65 12 3707 - 3707/10 - 3907 - 3907/18 - 3907W

VORSICHT! Vor jeglichen Reinigungs- oder Wartungsarbeiten, beim Austausch von Teilen oder der Geräteumrüstung in eine andere Version/Ausführung ist die Maschine von der Stromquelle zu trennen. ■ Es dürfen nur die in dieser Betriebsanleitung beschriebenen Wartungsarbeiten ausgeführt werden. ■ Nur Originalersatzteile verwenden. ■ Keine Änderungen an der Maschine ausführen. Bei Nichtbeachtung dieser Anweisungen könnte die Sicherheit des Benutzers gefährdet werden. Darüber hinaus wird jegliche EG-Konformitäts-/ Einarbeitungserklärung, die mit der Maschine ausgestellt wird, nichtig. VORSICHT! Für nicht im vorliegenden Handbuch beschriebene Wartungseingrie, ist der technische Kundendienst oder das Vertriebsnetzwerk des Herstellers heranzuziehen. VORSICHT! Zur Gewährleistung des Sicherheitsniveaus der Maschine sind ausschließlich vom Hersteller gelieferte Originalersatzteile zulässig. VORSICHT! Folgende Vorsichtsmaßnahmen sind bei allen Wartungsarbeiten, einschließlich Reinigung und Austausch des Primär- und des Absolutlters, zu beachten. VORSICHT! Mit dieser Maschine der Klasse H können gesundheitsschädliche Stäube aufgesaugt werden. Wartungs- und Entleerungsarbeiten der Maschine, einschließlich Sauggutbeutelausbau, dürfen nur von Fachpersonal mit entsprechender Schutzausrüstung durchgeführt werden. Nicht ohne vollständiges Filtrationssystem betreiben. VORSICHT! Insbesondere bei Maschinen der Klasse H sollte die Abscheideezienz der Maschine mindestens einmal jährlich bzw. häuger, sofern dies von nationalen Vorschriften verlangt wird, überprüft werden. Das Prüfverfahren zur Ermittlung der Filterezienz der Maschine ist in der Norm EN 60335-2-69, Anlage 22.AA.201.2 deniert. Werden die erforderlichen Werte nicht erreicht, ist der Test zu wiederholen, nachdem der Filter der Klasse H durch einen neuen ersetzt wurde. ■ Zur Wartung durch die Bedienperson muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit dies durchführbar ist, ohne das Wartungspersonal und andere Personen zu gefährden. Die zu tre󰀨enden Maßnahmen umfassen die Dekontamination vor der Demontage, Maßnahmen für die gelterte Lüftung der Abluft des Raums, in dem die Maschine demontiert wird, die Reinigung des Eingri󰀨sbereichs und eine geeignete Personenschutzausrüstung. ■ Das Äußere der Maschine sollte durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmitteln behandelt werden, bevor es aus dem gefährlichen Gebiet genommen wird. ■ Alle Maschinenteile müssen, wenn sie aus dem Gefahrenbereich gebracht werden, als kontaminiert angesehen werden: Eine Staubverteilung ist unbedingt zu vermeiden. ■ Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Bauteile, die nicht gründlich gereinigt werden können, entsorgt werden. Solche Bauteile müssen in dichten Beuteln gemäß den gültigen örtlichen Bestimmungen für die Beseitigung derartiger Abfälle entsorgt werden. Diese Vorgehensweise ist auch zur Filterentsorgung (Primär- und Absolutlter) heranzuziehen. ■ Die nicht staubdichten Fächer mit entsprechendem Werkzeug (Schraubenzieher, Schlüssel etc.) ö󰀨nen und sorgfältig reinigen. ■ Vom Hersteller oder seinem Kundendienst mindestens einmal jährlich eine technische Überprüfung durchführen lassen. Zum Beispiel: Überprüfung der Filter auf Schäden hinsichtlich der Maschinendichtheit und der einwandfreien Funktion der elektrischen Schalttafel. Filterreinigung Primärlterreinigung mit dem manuellen System Bewegt sich der Zeiger des Vakuummeters (2, Abb. 7) vom grünen (3, Abb. 7) in den roten Bereich (1, Abb. 7), den Primärlter je nach Menge des angesaugten Materials rütteln, indem der Hebel (3, Abb. 5) mindestens 5 ganze Umdrehungen im Uhrzeigersinn/gegen den Uhrzeigersinn gedreht wird. VORSICHT! Vor Betätigung des Filterrüttlers die Maschine ausschalten. Filterrüttler nicht bei eingeschalteter Maschine betätigen: Der Filter könnte beschädigt werden. Darauf warten, dass sich der Staub absetzen kann, bevor die Maschine wieder in Gang gesetzt wird. Bleibt die Anzeige rot, obwohl der Filter gerüttelt wurde, ist das Filterelement auszutauschen (siehe „Primär- und Absolutlter ausbauen und ersetzen“). [ HINWEIS ] Wenn sich der Anzeiger immer noch im roten Bereich bendet. Es ist möglich, dass nicht der Filter, sondern die Ansaugleitung oder eines der Zubehörteile verstopft ist. Führen Sie in diesem Fall deren Reinigung durch. Wartung, Reinigung und Dekontamination3707 - 3707/10 - 3907 - 3907/18 - 3907W 13 C65

Primärlterreinigung mit elektrischem Filterrüttler Bewegt sich der Zeiger des Vakuummeters vom grünen in den roten Bereich, den Primärlter je nach Menge des angesaugten Materials rütteln, indem die Filterrüttlertaste mindestens 10 ÷ 15 Sekunden gedrückt wird. VORSICHT! Vor Betätigung des Filterrüttlers die Maschine ausschalten. Filterrüttler nicht bei eingeschalteter Maschine betätigen: Der Filter könnte beschädigt werden. Darauf warten, dass sich der Staub absetzen kann, bevor die Maschine wieder in Gang gesetzt wird. Bleibt der Zeiger des Vakuummeters im roten Bereich obwohl der Filter gerüttelt wurde, ist das Filterelement auszutauschen (siehe „Primär- und Absolutlter ausbauen und ersetzen“). [ HINWEIS ] Wenn sich der Anzeiger immer noch im roten Bereich bendet. Es ist möglich, dass nicht der Filter, sondern die Ansaugleitung oder eines der Zubehörteile verstopft ist. Führen Sie in diesem Fall deren Reinigung durch. Primärpatronen-Filterreinigung mit dem automatischen System Abbildung 8

1. Elektroventil 1 für Filterreinigung

2. Elektroventil 2 für Filterreinigung

3. Elektroventil 3 für Filterreinigung

4. Elektroventil 4 für Filterreinigung

5. Drückwächter Patronentank

Wenn es notwendig ist, den sehr feinen Staub durchgehend anzusaugen, ohne aufzuhören, die Filter zu reinigen, liefert der Hersteller die Maschine eines Mehrpatronen-Filtersystems. Die Einheit ist mit einer elektropneumatischen Vorrichtung geliefert, welche die Filterpatronen abwechselnd vollautomatisch reinigt und damit dafür sorgt, dass man ständig arbeiten kann. Die Schalttafel, die mit einer Spannung von 24V gespeist wird, mit einem zyklischen Zeitschalter ausgestattet ist, der die Regulierung folgender Zeiten ermöglicht: T1 Dauer Filterreinigung Ö󰀨nungszeit des Elektroventils zum Auslass der Luft entgegen der Strömungsrichtung im Inneren der Patrone. Je kürzer die Zeit, desto kraftvoller ist die Saugwirkung. T2 Zeit für Arbeitspause Die Zeit, die zwischen zwei aufeinander folgenden Reinigungen der Patronen verstreicht. T3 Zeit zwischen Reinigungszyklen Einsatzzeit zwischen einem Reinigungszyklus und dem nächsten. Zur genauen Einstellung beachten Sie die Position der Pfeile auf den Knöpfen des Zeitgebers. Bleibt der Zeiger des Vakuummeters im roten Bereich obwohl der Filter gerüttelt wurde, ist das Filterelement auszutauschen (siehe „Primär- und Absolutlter ausbauen und ersetzen“). [ HINWEIS ] Wenn sich der Anzeiger immer noch im roten Bereich bendet. Es ist möglich, dass nicht der Filter, sondern die Ansaugleitung oder eines der Zubehörteile verstopft ist. Führen Sie in diesem Fall deren Reinigung durch. Druckeinlass im den Behälter: ■ Min. 4 bar; ■ Max. 6 bar. In der Nähe des Filters ist ein Manometer installiert. Installieren Sie eine EIN-AUS-Vorrichtung (Kugelventil oder ähnliches) in der Luftzufuhrleitung, um die Wartungsarbeiten leicht durchführen zu können. Der Filter muss über einen eigenen Zweig versorgt werden, der unabhängig getrennt werden kann. Der Monteur muss die Druckluftschläuche ordnungsgemäß befestigen und einen angemessenen Schutz gegen plötzliches Lösen der Schläuche sicherstellen. Vorausgesetzte Eigenschaften der Druckluft:

1. Sauber - d. h. frei von Schmutz, der die Magnetventile

2. Entfeuchtet - der Filtertank ist mit einer Kappe zum

Ableiten des Kondensats ausgestattet. Dennoch sollte die Verwendung eines Kondensatabscheiders in Betracht gezogen werden.

3. Entölt - ölige Sto󰀨e in der Luft können zu vorzeitiger und

irreversibler Verstopfung führen. Verwenden Sie Filter, die die Luft immer sauber und entölt halten. VORSICHT! Leeren Sie die Leitungen, bevor Sie die Druckluft an den Filter anschließen. Reinigung von Behältern und Staubbeuteln Entleeren des Behälters VORSICHT! Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker ziehen. Die Maschinenltrierklasse prüfen. Vor dem Entleeren sollte der Filter gereinigt werden (siehe Abs. „Reinigung des Primärlters“). Abbildung 1 ■ Den Sauggutbehälter (2) mit dem Hebel (3) auslösen, dann ihn entfernen und entleeren. ■ Die Maschine wie unter Absatz „Wartung, Reinigung und Dekontamination“ angegeben reinigen. ■ Wurden aggressive Sto󰀨e aufgesaugt, Behälter mit sauberem Wasser ausspülen. ■ Sicherstellen, dass sich die Dichtung in einem einwandfreien Zustand und in der korrekten Position bendet. ■ Behälter wieder einsetzen und einrasten. [ HINWEIS ] Nach des Reinigungsdurchgangs die Maschine vor dem Ausschalten mindestens 60 s lang nachlaufen lassen. Zu häuges Ein-/Ausschalten vermeiden.C65 14 3707 - 3707/10 - 3907 - 3907/18 - 3907W

Entleeren des Flüssigkeitsbehälters VORSICHT! Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker ziehen. Die Maschinenltrierklasse prüfen. Vor dem Entleeren sollte der Filter gereinigt werden (siehe Abs. „Reinigung des Primärlters“). Abbildung 1 ■ Den Behälter (2) mit dem Hebel (3) auslösen und entfernen, dann die Stoppvorrichtung der Flüssigkeit entfernen und entleeren. ■ Die Maschine wie unter Absatz „Wartung, Reinigung und Dekontamination“ angegeben reinigen. ■ Wurden aggressive Sto󰀨e aufgesaugt, Behälter mit sauberem Wasser ausspülen. ■ Sicherstellen, dass sich die Dichtung in einem einwandfreien Zustand und in der korrekten Position bendet. ■ Behälter wieder einsetzen und einrasten. [ HINWEIS ] Nach des Reinigungsdurchgangs die Maschine vor dem Ausschalten mindestens 60 s lang nachlaufen lassen. Zu häuges Ein-/Ausschalten vermeiden. [ HINWEIS ] Das Filterelement ist nass, nachdem die Flüssigkeiten abgesaugt werden. Ein feuchtes Filterelement kann schnell verstopfen, sobald mit der Maschine trockene Substanzen aufgesaugt werden. Vergewissern Sie sich vor der Verwendung der Maschine trockener Substanzen, dass der Filter trocken ist, gegebenenfalls Filter austauschen. Staubbeutel Abbildung 9 Die Maschine kann mit einem Staubaufnahmebeutel ausgestattet werden. In diesem Fall muss die Maschine mit Zubehörteilen ausgestattet sein (Vakuumpumpe und Gitter). Nicht oder nicht angemessen eingesetzte Beutel können Gefahren für die Gesundheit von ausgesetzten Personen implizieren. Papierbeutel und Safe-Bag für die Staubeinsammlung Abbildung 10 Die Maschine kann mit einem Staubaufnahmebeutel ausgestattet werden. In diesem Fall muss die Maschine mit einem spezischen Behälter und einer Haube auf einer Seite ausgerüstet. Das nicht korrekte Einsetzen des Beutels kann eine Gefahr für die Gesundheit der ausgesetzten Personen darstellen. [ HINWEIS ] Das Safe-Bag-System eignet sich für die Einsammlung von Giftstaub, um sicherzustellen, dass der Benutzer nicht mit dem Produkt in Berührung kommt. Longopac

-Beutel für die Staubeinsammlung Abbildung 11 Die Maschine kann mit einem Staubaufnahmebeutel ausgestattet werden. In diesem Fall erfolgt das Entleeren bei unterbrochenem Saugen durch die Schwerkraft. Der Longpac®-Beutel kann auf die gewünschten Abmessungen zugeschnitten, geschweißt oder abgebunden werden. Das nicht korrekte Einsetzen des Beutels kann eine Gefahr für die Gesundheit der ausgesetzten Personen darstellen. Ersetzen des Staubbeutels VORSICHT! ■ Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker ziehen. ■ Diese Arbeitsvorgänge dürfen nur in Übereinstimmung mit den geltenden Rechtsvorschriften und von geschultem Fachpersonal mit entsprechender Schutzausrüstung ausgeführt werden. ■ Für gefährliche und/oder gesundheitsschädliche Stäube sind ausschließlich die vom Hersteller angegebenen Beutel zu verwenden (siehe „Empfohlene Ersatzteile“). ■ Die Entsorgung des Staubbeutels darf nur von geschultem Personal und gemäß den geltenden Gesetzen ausgeführt werden. ■ Nur Originalbeutel von Nilsk verwenden. ■ Nur für die Maschinenklasse geeignete Beutel verwenden. VORSICHT! Achten Sie darauf, dass während dieser Tätigkeit kein Staub aufgewirbelt wird. Die Schutzmaske P3 und andere Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, dabei Bezug auf die geltenden Rechtsvorschriften nehmen. Auswechseln des Staubbeutels Abbildung 9 ■ Die Ö󰀨nung durch Verwendung der entsprechenden Haube (falls vorhanden) schließen. ■ Den Staubbehälter auslösen. ■ Den Staubbeutel entfernen und ihn mit einem Bändchen nach Bedarf schließen. ■ Einen neuen Beutel einfügen und ihn um die Außenwand des Staubbehälter wickeln. ■ Den Staubbehälter wieder in die Maschine setzen. Auswechseln des Papierbeutels Abbildung 10 ■ Die Ö󰀨nung durch Verwendung der entsprechenden Haube (falls vorhanden) schließen. ■ Den Staubbehälter auslösen. ■ Den Beutel entfernen und ihn mit der entsprechenden Haube (1) entsprechend der Darstellung in der Abbildung schließen. ■ Einen neuen Beutel einfügen und sicherstellen, dass die Beutelö󰀨nung versiegelt ist. ■ Den Staubbehälter wieder in die Maschine setzen.3707 - 3707/10 - 3907 - 3907/18 - 3907W 15 C65

Auswechseln des Safe Bags Abbildung 10 ■ Den Ansaugschlauch entfernen und ihn an einer sicheren und staubfreien Stelle einsetzen. ■ Die Ö󰀨nung durch Verwendung der entsprechenden Haube (falls vorhanden) schließen. ■ Den Staubbehälter auslösen. ■ Den Sicherheitsbeutel durch Ziehen der “Guillotine”- Dichtung (2) schließen. ■ Plastikbeutel mit der entsprechenden Schelle (3) hermetisch verschließen. ■ Mit dem Klebestreifen (4) die Löcher unten am Plastikbeutel abdecken. ■ Anschlussstück (5) des Beutels von der Saugö󰀨nung abnehmen. ■ Einen neuen Sicherheitsbeutel einsetzten. Darauf achten, dass die Saugö󰀨nung so in das Anschlussstück des Beutels eingesetzt wird, dass die Dichtheit gewährleistet ist. ■ Den Plastikbeutel um die Außenwand des Staubbehälters wickeln. ■ Staubbehälter wieder in der Staubsauger einsetzen. Wie den Longopac® für Maschinen austauschen, die mit für die Gesundheit gefährlichen Staub umgehen. Abbildung 11 ■ Den Beutelhalter mit dem Innenteil nach oben vorbereiten und den Longopac® in den darauf bendlichen Hals führen. Das innere Longopac®-Ende etwa 250 mm herausziehen, den Riemen entsprechend der Abbildung um die Halterung legen und festziehen, wobei der überstehende Teil des vorher herausgezogenen inneren Endes frei zu lassen ist. Den überstehenden Longopac® korrekt im Halsinneren (1) verstauen. ■ Äußeres Longopac®-Ende herausziehen (2), nach unten umschlagen und mit dem dafür vorgesehenen Bändchen (3) verschließen. ■ Den unter dem Trichterkegel zu positionierenden Beutelhalter heranschieben, die Stifte in die Zapfenlöcher führen und das System drehen, sodass es am oberen Zylinder (4) festgestellt wird. ■ Den mit dem Bändchen geschlossenen Beutel nach unten ziehen und auf dem Tablett auiegen lassen. Anschließend mithilfe des 2. mitgelieferten Gurts das vorher entfernte, (250 mm lang) innere Ende über der auf dem Trichter (5) bendlichen Dichtung festmachen. Auswechseln des Primär- und Absolutlters VORSICHT! Beim Aufsaugen gefährlicher Stoe werden die Filter der Maschine kontaminiert, daher ist Folgendes zu beachten: ■ Besonders vorsichtig vorgehen, damit kein Staub und/oder aufgesaugtes Material aufgewirbelt wird. ■ Ausgebaute und/oder ausgetauschte Filter in einen undurchlässigen Plastikbeutel legen. ■ Plastikbeutel hermetisch verschließen. ■ Der Filter ist gemäß den gültigen Vorschriften zu entsorgen. VORSICHT! Der Filteraustausch ist ein wichtiger Vorgang, der nicht leichtfertig ausgeführt werden darf. Der Filter ist durch einen neuen auszutauschen, der über die gleichen Eigenschaften in Bezug auf Filterleistung, Filteräche und Kategorie verfügt. Andernfalls wird die korrekte Funktionsweise der Maschine beeinträchtigt. Vor diesen Handgrien die Maschine stets ausschalten und den Stromstecker ziehen. VORSICHT! Vor Durchführung dieser Vorgänge den Filter wie unter Absatz „Wartung, Reinigung und Dekontamination“ angegeben reinigen. VORSICHT! Achten Sie darauf, dass während dieser Tätigkeit kein Staub aufgewirbelt wird. Die Schutzmaske P3 und andere Schutzausrüstungen und Schutzhandschuhe (PSA) je nach der Gefährlichkeit des aufgesaugten Staubs tragen, dabei Bezug auf die geltenden Rechtsvorschriften nehmen. VORSICHT! Beim Wiedereinbau Vorsicht walten lassen und darauf achten, die Hände nicht einzuquetschen. Schutzhandschuhe gegen mechanische Risiken (EN

388) mit Schutzklasse CAT II verwenden.

VORSICHT! Filter der Klasse H nach dem Ausbau aus der Maschine nicht wiederverwenden! Primärlteraustausch für Maschinen, die mit einem manuellen Reinigungssystem ausgestattet sind Abbildung 12 ■ Den Schlauch (1) aus dem unteren Stutzen ziehen. ■ Sperrvorrichtung (2) ausrasten und Filterrüttlerknopf (3) abdrehen. ■ Die beiden Verschlusshaken (4) freigeben und den Deckel (5) abnehmen. ■ Den Filter (6) abheben, die Schelle (7) losschrauben und den Ring (8) abnehmen. ■ Den Käg (9) herausziehen und den Filter auf den Kopf stellen. ■ Schellen (10) entfernen und Käg vom Filter trennen. ■ Filterhalter sowie Haltering des alten Filters am neuen Filter anbringen. ■ Den Käg (9) einführen und mit den Schellen (10) am Filterboden am Filter befestigen. ■ Den Filter in die Filterkammer legen und den Deckel (5) darauf montieren, um ihn mit den beiden Verschlusshaken (4) zu blockieren. ■ Filterrüttlerknauf anbringen und in unterer Stellung arretieren, sodass der Filter stets stra󰀨 gespannt ist. ■ Den Saugschlauch wieder auf dem oberen Stutzen montieren.C65 16 3707 - 3707/10 - 3907 - 3907/18 - 3907W

Primärpatronenlteraustausch für Maschinen, die mit einem automatischen Reinigungssystem ausgestattet sind VORSICHT! Vor Ausführung irgendwelchen Vorgangs an der Filterbaugruppe die Druckluftversorgung abschalten und die gesamte Luft vom Tank durch den Hahn ablassen. In den Hintergrund treten, um zu vermeiden, dass die Luft ins Gesicht geblasen wird. Abbildung 13 ■ Schelle (2) lösen. ■ Ansaugschlauch (1) herausziehen. ■ Die Hebel (4) betätigen. ■ Den Deckel (3) zusammen mit dem Filterträgerring (5) ausbauen. ■ Das Versorgungskabel (7) und die Druckluftversorgung vom Luftanschluss (8) trennen. ■ Die Filtereinsatzgruppe (6) herausnehmen. ■ Die Steckverbinder (10) und den Anschluss (9) trennen. ■ Den Lufttank ausbauen, indem man die Schrauben (11) löst. ■ Die Befestigungsvorrichtungen (12) entsperren und die Patronen (13) hochheben, wobei auf dem Staub auf ihnen Acht gegeben wird, und sie in einem Plastikbeutel legen. ■ Die vier Patronen mit denselben Eigenschaften besorgen. Diese werden mit der Dichtung geliefert, die im entsprechenden Gehäuse auf der unteren Seite des Patronenbefestigungsansch positioniert wird. VORSICHT! Der Dichtungsaustausch ist äußerst wichtig, da sichergestellt werden muss, dass eine einwandfreie Abdichtung zwischen der Filterkammer und der Patrone bestehen muss, um einen Staubaustritt zu verhindern. ■ Bringen Sie den Tank wieder an, indem Sie nun die zuvor beschriebenen Vorgänge in umgekehrter Reihenfolge durchführen. Primärlteraustausch für Maschinen, die mit einem elektrischen Filterrüttler-Reinigungssystem ausgestattet sind Abbildung 14 ■ Den Schlauch (1) aus dem unteren Stutzen ziehen. ■ Die beiden Verschlusshaken (4) freigeben und den Deckel (5) abnehmen. ■ Deckel verseilen und vorsichtig abheben, da sind der Sternlter und der Schüttelkäg mit dem Deckel zusammengeschraubt. VORSICHT! Die Deckel-Sternlterbaugruppe nicht auf dem Boden stellen, sondern mit passenden Haltern stützen oder seitlich ablegen, denn das Gewicht des Deckels den Filter und den Schüttelkäg beschädigen würde. ■ Den Filter (6) abheben, die Schelle (7) losschrauben und den Ring (8) abnehmen. ■ Schellen (10) entfernen und Käg vom Filter trennen. ■ Filterhalter sowie Haltering des alten Filters am neuen Filter anbringen. ■ Den Käg (9) einführen und mit den Schellen (10) am Filterboden am Filter befestigen. ■ Nach Abnehmen des Kunststo󰀨deckels Folgendes überprüfen: - Der Hebel (11), der an der Antriebswelle (12) des Kägs (10) befestigt ist, muss sich auf der Hälfte seines Bewegungslaufs in mittiger Leerlaufstellung benden. - Die Schubstange (13), die an dem Getriebemotor (14) befestigt ist, muss nach unten gerichtet sein. Nur in diese Richtung, wenn das Getriebemotor (14) betrieben wird, deckt der Käg (10) einen gleichwertigen Weg rechts und links ohne Festziehen des Filters (8). Ansonsten besteht die Gefahr, dass der Filter reißt und der Getriebemotor durchbrennt. ■ Den Filter in die Filterkammer legen und den Deckel darauf montieren, um ihn mit den beiden Verschlusshaken zu blockieren. VORSICHT! Vor dem Schließen der Haken zum Sperren des Deckels die Filtereinheit von Hand rütteln und kleine Positionsfehler beseitigen. ■ Den Saugschlauch wieder auf dem oberen Stutzen montieren. Primärlteraustausch für Maschinen, die dem mit für die Gesundheit gefährlichen Staub umgehen. Abbildung 15 Um den Primärlter sicher zu ersetzen, den Anweisungen entsprechend dem Filertyp/dem Reinigungssystem folgen, die auf der Maschine installiert sind, und wie folgt vorgehen: ■ Den Stecker (1) in die Ansaugö󰀨nung einführen. ■ Den Gurt (2) um die Filterkammer einführen. ■ Den Beutel mit dem entsprechenden Gummi auf der Filterkammer (3) positionieren. Die Sicherheitsriemen (4) auf dem Beutel über dem Band festziehen. ■ Den Beutel entlang seiner ganzen Länge einschlagen. (5) ■ Den Sternlter (6) entfernen, indem der Ring mit Dichtung angepackt und angehoben wird, bis er vollkommen aus der Filterkammer (7) gezogen wird. ■ Den Filter um sich selbst drehen, sodass der eingedrehte Beutelabschnitt mit zwei Bändchen verschlossen werden kann (8). Die beiden Bändchen in einem Abstand von 50 mm verschließen, dann in der Mitte (9) wie in der Abbildung gezeigt durchschneiden. ■ Den auf diese Weise isolierten Filter (10) gemäß den geltenden Rechtsvorschriften entsorgen. ■ Den Gurt lockern (11) und den Gummi (12) des Beutels vorsichtig in Richtung des oberen Randes der Filterkammer bewegen. ■ Den zweiten Beutel (13) ober dem ersten (14) einsetzen und den Sicherheitsriemen (15) auf dem neuen, eben angebrachten Beutel, festziehen. ■ Durch den eben eingesetzten Beutel (13) vorsichtig das übrig gebliebene Stück des ersten Beutels (14) vom Rand der Filterkammer abstreifen. ■ Das übrig gebliebene Stück des ersten Beutels (14) zum Ende des zweiten Beutels (13) führen. ■ Den Beutel (13) um sich selbst drehen, um einen eingedrehte Abschnitt zu erhalten und auf diese Weise das übrig gebliebene Stück (14) unten am Beutel (13) durch Festziehen eines Bändchens (16) isolieren. ■ Den Gurt lockern und herausziehen und behutsam den Beutel vom Rand der Filterkammer nehmen.3707 - 3707/10 - 3907 - 3907/18 - 3907W 17 C65

Absolutlter auf der Saugseite austauschen Abbildung 16 ■ Den Knopf (1) abdrehen. ■ Den Deckel (2) entfernen. ■ Den Knopf (3) des Filters losschrauben und den Filter (4) mit einem Reißfestplastikbeutel abdecken, um dann alles herauszunehmen. ■ Den Plastikbeutel hermetisch verschließen und eine neue Filtereinheit einsetzen, die den geltenden Bestimmungen entspricht. Den Deckel hermetisch schließen. Absolutlter auf der Druckseite austauschen Abbildung 17 ■ Den Knopf (1) abdrehen. ■ Den Deckel (2) entfernen. ■ Den Knopf (3) des Filters losschrauben und den Filter (4) mit einem Reißfestplastikbeutel abdecken, um dann alles herauszunehmen. ■ Den Plastikbeutel hermetisch verschließen und eine neue Filtereinheit einsetzen, die den geltenden Bestimmungen entspricht. Den Deckel hermetisch schließen. Installation, Reinigung und Austausch des Zyklons (optional) Abbildung 18 [ HINWEIS ] Die Anleitungen zum Einbau der optionalen Umrüstsätze und die entsprechenden Betriebs- und Wartungshandbücher werden zusammen mit den Umrüstsätzen ausgehändigt. [ HINWEIS ] Wenn nur eine Staubablagerung auf dem Zyklon (4) vorhanden ist, den Abfall des Staubs durch das zentrale Loch ermöglichen. Der Zyklon (4) sollte zuerst ausgebaut werden, um dessen einwandfreie Reinigung zu ermöglichen: ■ Die Verschlusshaken (1) des Deckels (2) ausrasten lassen und den Deckel abnehmen. ■ Den Filter herausnehmen. ■ Die beiden Schrauben (3) aufdrehen und Zyklon aus dem Behälter herauszuziehen. ■ Ist er zu stark verschlissen, austauschen. ■ Den Zyklon (4) wieder einbauen. ■ Ihn in dieser Position mit den beiden Schrauben (3) befestigen. ■ Den Filter wieder montieren und den Deckel (2) schließen, um ihn danach mit den beiden Verschlusshaken (1) zu blockieren. Prüfung der Dichtungen Schläuche auf Unversehrtheit prüfen Abbildung 19 Die Unversehrtheit und korrekte Befestigung der Anschlussschläuche (1) prüfen. Bei Beschädigungen, Brüchen oder falschem Anschluss an die Anschlussstutzen sind die Schläuchen zu ersetzen. Wenn klebrige Materialien behandelt werden, sind mögliche Verschlussstellen zu suchen, die längs des Schlauchs, im Stutzen und auf dem Leitblech in der Filterkammer vorliegen können. Zum Reinigen den Stutzen von außen abkratzen, um Ablagerungen zu entfernen. Prüfung der Dichtung des Deckels Abbildung 20 Wenn die Dichtung (1) des Deckels (4) nicht mehr dicht sitzt, sind die Schrauben (2) zur Blockierung der Verschlusshaken (3) loszudrehen, um sie nach unten gleiten zu lassen, bis der Deckel wieder optimal verschlossen ist. Ist die Dichtigkeit immer noch nicht einwandfrei, Dichtung austauschen. Prüfung der Filterkammerdichtung für Maschinen mit einem Staubbehälter Abbildung 21 Kann durch die Dichtung (1) zwischen dem Behälter und der Filterkammer (3) keine Dichtung sichergestellt werden: ■ Die vier Schrauben (2) lockern, die die Filterkammer (3) gegen die Maschinenstruktur sperren. ■ Der Filterkammer (3) absenken, und die Schrauben (2) festziehen, sobald die Dichtungsposition erreicht wird. Wenn die optimale Abdichtung immer noch nicht erreicht wird oder wenn Risse, Abrisse, usw. vorhanden sind, muss die Dichtung ausgetauscht werden. Prüfung der Filterkammerdichtung für Maschinen mit einem Longopac®-System Abbildung 22 Sicherstellen, dass der Longopac®-Beutel mit der Dichtung (2) festsitzt. Auch die Abdichtung der auf dem Ablass-Clapet (1) positionierten Dichtung prüfen. Die Dichtung muss ausgetauscht werden, wenn sie abgerissen, geschnitten, usw. ist. Entsorgung Das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf der Ausrüstung bedeutet, dass die verwendete elektrische und elektronische Ausrüstung nicht als normaler Haushaltsabfall entsorgt werden darf. Die korrekte Entsorgung der Ausrüstung trägt dazu bei, negative Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden. Elektrische und elektronische Haushaltsgeräte müssen über spezielle Sammelstellen in der Region des jeweiligen Wohnortes entsorgt werden. Beachten Sie, dass im Handel erhältliche elektrische und elektronische Geräte von der kommunalen Abfallentsorgung getrennt zu entsorgen sind. Wir informieren Sie gerne über geeignete Entsorgungsmöglichkeiten. Schaltpläne [ HINWEIS ] Verfügt die Maschine über eine Steuertafel, so beziehen Sie sich auf den mit den Maschinendokumenten gelieferten Schaltplan in Papierausführung.C65 18 3707 - 3707/10 - 3907 - 3907/18 - 3907W

Empfohlene Ersatzteile Hier folgt eine Liste der Ersatzteile, die man stets auf Lager halten sollte, um etwaige Wartungsarbeiten zu beschleunigen. Zur Bestellung siehe Ersatzteilkatalog des Herstellers. Kürzel Modell Stern ltersatz (L) Z8 17081 Stern ltersatz (M/H) 4081701603 Stern ltersatz (L - ACD/ATEX) Z8 17142 Stern ltersatz (M/H - ACD/ATEX) 4081701604 Patronen ltersatz (C) Z8 33140 Patronen ltersatz (CP) Z8 33258 Dichtung Filterhalterring Z8 17027 Dichtung Filterkammer 40000763 Filterschelle Z8 18081 Absolut lter Saugseite Z8 17264 Absolut lter auf der Druckleitung Z8 17093 Longopac (M/H) 4084000956 Longopac (M/H ACD/ATEX) 4084001470 Kunststo󰀨 beutel (PBS) Z8 40100 Kunststo󰀨 beutel (PBS ACD/ATEX) 4084001340 Sicherheitsbeutel (SBS) 4084001469 Sicherheitsbeutel (SOBS - 5 St.) 40891010533707 - 3707/10 - 3907 - 3907/18 - 3907W 19 C65

Fehlersuche Störung Ursache Abhilfe Die Maschine startet nicht Keine Stromversorgung Überprüfen, ob die Netzsteckdose Strom führt. Prüfen, ob Netzstecker und Kabel beschädigt sind. Wenden Sie sich an den autorisierten Hersteller-Kundendienst. Die Maschinenumdrehungen erhöhen sich Primärlter verstopft Filterrüttler betätigen (bei Modellen mit manuellem Filterrüttler). Reicht das nicht aus, Filter austauschen. Saugschlauch verstopft Saugleitung prüfen und reinigen. Das Gerät erzeugt akuteren Lärm Die mechanische Ansaugstopp-Vorrichtung für Flüssigkeiten wurde ausgelöst. Entleeren des Flüssigkeitsbehälters. Aus der Maschine tritt Staub heraus Der/die Filter ist/sind zerrissen Mit identischem/n Filter/n austauschen. Der Filter passt nicht richtig Den Filter durch einen neuen mit einer geeigneten Filterkategorie ersetzen und überprüfen. Der Sauger schaltet sich plötzlich aus. Der Motorschutzschalter greift ein Einstellung prüfen. Stromaufnahme des Motors prüfen. Wenden Sie sich, sofern erforderlich, an eine Vertragswerkstatt. Der Staubsauger saugt nicht, sondern bläst Falscher Anschluss an das Stromnetz Wenden Sie sich an Fachpersonal, um die Phasen korrekt anschließen zu lassen. Elektrostatischer Strom an der Maschine Fehlende oder wirkungslose Erdung Alle Erdungsstellen prüfen. Insbesondere den Anschluss am Ansaugstutzen. Schlauch gegen einen antistatischen Schlauch austauschen.C65 20 3707 - 3707/10 - 3907 - 3907/18 - 3907W
