Tipo di prodotto	Supporto per televisore (piede)
Marca	LG
Modello	AMST21EB
Dimensioni (L x P x A)	570 x 303 x 232 mm
Peso	3,2 kg
Materiale	Acciaio e plastica
Colore	Nero
Compatibilità	LG 50UR762H, 55UR762H, 50/55UR767H, 50/55UR777H
Angolo di rotazione	20° sinistra / destra
Fissaggio a parete	Possibile con bulloni ad occhiello e corda (non forniti)
Installazione su tavolo	Sì, spazio di ventilazione min. 10 cm
Fissaggio alla scrivania	Sì, viti M5 (tipo A) o kit fornito (tipo B)
Istruzioni di sicurezza	Due persone richieste per lo spostamento; non lasciare che i bambini si arrampichino
Pulizia	Strofinare delicatamente con un panno morbido; non strofinare eccessivamente
Pezzi di ricambio forniti	Copertura e fermacavi (a seconda del modello)
Assemblaggio	Verificare il serraggio delle viti; non utilizzare lubrificante
Garanzia	Danni dovuti a parti non approvate non coperti

Domande frequenti - AMST21EB LG

Qual è il peso massimo supportato dal supporto AMST21EB?

Il supporto è progettato per i modelli di televisori LG elencati (50/55UR762H, 50/55UR767H, 50/55UR777H). Il peso del televisore compatibile è di circa 15-20 kg a seconda del modello. Il supporto stesso pesa 3,2 kg.

Come assemblare il supporto su un tavolo?

Posizionare il televisore con lo schermo rivolto verso il basso su un panno morbido. Fissare il supporto sul retro del televisore avvitando saldamente le viti fornite. Fare attenzione a non stringere troppo per evitare di danneggiare la filettatura. Lasciare uno spazio di almeno 10 cm tra il muro e il televisore per la ventilazione.

Posso fissare il supporto al muro?

Sì, utilizzando bulloni ad occhiello e una corda resistente (non forniti). Inserire i bulloni ad occhiello sul retro del televisore, fissare i supporti a parete con bulloni al muro, quindi legare la corda orizzontalmente tra i bulloni ad occhiello e i supporti a parete.

Come regolare l'angolo di visione?

Il supporto consente una rotazione di 20 gradi a sinistra o a destra. Inclinare delicatamente il televisore per trovare l'angolo ottimale. Attenzione a non pizzicarsi le dita durante la regolazione.

Cosa fare se il televisore si inclina in avanti dopo l'installazione?

Verificare che le viti del supporto siano correttamente serrate. Se sono allentate, stringerle moderatamente. Non forzare eccessivamente per non danneggiare i fori delle viti.

Quali accessori sono inclusi con il supporto?

Il supporto viene fornito con le viti necessarie per l'assemblaggio, oltre a una copertura e un fermacavi a seconda del modello. I fissaggi a parete (bulloni ad occhiello, supporti, corda) non sono forniti.

Come pulire il supporto?

Strofinare delicatamente la superficie con un panno morbido e asciutto. In caso di macchie, utilizzare un panno leggermente umido. Non applicare mai forza eccessiva per evitare graffi o scolorimento.

Posso usare un supporto di un'altra marca?

È fortemente raccomandato utilizzare solo supporti approvati da LG. L'uso di parti non autorizzate può causare danni, lesioni o annullare la garanzia.

Il supporto è compatibile con un televisore da 65 pollici?

No, il supporto AMST21EB è progettato specificamente per i modelli da 50 a 55 pollici elencati nel manuale. Per un televisore da 65 pollici, consultare un supporto adatto.

Come fissare il televisore su una scrivania per evitare che si ribalti?

Utilizzare il kit di fissaggio fornito (tipo B): viti, rondelle e dadi per fissare la base del supporto alla scrivania. Per una scrivania senza kit, utilizzare 4 viti M5 di lunghezza adeguata (tipo A).

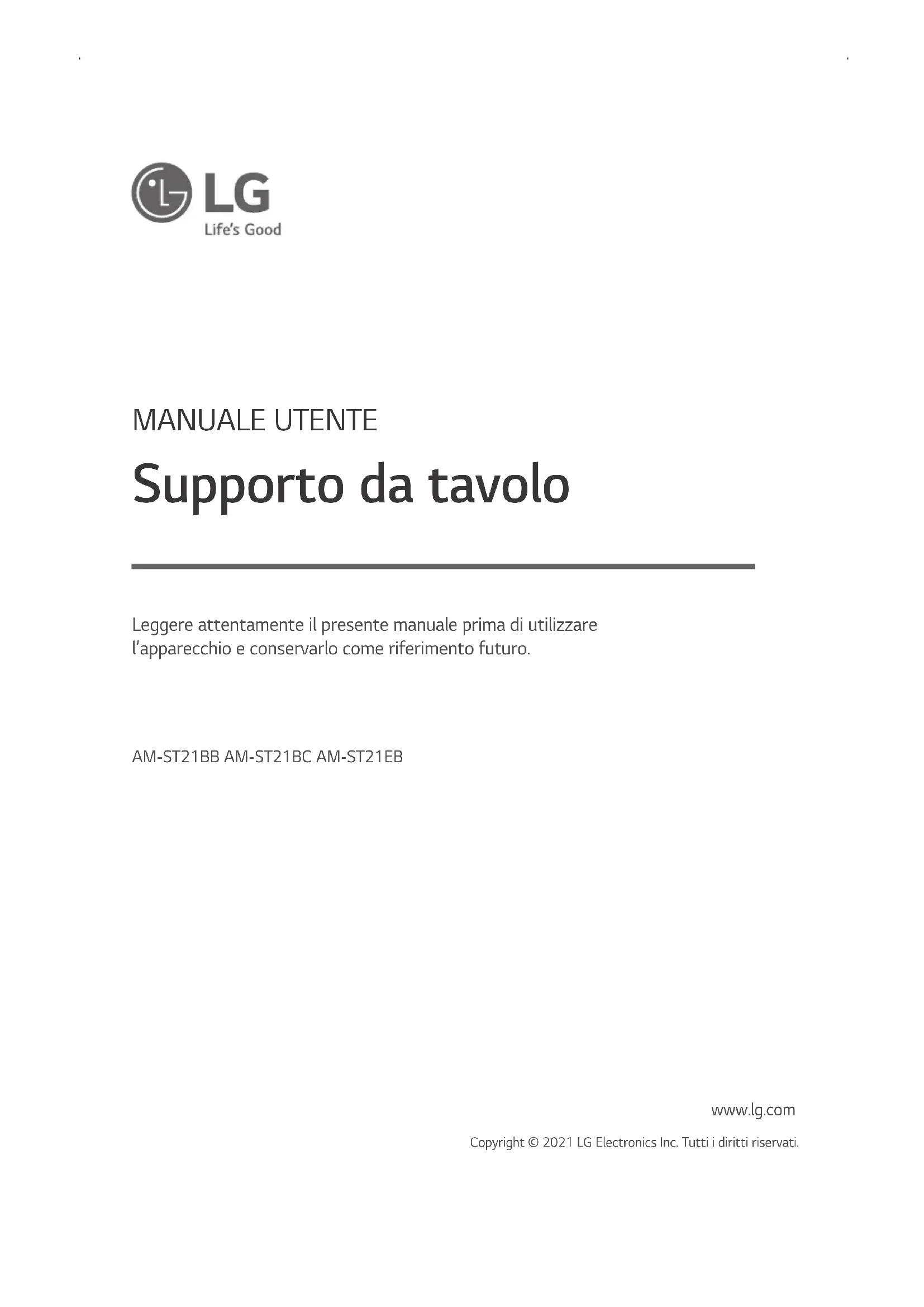

MANUALE UTENTE AMST21EB LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro.

AM-ST21BB AM-ST21BC AM-ST21EB

* L'immagine mostrata di seguito potrebbe essere diversa dal prodotto in uso.

Istruzioni sulla sicurezza

Questo simbolo serve ad avvisare l'utente della presenza di istruzioni importanti sul funzionamento e sulla manutenzione (riparazione) all'interno della documentazione fornita con l'apparecchio.

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto.

- Poiché il prodotto è molto pesante, per sollevarlo o spostarlo sono necessarie almeno due persone.

- Il prodotto potrebbe cadere, causando malfunzionamenti o lesioni alle persone.

- Impedire ai bambini di arrampicarsi o appendersi al prodotto. - Il prodotto potrebbe cadere, causando lesioni alle persone o perfino la morte.

- Non installare il prodotto in luoghi instabili o soggetti a vibrazione o in luoghi in cui il prodotto non sia sostenuto appieno, come un ripiano traballante o inclinato.

- Il prodotto potrebbe cadere o rovesciarsi, causando lesioni alle persone o malfunzionamenti.

- Posizionare il prodotto su una superficie piana e stabile. - Il prodotto potrebbe cadere e causare lesioni alle person

- Quando si sposta o si maneggia un prodotto montato con il supporto, fare attenzione a non danneggiarne l'esterno.

- Quando sulla superficie è presente una macchia o un'impronta digitale, pulirla delicatamente.

- Quando si rimuove una macchia, non applicare eccessiva forza per evitare di graffiare o scolorire il prodotto.

Montaggio e preparazione

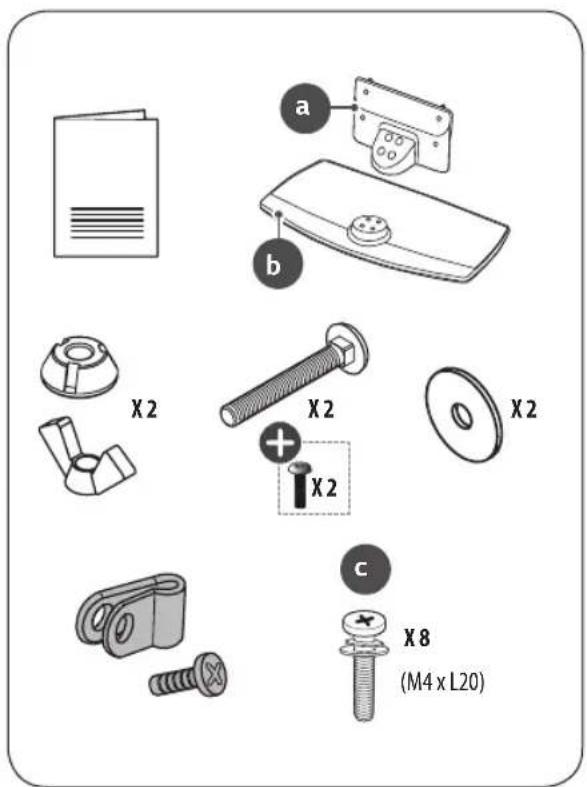

Accessori

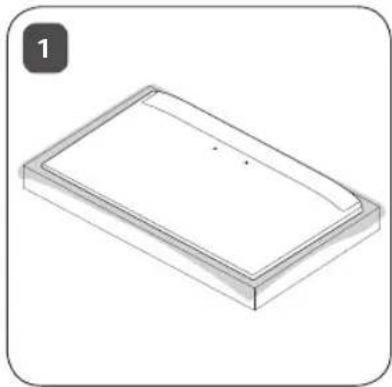

Montaggio del Supporto da tavolo

• Per montare il supporto, posizionarlo su un tavolo o su una superficie piana con lo schermo rivolto verso il basso. Mettere prima un panno morbido e soffice sulla superficie, quindi posizionare il prodotto sopra il panno per evitare che lo schermo venga danneggiato.
• Durante il montaggio del supporto, controllare che le viti siano completamente serrate. (Se le viti non sono completamente serrate, il prodotto potrebbe inclinarsi in avanti dopo l'installazione.) Evitare di serrare le viti con forza eccessiva perché altrimenti la parte di giunzione delle viti potrebbe consumarsi e le viti potrebbero staccarsi.
• Non applicare sostanze estranee (oli, lubrificanti, ecc.) alle viti durante il montaggio del prodotto.
• Potrebbero causare danni al prodotto.
• Prima di installare un supporto per montaggio a parete, smontare il supporto seguendo la procedura per montare il supporto in ordine inverso.

Il coperchio e il portacavi sono forniti con il TV (In base al modello).

Montaggio su un tavolo

1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo.

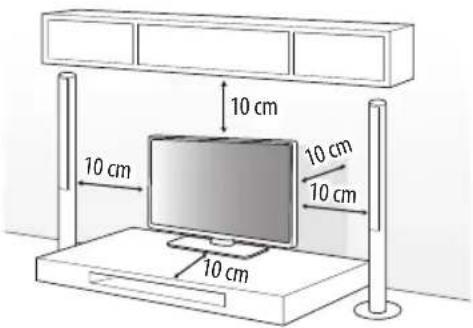

- Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.

2 Collegare il cavo di alimentazione alla presa a muro.

• Non applicare sostanze estranee (oli, lubrificanti, ecc.) ad alcuna parte delle viti durante l'assemblaggio del prodotto. (In caso contrario, si rischia che il prodotto venga danneggiato.)
• Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.
• Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.
• I danni o lesioni provocati da prodotti aggressivi non sono coperti dalla garanzia.
• Verificare che le viti siano inserite correttamente e serrate in sicurezza. (Se le viti non sono serrate a sufficienza, il TV potrebbe inclinarsi in avanti dopo l'installazione.) Non serrare le viti applicando eccessiva forza, in quanto potrebbero danneggiarsi e allentarsi.
• Utilizzare solo il supporto e la staffa di montaggio a parete autorizzati, realizzati appositamente per i prodotti LG.
• Ai sensi della legge sulla tutela dei consumatori, LG Electronics non sarà ritenuta responsabile per malfunzionamenti del prodotto, danni materiali o lesioni causati dall'uso di prodotti non autorizzati da LG Electronics.

Fissaggio del TV su un tavolo

(In base al modello)

È necessario fissare il TV a un tavolo per evitare potenziali cause di lesioni o danni al prodotto dovute al movimento in avanti o indietro.

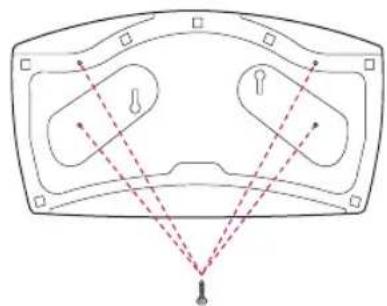

Tipo A

(Non in dotazione con il TV)

• Vite: M5 x L (*L: Profondità tavolo + 8\~10 mm) es. Profondità tavolo : 15 mm ; Vite: M5 x L25

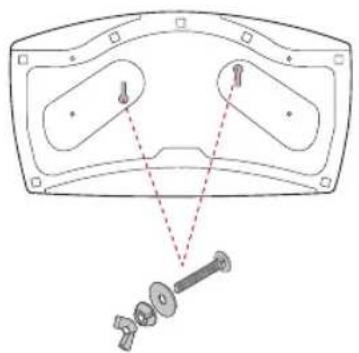

Tipo B

2 Viti per il fissaggio del supporto,

2 Rondelle per il fissaggio del supporto,

2 Dadi per il fissaggio del supporto

(In dotazione con il TV)

Fissaggio della TV alla parete

1 Inserire e fissare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore.
- Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.
2 Montare le staffe con le viti sulla parete.
Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.
3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la superficie piatta.
- Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.
- Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

Regolazione dell'angolazione del televisore per una migliore visione

Ruotare di 20 gradi a sinistra o a destra e regolare l'angolo del televisore per adattarlo alla visione.

- Fare attenzione alle dita quando si regola l'angolazione della TV.

- Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.

Specifiche tecniche

AM-ST21BB
Modello 50UR762H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21BC
Modello 55UR762H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 244
Peso (kg)	3,2

AM-ST21EB
Modello	50/55UR767H50/55UR777H
Larghezza x Profondità x Altezza (mm)	570 x 303 x 232
Peso (kg)	3,2

LG

Life's Good

Il modello e il numero di serie del prodotto si trovano sul retro e su un lato del prodotto. Annotarli qui di seguito nel caso in cui fosse necessario contattare l'assistenza.

Modello

N. di serie ____
