Tipo di prodotto	Stufa a legna con forno
Marca	La Nordica
Modello	Gaia Forno
Utilizzo principale	Riscaldamento domestico
Combustibile	Ceppi di legno (umidità ≤ 20%)
Potenza nominale	6 kW
Rendimento	82 %
Volume di riscaldamento indicativo	Fino a 172 m³ (in base all'isolamento)
Diametro uscita fumi	120 mm
Altezza minima del condotto	4 m
Consumo orario	1,7 kg/h
Temperatura dei gas di scarico	242 °C
Dimensioni (A × L × P)	1288 × 488 × 477 mm
Peso	115 a 173 kg (a seconda della versione)
Materiale del focolare	Ghisa
Griglia	Griglia piana girevole
Porta	Panoramica con vetro ceramico (resiste a 700 °C)
Regolazioni dell'aria	Primaria (bassa) e secondaria (alta), terziaria precalibrata
Forno integrato	Sì, dimensioni 227 × 296 × 290 mm (L × A × P)
Cassetto cenere	Sì, removibile
Accessori inclusi	Attizzatoio, guanto di protezione
Norma di riferimento	EN 13240
Garanzia	2 anni (24 mesi)
Manutenzione consigliata	Pulizia regolare vetro e cenere, spazzacamino annuale
Distanze di sicurezza	Vedere l'etichetta del prodotto (minime obbligatorie)

Domande frequenti - Gaia Forno La Nordica

Che tipo di legno utilizzare ?

Utilizzare ceppi di legno secco (umidità ≤ 20 %), preferibilmente faggio, quercia o carpino. Il legno umido riduce il rendimento e sporca il condotto. Non bruciare mai legno trattato, plastica o rifiuti.

Come accendere la stufa ?

Posizionare legna piccola e un accendifuoco al centro del focolare. Aprire le prese d'aria primaria e secondaria. Accendere il fuoco e lasciare la porta socchiusa per alcuni minuti. Richiudere la porta non appena il fuoco si è acceso. Utilizzare il metodo di accensione dall'alto per ridurre le emissioni.

Come regolare l'aria primaria e secondaria ?

L'aria primaria (in basso sulla porta) controlla la combustione del legno; deve essere leggermente aperta durante il funzionamento normale. L'aria secondaria (in alto sulla porta) consente la postcombustione; deve essere aperta durante l'uso del legno. La regolazione ottimale per la potenza nominale è: aria primaria chiusa, aria secondaria aperta.

Qual è la frequenza di pulizia ?

Il cassetto della cenere deve essere svuotato regolarmente prima che sia pieno. Il vetro si pulisce a freddo con un panno morbido o carta di giornale umida. Una pulizia annuale del camino del condotto fumario è obbligatoria per la sicurezza e il rendimento.

Come pulire il vetro ?

Pulire il vetro solo quando l'apparecchio è freddo. Utilizzare un prodotto specifico o carta di giornale inumidita e intinta nella cenere. Non utilizzare prodotti abrasivi o panni che potrebbero graffiare il vetro ceramico.

Cosa fare in caso di incendio del condotto ?

Chiudere immediatamente la porta del focolare e il cassetto della cenere. Tagliare tutte le entrate d'aria. Utilizzare un estintore a CO₂ o chiamare i vigili del fuoco. Non utilizzare mai acqua. Dopo lo spegnimento, far controllare il condotto da un specialista.

Posso usare legno umido ?

No. Il legno umido (umidità > 20 %) provoca una combustione incompleta, sporca il vetro e il condotto, riduce il rendimento e aumenta le emissioni inquinanti. Utilizzare esclusivamente legno secco stagionato per almeno due anni.

Come utilizzare il forno ?

Il forno consente di cuocere gli alimenti. Posizionare la griglia al livello desiderato. La temperatura dipende dalla regolazione dell'aria. Per ridurre la condensa, aprire brevemente la porta durante la cottura. Non lasciare gli alimenti raffreddare nel forno chiuso per evitare l'umidità.

Quali sono le distanze di sicurezza ?

Rispettare le distanze minime indicate sull'etichetta del prodotto (generalmente 25 cm da materiali infiammabili). Il pavimento deve essere protetto da una piastra ignifuga che sporga di almeno 50 cm davanti alla porta e 30 cm sui lati. Consultare il manuale per i valori esatti.

Cosa fare se l'apparecchio non tira bene ?

Verificare che le aperture di aerazione della stanza non siano ostruite. Assicurarsi che il condotto fumario sia pulito e che il tiraggio sia sufficiente (depressione di almeno 12 Pa). Aprire maggiormente l'aria secondaria. In periodo di transizione, utilizzare legna più secca e un carico ridotto. Consultare uno spazzacamino se il problema persiste.

MANUALE UTENTE Gaia Forno La Nordica

Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligamento protettivo (guanti di protezione in dotazione).

Fate in mode che i bambini siano consapevoli di quosti pericoli eteneti lontani dal focolare durante il suo funzionamento.

ITALIANO - INDICE

MONTAGGIO. 3

AVVERTENZE 5

SICUREZZA 5

AVVERTENZE GENERALI 6

DICHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE. 6

NORME PER L'INSTALLAZIONE 6

SICUREZZA ANTINCENDIO 8

PRONTO INTERVENTO. 8

REGOLAMENTO (UE) 2015/1185 9

DESCRIZIONTE TECNICA 10

DATI TECHNICI 11

CANNA FUMARIA. 12

COMIGNOLO 12

VENTILAZIONE ED AERAZIONE DEI LOCALI DI INsTALLAZIONE 13

COMBUSTIBILI AMMESSI / NON AMMESSI 14

ACCENSIONE 15

ACCENSIONA BAssE EmissIONI 15

FUNZIONAMENTO NEI PERIODI DI TRANsIZIONE 16

MANUTENZIONE E CURA 17

PULIZIA PERIODICA A CARICO DELL'UTENTE 17

PULIZIA VETRO 17

PULIZIA CAssETTO CENERE 17

PULIZIA CANNA FUMARIA 17

LE MAIOLICHE (DOVE PREsENTE) 18

PRODOTTI IN PIETRA NATURALE (DOVE PRESENTE) 18

PRODOTTI VERNICIATI (DOVE PREsENTE) 18

PRODOTI sMALTATI (DOVE PREsENTE) 18

COMPONENTI CROMATI (DOVE PREsENTE) 18

MANUTENZIONELD FORNO (DOVE PREsENTE) 18

FERMO EsTIVO 19

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI 19

GUARNIZIONI 19

DETERMINAZIONE DELLA POTENZA TERMICA 19

CONDIZIONI DI GARANZIA 20

DIMENSIONI. 99

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un'ottima soluzione di riscaldamento nata da llo Tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi.

AVVERTENZE

IL PRESENTE MANUALE DI ISTRUZIONE COSTITUISCE PARTE INTEGRANTE DEL PRODOTTO: ASSICURARS I CHE SIA SEMPRE A CORREDO DELL'APPARECCHIO, ANCHE IN CASEO DI CEESSIONE AD UN ALTRO PROPRIETARIO O UTENTE, OPPURE DI TRASFERIMENTO SU UN ALTRO LUOGO. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Questo prodotto deve essere destinato all'uso per il quale è stato esplessamente realizzato. E' esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per anni causati a personi, animali o cose, da erre d'installazione, di regolazione di manutenzione e da usi impropri.

L'INSTALLAZIONE DEVE ESSERE ESEGUITA DA PERSONALE QUALIFICATO E ABILITATO, IL QUALE SI ASSUMERA L'INTERA RESPONSABILITA DELL'INSTALLAZIONE DEFINITIVA E DEL CONSEGUENTE BUON FUNZIONAMENTO DEL PRODOTTO INSTALLATO. E' NECESSARIO TENERE IN CONSIDERAZIONE ANCHE TUTTE LE LEGGIE LE NORMATIVE NAZIONALI, REGIONALI, PROVINCIALI E COMUNALI PRESENTINEL PAESE IN CUI E STATO INSTALLATO L'APPARECCHIO, NONCHÉ DELLE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE.

NON VI SARÀ RESPONSABILITA DA PARTE DEL FABBRICANTE IN CASO DI MANCATO RISPETTO DI TALI PRECAUZIONI.

Dopo aver molto l'imballo, assicurarsi dell'integrità e della completenessa del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.

Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovanno essere sostituiti con pezioni originali esclusivamente da un centro di assistenza tecnica autorizzato.

SICUREZZA

L'APPEARCCHIO PUO ESSERE UTILIZZATO DA BABBINI DI ETA NON INFERiore A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIANZA O DELLA NECESARIA CONOSCENZA, PURCHE SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'uso SICURO DELL'APPEARCCHIO E ALLA COMPRENSIONE DEI PERICOLI AD ESso INERENTI.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE NON DEVESSERE EFFETTUATA DA BABBINI SENZA SORVEGLIANZA.
NONTOCCARE IL GENERATORE SE SI è A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E'ViETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZZAZIONE O LE INDICAZIONI DEL COSTUTFORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DAL PRODOTTO ANCHE SE qUESTO E SCOLLEGATO DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGA IN CONTATTO CON PARTI CALDE DELL'APPARECCHIO.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
qUANDO L'APPARECCHIO E IN FUNZIONE E CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER qUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE

CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILIZZO.
IL GENERATORE E STATO PROGETTATO PER FUNZIONARE CON qQUALSIASI CONDITIONE CLIMATICA, IN CASO DI CONDIZIONI PARTICULARMENTE AVVERSE (VENTO FORTE, GELO) POTREBBERO INTERVENIRE SISTEMI DI SICUREZZA CHE PORTANO IL GENERATORE IN SPEGNIMENTO. SE SI VERIFICA CI 口 CONTATTARE IL SERVIZIO DI ASSISTENZA TECNICA E, IN OGNI CASO, NON DISABILITARE I SISTEMI DI SICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
qUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI

NON UTILIZZARE ALCUN LIqUIDO INFIAMMBILE PER L'ACCENSIONE

LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. qUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN qUALSIASI DETERGENTE O LIQUIDO, qUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.

AVVERTENZE GENERALI

La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.

IL SUO IMPIANTO VA REALIZZATO IN MODO CONFORME ALLA REGOLA DELL'ARTE, SECONDO LE PRESCRIZIONI DELLE PRESENTI ISTRUZIONI E LE REGOLE DELLA PROFESSIONE, DA PERSONALE QUALIFICATO, CHE AGISCE A NOME DI IMPRESE ADATTE AD ASSUMERE L'INTERA RESPONSABILITA DELL'INSIEME DELL'IMPIANTO.

LA NORDICA S.P.A. NON É RESPONSABILE DEL PRODOTTO MODIFICATO SENZA AUTORIZAZIONE E TANTO MENO PER L'uso DI RICAMBI NON ORIGINALI.

E' OBBLIGATORIO RISPETTARE NORME NAZIONALI ED EUROPEE, DISPOSIZIONI LOCALI O IN MATERIALA EDILIZIA, NONCHÉ REGOLAMENTAZIONI ANTINCENDIO.

NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.

DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE

OGGETTO: ASSENZA DI AMIANTO E CADMIO

SI DICIHIARA CHE TUTTI GLI APPARECCHI VENGONO ASSEMBLATI CON MATERIALI CHE NON PRESENTANO PARTI DI AMIANTO O SUOI DERIVATI E CHE NEL MATERIALE D'APPORTO UTILIZZATO PER LE SALDATURE NON è PRESENTE/ UTILIZZATO IN NESSUNA FORMA IL CADMIO, COME PREVISTO DALLA NORMA DI RIFERIMENTO.

OGGETTO: REGOLAMENTO CE N. 1935/2004

SI DICIHIARA CHE IN TUTTI GLI APPARECCHI DA NOI PRODOTTI, I MATERIALI DESTINATI A VENIRE A CONTATO CON I CIBI SONO ADATTI ALL'USO ALIMENTARE, IN CONFORMITA AL REGOLAMENTO CE IN OGGETTO.

NORME PER L'INSTALLAZIONE

L'INSTALLAZIONE DEL PRODOTTO E DEGLI EQUIPAGGIAMENTI AUSILIARI, RELATIVI ALL'IMPIANTO DI RISCALDAMENTO, DEVE ESSERE CONFORME A TUTTE LE NORME E REGOLAMENTAZIONI ATTUALI ED A QUANTO PREVISTO DALLA LEGGE. L'INSTALLAZIONE, I RELATIVI COLLEGAMENTI DELL'IMPIANTO, LA MESSA IN SERVIZIO E LA VERIFICA DEL CORRETTO FUNZIONAMENTO DEVONO ESSERE ESEGUITI A REGOLA D'ARTE DA PERSONALE PROFESSIONALMENTE PREPARATO NEL PIENO RISPETTO DELLE NORME VIGENTI, SIA NAZIONALI, REGIONALI, PROVINCIALI E COMUNALI PRESENTI NEL PAESE IN CUI E STATO INSTALLATO L'APPARECCHIO, NONCHÉ DELLE PRESENTI ISTRUZIONI.

L'INSTALLAZIONE DEVE ESSERE ESEGUITA DA PERSONALE AUTORIZZATO, CHE DOVRÀ RILASCIARE ALL'ACQUIRENTE UNA DICHIARAZIONE DI CONFORMITA DELL'IMPIANTO, IL QUALE SI ASSUMERA L'INTERA RESPONSABILITA DELL'INSTALLAZIONE DEFINITIVA E DEL CONSEGUENTE BUON FUNZIONAMENTO DEL PRODOTTO INSTALLATO.

Il Prodotto è assemblato e pronto per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salita. I collegamenti devono essere a tenuta stagna.

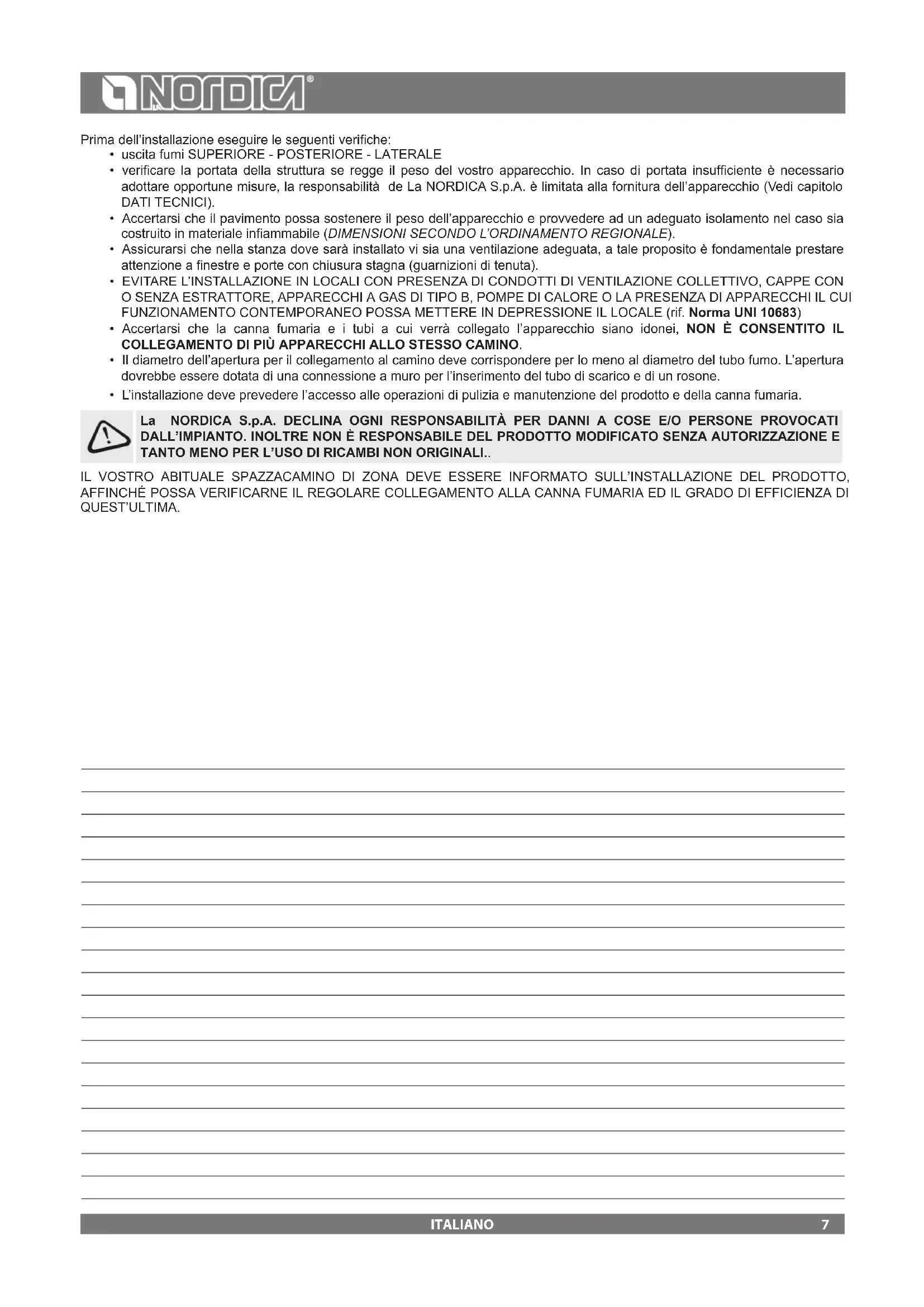

Prima dell'installazione eseguire le seguenti verifiche:

• uscita fumi SUPERIÖRE - POSTERIORE - LATERALE
• verificare la portata della struttura se regge il peso del vosto appearecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECNICI).
• Accertarsi che il pavimento possa sostener il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sa ia costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
  Assicurarsi che nella stanza dove sare installato vi sua ventilazione adeguata, a tale proposito è fondamentale prestare attenzione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
• EVITARE L'INSTALLAZIONE IN LOCALI CON PRESENZA DI CONDOTTI DI VENTILAZIONE COLLETTIVO, CAPPE CON O SENZA ESTRATTORE, APPARECCHI A GAS DI TIPO B, POMPE DI CALORE O LA PRESENZA DI APPARECCHI IL CUI FUNZIONAMENTO CONTEMPORANEO POSSA METTERE IN DEPRESSIONE IL LOCALE (rif. Norma UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è CONSENTITO IL COLLEGAMENTO DI PIù APPARECCHI ALLO STESSO CAMINO.
• Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
  L installatione deve predeere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.

La NORDICA S.p.A. DECLINA OGNI RESPONSABILITA PER DANNI A COSE E/O PERSONE PROVOCATI DALL'IMPIANTO. INOLTRE NON É RESPONSABILE DEL PRODOTTO MODIFICATO SENZA AUTORIZAZIONE ETANTO MENO PER L'USO DI RICAMBI NON ORIGINALI..

IL VOSTRO ABITUALE SPAZZACAMINO DI ZONA DEVE ESSERE INFORMATO SULL'INSTALLAZIONE DEL PRODOTTO, AFFINCHÉ POSSA VERIFICARNE IL REGOLARE COLLEGAMENTO ALLA CANNA FUMARIA ED IL GRADO DI EFFICIENZA DI QUEST'ULTIMA.

SICUREZZA ANTINCENDIO

NELL'INSTALLAZIONE DEL PRODOTTO DEVONO ESSERE OSSERVATE LE SEGUENTI MISURE DI SICUREZZA:

a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calorie (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 - A-B). TUTTE LE DISTANZE MINIME DI SICUREZZA SONO INDICATE SULLA TARGHETTA TECNICA DEL PRODOTTO E NON SI DEVE SCENDERE AL DI SOTTO DEI VALORI INDICATI (vedi DICHiarAZIONE DI PRESTAZIONE);
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esseri alcun oggett o materiale di costruzione infiammabile e sensibile al calore a meno di vedi Figura 4 - A di distanza. Tale distanza cui essere ridotta a 40 cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) QUALORAILPRODOTTOSIAINSTALLATOSUUNPAVIMENTODIMATERIALEINFIAMMBILE,BISOGNAPREVEDEREUNSOTTOFONDOIGNIFUGO. I PAVIMENTI IN MATERIALE INFIAMMBILE, come moquette, parquet o sughero etc., DEVONO ESSERE COPERTI DA UNO STRATO DI MATERIALE NON INFIAMMBILE, ad esempio ceramica, pietra, veto o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50 cm e lateralemente di almeno altri 30 cm rispetto l'apertura della porta di carico (vedi Figura 4-B);
d) SOPRA AL PRODOTTO NON DEVONO ESSERE PRESENTI COMPONENTI INFIAMMABILI (es. mobili - pensili).

IL PRODOTTO DEVE FUNZIONARE ESCLUSIVAMENTE CON IL CASSETTO CENERE INSERTERO. I RESIDUI SOLIDI DELLA COMBUSTIONE (CENERI) DEVONO ESSERE RACCOLTI IN UN CONTENTIRE ERMETICO E RESISTENTE AL FUOCO. IL PRODOTTO NON DEVE MAI ESSERE ACCESO IN PRESENZA DI EMISSIONI GASSOSE OVAPORI (PER ESEMPIO COLLA PER LINOLEUM, BENZINA ECC.). NON DEPOSITATE MATERIALI INFIAMABILI NELLE VICINANZE DEL PRODOTTO.

DURANTE LA COMBUSTIONE VIENE SPRIGIONATA ENERGIA TERMICA CHE COMPORTA UN MARCATO RISCALDAMENTO DELLE SUPERFICI, DI PORTE, MANIGLIE, COMANDI, VETRI, TUBO FUMI ED EVENTUALMENTE DELLA PARTE ANTERIORE DELL'APPARECCHIO. EVITATE IL CONTATTO CON TALI ELEMENTI SENZA UN CORRISpondente ABBIGLIAMENTO PROTETTIVO O SENZA UTENSILI ACCESSORI (GUANTI RESISTENTI AL CALORE, DISPOSITIVI DI COMANDO).

FATE IN MODO CHE I BABBINI SIANO CONSAPEVOLI DI QUESTI PERICOLI E TENETELI LONTANI DAL FOCOLARE DURANTE IL SUO FUNZIONAMENTO.

QUANDO SI UTILIZZA UN COMBUSTIBLE ERRATO O TROPPPO UMIDO SI FORMANO DEI DEPOSITI DI CATRAME(CREOSOTO) NELLA CANNA FUMARIA CON IL RISCHIO D'INCENDIO.

PRONTO INTERVENTO

SE SI MANIFESTA UN INCENDIO NEL COLLEGAMENTO O NELLA CANNA FUMARIA :

a) Chiudere la porta di caricamento e del cassettocene.
b) Chiudere i registri dell'aria comburente
c) Spegnere tramite l'uso di estintori ad anidride carbonica (CO a polveri)
d) Richiedere l'immediato intervento dei vigili del fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

QUANDO LA CANNA FUMARIA SMETTE DI BRUCIARE BISOGNA FARLA VERIFICARE DA UNO SPECIALISTA PER INDIVIDUARE EVENTUALI CREPE O PUNTI PERMEABILI.

INFORMAZIONI OBBLIGATORIE PER GLI APPARECCHI PER IL RISCALDAMENTO D'AMBIENTE LOCALE A COMBUSTIBLE SOLIDO (REGOLAMENTO (UE) 2015/1185 DELLA COMMISSIONE)
Identificativo del modello		---	GAIA	GAIA Forno	FULVIA	FULVIA Forno
Funzionalità di riscaldamento indiretto		---	NO	NO	NO	NO
Potenza termica diretta		kW	6,0	6,0	6,0	6,0
Potenza termica indiretta		kW----	-----
Combustibile		---	Ceppi di legno con tenore di umidità ≤ 25 %
Efficienza energetica stagionale del riscaldamento d'ambiente	ηs	% 72 72	72 72
Emissioni dovute al riscaldamento d'ambiente alla potenza termica nominale (*)	PM	46 46 mg/Nm3	21	21	21	21
	OGC 46 46
	CO	101 101 101	750	750	750	750
	NOx 101
Emissioni dovute al riscaldamento d'ambiente alla potenza termica minima (*)	PM	mg/Nm3	---	---	---	---
	OGC		--------	---
	CO		---	---	---	---
	NOx----
Potenza termica nominale	Pnom	kW	6,0	6,0	6,0	6,0
Potenza termica minima (indicativa)	Pmin	kW	N.A.	N.A.	N.A.	N.A.
Efficienza utile alla potenza termica nominale	nth,nom	%	82	82	82	82
Efficienza utile alla potenza termica minima (indicativa)	nth,min	%	N.A.	N.A.	N.A.	N.A.
Consumo ausiliario di energia elettrica - Alla potenza termica nominale	elmax	kW	0,000	0,000	0,000	0,000
Consumo ausiliario di energia elettrica - Alla potenza termica minima	elmin	kW	0,000	0,000	0,000	0,000
Consumo ausiliario di energia elettrica - In modo stand-by	elsb	kW	0,000	0,000	0,000	0,000
Tipodi potenza termica/controllo della temperatura ambiente		---	potenza termica a fase unicaenza controllo della temperatura ambiente
Altre opzioni di controllo		---	---

(*) PM = particolato, OGC = composti gassosi organici, CO = monossido di carbonio, NOx = ossidi di azoto

DESCRIZIONTECNICA

Le stufe a legna de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi.

COME COMBUSTIBILI VENGONO UTILIZZATI CEPI DI LEGNA. QUESTO E UN APPARECCHIO A COMBUSTIONE INTERMITTENTE.

La stufa-camino è costruita con lamiere d'acciaio zincato, ghisa smaltata e, a seconda delle versioni, ceramica termoradiante o piastre di pietra ollare. Il focolare è internamente rivestito di singole lastre in ghisa, la parte posteriore è estraibile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottengo una post-combustione che augmente il rendimento e riduce le emissioni dei gas.

Al suo interno si trova una griglia girevole estraibile.

Il vetroceramico della porta, in un unico pezzo (resistente fino a 700°C ), consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo.

Sotto la porta del focolare si trovava un cassetto cenere estraibile con relativa porta di chiusura (Figura 8 - B).

ACCESSORI	ATTIZZATOIO GUANO	NTO
GAIA	DI SERIE DI SERIE
GAIA Forno	DI SERIE DI SERIE
FULVIA DI SERIE DI SERIE
FULVIA Forno DI SERIE DI SERIE

IL RISCALDAMENTO DELL'AMBIENTE AVVIENE:

PER CONVEZIONE (circa 70% : il passaggio dell'aria attraverso il doppio mantello della stufa rilascia calore nell'ambiente.
PER IRRAGGIAMENTO (circa 30% ):attraverso il vetro panoramicico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA).

LA STUFA E FORNITA DI REGISTRI PER L'ARIA PRIMARIA E SECONDARIA, CON I QUALI VIENE REGOLATA L'ARIA DI COMBUSTIONE.

1A - Registrar Aria PRIMARIA (Figura 6).

Con il registro posto in basso della porta del cassettocene viene regolato il passaggio dell'aria atraverso il cassettocene e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassettocene deve essere svuotato regolarmente, in modo che lacene non possa ostacolare l'entrata dell'aria primaria per la combustione. Attraverso I'aria primariaieneanche mantenuto vivo il fuoco.

DURANTE LA COMBUSTIONE DI LEGNA, IL REGISTRO DELL'ARIA PRIMARIA DEVE ESSERE APERTO SOLO UN POCO, POICHE ALTRIMENTI LA LEGNA ARDE VELOCEMENTE E LA STUFA SI PUO SURRISCALDARE (vedi paragrafo FUNZIONAMENTO).

2A - Registrar Aria SECONDARIA (Figura 6).

Nella parte inferiore (pos. B) e nella parte superiore (pos. C) della porta del focolare si trovava il registrar per l'aria secondaria.

Anche lo regio dee aperto (quindi spostata verso destra) in particolare per la combustione di legna, cosiche il carbonio incombusto puo subire una post-combustione (vedi paragrafo FUNZIONAMENTO).

La regolazione dei registri necessaria per l'attenimento della RESA CALORIFICA NOMINALE è la seguente:

	Consumo orario legna in kg/h	Aria PRIMARIA Aria	SECONDARIA Aria TERZIARIA
GAIA 1,7		CHIUSA APERTA	PRETARATA
GAIA Forno 1,7		CHIUSA APERTA	PRETARATA
FULVIA	1,7	CHIUSA APERTA	PRETARATA
FULVIA Forno	1,7	CHIUSA APERTA	PRETARATA

DATI TECNICI

	FULVIA	FOLMA Forno	GAIA	GNA Forno
Definizione: secondo	EN 13240 EN	13240 EN 13240	EN 13240
Sistema costruttivo	1 1 1 1
Potenza nominale (utile) in kW	6 6 6 6
Rendimento in %	82 82 82 82
Diametro tubo scarico fumi in mm	120 120 120 120
Canna fumaria altezza ≥ (m) - dimensioni min (mm)	(*) 4 - 200x200 Ø200
Depressione a rendimento calorifico nominale in Pa	12 (1,2 mm H2O)
Consumo orario legna in kg/h (legna 20% umidità)	1,7 1,7 1,7	1,7
CO misurato al 13% di ossigeno in %	0,06 - 750 mg/m3	0,06 - 750 mg/m3	0,06 - 750 mg/m3	0,06 - 750 mg/m3
Emissione gas di scarico in g/s - legna	6 6 6 6
Temperatura gas di scarico nel mezzo in °C - legna	242 242 242	242
Dimensioni bocca fuoco in mm (L x H)	210 x 255 210 x 255	210 x 255	210 x 255
Dimensioni focolare in mm (L x H x P)	273 x 370 x 320	273 x 370 x 320 273	273 x 370 x 300 273 x 370	270 x 300
Dimensioni forno in mm (L x H x P)	/ 227 x 296	/ 290 / 227 x 296	/ 290
Tipodi griglia Griglia piana
Altezza in mm	862 1288	906 1331
Larghezza in mm	488 488	495 495
Profondità in mm	477 477	468 468
Peso in kg	109 - 119 PT 1	15 - 173 PT	133 186
Distanze di sicurezza antincendio Capitolo SICUREZZA
\( m^3 \) riscaldabili (30 kcal/h x m3)	172 (*)	172 (**)	172 (**)	172 (**)

() I valori sono puramente indicativi. L'installazione deve essere comunque dimensionata e verificata secondo il metodologie di calcolo delle UNI EN13384-1 o altri metodi di compravata efficienza.
(*) Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calorie, il volume di riscaldamento è: tipo di costruzione favorevole (30 kcal/h x m³); tipo di costruzione meno favorevole (40 kcal/h x m³); tipo di costruzione sfavorevole (50 kcal/h x m³).

Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8 h, la capacité di riscaldamento diminuisce del 25% circa.

I DATI TECNICI DICHiarati SONO STATI OTTENUTI UTILIZZANDO ESSENZA DI FAGGIO DI CLASSE "A1" COMDA NORMATIVA UNI EN ISO 17225-5 E UMIDITA INFERiore AL 20% . L'UTILIZZO DI ALTRE ESSENZE POTREBBE COMPORTARE LA NECESITÀ DI REGOLAZIONI SPECIFICHE E POTREBBE FAR OTTENERE RESE DIVERSE DAL PRODOTTO.

CANNA FUMARIA

REQUISITI FONDAMENTALI PER UN CORRETTO FUNZIONAMENTO DELL'APPARECCHIO:

• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed ave andamento verticale con deviazioni non superiori a 45°
  segia usata deve essere pulita;
• tutti i tratti del condotto fumi devono essere ispezionabili;
• devono essere previste aperture di ispezione per la pulizia;
• rispetto i dati tecnici del manuale di istruzioni;

QUALORA LE CANNE FUMARIE FOSSERO A SEZIONE QUADRATA O RETTANGOLARE GLI SPIGOLI INTERNI DEVONO ESSERE ARROTONDATI CON Raggio NON INFERiore A 20 MM. PER LA SEZIONE RETTANGOLARE IL RAPPORTO MASSIMO TRAI LATI DEVE ESSERE ≤ 1,5

Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.

Sono VIETATE e pertanto preguidicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 sono riportati alcuni esempi di soluzione.

PER UNA CORRETTA INSTALLAZIONE RISPETTARE LE DIMENSIONI DELLA CANNA FUMARIA PREVISTENELLA TABELLA DATI TECNICI. PER INSTALLAZIONI CON DIMENSIONI DIVERSE, DIMENSIONARE LA STESSA SECONDO LA NORMA EN13384-1.

IL TIRAGGIO CREATO DALLA VOSTRA CANNA FUMARIA DEVE ESSERE SUFFICIENTE MA NON ECCESSIVO.

Un sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e ducque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

ATTENZIONE: PER QUANTO RIGUARD LA REALIZZAZIONE DEL COLLEGAMENTO ALLA CANNA FUMARIA E I MATERIALI INFIAMMBILI ATTENERSI A QUANTO PREVISTO DALLA NORMA UNI10683. LA CANNA FUMARIA DEVE ESSERE ADEGUATAMENTE DISTANZIATA DA MATERIALI INFIAMMBILI O COMBUSTIBILI MEDIANTE UN OPPORTUNO ISOLAMENTO O UN'INTERCAPEDINE D'ARIA.

E'ViETATO FAR TRANSITARE ALL'INTERNO DELLA STESSA TUBAZIONI DI IMPIANTI O CANALI DI ADDUZIONE D'ARIA. E'PROIBITO INOLTRE PRATICARE APERTURE MOBILI O FISSE, SULLA STESSA, PER IL COLLEGAMENTO DI ULTERIORI APPARECCHI DIVERSI (Vedi Capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).

COMIGNOLO

IL TIRAGGIO DELLA CANNA FUMARIA DIPENDE ANCHE DALL'IDONEITA DEL COMIGNOLO.

É PERTANTO INDISPENSABILE CHE, SE COSTRUITO ARTIGIANALMENTE, LA SEZIONE DI USCITA SIA PIù D.I DUE VOLTE LA SEZIONE INTERNA DELLA CANNA FUMARIA (Figura 2).

Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scaricoanche in presenza di vento (Figura 3).

Il comignolo deve rispondere ai seguenti requisiti:

• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d'uscita doppi di quella interna della canna fumaria.
  Essere costruito in mode da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere fácilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta ecuzione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorvegianza.

IL TUBO DI COLLEGAMENTO ALLA CANNA FUMARIA DEVE ESSERE PIU CORTO POSSIBLE, RETTILINEO ORIZZONTALE O LEGGERMENTE IN SALITA, ED A TENUTA STAGNA.

IL COLLEGAMENTO DEVE ESSERE ESEGUIO CON TUBI STABILI E ROBUSTI, CONFORME A TUTTE LE NORME E REGOLAMENTAZIONI ATTUALI ED A QUANTO PREVISTO DALLA LEGGE, ED ESSERE FISSATO ERMETICAMENTE ALLA CANNA FUMARIA.

Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio (DIN 1298).

ATTENZIONE: PER QUANTO RIGUARDLA REALIZZAZIONELD COLLEGAMENTO ALLA CANNA FUMARIA E I MATERIALI INFIAMMBILI ATTENERSI A QUANTO PREVISTODALLA NORMA UNI10683. LA CANNA FUMARIA DEVE ESSERE ADEGUATAMENTE DISTANZIATA DA MATERIALI INFIAMMBILI O COMBUSTIBILI MEDIANTE UN OPPORTUNO ISOLAMENTO O UN'INTERCAPEDINE D'ARIA. DISTANZA MINIMA DI SICUREZZA 25 CM.

La depressione al camino (TIRAGGIO) delve essere di almeno (vedi capitolo DATI TECNICI - Pascal). La misurazione delve essere fatt a smpre ad appearechio caldo (resa calorifica nominale).

Quando la depressione supera 17 Pa (=1.7 mm di colonna d'acqua) è necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.

PER UN BUON FUNZIONAMENTO DELL'APPARECCHIO E ESSENZIALE CHE NEL LUOGO D'INSTALLAZIONE VENGAMIMMESA SUFFICIENTA ARIA PER LA COMBUSTIONE (vedi capitolo VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE).

COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispetto杂质i ma importantissimi principi:

PER NESSUNA RAGIONE SI DOVRA USARE IL CANALE FUMO AVENTE UN DIAMETRO INFERIORE A QUELLO DEL COLLARINO DI USCITA DI CUI E DOTATO IL PRODOTTO;
- OGNIMETRO DIPERCORSO ORIZZONTALE DEL CANALE FUMO PROVoca UNA SENSIBILE PERDITA DICARICO CHE DOVRÀ EVENTUALMENTE ESSERE COMPENSATA CON UN INNALZAMENTO DELLA CANNA FUMARIA;
IL TRATTO ORIZZONTALE NON DOVRA COMUNQUE MAI SUPERARE I 2 METRI (UNI 10683);
- OGNI CURVA DEL CANALE FUMI RIDUCE SENSIBILMENTE IL TIRAGGIO DELLA CANNA FUMARIA CHE DOVRÀ ESSERE EVENTUALMENTE COMPENSATA INNALZANDOLA ADEGUATAMENTE;
LA NORMATIVA UNI 10683 - ITALIA PREVEDE CHE LE CURVE O VARIAZIONI DI DIREZIONE NON DEVONO IN NESSUN CASO ESSERE SUPERIORI A 2 COMPRESA L'IMMISSIONE IN CANNA FUMARIA.

Volendo usare la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5.

Se po la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediamente fatto al comignolo pos. C.

VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE

POICHE QESTI PRODOTTI RICAVANO L'ARIA DI COMBUSTIONE DAL LOCALE DI INSTALLAZIONE, E OBBLIGATORIO CHE NEL LUOGO STESSO VENGAMIMMESA UNA SUFFICIENTE QUANTITA D'ARIA.IN CASE DI FINESTRE E PORTE A TENUTA STAGNA (ES.CASE COSTRUIE CON IL CRITERIO DI RISPARMIO ENERGETICO) E POSSIBLE CHE L'INGRESSO DI ARIA FRESCANON VENGAPU GARANTITO E QUESTO COMPROMETTE IL TIRAGGIO DELL'APPARECCHIO,IL VOSTRO BENESSERE E LA VOSTRA SICUREZZA.

PER UN BUON FUNZIONAMENTO DELL'APPARECCHO E OBBLIGATORIO CHE NEL LUOGO D'INSTALLAZIONE VENGA IMMESSA SUFFICIENTE ARIA PER LA COMBUSTIONE E LA RIossigenazIONE DELL'AMBIENTE STESSO.

Cio significa che, atraverso apposite aperture comunicanti con l'esterno, devel poter circolare aria per la combustione anche a porte e finestre chiuse.

Le presed'aria devono soddisfare i requisiti seguenti:

• ESSERE PROTETTE MEDIANTE GRIGLIE, RETI METALLICHE, ECC., SENZA RIDURNE, PERALTRO, LA SEZIONE UTILE NETTA;
• ESSERE REALIZZATE IN MODO DA RENDERE POSSIBILI LE OPEROZIONI DI MANUTENZIONE;
• POSIZIONATE IN MANIERA TALE DA NON POTER ESSERE OSTRUITE;
• SE NEL LOCALE DI INSTALLAZIONE DELL'APPARECCHIO FOSSERO PRESENTI DELLE CAPPE DI ASPIRAZIONE, QUESTE NON DEVONO ESSERE FATTE FUNZIONARE CONTEMPORANEAMENTE. Queste, infatti, sono provocare l'uscita di fumi nel locale,anche con la porta del focolare chiusa.

L'afflusso dellaria pulita e non contaminata più essere ottenuto ancê da un locale adiacente a quello di installatione (aereazione e ventilazione indiretta) parché tale flusso possa avvenire liberamente atraverso aperture permanenti comunicanti con l'esterno.

IL LOCALE ADIACENTE NON PUO ESSERE ADIBITO AD AUTORIMESSA, MAGAZZINO DI MATERIALE COMBUSTIBLE NÉ COMUNQUE AD ATTIVITA CON PERICOLO INCENDIO, BAGNO, CAMERA DA LETTO O LOCALE COMUNE DELL' IMMOBILE.

La ventilazione si ritiene sufficiente quando il locale è provvisto di prese d'aria in base alla tabella:

Categorie di apparecchi Norma di riferimento	Percentuale della sezione netta di aperture rispetto alla categoria di uscita fumi dell'apparecchio	Valore minimo netto di aperture condotto di ventilazione
Caminetti UNI EN 13229 50% 200 cm2
Stufe UNI EN 13240 50% 100 cm2
Cucine UNI EN 12815 50% 100 cm2

E'VIETATA L'INSTALLAZIONE ALL'INTERNO DI LOCALI CON PERICOLO INCENDIO. E'INOLTRE VIETATA L'INSTALLAZIONE ALL'INTERNO DI LOCALI AD USO ABITATIVO NEI QUALI COMUNQUE LA DEPRESSIONE MISURATA IN OPERA FRA AMBIENTE ESTERNO E INTERNO SIA MAGGIORE A 4 Pa - RIFERIMENTO PER L'ITALIA SECONDO NORMATIVA UNI10683.

E'NECESSARIO ATTENERSI A TUTTE LE LEGGI E LE NORMATIVE NAZIONALI, REGIONALI, PROVINCIALI E COMUNALI PRESENTE NEL PAESE IN CUI ESTATO INSTALLATO L'APPARECCHIO.

COMBUSTIBILI AMMESSI / NON AMMESSI

I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (containuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20 - 30 cm ed una circonferenza di massimo 30 - 35 cm.

I TRONCHETTI DI LEGNO PRESSATI NON RESINATI DEVONO ESSERE USATI CON CAUTELA PER EVITARE SURRISCALDAMENTI DANNOSI ALL'APPARECCHIO, IN QUANTO QUESTI HANNO UN POTERE CALORIFICO ELEVATO.

La legna usata come combustibile delve ave un contento d'umidità inferiore al 20% e delve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poché è necessaria una maggiore quantità d'énergia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quando nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.

La legna fresca contiene circa il 60% di H₂O , perci non e adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sulla tettoia) per almeno due anni prima di utilizzarla.

TRA GLI ALTRINONPOSSONO ESSERE BRUCIATI: CARBONE, RITAGLI, CASCAMIDICORTECCIA E PANNELLI, LEGNA UMIDA O TRATTATA CON VERNICI, MATERIALI DI PLASTICA; IN TAL CASO DECADE LA GARANZIA SULL'APPARECCHIO.

CARTA E CARTONE DEVONO ESSERE UTILIZZATI SOLO PER L'ACCENSIONE.

LA COMBUSTIONE DI RIFIUTI EVIETATA E DANNEGGEREBBE INOLTRE L'APPARECCHIO E LA CANNA FUMARIA, PROVOCANDO INOLTRE DANNI ALLA SALUTE ED IN VIRTU DEL DISTURBO OLFATTIVO A RECLAMI DA PARTE DEL VICINATO.

La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.

Specie kg/mc kWh/kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo 640 4,1
Pioppo 470 4,1
Larice* 660 4,4
Abete rosso* 450 4,5
Pino silvestre* 550 4,4

• LEGNI RESINOSI POCO ADATTI

ATTENZIONE: L'uso CONTINUO E PROLUNGATO DI LEGNA PARTICULARMENTE RICCA DI OLI AROMATICI (P.E. EUCALIPTO, MIRTO, ETC.) PROVOCA IL DETERIORamento (SFALDAMENTO) REPENTINO DEI COMPONENTI IN GHISA PRESENTI NEL PRODOTTO.

I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.

ACCENSIONE

IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall'essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. SI DEVE COMUNQUE ASSICURARE UNA BUONA VENTILAZIONE DELL'AMBIENTE. ALLA PRIMA ACCENSIONE VI CONSIGLIamo DI CARICARE UNA QUANTITA RIDOTTA DI COMBUSTIBLE E DI AUGMENTARE LENTAMENTE LA RESA CALORIFICA DELL'APPARECCHIO. É VIETATO L'USO DI TUTTE LE SOSTANZE LIQUIDE COME PER ES. ALCOOL, BENZINA, PETROLIO E SIMILI. NON ACCENDERE MAI L'APPARECCHIO QUANDO CI SONO GAS COMBUSTIBILI NELLA STANZA.

Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300°C ai 500°C ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovrè essere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice ancora fresca.

Diventa quindi importante seguire quosti piccoli accorgimenti in fase di accensione:

1. Assicuratevi che sua garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
2. Nelle prime accensioni, non caricareccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quantoindicato nel manuale d'istruzioni.
3. Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivement caricare sempre più (seguido comunique quanto descririto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensionespegnimento di breve durata.
5. DURANTE LE PRIME ACCESSIONI NESSUN OGGETTO DOVREBBE ESSERE APPOGGIATO SULL'APPARECCHIO ED IN PARTICOLARE SULLE SUPERFICI LACCATE. LE SUPERFICI LACCATE NON DEVONO ESSERE TOCCATE DURANTE IL RISCALDAMENTO.
6. Una volta superato il "rodaggio" si potrà utilizzato il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprireanche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad arde si pudocricare aprenderentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell'aria primaria e si controlla la combustione mediana l'aria secondaria secondo le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.

DURANTE QUESTA FASE, NON LASCIARE MAI IL FOCOLARE SENZA SUPERVISIONE.

MAI SOVRACCARICARE L'APPARECCHIO (vedi cap.DESCRIPTIONE TECNICA / consumo orario). TROPPO COMBUSTIBLE E TROPPA ARIA PER LA COMBUSTIONE POSSONO CAUSARE SURRISCALDAMENTO E QUINDI DANNEGGIARE L'APPARECCHIO. LA GARANZIA NON COPRE I DANNI DOVUTI AL SURRISCALDAMENTO DELL'APPARECCHIO.

ACCENSIONE BASSE EMISSIONI

La combustione月以来 es un mecha di accensione per ridurre in modo significativo le emissioni di sostenze nocive. La legna brucia gradualmente dall'alto verso il basso, cosi la combustione proce di lenteamento ed in modo più controllato. I gas combusti, passandoattraverso le alte temperature della fiamma,bruciano quasi completamente.

Mettere i ciocchi di legna nel focolare ad una certa distance uno dall'altro, come indicato in Figura 7. Dispore in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.

Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20 cm Figura 7. Mettere i quattro ciocchi incrociati,. sopr la catasta di legna,trasversalmente adessa,con nel mezzo del modulo l'accendi fuoco,che puo essere per esempio lana di legna impregnata di cera.Un fiammifero e sufficiente per accendere il fuoco.Volendo si possono utilizzare anche pezzi di legno più sottili: in tal caso ne occorra una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registro per l'aria comburente.

Dopo aveo accso il fuoco, lasciare il registro che regola l'aria per la combustione nella posizione indicata :

Combustible Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA
Legna CHIUSO 1/2 APERTO PRETARATA

IMPORTANT:

non aggungere ulteriori legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le prese d'aria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicatori sono sostinente da ENERGIA Legno SVIZZERA www.energia-legno.ch

Dopo aver posizionato i registri correttamente inseire la carica di legna oraria indicata, evitare sovraccarichi che provocano solleciazioni anomale e deformazioni (secondo leindicazioni riportate nel capitolo DESCRIZIONE TECNICA).BISOGNA SEMPRE USARE IL PRODOTTO CON LA PORTA CHIUSA PER EVITARE DANNEGGIAMENTI DOVUTI ALL'ECESSIVO SURRISCALDAMENTO (EFFETTO FORGIA).LA NON OSSERVANZA DI TALE REGOLA FA DECADERE LA GARANZIA.

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto quello sorvegianza.

IMPORTANTE: PER MOTIVI DI SICUREZZA LA PORTA DEL FOCOLARE PUO ESSERE APERTA SOLO DURANTE IL CARICAMENTO DI COMBUSTIBLE. IL FOCOLARE DEVE RIMANERE CHIUSO DURANTE IL FUNZIONAMENTO ED I PERIODI DI NON-UTILIZZO.

Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorare combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.

NON SI DEVE MAI SOVRACCARICARE L'APPARECCHIO. TROPPPO COMBUSTIBLE E TROPPAARIA PER LA COMBUSTIONE POSSONO CAUSARE SURRISCALDAMENTO E QUINDIDANNEGGIARE LASTUFA. IDANNICAUSATIDASURRISCALDAMENTO NON SONO COPERTI DA GARANZIA. BISOGNA PERTANTO USARE IL PRODOTTO SEMPRE CON LA PORTA CHIUSA PER EVITARE DANNEGGIAMENTI DOVUTI ALL'ECESSIVO SURRISCALDAMENTO (EFFETTO FORGIA).

La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 12 Pa (1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCRIZIONE TECHNICA.

QUESTO E UN APPARECCHIO A COMBUSTIONE INTERMITTENTE.

OLTRE CHE DALLA REGOLAZIONE DELL'ARIA PER LA COMBUSTIONE, L'INTENSITA DELLA COMBUSTIONE E QUINDI LA RESA CALORIFICA É INFLUENZATA DAL CAMINO. UN BUON TIRAGGIO DEL CAMINO RICHIEDE UNA MINORE QUANTITA D'ARIA PER LA COMBUSTIONE, MENTE UNO SCARSO TIRAGGIO NECESSITA DI UNA MAGGIORE QUANTITA D'ARIA PER LA COMBUSTIONE.

Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significica che l'apprecchio non è regolato correttamente o la legna è troppo bagnata; se inceve il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

ATTENZIONE: QUANDO SI AGGIUNGE COMBUSTIBLE SOPRAALLE BRACI IN ASSENZADI FIAMMA SI POTREBBBE VERIFICARE UN ELEVATO SVILUPPO DI FUMI. SE QUESTO DOVESSE AVVENIRE SI POTREBBE FORMARE UNA MISCELA ESPLOSIVA DI GAS E ARIA E, IN CASI ESTREMI VERIFICARE UN'ESPLOSIONE. PER MOTIVI DI SICUREZZA SI CONSIGLIA DI ESEGUIDRE UNA NUOA PROCEDURE DI ACCENSIONE CON UTILIZZO DI PICCOLI LISTELLI.

USO DEL FORNO (DOvE pRESENTE)

Grazie all'apporto d'aria per la combustione la temperatura del forno può essere sensibilmente influenzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.

La padella forno e la griglia forno possono essere collocate su diversi piani.

Torte spesse e arrosti granidi sono da insereire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare (vedi capitolo Desrizione Tecnica - ACCESSORI).

QUANDO SI CUCINANO CIBI MOLTO UMIDI, TORTE CON FRUTTA O FRUTTA STESSA SI PRODUCE ACQUA DI CONDENSA. DURANTE LA COTTURA PUO SVILUPPARSI DEL VAPORE ACQUEO CHE VA A DEPOSITARSI SUPERIORMENTE O LATERALMENTE SULLA PORTA FORMANDO GOCCE D'ACQUA DI CONDENSA. SI TRATTA DI UN FENOMENO FISICO.

Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.

FUNZIONAMENTO NEI pERIODI DI TRANSIZIONE

DURANTE IL PERIODO DI TRANSIZIONE, OVVERO QUANDO LE TEMPERATURE ESTERNE SONO PIU ELEVATE, O IN CASO DI IMPROVVISO AUMENTO DELLA TEMPERATUREA SI POSSONO AVERE DEI DISTURBI ALLA CANNA FUMARIA CHE FANNO SI CHE I GAS COMBUSTI NON VENGONO ASPIRATI COMPLETAMENTE. I GAS DI SCARICO NON FUORIESCONO PIU COMPLETAMENTE (ODORE INTENSO DI GAS).

In tal caso scuotete piu freuentamente la griglia e augmente l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che this bruci piu rapidamente (con sviluppo di fiamme) e si stabilizzi cosi il tiraggio della canna fumaria.

CONTROLLATE QUINDI CHE TUTTE LE APERTURE PER LA PULIZIA E I COLLEGAMENTI AL CAMINO SIANO ERMETICI.

IN CASO DI INCERTEZZA RINUNCiate ALL'UTILIZZO DELL'APPARECCHIO.

MANUTENZIONE E CURA

ESEGUIDRE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!

ASSICURARSICHE LASPINADELCAVODIALIMENTAZIONEODOVESPRESENTESIA STACCATA.
CHEILGENERATORE SIA FREDDO IN OGNI SUA PARTE.
- LE CENERI SIANO COMPLETAMENTE FREDDE.
- GARANTIRE UNA EFFICACE RICAMBIO D'ARIA DELL'AMBIENTE DURANTE LE OPERAZIONI DI PULIZIA DEL PRODOTTO.
- UNA SCARSA PULIZIA PREGIUDICA IL CORRETTO FUNZIONAMENTO E LA SICUREZZA!

PULIZIA PERIODICA A CARICO DELL'UTENTE

Le operazioni di pulizia periodica, come indicato nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto leindicazioni,le procedure e le tempistiche detritne nel presente manuale uso e manutenzione. CONTROLLARE E PULIRE, ALMENO UNA VOLTA ALL'ANNO, LA PRESA D'ARIA ESTERNA. IL CAMINO DEVE ESSERE REGOLARMENTE RAMAZZATO DALLO SPAZZACAMINO. FATE CONTROLLARE DAL VOSTRO SPAZZACAMINO RESPONSABILE DI ZONA LA REGOLARE INSTALLAZIONE DEL PRODOTTO,IL COLLEGAMENTO AL CAMINO E L'AERAZIONE.

IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGri al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!

PULIZIA VETRO

Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacamente rallentata. Non può comunique mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: LA PULIZIA DEL VETRO PANORAMICO DEVE ESSERE ESEGUITA SOLO ED ESCLUSIVAMENTE A APPARECCHIO FREDDO PER EVITARNE L'ESPLOSIONE.

Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. NON USARE COMUNQUE PANNI, O PRODOTTI ABRASIVI O CHIMICAMENTE AGGRESSIVI.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti sono ad uno sbalzo termico di 750°C , non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). PERTANTO LA SOSTITUZIONE NON è IN GARANZIA.

PULIZIA CASSETTO CENERE

Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8. Vi consigliamo di svuotare periodicamente il cassetto allacene e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3 - 4cm di cenere nel focalore.

ATTENZIONE: LE CENERI TOLTE DAL FOCOLARE VANNO RIPOSTE IN UN RECIPIENTE DI MATERIALE IGNIFUGO DOTATO DI UN COPERCHIO STAGNO. IL RECIPIENTE VA POSTO SU DI UN PAVIMENTO IGNIFUGO, LONTANO DA MATERIALI INFIAMABILI FINO ALLO SPEGNIMENTO E RAFFREDDAMENTO COMPLETO DELLE CENERI.

PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensable per il funzionamento ottimale dell'appareccchio e per mantenere pulito il vetro. ALMENO UNA VOLTA L'ANNO è CONSIGLIABLE ESEGUIDE UNA PULIZIA COMPLETA, O QUALORA SIA NECESSARIO (problemi di mal funzionamento con scarsa resa). UN ECCESIVO DEPOSITO DI FULIGGINE (CREOSOTO) PUO PROVOCARE PROBLEMI NELLO SCARICO DEL FUMI E L'INCENDIO DELLA CANNA FUMARIA.

LA PULIZIA DEVE ESSERE ESEGUIA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. QUESTA OPERAZIONE, DOVREBBE ESSERE SVOLTA DA UNO SPAZZACAMINO CHE CONTEMPORANEAMENTE PUO EFFETTUARE UN'ISPEZIONE.

Durante la pulizia bisogna togliere dall'apparecchio il cassetto cenere ed il deflettore fumi per favorire la pulizia della fuliggine. I deflettori sono disponibile estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9).

ATTENZIONE: LA MANCANZA DEL DEFLETTORE FUMI PROVOCA UNA FORTE DEPRESSIONE, CON UNA COMBUSTIONE TROPPO VLEOCE, ECESSIVO CONSUMO DI LEGNA CON RELATIVO SURRISCALDAMENTO DELL'APPARECCHIO.

LE MAIOLICHE (DOVE PRESENTE)

Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura. Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUitto; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDOLI IN MODO PERMANENTE.

PRODOTTI IN PIETRA NATURALE (DOVE PRESENTE)

LA PIETRA NATURALE VA PULITA CON DELLA CARTA ABRASIVA MOLTO FINE O UNA SPGNA ABRASIVA. NON UTILIZZARE ALCUN DETERGENTE O LIQUIDO.

PRODOTTI VERNICIATI (DOVE PRESENTE)

Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetti quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.

AVERTENZA: PRIMA DELL'EVENTUALE APPLICATIONDELLA NUOVA VERNICE, BISOGNA PULIRE E RIMUOVERE OGNI RESIDUO DALLA SUPERFICIE DA VERNICIARE.

PRODOTTI SMALTATI (DOVE PRESENTE)

Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.

DOPO LA PULIZIA NON LASCIARE ASCIUGARE L'ACQUA SAPONATA O IL DETERGENTE, PROVVEDERE ALLA LORO RIMOZIONE IMMEDIATEAMENTE. NON USARE CARTA VETRATA O PAGLIETTA IN FERRO.

COMPONENTICROMATI (DOVE PRESENTE)

Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò cui èsere risolto con un adeguato prodotto per la pulizia.

MANUTENZIONDELFORNO (DOVE PRESENTE)

PER EVITARE LA POSSIBLE FORMAZIONE DI RUGGINE SI RACCOMANDA DI:

• Fare uscire il vapore dalorno per ridurre la formazione di eventuale condensa aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di cottura di cibi molto umidi e tempi di cottura molto lunghi);
• Estrarre i cibi dal forno una volta cotti. Lasciare raffreddare i cibi all'interno del forno sotto i 150°C comporta la formazione di condensa;
• A cottura terminata. Lasciere parzialmente aperta la porta del forno fino a fare asciugare l'eventuale condensa;
  In caso si fosse formata dell'umidità all'interno del forno, si consiglia di trattare con della vasellina neutra la parte interna della porta in ghisa (dove presente).
• Ripetere il trattamento di vaselina neutra sulla parte interna della porta in ghisa agli 3-6 mesi secondo quando è utilizzato il fornò;
  In case si fosse formata della ruggine sulla parte interna della porta in ghisa, rimuovere la ruggine usando del materiale abrasivo dopodiché, trattare la superfice in ghisa con della vasellina neutra.

SI DICIHIARA CHE IN TUTTI GLI APPARECCHI DA NOI PRODOTTI, I MATERIALI DESTINATI A VENIRE A CONTATO CON I CIBI SONO ADATTI ALL'USO ALIMENTARE, IN CONFORMITA AL REGOLAMENTO CE N. 1935/2004.

FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altri eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.

E' CONSIGLIABILE EFFETTUARE L'OPERAZIONE DI PULIZIA DELLA CANNA FUMARIA ALMENO UNA VOLTA ALL'ANNO; VERIFICANDO NEL CONTEMPO L'EFFETTIVO STATO DELLE GUARNIZIONI CHE SE NON RISULTASSERO PERFETTAMENTE INTEGRE - CIOE NON PIU ADERENTI AL PRODOTTO - NON GARANTIREBBERO IL BUON FUNZIONAMENTO DELL'APPARECCHIO! SI RENDEREBBBE QUINDI NECSSARIA LA LORO SOSTITUZIONE.

IN CASO DI UMIDITA DEL LOCALE DOVE É POSTO L'APPARECCHIO, SISTEMARE DEI SALI ASSORBENTI ALL'INTERNO DEL FOCOLARE. PROTEGGERE LE PARTI IN GHISA, SE SI VUOLE MANTENERE INALTERATO NEL TEMPO L'ASPETTO ESTETICO, CON DELLA VASELINA NEUTRA.

MANUTENZIONE ORDINARIA ESEGUITA DAI TECHNICI ABILITATI

LA MANUTENZIONE ORDINARIA DEVE ESSERE ESEGUITA ALMENO UNA VOLTA ALL'ANNO.

IL GENERATORE UTILIZZANDO LEGNA COME COMBUSTIBLE SOLIDO NECESITÀ DI UN INTERVENTO ANNUALE DI MANUTENZIONE ORDINARIA CHE DEVE ESSERE EFFETTUADE DA UN TECHNICO ABILITATO, UTILIZZANDO ESCLUSIVAMENTE RICAMBI ORIGINALI. IL MANCATO RISPETTO PU 口 COMPROMETTERE LA SICUREZZA DELL'APPARECCHIO E PU 口 FAR DECADERÉ I L DIRITTO ALLE CONDIZIONI DI GARANZIA.

Rispettando le frequenze di pulizie riservate all'utente descritte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomalie e/o malfunzionamenti che potrebbero richiedere maggiori interventi del tecnico. LE RICHIESTE DI INTERVENTI DI MANUTENZIONE ORDINARIA NON SONO CONTEMPLATE NELLA GARANZIA DEL PRODOTTO.

GUARNIZIONI

Le guarnizioni garantisco l'ermeticità del prodotto e il consequences buon funzionamento della stessa.

E' NECESSARIO CHE ESSE VENGANO PERIODICAMENTE CONTROLLATE: NEL CASO RISULTASSERO USURATE O DANNEGGIATE É NECESSARIO SOSTITUIRE IMMEDIATEATAMENTE.

QUESTE OPERAZIONI DOVRANNO ESSERE ESEGUITE DA PARTE DI UN TECNICO ABILITATO.

DETERMINAZIONE DELLA POTENZA TERMICA

Non esiste regola assoluta che permetta di calcolare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dallisolamento. In media, la potenza calorifica necessaria per una stanza adeguatamente isolata sare 30 kcal/h al m³ (per una temperatura esterna di 0 °C).

Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m³

Supponendo che desideriate riscaldare una stanza di 150m³ (10× 6× 2,5m) in un'abitazione isolata, vi occorreranno, 150m³× 35W / m³ = 5250 W o 5,25 kW. Come riscaldamento principale un appearechio di 8 kW sare dune quiffe sufficiente.

		Valoreindicativo di combustione		Quantità richiesta in rapporto a 1 kg di legna secca
Carburante Unità kcal/h kW
Legna secca (15% di umidità) kg 3600 4.2	1,00
Legna bagnata (50% di umidità) kg 1850 2	2 1,95
Bricchette di legna kg 4000 5.0 0,84
Bricchette di legnite kg 4800 5.6 0,75
Antracite normale kg 7700 8.9 0,47
Coke	kg 6780	7.9 0,53
Gas naturale	m3	7800 9.1 0,46
Nafta	L	8500 9.9 0,42
Elettricità	kW/h	860	1.0 4,19

CONDIZIONI DI GARANZIA

1. I prodotti La NORDICA S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 anni alla data di acquisto. L'acquisto deve essere provato da un documento fiscalemente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.

ATTENZIONE: La presente garanzia convenzionale non sostituisce la garanzia prevista delle norme europee a tutela dei Consumatori.

La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)

Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La NORDICA S.p.A.

Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questi casi la garanzia del prodotto sare Limitata ad un periodo di 12 mesi alla data di acquisito.

GARANZIA ITALIA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libero di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funazialità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del vosto appearechio - indirizzo completo - numero di Telefono

GARANZIA EUROPA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libero di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funazionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completing carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre: natura del difetto,modello del vostro appearecchio,indirizzo completo e numero di Telefono.

Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla alcuna spesa.

Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerato un vizio di conformità, il consumatore dovrà sostenere il costo della chiamata nelle venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.

1. Qualora il difetto riscontrato sua riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non esaustivo, portata insufficiente degli impianti; errata installmentazione e/o manutenzione operata da personale non in possesso dei requisiti previsti dalle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.

Non sono altresi compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono escludi alla presente garanzia i vizi riconducibili al mancato corretto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, cosi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'iniziale guasto.

Sono escludi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglio in ghisa, materiali refrattari (es. Nordiker o alto), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Ido lo scambiatore di calore è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantisca una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi. In caso di segnalazione di difetti non riscontrati poi in fase di verifica da parte di un technician autorizzato, l'intervento sare a complete carico del consumatore.

1. Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
2. La NORDICA S.p.A. declina agli responsabilità per eventuali danni che posso, direttamente o indirettamente, derivare a persona, animali e cose, in consulgenza alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti le avverenze in tema di installatione, uso e manutenzione del prodotto, scaricabileanche dal situ internet.

3. Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o alto.

4. Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La NORDICA S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il technique fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnata saranno inceve a sua carico.

5. Trascorso il periodo di 24 mesi di garanzia agli intervento di riparazione sare a completingo carico del consumatore.
6. In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La NORDICA S.p.A. - (Vicenza-Italia)

ULTERIORIA AVVERTENZE

Utilizare esclusivamente il combustibile raccommando dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibriancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
- Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.
- Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particulari non originali del prodotto può essere pericoloso per l'incomità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti sulla protezione o apposti mezzi, come ad esempio quanti a protezione termica
- E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Spegnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
- Le installmenti non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.

ATTENTION

SURFACES CAN BECOME VERY HOT!

ALWAYS USE PROTECTIVE GLOVES!

Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori. indicati (Vedi DICHIAZAIONE DI PRESTAZIONE).

Le immagini sono a scopo illustrativo
