BEDIENUNGSANLEITUNG Gaia Forno La Nordica

Während der Verbrennung wird Wärmenergie frei gegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt.

Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung).

Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.

DeUTsH - iNHAITsVerZeiCHNis

kACHEIN AUfsTellUNG 3

wArNHiNweise. 41

siCherHeiT 41

SOFORTIGES EINSCHREITEN 44

VerOrDNUNG (eU) 2015/1185 45

TeCHNisCHE besCHreibUNG 46

TeCHNisCHE DATeN 47

raUCHAbZUG 48

SCHORNSTEINPOSITION 48

ANSCHLUSS AN DEN SCHORNSTEIN 48

ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS. 49

BELUFTUNG DER INSTALLATIONSRäUME 49

ZUlässiGe / UNZUlässiGe breNNsTOffe. 50

ANfeUerUNG 51

EMISSIONSARMES ANFEUERN 51

NOrMAler beTrieb 52

BACKEN (wENN ANwESEND) 52

BETRIEB IN DEN UBERGANGSPERIODEN 52

wArTUNG UND PfleGe 53

REGELMÄSSIGE REINIGUNG DURCH DEN BENUTZER 53

REINIGUNG DES GLASES 53

REINIGUNG DES ASCHENKASTEN 53

REINIGUNG DES SCHORNSTEINROHRES 53

KACHELN (WENN ANwESEND) 54

PRODUKTE MIT TEILEN AUS NATURSTEIN (WENN ANWESEND) 54

LACKIERTE PRODUKTE (WENN ANWESEND) 54

EMAILLIERTE PRODUKTE (WENN ANWESEND) 54

VERCHROMTE TEILE (WENN ANWESEND) 54

WARTUNG UND PFLEGE DES BACKFACHES WENN ANWESEND 54

SOMMERPAUSE 55

OrDeNTIChewArTUNG,DieVONZUGelAsseNeNTeCHNikerNAUsGefuHrTwirD 55

DICHTUNGEN 55

ANSCHLUSS AN DEN SCHORNSTEIN 55

fesTsTellUNG Der wärMeleisTUNG 55

GArANTiebeDiNGUNGeN 56

MAsse. 99

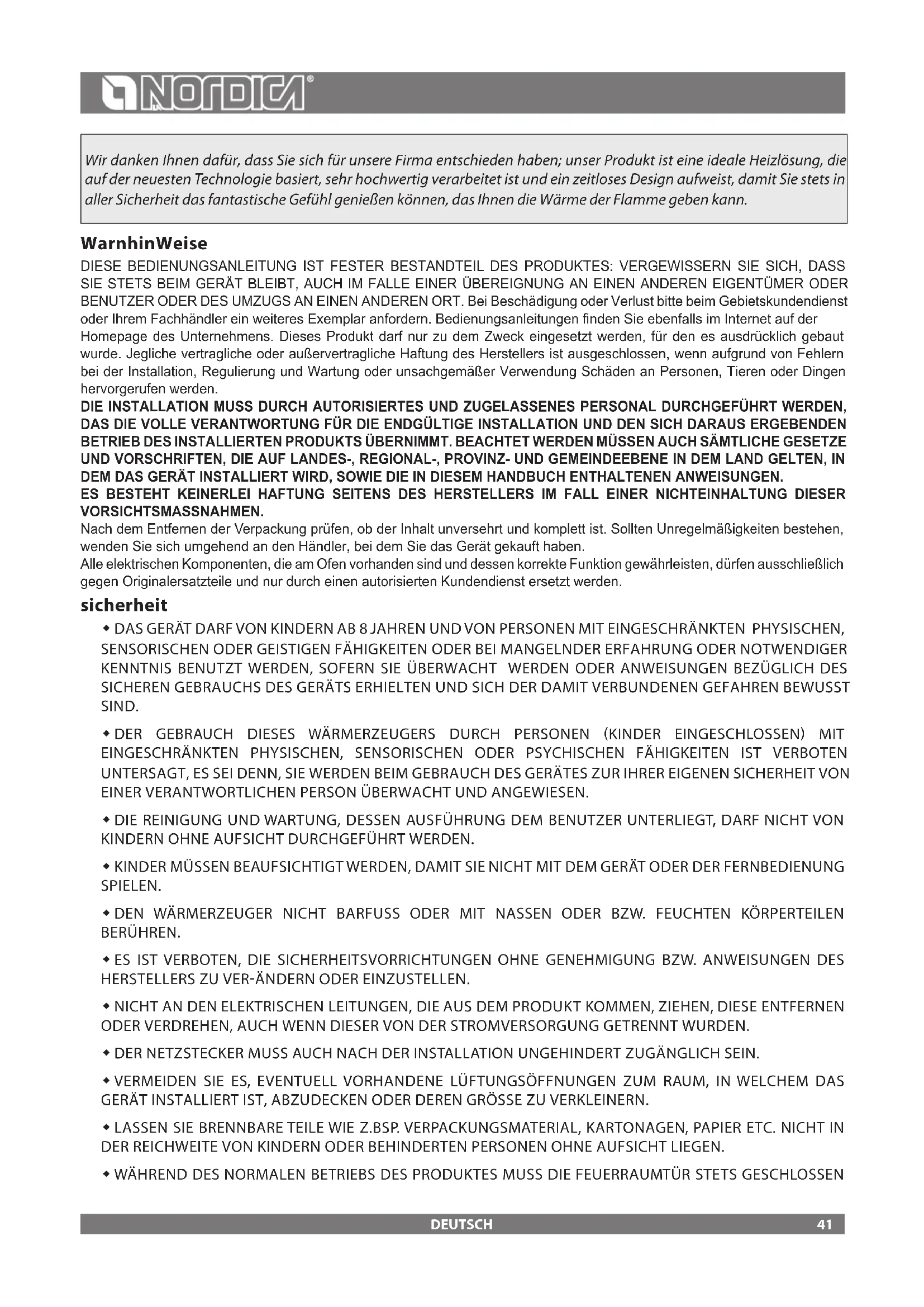

Wir danken Ihnen davon, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitlos Design aufweist, damit Sie stets in aller Sicherheit das fantastische GefühlGENießen konnen, das Ihnen die Wärme der Flamme geben kann.

WarnhinWeise

DIESSE BEDIENUNGSANLEITUNG IST FESTER BESTANDTEIL DES PRODUKTES: VERGEWISSSERN SIE SICH, DASSIE STETS BEIM GERAT BLEIBT, AUCH IM FALLE EINER UBEREIGNUNG AN EINEN ANDEREN EIGENTUMER ODERBENUTZER ODER DES UMZUGS AN EINEN ANDEREN ORT. Bei Beschädigung oder Verlustitte beim Gebietskundendienstoder Ihrhem Fachhandler ein weiteres Exemplar anfordern. Bedienungsanleitungen finden Sie ebenfals im Internet auf derHomepage des Unternehmens. Dieses Produkt darfur zu dem Zweck eingesetzt werden, fur den es ausdrucklich gebautwurde. Jegliche vertragliche oder außervertragliche Haftung des Herstellers ist ausgeschlossen, wenn aufgrund von Fehlernbei der Installation, Regulierung und Wartung oder unsachgemaaer Verwendung Schaden an Personen, Tieren oder Dingenhervorgerufen werden.

DIE INSTALLATION MULLS DURCH AUTORISIERTES UND ZUGELASSENES PERSONAL DURINGGEFUHRT WERDEN, DAS DIE VOLLE VERANTWORTUNG FÜR DIE ENDGÜLTIGE INSTALLATION UND DEN SICH DARaus ERGEBENDEN BETRIEB DES INSTALLIEREN PRODUKTS ÜBERNIMMT. BEAuchtet WERDEN MUSSEN AUCH SAMTLICHE GESETZE UND VORSCHRIFTEN, DIE Auf LANDES-, REGIONAL-, PROVINZ- UND GEMEINDEEBENE IN DEM LAND GELTEN, IN DEM DAS GERÄT INSTALLIERT WIRD, SOWIE DIE IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN.

ES BESTEHT KEINERLEI HAFTUNG SEITENS DES HERSTELLERS IM FALL EINER NICHEINHALTUNG DIESER VORSICHTSMASSNAHMIEN.

Nach dem Entfermen der Verpackung prufen, ob der Inhalt unversehrt und komplett ist. Sollen Unregelmäßigkeiten bestehen, wenden Sie sich umgehend an den Handler, bei dem Sie das Gerät gekauft haben.

Alle elektrischen Komponenten, die am Ofen vorhanden sind und dessen korrekte Funktion gewährleisten, * dürfen ausschließlich gegen Originalersatzteile und nur durch einen autorisierten Kundendienst ersetzt werden.

sicherheit

DAS GERÄT DARF VON KINDERN AB 8 JAHREN UND VON PERSONEN MIT EINGESCHRÄNTEN PHYSISCHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN ODER BEI MANGELNDER ERFAHRUNG ODER NOTWENDIGER KENNTNIS BENUTZ T WERDEN, SOFERN SIE ÜBERWacht WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDEN EN GEFAHREN BEWUSST SIND.
DER GEBRAUCH DIESES WÄRMERZEUGERS DURING PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES.SEI DENV, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSONÜBERWACHT UND ANGEWIESEN.
DIE REINIGUNG UND WARTUNG, DESSEN AUSFUHRUNG DEM BENUTZER UTERLIEGT, DARF NICTVON KINDERN OHNE AUFSICHT DURCHGEFUHRT WERDEN.
KINDER MUSSEN BEAUFISICHTIGT WERDEN, DAMIT SIE NICT MIT DEM GERAT ODER DER FERNBEDIENUNG SPIELEN.
DEN WÄRMERZEUGER NICT BARFUSS ODER MIT NASSEN ODER BZW. FEUCHTEN KÖRPERTEILEN BERUHREN.
ES IST VERBOTEN, DIE SICHERHEITSVORRICHTUNGEN OHNE GENEHMIGUNG BZW. ANWEISUNGEN DES HERSTELLERS ZU VER-ÄNDERN ODER EINZUSTELLEN.
NICTT AN DEN ELEKTRISCHEN LEITUNGEN, DIE AUS DEM PRODUKT KOMMEN, ZIEHEN, DIESE ENTFERNEN ODER VERDREHEN, AUCH WENN DIESER VON DER STROMVERSORGUNG GETRENNT WURDEN.
DER NETZSTECKER MULLS AUCH NACH DER INSTALLATION UNGEHINDERT ZUGANGLICH SEIN.
VERMEIDEN SIE ES, EVENTUELL VORHANDENE LÜFTUNGSÖFFNUNGEN ZUM RAUM, IN WELCHEM DAS GERÄT INSTALLIERT IST, ABZUDECKEN ODER DEREN GROSSE ZU VERKLEINERN.
LASSEN SIE BRENNBARE TEILE WIE Z.BSP. VERPACKUNGSMATERIAL, KARTONAGEN, PAPIER ETC. NICT IN DER REICHWEITE VON KINDERN ODER BEHINDERTEN PERSONEN OHNE AUFSICHT LIEGEN.
WAHREND DES NORMALEN BETRIEBS DES PRODUKTES MULL DIE FEUERRAUMTUR STETS GESCHLOSSEN

WAHREND DES BETRIEBS WERDEN DIE Aussenflächen DES GERÄTS HEISS, DAHER RATEN WIR ZUR VORSICHT.

KONTROLLIEREN SIE VOR DEM EINSCHALTEN NACH EINER LÄNGEREN STILLSTANDSPHASE, OB VERSTOPFUNGEN VORLIEGEN.
DERWÄRMERZEUGERWURDESOKONZIPIERT, DASSERUNTERJEGLICHEN (AUCHKRITISCHEN) KLIKATISCHEN BEDINGUGEN FUNKTIONIER. IM FALL VON SPEZIELL UNGUNSTIGEN WITTERUNGSVVERHALTNISSEN (STARKER WIND, FROST) KÖNNTEN SICHER-HEITSEINRICHTUNGEN GREIFEN, DIE DEN WÄRMERZEUGER ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHANDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT!
IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN-FEGERMEISTER. VERHINDERN SIE, WENN MÖGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES Auf AN DEN SCHORNSTEIN ANGRENZENTE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC.
DER WÄRMERZEUGER DARF NICTZ ZUR ABFALLVERBRENNUNG BENUTZTWERDEN.

ZUM ANZUNDEN KEINE ENTFLAMMBARE FLUSSIGKEIT VERWENDEN.

DIE OFENKERAMIK WERDEN WIRD HANDWERKLICH HERGESTELLT UND KANN SOMIT FEINE EINSTICHE, HAARLINIEN UND FARBLICHE UNGLEICHMÄSSIGKEiten AUFWEISEN. DIESE EIGENSCHAFTEN SIND ZEUGNIS IHRES HOCHWERTIGEN CHARAKTERS. GLASUR UND OFENKERAMIK HABEN UNTERSCHIEDLICHE AUSDEHNUNGSKOEFFIZIENTEN, DADURCH ENTSTEHEN FEINSTE RISSE (HAARLINIEN), DIE IHRE TATSACHLICHE ECHTHEIT BEWEISEN. ZUR REINIGUNG DER OFENKERAMIK SOLLTE EIN WEICES, TROCKENES TUCH VERWENDET WERDEN; BEI VERWENDUNG VON REINIGERN ODER FLUSSIGKEiten WÜRDEN DIESE IN DIE HAARRISSE EINDRINGEN UND DIESE HERVORTRETEN LASSEN.

aLLGeMeine hinWeise

La NORDICA S.p.A. Verantwortung ist auf die Lieferung des Gerätes begrenzt.

IHRE ANLAGE MULLS DEN ANERKANNTEN REGELN DER TECHNIK ENTSPRECHEND VERWIRKLICH TWERDEN, AUF DER GRUNDLAGE VORSCHRIFTEN DER VORLIEGENDEN ANLEITUNGEN UND DEN REGELN DES HANDWERKS, VON QUALIFIZIERTEM PERSONAL, DASS DAS IM NAMEN VON FIRMEN HANDELT, DIE IN DER LAGE SIND, DIE VOLLE VERANTWORTUNG FÜR DIE ANLAGE ZU UBERNEHMIEN.

La NORDICA S.p.A. IST NICT FÜR EIN PRODUKT VERANTWORLICH, AN DEM NICT GENEHMIGTE VERÄNDERUNGEN VORGENOMMEN WURDEN UND EBENSO WENIG FÜR DEN GEBRAUCH VON NICT-ORIGINAL ERSATZTEILEN.

NATIONALE UND EUROPÄISCHE, ÖRTLICHE UND BAURECHTLICHE VORSCHRIFTEN SOWIE FEUERPOLIZEILICHE BESTIMMUNGEN SIND EINZUHALTEN.

DAS GERAT DARF NICT ABGEÄNDERT WERDEN! SOLLLEN DIESE VORKEHRUNGEN NICT EINGEHALTEN WERDEN, ÜBERNIMMT DIE GESELLSCHAFT LA NORDICA S.P.A. KEINERLEI HAFTUNG.

KOnFOrMitÄtserKLÄrUnG Des hersteLLers

BETREFF:FEHLEN VON ASBEST UND KADMIUM

WIR BESTÄTIGEN, DASS DIE VERWENDETEN MATERIALEN ODER TEILEN FÜR DIE HERSTELLUNG GERÄTE OHNE ASBEST UND DERIVAT SIND UND AUCH DAS LOT FÜR DAS SCHWEISSEN IMMER OHNE KADMIUM IST.

BETREFF: ORDNUNG CE N. 1935/2004.

WIR ERKLÄREN IN ALLEINIGER VERANTWORTUNG, DASS DIE MATERIALEN DER TEILE, DIE FÜR DEN KONTAKT MIT LEBENSMITTELN VORGESEHEN SIND, FÜR DIE NAHRUNGSBENUTZUNG GEEIGNET SIND UND DER RICHTLINIEN CE N. 1935/2004 ERFÜLLEN.

installLatiOnsVOrschriFten

DIE INSTALLATION DES PRODUKTES UND DER ZUSATZAUSSTATTUNG DER HEIZUNGSANLAGE MULL SÄMTLICHEN GELTenden UND VOM GESETZ VORGESEHENEN Normen und Vorschriften entsprechen.

DIE INSTALLATION, DIE ENTSPRECHENDEN ANSCHLUSSE DER ANLAGE, DIE INBETRIEBNAHME UND DIE UBERPRUUNG DER KORREKTEN FUNKTION MÜSSEN VON ENTSPRECHEND GESCHULTEM, AUTORISIERTEM FACHPERSONAL FACHGERECHT UND UNDER EINHALTUNG DER NATIONAL, REGIONAL UND LOKAL GELTenden BESTIMMUNGEN DES LANDES AUSGEFührt WERDEN, IN WELCHEM DAS GERÄT ZUM EINSATZ KOMMT. FERNER SIND DIESE ANLEITUNGEN EINZUHALTEN.

DIE INSTALLATION MUSS VON EINEM AUTORISIEREN FACHMANN AUSGEFühRT WERDEN, DER DEM KÄUFER EINE KONFORMITÄSBESCHEINIGUNG DER ANLAGE AUSSTELLEN MUSS UND DIE KOMPLETTE VERANTWORTUNG FÜR DIE DEFINITIVE INSTALLATION UND DIE DARAUS FOLGENDE REIBUNGSLOSE Funktion DES INSTALLIEREN PRODUKTES ÜBERNIMMT.

Der Produkt ist anschlussfertig montiert und muss mit einem Verbindungsstuck an den bestehenden Hausschornstein angeschlossen werden. Der Anschluss soll möglichst kurz, gerade, horizontal oder leicht ansteigend sein. Die Verbindungen müssen dicht sein.

Vor der Installation folgende Prüfungen ausführten:

• OBEREN Abgasaustritt - HINTEN - SEITEN;
• sich vor dem Aufstellen, ob die Tragfähigkeit der Konstruktion dem Gewicht Ihres Ofens standhalt. Bei unzureichender Tragfähigkeit müssen entsprechende Maßnahmen getroffen werden. Unsere Haftung ist an der Lieferung der Ausrüstung beschränkt TECHNISCHE BESCHREIBUNG.
• Prufen, dass der Boden das Gewicht des Gerätes tragen kann und für eine zweckmäßige Isolierung sorgen (z.B. Platte für die Lastverteilung), wenn es sich um einen Boden aus brennbarem Material handelt (AUSMASSE GEMÄSS DER REGIONALEN VERORDNUNGEN).
• Sicherstellen, dass es in dem Raum in dem dieser instelliert wird, eine geeignete Luftung vorhanden ist. In this Zusammenhang ist esalandersichtig, aufdichtschlieBende Fenster und Turen (Dichtlippen) zu achen.
• DIE INSTALLATION IN RÄUMEN MIT SAMMELLÜFTUNGSROHRLEITUGEN, HAUBEN MIT ODER OHNE ABZIEHER, GASGERÄTEN DES TYP B, WärMEPUMPEN ODER BEI VORHANDENSEIN VON GERÄTEN, DEREN GleichZEITIGER BETRIEB DEN RAUM ZUM UTERDRUCK (Norm UNI 10683) bringen kann, ist zu vermeiden.
• Sicherstellen, dass das Schornsteinrohr und die Rohre, die mit dem Gerat verbunden werden, für den Betrieb mit dem Gerat geeignet sind. DER ANSCHLUSS MEHRERER ÖFEN AN DENSELBEN SCHORNSTEIN IST ZULÄSSIG.
• Der Durchmesser der Öffnung für den Schornsteinanschluss muss mindestens dem Durchmesser des Rauchrohrs entsprechen. Die Öffnung sollte mit einem Wandanschluss zum Einsetzen des Abzugsrohrs und einer Scheibe ausgestellt sein.
  Um die Reinigung und die Wartung des Produktes und des Rauchabzugs zu ermöglich, muss die Installation geeignet sein.

LA NORDICA S.P.A. HAFTET NICT FÜR PRODUKTE, DIE OHNE GENEHMIGUNG GEÄNDERT WURDEN, UND EBENSO WENIG, WENN KEINE ORIGINALERSATZTEILE VERWENDET WURDEN.

IHR GWOHNTER BEZIRKSSCHORNSTEINFEGER IST VON DER INSTALLATION DES HEIZUNGSHERDS ZU UNTERRICHTEN, DAMIT ER SEINEN ORDNUNGSGEMÄSSEN ANSCHLUSS AN DEN RAUCHABZUG UND DESSEN LEISTUNGSVERMÖGEN ÜBERPRÜFEN KANN.

BRANDSCHUTZ

BEI DER INSTALLATION DES PRODUKT SIND FOLGENDE SICHERHEITSMASSNAHMEN ZU BEFOLGEN:

a) Um eine ausreichende Wärmedämung zu gewährleisten, muss die Mindestanforderungen für Sicherheitsabstand (siehe Abbildung 4 - A-B) eingehalten werden. ALLE SICHERHEITSABSTÄNE SIND Auf DER TYPENSCHILD DES PRODUKTES GEZEIGT UND DURFEN NICT UNDER DER ANGEGBENEN WERTE LIEGEN (siehe LEISTUNGSERKLÄRUNG).
b) Vor der Tur des Feuerraumes sowie in ihrem Ausstrahlungsbereich)duren sich in einer Enternung von mindestens Abbildung 4 - A kein entflambarer oder hitzeempfindlicher Gegenstand oder Baumaterial befinden. These Enternung kann auf 40~cm verringgert werden, wenn vor dem gesamt zu schutzenden Bauteil eine beidseitig beluftete und hitzebestandige Schutzvorrichtung angebracht wird.
C) WENN DAS PRODUKT AUF EINEM LEICHT ENTZUNDLICHEN BODEN INSTALLIERT WIRD, MULLS EIN FEUERFESTER UTERBAU VORGESEHEN WERDEN. FUSSBÖDEN AUS BRENNBAREN MATERIALIEN wie Teppich, Parkett oder Kork, etc., MUSSEN DURCH EINEN ENTSPRECHENDEN BELAG AUS NICT BRENNBAREN BAUSTOFFEN, zum Beispiel Keramik Stein, Glas oder Stahl, etc. geschützt werden (Abmessungen nach der regionalen Ordnung). Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken (siehe Abbildung 4 - B).
d) Oben sollen das Produkt keine entzündliche Teilen (z.B. Hängeschranke) befinden.

DER HEIZUNGSHERD DARF AUSSCHLIESLICH MIT EINGESETZTEM ASCHEKASTEN BETRIEBEN WERDEN. DIE FESTEN VERBRENNUNGSRückstanDE (ASCHE) MUSSEN IN EINEM HERMETISCHEN UND FEUERFESTEN BEHALTER GESAMMELT WERDEN. DER HEIZUNGSHERD DARF NIEMALS BEI VORHANDENSEIN VON GAS- ODER DAMPFEMISSIONEN (Z.B. LINOLEUMKLEBER, BENZIN USW.) ANGEZUNDET WERDEN. STELEN SIE KEINE ENTFLAMMBAREN MATERIALIEN IN DIE NAHE DES HEIZUNGSHERDS.

BEI DER VERBRENNUONG WIRD WARMEENERGIE FREIGESETZ, DIE EINE ERHEBLICHE ERWARMUNG DER OBERFLÄCHEN, TÜREN, GRIFFE, BEDIENELEMENTE UND GLASSCHEIBEN, DES RAUCHROHRS UND EVENTUELL DER VORDERSEITE DES GERÄTS MIT SICH BRINGT. BERUHREN SIE DIESE ELEMENTE NICT OHNE ENTSPRECHENDE SCHUTZKLEIDUNG ODER ZUSÄTZLICHE UTENSILION (HITZEFESTE HANDSCHUHE, BEDIENUNGSGERÄTE). MACHEN SIE DEN KINDERN DIESE GEFAHREN BEWUSST UND HALTEN SIE SIE WAHREND DES BETRIEBS VOM HERD FERN.

WENN FALSCHER ODER ZU FEUCHTER BRENNSTOFF VERWENDET WIRD, KONNTE AUFGRUND VON ABLAGERUNGEN IM RAUCHABZUG EIN KAMINBRAND ENTSTEHEN.

SOFORTiges EINSCHREITEN

Wenn ein Brand im Anschluss oder im Rauchabzug eintritt:

a) Die Einfulltur und die Tur des Aschenkastens schlieben.
b) Die Verbrennungsluftregler schlieben.
c) Unter Verwendung von Kohlensäurelöschem (pulverförmig es CO, den Brand Löschen.
d) Sofort die Feuerwehr rufen.

DAS FEUER NICT MIT WASSERSTRAHL LÖSCHEN.

WENN DER RAUCHABZUG AUFHÖRT ZU BRENNEN, DIESEN VON EINEM FACHMANN KONTROLLIEREN LASSEN, UM EVENTUELLE RISSE ODER DURCHLÄSSIGE STEllen FESTZUSTellen.

ERFORDLICHIE ANGABEN ZU FESTBRENNSTOFF-EINZELRAUMHEIZGERÄTEN(VERORDNUNG (EU) 2015/1185 DER KOMMISSION)
Modellkennung(en)		---	GAIA	GAIAForno	FULVIA	FULVIAForno
Indirekte Heizfunktion		---	NEIN	NEIN	NEIN	NEIN
Direkte Wärmeleistung		kW	6,0	6,0	6,0	6,0
Indirekte Wärmeleistung		kW ----	----
Brennstoff		---	Scheitholz, Feuchtigkeitsgehalt ≤ 25 %
Raumheizungs-Jahresnutzungsgrad	ηs	% 72 72	72 72
Raumheizungs-Emissionen bei Nennwärmeleistung (*)	PM	46 46mg/Nm3	21	21	21	21
	OGC 46 46
	CO		750	750	750	750
	NOx 101	101 101 101
Raumheizungs-Emissionen bei Mindestwärmeleistung (*)	PM	mg/Nm3	---	---	---	---
	OGC		--------	---
	CO		---	---	---	---
	NOx ----
Nennwärme-leistung	Pnom	kW	6,0	6,0	6,0	6,0
Mindestwärme-leistung (Richtwert)	Pmin	kW	N.A.	N.A.	N.A.	N.A.
thermischer Wirkungsgrad bei Nennwärme-leistung	nth,nom	%	82	82	82	82
thermischer Wirkungsgrad bei Mindestwärme-leistung (Richtwert)	nth,min	%	N.A.	N.A.	N.A.	N.A.
Hilfsstromverbrauch - Bei Nennwärme-leistung	elmax	kW	0,000	0,000	0,000	0,000
Hilfsstromverbrauch - Bei Mindestwärme-leistung	elmin	kW	0,000	0,000	0,000	0,000
Hilfsstromverbrauch - Im Bereitschafts-zustand	elsb	kW	0,000	0,000	0,000	0,000
Art der Wärmeleistung/Raumtemperaturkontrolle		---	einstufige Wärmeleistung, keine Raumtemperaturkontrolle
Sonstige Regelungsoptionen		---	---

(*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide

TECHNISCHE BESCHREIBUNG

Die Kaminöfen von La NORDICA eignen sich zum Beheizen von Wohnräumen über bestimmte Zeitraume.

ALS BRENNSTOFF WERDEN HOLZSCHEITE VERWENDET. ZEITBRANDFEUERSTITTE.

Der Kaminofen, gemass der Version, besteht aus verzinktem Stahlblechplatten, emailiertem GuBeisen, wärmeausstrahlender Keramik und Specksteinplatten. Die Feuerstelle ist innen mit einzelnen GuBplatten verkleidet und die hereausziehbare Rückwand aus Gusseisen ist mit Bohrungen versehen. Durch diese Bohrungen tritt die vorwärmtte Luft ein, die eine Postverbrennung mit einer Erhöhung der Leistung und Verminderung des Unverbrennahregases erlaubt.

Im Innenaum der Feuerstelle befindet sich ein herausnehmbarer Drehrost. Die Sichtfenstertur aus Keramiklas aus einem einzigen Stuck (bestandig bis zu 700^ ) ermitteligt eine faszinerende Sichte auf die brennenden Flammen und verhinder den Austritt von Funken und Rauch. Unter der Tur des Feueraums befindet sich eine herausziehbare Aschenlade mit entsprechender Verschlusstur (Abbildung 8 - B).

ZUBEHÖR	SCHÜRHAKEN HANDSCHUH
GAIA	SCHON DABEI SCHON DABEI
GAIA Forno	SCHON DABEI SCHON DABEI
FULVIA SCHON DABEI SCHON DABEI
FULVIA Forno SCHON DABEI SCHON DABEI

DIE RAUMBEHEIZUNG ERFOLGT:
DURCH KONVEKTION (ca. 70% ): der Luftstrom durch den doppelten Ofenmantel leitet die Wärme in den Raum ab.
DURCH STRAHLUNG (ca. 30% ): uber die Sichtfensterscheibe und heiBe AuBenflachen des Ofens werden Wärme in den Raum abgestraht. (Siehe Kapitel FESTSTELLUNG DER WÄRMELEISTUNG).

DER OFEN IST MIT EINEM PRIMÄR - UND SEKUNDÄRLUFTREGLER AUSGESTATTET, MIT DEM DIE VERBRENNUNGSLUFT REGULIER WIRD.

1A-PRIMARLUFTEINSTELLVORRICHTUNG (Abbildung 6).

Mit dem unteren Luft-Schieber (an der Feuerstelletuer) wird der Zustrom an Primäreluft im unteren Ofenteil durch den Aschenkasten und den Rost in Richtung Brennstoff eingestellt. Die Primäreluft ist für den Verbrennungsproze notwendig. Der Aschenkasten muß regelmäß eigentleert werden, da die Asche den Eintritt der primären Verbrennungsluft behindern kann. Durch die Primäreluft wird auch das Feuer am Brennen gehalten.

DER PRIMÄRLUFT-SCHIEBER DARF WÄHREND DER VERBRENNUng VON HOLZ NUR WENIG GEÖFFNET WERDEN, DA ANDERNFALLS DAS HOLZ SCHNELL VERBRENNT UND DER KAMINOFEN SICH ÜBERHITZEN KANN (siehe ANFEUERUNG).

2A - SEKUNDÄRLUFTEINSTELLVORRICHTUNG (Abbildung 6).

Über der Feuerraumtur befindet sich der Sekundärluft-Schieber (pos. B-C).

Auch dieser Regler darf offen sein (Hebel nach rechts) überhaupt wahrend der Holzverbrennung, sodass eine doppelte Verbrennung des unverbrannten Kohlenstoff erfolgen kann. (Siehe ANFEUERUNG).

Die Regelung der Einstellvorrichtungen, welche für die Erzielung der NENNWÄRMELEISTUNG notwendig ist, ist die folgende:

	Stündenverb rauch in Kg / h PRIMÄRLUFT SEKUNDÄRLUFT TERTIÄRLUFT
GAIA 1,7		GESCHLOSSEN OFFEN
GAIA Forno 1,7		GESCHLOSSEN OFFEN
FULVIA	1,7	GESCHLOSSEN OFFEN
FULVIA Forno	1,7	GESCHLOSSEN OFFEN

TECHNISCHE DATEN

	FULVIA	FELM Forno	GAIA	GAI Forno
Definition: nach	EN 13240 EN	13240 EN 13240	EN 13240
Bauart	1111
Nennwärmeleistung in kW	6666
Wirkungsgrad in %	82828282
Rauchrohrdurchmesser in mm	120120120120
Schornsteinrohr: Höhe ≥ (m) - Abmessungen min (mm)	(*) 4 - 200x200 Ø200
Förderdruck bei Nennheizleistung in Pa (mm H2O)	12 (1,2 mm H2O)
Stündenverb rauch in kg / h (Holz mit 20% Feuchtigkeit)	1,71,71,7	1,7
Mittlerer CO-Gehalt der Abgase bezogen auf 13% O2in %	0,06 - 750 mg/m3	0,06 - 750 mg/m3	0,06 - 750 mg/m3	0,06 - 750 mg/m3
Abgasemission in g/s - Holz	6666
Abgastemperatur im Medium in °C - Holz	242242242	242242
Größe der Feuerraumöffnung in mm (B × H)	210 x 255 210 x 255 210 x 255	210 x 255
Größe des Feuerraum in mm (B × H × T)	273 x 370 x 320 273 x 370 x 320 273 x 370 x 300 273 x 370 x 300	273 x 370 x 320 273 x 370 x 300 273 x 370 x 300
Ausmaß des Backofen in mm (B × H × T)	/ 227 x 296 x 290 / 227 x 296 x 290
Rosttyp Planrost
Höhe in mm	86212889061331
Breite in mm	488488495495
Tiefe in mm	477477468468
Masse in kg	109 - 119 PT 15 - 173 PT		133186
Sicherheitsabstände zur Brandverhütung Abschnitt BRANDSCHUTZ
m3 Heizungsvermögen (30 kcal/h x m3)	172(**)	172(**)	172(**)	172(**)

() Die vorgeschlagen Wertsind Richtwerte. Die Installation muss injedem-fall in Übereinstimmung mit dergenerellen Berechnungsmethode nach UNI EN13384-1 oder anderen als wirkungsvoll erwiesenen Methoden bemessen und übergeprüft werden.
(^*) Für Gebäude deren Wärmedämng nicht der Wärmeschutzverordnung entspricht, beträgt das Raumheizvermögen des Ofens: günstige Bauweise (30 kcal/h x m³); weniger gänstige Bauweise (40 kcal/h x m³); ungänstige Bauweise (50 kcal/h x m³).

Bei Wärmedämmung gemäß Wärmeschutzverordnung erhöht sich das Raumheizvermögen. Bei Zeitweiligheziehung mit mehr als 8 Stunden lang Einstellungen, verminder das Raumheizvermögen von ca. 25% .

Die angegebenen technischen Daten wurDen unter VerwenDung Von Klasse „a1" buchenholz nach uni en iso 17225-5 unD luftfeuchtigKeit unter 20% erhalten. Die VerwenDung Von anDeren holzarten Konnte spezifische anpassungen erforDern unD Konnte Das erreichen Von VerschieDenen leistungen führen.

RAUCHABZUG

GRUNDLEGENDE ANFORDERUNGEN FÜR EINEN EINWANDFREIONBETRIEB DES GERÄTS:

Der innere Querschnitt sollte vorzugsewekreisformig sein.
- Er muss wärmeisoliert und waterundurchlüssig und mit Materialien gebaut sein, die der Hitze, den Verbrennungskoprokten und eventuellen Kondensaten widerstehen.
- Er darauf keine Verengungen aufweisen und muss einen senkrechten Verlauf mit Abweichungen von nicht mehr als 45^ haben.
- Wenn er bereits benutzt wurde, muss er gereinigt werden.
- Alle Abschnittte der Rauchgasleitung müssen inspektionierbar sein.
- Für die Reinigung sind Inspektionsöffnungen vorzusehen.
- Es sind die technischen Daten der Bedienungsanleitung zu beachten.

SOLLtEN DIE RAUCHABZUGE EINEN QUADRATISCHEN ODER RECHTECKIGEN QUERSCHNITT BESITZEN, SIND DIE INNNKANTEN MIT EINEM RADIUS VON NICT WENIGER ALS 20 MM ABZURUNDEN. BEIM RECHTECKIGEN QUERSCHNITT MULLS DAS MAXIMALE VERHALTNIS ZWIsCHEN DEN SEITEN ≤ 1,5 BETRAGEN.

Ein zu kleiner Querschnitt führt zu einer Verringerung des Zugs. Wir empfehlen eine Mindesthöhe von 4 m.

VERBOTEN sind, da sie den ordnungsgemaien Betrieb des Gerats beeintrachtigen: Eternit, verzinkter Stahl, raue und porse Innenflächen.

In Abbildung 1 sind einige Lösungsbeispiele wiedergegeben.

UM EINE KORREKTE INSTALLATION ZU GEWAHRLEISTEN, MUSSEN DIE AUF DER TECHNISCHEN TABELLE ANGEGEBEN ABMESSAGENS DES RAUCHABZUGS EINGEHALTEN WERDEN; IM FALL VON VERSCHIEDEN N GROSSEN, RAUCHABZUG GEMASS DEN VORGABEN DER NORM EN 13384-1 DIMENSIONIEREN.

DER VON IHREM RAUCHABZUG GESCHAFFENE ZUG MUSAUS AUSREICHEND, DARF ABER NICT TUBERMASSIG SEIN.

Ein zu grober Querschnitt des Rauchabzugs kann ein zu grobes Heizvolumen aufweisen und daher zu Betriebsproblemen des Gerats führen:

Um dies zu vermeiden, sollenn Sie denselben über die gesamte Höhe verhoren. Ein zu kleiner Querschnitt führt zu einer Verringerung des

Zugs.

ACHTUNG: IM HINBLICK AUF DEN ANSCHLUSS AN DEN SCHORNSTEIN UND BRENNBARE MATERIALIEN MULLS MAN DIE

BESTIMMUNGEN DER REGEL UNI10683 EINHALTEN. DER RAUCHABZUG MULL DURCH GEEIGNETE ISOLIERUNG ODER

EINEN LUFTZWISCHENRAUM VON ENTFLAMMBAREN ODER BRENNBAREN MATERIALIEN ANGEMESSEN ENTFERN

GEHALTEN WERDEN. (siehe ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS).

SCHORNSTEINPOSITION

DER ZUG DES RAUCHABZUGS HÄNGT AUCH VON DER EIGNUNG DES SCHORNSTEINS AB.

ESISTUNERLASSLICH, DASS DERAUSGANGSQUERSCHNITTEINES HANDWERKLICH GEBAUTEN SCHORNSTEINS MEHR ALS DAS ZWEIFACHE DES INNENQUERSCHNITTS DES RAUCHABZUGSBETRAGT (Abbildung 2).

Der Schornstein muss immer den Dachfirst überragen und muss daher die Ableitung auch bei Wind gewährleisten Abbildung 3.

Der Schornstein muss folgenden Anforderungen entsprechen:

• Der innere Querschnitt muss dem des Kamins entsprechen.
• Der Ausgangsnutzquerschnitt muss doppelt so groß wie der innere Querschnitt des Rauchabzugs sein.
• Er muss so!");
• Er muss leicht inpizierbar sein, um eventuelle Instandhaltungs- und Reinigungsverfahren zu erhögblichen.

ANSCHLUSS AND DEN SCHORNSTEIN

Die Geräe mit selbstschliebender Tur (1) müssen - außer beim Nachfullen von Brennstoff und der eventuellen Entfernung der Asche - unbedingt mit geschlossener Feuerraumtur betrieben werden.

Die Geräe ohne automatische Turschliebung (2) müssen an einen eigenen Rauchabzug angeschlssen werden. Der Betrieb mit offener Türt ist nur unter Beaufsichtigung zulässig.

DAS VERBINDUNGSROHR ZUM ANSCHLUSS AN DEN KAMIN MUSS SO KURZ WIE MOGLICH SEIN, UND DIE VERBINDUNGSSTellen DER EINZELNEN ROHRE MUSSEN HERMETISCH SEIN.

DER ANSCHLUSS AN DEN KAMIN MUSS MIT STABILEN UND ROBUSTEN ROHREN, MULLS SAMTLICHEN GELTENDEN UND VOM GESETZ VORGESEHENEN NORMEN UND VORSCHRIFTEN ENTSPRECHEN, ERFOLGEN.

Das Rauchabzugsrohr muss hermetisch am Kamin befestigt werden. Der Innendurchmesser des Verbindungsrohrs muss dem Außendurchmesser des Rauchabzugsstutzens des Heizungsvprodukt entsprechen. Dies gewährleisten Rohre nach DIN 1298.

ACHTUNG: IM HINBLICK AUF DEN ANSCHLUSS AN DEN SCHORNSTEIN UND BRENNBARE MATERIALIEN MULLS MAN DIE BESTIMMUNGEN DER REGEL UNI10683 EINHALTEN. DER SCHORNSTEINROHR MULLS VON ENTZUNDLICHEN UND WARMEEMPINDLICHEN MATERIALAEN DURCH EINE PASSENE ISOLIERUNG ODER EIN LUFTZWISCHENRAUM ENTFERNT SEIN. MINDESTE SICHERHEITSABSTANDE 25 CM

Der Unterdruck des Kamins (ZUG) muss mindestens - Pascal (siehe Kap. TECHNISCHE PROTOKOLLE). Die Messung muss immer bei warmer Ausrüstung staatfinden (Nennwärmeleistung).

Wenn der Unterdruck 17 Pa (=1.7 mm Wasseräule) überschreitet, ist es notwendig,ihn durch die Installation eines zusätzlichen Zugreglers zu verringern (Drosselklappe) am Abzugserhr oder im Schornstein verringgert werden, laut den geltenden Vorschriften.

FÜR EIN EINWANDFREIES FUNKTIATIONIEREN DES GERÄTS IST ES ERFORDERLICH, DASS AM INSTALLATIONSORT GENÜGEND VERBRENNUNGSLUFT ZUGEFUHRT WIRD (siehe Abschnitt BELÜFTUNG DER INSTALLATIONSRAUME).

ANSCHLUSS AN DEN RAUCHABZUG EINES OFFENEN KAMINS

Der Rauchkanal ist der Rohrabschnitt, der das Heizungsprodukt mit dem Rauchabzug verbindet. Bei der Verbindung sind diese einfachen, aber außerst wichtigen Grundsätze zu beachten:

• AUF KEINEN FALL DARF EIN RAUCHKANAL BENUTZT WERDEN, DER EINEN GERINGEREN DURCHMESSER ALS DIE AUSGANGSMANSCHETTE HAT, MIT DEM DAS HEIZUNGSPRODUKT AUSGESTATTET IST.
  JEDER METER EINES HORIZONTALEN VERLAUFS DES RAUCHKANALS VERURSACHT EINEN MERKLICHEN LASTVERLUST, DER GEGBENENFALLS DURING EINE ERHOHUNG DES RAUCHABZUGS AUSZUGLEICHEN IST;
  DER HORIZONTALE ABSCHNITT DARF IN KEINEM FALL 2M ÜBERSCHREITEN (UNI 10683);
  JEDER BOGEN DES RAUCHKANALS VERRINGERT DEN ZUG DES RAUCHABZUGS ERHEBLICH, WAS GEGBENFALLS DURING DESSEN ANGEMESSENE ERHOHUNG DES RAUCHABZUGS AUSZUGLEICHEN IST.
• DIE NORM UNI 10683 - ITALIA SIEHT VOR, DASS ES IN KEINEM FALL MEHR ALS 2 BOGEN ODER RICHTUNGSÄNDERUNGEN - EINSCHLIESLLICH DER MUNDUNG IN DEN RAUCHABZUG - SEIN DURFEN.

Wen der Rauchabzug eines offenen Kamins benutzt werden soll, muss die Haube unter der Stelle der Einmundung des Rauchkanals hermetisch verschlossen werden (Pos. A Abbildung 5).

Wen der Rauchabzug zu groß ist (z.B. 30x40 oder 40x50 cm), mus er mit einem Rohr aus rostfrei stahl von mindestens 200mm Durchmesser verrohr werden (Pos. B), wobe darauf zu achten ist, den verbliebenen Raum zwischen dem Rohr und dem Rauchabzug unmittelbar unter dem Schornstein fest zu schlieben (Pos. C).

BELÜFTUNG DER INSTALLATIONSRÄUME

DA DIESE HEIZUNGSGERÄTE IHRE VERBRENNUGLUFT AUS DEM INSTALLATIONSRAUM ERHALTEN, IST ES VERBINDLICH, DASS IN DIESEN RAUM EINE AUSREICHENDE LUFTMENGE ZUGEFühRT WIRD. IM FALLE VON HERMETISCH DICTEN FENSTERN UND TÜREN (Z.B. NACH DEM KRITERIUM DER ENERGIEERSPARNIS GBAUTE HÄUSER) IST ES MÖGlich, DASS DER EINTRITT VON FRISCHLUFT NICT MEHR GESICHERST IST, WAS DEN ZUG DES GERÄTS, IHR WOHLBEFINDEN UND IHRE SICHERHEIT BEEINTRACHTIGT.

UM DEN GUTEN BETRIEB DER AUSRUSTUNG ZU GEWHRLEISTEN, IST ES VERBINDLICH, DASS ES IN DEN AUFSTELLUNGSRAUM AUSREICHENDE LUFT FÜR DIE VERBRENNUONG UND DIE WIEDERSAUERSTOFFANREICHERUNG DES RAUMES SELFST ZUGEFühRT WIRD.

Das bedeutet, dass es möglich sein muss, dass die Luft für die Verbrennung durch zweckmäßige mit dem Außen communizierende Öffnungen auch bei geschlossenen Fenstern und Turen umlaufen kann.

Die Luftzuleitungen müssen folgende Anforderungen erfüllen:

SIE MUSSEN DURCH ROSTE, METALLGITTER USW. GESCHUTZT SEIN, OHNE DASS DADURCH DER FREIE LÜFTUNGSQUERSCHNITT REDUZIER T WIRD;
SIE MUSSEN SO AUSGEFUHRT SEIN, DASS DIE WARTUNGSARBEITEN MOGLICH SIND;
SIE MÜSSEN SO ANGEORDNET SEIN, DASSIE NICT VERSTOPFEN KÖNNEN;
- DIE ABZUGSHAUBEN, DIE IM SELBEN RAUM WO DAS GERÄT INSTALLIERT IST, KÖNNEN DIE FUNKTION DES GERÄTES NEGATIV BEEINFLUSSEN (BIS HIN ZUM RAUCHAUSTRITT IN DIE WOHNRAUME TROTZT GESCHLOSSENER FEUERRAUMTUER). DAHER DÜRFEN KEINEN UMSTände Gleichheit mit DEM GERÄT BETRIEBEN WERDEN.

Der Zustrom von sauberer und nicht verunreinigter Luft kann auch aus einem am Installationsraum angrenzenden Raum erfolgen (indirekte Beluftung), sofern diese Zufahr frei über permanente Öffnungen staatfindet, die nach außen führen.

DER ANGRENZENDE RAUM DARF NICT ALS GARAGE ODER LAGER FÜR BRENNBARE STOFFE BENUTZT WERDEN, NOCH FÜR TATIGKEITEN, DIE BRANDGEFAHR MIT SICH BRINGEN, ODER ALS BAD, SCHLAFZIMMER ODER GEMEINSCHAFTSRAUM DES GEBÄUDES.

Die Belüfung gilt als ausreichend, wenn der Raum Luftzuleitungen entsprechend der Tabelle aufweist:

Gerätekategorie Bezugsnorm		Prozentanteil des freien Öffnungssquerschnits hinsichtlich des Rauchgasauslassquerschnits des Geräts	Freier Mindestöffnungswert der Belüftungsleitung
Kamine UNI EN 1322	29 50% 200 cm2
Öfen UNI EN 13240	50% 100 cm2
Küchenherde UNI EN 1	2815 50% 100 cm2

DIE INSTALLATION IN RÄUMEN MIT BRANDGEFAHR IST VERBOTEN. AUSSERDEM VERBOTEN IST DIE INSTALLATION IN RÄUMEN FÜR WÖHNZWECKE IN DENEN DER VOR ORT GEMESSENE UTERDRUCK ZWISCHEN AUSSEN- UND INNENRAUM GROSSER ALS 4 PA - BEZUG FÜR ITALIEN GEMÄSS NORM UNI 10683.

SAMTliche GESETZE UND VORSCHRIFTEN, DIE AUF LANDES-, REGIONAL-, PROVINZ- UND GEMEINDEEBENE IN DEM LAND GELTEN, IN DEM DAS GERAT INSTALLIERT WIRD, MUSSEN EINGEHALTEN WERDEN.

ZULÄSSIGE / UNZULÄSSIGE BRENNSTOFFE

Der zulässige Brennstoff ist Scheitholz. Es sind ausschließlich Klötze von trockenem Holz anzuwenden (Wassergehalt max. 20%). Man sollte maximal 2 oder 3 Scheitholz laden. Die Holzstücke sollen eine Länge von etwa 20-30 cm und einen Kreis von maximal 30-35 cm haben. DAS NICTGEHARZTE GEPRESSTE SCHEITHOLZ MULLS VORSICHTIG GEBRAUCHT WERDEN, UM FÜR DIE AUSRÜSTUNG SCHÄDLICHEN ÜBERHEIZUNGEN ZU VERMEIDEN, DA SIE EINEN HOHEN HEIZWERT HABEN.

Das als Brennstoff angewandte Holz muss einen Feuchtigkeitsgehalt unter 20% aufweisen und muss in einem trockenen Raum gelagert werden. Das feuchte Holz macht die Anfeuerung schwieriger, dess eine gröbene Menge von Energie notwendig ist, um das vorhandene Wasser verdampfen zu halten. Der Feuchtigkeitsgehalt weist zudem den Nachteil auf, dass das Wasser bei der Temperaturskenung sich früher in der Feuerstelle, und demzufolge im Schornstein, kondensiert, was bedeutende Russablagerungen verursacht. Demzufolge besteht das mögliche Brandrisiko vom Ruß. Das frische Holz enthaltetta 60% von H_2O demzufolge ist sie davon nicht geeignet, verbrennt zu werden. Solches Holz ist in einem trockenen und belufteten Raum (zum Beispiel unter einem Schutzdach) fur mindestens zwei Jahren vor der Anwendung zu lagern. UTER AnderEN KONNEN FOLGENDE STOFFEN NICT VERBRANNT WERDEN: KOHL, HOLZABCSNHITTE, GEFALLEN STUCKE VON RINDE UND TAFELN, FEUCHTES HOLZ ODER MIT LACK BEHAVENDLTES HOLZ, KUNSTSTOFFMATERIALEN; IN DIESEM FALL VERFALLT DIE GARANTIE UBER DIE AUSRUSTUNG.

PAPIER UND PAPPE DURFEN AUSSCHLIESSLICH FÜR DIE ANFEUERUNG GEBRAUCHT WERDEN.

DIE VERBRENNUONG VON ABFALLENIST VERBOTEN; AUSSERDEM WURDE DABEI DER GERAT UND DAS SCHORNSTEINROHR BESCHÄDIGT WERDEN, MAN WÜRDE DIE GESUNDHEIT GEFÄHRDEN UND DIE NACHBARN MIT GERUCHSBELASTIGUNG BELASTEN.

Holz ist kein langandauerndes Brennmittel, aus thisem Grund ist ein kontinuierliches Heizen während der Nacht, nicht möglich.

Typ kg/mc kWh/kg Feuchtigkeit 20%
Buchen 750 4,0
Zerreichen 900 4,2
Ulme 640 4,1
Pappel 470 4,1
Laerche * 660 4,4
Rottanne * 450 4,5
Waldkiefer * 550 4,4

• HARZIGE HÖLZER SIND NICT EMPFEHLENSWERT

WICHTIG: DIE STANDIGE UND DAUERNDE VERWENDUNG VON AROMATISCHOLREICHEN HOLZ (EUKALYPTUS, MYRTE ETC.), WIRD EINE SCHNELLE BESCHÄDIGUNG (ABSPALTUNG) DER GUSSTEILEN DES GERÄTES VERURSACHEN.

Die angegebenen technischen Daten wurden unter Verwendung von Klasses, A1 Buchenholz nach UNIENISO 17225-5 und Luftfeuchigkeit unter 20% erhalten. Die Verwendung von anderen Holzarten konnte spezifische Anpassungen erfordern und konnte das Erreichen von verschiedenen Leistungen führen.

ANFEUERUNG

WICHTIG: Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Beluftung des Raums geschichert sein. Beim ersten Anfeuern empfehlen wir, eine geringe Brennstoffmenge in den Ofen zu geben und die Heizleistung des Produkt langsam zu erhöhen. DIE ANWENDUNG ALLER FLUSSIGEN STOFFE,Wie ZUM BEISPIEL ALKOHOL, BENZIN, ERDOL UND AHNLICHE,IST VERBOTEN. NIE DIE AUSRUSTUNG EINSCHALTEN, WENN ES BRENGGASE IM RAUM GIBT.

Um die erstige Anzündung der mit hochtemperaturbestandigen Lacken gehandelten Produkte richtig auszuführen, sollen den Sie Folgenden wisen:

Die Konstruktionswerkstoffe für die betreffenden Produkte sind sehr unterschiedlicher Art, Denn sie bestehen aus Bauteilen aus Gusseisen, Stahl, Schamotte und aus Kacheln.
- Das Ofengehause wird sehr entsprechenden Temperaturen ausgesetzt: Je nach Bereich werden Temperaturunterschiede zwischen 300^ und 500^ gemessen.
- Während seiner Lebensdauer wird der Ofen im Laufe ein und desselben Tages wechselnden Zyklen unterworfen, bei denen er angezündet und abkühlen setzen wird. Je nach Jahreszeit kann der Ofen zudem sehr intensiv genutzt werden oder)sagar ganz ruhen.
- Bevor der neue Ofen als gaz ausgetrocknet betrachtet werden kann, muss er verschiedene Anfeuerungszyklen unterworfen werden, damit alle Materialien und der Lack die entsprechliche Beanspruchung bei Erhitzen und Abkühlen abschlussen können.
- Insbesondere kann anfangs der typische Geruch von Metall, das großer Hitze ausgesetzt wird, sowie von frischem Lack wahrgenommen werden.

Daher ist es sehr wichtig, dass Sie folgende Hinweise beim Anzünden befolgen:

1. Sorgen Sie für verstärkte Frischluftzufuhr zu dem Aufstellraum des Ofens.
2. Bei den ersten Anzündvorgängen nicht zuviel Brennstoff -etwa die Hälfte der in der Anleitung angegebenen Menge- in die Brennkammer einfüllen und die Verbrennungsluftschieber kleiner als in der Bedienungsanleitung angegeben einstellen. Den Ofen mindestens 6-10 Stunden ununterbrochen in Funktion halten.
3. Diesen Vorgang sollenn Sie, je nach der Ihnen zur Verfugung stehenden Zeit, mindestens 4-5 mal oder auch haufter wiederholen.

4. Danach sollenen sie langsam immer mehr Brennstoff in den Ofen einfullen (wobei jeder niemals die in der Betriebsanleitung angegebene Hochstfumenge überschritten werden davon). Weiter sollenen Sie das Feuer im Ofen möglichst lange brennen halten, so dass weniger n in der ersten Zeit des Gebrauchs kurze Anzund- bzw. Abkuhlzeiten vermieden werden.

5. WAHREND DER ERSTEN INBETRIEBNAHME SOLLTHEN KEINE GEGENSTANDE Auf DEM OFEN, INSBSONDERE Auf LACKIERTEM FLÄCHEN, ABGESTELLT WERDEN. DIE LACKIERTEM FLÄCHEN SOLLTHEN BEIM ANHEIZEN NICT BERUHRT WERDEN.

6. Sobald der Ofen wie der Motor eines Autos „eingelaufen" ist, können Sie ihn regelmäßige einsetzen, damit sollen den Sie noch plötzliches starkes Erhitzen mit übermöglicher Ofenfüllung vermeiden.

Um das Feuer anzuzünden, wird es empfohlen,kleinen Holzleisten oder andere vermarktete Anfeuerungsmittel anzuwenden.

Die Luftöffnungen (primär und sekundär) sind zusammen zu öffnen (auch die eventuell Anzündschieber und an dem Rauchgasrohr vorhandene Drosselklappe ist zu öffnen). Wenn das Holz brennt, können andere Brennstoffe nachgeführt werden und die Verbrennungsluft nach den Vorgaben des: siehe Kap. TECHNISCHE BESCHREIBUNG.

NIE DEN OFEN ÜBERLASTEN (siehe Kap. TECHNISCHE BESCHREIBUNG / Verbrauch pro Stunde). ZUVIEL BRENNSTOFF UND ZUVIEL VERBRENNUGLUFT KÖNNEN ÜBERHITZUNG VERURSACHEN UND DEN OFEN BESCHÄDIGEN. ÜBERHEIZUNGSSCHADEN WERDEN DURING DIE GARANTIE NICT GEDECKT. LASSEN SIE DEN OFEN WAHREND DIESER ANBRENNPHASE NICT UNBEAUFSICHTIGT.

EMISSIONSARMES ANFEUERN

Die rauchlose Verbrennung ist eine Anfeuermethode, womit die Schadstoffemissionen erheblich gesenkt werden. Das Holz brennt darauf schrittweise von oben nach unten ab, auf diese Weise lauft der Verbrennungssprozess langsamer ab und kann better kontrolliert werden. Die entstehenden Gase stromen durch die heiße Flamme und verbrennen fast vollständig.

Legen Sie die Holzscheite in ausreichendem Abstand voneinander wie abgebildet in den Feuerraum, wie in der Abbildung 7 abgebildet.

Ordnen Sie die dickeren Holzsche iten und die dunneren oben, bzw. in schmalen und hohen Brennkammern stehend an. Platzieren Sie das Anfeuermodul oben auf den Brennholzstapel, die ersten Scheite des Modus im rechten Winkel zum Stapel.

ANFEUERMODUL. DIESES ANFEUERMODUL ERSETZT PAPIER ODER KARTON.

Sie brauchen vier 20 cm Lange Holzscheite mit einem Querschnitt von 3 x 3 cm Abbildung 7. Setzen Sie die vier Anfeuerscheite kreuzweise undquer zum Brennholzstapel auf denselben. In die Mitte des Moduls legen Sie die Anzündhiffe, wie zum Beispiel wachsgtränkte Holzwolle. Ein Streichholz genugt, um das Feuer anzufachen.

Es kann auch dünneres Anfeuerholz verwendet werden: in thisem Fall sind mehr Scheite erforderlich.

Lassen Sie die Abgasklappe und den Verbrennungsluftregler offen. Lassen Sie den Verbrennungsluftregler nach dem

Anfeuern in der auf der dargestellen Position:

BRENNSTOFF PRIMÄRLUFT SEKUNDÄRLUFT TERTIÄRLUFT
Holz ZU 1/2 AUF	Voraustarierte

WICHTIG:

• Legen Sie zwischen zwei vollständigen Fällungen kein Holz nach.
• Drosseln Sie das Feuer nicht durch Schlieben der Luftklappen.
  Durch die regelmäßige Reinigung durch einen Schornsteinfeger wird die Feinstaubemission reduziert.
• These Angaben stammen von HOLZENERGIE SCHWEIZ www.energia-legno.ch

NORMALER BETRIEB

Nach dem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und darauf Überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen (siehe Kap. TECHNISCHE BESCHREIBUNG). MAN DARF IMMER DEN PRODUCKTE MIT GESCHLOSSENER TUR BENUTZEN, UM DIE UBERHITZUNGSSCHADEN ZU VERMEIDEN (SCHMIEDEEFFEKT). DIE MISSACHTUNG DIESER REGEL VERURSACHT DEN VERFALL DER GARANTIE.

Aus Sicherheitsgründen müssen Geräte mit selbstschliegender Tur (Bauart 1), außer beim Nachlegen von Brennstoff und dem eventuellen Entfernen der Asche, zwingend mit geschlossenem Feueraum betrieben werden.

Geräe ohne selbstschliebende Turen (Bauart 2) müssen an einen eigenen Schornstein angeschlossen werden. Der Betrieb mit offener Tur ist nur unter Aufsicht zulässig.

WICHTIG: AUS SICHERHEITSGRUUNDEN KANN DIE FEUERRAUMTUR NUR BEIM NACHLEGEN VON BRENNSTOFF GEOFFNETWERDEN. DER FEUERRAUM MULLS BEI DEM BETRIEB ODER BEIDEN ABKUHLZEITEN GESCHLOSSEN BLEIBEN.

Mit den auf der Ofenfront angebrachten Luftschiebern wird die Wärmeabgabe der Feuerstelle eingestellt. Sie sind je nach Wärmebedarf zu öffnen. Die Beste Verbrennung (geringste Emission) wird erreicht, wenn beim Nachlegen des Holzes der Großteil der Verbrennungsluft durch den Sekundärluftregler.

DER HERD DARF NIE UBERLADEN WERDEN. ZU VIEL BRENNSTOFF UND ZU VIEL VERBRENNUGLUFT KONNEN ZUR UBERHITZUNG Führren UND DAHER DEN OFEN BESCHÄDIGEN. DURING UBERHITZEN VERURSACHTE SCHÄDEN SIND Nicht DURING DIE GARANTIE GEDECKT. DER OFEN MUSS DAHER IMMER BEI GESCHLOSSENER (HERUNTERGESCHOBENER) TÜR BETRIEBEN WERDEN, UM FUNKENFLUG ZU VERMEIDEN.

Die Regelung der Einstellvorrichtungen, welche fur die Erzielung der Nennwärmeleistung mit einem Unterdruck am Schornstein von 12 Pa (1,2 mm Wassersäule) notwendig ist, ist die folgende: siehe Kap. TECHNISCHE BESCHREIBUNG.

NEBEN DER EINSTELLUNG DER LUFT FÜR DIE VERBRENNUUNG, DIE VERBRENNUNGSINTENSITÄT UND DEMZUFOLGE DIE WärMELEISTUNG IHRER AUSRUSTUNG IST VOM SCHORNSTEIN BEEINFLUSST. EIN GUTER SCHORNSTEINZUG ERFORDERT EINE VERRINGERE EINSTELLUNG DER LUFT FÜR DIE VERBRENNUUNG, WAHREND EIN DURFTIGER ZUG ERFORDERT MEHR EINE PRAZISE EINSTELLUNG DER LUFT FÜR DIE VERBRENNUING.

Um die gute Verbrennung zu prufen, kontrollieren, ob der vom Schornstein hersausströmende Rauch durchsichtig ist.

Wenn der Rauch weiß ist, bedeutet das, dass die Ausrüstung falsch eingestellt ist, oder dass das Holz zu nass ist; Wenn dagegen der Rauch grau oder schwarz ist, bedeutet das, dass die Verbrennung nicht vollkommen ist (eine größere Menge von Sekundärluft ist notwendig).

ACHTUNG: WIRD BRENNSTOFFAUF DIE GLUT GELEGT, WENN KEINE FLAMME VORHANDEN IST, KONNTE DIEZ U EINER VERSTARKTEN RAUCHENTWICKLUNG FUHREN. SOLLTE DIES PASSIEREN, KONNTE SICH EIN EXPLOSIVES GAS-LUFT-GEMISCH BILDEN UND IM EXTREMFALL KONNTE DIES EINE EXPLOSION NACH SICH ZIEHEN. AUS GRUNDEN DER SICHERHEIT EMPFIEHLT ES SICH, EINE ERNEUTE ZUNDUNG DURCHZUFUHREN UND DAZU KLEINE HOLZLEISTEN ZU VERWENDEN.

BACKEN (wENN ANwESEND)

Mit Hilfe der Verbrennungsluftzuführung kann die Backraumtemperatur beeinfluit werden. Ein ausreichender Schornsteinzug und gut gereinigte Heizgaszüge um den Backraum herum sind für ein gutes Backergebnis wichtig.

Die Backrost und die Fettpfanne konnen auf verschieden Ebenen eingeschoben werden. Hohe Kuchen und große Braten werden auf der untersten Schiene eingeschoben. Flache Kuchen und Gebäck auf der mittleren Schiene. Die obere Schiene kann zum Nach-bzw. Überbacken genutzt werden (siehe Kap. Technische Beschreibung - ZUBEHÖR).

WENN MAN SEHR FEUCHTE SPEISEN KOCHT, WIE FRUCHTTORTEN ODER OBST, ENTSTEHT SEHR VIEL KONDENSATIONSWASSER.

BEIM KOCHEN KANN WASSERDAMPF ENTSTEHEN DER SICH DANN IN FORM VON TROPFEN Auf DER OBERSEITE ODER SEITLICH AN DER TÜR LAGERT.

Es handelt sich um ein physikalisches Phenomen. Das kurze und vorsichtige Öffnen der Tur (1 oder 2 mal, öfters im Falle von längeren Kochzeiten) kann den Dampf aus dem Backraum raus halten und damit die Kondensation reduzieren.

BETRIEB IN den ÜBERGANGSPERIODEN

WAHREND DER UBERGANGSZEIT, D. H. BEI HOHEREN AUSSENTEMPERATUREN, KANN ES BEI PLOTZLICHEM TEMPERATURANSTIEG ZU STÖRUNGEN DES SCHORNSTEINEINZUGS KOMMEN, SODASS DIE ABGASE NICT VOLLSTÄNDIG ABGEZOGEN WERDEN. DIE ABGASE TRETEN NICT MEHR VOLLSTÄNDIG AUS (INTENSIVER GASGERUCH). In thisem Fall, das Gitter öfter schütteln und die Luft für die Verbrennung erhöhen. Legen Sie dann eine geringere Brennstoffmenge nach und sorgen Sie darüber, dass diese Schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

KONTROLLIEREN SIE SCHLIESSLICH, OB ALLE REINIGUNGSOFFNUNGEN UND DIE KAMINANSCHLUSSE DICTSIND.

IM ZWEIFELSFALL VERZICHTEN SIE AUF DEN BETRIEB DES KAMINOFENS.

WARTUNG UND PFLEGE

Die ANWEisUNGENimmERINGRossTmogLichERsichERHeiT AUsFuhREN!

SICHERSTELLEN, DASS DER STECKER DER STROMVERSORGUNG HERAUSGEZOGEN IST (WENN ANWESEND).
ALLE BAUTEILE DES WARMEGENERATORS MUSSEN ABGEKUHLT SEIN.
DIE ASCHE MUSS VOLLSTÄNDIG KALT SEIN.
IM RAUM MUSS WAHREND DER REINIGUNG DES GERÄTS EINE AUSREICHENDE LUFTZIRKULATION GEWÄHRLEISTET SEIN.
EINE SCHLECHTE REINIGUNG BEEINTRACHTIGT DIE ORDNUNGSGEMASSE FUNKTIONSWEISE UND DIE SICHERHEIT!

REGELmassiGE REiNiGUNG DURch DEN BENUTzER

Die regelmäßigen Reinigungsvorgänge müssen gemäß dem vorliegenden Gebrauchs- und Wartungshandbuch sorgfältig ausgeführrt werden, nachdem die in this sem angegebenen Anweisungen, Prozeduren und Zeitabstände gelesen wurden.

DER AUSSENLUFTEINLASS MINDESTENS EINMAL IM JAHR PRUFIN, UND IHN REINIGEN. DER SCHORNSTEIN MULLS REGELMÄSSIG VOM SCHORNSTEINFEGER GEKEHRT WERDEN. Lassen SIE VON IHREM GEWÖHNLICHEN SCHORNSTEINFEGER DIE ORDNUNGSGEMÄsse INSTALLATION DES GERÄTS UND DIE VERBINDUNG MIT DEM SCHORNSTEIN UND DER BELÜFTUNG ÜberPRUFIN.

WichTiG : DiE WARTUNG UND PFLEGE mUss AUsschLiEssLich BEI KALTER AUsRusTUNG AUsGEFuHRT WERDEN. Es

dürfen ausschließlich Ersatsteile benutzt werden, die ausrücklich von der La NORDicA s.p.A. genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Handler. AN DEm GERäT DüRFEN KEINEVERÄNDERUNGEN VORGENOmmEN WERDEN!

REiNiGUNG DEs GLAsEs

Über einen spezifischen Sekundär Luftengang wird der Verschmutzen der Scheibe sehr verzögt, kann aber bei Festbrennstoffen (überhaupt mit feuchtem Holz) nie ausgeschlossen werden und stellt keinen Mangel dar!

WichTiG: Die GLAsREiNiGUNG isT NUR UND AUsschLiEssLich BEi KuhLER AUsRusTUNG AUszUFuhREN, Um DiE ExPLOsiON DEs GLAsEs sELBsT zU VERmEiDEN.

Für die Reinigung konnen spezifische Produkte verbraucht werden, oder mit einem befeuchteten in der Asche eingetauchten Zeitungspapierball das Glas reinigen.

KEINE TuchER UND schEUERNDE ODER chEmisch AGGREssiVE miTTEL VERWENDEN.

Das richtige Anfeuern, die Verwendung der geeigneten Art und Menge an Brennstoff, die korrekte Einstellung des Sekundärluftreglers, der ausreichende Kaminzug und das Vorhandsein von Verbrennungsluft sind für eine optimale Funktionseise des Produkte und für die Glassauberkeit unerlässlich.

BREchen VON GLAsER: Die Glaser sind aus Keramikglas und deswegen bis 750^ wärmebeständig Sie sind nicht für Thermischenschock anfällig. Das Brechen kann nur von Mechanischenschock verursacht werden (Stöbe, starke Schliebung der Tur etc.). DAs ERsATzTEiL ist DAhER NichT Auf GARANTie.

REiNiGUNG DEs AschENKAsTEN

Alle Ausrustungen haben ein Feuerstellegitter und einen Aschenkasten für die Aschensammlung Abbildung 8. Es wird empfohlen, periodisch den Aschenkasten zu entleeren, als auch zu vermeiden, dass er vollkommen voll wird, um das Gitter nicht überzuheizen. Außer dem wird es empfohlen, immer 3-4 cm von Asche in der Feuerstelle zu halten.

VORsicht: Die VON DER FEUERsTELLE ENTFERNTEN AschEN siND IN EINEm BEHALTER AUs FEUERFEStmATERiAl miT EINEm DichTEN DEcKEL AufzUBEWAhREN. DER BEHALTER ist Auf EINEm FEUERFEStEN BODEN WEIT VON BRENNBAREN sTOFFEN Bis zUR VOLKOMmENEN LösCHUNG DER AschEN zu sTELLEN.

REiNiGUNG DEs schORNsTEiNROhREs

Das richtige Anfeuern, die Verwendung der geeigneten Art und Menge an Brennstoff, die korrekte Einstellung des Sekundäluftreglers, der ausreichende Kaminzug und das Vorhandsein von Verbrennungsluft sind für eine optimale Funktionseiste Produkte und für die Glassauberkeit unerlässlich. DIE AUSRUSTUNG SOLLTE MINDESTENS EINMAL IM JAHR ODER JEDES MAL, DASS ES NOTWENDIG IST, VOLLKOMMEN GEREINIGT WERDEN. EINE UBERTRIEBENE ABLAGERUNG VON RUSS KANN STÖRUNGEN BEI ABGASABZUG UND BRAND IM SCHORNSTEINROHR VERURSACHEN.

Die REiNiGUNG mUss AUsschLiEssLich BEi KALTER AUsRusTUNG AUsGEFuhrRT WERDEN.

DIESER VORGANG SOLLTE VON EINEM SCHORNSTEINFEGER AUSGEFUHRT WERDEN, DER GLEICHZEITIG EINE DURCHSICHT AUSFuhren KANN.

Während der Reinigung sind von der Ausrüstung der Aschenkasten, die bewegliche Rückseite und das Abgasablenklech zu entfernen, um den Russfall zu Reinigung. Um das Ablenklech Herauszuziehen, reicht es aus, es von hinten zu haben und von vorne herauszuziehen. Nach der Reinigung ist das Ablenklech in seinem Sitz wiederzustellen (Abbildung 9).

VORsicht: DER mANGEL AN ABLENKBLEch VERURsAch EINE GROssE UNDERDRUcK, UND DEMzUFOLGE EINE zU schNELLE VERBRENNUG, EINEN UBERTRIEBENEN hOLzVERBRAUch miT DAzUGEHORENDER UBERhItzUNG DER AUsRusTUNG.

K AchELN (WENN ANWEEsEND)

Die La NORDicA s.p.A. Kacheln werden in hochstehender handwerklicher Arbeit gefertigt. Dadurch konnen sie Mikroporenbildung, Haarrisse und Farbunterschiede aufweisen. Gerade diese Eigenschaften sind ein Beweis davon, dass sie aus wertvoller handwerklicher Fertigung stammen. Email und Majolika bilden wegen ihres entsprechlichen Dehnungskaeffizienten Mikrorisse (Haarrisse), die ihre Echtheit beweisen.

ZUM REINIGEN DER KACHELN EMPFEHLEN WIR IHNEN, EIN WEICHES, TROCKENEST UCH ZU BENUTZEN; FALLs si iRGENDEiN REiNiGUNGsmiTTEL ODER EINE FLusiGKEiT BENUTzEN, KOnNTE LETzTERE IN DiE hAARRissE iINDRiGEN UND si DAUERND hERVORTRETEN LAssEN.

PRODUKTE miT TEiLEN AUs NATURsTEiN (WENN ANWEsEND)

DER NATURSTEIN MULLS MIT SEHR FEINEM SCHLEIFPAPIER ODER MIT EINER SCHLEIFSCHWAMM SAUBER GEMACHT WERDEN. KEIN REINIGUNGSMITTEL UND KEINE FLUSSIGKEIT VERWENDEN.

LAcKiERTE PRODUKTE (WENN ANWEsEND)

Nach einigen Jahren von Verwendung ist ein Farbenwechsel der lackierten Teile ganz normal. Dieses Phenomen ist durch die betrachtlichen Temperaturschwankungen, denen das Produkt im Betrieb ausgesetzt ist, und durch die Alterung des Lacks selbst mit dem Lauf der Zeit bedingt.

AchTUNG:VOR DER EVENTUELLEN ANBRINGUNG DES NEUEN LACKS, DIE OBERFLÄCHE SAUBER MACHEN UND ALLEN REST WEGRÄUMEN.

EmAiLLiERTE PRODUKTE (WENN ANWEsEND)

Zur Reinigung der lackierten Teile Seifenwasser oder andernfalls nicht abreibende oder chemisch aggressive Reinigungsmittel verwenden.

SEIFENWASSER UND REINIGUNGSMITTEL NACH DER SÄUBERUNG NichT TROCKNEN LASSEN, SONDERN SOFORT WEGRÄUMEN. VERWENDEN sIE KEINE METALLWOLLE ODER SCHLEiFPAPIERE.

VERchROMTE TEiLE (WENN ANWEsEND)

Sollten die verchromten Teile aufgrund von Überhitzung bläulich werden, können die mit einem geeigneten Reinigungsmittel abgeholfen werden. Schleifprodukte und Verdünncungen dürfen nicht benutzt werden.

WARTUNG UND PFLEGE DEs BAcKFAchEs WENN ANWEsEND

Um DiE moGLich BiLDUNG VON ROsT zU VERmEiDEN, EmPFEhLEN WiR FOLGENDEs:

• den Dampf aus dem Ofen heraustreten setzen, in dem kurz und vorsichtig die Tur geöffnet wird (1 oder 2 mal, öfter im Falle von längeren Kochzeiten) um die Kondensationsbildung zu vermeiden.
• Entfernen Sie das Essen aus dem Ofen einmal gekocht. Die Kuhlung der warmen Speisen in den Backofen ( unter 150^ ) ermöglich die Bildung von Kondensation;
• Nach dem Kochen, setzen Sie die Tur teilweise geöffnet, um jegliche Kondensation auszutrocknen
• Im Fall von Feuchtigkeit im Backfach, muss das Innere der Gusseisen Tur mit neutraler Vaseline behandelt werden wenn anwesend.
• Wiederholung der Behandlung mit Vaseline auf der Innenseite der Gusseisentür alle 3-6 Monate im Anbetracht der Benutzung des Backfaches.
• Bei Rost auf der Innenseite der Tur, entfern den sie thise mit Schleifmaterial und behandeln Sie die Oberflache aus Gusseisen mit neutraler Vaseline.

WIRERKLAREN IN ALLEINIGERVERANTWORTUNG, DASS DIE MATERIALEN DER TEILE, DIE FÜR DEN KONTAKT MIT LEBENSMITTELN VORGESEHEN SIND, FÜR DIE NAHRUNGSBENUTZUNG GEEIGNET SIND UND DER RICHTLINIER EN C N. 1935/2004 ERFULLLEN.

SOMMERPAUSE

Nach dem die Feuerstelle, der Kamin und der Schornstein gereinigt und damit alle Aschenrechte und sonstigen Rückstände entfern werden sind, alle Feuerraumturen und Luftschieber schlieben. Falls das Gerät vom Schornstein getrennt wird, muß die Öffnung im Schornstein geschlossen werden, damit andere am gleichen Schornstein angeschlossene Feuerstücke weiter Funktionieren können.

DER SCHORNSTEIN SOLLTE MINDESTENS EINMAL JAHRICH GEREINIGT WERDEN; DABEI STETS AUCH DER ZUSTAND DER DICTTUNGEN ZU UBERPRUfen. NUR WENN DIE DICTTUNGEN UNVERSEHRT SIND, KONNEN SIE EINE EINWANDFREIE FUNKTION DES GERATS GEWÄHRLEISTEN!

DIE DICHTUNGEN SOLLKEN DAHER ERSETZ TWERDEN, SOBALD SIE NICT MEHR EINWANDFREI SIND, D.H. NICT MEHR DICHT AM PRODUKTS ANLIEGEN.

SOLLTE DER RAUM, IN DEM DER PRODUKTS AUFGESELLT IST, FEUCHT SEIN, SO SIND ENTSPRECHENDE FEUCHTIGKEITSABSORBIERENDE SALZE IN DEN FEUERRAUM ZU GEBEN.

IDIE GUSSEISEnteile IM OFEN SOLLtEN MIT NEUTRALER VASELINE GESCHUZT WERDEN, WENN DEREN AUSSEHEN UBER LANGE ZEIT IN UNVERÄNDERTER SCHÖNHEIT ERHALTHEN BLEIBEN SOLL.

DIE ORDENTLICHE WARTUNG MUSS MINDESTENS EINMAL IM JAHR AUSGEFHRT WERDEN.

DER GENERATOR BENÖTIGT DURING DIE VERWENDUNG VON HOLZ ALS BRENNSTOFF EINEN JÄHRLICHEN WARTUNGSEINGRIFF, DER VON EINEM ZUGELASSENEN TECHNIKER UNDER AUSSCHLIÉSSlicher VERWENDUNG VON ORIGINAL-ERSATZTEILEN AUSGEFÜHRT WERDEN MÜSS.

DIE NICTBEACHTUNG KANN DIE SICHERHEIT DES GERÄTS BEEINTRACHTIGEN UND DAS RECHT AUF GARANTIE VERFALLEN LASSEN.

Mit der Bechtung der Häufigkeit der Reinigungen, die im Gebrauchs- und Wartungshandbuch beschrieben sind und vom Benutzer ausgehrt werden müssen, werden im Laufe der Zeit eine korrekte Verbrennung des Generators gewährleistet und eventuelle Störungen und/oder Fehlfunktionen vermieden, die weitere Eingriffe durch einen Techniker erfordern konnten.

DIE ANFRAGEN AUF ORDENTLICHE WARTUNGSEINGRIFFE FALLEN NICT UNDER DIE GARANTIE DES PRODUKTS.

DICHTUNGEN

Die Dichtungen gewährleisten die hermetische Dichteit des Produkts und folglich dessen einwandfrei Betrieb.

ES IST NOTWENDIG, DASS DIESE REGELMÄSSIG KONTROLLIERT WERDEN: IM FALL VON VERSCHLEISS ODER BESCHÄDIGUNG IST ES NOTWENDIG, SIE UMGEHEND ZU ERSETZEN.

DIese ARBEITEN SIND VON EINEM ZUGELASSENEN TECHNIKER AUSZUFHREN.

ANSCHLUSS AN DEN SCHORNSTEIN

JAHRLICH ODER JEDENFALLS IMMER, WENN SICH DIE NOTWENDIGKEIT ERGIBT, DIE ZUM SCHORNSTEIN FUHRENDE ROHRLEITUNG ABSAUGEN UND REINIGEN. WENN WAAGRECHTE ABSCHNITTE VORHANDEN SIND, MUSSEN DIE RUCKSTANDE ENTFERNT WERDEN, BEVOR DIESE DEN DURCHGANG DER RAUCHGASE VERSTOPFEN.

FESTstellUNG DER WÄRMELEISTUNG

Es gibt keine absolute Regel, welche die Berechnung der richtigen notwendigen Heizleistung gestattet. Diese Leistung hangt vom Raum an, der zu heizen ist, aber sie wird stark von der Isolierung beeinflusst. Durchschnittlich beträgt die für ein zweckmäßig isoliertes Zimmernotwendige Heizleistung 30 kcal/h per m³ (mit einer Außentemperatur von 0 °C).

Da 1 kW 860 kcal/h entspricht, konnen wir einen Wert von 35 W/m³ annehen.

Nehmen wir an, dass man einen Raum von 150m^3 (10 x 6 x 2,5 m) in einer isolierten Wohnung heizen will, so sind 150m^3 × 35W / m^3 = 5250W oder 5,25 kW notwendig. Als Haupteizung reicht demzufolge einen Ofen von 8 kW aus.

		Verbrennungssymbol		Erforderte Menge imVerhältnis zu 1 kg von trockenem Holz
		Verbrennungsidentifikation
Krafstoff Einheit kcal/h kW
Trockenes Holz (15 % Feuchtigkeit) kg 3600 4.2 1,00
Nasses Holz (50 % Feuchtigkeit) kg 1850 2.2 1,95
Briketts aus Holz kg 4000 5.0 0,84
Briketts aus Holz kg 4800 5.6 0,75
Normaler Anthrazit kg 7700 8.9 0,47
Koks kg 6780 7.9 0,53
Naturalgas m3 7800 9.1 0,46
Naphtha	L	8500	9.9 0,42
Elektrizität	kW/h	860	1.0 4,19

GARANTIEBEDINGUNGEN

1. Für alle Produkte gewährleistet die Firma La NORDICA S.p.A. innerhalb der Europäischen Gemeinschaft eine Garantie von 24 Monaten ab Kaufdatum.

Das Kaufdatum muss durch ein steuerrechtlich gültiges Dokument des Verkaufers (Quittung, Rechnung oder Transportschein) belegt werden, aus dem das gekaufte Produkt, das Kaufdatum und die Lieferung ersichtlich sind.

ACHTUNG: These Herstellergarantie ist kein Ersatz für die von den europäischen Normen zum Schutz der Endabnehmer vorgeschrieben Garantien.

Die Herstellergarantie beschrankt sich auf Italien und auf alle Gebiete der Europäischen Gemeinschaft, die vom technischen Kundendienstnetz des Herstellers gedeckt sind (nahere Informationen erhalten Sie über die Website www.lanordica-extraflame. com)

Sie beschränkt sich außer dem auf das Land, indem der Verbraucher wohnhaft bzw. anssig ist, unter der Bedingung, dass es sich um das gleiche Land handelt, in dem der Verkauf der Produkts der Firma La NORDICA S.p.A. seinen Rechts- bzw. Geschäftssitz hat.

These Bedingungen gelten nicht fur den Fall, dass das Produkt zu gewerblichen, wirtschaftlichen oder Unternehmenszwecken benutzt wird. In diesen Fällen gilt die Garantie nur 12 Monate nach dem Verkaufsdatum.

GARANTIE FÜR ITALIEN

Im Falle eines Fehlbetriebs des Produkts zu treffende Maßnahmen:

In der Betriebsanleitung prufen, ob der Fehlbetrieb auf eine falsche Anwendung der Produktfunktionen zurückzuführen ist. Sicherstellen, dass der Defekt zu den Fehlern gehört, auf die sich die Garantie erstreckt. Andernfalls gehen die Reparaturkosten voll zu Lasten des Endabnehmers. Bei allen Anlagen an den technischen Kundendienst immer folgende Informationen mitteilen: - Fehlerbeschreibung - Gerätemodell - Genaue Adresse - Telefonnummer

GARANTIE FÜR EUROPA

Im Falle eines Fehlbetriebs des Produkts zu treffende Maßnahmen:

In der Betriebsanleitung prufen, ob der Fehlbetrieb auf eine falsche Anwendung der Produktfunktionen zurückzuführen ist. Sicherstellen, dass der Defekt zu den Fehlern gehört, auf die sich die Garantie erstreckt. Andernfalls gehen die Reparaturkosten voll zu Lasten des Endabnehmers. Beantragen Sie einen Eingriff des technischen Kundendienst oder bitten Sie um die Anlage der technischen Kundendienstelle Ihres Handlers. Teilen Sie bei allen Anfragen folgende Informationen mit: Fehlerbeschreibung, Gerätemodell, genaue Adresse und Telefonnummer.

Für während der ersten 6 Monaten nach dem Verkauf des Produkts auftretende Konformitätsmängel hat der Endabnehmer Recht auf eine kostenlose Reparatur.

Vom 7. bis zum 24. Monat wird bei Feststellung eines Konformitätsmangels dem Endabnehmer nur die Anfahrtsgebühr in Rechnung gestellt. Die Arbeitskosten und die Kosten für eventuelle Ersatzteile übernimmt weiterhin der Handler.

1. Sollte der beanstandete Defekt auf externe Bedingungen bzw. Ereignisse zurückzuführen sein, die wir hier anhand einiger nicht erschöpfenden Beispiele auflisten, kann keine Garantie übernommen werden: ungenügende Leistung der Anlage; falsche Installierung bzw. Wartung durch Personal, das nicht über die im Land des Wohnsitzes des Endabehmers geltenden gesetzlichen Eigenschaften besitzt; Fahrlösigkeit; nicht vorschrifsmäßige Nutzung und mangelnde Pflege bzw. Nichtbeachtung von Bedienungsanleitung des Produkts, die Bestandteil des Verkaufsvertrags ist.

Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Produkt nicht auf bestimme Ursachen aufgrund von Produktionsfehlern zurückzuführen sind. Der Garantieanspruch erlischt, wenn die Fehler auf einen unwirksamen Rauchabzug im Sinne des im Land des Handlers geltenden Gesetzes zurückzuführen sind, wenn das Produkt nicht mit der notwendigen Sorgfalt behandelt wurde, bei versehentlichen Schäden, Transportschäden (Kratzer, Beulen usw), wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die nicht ermächtigt sind oder wenn der Endabnehmer selbst versucht, Reparaturen vorzunehmen. Für folgenden Verbrauchsmaterial wird keine Garantie gewährt: Dichtungen, keramische oder gehartete Scheiben, Gusseinverkleidungen und -gitter, feuerfeste Materialien (z.B. Nordiker o. Ä.), lackierte Teile, verchromte oder vergoldete Teile, Majolika, Griffe, Kohlenbecken und entsprechende Bestandteile. Bei den Hydro-Produkten wird der Wärmeauschafter nicht von der Garantie gedeckt, wenn nicht ein angemessener Kondensschaft-Kreislauf eingeplant wird, der eine Mindesttemperatur des Rückkaufs des Geräts von 55^ gewährleistet. Aus der Garantie ausgeschlossen sind ganz allgemein alle außeren Componenten des Produkts, auf die der Endabnehmer während des Einsatzes oder der Wartung direkt eingreifen kann, die einer Abnutzung bzw. Rostbildung ausgesetzt sind oder durch den Einsatz von aggressiven Reinigungsmitteln Flecken an den Stahlteilen aufweisen konnten.

Im Falle von fehlerhaften Angaben über Defekte, die bei der Prüfung durch einen autorisierten Fachmann festgestellt werden, wird der Eingriff voll zu Lasten des Endabnehmers geben.

1. Sollte es nicht möglich sein, die Konformitat durch die Reparatur des Produkts bzw. der Komponente wieder herzustellen, ist ein Ersatz erforderlich. Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzen Produkts bzw. Teils gilt.
2. Die Firma La NORDICA S.p.A. lehtne eine Verantwortung fur etwige Schaden ab, die direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren konnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzufahren sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Gerats betreffen, die auch von

unserer Webseite herunter geladen werden konnen.

1. Nicht von der Garantie gedeckt sind Eingriffe für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennstoffs o.ä.
2. Wird das Produkt in einer der von der Firma La NORDICA S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu konnen, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten.
3. Nach Ablauf der 24-monatigen Garantie gehen alle Reparatureingriffe voll zu Lasten des Endabnehmers.
4. Für eventuelle Streitfragen ist ausschließlich das Gericht am Rechtssitz der Firma La NORDICA S.p.A. (Vicenza - Italien) zuständig.

WEITERERE ANMERKUNGEN

• Nur vom Hersteller empfohlene Brennstoffe benutzen. Das Produktarf nicht als Mullverbrennungsanlage missbraucht werden.
• Das Produkt nicht als Treppe oder Abstellfläche verwenden.
• Keine Wäsche zum Trocknen auf das Produkt legen. Wäscheständer oder ähnliche Gegenstände vom Produkt entfern. Gefahr eines Brandsausfalls und einer Beschädigung der Verkleidung.
• Der Endabnehmerträgt die ausschließlich Verantwortung für den unsachgemäßigen Gebrauch des Produkts und entbindet damit den Hersteller jeglicher zivil- und strafrechtlichen Haftung.
• Jede Art des unsachgemäßenen Eingriffs oder des nicht ermächtigten Austauschs durch nicht originale Bauteile des Produkts kann für die Universehrheit des Endabnehmers gefährlich sein und enthebt den Hersteller von jeder zivil- und strafrechtlichen Verantwortung.
• Der Großteil der Flächen des Produkts wird beim Betrieb sehr heißt (Tür, Handgriff, Glasscheibe, Rauchabgangsrohr usw.). Trägt man keine sachgemäß Schutzkleidung oder verfügt man nicht über entsprachende Schutzmittel, wie zum Beispiel hitzebestandige Handschuhe, muss der Kontakt mit diesen Flächen unbedingt vermieden werden.
• Der Betrieb des Produkts mit geöffneter Tur oder gebrochener Glasscheibe ist verboten.
• Der elektrische Anschluss des Produkts muss an eine Elektroanlage mit Funktionstüchtigem Erdleiter erfolgen.
• Das Produkt bei Störungen oder schlechtem Betrieb abstellen.
• Das Produkt nicht mit Wasser waschen. Das Wasser konnte in das Gerät eindringen, hierbei die elektrischen Isolierungen schädigen und dadurch Stromschläge verursachen.
• Nicht vorschäftsmäßig erfolgte Installierungen bewirken einen Verfall der Produktgarantie. Gleiches gilt für nicht sachgemäßen Einsatz oder Wartung entsprechend der Vorgaben des Herstellers.

ATTENTION

LES SURFACES PEUVENT DEVENIR TRÉS CHAUDES! UTILISER TOUJOURS DES GANTS DE PROTECTION!

Alle Sicherheitsabstandie (cm) sind auf der Typenschild des Produktes gezeigt und durren nicht unter der angegebenen Werte liegen (siehe LEISTUNGSERKLÄRUNG).

Die Abbildungen dienen nur der Veranschaulichung.

DER HERSTELLER BEHÄLT SICH VOR, DIE IN DEN VORLIEGENDEN UTERLAGEN WIEDERGEGBENEN EIGENSCHAFTEN

UND DATEN ZU JEDEM BELIEBIGEN ZEITPUNKT UND OHNE VORANKUNDIGUNG ZU ANDERN, UM SEINE PRODUKTE ZU

VERBESSERN. DIESE ANLEITUNG KANN DAHER NICT ALS VERTRAG DRITTEN GEGENÜBER ANGESEHEN WERDEN.
