Tipo di prodotto	Monitor LED (Televisore LED)
Marca	LG
Modello	24TL520S
Dimensioni schermo	24 pollici
Dimensioni con supporto (L x A x P)	563,1 x 367 x 150,1 mm
Dimensioni senza supporto (L x A x P)	563,1 x 340,9 x 58 mm
Peso con supporto	3,3 kg
Peso senza supporto	3,25 kg
Consumo elettrico	25 W
Alimentazione	Adattatore CA/CC 19 V, 2,0 A (ingresso AC 100-240 V, 50/60 Hz)
Tipo di pannello	LCD con retroilluminazione LED
Standard VESA	75 x 75 mm (viti M4 x L10)
Connettività	HDMI, USB, Antenna RF, Ingresso PC (HDMI), CI Slot
Funzioni Smart TV	SmartShare, Wi-Fi Direct, Miracast, Intel WiDi, webOS
Sicurezza	Supporto cavo Kensington
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	Inferiore all'80%
Temperatura di conservazione	-20 °C a 60 °C
Umidità di conservazione	Inferiore all'85%
Accessori inclusi	Telecomando, batterie AAA, adattatore di alimentazione, cavo di alimentazione, manuale d'uso
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti chimici

Domande frequenti - 24TL520S LG

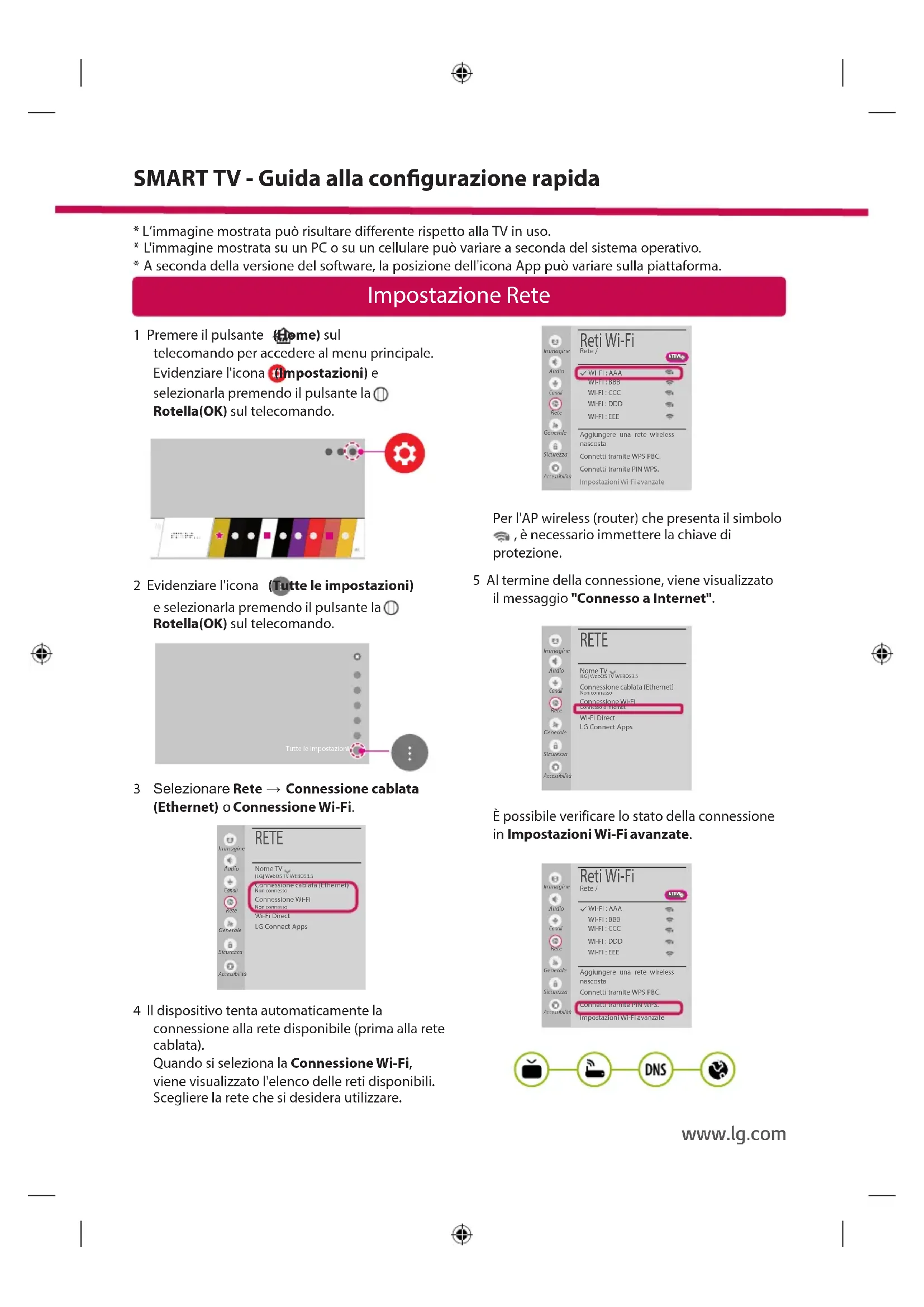

Come collegare il monitor LG 24TL520S al Wi-Fi?

Premere il tasto Home del telecomando, selezionare Tutte le impostazioni > Rete > Connessione Wi-Fi. Scegliere la propria rete e inserire la chiave di sicurezza se necessario.

Come utilizzare la funzione SmartShare per condividere file?

Installare l'applicazione SmartShare PC sul computer o LG TV Plus sullo smartphone. Assicurarsi che tutti i dispositivi siano connessi alla stessa rete Wi-Fi. Dal televisore, andare su Home > Connessione dispositivi > Smartphone per trasmettere contenuti.

Come montare il televisore a parete?

Utilizzare un supporto a parete compatibile VESA 75x75 mm (viti M4). Rimuovere il supporto da tavolo, fissare l'interfaccia di montaggio sul retro del televisore, quindi fissare il supporto a parete. Lasciare uno spazio di 100 mm tra la parete e il televisore per la ventilazione.

Cosa fare se lo schermo rimane nero e nessun suono?

Verificare che il televisore sia acceso e che il cavo di alimentazione sia collegato. Provare un'altra presa a muro. Se il problema persiste, contattare il servizio clienti LG.

Come pulire lo schermo in sicurezza?

Spegnere e scollegare il televisore. Utilizzare un panno morbido, pulito e asciutto per strofinare delicatamente lo schermo. Per le macchie ostinate, inumidire leggermente il panno con acqua o un detergente delicato diluito, quindi asciugare immediatamente con un panno asciutto. Non utilizzare mai prodotti chimici.

Come aggiornare il firmware del televisore?

Premere Home > Tutte le impostazioni > Generale > Informazioni su questo televisore > Cerca aggiornamenti. È possibile attivare gli aggiornamenti automatici.

Come utilizzare il sistema di sicurezza Kensington?

Il connettore Kensington si trova sul retro del televisore. Fissare il cavo di sicurezza al televisore e a un oggetto fisso (tavolo, parete). Il cavo è venduto separatamente.

Come sintonizzare i canali per la prima volta?

Collegare l'antenna. Accendere il televisore, seguire le istruzioni a schermo per la ricerca automatica dei canali. È anche possibile accedere alle impostazioni per avviare una ricerca manuale.

Il telecomando non funziona, cosa fare?

Verificare che non ci siano ostacoli tra il telecomando e il sensore del televisore. Sostituire le batterie (2x AAA) rispettando la polarità. Se il problema persiste, provare a resettare il telecomando rimuovendo le batterie e premendo ogni tasto.

Come regolare luminosità e contrasto?

Premere il tasto Impostazioni rapide del telecomando, quindi utilizzare le frecce per regolare luminosità, contrasto e altri parametri dell'immagine. È anche possibile accedere al menu Tutte le impostazioni > Immagine per impostazioni avanzate.

MANUALE UTENTE 24TL520S LG

Sécurité et

Téléviseur LED

• Le téléviseur LED de LG combine un écran LCD et un rétroéclairage LED.

Veuillez lire attentivement ce manuel avant de mettre votre téléviseur en service et conservez-le pour référence ultérieure.

28TK420S 24TL520S 24TL510S

28TL520S 28TL510S

Table des matières

Licences - 3 Informations sur les logiciels libres - 3 Préparation - 3 Soulever et déplacer la TV - 4 Configuration de la TV - 4 Utilisation du bouton POWER - 5 Installation sur une table - 6 Montage sur un mur - Connexions (notifications) - 8 Télécommande - 9 Maintenance - 11 Dépannage - 11 Spécifications - 12

Licences

Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www/lg.com.

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à [e-mail].

Cette offre est valable pour une période de trois ans à compter de la date de la première distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

Remarque

L'image présentée peut être différente de votre téléviseur. - L'affichage à l'écran de votre TV peut différer légèrement de celui qui est présenté dans ce manuel. - Les menus et options disponibles peuvent être différents selon la source d'entrée ou le modèle de produit utilisé. - De nouvelles fonctionnalités pourront être ajoutées ultérieurement à ce téléviseur. - La TV peut être mise en mode veille pour réduire la consommation d'électricité. Pour réduire la consommation d'énergie, la TV doit être éteinte si personne ne la regarde pendant un certain temps. - La consommation d'énergie pendant l'utilisation peut être limitée de façon significative en réduisant la luminosité de l'image. Cela aura pour effet de réduire le coût global de fonctionnement. - L'appareil doit être raccordé à une prise électrique située à proximité et facilement accessible. Sur certains appareils ne disposant pas de bouton marche/arrêt, la mise hors tension de l'appareil s'effectue en débranchant le cordon d'alimentation. - Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi. - Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en cas de mise à jour des fonctions. - Pour une connexion optimale, les câbles HDMI et les périphériques USB doivent composer des connecteurs d'une épaisseur inférieure à 10 mm et d'une largeur inférieure à 18 mm. Utilisez une rallonge prenant en charge USB 2.0 si le câble USB ou la clé USB ne s'adapte pas au port USB de la TV.

• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir.

Types de câbles HDMI recommandés

• Câble HDMI®/TM haute vitesse
• Câble HDMI®/TM haute vitesse avec Ethernet

Avertissement

• Afin d'optimiser la sécurité et la durée de vie du produit, n'utilisez pas d'éléments non agréés.
• La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments non agréés.

Soulever et déplacer la TV

Lisez les consignes suivantes afin d’éviter de rayer ou d’endommager la TV en la déplaçant, en la soulevant ou en la transportant, quels que soient le type et les dimensions de l’appareil.

• Nous vous recommandons de déplacer la TV dans sa boîte ou son emballage d'origine.
• Avant de déplacer ou de soulever la TV, déconnectez le câble d'alimentation et tous les câbles.
• Lorsque vous soulevez la TV, orientez l'écran à l'opposé de vous pour éviter de l'endommager.

• Maintenez fermement la TV par le haut et le bas du cadre. Veillez à ne pas la tenir par la partie transparente, le haut-parleur ou la zone de la grille du haut-parleur.

• Lorsque vous transportez la TV, ne l'exposez pas à des sécousses ou à des vibrations excessives.
• Lorsque vous transportez la TV, maintenez-la à la verticale, sans la coucher sur le côté ni l'incliner vers la gauche ou la droite.
• N'exercez pas une pression excessive qui pourrait plier le châssis car cela pourrait endommager l'écran.

Avertissement

• Évitez toujours de toucher l’écran, car vous risqueriez de l’endommager. Lorsque vous manipulez le téléviseur, assurez-vous de ne pas endommager le bouton du joystick. (Selon le modèle)

Avertissement

• Pour fixer le support à la TV, placez l'écran face vers le bas sur une table ou sur une surface plane munie d'une protection pour éviter de rayer l'écran.
• Ne transportez pas le téléviseur à l'envers en tenant le socle (ou la base du socle), car cela risque de provoquer une chute, ce qui pourrait endommager le téléviseur. Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l'assemblage du produit. (Vous pourriez endommager le produit.)

Remarque

• Procédez à l'inverse du processus de fixation pour retirer le support avant d'installer la TV sur un support mural. (Uniquement TK420S/TL520S)
• Appuyez sur le loquet à la base du support et détachez le téléviseur de celui-ci. (Uniquement TL510S)

Utilisation du bouton POWER

Vous pouvez utiliser facilement les fonctions de la TV à l'aide du bouton POWER. (Selon le modèle)

L'image présentée peut être différente de votre téléviseur.

Marche (Appuyer) Arrêt (Maintenir enforcé1)

Contrôle du volume

Réglage des programmes

1 Si le bouton Menu apparait sur l'écran, maintenez la touche enfoncée pour sortir du menu.

Remarque

• Si vous appuyez d'abord sur le bouton du joystick, vous ne pourrez plus régler le volume ni les programmes enregistrés.

Avertissement

• Lorsque vous déplacez le joystick vers le haut, vers le bas, vers la droite ou vers la gauche, assurez-vous de ne pas appuyer sur le bouton du joystick.

Marche (Appuyer) Arrêt1 (Maintenir enforcé) Contrôle du menu (Appuyer) Sélection du menu (Maintenir enforcé)

Toutes les applications en cours d'execution fermeront. Appuyez brièvement sur le bouton lorsque le téléviseur est allumé pour naviguer dans le menu. Vous pouvez utiliser la fonction lorsque vous accédez au contrôle du menu.

Réglage du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton. Utilisez le bouton pour régler les options du menu. (Selon le modèle)

	Permet d'éteindre le téléviseur.
	Permet d'accéder au menu Paramètres.
×	Efface les informations affichées à l'écran et revient à l'affichage TV.
	Permet de changer la source d'entrée.
	Permet de parcourir les chaînes enregistrées.
+	Permet de régler le niveau du volume.

Installation sur une table

L'image présentée peut être différente de votre téléviseur.

1. Soulevez et positionnez la TV à la verticale sur une table.

• Laissez au moins 100mm entre le mur et le moniteur pour assurer une bonne ventilation.

2. Branchez l'adaptateur CA/CC et le cordon d'alimentation sur une prise murale.

Avertissement

• Ne placez pas la TV à côté ou sur des sources de chaleur. Cela pourrait provoquer un incendie ou d'autres dommages.

Assurez-vous de connecter le téléviseur à l'adaptateur CA/CC avant de brancher la prise d'alimentation du téléviseur sur la prise murale.

Utilisation du système de sécurité kensington

(Cette fonction n'est pas disponible sur tous les modèles.)

• L'image présente peut être différente de votre téléviseur. Le connecteur du système de sécurité Kensington se situe à l'arrière de la TV. Pour plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com. Connectez le câble du système de sécurité Kensington à la TV et à la table.

Remarque

• Le système de sécurité Kensington est livré en option. Des accessoires supplémentaires sont disponibles à la vente dans la plupart des magasins d'électronique.

Montage sur un mur

Afin d'assurer la ventilation du moniteur, laissez un espace de 100 mm autour du produit. Des instructions d'installation détaillées sont disponibles auprès de votre revendeur. Reportez-vous au Guide d'installation et de configuration du support de fixation murale (en option).

Si vous prévoyez de monter la TV sur un mur, fixez l'interface de montage mural (pièces en option) sur l'arête du téléviseur.

Si vous installez la TV à l'aide de l'interface de montage mural (en option), assurez-vous de bien la fixer pour éviter qu'elle ne tombe.

1 Si vous utilisez des vis plus longues que les vis standard, vous risquez d'endommager le téléviseur. 2 Si vous utilisez des vis incompatibles, le produit risque d'être endommagé et de tomber du mur. LG Electronics n'est pas responsable de ce type de problème.

Achat séparé (support mural)

Modèle	24TL520S 24TL510S	28TK420S 28TL520S 28TL510S
Support pour fixation murale (A x B) (mm)	75 x 75 100 x	100
Vis standard M4 x L10
Nombre de vis 4
Support mural (en option)	RW120

Avertissement

Utilisez les vis fournies dans la boîte. (Selon le modèle) - Débranchez le cordon d'alimentation avant de déplacer ou d'installer la TV. Vous évitez ainsi tout risque d'électrocution. - Si vous fixez la TV au plafond ou sur un mur oblique, le produit risque de tomber et de blesser quelqu'un. - Utilisez un support mural agréé par LG et contactez votre revendeur local ou une personne qualifiée. - Ne serrez pas trop les vis. Cela pourrait endommager la TV et entraîner l'annulation de votre garantie. Utilisez des vis et supports de fixation murale répondant aux spécifications de la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation d'accessoires non agréés. - La longueur de la vis de la surface externe du cache arrêté doit être inférieure à 8 mm.

Remarque

• N'utilisez que des vis répondant aux spécifications de la norme VESA.
• Le kit de support mural est fourni avec un manuel d'installation et les pièces nécessaires à l'installation.
• Le support mural est proposé en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
• La longueur des vis dépend du modèle de support mural. Vérifie leur longueur avant de procéder à l'installation.
• Pour plus d'informations, consultez les instructions fournies avec le support mural.

Connexions (notifications)

Connectez plusieurs périphériques externes à la TV et changez de source d'entrée pour sélectionner un périphérique externe. Pour en savoir plus sur le raccordement d'un périphérique externe, reportez-vous au manuel fourni avec chaque produit. Les périphériques externes disponibles sont les suivants : Récepteurs HD, lecteurs DVD, VCR, systèmes audio, périphériques de stockage USB, PC, consoles de jeu et autres périphériques externes.

Remarque

• Le raccordement du périphérique externe peut différer selon le modèle.
• Connectez des périphériques externes à la TV sans tenir compte de l'ordre du port TV.
• Si vous enregistrez un programme TV sur un enregistreur de DVD ou un magnétoscope, veillez à raccorder le câble de source d'entrée du signal de la TV à la TV via un enregistreur de DVD ou un magnétoscope. Pour en savoir plus sur l'enregistrement, reportez-vous au manuel fourni avec le périphérique connecté.
• Veuillez consulter le manuel d'équipement externe contenant les instructions d'utilisation.
• Si vous connectez une console de jeu à la TV, utilisez le câble fourni avec la console de jeu.
• En mode PC, un bruit peut être associé à la résolution, au modèle îchissement ou régalez la luminosité et le contraste dans le menu [Image] jusqu'à ce que l'image soit nette.
• En mode PC, certains réglages de la résolution peuvent ne pas fonctionner correctement en fonction de la carte graphique utilisée.

Connexion de l'antenne

Connectez la TV à une prise d'antenne murale avec un câble RF (75 Ω) (Non fourni).

Utilisez un séparateur de signaux pour utiliser plus de deux téléviseurs. - Si la qualité d'image est mauvaise, installez correctement un amplificateur de signaux pour l'améliorer.

• Si vous utilisez une antenne et que la qualité d'image est mauvaise, essayez de réaligner l'antenne dans la bonne direction. Le câble et le convertisseur d'antenne ne sont pas fournis.
• Technologies audio TNT prises en charge : MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

Connexion à une parabole satellite

(Seulement pour les modèles satellite)

Connectez la TV à une parabole satellite ou à une prise satellite à l'aide d'un câble satellite RF (75 Ω).

Connexion d'un module CI

(Selon le modèle)

Affichez les services cryptés (payants) en mode TV numérique.

• Vérifie que le module CI soit inséré dans le bon sens dans la fente de la carte PCMCIA. Si le module est mal inséré, la TV pourrait subir des dommages ainsi que la fente de la carte PCMCIA.
• Si le téléviseur n'affiche aucune vidéo et n'émet aucun son lorsque l'entrée CAM est connectée, contactez votre opérateur de service terrestre/satellite/câble.

Connexion PC

Lorsque vous connectez votre PC à l'entrée HDMI, définissez le [Étiquette de l'entrée] de l'entrée HDMI sur [PC].

(ENTRÉE) (Télécommande) [Toutes les entrées sources]

EDITER L'ICONE]

Autres connexions

Connectez-vous téléviseur à des périphériques externes. Pour une qualité d'image et de son optimale, connectez le périphérique externe et le téléviseur à l'aide du câble HDMI. Certains câbles ne sont pas fournis.

• Formats audio HDMI pris en charge :

Dolby Digital / Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz), DTS (44,1 kHz, 48 kHz), PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz) (Selon le modèle)

Télécommande

Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement votre téléviseur.

Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles avec les signes sur l'étiquette placée à l'intérieur de la télécommande, puis refermez couvercle. Pour retirer les piles, faites l'inverse de la procédure d'installation.

Les piles et batteries internes au produit ou raccordées à celui-ci ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'une origine similaire.

Avertissement

• N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande.
• La télécommande est fournie selon les pays. Veillez à orienter la télécommande vers le capteur situé sur la TV.

(Certains boutons et services peuvent ne pas être disponibles, selon les modèles ou régions.)

1 Pour utiliser la touche, maintenez-la enfoncée pendant plus de 3 secondes.

(Alimentation) Permet d'éteindre ou d'allumer la TV.

TVA donne le programme Radio, TV et TNT.

(SOURCE) Permet de changer la source d'entrée.

(Paramètres rapide) Permet d'accéder au menu Paramètres. ide.

LIVE ZOOM En faisant un zoom avant sur la zone sélectionnée, vous pouvez l'afficher en plein écran.

SUBTITLE Rappelle le sous-titrage de votre choix en mode numérique.

Touches numériques Permettent de saisir des chiffres.

Touches alphabétiques Permettent de saisir des lettres.

LIST Permet d'accéder à la liste des programmes.

1 Ouvre un espace vide sur le clavier de l'écran.

ID É Presente le guide des programmes.

QUICK ACCESS 1 Vous pouvez accéder aux applications ou à la Live TV à l'aide des touches numérotées correspondant à ces fonctions.

fermer pour régler le niveau du volume.

Nache les informations liées au programme actuel et à ran.

(RECHERCHE) Recherche un contenu tel que des émissions TV, films et autres vidéos ou effectuez une recherche Web en saisissant termes de la recherche dans le champ de recherche.

(SOURDINE) Permet de couper tous les sons.

(SOURDINE) Permet d'accéder au menu d' [Accessibilité].

Permet de parcourir les chaînes enregistrées.

Abaque à l'écran précédent ou suivant.

Touches des services de diffusion Permet de se connecter au service de diffusion vidéo.

ACCUEIL Permet d'accéder au menu Accueil.

ACCUEIL) Affiche l'historique précédent.

BACK Permet de revenir au niveau précédent.

EXIT Efface les informations affichées à l'écran et revient à l'affichage TV.

Touches de navigation (haut/bas/gauche/droite) permettent de parcourir les menus ou options.

• OK permet de sélectionner les menus ou options et de confirmer votre entrée.

Touches télétexte (TEXTOUT) sont utilisées pour le télétexte.

MAGIC LINK 1 Fournit des contenus associés au programme que vous êtes en train de regarder.

AD Permet d'activer la fonction audio-description.

• RPE/Net deCOMMencer l'enregistrement et d'afficher le menu d'enregistrement. Ce téléviseur ne prend pas en charge la fonction d'enregistrement.

LIVETV Permet de revenir au programme en direct.

Touches de commande (Pepe nente) contrôler les contenus multimédias.

Ces touches permettent d'accéder aux fonctions spéciales dans certains menus.

Nettoyage de votre TV

Nettoyez régulièrement votre TV pour conserver des performances optimales et pour allonger la durée de vie du produit.

• Avant toute chose, veillez à couper l'alimentation et à débrancher le cordon d'alimentation et tous les autres câbles.
• Lorsque vous prévoyez de ne pas utiliser le téléviseur pendant une longue période, débranchez le cordon d'alimentation de la prise murale afin d’éviter tout endommagement du à une étincelle ou une surtension.

Écran, cadre, boîtier et support

Pour éliminer la poussière ou une saleté légère, essuyez la surface avec un chiffon doux, propre et sec.

Pour retirer des taches importantes, essuyez la surface avec un chiffon doux imbibé d'eau propre ou d'un détergent doux dilué. Essuyez ensuite immédiatement avec un chiffon sec.

• Évitez toujours de toucher l'écran, car vous risqueriez de l'endommager.
• Ne poussez pas, ne frottez pas ou ne cognez pas la surface de l'écran avec l'ongle ou un objet contenant, car cela pourrait causer des rayures et des déformations de l'image.
• N'utilisez pas de produits chimiques car cela pourrait endommager le produit.
• Ne pulvérise pas de liquide sur la surface. Si de l'eau pénètre dans la TV, cela peut provoquer un incendie, une électrocution ou un dysfonctionnement.

Cordon d'alimentation

Retirez régulièrement la poussière ou les saletés accumulées sur le cordon d'alimentation.

Prévention du phénomène de « brûlure d'écran » ou d« image rémanente » sur votre écran

• Si une image fixe reste affichée de façon prolongée, elle laisse sur l'écran une empreinte définitive. On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie.
• Si le format de l'image reste longtemps réglé sur 4:3, une brûlure d'écran peut apparaître sur les parties noires de l'écran.
• Évitez d'afficher une image fixe sur l'écran pendant une longue période (2 heures ou plus sur les écrans LCD) pour empêcher les brûlures d'écran.

Dépannage

Impossible de contrôler la TV avec la télécommande.

• Vérifiez le capteur de la télécommande sur la TV et essayez de nouveau.
• Vérifiez qu'il n'y ait aucun obstacle entre la TV et la télécommande.
• Vérifiez si les piles fonctionnent et si elles sont correctement installées (sur, sur) -

Aucune image n'est affichée et aucun son n'est émis.

Vérifiez si l'appareil est allumé. Assurez-vous que le cordon d'alimentation est raccordé à une prise murale. - Vérifie si la prise murale ne présente pas un problème en branchant un autre appareil.

La TV s'éteint de manière soudaine.

• Vérifiez les paramètres de contrôle de l'alimentation. Il est possible que l'alimentation soit interrompue.
• Vérifiez si l'option [Minuterie de Veille] / [Éteindre le minuteur] est activée dans les paramètres [Minuteurs].
• Vérifiez si l'option [Arrêt auto] est activée dans les paramètres [Général] mode Eco]. (Selon le modèle)
• Si, aucun signal n'est présent quand la TV est allumée, la TV s'éteint automatiquement après 15 minutes d'inactivité.

Une fois connecté au PC (HDMI), le message [Pas de signal] ou [Format incorrect] s'affiche.

• Allumez/éteignez le téléviseur à l'aide de la télécommande.
• Reconnectez le câble HDMI. Redémarrez le PC une fois le téléviseur allumé.

Les spécifications de produit qui précèdent peuvent être modifiées sans préavis en cas de mise à niveau des fonctions.

Modèles	Dimensions (L x H x P) (mm) Poids (kg)				Consommation électrique	Alimentation électrique
	Avec support Sans	support	Avec support	Sans support
28TK420S	641,5 x 428,7 x 159,2	641,5 x 396,3 x 59,5	4,6	4,5	28 W	19 V- - - 2,0 A
24TL520S	563,1 x 367 x 150,1	563,1 x 340,9 x 58	3,3	3,25	25 W	19 V- - - 2,0 A
28TL520S	649,4 x 420 x 150,1	649,4 x 393,8 x 61,4	4,55	4,5	28 W	19 V- - - 2,0 A
24TL510S	563,1 x 393,8 x 148,6	563,1 x 340,9 x 58	3,6	3,25	25 W	19 V- - - 2,0 A
28TL510S	649,4 x 447,8 x 187,5	649,4 x 393,8 x 61,4	4,95	4,5	28 W	19 V- - - 2,0 A

Spécifications du module sans fil

• Les canaux de bande pouvant varier selon le pays, l'utilisateur ne peut pas modifier ni régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau de fréquences régionales.
• Pour plus de sécurité, ce périphérique doit être installé et utilisé à une distance minimale de 20 cm du vieux corps.

Spécifications du module LAN sans fil (LGSWFAC71)
Sans fil LAN (IEEE 802.11a/b/g/n/ac)
Plage de fréquence	Puisance en sortie (max.)
2400 à 2483,5 MHz	13 dBm
5150 à 5725 MHz	16,5 dBm
5725 à 5850 MHz (Hors Europe)	10 dBm

• La norme «IEEE802.11ac» n'est pas disponible dans tous les pays.

Adaptateur ca/cc	Constructeur : Lien Chang Modèle : LCAP16B-E, LCAP21C Constructeur : Honor Modèle : ADS-45FSN-19 19040GPG, ADS-45SN-19-3 19040G
	Entrée : AC 100 – 240 V ~ 50/60 Hz Sortie : DC 19 V-2,‡A

Dimension du module CI (L x H x P) 100,0 mm x 55,0 mm x 5,0 mm

Conditions de l'environnement	Température de fonctionnement 0 °C à 40 °C
	Taux d'humidité de fonctionnement Inférieure à 80 %
	Température de stockage -20 °C à 60 °C
	Humidité de stockage Inférieure à 85 %

(Selon le pays)

	Télévision numérique TV analogique
	Satellite Terrestre Câble Terrestre / Câble
Système TV DVB-S/S2*		DVB-T DVB-T2*	DVB-C	PAL/SECAM B/G, D/K, I, SECAM L
Couverture de chaînes 950 ~ 2150 Mhz		VHF III: 174 ~ 230 Mhz UHF IV: 470 ~ 606 Mhz UHF V: 606 ~ 862 Mhz S bande II: 230 ~ 300 Mhz S bande III: 300 ~ 470 Mhz	46 ~ 890 Mhz 46	~ 862 Mhz
Nombre maximal de chaînes pouvant être mémorisées	6000	2000
Impédance d'antenne externe	75 Ω

• Uniquement sur les modèles prenant en charge DVB-T2/C/S2.

Avertissement!

Ne posez jamais un téléviseur sur un support instable. Le téléviseur risque de tomber, ce qui pourrait causer des blessures corporelles graves, voire entraîner la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en suivant les précautions suivantes:

Utilisez un meuble ou un support recommandé par le fabricant du téléviseur. Utilisez uniquement un meuble pouvant supporter le téléviseur. - Veillez à ce que le téléviseur ne dépasse pas du rebord du meuble de support. - Ne placez pas le téléviseur sur un meuble haut (par exemple, un placard ou une bibliothèque) sans fixer le meuble et le téléviseur à un support adaptable. - Ne placez pas le téléviseur sur un tissu ou un autre matériel pouvant être placé entre le téléviseur et le meuble. - Avertissez les enfants des dangers relatifs à l'escalade de meuble pour atteindre le téléviseur ou ses commandes.

Si vous déplacez votre téléviseur, suivez les instructions indiquées ci-dessus.

Symboles

~	Se réfère au courant alternatif (CA).
---	Se réfère au courant continu (CC).
□	Se réfère à équipement de classe II.
◇	Se réfère au mode veille.
|	Reportez-vous à "Marche" (marche-arrêt).
∑	Se réfère à des tensions dangereuses.

Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit.

Inscrivez-les ci-dessous pour référence ultérieure.

MODELE

No de série

Guide de démarrage rapide SMART TV

• L'image affichée peut être différente de celle de votre téléviseur.
• L'image affichée sur un ordinateur ou un téléphone portable peut être différente selon le système d'exploitation.
• La position des icônes d'application peut varier sur la plateforme selon la version du logiciel que vous utilisez.

Paramètre réseau

1 Appuyez sur le bouton (Accueil) de la télécommande pour accéder au menu Accueil. Mettez l'icone (Paramè

2 Mettez l'icone (Tous les paramètres) en surbrillance et sélectionnez-la en appuyant sur la Molette(OK) de la télécommande.

3 Sélectionnez le Réseau → Connexion filaire (Ethernet) ou Connexion Wi-Fi.

4 Le périphérique essaye automatiquement de se connecter au réseau disponible (prioritairement au réseau filaire).

Lorsque vous sélectionnez Connexion Wi-Fi, la liste des réseaux s'affiche à l'écran. Sélectionnez le réseau que vous souhaitez utiliser.

Pour connecter un routeur AP sans fil doté du symbole «-, vous devez saisir une clé de sécurité.

Une fois la connexion effectuée, la mention "Connecté à Internet" s'affiche à l'écran.

Vous pouvez verifier l'état de la connexion dans les Paramètres Wi-Fi avancés.

www/lg. com

Dépannage des problèmes de réseau

Appuyez sur le bouton (Accueil) de la télécommande pour accéder au menu Accueil. Mettez l'icone (Paramètres) en surbrillance et sélectionnez-la en appuyant sur la Molette(OK) de la télécommande.

2 Mettez l'icone (Tous les paramètres) en surbrillance et sélectionnez-la en appuyant sur la Molette(OK) de la télécommande.

3 Sélectionnez le Réseau Connexion filaire (Ethernet) ou Connexion Wi-Fi Paramètres Wi-Fi avancés

Suivez les instructions ci-dessous en fonction de l'état de votre réseau.

Vérifiez l'état de la TV ou du routeur.

Lorsque X apparaît à côté du téléviseur:

1 Vérifiez l'état de la connexion de la TV ou du point d'accès (routeur). Allumez puis éteignez la TV ou le point d'accès (routeur). Si vous utilisez une adresse IP statique, saisissez-la directement. 4 Contactez votre fournisseur de services Internet ou le fabricant de votre routeur AP.

Vérifiez l'état du routeur ou contactez votre fournisseur de services internet.

Lorsque X apparait à côté de la passerelle:

Débranchez le cordon d'alimentation du point d'accès (routeur). Patientez 5 secondes, puis rebranchez-le. Initialisez (Réglages usine) le point d'accès (routeur). Contactez votre fournisseur de services Internet ou le fabriquant de votre routeur AP.

Lorsque X apparait à côté de DNS:

1 Débranchez le cordon d'alimentation du point d'accès (routeur), patientez 5 secondes, puis rebranchez-le. Θ Initialisez (Réglages usine) le point d'accès (routeur). 3 Vérifiez que l'adresse MAC de votre TV/du routeur a bien été enregistrée après de suivre fournisseur de services Internet. (L'adresse MAC est inscrite sur le panneau de droite de la fenêtre de l'état du réseau et doit avoir été enregistrée après de suivre fournisseur de services Internet.) 4 Consultez le site Web du fabricant de votre routeur pour savoir si votre routeur bénéficie de la première version du micrologiciel.

Installation et réglage du logiciel smartshare PC

1. Installez SmartShare PC SW sur votre ordinateur. 2. Accédez à www.lg.com. Puis, sélectionnez votre région. 3. Sélectionnez SERVICE CLIENTS. Puis, sélectionnez site Drivers & Software, Mise à jour logiciel ou Logiciel & Firmware 4. Recherchez modèle. Puis, sélectionnez SmartSharePC SW. 5. Procédez à l'installation pour exécuter le programme.

Remarque

• Le service SmartShare est uniquement disponible si le téléviseur et d'autres périphériques sont connectés via un seul Routeur AP.

Connexion smartshare pour smartphone

1 Vérifiez que la fonction Wi-Fi est activée sur votre smartphone. Pour utiliser SmartShare, les deux périphériques doivent être connectés au même réseau local. 2 Installez/éxécutez l'application de partage de contenus sur votre smartphone (fonction LG TV Plus sur les téléphones LG). 3 Autorisez le partage de fichiers avec d'autres périphériques sur votre smartphone. 4 Lancez l'application Connectique de périphérique.

Accueil) → Connectique de périphérique → Smartphone → PARTAGE CONTENU.

5 Sélectionnez le type de fichier que vous souhaitez lire (films, fichiers audio ou photos). 6 Sélectionnez un film, une musique ou une photo pour diffuser le fichier sur votre téléviseur. 7 Lancez la lecture du fichier multimédia sur votre téléviseur.

Mise à jour du micrologiciel de la TV

• Si le téléviseur est mis sous tension pour la première fois depuis son expulsion depuis l'usine, l'initialisation peut prendre quelques minutes.

1 (A cuel) → (Paramètres) → (Tous les paramètres) → Général → A propos de ce téléviseur → Rechercher les mises à jour 2. Vous pouvez vérifier la version du logiciel et la mettre à jour. Si vous choisissez l'option "Autoriser les mises à jour automatiques", les mises à jour seront effectuées automatiquement.

Réglage wifi direct

Accueil) → Paramètres) (Tous les paramètres) → Réseau

Wi-Fi direct

Si le réseau local n'est pas disponible, vous pouvez connecter un périhérique portable directement à votre téléviseur en utilisant la fonction Wi-Fi Direct.

Avec SmartShare, vous pouvez partager des fichiers ou des scans de périphériques connectés à Wi-Fi Direct.

Lors de l'ouverture du menu Wi-Fi Direct, une liste des périphériques disponibles apparait. Lorsqu'il vous est demandé d'établir une connexion, sélectionnez Oui. Wi-Fi Direct est désormais connecté à votre TV.

Réglage miracast

Miracast permet à un périphérique vidéo d'envoyer sans fil en toute sécurité des contenus vidéo ou audio à une TV.

1 Miracast doit être "Activé" sur votre périphérique portable. 2 Lorsque vous télévérésur est détecté, sélectionnez le périphérique correspondant sur leur périphérique portable.

Lorsque la connexion est effectuée, l'écran du périphérique apparaît sur l'écran du téléviseur.

Si vous lancez l'application Partage d'écran et Activez Mode d'écoute, vous pouvez connecter l'appareil sans démarrer l'application Partage d'écran.

Réglage widi (wireless display, affichage sans fil)

La technologie d'affichage sans fil WiDi (Wireless Display) d'Intel offre une connexion rapide et sans câbles ni réseau Internet pour les affichages à double écran et en miroir sur votre téléviseur. Installez-vous confortablement et profitez de vos films, vidéos, photos, programmes en ligne préférés et bien plus encore en Full HD sur votre téléviseur avec une qualité d'image et de son exceptionnelle.

1 Intel WiDi est réglé sur Active. Voir ordinateur portable prend en charge le programme Intel Widi. 2 Cette fonction détecte les webOS TV LG disponibles et prenant en charge le WiDi. Dans la liste, sélectionnez votre TV et cliquez sur Connecter. Entrez le code PIN indiqué à l'écran dans le champ prévu à cet effet (sur votre ordinateur portable, puis cliquez sur Continuer.

Ecran de l'ordinateur portable

L'écran de l'ordinateur s'affiche sur le téléviseur. L'environnement sans fil peut affecter l'affichage de l'écran. Si la connexion est mauvaise, vous pouvez perdre la connexion Intel WiDi.

• Il n'est pas nécessaire d'enregistrer votre TV LG.

Veuillez appeler le service clientèle de LG en cas de problème.
