CPWD 1402 X - Cassetti e armadi riscaldati CANDY - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CPWD 1402 X CANDY in formato PDF.
| Tipo di prodotto | Cassetto e armadio riscaldanti |
| Marca | Candy |
| Modello | CPWD 1402 X |
| Utilizzo | Riscaldare stoviglie e alimenti |
| Dimensioni d'incasso (L x P x A) | 595 x 560 x 145 mm |
| Peso | Circa 18 kg |
| Alimentazione | 220-240 V, 50/60 Hz |
| Potenza | 800 W |
| Temperatura massima | 75 °C |
| Capacità di carico massima | 10 kg |
| Sistema di riscaldamento | Aria calda pulsata con termostato |
| Comandi | Pulsante rotante con spia luminosa |
| Materiale del frontale | Acciaio inossidabile |
| Pulizia | Panno umido e detergente delicato |
| Sicurezza | Messa a terra obbligatoria, griglia di protezione |
| Installazione | Da incasso, da un professionista qualificato |
| Pezzi di ricambio e riparabilità | Solo assistenza post-vendita autorizzata |
| Garanzia | Secondo le condizioni del produttore |
Domande frequenti - CPWD 1402 X CANDY
Domande degli utenti su CPWD 1402 X CANDY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassetti e armadi riscaldati in formato PDF gratuitamente! Trova il tuo manuale CPWD 1402 X - CANDY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CPWD 1402 X del marchio CANDY.

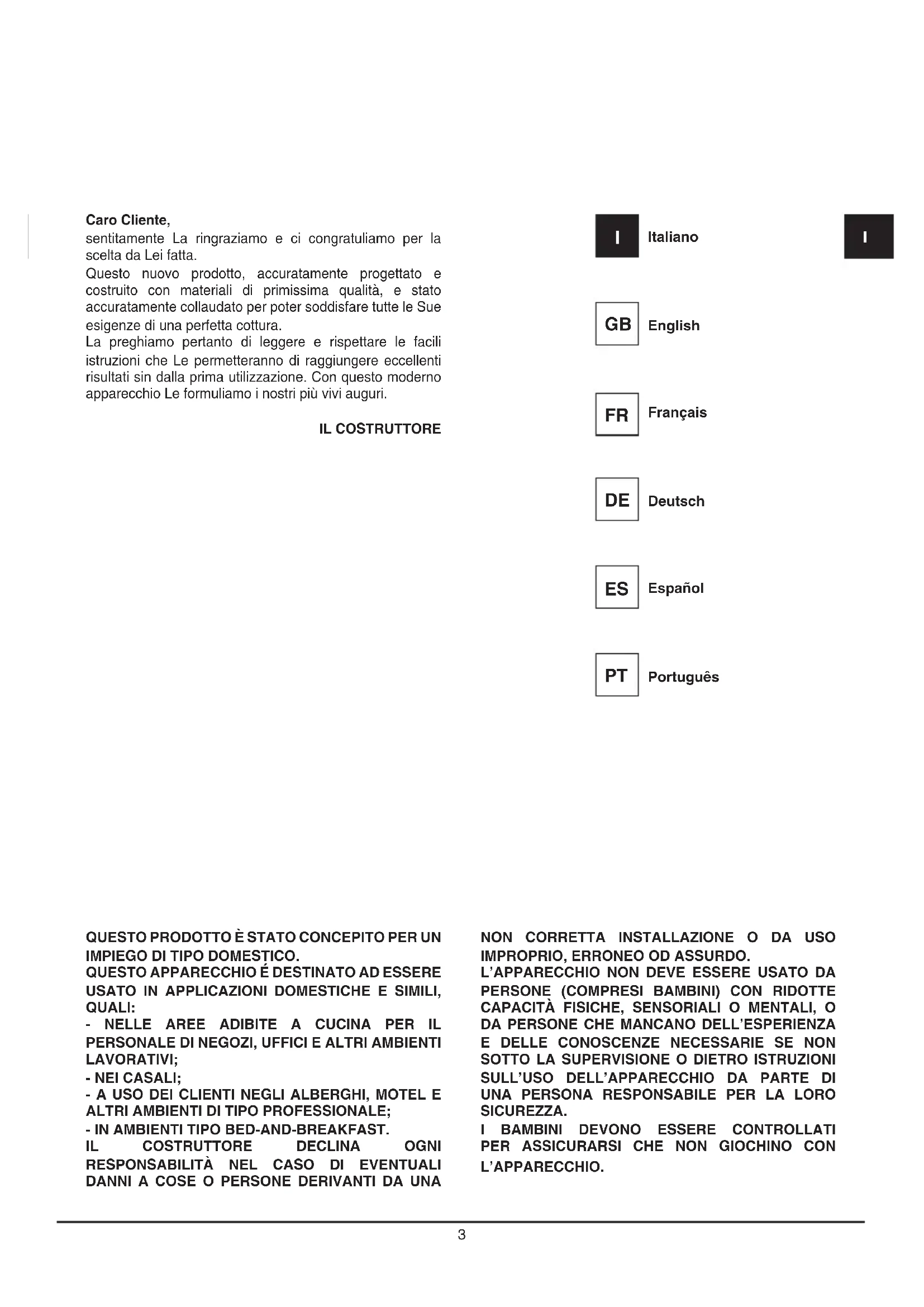

MANUALE UTENTE CPWD 1402 X CANDY
sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.
Questo nuovo prodotto, accuramente progettato e costruito con materiali di primissima qualità, e stato accuramente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.
La preghiamo pertanto di leggere e rispettore le facili istruzioni che Le permetteranno di raggiungere eccentli risultati sin alla prima utilizzazione. Con questo moderno appearecchio Le formuliamo i nostri più vivi auguri.
IL COSTRUTTORE
Italiano
English
Français
Deutsch
Espanol
Portugués
QUESTO PRODOTTO è STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO.
QUESTO APPARECCHIO E DESTINATO AD ESSERE USATO IN APPLICATIONI DOMESTICHE E SIMILI, QUALI:
- NELLE AREA ADIBITE A CUCINA PER IL PERSONALE DI NEOZOI, UFFICI E ALTRI AMBIENTI LAVORATIVI;
- NEI CASALI:
-
A USO DEI CLIENTI NEGLI ALBERGHI, MOTEL E ALTRI AMBIENTI DI TIPO PROFESSIONALE;
-
IN AMBIENTI TIPO BED-AND-BREAKFAST.
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA
NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.
L'APPEARCCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BABBINI) CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIANZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'uso DELL'APPEARCCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.
I BABBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
INDICE
- PRECAUZIONI D'USO
- ISTRUZIONI PER LO SMALTIMENTO - LA NOSTRA POLITICA DI SALVAGUARDIA AMBIENTALE
- PRECAUZIONI DI SICUREZZA
- DESCrizIONE DELL'APPARECCHIO
- PRIMA DEL PRIMO USO
- PANNELLO DI CONTROLLO
- UTILIZZO DEL CASSETTO SCALDASTOVIGLIE
- PULIZIA E MANUTENZIONE
- GUASTICOSA FARE?
- INSTALLAZIONE DELL'APPARECCHIO
ISTRUZIONI PER L'UTENTE: includono le raccomandazioni per l'uso, una descrizione dei comandi e le procedure corrente per la pulizia e la cura dell'apparecchio.
ISTRUZIONI PER L'INSTALLAZIONE: intese
per il tecnico qualificato che si occupera dell'infallazione, dell'avviamento e del collaudo dell'apparecchio.
1. PRECAUZIONI D'USO
Il presente manuale è parte integrante dell'apparecchio. Abbiatene cura e conservato a portata di mano per tutte la durata utile del cassetto scaldastoviglie.
Prima di utilizzato l'apparecchio, si raccomanda di leggere il presente manuale e tutte le informazioni ivi continue. L'installazione deve essere affidata a personale qualificato, in conformità alle normative appropriate. Questo apparecchio è inteso per uso domestico ed è conforme alle direttive CE attualmente in vigore. Il produttore declina qualsiasi responsabilità a fronte di utilizzi diversi da quanto sopra riportato.
Conservare queste istruzioni per l'uso sempre a portata di mano e consegnarle ad un eventuale futuro utente nel caso in cui gli si dovesseCEDere l'apparecchio!
Non utilizzato l'apparecchio per riscaldare gli ambienti. Oggetti disponibile infiammabili posti nelle sue vicinanze potrebbero prendere fuoco per l'aumento della temperatura.
Non abbandonare mai i residui dell'imballaggio in casa. Separare i vari materiali dell'imballaggio per tipo e consegrarli al più vicino centro di smaltimento.
Le etichette apposte su quello apparecchio sono conformi alla direttiva 2002/96/CEE Waste elettrica and electronic equipment (WEE) (recupero materiali elettronici ed elettrici di scarto). Sulla presente direttiva sono riportate le normative che disciplinano la raccolta e il reciclaggio delle apparecchiature non più utilizzabili in tutte l'unione europea.
Non ostruire mai le aperture e le fessure previste per l'areazione e la dispersione del calore.
La piastrina dati riportante i dati tecnici, il numero di seri e il marchio è ubicata in una posizione visible su blocco riscaldante. Non rimuovere mai l'etichetta dati.
AVVERTENZE! Non utilizzato mai pagliette abrasive, metalliche o raschiati o appuntiti che danneggerebbero la superficie. Se necessario, utilizzato prodotti standard non abrasivi con l'aiuto di utensili di legno o di plastica. Risciacquare accuramente e asciugare con panno morbido o una pelle scamosciata.
2. ISTRUZIONI PER LO SMALTIMENTO
- La nostra politica di salvaguardia ambientale
I nostri prodotti sono imballati solamente con utilizzo di materiali non inquinanti, non dannosi per l'ambiente e ricolabili. Si richiedeagli utenti di collaborare, smaltendo
gli imballaggi in modo adeguato. Contattare il proprio rivenditore o le organizzazioni locali competenti per richiedere gli indirizzi delle strutture di raccolta, riciclaggio e smaltimento.
Non gettare mai tutto o parte dell'imballaggio nelle aree, circostanti. Le parti dell'imballaggio e in particolare i sacchetti di plastica rappresentano un rischio di soffocamento per i bambini.
Anche il Vostro vecchio appearecchio delve essere smaltito in modo adeguato.
Importante: conseignare l'apparecchio alla propria organizzazione locale autorizzata alla raccolta degli apparecchi rottamati. Uno smaltimento corretto consente il recupero intelligente di materiali di valore.
Gli appearecchi che non vengono piùutilizzati devono essere staccati alla rete di alimentazione e devono essere rimossi tutti i fili elettrici conduttori, in modo che non rappresentino un pericolo per i bambini.
3 PRECAUZIONI DI SICUREZZA
Le nome di sicurezza inerenti ad apparecchiature elettriche o a gas e alle funzioni di ventilazione sono riportate sulle istruzioni d'installazione. Nel vosto interesse e a titolo di sicurezza personale. Tutte le apparecchiature elettriche devono, per legge, essere installate e riparate solamente da personale qualificato. In conformità alle normative appropriate. I nostri installatori quali ficati vi possono garantire un lavoro ben eseguito. Le apparecchiature a gas o elettriche devono sempre essere scollegate da personale adeguatamente esperto. Prima di allacciare l'apparecchio alla rete elettrica, confrontare i dati di allacciamento (tensione e frequenza) indicate sulla targhetta dati con quelli della rete elettrica locale. Questi dati devono essere assolutamente combaciare se si vuole evitare che l'apparecchio si possa danneggiare. In caso di dubbi consultare il vostro elettricista di fiducia.
La sicurezza elettrica dell'apparecchio viene garantita solo se questo viene allacciato a un regolamentare conduttore di messa a terra. La casa produrtrice non risponde dei danni causati alla mancanza o dall'interruzione del conduttore di messa a terra (p.e. scossa elettrica).
L'apparecchio deve essere montato e collegato da un elettricista specializzato. Rivolgersi in tal caso a un elettricista specializzato che sia a conoscenza delle normative locali e di哪些 supplementari emanate dall'azienda di zona e che esegui i lavori nel rispetto delle stesse. La casa produrtrice non si assume alcuna responsabilità per danni causati da un montaggio non corretto o da un allacciamento non a norma
dell'apparecchio.
AVVERTENZA! Utilizzato l'apparecchio solo après che è stato incassato correttamente. Solo in quello modo non si corre il rischio di toccare elementi sottotensione.
AVVERTENZA! Non après assolutamente l'involucro dell'apparecchio.
Se si viene aicontatto con elementi sottotensione o se si modifica la struttura elettrica e meccanicasi possono creare situazioni per il'utente e si cui compromettere il corretto funzionamento dell'apparecchio.
AVVERTENZE! Non conservare contentitori in plastica oppure oggetti infiammabili nell'apparecchio, questi oggetti potrebbero infatti fondersi o incendiarsi quando si accende lo scaldastoviglie. PERICOLO DI INCENDIO!
AVVERTENZA: NON DIMENTICARSI MAI CHE LA PELLE DEI BABBINI É MOLTO DELICATA E QUINDI PIU SENSIBLE ALLE ALTE TEMPERATURE. EVITARE PERTANTO CHE I BABBINI GIOCHINO CON L'APPARECCHIO. L'APPARECCHIO POTREBBE INIZIARE A RISCALDARSI SE ACCESO INAVVERTITAMENTE: PERICOLO DI USTIONI!
AVVERTENZA: IL VANO INTERNO DELL'APPARECCHIO PUO RAGGIUNGERE TEMPERATURE FINO A 75^ A SECONDA DELLA TEMPERATUREA SELECTIONATA E DEL PERIODO DI FUNZIONAMENTO. UTILIZZARE, SE NECESSARIO, DEI GUANTI DA CUCINA PER ESTRARRE LE STOVIGLIE DAL CASSETTO.
QUESTO APPARECCHIO E STATO PENSATO PER IL SOLO USO DOMESTICO! PRESTARE ATTENZIONE A NON DANNEGGIARE L'APPARECCHIO O CREARE ALTRE SITUAZIONI PERICOLOSE, ATTENENDOSI ALLE SEGUMENTI ISTRUZIONI:
Non appoggiarsi e non sedersi sul cassetto quando è aperto, perché altrimenti si potrebbero danneggiare le guide telescopiche. La portata massima del cassetto è di 10kg
PULIZIA:
- Non utilizzato assolutamente un pulitore a vapore. Il vapore potrebbe infatti raggiungere i componenti sulla tensione e provocare il cortocircuito. La precisione del vapore potrebbe perchéanche danneggiare permanentelemente le superfici e i componenti dell'apparecchio: danni per i quali la casa produttrice non si assume alcuna responsabilità.
- Si raccomanda di atteneri alle istruzioni sulla pulizia
riportate al paragrafo "Pulizia e Manutenzione".
RIPARAZIONI:
- ATTENZIONE! I lavori di montaggio e di manutenzione o riparazione devono essere
eseguiti esclusivamente da personale specializzato. Lavori di installazione e di manutenzione o riparazione non a norma possono creare pericoli per l'utente, per i quali la casa produrtrice non si assume alcuna responsabilità. - ATTENZIONE! Riparazioni all'apparecchio durante il periodo di garanzia possono essere eseguite solo dal Servizio di assistenza tecnia autorizzato alla stessa casa produttrice, perché altrimenti decadrebbe il diritto di garanzia per eventuale successive danni.
- ATTENZIONE! Prima di eseguire i lavori di installmente e manutenzione o riparazione, staccare l'apparecchio dall'alimentazione elettrica.
L'apparecchio è staccato dall'alimentazione elettrica solo se:
- il fusibile dell'impiano domestico è scattato.
- la spina dell'apparecchio è staccata alla rete elettrica:
- per staccare l'apparecchio alla rete non tirare il cavo di alimentazione, ma staccare manualmente la spina.
AVVERTENZE! Il produttore declina qualsiasi responsabilità a fronte di infortuni o danni causati alla mancata conformità alle suddette normative o causate da manomissione ancche di una sola parte dell'apparecchio e dall'uso di parti di ricambio non originali.
4. DESCrizIONE DELL'APPARECCHIO

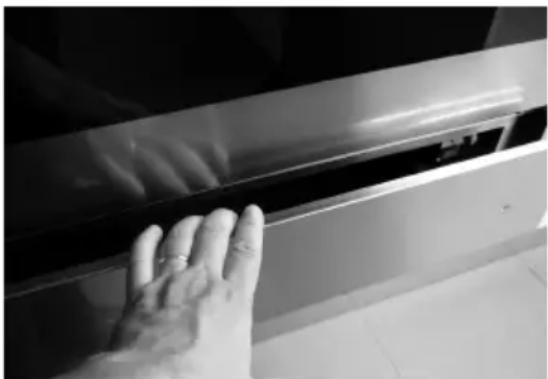

4.0 APERTURA DEL CASSETTO

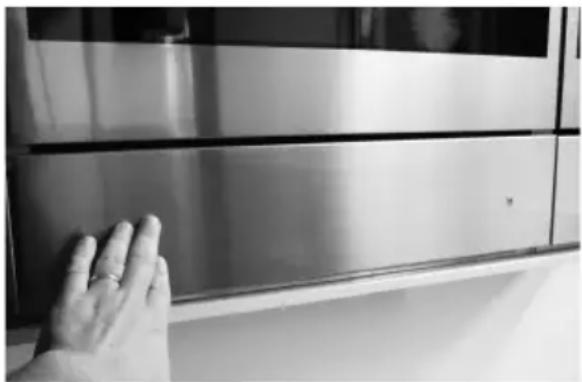

Per aprire il cassetto premere il frontale del cassetto
(fig. A)

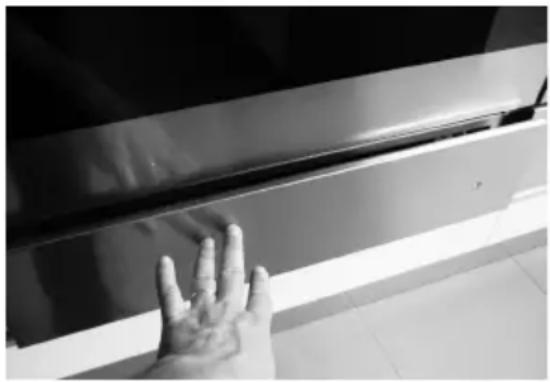

Togliere la mano
(fig.B),
quindi afferrare il cassetto
(fig. C)
e tirarlo versus di se, fino ad aprirlo completeness.
4.1 CHIUSURA DEL CASSETTO
Per chiudere il cassetto accompagnare il cassetto verso la chiusura, quando premere il frontale fino a che non si aggancia. Togliere la mano.
4.2 L'apparecchio è dotato di un sistema di ventilazione ad aria calda. Una ventola distribuisce il calore della resistenza di riscaldamento in modo ottimale all'interno del cassetto.
Il termostato permette di determinare e controllare la temperatura desiderata per le stoviglie inserte.
La circolazione dell'aria riscalda le stoviglie in modo uniforme e rapido.
Una griglia di protezione impedisce che si possano toccare accidentallymente le resistenze di riscaldamento e la ventola.
5. PRIMA DEL PRIMO USO
Non abbandonare mai i resti dell'imballaggio in casa. Separare i materiali resinui dell'imballaggio per tipo e consegnarli al smaltimento più vicino.
Prima di utilizzare l'apparecchio per la prima volta, pulirlo con un panno umido ed asciugarlo quando accuramente come descritto al capitolo "Pulizia e manutenzione".
Riscaldare il cassetto vuoto per almeno 2 ore. A tal scopo, impostare la temperatura 75^ C. Assicurarsi durante questo periodo di riscaldamento che la cucina sia ben areata.
Gli elementi in metallo sono stati trattati con un apposto prodotto protettivo.
Questo prodotto potrebbe essere la causa di cattivi odori al primo riscaldamento del cassetto. Questi odori ed eventuali fuma scompaiano velocemente e non sono da attribuire ad un allacciamento non a norma o un difetto dell'apparecchio.

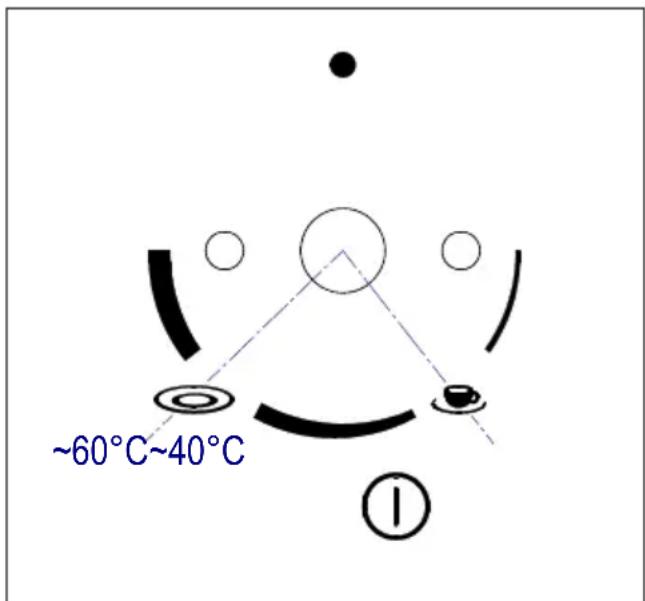

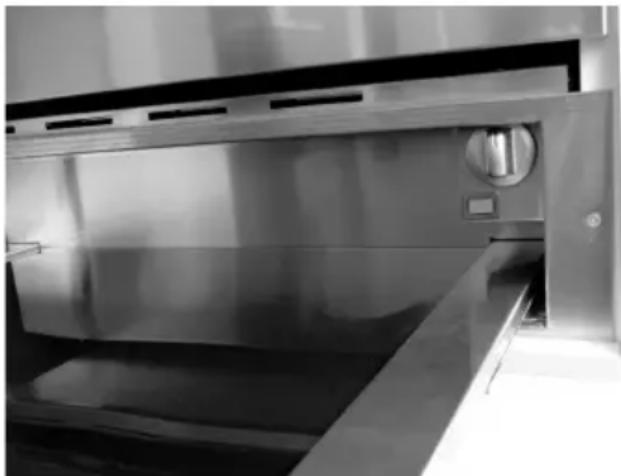

6. PANNELLO DI CONTROLLO
7. UTILIZZO DEL CASSETTO SCALDASTOVIGLIE
7.1 Impostazioni di esercizio
Aprière l cassetto. Ruotare la manopola impostando la temperatura desiderata, quandi premere il pulsante rosso. Si accenderà la luce spia rossa del pulsante stesso che rimarra accesa per tutta la durata del funzionamento. Per spegnere l'apparecchio ruotare in posizione 0 la manopola e premere il pulsante. La luce rossa si spegnerà.
7.2 Tempi di riscaldamento
Diversi fattori influenzano i tempi di riscaldamento:
- materiale e spessore delle stoviglie;
- quantità di stoviglie caricate;
disposizione delle stoviglie caricate; - impostazione della temperatura.
Non è quindi possibile fornire indicazioni assolute. Impostando la temperature su 60^ e per raggiungere un riscaldamento omogeneo, sono sono essere considerati indicativi seguenti valori:
| STOVIGLIE TEMPO (MIN) | |
| STOVIGLIE PER 6 PERSONE 30-35 | |
Potete dedurre dall'esperienza pratica quali siano le impostazioni ottimali per le Vostre esigenze.
8 PULIZIA E MANUTENZIONE
La pulizia rappresenta generalmente l'unico tipo di manutenzione necessaria.
Attenzione! Prima di iniziare la pulizia staccare l'apparecchio dall'alimentazione di rete. Togliere la spina delle prese o disattivare il circuito di alimentazione dell'apparecchio.
Avvertenza! Non utilizzato detergenti aggressivi o prodotti abrasivi, spugne abrasive e neppure oggetti appuntiti, perché potrebbero macchiare l'apparecchio.
Avvertenza! Non utilizzato mai getti di vapore per la pulizia delle parti interne dell'apparecchio.
8.1 Frontale e pannello comandi
E sufficiente pulire l'apparecchio con un panno umido. Nel caso dovesse essere particolarmente sporco, aggiugere un paio di gocce di detergente all'acqua di pulizia. Asciugare quando l'apparecchio con un panno asciutto.
I frontali in acciaio inossidabile degli scaldastoviglie.
possocono essere puliti con detergenti speciali apposti.
Questi prodotti rallentano la formazione dello sporco sulla superficie del cassetto. Applicare una minima quantità del prodotto con un panno morbido su tutte la superficie da trattare.
8.2 Vano interno
Pulire il vano interno con un panno umido dopo ognio uso. Nel caso dovesse essere particolarmente sporco, aggiungere un paio di gocce di detergente all'acqua di pulizia.
Asciugare quindi le sufefici con un panno asciutto.
Evitare che defluisca acqua nei fori di ventilazione.
Riutilizzare il cassetto solo quando si è asciugato completeness.
9 GUASTI, COSA FARE?
ATTENZIONE! Qualsiasi tipo di riparazione deve essere eseguito solo da personale specializzato e patentato.
Qualsiasi riparazione che non viene eseguita da personale autorizzato alla casa produttrice potrebber rivelarsi pericolosa.
I seguito guasti possono essere rimossi dall'utentezza che sua necessario l'intervento del Servizio Assistenza.
Le stoviglie non si riscaldano a sufficienza? Verificare se:
- l'apparecchio è acceso;
- è stata impostata la temperatura giusta;
- le aperture di ventilazione sono state ostruite dai piatti o fondine di grande dimensioni;
- le stoviglie sono state riscaldate per un periodo sufficientemente lungo.
Diversi fattori influenzano i tempi di riscaldamento
- materiale e spessore delle stoviglie;
- quantità di stoviglie caricate;
disposizione delle stoviglie caricate; - impostazione della temperatura.
Le stoviglie non si riscaldano? Verificare se:
- si除去一个圆的圆心，用圆的圆心代替圆心。
Se la pentola è in funzione, significa che la resistenza di riscaldamento è difettosa.
Se la ventola non funziona, significa che è difettosa.
- il fusibile dell'impiano domestico è scattato.
10 INSTALLAZIONDELL'APPARECCHIO
10.1 Prima dell'installazione
Assicurarsi che al tensione di alimentazione indicate sulla targhetto dati corrisponda a quella della vostra rete elettrica.
Apriere il cassetto, rimuovere tutti gli accessori e il materiale d'imballaggio.
Attenzione! Il frontale del cassetto potrebbe essere ricoperto da un film protettivo.
Rimuovere la protezione con cautela prima del primo utilizzato dell'apparecchio cassetto scaldastoviglie, iniziando a staccarla partendo dal basso.
Assicurarsi che il cassetto non sia danneggiato.
Controllare che il cassetto si chiuda correttamente. In presenza di danni informare il Servizio Assistenza.
Il cassetto scaldastoviglie può essere incassato solo sugli appearecchi che sono stati indicati dal produttore. La casa produrtrice non garantisce il corretto funzionamento del cassetto se combinato con appearecchi non da lei indicatei e non risponde per eventuali danni causati da un tale uso improprio.
10.2 Incasso
Prima i procedere al montaggio dello scaldastoviglie e dell'apparecchio a lui combinato, predisporre un piano intermedio fisso del mobile, il quale assicuri la portata necessaria per entrambii gli apparecchi.
L'apparecchio combinato viene invece posizionato除去 ulteriori piani intermedi direttamente sul cassetto scaldastoviglie incassato.
Per l'incasso dell'apparecchio combinato atteneri assolutamente alleindicazionicontainne nelle relative istruzioni per l'uso e per il montaggio.

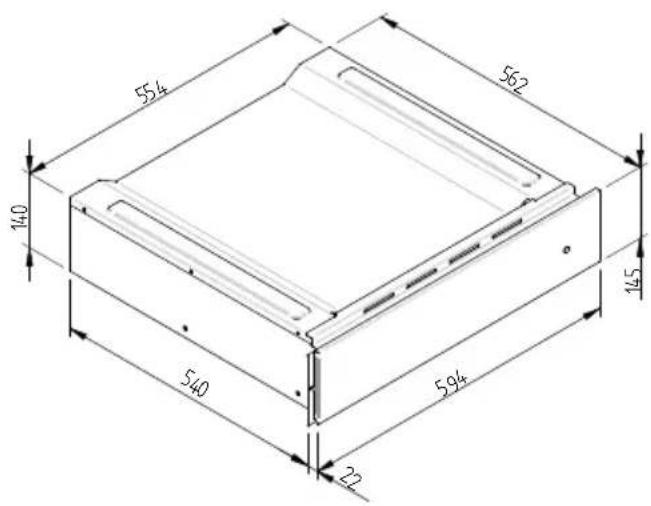

Le dimensioni principali per l'incasso sono indicate in mm e riportate nel diagramma di installmente. Per il montaggio proseguire come indicato:
- sistemare il cassetto del mobile in modo che sua ben centrato e allineato;
- assicurarsi che la cornice sia perfettamenteaderente al mobile;
- après il cassetto e fissare l'involucro alle pareti del mobile con le due viti in dotazione.
10.3 Allacciamento Elettrico
L'allacciamento elettrico deve essere eseguito da un elettricista qualificato conformmente alla legislazione
vigente.
Allaccimento elettrico
Prima di effettuare l'allciamento elettrico accertarsiche:
-
le caratteristiche dell'impiano siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fronte del forno;
-
l'impianto sua munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovra raggiungere una temperatura superiore di 50^ C quella ambiente.
Se un appearecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altre dispositorio che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completingi nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installatione. La presa o l'interruttore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.
| TIPI E DIAMETRO MINIMO DEI CAVI | |
| SASO | |
| H05RR-F 3x0,75 mm2 H | 05RR-F 3x1,5 mm2 |
| H05VV-F 3x0,75 mm2 H | 05VV-F 3x1,5 mm2 |
| H05RN-F 3x0,75 mm2 H | 05RN-F 3x1,5 mm2 |
| H05V2V2-F 3x0,75 mm2 H | H05V2V2-F 3x1,5 mm2 |

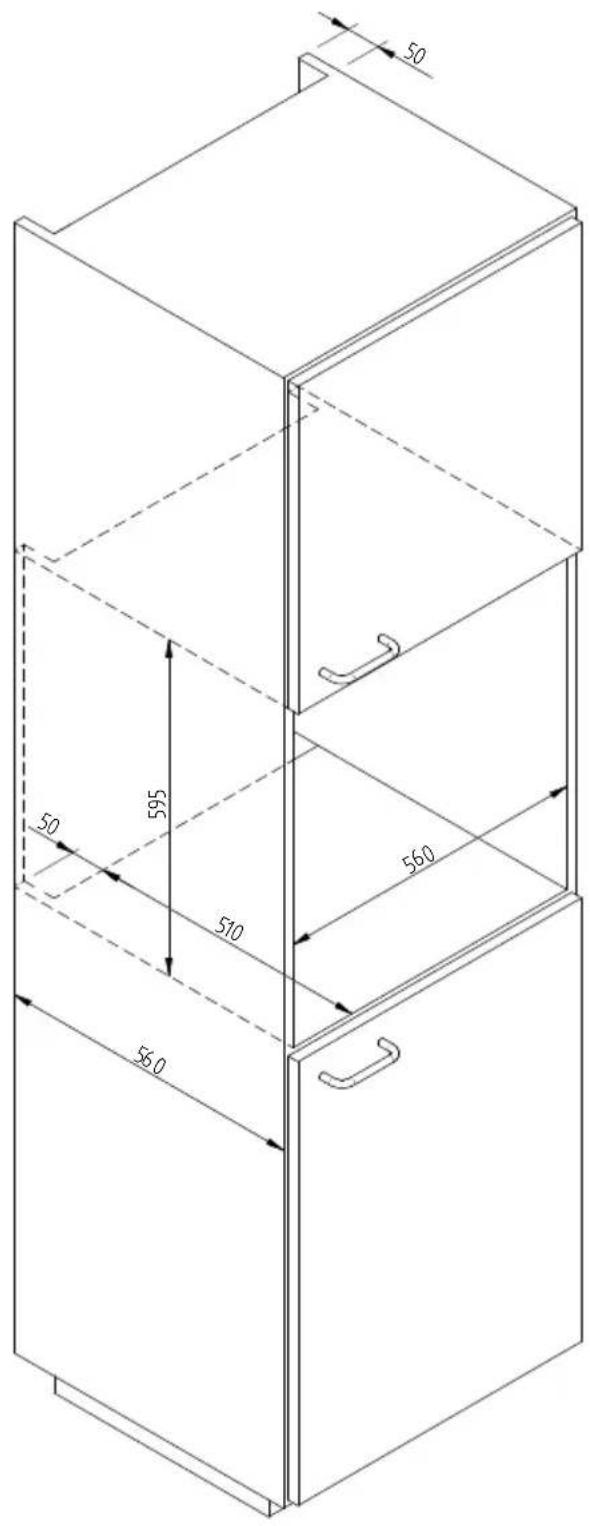

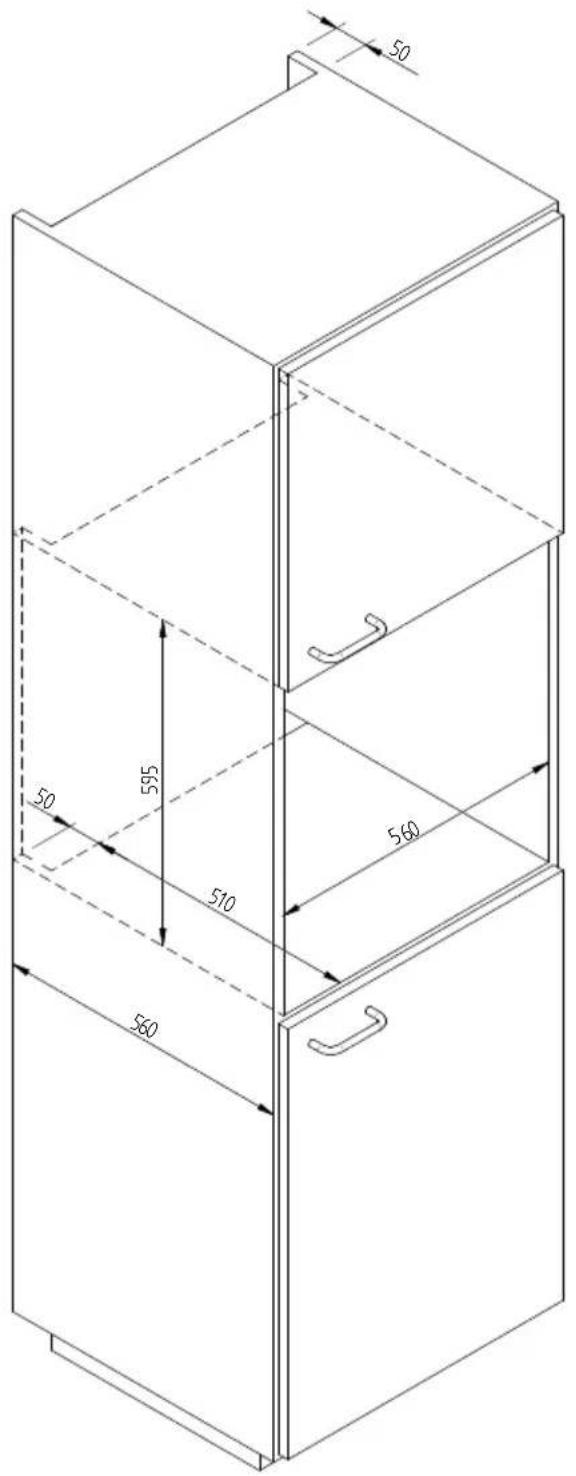

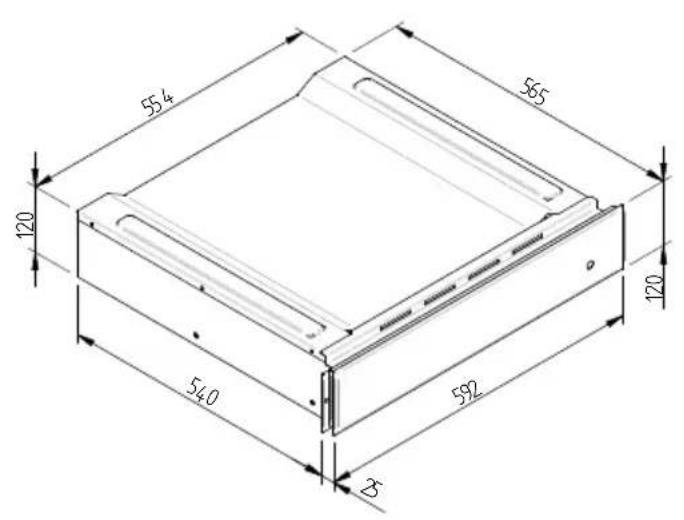

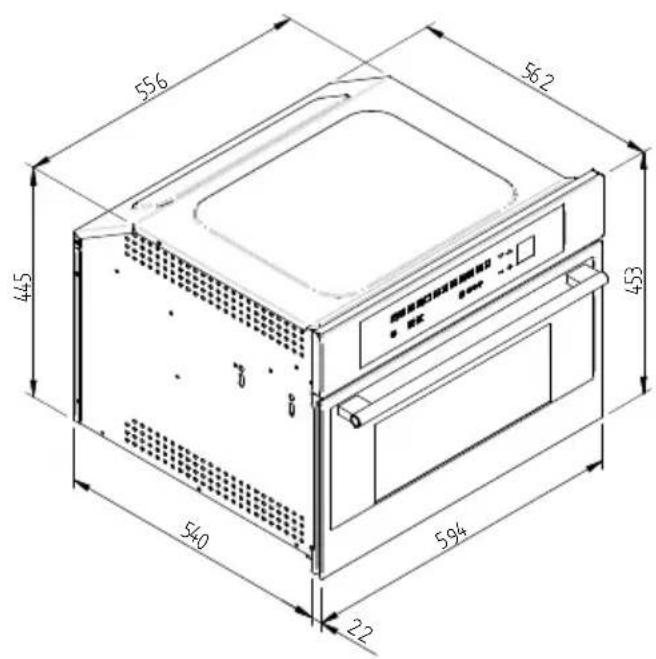

SCHEMA DIMENSIONALE CASSETTO INCASSO 560 X 595 CON FORNO DA 480

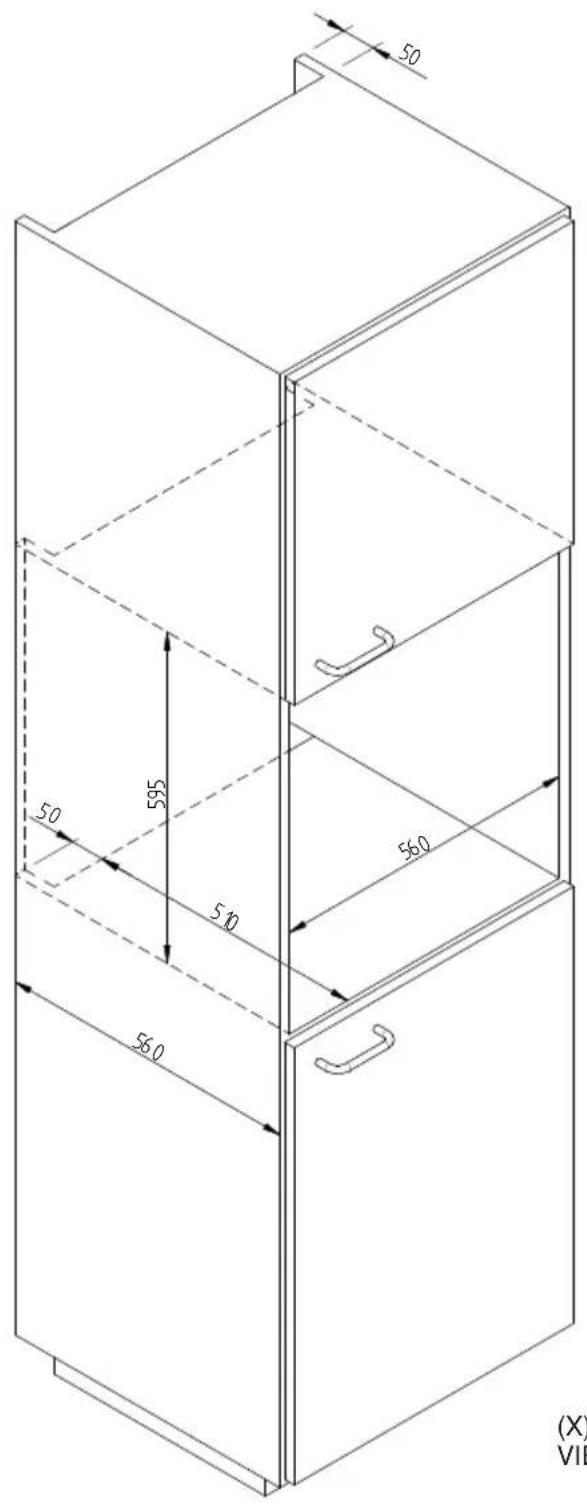

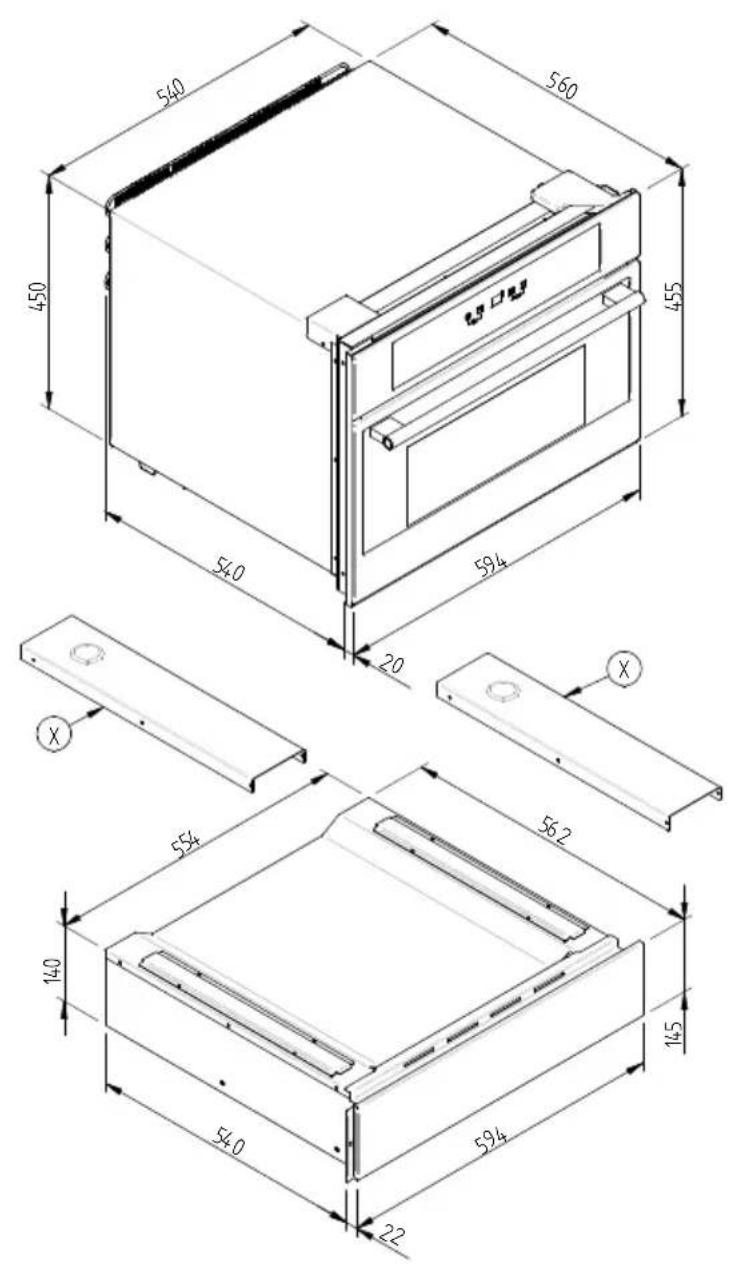

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595 CON CANTINETTA DA 455
(X) STAFFE OPZIONALI DA ORDINARE QUANDO LA CANTINETTA VIENE ABBINATA AL CASSETTO PORTA OGGETTI

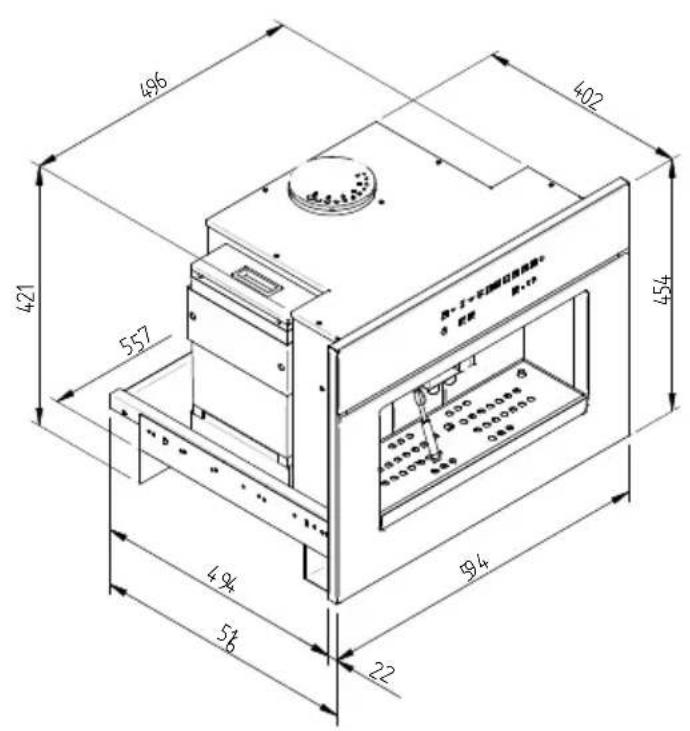

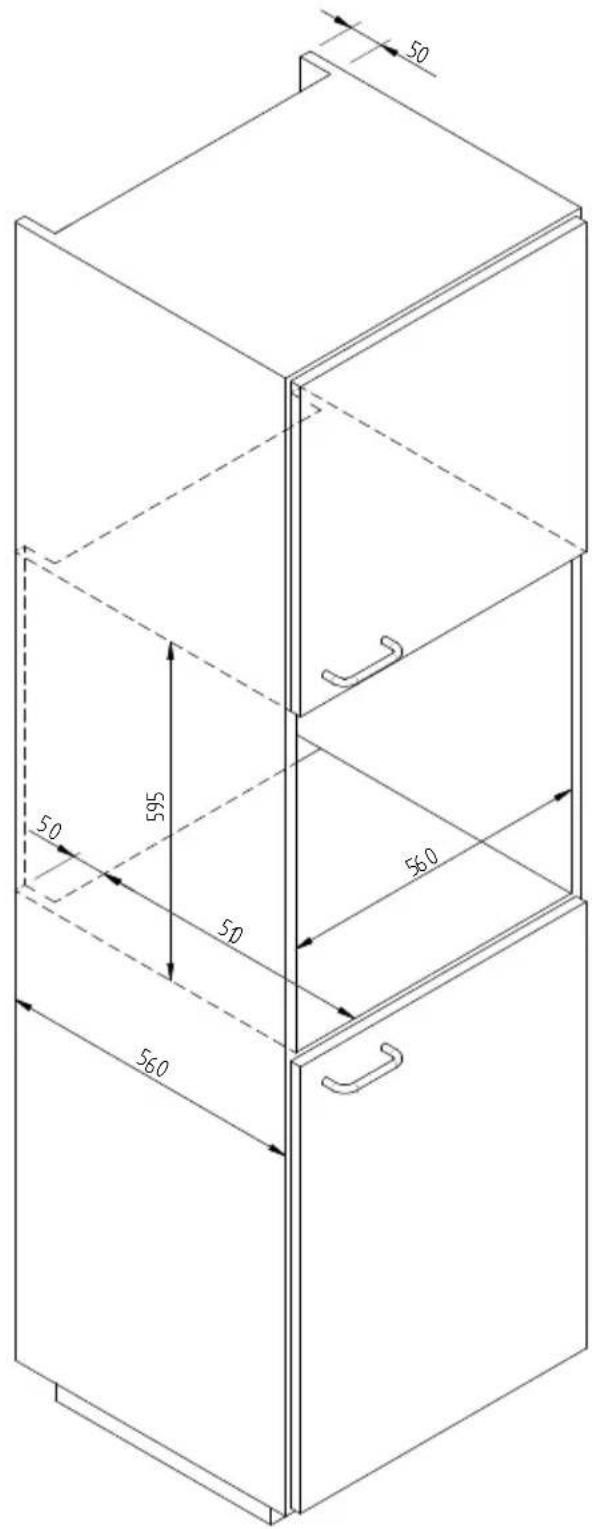

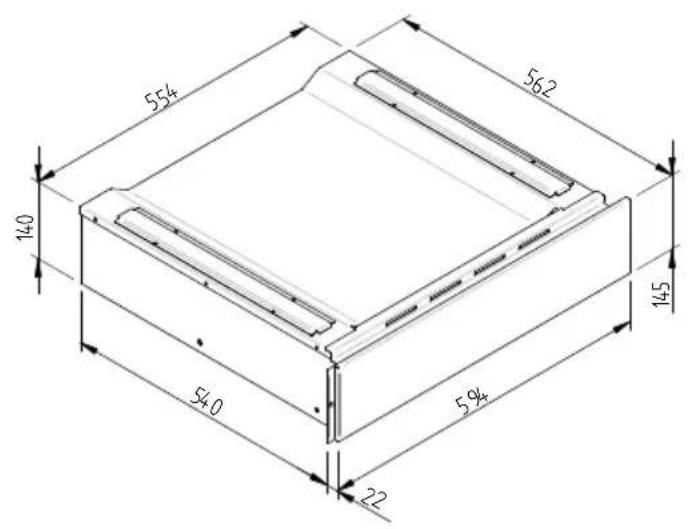

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595 CON MACCHINA DA CAFFÉ DA 454

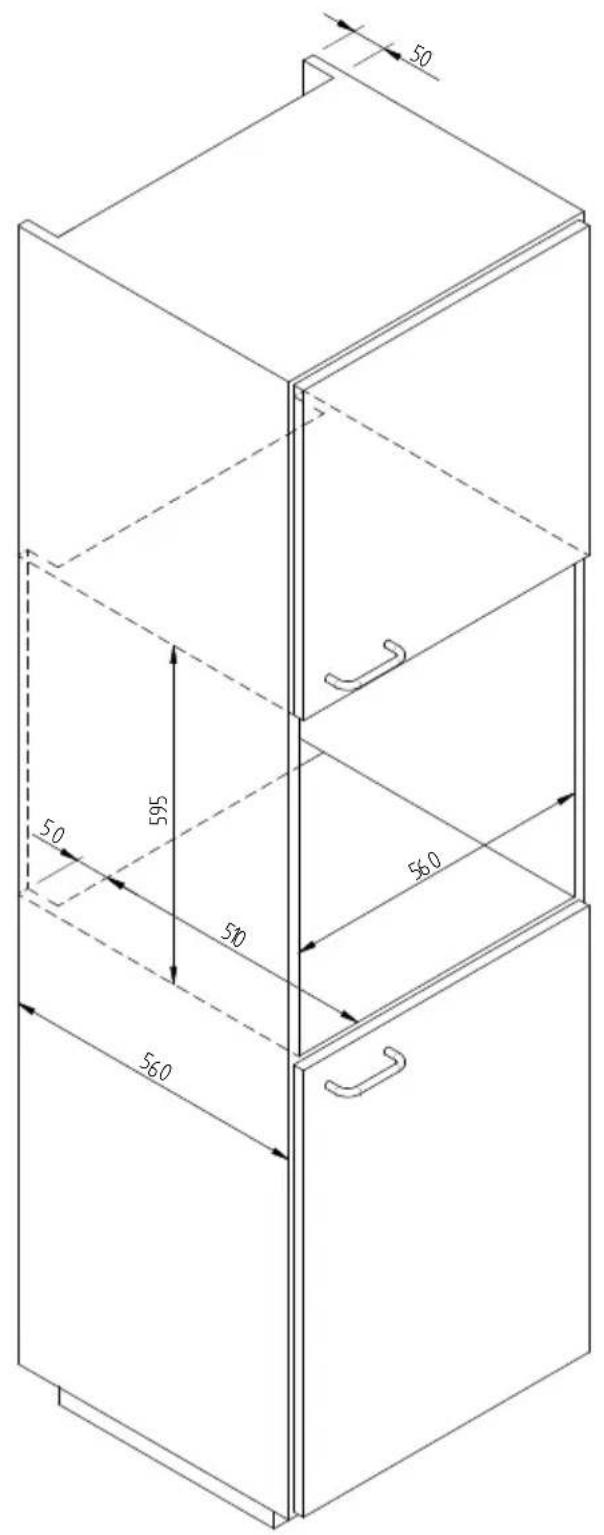

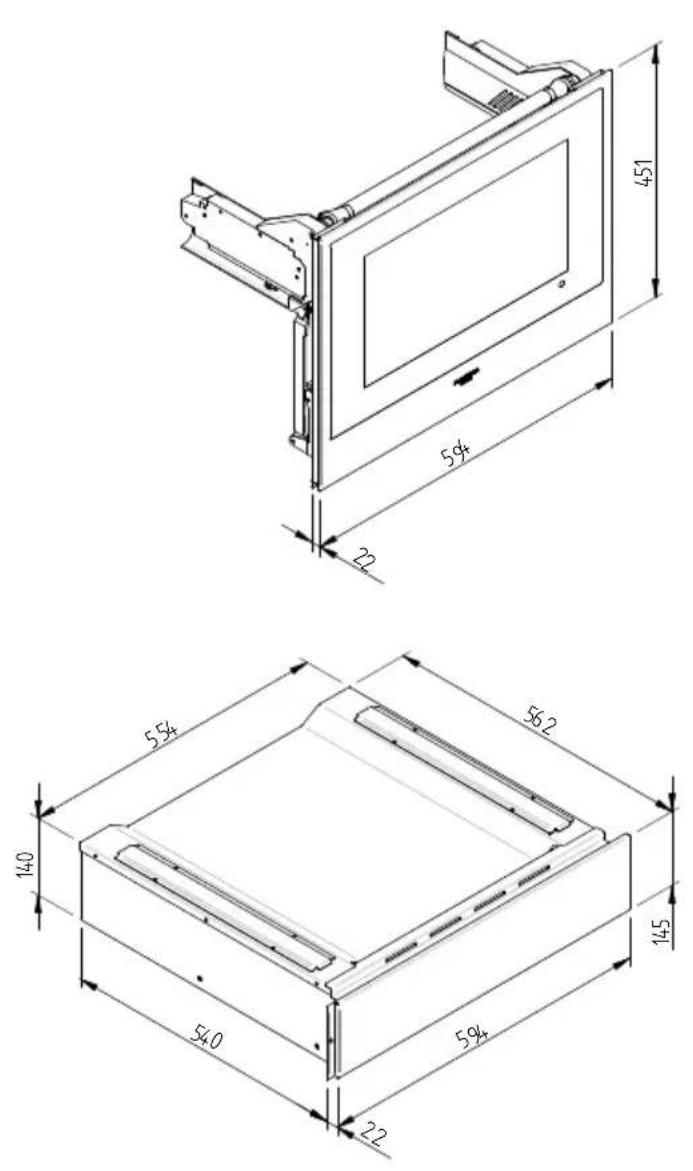

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595 CON TV DA 451
AVVERTENZE! Prima di collegare il cassetto scaldastoviglie alla rete elettrica, verificare che il voltaggio e la frequenza della rete corrispondano a quelli indicate sulla piastrina dati posizionata all'interno del blocco riscaldante che dovrebbe essere conservata insieme a quello manuale.
L'allaccimento elettrico deve essere effettuo tramite un interrottore bipolare la cui potenza sia adeguata all'assorbimento dell'apparecchio e che abbia un'intercapedine minima di 3mm tra i contatti, in modo da garantire il disinserimento alla rete elettrica in caso di emergenza o di pulizia del cassetto scaldastoviglie. Se per l'allaccimento elettrico viene utilizzataanche una spina, quest'ultima deve essere accessibile dopo l'infallazione.
Collegare l'apparecchio a terra in conformità alle normative sulla sicurezza degli impianti elettrici. ATTENZIONE! IL PRESENTE SCALDASTOVIGLIE DEVE ESSERE ASSOLUTAMENTE COLLEGATO A TERRA.
In caso di guasto al cavo di alimentazione montato sul cassetto scaldastoviglie, deve essere sostituito con un cavo originale fornito dal servizio di assistenza post vendita.
Il produttore e il rivenditore declinano agli responsabilità per eventuali danni a persona, animali o cose, dovuti alla mancata osservanza delle presenti istruzioni di montaggio.
Dear Customer,

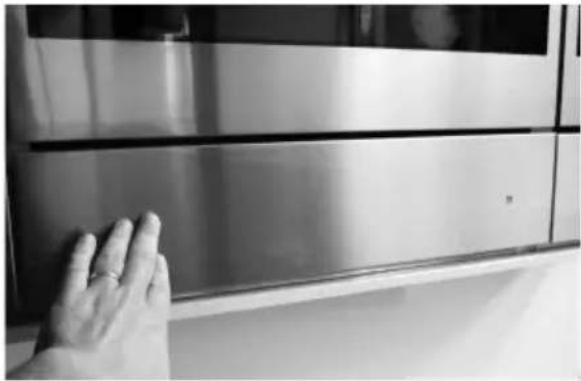

ParaAbriragaveta,pressioneasuperficiaefrontal da gaveta.
(fig. A)

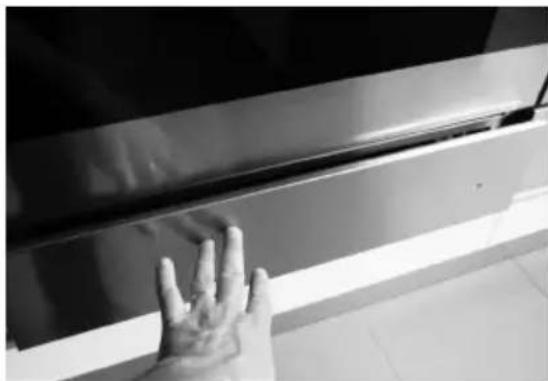

Retire a mao
