MANUALE UTENTE CMCL 4142BN CANDY

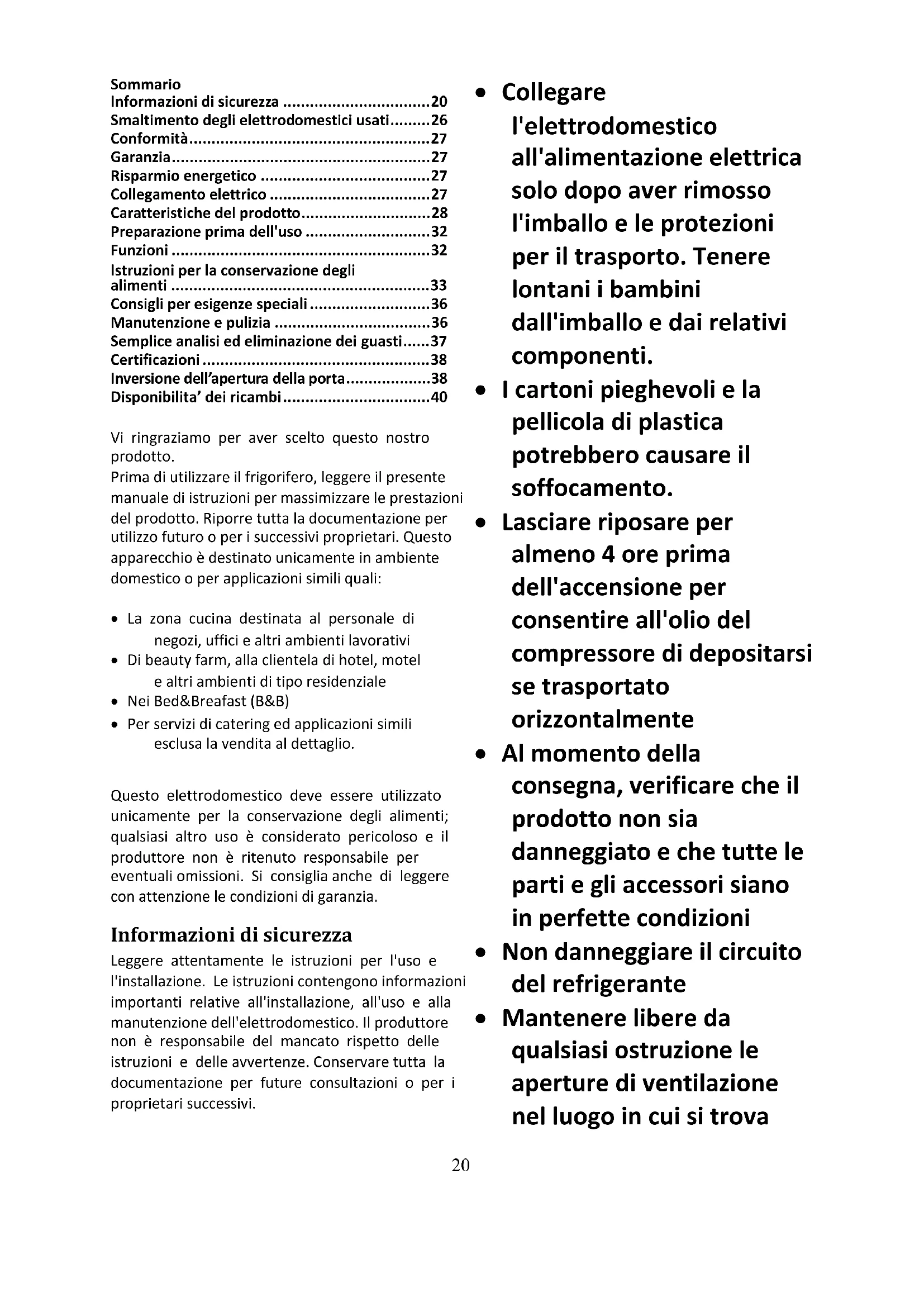

• Sommario Informazioni di sicurezza p. 20
• Smaltimento degli elettrodomestici usati p. 26
• Conformità p. 27
• Garanzia p. 27
• Risparmio energetico p. 27
• Collegamento elettrico p. 27
• Caratteristiche del prodotto p. 28
• Preparazione prima dell'uso p. 32
• Funzioni p. 32
• Istruzioni per la conservazione degli alimenti p. 33
• Consigli per esigenze speciali p. 36
• Manutenzione e pulizia p. 36
• Semplice analisi ed eliminazione dei guasti p. 37
• Certificazioni p. 38
• Inversione dell’apertura della porta p. 38
• Disponibilita’ dei ricambi Vi ringraziamo per aver scelto questo nostro prodotto. Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutta la documentazione per utilizzo futuro o per i successivi proprietari. Questo apparecchio è destinato unicamente in ambiente domestico o per applicazioni simili quali: p. 40

• La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi • Di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale • Nei Bed&Breafast (B&B) • Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio. Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non è ritenuto responsabile per eventuali omissioni. Si consiglia anche di leggere con attenzione le condizioni di garanzia. Informazioni di sicurezza Leggere attentamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Il produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze. Conservare tutta la documentazione per future consultazioni o per i proprietari successivi.
• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti.

• I cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento.

• Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente

• Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni

• Non danneggiare il circuito del refrigerante

• Mantenere libere da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova21

l'elettrodomestico o nella struttura nella quale è incassato

• Non usare mai acqua per lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine

• L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

• Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.

• Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.

• L'elettrodomestico funziona con corrente elettrica 220- 240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.

• Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

• Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione22

dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi

• Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua

• Non montare l'elettrodomestico vicino a stufe o materiali infiammabili

• PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllare gli alimenti e consumarli immediatamente o ricongelarli solo dopo averli cotti.

• Se il coperchio dell'elettrodomestico non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

• Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide.

• Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate23

• Non conservare nell'elettrodomestico prodotti contenenti propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!

• Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

• Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore

• Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesioni

• Sono a rischio i bambini, le persone affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono perfettamente il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o istruire i bambini e le persone vulnerabili che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni.

• I bambini non devono giocare con l’elettrodomestico

• I bambini dai 3 agli 8 anni possono riempire e svuotare questo elettrodomestico

• PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande24

gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiare!

• PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di ustioni dovute alla bassa temperatura!

• Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi.

• Prima di ogni intervento occorre disinserire l’alimentazione elettrica all’elettrodomestico

• Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

• Non utilizzare oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzare mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento

• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi

• Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti.

• Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico.

• Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

• AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante25

ecologico ma infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non aumentano l'effetto serra. Se il refrigerante fuoriesce, può lesionare gli occhi o incendiarsi.

• Se il circuito di refrigerazione è visibilmente danneggiato:

• Spegnere l'elettrodomestico e staccare la spina dalla rete elettrica.

• Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di ignizione.

• Ventilare accuratamente il locale per alcuni minuti.

• Informare l'assistenza clienti.

• AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

• AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolunghe e prese multiple.

• Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni all'elettrodomestico. Questo elettrodomestico non può essere impilato con altri elettrodomestici.

• Il prodotto è progettato e costruito solo per uso domestico

• È possibile utilizzare solo componenti originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza.

• L'apertura prolungata della porta può causare un significativo aumento della temperatura nei vani dell'elettrodomestico

• Pulire regolarmente le superfici che possono venire a contatto con gli26

alimenti e i sistemi di scarico accessibili

• Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

• Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi

• Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio

• Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi

• Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno

• Per i frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino

• Per gli apparecchi a libera installazione: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso

• Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti Smaltimento degli elettrodomestici usati Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui27

rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La direttiva RAEE riguarda le sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

• I RAEE non devono essere trattati come rifiuti domestici;

• I RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE. In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati. Conformità Apponendo il marchio su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a questo prodotto. Garanzia La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta. Risparmio energetico Per un maggiore risparmio di energia si consiglia di procedere come segue:

• Installare l'elettrodomestico lontano da fonti di calore, al riparo dall’irradiazione diretta dei raggi solari e in un ambiente ben ventilato.

• Evitare di conservare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna, provocando un funzionamento continuo del compressore.

• Non riempirlo eccessivamente in modo tale da garantire una corretta circolazione dell'aria.

• Sbrinare l'elettrodomestico in presenza di ghiaccio per facilitare il trasferimento del freddo.

• In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero.

• Aprire o tenere aperte le porte dell'elettrodomestico il meno possibile.

• Evitare di regolare il termometro a temperature troppo basse.

• Togliere la polvere presente nella parte posteriore dell'elettrodomestico. Collegamento elettrico AVVERTENZA L'elettrodomestico deve avere un adeguato collegamento a terra per motivi di sicurezza. Il cavo di alimentazione dell'elettrodomestico è dotato di una spina con tre puntali, compatibile con le relative prese a muro, per ridurre al minimo il rischio di scosse elettriche. Non rimuovere per alcuna ragione il puntale di terra dal cavo di alimentazione fornito. Il frigorifero deve essere collegato a una presa a tre fori con una tensione nominale di 220-240 V ca 50/60 Hz e messa a terra. Il frigorifero non è stato progettato per funzionare con un inverter. Il cavo deve essere fissato dietro all'elettrodomestico e non deve essere accessibile o sospeso per evitare incidenti. Non scollegare mai il frigorifero tirando il cavo di alimentazione. Prendere la spina con decisione e staccarla dalla presa. Non utilizzare prolunghe con questo elettrodomestico. Se il cavo di alimentazione è troppo corto, far installare una presa vicino all’elettrodomestico da un elettricista o un tecnico di assistenza qualificato. L’utilizzo di una prolunga può influire negativamente sulle prestazioni dell’unità. L’usco scorretto della spina con messa a terra può portare al rischio scosse elettriche. Se il cavo di alimentazione è danneggiato, farlo sostituire da un centro di assistenza autorizzato.28

Gamma climatica Le informazioni relative alla gamma climatica dell'elettrodomestico sono riportate sulla targhetta dei dati. Indica a quale temperatura ambiente (cioè la temperatura dell'ambiente in cui l'elettrodomestico è in funzione) il funzionamento dell'elettrodomestico è ottimale (corretto). Gamma climatica Temperatura ambiente ammessa

da +16°C a +43°C — temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»; — Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»; — Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»; — Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»; Nota: considerando i valori limite dell'intervallo di temperatura ambiente per le classi climatiche per le quali il frigorifero è stato progettato e il fatto che le temperature interne potrebbero essere influenzate da fattori quali l'ubicazione del frigorifero, la temperatura ambiente e la frequenza di apertura delle porte, potrebbe essere necessario modificare l'impostazione di eventuali dispositivi di controllo della temperatura per tener conto di questi fattori, se del caso. Se il cavo di alimentazione dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi. Serratura Se il frigorifero è dotato di serratura, tenere la chiave fuori dalla portata di mano e non nelle vicinanze dell'elettrodomestico per evitare che i bambini rimangano intrappolati. Per lo smaltimento di un vecchio frigorifero, rompere le vecchie serrature o chiusure di sicurezza. Senza freon Il refrigerante privo di freon (R600a) e il materiale isolante schiumogeno (ciclopentano) ecologicamente compatibili che sono utilizzati per il frigorifero non danneggiano l'ozono e hanno un impatto minimo sul riscaldamento globale. L'R600a è infiammabile e sigillato in un sistema di refrigerazione, senza perdite durante il normale utilizzo. Tuttavia, in caso di perdite di refrigerante dovute a danni al circuito frigorifero, assicurarsi di tenere l'elettrodomestico lontano da fiamme libere e di aprire le finestre per la ventilazione il più rapidamente possibile. Caratteristiche del prodotto

• Controllo elettronico della temperatura

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Balconcino per bottiglie29

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Balconcino per bottiglie30

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Balconcino per bottiglie

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Balconcino superiore portabottiglie

Ripiano in cristallo per frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piedino di regolazione

Balconcino per bottiglie

Ripiano in cristallo del frigorifero

Coperchio cassetto per frutta e verdura

Cassetto per frutta e verdura

Piede di livellamento

Portabottiglie La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

A seguito dell'innovazione tecnologica, le descrizioni del prodotto contenute in questo manuale potrebbero non essere completamente coerenti con il vostro frigorifero. I dettagli sono in accordo con la voce dei materiali.32

Preparazione prima dell'uso Posizione di installazione

1. Condizione di ventilazione

La posizione scelta per l'installazione del frigorifero deve essere ben ventilata e avere meno aria calda. Non collocare il frigorifero in prossimità di una fonte di calore come fornello, caldaia e proteggerlo dall'irraggiamento solare diretto, garantendo così l'effetto refrigerante con conseguente risparmio energetico. Non collocare il frigorifero in un luogo umido, in modo da evitare che il frigorifero si arrugginisca e perda energia elettrica. Il risultato della divisione dello spazio totale del locale in cui è installato il frigorifero per la quantità di carica di refrigerante del frigorifero non deve essere inferiore a 8 g/m

Nota: La quantità di refrigerante caricata per il frigorifero si trova sulla targa dati.

2. Spazio di dissipazione del calore

Durante il funzionamento, il frigorifero cede calore all'ambiente circostante. Pertanto, almeno 300 mm di spazio libero devono essere risparmiati sul lato superiore, più di 100 mm su entrambi i lati e oltre 50 mm sul lato posteriore del frigorifero.

3. Superficie pianeggiante

Posizionare il frigorifero su una superficie solida e piana (pavimento) per mantenerlo stabile, oppure, in caso contrario, causerà vibrazioni e rumore. Quando il frigorifero viene posizionato su materiali da pavimentazione come moquette, stuoia di paglia, cloruro di polivinile, le piastre di supporto compatte devono essere applicate sotto il frigorifero, in modo da evitare cambiamenti di colore dovuti alla dissipazione del calore. Intorno all'elettrodomestico o in una struttura incassata deve essere mantenuta una ventilazione non ostruita. Preparazione prima dell'uso

Dopo che il frigorifero è stato installato correttamente e ben pulito, non accenderlo immediatamente. Accertarsi di mettere in tensione il frigorifero dopo più di 1 ora di fermo, in modo da assicurarne il normale funzionamento.

Controllare la posizione delle parti accessorie all'interno del frigorifero e pulire l'interno con un panno morbido.

Inserire la spina nella presa per avviare il compressore. Dopo 1 ora, aprire la porta del freezer, se la temperatura all'interno del vano freezer si abbassa questo indica che l'impianto di refrigerazione funziona normalmente.

4. Conservazione degli alimenti

Dopo che il frigorifero è stato in funzione per un periodo di tempo, la temperatura interna del frigorifero viene controllata automaticamente in base alla temperatura impostata dall'utente. Dopo che il frigorifero si è completamente raffreddato, introdurre gli alimenti, che di solito hanno bisogno di 2~3 ore per essere completamente raffreddati. In estate, quando la temperatura è alta, ci vogliono più di 4 ore per raffreddare completamente gli alimenti (cercare di aprire la porta del frigorifero il meno possibile prima che la temperatura interna si abbassi). Se il frigorifero è installato in un luogo umido, assicurarsi di controllare se il filo di terra e l'interruttore automatico di dispersione sono normali. Se si producono rumori di vibrazione dovuti al contatto del frigorifero con la parete o se la parete si annerisce per convezione d'aria intorno al compressore, allontanare il frigorifero dalla parete. L'installazione del frigorifero può causare disturbi come interferenze visive o acustiche al telefono cellulare, al telefono fisso, al ricevitore radio, al televisore collocati nelle vicinanze; in questo caso cercate di tenere il frigorifero il più lontano possibile. Funzioni ⚫ Regolazione della temperatura ⚫ La temperatura del frigorifero è controllata dal pannello di controllo montato nel vano frigorifero. ⚫ La temperatura del frigorifero è impostata per essere la più bassa quando è "2 ° C" e la più alta quando è "8 ° C". Può essere regolato in base alle esigenze dell'utente. ⚫ 1. In normali condizioni di funzionamento (primavera e autunno), si consiglia di impostare la temperatura a “5 ° C”. ⚫ 2. In estate, quando la temperatura ambiente è elevata, è consigliabile impostare la temperatura a “5 -6 ° C”, in modo da garantire le temperature di frigo e freezer e ridurre il tempo di funzionamento continuo del frigorifero; e in inverno quando la temperatura ambiente è bassa, si consiglia di impostare la temperatura a “4-5 ° C” per evitare frequenti accensioni / spegnimenti del frigorifero.33

⚫ 3. Raffreddamento rapido: Quando questa funzione è attivata, la temperatura del frigorifero e quella del freezer possono essere abbassate rapidamente e contemporaneamente, in modo che gli alimenti possano essere mantenuti freschi e senza perdere il loro valore nutritivo. Il tempo massimo di funzionamento della funzione Fast Cooling è di 26 ore, dopodiché il frigorifero viene riportato alla modalità precedente, impostata prima di attivare la funzione Fast Cooling. ⚫ Nota ： Le temperature possono variare dalle temperature impostate a causa dei cicli del compressore e delle condizioni esterne.

Nota: Se la spia '2' o '5' o '8' lampeggia, significa che il frigorifero si è rotto. Si prega di contattare il personale post-vendita per l'assistenza in loco il più presto possibile. Istruzioni per la conservazione degli alimenti Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante Vani frigoriferi Tipo di alimento Porta o balconi del vano frigorifero

• Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.

• Non conservare alimenti deperibili. Cassetto crisper (cassetto insalata)

• Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.

• Non conservare banane, cipolle, patate, aglio in frigorifero. Ripiano frigorifero - centrale

• Prodotti lattiero- caseari, uova Ripiano frigorifero - top

• Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi. Freezer drawer(s)/tray

• Alimenti per la conservazione a lungo termine.

• Cassetto inferiore per carne cruda, pollame, pesce.

• Cassetto centrale per verdure surgelate, patatine.

• Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

Precauzioni per l'uso ⚫ L’elettrodomestico potrebbe non funzionare in modo regolare (possibile scongelamento degli alimenti o temperatura troppo alta nello scomparto per gli alimenti congelati) se collocato per un lungo periodo di tempo in un’area con temperatura inferiore alla temperatura minima di regolazione prevista ⚫ Le informazioni relative alla gamma climatica dell'elettrodomestico sono riportate sulla targhetta dei dati. ⚫ La temperatura interna può essere influenzata da fattori quali la posizione del frigorifero, la temperatura ambiente e la frequenza di apertura delle porte e potrebbe essere necessario impostare un avviso che regoli il dispositivo di controllo della temperatura per adeguarla a queste variabili. ⚫ Le bevande effervescenti non devono essere immagazzinate nel vano freezer o in scomparti a bassa temperatura e alcuni prodotti come i cubetti di ghiaccio non devono essere consumati troppo freddi. Posizioni per la conservazione degli alimenti A causa della circolazione dell'aria fredda nel frigorifero, la temperatura di ogni zona del frigorifero è diversa, per cui diversi tipi di cibo dovrebbero essere collocati in zone diverse. Lo scomparto alimenti freschi è adatto per la conservazione di alimenti che non devono essere congelati: alimenti cotti, birra, uova, alcuni condimenti che necessitano di conservazione a freddo, latte, succhi di frutta, ecc... Il cassetto delle verdure è adatto per la conservazione di verdure, frutta, ecc... Il vano freezer è adatto alla conservazione di gelati, surgelati e alimenti da conservare a lungo.34

Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer. Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato. Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle - 12°C, tre stelle -18°C). Uso dello scomparto per alimenti freschi Impostare la temperatura dello scomparto di conservazione degli alimenti freschi tra 2°C e 8°Ce conservare gli alimenti destinati alla conservazione a breve termine o da consumare in qualsiasi momento nello scomparto degli alimenti freschi. Ripiano frigorifero: Quando si rimuove il ripiano, sollevarlo prima ed estrarlo; e quando si inserisce il ripiano, posizionarlo prima di metterlo giù. (Per il ripiano in due parti, spingere la prima parte fino all'estremità posteriore, quindi estrarre la seconda parte). Tenere la flangia posteriore del ripiano verso l'alto, per evitare che gli alimenti vengano a contatto con la parete del rivestimento. Quando si estrae o si inserisce il ripiano, tenerlo saldamente e maneggiarlo con cura per evitare di danneggiarlo. Cassetto per verdure: Estrarre il cassetto per verdure per accedere agli alimenti. Dopo aver usato o pulito la piastra di copertura del cassetto per verdure, assicurarsi di rimetterla sul cassetto, in modo che la temperatura interna del cassetto non venga alterata. Precauzioni per la conservazione degli alimenti Si consiglia di pulire gli alimenti e asciugarli prima di riporli in frigorifero. Prima di mettere gli alimenti in frigorifero, si consiglia di sigillarli, in modo da evitare l'evaporazione dell'acqua per mantenere frutta e verdura fresca da un lato, e prevenire la diffusione degli odori dall'altro. Non mettere alimenti in quantità o di peso eccessivi all'interno del frigorifero. Mantenere uno spazio sufficiente tra gli alimenti; se sono troppo vicini, il flusso d'aria fredda sarà bloccato, influenzando così l'effetto refrigerante. Non conservare alimenti in quantità o di peso eccessivi, per evitare che il ripiano venga schiacciato. Quando si conservano gli alimenti, tenere una distanza dalla parete interna e non posizionare gli alimenti ricchi d'acqua troppo vicini alla parete posteriore del frigorifero, per evitare che si congelino sulla parete interna. Conservazione per categorie di alimenti: gli alimenti devono essere conservati per categoria, con gli alimenti che si consumano ogni giorno posti di fronte sul ripiano, in modo che la durata di apertura della porta possa essere ridotta, evitando inoltre il deterioramento degli alimenti a causa della scadenza. Accorgimenti per il risparmio energetico: Lasciare raffreddare il cibo caldo a temperatura ambiente prima di riporlo in frigorifero. Mettere gli alimenti surgelati nello scomparto alimenti freschi da scongelare, utilizzando la bassa temperatura del cibo surgelato per raffreddare gli alimenti freschi, risparmiando così energia. Conservazione di frutta e verdura Nel caso di frigoriferi con scomparto refrigerante, è necessario indicare che alcuni tipi di frutta e verdura fresca sono sensibili al freddo e quindi non sono adatti alla conservazione in questo tipo di scomparto. Uso dello scomparto di conservazione degli alimenti congelati La temperatura del freezer è controllata al di sotto di -18 °C e si consiglia di conservare gli alimenti per una conservazione a lungo termine nel vano freezer, ma è necessario rispettare la durata di conservazione indicata sull'imballaggio degli alimenti. I cassetti freezer sono utilizzati per conservare gli alimenti che devono essere congelati. Il pesce e la carne di grandi dimensioni devono essere tagliati in piccoli pezzi e introdotti in sacchetti di conser- vazione prima di essere distribuiti uniformemente all'interno dei cassetti del freezer. ★ Lasciare raffreddare gli alimenti caldi a temperatura ambiente prima di riporli in freezer. ★ Non mettere liquidi in contenitori di vetro o in lattina sigillati nel vano freezer, in modo da evitare lo scoppio dovuto all'espansione del volume dopo che il liquido si è congelato. ★ Dividere gli alimenti in porzioni opportunamente ridotte ★ È meglio imballare gli alimenti prima di congelarli; i sacchetti di imballaggio utilizzati35

devono essere asciutti per evitare che si congelino insieme. Gli alimenti devono essere imballati o ricoperti con materiali idonei compatti, insapore, impermeabili all'aria e all'acqua, atossici e non inquinanti, per evitare la contaminazione incrociata e il trasferimento degli odori. Consigli per l'acquisto degli alimenti surgelati

1. Quando si acquistano alimenti surgelati,

consultare le linee guida per la conservazione sulla confezione. Sarete in grado di conservare ogni prodotto surgelato per il periodo indicato in base alla classificazione a stelle. Questo è di solito il periodo indicato come "Consumare entro×", che si trova sulla parte anteriore della confezione.

2. Controllare la temperatura dell'espositore per

surgelati nel negozio dove si acquistano gli alimenti surgelati.

3. Assicurarsi che la confezione di alimenti

surgelati sia in perfette condizioni.

4. Acquistare sempre i prodotti surgelati per

ultimi durante gli acquisti o la visita al supermercato.

5. Cercare di tenere insieme gli alimenti

surgelati durante la spesa e durante il viaggio di ritorno a casa, in quanto ciò contribuirà a mantenerli più freschi.

6. Non acquistare alimenti surgelati a meno che

non si possano congelare subito. I sacchetti gelo speciali isolati possono essere acquistati presso la maggior parte dei supermercati e dei negozi di ferramenta. Questi mantengono più a lungo gli alimenti surgelati freddi.

7. Per alcuni alimenti non è necessario

scongelarli prima di cucinarli. Verdure e pasta possono essere aggiunte direttamente all'acqua bollente o cotta a vapore. Salse e zuppe congelate possono essere messe in una casseruola e scaldate delicatamente fino allo scongelamento.

8. Utilizzare alimenti di qualità e manipolarli il

meno possibile. Quando gli alimenti sono congelati in piccole quantità, ci vorrà meno tempo per congelarli e scongelarli.

9. Calcolare la quantità di alimenti da congelare.

Quando si congelano grandi quantità di alimenti freschi, regolare la manopola di controllo della temperatura sulla modalità bassa, con la temperatura del freezer abbassata. Così, gli alimenti possono essere congelati in modo veloce, conservando la freschezza degli alimenti. Suggerimenti per erogatore acqua (se disponibile) Il frigorifero comprende un erogatore acqua che facilita il riempimento di un bicchiere di acqua rendendo immediatamente disponibile acqua fredda. L'erogatore acqua comprende una vaschetta da 2,0 litri che deve essere riempita. Per utilizzare l'erogatore acqua, procedere come di seguito indicato:

1. Aprire la porta del frigorifero per accertarsi

che l'erogatore acqua sia fissato correttamente.

2. Aprire il coperchio di riempimento della

vaschetta dell'acqua, introducendo lentamente l'acqua per evitare versamenti, fino a riempire completamente la vaschetta. Quindi, chiudere il coperchio di riempimento della vaschetta dell'acqua. Vedere illustrazione C.

3. Una volta che la vaschetta dell'acqua è piena,

impostare il termostato nella modalità più bassa o nella modalità Fast Cooling, e un'ora dopo si può erogare acqua potabile. Vedere illustrazione D. Si prega di ripristinare l'impostazione della temperatura originale dopo l'uso.

4. Quando si utilizza l'erogatore, un po’ d’acqua

può sgocciolare e accumularsi al di sotto dello stesso. Se necessario, asciugare con uno straccio.

5. Il riempimento massimo deve essere inferiore

al coperchio della vaschetta come indicato dalla linea di riempimento massimo NOTA: non togliere il contenitore fino a quando l'acqua non smette di scendere. Coperchio vaschetta dell'acqua Vaschetta acqua Coperchio di introduzione chiuso aperto Erogatore acqua Interruttore acqua36

Consigli per esigenze speciali Spostamento del frigorifero/freezer

• Posizione Evitare di posizionare frigorifero/freezer in prossimità di una fonte di calore, ad esempio fornello, caldaia o radiatore. Evitare la luce diretta del sole in edifici all'esterno o verande.

• Livellamento Assicurarsi di livellare il frigorifero/freezer utilizzando i piedini di livellamento anteriori. In caso contrario, le prestazioni di tenuta della guarnizione della porta del frigorifero o del freezer ne risentiranno, o addirittura si potrebbe provocare il malfunzionamento del frigorifero o del freezer. Dopo aver posizionato il frigorifero/freezer, attendere 4 ore prima di utilizzarlo, in modo da permettere al refrigerante di stabilizzarsi.

• Installazione Non coprire o bloccare le prese d'aria o le griglie dell'elettrodomestico. Quando si è assenti per molto tempo

• Se l'elettrodomestico non viene utilizzato per diversi mesi, spegnerlo prima di tutto, quindi scollegare la spina dalla presa a muro.

• Togliere tutti gli alimenti.

• Pulire e asciugare accuratamente l’interno dell'elettrodomestico. Per impedire la formazione di odori e di muffa, lasciare la porta leggermente aperta, se necessario bloccarla o farla rimuovere.

• Mantenere l'elettrodomestico pulito in un luogo asciutto e ventilato, lontano dalle fonti di calore, posizionare l'elettrodomestico con cura e non appoggiare oggetti pesanti sopra di esso.

• Non consentire ai bambini di accedere all'elettrodomestico. Manutenzione e pulizia Prima della pulizia, scollegare innanzitutto la spina di alimentazione; non inserire o scollegare la spina con le mani bagnate, in quanto sussiste il rischio di scosse elettriche e lesioni. Non versare l'acqua direttamente sul frigorifero, per evitare ruggine, perdite di elettricità e incidenti. Non allungare le mani sul fondo del frigorifero, in quanto si rischia di essere graffiati da spigoli metallici appuntiti. Pulizia interna ed esterna I residui di alimenti lasciati nel frigorifero possono produrre cattivi odori ed è per questo motivo che il frigorifero deve essere pulito regolarmente. Lo scomparto per gli alimenti freschi deve solitamente essere pulito una volta al mese. Rimuovere tutti i ripiani, il cassetto per le verdure, i portabottiglie, il piano di copertura, i cassetti, ecc. e pulirli con un panno morbido o una spugna immersi in acqua calda o con un detergente neutro. Eliminare la polvere accumulata sul pannello posteriore e sulle piastre laterali del frigorifero. Dopo l'uso del detergente, risciacquare con acqua pulita, quindi asciugare. Non utilizzare spazzole a setole, spazzole in filo d'acciaio, detergenti, sapone in polvere, detersivi alcalini, benzene, benzina, acidi, acqua bollente e altri elementi corrosivi o solubili per pulire la superficie del mobile, la guarnizione delle porte, le parti decorative in plastica, ecc.. per evitare danni. Asciugare accuratamente la guarnizione della porta, pulire la scanalatura con un bastoncino di legno avvolto da un filo di cotone. Dopo la pulizia, fissare prima i quattro angoli della guarnizione della porta, quindi inserirla segmento per segmento nella scanalatura della porta. Interruzione dell'alimentazione elettrica o anomalia del sistema di refrigerazione

• È importante fare attenzione alla conservazione di alimenti congelati in caso di periodi prolungati di mancato funzionamento dell’elettrodomestico (quali interruzione dell'alimentazione elettrica o anomalie del sistema di refrigerazione).

• Cercare di aprire la porta del frigorifero il meno possibile, in questo modo il cibo può essere conservato in modo sicuro e fresco per ore anche in estate.

• Nel caso di preavviso di interruzione dell'alimentazione elettrica:

1) Regolare la manopola del termostato sulla

modalità alta con un'ora di anticipo, in modo che gli alimenti siano completamente congelati (durante questo periodo di tempo non introdurre alimenti nuovi!). Ripristinare la modalità temperatura all'impostazione originale quando l'alimentazione elettrica ritorna normale, in modo tempestivo.

2) Si può anche fare il ghiaccio con un contenitore

a tenuta stagna, e metterlo nella parte superiore del freezer, in modo da prolungare il tempo di conservazione degli alimenti freschi. Nota: Una volta che il frigorifero viene utilizzato, è meglio utilizzarlo continuamente; e in circostanze normali, non interromperne l'uso, in modo da non influire sulla sua durata.37

Scongelamento Dopo un periodo di utilizzo, sulla parete interna del vano freezer (o sulla superficie dell'evaporatore) si formerà un sottile strato di gelo, che può influire sull'effetto refrigerante se lo spessore supera i 5 mm. In tal caso, è necessario rimuovere delicatamente la brina utilizzando un raschiaghiaccio piuttosto che utensili affilati o di metallo. La brina deve essere eliminata circa ogni 3 mesi, e se il normale uso dei cassetti e il normale accesso degli alimenti sono influenzati dalla brina stessa, assicurarsi di rimuoverla in modo tempestivo. Per rimuovere la brina, procedere come segue:

1. Togliere gli alimenti congelati, spegnere

l'alimentazione elettrica, aprire la porta del frigorifero e rimuovere delicatamente la brina dalla parete interna con un raschiaghiaccio. Per accelerare il processo di scongelamento, si consiglia di mettere una ciotola di acqua calda all'interno del frigorifero/freezer e, quando il ghiaccio si scioglie, utilizzare un raschiaghiaccio per raschiarlo e toglierlo.

2. Dopo lo sbrinamento, pulire il

frigorifero/freezer all'interno e accendere l'alimentazione elettrica. Sostituzione della lampadina La lampada a LED viene utilizzata dal frigorifero per l'illuminazione, in quanto presenta un basso consumo energetico e una lunga durata. In caso di anomalie, si prega di contattare il personale del servizio post-vendita per l'assistenza. Le lampadine possono essere sostituite solo dal produttore, insieme ad una parte dell'elettrodomestico Controllo di sicurezza dopo la manutenzione Il cavo di alimentazione è rotto o danneggiato? La spina di alimentazione è saldamente inserita nella presa? La spina di alimentazione si surriscalda in modo anomalo? Nota: Nel caso in cui il cavo di alimentazione e le spine siano danneggiate o ricoperte di polvere, possono verificarsi scosse elettriche e incendi. In caso di anomalie, scollegare la spina di alimentazione e mettersi in contatto con il fornitore. Semplice analisi ed eliminazione dei guasti Per quanto riguarda i seguenti piccoli guasti, non tutti devono essere riparati dal personale dell'assistenza tecnica; si può tentare di risolvere direttamente il problema. Situazione Ispezione Cosa fare

• Assenza totale di refrigerazione

• La spina di alimentazione è staccata?

• Gli interruttori automatici e i fusibili sono rotti?

• Assenza elettricità o linea di alimentazione scattata?

• Ricollegare la spina.

• Aprire la porta e controllare se la lampadina è accesa.

• Il frigorifero è stabile?

• Il frigorifero tocca il muro?

• Regolare i piedini regolabili del frigorifero.

• Allontanare dal muro.

• Scarsa efficienza frigorifera

• Sono stati introdotti troppi alimenti o alimenti troppo caldi?

• Si apre spesso la porta?

• Attaccate la borsa per gli alimenti alla guarnizione di tenuta della porta?

• Luce solare diretta o vicino a un forno o a una stufa?

• C'è una buona ventilazione?

• L'impostazion e della temperatura è troppo alta?

• Mettere gli alimenti in frigorifero quando gli alimenti caldi si sono raffreddati.

• Controllo e chiusura della porta.

• Allontanamen to del frigorifero dalla fonte di calore.

• Lasciare uno spazio libero per mantenere una buona ventilazione.

• Impostazione della temperatura appropriata.

• Particolare odore in frigorifero

• Si deve pulire il frigorifero?

• Si devono introdurre all'interno di sacchetti gli alimenti dagli odori forti?

• Gettare via il cibo andato a male.

• Pulire il frigorifero.

• Introdurre gli alimenti dai sapori forti all'interno di sacchetti. Nota: Se le descrizioni di cui sopra non sono applicabili alla risoluzione dei problemi, non smontarlo e ripararlo da soli. Le riparazioni effettuate da persone inesperte possono provocare lesioni o gravi malfunzionamenti. Contattare il negozio locale dove è stato effettuato l'acquisto. Questo prodotto deve essere sottoposto a manutenzione da parte di un tecnico autorizzato e devono essere utilizzati solo ricambi originali. Quando l'elettrodomestico non viene utilizzato per un lungo periodo di tempo, scollegarlo dalla rete elettrica, togliere tutti gli alimenti e pulire l'elettrodomestico, lasciando la porta socchiusa per evitare odori sgradevoli.38

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

I. Guida alla manutenzione

a) Allarme anomalia sensore: In caso di anomalia di un qualsiasi sensore, l'indicatore LED corrispondente lampeggia alla frequenza di 1 Hz (cioè ON per 0,5 secondi, OFF per 0,5 secondi), fino a quando la suddetta anomalia non viene rimossa:

• Spia '2°C' lampeggiante: sensore di temperatura del frigorifero guasto

• Spia '5°C' lampeggiante: sensore dell'evaporatore del frigorifero guasto

• Spia '8°C' lampeggiante: sensore temperatura ambiente guasto b) Allarme porta aperta Se la porta del frigorifero viene lasciata aperta per più di 3 minuti, tutte le spie lampeggiano simultaneamente alla frequenza di 1 Hz (cioè ON per 0,5 secondi, OFF per 0,5 secondi). L'allarme può essere interrotto per 3 minuti premendo un tasto qualsiasi, ma non verrà eliminato fino a quando la porta del frigorifero non sarà chiusa. Il compressore non può avviarsi. Se si verifica un'interruzione di corrente, attendere 5 minuti prima di accendere l'elettrodomestico o attendere 5 minuti dopo l'accensione del sistema. Quindi osservare se il compressore può funzionare normalmente o meno. Si è formato del ghiaccio nel frigorifero È normale, non si tratta di un elettrodomestico no frost. In caso di presenza di una notevole quantità di ghiaccio nel vano congelatore, scongelare l'elettrodomestico (vedere paragrafo "Manutenzione e pulizia"). Certificazioni Informazioni elettriche Questo elettrodomestico deve essere collegato a terra Questo prodotto è dotato di una spina, che è adatta a tutte le abitazioni dotate di prese conformi alle specifiche attuali Se la spina in dotazione non è adatta alle vostre prese di corrente, deve essere tagliata e smaltita con cura. Per evitare il rischio di scosse elettriche, non inserire la spina scartata in una presa. Questo prodotto è conforme alle direttive CEE. Inversione dell’apertura della porta

1. Assicurarsi che il frigorifero sia scollegato.

2. Sollevare e rimuovere il copricerniera, rimuovere

le tre viti che fissano la cerniera superiore alla porta, quindi rimuovere la cerniera.

3. Rimuovere lo sportello del vano frigorifero dal

4. Rimuovere le due viti che fissano la cerniera

5. Rimuovere lo sportello dello scomparto freezer.

6. Rimuovere le viti che fissano la cerniera inferiore

sul lato destro del mobile, quindi rimuovere la cerniera.

7. Rimuovere la rondella e il dado che fissano il

perno dell'albero al foro destro sulla cerniera inferiore, quindi rimuovere l'albero Copricerniera Viti Cerniera superiore Viti Cerniera centrale Porta cella frigorifera Viti Cerniera centrale Albero perno39

8. Inserire l'albero del perno nel foro sinistro della

cerniera inferiore, quindi fissare l'albero con la rondella e il dado.

9. Montare la cerniera inferiore sul lato sinistro del

10. Togliere la vite che fissa il fermo porta dal lato

inferiore destro dello sportello del vano freezer, quindi rimuovere il fermo porta e montarlo sul lato inferiore sinistro.

11. Montare la porta del vano freezer.

12. Spostare la boccola della porta dal lato

superiore destro della porta del freezer al lato superiore sinistro della porta. E spostare la copertura del foro sinistro sul lato destro.

13. Rimuovere il tappo del foro della cerniera

centrale sul lato sinistro dell'armadio, quindi installare nei fori per le viti sul lato destro del mobile.

14. Installare la cerniera centrale sul lato sinistro

con le due viti precedentemente rimosse.

15. Prendere il fermo della porta sinistra dalla

borsa degli accessori, installarlo sul lato inferiore sinistro della porta del frigorifero.

16. Montare la porta del vano frigorifero.

17. Spostare la boccola della porta dal lato

superiore destro della porta del frigorifero al lato superiore sinistro della porta. E spostare la copertura del foro sinistro sul lato destro. Albero perno Porta freezer Fermo porta Copertura del foro Boccola porta Tappo del foro della vite Porta cella freezer Cerniera centrale Boccola porta Viti Porta frigorifero Fermo porta sinistra Copertura del foro Boccola porta40

18. Togliere la vite che fissa il coperchio del foro

della vite della cerniera dal lato superiore sinistro del mobile, rimuovere il coperchio e fissare il coperchio sul lato superiore destro del mobile.

19. Fissare la cerniera centrale sul lato superiore

sinistro con le tre viti precedentemente rimosse. Prima di serrare le viti della cerniera superiore, assicurarsi che la parte superiore della porta sia a livello con il mobile e che la guarnizione in gomma garantisca una buona tenuta.

20. Montare il copricerniera sulla cerniera sul lato

superiore sinistro del mobile.

Disponibilita’ dei ricambi termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall’immissione sul mercato dell’ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall’immissione sul mercato dell’ultima unità del modello; Copertura foro della vite della cerniera Vite Copricerniera Viti Cerniera superiore41
