Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	GT7202GD3CSM
Processore grafico	NVIDIA GeForce GT 720
Memoria video	2 GB DDR3
Interfaccia	PCI Express 2.0 x16
Dimensioni (L x A x P)	170 x 110 x 20 mm (approx.)
Peso	Circa 300 g
Alimentazione richiesta	Alimentazione 300 W raccomandata, nessun connettore PCIe
Connettori di uscita	1x DVI-D, 1x HDMI, 1x VGA (a seconda del modello)
Risoluzione massima	3840 x 2160 via HDMI
Supporto multi-monitor	Fino a 2 monitor
Raffreddamento	Ventola attiva con dissipatore in alluminio
Funzioni software	ASUS GPU Tweak II, Gaming Booster, XSplit Gamecaster
Profili predefiniti	OC Mode, Silent Mode, Gaming Mode, My Profile
Sistema operativo compatibile	Windows 10/8/8.1/7 (32/64 bits)
Accessori inclusi	CD dei driver, manuale d'uso
Garanzia	Garanzia standard del produttore (3 anni)
Manutenzione e pulizia	Spolveratura regolare con aria compressa, evitare l'umidità
Sicurezza	Installazione in un alloggiamento privo di polvere, manipolazione con precauzioni antistatiche
Parti di ricambio e riparabilità	Nessuna parte sostituibile dall'utente, contattare l'assistenza ASUS

Domande frequenti - GT7202GD3CSM ASUS

Come installare la scheda grafica ASUS GT7202GD3CSM ?

Inserire la scheda in uno slot PCI Express 2.0 x16 libero, fissarla con una vite, collegare il cavo di alimentazione se necessario (non richiesto qui), quindi installare i driver dal CD fornito o dal sito ASUS.

Dove scaricare i driver per la GT7202GD3CSM ?

Andare sul sito ufficiale ASUS, sezione Supporto, inserire il modello GT7202GD3CSM, scegliere il sistema operativo e scaricare i driver grafici NVIDIA recenti.

Quali sono i profili disponibili in GPU Tweak II ?

GPU Tweak II offre quattro profili predefiniti: OC Mode (overclock), Silent Mode (silenzioso), Gaming Mode (gioco) e My Profile (personalizzato).

Si può overcloccare questa scheda grafica ?

Sì, tramite GPU Tweak II in modalità professionale è possibile regolare le frequenze della GPU e della memoria. Aumentare con cautela per step e testare la stabilità.

Quale alimentatore è raccomandato per la GT7202GD3CSM ?

Questa scheda ha un TDP ridotto (19 W) e non richiede connettore PCIe. Un alimentatore da 300 W è sufficiente per un sistema standard.

Questa scheda supporta più monitor ?

Sì, supporta fino a 2 monitor simultaneamente tramite le sue uscite DVI, HDMI e VGA.

Come pulire la scheda grafica ?

Spegnere il computer, scollegare la scheda, utilizzare aria compressa per rimuovere la polvere dal dissipatore e dalla ventola. Evitare qualsiasi liquido.

Cosa fare se lo schermo rimane nero dopo l'installazione ?

Verificare che la scheda sia ben inserita nello slot PCIe, che il cavo video sia collegato all'uscita della scheda (non alla scheda madre) e che l'alimentazione sia sufficiente. Reinstallare i driver in modalità provvisoria.

Questa scheda grafica è compatibile con Windows 10 ?

Sì, è compatibile con Windows 10/8/8.1/7 in versione 32 o 64 bit. Scaricare i driver NVIDIA recenti per Windows 10.

Come utilizzare Gaming Booster in GPU Tweak II ?

In Modalità Semplice, fare clic su Gaming Booster. Consente di disattivare gli effetti visivi di Windows, arrestare i servizi non necessari e deframmentare la memoria di sistema per migliorare le prestazioni di gioco.

MANUALE UTENTE GT7202GD3CSM ASUS

Panorama di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra scheda grafica ASUS per prestazioni ottimali. L'utility dispon di due interfaccce, Simple Mode (Modalità amplificata) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include quosti profili preimpostati per situazioni di gioco o per il risparmio energia:

OC Mode (Modalita OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (ll mio profilo)

Requisiti di problema

GPU AMD 7000 Series o superiore
GPU NVIDIA 600 Series o superiore
32-/64-bit Microsoft Windows 10/8/8.1/7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.

2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio click su setup.exe per avviare l'installazione.

3. Seguite le istruzioni sullo schermo per completare il processo di installatione.

Avvio di GPU Tweak II

• Fate doppio click sull'icona di GPU Tweak che trovate sul desktop.
• Cliccate su Start > Tutti programmi > ASUS > GPU Tweak II per avviare il programma.

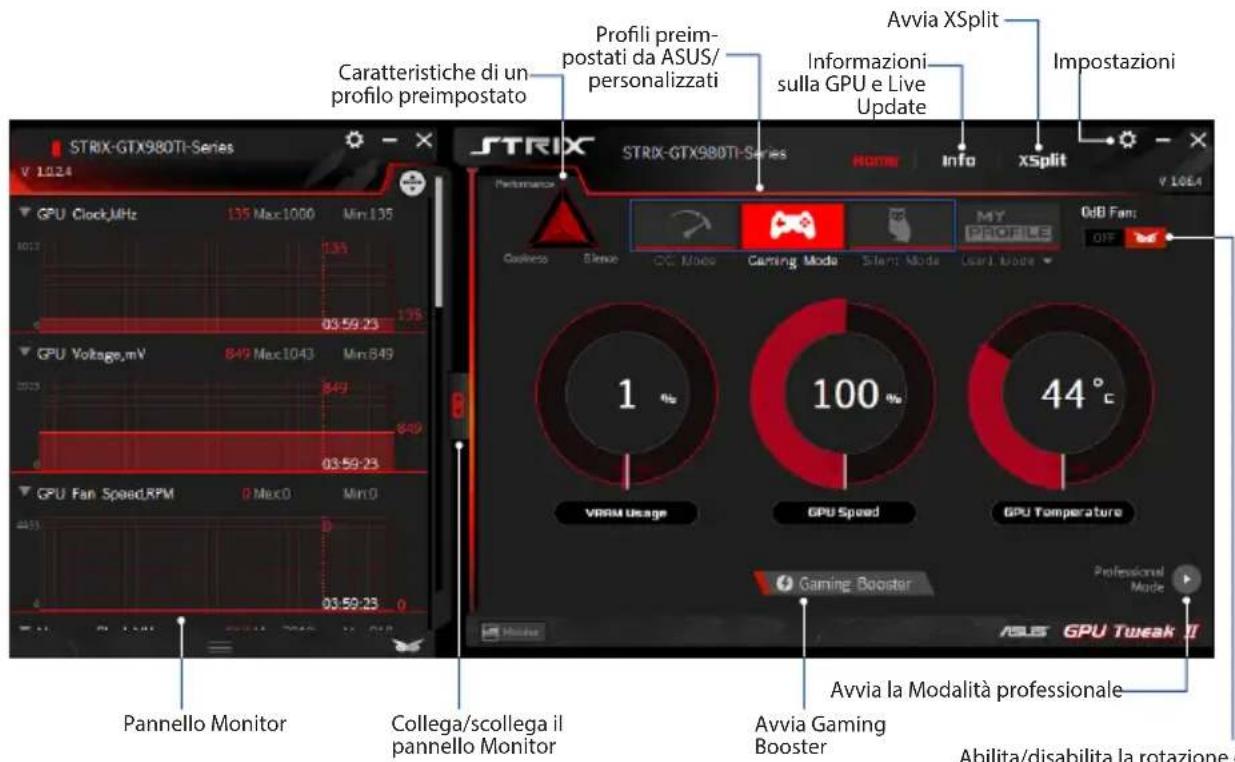

Simple Mode (Modalità amplificata)

La modalità amplificata vi fornisce un tipo rapido per monitorare le impostazioni della GPU in tempo reale, e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

Abilita/disabilita la rotazione della ventola (OdB Fan)* Appare solamente per le schede grafiche ASUS dotate di funzione 0dB Fan.

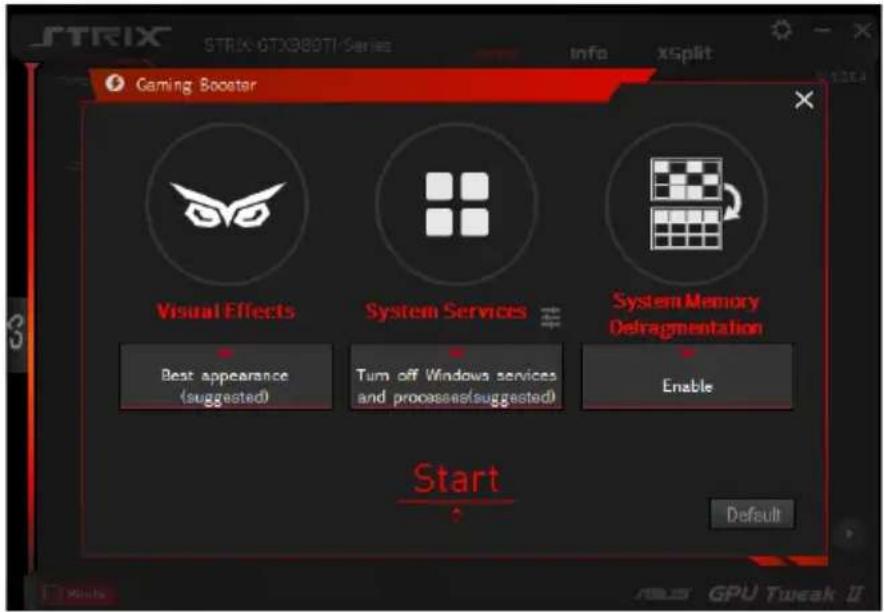

Gaming Booster

Con Gaming Booster potete ottenerile quel salto di qualita che desiderate nelle prestazioni gaming. Questa funzione infatti vi permette di ottimizzare il vostro systeme e ottenerere un game play più fluido per i nostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistemas alla chiudere alcun processo.

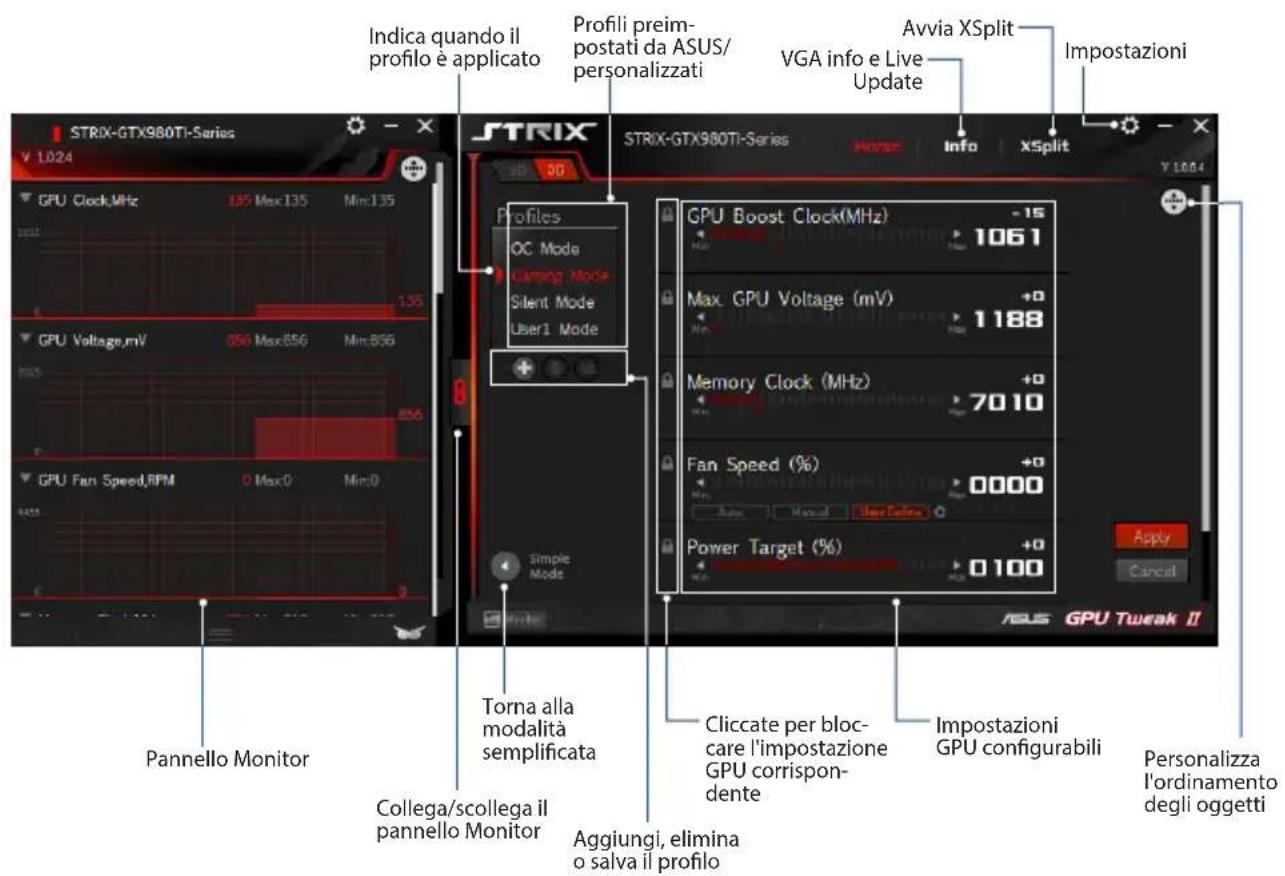

Professional Mode (Modalità professionale)

Configurate le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserte il valore desiderato.
3. Quando avete finito cliccate su Apply

Aggiungere un profilo

1. Cliccate s quindi inserte il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate super salvare il profilo.

Applicate un profilo

• Selezionate il profilo quindi clicate su Aper applicare il profilo.

Eliminare un profilo

• Selezionate il profilo quindi clicate su per eliminare il profilo.

Accesso a VGA info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per ottenere gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scoriatoie da tastiera).

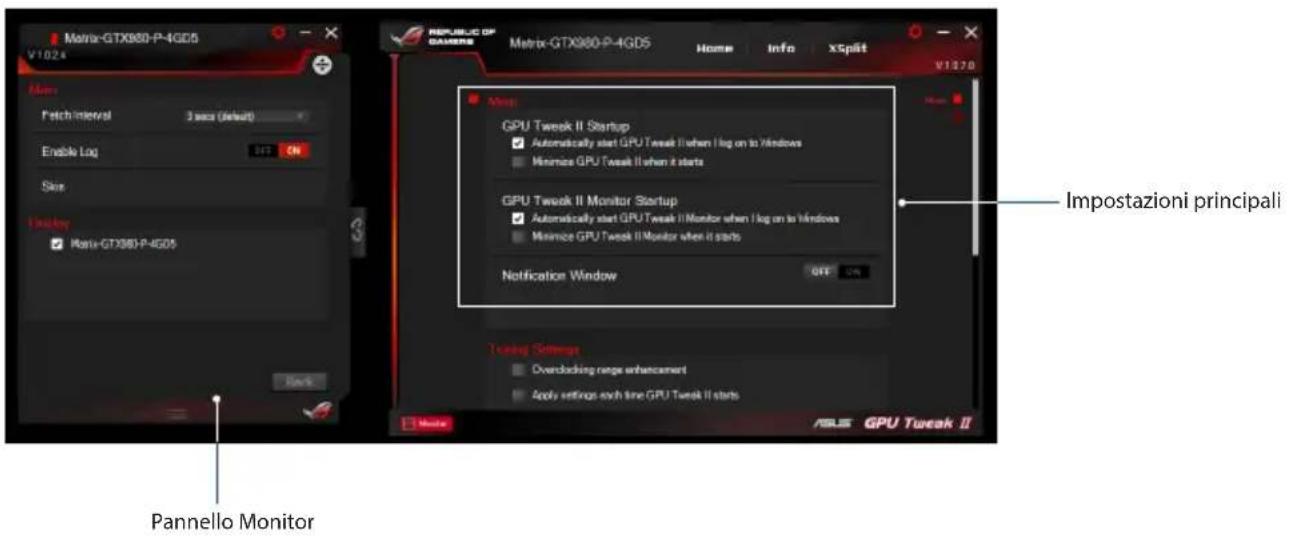

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio.
  Attiva/disattiva la finestra di notifica.

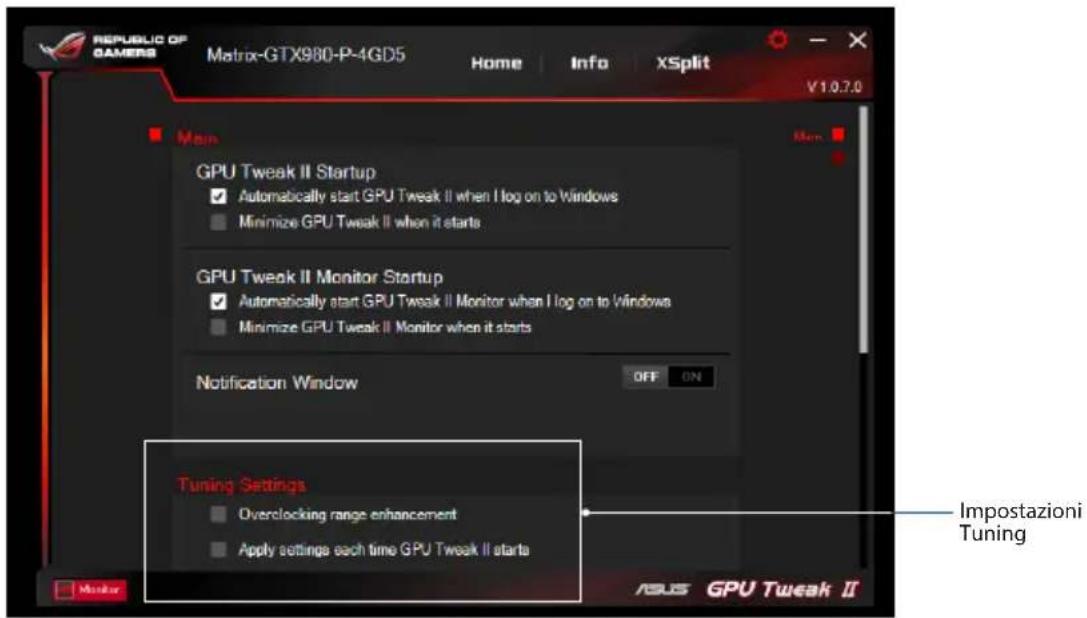

Tuning Settings (Impostazioni Tuning)

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Enhance the overclocking range (Migliora il Campo di overclock).
• Apply the settings on GPU Tweak startup (Applica le impostazioni all'avvio di GPU Tweak).

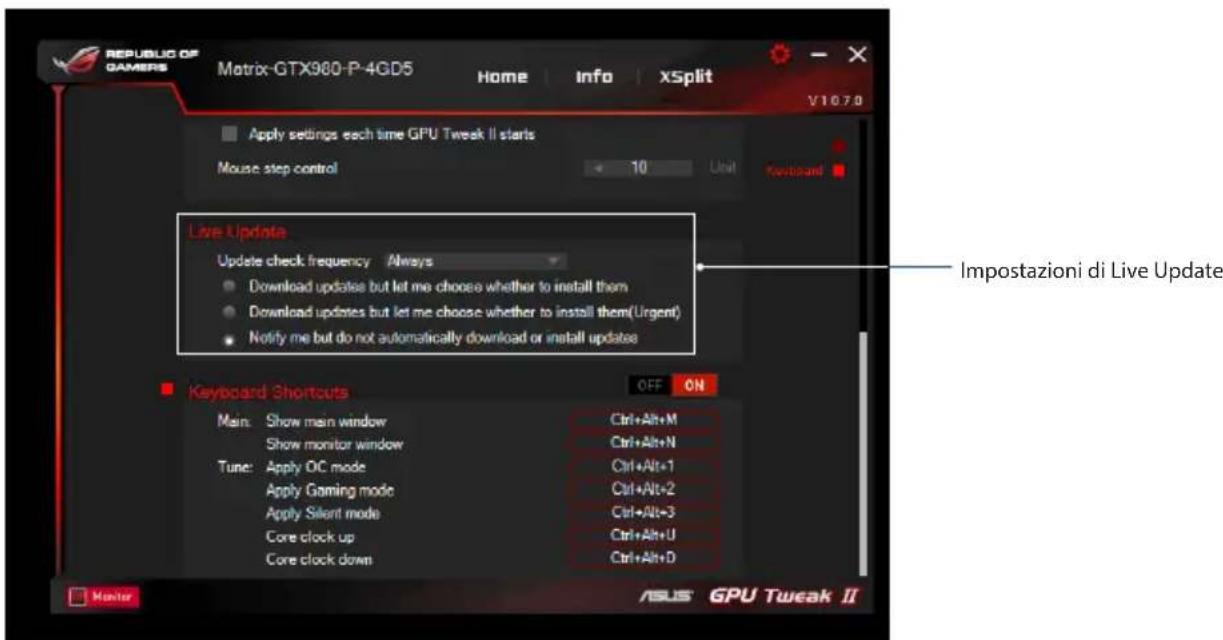

Live Update

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configure e selezionate le seguenti opzioni per Live Update:

Impostate Update check frequency (Frequenza di controllo aggiornamenti) al valore desiderato.
- Selezionate una delle opzioni di Live Update:

Download updates but let me choose whether to install them: Selezionate esta opzione per scaricare gli aggiornamenti automaticamente e decidere se installari o meno.
- Download important updates but let me choose whether to install them: Selezionate esta opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno.
- Notify me but do not automatically download or install updates: Selezionate questa opzione per ricevere solamente le notifiche e decidere se scaricare e installare gli aggiornamenti.

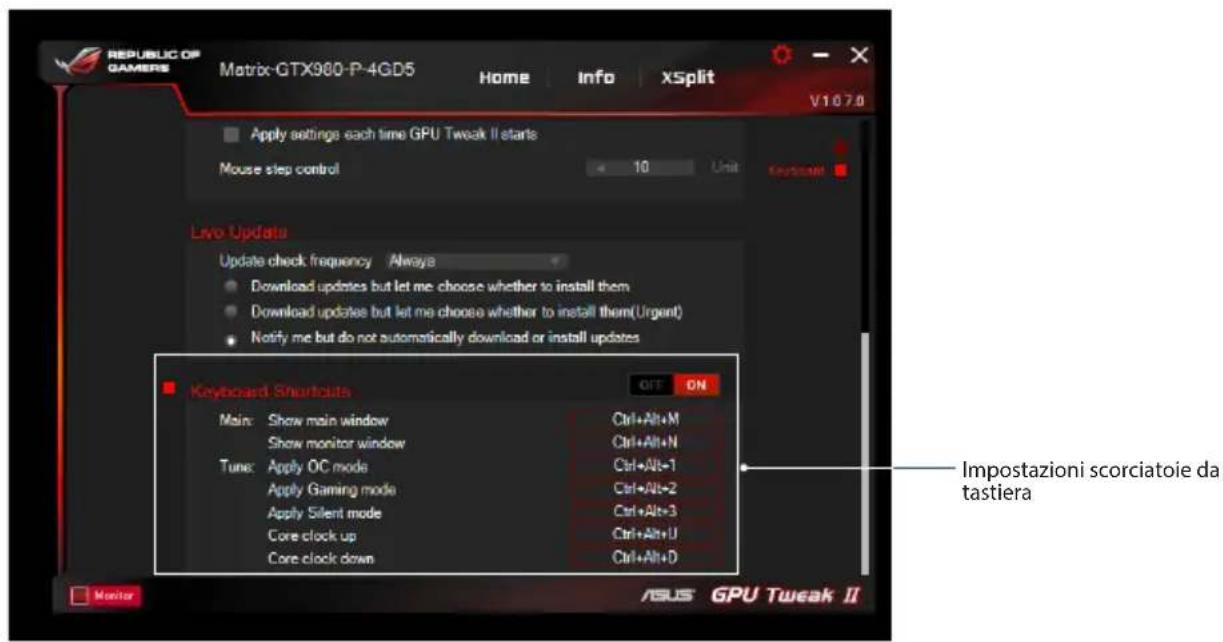

Keyboard Shortcuts

Attivate/disattivate le scorciatoie da tastiera per essere rapidamente la schermata principale o applicare rapide modifiche.
