GTX650TI1GD5SP - Scheda grafica ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	GTX650TI1GD5SP
Processore grafico	NVIDIA GeForce GTX 650 Ti
Memoria video	1 GB GDDR5
Interfaccia	PCI Express 3.0 x16
Uscite video	1 x DVI-D, 1 x DVI-I, 1 x HDMI, 1 x VGA
Dimensioni (circa)	200 x 112 x 40 mm
Peso (circa)	500 g
Alimentazione richiesta	Alimentazione minima 400 W con connettore PCIe a 6 pin
Funzioni principali	GPU Tweak II (OC, Silenzioso, Gioco), Gaming Booster, monitoraggio in tempo reale, overclocking
Software incluso	ASUS GPU Tweak II, driver
Sistemi operativi supportati	Windows 10/8/8.1/7 32/64 bit
Manutenzione e pulizia	Spolveratura regolare con aria compressa. Evitare l'umidità.
Sicurezza	Non aprire il case. Maneggiare con cura. Collegare correttamente l'alimentazione.
Pezzi di ricambio e riparabilità	Prodotto sigillato. Nessun pezzo di ricambio disponibile. Riparazione presso centro assistenza autorizzato.
Informazioni generali	Manuale disponibile in 15 lingue. Supporto dei profili predefiniti OC, Silenzioso e Gioco.

Domande frequenti - GTX650TI1GD5SP ASUS

Come installare la scheda grafica GTX650TI1GD5SP ?

Inserire la scheda nello slot PCIe x16 della scheda madre, collegare il connettore di alimentazione a 6 pin, quindi installare i driver dal CD fornito o dal sito ASUS.

Quali sono i profili disponibili in GPU Tweak II ?

GPU Tweak II offre tre profili predefiniti: OC Mode (prestazioni massime), Silent Mode (silenzioso) e Gaming Mode (equilibrato). È anche possibile creare un profilo personalizzato.

Come utilizzare il Gaming Booster ?

Gaming Booster ottimizza le prestazioni di gioco. Permette di disattivare gli effetti visivi di Windows, arrestare servizi non necessari e deframmentare la memoria di sistema.

Qual è l'alimentazione consigliata per questa scheda ?

Si consiglia un'alimentazione di almeno 400 W con un connettore PCIe a 6 pin per un funzionamento stabile.

Come aggiornare il driver e il VBIOS ?

Utilizzare la funzione Live Update di GPU Tweak II. Assicurarsi di essere connessi a Internet, quindi configurare la frequenza di controllo e scegliere se installare automaticamente o manualmente gli aggiornamenti.

Posso overcloccare la scheda con GPU Tweak II ?

Sì, in modalità Professionale, è possibile regolare le frequenze della GPU e della memoria. Utilizzare l'opzione 'Aumenta l'intervallo di overclocking' nelle impostazioni di regolazione per valori più elevati.

Quali sistemi operativi sono supportati ?

Windows 10, 8, 8.1 e 7, nelle versioni a 32 e 64 bit.

Cosa fare se il computer non rileva la scheda ?

Verificare che la scheda sia inserita correttamente nello slot PCIe, che l'alimentazione sia collegata e che il monitor sia connesso a un'uscita funzionante. Reinstallare i driver.

Come pulire la scheda grafica ?

Spegnere il computer, scollegare la scheda e utilizzare aria compressa per rimuovere la polvere. Evitare qualsiasi liquido.

La scheda è in garanzia ?

Sì, ASUS offre una garanzia standard. Consultare il sito ASUS per i dettagli. Non tentare di riparare da soli, ciò annullerebbe la garanzia.

MANUALE UTENTE GTX650TI1GD5SP ASUS

Panorama di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra schedà grafica ASUS per prestazioni ottimali. L'utility dispon di due interfaccce, Simple Mode (Modalità amplificata) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include quosti profili preimpostati per situazioni di gioco o per il risparmio energia:

OC Mode (Modalita OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (ll mio profilo)

Requisiti di sistema

GPU AMD 7000 Series o superiore
GPU NVIDIA 600 Series o superiore
32-/64-bit Microsoft Windows 10/8/8.1/7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.

2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio click su setup.exe per avviare l'installazione.

3. Seguite le istruzioni sullo schermo per completare il processo di installment.

Avvio di GPU Tweak II

• Fate doppio click sull'icona di GPU Tweak che trovate sul desktop.
• Cliccate su Start > Tutti programmi > ASUS > GPU Tweak II per avviare il programma.

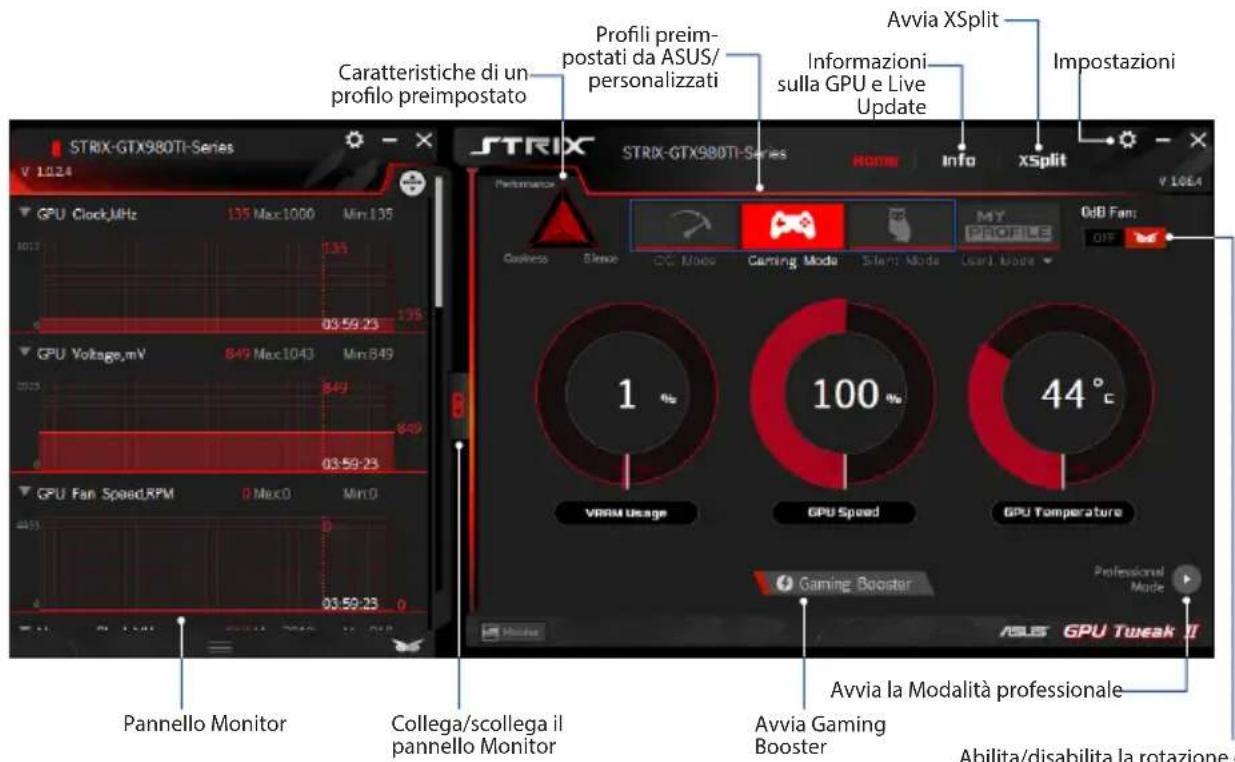

Simple Mode (Modalità amplificata)

La modalità amplificata vi fornisce un tipo rapido per monitorare le impostazioni della GPU in tempo reale, e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

Abilita/disabilita la rotazione della ventola (OdB Fan)* Appare solamente per le schede grafiche ASUS dotate di funzione 0dB Fan.

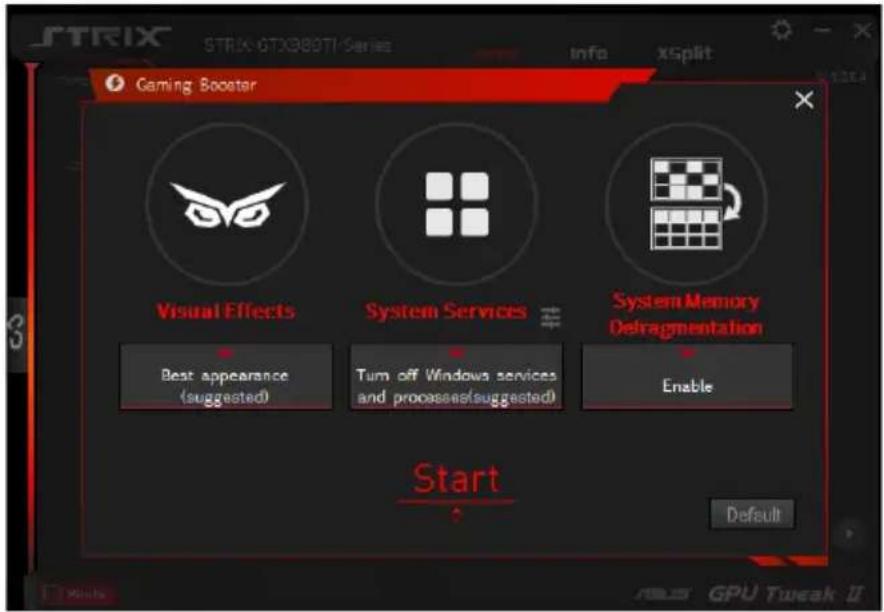

Gaming Booster

Con Gaming Booster potete ottenerile quel salto di qualita che desiderate nelle prestazioni gaming. Questa funzione infatti vi permette di ottimizzare il vostro systeme e ottenerere un game play più fluido per i nostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistemas alla chiudere alcun processo.

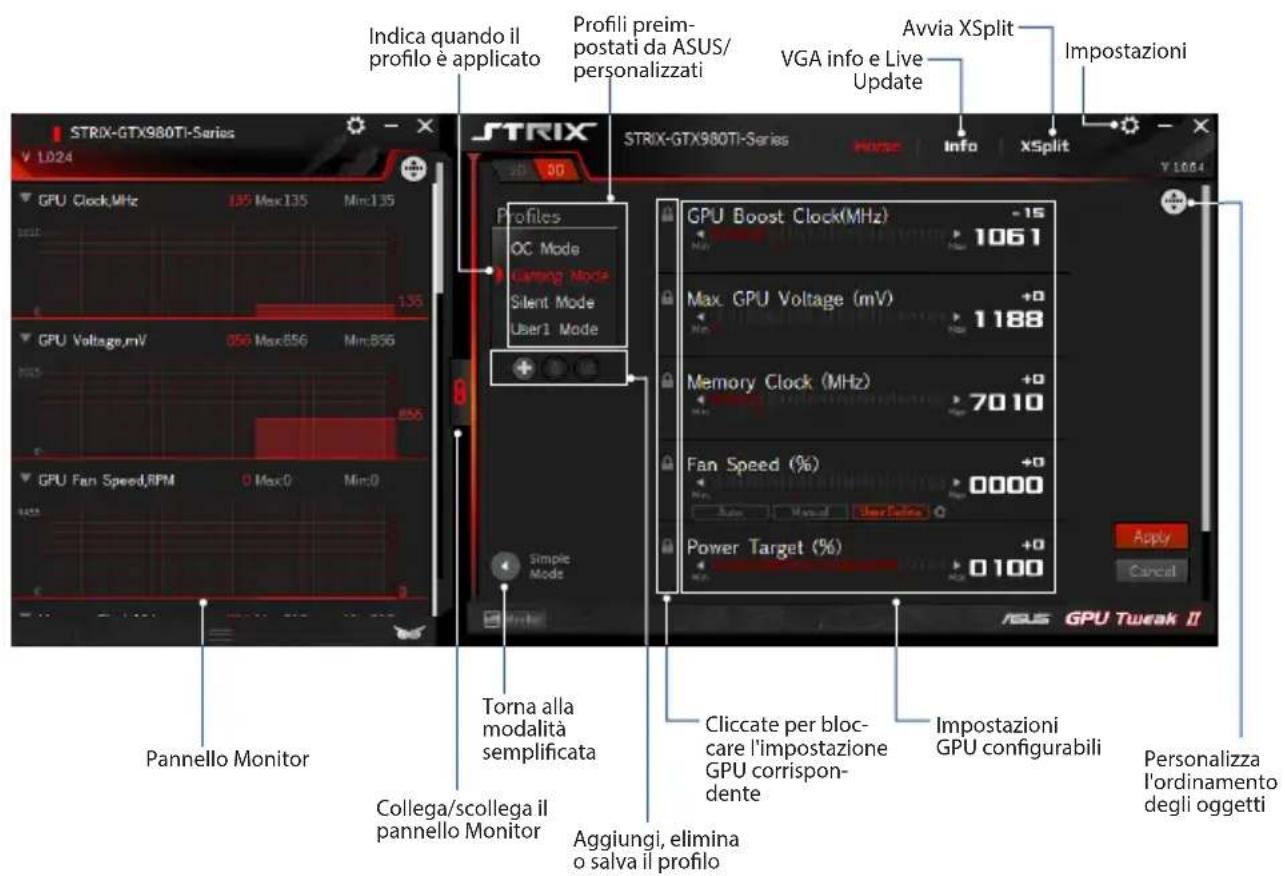

Professional Mode (Modalità professionale)

Configurate le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserte il valore desiderato.
3. Quando avete finito cliccate su Apply

Aggiungere un profilo

1. Cliccate s quindi inserte il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate su per salvare il profilo.

Applicate un profilo

• Selezionate il profilo quindi clicate su Aper aplicare il profilo.

Eliminare un profilo

• Selezionate il profilo quindi clicate su per eliminare il profilo.

Accesso a VGA info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per otteneri gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scoriatoie da tastiera).

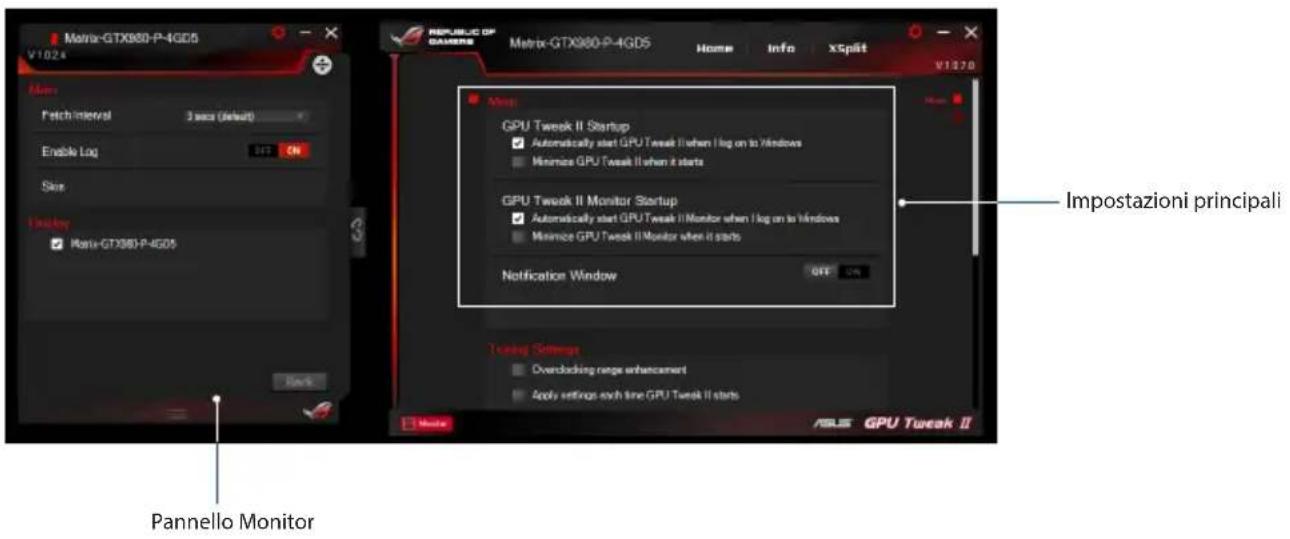

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio.
  Attiva/disattiva la finestra di notifica.

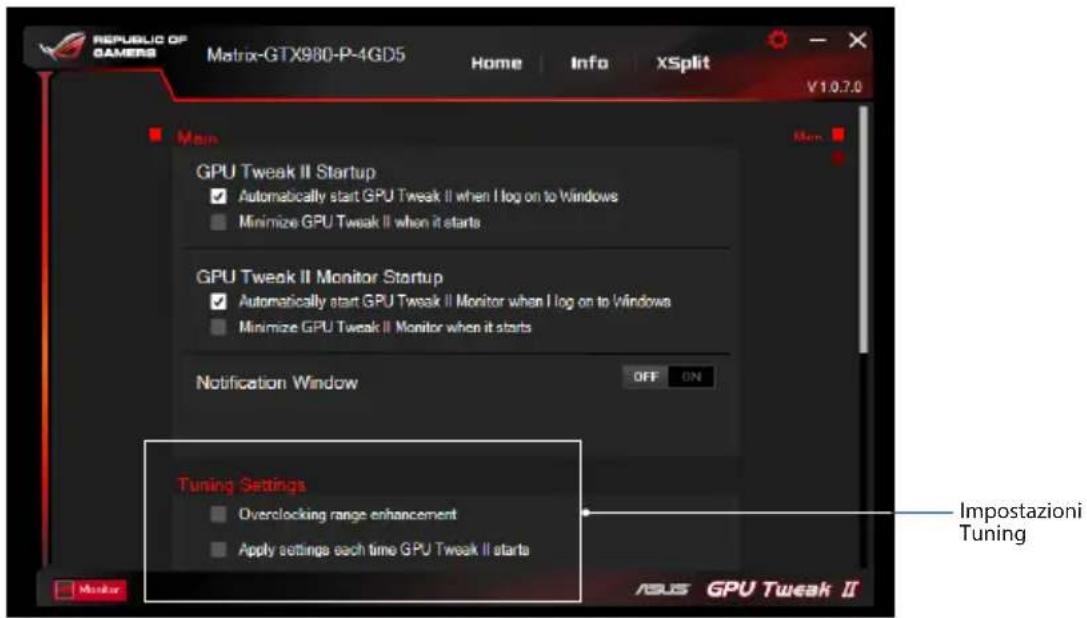

Tuning Settings (Impostazioni Tuning)

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Enhance the overclocking range (Migliora il Campo di overclock).
• Apply the settings on GPU Tweak startup (Applica le impostazioni all'avvio di GPU Tweak).

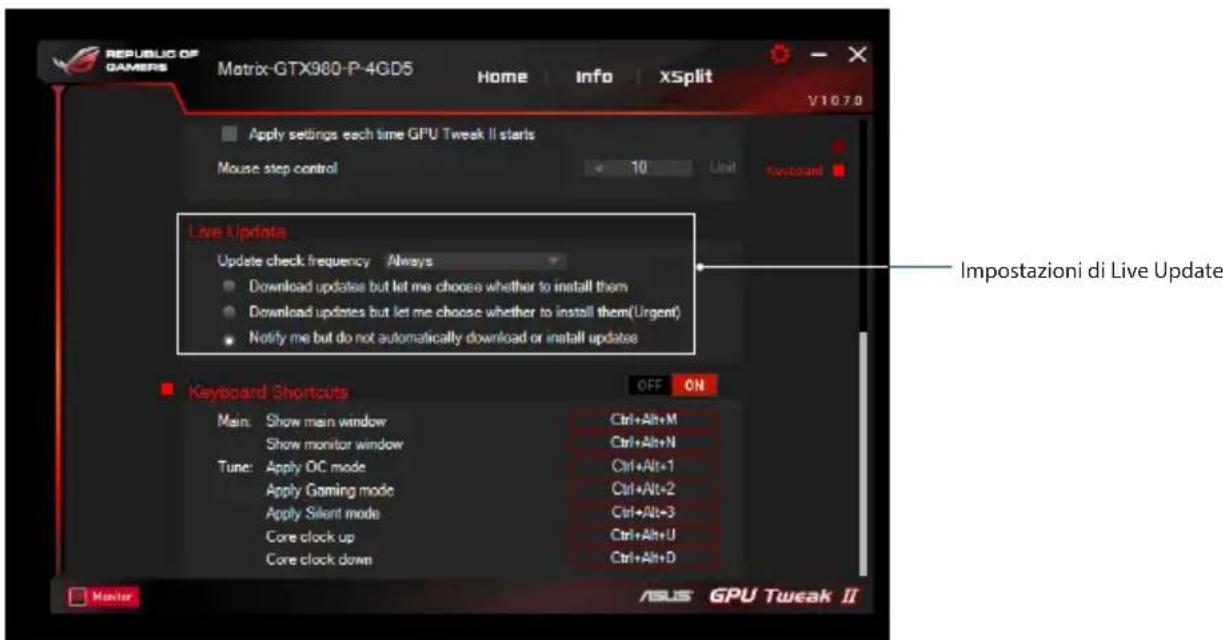

Live Update

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configure e selezionate le seguenti opzioni per Live Update:

Impostate Update check frequency (Frequenza di controllo aggiornamenti) al valore desiderato.
- Selezionate una delle opzioni di Live Update:

Download updates but let me choose whether to install them: Selezionate esta opzione per scaricare gli aggiornamenti automaticamente e decidere se installari o meno.
- Download important updates but let me choose whether to install them: Selezionate esta opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno.
- Notify me but do not automatically download or install updates: Selezionate questa opzione per ricevere solamente le notifiche e decidere se scaricare e installare gli aggiornamenti.

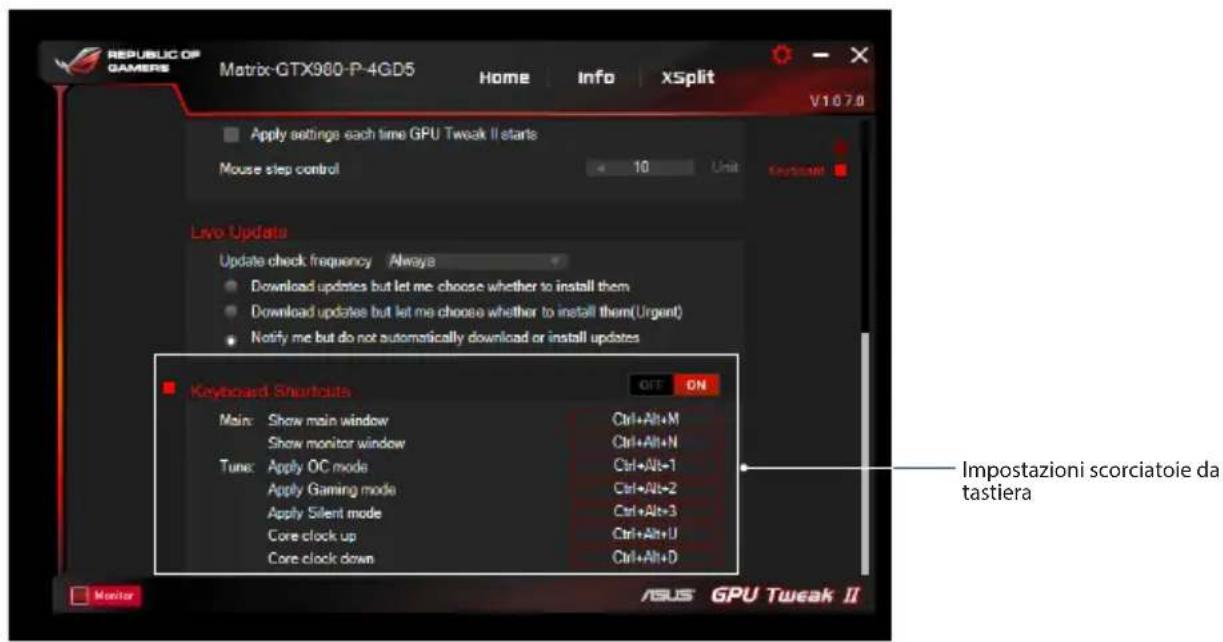

Keyboard Shortcuts

Attivate/disattivate le scorciatoie da tastiera per essere raramere rapidamente la schermata principale o applicare rapide modifiche.

3HaKoMCTBo c GPU Tweak II

ASUS GPU Tweak II - yTHINTA IO3BOJIAHOJA KOHTPOJIHPOBaTb H N3MeHrTb IapAeTpB IJIIOCTHKHe OITHMaJIbHOI IPOHN3BOJNTeJIbHOCTB BnJeOKeAPr ASUS. 3DeCB HmeeTcra IBa IOJIb3OBaTeJIbckHX HHTeppeCa, IPoocToI peKHM II PiopeccchoHaJBHbI PeKHM, KOTOpBIE IO3BOJIAHOIT b6ICTPO OTCJIeKHBaTB HaCTPOiKN H IpoΦHIn, yBeJIHcHbTa IPOHN3BOJNTeJIbHOCTb GPU dII rHr HIN H3MeHHTb IIOJOIHHTeJIbHbIe HaCTPOiKN GPU dII IOCTNKeHnO ITTMaJIbHOI IPOHN3BOJNTeJIbHOCTH.

ASUS GPU Tweak II BKIIouaer cIeIyIOJIne IpoΦHIN:

PezHM pa3roHa

Be3 3Byka

Hrpoboi pekhm

Mo npofoJIb

CnCTeMHbIe Tpe6oBaHnIa

• paΦnueckn IIpoueccop AMD cepH 7000 HIN BbIe
• TpaΦηeckn Ipoεccop NVIDIA cepHH 600 HIN BbIe
  Microsoft Windows 7/8/8.1/10 32/-64-6nt

YctaHOBka ASUS GPU Tweak II

1. Y6eHrTeCb, yTo Bby ycTaHOBnIN BnDeOkapTy ASUS n ee npaBep. Ioppo6hIe HcTpyKuHN IIO yCTaHOBKe BnDeOkapTbI n IpauBepa CMOTpHTe BYKOBODCTBe NOJb3OBaTeJIy BnDeOkapTbI.
2. Hainthe npky ASUS GPU TweakII n IbaKbI IIeJIKNHTe Ha faJit setup.exe IhaJa ycTaHOBKn
   3.CJeIyIte HNCTpyKIIHm Ha 3kpaHe IJIa 3aBepIIeHHy yCTaHOBKn.

3anyck GPU Tweak II
