MANUALE UTENTE PI 640 AS (AN) R INDESIT

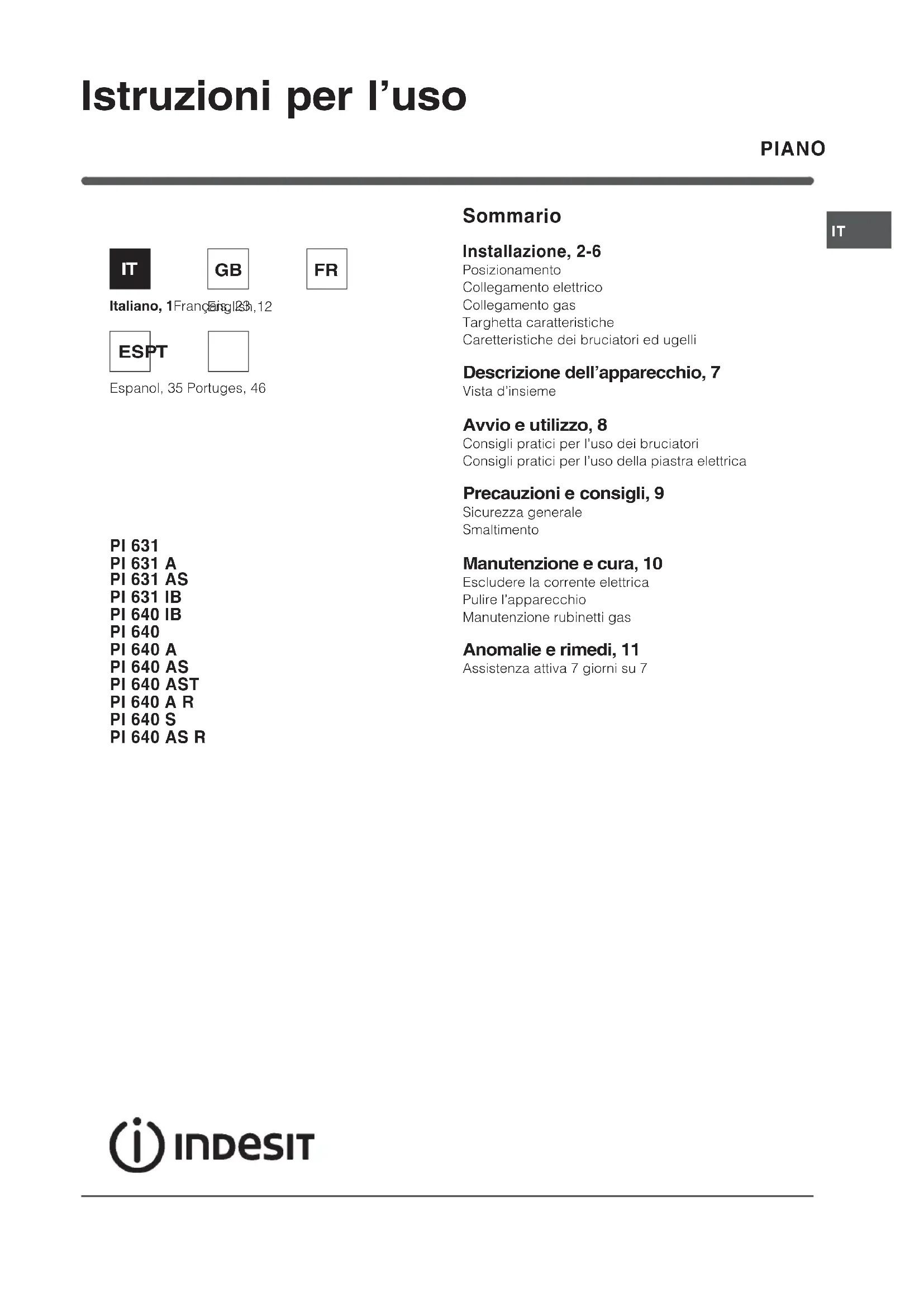

PIANO PI 631 PI 631 A PI 631 AS PI 631 IB PI 640 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 S PI 640 AS R Sommario Installazione, 2-6 Posizionamento Collegamento elettrico Collegamento gas Targhetta caratteristiche Caretteristiche dei bruciatori ed ugelli Descrizione dellapparecchio, 7 Vista dinsieme Avvio e utilizzo, 8 Consigli pratici per luso dei bruciatori Consigli pratici per luso della piastra elettrica Precauzioni e consigli, 9 Sicurezza generale Smaltimento Manutenzione e cura, 10 Escludere la corrente elettrica Pulire lapparecchio Manutenzione rubinetti gas Anomalie e rimedi, 11 Assistenza attiva 7 giorni su 7 Istruzioni per luso Italiano, 1 Français, 23 Espanol, 35 Portuges, 46 English,12

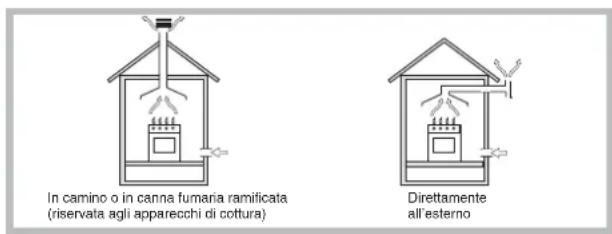

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti: Il locale deve prevedere un sistema di scarico allesterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende lapparecchio. Il locale deve prevedere un sistema che consenta lafflusso dellaria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente laria dallesterno delledificio tramite un condotto di almeno 100 cm

di sezione utile e tale che non possa essere accidentalmente ostruito. Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con lesterno come sopra descritto, e che non siano parti comuni dellimmobile, o ambienti con pericolo di incendio, o camere da letto. I gas di petrolio liquefatti, più pesanti dellaria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso lesterno così da permettere levacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto allazione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C. Incasso I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile linstallazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni: I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso. Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm. Posizionare i pensili adiacenti alla cappa ad unaltezza minima dal top di 420 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile, questultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura). Il vano del mobile dovrà avere le dimensioni indicate nella figura. Installazione Maggiorazione della fessurafra porta e pavimentoLocaleadiacenteLocaleda ventilare Esempi di aperture di ventilazioneper l’aria comburenteIn camino o in canna fumaria ramificata(riservata agli apparecchi di cottura) Direttamenteall’esterno 600mm min. 600mm min. 700mm min.IT

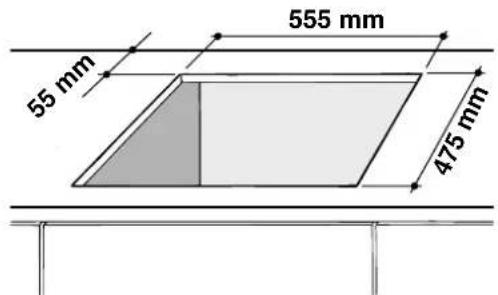

Sono previsti dei ganci di fissaggio che consentonodi fissare il piano su top da 20 a 40 mm. dispessore. Per un buon fissaggio del piano èconsigliabile usare tutti i ganci a disposizione. 555 mm 55 mm 475 mm Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm Avanti

Posizione gancio per Dietro top H=40mm Usare i ganci contenuti nella "confezione accessori" Nel caso in cui il piano non sia installato su di unforno incasso, è necessario inserire un pannello dilegno come isolamento. Esso dovrà essereposizionato ad una distanza minima di 20 mm.dalla parte inferiore del piano stesso.AerazionePer garantire una buona aerazione è necessarioeliminare la parete posteriore del vano. È preferibileinstallare il forno in modo che appoggi su due listelli inlegno oppure su un piano continuo che abbiaunapertura di almeno 45 x 560 mm (vedi figure).Nel caso di installazione sopra un forno da incassosenza ventilazione forzata di raffreddamento, perconsentire unadeguata areazione allinterno delmobile vanno garantite delle prese daria di ingresso edi uscita (vedi figure). E' possibile installare il piano PI 640 AST solo sopraforni incasso dotati di ventilazione di raffreddamento. Collegamento elettrico I piani dotati di cavo di alimentazione tripolare, sonopredisposti per il funzionamento con correntealternata alla tensione e frequenza di alimentazioneindicate sulla targhetta caratteristiche (posta sullaparte inferiore del piano). Il conduttore di terra delcavo è contraddistinto dai colori giallo-verde. Nelcaso di installazione sopra un forno da incassolallaccio elettrico del piano e quello del forno deveessere realizzato separatamente, sia per ragioni disicurezza elettrica che per facilitare leventualeestraibilità del forno. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta caratteristiche.In caso di collegamento diretto alla rete è necessariointerporre tra lapparecchio e la rete un interruttoreonnipolare con apertura minima fra i contatti di 3 mmdimensionato al carico e rispondente alle norme invigore (il filo di terra non deve essere interrottodallinterruttore). Il cavo di alimentazione deve essereposizionato in modo tale che in nessun punto superidi 50°C la temperatura ambiente. 560 m

Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche; la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche; la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Collegamento gas Il collegamento dellapparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo Adattamento ai diversi tipi di gas. Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432. Per un sicuro funzionamento, per un adeguato uso dellenergia e maggiore durata dellapparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 Caratteristiche dei bruciatori ed ugelli. Allaccio con tubo rigido (rame o acciaio) Lallaccio allimpianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere allapparecchio. Sulla rampa di alimentazione dellapparecchio è presente un raccordo a L orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con lapparecchio). Il raccordo di entrata del gas allapparecchio è filettato 1/2 gas maschio cilindrico. Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati Il raccordo di entrata del gas allapparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore. Controllo Tenuta Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. Adattamento ai diversi tipi di gas Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 Caratteristiche dei bruciatori ed ugelli).

4. al termine delloperazione, sostituite la vecchia

etichetta taratura con quella corrispondente al nuovo gas dutilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.IT

Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dellaria primaria. Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola

ed agire sulla vite di regolazione posta allinterno o di fianco allastina del rubinetto fino ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola

dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di

sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui

amenti elettrici tensione a 220-230V ~ 50/60Hz o 220-240V ~ 50/60Hz (vedi targhetta caratteristiche) potenza massima assorbita 1500W Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE e successive modificazioni. Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. Al termine delloperazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica. Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione dingresso un appropriato regolatore di pressione (secondo UNI-CIG 7430 regolatori per gas canalizzati).6

alimentazione Nominale (mbar) Minima (mbar) Massima (mbar) 28-30

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

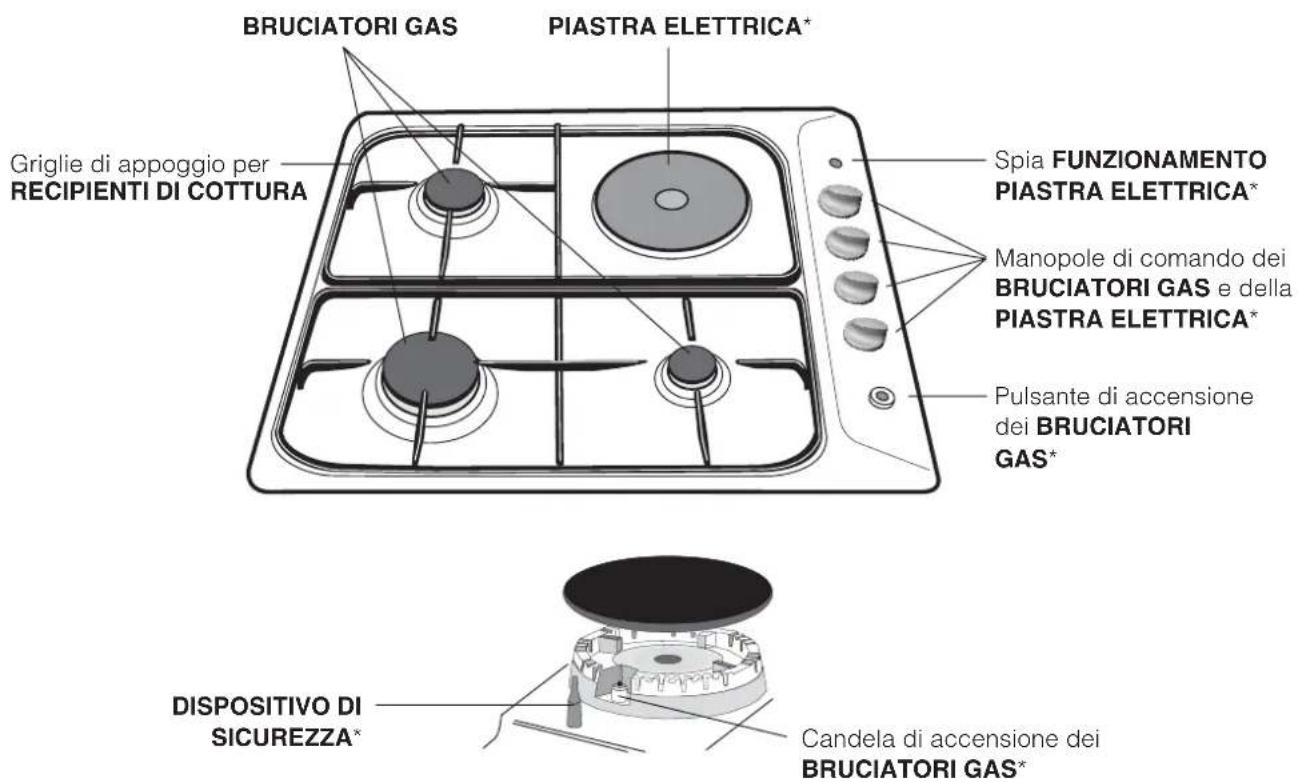

Descrizione dellapparecchio Vista dinsieme BRUCIATORI GAS Griglie di appoggio per

RECIPIENTI DI COTTURA

Spia FUNZIONAMENTO PIASTRA ELETTRICA* PIASTRA ELETTRICA* Manopole di comando dei BRUCIATORI GAS e della PIASTRA ELETTRICA* Pulsante di accensione dei BRUCIATORI GAS* DISPOSITIVO DI SICUREZZA* Candela di accensione dei BRUCIATORI GAS*

Presente solo in alcuni modelli. PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest' ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro. Spia FUNZIONAMENTO PIASTRA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. Manopole di comando dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza. Candela di accensione dei BRUCIATORI GAS* permette laccensione automatica del bruciatore prescelto. DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe luscita del gas.8

Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente. Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue: Spento Massimo Minimo Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 6 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma . Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal simbolo

poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare laccensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino allarresto (corrispondente al simbolo ). Piastre elettriche* La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse: Pos. Piastra normale o rapida Spento Potenza minima2 - 5Potenze intermedie Potenza massima Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento. Consigli pratici per luso dei bruciatori Al fine di ottenere il massimo rendimento è utile ricordare quanto segue: utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti. utilizzare sempre recipienti a fondo piatto e con coperchio. al momento dellebollizione ruotare la manopola fino alla posizione di minimo. Bruciatore ø Diametro Recipienti (cm)Rapido (R) 24 - 26Semi Rapido (S) 16 - 20Ausiliario (A) 10 - 14Tripla Corona (TC) 24 - 26 Consigli pratici per l'uso delle piastre elettriche Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra. Pos. Piastra normale o rapida Spento Cottura di verdure, pesci Cottura di patate (a vapore) minestre, ceci,fagioli Proseguimento di cottura di grandi quantità dicibi, minestroni Arrostire (medio) Arrostire (forte) Rosolare o raggiungere bollitura in poco tempo Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza. Avvio e utilizzo

Presente solo in alcuni modelli.IT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio riguarda un apparecchio da incasso di classe 3. Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio daria. Accertarsi che nella loro i nstallazione siano rispettati i requisiti richiesti nel paragrafo relativo al Posizionamento. Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola. Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Per movimentare lapparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Assicurarsi sempre che le manopole siano nella posizione l/ ¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Assicurarsi che i manici delle pentole siano sempre rivolti verso linterno del piano cottura per evitare che vengano urtati accidentalmente. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi. Non lasciare accesa la piastra elettrica senza pentole. Non utilizzare pentole instabili o deformate. Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Evitare che i bambini giochino con l'apparecchio. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.10

Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Evitare luso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni. Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti. Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un pò dolio quando sono ancora tiepide. Lacciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E inoltre opportuno asciugare eventuali trabocchi dacqua. Manutenzione e cura Manutenzione rubinetti gas Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso. Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.IT

Anomalie e rimedi Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti. Il bruciatore non si accende o la fiamma non è uniforme. Avete controllato se: Sono ostruiti i fori di uscita del gas del bruciatore. Sono montate correttamente tutte le parti mobili che compongono il bruciatore. Ci sono correnti d'aria nelle vicinanze del piano. La fiamma non rimane accesa nelle versioni con sicurezza. Avete controllato se: Non avete premuto a fondo la manopola. Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza. Il bruciatore i n posizione di minimo non rimane acceso. Avete controllato se: Sono ostruiti i fori di fuoriuscita del gas. Ci sono correnti d'aria nelle vicinanze del piano. La regolazione del minimo non è corretta. I recipienti sono instabili. Avete controllato se: Il fondo del recipiente è perfettamente piano. Il recipiente è centrato sul bruciatore o sulla piastra elettrica. Le griglie sono state invertite. Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare: il modello della macchina (Mod.) il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio e/o sullimballo. Non ricorrete mai a tecnici non autorizzati e rifiutate semp re l'installazione di pezzi di ricambio non originali. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
