ITALIANO - INDICE

MONTAGGIO. 3

AVVERTENZE 5

SICUREZZA 5

AVERTENZE GENERALI 6

DICHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE 6

NORME PER L'INSTALLAZIONE 6

SICUREZZA ANTINCENDIO 7

PRONTO INTERVENTO 7

DATI TECNICI 8

DESCRIZIONTE TECNICA 8

CANNA FUMARIA. 9

COMIGNOLO 9

VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE 10

COMBUSTIBILI AMMESSI / NON AMMESSI 11

ACCENSIONE 12

ACCENSIONE A BASSE EMISSIONI 12

FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 13

MANUTENZIONE E CURA 14

PULIZIA PERIODICA A CARICO DELL'UTENTE 14

PULIZIA VETRO. 14

PULIZIA CASSETTO CENERE 14

PULIZIA CANNA FUMARIA. 14

FERMO ESTIVO 14

LE MAIOLICHE (DOVE PRESENTE) 15

PRODOTTI IN PIETRA OLLARE (DOVE PRESENTE) 15

PRODOTTI VERNICIATI (DOVE PRESENTE) 15

PRODOTTI SMALTATI (DOVE PRESENTE) 15

COMPONENTICROMATI (DOVE PRESENTE) 15

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI 15

GUARNIZIONI 15

DETERMINAZIONE DELLA POTENZA TERMICA 15

CONDIZIONI DI GARANZIA 16

DIMENSIONI. 78

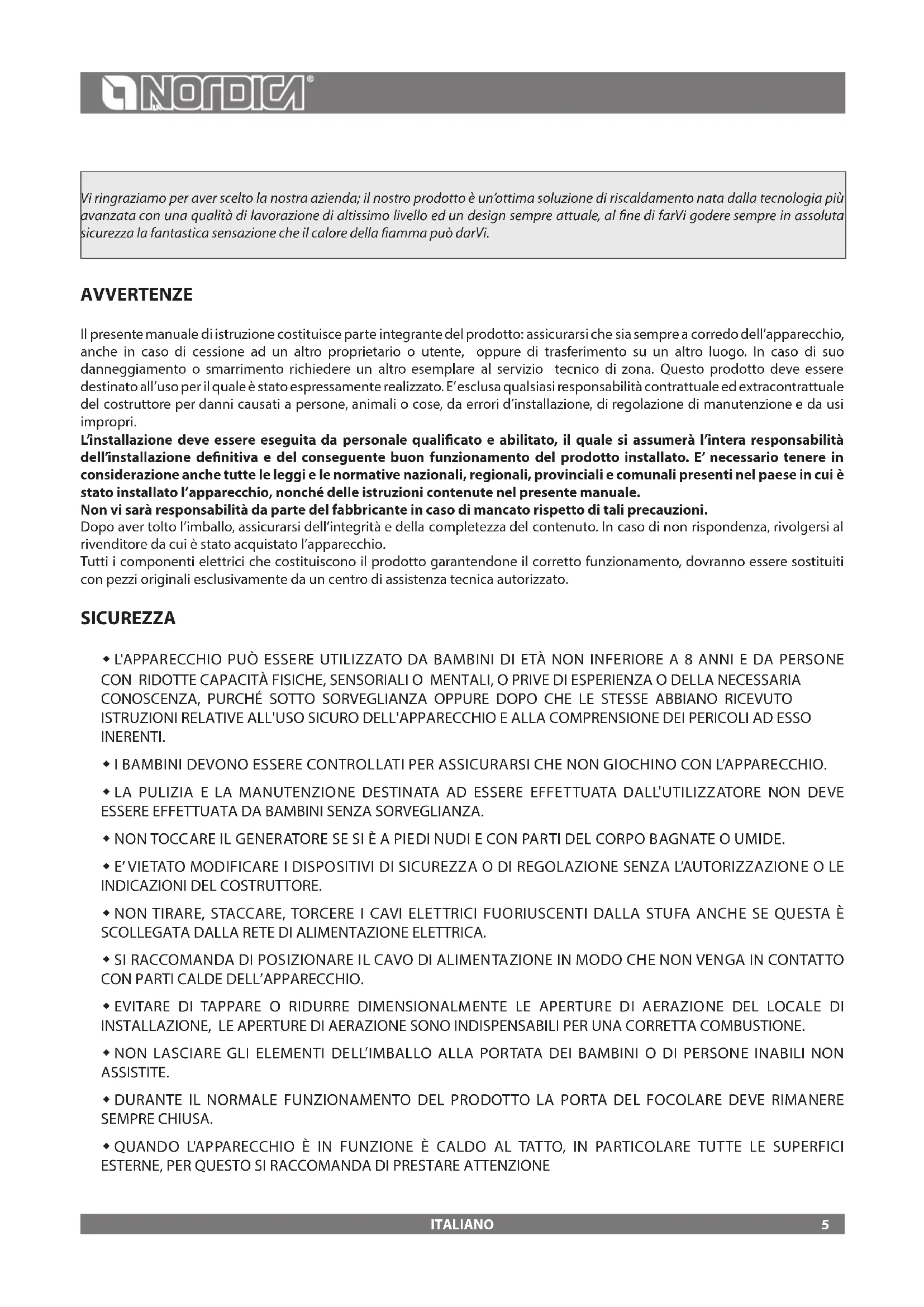

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un'ottima soluzione di riscaldamento nata alla Tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi.

AVVERTENZE

Il presente manuale diistruzione costituisce parte integrante del prodotto: assicurarsi che sua sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario o utente,oppure ditrasferimento su un'alto luogo. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Quito prodotto devese essere destinato all'uso per il quale è stato espressamente realizzato.E'esclusa qualsi responsabilita contrattuale ed extracontrattuale del costruttore per danni causati a persona, animali o cose, da erre i'd installatione, di regolazione di manutenzione e da usi impropri.

L'installazione deve essere eseguita da personale qualificato eabilitato, il quale si assumerà l'intera responsabilità dell'installazione definitiva e del consequencese buon funzionamento del prodotto installato. E' necessario tenere in considerazioneanche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle istruzioni contenate nel presente manuale.

Non vi sare responsabilita da parte del fabbricante in caso di mancato rispetto di tali precazioni.

Dopo aver molto l'imballo, assicurarsi dell'integrità e della completenessa del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.

Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovanno essere sostituiti con pezioni originali esclusivamente da un centro di assistenza tecnica autorizzato.

SICUREZZA

L'APPEARCCHIO PUO ESSERE UTILIZZATO DA BAMBINI DI ETÀ NON INFERiore A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIANZA O DELLA NECESSARIA CONOSCENZA, PURCHE SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'uso SICURO DELL'APPEARCCHIO E ALLA COMPRENIONE DEI PERICOLI AD ESSO INERENTI.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE NON DEVESSERE EFFETTUATA DA BABBINI SENZA SORVEGLIANZA.
NON TOCCARE IL GENERATORE SE SI É A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E'ViETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZZAZIONE O LE INDICAZIONI DEL COSTUTFORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGA IN CONTATTO CON PARTI CALDE DELL'APPARECCHIO.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
QUANDO L'APPARECCHIO E IN FUNZIONE E CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE

CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILizzato.
IL GENERATORE è STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDITIONSI CLIMATICA, IN CASO DI CONDIZIONIPARTICULARMENTEAVVERSE(VENTOFORTE,GELO)POTREBBEROINTERVENIRE SISTEMIDISICUREZZACHEPORTANOILGENERATOREINSPEGNIMENTOSESIVERIFICACIOCONTATTAREILSERVIZIODIASSISTENZA TECNICA E,INOGNI CASO,NON DISABILITAREISISTEMIDISICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI

NON UTILIZZARE ALCUN LIQUIDO INFIAMMBILE PER L'ACCENSIONE

LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.

AVVERTENZE GENERALI

La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.

Il suo impianto va realizzato in modo conforme alla regola dell'arte, secondo le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.

La NORDICA S.p.A. non è responsabile del prodotto modificato perché autorizzazione e tanto meno per l'uso di ricambi non originali. E' OBBLIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamentiazioni antincendio.

NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.

DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE

Oggett: Assenza di amianto e cadmio

Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amianto o sui derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.

Oggetto: Regolamento CE n. 1935/2004

Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentare, in conformità al Regolamento CE in oggetto.

NORME PER L'INSTALLAZIONE

L'installation del Prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed lo quanto previsto alla Legge.

L'installation, i relativi collegamenti dell'impianto, la messa in servizio e la verifica del corretto funzionamento devono essere eseguit a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.

L'installatione dese essere eseguita da personale autorizzato, che dovr a rilasciere all'acquirente una dichiarazione di conformità dell'impiano, il quale si asumerer lintera responsabilità dell'in installatione definitiva e del seguente buon funzionamento del prodotto installato.

Il Prodotto è assemblato e pronto per l'allacciamento e deve essere collegato mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.

Prima dell'installazione eseguire le seguenti verifiche:

• uscita fumi SUPERIOR - POSTERIOR - LATERALE
• verificare la portata della struttura se regge il peso del vostro apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECNICI).
• Accertarsi che il pavimento possa sostenere il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sa costruito in materiale infammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
• Assicurarsi che nella stanza dove sare installato vi sia una ventilazione adeguata, a tale proposto è fondamentale prestare attenzione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
• Evitare l'installation in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, appearecchi a gas di tipo B, pomp e calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
• Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
  L'installatione deve prevedere l'accso alle operazioni di pulizia e manutenzione del prodotto e della cannu fumaria.

La NORDICA S.p.A. declina agli responsabilità per anni a cose e/o persone provocati dall'impianto. Inoltre non è responsable del prodotto modificato perché autorizzazione e tanto meno per l'uso di ricambi non originali.

Il Vostro abituale spazzacamino di zona deve essere informato sull'installazione del prodotto, affinché possa verificare il regolare collegamento alla canna fumaria ed il grado di efficienza di quest'ultima.

SICUREZZA ANTINCENDIO

Nell'installazione del prodotto devono essere osservate le seguenti misure di sicurezza:

a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calorie (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 - A-B). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnia del prodotto e NON si deve scendere al di quello dei valori indicati (vedi DICHIARAZIONE DI PRESTAZIONE);
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggett o materiale di costruzione inflammabile e sensibile al calore a meno di vedi Figura 4 - A di distanza. Tale distanza cui èssere ridotta a 40 cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale infammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non infammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50cm e lateralemente di almeno altri 30cm rispetto l'apertura della porta di carico (vedi Figura 4-B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili).

Il prodotto deve funzionare esclusivamente con il cassetto genere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentitore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinane del prodotto.

Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparechio. Evitate il contatto con tali elementi alla sua corrispondente abbligamento protettivo o alla utensili accessori (guanti resistenti al calore, dispositivi di cui sono).

Fate in mode che i bambini siano consapevoli di quosti pericol i teneteli lontani dal focolare durante il suo funzionamento.

Quando siutiliza un combustibile errato o troppo umido si formano dei depositi di catrame(creosoto) nella canna fumaria con il rischio d'incendio.

PRONTO INTERVENTO

Se si manifesta un incendio nel collegamento o nella canna fumaria :

a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere registri dell'aria comburente
c) Spegnere tramite l'uso di estintori ad anidride carbonica (CO ,a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

Quando la canna fumaria smette di bruciare bisogna farla verificare da uno specialista per individuare eventuali crepe o sunti permeabili.

DATI TECHNICI

	Rossella R1 BII LUNA BIII
Definizione: secondo	EN 13240 EN 13240
Sistema costruttivo	1	1
Potenza nominale (utile) in kW	8,8 8,8
Rendimento in %	80 80
Diametro tubo scarico fumi in mm	130	130
Canna fumaria altezza ≥ (m) - dimensioni min (mm)	(*) 4-200x200 Ø200
Depressione a rendimento calorifico nominale in Pa	12 (1,2 mm H2O)
Consumo orario legna in kg/h (legna 20% umidità)	2,4	2,4
CO misurato al 13% di ossigeno in %	0,05 -625 mg/m3	0,05 -625 mg/m3
Emissione gas di scarico in g/s - legna	7,7 7,7
Temperatura gas di scarico nel mezzo in °C - legna	273	273
Dimensioni bocca fuoco in mm (L x H)	315 x 285	315 x 285
Dimensioni focolare in mm (L x H x P)	377 x 420 x 385	377 x 420 x 385
Dimensioni forno in mm (L x H x P)	/	/
Tipo di griglia Griglia piana
Altezza in mm	915	1169
Larghezza in mm	578	540
Profondità in mm	586	564
Peso in kg Capitolo DIMENSIONI
Distanze di sicurezza antincendio Capitolo SICUREZZA
m3 riscaldabili (30 kcal/h x m3)	252 (**)	252 (**)

) I valori sono puramente indicativi. L'installazione deve essere comunque dimensionata e verificata secondo il metodologie di calcolo delle UNI EN13384-1 o altri metodi di compravata efficienza.
(^*) Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calorie, il volume di riscaldamento è: tipo di costruzione favorevole (30 kcal/h x m³); tipo di costruzione meno favorevole (40 kcal/h x m³); tipo di costruzione sfavorevole (50 kcal/h x m³).
Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8 h, la capacité di riscaldamento diminuisce del 25% circa.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.

DESCRIZIONTE TECNICA

Le stufe a legna de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati ceppi di legna.
Questo e un appearechio a combustione intermittente.

La stufa-camino e costruita con lamiere d'acciaio zincato, ghisa smaltata e, a seconda delle versioni, ceramica termoradiante o piastre di pietra ollare. Il focolare e internamente rivestito di singole lastre in ghisa, la parte posteriore è estraiabile. Al suo interno si trovava una griglia girevole estraiabile.

Il vetroceramico della porta, in un unico pezzo (resistente fino a 700^ ), consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo.

Sotto la porta del focolare si trova un cassetto genere estraibile con relativa porta di chiusura (Figura 8-B).

ACCESSORI	ATTIZZATOIO GUANTEO
	DI SERIE DI SERIE

Il riscaldamento dell'ambiente avviene:

per convezione (circa 70% : il passaggio dell'aria attraverso il doppio mantello della stufa rilascia calore nell'ambiente.
per irraggiameto (circa 30% ):attraverso il vetro panoramico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA).

La stufa è fornita di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.

1A - Registrar Aria PRIMARIA (Figura 6).

Con il registro (valvola girevole) posto sotto la porta del focolare viene regolato il passaggio dell'aria primaria attraverso il cassettocene e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassettocene deve essere svuotato regolarmente, in modo che lacene non possa ostacolare l'entrata dell'aria primaria per la combustione. Attraverso l'aria primariaieneanche mantenuto vivo il fuoco.

Durante la combustione di legna, il registrar dell'aria primaria deve essere aperto solo un poco, poiché altrimenti la legna arde velocamente e la stufa si può surriscaldare (vedi paragrafo FUNZIONAMENTO).

2A - Registrar Aria SECONDARIA (Figura 6).

Nella parte inferiore e nella parte superiore della porta del focolare si trov a registrar per l'aria secondaria. Questo registrar deve essere aperto (quindi spostato verso destra) in particolar modo per la combustione di legna (vedi paragrafo FUNZIONAMENTO).

Attraverso lo es possible regolare la potenza di riscaldamento della stufa. Lasciandolo leggermente aperto, a seconda del tiraggio del camino, è possible Maintainere il vetro pulito.

La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:

	Consumo orario kg/h Aria	PRIMARIA Aria SECONDARIA	Aria TERZIARIA
ROSSELLA R1 2,4 CHIUSA	APERTA /
LUNA BII 2,4 CHIUSA	APERTA /

CANNA FUMARIA

Requisiti fondamentali per un corretto funzionamento dell'apparecchio:

• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed avee andamento verticale con deviazioni non superiori a 45^
• se gli usata deve essere pulita;
• tutti i tratti del condotto fumi devono essere ispezionabili;
• devono essere previste aperture di ispezione per la pulizia;

rispettare i dati tecnici del manuale di istruzioni;

Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5

Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.

Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 sono riportati alcuni esempi di soluzione.

Per una corretta installatione rispettare le dimensioni della canna fumaria previste nella tabella DATI TECNICI. Per installazioni con dimensioni diverse, dimensionare la stessa secondo la norma Norma EN13384-1.

Il tiraggio creato alla vostra canna fumaria delve essere sufficiente ma non eccessivo.

Un sezione della canna fumaria troppo importante puo presentare un volume troppo grande da riscaldare e duncque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inflammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).

COMIGNOLO

Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.

E pertanto indispensable che, se costruito artigianlmente, la sezione di uscita si piu di due voite la sezione interna della canna fumaria (Figura 2).

Dovendo sempre superare il colmo del fatto, il comignolo dovrassicurare lo scarico anche in presenza di vento (Figura 3).

Il comignolo deve rispondere ai seguenti requisiti:

• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d'uscita doppi di quella interna della canna fumaria.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
• Essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta e consentito soltanto previa sorveglianza.

Il tubo di collegamento alla canna fumaria delve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna. Il collegamento delve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed quanto previsto

dalla Legge, ed essere fissato ermeticamente alla canna fumaria.

Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparechio (DIN 1298).

ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali inflammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria. Distanza minima di sicurezza 25 cm.

La depressione al camino (TIRAGGIO) devesse di almeno (vedi capitolo DATI TECNICI - Pascal). La misurazione devese essere fattare sempre ad apprecchio caldo (resa calorifica nominale).

Quando la depressione supera 17 20 Pa (= 1.7 = 2 mm di colonna d'acqua) e necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.

Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE).

COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispetto杂质i simplici ma importantissimi principi:

Per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
- Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere compensata con un innalzamento della canna fumaria;
- Ilizzato non dovrà comunique mai superare i 2 metri (UNI 10683);
Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovr è ssere eventualmente compensata innalzandola adeguatamente;
La Normativa UNI 10683 - ITALIA prede che le curve o variazioni di direzione non devono in nessun caso essere superi a 2 compresa l'immissione in canna fumaria.

Volendo uses la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5.

Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediamente fatto al comignolo pos. C.

VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE

Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantita d'aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il vosto benessere e la vostra sicurezza.

Per un buon funzionamento dell'apparecchio e OBBLIGATORIO che nel luogo d'installazione venga immessa sufficiente aria per la combustione e la riossigenazione dell'ambiente stesso.

Cio significa che, atraverso apposite aperture comunicanti con l'esterno, devel poter circolare aria per la combustione anche a porte e finestre chiuse.

Le prese d'aria devono soddisfare i requisiti seguenti:

• essere protette mediente griglie, reti metalliche, ecc., sanza ridurne, peraltro, la sezione utile netta;
• essere realizzate in modo da rendere possibili le operazioni di manutenzione;
• posizionate in maniera tale da non poter essere ostruite;
• Se nel locale di installatione dell'apparecchio fosso r presenti delle cappe di aspirazione, queste NON devono assere fatte funzionare contemporaneamente. Queste, infatti, possono provocare l'uscita di fumi nel locale, anche con la porta del focolare chiusa.

L'afflusso dell'aria pulita e non contaminata poe essere ottenuto anche da un locale adiacente a quello di installatione (aereazione e ventilazione indiretta) purche tale flusso possa avvenire liberamente atraverso aperture permanenti comunicanti con l'esterno.

Il locale adiacente non puo essere adibito ad autorimessa, magazzino di materiale combustibile ne comunique ad attività con pericololo incendio, bagno, camera da fatto o locale comune dell'immobile.

La ventilazione si ritiene sufficiente quando il locale è provvisto di prese d'aria in base alla tabella:

Categoriè di apparecchi Norma di riferimento	Percentuale della sezione netta di aperture rispetto alla sezione di uscita fumi dell'apparecchio	Valore minimo netto di aperture condotto di ventilazione
Caminetti UNI EN 13229 50% 200 cm2
Stufe UNI EN 13240 50% 100 cm2
Cucine UNI EN 12815 50% 100 cm2

E'vieta l'installazione all'interno di locali con pericololo incendio. E'inoltre vietata l'installazione all'interno di locali ad uso abitativo nei quali comunique la depressione misurata in opera fra ambiente esterno e interno sa maggiore a 4 Pa - riferimento per l'italia secondo normativa UNI10683.

E' necessario attenersi a tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l'apparecchio.

COMBUSTIBILI AMMESSI / NON AMMESSI

I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (continuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I peszi di legna dovrebbero avera una lunghezza di ca. 20 - 30 cm ed una circonferenza di massimo 30 - 35 cm.

I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto questi hanno un potere calorifico elevato.

La legna usata come combustibile deve ave un contento d'umidità inferiore al 20% e deve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poché è necessaria una maggiore quantità d'energia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quando nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.

La legna fresca contiene circa il 60% di H, O, perci o non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sulla tettoia) per almeno due anni prima di utilizzarla.

Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di cortecchia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.

Carte e cartone devono essere utilizzati solo per l'accensione.

La combustione di rifiuti e VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre danni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato.

La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.

• LEGNI RESINOSI POCO ADATTI

Specie kg/mc kWh/kg Umidità 20%
Faggio 750 4,0
Cerro 900 4,2
Olmo 640 4,1
Pioppo 470 4,1
Larice* 660 4,4
Abete rosso* 450 4,5
Pino silvestre* 550 4,4

ATTENZIONE: L'uso continuo e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.

I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI ENISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenerere rese diverse dal prodotto.

ACCENSIONE

IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall'essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo. Si deve comunique assicurare una Buona ventilazione dell'ambiente. Alla prima accensione Vi consiglio di caricare una quantità ridotta di combustibile e di aumento lentamente la resa calorifica dell'apparecchio.

E VIETATO I'uso di tutte le sostanze liquide come per es. alcohol, benzina, petrolio e simili.

Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.

Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corso del prodotto è sopposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzo o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovr èssere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
- in particolare inizialmente si potrà notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice.
ancora fresca.Tale vernice,sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovr a superare più volte e per una certa
durata la temperatura di 350^, prima di incorporarsi perfettamente con le superfici metalliche

Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:

1. Assicuratevi che sia garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
2. Nelle prime accensioni, non caricare eccessivamente la camera di combustione (circa metà della quantità indica nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicate nel manuale d'istruzioni.
3. Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivamente caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve durata.
5. Durante le prime accessioni nessun oggett dovrebbse essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il "rodaggio" si potra utilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprire ancche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si più ricaricare aprendo lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell'aria primaria e si controllingla combustione mediante l'aria secondaria secondo leindicazioni riportate nel capitolo DESCRIZIONE TECNICA.

Durante questa fase, non lasciare mai il focolare senza supervisione.

Mai sovraccaricare l'apparecchio (vedi cap.DESCRIPTIONE TECNICA / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare l'apparecchio. La garanzia non copre i danni dovuti al surriscaldamento dell'apparecchio.

ACCENSIONE A BASSE EMISSIONI

La combustione除去 fumo è un tipo di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando attraverso le alto temperature della fiamma, bruciano quasi completeness.

Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall'alto, come indicate in Figura 7. Disporre in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perdicolarmente alla catasta di legna.

Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.

Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 7. Mettere i quattro ciocchi incrociati sopra la catasta di legna,trasversalmente adessa,con nel mezzo del modulo I'accendi fuoco,che puo essere per esempio lana de legna impregnata di cera.Un fiammifero e sufficiente per accendere il fuoco.Volendo si possono utilizzare anche pezioni di legno più sottili: in tal caso ne occorrera una maggiore quantità.Tenere aperte la valvola di scarico fumi e il registro per I'aria comburette.

Dopo ave accso il fuoco, lasciare il registro che regola l'aria per la combustione nella posizione indicata :

Combustible Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA
Legna CHIUSO 1/2 APERTO NO

IMPORTANT:

nonaggiungere ulterioriore legna tra una carica completa e l'altra;

non soffocare il fuoco chiudendo le presedaria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicazioni sono sostinente da ENERGIA Legno SVIZZERA www.energia-legno.ch

Dopo aver posizionato i registri correttamente inseire la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitationi anomale e deformazioni (secondo leindicazioni riportate nel capitolo DESCRIZIONTE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto quello sorveglianza.

IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo.

Con i registri viene regolata l'emissione di calorie del focalore. Essi devono essere aperti secondo il bisogno calorifico. La migliorare combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.

Non si deve mai sovraccaricare l'appareccchio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I dati causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 12 Pa (1,2 mm di colonna d'acqua) è la segunte: vedi capitolo DESCrizIONE TECHNICA. Questo è un appearecchio a combustione intermittente.

Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica è influenzata dal camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nella scarso tiraggio necessita di una magiore quantità d'aria per la combustione.

Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significà che l'apparecchio non è regolato correttamente o la legna è troppo bagnata; se"Invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

ATTENZIONe: Quando si aggunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se quello dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.

USO DEL FORNO (DOVE PRESENTE)

Graie all'apporto d'aria per la combustione la temperatura del forno cui assere sensibilmente influenzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.

La padella forno e la griglia forno possono essere collocate su diversi piani.

Torte spesse e arrosti grandi sono da insereire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore cui èssere utilizzato per riscaldare o rosolare (vedi capitolo Descrizione Tecnica - ACCESSORI).

Quando si cucinano cibi molto umidi, torte con frutta o frutta stessa si produce acqua di condensa.

Durante la cottura può svilupparsi del vapore acqueso che va a depositarsi superiormente o lateralmente sulla porta formando gobce d'acqua di condensa. Si tratta di un fenomeno fisico.

Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.

FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE

Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuoriescono più completeness (odore intenso di gas).

In tal caso scuotete piu freuentamente la griglia e augmentate l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che questo bruci più rapidamente (con sviluppo di fiamme) e si stabilizziosi il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.

MANUTENZIONE E CURA

ESEGUIDRE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!

Assicurarsi che la spina del cavo di alimentazione (dove presente) sua staccata.
- Che il generatore sia freddo in agli sua parte.
- Le ceneri siano completeness fredde.
- Garantire una efficace ricambio d'aria dell'ambiente durante le operazioni di pulizia del prodotto.
- Una scarsa pulizia pregiudica il corretto funzionamento e la sicurezza!

PULIZIA PERIODICA A CARICO DELL'UTENTE

Le operazioni di pulizia periodica, come indicate nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto leindicazioni,le procedure e le tempistiche descritte nel presente manuale uso e manutenzione.

Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino. Fate controllare dal Vostro spazzacamino responsable di zona la regolare installmente del prodotto, il collegamento al camino e l'airazion

IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverVi al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!

PULIZIA VETRO

Tramite un specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non pue comunque mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a apparetcchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. Non usare comunique panni, o prodotti abrasivi o chimicamente aggressivi.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

ROTTURA DEI VETRI: i vetri esendo in vetroceramica resistenti sono ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostuzione non è in garanzia.

PULIZIA CASSETTO CENERE

Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8. Vi consigliamo di svuotare periodicamente il cassetto alla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3 - 4cm di cenere nel focolare.

ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali inflammabili fino allo spegnimento e raffreddamento completo delle ceneri.

PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità etipi di combustibili idonei, il corretto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scararesa). Un effecssivo deposito di fuliggine (creosoto) pou provocare problemi nello scarico dei fumi e l'incendio della canna fumaria.

La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente puo effettuare un'ispezione.

Durante la pulizia bisogna togliere dall'apparechio il cassetto cnere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine.

I deflettori sono facilmente estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9).

ATTENZIONE: La manzanza del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, excessivo consumo di legna con relativo surriscaldamento dell'apparecchio.

FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altrieteventuali residui, è opportuno chiudere tutte le portecn i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dalcamino, è opportuno chiudere il foro di uscita.

E' consigilabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre - cioe non più aderenti alla stufa - non garantirebbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.

In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare. Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.

LE MAIOLICHE (DOVE PRESENTE)

Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-puntinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.

Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.

PRODOTTI IN PIETRA OLLARE (DOVE PRESENTE)

La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilisezzare alcun detergente o liquido.

PRODOTTI VERNICIATI (DOVE PRESENTE)

Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.

AVVERTENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo dalla superficie daverniciare.

PRODOTTI SMALTATI (DOVE PRESENTE)

Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.

Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente. NON usare carta vetrata o paglietta in ferro.

COMPONENTICROMATI (DOVE PRESENTE)

Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI

La manutenzione ordinaria deve essere eseguita almeno una volta all'anno.

Il generatore utilizzato legna come combustibile solido necessità di un intervento annuale di manutenzione ordinaria che deve essere effettuate da un Tecnicoabilitato, utilizzato esclusivamente ricambi originali.

Il mancato rispetto poo prompressare la sicurezza dell'apparechio e poo far decadere il diritto alle condizioni di garanzia.

Rispettando le frequenze di pulizie riservate all'utente descripte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomalie e/o malfunzionamenti che potrebbero richiedere maggiori interventi del technique. Le richieste di interventi di manutenzione ordinaria non sono contemplate nella garanzia del prodotto.

GUARNIZIONI

Le guarnizioni garantisco l'ermeticità della stufa e il seguente buon funzionamento della stessa.

E'neasio che esse vengano periodicamente controllate: nel caso risultassero usurate o danneggié neecessario sostituire immediatamente.

Queste operazioni dovranno essere seguite da parte di un technique abilitato.

Annuallyme o comunque ogni volta che se ne presenti la necessitate aspirare e pulire il condotto che porta al camino. Se esistono dei tratti orizzontali e necessario asportare i residui prima che quosti ostruiscano il passaggio dei fumi.

DETERMINAZIONE DELLA POTENZA TERMICA

Non esiste regola assoluta che permetta di calculare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguatamente isolata sare 30 kcal/h al m^3 (per una temperatura esterna di 0^ ).

Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m^3

Supponendo che desideriate riscaldare una stanza di 150m^2 (10× 6× 2,5m) in un'abitazione isolata, vi occorranno, 150mx35W / m^3 = 5250

W o 5,25 kW. Come riscaldamento principale un apparecchio di 8 kW sare dune quiffe sufficiente.

		Valoreindicativo di combustione		Quantità richiesta in rapporto a1 kg di legna secca
Carburante Unità kcal/h kW
Legna seca (15% di umidità) kg 3600 4.2 1,00
Legna bagnata (50% di umidità) kg 1850 2 2 1,95
Bricchette di legna kg 4000 5.0 0,84
Bricchette di legnite	kg 4800	5.6 0,75
Antracite normale	kg 7700	8.9 0,47
Coke	kg 6780	7.9 0,53
Gas naturale	m3		7800 9.1 0,46
Nafta	L		8500 9.9 0,42
Elettricità	kW/h		860	1.0 4,19

CONDIZIONI DI GARANZIA

1. I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 anni alla data di acquireo.

L'acquisto deve essere provato da un documento fiscalmente validorilasciatodalivenditore(scontrino fiscale, fattura o bolla di trasporto) che identifici il prodotto acquistato e la data di acquisto e/o segna dello stesso.

ATTENZIONe: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europee a tutela dei Consumatori.

La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)

Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.

Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questo cui la garanzia del prodotto sare Limitata ad un periodo di 12 mesi alla data di acquireo.

gARANZIA ITALIA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del loro appearechio - indirizzo completo - numero di Telefono

gARANZIA EUROPA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre:natura del difetto,modello del vostro appearecchio,indirizzo completo e numero di Telefono.

Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla alcuna spesa.

Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerato un vizio di conformità, il consumatore dovr a sostenere il costo della chiamata mentali il venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.

1. Qualora il difetto riscontrato sua riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non eaustivo, portata insufficiente degli impianti; errata installatione e/o manutenzione operata da personale non in possesso dei requisiti previsti dalle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e ragcomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.
   Non sono altresi compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono esclusi nella presente garanzia i vizi riconducibili al mancato correto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, casi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'inizioile guasto.
   Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglia in ghisa, materiali refrattari (es. Nordiker o altro), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Idro lo scambiatore di calorie è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantistica una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi.
   In caso di segnalazione di difetti non riscontriati poi in fase di verifica da parte di un technique autorizzato, l'intervento sare a completo carico del consumatore.
2. Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
3. La Nordica S.p.A. declina agli responsabilità per eventuali danni che posso, direttamente o indirettamente, derivare a persona, animali e cose, in consuluenza alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti le avvertenze in tema di installmente, uso e manutenzione del prodotto, scaricabileanche dal site internet.
4. Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altri.
5. Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di

sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell'utente, e lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnara saranno invece a sua carico.

1. Trascorso il periodo di 24 mesi di garanzia agli intervento di riparazione sare a completing carico del consumatore.

2. In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)

ULTERIORI Awwertenze

Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come Scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.
- Qualiasi tipo di manomissione o di sostuzione non autorizzata di particolari non originali del prodotto cui esere pericoloso per l'incomità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti sulla adequati indumenti di protezione o apposti mezzi, come ad esempio quanti a protezione termica
E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Specnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.

ATTENTION

SURFACES CAN BECOME vVERY HOT!

ALWAYs UsE PROTECTivE gLOvEs!

Il comignolo non deve ave ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l'ostacolo. Il comignolo deve oltrepassare il colmo del fatto almeno di 1 m.

Tutte le distance minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di quello dei valori indicati (Vedi DICIHIARAZIONE DI PRESTAZIONE).
