MANUALE UTENTE KDL-52W5500 SONY

Sony fornisce un minimo di 2 anni di garanzia per questo televisore LCD e 7 anni di disponibilità per i pezzi di ricambio elettronici.

Le istruzioni per "l'installazione della staffa di montaggio a parete" sono presenti all'interno di questo manuale di istruzioni del televisore.

Per informazioni utili sui prodotti Sony

Istruzioni per l'uso IT

Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Il rappresentante autorizzato per la CEM e per la sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per riparazioni o questioni di garanzia, rivolgersi agli indirizzi indicati nei documenti di assistenza o garanzia forniti a parte.

Note sul funzionamento del televisore digitale

• Le funzioni relative al televisore digitale (DV3) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
• Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo televisore segua le specifiche DVB-T e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C
• Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

• Le illustrazioni utilizzate nel presente manuale si riferiscono al modello KDL-40V55xx salvo diversamente specificato
• Le cifre “x” che compaiono nel nome del modello, identificano il colore del prodotto.

Informazioni sui marchi

DV3 è un marchio depositato del progetto DVB.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi depositati di HDMI Licensing LLC.

DLNA e DLNA CERTIFIED sono marchi depositati e/o marchi di servizio di Digital Living Network Alliance.

GUIDE Plus+™ è (1) un marchio registrato o marchio depositato di, (2) prodotto su licenza di e (3) oggetto di vari brevetti internazionali e richieste di brevetti proprietà di, o concessi a, Gemstar-TV Guide International, Inc. e/o le sue filiali.

GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE FILIALI NON ASSUMONO ALCUNA RESPONSABILITÀ IN MERITO ALLA PRECISIONE DELLE INFORMAZIONI RELATIVE ALLA PROGRAMMAZIONE FORNITE DAL SISTEMA GUIDE PLUS+. GEMSTAR- TV GUIDE INTERNATIONAL, INC. E/ O LE SUE FILIALI NON SARANNO IN ALCUN MODO RESPONSABILI DI QUALSIASI SOMMA RELATIVA A PERDITA DI UTILI, PERDITA DI BUSINESS O DANNI INDIRETTI, SPECIALI O CONSEQUENZIALI RELATIVI ALL'USO DI QUALSIASI INFORMAZIONE, DISPOSITIVO O SERVIZIO COLLEGATO AL SISTEMA ™GUIDE Plus+.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo doppio D sono marchi depositati di Dolby Laboratories.

"BRAVIA" e BRAVIA sono marchi depositati di Sony Corporation.

“XMB™” e “XrossMediaBar” sono marchi depositati di Sony Corporation e Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

CERTIFIED

GEMSTAR

Guida per l'uso 4

Informazioni di sicurezza....8

Precauzioni 9

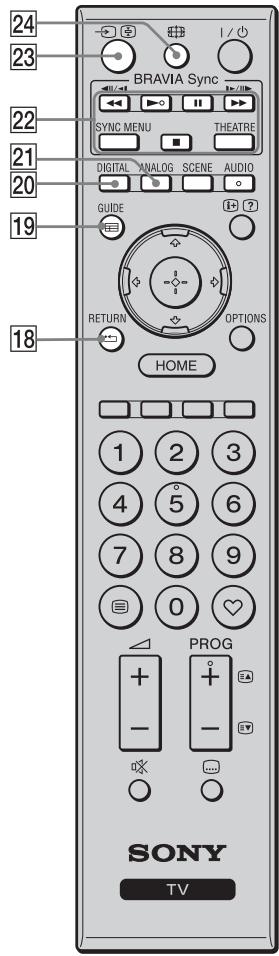

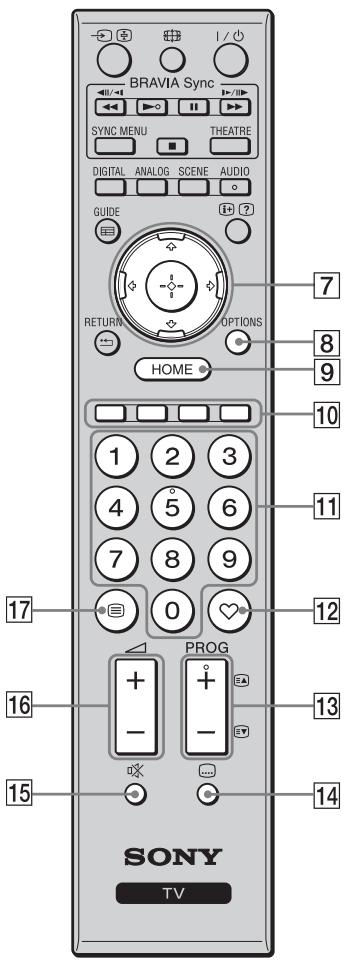

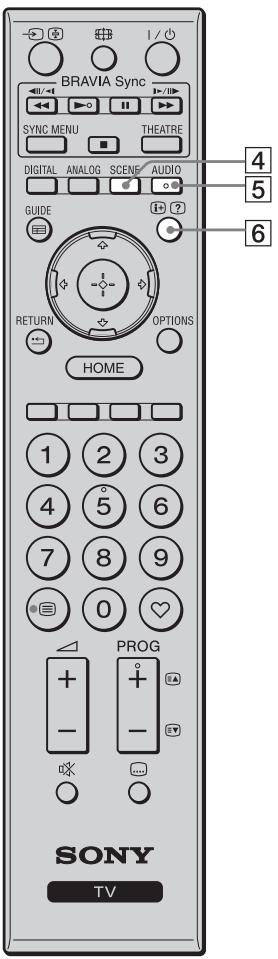

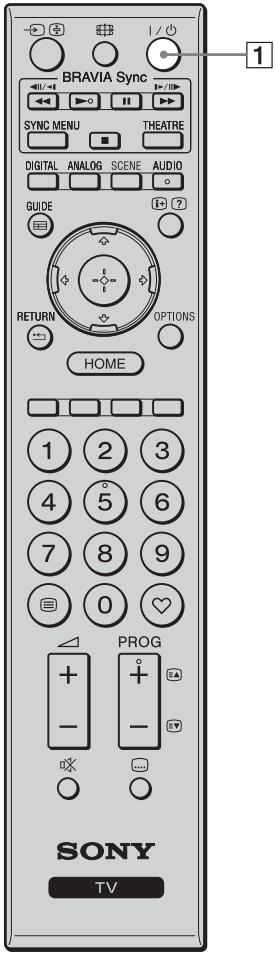

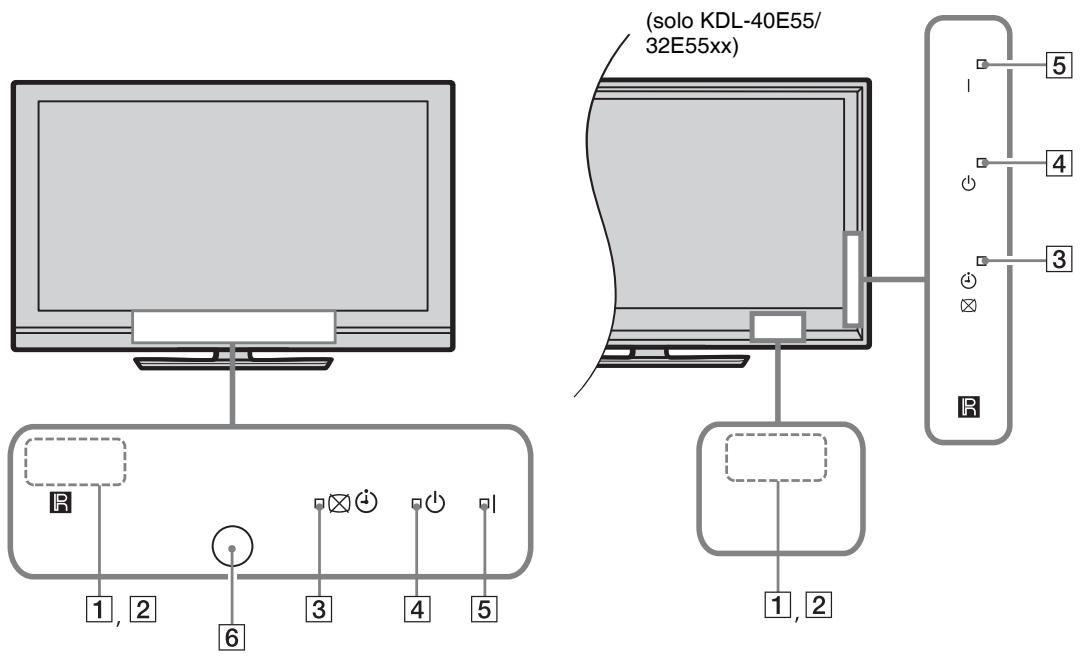

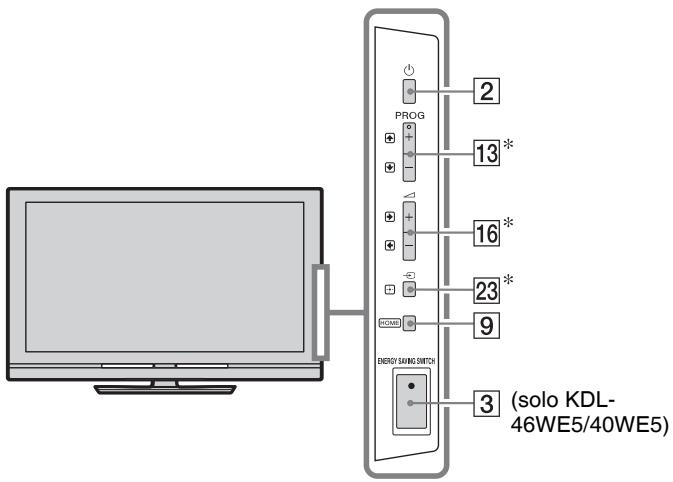

Comandi/Indicatori del Telecomando e della TV.... 10

Visione del televisore

Visione del televisore.... 15

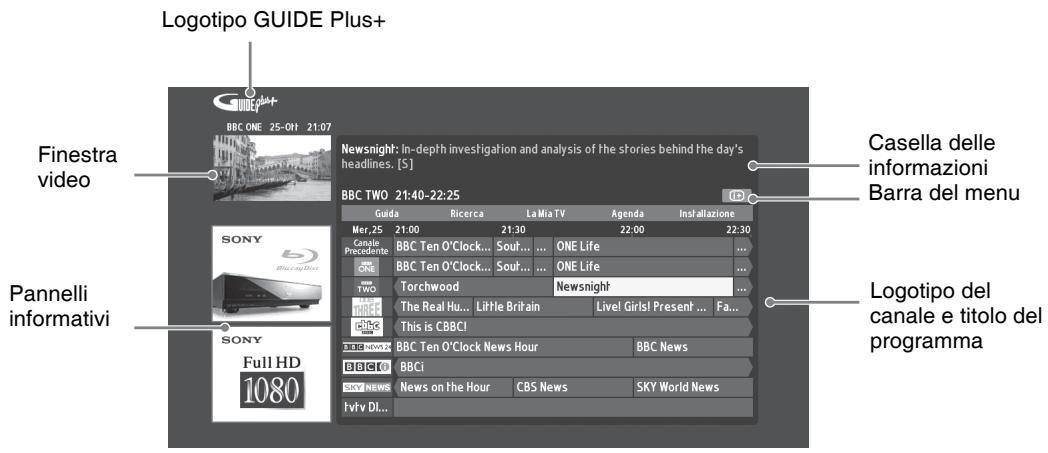

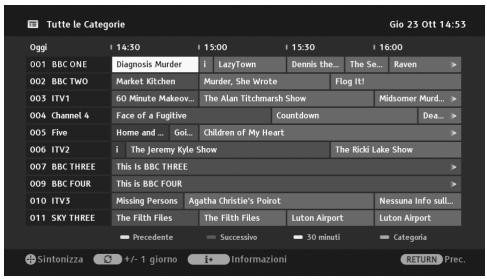

Uso del Sistema GUIDE Plus+™ e della Guida di Programmazione Elettronica Digitale (EPG) 17

Uso dell'Elenco Preferiti 21

Uso delle apparecchiature opzionali

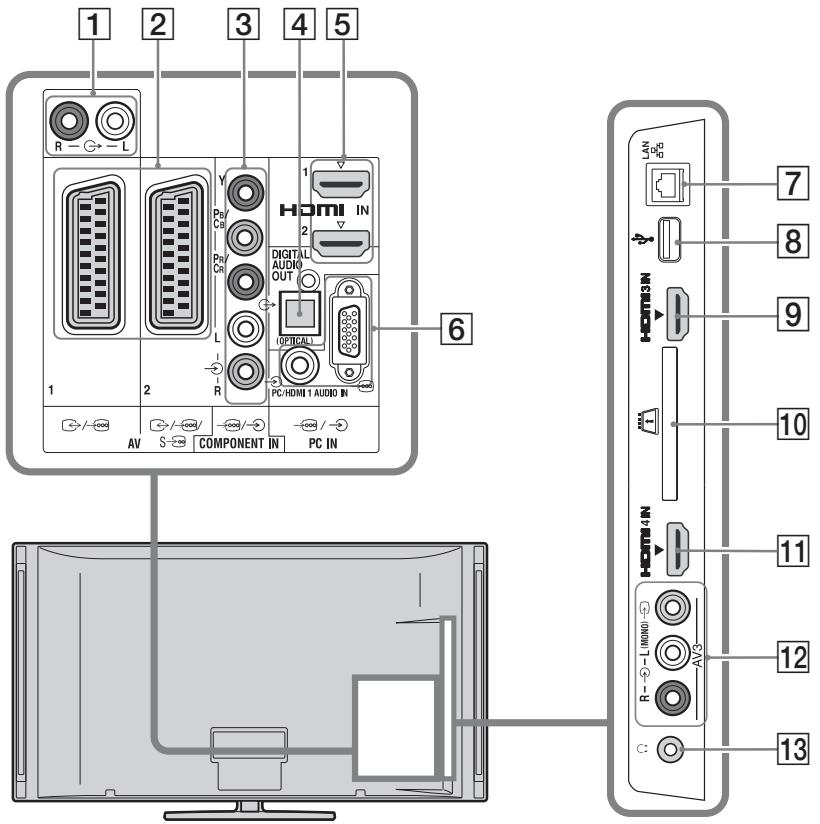

Collegamento di apparecchiature opzionali 22

Visualizzazione di immagini da apparecchiature collegate.... 24

Riproduzione di Foto/Musica/Video attraverso l'USB.... 25

Uso di BRAVIA Sync con “Controllo per HDMI” 27

Uso delle caratteristiche della rete

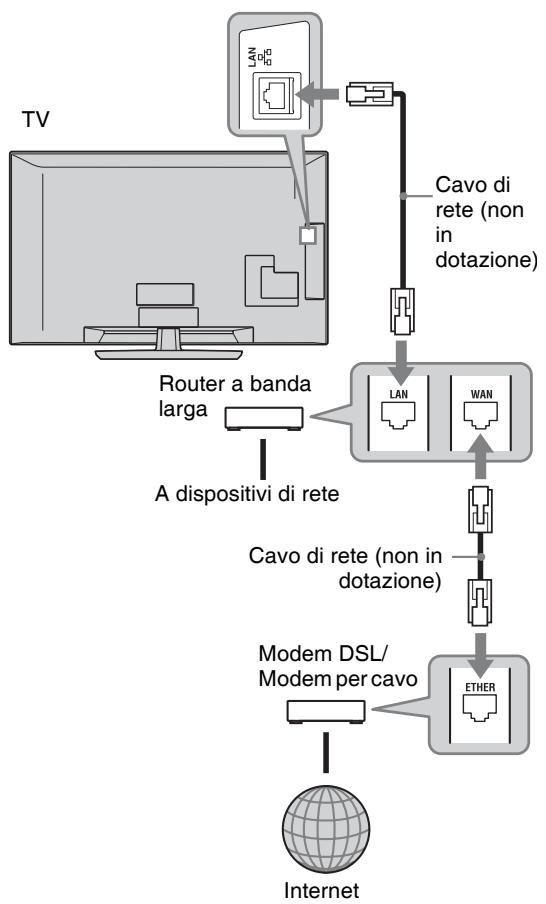

Collegamento alla rete 28

Utilizzare AppliCast 29

Divertitevi con file di Foto/Musica/video attraverso la Rete.... 30

Controllare la connessione di rete....31

Regolare le impostazioni di visualizzazione del server 31

Uso delle funzioni Menu

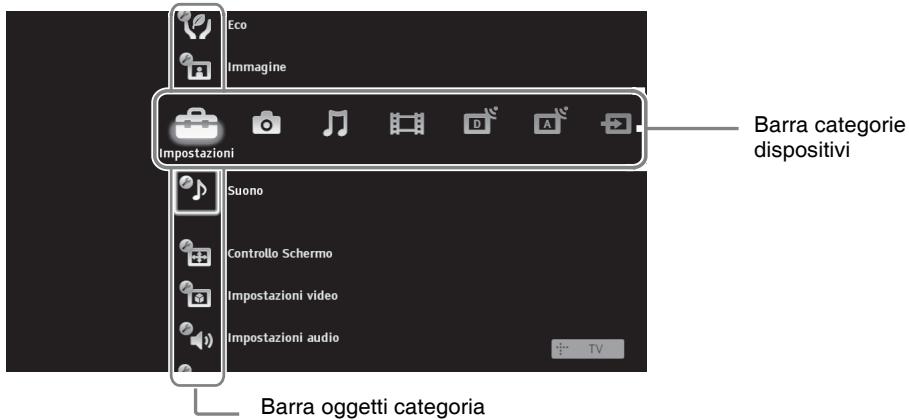

Navigazione nel menu TV Home in XMB™ 32

Menu impostazioni televisore 33

Informazioni utili

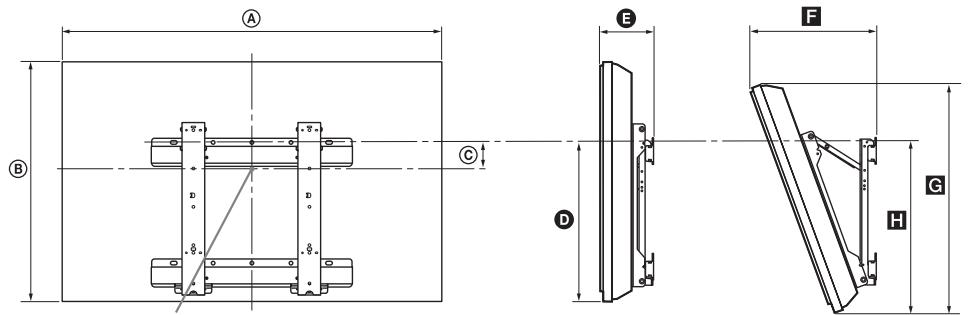

Istallazione degli accessori (staffa per il montaggio a parete) 45

Caratteristiche tecniche 48

Ricerca guasti....51

Indice 55

Prima di mettere in funzione il televisore, si prega di leggere attentamente “Informazioni di sicurezza” (pagina 8). Conservare il manuale per farvi riferimento in futuro.

Prima dell'uso

Controllare gli accessori

Cavo di alimentazione (Tipo C-6)* (1) (Tranne per 37/32 pollici)

Supporto (1) e viti (4) (Tranne per i 52 pollici)

RM-ED016 /RM-ED016W Telecomando (1)

RM-ED019 Telecomando (1) (solo KDL-46/40/37/32W5720/5730/5740)

Batterie AA (tipo R6) (2)

* Non togliere i nuclei di ferrite.

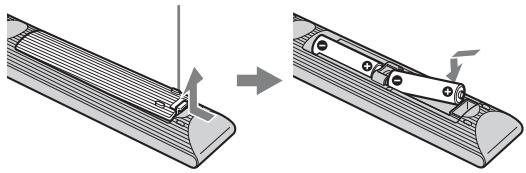

Inserimento delle batterie nel telecomando

Per aprire, premere e sollevare il coperchio.

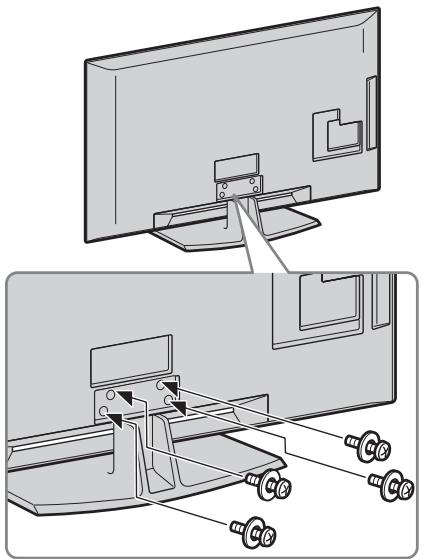

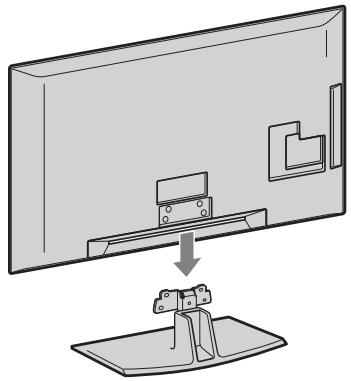

1: Fissaggio del supporto (Tranne per i 52 pollici)

1 Aprire la scatola di cartone ed estrarre il supporto e le viti.
2 Collocare il televisore sul supporto. Prestare attenzione a non interferire con i cavi.

3 Fissare il televistore al supporto in base all'indicazione delle frecce ↑ che fungono da guida per i fori delle viti utilizzando le viti appositamente fornite.

• Nel modello KDL-40E55/32E55xx si può regolare il supporto in una posizione più alta. Per i dettagli, consultare l'opuscolo “Come modificare l'altezza del supporto”.
• Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m (15 kgf·cm).

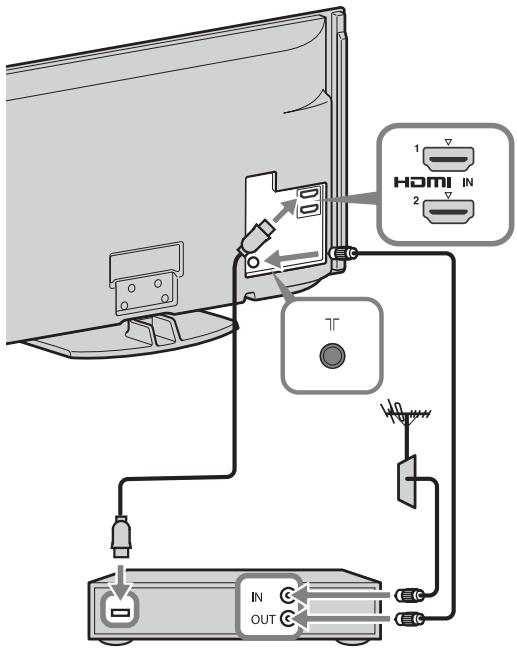

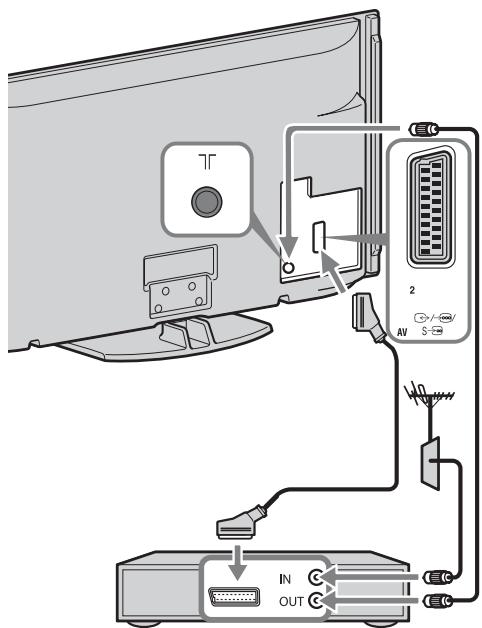

2: Collegamento dell'antenna/del Set Top Box/del registratore (ad es. un registratore DVD)

Collegare un Set Top Box/registratore (ad es. un registratore DVD) con la SCART

Set Top Box/registratore (ad es. un registratore DVD)

Collegare un Set Top Box/registratore (ad es. un registratore DVD) con la HDMI

1 HDMI IN 2 T IN OUT

Set Top Box/registratore (ad es. un registratore DVD)

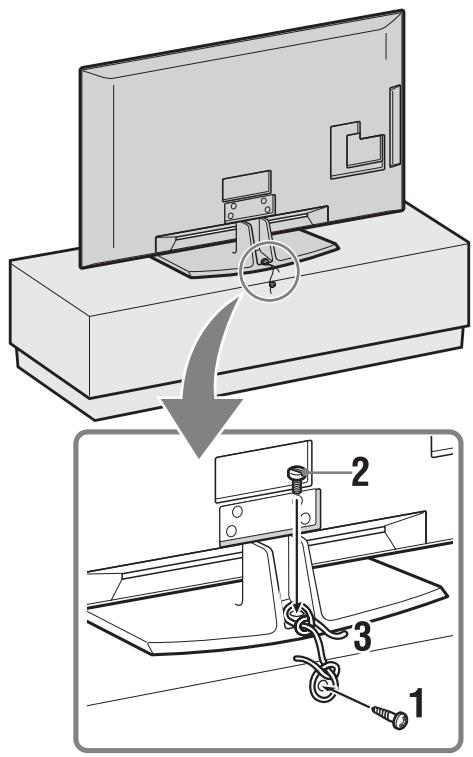

3: Fissaggio antirovesciamento del televisore

1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore.
2 Installare una vite per ferro (M4 × 20, non in dotazione) nell'apposito foro posto sul basamento del televisore.
3 Legare tra di loro la vite per il legno e quella per il ferro con una corda resistente.

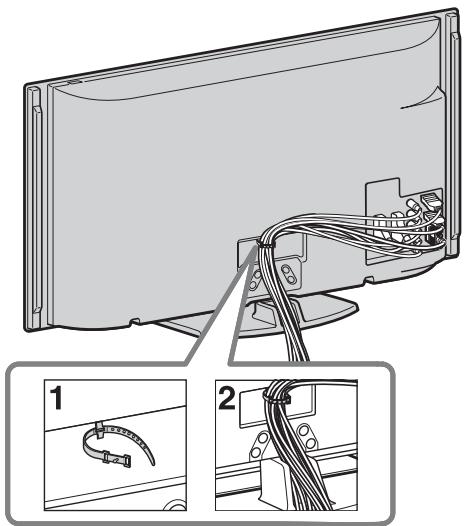

4: Raggruppamento dei cavi

- Non unire il cavo di alimentazione/cavo AC ad altri cavi.

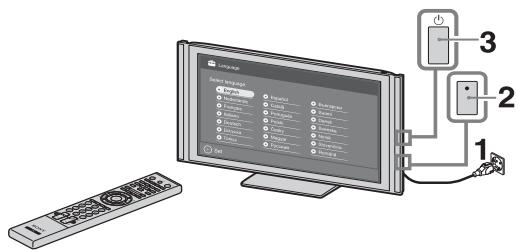

5: Esecuzione dell'impostazione iniziale

Language Global Internet 1 2 3 1

1 Collegare il televisore alla presa di rete.
2 Premere il pulsante ENERGY SAVING SWITCH (pagina 10) (solo KDL-46WE5/40WE5).
3 Premere ⏻ sul televisore. La prima volta che si accende il televisore, sullo schermo compare il menu Lingua.

4

Language Analog TV Select Language: English Netherlands Français Italiano Deutsch Élémyéné Turkey Español Catalá Portugues Polski Česky Magyar Pycesniki Swarapocce Sommi Damk Svenska Norisk Slovenčina România Set Back

Seguire le istruzioni sullo schermo.

Preselezione Digitale Automatica:

Quando si seleziona “via Cavo”, consigliamo di selezionare “Scansione rapida” per una sintonizzazione rapida. Impostare “Frequenza” e “ID rete” in base alle informazioni indicate dal fornitore del cavo. Se non si trova nessun canale utilizzando “Scansione rapida”, provare con “Scansione completa” (anche se ciò può richiedere del tempo).

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

- Si possono sintonizzare i canali anche manualmente (pagina 41).

Ordinamento Programmi: Se si desidera modificare l'ordine dei canali analogici, seguire i passi indicati in "Ordinamento Programmi" (pagina 41).

Impostazione Eco: Quando si seleziona “Sì”, le impostazioni “Eco” assumono i valori consigliati per ridurre il consumo di energia.

Impostazione del sistema GUIDE Plus+™

(solo quando il sistema GUIDE Plus+™ è disponibile)*

* Si può effettuare l'impostazione di questa caratteristica quando:
– si può ricevere il segnale digitale.
- si seleziona “Antenna” in “5: Esecuzione dell'impostazione iniziale”.

1 Inserire il codice postale della regione in cui ci si trova utilizzando ♠/▽/⇔/⇔/⊕.

- Inserire i dati da sinistra, quando il codice postale ha meno di sette cifre.

2 Selezionare la lingua per GUIDE Plus+. Questo passaggio verrà saltato se viene selezionata una qualsiasi delle seguenti lingue in “5: Esecuzione dell'impostazione iniziale”: “English”, “Deutsch”, “Español”, “Italiano”, “Français” o “Nederlands”.
3 Scaricamento dei dati di GUIDE Plus+. Lo scaricamento dei dati potrebbe richiedere del tempo, per cui non premere nessun pulsante della TV o del telecomando durante la realizzazione dello stesso. Una volta completato il primo scaricamento dei dati relativi ai programmi TV, tutti gli scaricamenti futuri verranno effettuati automaticamente.

Regolare l'angolazione di visualizzazione della TV

Questa TV si può regolare entro le angolazioni sottoindicate.

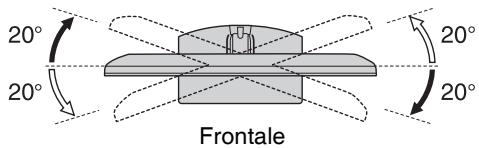

Regolare l'angolazione sinistra e destra (piattaforma girevole)

Vista dall'alto

20° 20° Frontale 20° 20°

• Nel modello KDL-40E55/32E55xx la piattaforma girevole è bloccata per evitare di schiacciarsi le dita.
  È vietato sbloccare la piattaforma girevole con lo schermo della TV collocato nella posizione inferiore.
  Per aumentare l'altezza dello schermo della TV, consultare l'opuscolo “Come modificare l'altezza del supporto”.

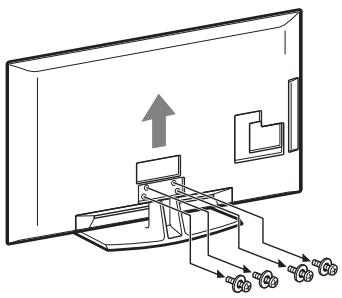

Rimozione del supporto da tavolo dal televisore

• Togliere le viti indicate dal simbolo delle frecce ↑ dal televisore.
• Non rimuovere il supporto da tavolo per nessuna ragione salvo che per montare il televisore a parete.

Informazioni di sicurezza

Installazione/ Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Collocare il televisore su una superficie piana e stabile.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

- Staffa di montaggio a parete SU-WL500

- Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.

L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

8 mm - 12 mm

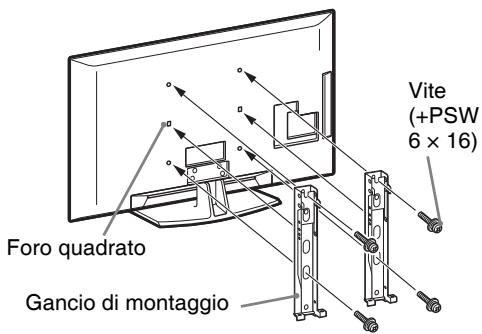

Vite (in dotazione con la staffa per il montaggio a parete)

Gancio di montaggio

Fissaggio del gancio sul retro del televisore

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non esercitare pressione sul pannello LCD.
• Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.
• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Ventilazione

- Non coprire i fori di ventilazione o inserire oggetti nel mobile.

• Lasciare un po' di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

30 cm 10 cm 10 cm 10 cm

Spazio minimo indispensabile attorno al televisore.

Installato sul supporto

10 cm 30 cm 10 cm 6 cm

Spazio minimo indispensabile attorno al televisore.

- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

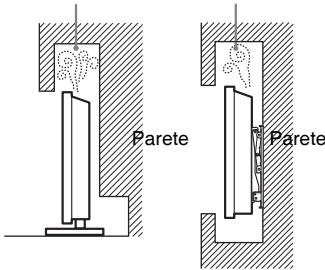

• Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da 220–240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.

- Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
  • Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
  • Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.

Luogo:

All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambiente:

Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso in insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.

Situazione:

Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

- Impedire ai bambini di salire sul televisore.

- Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi.

Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

– Il cavo di alimentazione è danneggiato.
– La presa di rete è inadeguata alla spina in uso.
- Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Precauzioni

Visione del televisore

• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento. bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia. Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.
- Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere

con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.

• Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
• Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata:
• Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente prodotto è stato sottoposto a test ed è stato dichiarato conforme ai limiti previsti dalla Direttiva EMC per l'uso di cavi di collegamento di lunghezza non superiore a 3 metri.

Batterie

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura. evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.

Smaltimento del televisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione

Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertando che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri

paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici per il mercurio (Hg) o per il piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione, protezione dei dati, richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche. questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Consegnare le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Comandi/Indicatori del Telecomando e della TV

Comandi del telecomando e del televisore

Nel caso dei modelli KDL-46/40/37/32W5720/5730/5740, vogliate prendere come riferimento il depliant a parte.

BRAVIA Sync SYNC MENU THEATRE DIGITAL ANALOG SCENE AUDIO GUIDE RETURN OPTIONS HOME 1 2 3 4 5 6 7 8 9 0 ♥ PROG SONY TV

PROG 2 13 * 16 * 23 * 9 ENERGY SAVING SWITCH 3 (solo KDL- 46WE5/40WE5)

I pulsanti sul televisore funzioneranno nello stesso modo di quelli del telecomando.

* Nel menu del televisore, questi pulsanti funzioneranno come ⏻/∇/↔/↔/⊕.

- I tasti numero 5, ▶, PROG + e AUDIO sono dotati di pallini per il riconoscimento tattile. Utilizzare i pallini per il riconoscimento tattile come punti di riferimento durante l'uso del televisore.

Pulsante/Interruttore		Descrizione
1	I/⏻(Standby TV)	Premere per accendere e spegnere il televisore dalla modalità standby.
2	⏻(Alimentazione)	Premere per accendere o spegnere il televisore.Per spegnere completamente il televisore (0 W, nessun consumo energetico), spegnere il televisore, quindi scollegare il cavo di alimentazione dalla presa di corrente.
3	ENERGY SAVING SWITCH(solo KDL-46WE5/40WE5)	Premere per accendere o spegnere il televisore. Quando si spegne l'interruttore ENERGY SAVING SWITCH, il consumo di energia si riduce.Se il televisore si trova in modalità standby quando viene spento ENERGY SAVING SWITCH, se si accende ENERGY SAVING SWITCH il televisore torna solamente in modalità standby.Quando si spegne ENERGY SAVING SWITCH, non si possono effettuare operazioni come salvare le impostazioni dell'orologio, scaricare EPG o aggiornare il software.

BRAVIA Sync SYNC MENU THEATRE DIGITAL ANALOG SCENE AUDIO GUIDE RETURN OPTIONS HOME 1 2 3 4 5 6 7 8 9 0 ♥ PROG SONY TV

4 SCENE

Premere per visualizzare il menu “Selezione scena”.

Quando si seleziona l'opzione di scena desiderata, vengono impostate automaticamente la qualità dell'audio e dell'immagine ottimali per la scena selezionata.

Premere ⇌/⇔/⇔/⇔ per selezionare l'opzione di scena, quindi premere ⊕.

Cinema: Offre delle scene con immagini simili all'atmosfera che si vive in un teatro, con un audio dinamico.

Foto: Offre delle scene con immagini che riproducono in modo autentico la trama e il colore di una foto stampata.

Sport: Offre delle scene con immagini che consentono di vivere un'immagine e un audio realistici come se ci si trovasse in uno stadio.

Musica: Offre degli effetti audio che consentono di ascoltare un suono dinamico e nitido come quello di un concerto.

Gioco: Offre delle scene con immagini che consentono di vivere un'esperienza di gioco ai massimi livelli con un'eccellente qualità di immagine e di audio.

Grafica: Offre delle scene con immagini che agevolano una visualizzazione prolungata dello schermo e riducono l'affaticamento con delle immagini dettagliate più nitide.

Generico: Impostazioni utente attuali.

Auto: La qualità dell'audio e dell'immagine ottimali vengono impostate automaticamente a seconda della sorgente di ingresso, anche se potrebbe non esservi nessun effetto a seconda dei dispositivi connessi.

- In modalità Digitale, le opzioni “Scena” vengono applicate indipendentemente per immagini HD (Alta definizione) ed SD (definizione Standard).

- Quando si imposta Modalità Theatre (pagina 13) su on, l'impostazione “Selezione scena” si regola automaticamente su “Cinema”.

5 AUDIO

In modalità analogica: Premere per modificare la modalità doppio audio (pagina 37).

In modalità digitale: Premere per modificare la lingua da usare per il programma visualizzato in quel momento (pagina 42).

6 i+/?

Ad ogni pressione del pulsante, vengono visualizzati:

(Visualizzazio ne Info/Testo)

In modalità digitale: Dettagli relativi al programma attuale → Dettagli relativi al programma successivo (solo per la Sony Guide).

In modalità analogica: Numero del canale e modalità dello schermo attuali → Informazioni sull'orologio

In modalità Testo: Consente di visualizzare informazioni nascoste (per es. le risposte a un test) (pagina 15).

BRAVIA Sync SYNC MENU THEATRE DIGITAL ANALOG SCENE AUDIO GUIDE RETURN OPTIONS HOME 1 2 3 4 5 6 7 8 9 0 PROG - + - - 17 16 15 SONY TV 7 8 9 10 11 12 13 14

7	/////	Premere /// per spostare il cursore sullo schermo. Premere per selezionare/ confermare l'elemento evidenziato.Durante la riproduzione di un file di foto:Premere per mettere in pausa/far partire una presentazione. Premere / per selezionare il file precedente. Premere / per selezionare il file successivo.Quando si riproduce un file di musica/video:Premere per mettere in pausa/avviare la riproduzione. Premere e mantenere premuto / per andare avanti/indietro veloce e rilasciare il pulsante nel punto in cui si desidera riprendere la riproduzione. Premere per avviare la riproduzione dall'inizio del file attuale. Premere per passare al file successivo.
8	OPTIONS	Premere per visualizzare un elenco che contenga “Controllo dispositivi” o scorciatoie per alcuni minuti di impostazione. Utilizzare il menu “Controllo dispositivi” per fare funzionare il dispositivo che sia compatibile con Controllo per HDMI.Le opzioni elencate cambiano a seconda della sorgente di ingresso.
9	HOME	Premere per visualizzare il menu TV Home (pagina 32).
10	Tasti colorati	Quando sono disponibili i tasti colorati, appare sullo schermo una guida di funzionamento.
11	Tasti numerati	In modalità TV:Premere per selezionare i canali. Per i numeri dei canali da 10 in avanti, digitare la seconda cifra entro pochi secondi.In modalità Testo:Premere per inserire un numero di pagina.
12	♥ (Preferiti)	Premere per visualizzare l'elenco preferiti specificato (pagina 21).
13	PROG +/-/ [IMAGE]/[IMAGE]	In modalità TV:Premere per selezionare il canale successivo (+) o quello precedente (-).In modalità Testo:Premere per selezionare la pagina successiva ([IMAGE]) o quella precedente ([IMAGE]).
14	[IMAGE] (Imposta-zione Sotto-titoli)	Premere per cambiare la lingua dei sottotitoli (pagina 42) (solo in modalità digitale).
15	※ (Esclusione audio)	Premere per escludere l'audio. Premere di nuovo per ripristinare l'audio. ⓧ In modalità standby, se si desidera accendere il televisore senza l'audio, premere questo pulsante.
16	△ +/-(Volume)	Premere per regolare il volume.
17	[IMAGE] (Testo)	Premere per visualizzare le informazioni del televideo (pagina 15).

24 23 BRAVIA Sync SYNC MENU THEATRE DIGITAL ANALOG SCENE AUDIO GUIDE 7 RETURN OPTIONS HOME 1 2 3 4 5 6 7 8 9 0 PROG SONY TV

18	RETURN	Premere per tornare allo schermo precedente del menu visualizzato.Quando si riproduce un file di foto/musica/video: Premere per fermare la riproduzione.(Lo schermo torna all'elenco dei file o delle cartelle.)
19	GUIDE (EPG)	Premere per visualizzare la Guida di Programmazione Elettronica Digitale (EPG)(pagina 17).
20	DIGITAL	Premere per vedere l'ultimo canale digitale visualizzato.Quando si visualizzano immagini da apparecchiature collegate: Premere per tornare alla visualizzazione normale.
21	ANALOG	Premere per vedere l'ultimo canale analogico visualizzato.Quando si visualizzano immagini da apparecchiature collegate: Premere per tornare alla visualizzazione normale.
22	BRAVIA Sync	◀◀/▶/■/▶▶/■: È possibile comandare le apparecchiature BRAVIA Sync-compatibili collegate al televisore.SYNC MENU: Consente di visualizzare il menu delle apparecchiature HDMI collegate.Durante la visualizzazione di altre schermate di ingresso o programmi televisivi, alla pressione del tasto viene visualizzato “Selezionare dispositivo HDMI”.THEATRE: È possibile attivare o disattivare Modalità Theatre. Quando Modalità Theatre è impostato su sì, vengono impostati automaticamente l'uscita audio (qualora il televisore sia collegato a un impianto audio mediante cavo HDMI) e la qualità dell'immagine ottimali per i film.[IMAGE]Spegnendo il televisore, verrà disattivato anche Modalità Theatre.Quando si modifica l'impostazione “Selezione scena”, Modalità Theatre si spegne automaticamente.“Controllo per HDMI” (BRAVIA Sync) è disponibile esclusivamente con apparecchiature collegate Sony che rechino il logo BRAVIA Sync o BRAVIA Theatre Sync o siano compatibili con Controllo per HDMI.
23	-/☐(Selezione ingresso/Fermo Testo)	In modalità TV: Premere per visualizzare un elenco degli ingressi.In modalità Testo: Premere per mantenere visualizzata la pagina attuale.
24	☐☐ (Modalità schermo)	Premere per modificare il formato dello schermo (pagina 16).

(solo KDL-40E55/ 32E55xx) 1, 2 6 3 4 5 1, 2 5 4 3 R

Indicatore	Descrizione
1 Sens. Luce Amb.	Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa (pagina 34).
2 Sensore del telecomando	Riceve i segnali dal telecomando.Non posizionare oggetti sopra il sensore. Il sensore potrebbe non funzionare correttamente.
3 ☒ (Immagine Assente / Timer)	Si illumina di verde quando si seleziona “Immagine Assente” (pagina 33). Si illumina di arancione quando si imposta il timer (pagina 20, 33).
4 ⏻ (Standby)	Si illumina di rosso quando il televisore si trova in modalità standby.
5 I (Alimentazione)	Si illumina di verde all'accensione del televisore.
6 Sensore di presenza (solo KDL-46WE5/40WE5)	Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa (pagina 33).

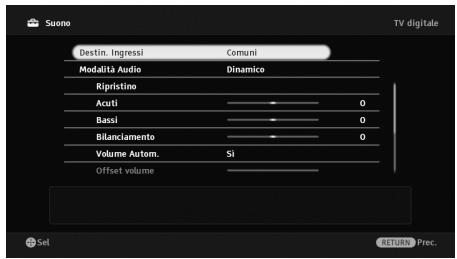

Informazioni sulla guida di funzionamento nello schermo del televisore.

Suzono Destin. Ingressi Comuni Modalità Audio Dinamico Ripristino Acuti 0 Bassi 0 Bilanciamento 0 Volume Autom. Si Offset volume Set RETURN Prec.

Guida di funzionamento
Esempio: Premere ⊕ o ◆ RETURN (vedi 7 (pagina 12) o 18 (pagina 13)).

La guida di funzionamento fornisce informazioni su come far funzionare il televisore con il telecomando, e viene visualizzata nella parte bassa dello schermo. Utilizzare i pulsanti del telecomando indicati nella guida di funzionamento.

Visione del televisore

1 Premere ⏻ sul televisore per accenderlo.

Quando non si può accendere il televisore, portare ENERGY SAVING SWITCH su on (pagina 10) (solo KDL-46WE5/40WE5). Quando il televisore si trova in modalità standby (l'indicatore ⏻ (standby) sul lato anteriore del televisore è rosso), premere I/⏻ sul telecomando per accendere il televisore.

2 Premere DIGITAL per passare alla modalità digitale o ANALOG per passare alla modalità analogica.

I canali disponibili variano in base alla modalità.

3 Premere i tasti numerati o PROG +/- per selezionare un canale televisivo.

Per selezionare un canale digitale utilizzando la Guida di Programmazione Elettronica Digitale, (EPG) (pagina 17).

In modalità digitale

Compare brevemente un menu informativo. Sul menu potranno essere presenti le seguenti icone.

: Servizio radio

: Servizio codificato/abbonamento

: Varie lingue audio disponibili

☐: Sottotitoli disponibili

☑: Sottotitoli per non udenti disponibili

⑱: Età minima consigliata per il programma in corso (da 4 a 18 anni)

: Blocco Programmi

Per accedere al Televideo

In modalità analogica, premere ☐. Ad ogni pressione di ☐, vengono visualizzati ciclicamente:

Televideo e immagine televisiva → Testo → No Televideo (uscita dal servizio Televideo) Per selezionare una pagina, premere i tasti numerati oppure 📄/✉.

Per mantenere visualizzata una pagina, premere ☐.

Per visualizzare informazioni nascoste, premere ☐.

- Si può anche saltare direttamente a una pagina selezionando il numero di pagina visualizzato sullo schermo. Premere ⊕ e ⇌/⇔/⇔/⇔ per selezionare il numero di pagina, quindi premere ⊕.

- La presenza di quattro elementi colorati sul fondo della pagina del televideo indica che si può accedere alle pagine in modo semplice e veloce (Fast Text). Premere il tasto colorato corrispondente per accedere alla pagina.

Consente di modificare manualmente il formato dello schermo

Premere ripetutamente Ⓧ per selezionare il formato schermo desiderato.

Smart\*

Ingrandisce la parte centrale dell'immagine. Il bordo sinistro e destro dell'immagine vengono allungati per riempire lo schermo 16:9.

4:3

Visualizza l'immagine in 4:3 nel suo formato originale. Le barre laterali vengono visualizzate per riempire lo schermo in 16:9.

Wide

Allunga l'immagine in 4:3 in senso orizzontale, per riempire lo schermo in 16:9.

Zoom\*

Visualizza l'immagine in cinemascope (formato letter box) nelle proporzioni corrette.

14:9\*

Visualizza l'immagine in 14:9 nelle proporzioni corrette. Di conseguenza sullo schermo sono visibili delle barre laterali.

* Alcune porzioni della parte superiore e inferiore dell'immagine potrebbero essere tagliate. È possibile regolare la posizione verticale dell'immagine. Premere ♠/▽ per spostare l'immagine verso l'alto o verso il basso (per es. per leggere i sottotitoli).

- Quando si seleziona “Smart”, alcuni caratteri e/o lettere nella parte superiore o inferiore dell'immagine potrebbero non essere visibili. In tale caso, regolare “Ampiezza Verticale” nel menu “Controllo Schermo” (pagina 37).

- Quando “Auto Formato” (pagina 37) è impostato su “Sì”, il televisore selezionerà automaticamente la modalità migliore per la trasmissione.

- Se le immagini della sorgente a 720p, 1080i o 1080p vengono visualizzate con dei bordi neri ai lati dello schermo, selezionare “Smart” o “Zoom” per regolare le immagini.

Uso del Sistema GUIDE Plus+™ e della Guida di Programmazione Elettronica Digitale (EPG)

Si può impostare questa caratteristica quando:

– si può ricevere il segnale digitale.
- si seleziona “Antenna” in “5: Esecuzione dell'impostazione iniziale”.

Questa funzione potrebbe non essere disponibile in alcuni paesi/regioni.

Per spostarsi nella GUIDE (Sony Guide o GUIDE Plus+), vedere a pagina 43.

GUIDE Plus+ funziona al massimo delle sue capacità solo se sono disponibili i dati di GUIDE Plus+ tramite trasmissione digitale. Controllare sul sito web di GUIDE Plus+ per vedere se il servizio DTT GUIDE Plus+ è già disponibile nel proprio paese.

Quando si utilizza GUIDE Plus+, si consiglia di spegnere il televisore utilizzando il tasto di standby sul telecomando, non il tasto dell'alimentazione sul televisore, per aggiornare le informazioni sulla programmazione.

Uso di GUIDE Plus+

Utilizzare il sistema GUIDE Plus+ per trovare la trasmissione che si desidera guardare. Questa caratteristica consente di cercare le trasmissioni per categoria di programmi e in base a parole chiave. Il programma GUIDE Plus+ offre informazioni sulla programmazione televisiva dei prossimi otto giorni. Assicurarsi di completare l'impostazione iniziale (pagina 6) per utilizzare questo servizio.

Componenti del sistema GUIDE Plus+

Logotipo GUIDE Plus+ Finestra video Pannelli informativi BBCE ONE 25-0H 21:07 Newsnight: In-depth investigation and analysis of the stories behind the day's headlines. [S] BBC TWO 21:40-22:25 Guida Ricerca La Mia TV Agenda Installazione Mer,25 21:00 21:30 22:00 22:30 Canale Precedente BBC Ten O'Clock... Sout... ... ONE Life ... TWO Torchwood Newsnight The Real Hu... Little Britain Live! Girls! Present ... Fa... This is CBBCI BBC Ten O'Clock News Hour BBC News BBCi SKY NEWS News on the Hour CBS News SKY World News Ivtv DI...

• L'immagine indicata sopra cambia a seconda del paese/regione.
• I pannelli informativi non vengono forniti dalla Sony, gli annunci pubblicitari sono del partner del marchio.
• La funzione della barra delle azioni cambia in base alla posizione del cursore e nelle impostazioni.

1 Premere GUIDE.
2 Eseguire l'operazione desiderata, nel modo illustrato nella seguente tabella o visualizzato sullo schermo.

Per	Fare questo
Vedere un programma	Premere ⇌/⇔/⇔/⇔ per selezionare un programma, quindi premere ⊕.Le informazioni sul programma appariranno nella casella delle informazioni.Premere Ⓗ per entrare nella casella delle informazioni amplify per una sinossi più lunga.È possibile utilizzare PROG +/- per scorrere gli elenchi in alto o in basso.Premere BRAVIA Sync ◀◀/►► per passare al giorno successivo o a quello precedente.
Spegnere la Guida TV	Premere ≡ GUIDE per uscire dalla Guida TV.
Impostare un programma da visualizzare automaticamente sullo schermo all'inizio della trasmissione – Guardare	Premere ⇌/⇔/⇔/⇔ per selezionare un programma futuro che si desidera guardare, quindi premere il tasto verde.Per annullare un promemoria, premere il tasto rosso quando è selezionato “Guardare” oppure utilizzare “Agenda” nella barra del menu.Se il televisore viene posto in modalità standby, si accenderà automaticamente quando il programma sta per iniziare.
Barra del menu	Premere più volte ⇌ per entrare nella barra del menu.Premere ⇌/⇔ per selezionare l'area. (“Guida”, “Ricerca”, “La Mia TV”, “Agenda” e “Installazione”)È possibile visualizzare un programma o impostare un promemoria nell'area “Guida”.
Ricerca di un programma– Ricerca	Si può trovare in modo facile e rapido qualcosa di interessante da guardare o impostare un promemoria per categoria (ad es. Sport) o sub-categoria (ad es. Calcio) di un programma.Selezionare “Ricerca” nella barra del menu, quindi premere ♦ solo una volta.Premere ⇌/⇔/⇔/⇔ per selezionare una categoria o sub-categoria, quindi premere ⊕.
Cercare la propria parola chiave– La Mia Ricerca	Oltre alle categorie e sub-categorie standard, si possono impostare le proprie parole chiave.Selezionare “La Mia Ricerca” nell'area “Ricerca” della barra del menu.Premere il tasto giallo per aggiungere una parola chiave, quindi apparirà la tastiera virtuale.Utilizzare la tastiera virtuale per inserire la parola chiave.Confermare con il tasto verde.La parola chiave personale appare in “La Mia Ricerca”.Selezionare la propria parola chiave e premere ⊕ per avviare una ricerca in base alla propria parola chiave.
Impostare un Profilo e ricevere consigli in base alle proprie preferenze– La Mia TV	L'area “La Mia TV” consente di impostare un profilo personale.È possibile definire un profilo personale per canali, categorie e/o parole chiave.L'area “La Mia TV” offre consigli per trovare in modo facile e rapido qualcosa di interessante da guardare o impostare un promemoria.Come impostare il proprio profilo:1 Selezionare “La Mia TV” nella barra del menu, quindi premere il tasto verde per impostare il proprio profilo.2 Premere ⇌/⇨ per selezionare canali, categorie o parole chiave.3 Premere il tasto giallo per aggiungere un canale, una categoria o una parola chiave al proprio profilo.4 Premere ⇌/⇨/⇨/⇨ per selezionare un canale, una categoria o una parola chiave, quindi premere ⊕.5 Ripetere i passi da 2 a 4 per aggiungere altri elementi.6 Premere ⊕ per attivare il proprio profilo.💡È possibile cancellare o modificare con i tasti rosso e verde.
Cancellare e modificare un promemoria– Agenda	1 Selezionare “Agenda” nella barra del menu.2 Premere ⇌/⇨ per cancellare o modificare con i tasti rosso e verde.💡Quando non è stato impostato nessun promemoria, appare “Nessuna registrazione programmata”. Premere ➔ per evidenziare “Frequenza” (ad es. settimanalmente) o “Durata” (ad es. orario promemoria: 10 min prima), si possono cambiare queste impostazioni premendo i tasti colorati.
Configurare il sistema GUIDE Plus+ a seconda della propria situazione personale– Installazione	1 Selezionare “Installazione” nella barra del menu.2 Premere ⇌/⇨ in modo da selezionare sotto gli elementi che desiderano modificare.“Preferenze personali”: È possibile modificare la lingua sullo schermo, cambiare l'ora del promemoria e impostare lo scaricamento dati durante la notte.“Inizia la sequenza di installazione”: Questa caratteristica fornisce un modo semplice per riavviare l'installazione dall'inizio. Questo cancellerà tutti i dati sui programmi tv attuali.“Scaricamento dati manuale”: Aggiorna immediatamente i programmi TV. Se si spegne il televisore per vari giorni, i programmi TV non verranno aggiornati automaticamente. In tal caso, utilizzare questa caratteristica per aggiornare i programmi TV.Schermo “Informazioni Sistema GUIDE Plus+:” Visualizza le informazioni del sistema GUIDE Plus+. Questo schermo fornisce vari valori che sono utili per la ricerca guasti.

Uso della Guida di Programmazione Elettronica Digitale (EPG)

Tutte le Categorie Gio 23 Ott 14:53 Oggi 001 BBC ONE 002 BBC TWO 003 ITV1 004 Channel 4 005 Five 006 ITV2 007 BBC THREE 008 BBC FOUR 010 ITV3 011 SKY THREE Diagnosis Murder Market Kitchen 60 Minute Makeout... Face of a Fugitive Home and ... The Jeremy Kyle Show This Is BBC THREE Missing Persons The Fifth Files Diagnosis Murder Mudder, She Wrote The Alan Tilchmarsh Show Children of My Heart The Ricky Lake Show Agatha Christie's Poirot The Fifth Files Luton Airport Nessuna Info sul... Luton Airport Successivo 30 minuti Categorieta Sintonizza +/- 1 giorno + Informationi RETURN Prec.

1 In modalità digitale, premere GUIDE.
2 Eseguire l'operazione desiderata, nel modo illustrato nella seguente tabella o visualizzato sullo schermo.

Questa funzione potrà non essere disponibile in alcuni paesi/regioni.

Per spostarsi nella GUIDE (Sony Guide o GUIDE Plus+), vedere a pagina 43.

Per	Fare questo
Vedere un programma	Premere ⇌/⇔/⇔/⇔ per selezionare un programma, quindi premere ⊕.
Spegnere l'EPG	Premere ≡ GUIDE.
Ordinare le informazioni sul programma per categoria– Elenco categorie	1 Premere il tasto blu.2 Premere ⇌/⇔ per selezionare una categoria, quindi premere ⊕. Nome categoria (ad es. “Notizie”) contiene tutti i canali relativi alla categoria selezionata.
Impostare un programma da visualizzare automaticamente sullo schermo all'inizio della trasmissione– Promemoria	1 Premere ⇌/⇔/⇔/⇔ per selezionare un futuro programma che si desidera visualizzare, quindi premere ⊕.2 Premere ⇌/⇔ per selezionare “Promemoria”, quindi premere ⊕. Compare il simbolo ⊕ in corrispondenza delle informazioni del programma. L'indicatore ⊕ ⊕ sul pannello anteriore del televisore si illumina di arancione.
	• Se il televisore viene posto in modalità standby, si accenderà automaticamente quando il programma inizia.
Cancellare un promemoria– Annulla Timer	1 Premere ⊕.2 Premere ⇌/⇔ per selezionare “Elenco timer”, quindi premere ⊕.3 Premere ⇌/⇔ per selezionare il programma che si desidera annullare, quindi premere ⊕.4 Premere ⇌/⇔ per selezionare “Annulla Timer”, quindi premere ⊕. Comparirà un messaggio per confermare che si desidera annullare il programma.5 Premere ⇌/⇔ per selezionare “Sì”, quindi premere ⊕.

Uso dell'Elenco Preferiti

Preferiti analogici

Preferiti analogici Aggiungi ai Preferiti 1 -- : ---- 2 -- : ---- 3 -- : ---- 4 -- : ---- 5 -- : ---- 6 -- : ---- 7 -- : ---- 8 -- : ---- Modifica Preferiti Sel RETURN Prec.

Elenco preferiti analogici

La caratteristica Preferiti consente di selezionare programmi da un elenco di 16 canali preferiti specificati dall'utente.

1 In modalità analogica, premere ♥.
2 Eseguire l'operazione desiderata, nel modo illustrato nella seguente tabella o visualizzato sullo schermo.

Per	Fare questo
Guardare un canale	Premere ⊕.
Disattivare l'Elenco Preferiti	Premere ♥.
Aggiungere un canale attuale all'Elenco preferiti	Premere ⇌/▽ per selezionare “Aggiungi ai Preferiti”, quindi premere ⊕.
Rimuovere un canale dall'Elenco Preferiti	1 Premere ⇌/▽ per selezionare “Modifica Preferiti”, quindi premere ⊕. Appare lo schermo “Impostazione Preferiti”.2 Premere ⇌/▽ per selezionare un numero di canale, quindi premere ⊕.3 Premere ⇌/▽ per selezionare “- - ”, quindi premere ⊕.

Preferiti digitali

001 BBC ONE 002 BBC TWO 003 ITV1 004 Channel 4 005 Five 007 BBC THREE 010 ITV3 083 Sky Spts News Diagnosis Murder 14:15 - 15:00 = = = Impostazione + Sel RETURN Uscita

Elenco Preferiti Digitali

È possibile indicare fino a quattro elenchi di canali preferiti.

1 In modalità digitale, premere ♥.
2 Eseguire l'operazione desiderata, nel modo illustrato nella seguente tabella o visualizzato sullo schermo.

Per	Fare questo
Disattivare l'Elenco Preferiti	Premere ← RETURN.
Aggiungere o rimuovere canali dall'Elenco Preferiti	1	Premere il tasto blu.Andare al punto 2 quando si aggiungono canali per la prima volta o quando l'Elenco preferiti è vuoto.
	2	Premere il tasto giallo per selezionare l'elenco preferiti che si desidera modificare.
	3	Premere ⇌/⇔/⇔/⇔ per selezionare il canale da aggiungere o rimuovere, quindi premere ⊕.
Guardare un canale	1	Premere il tasto giallo per selezionare un Elenco preferiti.
	2	Premere ⇌/⇔ per selezionare un canale, quindi premere ⊕.
Rimuovere tutti i canali da un Elenco preferiti	1	Premere il tasto blu.
	2	Premere il tasto giallo per selezionare l'elenco preferiti che si desidera modificare.
	3	Premere il tasto blu.
	4	Premere ⇌/⇔ per selezionare “Sì”, quindi premere ⊕.

Collegamento di apparecchiature opzionali

E' possibile collegare una vasta gamma di apparecchiature opzionali al televisore.

1 2 3 4 5 R L HDMI IN 2 DIGITAL AUDIO OUT OPTICAL PC/HDMI 1 AUDIO IN 6 AV S COMPONENT IN PC IN LAN DC 7 8 HDMI3IN 9 10 HDMI4IN 11 12 C 13

Collegamento di apparecchiature audio-video (ordine di qualità, dall'alto al basso)

Collegare a	Collegare con	Descrizione
5, 9, 11HDMI IN 1, 2, 3,o 4	Cavo HDMI	I segnali video e audio digitali arrivano dalle apparecchiature collegate.Collegando apparecchiature compatibili con Controllo per HDMI, viene supportata la comunicazione con le apparecchiature collegate (pagina 40).Qualora l'apparecchiatura disponga di una presa/jack DVI, collegare la presa/jack DVI alla presa/jack HDMI IN 1 mediante un'interfaccia adattatore DVI - HDMI (non in dotazione) e collegare la presa/jack di uscita audio dell'apparecchiatura alla presa/jack di ingresso audio nella presa/jack HDMI IN 1.
		Si raccomanda di utilizzare esclusivamente un cavo HDMI autorizzato recante il logo HDMI. Si raccomanda l'uso di un cavo HDMI Sony (di tipo ad alta velocità).Quando si collega un impianto audio compatibile con Controllo per HDMI, assicurarsi di collegarlo anche alla presa/jack DIGITAL AUDIO OUT (OPTICAL).
3COMPONENT IN	Cavo video component, cavo audio
2AV1, AV2	Cavo SCART	Quando si collega un decoder analogico, il sintonizzatore del televisore emette segnali codificati al decoder e quest'ultimo decodifica i segnali prima di trasmetterli.
12AV3, e AV3	Cavo video Composito	Quando si collega un dispositivo mono, collegarlo alla presa a L AV3.

Collegamento di apparecchiature audio/portatili

Collegare a	Collegare con	Descrizione
1	Cavo audio	È possibile ascoltare l'audio del televisore attraverso l'apparecchiatura audio Hi-Fi.
4 DIGITAL AUDIO OUT (OPTICAL)	Cavo audio ottico	Tramite l'ingresso digitale del sistema Home Theatre, è possibile ascoltare l'audio del televisore.
8 USB	Cavo USB	È possibile visualizzare file di foto/musica/video salvati in una macchina fotografica o telecamera digitale Sony (pagina 25).

Collegamento di altre apparecchiature

Collegare a	Collegare con	Descrizione
6 PC IN	Cavo PC con nuclei di ferrite, cavo audio	Si raccomanda di utilizzare un cavo PC con nuclei di ferrite come il “Connector, D-sub 15” (cod. art. 1-793-504-11, disponibile presso il Centro Assistenza Sony) o altro equivalente.
7 LAN	Cavo LAN	È possibile visualizzare contenuti in dispositivi compatibili DLNA tramite una rete (pagina 28).
10 CAM (Modulo di accesso condizionale)		Fornisce l’accesso per pagare i servizi TV. Per i dettagli, consultare il manuale di istruzioni in dotazione con il CAM. Per utilizzare il CAM, rimuovere la scheda “fittizia” dall’alloggiamento del CAM, quindi spegnere il televisore ed inserire la scheda del CAM nell’alloggiamento. Quando non si utilizza il CAM, si consiglia di tenere la scheda “fittizia” nell’alloggiamento del CAM. Non inserire la smart card direttamente nell’alloggiamento CAM (Conditional Access Module, Modulo di accesso condizionale) del televisore. La smart card deve essere inserita nel Modulo di accesso condizionale fornito dal vostro rivenditore autorizzato. Il CAM non è supportato in alcuni paesi/zone. Verificare con il proprio rivenditore autorizzato.
13 Cuffie		È possibile ascoltare l’audio del televisore attraverso le cuffie.

Visualizzazione di immagini da apparecchiature collegate

Accendere l'apparecchiatura collegata, quindi eseguire una delle seguenti operazioni.

1 Premere →.

2 Premere ∥/▽ per selezionare la fonte di ingresso desiderata, quindi premere ⊕.

Ingressi TV AV1 AV2 AV3 HDMI 1 HDMI 2 HDMI 3 HDMI 4 Component PC

Per apparecchiature collegate alle prese scart mediante un cavo completamente cablato a 21 pin

Avviare la riproduzione sull'apparecchiatura collegata.

L'immagine riprodotta dall'apparecchiatura viene visualizzata sullo schermo.

Per un videoregistratore preselezionato automaticamente

In modalità analogica, premere PROG +/- o i tasti numerati, per selezionare il canale video.

Per visualizzare due immagini contemporaneamente – PAP (immagine e immagine)

È possibile visualizzare due immagini (ingresso esterno e programma televisivo) sullo schermo contemporaneamente.

- Questa funzione non è disponibile per un ingresso PC.

1 Premere OPTIONS.
2 Premere ♠/▽ per selezionare “PIP/PAP”, quindi premere ⊕.
3 Premere ♠/▽ per selezionare “PAP”, quindi premere ⊕.

L'immagine riprodotta dall'apparecchiatura collegata viene visualizzata a sinistra, mentre il programma televisivo viene visualizzato a destra.

4 Premere i tasti numerati o PROG +/- per selezionare un canale televisivo.

Per ritornare alla visualizzazione normale

Premere ← RETURN.

Per visualizzare due immagini contemporaneamente

- PIP (immagine nell'immagine)

È possibile visualizzare due immagini (ingresso esterno e programma televisivo) sullo schermo contemporaneamente.

1 Premere OPTIONS.
2 Premere ⚠/▽ per selezionare “PIP/PAP”, quindi premere ⊕.
3 Premere ↗/▽ per selezionare “PIP”, quindi premere ⊕.

L'immagine riprodotta dal PC collegato viene visualizzata a tutto schermo, e il programma televisivo viene visualizzato nello schermo piccolo.

È possibile utilizzare ⏻/▽ per spostare la posizione del programma televisivo sullo schermo.

4 Premere i tasti numerati o PROG +/- per selezionare un canale televisivo.

Per ritornare alla visualizzazione normale

Premere ← RETURN.

- È possibile attivare l'audio dell'altra immagine premendo ⇌/⇔.

Riproduzione di Foto/Musica/Video attraverso l'USB

È possibile visualizzare file di foto/musica/video memorizzate in una fotocamera o videocamera digitale Sony, attraverso un cavo USB o un dispositivo di memorizzazione USB sul televisore.

1 Collegare un dispositivo USB supportato al televisore.
2 Premere HOME.
3 Premere ⇔/⇔ per selezionare “Foto”, “Musica”, o “Video”.
4 Premere ⬆/♥ per selezionare un dispositivo USB, quindi premere ⊕.

Appare l'elenco dei file o delle cartelle. Per visualizzare un elenco di miniature, premere il tasto giallo quando viene visualizzato l'elenco.

5 Premere ♂/▽ per selezionare un file o una cartella, quindi premere ⊕.

Quando si seleziona una cartella, selezionare un file, quindi premere ⊕. Inizia la riproduzione.

Avvio automatico riproduzione foto

Il televisore avvia automaticamente la riproduzione delle foto quando il televisore è acceso e si collega una fotocamera digitale o un altro dispositivo di salvataggio di file di foto alla porta USB e viene acceso (pagina 39).

- Mentre il televisore accede ai dati sul dispositivo USB, osservare le seguenti precauzioni:

• Non spegnere il televisore o il dispositivo USB collegato.
  – Non scollegare il cavo USB.
  – Non rimuovere il dispositivo USB.

I dati sul dispositivo USB potrebbero risultarne danneggiati.

• Sony declina qualsiasi responsabilità per danni o perdita di dati sul dispositivo di registrazione dovuti a malfunzionamento di dispositivi collegati o del televisore.

• La riproduzione non viene avviata automaticamente se il televisore viene acceso dopo aver collegato la fotocamera digitale o un altro dispositivo alla porta USB.

• È possibile registrare la musica di fondo da riprodurre durante la presentazione utilizzando Foto premendo OPTIONS, quindi selezionare “Aggiungi a presentaz.” mentre viene riprodotta la musica di fondo.

• La riproduzione tramite USB è supportata per i seguenti formati di file fotografici:

• JPEG (file in formato JPEG con l'estensione “.jpg” e in base a DCF 2.0 o Exif 2.21)

• RAW (file in formato ARW/ARW 2.0 con l'estensione “.arw”. Solo per anteprima.)

- La riproduzione tramite USB è supportata per i seguenti formati di file musicali:

- MP3 (file con l'estensione “.mp3” senza copyright)

• La riproduzione tramite USB è supportata per i seguenti formati di file video:
• MPEG1 (file con l'estensione “.mpg”).
• L'Avvio automatico riproduzione foto funziona solo con file di foto nella cartella “DCIM” (conformi a DCF, con numerazione più alta) delle macchine fotografiche digitali più recenti.
• La riproduzione potrebbe non avviarsi automaticamente quando si collegano alcune macchine fotografiche digitali (ad esempio macchine fotografiche con la memoria interna).
• Il nome del file e il nome della cartella vengono riconosciuti solo in inglese.
• Quando si collega una fotocamera digitale Sony, impostare la modalità di connessione USB della fotocamera su Auto o “Mass Storage” (memoria di massa). Per ulteriori informazioni sulla modalità di connessione USB, fare riferimento alle istruzioni fornite con la fotocamera digitale.
• Visitare il sito web indicato di seguito per informazioni aggiornate sui dispositivi USB compatibili.

- Utilizzare un dispositivo di salvataggio USB compatibile con gli standard della Classe di Memoria di Massa USB.

Per visualizzare una fotografia — Cornice

È possibile visualizzare una fotografia sullo schermo per un periodo di tempo selezionato. Trascorso tale periodo, il televisore passa automaticamente alla modalità standby.

1 Selezionare una fotografia.

È possibile selezionare una fotografia dal dispositivo USB collegato o da una cartella di immagini prestabilita. Per ulteriori dettagli su come selezionare una fotografia (pagina 25).

2 Premere OPTIONS quando viene visualizzata la fotografia selezionata, quindi premere ⚙/▽ per selezionare “Immagine cornice” e premere ⊕.
3 Premere più volte ← RETURN per tornare al menu Home.
4 Premere ⇔/⇒ per selezionare “Foto”, quindi selezionare “Cornice” e premere ⊕.

Il televisore si trova in modalità Cornice, e la fotografia selezionata viene visualizzata sullo schermo.

Impostare la durata di visualizzazione di una fotografia

Premere OPTIONS, quindi selezionare “Durata” e premere ⊕. Quindi, selezionare la durata, e premere ⊕. Appare il contatore sullo schermo.

Per tornare al XMB™ Premere ← RETURN.

• Qualora la foto venga selezionata da un dispositivo USB, questo dovrà rimanere collegato al televisore.
• Qualora sia attivato il “Timer Spegnimento”, il televisore si pone automaticamente in modalità standby.

Visualizzare una fotografia con la posizione sulla mappa

Quando si usa una fotocamera digitale con funzione GPS, è possibile visualizzare una fotografia con una mappa della posizione in cui è stata scattata la fotografia utilizzando una funzione di GPS per registrare la longitudine e latitudine. Dal momento che le informazioni della mappa vengono scaricate dal servizio di mappe on-line di Internet, verrà richiesta la connessione di rete e il televisore dovrà essere collegato alla stessa (pagina 28).

1 Selezionare una fotografia (pagina 25).
2 Premere i tasti verde/rosso per avvicinare o allontanare lo zoom sulla mappa.
Per modificare la posizione di visualizzazione della mappa sullo schermo del televisore, premere più volte il tasto blu.

• Dal momento che il servizio di mappe on-line di Internet viene fornito da terzi, tale servizio potrebbe essere modificato o interrotto senza alcun preavviso per l'utente.
• La posizione indicata sulla mappa potrebbe essere differente a seconda della fotocamera digitale.
• Se il televisore non è collegato a Internet o se il servizio di mappe on-line di Internet è stato interrotto verrà visualizzata solo una mappa a grande scala senza la possibilità di effettuare lo zoom.

- Si potrà visualizzare una mappa nel caso in cui i dati Exif della fotografia includono informazioni sulla data e le relative informazioni di longitudine e latitudine (“File di Log”) sono stati registrati con un'unità GPS Sony. Seguire le procedure indicate di seguito.

1 Collegare l'unità GPS alla porta USB.
2 Premere HOME.
3 Premere ⇔/⇒ per selezionare “Foto”.
4 Premere ↗/▽ per selezionare l'unità GPS, quindi premere ⊕.
5 Selezionare i seguenti elementi utilizzando / , quindi impostarli con / .

- Fuso Orario

- Ora Legale

6 Selezionare “OK”, quindi premere ⊕. Vengono caricati i file di log GPS.
7 Scollegare l'unità GPS e collegare il dispositivo in cui è stata salvata la fotografia.
8 Selezionare una fotografia (pagina 25).
9 Premere i tasti verde/rosso per avvicinare o allontanare lo zoom sulla mappa.

Uso di BRAVIA Sync con "Controllo per HDMI"

La funzione Controllo per HDMI consente al televisore di comunicare con le apparecchiature collegate, utilizzando l'HDMI CEC (Consumer Electronics Control, comando elettrodomestici).

Per esempio, collegando un'apparecchiatura Sony compatibile con il Controllo per HDMI (con cavi HDMI), è possibile comandarle insieme.

Accertare di avere collegato l'apparecchiatura nel modo corretto e selezionare le opportune impostazioni.

Controllo per HDMI

• Spegne automaticamente le apparecchiature collegate quando si mette il televisore in modalità standby utilizzando il telecomando.
• Consente di accendere automaticamente il televisore e selezionare l'ingresso dell'apparecchiatura collegata quando questa entra in funzione.
• Attivando un impianto audio collegato mentre il televisore è acceso, l'uscita audio viene automaticamente commutata dall'altoparlante del televisore all'impianto audio.
• Consente di regolare il volume (∠+/-) ed escludere l'audio (呎) di un impianto audio collegato.

• È possibile comandare le apparecchiature collegate Sony recanti il logo BRAVIA Sync dal telecomando premendo:

• ◀◀/▶/■/▶▶/■ per comandare direttamente l'apparecchiatura collegata.

• MENU SYNC per visualizzare il menu dell'apparecchiatura HDMI collegata sullo schermo. Dopo avere visualizzato il menu, è possibile utilizzare la schermata menu mediante ⚙/Ⓧ/⇔/⇔, ⊕, tasti colorati, e ↔ RETURN.
• OPTIONS per visualizzare “Controllo dispositivi”, quindi selezionare opzioni da “Opzioni” e “Elenco contenuti” per comandare l'apparecchiatura.
• Fare riferimento al manuale istruzioni dell'apparecchiatura per la disponibilità del comando.

- Se “Controllo per HDMI” del televisore è impostato su “Sì”, anche “Controllo per HDMI” dell'apparecchiatura collegata viene automaticamente portato su “Sì”.

Per collegare l'apparecchiatura compatibile con il "Controllo per HDMI"

Collegare l'apparecchiatura compatibile e il televisore con un cavo HDMI. Quando si collega un impianto audio, accertare di avere collegato anche la presa DIGITAL AUDIO OUT (OPTICAL) del televisore e l'impianto audio utilizzando un cavo ottico (pagina 22).

Comando per impostazioni “Controllo per HDMI”

Il Controllo per HDMI deve essere impostato sia sul televisore sia sull'apparecchiatura collegata. Vedere “Impostazione HDMI” (pagina 40) per le impostazioni sul televisore. Per le impostazioni sull'apparecchiatura collegata, fare riferimento alle istruzioni di funzionamento per l'apparecchiatura.

Con questo televisore, è possibile visualizzare contenuti in dispositivi compatibili DLNA tramite una rete domestica.

I dispositivi che salvano e forniscono contenuti, come ad esempio file di foto/musica/video, sono chiamati “Server”. Il televisore riceve i file di foto/musica/video dal server tramite la rete, e si possono visualizzare sul televisore anche in altre stanze.

Per sfruttare la rete domestica, è necessario utilizzare un dispositivo compatibile DLNA (VAIO, Cyber-shot, ecc.).

Inoltre, quando si collega la TV a Internet, si può visualizzare una foto che indica la sua posizione sulla mappa (pagina 26), o attivare “AppliCast” mentre si guarda un programma TV (pagina 29).

- Sarà necessario stipulare un contratto con un provider per collegarsi a Internet.

Collegamento alla rete

Utilizzare AppliCast

Tramite l'utilizzo del Widget mentre si guarda il televisore, è possibile visualizzare varie informazioni a lato dell'immagine (ad es. mini-applicazioni).

Molti widget scaricano informazioni da Internet.

Utilizzare i Widget

I Widget si possono visualizzare selezionandoli dal Menu Home. Quando il Widget viene visualizzato lo si può aggiungere all'elenco dei Widget in modo che venga registrato e visualizzato automaticamente la prossima volta che si lancia “AppliCast”. Alcuni Widget consentono di salvare le impostazioni in modo da fornire le informazioni preferite.

1 Premere HOME.
2 Premere ⇔/⇒ per selezionare "Rete".
3 Premere ⬆/▽ per selezionare il Widget che si desidera visualizzare o selezionare semplicemente l'icona "AppliCast" per visualizzare il proprio elenco di Widget preferiti.
4 Seguire le istruzioni sul Widget.

Per ritornare alla visualizzazione normale Premere ← RETURN.

Aggiungere o rimuovere Widget in AppliCast

Si possono aggiungere o rimuovere Widget dall'elenco

Da Widget:

5 Mentre si visualizza il Widget, premere OPTIONS.
6 Selezionare "Aggiungi ad AppliCast" o "Rimuovi da AppliCast". Si possono registrare fino a 30 Widget in "AppliCast".

Da "Rete" nel Menu Home:

7 Seguire i PASSI 1-2 sopra.
8 Premere ↗/▽ per selezionare il Widget desiderato, quindi premere OPTIONS.
9 Seguire il PASSO 6.

• Ci sono già tre Widget che non richiedono connessione internet. Sono: "Come usare AppliCast", "Orologio Analogico" e "Calendario".
• Widget di AppliCast salvati nel dispositivo di salvataggio USB collegato al Bravia. Le icone del Widget dovrebbero apparire nell'icona dell'USB in "Rete" nel Menu Home.

- L'indirizzo MAC e l'indirizzo IP vengono trasmessi automaticamente dalla TV ai server finché è disponibile la connessione a internet. I server sono controllati da Sony e gli indirizzi MAC non verranno mai trasmessi ai server controllati da terzi.

- I Widget possono essere modificati o eliminati senza preavviso nei confronti del cliente.

Divertitevi con file di Foto/Musica/video attraverso la Rete

È possibile visualizzare file di foto/musica/video sul server in modo facile selezionando un'icona nel menu Home del televisore.

1 Premere HOME.
2 Premere ⇔/⇨ per selezionare “Foto”, “Musica”, o “Video”.
3 Premere ↗/▽ per selezionare un server, quindi premere ⊕.

Appare l'elenco dei file o delle cartelle. Per visualizzare un elenco di miniature, premere il tasto giallo quando viene visualizzato l'elenco.

Quando non si trova il server

Vedere “Controllare la connessione di rete” (pagina 31) e “Regolare le impostazioni di visualizzazione del server” (pagina 31).

4 Premere ↗/▽ per selezionare un file o una cartella, quindi premere ⊕.

Quando si seleziona una cartella, selezionare un file, quindi premere ⊕. Inizia la riproduzione.

- Si potrà visualizzare una mappa con una fotografia nel caso siano state registrate le informazioni sulla latitudine e longitudine nei dati Exif della fotografia (pagina 26).

• A seconda del dispositivo di rete, potrebbe essere necessario registrare il televisore con il dispositivo di rete.
• La qualità dell'immagine potrebbe essere scadente quando si utilizza 📄 Foto dal momento che le immagini possono essere ingrandite a seconda del file. Inoltre, le immagini potrebbero non riempire tutto lo schermo a seconda della loro dimensione e del loro rapporto dimensionale.
• Alcuni file di foto potrebbero richiedere del tempo per essere visualizzati quando si usa 📷 Foto.

• Per visualizzare i file ricevuti da un dispositivo di rete, questi dovranno avere i seguenti formati.

• Immagini fisse: Formato JPEG

• Musica Formato MP3 o formato PCM lineare
• Video: I seguenti formati di file salvati nel server: AVCHD, HDV, MPEG2-PS (che in alcuni casi potrebbe non essere possibile riprodurre)

A seconda del dispositivo di rete, il formato di file potrebbe essere convertito prima del trasferimento. In tali casi, il formato di file dopo la conversione verrà utilizzato per la riproduzione. Per i dettagli, consultare il manuale di istruzioni del dispositivo di rete utilizzato.

In alcuni casi anche i file corrispondenti a uno dei formati di file sopra indicati potrebbero non essere riprodotti.

- Il nome del file e il nome della cartella vengono riconosciuti solo in inglese.

Riprodurre fotografie, musica e video sullo schermo televisivo attraverso dispositivi

- Renderer

Renderer è una caratteristica per riprodurre file di foto, musica e video salvati in dispositivi di rete (fotocamere digitali, telefoni cellulari, ecc.) sul televisore facendo funzionare il dispositivo del controller in questione. Per utilizzare questa caratteristica, è necessario un dispositivo compatibile con il renderer come ad esempio una fotocamera digitale o un telefono cellulare come controller. Consultare anche il manuale di istruzioni fornito con il controller.

1 Impostare “Funzione Renderer”, “Controllo di accesso al Renderer” e “Impostazione Renderer” in “Impostazioni di rete” se necessario (pagina 44).
2 Riprodurre i file selezionati utilizzando il controller sul televisore.

Il file viene riprodotto sul televisore attraverso la rete collegata.

Utilizzare il controller o il telecomando del televisore per effettuare operazioni durante la riproduzione.

- È possibile registrare della musica di fondo da riprodurre durante una presentazione utilizzando Photo. Quando si riproduce la musica di fondo, premere OPTIONS, quindi selezionare “Aggiungi a presentaz.”

Controllare la connessione di rete

Inserire i valori necessari (alfanumerici) per il router. Gli elementi che devono essere impostati possono differire, a seconda del Provider dei servizi Internet o del router. Per i dettagli, consultare il manuale di istruzioni fornito dal Provider dei servizi Internet o con il router.

1 Premere HOME.
2 Premere per selezionare "Impostazioni".
3 Premere ♠/▽ per selezionare “Impostazioni di rete”, quindi premere ⊕.
4 Selezionare “Rete”, quindi premere ⊕.
5 Selezionare “Impostazioni indirizzi IP”, quindi premere ⊕.
6 Selezionare un elemento, quindi prendere ⊕.

Quando si seleziona “DHCP (DNS automatico)”

Andare al punto 7.

Quando si seleziona “DHCP (DNS manuale)”

Impostare “DNS primario”/“DNS secondario” utilizzando ♠/♥/⇒ e i tasti numerati.

Quando si seleziona "Manuale"

Impostare i seguenti elementi utilizzando ♣/▽/⇒ e i tasti numerati.

• Indirizzo IP
• Subnet Mask
• Gateway predefinito
  • DNS primario/DNS secondario

Se il vostro ISP ha delle impostazioni del server proxy specifiche

Premere OPTIONS, quindi premere ⊕/▽ per selezionare “Impostazione Proxy” e premere ⊕. Quindi inserire le impostazioni.

7 Premere ⊕.
8 Premere per selezionare “Test”, quindi premere .
9 Premere ⇔/⇒ per selezionare “Sì”, quindi premere ⊕.

Inizia la diagnosi di rete.

Quando appare il messaggio

“Connessione riuscita.”, premere

RETURN più volte per uscire.

Se non appare “Connessione riuscita.”, vedere “Ricerca guasti” (pagina 51).

Regolare le impostazioni di visualizzazione del server

Si possono selezionare dei server di rete di casa da visualizzare nel menu Home.

Si possono visualizzare automaticamente fino a 10 server nel menu Home.

1 Impostare il server per consentire connessioni dal televisore. Per i dettagli sulle impostazioni del server, consultare le istruzioni di funzionamento fornite con lo stesso.
2 Premere HOME.
3 Premere ⇔/⇔ per selezionare “Impostazioni”.
4 Premere ⏻/∇ per selezionare “Impostazioni di rete”, quindi premere ⊕.
5 Selezionare “Impostazioni visualizzazione server”, quindi premere ⊕.
6 Selezionare il server che si desidera visualizzare nel Menu Home, quindi premere ⊕.
7 Selezionare “Sì”, quindi premere ⊕.

Se non ci si può collegare alla propria rete di casa

Il televisore può verificare se viene riconosciuto correttamente il server.

1 Premere HOME.
2 Premere ⇔/⇒ per selezionare “Impostazioni”.
3 Premere ⬆/∇ per selezionare “Impostazioni di rete”, quindi premere ⊕.
4 Selezionare “Diagnostica server”, quindi premere ⊕.
5 Selezionare “Sì”, quindi premere ⊕. Inizia la diagnosi del server.

Una volta completata la diagnosi del server, appare l'elenco dei risultati della diagnosi.

6 Selezionare il server che si desidera confermare, quindi premere ⊕.

Appaiono i risultati diagnostici del server selezionato.

Se i risultati della diagnosi indicano un guasto, cercare le possibili cause e le eventuali soluzioni, e verificare le connessioni e impostazioni.

Per ulteriori dettagli, vedere “Ricerca guasti” (pagina 51).

Navigazione nel menu TV Home in XMB™

Il XMB ^™ (XrossMediaBar) è un menu di funzioni BRAVIA e sorgenti di ingresso visualizzate sullo schermo del televisore. Il XMB ^™ offre un modo semplice per selezionare la programmazione e regolare le impostazioni sul televisore BRAVIA.

1 Premere HOME per visualizzare il XMB™.

Eco Immagine Impostazioni Suono Controllo Schermo Impostazioni video Impostazioni audio Barra categorie dispositivi Barra oggetti categoria

2 Premere ⇔/⇒ per selezionare la categoria.

Icona categorie dispositivi		Descrizione
	Impostazioni	Consente di effettuare impostazioni e regolazioni avanzate (pagina 33).
	Foto	È possibile visualizzare foto attraverso dispositivi USB o attraverso la rete (pagina 25, 30).
	Musica	È possibile ascoltare file di musica attraverso dispositivi USB o attraverso la rete (pagina 25, 30).
	Video	È possibile visualizzare file video attraverso dispositivi USB o attraverso la rete (pagina 25, 30).
	Digitale	Consente di selezionare un canale digitale, l'Elenco preferiti (pagina 21) o il sistema GUIDE Plus+TM e la Guida di Programmazione Elettronica Digitale (EPG) (pagina 17, 20).
	Analogico	Consente di selezionare un canale analogico o l'Elenco preferiti analogico (pagina 21).Per nascondere l'elenco di canali analogici, impostare “Visualizz. Elenco Programmi” - “No” (pagina 40).
	Ingressi Esterni	Consente di selezionare apparecchiature collegate al televisore.Per assegnare un nome a un ingresso esterno, vedere “Impostazione AV” (pagina 39).
	Rete	È possibile visualizzare “AppliCast” (pagina 29).

3 Premere ♠/▽ per selezionare l'elemento, quindi premere ⊕.
4 Seguire le istruzioni sullo schermo.
5 Premere HOME per uscire.

• Le opzioni regolabili variano in base alla situazione.
• Le opzioni non disponibili appaiono in grigio oppure non vengono visualizzate.

Menu impostazioni televisore

Aggiornamento sistema

È possibile aggiornare il sistema del televisore utilizzando una memoria USB. È possibile ottenere informazioni dal sito Web sotto indicato.

Manuale di istruzioni

Consente di visualizzare il manuale di istruzioni sullo schermo (tranne per i modelli KDL-52V55/56xx, 46V55/56xx, 40V55/56xx, 37V55/56xx, 32V55/56xx).

- L'immagine del Telecomando sul manuale di istruzioni dello schermo può variare per i modelli KDL-46/40/37/32W5720/5730/5740.

Suggerimenti BRAVIA

Indica come utilizzare il televisore (fatta eccezione per i modelli KDL-52V55/56xx, 46V55/56xx, 40V55/56xx, 37V55/56xx, 32V55/56xx).

Orologio/Timer

Timer Spegnimento	Imposta il televisore in modo che passi automaticamente in modalità standby dopo un certo periodo di tempo.Quando è attivato “Timer Spegnimento”, l'indicatore Ⓧ (Timer) sul lato anteriore del televisore si illumina di arancione.Quando il televisore viene spento e riacceso, “Timer Spegnimento” viene ripristinato su “No”.
Avvio timer	Imposta il televisore affinché si accenda automaticamente dalla modalità standby.
Aggiornamento Automatico dell'Orologio	Passa in modalità digitale e ottiene l'ora.

Eco

Ripristino	Ripristina tutte le impostazioni “Eco” alle impostazioni predefinite.
Risparmio Energia	Riduce il consumo elettrico del televisore regolando la retroilluminazione.Quando è selezionato “Immagine Assente” l'immagine viene disattivata e l'indicatore ☒ Immagine Assente sul pannello anteriore del televisore si illumina di verde. L'audio rimane invariato.
Sensore di presenza (solo KDL-46WE5/40WE5)	Quando non si rileva nessuna presenza davanti al televisore, questo passa automaticamente in modalità immagine assente. Inoltre, quando non si rileva alcuna presenza dopo 30 min in modalità immagine assente, il televisore passa in modalità standby. In questa modalità il consumo energetico viene ridotto circa del 70 %.
Standby TV per inattività	Spegne il televisore quando non viene utilizzato per il periodo di tempo prestabilito.
Gestione Energia PC	Consente di porre il televisore in modalità standby qualora non venga ricevuto un segnale per 30 secondi nell'ingresso PC.
Sens. Luce Amb.	Consente di ottimizzare automaticamente le impostazioni dell'immagine in base alle condizioni di illuminazione dell'ambiente.
	• Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa. Controllare la posizione del sensore (pagina 14).

Immagine

Destin. Ingressi	Consente di scegliere se applicare le impostazioni comuni oppure realizzare delle impostazioni personalizzate per l'ingresso che si sta utilizzando in quel momento.
	Comuni	Applica impostazioni comuni a tutti gli ingressi in cui “Destin. Ingressi” è impostato su “Comuni”.
	Nome dell'ingresso attuale (ad es. AV1)	Consente di applicare delle impostazioni personalizzate all'ingresso.
Modalità Immagine	Impostare una modalità immagine. Le opzioni che possono essere selezionate sono diverse in base alle impostazioni selezionate della scena.
	Brillante	Migliora il contrasto e la nitidezza dell'immagine.
	Standard	Per immagini standard. Consigliato per l'home entertainment.
	Personale	Consente di salvare le importazioni preferite.
	Cinema	Per la visione di film. Adatta alla visione del televisore in ambiente di tipo cinematografico.
	Foto-Brillante	Per la visualizzazione di fotografie. Migliora il contrasto e la nitidezza dell'immagine.
	Foto-Standard	Per la visualizzazione di fotografie. Garantisce la qualità di immagine ottimale per la visualizzazione in casa.
	Foto-Originale	Per la visualizzazione di fotografie. Offre la qualità di immagine utilizzata nelle fotografie sviluppate.
	Foto-Personale	Per la visualizzazione di fotografie. Consente di salvare le importazioni preferite.
	Sport	Offre la qualità di immagine ottimale per la visualizzazione di eventi sportivi.
	Gioco	Visualizzazione ottimale per videogiochi sul televisore.
	Grafica	Offre la qualità di immagine ottimale per la visualizzazione di grafici.
Ripristino	Consente di ripristinare tutte le impostazioni “Immagine” in base alle impostazioni predefinite, tranne “Destin. Ingressi”, “Modalità Immagine” e “Impost. avanzate”.
Retroillum.	Consente di regolare la luminosità della retroilluminazione.
Contrasto	Consente di aumentare o diminuire il contrasto dell'immagine.
Luminosità	Consente di schiarire o scurire l'immagine.
Colore	Consente di aumentare o diminuire l'intensità del colore.
Tinta	Consente di aumentare o diminuire i toni verdi e rossi.
	La “Tinta” può essere regolata esclusivamente per un segnale colore NTSC (per es. videocassette americane).
Temp. Colore	Consente di regolare i toni bianchi dell'immagine.
	Freddo	Conferisce una tonalità azzurra ai colori bianchi.
	Neutro	Conferisce una tonalità neutra ai colori bianchi.
	Caldo 1/Caldo 2	Conferisce una tonalità rossa ai colori bianchi. “Caldo 2” conferisce una tonalità rossa più intensa rispetto a “Caldo 1”.
	“Caldo 1” e “Caldo 2” non sono disponibili quando “Modalità Immagine” è impostata su “Brillante” (o “Foto-Brillante”).
Nitidezza	Consente di aumentare o diminuire la nitidezza dell'immagine.
Riduz. Rumore	Consente di ridurre i disturbi dell'immagine (effetto neve).
Riduz. Rumore MPEG	Consente di ridurre i disturbi dell'immagine in video compressi MPEG. Risulta efficace quando si sta visualizzando un DVD o una trasmissione digitale.
Motionflow(tranne per i modelli KDL-52V55/56xx, 46V55/56xx, 40V55/56xx, 37V55/56xx, 32V55/56xx)	Garantisce un movimento delle immagini più fluido e aumenta la nitidezza delle stesse.
	Alta	Garantisce un movimento delle immagini più fluido ad esempio nei film.
	Standard	Garantisce un movimento delle immagini più fluido. Utilizzare questa impostazione per l'uso standard.
	No	Utilizzare questa impostazione quando le impostazioni “Alta” o “Standard” danno dei disturbi.
	A seconda del video, si potrebbe non percepire l'effetto a livello visivo, anche una volta modificate le impostazioni.
Modalità Film	Consente di ottimizzare la qualità dell'immagine in movimento durante la riproduzione di immagini da DVD o videoregistratore riprese su pellicola, con un aumento della nitidezza dell'immagine e una riduzione dei granelli.
	Auto 1	Garantisce un movimento delle immagini più fluido rispetto al film originale. Utilizzare questa impostazione per l'uso standard.
	Auto 2	Consente di vedere il film originale esattamente come è.
	No
	Se l'immagine contiene dei segnali irregolari o un eccesso di disturbi, “Modalità Film” si spegne automaticamente anche se si seleziona “Auto 1” o “Auto 2”.
Impost. avanzate	Consente di configurare le impostazioni “Immagine” più dettagliatamente. Queste impostazioni non sono disponibili quando “Modalità Immagine” è impostato su “Brillante” (o “Foto-Brillante”).
	Ripristino	Consente di ripristinare tutte le impostazioni avanzate alle impostazioni predefinite.
	Correzione Nero	Consente di migliorare le zone nere dell'immagine per un contrasto maggiore.
	Ottimizz. contrasto avanz.	Consente di regolare automaticamente “Retroillum.” e “Contrasto” alle impostazioni ottimali in base alla luminosità dello schermo. Questa impostazione è particolarmente efficace per le scene con immagini scure, e che migliorerà l'effetto del contrasto delle scene con le immagini più scure.
	Gamma	Regola il bilanciamento fra le zone chiare e quelle scure dell'immagine.
	Autolimitatore di luminosità	Riduce il riverbero in scene dove tutto lo schermo è bianco.
	Bianco Brillante	Enfatizza i colori bianchi.
	Colore Brillante	Consente di rendere i colori più brillanti.
	Bilanciamento bianco	Regola la temperatura di ogni colore.

- In modalità Digitale, per ottimizzare la qualità di ogni segnale, le impostazioni dell'immagine vengono applicate indipendentemente per immagini HD (Alta definizione) ed SD (definizione standard).

Destin. Ingressi	Consente di scegliere se applicare le impostazioni comuni oppure realizzare delle impostazioni personalizzate per l'ingresso che si sta utilizzando in quel momento.
	Comuni	Applica impostazioni comuni a tutti gli ingressi in cui “Destin. Ingressi” è impostato su “Comuni”.
	Nome dell'ingresso attuale (ad es. AV1)	Consente di applicare delle impostazioni personalizzate all'ingresso.
Modalità Audio	Imposta una modalità audio. “Modalità Audio” include opzioni che si adattano al meglio per il video e le fotografie, rispettivamente. Le opzioni che possono essere selezionate sono diverse in base alle impostazioni selezionate della scena.
	Dinamico	Migliora i suoni acuti e i bassi.
	Standard	Per un audio standard. Consigliato per l'home entertainment.
	Voce nitida	Consente di incrementare la nitidezza della voce.
Ripristino	Consente di ripristinare tutte le impostazioni “Suono” in base alle impostazioni predefinite, tranne “Destin. Ingressi”, “Modalità Audio” e “Doppio Audio”.
Acuti	Consente di regolare i suoni alti.
Bassi	Consente di regolare i suoni gravi.
Bilanciamento	Aumenta il livello dell'altoparlante sinistro o destro.
Volume Autom.	Mantiene un livello di volume costante in tutti i programmi e durante la pubblicità (per es. gli spot pubblicitari tendono ad avere un volume più alto dei programmi).
Offset volume	Consente di regolare il livello del volume dell'ingresso corrente relativamente agli altri ingressi, quando “Destin. Ingressi” viene impostato sul nome dell'ingresso attuale (ad es. AV1).
Surround	Consente di selezionare l'effetto adeguato di surround a seconda del genere di programma televisivo (film, sport, musica, ecc.) o videogioco.Le opzioni che possono essere selezionate sono diverse in base alle impostazioni “Selezione scena”.
	S-FORCE Front Surround	Offre degli effetti di surround che consentono di sfruttare l'audio surround multi-canale virtuale solo con i due altoparlanti integrati del televisore.
	Cinema	Offre degli effetti di surround simili ai sistemi audio di alto livello che si trovano nei cinema.
	Musica	Offre degli effetti di surround che vi faranno sentire circondati dal suono come in una sala concerti.
	Sport	Offre degli effetti di surround che vi faranno sentire come nel mezzo di un evento sportivo dal vivo.
	Gioco	Offre degli effetti di surround che migliorano l'audio dei videogiochi.
	No	Converte e riproduce audio multi-canale in audio a 2 canali. Nel caso di altri formati audio, viene riprodotto l'audio originale.
Enfasi vocale	Regola il livello del volume delle voci umane. Ad esempio, se la voce di un presentatore del telegiornale non è molto chiara, si può attivare questa impostazione per aumentare il volume della voce. Diversamente, se si sta guardando un programma sportivo, si può disattivare questa impostazione per attenuare la voce del commentatore.
Ottimizzazione audio	Migliora i suoni ad alta frequenza.
Booster Audio	Garantisce un suono più pieno per un maggiore impatto, enfatizzando i livelli degli acuti e dei bassi.
Doppio Audio	Imposta l'audio dall'altoparlante per una trasmissione bilingue.
	Stereo/Mono	Per trasmissioni stereo.
	A/B/Mono	Per trasmissioni bilingue, selezionare “A” per il canale audio 1, “B” per il canale audio 2, o “Mono” per il canale mono, se disponibile.
	• Per altre apparecchiature collegate al televisore, impostare “Doppio Audio” su “Stereo”, “A”, o “B”.

Controllo Schermo (per ingressi diversi da un PC)

Destin. Ingressi	Consente di scegliere se applicare le impostazioni comuni oppure realizzare delle impostazioni personalizzate per l'ingresso che si sta utilizzando in quel momento.
	Comuni	Applica impostazioni comuni a tutti gli ingressi in cui “Destin. Ingressi” è impostato su “Comuni”.
	Nome dell'ingresso attuale (ad es. AV1)	Consente di applicare delle impostazioni personalizzate all'ingresso.
Formato Schermo	Vedere “Consente di modificare manualmente il formato dello schermo” (pagina 16).
Auto Formato	Cambia automaticamente “Formato Schermo” per adattarsi al segnale di trasmissione. Se si desidera utilizzare l'impostazione specificata in “Formato Schermo”, selezionare “No”.
4:3 Predefinito	Imposta il formato dello schermo predefinito per trasmissioni in 4:3.
	Smart	Visualizza le trasmissioni tradizionali in 4:3 simulando l'effetto wide screen.
	4:3	Visualizza le trasmissioni tradizionali in 4:3 nelle proporzioni corrette.
	No	Utilizza le impostazioni indicate in “Formato Schermo”.
Area Schermo	Consente di regolare l'area di visualizzazione dell'immagine.
	Auto	Cambia automaticamente l'area di visualizzazione più adeguata.
	Pixel pieno	Visualizza le immagini nelle loro dimensioni originali quando parti delle stesse vengono tagliate.
	+1	Consente di visualizzare le immagini nel formato originale.
	Normale	Consente di visualizzare le immagini nel formato raccomandato.
	-1/-2	Ingrandisce l'immagine in modo che i bordi rimangano al di fuori dell'area di visualizzazione visibile.
	•Queste opzioni possono cambiare a seconda dell'input che viene visualizzato.
Spostamento Orizz.	Consente di regolare la posizione orizzontale dell'immagine.
Spostamento Vert.	Consente di regolare l'ampiezza verticale dell'immagine quando “Formato Schermo” è impostato su “Smart”, “Zoom” o “14:9”.
Ampiezza Verticale	Consente di regolare l'ampiezza verticale dell'immagine quando “Formato Schermo” è impostato su “Smart”.
Regolazione Automatica	Consente di regolare automaticamente la posizione di visualizzazione, la fase e la densità dell'immagine quando il televisore riceve un segnale di ingresso dal PC collegato. ♀“Regolazione Automatica” potrebbe non funzionare correttamente con alcuni segnali di ingresso. In tali casi, regolare manualmente “Fase”, “Pitch”, “Spostamento Orizz.”, e “Spostamento Vert.”.
Ripristino	Ripristina tutte le impostazioni alle impostazioni predefinite.
Fase	Consente di regolare la fase quando lo schermo presenta sfarfallamento.
Pitch	Consente di regolare la densità quando l'immagine presenta strisce verticali indesiderate.
Spostamento Orizz.	Consente di regolare la posizione orizzontale dell’immagine.
Spostamento Vert.	Consente di regolare la posizione verticale dell'immagine.
Formato Schermo	Imposta “Formato Schermo” per la visualizzazione di immagini dal PC.
	Normale	Visualizza l'immagine nella sua dimensione originale.
	Intero 1	Consente di ingrandire l'immagine per riempire l'area di visualizzazione verticale, mantenendo le sue proporzioni originali.
	Intero 2	Consente di ingrandire l'immagine per riempire l'area di visualizzazione.

Impostazioni video

Sistema colore Imposta il sistema di colore (“Auto”, “PAL”, “SECAM”, “NTSC3.58”, o “NTSC4.43”) in base al segnale in entrata dalla sorgente di ingresso.

Impostazioni audio

Altoparlante	Altoparlante TV	Attiva ed emette l'audio del televisore dagli altoparlanti dello stesso.
	Sistema Audio	Disattiva gli altoparlanti del televisore ed emette l'audio dello stesso da un'apparecchiatura audio esterna collegata alle prese/jack di uscita audio del televisore.
Uscita audio	Variabile	Quando si utilizza un sistema audio esterno, il livello del volume dall'uscita audio si può controllare utilizzando il telecomando del televisore.
	Fissa	L'uscita audio del televisore è fissa. Utilizzare il controllo volume del ricevitore audio per regolare il volume (e altre impostazioni audio) attraverso l'impianto audio.
Impostazioni cuffie	○ Connessione diffusori	Attiva/disattiva gli altoparlanti integrati nel televisore quando si collegano delle cuffie allo stesso.
	○ Volume	Regola il volume delle cuffie quando “○ Connessione diffusori” è impostato su “No”.
	○ Doppio Audio	Imposta l'audio delle cuffie per una trasmissione bilingue.
Uscita ottica	Imposta il segnale audio emesso dal jack DIGITAL AUDIO OUT (OPTICAL) del televisore. Impostare su “Auto”, quando si collegano delle apparecchiature compatibili con il sistema Dolby Digital. Impostare su “PCM”, quando si collegano delle apparecchiature non compatibili con il sistema Dolby Digital.
Avvio Automatico USB	Avvia automaticamente la riproduzione delle foto quando il televisore è acceso e si collega una fotocamera digitale o un altro dispositivo di salvataggio di file di foto alla porta USB e viene acceso.La riproduzione non viene avviata automaticamente se il televisore viene acceso dopo aver collegato la fotocamera digitale o un altro dispositivo alla porta USB.
Avvio rapido	Il televisore si accende più velocemente del normale se si usa il telecomando per l'accensione. Tuttavia, il consumo energetico in modalità standby è di 20 W più elevato del normale. Si possono impostare sino a 3 zone orarie su 5.
Impostazione AV	Consente di assegnare un'icona alle apparecchiature collegate alle prese/jack laterali e posteriori. L'icona e il nome appaiono brevemente sullo schermo quando si seleziona l'apparecchiatura.Premere ÷/∅ per selezionare la fonte di ingresso desiderata, quindi premere ⊕.Salta input AVPer ogni ingresso, imposta se visualizzare o meno sul MenuHome o in una lista di ingressi che appare quando si premeAutoVisualizza l'icona e il nome solo quando l'apparecchiatura è collegata (tranne per gli ingressi AV1 o AV2).Mostra sempreVisualizza sempre l'icona e il nome indipendentemente dal fatto che l'apparecchiatura sia collegata o meno.SaltaNon visualizza l'icona e il nome anche se l'apparecchiatura è collegata.
	2 Premere ⇒ per assegnare un'icona e un nome.Etichetta input AVUtilizzare i nomi predefiniti per assegnare un nome alle apparecchiature collegate.Consente di creare il proprio nome quando si seleziona “Modifica”.ModificaConsente di modificare il nome nello schermo di modifica e scegliere l'icona adeguata.
Ingresso AV2	Consente di impostare un segnale da immettere attraverso la presa contrassegnata→/-→/s→AV2 sul retro del televisore.
	Auto	Consente di commutare automaticamente tra i segnali ingresso RGB input, S video, Composito in base al segnale di ingresso.
	RGB	Consente di immettere il segnale RGB.
	S Video	Consente di immettere il segnale S Video.
	Composito	Consente di immettere il segnale video Composito.
Uscita AV2	Consente di impostare un segnale da emettere attraverso la presa →/-→/s→AV2. Qualora si colleghi un videoregistratore o un'altra apparecchiatura di registrazione alla presa →/-→/s→AV2, è possibile registrare da apparecchiature collegate ad altre prese del televisore.◆Questa funzione può essere soggetta a limitazioni a seconda dell'ingresso che viene visualizzato.
	TV	Emette programmi televisivi.
	AV1	Emette segnali da apparecchiature collegate alla presa →/-→AV1.
	AV3	Emette segnali da apparecchiature collegate alla presa →AV3.
	Auto	Emette ciò che viene visualizzato sullo schermo (fatta eccezione per segnali provenienti dalle prese →/-→COMPONENT IN, HDMI IN1, 2, 3, o 4, e dalle prese PC IN →/-→).
Impostazione HDMI	Consente al televisore di comunicare con le apparecchiature compatibili con la funzione Controllo per HDMI, e collegate alle prese/jack del televisore. Si noti che le impostazioni di comunicazione devono essere effettuate anche sulle apparecchiature collegate.
	Controllo per HDMI	Stabilisce se collegare o meno il funzionamento del televisore e delle apparecchiature collegate compatibili con Controllo per HDMI. Quando viene impostato su “Sì”, sono disponibili le seguenti funzioni.Se l'apparecchiatura specifica Sony compatibile con Controllo per HDMI viene collegata, questa impostazione viene applicata all'apparecchiatura collegata in modo automatico quando “Controllo per HDMI” viene impostato su “Sì” utilizzando il televisore.
	Spegnim.Autom.Dispositivi	Quando questo è impostato su “Sì”, le apparecchiature collegate compatibili con Controllo per HDMI si spengono quando si spegne il televisore.
	Accensione Autom. TV	Quando questo è impostato su “Sì”, il televisore si accende quando si accendono le apparecchiature collegate compatibili con Controllo per HDMI.
	Controllo Tuner Box	Se si imposta su “Avanzato”, è possibile selezionare un canale preselezionato nell'apparecchiatura collegata utilizzando il telecomando del televisore.
	Elenco Dispositivi HDMI	Visualizza un elenco delle apparecchiature collegate compatibili con Controllo per HDMI.
	• Non si può utilizzare “Controllo per HDMI” se il funzionamento del televisore è collegato al funzionamento di un sistema audio compatibile con Controllo per HDMI.
Avvio Automatico	È possibile avviare l'impostazione iniziale comparsa la prima volta che è stato collegato il televisore e selezionare la lingua e il paese/regione, oppure preselezionare di nuovo tutti i canali disponibili.Anche se le impostazioni sono state effettuate alla prima connessione del televisore, potrebbe essere necessario modificare le impostazioni in caso di un trasloco, oppure per cercare nuovi canali.
Lingua	Imposta la lingua visualizzata negli schermi del menu.
Informazioni prodotto	Visualizza le informazioni relative al prodotto del televisore.
Impostazioni di fabbrica	Consente di ripristinare tutte le impostazioni in base a quelle predefinite, fatta eccezione per le impostazioni “Preferiti” e i dati preimpostati del programma. Una volta completato questo processo verrà visualizzato lo schermo di impostazione iniziale. Completando la preselezione automatica nell'impostazione iniziale vengono ripristinate le impostazioni che non sono state ripristinate da “Impostazioni di fabbrica”. Per conservare queste impostazioni, saltare la “Auto Preselezione”.

Impostazione Analogica

Visualizz. Elenco Programmi	Selezionare “No” per nascondere l'elenco dei canali analogici da XMBTM(XCrossMediaBar).
Tasto funz.diretta	Quando “Tasto funz.diretta” è impostato su “Sì”, è possibile selezionare un canale analogico utilizzando un tasto numerico prestabilito (0 – 9) sul telecomando.Quando “Tasto funz.diretta” è impostato su “Sì”, non è possibile selezionare i canali dal 10 in su inserendo due cifre con il telecomando.
Impostazione Preferiti	Aggiunge canali a un Elenco preferiti.Per ripristinare i canali preferiti, selezionare “— — —”.
Auto Preselezione	Consente di preselezionare tutti i canali analogici disponibili.È possibile sintonizzare di nuovo il televisore dopo un trasloco, oppure per cercare nuovi canali.
Ordinamento Programmi	Consente di modificare l'ordine in cui i canali analogici vengono memorizzati sul televisore.1 Premere ⇔/ ⇌ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⊕.2 Premere ⇔/ ⇌ per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.
Nome Programmi	Consente di assegnare un nome di propria scelta a un canale, utilizzando fino a cinque lettere o numeri. Il nome appare brevemente sullo schermo quando si seleziona il canale. (I nomi per i canali vengono generalmente presi automaticamente da Testo (se è disponibile).)1 Premere ⇔/ ⇌ per selezionare il canale che si desidera rinominare, quindi premere ⊕.2 Premere ⇔/ ⇌ per selezionare la lettera o il numero desiderati (“_” per uno spazio vuoto), quindi premere ⇌.Se si inserisce un carattere sbagliatoPremere ⇌/ ⇌ per selezionare il carattere errato. Quindi, premere ⇌/ ⇌ per selezionare il carattere corretto.3 Ripetere il punto 2 fino a quando si finisce di inserire il nome.4 Premere ⊕ per uscire dalla procedura di assegnazione del nome.
Immagine intelligente	Acceso con spia	Consente di ridurre automaticamente i disturbi dell'immagine.La barra di livello del segnale viene visualizzata quando si cambia il canale o quando il display passa da uno schermo di ingresso a un programma televisivo.
	Si	Consente di ridurre automaticamente i disturbi dell'immagine.
	No	Consente di disattivare la funzione “Immagine intelligente”.
Programmazione Manuale	Per preimpostare un canale, premere PROG +/- per selezionare il numero di programma, prima di selezionare “Nome”, “AFT”, “Filtro Audio”, “Salta”, “Decoder”, o “LNA”. Non è possibile selezionare un numero di programma impostato su “Salta” (pagina 42).
	Programma/Sistema/Canale	Consente di preimpostare i canali dei programmi manualmente.1 Premere ⇔/ ⇌ per selezionare “Programma”, quindi premere ⊕.2 Premere ⇔/ ⇌ per selezionare il numero di programma che si desidera preselezionare manualmente (per la preselezione di un videoregistratore, selezionare il canale 00), quindi premere ⊕.3 Premere ⇌/ ⇌ per selezionare “Sistema”, quindi premere ⊕.4 Premere ⇌/ ⇌ per selezionare uno dei seguenti sistemi di trasmissione televisiva, quindi premere ⊕.B/G: Per le nazioni/regioni dell'Europa occidentale I: Per il Regno UnitoD/K: Per le nazioni/regioni dell'Europa orientale L: Per la Francia5 Premere ⇌/ ⇌ per selezionare “Canale”, quindi premere ⊕.6 Premere ⇌/ ⇌ per selezionare “S” (per i canali via cavo) o “C” (per i canali terrestri), quindi premere ⇌.7 Programmare i canali come descritto di seguito:Se non si conosce il numero di canale (Frequenza)Premere ⇌/ ⇌ per ricercare il canale successivo disponibile. La ricerca si ferma quando viene trovato un canale. Per continuare la ricerca, premere ⇌/ ⇌.Se si conosce il numero di canale (Frequenza)Utilizzare i tasti numerici per inserire il numero del canale della trasmissione desiderata o il numero del canale del videoregistratore.8 Premere ⊕ per passare a “Conferma”, quindi premere ⊕.Ripetere la procedura sopra descritta per preselezionare altri canali manualmente.
	Nome	Consente di assegnare un nome di propria scelta a un canale selezionato. Il nome appare brevemente sullo schermo quando si seleziona il canale.Per immettere dei caratteri, attenersi alle fasi 2 - 4 in “Nome Programmi” (pagina 41).
	AFT	Consente di eseguire la sintonizzazione di precisione manuale del numero di programma selezionato, qualora una leggera regolazione possa ottimizzare la qualità dell'immagine.Quando si seleziona “Sì”, le sintonizzazioni di precisione vengono effettuate automaticamente.
	Filtro Audio	Nelle trasmissioni monofoniche, consente di migliorare l'audio di ogni singolo canale in caso di distorsione (generalmente impostato su “No”).Se si seleziona “Bassa” o “Alta” non sarà possibile ricevere in modalità stereo o doppio audio.
	Salta	Consente di saltare i canali analogici inutilizzati premendo PROG +/- per selezionare i canali. Per selezionare i canali che si è programmato di saltare, utilizzare i relativi tasti numerici.
	LNA	Consente di migliorare la qualità dell'immagine del canale (disturbi dell'immagine) quando il segnale di trasmissione è particolarmente debole.
	Conferma	Consente di salvare le modifiche operate sulle impostazioni “Programmazione Manuale”.

Impostazione Digitale

Impostazione sottotitoli	Impostazione Sottotitoli	Se si seleziona “Sottotitoli per non Udenti”, unitamente ai sottotitoli potranno essere visualizzati anche alcuni ausili visivi (se tali ausili visivi sono disponibili).
	Lingua preferita	Consente di selezionare la lingua dei sottotitoli.
Impostazione audio	Tipo Audio	Quando è selezionato “Sottotitoli per non Udenti” consente di passare alla trasmissione con sottotitoli per non udenti.
	Lingua preferita	Imposta la lingua da utilizzare per un programma. Alcuni canali digitali possono trasmettere numerose lingue audio per un programma.
	Commento Audio	Consente di ottenere un commento audio (narrazione) delle informazioni visive, quando sono disponibili tali informazioni.
	Livello mix	Consente di regolare i livelli dell'audio principale del televisore e del “Commento Audio”.
	Gamma Dinamica	Consente di compensare le differenze del livello audio tra i vari canali (solo per audio Dolby Digital).L'effetto potrebbe non funzionare o potrebbe variare a seconda del programma, indipendentemente dall'impostazione di “Gamma Dinamica”.
	Livello audio MPEG	Regola il livello audio del MPEG.
Sintonia Digitale	Preselezione Digitale AutomaticaOrdinamento Programmi	Consente di preselezionare i canali digitali disponibili. È possibile sintonizzare di nuovo il televisore dopo un trasloco, oppure per cercare nuovi canali.Consente di rimuovere o modificare l'ordine dei canali digitali salvati nel televisore.1 Premere ⇌/▽ per selezionare il canale che si desidera rimuovere o spostare in una nuova posizione.2 Rimuovere o modificare l'ordine dei canali digitali nel modo seguente:Per rimuovere un canale digitalePremere ⊕. Dopo la comparsa di un messaggio di conferma, premere ⇌ per selezionare “Si”, quindi premere ⊕.Per modificare l'ordine dei canali digitaliPremere ⇌, quindi premere ⇌/▽ per selezionare la nuova posizione per il canale e premere ⇌.3 Premere ←→ RETURN.
	Preselezione Digitale Manuale	Consente di preselezionare i canali digitali manualmente.Questa funzione è disponibile quando “Preselezione Digitale Automatica” è impostata su “Antenna”.1 Utilizzare i tasti numerici per inserire il numero del canale che si desidera preselezionare, oppure premere ⇌/▽.2 Una volta individuati i canali disponibili, premere ⇌/▽ per selezionare il canale che si desidera memorizzare, quindi premere ⊕.3 Premere ⇌/▽ per selezionare il numero del programma che si desidera memorizzare per il nuovo canale, quindi premere ⊕.Ripetere la procedura sopra descritta per preselezionare altri canali.
	LNA	Consente di migliorare la qualità dell'immagine del canale (disturbi dell'immagine) quando il segnale di trasmissione è particolarmente debole.
Display radio	Visualizza lo sfondo dello schermo quando si ascolta una trasmissione radio. È possibile selezionare il colore dello sfondo dello schermo, visualizzare un colore a caso o visualizzare una presentazione di foto (pagina 25, 30). Per eliminare temporaneamente lo sfondo dello schermo, premere un tasto qualsiasi.
Blocco Programmi	Consente di impostare limitazioni di età per la visualizzazione. Per visualizzare qualsiasi programma classificato per età superiori all'età specificata, inserire il codice PIN corretto.
Codice PIN	Inserire il codice PIN per attivare “Blocco Programmi”. È anche possibile modificare il codice PIN.Ⓩ• Il codice PIN 9999 viene sempre accettato.
Impostazione Tecnica	Aggiornamento Automatico Servizi	Consente al televisore di rilevare e memorizzare servizi digitali quando divengono disponibili.
	Aggiornamento sistema	Consente al televisore di ricevere automaticamente aggiornamenti software a titolo gratuito attraverso l'antenna/il cavo esistente (quando vengono emessi). Si consiglia di lasciare sempre l'impostazione su “Si”.
	Informazioni di Sistema	Consente di visualizzare la versione corrente del software e il livello del segnale.
	Fuso Orario	Consente di selezionare manualmente la zona oraria di appartenenza, qualora sia diversa dall'impostazione predefinita per il paese/regione di appartenenza.
	Ora Legale Automatica	Selezionare “Si” per cambiare automaticamente dall'ora legale a quella solare in base al calendario.
	Cambio automatico del Servizio	Selezionare “Si” per cambiare automaticamente il canale quando l'emittente della trasmissione del programma che si sta vedendo a un canale diverso.
	Guida Programmi (solo quando GUIDE Plus+ è disponibile)	È possibile cambiare GUIDE (Guida Sony o GUIDE Plus+).Si può cambiare la Guida Sony con il programma GUIDE Plus+ (pagina 17, 20).
Impostazione Modulo CA	Consente di accedere a un servizio televisivo a pagamento una volta ottenuto un Modulo di accesso condizionale (CAM) e una scheda di visualizzazione. Vedere la posizione della presa 📄 (PCMCIA) (pagina 22).

Impostazioni di rete

Rete	Impostazioni indirizzi IP	ManualeConsente di regolare le impostazioni di rete in base al proprio ambiente di rete.
		DHCP (DNS manuale)Acquisisce automaticamente le impostazioni di rete tranne le impostazioni del server DNS. È possibile impostare manualmente i parametri DNS.
		DHCP (DNS automatico)Acquisisce automaticamente le impostazioni di rete attraverso la funzione Dynamic Host Configuration Protocol del server del router o del provider dei servizi Internet.
	Test	Verifica se la rete è collegata correttamente.
	Indirizzo IP/ Subnet Mask/ Gateway predefinito/DNS primario/DNS secondario	È necessario configurare ogni elemento quando “Manuale” è selezionato in “Impostazioni indirizzi IP”. Quando “DHCP (DNS manuale)” è selezionato, assicurarsi di inserire manualmente gli indirizzi del server “DNS primario” e “DNS secondario”.
	Indirizzo MAC	Visualizza “Indirizzo MAC”, che è un identificatore fisso e unico a livello generale di un dispositivo di rete.
Impostazioni visualizzazione server	Visualizza l'elenco dei server connessi e consente di selezionare il server che si desidera visualizzare nel Menu Home.
Diagnostica server	Verifica se il televisore si può collegare a ogni server nella rete domestica.
Funzione Renderer	Consente la riproduzione di file di foto/musica/video sul televisore attraverso altri dispositivi di controllo nella rete, come ad esempio una fotocamera digitale o un telefono cellulare.
Controllo di accesso al Renderer	Consente di specificare il controller accessibile dal televisore. Quando questo parametro è impostato su “Si”, è possibile riprodurre file Foto/Musica/Video sul televisore utilizzando il controller.
Impostazione Renderer	Permesso di accesso automatico	Permette di selezionare se consentire l'accesso automatico al televisore quando un dispositivo di rete accede per la prima volta allo stesso.
	Nome Renderer	Consente di impostare il nome del televisore da visualizzare nel controller.

Istallazione degli accessori (staffa per il montaggio a parete)

Ai Clienti:

Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l'installazione del televisore da rivenditori Sony o distributori autorizzati. Non cercare di installare il televisore da soli.

Ai rivenditori e distributori Sony:

Prestare particolare attenzione alle misure di sicurezza durante l'installazione, manutenzione periodica e revisione del presente prodotto.

Il televisore si può installare utilizzando la SU-WL500 staffa per l'installazione a parete (venduta separatamente).

• Prendere come riferimento le Istruzioni fornite con la staffa per il montaggio a parete per effettuare l'installazione correttamente.
• Fare riferimento a “Rimozione del supporto da tavolo dal televisore” (pagina 7).
• Fare riferimento a “Tabella delle dimensioni per l'installazione del televisore” (pagina 46).
• Fare riferimento a “Schema/tabella della posizione delle viti e del gancio” (pagina 47).

- Collocare il televisore sul supporto da tavolo, mentre si fissa il gancio di montaggio.

Foro quadrato Gancio di montaggio Vite (+PSW 6 × 16)

Per l'installazione di questo prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro per sostenere il peso del televisore. Affidare il lavoro di collocazione di questo prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l'attenzione necessaria alla sicurezza durante l'installazione. Sony non assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un'installazione scorretta.

Tabella delle dimensioni per l'installazione del televisore

Punto centrale dello schermo

Unità: cm

Nome del modello	Dimensioni dello schermo		Dimensioni del centro dello schermo	Lunghezza per ogni angolo di montaggio
				Angolo (0°)		Angolo (20°)
	A	B	C	D	E	F	G	H
KDL-52V55/56xx	126,2	82,2	3,9	47,8	16,9	40,7	77,8	51,5
KDL-52W55xx	126,2	82,3	3,9	47,8	16,9	40,9	77,8	51,5
KDL-46V55/56xx	112,3	72,3	8,4	47,1	15,0	35,8	68,5	50,2
KDL-46W55/57xx	112,3	72,5	8,4	47,1	15,0	35,9	68,6	50,3
KDL-46WE5	112,3	72,5	8,4	47,1	16,7	37,6	68,6	50,9
KDL-40V55/56xx	98,7	63,6	12,2	46,3	14,7	32,8	60,4	49,3
KDL-40W55/57xx	98,7	63,8	12,2	46,3	14,7	33,0	60,4	49,3
KDL-40WE5	98,7	63,8	12,2	46,3	16,4	34,7	60,4	49,9
KDL-40E55xx	101,6	64,3	12,2	45,1	14,8	33,8	61,1	48,5
KDL-37V55/56xx	91,7	60,0	14,0	46,3	14,5	31,4	57,0	49,3
KDL-37W55/57xx	91,7	60,2	14,0	46,3	14,5	31,6	57,0	49,3
KDL-32V55/56xx	79,8	53,6	17,2	46,3	14,3	29,1	51,1	49,2
KDL-32W55/57xx	79,8	53,7	17,2	46,3	14,3	29,2	51,1	49,2
KDL-32E55xx	82,7	53,9	17,2	45,1	14,5	29,9	51,3	48,3

I numeri nella tabella sopra possono essere leggermente diversi a seconda dell'installazione.

ATTENZIONE

Il muro su cui verrà installato il televisore dovrà essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore stesso. Fare riferimento a “Caratteristiche tecniche” (pagina 48) per conoscerne il peso.

Schema/tabella della posizione delle viti e del gancio

Nome del modello	Posizione delle viti	Posizione del gancio
KDL-52V55/56xx	d, g	b
KDL-52W55xx	d, g	b
KDL-46V55/56xx	d, g	b
KDL-46W55/57xx	d, g	b
KDL-46WE5	d, g	b
KDL-40V55/56xx	d, g	b
KDL-40W55/57xx	d, g	b
KDL-40WE5	d, g	b
KDL-40E55xx	d, g	b
KDL-37V55/56xx	d, g	b
KDL-37W55/57xx	d, g	b
KDL-32V55/56xx	e, g	c
KDL-32W55/57xx	e, g	c
KDL-32E55xx	e, g	c

Posizione delle viti

Quando si installa il gancio di montaggio sul televisore

Posizione del gancio

Quando si installa il televisore sulla staffa della base.

d e f g h j

a b c 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Caratteristiche tecniche

Sistema
Sistema pannello	Pannello LCD (Display Cristalli Liquidi)
Sistema televisivo	Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, IDigitale: DVB-T/DVB-C
Sistema Colore/Video	Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video) Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Copertura dei canali	Analogico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitale: VHF/UHF
Uscita audio	10 W + 10 W
Jack di entrata/uscita
Cavo antenna	Terminale esterno 75 ohm per VHF/UHF
	connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
	Connettore scart a 21 pin (standard CENELEC) per ingresso di segnali audio/video, ingresso RGB e uscita audio/video selezionabile.
COMPONENT IN	Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohm, 0,3V sincron negativa/Pb/Cb: 0,7 Vp-p, 75 ohm/Pr/Cr: 0,7 Vp-p, 75 ohm
COMPONENT IN	Ingresso audio (connettori fono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalIngresso audio analogico (mini-jack) (solo HDMI IN1)Ingresso PC (pagina 50)
AV3	Ingresso video (connettore fono)
AV3	Ingresso audio (connettori fono)
DIGITAL AUDIO OUT (OPTICAL)	Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
	Uscita audio (connettori fono)
PC IN	Ingresso PC (15-pin D-sub) (pagina 50)G: 0,7 Vp-p, 75 ohm, non Sincron su Verde/B: 0,7 Vp-p, 75 ohm/R: 0,7 Vp-p, 75 ohm/HD: 1-5 Vp-p/VD: 1-5 Vp-pIngresso audio del PC (minijack)
	Porta USB
	Connettore cuffia
	Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
LAN	Connettore 10BASE-T/100BASE-TX (A seconda del sistema operativo della rete, la velocità di connessione può variare. Il livello di comunicazione e la qualità di comunicazione 10BASE-T/100BASE-TX non sono garantiti per questo televisore.)

Nome del modello		KDL-52V55/56xx, 52W55xx	KDL-46V55/56xx, 46W55/57xx, 46WE5	KDL-40V55/56xx, 40W55/57xx, 40WE5, 40E55xx	KDL-37V55/56xx, 37W55/57xx	KDL-32V55/56xx, 32W55/57xx, 32E55xx
Alimentazione e altro
Requisiti di alimentazione		220 V – 240 V AC, 50 Hz
Dimensioni dello schermo (misurate in diagonale)		52 pollici / circa 132 cm	46 pollici / circa 117 cm	40 pollici / circa 102 cm	37 pollici / circa 94 cm	32 pollici / circa 81 cm
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza assorbita	in modalità “Casa”/ “Standard”	195 W (KDL-52V55/56xx) 199 W (KDL-52W55xx)	162 W (KDL-46V55/56xx) 172 W (KDL-46W55/57xx) 98 W (KDL-46WE5)	137 W (KDL-40V55/56xx) 131 W (KDL-40W55/57xx, 40E55xx) 88 W (KDL-40WE5)	132 W (KDL-37V55/56xx) 140 W (KDL-37W55/57xx)	89 W (KDL-32V55/56xx) 81 W (KDL-32W55/57xx, 32E55xx)
	in modalità “Negozio”/ “Brillante”	257 W (KDL-52V55/56xx) 261 W (KDL-52W55xx)	206 W (KDL-46V55/56xx) 221 W (KDL-46W55/57xx) 141 W (KDL-46WE5)	179 W (KDL-40V55/56xx) 172 W (KDL-40W55/57xx, 40E55xx) 121 W (KDL-40WE5)	169 W (KDL-37V55/56xx) 179 W (KDL-37W55/57xx)	109 W (KDL-32V55/56xx) 99 W (KDL-32W55/57xx, 32E55xx)
Potenza assorbita in modalità standby*		0,17 W (17 W quando “Avvio rapido” è impostato su “Sì”)
Accessori forniti		Vedere “Controllare gli accessori” (pagina 4).
Accessori opzionali	Staffa di montaggio a parete	SU-WL500

Nome del modello	KDL-52V55/56xx, 52W55xx	KDL-46V55/56xx, 46W55/57xx, 46WE5	KDL-40V55/56xx, 40W55/57xx, 40WE5, 40E55xx	KDL-37V55/56xx, 37W55/57xx	KDL-32V55/56xx, 32W55/57xx, 32E55xx
Dimensioni (circa) (1 × h × p)
con Supporto da tavolo	126,2 x 86,9 x 35,8 cm (KDL-52V55/56xx)126,2 x 87,1 x 35,8 cm (KDL-52W55xx)	112,3 x 77,1 x 33,0 cm (KDL-46V55/56xx)112,3 x 77,2 x 33,0 cm (KDL-46W55/57xx, 46WE5)	98,7 x 68,4 x 30,3 cm (KDL-40V55/56xx)98,7 x 68,6 x 30,3 cm (KDL-40W55/57xx, 40WE5)101,6 x 68,0/66,3 (alto/basso) x 30,3 cm (KDL-40E55xx)	91,7 x 64,8 x 30,3 cm (KDL-37V55/56xx)91,7 x 64,9 x 30,3 cm (KDL-37W55/57xx)	79,8 x 58,4 x 25,9 cm (KDL-32V55/56xx)79,8 x 58,5 x 25,9 cm (KDL-32W55/57xx)82,7 x 57,7/55,9 (alto/basso) x 25,9 cm (KDL-32E55xx)
senza Supporto da tavolo	126,2 x 82,2 x 11,5 cm (KDL-52V55/56xx)126,2 x 82,3 x 11,5 cm (KDL-52W55xx)	112,3 x 72,3 x 9,6 cm (KDL-46V55/56xx)112,3 x 72,5 x 9,6 cm (KDL-46W55/57xx)112,3 x 72,5 x 10,7 cm (KDL-46WE5)	98,7 x 63,6 x 9,3 cm (KDL-40V55/56xx)98,7 x 63,8 x 9,3 cm (KDL-40W55/57xx)98,7 x 63,8 x 10,4 cm (KDL-40WE5)101,6 x 64,3 x 9,8 cm (KDL-40E55xx)	91,7 x 60,0 x 9,1 cm (KDL-37V55/56xx)91,7 x 60,2 x 9,1 cm (KDL-37W55/57xx)	79,8 x 53,6 x 8,9 cm (KDL-32V55/56xx)79,8 x 53,7 x 8,9 cm (KDL-32W55/57xx)82,7 x 53,9 x 9,4 cm (KDL-32E55xx)
Peso (circa)
con Supporto da tavolo	35,0 kg (KDL-52V55/56xx)35,5 kg (KDL-52W55xx)	27,0 kg (KDL-46V55/56xx)27,5 kg (KDL-46W55/57xx, 46WE5)	20,5 kg (KDL-40V55/56xx, 40E55xx)21,0 kg (KDL-40W55/57xx, 40WE5)	18,0 kg (KDL-37V55/56xx)18,5 kg (KDL-37W55/57xx)	14,5 kg (KDL-32V55/56xx, 32E55xx)15,0 kg (KDL-32W55/57xx)
senza Supporto da tavolo	30,5 kg (KDL-52V55/56xx)31,0 kg (KDL-52W55xx)	23,5 kg (KDL-46V55/56xx)24,0 kg (KDL-46W55/57xx, 46WE5)	17,5 kg (KDL-40V55/56xx)18,0 kg (KDL-40W55/57xx, 40WE5, 40E55xx)	15,0 kg (KDL-37V55/56xx)15,5 kg (KDL-37W55/57xx)	12,0 kg (KDL-32V55/56xx)12,5 kg (KDL-32W55/57xx, 32E55xx)

*Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore. Design e specifiche sono soggetti a modifiche senza preavviso.

Schema di riferimento segnali di ingresso computer per →PC e HDMI IN 1, 2, 3, 4

Risoluzione				Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Standard
Segnali	Orizzontale (Pixel)	×	Verticale (Linea)
VGA	640	×	480	31,5	60	VESA
	640	×	480	37,5	75	VESA
	720	×	400	31,5	70	VESA
SVGA	800	×	600	37,9	60	VESA
	800	×	600	46,9	75	VESA
XGA	1024	×	768	48,4	60	VESA
	1024	×	768	56,5	70	VESA
	1024	×	768	60,0	75	VESA
WXGA	1280	×	720	45,0	60	EIA
	1280	×	768	47,4	60	VESA
	1280	×	768	47,8	60	VESA
	1280	×	960	60,0	60	VESA
	1360	×	768	47,7	60	VESA
SXGA	1280	×	1024	64,0	60	VESA
HDTV	1920	×	1080	66,6	60	VESA*
	1920	×	1080	67,5	60	EIA*

* Quando il formato 1080p viene applicato all'ingresso HDMI, verrà trattato come un formato video e non come un formato PC. Ciò influenza le impostazioni del menu “Impostazioni video” e del menu “Controllo Schermo”.
Per vedere il contenuto del PC, impostare “Formato Schermo” su “Wide” e “Area Schermo” su “Pixel pieno”.

• L'ingresso PC di questo televisore non supporta il sincronismo sul verde o il siconismo composito.
• L'ingresso PC di questo televisore non supporta segnali interallacciati.
• Per ottenere la migliore qualità di immagine si consiglia di utilizzare i segnali nel grafico sopra con una frequenza verticale di 60 Hz (grassetto).

Ricerca guasti

Verificare se l'indicatore ⏻ (standby) lampeggia in rosso.

Quando l'indicatore ⏻ (standby) lampeggia

La funzione di autodiagnostica è attivata.

1 Annotare quante volte l'indicatore ⏻ (standby) lampeggia tra ogni interruzione di due secondi. Per esempio, l'indicatore lampeggia tre volte, quindi c'è una sospensione di due secondi, seguita da altri tre lampeggi.
2 Premere ⏻ sul televisore per spegnerlo, scollegare il cavo di alimentazione e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).

Quando l'indicatore ⏻ (standby) non lampeggia

1 Controllare gli elementi indicati nella tabella sottostante.
2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Condizione	Spiegazione/Soluzione
Immagine
Assenza di immagine(schermo scuro) e assenza diaudio.	Controllare il collegamento dell'antenna/del cavo.Collegare il televisore alla rete di alimentazione, e premere ⊙ sultelevisore.Qualora l'indicatore ⊙ (standby) si accenda in rosso, premere I/∅.
Assenza di immagine o diinformazioni menudall'apparecchiatura collegataal connettore scart sulloschermo.	Premere ➔ per visualizzare l'elenco degli ingressi, quindi selezionarel'ingresso desiderato.Controllare il collegamento tra l'apparecchiatura opzionale e iltelevisore.
Appaiono delle immaginidoppie o ombre	Controllare il collegamento dell'antenna/del cavo.Controllare l'ubicazione e il direzionamento dell'antenna.
Sullo schermo compaionosolo effetto neve e rumore.	Controllare che l'antenna non sia rotta o piegata.Controllare che la durata dell'antenna non sia giunta al termine (3-5 anniin caso di uso normale, 1-2 anni in zone di mare).
Immagine con disturbi visivi oaudio durante lavisualizzazione di un canaletelevisivo.	Regolare “AFT” (Sintonizzazione automatica di precisione) per ottenereuna migliore ricezione dell'immagine (pagina 42).
Sullo schermo compaiono deipuntini neri e/o luminosi.	Lo schermo è costituito da pixel. Eventuali puntini neri e/o luminosi(pixel) sullo schermo non denotano un malfunzionamento.
I contorni dell'immagine sonodistorti.	Selezionare “Standard” o “No” in “Motionflow” (pagina 35) (tranne peri modelli KDL-52V55/56xx, 46V55/56xx, 40V55/56xx, 37V55/56xx,32V55/56xx).Cambiare le impostazioni attuali di “Modalità Film” con altreimpostazioni (pagina 35).
L'immagine non appare acolori.	Selezionare “Ripristino” (pagina 34).
L'immagine provenientedall'apparecchiatura collegataalle prese ➔COMPONENTIN non viene visualizzata acolori, o viene visualizzatacon colori irregolari.	Verificare il collegamento delle prese ➔COMPONENT IN econtrollare che i connettori siano saldamente inseriti nelle rispettiveprese.
Assenza di immagine dall'apparecchiatura collegata al televisore.	Accendere l'apparecchiatura collegata.Controllare la connessione del cavo.Premere ➔ per visualizzare l'elenco degli ingressi, quindi selezionare l'ingresso desiderato.Inserire correttamente la scheda di memoria o altri dispositivi di salvataggio nella fotocamera digitale.Utilizzare una scheda di memoria o altri dispositivi di salvataggio per la fotocamera digitale che siano stati formattati in base al manuale delle istruzioni fornito con la fotocamera digitale.Il funzionamento non è garantito con tutti i dispositivi USB. Inoltre, il funzionamento può variare a seconda delle caratteristiche del dispositivo USB e del video che viene riprodotto.
Non è possibile selezionare l'apparecchiatura collegata nel Menu Home oppure non si può cambiare l'ingresso.	Controllare la connessione del cavo.Impostare il server affinché venga visualizzato nel Menu Home (pagina 31).
Suono
L'immagine è buona, ma l'audio è assente.	Premere △+/- o ☐ (esclusione audio).Verificare se “Altoparlante” è impostato su “Altoparlante TV” (pagina 38). Quando si utilizza un ingresso HDMI con CD Super Audio o DVD-Audio, DIGITAL AUDIO OUT (OPTICAL) potrebbe non emettere segnali audio.
Canali
Non è possibile selezionare il canale desiderato.	Passare dalla modalità digitale a quella analogica o viceversa e selezionare il canale digitale/analogico desiderato.
Alcuni canali sono vuoti.	Il canale viene utilizzato solo per codificato/abbonamento. Abbonarsi a un servizio televisivo a pagamento.Il canale viene utilizzato solo per i dati (immagine e audio assenti).Rivolgersi all'emittente televisiva per i dettagli della trasmissione.
Non si possono visualizzare i canali digitali.	Rivolgersi a un installatore locale per verificare se sono disponibili trasmissioni digitali nella zona.Procurarsi un'antenna più potente.
Rete domestica
La diagnosi di connessione indica un guasto.	Verificare le connessioniUtilizzare un cavo di rete non incrociato.Verificare che il cavo sia saldamente connesso.Controllare la connessione tra il televisore e il router.Controllare le impostazioniCambiare l'indirizzo IP per il server DNS (“Controllare la connessione di rete” (pagina 31)) e prendere in considerazione quanto segue.-Contattare il proprio provider di servizi Internet.-Specificare l'indirizzo IP del router se non si conosce la DNS del provider di servizi Internet.
Impossibile trovare il server, non si può recuperare un elenco e la riproduzione non funziona.	Una volta modificate le impostazioni del server, spegnere il televisore e riaccenderlo premendo ⏻ sul televisore.Eseguire “Diagnostica server” (pagina 31).Quando si usa un PC come serverVerificare che il PC sia acceso. Non spegnere il PC durante l'accesso.Se sul PC è installato del software di sicurezza, assicurarsi di consentire le connessioni da dispositivi esterni. Per i dettagli, consultare il manuale fornito con il software di sicurezza.Il carico sul PC potrebbe essere troppo elevato o l'applicazione del server potrebbe diventare instabile. Provare quanto segue:-Arrestare l'applicazione del server e riavviare.-Riavviare il PC.-Ridurre il numero di applicazioni attive nel PC.-Ridurre la quantità di contenuto.
Le modifiche sul server non vengono applicate o il contenuto visualizzato è diverso dal contenuto del server.	A volte le modifiche non vengono applicate sui display del televisore anche se del contenuto è stato aggiunto e/o cancellato dal server. Se ciò accade, provare a risalire di un livello e cercare di aprire la cartella o il server di nuovo.
I file di foto, musica e/o video non appaiono o non vengono visualizzate le icone.	Controllo preliminareVerificare che l'apparecchiatura collegata supporti DLNA.Il funzionamento non è garantito con tutti i server. Inoltre, il funzionamento può variare a seconda delle caratteristiche del server e del contenuto in questione.Accendere l'apparecchiatura collegata.Verificare le connessioniVerificare che il cavo di rete e/o il cavo di alimentazione del server non si sia scollegato.Controllare le impostazioniVerificare che il dispositivo connesso sia registrato sotto “Impostazioni visualizzazione server” (pagina 31).Verificare che il server sia configurato correttamente.Verificare che il dispositivo selezionato sia collegato alla rete e vi si possa accedere.Se “Impostazioni indirizzi IP” in “Rete” sotto “Impostazioni di rete” è impostato su “DHCP (DNS automatico)” o “DHCP (DNS manuale)”, ci potrebbe voler del tempo per riconoscere i dispositivi in caso di assenza di un server DHCP. Eseguire “Diagnostica server” (pagina 31).
Il televisore non viene trovato da un dispositivo compatibile con il renderer (il controller).	Verificare le connessioniVerificare che il cavo di rete e/o il cavo di alimentazione del server non si siano scollegati.Controllare le impostazioniVerificare se “Funzione Renderer” sia attivato (pagina 44).Verificare che il dispositivo connesso sia registrato sotto “Controllo di accesso al Renderer” (pagina 44).
Appaiono solo poche icone in "Rete" nel Menu Home.	Ciò è normale quando non è presente una connessione a internet. Si possono utilizzare senza problemi tre Widget pre-installati. Per poter accedere a più Widget, verificare che il cavo LAN e/o il cavo di alimentazione del router /modem non siano scollegati. (*)
Avete utilizzato dei Widget registrati, ma ora alcuni contenuti non appariranno nei Widget.	Verificare che il cavo LAN e/o il cavo di alimentazione del router / modem non siano scollegati. (*)È possibile che il server del Provider del Widget sia fuori servizio. Provare ad utilizzare il Widget più tardi. (*)Per il collegamento a internet, è necessario che il proprio router/modem sia stato precedentemente impostato in maniera adeguata. Vogliate contattare il vostro Provider di Servizi Internet per le impostazioni del router/modem.
Generico
L'alimentazione del televisore non si può accendere.	Verificare se ENERGY SAVING SWITCH è (pagina 10) (solo KDL-46WE5/40WE5).
Immagine e/o audio distorti	Tenere il televisore lontano da fonti di rumore quali autovetture, motocicli, asciugacapelli o apparecchiature ottiche.Durante l'installazione delle apparecchiature opzionali, lasciare spazio tra queste e il televisore.Controllare il collegamento dell'antenna/del cavo.Tenere il cavo televisivo dell'antenna/del cavo lontano da altri cavi di connessione.
Il televisore si spegne automaticamente (passa automaticamente alla modalità standby).	· Verificare se “Timer Spegnimento” è attivato, o confermare l'impostazione “Durata” di “Avvio timer” (pagina 33).· Verificare se “Standby TV per inattività” sia attivato (pagina 33).· Verificare se “Sensore di presenza” sia attivato (pagina 33).· Qualora non venga ricevuto alcun segnale o non si effettui nessuna operazione in modalità televisore per 30 minuti, il televisore si pone automaticamente in modalità standby.
Il televisore si accende automaticamente.	· Verificare se “Avvio timer” sia attivato (pagina 33).
Impossibile selezionare alcune fonti di ingresso.	· Selezionare “Impostazione AV” e disattivare l'impostazione “Salta” per la fonte di ingresso (pagina 39).
Il telecomando non funziona.	· Sostituire le batterie.
Appare una lista di programmi tv vuota nel sistema GUIDE Plus+	· Controllare il collegamento dell'antenna/del cavo.· Il cablaggio e l'impostazione sono corretti, ma il Sistema GUIDE Plus+ non è rimasto collegato abbastanza tempo per ricevere i dati dei programmi TV. Lasciare la TV in “STANDBY” durante la notte (24 ore) o utilizzare “Scaricamento dati manuale” (pagina 19).· Vi trovate in un paese/regione in cui non è ancora disponibile il Sistema GUIDE Plus+. Verificare l'elenco dei paesi per vedere se ci si trova in una zona in cui è supportato.http://www.europe.guideplus.com/
L'apparecchiatura HDMI non compare in “Elenco Dispositivi HDMI”.	· Verificare che l'apparecchiatura sia compatibile con Controllo per HDMI.
Non è possibile selezionare “No” in “Controllo per HDMI”.	· Se avete collegato un sistema audio compatibile con Controllo per HDMI, non potrete selezionare “No” in questo menu. Se si desidera modificare l'uscita audio all'altoparlante del televisore, selezionare “Altoparlante TV” nel menu “Altoparlante” (pagina 38).
Non tutti i canali sono preselezionati per il cavo.	· Visitare il sito web dell'assistenza per informazioni sui fornitori di servizi via cavo.http://support.sony-europe.com/TV/DVBC/

Indice

Numerici

14:9 16

4:3 16

4:3 Predefinito 37

A-G

Acuti 36

AFT 42

Aggiornamento Automatico

dell'Orologio 33

Aggiornamento sistema 33

Aggiungi a presentaz. 30

Altoparlante 38

Ampiezza Verticale 37

Annulla Timer 20

AppliCast 29

Area Schermo 37

Auto Formato 37

Auto Preselezione solo canali analogici 40

Autolimitatore di luminosità 35

Avvio Automatico 40

Avvio rapido 39

Avvio timer 33

Bassi 36

Batterie, inserimento nel

telecomando 4

Bianco Brillante 35

Bilanciamento 36

Blocco Programmi 43

Booster Audio 37

BRAVIA Sync 27

Canali

Salta 42

selezione 15

Caratteristiche tecniche 48

Codice PIN 43

Collegamento

Apparecchiature opzionali 22

di un'antenna 5

Rete 28

Set Top Box/registratore 5

Colore 34

Colore Brillante 35

Conferma 42

Connessione di rete 30

Contrasto 34

Controllo di accesso al Renderer 44

Controllo per HDMI 27, 40

Controllo Schermo

per ingressi diversi da un PC 37 per ingresso PC 38

Cornice 25

Correzione Nero 35

Cuffie

Collegamento 23

Impostazioni cuffie 38

Destin. Ingressi

Controllo Schermo 37

Immagine 34

Suono 36

Diagnostica Server 44

Doppio Audio 37

Durata 26

Eco 33

Elenco categorie 20

Elenco preferiti 21

Enfasi vocale 36

EPG (Guida di Programmazione

Elettronica Digitale) 20

Fase 38

Fast Text 15

Filtro Audio 42

Formato Schermo 16, 37, 38

Foto 25, 29

GPS 26

Funzione Renderer 44

Gamma 35

Gestione Energia PC 34

GUIDE Plus+ 17

H-Q

Immagine 34

Immagine intelligente 41

Impost. avanzate 35

Impostazione 39

Impostazione Analogica 40

Impostazione audio 42

Impostazione AV 39

Impostazione Digitale 42

Impostazione HDMI 40

Impostazione iniziale 6

Impostazione Modulo CA 44

Impostazione Preferiti 40

Impostazione Renderer 44

Impostazione sottotitoli 42

Impostazione Tecnica 43

Impostazioni audio 38

Impostazioni di fabbrica 40

Impostazioni di rete 44

Impostazioni video 38

Impostazioni visualizzazione

server 31, 44

Indicatore alimentazione (I) 14

Indicatore Immagine Assente (☒) 14

Indicatore standby (⏻) 14

Indicatore Timer (💡) 14

Informazioni prodotto 40

Ingresso AV2 39

Installazione degli accessori 45

Interruttore alimentazione (⏻) 10

Lingua 40

LNA 42, 43

Luminosità 34

Manuale di istruzioni 33

Modalità Audio 36

Modalità Film 35

Modalità Immagine 34

Motionflow 35

Musica 25, 29

Nitidezza 35

Nome 42

Nome Programmi 41

Offset volume 36

Ordinamento Programmi 41

Orologio/Timer 33

Ottimizzazione audio 36

PAP 24

PIP 24

Pitch 38

Preselezione Digitale Automatica solo canali digitali 42

Programmazione Manuale 41

Promemoria 18, 20

Pulsanti/indicatori TV 10

R-Z

Radio Display 43

Regolazione Automatica 38

Renderer 30

Reset

Eco 33

Immagine 34

Impostazioni PC 38

Suono 36

Rete 44

Collegamento 28

Retroillum. 34

Ricerca guasti 51

Riduz. Rumore 35

Riduz. Rumore MPEG 35

Risparmio Energia 33

Salta 42

SCENA 11

Sens. Luce Amb 14

Sens. Luce Amb. 34

Sensore di presenza 14, 33

Sintonia Digitale 42

Sistema colore 38

Smart 16

Spostamento Orizz. 37, 38

Standby TV per inattività 33

Suggerimenti BRAVIA 33

Suono 36

Surround 36

Tasto funz. diretta 40

Telecomando 10

Timer Spegnimento 33

Tinta 34

USB Auto Start 39

Uscita audio 38

Uscita AV2 39

Uscita ottica 38

Video 25, 29

Visualizz. Elenco Programmi 40

Visualizza mappa 26

posizione sulla mappa 26

Volume Autom. 36

Wide 16

XMB^TM (XrossMediaBar) 32

Zoom 16

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.1995 n.548. Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A. al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e precisamente:

BANDE DI FREQUENZA

1. Bande di frequenza:

Low VHF	E2 - C	Freq. da 48,25 a 82,25 MHz Compreso Canale C
	S01 - S2	Freq. da 69,25 a 112,25 MHz
	S3 - S10	Freq. da 119,25 a 168,25 MHz
High VHF	E5 - E12	Freq. da 175,25 a 224,25 MHz
	S11 - S20	Freq. da 231,25 a 294,25 MHz
Hyperband	S21 - S36	Freq. da 303,25 a 423,25 MHz
	S37 - S41	Freq. da 431,25 a 463,25 MHz
UHF	E21- E69	Freq. da 471,25 a 855,25 MHz

1. Frequenza intermedia:

Multi - Standard	FI-Video:	38,9 MHz
	FI-Audio I:	33,4 MHz
	FI-Audio II:	33,16 MHz

1. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.
