| Tipo di prodotto | Cappa da cucina a parete |
| Marca | Hoover |
| Modello | HDSV685B |
| Alimentazione | 220-240 V ~ 50/60 Hz |
| Dimensioni (L x P x A) | 60 cm x 50 cm x 45 cm (circa) |
| Peso | 14 kg (circa) |
| Diametro condotto di evacuazione | 150 mm |
| Altezza di installazione consigliata | 65-75 cm sopra il piano cottura |
| Numero di velocità | 3 velocità + booster |
| Illuminazione | LED 1,5 W (max.) |
| Tipo di filtrazione | Filtro antigrasso metallico + filtro a carbone attivo (ricircolo) |
| Pulizia filtro antigrasso | Ogni mese in lavastoviglie o a mano |
| Sostituzione filtro a carbone | Almeno una volta all'anno |
| Funzioni speciali | Timer rapido, spegnimento automatico, modalità standby |
| Materiale | Vetro temperato, acciaio inossidabile |
| Installazione | Evacuazione esterna o ricircolo |
| Grado di protezione | IPX4 (circa) |
| Livello sonoro | 55-65 dB (circa) a seconda della velocità |
| Risoluzione dei problemi | Consultare il manuale per i codici di errore |
Domande frequenti - HDSV685B HOOVER
Domande degli utenti su HDSV685B HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HDSV685B - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HDSV685B del marchio HOOVER.
MANUALE UTENTE HDSV685B HOOVER
PRECAUZIONI DI SICUREZZA 32
ELENCO COMPONENTI 33
INSTALLAZIONE (scarico esterno) 35
INSTALLAZIONE (ricircolo) 39
DESCRIZIONE DEI COMPONENTI 40
FUNZIONI 41
MANUTENZIONE 42
COSA FARE IN CASO DI PROBLEMI 42
SERVIZIO ASSISTENZA CLIENTI 43
CONFORMITA'ALLEDIRTTIVE 44
PROTEZIONE DELL'AMBIENTE 45
Grazie per averere scelto esta cappa.
Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.
Per poter utilizzato il prodotto in maniera corretta e sicura, prima dell'infallazione e dell'utilizzo, La preghiamo di leggere attendamente il manuale di istruzione.
La cappa è realizata con materiali di alta qualità e con un design aerodinamico.
E dotata di un motore elettrico ad elevata potenza e di un ventilatore, che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da unhetto antigrasso e da una facile installmentazione.
CE,si dich
Inserendo la marcatura su quello prodotto , si dichiarare, sotto la propria responsabilità, la conformità a tutti la sicurezza europea, la salute e requisiti ambientali stabiliti alla legislazione di quello prodotto.
PRECAUZIONI DI SICUREZZA
Non lasciare utilizzare il prodotto ai bambini
[2] Questo elettrodomestico (la cappa) è progettata esclusivamente per uso domestico, non è adatta per barbecue, rosticcerie ed altri scopi commerciali.
La cappa ed il suochio dovrebbero essere lavati regolarmente in maniera tale da mantenerli in condizione di operare efficienmente.
Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.
Vietata la cottura direttamente dal fornello a gas.
Si prega di mantenere l'ambiente cucina in buone condizioni
Prima di connettere quello strumento, controllare che il cavo di fornitura energia non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.
Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad appearecchi a gas o ad altri combustibili.
L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da appearecchi a gas o ad altri combustibili.
Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.
- Questo appearecchio non è destinato all'utilizzo da parte di persona (inclusi bambini) con disponà fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsable della loro sicurezza.
I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale appearecchio.
Non provocare fiamme libero al di sotto della cappa.
La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.
Pericolo Scossa Elettrica
Collegare l'apparecchio solamente in una presa a terra. In caso di dubbio chiedere il parere di un technician qualificato.
Il mancato rispetto di queste istruzioni cui provocare morte, incendio e scosse elettriche.
Elenco componenti per l'installazione standard
| Descrizione | Illustrazione | Qtà | |
| Cappa | 1 | ||
| Camino superiore | 1 | ||
| Camino inferiore | 1 | ||
| Supporto Camino Inferiore | 1 | ||
| Supporto Camino Superiore | 1 | ||
| Hanging Board | 1 | ||
| Fisher | 9 | ||
| Viti ST4.0×30 | 9 | ||
| D7.2 Viti ST4.0×8 | 2 | ||
INSTALLAZIONE a parete (scarico esterno)

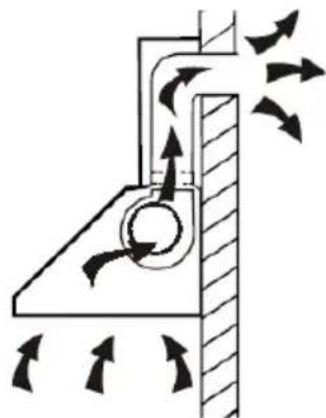

Se dispone di uno scarico per l'evacuazione dell'aria verso l'esterno l'esterno, la Sua cappa può essere collegata, come nelle immagine sosto riportata, per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con diametro interno di 150mm)
- Prima che l'installazione sia completeness, non collegare la spina di alimentazione alla presa di corrente.
2 La cappa deve essere posizionata ad una distance di 65 - 75 cm,.)..

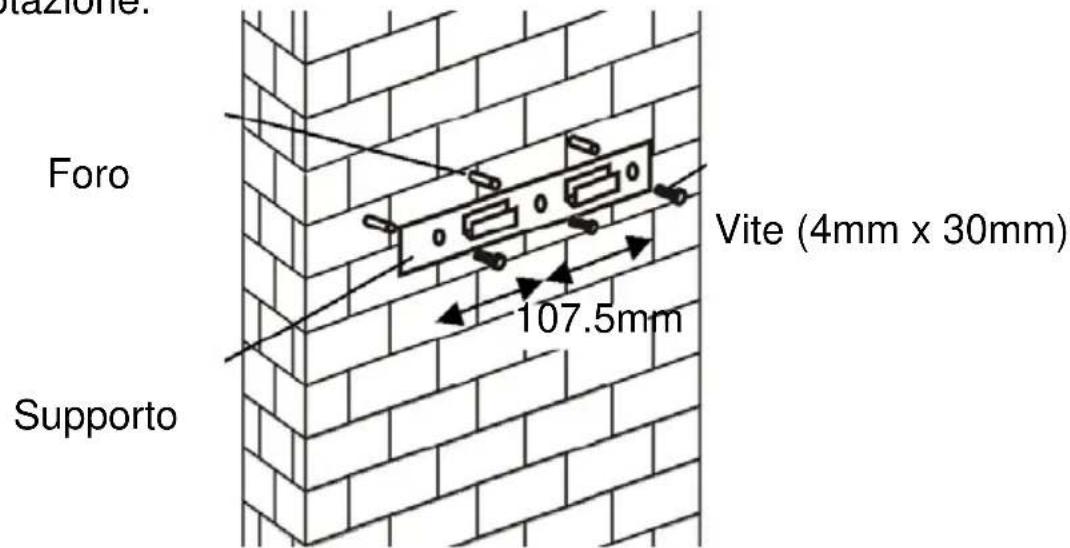

- Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.
- Sollevare la cappa ed appenderla al supporto
- Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come lostrato nella figura sottostante

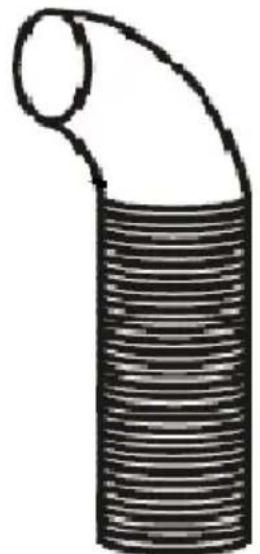

Tubo di evacuazione
Cappa
6.
i. Posizione are il vetro in posizione appropriata sulla parte superiore della cappa.
ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

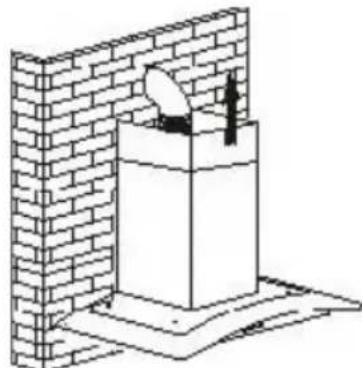

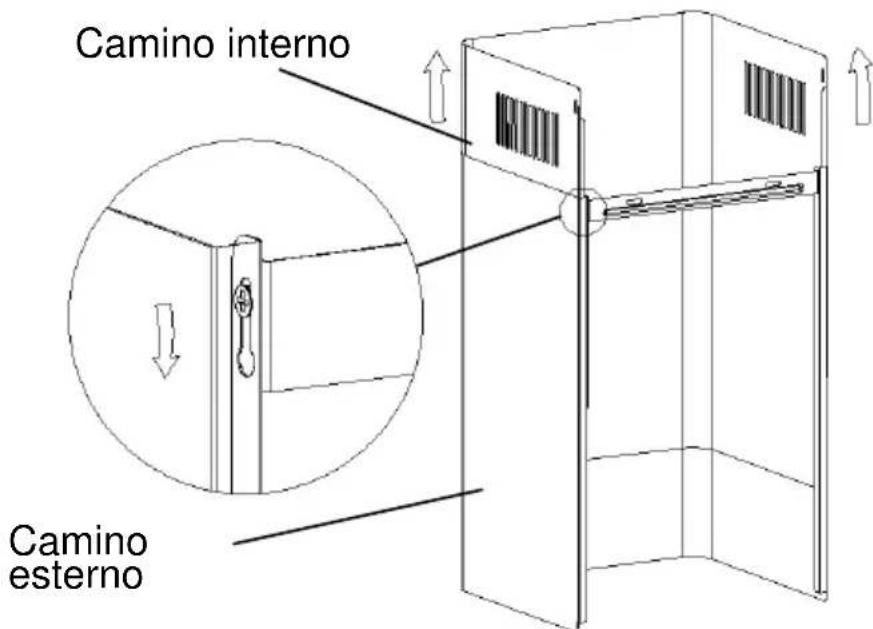

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.
ii. Fare scorrere il camino per aggiarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come molto nella figura sottostante.
7.
i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.
ii. Allineare il camino nell'unità e fissarlo con le due viti.
INSTALLAZIONE (Ricircolo)
Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico non è richiesto.
L'installazione è simile a quella mostrata nella sezione "INSTALLAZIONE (SCARICO ESTERNO)".
Il filtrlo al carbone attivo più essere utilizzato per eliminare gli odori. Per installare il filtrlo al carbone attivo, bisogna prima rimuovere il filtrlo anti-grasso premendo il gancio di sblocco.

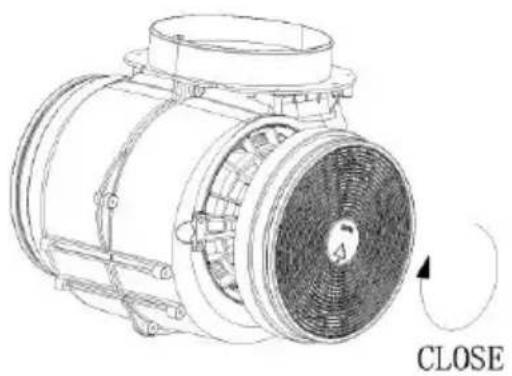

Inserire ilhetto carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa casa sull'alto lato.
NOTE:
o Assicurarsi che ilhetto sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.
o Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.
DESCRIZIONE DEL COMPONENTI
FUNZIONI
Pulsante Bassa Velocità 1
E' utilizes per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.
Pulsante Media Velocità 2
E' adatto per la ventilazione durante operazioni standardi cottura.
Pulsante Alta Velocità 3
Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.
Pulsante Illuminazione
NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionera con la velocità maggiore.
①
1
2
3
Il pulsante ON / OFF ①
Tenere premuto 1-2 secondi per accendere / specnere la cappa.
Pulsante Bassa Velocità 1
E' utilizeszato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporte molto vapore.
Pulsante Media Velocità 2
E' adatto per la ventilazione durante operazioni standardi cottura.
Pulsante Alta Velocità 3
Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.
Pulsante Illuminazione
Premere brevamente il pulsante del timer / luce per accendere o spegnere la luce.
Quick Timer
Tenere premuto il tasto timer / luce per 2-3 secondi per accendere il quick timer.
Il pulsante di velocità di lavoro diventerà lampeggiante, il timer rapido durera per 5 secondi.
Quando il conto alla rovescia finale, si udiranno alcuni "beep" per 5 secondi.
Per annullare il quick timer, premere nuovamente il tasting / luce o premere il pulsante ON / OFF.
MODALITA STANDBY
Dopo la spina in, tutte le lui, ilsystema in STANDBY.
Pulsante a bassa velocità
la cucina che non ha molto a vapore.
2 Pulsante media velocità
la velocità del flusso d'aria è ideale per la ventilazione in funzione standard di cottura.
3 Pulsante ad alta velocità
Quando l'alta densità del fumo o vapore prodotto, premere il pulsante ad alta velocità per la ventilazione alltamente efficace.
Pulsante booster
Premere quello pulsante per entrare nella più alta velocità e di nuovo per speggner il motore.
Pulsante light
MANUTENZIONE
Prima di procedere con la pulizia spegnere l'unità e staccare la spina.
I. Pulizia Regolare
Utilizzato uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzato spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.
II. Pulizia Mensile dei Filtri
IMPORTANTE: pulire I filtri agli mese può prevenire i rischi d'incendio.
I filtri accumulano grasso, fumo e polvere...... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.
III. Pulizia Annuale dei Filtri Carbone
Applicabile SOLAMENTE ad unità installate a ricircolo.
Questo fatto intrappola gli odori e delve essere sostituito almeno una volta agli anni a seconda della frequenza d'uso della cappa.
IV. Cambiare una lampadina
Svitare le viti dal vetro e rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita, L'impianto in cui è posizionata è illustrato nella sezione qui sotto.
Rimuovere il collegamento elettrico e estrarre il portalampada alla cappa. Importante: non è possibile cancellare solamente le lampadine, è necessario sostituire ancche il circuito elettrico e il contentatore delle lampadine. (LED light: MAX 1.5W)
Inserire le nuove lampadine, il contentatore ed il circuito elettrico, poi riconnettere il circuito.
Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.
COSA FARE IN CASO DI PROBLEMI
| Problema | Causa | Soluzione |
| Luce accesa ma ventola non funzionante | La ventola è bloccata. | Spagnere l'unità e chiare personale qualificato per la riparazione. |
| Il motore è danneggiato. | ||
| Sia luce che ventola non funzionanti | Lampadina alogena bruciata.. | Rimpiazare la lampadina. |
| Caso elettrico staccato | Rinserire la spina. | |
| Forte vibrazione della cappa | La ventola è danneggiata. | Spagnere l'unità e chiare personale qualificato per la |
| Il motore della ventola non è ben | Spagnere l'unità e chiare personale qualificato per la riparazione. | |
| La cappa non è ben anticorata al supporto. | Staccare l'unità e verificare che I supporti siano nella | |
| Aspirazione non soddisfacente | Distanza eccessiva tra la cappa ed il piano cottura | Riposizione ad una distance di 65-75 cm |
SERVIZIO ASSISTENZA CLIENTI
CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sui certificato inserto nel prodotto ed in base alle provisioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti nella data di segna dal bene.
Cosi come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovra essere da Lei conservato,debitamente compilato, per essere moretro al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciatto dal rivenditore al momento dell'acquisito (bolla di consegna, fattura, scontrino fiscale, alto) sul quale siano indicate il nominativo del rivenditore, la data da consegna, gli estremi identificativi del prodotto ed il prezzo di cessione
Resta pure inteso che, salvo prova contraria, poiché si presumes che i difetti di conformità che si manifestano entro sei mesi nella consegna del bene estessero già tale data, a meno che tale ipotesi sua incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuera sulla addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successive期内o di dicitotto mesi di vigenza della garanzia, sare inverse onere del consumatore che intenda fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti iosti relativi.
ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?
Le ricordiamo inoltré che sullo stesso certificato di garanzia
convenzionale Lei trovera le informazioni ed i documenti necessari
per prolungare la garanzia dell'apparechio sino a 5 anni e cosi,
in caso di guasto, non pagare il dirito fisso di intervenzione a domicilio,
la manodopera ed icambi.
Per qualsiassi informazione necessitate, La preghiamo rivelgersi
al numero Telefonico del Servizio Clienti 199121314.
ANOMALIE E MALFUNZIONAMENT: a chi rivolgersi? Per qualiasi necessità il centro assistenza autorizzato è a sua completeness dispositionsione per fornirLe i chiarimenti necessari; comunique quale il Suo prodotto presenti anomiale o malfunzioni, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Quala il problema dovese persistere,组成部分il“Numero Utile"ippo, sarto: mezzo in contatto direttamente con il NUMERO UTILE Servizio Assistenza Tecnica Autorizzato che opera nella sua zona di Residence. Attenzione, la chiamata è a pagamento; il costo verra comunicato,tramite messaggio vocale, dal Servizio clienti dell'opercatore Telefonico utilizzato.Dettagli sono presenti sul sito internet www.candy.it
MATRICOLA DEL PRODOTTO. Dove si trov?
E' indispensableie che comunichi al Servizio Assistenza Tecnica Autorizzato la siglia del prodotto ed il numero di matricola (16 caratteri che iniziano con la cira 3) che trovera sul certificato di garanzia.
In quello modo Lei potra contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativiosti.
PROTEZIONE DELL'AMBIENTE
Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/EU sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).
I RAEE contengono sua sostenze inquinanti (che possonocisione avee un impatto negativoanche molto pesante sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento,per rimuoverere smaltire in modo sicuro le sostenze inquinanti ed estrarre e riciclare le materie prime.
- i RAEE non vanno mai buttati nella spazzatura indifferenziata;
- i RAEE devono essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche, riciclerie, piattaforme ecologiche...) alleviiti dai Comuni o delle Società di igiene urbana; in molte località vieneanche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.
In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.
