MANUALE UTENTE DYH 9913NA2XS HOOVER

Informazioni Sulla Consegna 143

Consigli di Sicurezza 143

Utilizzo 144

Installazione 145

La Biancheria 145

Ventilazione 146

Installazione 147

Servizio Gias 147

Requisiti Elettrici 147

Regolazione dei Piedini 147

Tutela Dell'ambiente 147

Kit d Montaggio Tubo dScarico: Istruzioni Per il Montaggio 148

Preparazione della Biancheria 149

Preparazione dei Capi 149

Evitare di Asciugare 149

Risparmio Energia 149

Selezione della Biancheria 149

Guida Ad una Corretta Asciugatura 149

Comandi e Spie Di Segnalazione 150

Selezione del Programma 151

Portellone e Filtro 152

Apertura del Portellone 152

Filtro 152

Spia di Pulizia Filtro 152

Vaschetta Dell'acqua 153

Per Togliere La Vaschetta 153

Condensatore 152

Per Togliere II Condensatore 152

Funzionamento 154

Partenza Ritardata 154

Annullamento e Azzeramento del Programma 154

Pulizia e Manutenzione Ordinaria 154

Pulizia Dell'asciugatrice 154

Specifiche Tecniche 154

Ricerca Guasti 155

Servizio Assistenza Clienti 155

Ricambi 155

Servizio Assistenza Gias 155

INTRODUZIONE

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina.

Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Informazioni sulla Consegna

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

• Libretto di istruzioni
• Certificato di garanzia
• Etichetta efficienza energetica

⚠️ Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS.

La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell'apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio.

CONSIGLI DI SICUREZZA

Utilizzo

- Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo.

Evitare che i bambini giochi con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione.

- ATTENZIONE L'uso improprio dell'asciugatrice può provocare rischio di incendio. - Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio:

• aree di ristoro di negozi, uffici o altri ambienti di lavoro;
• negli agriturismo;
• dai clienti di hotel, motel o altre aree residenziali simili;
  -neibed&breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

- Questa macchina è prevista unicamente per uso domestico, ovvero per l'asciugatura di capi e indumenti per la casa.

INTRODUZIONE

CONSIGLI DI SICUREZZA

Utilizzo

• La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d'uso edi installazione.
• Non toccare l'asciugatrice con mani o piedi umidi o bagnati.
• Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina.
• Non consentire ai bambini di giocare con la macchina o con i suoi comandi.
• ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtrononè ignifugo.
• ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie ⚠, quando l'asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C.
• Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.
• Se si presume che la macchina sia guasta, non continuare ad usarla.
• Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.

INTRODUZIONE

CONSIGLI DI SICUREZZA

Installazione

• Prima dell'uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS.
• Non utilizzare adattatori, connettori multipli e/o prolunghe.
• Non installare l'asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina.
• L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice.

La iancheriaB

• Non asciugare capi non lavati nell'asciugatrice.
• ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco.
• ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessut impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice.
• Leggere attentamente le etichette con le istruzioni di

lavaggio per conoscere le caratteristiche dell'asciugatura idonea.

• Gli indumenti devono essere introdotti nell' asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti.
• Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l'uso di prodotti infiammabili in prossimità della macchina.
• Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d'irritazione cutanea.
• I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, chero sene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.
• Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

CONSIGLI DI SICUREZZA

VENTILAZIONE

Il locale in cui viene installata l'asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l'asciugatrice è in funzione.

Installare il retro della macchina vicino al muro o ad una parete verticale

- Ci dovrebbe essere uno spazio di almeno 12 mm tra la macchina et qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito

• Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.
• Controllare periodicamente che attorno all'asciugatrice vi sia una buona circolazione d'aria, senza impedimenti di sorta.
• Dopo l'uso ispezionare il filtro antifilacce e, se necessario, pulirlo.
• Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.

• EVITARE ASSOLUTAMENTE d'installare la macchina contro tendaggi.

• Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione.

• Kit Mod 35100019: per una macchina profonda almeno 49 cm
• Kit Mod 35900120: per una macchina profonda almeno 51 cm
• Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

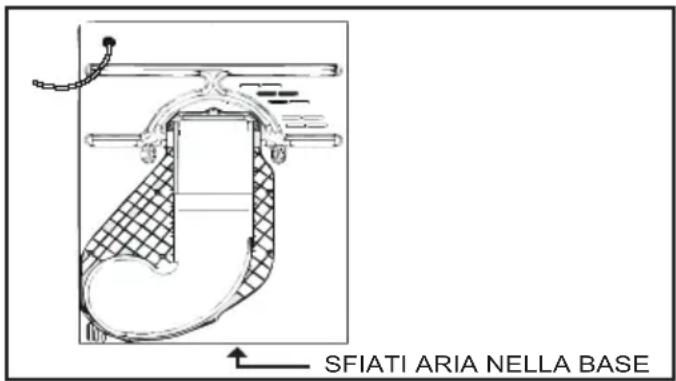

SFIATI ARIA NELLA BASE

Importante: durante il trasporto mantenere in posizione verticale l'asciugabiancheria. Se necessario ribaltarla esclusivamente nel lato indicato in figura.

Attenzione: se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore. In caso contrario il compressore può subire danni.

INSTALLAZIONE

Tutela ell'ambiented

• Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento.
• Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione dalla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblò.

Direttiva Europea 2002/96/CE

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

Servizio GIAS

Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS.

Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS.

Requiti lettrici

Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofa s e. Con t rollare che il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 6A.

L'elettricità può essere estremamente pericolosa

L'apparecchio deve essere opportunamente collegato a terra.

La presa e la spina dell'apparecchio devono essere dello stesso tipo.

Non utilizzare adattatori multipli e/o prolunghe.

Una volta completata l'installazione, la spina deve risultare accessibile e facilmente scollegabile.

L'apparecchio con marchio CE è conforme alle direttive europee 2004/108/CE, 2006/95/CE E successive modifiche.

La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un'installazione non corretta.

Nel caso risulti danneggiato, il cavo di alimentazione dell'apparecchio dev'essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L'installazione deve essere effettuata da persone competenti.

Non inserire la spina nella presa e non accen dere la macchina finché l'installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza GIAS.

Regolazione de P iedini

Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per ga rant ire un a perfetta messa in bolla.

KIT ACCESSORIO TUBO FLESSIBILE DI SCARICO: ISTRUZIONI PER IL MONTAGGIO

Non installare il prodotto in una stanza ove sia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +2°C e +35°C.

Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di essicazione, l'acqua normalmente raccolta può essere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Il sistema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'essiccatore a tamburo.

Il kit contiene: 1 tubo flessibile, 1 collare per tubi.

AVVERTENZA! Spegnere e togliere la spina dell'essiccatore dalla presa di alimentazione elettrica prima di eseguire qualsiasi operazione.

Montare il Kit Come Indicato di Seguito:

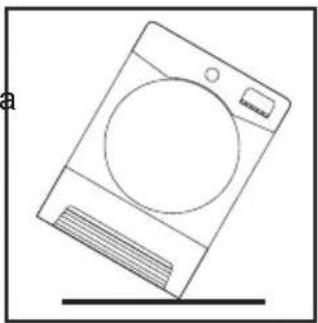

1. Inclinare delicatamente la macchina verso destra.

2. Il tubo di scarico dell'acqua si trova sul lato destro della macchina (vedere la figura). Un raccordo grigio funge da collegamento al ponte sul lato sinistro della macchina. Utilizzando delle pinze rimuovere il gancio di sostegno del tubo dalla staffa.

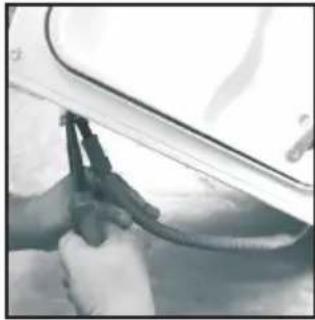

3.Estrarre il raccordo dal collegamento a ponte.

4.Fissare il raccordo nero del set (utilizzando il connettore e iganci per tubi forniti) al raccordo rimosso dal collegamento a ponte.

1. Posizionare il rubinetto fornito con il set per chiudere il raccordo rimanente.

2. Una volta che la macchina è in posizione, verificare all'estremità inferiore che il nuovo raccordo non si attorcigli quando si riposiziona l'essiccatrice

3. Collegare il nuovo raccordo di scarico al tubo di scarico dell'acqua.

4. Collegare alla rete elettrica principale.

Attenzione: se il prodotto si trova in una posizione diversa, attendere almeno 4 ore prima dell'accensione in modo che l'olio possa penetrare nel compressore. La mancata osservanza potrebbe provocare danni al compressore.

PREPARAZIONE DELLA BIANCHERIA

Prima di utilizzare l'asciugatrice per la prima volta:

• Leggere attentamente il presente libretto d'istruzioni.
• Togliere tutti gli articoli presenti all'interno del cestello.
• Pulire l'interno del cestello e il portellone con un panno umido in modo da eliminare l'eventuale polvere depositata durante il trasporto.

Preparazione dei Capi

Verificare che la biancheria da asciugare sia idonea per l'asciugatura meccanica, come indicato dai simboli sull'elichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all'estemo. Introdurre i capi nel cestello uno ad uno, in modo che non si aggorviglino.

Evitare Di Asciugare:

Articoli di lana, seta, tessuti delicati, calze di nylon ricami delicati, tessuti con decorazioni metalliche, indumenti con guamizioni in PVC o in pelle, scarpe da gimastica, articoli pesanti come sacchi apelo ecc.

IMPORTANTE: Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d'incendio o esplosione).

Durante gli ultimi 15 minuti (approssimativamente) i capi sono sempre asciugati con aria fredda.

Peso Massimo di Asciugatura

- Capi in cotone

Max. 9kg

- Capi sintetici

Max. 4 kg

Selezionare La Biancheria Nel Modo Seguente:

- In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Artículo idoneo per l'asciugatura meccanica.
Asciugatura ad alta temperatura.
Solo asciugatura a bassa temperatura.
Articolo non idoneo all'asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all'asciugatura meccanica.

• In base al quantitativo ed allapesantezza

Se il carico è superiore alla capacità dellamacchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

• In base al tipo di tessuto

Articoli di cotone'lino: Asciugamani, jersey di colone, biancheria da tavola'fetto.

Articoli sintetici: Camicette, carnicie, tute ecc. in poliestere o poliammidee misi cotone/sintetici.

• In base al grado di asciugatura

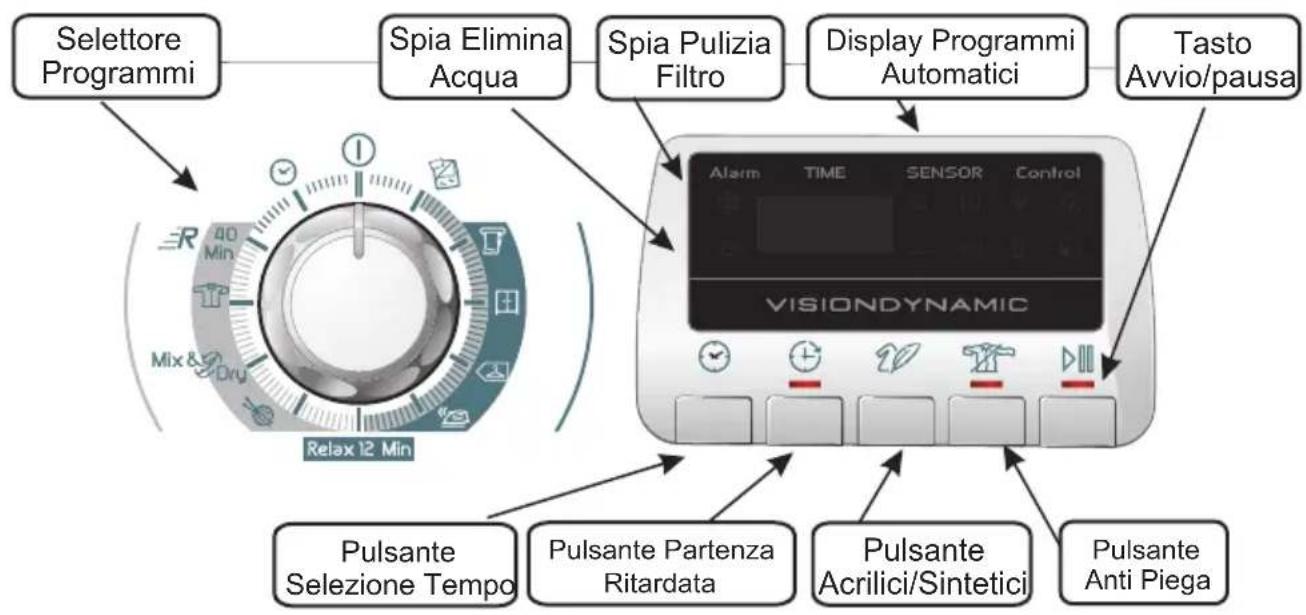

COMANDI E SPIE DI SEGNALAZIONE

Pannello i Comando Spie Luminosed e

Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato.

Sezione Tempo ☺ : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi.

Partenza Ritardata Ⓧ : Dà la possibilità all'utente di ritardare la partenza del ciclo di asciugatura, ad esempio per sfruttare gli orari in cui l'elettricità costa meno (vedi sezione dedicata).

Tessuti Delicati (simbolo):Premendo questo pulsante, si spegne la spia 📋 e si accende la spia delicati 📌; l'asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti.

Anti-Piega 📋: Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti.

Cool down ⚙️ : Si accende quando il ciclo è nella fase finale di raffreddamento.

Avvio/Pausa ▷ : Serve per dare inizio al programma selezionato o bloccare il ciclo.

Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO 📔 indica che è stato scelto un programma a basso consumo.

Pulizia filtro 📋 : Quando si accende questa spia, è necessario pulire il filtro.

Tanica acqua 📋: Questa spia si accende per ricordare di svuotare la tanica dell'acqua di condensa.

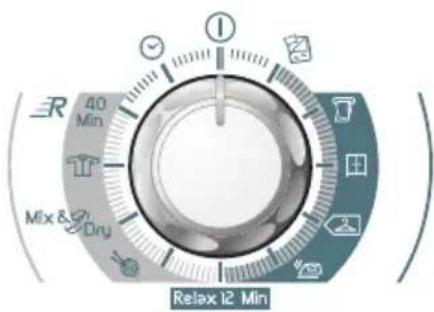

SELEZIONE DEL PROGRAMMA

40 Min Mix & Dry Relax 12 Min

Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all'interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante "Tessuti Delicati" per avere una temperatura ridotta all'interno del cesto.

Nel caso il sensore non rilevi la presenza del carico, l'asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento.

Se il carico è troppo abbondante o eccessivamente bagnato, l'asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento.

In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.

SELEZIONE DEL PROGRAMMA

Programma	Ideale per
Tutto spugne	Capi che si vogliono completamente asciutti, come asciugamani, accappatoi, tovaglie e lenzuola. Durata: circa 3 ore.
Asciutto Armadio	Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min.
Asciutto No-Stiro	Capi che si preferisce non stirare, ma appendere direttamente dopo l'asciugatura. Durata: circa 2 ore e 30 min.
Asciutto Pronto-stiro	Capi che si preferisce mantenere leggermente più umidi, in modo da facilitare la stiratura. Durata: circa 1 ora e 50 min.
Relax 12'	Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per qualche giorno o dopo averli asciugati all'aperto o su caloriferi. Il ciclo ha una funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura. Durata: 9 minuti + 3 minuti di cool down.
Ravviva Lana	Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo nell'armadio. Durata: 12 minuti.
Mix & Dry	Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato).
Speciale Camicie	Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in cotone (circa 10 capi).
Rapido 40'	Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il sensore monitora costantemente la temperatura per il miglior risultato di asciugatura. Max 2kg di bucato.
Tempi	Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180 minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale per capi da ravvivare, per eliminare eventuali odori.
Piumone	Per piumini ad una piazza e giacche in piumino; non è adatto per piumini a due piazze o più grandi. Non asciugare articoli danneggiati: l'imbottitura potrebbe intasare i filtri e il condotto d'aria. Il programma dura circa 2 ore, ma il tempo può variare a seconda delle dimensioni, della densità del carico e della velocità della centrifuga usata nel lavaggio. A fine ciclo, il piumino è solitamente pronto all'uso; nel caso alcune zone risultino leggermente umide, si consiglia di scuotere il carico e far ripartire il programma per un breve periodo. Nel caso si voglia asciugare piumini imbottiti con materiali sintetici, si consiglia di premere il testo “Tessuti delicati”.

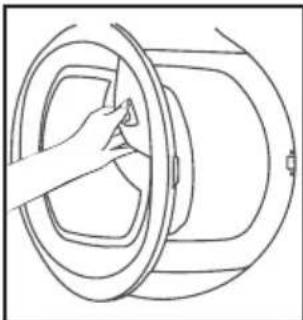

Apertura del Portellone

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere il portellone e premere il tasto.

AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi in essa contenuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore.

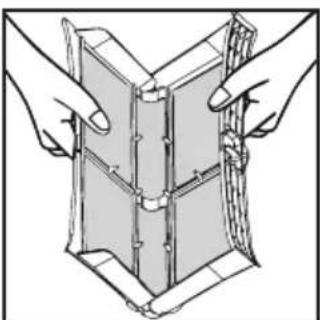

Filtro

IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.

Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia.

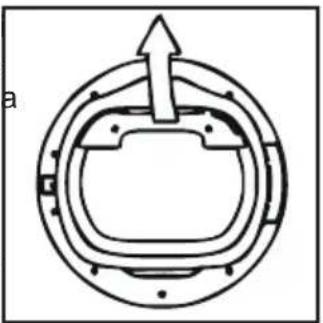

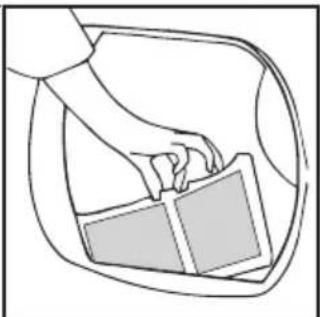

1. Tirare il filtro verso l'alto
2. Aprire il filtro come illustrato.
3. Rimuovere delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.
4. Richiudere il filtro e reinserirlo in sede.

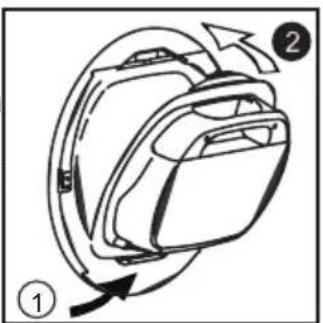

Spia Di Pulizia Filtro

Si accende segnalando la necessità di pulire il filtro.

Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri all o cati nel l a parte inferiore del Dryer.

Se la biancheria non si asciuga verificare che il filtro non sia intasato.

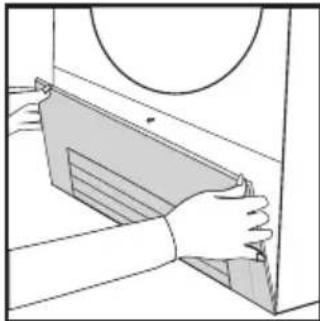

1. Rimuovere lo zoccolo
2. Girare in senso antiorario I ganci e rimuovere il coperchio supporto filtri
3. Rimuovere delicatamente il telaio agendo sul gancio superiore a pulire la rete filtrante da residui o depositi. Non usare acqua.
4. Rimuovere delicatamente il filtro a spugna dalla sede a lavarlo sotto acqua corrente per rimuovere residui o depositi.
5. Rimontare i filtri e posizionare il coperchio supporto filtri nella corrett a posizi o ne indicata dalla freccia (posizione verso l'alto). Bloccare il coperchio con i ganci.
6. Rimontare lo zoccolo.

L'acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia 📋 sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura.

NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno.

1. Estrarrecondel catezza la vaschetta, afferrandola dall maniglia. Da piena, la vaschetta dell'acqua pesa circa 6 kg.

2. Inclinare la vaschetta facendo defluirel'acqua dal beccuccio. Quando è vuota, riporre la vaschetta nell'alloggio come indicato; prima inserire la base della vaschetta e poi gentilmente premere la parte superiore nell'apposita sede.

3. Premere il pulsante ▷ III per riavviare il ciclo.

NOTA: Sec'è unos cari co vicino all'asciugatrice, si può usare l'apposito kit per farsca ricare costantemente l'acquaraccoltadall a macchina. Così facendo si eviterà di svuotare la vaschetta dell'acqua.

ATTENZIONE! Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela nel maneggiare vaschetta se la si vuole svuotare.

FUNZIONAMENTO

1. Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire un "click".

3. Ruotare il selettore programmi e scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici o delicati, premere il pulsante 20 per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e 20 programmare nuovamente la macchina.

5. Premere il pulsante▶III . L'asciugabiancheria inizia automaticamente e la spia luminosa sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante ▷, il ciclo di asciugatura ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta.

Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.

FUNZIONAMENTO

Partenza Ritardata

La funzione Partenza Ritardata asciugatura da 1 a 24 ore.

consente all'utente di ritardare la partenza del ciclo di

Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora.

Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.

Annullamento e Azzeramento Del Programma

Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL” lampeggerà 0:00 indicando che è stato azzerato il programma.

PULIZIA E MANUTENZIONE ORDINARIA

Pulizia dell'asciugatrice

• Si consiglia di pulire il filtro e di svuotare la vaschetta dell'acqua dopo ogni ciclo di asciugatura.
• Pulire regolarmente il filtro.
• Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.
• Pulire l'esterno della macchina e il portellone con un panno morbido.
• NON usare spugnette abrasive né prodotti di pulizia.
• Pre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

AVVERTENZA! Il cestello, il portellone e il carico possono essere molto caldi.

Specifiche Tecniche

Capacità del cestello 115 litri

Carico massimo 9 kg

Altezza 85 cm

Larghezza 60 cm

Profondità 60 cm

Efficienza Energetica A++

Informazioni per Test di Laboratorio

EN 61121 Programmi

-Cotone Asciutto
-Cotone Asciutto da Stirare
-Tessuti Delicati

Programmi da usare

• Asciutto No-Stiro
• Asciutto

Pronto-stiro

-Asciutto No-Stiro+Sintetico

IMPORTANTE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina dalla presa a muro.

Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto).

RICERCA GUASTI

Quale Può Essere La Causa...

Problemiche può risolvere l'utente

Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata al'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono.

Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne la stima. E' per tanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire.

Tempo di asciugatura eccessivamente lungolcapinonsufficientemente asciutti...

• Il programma/tempo di asciugatura selezionato è corretto?
• I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d'introdurli nella macchina?
• Sideve pulire il filtro?
  • Si deve pulire il condensatore?
  L'asciugatrice è stata caricata eccessivamente?
• Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell'asciugatrice?

L'asciugatrice fa molto rumore...

- Spegnere l'asciugatrice e rivolgersi al Servizio Assistenza GIAS.

La spia disegnalazione è accesa...

• Si deve pulire il filtro?
• Si deve pulire il condensatore?
La spia disegnalazione è accesa...
- Si deve svuotare la vaschetta dell'acqua?

SERVIZIO ASSISTENZA CLIENTI

Se il problema persiste anche dopo aver effettuato tutti icontrolli consigliati, rivolgersi al Servizio Assistenza GIAS.

Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l'intervento del tecnico può essere soggetto a pagamento nel caso la macchina:

• risulti perfettamente funzionante.
• non sia stata installata secondo quanto indicato nelle istruzioni d'installazione.
- sia stata utilizzata in modo improprio.

Introdução 157

Instale a mangueira da seguinte forma:
