MANUALE UTENTE KDL-46Z4500 SONY

Istruzioni per l’uso

• Si un appareil audio compatible avec la « Commande pour HDMI » est sélectionner « Non » dans raccordé au téléviseur, vous ne pouvez pas sélectionner « Non » dans ce « Commande pour HDMI ». menu. Pour changer la sortie audio du haut-parleur du téléviseur, sélectionnez « Haut-parleur TV » dans le menu « Haut-parleur » (page 46). La grille du haut-parleur s’est • Pour fixer la grille du haut-parleur, mettez-le d’abord hors tension, puis détachée débranchez son cordon d’alimentation. Ensuite, suivez la procédure cidessous. Orientez la grille du haut-parleur de sorte que l’emplacement des repères de la grille corresponde à celui des repères du téléviseur, insérez les parties saillantes de la grille dans les orifices du téléviseur et soutenez-la délicatement. Vérifiez que la grille du haut-parleur et le téléviseur sont en contact, sans aucun écart, puis fixez-la en appuyant dessus et en la faisant glisser vers la gauche pour la mette en place. Pour éviter d’endommager le téléviseur, ne touchez pas les haut-parleurs ou les éléments situés à proximité. Informations complémentaires Ne touchez pas les haut-parleurs. 61 FR Introduzione Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro. Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all’assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto. Avviso per il funzionamento del televisore digitale s Le funzioni relative al televisore digitale ( ) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG2 e MPEG4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG2 e MPEG4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore. s Il fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni. s Sebbene questo televisore segua le specifiche DVB-T e DVBC, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C. s Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori. s Per ulteriori informazioni sulla funzionalità DVB-C visitare il sito web per l’assistenza sulle opzioni via cavo: http://support.sony-europe.com/TV/DVBC/ Informazioni sui marchi è un marchio depositato del progetto DVB. s DLNA e DLNA CERTIFIED sono marchi di fabbrica e/o marchi di servizio di Digital Living Network Alliance. s GUIDE Plus+ é (1) una marcha depositata o una marcha di, (2) fabbricato sotto licenza di/e (3) oggetto di diversi brevetti internazionali e di brevetti depositati sotto licenza o proprietà di, Gemstar-TV Guide International, Inc. e/o di una sua società affiliata. s GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE FILIALI NON SONO IN ALCUN CASO

RISARCIMENTI DI DANNI IN RELAZIONE ALLA

FORNITURA O L’UTILIZZO DI QUALSIASI

INFORMAZIONE CHE SIA, APPARECCHIO O SERVIZIO

DEL SISTEMA GUIDE PLUS+. s Prodotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories. s HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi depositati di HDMI Licensing LLC. s “BRAVIA” e sono marchi di fabbrica di Sony Corporation. s “XMB” e “xross media bar” sono marchi di fabbrica di Sony Corporation e Sony Computer Entertainment Inc. 2 IT Sommario Guida per l’uso

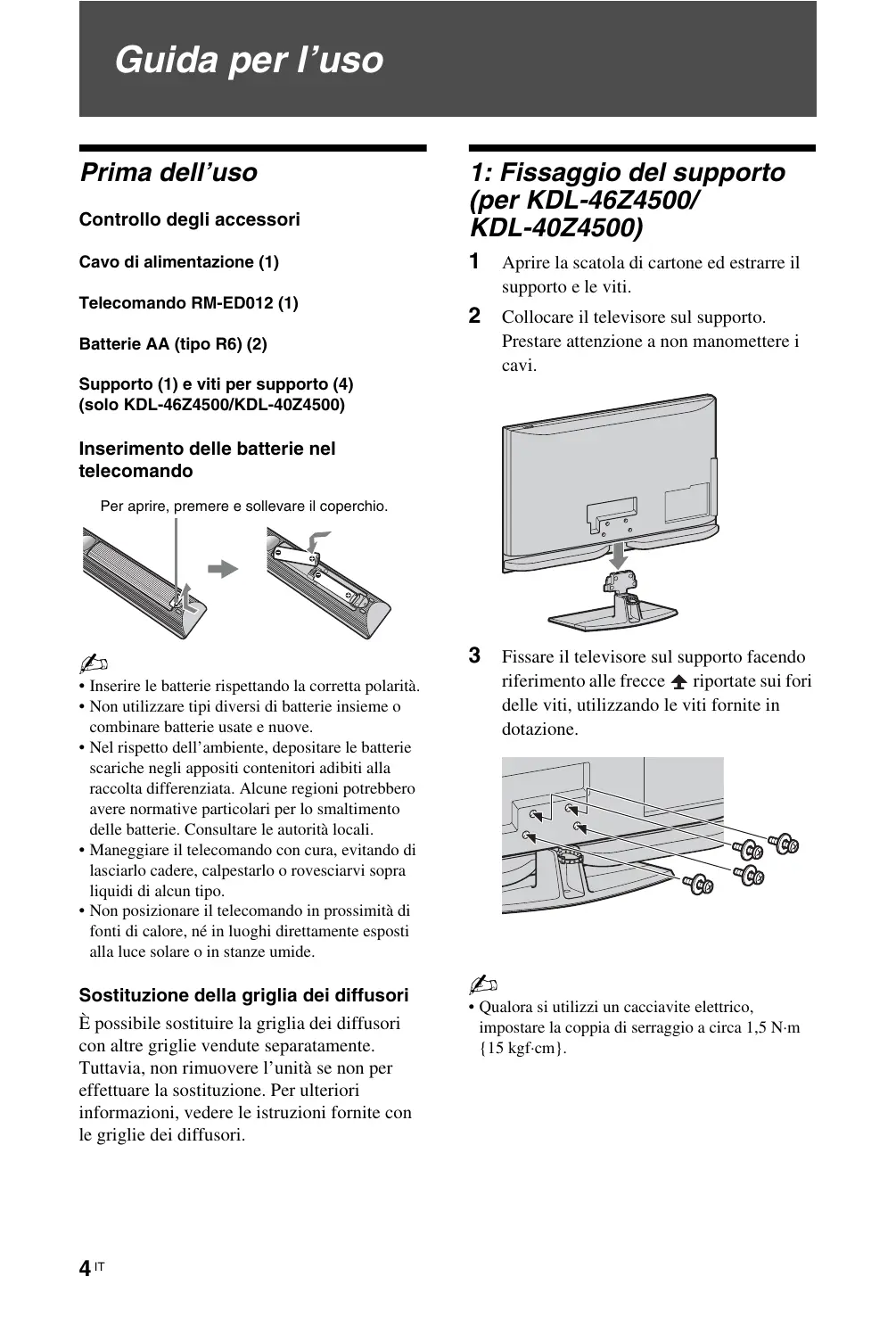

Guida per l’uso Prima dell’uso Controllo degli accessori Cavo di alimentazione (1) Telecomando RM-ED012 (1) 1: Fissaggio del supporto (per KDL-46Z4500/ KDL-40Z4500) 1 Aprire la scatola di cartone ed estrarre il supporto e le viti. 2 Collocare il televisore sul supporto. Prestare attenzione a non manomettere i cavi. Batterie AA (tipo R6) (2) Supporto (1) e viti per supporto (4) (solo KDL-46Z4500/KDL-40Z4500) Inserimento delle batterie nel telecomando Per aprire, premere e sollevare il coperchio.

3 Fissare il televisore sul supporto facendo riferimento alle frecce riportate sui fori delle viti, utilizzando le viti fornite in dotazione.

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell’ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide. Sostituzione della griglia dei diffusori È possibile sostituire la griglia dei diffusori con altre griglie vendute separatamente. Tuttavia, non rimuovere l’unità se non per effettuare la sostituzione. Per ulteriori informazioni, vedere le istruzioni fornite con le griglie dei diffusori. 4 IT

• Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m {15 kgf·cm}. 3: Fissaggio antirovesciamento del televisore Guida per l’uso 2: Collegamento di un’antenna/decoder/ registratore (es. registratore DVD) Collegamento di un decoder/registratore (es. registratore DVD) tramite SCART

( SMARTLINK ) Cavo scart Decoder/registratore (es. registratore DVD) 1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore. Collegamento di un decoder/registratore (es. registratore DVD) tramite HDMI 2 Installare una vite per ferro (M6 × 12-15, non in dotazione) nell’apposito foro posto sul basamento del televisore. 3 Legare tra di loro la vite per il legno e quella per il ferro con una corda resistente. 4: Raggruppamento dei cavi Cavo HDMI

Decoder/registratore (es. registratore DVD)

• Non raccogliere il cavo di alimentazione insieme agli altri cavi. 5 IT 4 Premere F/f per selezionare la nazione in 5: Esecuzione dell’impostazione iniziale cui verrà utilizzato il televisore, quindi premere . Nazione

France Italia Qualora la nazione in cui si desidera utilizzare il televisore non compaia nell’elenco, selezionare “-” invece della nazione. 5 Premere F/f per selezionare il tipo di luogo in cui verrà utilizzato il televisore, quindi premere .

• Per scegliere le impostazioni ottimali per l’uso del televisore in un ambiente domestico, selezionare “Casa”. Luogo Selezionare luogo. Casa 3-11 1 Collegare il televisore alla presa di rete (220-240 V CA, 50 Hz). 2 Premere 1 sul televisore. La prima volta che si accende il televisore, sullo schermo compare il menu Lingua. 3 Premere F/f/G/g per selezionare la lingua di visualizzazione delle schermate dei menu, quindi premere . Language English Česky Nederlands Magyar Français

Deutsch Suomi Dansk Türkçe Svenska Español Norsk Català Slovenčina Português Română Polski 6 IT Negozio 6 Selezionare “Sì”, quindi premere Auto Preselezione Si desidera avviare la preselezione automatica?

7 Premere F/f per selezionare “Antenna” o “via Cavo”, quindi premere

Qualora compaia un messaggio di conferma del collegamento dell’antenna Non sono stati individuati canali digitali o analogici. Controllare tutti i collegamenti dell’antenna/del cavo, quindi premere per avviare nuovamente la preselezione automatica. 8 Quando sullo schermo compare il menu Ordinamento Programmi, seguire le fasi di “Ordinamento Programmi” (pagina 48). Se non viene modificato l’ordine in cui i canali analogici vengono memorizzati sul televisore, premere RETURN per passare alla fase 9.

Avvio rapido Attivare l'Avvio rapido? La TV si accende rapidamente ma il consumo in standby aumenta.

Per ulteriori dettagli, vedere pagina 42.

Controllo per HDMI Attivare il controllo per i dispositivi HDMI compatibili? Scegliendo "Si" aumenterà il consumo in standby.

11 Premere . Ora il televisore ha preselezionato tutti i canali disponibili.

• Qualora non sia possibile ricevere un canale digitale o qualora si selezioni una nazione in cui non siano presenti trasmissioni digitali nella fase 4, l’orario dovrà essere impostato dopo avere eseguito la fase 8. Regolazione del televisore per la connessione via cavo 1 Premere . 2 Premere F/f per selezionare “Scansione rapida” o “Scansione completa”, quindi premere . “Scansione rapida” : i canali vengono preselezionati in base alle informazioni dell’operatore per i servizi via cavo all’interno del segnale di trasmissione. L’impostazione consigliata per “Frequenza”, “ID rete” e “Velocità simbolo” è “Auto”. Questa opzione è consigliata per una preselezione rapida se supportata dall’operatore dei servizi via cavo. Qualora la “Scansione rapida” fallisca, utilizzare il metodo “Scansione completa” descritto di seguito. “Scansione completa”: vengono preselezionati e memorizzati tutti i canali disponibili. Questa operazione potrebbe richiedere un po’ di tempo. Questa opzione è consigliata quando la “Scansione rapida” non è supportata dal fornitore di servizi via cavo. Per ulteriori informazioni sui fornitori di servizi via cavo supportati, visitare il sito Web per l’assistenza: http://support.sony-europe.com/TV/DVBC/ 3 Premere f per selezionare “Avvio”, quindi premere

Il televisore comincia a cercare i canali. Attendere senza premere pulsanti sul televisore o sul telecomando. (Continua) 7 IT Guida per l’uso Selezionando “via Cavo”, compare la schermata di selezione del tipo di ricerca. Vedere “Regolazione del televisore per la connessione via cavo” (pagina 7). Il televisore inizia a cercare tutti i canali digitali disponibili, quindi tutti i canali analogici disponibili. Questa operazione potrebbe richiedere un po’ di tempo, attendere senza premere alcun tasto sul televisore o sul telecomando.

Per ulteriori dettagli, vedere pagina 30. Se si segue la procedura descritta in questa fase, la schermata di impostazione di GUIDE Plus+ viene visualizzata solo se il sistema GUIDE Plus+ è disponibile.

• Alcuni fornitori di servizi via cavo non supportano la “Scansione rapida”. Qualora non vengano rilevati canali utilizzando la “Scansione rapida”, eseguire una “Scansione completa”. Regolazione dell’angolo di visione del televisore Il televisore può essere orientato entro i limiti di angolazione riportati di seguito. Impostazione del sistema GUIDE Plus+ (solo se il sistema GUIDE Plus+ è disponibile)* Regolazione dell’angolazione verso destra e sinistra (rotazione) Vista dall’alto

• Questa funzione può essere impostata a patto che: – l’utente si trovi nel Regno Unito, in Italia, Germania o Spagna; – sia possibile ricevere trasmissioni digitali. – sia stato selezionato “Antenna” al fase 7 del paragrafo “5: Esecuzione dell’impostazione iniziale”. 1 Inserire il codice postale della nazione di residenza mediante F/f/G/g/+. 20° 20° 20° 20° Parte anteriore

• Per regolare l’angolazione del televisore, tenere il supporto da tavolo con una mano per evitare che il televisore scivoli o si ribalti.

• Se il codice postale contiene meno di sette cifre, inserirlo partendo da sinistra. 2 Selezionare la lingua per GUIDE Plus+. Questa fase viene saltata se è stata selezionata una delle seguenti lingue alla fase 3 del paragrafo “5: Esecuzione dell’impostazione iniziale”: “English”, “Deutsch”, “Español”, “Italiano”, “Français” o “Nederlands”. 3 Trasferimento dei dati GUIDE Plus+. Il trasferimento iniziale potrebbe richiedere un po’ di tempo; attendere senza premere alcun tasto sul televisore o sul telecomando. Una volta eseguito il primo trasferimento dei dati degli elenchi dei programmi TV, tutti i trasferimenti successivi verranno eseguiti automaticamente. 8 IT Rimozione del supporto da tavolo

• Rimuovere le viti del televisore come indicato dalle frecce .
• Non rimuovere il supporto da tavolo per nessuna ragione, salvo che: – per montare il televisore a parete. – per inserire il televisore nella confezione al momento dell’acquisto (solo KDL-46Z4500/ KDL-40Z4500). Informazioni di sicurezza Ventilazione s Non coprire i fori di ventilazione o inserire oggetti nel mobile. s Lasciare un po’ di spazio intorno al televisore. s Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un’adeguata circolazione dell’aria. Installato a parete Installazione/Impostazione Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni. 30 cm 10 cm 10 cm Installazione s Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile. s Collocare il televisore su una superficie piana e stabile. s Per l’installazione a parete rivolgersi esclusivamente a personale qualificato. s Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi: – Staffa di montaggio a parete SU-WL500 s Si raccomanda di utilizzare le viti fornite insieme alla staffa di montaggio a parete per fissare i ganci di montaggio sul televisore. Le viti fornite in dotazione hanno una lunghezza compresa tra 8 e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. Se si utilizzano viti diverse da quelle fornite, si potrebbero provocare danni interni al televisore, il televisore potrebbe cadere, ecc. 10 cm Spazio minimo indispensabile attorno al televisore. Installato sul supporto 30 cm 10 cm 6 cm 10 cm 8mm – 12mm Spazio minimo indispensabile attorno al televisore. Vite (fornita con la staffa di montaggio a parete) Gancio di montaggio Attacco per gancio sulla parte posteriore del televisore Trasporto s Prima di trasportare il televisore, scollegare tutti i cavi. s Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone. s Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo. s Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo. s Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive. s Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell’imballaggio originale. s Per garantire una ventilazione adeguata ed evitare l’accumulo di sporcizia e polvere: – Non posare il televisore piatto, né installarlo in posizione capovolta, girato all’indietro o lateralmente. – Non posizionare il televisore su uno scaffale o dentro un armadio. – Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili. – Non installare il televisore nel modo indicato di seguito. Circolazione dell’aria bloccata Parete Circolazione dell’aria bloccata Parete Assicurarsi di afferrare la parte inferiore del pannello, non la parte trasparente, il diffusore o la griglia del diffusore. Non comprimere la griglia del diffusore del pannello. (Continua) 9 IT Cavo di alimentazione Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche. Inserire completamente la spina nella presa di rete. Utilizzare il televisore esclusivamente con alimentazione da 220-240 V CA. Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi. Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo. Tenere il cavo di alimentazione lontano da fonti di calore. Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l’isolamento potrebbe deteriorarsi e provocare un incendio. Note s Non utilizzare il cavo di alimentazione fornito su altri apparecchi. s Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi. s Non modificare il cavo di alimentazione. s Non collocare oggetti pesanti sul cavo di alimentazione. s Non tirare il cavo di alimentazione per disinserirlo. s Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete. s Non utilizzare una presa di rete inadeguata alla spina in uso. Uso proibito Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni. Luogo: All’aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all’interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all’acqua, pioggia, umidità o fumo. Ambiente: Luoghi caldi, umidi o eccessivamente polverosi; esposti all’ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi. Situazione: Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall’antenna. Rottura di componenti: s Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell’impatto e provocare lesioni gravi. s Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche. Periodi di inutilizzo s Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza. s Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete. 10 IT s Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby. Bambini s Impedire ai bambini di salire sul televisore. s Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti. Qualora si verifichino i seguenti problemi... Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato. Quando:

Il cavo di alimentazione è danneggiato. La presa di rete è inadeguata alla spina in uso. Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato. All’interno del televisore sono penetrate sostanze liquide o oggetti solidi. Precauzioni Visione del televisore s Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista. s Onde evitare danni all’udito, durante l’uso delle cuffie regolare il volume a livelli moderati. Schermo LCD s Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento. s Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L’immagine potrà risultare non uniforme o lo schermo LCD danneggiato. s Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l’aumento della temperatura. s Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un’immagine residua. Tale immagine scompare dopo alcuni istanti. s Durante l’uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento. s Lo schermo LCD contiene piccole quantità di cristalli liquidi. Alcuni tubi a fluorescenza utilizzati in questo televisore contengono anche mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali. Cura e pulizia della superficie dello schermo e del rivestimento Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia. Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni. s Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita. s Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L’uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore. s Per garantire una ventilazione adeguata, si consiglia di rimuovere periodicamente la polvere dalla presa di ventilazione con un aspirapolvere. s Per regolare l’angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base. Smaltimento del televisore Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertando che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. Trattamento delle batterie esauste (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata) Questo simbolo sulla batteria o sulla confezione indica che la batteria fornita con il presente prodotto non deve essere considerata come un normale rifiuto domestico. Accertando che queste batterie vengano smaltite correttamente, si contribuisce a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate da uno smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Nel caso di prodotti che per motivi di sicurezza, prestazioni o integrità dei dati richiedano il collegamento permanente con la batteria incorporata, la batteria dovrà essere sostituita esclusivamente da personale qualificato. Al fine di garantire che la batteria venga smaltita in modo corretto, consegnare il prodotto a fine vita a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Per tutte le altre batterie, consultare la sezione sulla rimozione sicura della batteria dal prodotto. Consegnare la batteria a un punto di raccolta appropriato per il riciclo di batterie esauste. Per informazioni più dettagliate circa il riciclo di questo prodotto o di questa batteria, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato. Apparecchiature opzionali Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell’immagine e/o disturbi dell’audio. 11 IT Telecomando e comandi/indicatori del televisore Telecomando e comandi del televisore

8 ,qj 8 ,qf I tasti o i sensori del televisore funzionano nello stesso modo di quelli riportati sul telecomando.

• Nel menu TV, questi sensori funzioneranno con F/f/G/g/

• I tasti numero 5, N, PROG + e AUDIO sul telecomando sono dotati di pallini per il riconoscimento tattile. Utilizzare i pallini per il riconoscimento tattile come riferimento durante l’uso del televisore. Tasto Descrizione 1 TV "/1 Premere per accendere e spegnere il televisore (standby TV) dalla modalità standby. Premere per accendere o spegnere il televisore. (Accensione)

• Per scollegare completamente il televisore, spegnerlo e quindi scollegare il cavo di alimentazione dalla presa di rete.

(Modalità Premere per cambiare il formato dello schermo schermo) (pagina 17). 4 AUDIO In modalità analogica: Premere per modificare la modalità Doppio Audio (pagina 42). In modalità digitale: Premere per cambiare la lingua da utilizzare per il programma attualmente visualizzato (pagina 51). Premere per cambiare la lingua dei sottotitoli (Impostazione (pagina 51) (solo in modalità digitale). Sottotitoli) 12 IT Tasto Descrizione

In modalità digitale: Consente di visualizzare dettagli relativi al programma attualmente visualizzato. In modalità analogica: Consente di visualizzare le / (Info/ Visualizzazio ne testo nascosto) informazioni. Premere una volta per visualizzare il numero del canale e la modalità dello schermo correnti. Premere di nuovo per visualizzare le informazioni relative all’ora. Premere una terza volta per rimuovere dallo schermo le informazioni visualizzate. In modalità Televideo (pagina 17): Consente di visualizzare informazioni nascoste (per es. le risposte a un quiz).

(Selezione ingresso/ Fermo televideo) In modalità TV: Premere per visualizzare un elenco di ingressi (pagina 26). In modalità Televideo : Premere per mantenere visualizzata la pagina corrente del Televideo.

F/f/G/g/ Premere F/f/G/g per spostare il cursore sullo schermo. Premere per selezionare/confermare l’elemento selezionato. Riproduzione di una fotografia: Premere per sospendere/avviare una presentazione. Premere F/G per selezionare il file precedente. Premere f/g per selezionare il file successivo. Riproduzione di un file musicale: Premere per sospendere/avviare la riproduzione. Tenere premuto G/g per la ricerca rapida in avanti/ all’indietro, quindi rilasciare il tasto nel punto in cui si desidera riprendere la riproduzione. Premere F per avviare la riproduzione dall’inizio del file corrente. Premere f per spostarsi al file successivo. 9 OPTIONS Premere per visualizzare un elenco contenente “PAP” (pagina 26), “PIP” (pagina 27), “Controllo dispositivi”, o scelte rapide per i menu di impostazione. Utilizzare il menu “Controllo dispositivi” per comandare l’apparecchiatura compatibile con il controllo per HDMI. Le opzioni elencate variano a seconda della sorgente di ingresso. 0 HOME Premere per visualizzare il menu Casa del televisore (pagina 39). qa Tasti colorati Se sono presenti i tasti colorati, sullo schermo viene visualizzata una guida all’utilizzo. Per eseguire l’operazione selezionata, seguire le istruzioni riportate nella guida. qs Tasti numerati

(Canale precedente) In modalità TV: Premere per selezionare i canali. Per i numeri dei canali da 10 in avanti, premere la seconda e la terza cifra in rapida successione. In modalità Televideo: Premere per inserire un numero di pagina. Premere per visualizzare l’elenco Preferiti Digitali impostati (pagina 22). In modalità TV: Premere per selezionare il canale successivo (+) o precedente (–). In modalità Televideo: Premere per selezionare la pagina successiva ( ) o precedente ( ). Premere per ritornare all’ultimo canale visualizzato (per oltre cinque secondi). (Continua) 13 IT Tasto Descrizione qh % (Esclusione audio) Premere per azzerare l’audio. Premere nuovamente per ripristinare l’audio.

• In modalità standby, è possibile premere questo tasto per accendere il televisore con l’audio disattivato. qj 2 +/– (Volume) Premere per regolare il volume. qk / (Televideo) Premere per visualizzare le informazioni del televideo (pagina 17). ql RETURN / Premere per ritornare alla schermata precedente del menu visualizzato. Riproduzione di un’immagine/un file musicale: Premere per interrompere la riproduzione. (Si torna a visualizzare l’elenco dei file o delle cartelle.) Premere per visualizzare l’EPG (Digital Electronic Programme Guide) (pagina 18, 21). Premere per richiamare l’ultimo canale analogico visualizzato. Premere per richiamare l’ultimo canale digitale visualizzato. w; GUIDE / (EPG) wa ANALOG ws DIGITAL wd THEATRE È possibile attivare o disattivare la Modalità Theatre. Quando la Modalità Theatre è impostata su Sì, vengono impostati automaticamente l’uscita audio (qualora il televisore sia collegato a un impianto audio mediante cavo HDMI) e la qualità dell’immagine ottimali per i film.

• Spegnendo il televisore, verrà disattivata anche la Modalità Theatre.
• La funzione “Controllo per HDMI” (BRAVIA Sync) è disponibile esclusivamente con apparecchiature Sony collegate che rechino il logo BRAVIA Sync o BRAVIA Theatre Sync o siano compatibili con la funzione Controllo per HDMI. wf SYNC MENU Visualizza il menu delle apparecchiature HDMI collegate. Durante la visualizzazione di altre schermate di ingresso o programmi televisivi, alla pressione del tasto viene visualizzato “Selez. dispositivo HDMI”.

• La funzione “Controllo per HDMI” (BRAVIA Sync) è disponibile esclusivamente con apparecchiature Sony collegate che rechino il logo BRAVIA Sync o siano compatibili con la funzione Controllo per HDMI. (Luce) Premere per illuminare i tasti del telecomando in modo da poterli individuare facilmente anche se l’ambiente è buio. wh Tasti per Consente di comandare le apparecchiature l’uso delle collegate al televisore (pagina 24, 30, 32). apparecchiature opzionali 14 IT Indicatori

Indicatore Descrizione

Si illumina di verde quando l’immagine è assente (pagina 43). Si illumina in arancione se è impostato un promemoria (pagina 19, 21) o se è impostato il timer (pagina 44). (Indicatore Immagine Assente/ Timer) 2 1 (Indicatore standby) Si illumina di rosso quando il televisore si trova in modalità standby. 3 " (Indicatore accensione) Si illumina di verde all’accensione del televisore. 4 Sens. Luce Amb. Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa. 5 Sensore del telecomando Consente di ricevere segnali IR dal telecomando. Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa.

• Prima di disinserire il cavo di alimentazione, accertarsi che il televisore sia completamente spento. Il disinserimento del cavo di alimentazione mentre il televisore è ancora acceso può determinare l’accensione continuata dell’indicatore o malfunzionamento del televisore.
• Non posizionare oggetti sopra gli indicatori, la relativa funzionalità potrebbe risultarne compromessa. 15 IT Visione del televisore 1 Premere 1 sul televisore per accenderlo. Visione del televisore Quando il televisore si trova in modalità standby (l’indicatore 1 (standby) sul lato anteriore del televisore è rosso), premere TV "/1 sul telecomando per accendere il televisore.

2 Premere DIGITAL per passare alla modalità digitale o ANALOG per passare alla modalità analogica. I canali disponibili variano in base alla modalità. 3 Premere i tasti numerati o PROG +/– per selezionare un canale televisivo. Per selezionare i numeri dei canali da 10 in avanti utilizzando i tasti numerati, digitare la seconda e la terza cifra entro due secondi. Per selezionare un canale digitale utilizzando la Guida, vedere pagina 18 o

In modalità digitale Compare brevemente un menu informativo. Sul menu potranno essere presenti le seguenti icone. : Servizio radio : Servizio codificato/abbonamento : Varie lingue audio disponibili : Sottotitoli disponibili : Sottotitoli per non udenti disponibili : Età minima consigliata per il programma in corso (da 4 a 18 anni) : Blocco Programmi

Operazioni aggiuntive 16 IT Per Fare questo Accendere il televisore dalla modalità Standby senza l’audio Premere %. Premere 2 +/– per impostare il livello del volume. Regolare il volume Premere 2 + (aumento)/ – (diminuzione). Accesso al Televideo

• La presenza di quattro elementi colorati sul fondo della pagina del televideo indica che è disponibile il servizio Fastext. Fastext consente di accedere alle pagine in modo semplice e veloce. Premere il tasto colorato corrispondente per accedere alla pagina. Selezione manuale del formato dello schermo Premere ripetutamente per selezionare il formato schermo desiderato. Smart* Visualizza le trasmissioni tradizionali in 4:3 simulando l’effetto wide screen. L’immagine in 4:3 viene allungata fino a riempire lo schermo. 4:3 Visualizza le trasmissioni tradizionali in 4:3 (per es. televisore non wide screen) nelle proporzioni corrette. Wide Visualizza le trasmissioni in wide screen (16:9) nelle proporzioni corrette. Zoom* Visualizza le immagini in cinemascope (formato letter box) nelle proporzioni corrette. 14:9* Visualizza le trasmissioni in 14:9 nelle proporzioni corrette. Di conseguenza, sullo schermo sono visibili dei bordi neri.
• Alcune porzioni della parte superiore e inferiore dell’immagine potrebbero essere tagliate.

• Alcuni caratteri e/o lettere nella parte superiore o inferiore dell’immagine potrebbero non essere visibili in modalità Smart. In tal caso, è possibile selezionare “Ampiezza Verticale” utilizzando il menu “Impostazioni schermo” (pagina 45) e regolare l’ampiezza verticale per renderli visibili.

• Quando “Auto Formato” è impostato su “Sì”, il televisore selezionerà automaticamente la modalità migliore per il segnale di ingresso.
• È possibile regolare la posizione dell’immagine selezionando “Smart”, “14:9” o “Zoom”. Premere F/f per spostarla verso l’alto o verso il basso (per es. per leggere i sottotitoli). Uso del menu Opzioni Premere OPTIONS per visualizzare le seguenti opzioni durante la visione di un programma televisivo. Opzioni Descrizione Modalità Immagine Vedere pagina 40. Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Altoparlante Vedere pagina 47. Motionflow Vedere pagina 43. Impostazione Sottotitoli (solo in modalità digitale) Vedere pagina 51. Timer Spegnimento Vedere pagina 44. Risparmio Energia Vedere pagina 43. Informazioni di Sistema (solo in modalità digitale) Vedere pagina 52. 17 IT Visione del televisore Premere /. Ad ogni pressione di /, vengono visualizzati ciclicamente: Televideo t Televideo sopra l’immagine televisiva (modalità mista) t No Televideo (uscita dal servizio Televideo) Per selezionare una pagina, premere i tasti numerati oppure PROG +/–. Per mantenere visualizzata una pagina, premere Per visualizzare informazioni nascoste, premere / . Uso del sistema* GUIDE Plus+™ e della EPG (Digital Electronic Programme Guide)
• Questa funzione può essere impostata a patto che: – l’utente si trovi nel Regno Unito, in Italia, Francia, Germania o Spagna; – sia possibile ricevere trasmissioni digitali. – sia stato selezionato “Antenna” al fase 7 del paragrafo “5: Esecuzione dell’impostazione iniziale”. ** Questa funzione potrà non essere disponibile in alcuni paesi/regioni. Tutte le funzionalità di GUIDE Plus+ sono attive solo se i dati GUIDE Plus+ sono disponibili tramite feed digitale. Verificare sul sito Web di GUIDE Plus+ se la televisione digitale terrestre (TDT) Guide Plus+ è già disponibile nel paese di interesse.

• Durante l’utilizzo di GUIDE Plus+ si raccomanda di spegnere il televisore usando il pulsante di stand-by sul telecomando, non il tasto di accensione del televisore, in modo da aggiornare le informazioni sui programmi. Uso di GUIDE Plus+ GUIDE Plus+ è utile per scegliere il programma da guardare. Questa funzione, infatti, consente di ricercare le trasmissioni per categorie o per parole chiave. La funzione GUIDE Plus+ fornisce informazioni sulla programmazione televisiva di un massimo di otto giorni. Per utilizzare questo servizio, è necessario completare la procedura di Impostazione iniziale descritta a pagina 6. Componenti del sistema GUIDE Plus+ Logo GUIDE Plus+ Sky Finestra Video Logo del partner di co-branding Guardare 29-May 07:15 Principale BBC2 8:00-8:30 Guida Ricerca Thu, 29 7:00 Breakfast Pannelli informativi Pubblicità Arthur : Animation following the adventures of a young aardvark and his friends. Buster discovers the joy of growing your own vegetables. La Mia TV 7:30 Agenda 8:00 Installazione 8:30 Barra di azione Box informativo Barra dei menu Breakfast In the Night Garden Cbeebies Springwatch Arthur GMTV Today Freshly Squeezed Everybody loves Ray... Just Shoot Me The Adve... Rupert B... Roary th... Make Wa... Fifi and t... Tomas ... Spendaholics Greek Emmerd... The Montel Williams Show Sally Jessy Raphael Logo del canale e titolo del programma Anything Goes

• Le immagini sopra riprodotte variano a seconda della nazione.
• Le informazioni riportate nei pannelli informativi non sono fornite da Sony, ma dal partner di co-branding.
• La funzione della barra di azione varia a seconda della posizione del cursore e delle impostazioni selezionate. 1 Premere GUIDE. 2 Eseguire l’operazione desiderata, nel modo illustrato nella seguente tabella o visualizzato sullo schermo. 18 IT Per Fare questo Guardare un programma Premere F/f/G/g per selezionare il programma, quindi premere

GUIDE per chiudere la Guida TV. Disattivare la Guida Premere Impostare un programma da visualizzare automaticamente sullo schermo all’inizio della trasmissione – Guardare Premere F/f/G/g per selezionare un programma che si desidera guardare in futuro, quindi premere il tasto verde. Barra dei menu Premere ripetutamente F per accedere alla barra dei menu. Premere G/g per selezionare l’area. (“Guida”, “Ricerca”, “La Mia TV”, “Agenda” e “Installazione”) Nell’area “Guida” è possibile guardare un programma o impostare un promemoria. Cercare un programma – Ricerca Utilizzando la funzione di ricerca, è possibile trovare rapidamente un programma da guardare oppure impostare un promemoria; la ricerca viene eseguita per categoria (es. Sport) o sottocategoria (es. Calcio) di programmi. 1 Selezionare “Ricerca” sulla barra dei menu, quindi premere f una sola volta. 2 Premere F/f/G/g per selezionare una categoria o sottocategoria, quindi premere . Ricercare specificando una parola chiave personalizzata – La Mia Ricerca In aggiunta alle categorie e sottocategorie standard, è possibile impostare delle parole chiave personalizzate da utilizzare nelle ricerche. 1 Evidenziare “La Mia Ricerca” nell’area “Ricerca” nella barra dei menu. 2 Premere il tasto giallo per aggiungere una parola chiave, dopodiché verrà visualizzata la tastiera virtuale. 3 Utilizzare la tastiera virtuale per inserire la parola chiave. 4 Premere il tasto verde per confermare. 5 La parola chiave personalizzata verrà visualizzata in “La Mia Ricerca”. 6 Selezionare la parola chiave impostata e premere per avviare una ricerca utilizzando la parola chiave personale.

• Per annullare un promemoria, premere il pulsante rosso quando il promemoria è evidenziato o utilizzare “Agenda” sulla barra dei menu.
• Se il televisore viene posto in modalità standby, si accenderà automaticamente quando il programma sta per iniziare. (Continua) 19 IT Visione del televisore

• Nel box informativo verranno visualizzate informazioni relative al programma.
• Premere / per visualizzare il box informativo in forma estesa e leggere il riassunto completo del programma.
• Per spostarsi verso l’alto o verso il basso negli elenchi è possibile utilizzare PROG+/–. Premere BRAVIA sync m/M per andare avanti o indietro di un giorno. Per Fare questo Impostare un Profilo per ricevere dei consigli in base alle preferenze impostate – La Mia TV Nell’area “La Mia TV” è possibile impostare un profilo personale. L’impostazione del profilo può essere effettuata in base a canali, categorie e/o parole chiave. Nell’area “La Mia TV” verranno quindi visualizzati dei consigli per trovare rapidamente e facilmente un programma interessante da guardare, o per impostare un promemoria. Per impostare il profilo personale: 1 Selezionare “La Mia TV” sulla barra dei menu, quindi premere il tasto verde per impostare il profilo personale. 2 Premere F/f per selezionare i canali, le categorie o la parola chiave. 3 Premere il tasto giallo per aggiungere un canale, una categoria o una parola chiave al profilo. 4 Premere F/f/G/g per selezionare un canale, una categoria o una parola chiave, quindi premere . 5 Ripetere le fasi 2 - 4 per aggiungere altri elementi. 6 Premere per attivare il profilo.

• Utilizzando i tasti rosso e verde, è possibile eliminare o modificare gli elementi inseriti. Eliminare e modificare un promemoria – Agenda

Evidenziare “Agenda” sulla barra dei menu. Premere F/f per eliminare o modificare gli elementi utilizzando i tasti rosso e verde.

• Se non vi sono promemoria impostati, viene visualizzato “Nessuna registrazione programmata”. Premere g per evidenziare “Frequenza” (es. settimanale) o “Durata” (es. impostazione promemoria:10 min prima), è possibile modificare queste impostazioni premendo i tasti colorati. Configurare il sistema GUIDE Plus+ in base alla propria situazione – Installazione 20 IT

Evidenziare “Installazione” sulla barra dei menu. Premere F/f per selezionare gli elementi da configurare tra quelli elencati di seguito. “Preferenze personali”: È possibile cambiare il linguaggio di visualizzazione sullo schermo, modificare l’orario del promemoria e impostare la funzione di scaricamento notturno. “Inizia la sequenza di installazione”: Questa funzione consente di riavviare l’installazione dall’inizio in modo semplice. Eseguendo questa operazione, tutti i dati degli elenchi dei programmi TV attualmente salvati verranno eliminati. “Scaricamento dati manuale”: Consente di aggiornare immediatamente gli elenchi dei programmi TV. Se il televisore rimane spento per diversi giorni, gli elenchi dei programmi TV non verranno aggiornati automaticamente. In tal caso, utilizzare questa funzione per aggiornare gli elenchi dei programmi. Schermata “Informazioni del Sistema GUIDE Plus+”: Consente di visualizzare le informazioni del sistema Display GUIDE Plus+. In questa schermata sono riportati diversi valori utili per la ricerca guasti. Uso dell’EPG (Digital Electoronic Programme Guide) Tutte le Categorie 001 BBC ONE 12: 00 Homes Under the Hammer 002 BBC TWO Ready Steady Cook

Past Neighbours Afterlife modo illustrato nella seguente tabella o visualizzato sullo schermo. CSI: Crime Scene Inv... Everybody Loves Raymond Racing from Chepstow and Ascot PartyPoker.com Worl... Eastenders This is BBC FOUR The Sharon Osb... Baseball Wedne... 30 minuti Trans World Sport Categoria ** Questa funzione potrà non essere disponibile in alcuni paesi/regioni. Per spostarsi nella GUIDE (Sony Guide o GUIDE Plus+), vedere a pagina 52. Per Fare questo Guardare un programma Premere F/f/G/g per selezionare il programma, quindi premere Disattivare la Guida Premere Ordinare le informazioni sul programma per categoria – Elenco categorie

Premere il tasto blu. Premere F/f per selezionare una categoria, quindi premere Impostare un programma da visualizzare automaticamente sullo schermo all’inizio della trasmissione – Promemoria

Premere F/f/G/g per selezionare il programma che si desidera visualizzare, quindi premere / . Premere F/f per selezionare “Promemoria”, quindi premere . Compare il simbolo c in corrispondenza delle informazioni del programma selezionato. L’indicatore sul pannello anteriore del televisore si illumina di arancione.

• Se il televisore viene posto in modalità standby, si accenderà automaticamente quando il programma sta per iniziare. Annulla promemoria – Annulla Timer

Premere / . Premere F/f per selezionare “Elenco timer”, quindi premere . Premere F/f per selezionare il programma che si desidera annullare, quindi premere . Premere F/f per selezionare “Annulla Timer”, quindi premere Comparirà un messaggio per confermare che si desidera annullare il programma. Premere G/g per selezionare “Sì”, quindi premere per confermare. 21 IT Visione del televisore Successivo Homes Under th... Vodafone TBA: L... A Picture of Brit... Real Crime: The Truth About the... Precedente 13: 00 Cracker Sign Zone: Ancient Rome: The Rise a... 009 ITV3 12: 30 Extraordinary People: Britains Iden... 004 Channel 4 008 BBC FOUR 1 In modalità digitale, premere GUIDE. 2 Eseguire l’operazione desiderata, nel Ven 16 Mar 11:35 11: 30 Oggi

1 In modalità digitale, premere . 2 Eseguire l’operazione desiderata, nel Preferiti 1 modo illustrato nella seguente tabella o visualizzato sullo schermo. Homes Under the Hammer Precedente 10:30 - 11:00 Successivo Impost. Elenco Preferiti Digitali

• Questa funzione potrebbe non essere disponibile in alcuni paesi/regioni. Per Fare questo Creare un elenco Preferiti per la prima volta

Premere per selezionare “Sì”. Premere il tasto giallo per selezionare l’elenco preferiti. Premere F/f per selezionare il canale da aggiungere, quindi premere . Accanto ai canali memorizzati nell’elenco preferiti appare il simbolo . Guardare un canale

Premere il tasto giallo per scorrere gli elenchi preferiti. Premere F/f per selezionare il canale, quindi premere . Disattivare l’elenco Preferiti Premere Aggiungere o rimuovere canali dall’elenco Preferiti correntemente modificato

Rimuovere tutti i canali dall’elenco Preferiti corrente

22 IT RETURN. Premere il tasto blu. Premere il tasto giallo per selezionare l’elenco che si desidera modificare. Premere F/f/G/g per selezionare il canale che si desidera aggiungere o rimuovere, quindi premere . Premere il tasto blu. Premere il tasto giallo per selezionare l’elenco preferiti che si desidera modificare. Premere il tasto blu. Premere G/g per selezionare “Sì”, quindi premere per confermare. Uso delle apparecchiature opzionali Schema dei collegamenti È possibile collegare una vasta gamma di apparecchiature opzionali al televisore. I cavi di collegamento non sono in dotazione.

( SMARTLINK ) Uso delle apparecchiature opzionali

Simbolo sullo schermo Descrizione AV1 AV1 Quando si collega un decoder, il televisore invia segnali codificati al decoder, e quest’ultimo li decodifica prima di riprodurli.

AV2 (SMARTLINK) AV2 SmartLink è un collegamento diretto tra il televisore e un videoregistratore o registratore DVD.

COMPONENT IN Component Le seguenti prese video component supportano esclusivamente i seguenti segnali video in ingresso: 480i, 480p, 576i, 576p, 720p, 1080i e 1080p. 4 DMPORT DMPORT Il televisore è in grado di riprodurre i segnali audio o video (è richiesto un cavo opzionale) di un lettore audio portatile collegato tramite un adattatore DIGITAL MEDIA PORT (DMPORT). A seconda del tipo di adattatore DIGITAL MEDIA PORT collegato, l’apparecchio può essere comandato dal televisore in base alle seguenti modalità: – Tramite il telecomando del televisore: N/x/X/m/ M/F/f/G/g/ / RETURN. – Tramite il menu Opzioni: premere OPTIONS e selezionare “Pannello di controllo” o “Controllo dispositivi (Menu)”.

• Non collegare o scollegare un adattatore DIGITAL MEDIA PORT con il televisore acceso.
• L’apparecchio collegato non viene caricato quando il televisore è spento oppure in modalità standby. 5 HDMI IN 1 o 2 HDMI 1 o HDMI 2 qs HDMI 3 HDMI 3 I segnali digitali video e audio in ingresso provengono dall’apparecchio collegato. Inoltre, se si collega un apparecchio compatibile con la funzione Controllo per HDMI, è possibile attivare la comunicazione con l’apparecchio collegato. Vedere pagina 47 per impostare la comunicazione. Qualora l’apparecchiatura disponga di una presa DVI, collegare la presa DVI alla presa HDMI IN mediante un’interfaccia adattatore DVI-HDMI (non in dotazione) e collegare la presa di uscita audio dell’apparecchiatura alla presa di ingresso audio HDMI IN.

• Le prese HDMI supportano esclusivamente i seguenti segnali video in ingresso: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p e 1080/24p. Per informazioni sugli ingressi video PC, vedere pagina 57.
• Utilizzare esclusivamente un cavo HDMI autorizzato recante il logo HDMI. Si raccomanda l’uso di un cavo HDMI Sony (di tipo ad alta velocità).
• Quando si collega un sistema audio compatibile con la funzione Controllo per HDMI, verificare di averlo collegato anche alla presa DIGITAL AUDIO OUT (OPTICAL).

24 IT LAN Il televisore consente di riprodurre i contenuti memorizzati su dispositivi compatibili con DLNA attraverso una rete (pagina 35). Collegare a

8 L- PC IN Simbolo sullo schermo Descrizione

Si raccomanda di utilizzare un cavo PC con nuclei di ferrite e dotato di “Connettore, D-sub 15” (cod. art. 1-793-504-11, disponibile presso il Centro Assistenza Sony) o altro equivalente.

Collegare le prese di uscita audio per ascoltare l’audio del televisore da un’apparecchiatura audio Hi-Fi.

Utilizzare un cavo audio ottico. DIGITAL AUDIO OUT (OPTICAL)

Per utilizzare i servizi Pay Per View. Per ulteriori informazioni, fare riferimento al manuale di istruzioni in dotazione con il CAM. Per utilizzare il CAM, rimuovere la scheda non programmata (“dummy”) dall’alloggiamento CAM, quindi spegnere il televisore e inserire la scheda CAM nell’alloggiamento. Se non si utilizza il CAM, si raccomanda di lasciare la scheda non programmata (“dummy”) nell’alloggiamento CAM.

• Il CAM non è supportato in tutti i paesi. Verificare con il proprio rivenditore autorizzato.

USB /LAV3 qf i Il televisore consente di riprodurre foto o file musicali memorizzati su una fotocamera o videocamera digitale Sony tramite un cavo USB o un dispositivo di memorizzazione USB (pagina 28).

AV3 Gli apparecchi mono devono essere collegati alla presa AV3 L. È possibile ascoltare l’audio del televisore con le cuffie. 25 IT Uso delle apparecchiature opzionali CAM (Conditional Access Module, modulo di accesso condizionale) Visualizzazione di immagini da apparecchiature collegate Accendere l’apparecchiatura collegata, quindi eseguire una delle operazioni descritte di seguito. Per apparecchiature collegate alle prese scart mediante un cavo completamente cablato a 21 pin Avviare la riproduzione sull’apparecchiatura collegata. L’immagine riprodotta dall’apparecchiatura viene visualizzata sullo schermo. Per un videoregistratore/registratore DVD pre-sintonizzato automaticamente Opzioni Descrizione Modalità Immagine (eccetto in modalità ingresso PC) Vedere pagina 40. Modalità display (solo in modalità ingresso PC) Vedere pagina 40. Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Altoparlante Vedere pagina 47. Motionflow Vedere pagina 43. PIP (solo in modalità Vedere pagina 27. ingresso PC) PAP (eccetto Vedere pagina 26. modalità ingresso PC e modalità DIGITAL MEDIA PORT) Regolazione Aut. (solo in modalità ingresso PC) Vedere pagina 45. Spostamento Orizz. (solo in modalità ingresso PC) Vedere pagina 45. Vedere pagina 44. Per un dispositivo di rete Timer Spegnimento (eccetto in modalità ingresso PC) Vedere pagina 35. Risparmio Energia Vedere pagina 43. Controllo dispositivi (Menu) (solo in modalità DIGITAL MEDIA PORT) Vedere pagina 24. Pannello di controllo (solo in modalità DIGITAL MEDIA PORT) Vedere pagina 24. Controllo dispositivi (solo in modalità HDMI) Vedere pagina 30. In modalità analogica, premere PROG +/– o i tasti numerati per selezionare il canale video. Per un dispositivo USB Vedere pagina 28. Per altre apparecchiature collegate Premere / per visualizzare un elenco delle apparecchiature collegate. Premere F/f per selezionare la fonte di ingresso desiderata, quindi premere . Qualora non venga effettuata alcuna operazione per due secondi dopo avere premuto F/f verrà selezionata automaticamente l’opzione evidenziata. Qualora una sorgente di ingresso sia impostata su “Salta” nel menu “Impostazione AV” (pagina 46), tale sorgente di ingresso non comparirà nell’elenco.

• Per ritornare alla visualizzazione normale, premere DIGITAL o ANALOG. Uso del menu Opzioni Premere OPTIONS per visualizzare le seguenti opzioni durante la visione di immagini da apparecchiature collegate. 26 IT Per visualizzare due immagini contemporaneamente – PAP (Picture and Picture) È possibile visualizzare due immagini (ingresso esterno e programma televisivo) sullo schermo contemporaneamente. Collegare un’apparecchiatura opzionale (pagina 23) e accertarsi che le immagini dell’apparecchiatura compaiano sullo schermo (pagina 26).

• Questa funzione non è disponibile per un ingresso PC e per l’ingresso DIGITAL MEDIA PORT.
• Non è possibile modificare le dimensioni delle immagini.
• Non è possibile visualizzare segnali analogici nell’immagine del programma televisivo mentre vengono visualizzati segnali AV1, AV2 o AV3 nell’immagine degli ingressi esterni.

• È possibile attivare l’audio dell’altra immagine selezionando “Scambio Audio” dal menu Opzioni. 1 Premere OPTIONS. 2 Premere F/f per selezionare “PAP”, quindi premere

Uso delle apparecchiature opzionali L’immagine riprodotta dall’apparecchiatura collegata viene visualizzata a sinistra, mentre il programma televisivo viene visualizzato a destra. 3 Premere i tasti numerati o PROG +/– per selezionare il canale televisivo. Per ritornare alla visualizzazione normale Premere RETURN.

• L’audio dell’immagine evidenziata è attivo. È possibile attivare l’audio dell’altra immagine premendo G/g. Per visualizzare due immagini contemporaneamente – PIP (Picture in Picture) È possibile visualizzare due immagini (ingresso PC e programma televisivo) sullo schermo contemporaneamente. Collegare un PC (pagina 23) e accertarsi che l’immagine del PC compaia sullo schermo. 1 Premere OPTIONS per visualizzare il menu Opzioni. 2 Premere F/f per selezionare “PIP”, quindi premere

L’immagine riprodotta dal PC collegato viene visualizzata a tutto schermo, mentre il programma televisivo viene visualizzato nella schermata piccola. È possibile utilizzare F/f/G/g per spostare la schermata del programma televisivo. Premere i tasti numerati o PROG +/– per selezionare il canale televisivo. Per ritornare alla visualizzazione normale Premere RETURN. 27 IT Riproduzione di foto e musica tramite USB Il televisore consente di riprodurre file di immagine o file musicali memorizzati su una fotocamera o videocamera digitale Sony tramite un cavo USB o un dispositivo di memorizzazione USB. 1 Collegare un dispositivo USB supportato al televisore. 2 Premere HOME. 3 Premere G/g per selezionare “Foto” o Opzione Descrizione Mostra opzioni Consente di impostare la riproduzione ripetuta o riproduzione in ordine casuale delle foto. Impostazione foto Consente di impostare le modalità di esecuzione della riproduzione e gli effetti per la riproduzione delle presentazioni. Ruota e Salva Consente di ruotare e salvare i file non protetti. Altoparlante Vedere pagina 47. Immagine cornice Consente di selezionare una foto da utilizzare come cornice. Informazioni Consente di visualizzare informazioni sul dispositivo, le cartelle e i file. “Musica”. 4 Premere F/f per selezionare un dispositivo USB, quindi premere

In “Musica” viene visualizzato “Vista elenco”. In “Foto” viene visualizzato “Visualiz. Miniature”. Premere il tasto giallo per passare da “Vista elenco” a “Visualiz. Miniature” e viceversa. 5 Premere F/f/G/g per selezionare un file o cartella, quindi premere

Selezionare una cartella, selezionare un file, quindi premere . La riproduzione avrà inizio. Avvio automatico della riproduzione di foto La riproduzione delle foto sul televisore viene avviata automaticamente se, con il televisore acceso, si collega una fotocamera digitale o altro apparecchio contenente file di immagine tramite un cavo USB e quindi lo si attiva (pagina 42). Opzioni disponibili per (Foto) Opzione Descrizione Modalità Immagine Vedere pagina 40. Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Ritaglio Consente di ritagliare una foto. Visualizza mappa Consente di visualizzare una mappa del luogo in cui è stata scattata la foto, oltre alla foto stessa. 28 IT Opzioni disponibili per (Musica) Opzione Descrizione Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Aggiungi a presentaz. Consente di registrare la musica di sottofondo che dovrà essere riprodotta durante una presentazione con (Foto). Rimuovi da presentaz. Consente di eliminare la musica di sottofondo registrata. Opzioni riproduz. Consente di impostare le opzioni relative a ripetizione, ripetizione in ordine casuale o riproduzione normale per i file musicali. Altoparlante Vedere pagina 47. Informazioni Consente di visualizzare informazioni sul dispositivo, le cartella e i file.

• Le immagini potrebbero essere riprodotte con bassa qualità quando si utilizza la funzione (Foto), poiché potrebbero essere ingrandite. Ciò dipende dalle caratteristiche del file. Inoltre, a seconda delle dimensioni delle immagini e del rapporto larghezza/altezza, le immagini potrebbero non occupare completamente lo schermo. Visualizzazione di una foto — Cornice Il televisore consente di visualizzare un’immagine fissa sullo schermo per un periodo di tempo selezionato. Trascorso tale periodo, il televisore passa automaticamente alla modalità standby. 1 Selezionare una foto. È possibile selezionare una foto contenuta su un apparecchio USB collegato o in una cartella preimpostata. Per ulteriori dettagli sulla procedura di selezione di una foto, vedere pagina 28. 2 Premere OPTIONS mentre è visualizzata la foto prescelta, quindi premere F/f per selezionare “Immagine cornice” e infine premere . 3 Premere ripetutamente RETURN per ritornare al Menu Casa. 4 Premere F/f/G/g per selezionare “Foto”, quindi selezionare “Cornice” e infine premere . Il televisore passa in modalità Cornice, e la foto selezionata viene visualizzata sullo schermo. Impostazione del tempo di visualizzazione di una foto Premere OPTIONS, quindi selezionare “Durata” e premere . Quindi, selezionare la durata e premere . Sullo schermo verrà visualizzato il conteggio. Per ritornare a XMB™ Premere RETURN.

• Qualora la foto venga selezionata da un dispositivo USB, questo dovrà rimanere collegato al televisore.
• Qualora sia attivato il “Timer Spegnimento”, il televisore si pone automaticamente in modalità standby. Visualizzazione di una foto con l’indicazione della posizione su una mappa Se si utilizza un dispositivo di acquisizione immagini dotato di funzione GPS (fotocamera digitale, o simili), il televisore consente di visualizzare una foto con la mappa della posizione in cui è stata scattata utilizzando una funzione GPS per la registrazione della latitudine e della longitudine. Dal momento che le informazioni relative alla mappa vengono scaricate da un servizio mappe su Internet, per utilizzare questa funzione è necessaria una connessione di rete, e il televisore deve essere collegato alla rete (pagina 35). (Continua) 29 IT Uso delle apparecchiature opzionali

• Quando si utilizza (Foto), il caricamento di alcuni file di immagine potrebbe richiedere un po’ di tempo.
• Il nome del file e della cartella sono solo in inglese.
• Mentre il televisore accede ai dati sul dispositivo USB, osservare le seguenti precauzioni: – Non spegnere il televisore o il dispositivo USB collegato. – Non scollegare il cavo USB. – Non rimuovere il dispositivo USB. I dati sul dispositivo USB potrebbero risultarne danneggiati.
• Sony declina qualsiasi responsabilità per danni o perdita di dati sul dispositivo di registrazione dovuti a malfunzionamento di dispositivi collegati o del televisore.
• La riproduzione non viene avviata automaticamente se il televisore viene acceso dopo il collegamento della fotocamera o di altro dispositivo alla porta USB.
• La riproduzione USB è possibile con i seguenti formati file di immagine: – JPEG (file in formato JPEG con estensione “.jpg” e conformi a DCF 2.0 o Exif 2.21) – RAW (file in formato ARW/ARW 2.0 con estensione “.arw”.) Solo per anteprima.
• Quando si collega una fotocamera digitale Sony, impostare la modalità di connessione USB della fotocamera su Auto o “Mass Storage (Memoria di massa)”. Per ulteriori informazioni sulla modalità di connessione USB, fare riferimento alle istruzioni fornite con la fotocamera digitale.
• La riproduzione USB è possibile con i seguenti formati di file musicali: – MP3 (file con estensione “.mp3” privi di protezione del copyright)
• Il visualizzatore foto USB supporta i file system FAT12, FAT16 e FAT32.
• Alcuni file, ivi compresi i file modificati su PC, non possono essere riprodotti anche se il formato è supportato; ciò dipende dalle caratteristiche specifiche del file.
• Visitare il sito Web indicato di seguito per informazioni aggiornate sui dispositivi USB compatibili. http://support.sony-europe.com/TV/compatibility/ 1 Selezionare una foto (pagina 28). 2 Premere i tasti verde/rosso per ingrandire/ rimpicciolire la mappa. Per cambiare la posizione di visualizzazione della mappa sullo schermo del televisore, premere ripetutamente il tasto blu.

• Il servizio mappe on-line è fornito da terzi, pertanto potrebbe subire variazioni o essere sospeso senza preavviso.
• La posizione indicata sulla mappa potrebbe differire da quella effettiva; ciò dipende dalle caratteristiche del dispositivo di acquisizione immagini impiegato.
• Se il televisore non è collegato a Internet, o se il servizio di mappe on-line viene sospeso, verrà visualizzata solo una mappa a larga scala che non potrà essere ingrandita o rimpicciolita.
• È anche possibile visualizzare una presentazione con l’indicazione della posizione su una mappa. Impostare “Impostazione foto” su “Semplice con mappa” (pagina 28).

• La mappa può essere visualizzata nel caso in cui i dati EXIF della foto comprendano la data, e la latitudine e la longitudine (“File di log”) siano state registrate utilizzando un’unità GPS Sony. Seguire la procedura descritta di seguito.

Collegare l’unità GPS alla porta USB. Premere HOME. Premere G/g per selezionare “Foto”. Premere F/f per selezionare l’unità GPS, quindi premere . 5 Selezionare le seguenti opzioni utilizzando F/f e premere , quindi impostarle utilizzando F/f. –Fuso Orario –Ora Legale 6 Selezionare “Si”, quindi premere . I File di log GPS verranno caricati. 7 Scollegare l’unità GPS e collegare il dispositivo su cui è archiviata la foto. 8 Selezionare una foto (pagina 28). 9 Premere i tasti verde/rosso per ingrandire/ rimpicciolire la mappa. 30 IT Uso di BRAVIA Sync con la funzione Controllo per HDMI La funzione Controllo per HDMI consente al televisore di comunicare con le apparecchiature collegate compatibili con la funzione, utilizzando l’HDMI CEC (Consumer Electronics Control, comando elettrodomestici). Per esempio, collegando un’apparecchiatura Sony compatibile con il comando per HDMI (con cavi HDMI), è possibile comandarle insieme. Accertarsi di avere collegato l’apparecchiatura nel modo corretto e selezionare le opportune impostazioni. Controllo per HDMI

• Determina lo spegnimento automatico dell’apparecchiatura collegata quando si porta il televisore in modalità standby con il telecomando.
• Determina l’accensione automatica del televisore e la selezione dell’ingresso dell’apparecchiatura collegata quando questa entra in funzione.
• Attivando un impianto audio collegato mentre il televisore è acceso, l’uscita audio viene automaticamente commutata dall’altoparlante del televisore all’impianto audio.
• Consente di regolare il volume (2 +/–) e di escludere l’audio (%) di un impianto audio collegato.
• È possibile comandare le apparecchiature collegate Sony recanti il logo BRAVIA Sync dal telecomando premendo: – N/x/X/m/M per comandare direttamente l’apparecchiatura collegata. – SYNC MENU per visualizzare il menu dell’apparecchiatura HDMI collegata sullo schermo. Dopo avere visualizzato il menu, è possibile utilizzare la schermata menu mediante F/f/G/g e – OPTIONS per visualizzare “Controllo dispositivi”, quindi selezionare opzioni da “Menu”, “Opzioni” ed “Elenco contenuti” per comandare l’apparecchiatura. – Fare riferimento al manuale istruzioni dell’apparecchiatura per la disponibilità del comando. Per collegare l’apparecchiatura compatibile con il Controllo per HDMI Collegare l’apparecchiatura compatibile e il televisore con un cavo HDMI. Quando si collega un impianto audio, accertarsi di avere collegato anche la presa DIGITAL AUDIO OUT (OPTICAL) del televisore e l’impianto audio utilizzando un cavo audio ottico. Per ulteriori dettagli, vedere pagina 25. Impostazioni per la funzione Controllo per HDMI Uso delle apparecchiature opzionali Le impostazioni per la funzione Controllo per HDMI devono essere eseguite sia sul televisore sia sull’apparecchiatura collegata. Vedere la sezione “Impostazione HDMI” a pagina 47 per le impostazioni sul televisore. Per le impostazioni sull’apparecchiatura collegata, fare riferimento alle istruzioni di funzionamento per l’apparecchiatura. 31 IT Uso delle apparecchiature opzionali con il telecomando del televisore Tasti per l’uso delle apparecchiature opzionali Per ulteriori informazioni, fare riferimento alle istruzioni per l’uso in dotazione con l’apparecchiatura collegata. Elemento Descrizione 1 "/1 Accende o spegne l’apparecchiatura opzionale selezionata con i tasti di funzione. 2 Tasti di funzione Consente di comandare le apparecchiature corrispondenti. Per ulteriori dettagli, vedere “Programmazione del telecomando” a pagina 32. 3 BD/DVD
• ./>: Accede all’inizio Tasti di fun- del precedente/successivo zionamento titolo/capitolo/scena/brano. / : Riproduce la scena/ manda leggermente avanti la scena.
• m/M: Manda rapidamente all’indietro/in avanti il disco se premuto durante la riproduzione.
• N: Riproduce un disco a velocità normale.
• X: Sospende la riproduzione.
• X: Arresta la riproduzione. 4 DVD tasti di • z REC: Avvia la registraregistrazione. zione
• X REC PAUSE: Sospende la registrazione.
• x REC STOP: Arresta la registrazione. 5 F1/F2

• Consente di selezionare un disco quando si utilizza un cambiadischi.
• Consente di selezionare una funzione quando si utilizza un’unità multipla (ad esempio un DVD/HDD). 6 BD/DVD MENU Consente di visualizzare il menu del disco BD/DVD. 7 BD/DVD TOP MENU Consente di visualizzare il top menu del disco BD/DVD. Programmazione del telecomando

• Il tasto N è dotato di un pallino per il riconoscimento tattile. Utilizzare il pallino per il riconoscimento tattile come riferimento durante l’uso di un’altra apparecchiatura. 32 IT Il presente telecomando è impostato per funzionare con televisori Sony, la maggior parte dei lettori di dischi Sony Blu-ray, lettori DVD, registratori DVD e sistemi audio (Home Theatre, ecc.). Per comandare i lettori di dischi Blu-ray, i lettori DVD e i registratori DVD di altre marche (e di alcuni altri modelli Sony), programmare il telecomando come descritto di seguito.

• Prima di iniziare, leggere il codice a tre cifre dell’apparecchiatura indicato in “Codici dei Produttori” a pagina 33. 4 Accendere l’apparecchiatura e verificare che le seguenti funzioni principali siano attive. Per i lettori di dischi Blu-ray, lettori DVD e registratori DVD, verificare: N (riproduzione), x (stop), m (riavvolgimento), M (avanzamento rapido), selezione canali. Per i lettori DVD e registratori DVD, verificare: TOP MENU/MENU e F/f/G/g. Se l’apparecchiatura non funziona o altre funzioni non sono attive

Per tornare al normale funzionamento

Premere il tasto della funzione TV.

Codici dei Produttori

1 Tenere premuto il tasto della funzione BD, DVD, o AMP che si desidera programmare sul telecomando, quindi premere Il tasto della funzione selezionato (BD, DVD, o AMP) lampeggia. 2 Premere i tasti numerici per inserire il numero di codice del produttore a tre cifre quando il tasto della funzione lampeggia. Se non si inserisce il codice entro 10 secondi, sarà necessario ritornare alla fase 1. 3 Premere . Il tasto della funzione selezionata lampeggia due volte. Se il tasto della funzione selezionata lampeggia cinque volte, ripetere dalla fase 1. Lettori DVD Produttore SONY AIWA AKAI DENON GRUNDIG HITACHI JVC KENWOOD LOEWE MATSUI ONKYO PANASONIC PHILIPS PIONEER SAMSUNG SANYO SHARP THOMSON TOSHIBA YAMAHA Codice 001, 029, 030, 036 – 044, 053 – 055

018, 027, 020, 002 009, 028, 023, 024, 016, 003 025, 026, 015, 004, 035 006, 017 015, 014, 034 009, 028, 023, 024, 016, 003 013, 016 022, 033 018, 027, 020, 002, 045 – 047 009, 028, 023, 024, 016, 003, 031 004, 050, 051, 052 011, 014 019, 027 003, 048, 049 018, 027, 020, 002 Lettori (BD) di dischi Blu-ray Produttore SONY Codice 101 – 103 Registratori DVD/videocassette Produttore SONY Codice

(Continua) 33 IT Uso delle apparecchiature opzionali Inserire il codice corretto o provare a immettere uno dei codici seguenti elencati per marca. L’elenco potrebbe non includere i codici per tutti i modelli di tutte le marche. Registratori DVD/HDD Produttore SONY Codice 201 – 203 VCR Produttore SONY AIWA AKAI DAEWOO GRUNDIG HITACHI JVC LOEWE MATSUI ORION PANASONIC PHILIPS SAMSUNG SANYO SHARP THOMSON TOSHIBA Codice 301 – 310, 362 325, 331, 351 326, 329, 330 342, 343 358, 355, 360, 361, 320, 351, 366 327, 333, 334 314, 315, 322, 344, 352 – 354, 348, 332, 338 358, 355, 360, 361, 320, 351 356, 357 321, 323 311 – 313, 316 – 318, 358, 359, 363, 339 – 341, 345 335, 336 319, 350, 365

Sistemi Home Theatre DAV Produttore SONY (DAV) Codice 401 – 404 Ricevitori AV Produttore SONY Codice 451 – 454 Ricevitori digitali terrestri Produttore SONY 34 IT Codice 501 – 504 Uso delle funzioni di rete Questo televisore consente di riprodurre i contenuti memorizzati su dispositivi compatibili con DLNA utilizzando una rete domestica. I dispositivi su cui sono memorizzati i contenuti, quali ad esempio file di foto/ musicali, o che forniscono tali contenuti, sono detti “server”. Il televisore riceve i file delle foto o file musicali dal server attraverso la rete, dopodiché sarà possibile riprodurli sul televisore anche in altre stanze. Per utilizzare la rete domestica è necessario disporre di un dispositivo compatibile con DLNA (VAIO, Cyber-shot, ecc.) che funga da server. Riproduzione di file di immagine/musicali attraverso la rete Selezionando un’icona dal Menu Casa del televisore è possibile riprodurre facilmente i file delle foto o file musicali presenti sul server. 1 Premere HOME. 2 Premere G/g per selezionare “Foto” o “Musica”. 3 Premere F/f per selezionare un server, quindi premere

Collegamento del televisore alla rete

Se non è possibile rilevare il server Consultare “Verifica della connessione di rete” (pagina 37) e “Regolazione delle impostazioni di visualizzazione server” (pagina 37). 4 Premere F/f/G/g per selezionare un file o cartella, quindi premere Selezionare una cartella, selezionare un file, quindi premere . La riproduzione avrà inizio. Cavo di rete (non in dotazione) Router a banda larga Ai dispositivi di rete Cavo di rete (non in dotazione) Modem DSL/ modem via cavo

• Se i dati EXIF della foto (pagina 29) contengono anche i dati di longitudine e latitudine, sarà possibile visualizzare una mappa insieme alla foto.

• A seconda delle caratteristiche dei dispositivi di rete collegati, potrebbe essere necessario registrare il televisore su di essi.
• Le immagini potrebbero essere riprodotte con bassa qualità quando si utilizza la funzione (Foto), poiché potrebbero essere ingrandite. Ciò dipende dalle caratteristiche del file. Inoltre, a seconda delle dimensioni delle immagini e del rapporto larghezza/altezza, le immagini potrebbero non occupare completamente lo schermo. Internet (Continua) 35 IT Uso delle funzioni di rete In “Musica” viene visualizzato “Vista elenco”. In “Foto” viene visualizzato “Visualiz. Miniature”. È possibile scegliere tra la modalità di visualizzazione “Vista elenco” e “Visualiz. Miniature” premendo il tasto giallo.

• Quando si utilizza (Foto), il caricamento di alcuni file di immagine potrebbe richiedere un po’ di tempo.
• Il nome del file e della cartella sono solo in inglese.
• Affinché sia possibile riprodurre i file ricevuti da un dispositivo di rete, i file devono essere conformi a uno dei seguenti formati. – Foto: Formato JPEG – Musica: Formato MP3 o formato PCM lineare A seconda del dispositivo di rete in uso, il file potrebbe essere convertito in un formato diverso prima del trasferimento. In questi casi, per la riproduzione verrà utilizzato il formato ottenuto in seguito alla conversione. Per informazioni dettagliate, consultare il manuale di istruzioni del dispositivo di rete in uso. In alcuni casi, i file non possono essere riprodotti, anche se il formato corrisponde a uno di quelli elencati precedentemente. Riproduzione di foto e musica sullo schermo del televisore utilizzando dispositivi – Renderer “Renderer” è una funzionalità che consente di riprodurre sul televisore file delle foto e file musicali archiviati su dispositivi di rete (fotocamere digitali, telefoni cellulari, ecc.), utilizzando il dispositivo in questione per controllare la riproduzione. Per utilizzare per funzione, è necessario disporre di un dispositivo compatibile con il renderer, come una fotocamera digitale o un telefono cellulare, da utilizzare come controller. Consultare anche il manuale di istruzioni in dotazione con il controller. 1 Se necessario, impostare “Funzione Renderer”, “Controllo di accesso al Renderer” e “Impostazione Renderer” in “Impostazioni di rete” (pagina 53). 2 Riprodurre il file selezionato sul Opzioni disponibili per Opzione Descrizione Modalità Immagine Vedere pagina 40. Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Ritaglio Consente di ritagliare una foto. Visualizza mappa Consente di visualizzare una mappa del luogo in cui è stata scattata la foto, oltre alla foto stessa. Mostra opzioni Consente di impostare la riproduzione ripetuta o riproduzione in ordine casuale delle foto. Impostazione foto Consente di impostare le modalità di esecuzione della riproduzione e gli effetti per la riproduzione delle presentazioni. Ruota Per ruotare i file. Altoparlante Vedere pagina 47. Informazioni Consente di visualizzare informazioni sul dispositivo, le cartelle e i file. Opzioni disponibili per 36 IT (Musica) Opzione Descrizione Modalità Audio Vedere pagina 41. Surround Vedere pagina 42. Aggiungi a presentaz. Consente di registrare la musica di sottofondo che dovrà essere riprodotta durante una presentazione con (Foto). Rimuovi da presentaz. Consente di eliminare la musica di sottofondo registrata. Opzioni riproduz. Consente di impostare le opzioni relative a ripetizione, ripetizione in ordine casuale o riproduzione normale per i file musicali. Altoparlante Vedere pagina 47. Informazioni Consente di visualizzare informazioni sul dispositivo, le cartella e i file. televisore utilizzando il controller. Il file verrà riprodotto sul televisore tramite la rete collegata. Per eseguire le operazioni durante la riproduzione, utilizzare il controller oppure il telecomando del televisore. (Foto) Verifica della connessione di rete Inserire i valori (alfanumerici) del router in uso. Le opzioni da impostare possono variare a seconda del provider Internet o del router. Per informazioni dettagliate, consultare il manuale di istruzioni forniti dal provider Internet o insieme al router. 1 Premere HOME. 2 Premere G per selezionare i collegamenti in entrata dal televisore. 3 Premere F/f per selezionare

4 Selezionare “Rete”, quindi premere . 5 Selezionare “Impostazioni indirizzi IP”, quindi premere È possibile selezionare i server della rete domestica da visualizzare nel Menu Casa. Il televisore è in grado di visualizzare automaticamente fino a 10 server nel Menu Casa. 1 Impostare il server in modo da consentire “Impostazioni”. “Impostazioni di rete”, quindi premere Regolazione delle impostazioni di visualizzazione server

Se si seleziona “DHCP (DNS automatico)” Passare alla fase 7. Se si seleziona “DHCP (DNS manuale)” 2 Premere HOME. 3 Premere G/g per selezionare “Impostazioni”. 4 Premere F/f per selezionare “Impostazioni di rete”, quindi premere 5 Selezionare “Impostazioni visualizzazione server”, quindi premere

Impostare “DNS primario”/“DNS secondario” con F/f/g e i tasti numerati. 6 Selezionare il server da visualizzare dal Se si seleziona “Manuale” 7 Selezionare “Sì”, quindi premere . Impostare le seguenti opzioni con F/f/g e i tasti numerati.

• DNS primario/DNS secondario Se l’ISP utilizza un’impostazione specifica per il proxy server Premere OPTIONS, quindi premere F/f per selezionare “Impostazione Proxy” e infine premere . Inserire le impostazioni. 7 Premere . 8 Selezionare “Test”, quindi premere . 9 Selezionare “Sì”, quindi premere . Viene avviata la procedura di diagnostica di rete. Quando verrà visualizzato il messaggio “Connessione riuscita.” premere ripetutamente RETURN per uscire.

Impostazione del server da non visualizzare dal Menu Casa Nella fase 7, premere F/f per selezionare “No”, quindi premere . Opzioni disponibili (nella visualizzazione delle impostazioni del server collegato) Opzione Descrizione Elimina tutti Consente di eliminare tutti i server collegati. Lista aggiornamento Consente di aggiornare l’elenco dei server con le informazioni più recenti. Informazioni Consente di visualizzare informazioni relative al server collegato attualmente selezionato. Elimina Consente di eliminare il server collegato attualmente selezionato. (Continua) 37 IT Uso delle funzioni di rete 6 Selezionare un’opzione, quindi premere Per ulteriori informazioni sulle impostazioni del server, fare riferimento al manuale di istruzioni in dotazione con il server. Se non è possibile collegarsi alla rete domestica Il televisore è in grado di verificare se il server è riconosciuto correttamente. 1 Premere HOME. 2 Premere G/g per selezionare “Impostazioni”. 3 Premere F/f per selezionare “Impostazioni di rete”, quindi premere

4 Selezionare “Diagnostica server”, quindi premere

5 Selezionare “Sì”, quindi premere . Viene avviata la procedura di diagnostica server. Al termine della procedura di diagnostica server, verrà visualizzato l’elenco dei risultati. 6 Selezionare il server da verificare, quindi premere

Verranno visualizzati i risultati della procedura di diagnostica relativa al server selezionato. Se nei risultati viene segnalato un guasto, leggere le possibili cause e i rimedi e verificare i collegamenti e le impostazioni. 38 IT Uso delle funzioni Menu Esplorazione del Menu Casa del televisore (XMB™) XMB™ (XrossMediaBar) è un menu di funzioni BRAVIA e sorgenti di ingresso visualizzato sullo schermo del televisore. XMB™ consente di selezionare la programmazione e di regolare le impostazioni sul televisore BRAVIA TV in modo semplice. 1 Premere HOME. Sullo schermo compare il menu Casa del televisore. Immagine Suono Barra categorie dispositivi Impostazioni Caratteristiche Impostazione Impostazione Analogica Impostazione Digitale Barra categoria oggetti Icona categorie dispositivi Descrizione Impostazioni Consente di effettuare impostazioni e regolazioni avanzate. Per ulteriori dettagli sulle impostazioni, vedere pagina 40. Foto Il televisore consente di riprodurre i file delle foto tramite dispositivi USB o attraverso una rete (pagina 28, 35). Musica Il televisore consente di riprodurre i file musicali tramite dispositivi USB o attraverso una rete (pagina 28, 35). Digitale Consente di selezionare un canale digitale, l’elenco Preferiti (pagina 22) o la Guida (pagina 18, 21). Consente inoltre di selezionare un canale utilizzando i tasti numerati o PROG +/–. Analogico Consente di selezionare un canale analogico. Consente inoltre di selezionare un canale utilizzando i tasti numerati o PROG +/–. Per nascondere l’elenco di canali analogici, impostare “Visualizz. Elenco Programmi” su “No” (pagina 48). Ingressi Esterni Consente di selezionare apparecchiature collegate al televisore. Per assegnare un nome a un ingresso esterno, vedere “Impostazione AV” (pagina 46). 3 Premere F/f per selezionare l’elemento, quindi premere 4 Seguire le istruzioni sullo schermo. 5 Premere HOME per uscire.

• Le opzioni regolabili variano in base alla situazione.
• Le opzioni non disponibili appaiono in grigio oppure non vengono visualizzate. 39 IT Uso delle funzioni Menu 2 Premere G/g per selezionare la categoria. Impostazioni Immagine Modalità Immagine Consente di selezionare la modalità immagine fatta eccezione per la sorgente di ingresso PC. “Modalità Immagine” comprende opzioni particolarmente indicate per la riproduzione rispettivamente di video e foto. Le opzioni selezionabili possono variare a seconda della sorgente di ingresso. Brillante Standard Per un maggiore contrasto e nitidezza dell’immagine. Per un’immagine standard. Consigliato per l’home entertainment. Cinema Per la visione di film. Adatta alla visione in ambiente di tipo cinematografico. Foto-Brillante Per la visione di foto. Aumenta il contrasto e la nitidezza delle immagini. Per la visione di foto. Consente di impostare una qualità d’immagine ottimale per la visione delle foto in ambiente domestico. Per la visione di foto. Consente di riprodurre le immagini con la qualità utilizzata durante l’elaborazione digitale. Foto-Standard Foto-Originale Modalità display Consente di selezionare la modalità display per la sorgente di ingresso PC. (solo in ingresso PC/ Video Per immagini video. ingresso HDMI PC) Testo Per testi, diagrammi o tabelle. Ripristino Consente di ripristinare tutte le impostazioni dell’immagine eccetto “Modalità Immagine” e “Modalità display” (solo in modalità PC) alle impostazioni predefinite. Retroillum. Consente di regolare la luminosità della retroilluminazione. Contrasto Luminosità Consente di aumentare o diminuire il contrasto dell’immagine. Consente di schiarire o scurire l’immagine. Colore Tinta Consente di aumentare o diminuire l’intensità del colore. Consente di aumentare o diminuire i toni verdi e rossi.

• La “Tinta” può essere regolata esclusivamente per un segnale colore NTSC (per es. videocassette americane). Consente di regolare i toni bianchi dell’immagine. Temp. Colore Freddo Neutro Conferisce una tonalità azzurra ai colori bianchi. Conferisce una tonalità neutra ai colori bianchi. Caldo 1/Caldo 2 Conferiscono una tonalità rossa ai colori bianchi. “Caldo 2” conferisce una tonalità rossa più intensa rispetto a “Caldo 1”.

• “Caldo 1” e “Caldo 2” non sono disponibili quando “Modalità Immagine” è impostata su “Brillante” (o “Foto-Brillante”). Nitidezza Riduz. Rumore 40 IT Consente di aumentare o diminuire la nitidezza dell’immagine. Consente di ridurre i disturbi dell’immagine (effetto neve) in un segnale di trasmissione debole. Auto Riduce automaticamente i disturbi dell’immagine (solo in modalità analogica). Alto/Medio/ Basso Consentono di modificare l’effetto della riduzione del rumore.

Consente di disattivare la funzione “Riduz. Rumore”. Riduz. Rumore MPEG Consente di ridurre i disturbi dell’immagine in video compressi MPEG. Attivata durante la visualizzazione di DVD o trasmissioni digitali. Impost. avanzate Consente di definire con maggiore precisione le impostazioni “Immagine”. Questa impostazioni non sono disponibili quando “Modalità Immagine” è impostata su “Brillante” (o “Foto-Brillante”). Ottimizz. Consente di regolare automaticamente “Retroillum.” e contrasto avanz. “Contrasto” scegliendo le impostazioni ottimali in base alla luminosità dello schermo. Questa impostazione è particolarmente efficace per le scene con immagini scure. Consente di aumentare il contrasto nelle scene con immagini scure. Colore Brillante Consente di rendere i colori più brillanti. Gamma cromatica Consente di modificare la gamma dei colori di riproduzione. Con “Ampia” la riproduzione viene eseguita con valori vivaci, mentre con “Standard” viene eseguita con colori standard.

• “Colore Brillante” non è disponibile quando “Gamma cromatica” è impostato su “Standard”. “Riduz. Rumore”, “Riduz. Rumore MPEG” e “Impost. avanzate” non sono disponibili per PC. Suono Modalità Audio Consente di selezionare la modalità audio. Accentua i toni acuti e i bassi. Per suoni standard. Acuti Voce nitida Consente di incrementare la nitidezza della voce. Consente di ripristinare tutte le impostazioni audio alle impostazioni predefinite, eccetto “Doppio Audio”. Consente di regolare i suoni alti. Bassi Bilanciamento Consente di regolare i suoni gravi. Consente di allineare il livello dell’altoparlante sinistro o destro (Bilanciamento). Volume Autom. Consente di mantenere un livello di volume costante anche quando si verificano sbalzi di volume (per es. gli spot pubblicitari generalmente hanno un volume più alto dei programmi). Offset volume Consente di regolare il livello del volume dell’ingresso corrente relativamente agli altri ingressi. Livello woofer Provare a regolare il livello dei bassi dato che esso varia a seconda del luogo in cui viene posizionato il televisore. Diminuire il livello se si nota che i bassi emessi siano eccessivi e aumentare il livello se invece si ritiene che i bassi emessi non siano sufficienti. Ripristino

• Questa regolazione è necessaria solo quando il televisore viene installato la prima volta o quando la sua posizione è stata modificata. Non è necessario modificare la regolazione durante l’ascolto abituale. (Continua) 41 IT Uso delle funzioni Menu Dinamico Standard Surround Sport dal vivo Sala concerto Enfasi vocale Gli effetti surround riprodotti danno l’impressione di assistere dal vivo all’evento sportivo. Gli effetti surround riprodotti consentono di sentirsi avvolto dal suono come in un teatro. Cinema Gli effetti sonori emessi riproducono i sistemi audio ad alta qualità propri dei cinema. Personale È possibile memorizzare una regolazione “Enfasi vocale” a seconda delle preferenze.

Consente di selezionare la ricezione stereo o mono. Regola il livello del suono delle voci umane. Per esempio, se la voce del presentatore di un telegiornale non si distingue chiaramente, è possibile attivare questa impostazione per aumentarne il volume. Invece, mentre si guarda una trasmissione sportiva, è possibile disattivare l’impostazione per attenuare la voce del commentatore. Booster Audio Consente di ottenere un suono più pieno, di forte impatto, enfatizzando i suoni acuti e i bassi. Doppio Audio Consente di selezionare l’audio riprodotto dall’altoparlante per una trasmissione stereo o bilingue. Stereo/Mono A/B/Mono Per una trasmissione stereo. Per le trasmissioni bilingue, selezionare “A” per il canale audio 1, “B” per il canale audio 2, oppure “Mono” per un canale monofonico, se disponibile.

• Se viene selezionata un’altra apparecchiatura collegata al televisore, impostare l’opzione “Doppio Audio” su “Stereo”, “A” o “B”.

• “Acuti”, “Bassi”, “Bilanciamento” e “Volume Autom.” non sono disponibili quando “Altoparlante” è impostato su “Sistema Audio” e le cuffie sono collegate. Caratteristiche Auto start USB La riproduzione delle foto sul televisore viene avviata automaticamente se, con il televisore acceso si collega e quindi si accende una fotocamera digitale o altro apparecchio contenente file di immagine tramite un cavo USB. Presentazione foto Selezionare per visualizzare i file JPEG come una presentazione. Visualiz. Miniature

Selezionare per visualizzare i file JPEG come una miniatura. Selezionare per disattivare questa funzione.

• La riproduzione non viene avviata automaticamente se il televisore viene acceso dopo il collegamento della fotocamera o di altro dispositivo alla porta USB. Avvio rapido 42 IT Il televisore si accende più velocemente del normale entro due ore dall’entrata in modalità standby. Tuttavia, il consumo energetico in modalità standby è superiore di 20 W rispetto al normale. Risparmio Energia Consente di selezionare la modalità di risparmio energia per ridurre il consumo elettrico del televisore. Quando è selezionato “Immagine Assente” l’immagine viene disattivata e l’indicatore (Immagine Assente) sul pannello anteriore del televisore si illumina di verde. L’audio rimane invariato. Consumo standard Impostazioni predefinite. Consumo ridotto Consente di ridurre il consumo elettrico del televisore. Immagine Consente di disattivare la visualizzazione dell’immagine. È Assente possibile ascoltare l’audio anche se l’immagine è disattivata. Sens. Luce Amb.

Consente di ottimizzare automaticamente le impostazioni dell’immagine in base alle condizioni di illuminazione dell’ambiente. Consente di disattivare la funzione “Sens. Luce Amb.”.

• Non posizionare oggetti sopra il sensore, la sua funzionalità potrebbe risultarne compromessa. Vedere pagina 15 per l’ubicazione del sensore luce ambiente. Consente di illuminare e spegnere il logo Sony sul lato anteriore del televisore. Illuminazione tastiera Auto

Motionflow I pulsanti a sensore tattile si illuminano quando vengono toccati i tasti a sensore sul pannello anteriore del TV o quando la TV è accesa. I sensori sono costantemente illuminati. Rende più fluido il movimento nelle immagini, riducendo l’effetto mosso. Max Rende più fluido il movimento nelle immagini, ad esempio nei film. Rende più fluido il movimento nelle immagini. Utilizzare questa impostazione per l’uso standard. Min Fornisce un movimento fluido delle immagini. Utilizzare questa impostazione per ridurre disturbi indesiderati delle immagini. Utilizzare questa impostazione se impostando “Max”, “Standard” o “Min” si producono dei disturbi.

• A seconda delle caratteristiche video, l’effetto potrebbe non essere percepibile visivamente, anche se l’impostazione è stata modificata. Modalità Film Consente di ottimizzare la qualità dell’immagine dei film durante la riproduzione di immagini di un DVD ricavate da pellicola. Auto 1/Auto 2 “Auto 1” Rende più fluidi i movimenti rispetto alle immagini originali del film. “Auto 2” Consente di produrre i film senza modifiche.

Consente di disattivare la funzione “Modalità Film”.

• Qualora l’immagine contenga segnali irregolari o disturbi eccessivi, “Modalità Film” verrà automaticamente disattivata anche se è selezionato “Auto 1/Auto 2”.
• “Modalità Film” non è disponibile quando “Video/Foto” è impostato su “Foto” o al rilevamento di una foto se è selezionato “Video-A”. Modalità Gioco/Testo Consente di ottenere una visualizzazione ottimale di immagini contenenti righe sottili e caratteri piccoli trasmesse da consolle per videogiochi e PC. Impostando questa opzione su “Sì”, le righe e i caratteri fini verranno visualizzati in modo nitido. (Continua) 43 IT Uso delle funzioni Menu Standard Video/Foto Consente di ottenere una qualità dell’immagine adeguata selezionando l’opzione in base alla sorgente di ingresso (dati video o fotografici). Video-A Consente di impostare una qualità dell’immagine adeguata in base alla sorgente di ingresso, ai dati video o fotografici collegando apparecchiature Sony con funzionalità HDMI che supportano la modalità “Video-A”. Video Foto Consente di ottenere una qualità dell’immagine adeguata per le immagini in movimento. Consente di ottenere una qualità dell’immagine adeguata per le immagini fisse.

• L’impostazione è fissa su “Video” se la modalità Video-A non è supportata dall’apparecchiatura collegata, anche se viene selezionato “Video-A”.
• Solo per HDMI 1, HDMI 2, HDMI 3 e Component in formato 1080i o 1080p. x.v.Colour Visualizza le immagini in movimento in modo maggiormente fedele alla sorgente originale riproducendo la gamma cromatica della sorgente.

• L’impostazione è fissa su “Normale” quando il segnale di ingresso è HDMI (RGB), anche se viene selezionato “x.v.Colour”.
• Solo per HDMI 1, HDMI 2, HDMI 3 e Component in formato 720p, 1080i o 1080p. Gamma cromatica foto Consente di selezionare l’opzione (sRGB, sYCC, Adobe RGB) per riprodurre la gamma cromatica del segnale in uscita dall’apparecchiatura collegata a HDMI, connettori ingresso Component o USB.

• Selezionare “sYCC” se si utilizzano apparecchiature che supportano “x.v.Colour”.
• Solo per HDMI 1, HDMI 2, HDMI 3 e Component in formato 1080i o 1080p.
• Non è disponibile quando “Gamma cromatica” è impostato su “Ampia” (pagina 41). Consente di impostare il timer per l’accensione/spegnimento del televisore. Timer Spegnimento Consente di selezionare un periodo di tempo trascorso il quale il televisore passa automaticamente alla modalità standby. Quando è attivato “Timer Spegnimento”, l’indicatore (Timer) sul televisore (pannello anteriore) si illumina di arancione.

• Qualora il televisore venga spento e riacceso, la funzione “Timer Spegnimento” viene ripristinata su “No”.
• Un minuto prima che il televisore passi in modalità standby, sullo schermo viene visualizzato un messaggio di avviso. Impostaz. Avvio timer Consente di impostare il timer per lo accensione timer spegnimento del televisore dalla modalità standby. Modalità Timer Consente di impostare il giorno/giorni della settimana in cui si desidera che il televisore venga acceso tramite il timer. Ora Consente di impostare l’ora di accensione del televisore. Durata Consente di impostare il lasso di tempo in cui il televisore deve rimanere acceso prima di ritornare in modalità standby. Impostaz. ora Consente di regolare manualmente l’orologio. Quando il televisore sta ricevendo canali digitali, l’orologio non può essere regolato manualmente, in quanto è impostato sul codice orario del segnale trasmesso. 44 IT Impostazione Avvio Automatico Lingua Impostazioni schermo Consente di avviare il “menu per le operazioni del primo utilizzo” per selezionare la lingua, la nazione e il luogo e preselezionare tutti i canali digitali e analogici disponibili. Generalmente non è necessario eseguire questa operazione in quanto la lingua e il paese/regione vengono selezionati e i canali preselezionati sul televisore alla prima installazione (pagina 6). Tuttavia, questa opzione consente di ripetere la procedura (ovvero di effettuare nuovamente la sintonizzazione del televisore dopo un trasloco o di cercare nuovi canali trasmessi dalle emittenti). Consente di selezionare la lingua in cui vengono visualizzati i menu. Formato Schermo Auto Formato Vedere “Selezione manuale del formato dello schermo” a pagina 17. Consente di modificare automaticamente il formato dello schermo in base al segnale di ingresso. Per mantenere la propria impostazione, selezionare “No”. Area Schermo Consente di regolare l’area di visualizzazione dell’immagine in sorgenti in formato 1080i/p e 720p quando “Formato Schermo” è impostato su “Wide”. Auto Durante le trasmissioni digitali, consente di visualizzare le immagini in base alle impostazioni consigliate dall’emittente televisiva. Pixel pieno Normale Impostazioni PC Consente di regolare la posizione orizzontale dell’immagine. Consente di regolare la posizione verticale dell’immagine quando “Formato Schermo” è impostato su “Smart”, “Zoom” o “14:9”. Ampiezza Verticale Consente di regolare la dimensione verticale dell’immagine quando “Formato Schermo” è impostato su “Smart”, “Zoom” o “14:9”. Formato Schermo Consente di selezionare un formato schermo per la visualizzazione di materiale da PC. Intero 1 Consente di ingrandire l’immagine per riempire l’area di visualizzazione verticale, mantenendo il rapporto dimensionale orizzontale-verticale originale. Intero 2 Ripristino Regolazione Aut. Fase Pitch Spostamento Orizz. Gestione Energia Consente di ingrandire l’immagine per riempire l’area di visualizzazione. Consente di ripristinare le impostazioni dello schermo del PC alle impostazioni predefinite. Consente di regolare automaticamente la posizione di visualizzazione, la fase e la densità dell’immagine quando il televisore riceve un segnale di ingresso dal PC collegato.

• “Regolazione Aut.” potrebbe non funzionare correttamente con alcuni segnali di ingresso. In tali casi, regolare manualmente “Fase”, “Pitch” e “Spostamento Orizz.”. Consente di regolare la fase quando lo schermo presenta sfarfallamento. Consente di regolare la densità quando l’immagine presenta strisce verticali indesiderate. Consente di regolare la posizione orizzontale dell’immagine. Consente di porre il televisore in modalità standby qualora non venga ricevuto un segnale per 30 secondi nell’ingresso PC. (Continua) 45 IT Uso delle funzioni Menu Spostamento Orizz. Spostamento Vert. Consente di visualizzare le immagini nel formato originale. Consente di visualizzare le immagini nel formato consigliato. Configurazione AV Impostazione AV Consente di assegnare un nome alle apparecchiature collegate alle prese laterali e posteriori. Quando viene selezionata un’apparecchiatura, il nome assegnato viene visualizzato per alcuni secondi sullo schermo. È possibile saltare una fonte di ingresso non collegata ad alcuna apparecchiatura. 1 Premere F/f per selezionare la fonte di ingresso desiderata, quindi premere . 2 Premere F/f per selezionare l’opzione desiderata tra quelle elencate di seguito, quindi premere . -, CAVO, SAT, Consente di utilizzare uno dei nomi VCR, DVD/BD, predefiniti per assegnare un nome alle GIOCO, apparecchiature collegate. SISTEMA

Modif Salta Ingresso AV2 Consente di creare un nome personalizzato. 1 Premere F/f per selezionare la lettera o il numero desiderati (“_” per uno spazio vuoto), quindi premere g. Qualora venga inserito un carattere errato Premere G/g per selezionare il carattere errato. Quindi, premere F/f per selezionare il carattere corretto. 2 Ripetere la procedura descritta nella fase 1 fino a completare il nome. 3 Selezionare “OK”, quindi premere Consente di saltare una fonte di ingresso non collegata ad alcuna apparecchiatura premendo F/f per selezionare la fonte di ingresso. Consente di impostare un segnale in entrata che dovrà essere ricevuto attraverso la presa contrassegnata come

AV2 sul retro del televisore. Auto RGB Consente di commutare automaticamente tra i segnali ingresso RGB, S video, e video Composito in base al segnale di ingresso. Consente di ricevere il segnale RGB. S Video Composito Uscita AV2 Consente di ricevere il segnale S Video. Consente di ricevere il segnale video Composito. Consente di impostare un segnale in uscita da inviare attraverso la presa contrassegnata come

AV2 sul retro del televisore. Qualora si colleghi un videoregistratore/ registratore DVD o altra apparecchiatura di registrazione alla presa

AV2, è possibile registrare da apparecchiature collegate ad altre prese del televisore. Emette un segnale. Auto 46 IT Emette ciò che viene visualizzato sullo schermo (fatta eccezione per segnali provenienti dalle prese HDMI IN 1, HDMI IN 2, HDMI IN 3, COMPONENT IN e PC IN). Altoparlante Uscita audio Consente di attivare/disattivare gli altoparlanti interni del televisore. Altoparlante TV Gli altoparlanti del televisore vengono attivati per ascoltare l’audio del televisore attraverso gli altoparlanti stessi. Sistema Audio Gli altoparlanti del televisore vengono disattivati per ascoltare l’audio del televisore attraverso apparecchiature audio esterne collegate alle prese di uscita audio. Quando il televisore è collegato ad apparecchiature compatibili con la funzione “Controllo per HDMI”, è possibile accendere le apparecchiature in modo sincronizzato con il televisore. Questa impostazione deve essere effettuata dopo avere collegato le apparecchiature. Variabile L’uscita audio dell’impianto audio può essere controllata attraverso il telecomando del televisore. Fissa

• “Uscita audio” non è disponibile per impianti audio collegati al televisore utilizzando le prese HDMI. Questa funzione viene utilizzata per impostare apparecchiature compatibili con “Controllo per HDMI” collegate alle prese HDMI. Si noti che l’impostazione sincronizzata dovrà essere effettuata altresì sul lato dell’apparecchiatura compatibile con “Controllo per HDMI” collegata. Controllo per HDMI Consente di impostare l’attivazione/disattivazione della sincronizzazione tra le apparecchiature compatibili con “Controllo per HDMI” collegate e il televisore. Se la funzione è impostata su “Sì”, è possibile utilizzare le seguenti opzioni di menu. Tuttavia, il consumo energetico in modalità standby è più elevato del normale. Se è stato collegato un apparecchio Sony compatibile con la funzione “Controllo per HDMI”, questa impostazione viene applicata automaticamente agli apparecchi collegati quando la funzione “Controllo per HDMI” viene impostata su “Sì” tramite il televisore. Spegnim.Autom. Quando è impostata su “Sì”, l’apparecchiatura compatibile Dispositivi con “Controllo per HDMI” si accende e si spegne in modo sincronizzato con il televisore. Accensione Autom. TV Quando è impostata su “Sì” e se l’apparecchiatura compatibile con il controllo collegata a HDMI è accesa, il televisore si accende automaticamente e visualizza il segnale di ingresso HDMI proveniente dall’apparecchiatura collegata. Controllo Tuner Quando questa opzione è impostata su “Avanzato”, è possibile Box selezionare un canale preselezionato dall’apparecchio collegato utilizzando il telecomando del televisore. (Continua) 47 IT Uso delle funzioni Menu Impostazione HDMI L’uscita audio del televisore è fissa. Utilizzare il controllo volume del ricevitore audio per regolare il volume (e altre impostazioni audio) attraverso l’impianto audio. Aggiorn. Elenco Consente di creare o aggiornare l’“Elenco Dispositivi HDMI”. Dispositivi È possibile collegare fino a 14 apparecchiature compatibili con “Controllo per HDMI” e fino a 4 di esse possono essere collegate a un’unica presa. Si raccomanda di aggiornare l’“Elenco Dispositivi HDMI” quando vengono modificate le connessioni o le impostazioni delle apparecchiature compatibili con “Controllo per HDMI” collegate. Selezionarle manualmente una per una fino a ottenere l’immagine corretta per alcuni secondi. Elenco Consente di visualizzare le apparecchiature compatibili con Dispositivi HDMI “Controllo per HDMI” collegate.

• La funzione “Controllo per HDMI” non può essere utilizzata se il funzionamento del televisore è collegato a quello di un sistema audio compatibile con Controllo per HDMI. Informazioni prodotto Consente di visualizzare informazioni sul televisore. Ripristina tutto Consente di ripristinare tutte le impostazioni predefinite e quindi di visualizzare la schermata “Avvio Automatico”.

• Non spegnere il televisore o premere pulsanti durante questa procedura (richiede circa 30 secondi).
• Tutte le impostazioni, comprese Elenco preferiti digitali, nazione, lingua, canali preselezionati in automatico, ecc. verranno ripristinate. Impostazione Analogica Visualizz. Elenco Programmi Selezionare “No” per nascondere l’elenco dei canali analogici da XMB™ (XrossMediaBar). Auto Preselezione Consente di preselezionare tutti i canali analogici disponibili. Questa opzione consente di effettuare nuovamente la sintonizzazione del televisore dopo un trasloco o di cercare nuovi canali trasmessi dalle emittenti. Consente di modificare l’ordine in cui i canali analogici vengono memorizzati sul televisore. 1 Premere F/f per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere . 2 Premere F/f per selezionare la nuova posizione da assegnare al canale, quindi premere . Ordinamento Programmi 48 IT Programmazione Manuale AFT Consente di eseguire la sintonizzazione di precisione manuale del numero di programma selezionato, qualora una leggera regolazione possa ottimizzare la qualità dell’immagine. È possibile regolare la sintonizzazione di precisione in un intervallo compreso tra –15 e +15. Quando viene selezionato “Sì”, la sintonizzazione di precisione viene eseguita automaticamente. (Continua) 49 IT Uso delle funzioni Menu Prima di selezionare “Nome/AFT/Filtro Audio/LNA/Salta/Decoder”, premere PROG +/– per selezionare il numero del programma con il canale. Non è possibile selezionare un numero di programma impostato su “Salta” (pagina 46). Sistema/Canale Consente di preimpostare i canali manualmente. 1 Premere F/f per selezionare il numero di programma che si desidera preselezionare manualmente (per la preselezione di videoregistratore/registratore DVD, selezionare il canale 00), quindi premere . 2 Premere F/f per selezionare “Sistema”, quindi premere 3 Premere F/f per selezionare uno dei seguenti sistemi di trasmissione televisiva, quindi premere . B/G: per le nazioni dell’Europa occidentale I: per il Regno Unito D/K: per le nazioni/regioni dell’Europa orientale L: per la Francia 4 Premere F/f per selezionare “Canale”, quindi premere 5 Premere F/f per selezionare “S” (per i canali via cavo) o “C” (per i canali terrestri), quindi premere g. 6 Programmare i canali come descritto di seguito: Se non si conosce il numero di canale (frequenza) Premere F/f per ricercare il canale successivo disponibile. Una volta trovato un canale, la ricerca si interrompe. Per continuare la ricerca, premere F/f. Se si conosce il numero di canale (frequenza) Utilizzare i tasti numerati per inserire il numero del canale della trasmissione desiderata o il numero del canale del videoregistratore/registratore DVD. 7 Premere per passare a “Conferma”, quindi premere Le modifiche sono state salvate. Ripetere la procedura sopra descritta per eseguire la preselezione manuale di altri canali. Nome Consente di assegnare un nome di propria scelta a un canale, utilizzando fino a cinque lettere o numeri. Quando viene selezionato il canale, il nome assegnato verrà visualizzato per alcuni secondi sullo schermo. Per immettere dei caratteri, attenersi alle fasi 1-3 di “Modif” (pagina 46). Filtro Audio Nelle trasmissioni monofoniche, consente di migliorare l’audio di ogni singolo canale in caso di distorsione. Talvolta, durante la visione di programmi monofonici, un segnale di trasmissione non standard può provocare la distorsione o la disattivazione intermittente dell’audio. Qualora non si verifichi una distorsione dell’audio, si consiglia di mantenere questa opzione sull’impostazione predefinita “No”.

• Se si seleziona “Basso” o “Alto” non sarà possibile ricevere in modalità stereo o doppio audio. LNA Consente di migliorare la qualità dell’immagine per i singoli canali nel caso di segnali di trasmissione deboli (disturbi nell’immagine). Qualora non si rilevino miglioramenti nella qualità dell’immagine anche impostando “Sì”, impostare l’opzione su “No” (impostazione predefinita). Salta Consente di saltare i canali analogici inutilizzati premendo PROG +/– per selezionare i canali. (È comunque possibile selezionare un canale saltato utilizzando i tasti numerati.) Se si utilizza un decoder collegato al connettore scart AV1 o

AV2 mediante videoregistratore/registratore DVD, consente di visualizzare e registrare canali codificati selezionati. Decoder

• In base alla nazione selezionata per “Nazione” (pagina 6), questa opzione potrebbe non essere disponibile. Consente di salvare le modifiche operate sulle impostazioni “Programmazione Manuale”. Impostazione Digitale Sintonia Digitale Preselezione Digitale Automatica Ordinamento Programmi 50 IT Consente di preselezionare i canali digitali disponibili. Questa opzione consente di effettuare nuovamente la sintonizzazione del televisore dopo un trasloco o di cercare nuovi canali trasmessi dalle emittenti. Per informazioni dettagliate, vedere la fase 6 del paragrafo “5: Esecuzione dell’impostazione iniziale” (pagina 6). Consente di rimuovere eventuali canali digitali indesiderati memorizzati sul televisore e di modificare l’ordine dei canali digitali memorizzati. 1 Premere F/f per selezionare il canale che si desidera rimuovere o spostare in una nuova posizione. Per selezionare un canale è anche possibile digitare il numero di tre cifre corrispondente con i tasti numerati. 2 Rimuovere o modificare l’ordine dei canali digitali nel modo seguente: Per rimuovere il canale digitale Premere . Dopo la comparsa di un messaggio di conferma, premere G per selezionare “Sì”, quindi premere . Per modificare l’ordine dei canali digitali Premere g, quindi premere F/f per selezionare la nuova posizione per il canale e premere G. 3 Premere RETURN. Preselezione Consente di preselezionare i canali digitali manualmente. Digitale Manuale Questa funzione è disponibile quando “Preselezione Digitale Automatica” è impostato su “Antenna”. 1 Premere il tasto numerato per selezionare il numero del canale che si desidera preselezionare manualmente, quindi premere F/f per preselezionare il canale. 2 Una volta individuati i canali disponibili, premere F/f per selezionare il canale che si desidera memorizzare, quindi premere . 3 Premere F/f per selezionare il numero del programma che si desidera memorizzare per il nuovo canale, quindi premere . Ripetere la procedura sopra descritta per preselezionare altri canali manualmente. Impostazione sottotitoli Impostazione audio Se si seleziona “Sottotitoli per non Udenti”, unitamente ai sottotitoli potranno essere visualizzati anche alcuni ausili visivi (se i canali televisivi trasmettono tali informazioni). Lingua Sottotitoli Consente di selezionare la lingua dei sottotitoli. Tipo Audio Quando è selezionato “Sottotitoli per non Udenti”, consente di passare alla trasmissione con sottotitoli per non udenti. Lingua Audio Consente di selezionare la lingua utilizzata per un programma. Alcuni canali digitali possono trasmettere numerose lingue audio per un programma. Commento Audio Consente di attivare il commento audio (narrazione) delle informazioni visive se i canali televisivi trasmettono tali informazioni. Livello mix* Consente di regolare i livelli dell’audio principale del televisore e del Commento Audio. Gamma Dinamica Consente di compensare le differenze del livello audio tra i vari canali. Si noti che questa funzione potrà non produrre alcun effetto su determinati canali. Consente di selezionare il segnale audio emesso dal terminale DIGITAL AUDIO OUT (OPTICAL) sul retro del televisore. Impostare su “Auto” quando viene collegata un’apparecchiatura compatibile con il sistema Dolby Digital e impostare su “PCM” quando viene collegata un’apparecchiatura non compatibile. Uscita ottica

• L’opzione è disponibile esclusivamente quando “Commento Audio” è impostato su “Sì”. Display radio Consente di visualizzare lo sfondo quando si ascolta una trasmissione radiofonica. È possibile selezionare il colore dello sfondo dello schermo, visualizzare un colore a caso o visualizzare una presentazione di foto (pagina 28, 35). Per eliminare temporaneamente lo sfondo dello schermo, premere un tasto qualsiasi. Blocco Programmi Consente di impostare limitazioni di età per i programmi. I programmi che eccedono il limite di età possono essere guardati esclusivamente inserendo correttamente un Codice PIN. 1 Utilizzare i tasti numerici per inserire il Codice PIN esistente. Qualora non sia stato impostato un PIN in precedenza, comparirà una schermata per l’immissione del Codice PIN. Seguire le istruzioni riportate in “Codice PIN” di seguito. 2 Premere F/f per selezionare il limite di età o “Nessuno” (per non impostare limiti), quindi premere . 3 Premere RETURN. (Continua) 51 IT Uso delle funzioni Menu Impostazione Sottotitoli Codice PIN Per impostare il PIN per la prima volta Utilizzare i tasti numerici per inserire il nuovo codice PIN. Utilizzare i tasti numerati per inserire il codice PIN inserito nella fase 1. Premere RETURN. Per modificare il PIN 1 Utilizzare i tasti numerici per inserire il codice PIN esistente. 2 Utilizzare i tasti numerici per inserire il nuovo codice PIN. 3 Utilizzare i tasti numerati per inserire il nuovo codice PIN inserito nella fase 4 Premere RETURN.

Il codice PIN 9999 viene sempre accettato. Impostazione Tecnica Aggiornamento Automatico Servizi Consente al televisore di rilevare e memorizzare nuovi servizi digitali man mano che vengono attivati.

• Perché l’esecuzione dell’aggiornamento servizi abbia luogo, il televisore deve essere lasciato in modalità standby di tanto in tanto. Aggiornamento sistema Consente al televisore di ricevere automaticamente aggiornamenti software a titolo gratuito attraverso l’antenna/ il cavo esistente (quando vengono emessi). Si consiglia di lasciare sempre impostato su “Sì”.

• Perché l’esecuzione dell’aggiornamento software abbia luogo, il televisore deve essere lasciato in modalità standby di tanto in tanto. Informazioni di Consente di visualizzare la versione corrente del software e il Sistema livello del segnale.

• Qualora la barra segnale sia rossa (nessun segnale) o gialla (segnale basso), controllare il collegamento dell’antenna/del cavo. Fuso Orario Ora Legale Automatica Consente di selezionare manualmente il fuso orario di appartenenza, qualora sia diverso dall’impostazione predefinita per la nazione/regione di appartenenza. Consente di attivare/disattivare la commutazione automatica tra orario solare e legale.

Guida programmi (solo se è disponibile GUIDE Plus+) Consente di commutare automaticamente tra orario solare e legale in base al calendario. L’orario viene visualizzato in base al fuso orario impostato in “Fuso Orario”. Consente di scegliere la GUIDE (Guida Sony o GUIDE Plus+). Se si passa da Guida Sony a GUIDE Plus+, vedere pagina 18. Questa funzione può essere utilizzata a patto che: – l’utente si trovi nel Regno Unito, in Italia, Francia, Germania o Spagna; – sia possibile ricevere trasmissioni digitali. – sia stato selezionato “Antenna” al fase 7 del paragrafo “5: Esecuzione dell’impostazione iniziale”. Impostazione Modulo Consente di accedere a un servizio televisivo a pagamento una volta ottenuto un Modulo di accesso condizionale (CAM) e una scheda di visualizzazione. Vedere pagina 23 per l’ubicazione della presa (PCMCIA). 52 IT Impostazioni di rete Rete Impostazioni indirizzi IP DHCP (DNS automatico) DHCP (DNS manuale) Le impostazioni di rete vengono acquisite automaticamente tramite la funzione server DHCP del router o del provider Internet. Le impostazioni di rete vengono acquisite automaticamente, eccetto le impostazioni del server DNS. Le impostazioni DNS possono essere configurate manualmente. Manuale Test Indirizzo IP/ Subnet Mask/ Gateway predefinito/DNS primario/DNS secondario Indirizzo MAC Consente di eseguire la configurazione delle impostazioni di rete in base alle caratteristiche dell’ambiente di rete. Consente di verificare se la connessione di rete è stata eseguita correttamente. Se è selezionato “Manuale” in corrispondenza di “Impostazioni indirizzi IP”, è necessario configurare manualmente le singole opzioni. Se è selezionato “DHCP (DNS manuale)”, si raccomanda di inserire manualmente gli indirizzi dei server “DNS primario” e “DNS secondario”. Consente di visualizzare l’indirizzo MAC, un identificativo univoco fisso, di uso generale, del dispositivo di rete. Consente di visualizzare l’elenco dei server collegati e di selezionare il server da visualizzare nel Menu Casa. Diagnostica server Consente di verificare se il televisore è in grado di connettersi ai singoli server della rete domestica. Funzione Renderer Consente di riprodurre foto o brani musicali sul televisore tramite altri dispositivi di controllo presenti in rete, ad esempio una fotocamera digitale o telefono cellulare. Controllo di accesso Consente di specificare il controller accessibile al televisore. Se questa opzione è impostata su “Sì”, è possibile riprodurre foto o brani musicali sul televisore al Renderer utilizzando il controller. Impostazione Permesso di Consente di specificare se si deve consentire accesso automaticamente l’accesso al televisore la prima volta che il Renderer automatico dispositivo di rete accede al televisore. Nome Renderer Consente di impostare il nome del televisore da visualizzare sul controller. 53 IT Uso delle funzioni Menu Impostazioni visualizzazione server Informazioni utili Installazione degli accessori (Staffa di montaggio a parete) Per i clienti: Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l’installazione del televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il televisore da soli. Per i rivenditori e gli installatori Sony: Prestare la massima attenzione alla sicurezza durante l’installazione, la manutenzione periodica e l’analisi di questo prodotto. Il televisore può essere installato utilizzando la staffa di montaggio a parete SU-WL500 (venduta separatamente).

• Per eseguire correttamente l’installazione, consultare le istruzioni fornite insieme alla staffa di montaggio a parete.
• Vedere “Rimozione del supporto da tavolo” (pagina 8).
• Vedere “Tabella delle dimensioni di installazione del televisore” (pagina 55).
• Vedere “Diagramma/tabella delle posizioni delle viti e dei ganci” (pagina 55).

• Collocare il televisore sul supporto da tavolo, fissando il gancio di montaggio. Vite (+PSW6 × 16) Foro quadrato Gancio di montaggio Per l’installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per eventuali danni o lesioni causati da un uso errato o un’installazione non appropriata. 54 IT Tabella delle dimensioni di installazione del televisore Punto centrale dello schermo Unità: mm Nome del modello Dimensioni del display Dimensione centrale dello schermo Lunghezza per ciascun angolo di montaggio Angolo (0°) Angolo (20°)

Le cifre nella suddetta tabella possono variare leggermente a seconda dell’installazione. AVVERTENZA La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul suo peso, consultare le “Caratteristiche tecniche” (pagina 56). Diagramma/tabella delle posizioni delle viti e dei ganci Nome del modello Posizione delle viti d, g Posizione dei ganci

• La posizione “a, c” del gancio non può essere utilizzata per i modelli nella suddetta tabella. Posizione delle viti Posizione dei ganci

(SMARTLINK) Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV. AV2 Connettore scart a 21 pin (standard CENELEC) per ingresso di segnali audio/video, ingresso RGB, ingresso S Video, uscita audio/video selezionabile e interfaccia SMARTLINK. AV3 Ingresso video (connettore fono) AV3 Ingresso audio (connettori fono) DIGITAL AUDIO OUT (OPTICAL) (connettore ottico digitale)/Uscita audio (connettore fono). COMPONENT IN Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Y: 1 Vp-p, 75 ohm, 0,3 V sincron negativa PB/CB: 0,7 Vp-p, 75 ohm PR/CR: 0,7 Vp-p, 75 ohm HDMI IN 1, 2, 3 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: PCM lineare due canali 32, 44,1 e 48 kHz, 16, 20 e 24 bit Ingresso PC (vedere pagina 57) Audio analogico (minijack): 500 mVrms (solo HDMI IN 2) PC IN Ingresso PC (D-sub 15-pin) G: 0,7 Vp-p, 75 ohm, no sincronismo sul verde B: 0,7 Vp-p, 75 ohm, no sincronismo sul verde R: 0,7 Vp-p, 75 ohm, no sincronismo sul verde HD: 1-5 Vp-p VD: 1-5 Vp-p Ingresso audio del PC (minijack)

Uscita cuffie Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) Porta USB DMPORT

LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.) Alimentazione e altre informazioni Requisiti di alimentazione 220–240V CA, 50Hz Dimensioni schermo (diagonale) 52 pollici Risoluzione schermo

1.920 punti (orizzontale) × 1.080 linee (verticale)

Potenza assorbita 40 pollici 280 W in modalità “Casa”/“Standard” 260 W 210 W in modalità “Negozio”/ “Brillante” 283 W 235 W Potenza assorbita in modalità standby* 56 IT 46 pollici 320 W 0,2 W o inferiore (20W quando Avvio rapido è SÌ) Nome del modello KDL-52Z4500 KDL-46Z4500 KDL-40Z4500 Dimensioni con supporto da (approssimative) tavolo (l × h × p): senza supporto da tavolo 128,1 × 88,2 × 34,6 cm 114,0 × 79,0 × 30,7 cm 100,5 × 70,5 × 27,9 cm 128,1 × 83,9 × 13,5 cm 114,0 × 74,9 × 13,1 cm 100,5 × 66,6 × 12,7 cm Peso con supporto da (approssimativo) tavolo 41,0 kg 34,5 kg 25,5 kg 34,0 kg 30,0 kg 22,0 kg senza supporto da tavolo Vedere “Prima dell’uso” a pagina 4. Accessori in dotazione Accessori opzionali Vedere “Installazione degli accessori (Staffa di montaggio a parete)” a pagina 54. Staffa di montaggio a parete Set di modifica del CRU-52SG13 colore CRU-46SG13 CRU-40SG13

• Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore. Schema di riferimento segnali di ingresso computer per

Risoluzione Segnali VGA Orizzontale (Pixel)

• L’ingresso PC di questo televisore non supporta il sincronismo sul verde o il sincronismo composito.
• L’ingresso PC di questo televisore non supporta segnali interlacciati.
• L’ingresso PC di questo televisore supporta i segnali indicati nello schema sopra riportato con una frequenza verticale di 60 Hz. Schema di riferimento segnali di ingresso computer per HDMI IN 1, 2, 3 Risoluzione Segnali Orizzontale (Pixel)

VESA 57 IT Informazioni utili SXGA

Ricerca guasti Verificare se l’indicatore 1 (standby) lampeggia in rosso. Quando lampeggia La funzione di autodiagnostica è attivata. 1 Annotare quante volte l’indicatore 1 (standby) lampeggia tra ogni interruzione di due secondi. Per esempio, l’indicatore lampeggia tre volte, quindi c’è una sospensione di due secondi, seguita da altri tre lampeggi, ecc. 2 Premere 1 sul bordo superiore del televisore per spegnerlo, scollegare il cavo di alimentazione e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell’indicatore (numero di lampeggi). Quando non lampeggia 1 Controllare gli elementi indicati nella tabella sottostante. 2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato. Condizione Spiegazione/soluzioni Immagine Assenza di immagine (schermo scuro) e assenza di audio

• Controllare il collegamento dell’antenna/del cavo.
• Collegare il televisore alla rete di alimentazione, e premere 1 sul bordo superiore del televisore.
• Qualora l’indicatore 1 (standby) si accenda in rosso, premere TV "/1. Assenza di immagine o di
• Premere / per visualizzare l’elenco delle apparecchiature informazioni menu collegate, quindi selezionare l’ingresso desiderato. dall’apparecchiatura collegata • Controllare il collegamento tra l’apparecchiatura opzionale e il al connettore scart televisore. Immagini doppie o ombre
• Controllare il collegamento dell’antenna/del cavo. (solo in modalità analogica) • Controllare l’ubicazione e il direzionamento dell’antenna. Sullo schermo compaiono
• Controllare che l’antenna non sia rotta o piegata. solo effetto neve e rumore
• Controllare che la durata dell’antenna non sia giunta al termine (3-5 anni (solo in modalità analogica) in caso di uso normale, 1-2 anni in zone di mare). Immagine con disturbi visivi o • Regolare “AFT” (Sintonizzazione automatica di precisione) per ottenere audio durante la una migliore ricezione dell’immagine (pagina 49). visualizzazione di un canale televisivo (solo in modalità analogica) Sullo schermo compaiono
• L’immagine di uno schermo si compone di pixel. Eventuali puntini neri puntini neri e/o luminosi e/o luminosi (pixel) sullo schermo non denotano un malfunzionamento. Assenza di colore nei
• Selezionare “Ripristino” (pagina 40). programmi Assenza di colore o colore
• Verificare il collegamento delle prese COMPONENT IN e irregolare durante la visione di controllare che i connettori siano saldamente inseriti nelle rispettive un segnale proveniente dalle prese. prese COMPONENT IN L’immagine si ferma sullo
• Controllare livello del segnale (pagina 52). Qualora la barra segnale sia schermo o contiene blocchi rossa (nessun segnale) o gialla (segnale basso), controllare il collegamento dell’antenna/del cavo.
• Rimuovere il dispositivo USB collegato. Potrebbe essere danneggiato o non supportato dal televisore. Visitare il sito Web indicato di seguito per informazioni aggiornate sui dispositivi USB compatibili. http://support.sony-europe.com/TV/compatibility/ 58 IT Condizione Spiegazione/soluzioni Suono Assenza di audio, ma immagine buona Vi è una notevole differenza tra il volume di uscita dell’ingresso DIGITAL MEDIA PORT e quello dell’ingresso del televisore o di un altro apparecchio.

• Premere 2 +/– o % (esclusione audio).
• Verificare se “Altoparlante” è impostato su “Altoparlante TV” (pagina 47).
• Quando si utilizza un ingresso HDMI con CD Super Audio o DVDAudio, DIGITAL AUDIO OUT (OPTICAL) potrebbe non emettere segnali audio.
• Regolare “Offset volume” nel menu “Suono” (pagina 41). Risultato diagnostica collegamenti “Connessione riuscita.” non Controllare i collegamenti viene visualizzato.

• Utilizzare un cavo diritto (straight cable) per il cavo LAN.
• Controllare che i cavi siano collegati saldamente.
• Controllare il collegamento tra il televisore e il router a banda larga. Controllare le impostazioni
• Cambiare l’indirizzo IP del server DNS (vedere “Verifica della connessione di rete” a pagina 37) facendo riferimento a quanto riportato di seguito. – Contattare il provider di Internet. – Se non si conosce il DNS del provider di Internet, impostare l’indirizzo IP del router. Rete domestica Se non è possibile rilevare il server, non sarà possibile visualizzare un elenco, e la riproduzione non verrà eseguita.

• Dopo aver modificato le impostazione del server, spegnere e riaccendere il televisore premendo 1 su di esso.
• Eseguire la “Diagnostica server” (pagina 38). Uso di un PC come server (Continua) 59 IT Informazioni utili

• Controllare che il PC sia acceso. Non spegnere il PC durante l’accesso.
• Se sul server è installato un software di sicurezza, accertarsi che le connessioni da parte di dispositivi esterni siano consentite. Per informazioni dettagliate, fare riferimento al manuale di istruzioni del software di sicurezza.
• Il PC potrebbe essere sottoposto a un carico eccessivo, oppure l’applicazione server potrebbe essere diventata instabile. Provare con i seguenti rimedi: – Arrestare l’applicazione server e riavviarla. – Riavviare il PC. – Ridurre il numero di applicazioni in esecuzione sul PC. – Ridurre i quantitativi di contenuti. Le modifiche effettuate sul
• Talvolta le modifiche non vengono applicate ai contenuti visualizzati sul server non vengono applicate televisore, anche se alcuni contenuti sono stati aggiunti o eliminati dal oppure i contenuti visualizzati server. In tal caso, andare indietro di un livello e provare a riaprire la differiscono dai contenuti cartella o il server. presenti sul server. Condizione Spiegazione/soluzioni I file delle foto e/o file Verifica preliminare musicali non vengono
• Controllare che il dispositivo collegato supporti DLNA. visualizzati, oppure non
• Il funzionamento non è garantito su tutti i server. Inoltre, il vengono visualizzate le icone. funzionamento può differire a seconda delle caratteristiche del server e del contenuto in questione.
• Accendere il dispositivo collegato. Controllare i collegamenti
• Controllare che il cavo LAN e/o il cavo di alimentazione del server non si siano scollegati. Controllare le impostazioni
• Controllare che il dispositivo collegato sia registrato in corrispondenza di “Impostazioni visualizzazione server” (pagina 37).
• Controllare che il server sia configurato correttamente.
• Controllare che l’apparecchio selezionato sia collegato alla rete e accessibile.
• Se l “Indirizzo IP” in “Rete” sotto “Impostazioni di rete” è impostato su “DHCP (DNS automatico)” oppure “DHCP (DNS manuale)”, il rilevamento del dispositivo potrebbe richiedere un po’ di tempo, se non è presente un server DHCP. Eseguire la “Diagnostica server” (pagina 38). Il televisore non viene rilevato Controllare i collegamenti dal dispositivo compatibile
• Controllare che il cavo LAN e/o il cavo di alimentazione del server non con il renderer (controller). si siano scollegati. Controllare le impostazioni
• Controllare che “Funzione Renderer” sia attivato (pagina 53).
• Controllare che il dispositivo collegato sia registrato in corrispondenza di “Controllo di accesso al Renderer” (pagina 53). Canali Il canale desiderato non può essere selezionato Alcuni canali sono vuoti I canali digitali non vengono visualizzati

• Passare dalla modalità digitale a quella analogica o viceversa e selezionare il canale digitale/analogico desiderato.
• Solo canale codificato/abbonamento. Abbonarsi al servizio televisivo a pagamento.
• Il canale viene utilizzato solo per i dati (immagine e audio assenti).
• Rivolgersi all’emittente televisiva per i dettagli della trasmissione.
• Rivolgersi a un installatore locale per verificare se sono disponibili trasmissioni digitali nella zona.
• Procurarsi un’antenna più potente. Generale Immagine e/o audio distorti

• Tenere il televisore lontano da fonti di rumore quali autovetture, motocicli, asciugacapelli o apparecchiature ottiche.
• Durante l’installazione delle apparecchiature opzionali, lasciare spazio tra queste e il televisore.
• Controllare il collegamento dell’antenna/del cavo.
• Tenere il cavo televisivo dell’antenna/della TV via cavo lontano da altri cavi di connessione. Il televisore si spegne
• Verificare se “Timer Spegnimento” sia attivato o confermare automaticamente (passa l’impostazione “Durata” di “Impostaz. accensione timer” (pagina 44). automaticamente alla modalità • Qualora non venga ricevuto alcun segnale o non si effettui nessuna standby) operazione in modalità televisore per 10 minuti, il televisore si pone automaticamente in modalità standby. Il televisore si accende
• Controllare se “Avvio timer” è attivato (pagina 44). automaticamente Impossibile selezionare alcune • Selezionare “Impostazione AV” e disattivare l’opzione “Salta” per la fonti di ingresso fonte di ingresso (pagina 46). Il telecomando non funziona • Sostituire le batterie. 60 IT Condizione Spiegazione/soluzioni Non toccare gli altoparlanti. 61 IT Informazioni utili I tasti delle funzioni BD,
• Le batterie all’interno del telecomando sono esaurite. Sostituirle con DVD, AMP e TV sul batterie nuove. telecomando lampeggiano contemporaneamente. Gli elenchi dei programmi TV • Controllare il collegamento dell’antenna/del cavo. del sistema GUIDE Plus+
• I cablaggi e le impostazioni non presentano problemi, ma il sistema sono vuoti GUIDE Plus+ non è stato collegato per un tempo sufficiente per consentire la ricezione degli elenchi di programmi TV. Lasciare il televisore in “STANDBY” per una notte (24 ore) oppure utilizzare “Scaricamento dati manuale” (pagina 20).
• Si risiede in una nazione/regione in cui il sistema GUIDE Plus+ non è disponibile. Controllare se la propria nazione figura nell’elenco di nazioni in cui è presente il servizio. (http://www.europe.guideplus.com/) L’apparecchiatura HDMI non • Verificare che l’apparecchiatura sia compatibile con “Controllo per compare nell’“Elenco HDMI”. Dispositivi HDMI” Non tutti i canali sono
• Visitare il sito Web dell’assistenza per informazioni sui fornitori di preselezionati servizi via cavo. http://support.sony-europe.com/TV/DVBC/ Non è possibile selezionare
• Se sul televisore sono collegate apparecchiature audio compatibili con “No” in corrispondenza di “Controllo per HDMI”, non è possibile selezionare “No” in questo “Controllo per HDMI”. menu. Se si desidera modificare l’uscita audio all’altoparlante del televisore, selezionare “Altoparlante TV” nel menu “Altoparlante” (pagina 47). La griglia altoparlante si è
• Per fissare la griglia altoparlante, spegnere innanzitutto il televisore, staccata quindi scollegare il cavo di alimentazione. Seguire quindi la procedura indicata di seguito. Orientare la griglia altoparlante in modo che l’ubicazione dei segni sulla griglia altoparlante e sul televisore corrispondano, inserire le parti sporgenti della griglia altoparlante nei fori del televisore e appoggiare delicatamente. Verificare che la griglia altoparlante e il televisore siano in contatto e che non sia presente alcuna fessura, quindi assicurare la griglia altoparlante spingendola e facendola scorrere verso sinistra nella sua ubicazione. Per evitare che il televisore si danneggi, non toccare gli altoparlanti o i surround. DICHIARAZIONE DI CONFORMITA’ IN BASE ALL’ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992 Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell’articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all’Art. 2 Comma 1 del D.M. 28.08.95 n.548. Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell’allegato A al D.M. 25.06.85 e nel paragrafo 3 dell’allegato 1 al D.M. 27.08.87 e precisamente:

1. Bande di frequenza:

3. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.
