U1577CH - Microonde ROTEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno a microonde
Marca	Rotel
Modello	U1577CH
Potenza microonde massima	700 W
Livelli di potenza	Basso (120W), Medio-Basso (230W), Medio (385W), Medio-Alto (540W), Alto (700W)
Tipo di comando	Manopole rotative per potenza e timer
Accessori inclusi	Piatto in vetro, anello del piatto girevole, manuale di istruzioni
Alimentazione elettrica	220-240 V ~ 50 Hz
Altezza di installazione minima	85 cm
Spazio libero richiesto	30 cm sopra, 20 cm sui lati
Funzioni principali	Riscaldamento, cottura, scongelamento
Tipo di installazione	Su piano di lavoro, non installare vicino a una fonte di calore
Uso previsto	Domestico: riscaldare alimenti e bevande
Materiali degli utensili compatibili	Vetro, porcellana, ceramica, plastica adatta al microonde
Utensili vietati	Metallo, alluminio, fermagli metallici, polistirolo espanso, legno
Sicurezza	Blocco di sicurezza della porta, arresto automatico a fine ciclo
Pulizia consigliata	Interno: panno umido; evitare prodotti abrasivi. Usare mezzo limone con acqua per una pulizia profonda.
Conformità	Direttive 2014/35/UE (bassa tensione) e 2014/30/UE (compatibilità elettromagnetica)
Garanzia	Riparazione o sostituzione gratuita durante il periodo di garanzia (secondo condizioni)
Riparabilità	Interventi riservati a un professionista qualificato

Domande frequenti - U1577CH ROTEL

Qual è la potenza massima del forno a microonde?

La potenza massima è di 700 W al livello Alto.

Posso usare contenitori metallici?

No, gli utensili in metallo o con parti metalliche possono provocare archi elettrici e danneggiare il forno. Utilizzare solo contenitori adatti al microonde.

Come pulire l'interno del forno?

Scollegare l'apparecchio e pulire con un panno umido. Evitare prodotti abrasivi. Per una pulizia profonda, mettere mezzo limone in 300 ml di acqua e scaldare per 10 minuti alla massima potenza, poi asciugare.

Cosa fare se il forno non si accende?

Verificare che la spina sia ben inserita, che il fusibile o l'interruttore non sia scattato, e che la porta sia chiusa correttamente. Se il problema persiste, testare la presa con un altro apparecchio.

Posso scongelare la carne con questo forno?

Sì, utilizzare il livello Medio-Basso (Scongelamento). Per 450 g di carne, contare da 6 a 11 minuti. I tempi sono indicativi, adattare secondo le esigenze.

È sicuro per i bambini?

L'apparecchio non deve essere usato da bambini. Tenere l'apparecchio e il suo cavo fuori dalla portata dei bambini. I bambini devono essere sorvegliati per evitare che giochino con esso.

Posso cuocere uova sode?

No, le uova crude con guscio e le uova sode intere non devono essere riscaldate al microonde perché potrebbero esplodere, anche dopo lo spegnimento del forno.

Come installare correttamente il forno?

Posizionare il forno su una superficie piana e stabile, ad almeno 85 cm dal pavimento. Lasciare 30 cm di spazio libero sopra e 20 cm sui lati. Non installare vicino a una fonte di calore.

Quali utensili sono consigliati?

Utilizzare utensili in vetro, porcellana, ceramica o plastica speciale per microonde. Evitare metallo, legno e polistirolo espanso. Controllare sempre l'etichetta 'adatto al microonde'.

Cosa fare in caso di emissione di fumo?

Spegnere immediatamente il forno o scollegarlo, e tenere la porta chiusa per soffocare le fiamme. Non aprire la porta prima che il fumo si sia dissipato.

MANUALE UTENTE U1577CH ROTEL

• Vued'ensemble

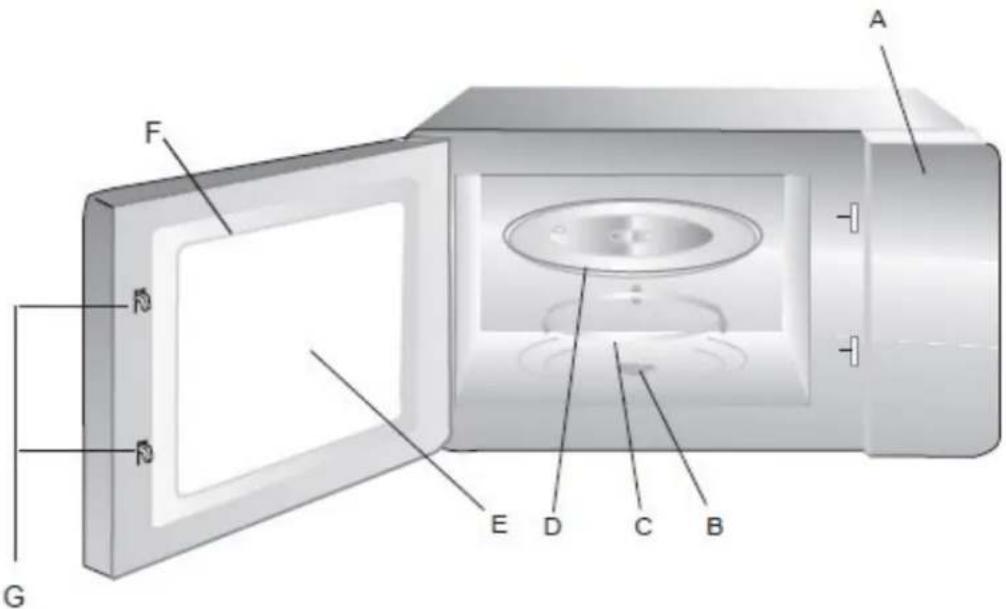

• Diagramma della struttura
  Structure diagram

Deutsch

A Pannello di controlo
B Perno piattaformagirevole
C Gruppo anello della piattaforma girevole
D Vassoio di vetro E Finestra di ispezi- one
F Modulo sportello
G Sistema di interblocco

English

Istruzioni di sicurezza 32
Predisposizione del forno 37
- Installazione della piattaformagirevole 37
Installazione 37
- Informazioni utili per il funzionamento. 38

Pannello di controllo e funzioni 38
Applicazione 39
Pulizia 40
Utensili 40
Risoluzione dei problemi 42
Smaltimento 43

English 44

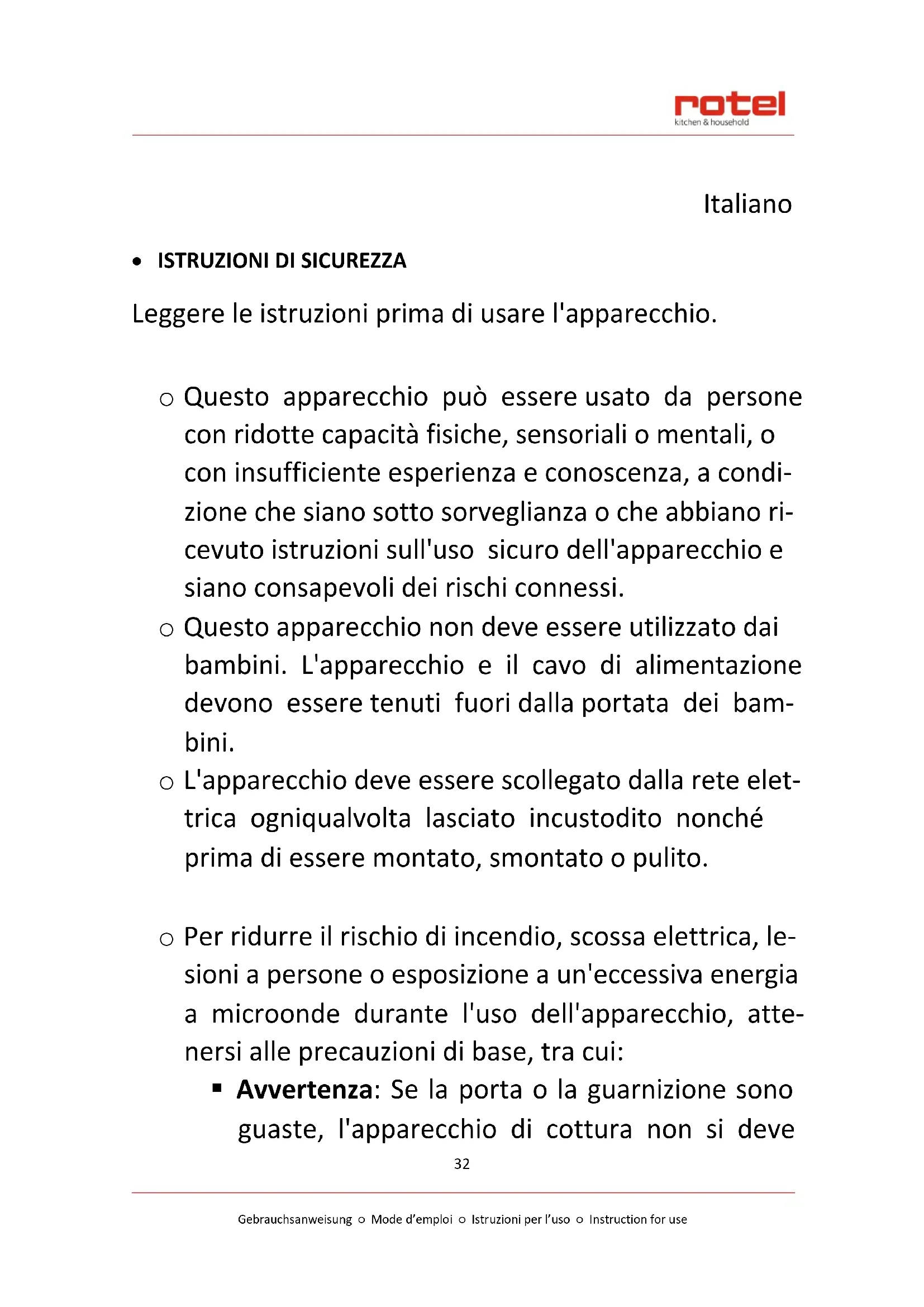

- ISTRUZIONI DI SICUREZZA

Leggere le istruzioni prima di usare l'apparecchio.

Questo apparecchio può essere usato da persone con ridotte capacità fisiche, sensoriali o mentali, o con insufficiente esperienza e conoscenza, a condizione che siano sotto sorvegianza o che abbiano ricevuto istruzioni sull'uso sicuro dell'apparecchio e siano consapevoli dei rischi connessi.

• Questo apparecchio non deve essere utilizzato dai bambini. L'apparecchio e il cavo di alimentazione devono essere tenuti fuori alla portata dei bambini.

L'apparecchio deve essere scollegato alla rete elettrica ogniqualvolta lasciato incustodito nonché prima di essere montato, smontato o pulito.

Per ridurre il rischio di incendio, scossa elettrica, le sioni a persono o esposizione a un'eccessiva energia a microonde durante l'uso dell'apparecchio, attenersi alle precauzioni di base, tra cui:

• Avverenza: Se la porta o la guarnizione sono guaste, l'apparecchio di cottura non si deve

usare fintantoché sia stato riparato da una persona esperta.

• Avverenza: per chiunque non sia una persona competente è pericoloso eseguire operazioni di manutenzione o riparazione che comportino la rimozione di pannelli che protegono dall'esposizione all'energia a microonde.
• Avverenza: non riscaldare liquidi e altri alimenti in recipienti sigillati, in quanto potrebbero esplodere.

• Usare solamente utensili idonei per l'uso in fornia a microonde.
  Pulire regolarmente ilorno e rimuovere eventuali depositi di cibo dallo stesso.
  Se risca la cibo in conteneri di plastica o di carta, tenere controllato ilorno, dato che i conteneri potrebbero incendiarsi.
  Se si osserva del fumo, spegnere o scollegare l'apparecchio e tenere lo sportello chiuso per soffocare eventuali fiamme.
  Non cuocereecessivamente il cibo.
  Non usare la cavity del forno a scopi di conservazione. Non conservare oggetti come pane, biscotti, ecc., all'interno del forno.

• Rimuovere i laccetti metallici che chiudono sacchetti di carta o di plastica prima dell'uso.
  ○ Installare o posizionare ilorno solo in conformità alle istruzioni di installmente fornite.
  Non usare ilorno per scaldare uova crude o uova sode con il guscio, che potrebbero esplodere anche...,
  dopo la fine della cottura a microonde.
  L'apparecchio è progettato per l'uso in ambiti domestici e simili, tra cui:

• areecucinariservateal personaleinnegozi,uffici ealtri ambientidi lavoro;

• camere d'hotel, motel e altri tipi di alloggi;
  fattorie;
• ambienti di tipo bed-and-breakfast.

Se il cavo di alimentazione è danneggiato, per la sostituzione rivolgersi al fabbricante o a un suo addetto all'assistenza, oppure a un technician qualificato, per evitare rischi elettrici.
Non conservare né usare quest'apparecchio in ambienti esterni.
Non usare quello forno vicino ad acqua, in cantine umide o in prossimità di piscine.
La superficie esterna può surriscaldarsi molto durante il funzionamento dell'apparecchio. Durante l'uso, le superfici sono suscettibili di scaldarsi molto.

Tenere il cavo lontano da superfici riscaldate e non coprire le aperture di ventilazione delorno.

Impedire che il cavo di alimentazione resti sospeso sul bordo di un ravolo o di un banco.
Se non si mantiene ilorno in condizioni di pulizia, si potrebbe causare un deterioro della superficie, che potrebbe promiettere la vita utile dell'apparecchio ed eventualmente provocare situazioni di pericol.
- Mescolare o agitare contenuti di biberon e vasetti con alimenti per bambini e controllinga la temperature prima del consumo per evitare scottature.
Il riscaldamento a microonde di bevande può essere una bollitura brusca: fare attenzione nel maneggiare il contentitore.
- Tenere sotto controlo i bambini per assicurarsi che non giochino con l'apparecchiatura.
L'apparecchio non è progettato per l'uso tramite timer esterno ochestra con telecomando separato.
Alcune parti accessibili potrebbero divertare molto calde durante l'uso. Tenere a distanza i bambini piccoli.
Non usare pulitrici a vapore.

Durante l'uso, l'apparecchio diventa molto caldo. Fare in modo di evitare di toccare elementi riscaldanti all'interno delorno.
- Utilizzare unicamente la sonda consigliata per quello fornò (per i fornì dotati di dispositivi che utilizzano sonde per la temperature).
Il forno a microonde vaMESSO in funzione con lo sportello decorativo aperto (per i fornidi dotati di sportello decorativo).
Il retro delorno deve essere rivolto verso un muro.
Non sistemare ilorno in un armadio.
Il forno a microonde è progettato per riscaldare alimenti e bevande. L'asciugatura di alimenti o vestiti e il riscaldamento di cuscinetti riscaldanti, pantofole, spugne, panni umidi e simili può provocare il rischio di lesioni, fiamme o incendio.
Usando le microonde con la funzione microonde o in combinazione con il grill, non utilizzate mai stoviglie metalliche o con parti metalliche (bordi dorati o clips). Queste possono danneggiare l'apparecchio.

PREDIPOSITIZIONE DEL FORNO

Rimuovere il forno e tutti i materiali alla scatola e alla cavity del forno.
Il fornoviene fornito con i seguenti accessori:

Vassoio di vetro 1
Gruppo anello della piattaformagirevole 1
Manuale di istruzioni 1

- INSTALLAZIONE DELLA PIATTAFORMA GIREVOLE

Non posizionare mai il vassoio di vetro capo volto. Non limitare il movimento del vassoio di vetro.
O Durante la cottura,utilizzare sempre sia il vassio di vetro che il gruppo anello della piatta-forma girevole.
Per la cottura, posizionare sempre qualsiasi cibo o contentatore di cibo sul vassoio di vetro.
Se il vassoio di vetro o il gruppo anello della piattaforma girevole risultano rotti o dannegiati, rivolgersi al più vicino centro assistenza autorizzato.

Mozzo (lato inferiore)

Gruppo anello della piattaforma girevole

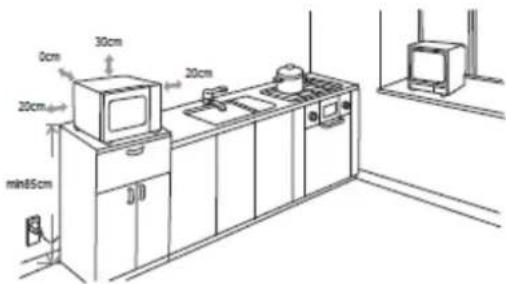

- INSTALLAZIONE

Scegliere una superficie pianac che offra spazio a sufficienza per la aperture di ingressso e/o uscita.

L'altezza di installmente minima è di 85 cm.
Il retro del forn o deve essere rivolto.
verso un muro.Lasciere un margine
minimo di 30 cm al di sopra del forn o;
uno spazio minimo di 20 cm e necessario tra il forn o le pareti adiacenti.

Non rimuovere i piedini alla parte inferiore del forno.
Ostruire le aperture di ingresso e/o uscita cui danneggiare ilorno.
- Posizione are il forno il più lontano possibile da radio e televisori. Il funzionamento del forno cui causare interferenze con la ricezione della vostra radio o TV.

Collegare ilorno a una normale presa domestica. Accertarsi che la tensione e la frequenza corrispondano a quella indicate sull'etichetta dell'apparecchio.

AVVERTENZA: non installare il forno su un piano cottura o altre apparecchiatura che rilascia calore. Se installato vicino o sopra una fonte di calorie, il forno potrebbe danneggiarsi, rendendo così nulla la garanzia.

La superficie accesibile può sorriscaldarsi durante il funzionamento.

Il vosto appearechio lavora con irradianzi di microonde che scaldano molto rapidamente le particelle d'acqua contente negli alimenti. Non si tratta di un'irradiazione termica e quando la pietanza praticamente non imbrunisce. L'apparechio non è pertanto adatto ad asciugare.
Riscaldate solo alimenti con quello apparecchio.
L'apparecchio non è adatto a cuocere in presenza di grassi fluidi.
Non riscaldate quantità troppo grandi in una sola volta. In quello caso l'apparecchio perde la sua efficienza.
Le microonde liberano immediatamente tutte l'energia. Un preriscaldamento risultata pertanto inutile.
Il forn o a microonde non sostituisce il vosto vecchio forno. Esso serve principamente a:

Scongelare alimenti congelati e surgelati.
Riscaldare rapidamente pietanze e bevande.
- Cuocere pietanze in certe condizioni.

O Utilizzate unicamente stoviglie adatte come:

Vetro, porcellana, ceramica, materie plastiche resistenti al calore o stoviglie fatto appositamente per i fornì a microonde.

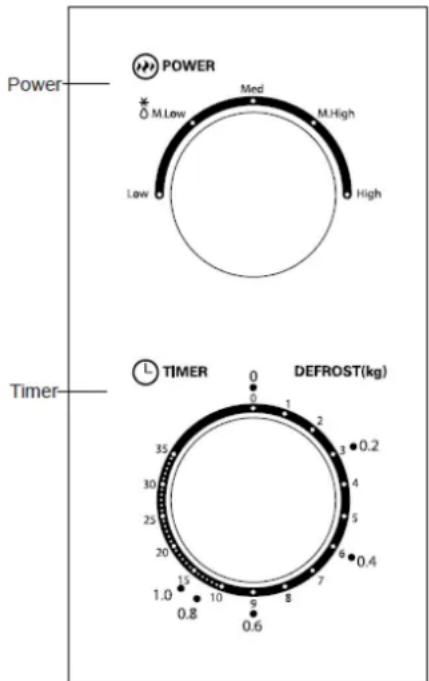

PANNELLO DI CONTROLLO E FUNZIONI

• Impostare l'intensità di cottura ruotando la manopola sul livello desiderato.
  Impostare il tempo di cottura ruotando la manopola del timer sul tempo desiderato, come individato nella guida di cucina.
  Il forn o a microonde inizierà automaticamente a funzionare una volta impostate potenza e durata della cottura.
  O Una volta trascorso il tempo di cottura, emettera un "Dong" e si arresterà.
  O Quando I'unita non e in uso, impostare sempre il tempo sullo "0".

Funzionamento	Potenza	Applicazione
Basso Low	17% micro./ 120W	Per ammorbidire del gelato
Medio Basso (Defrost) Med. Low (Defrost)	33% micro./ 230W	Zuppe a base di carne, per am-morbidire il burro o per sconge-lare
Medio Med.	55% micro./ 385W	Stufati , pesce
Medio Alto Med. High	77% micro./ 540W	Riso, pesce, pollo, carne maci-nata
Alto High	100% micro./ 700W	Riscaldare, latte, bollire acqua, verdure, bevande

Avvertenza: quando si estraie il cibo dalorno, accertarsi che il fornso sia spento ruotando l'interrettatore del tempo sullo 0 (zero). Se non si osserva esta regola o si fa funzionare il fornso perché cibo al suo interno, si può causare un surriscaldamento, danneggiando così il magneto.

APPLICAZIONE

Bibite / Alimenti	Quantità ca.	Tempo	Potenza
Bibite da riscaldare	150 ml	1 - 2 Min.	High
Minestre + Salse	200 - 300 ml	3 - 4 Min.	High
Piatti pronti da riscaldare	1 piatto	2 - 3 Min.	M.High
Pietanze gratinate	1 porzione	5 - 8 Min.	M.Low/*
Torte o Pizze	1 pezzo	1 - 2 Min.	High
Cuocere verdure	200 - 300 gr	7 - 8 Min.	High
Carne generale scongelare	per 450g	6 - 11 Min.	M.Low/*
Pesce generale scongelare	per 450g	3 - 5 Min.	M.Low/*
Pane scongelare	grande / piccolo	5 - 7 / 6 - 8 Min.	M.Low/*
Panini scongelare	1 pz.	10 - 20 Sec.	M.Low/*
Frischteig scongelare	per 225g	1 Min.	M.Low/*

Attenzione: i dati forniti sono soltanto indicativi. Il tempo e la potenza posso sere modificati in base alle esigenze individuali.

PULIZIA

Accertarsi di scollegare l'apparecchiatura alla presa di corrente.

Pulire la cavity del forno con un panno leggermente inumidito.
Pulire gli accessori con acqua e sapone, seguendo la procedura consueta.
Il telaio e le guarnizioni dello sportello sono come le parti adiacenti devono essere puliti minuziosamente con un panno umido quando sono sporchi.
Non usare detergenti fortemente abrasivi o raschietti metallici aguzzi per pulire lo sportello delorno: si potrebbe graffiare la superficie e il vetro potrebbe frantumarsi.

Consiglio per la pulizia

Per una pulizia più semplice delle pareti della cavity che possono entrare in contatto con gli alimenti preparati: mettere mezzo limone in una bacinella,aggiungere 300ml (1/2 pinta) di acqua e scaldare al 100% di potenza a microonde per 10 minuti. Dopodiché, pulire ilorno passando un panno morbido e asciutto.

UTENSILI

Consultare le istruzioni sui "Materiali ammessi o proibiti in un forno a microonde". Esistono certi utensili non metallici che non è sicuro usare nei fornì a microonde. In caso di dubbio, potete fare un test con l'utensile in questione seguito la procedura seguite.

Test utensils

Riempire un contentitore idoneo per microonde con 1 tazza di acqua fredda (250 ml) e insertirvi l'utensile in questione.
Scaldare per 1 minuto alla massima potenza.
- Toccare l'utensile con estrema attenzione. Se l'utensile vuoto è caldo, non uscarlo nel forno a microonde.
Non superare il tempo di cottura di 1 minuto.

Materiali da evitare nei forn i microonde

Utensili	Osservazioni
Vasso di alluminio	Posso rappresentare una fonte di ignizione. Tra-sferire il cibo in un piatto idoneo per microonde.
Cartoni alimentari con manici in metallo	Posso rappresentare una fonte di ignizione. Tra-sferire il cibo in un piatto idoneo per microonde.
Utensili metallici o con bordi in metallo	Il metallo scherma il cibo dall'energia a microonde. I bordi metallici possono rappresentare una fonte di ignizione.
Laccetti metallici	Posso rappresentare una fonte di ignizione pro-vocando un incendio nel forno.
Borse di plastica	Posso causare incendi nel forno.
Schiuma plastica espansa	Se esposta a temperature elevate, la schiuma plastica espansa più scigliersi o contaminare il li-quo al suo内的o.
Legno	Il legno si secca se usato nel forno a microonde e più spezzarsi o incrinarsi.

Materiali che si possono introdurre nei forn i microonde

Utensili	Osservazioni
Pietto crisp	Attenersi alle seguenti istruzioni del produttore. Il lato inferiore del piatto crisp deve stare ad almeno 5 mm al di sopra della piattaforma girevole. Un uso scorretto può provocare la rottura della piattaforma girevole.
Servizio da tavola	Solo se idonei all'uso in microonde. Attenersi alle istruzioni del produttore. Non usare piatti danneggiati o rotti.
Brocche di vetro	Rimuovere sempre il coperchio. Usare solo per riscaldare il cibo finché è appena caldo. La maggior parte delle brocche di vetro non resistono al calorie e possono rompersi.
Stoviglie di vetro	Solo stoviglie di vetro resistenti al calorie. Accertarsi che non vi siano bordi metallici. Non usare piatti danneggiati o rotti.
Borse per la cottura in forno	Attenersi alle seguenti istruzioni del produttore. Non chiudere con fascette metalliche. Applicare delle aperture per far fuoriscire il vapore.
Piatti e tazze di carta	Usare solo per procedure di cottura/riscaldamento brevi. Non lasciare il forno incustodito durante la cottura.
Tovaglioli di carta	Usare per coprire il cibo per riscaldarlo e per assorbire il grasso. Sorvegliare durante la cottura (per breve tempo).
Carta assorbi-grasso	Usare come copertura per evitare schizzi o per cuocere al vapore.
Plastica	Solo se idonea all'uso in microonde. Attenersi alle seguenti istruzioni del produttore. Devono avere l'etichetta "Microwave Safe". Alcuni recipienti di plastica si ammor-bidiscono, perché il cibo al loro interno si riscalda. Le "borse per bollire alimenti" e le borse di plastica ben chiuse vanno perforate o bucate come indicato sulla con-fezione.
Involucri di plastica	Solo se idonei all'uso in microonde. Usare per coprire il cibo durante la cottura per trattenere l'umidità. Non far entrare aicontatto il cibo con l'involucro di plastica.
Termometri	Solo se idonei per microonde (termometri per carni e dolci).
Carta cerata	Usare come copertura per evitare schizzi e per trattenere l'umidità.

RISOLUZIONE DEI PROBLEMI

Fenomeni normali
I fornì a microonde interferi-scono con la ricezione TV	La ricezione radio e TV più essere compromessa durante il funzionamento del forno a microonde. è un fenomeno simile all'interferenza di piccoli elettrodomestici quali miscelatori, aspirapolveri o ventilatori elettrici è un fenomeno del tuttonormale.
Attenuazione della luce del fornò	Quando si cuoce a intensità Bassa, la luce del forno più atte-nuarsi. è un fenomeno del tuttonormale.
Accumulo di vapore sullo sportello, aria calda che fuoriesce dalle aperture di ven-tilazione	Durante la cottura, più sprigionarsi del vapore dal cibo La maggior parte fuoriesceattraverso le aperture di ventil-a-zione. Parte di questo vapore, perché, più accumularsi su superfici fredde, come lo sportello del forno. è un fenomeno del tuttonormale.
Forno accesso inavvertita-menterawnza cibo all'interno	è vietato far funzionare il forno sulla cibo al suo interno. èmolto pericoloso.

Problema	Possible causa	Soluizione
Il fornò non si accende	Il cavo di alimentazione non è inserito correttamente.	Estrarre il cavo, quando rein-serirlo dopo 10 secondi.
	È scattato un fusabile o un in-terruttore automatico.	Sostituire il fusabile o reset-tare l'interruttore automatico (riparato da tecnici qua-lificati della nostra azienda).
	Problemi con la presa.	Provare la presa con altre ap-parecchiature elettriche.
Il fornò non scalda	Sportello non chiuso bene.	Chiudere lo sportello cor-rettamente.
La piattaforma di vetro fa ru-more quando il fornò è ac-ceso	Base con ruote o fondo del fornò sporchi.	Consultare la sezione “Puli-zia” per pulire le parti spor-che.

SMALTIMENTO

Per lo smaltimento corretto, la macchina deve essere restituita al rivenditore specializzato, al servizio di assistenza o alla ditta Rotel AG.
La Direttiva UE 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE) sancisce che gli elettrodomestici non possono essere smaltiti usando il normale ciclo di rifiuti solidi urbani. Le apparecchiature dismesse vanno"Invece raccolte separatamente al fine di ottimizzare il costo di riutilizzo e dei materiali di riciclo che componso la macchina, escludendoosi un danno potenziale alla salute pubblica e all'ambiente. Il symbolo del bidone su ruote barrato appara su tutti i prodotti per ricordare ai proprietari le obbligazioni inerenti la raccolta differenziata. I proprietari dovrebbero rivolgersi alle autorità locali o al rivenditore delle apparecchiature per raccogliere ulteriori informazioni in merito al corretto smaltimento delle apparecchiature stesse.

Questo appearechio è conforme con le seguenti Direttive UE:

2014/35/UE (Direttiva sulla Bassa Tensione)
2014/30/UE (Direttiva sulla Compatabilità Elettromagnetica)

English

SAFETY INSTRUCTIONS

Ci impegniamo a riparare Gratis quello apparecchio, qualora - malgrado un uso correto - si fosse gua-stato durante il periodo di garanzia. Eliminiamo tutti i difetti causati da difetti del materiale o di fabbrica. La prestazione di garanzia avviene con il ripristino o la sostituzione di pezioni difettosi a oursta discrezione. Una prestazione di garanzia decade nel caso di danni a pezioni soggetti a usura, di anni e difetti dovuti a trattamento o a manutenzione non corretti (in particolare calcificazione e utilizzo industriale). Viene concessa solo se la cartolina di garanzia munita della data d'acquisto, del timbro del rivenditore e della firmo o la ricevuta d'acquisto e l'apprecchio vengono inviati al rispettovo servizio di assistenza (vedi indirizzo in basso). L'invio deve avvenire nell'imballaggio originale. Le spese di trasporto sono a carico dell'accquirente. Non dimenticatevi p.f. di allegare all'invio il mystro indirizzo e, qualora il difetto non fosse miglior,anche una spiegazione.

Warranty commitment

Servizio Assistenza:

Parkstrasse 43

Telefon: [phone]
