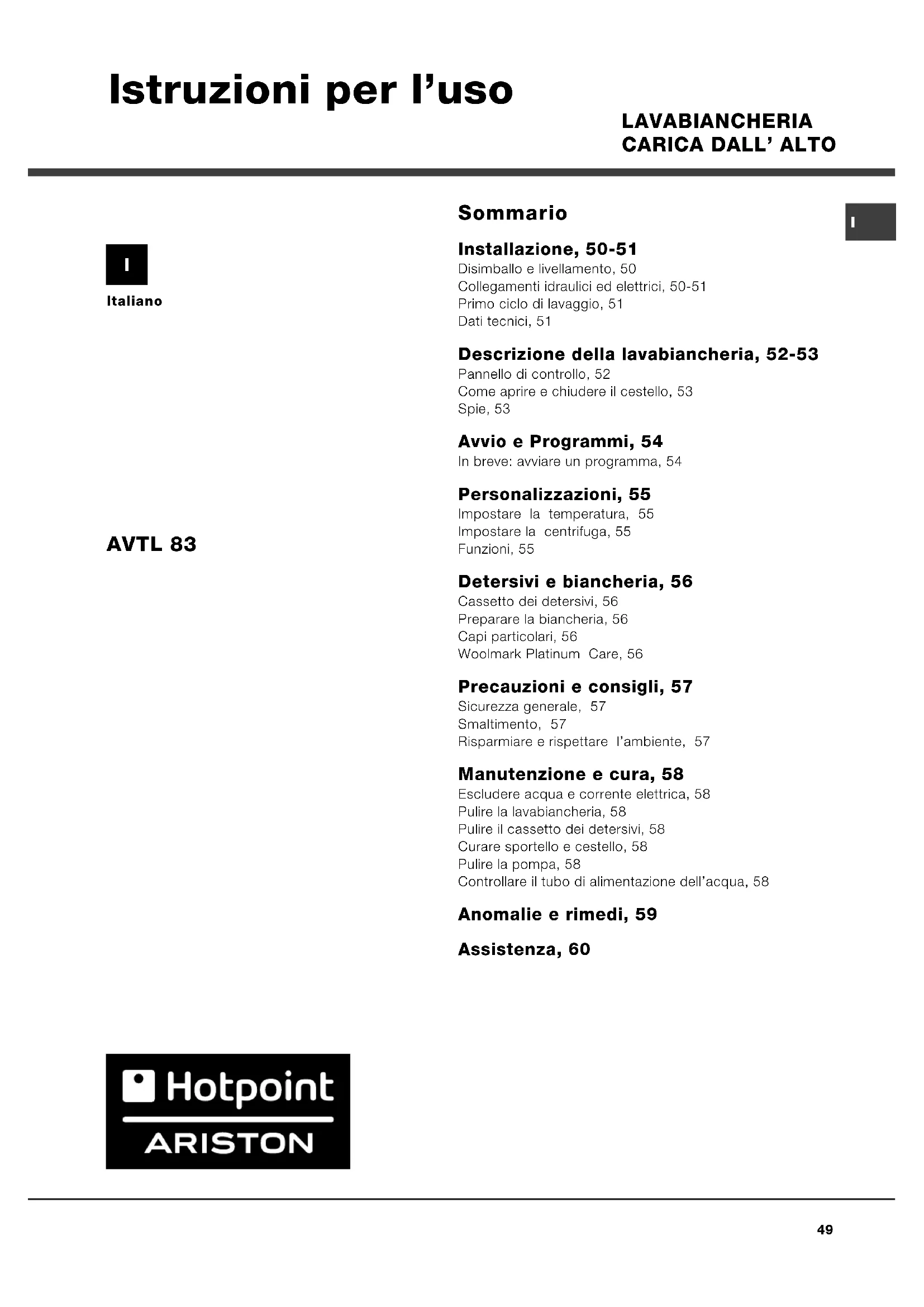

Italiano Sommario Installazione, 50-51 Disimballo e livellamento, 50 Collegamenti idraulici ed elettrici, 50-51 Primo ciclo di lavaggio, 51 Dati tecnici, 51 Descrizione della lavabiancheria, 52-53 Pannello di controllo, 52 Come aprire e chiudere il cestello, 53 Spie, 53 Avvio e Programmi, 54 In breve: avviare un programma, 54 Personalizzazioni, 55 Impostare la temperatura, 55 Impostare la centrifuga, 55 Funzioni, 55 Detersivi e biancheria, 56 Cassetto dei detersivi, 56 Preparare la biancheria, 56 Capi particolari, 56 Woolmark Platinum Care, 56 Precauzioni e consigli, 57 Sicurezza generale, 57 Smaltimento, 57 Risparmiare e rispettare lambiente, 57 Manutenzione e cura, 58 Escludere acqua e corrente elettrica, 58 Pulire la lavabiancheria, 58 Pulire il cassetto dei detersivi, 58 Curare sportello e cestello, 58 Pulire la pompa, 58 Controllare il tubo di alimentazione dellacqua, 58 Anomalie e rimedi, 59 Assistenza, 60

AVTL 83 Istruzioni per lusoI

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Disimballo e livellamento Disimballo

2. Controllare che la

lavabiancheria non abbia subìto danni nel tra- sporto. Se fosse danneggiata non collegarla e con- tattare il rivenditore.

3. Rimuovere le quattro

viti di protezione per il trasporto e il gommino con il relativo distanzia- le, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria

debba essere trasportata, dovranno essere rimontati. Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto. Gli imballaggi non sono giocattoli per bambini. Livellamento La vostra macchina potrà essere rumorosa se i due piedini anteriori non sono stati regolati correttamente.

lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini ante-riorio e/o posteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lava- biancheria uno spazio sufficiente per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dellacqua

1. Inserire la guarnizione

A nellestremità del tubo di alimentazione e avvitarlo a un rubinetto dacqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di

alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che

nel tubo non ci siano né pieghe né strozzature. La pressione idrica del rubinetto deve essere compre- sa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Installazione A51 Collegamento del tubo di scarico Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua. È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. La lavabiancheria non va installata allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Qualsiasi modifica apportata allattacco predisposto dalla fabbrica o un irregolare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina farà decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità. Primo ciclo di lavaggio Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impo- stando il programma a 90°C senza prelavaggio.

Dati tecnici ModelloAVTL 83Dimensionilarghezza cm 40altezza cm 85profondità cm 60Capacitàda 1 a 5 kgCollegamentielettriciVedi targhetta caratteristichetecniche applicata sulla macchinaCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 42 litriVelocità dicentrifugasino a 800 giri al minutoProgrammi dicontrollo secondola normaEN 60456programma 3; temperatura 60°C;effettuato con 5 kg di carico.Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2006/95/CE- 2002/96/CEI

Spia ACCENSIONE/SPORTELLO BLOCCATO: La spia accesa indica che lo sportello è bloccato per impedire aperture accidentali; per evitare danni è necessa- rio attendere che la spia lampeggi prima di aprirlo. Il lampeggio veloce della spia ACCENSIONE/SPORTELLO BLOCCATO contemporaneo a quello di almeno unaltra spia segnala unanomalia (vedi pag. 59). Pannello di controllo Descrizione della lavabiancheria Manopola TEMPERATURA Manopola PROGRAMMI Spie Tasti FUNZIONE Tasto ACCENSIONE/ SPEGNIMENTO Tasto START/RESET Manopola CENTRIFUGA Spia COPERCHIO BLOCCATO Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 56). Spie per seguire lo stato di avanzamento del pro- gramma di lavaggio. Se è stata impostata la funzione Delay Timer, indi- cheranno il tempo mancante allavvio del program- ma (vedi pag. 53). Manopola CENTRIFUGA per impostare la centrifuga o escluderla (vedi pag. 55). Tasti FUNZIONE per selezionare le funzioni disponi- bili. Il tasto relativo alla funzione selezionata rimarrà acceso. Manopola TEMPERATURA per impostare la tempera- tura o il lavaggio a freddo (vedi pag. 55). Tasto ACCENSIONE/SPEGNIMENTO per accen- dere e spegnere la lavabiancheria. Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato. Spia ACCENSIONE/COPERCHIO BLOCCATO per capire se la lavabiancheria è accesa (lampeggiante) e se il coperchio è apribile (fissa) (vedi pag. 53). Manopola PROGRAMMI per impostare i programmi (vedi pag. 54). Durante il programma la manopola resta ferma.53

Tasti funzione Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il program- ma impostato il tasto lampeggerà e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibile con unaltra precedentemente selezionata rimarrà attiva solo lultima scelta. Spie Le spie forniscono informazioni importanti. Ecco che cosa dicono: Fase in corso: Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamen- to: Prelavaggio Lavaggio Risciacquo Centrifuga Nota: durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga. Come aprire e chiudere il cestello A) Apertura coperchio superiore (Fig. 1): Sollevare il coperchio esterno ed aprirlo completamente. B) Apertura cestello, usando ambedue le mani come indicato (Fig. 2) : - premere il pulsante indicato dalla freccia nella fig. 2 ed esercitando una lieve pressione verso il basso, tenere appoggiata una mano, ad evitare che gli spor- telli aprendosi repentinamente facciano male alle dita; - accompagnare quindi gli sportelli che si sganceranno ed apriranno facilmente. C) Introduzione biancheria (Fig. 3). D) Chiusura (Fig. 4). - richiudere bene il cestello abbassando prima lo sportel lo anteriore ed appoggiandovi quindi quello posteriore; - assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore; - dopo aver sentito il clac dellavvenuto aggancio, esercitare una lieve pressione verso il basso su entram- bi gli sportelli che non devono sganciarsi; - chiudere infine il coperchio esterno. Fig. 1 Fig. 2 Fig. 3 Fig. 4I

Natura dei tessutie dello sporcoProgrammiTem pe-raturaDetersivoAmmorbi-denteDuratadel ciclo(minuti)Descrizione del ciclo dilavaggioprelav. lavag. Cotone Bianchi estremamente sporchi(lenzuola, tovaglie, ecc.) 90°C Prelavaggio, lavaggio, risciacqui,centrifughe intermedie e finaleBianchi estremamente sporchi(lenzuola, tovaglie, ecc.) 90°C Lavaggio, risciacqui,centrifughe intermedie e finaleBianchi e colorati resistentimolto sporchi 60°C Lavaggio, risciacqui,centrifughe intermedie e finaleBianchi poco sporchi e coloridelicati (camice, maglie, ecc.) 40°C Lavaggio, risciacqui,centrifughe intermedie e finaleColorati delicati poco sporchi 30°C Lavaggio, risciacqui,centrifughe intermedie e finale Sintetici Colori resistenti molto sporchi(biancheria per neonati, ecc.) 60°C Lavaggio, risciacqui,antipiega o centrifuga delicataColori resistenti molto sporchi(biancheria per neonati, ecc.) 50°C Lavaggio, risciacqui,antipiega o centrifuga delicataColori delicati (biancheria ditutti i tipi leggermente sporca) 40°C Lavaggio, risciacqui,antipiega o centrifuga delicataColori delicati (biancheria ditutti i tipi leggermente sporca) 30°C Lavaggio, risciacqui,e centrifuga delicata Delicati Lana

40°C Lavaggio, risciacqui ecentrifuga delicataTessuti molto delicati (tende,seta, viscosa, ecc.) 30°C Lavaggio, risciacqui,antipiega o scaricoPROGRAMMI PARZIALIRisciacquo Risciacqui e centrifugaRisciacquo delicato Risciacqui, antipiega o scaricoCentrifuga Scarico e centrifuga energicaCentrifuga delicata Scarico e centrifuga delicataScarico Scarico Avvio e Programmi Tabella dei programmi In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto .

Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/ SPORTELLO BLOCCATO inizierà a lampeggiare.

2. Caricare la biancheria, versare detersivo e additivi

(vedi pag. 56) e chiudere gli sportelli e coperchio.

3. Impostare con la manopola PROGRAMMI il

programma desiderato. Note Per la descrizione dellantipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo. Programma speciale Giornaliero 30' (programma 9 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (9 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

4. Impostare la temperatura di lavaggio (vedi pag. 55).

5. Impostare la velocità di centrifuga (vedi pag. 55).

6. Avviare il programma premendo il tasto

START/RESET. Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.

7. Al termine del programma la spia ACCENSIONE/

SPORTELLO BLOCCATO lampeggerà indicando che lo sportello è apribile. Estrarre la biancheria e lasciare lo sportello socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto .55

Funzioni Ef f et t o Not e pe r l ' uso Attiva con iprogrammi:Super washConsente un pulitoimpeccabile,visibil-mente più biancodello standard inClasse A Non è compatibile con la funzione RAPIDO1, 2, 3, 4,5, 6, 7, 8.Stira menoRiduce le pieghesui tessuti,agevolandola stiratura.La funzione è attivabile nei programmi 3, 4, 5,6, 7, 8 e 11.Nei programmi 6, 7, 8 e 11 il risciacquo siinterromperà con il bucato in ammollo(Antipiega) e la spia della fase Risciacquolampeggerà:- per completare il ciclo premere il tasto START/RESET;- per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.Tutti tranne1, 2, 9, 10e Scarico.RapidoRiduce del 30%circa la durata delciclo di lavaggio.Non è compatibile con la funzioneSUPER WASH.1, 2, 3, 4,5, 6, 7, 8RisciacquiExtra-risciacquoAumenta l'efficaciadel risciacquoE' consigliata con lavabiancheria a pieno caricoo con dosi elevate di detersivo1, 2, 3, 4,5, 8, 9, 10,12, 13Risciacquo Personalizzazioni Impostare la temperatura Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 54). La temperatura si può ridurre sino al lavaggio a freddo (

Impostare la centrifuga Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato. Le velocità massime previste per i programmi sono: Programmi Velocità massima Cotone 800 giri al minuto Sintetici 800 giri al minuto Lana 600 giri al minuto Seta no La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma. Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio. Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga. Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti. Funzioni Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. laccensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.I

Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incro- stare le parti interne della lavabiancheria e a inquina- re lambiente. Alzare il coperchio al di sotto del quale è collocato il cassetto dei detersivi e inserire il detersivo o ladditivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) E opportuno immettere direttamente il detersivo liquido in vasca a mezzo dellapposita pallina. vaschetta 3: Additivi (ammorbidente, ecc.) Quando si versa lammorbidente nel comparto 3, far attenzione a non superare il livello max indicato. Lammorbidente viene automaticamente immesso in macchina durante lultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo dacqua. Questa serve per limmissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi pag. 58. vaschetta 4: Candeggina Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Ciclo candeggio La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana. Nel dosare la candeggina non superare il livello max indicato sulla vaschetta 4 (vedi figura). Per effettuare solo il candeggio versare la candeggina nella vaschetta 4 e impostare la funzione Extra Risciacquo

Preparare la biancheria Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sulletichetta. - i colori: separare i capi colorati da quelli bianchi. Vuotare le tasche e controllare i bottoni. Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 5 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr. Capi particolari Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 11 che esclu- de in automatico la centrifuga. Piumini e giacche a vento: se limbottitura è doca o danatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1 kg di carico. Woolmark Platinum Care Delicato come il lavaggio a mano. Hotpoint Ariston ha introdotto un nuovo standard di prestazioni superiori riconosciuto da The Woolmark Company con il prestigioso marchio Woolmark Platinum Care. Se sulla lavabiancheria cè il logo Woolmark Platinum Care, si possono lavare con risultati eccellenti i capi in lana recanti letichetta Lavare a mano (M. 0303): Impostare il programma 10 per tutti i capi con l indi- cazione Lavare a mano , facendo uso di detersi- vi specifici (carico max 1 kg). Detersivi e biancheria57

Precauzioni e consigli La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non aprire il cassetto dei detersivi mentre la macchina è in funzione. Non toccare lacqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso loblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicinino alla macchina in funzione. Durante il lavaggio loblò tende a scaldarsi. Se devessere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. Prima di introdurre la biancheria controlla che il cestello sia vuoto. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccol- ta separata. Si potranno consegnare gli elettrodomestici dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivendi tori contestualmente allacquisto di nuovi prodotti di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento deglia apparrecchi dismessi. Risparmiare e rispettare lambiente Tecnologia a servizio dellambiente Se nelloblò si vede poca acqua è perché con la nuova tecnologia Ariston basta meno della metà dellacqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare lambiente. Risparmiare detersivo, acqua, energia e tempo Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia. Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia. Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia. Dosare bene il detersivo in base alla durezza dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente. Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Se il bucato deve essere asciugato in un asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.I

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ognilavaggio. Si limita così lusura dellimpiantoidraulico della lavabiancheria e si elimina il pericolodi perdite. Staccare la spina della corrente quando sipulisce la lavabiancheria e durante i lavori dimanutenzione. Pulire la lavabiancheria La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Curare Coperchio e cestello Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori. Pulire la pompa La lavabiancheria è dotata di una pompaautopulente che non ha bisogno di manutenzione.Può però succedere che piccoli oggetti (monete,bottoni) cadano nella precamera che protegge lapompa, situata nella parte inferiore di essa. Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.Per recuperare eventuali oggetti caduti nella preca-camera:1. rimuovere il pannel-lo di copertura sul latoanteriore della lava-biancheria tirando conle mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchioruotandolo in senso

antiorario (vedi figura): è normale che fuori-esca un pò dacqua;3. pulire accuratamen-te linterno;4. riavvitare il coper-chio;5. rimontare il pannelloassicurandosi, prima dispingerlo verso lamacchina, di averinserito i ganci nelleapposite asole. Controllare il tubo di alimentazione dellacqua Non utilizzare mai tubi già usati. Controllare il tubo di alimentazione almeno una voltaallanno. Se presenta screpolature e fessure vasostituito: durante i lavaggi le forti pressioni potreb-bero provocare improvvise spaccature. Come pulire la vaschetta del detersivo Pulizia: Pulire quindi il cassetto sotto il rubinetto (fig.3) utilizzandoanche un semplice spazzolino da denti e, sfilata la coppia disifoncini inseriti nella parte superiore degli scomparti 1 e 2(fig. 4), controllare che gli stessi non siano ostruiti erisciacquarli. Rimontaggio: Non dimenticare di reinserirela coppia di sifoncini negliappositi alloggiamenti erimettere infine il cassettonella sua sede aggancian-dolo (fig.4,2, 1). Smontaggio: Esercitare una leggerapressione sul pulsante sullaparte anteriore del cassettodetersivo e tirarlo versolalto (fig. 1). Fig. 1 Fig. 2 Fig. 3 Fig. 459

Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi pag. 60), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie e rimedi Anomalie: La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua. La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. La spia ACCENSIONE/SPORTEL- LO BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno unaltra spia. Si forma troppa schiuma. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. Lo sportello non è ben chiuso (la spia Porta Bloccata lampeggia). Il tasto non è stato premuto. Il tasto START/RESET non è stato premuto. Il rubinetto dellacqua non è aperto. Il tubo di alimentazione dellacqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dellacqua non è aperto. In casa manca lacqua. Non cè sufficiente pressione. Il tasto START/RESET non è stato premuto. Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 51). Lestremità del tubo di scarico è immersa nellacqua (vedi pag. 51). Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 54). È attiva la funzione Stira meno: per completare il programma premere il tasto START/RESET (vedi pag. 55). Il tubo di scarico è piegato (vedi pag. 51). La conduttura di scarico è ostruita. Le viti di bloccaggio del gruppo oscillante non sono state rimosse al momento dellinstallazione. Rimuovere le viti (vedi pag. 50). correttamente (vedi pag. 50). La lavabiancheria non è in piano (vedi pag. 50). La lavabiancheria è stretta tra mobili e muro (vedi pag. 50). Il tubo di alimentazione dellacqua non è ben avvitato (vedi pag. 50). Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 58). Il tubo di scarico non è fissato bene (vedi pag. 51). Stà segnalando unanomalia. Spegnere la lavatrice ed estrarre la spoina dalla presa elettrica; attendere per circa 1 minuto e quindi riallacciare il collegamento elettrico e riaccerndere la amcchina. Se dopo questa operazione persiste il difetto, chiamare lAssistenza. Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura per lavatrice, a mano e in lavatrice, o simili). Il dosaggio è stato eccessivo.I

Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta da soli (vedi pag. 59); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare l Assitenza Tecnica; In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dellintervento. Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria. Assistenza Assistenza61
