MANUALE UTENTE LWD 15 WH Fulgor Milano

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.

Questo nuovo prodotto, accuramente progettato e costruito con materiali di primissima qualità, e stato accuramente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.

La preghiamo pertanto di leggere e rispettore le facili.
istruzioni che Le permetteranno di raggiungere eccelleni
risultati sin alla prima utilizzazione. Con quello moderno
apparecchio Le formuliamo i nostri più vivi auguri.

IL COSTRUTTORE

Italiano

English

Français

Deutsch

Espanol

Portugues

QUESTO PRODOTTO è STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO.

QUESTO APPARECCHIO E DESTINATO AD ESSERE USATO IN APPLICATIONI DOMESTICHE E SIMILI, QUALI:

• NELLE AREA ADIBITE A CUCINA PER IL PERSONALE DI NEOZI, UFFICI E ALTRI AMBIENTI LAVORATIVI;

• NEI CASALI;

• A USO DEI CLIENTI NEGLI ALBERGHI, MOTEL E ALTRI AMBIENTI DI TIPO PROFESSIONALE; - IN AMBIENTI TIPO BED-AND-BREAKFAST.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA

NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.

L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BABBINI) CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIANZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'uso DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LOROSICUREZZA.

I BABBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.

INDICE

1. PRECAUZIONI D'USO 5
2. ISTRUZIONI PER LO SMALTIMENTO 5
3. PRECAUZIONI DI SICUREZZA 5
   4.DESCrizIONE DELL'APPARECCHIO 6
4. PRIMA DEL PRIMO USO 7
5. PANNELLO DI CONTROLLO 7
6. SCALDASTOVIGLIE 7
7. SCONGELAMENTO 8
8. LIEVITAZIONE 8
9. SCALDAVIVANDE 8
10. COTTURA LENTA 9
11. PULIZIA E MANUTENZIONE 10
12. GUASTI, COSA FARE? 10
13. INSTALLAZIONE DELL'APPARECCHIO 10

ISTRUZIONI PER L'UTENTE: includono le raccomandazioni per l'uso, una descrizione dei comandi e le procedure corrente per la pulizia e la cura dell'apparecchio.

ISTRUZIONI PER L'INSTALLAZIONE: intese

per il tecnico qualificato che si occupera dell'infallazione, dell'avviamento e del collaudo dell'apparecchio.

1. PRECAUZIONI D'USO

Il presente manuale è parte integrante dell'apparecchio. Abbiatene cura e conservato a portata di mano per tutte la durata utile del cassetto scaldastoviglie.

Prima di utilizzare l'apparecchio, si raccomanda di leggere il presente manuale e tutte le informazioni ivi continue. L'installazione deve essere affidata a personale qualificato, in conformità alle normative appropriate. Questo appearecchio è inteso per uso domestico ed è conforme alle direttive CE attualmente in vigore. Il produttore declina qualsiasi responsabilità a fronte di utilizzi diversi da quando sopra riportato.

Conservare queste istruzioni per l'uso sempre a portata di mano e consegarne ad un eventuale futuro utente nel caso in cui gli si dovesseCEDere l'apparecchio!

Non utilizzato l'apparecchio per riscaldare gli ambienti. Oggetti facilitmente infiammabili posti nelle sue vicinanze potrebbero prendere fuoco per l'aumento della temperatura.

Non abbandonare mai i residui dell'imballaggio in casa. Separare i vari materiali dell'imballaggio per tipo e consegrarli al più vicino centro di smaltimento.

Le etichette apposte su quello apparecchio sono conformi alla direttiva 2002/96/CEE Waste elettrica and electronic equipment (WEE) (recupero materiali elettronici ed elettrici di scarto). Sulla presente direttiva sono riportate le normative che disciplinano la raccolta e il reciclaggio delle apparecchiature non più utilizzabili in tutte l'unione europea.

Non ostruire mai le aperture e le fessure previste per l'areazione e la dispersione del calorie.

La piastrina dati riportante i dati tecnici, il numero di seri e il marchio è ubicata in una posizione visible su blocco riscaldante. Non rimuovere mai l'etichetta dati.

AVVERTENZE! Non utilizzato mai pagliette abrasive, metalliche o raschiati appuntiti che danneggerebbero la superficie. Se necessario, utilizzato prodotti standard non abrasivi con l'aiuto di utensili di legno o di plastica. Risciacquare accuramente e asciugare con panno morbido o una pelle scamosciata.

2. ISTRUZIONI PER LO SMALTIMENTO

- La nostra politica di salvaguardia ambientale

I nostri prodotti sono imballati solamente con utilizzo di materiali non inquinanti, non dannosi per l'ambiente e riciiclabili. Si richiedeagli utenti di collaborare, smaltendo gli imballaggi in modo adeguato. Contattare il proprio

rivenditore o le organizzazioni locali competenti per richiedere gli indirizzi delle strutture di raccolta, riciclaggio e smaltimento.

Non gettare mai tutto o parte dell'imballaggio nelle aree ciastanti. Le parti dell'imballaggio e in particolare i sacchetti di plastica rappresentano un rischio di soffocamento per i bambini.

Anche il Vostro vecchio appearecchio delve essere smaltito in modo adeguato.

Importante: conseignare l'apparecchio alla propria organizzazione locale autorizzata alla raccolta degli apparecchi rottamati. Uno smaltimento corretto consente il recupero intelligente di materiali di valore.

Gli apparecchi che non vengono piùutilizzati devono essere staccati alla rete di alimentazione e devono essere rimossi tutti i fili elettrici conduttori, in modo che non rappresentino un pericolo per i bambini.

3. PRECAUZIONI DI SICUREZZA

Le nome di sicurezza inerenti ad apparecchiature elettriche o a gas e alle funzioni di ventilazione sono riportate sulle istruzioni d'installazione. Nel vosto interesse e a titolo di sicurezza personale. Tutte le apparecchiature elettriche devono, per legge, essere installate e riparate solamente da personale qualificato.

In conformità alle normative appropriate. I nostri installatori quali ficiati vi possono garantire un lavoro ben eseguito. Le apparecchiature a gas o elettriche devono sempre essere scollegate da personale adeguatamente esperto. Prima di allacciare l'apparecchio alla rete elettrica, confrontare i dati di allacciamento (tensione e frequenza) indicate sulla targhetta dati con quelli della rete elettrica locale. Questi dati devono essere assolutamente combaciare se si vuole evitare che l'apparecchio si possa danneggiare. In caso di dubbi consultare il vostro elettricista di fiducia.

La sicurezza elettrica dell'apparecchio viene garantita solo se quello viene allacciato a un regolamentare conduttore di messa a terra. La casa produttrice non risponde dei danni causati alla mancanza o dall'interruzione del conduttore di messa a terra (p.e. scossa elettrica).

L'apparecchio deve essere montato e collegato da un elettricista specializzato. Rivolgersi in tal caso a un elettricista specializzato che sia a conoscenza delle normative locali e di那一 delle supplementari emanate dall'azienda di zona e che esegui i lavori nel rispetto delle stesse. La casa produrtrice non si assume alcuna responsabilità per danni causati da un montaggio non corretto o da un allacciamento non a norma dell'apparecchio.

AVVERTENZA! Utilizzato l'apparecchio solo après che è stato incassato correttamente. Solo in quello modo non si corre il rischio di toccare elementi sottotensione.

AVVERTENZA! Non après assolutamente l'involucro dell'apparecchio.

Se si viene a contatto con elementi sottotensione o se si modifica la struttura elettrica e meccanicasi possono creare situazioni pericolose per l'utente e si cui lo compensatore il corretto funzionamento dell'apparecchio.

AVVERTENZE! Non conservare contentitori in plastica oppure oggetti infiammabili nell'apparecchio, questi oggetti potrebbero infatti fondersi o incendiarsi quando si accende lo scaldastoviglie. PERICOLO DI INCENDIO!

AVVERTENZA: NON DIMENTICARSI MAI CHE LA PELLE DEI BABBINI è MOLTO DELICATA E QUINDI PIù SENSIBILE ALLE ALTE TEMPERATURE. EVITARE PERTANTO CHE I BABBINI GIOCHINO CON L'APPARECCHIO. L'APPARECCHIO POTREBBE INIZIARE A RISCALDARSI SE ACCESO INAVVERTITAMENTE: PERICOLO DI USTIONI!

AVVERTENZA: IL VANO INTERNO
DELL'APPARECCHIO PUO RAGGIUNGERE
TEMPERATURE FINO A 75^ A SECONDA DELLA
TEMPERATURA SELECTIONATA E DEL PERIODO DI
FUNZIONAMENTO. UTILIZZARE, SE NECESSARIO,
DEI GUANTI DA CUCINA PER ESTRARRE LE
STOVIGLIE DAL CASSETTO.

QUESTO APPARECCHIO E STATO PENSATO PER IL SOLO USO DOMESTICO! PRESTARE ATTENZIONE A NON DANNEGGIARE L'APPARECCHIO O CREARE ALTRE SITUAZIONI PERICOLOSE, ATTENENDOSI ALLE SEGUMENTI ISTRUZIONI:

• Non appoggiarsi e non sedersi sul cassetto quando è aperto, perché altrimenti si potrebbero danneggiare le guide telescopiche. La portata massima del cassetto è di 10kg .

PULIZIA:

• Non utilizzato assolutamente un pulitore a vapore. Il vapore potrebbe infatti raggiungere i componenti sotto tensione e provocare il cortocircuito. La precisione del vapore potrebbe perchéanche danneggiare permanentemente le superfici e i componenti dell'apparecchio: danni per i quali la casa produttrice non si assume alcuna responsabilità.
• Si raccomanda di atteneri alle istruzioni sulla pulizia riportate al paragrafo "Pulizia e Manutenzione".

RIPARAZIONI:

• ATTENZIONE! I lavori di montaggio e di manutenzione o riparazione devono essere

eseguiti esclusivamente da personale specializzato. Lavori di installatione e di manutenzione o riparazione non a norma possono creare pericoli per l'utente, per i quali la casa produrtrice non si assume alcuna responsabilità.

• ATTENZIONE! Riparazioni all'apparecchio durante il periodo di garanzia possono essere eseguite solo dal Servizio di assistenza tecnia autorizzato alla stessa casa produttrice, perché altrimenti decadrebbe il diritto di garanzia per eventuale successive danni.
• ATTENZIONE! Prima di eseguire i lavori di installmente e manutenzione o riparazione, staccare l'apparecchio dall'alimentazione elettrica.

L'apparecchio è staccato dall'alimentazione elettrica solo se:

• il fusibile dell'impiano domestico è scattato.
• la spina dell'apparecchio è staccata alla rete elettrica:
• per staccare l'apparecchio alla rete non tirare il cavo di alimentazione, ma staccare manualmente la spina.

AVVERTENZE! Il produttore declina qualsiasi responsabilità a fronte di infortuni o danni causati alla mancata conformità alle suddette normative o causate da manomissione ancche di una sola parte dell'apparecchio e dall'uso di parti di ricambio non originali.

4. DESCrizIONE DELL'APPARECCHIO

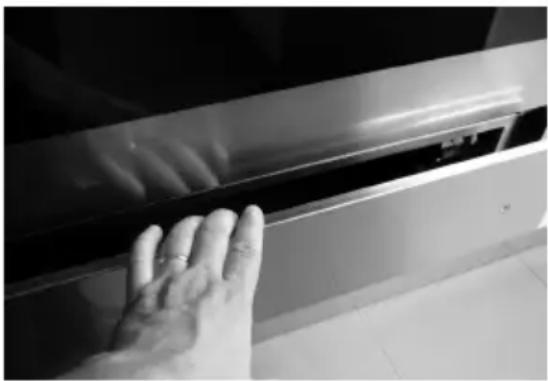

4.0 APERTURA DEL CASSETTO

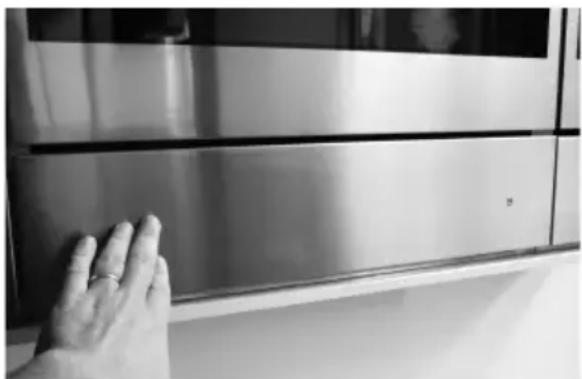

Per aprire il cassetto premere il frontale del cassetto

(fig. A)

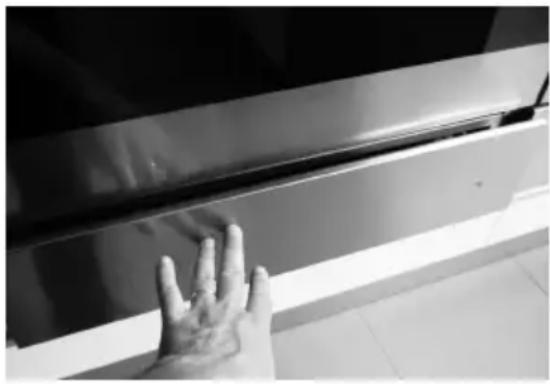

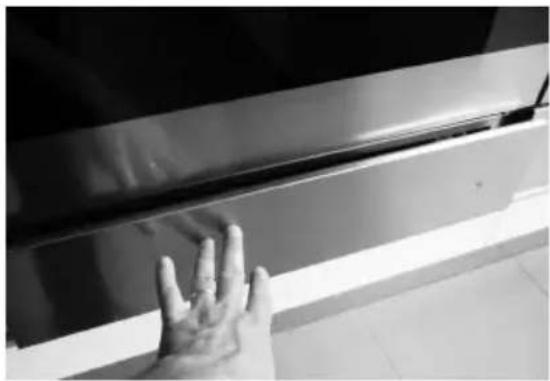

Togliere la mano

(fig.B),

quindi afferrare il cassetto

(fig. C)

e tirarlo versus di se, fino ad aprirlo completeness.

4.1 CHIUSURA DEL CASSETTO

Per chiudere il cassetto accompagnare il cassetto verso la chiusura, quando premeire il frontale fino a che non si aggancia. Togliere la mano.

4.2 L'apparecchio è dotato di un sistema di ventilazione ad aria calda. Una ventola distribuisce il calore della resistenza di riscaldamento in modo ottimale all'interno del cassetto.

Il termostato permette di determinare e controllare la temperatura desiderata per le stoviglie inserte.

La circolazione dell'aria riscalda le stoviglie in modo uniforme e rapido.

Una griglia di protezione impedisce che si possano toccare accidentallymente le resistenze di riscaldamento e la ventola.

5. PRIMA DEL PRIMO USO

Non abbandonare mai i resti dell'imballaggio in casa. Separare i materiali residiu dell'imballaggio per tipo e consegnarli al centro alimento più vicino.

Prima di utilizzare l'apparecchio per la prima volta, pulirlo con un panno umido ed asciugarlo quindi accuramente come descritto al capitolo "Pulizia e manutenzione".

Riscaldare il cassetto vuoto per almeno 2 ore. A tal scopo, impostare la temperatura 75^ C. Assicurarsi durante quello periodo di riscaldamento che la cucina sia ben areata.

Gli elementi in metallo sono stati trattati con un apposto prodotto protettivo.

Questo prodotto potrebbe essere la causa di cattivi odori al primo riscaldamento del cassetto. Questi odori ed eventuali fuma scompaiano velocemente e non sono da attribuire ad un allacciamento non a norma o un difetto dell'apparecchio.

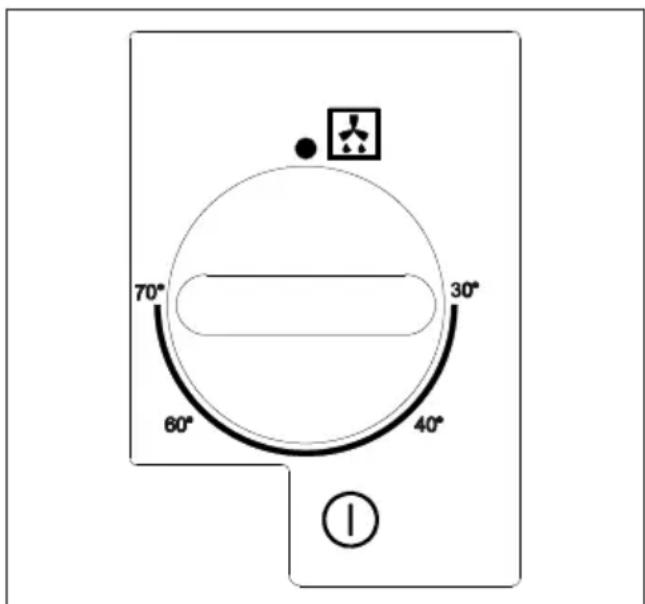

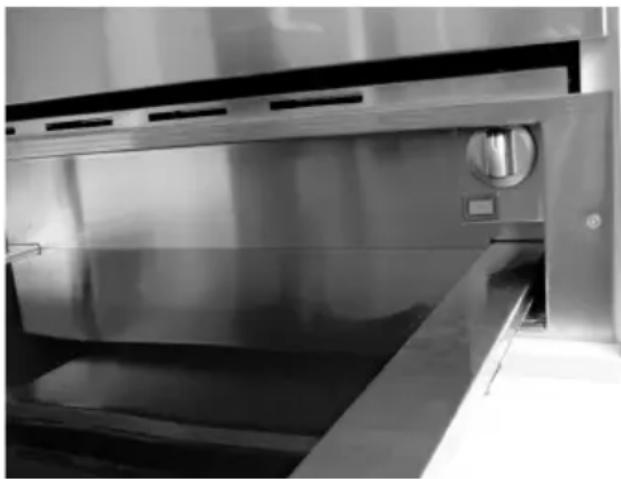

6. PANNELLO DI CONTROLLO

7. SCALDASTOVIGLIE

7.1 Impostazioni di esercizio

Aprière l cassetto. Ruotare la manopola impostando la temperatura desiderata, quando premere il pulsante rosso. Si accenderà la luce spia rossa del pulsante stesso che rimarra accesa per tutte la durata del funzionamento. Per spegnere l'apparecchio rotare in posizione 0 la manopola e premere il pulsante. La luce rossa si spegnerà.

7.2 Tempi di riscaldamento

Diversi fattori influenzano i tempi di riscaldamento:

• materiale e spessore delle stoviglie;
• quantità di stoviglie caricate;
  disposizione delle stoviglie caricate;
• impostazione della temperatura.

Non è quindi possibile fornire indicazioni assolute. Impostando la temperature su 60^ e per raggiungere un riscaldamento omogeneo, sono sono essere considerati indicativi i seguenti valori:

STOVIGLIE TEMPO (MIN)
STOVIGLIE PER 6 PERSONE 30-35

Potete dedurre dall'esperienza pratica quali siano le impostazioni ottimali per le Vostre esigenze.

8. SCONGELAMENTO

La funzione di scongelamento utilizes unicamente la ventilazione forzata perché alcun elemento riscaldante attivo.

Procedimento

• Premere il tasting ON/OFF per attivare il ventilatore interno.
• Non ruotare la manopola durante la funzione scongelamento.

9. LIEVITAIZIONE

La funzione di lievitazione mantiene la temperature del cassetto tra i 25 e 30^

Procedimento

1. Preriscaldare il cassetto per 5 minuti ruotando la manopola sulla posizione 30^ .
2. Posizione l'impasto al centro del cassetto avvolgendolo con un panno leggermente umido.

10. SCALDAVIVANDE

Alimenti consigliati per essere manteniuti in caldo: carne, pollo, pesce, salse, verdura, contorni e minestre.

• Per evitare che il cibo trabocchi nel cassetto non riempireccessivamente le stoviglie.
• Disporre le stoviglie nel cassetto e chiuderlo con cautela affinché gli eventuali liquidi non fuoriscano.
• Si consiglia di non far riscaldare il cibo per intervalli di tempo superiori a un'ora per evitare che gli alimenti perdano sostanze nutritive.
• Coprire gli alimenti umidi e liquidi con un coperchio o una pellicola resistente alle alte temperature. In quello modo si evita che fuoriesca umidità, si formi condensa e si depositi umidità al di fuori delle stoviglie.
• Non coprine pietanze arrostite o fritte che devono rimanere croccanti. Tenere in caldo queste pietanze con temperature elevate.

Procedimento

1. Posizionare le stoviglie nel cassetto.
2. Accendere il cassetto e impostare la manopola del termostato tra 40^ e 60^ in base alla temperatura desiderata e preriscaldare l'apparecchio per 10 minuti.
3. Mettere il cibo nelle stoviglie preriscaldate.
4. Chiudere nuovamente il cassetto. La spia luminosa di ON rimane accesa e l'apparecchio riscalda.

Disattivazione

Portare in posizione di OFF la manopola. Estrarre le stoviglie dal cassetto utilizzato un panno o appositi guanti.

Note: Non trasferire mai le stoviglie calde direttamente dal piano di cottura caldo alla base in vetro del cassetto termico. Il fondo in vetro può danneggiarsi.

11. COTTURA LENTA

La funzione di cottura lenta è ideale per cucinare carne tenera che deve risultare molto cotta o al sangue. Grazie a questo metododi cottura, la carne risultata internamente sempre rosa. Questo non significiva tuttavia che la carne sia cruda o molto cotta.

Oltre a trattenere al suo interno i succhi但这a funzione permette di mantenere la carne calda migliorente.

Stoviglie adatte all'utilizzo: in vetro, porcellana o ceramicà con coperchio.

Procedimento

1. Preriscaldare il cassetto scaldavivande con la stoviglia prescelta al livello massimo per 15 minuti.
2. Far scaldare del burro o dell'olio in un tegame. Far rosolare ben bene la carne per il tempo indicate in tabella quando riporre il tutto immediatamente nella pentola preriscaldata mettendo il coperchio.
3. Impostare il termostato a 70^ per il tempo necessario a terminare la cottura.

Avvertenze per la cottura lenta

• Utilizzare solo carne fresca e in perfette condizioni.

• Eliminare con cura i le parti di grasso.

• Le parti di carne non devono essere necessariamente voltate.
  Terminata la cottura è possibile tagliare immeditamente la carne, non serve lasciarla riposare.

• Attraverso la cottura lenta la carne non risultataosi calda come la carne cotta nel modo tradizionalmente, si consiglia negli ultimi 20-30 minuti di cottura di riporre ancche e i piatti nel cassetto scaldavivande nella parte sinistra.
• Servire abbinando la carne a salute molto calde.
• Se si desidera mantenere calda la carne una volta terminata la cottura, portare la manopola del termostato tra 40^ e 60^ . Le parti di carne piccole possono essere mantenute calde per 45 minuti, nelle quale più grandi per due ore.

Tabella

La funzione di cottura lenta è adatta a tutte le parti tenere di manzo, maiale, vitello, agnello, selvaggina e pollame. I tempi di rosolatura iniziale e di prosecuzione della cottura dipendono dalles dimensioni delle fette di carne.

I parametri di tempo si riferiscono al caso in cui la carne venga riposta in un tetgame con burro od olio già caldo.

Pietanza Rosolatura iniziale Prosec	uzione della	cottura nel cassetto
Fette di carne piccole
Straccetti circa 5-6 minuti 60-80 minuti
Piccole bistecche o medaglioni circa 4-5 minuti per lato 35-50 minuti
Fette di carne di medie dimensioni
Filetto (400-800g) circa 4-5 minuti per lato 75-120 minuti
Arrosto magro (600-1000g)	circa 10-15 minuti per lato	120-180 minuti
Fette di carne grandi
Filetto (a partire da 900g) circa 6-8 minuti per lato	120-180 minuti
Roastbeef (1,1-2kg) circa 8-10 minuti per lato	210-300 minuti

12. PULIZIA E MANUTENZIONE

La pulizia rappresenta generalmente l'unico tipo di manutenzione necessaria.

Attenzione! Prima di iniziare la pulizia staccare l'apparecchio dall'alimentazione di rete. Togliere la spina dalle prese o disattivare il circuito di alimentazione dell'apparecchio.

Avverenza! Non utilizzato detergenti aggressivi o prodotti abrasivi, spugne abrasive e neppure oggetti appuntiti, perché potrebbero macchiare l'apparecchio.

Avvertenza! Non utilizzato mai getti di vapore per la pulizia delle parti interne dell'apparecchio.

12.1 Frontale e pannello comandi

É sufficiente pulire l'apparecchio con un panno umido.

Nel caso dovesse essere particolarmente sporco, aggiugere un paio di gobce di detergente all'acqua di pulizia. Asciugare quando l'apparecchio con un panno asciutto.

I frontali in acciaio inossidabile degli scaldastoviglie possono essere puliti con detergenti speciali apposti. Questi prodotti rallentano la formazione dello sporco sulla superficie del cassetto. Applicare una minima quantità del prodotto con un panno morbido su tutte la superficie da trattare.

12.2 Vano interno

Pulire il vano interno con un panno umido dopo agli uso. Nel caso dovesse essere particolaremente sporco, aggiungere un paio di gocce di detergente all'acqua di pulizia.

Asciugare quindi le superfici con un panno asciutto.
Evitare che defluisca acqua nei fori di ventilazione.

Riutilizzare il cassetto solo quando si è asciugato completeness.

13. GUASTI, COSA FARE?

ATTENZIONE! Qualsiasi tipo di riparazione deve essere eseguito solo da personale specializzato e patentato.

Qualsiasi riparazione che non viene eseguita da personale autorizzato alla casa produttrice potrebber rivelarsi pericolosa.

I seguito guasti possono essere rimossi dall'utentezza che sua necessario l'intervento del Servizio Assistenza.

Le stoviglia non si riscaldano a sufficienta? Verificare se:

• l'apparecchio è acceso;
• è stata impostata la temperatura giusta;
• le aperture di ventilazione sono state ostruite dai piatti

o fondine di grande dimensioni;

• le stoviglie sono state riscaldate per un periodo sufficientemente lungo.

Diversi fattori influenzano i tempi di riscaldamento

• materiale e spessore delle stoviglie;
• quantità di stoviglie caricate;
  disposizione delle stoviglie caricate;
• impostazione della temperatura.

Le stoviglie non si riscaldano? Verificare se:

• si sente un rumore di ventola:
  Se la pentola è in funzione, significa che la resistenza di riscaldamento è difettosa.
  Se la ventola non funziona, significa che è difettosa.
• il fusibile dell'impiano domestico è scattato.

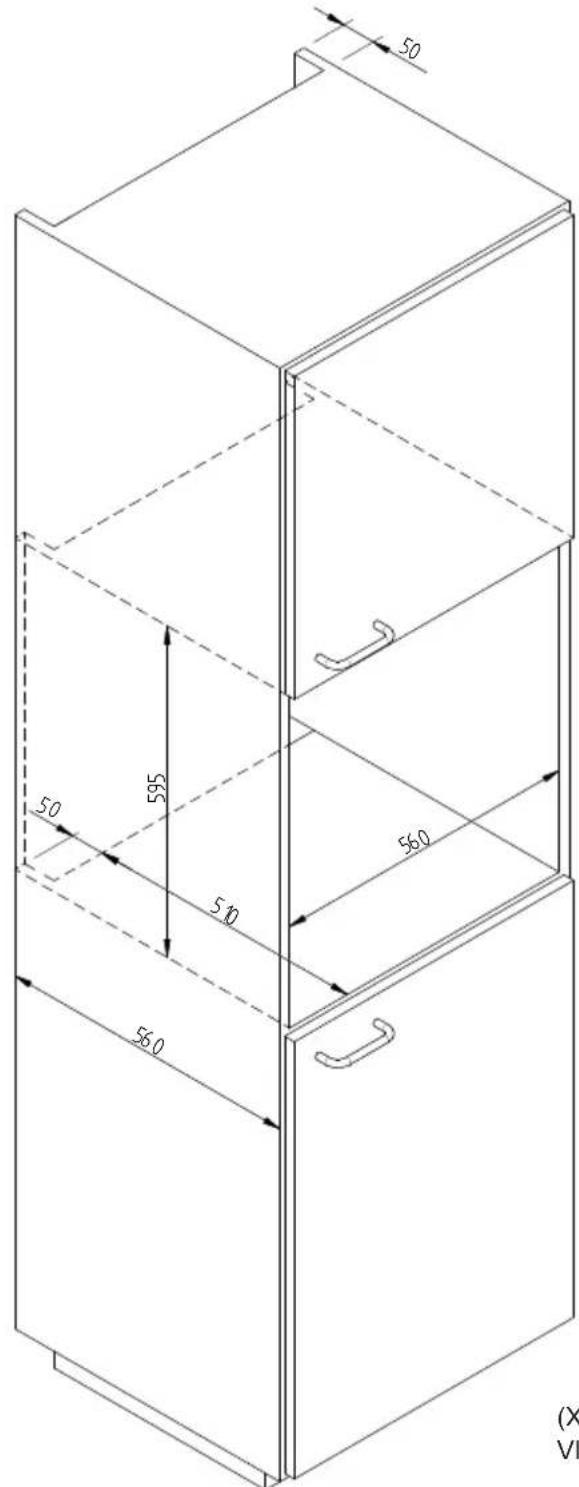

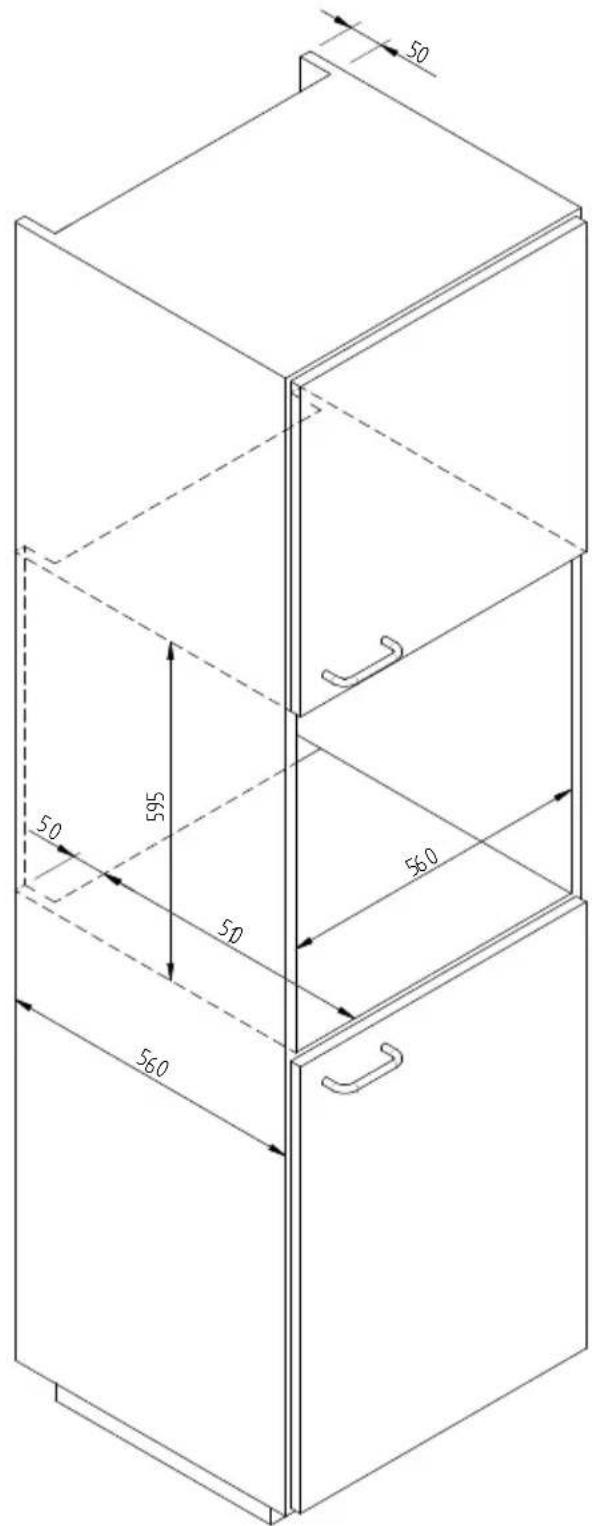

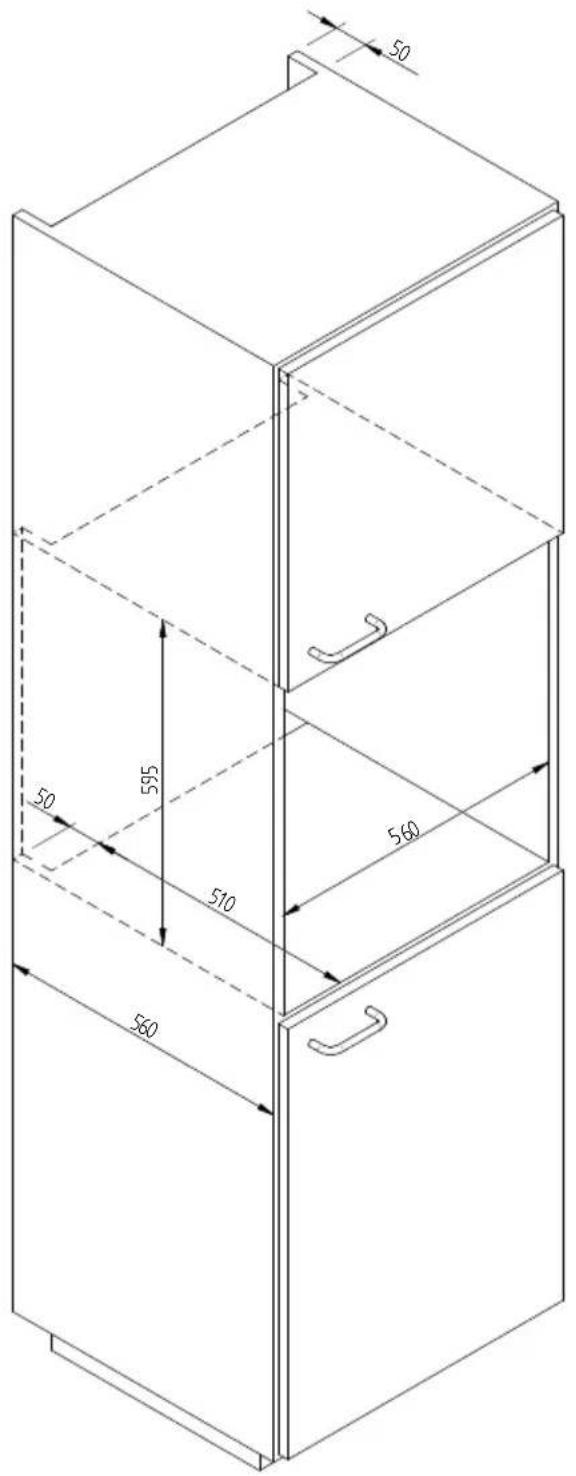

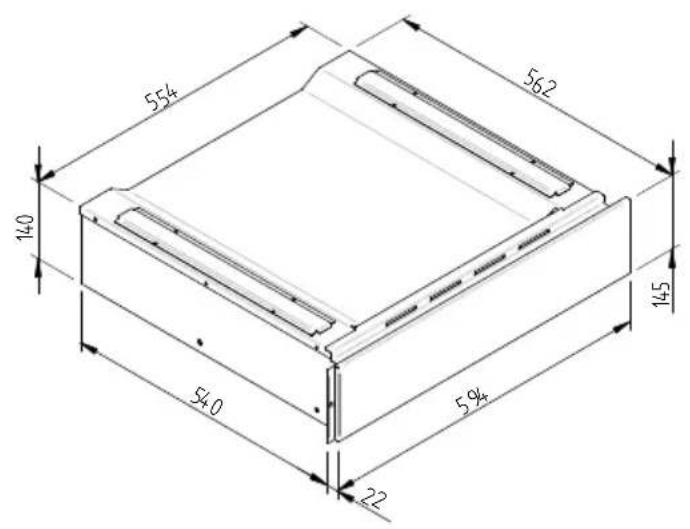

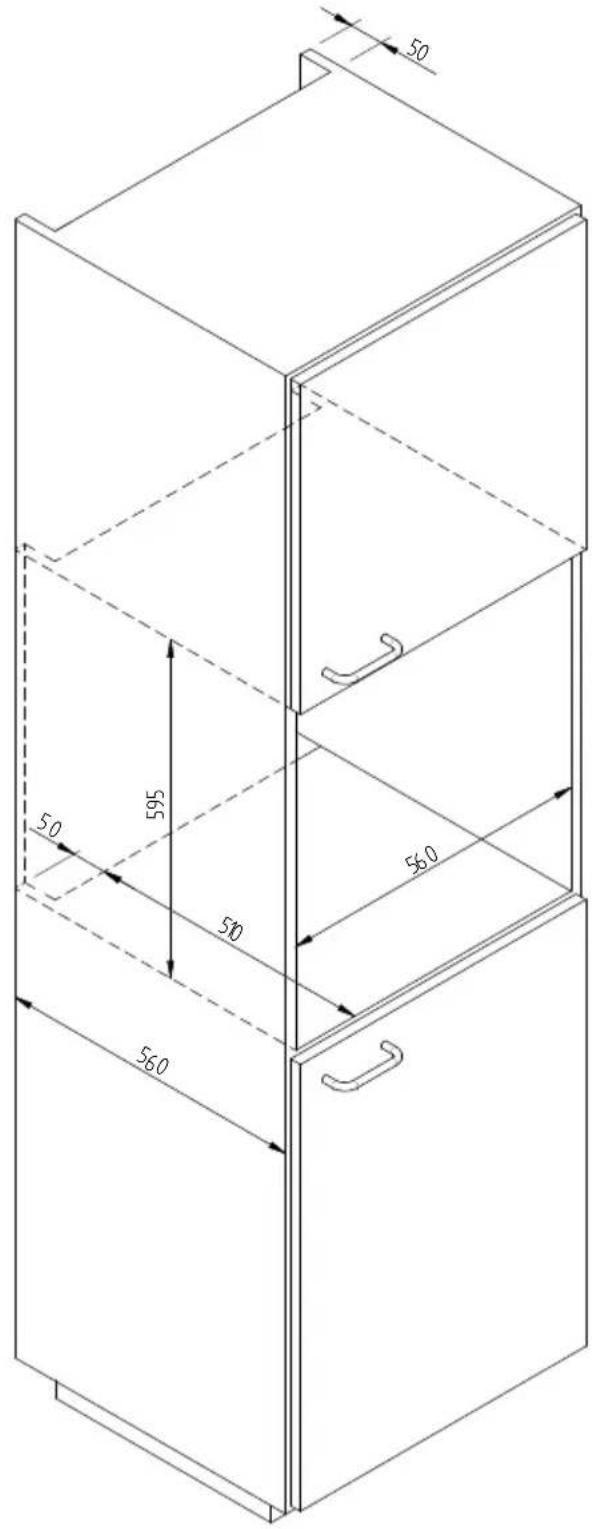

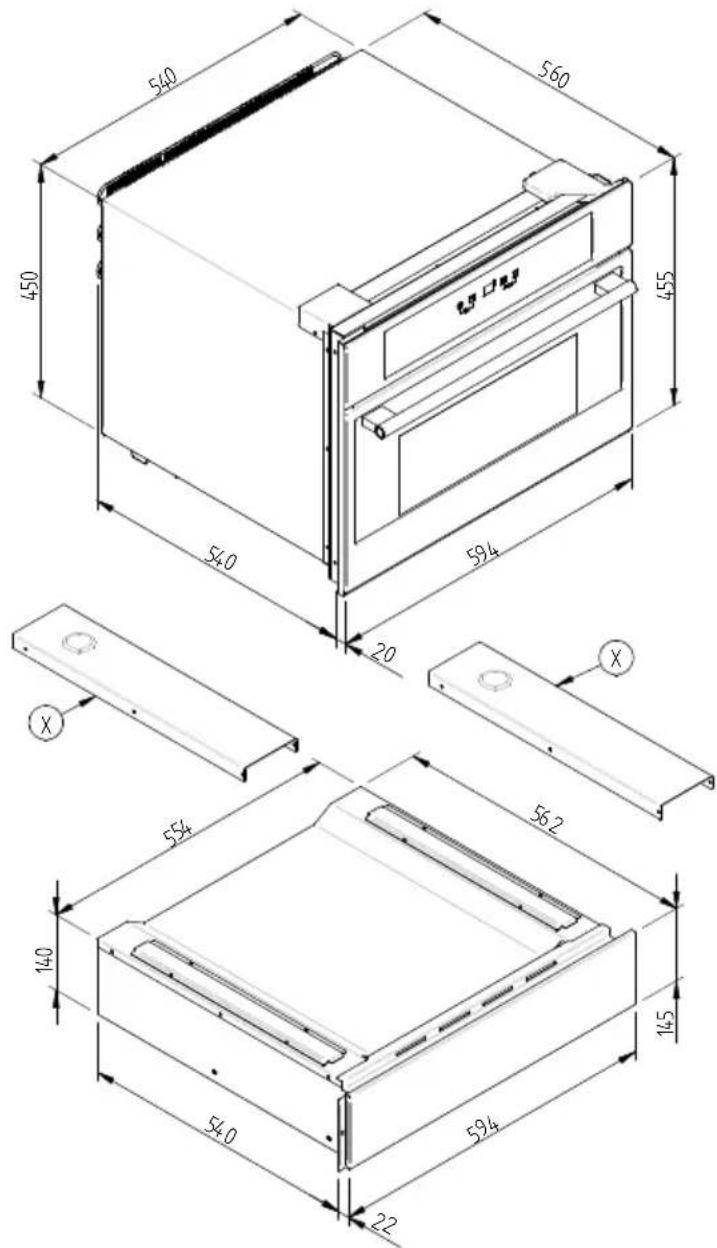

14. INSTALLAZIONE DELL'APPARECCHIO

14.1 Prima dell'installazione

Assicurarsi che al tensione di alimentazione indicate sulla targhetto dati corrisponda a quella della vostra rete elettrica.

Apriere il cassetto, rimuovere tutti gli accessori e il materiale d'imballaggio.

Attenzione! Il frontale del cassetto potrebbe essere ricoperto da un film protettivo.

Rimuovere la protezione con cautela prima del primo utilizzato dell'apparecchio cassetto scaldastoviglie, iniziando a staccarla partendo dal basso.

Assicurarsi che il cassetto non sia danneggiato.

Controllare che il cassetto si chiuda correttamente. In presenza di danni informare il Servizio Assistenza.

Il cassetto scaldastoviglie può essere incassato solo sugli apparecchi che sono stati indicati dal produttore. La casa produrtrice non garantisce il corretto funzionamento del cassetto se combinato con apparecchi non da lei indicate e non risponde per eventuali danni causati da un tale uso improprio.

14.2 Incasso

Prima i procedere al montaggio dello scaldastoviglie e dell'apparecchio a lui combinato, predisporte un piano intermedio fisso del mobile, il quale assicuri la portata necessaria per entrambi gli apparecchi.

L'apparecchio combinato viene invece posizionato
senza ulteriori piani intermedi direttamente sul cassetto
scaldastoviglie incassato.

Per l'incasso dell'apparecchio combinato atteneri assolutamente alleindicazionicontainute nelle relative istruzioni per l'uso e per il montaggio.

Le dimensioni principali per l'incasso sono indicate in mm e riportate nel diagramma di installmente. Per il

montaggio proseguire come indicato:

1. sistemare il cassetto del mobile in modo che sua ben centrato e allineato;
2. assicurarsi che la cornice sia perfettamenteaderente al mobile;
3. après il cassetto e fissare l'involucro alle pareti del mobile con le due viti in dotazione.

10.3 Allacciamento Elettrico

L'allacciamento elettrico deve essere eseguito da un elettricista qualificato conformmente alla legislazione vigente.

Allacciamento elettrico

Prima di effettuare l'allciamento elettrico accertarsiche:

• le caratteristiche dell'impiano siano tali da soddisfare quantoindicato sulla targa matricola applicata sul fronte del forno;

• l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50^ C quella ambiente.

Se un appearecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altre dispositorio che assicuri la disconnessione alla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installation. La presa o l'interruttore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.

TIPI E DIAMETRO MINIMO DEI CAVI
	SASO
H05RR-F 3x0,75 mm²	H05RR-F 3x1,5 mm²
H05VV-F 3x0,75 mm²	H05VV-F 3x1,5 mm²
H05RN-F 3x0,75 mm²	H05RN-F 3x1,5 mm²
H05V2V2-F 3x0,75 mm²	H05V2V2-F 3x1,5 mm²

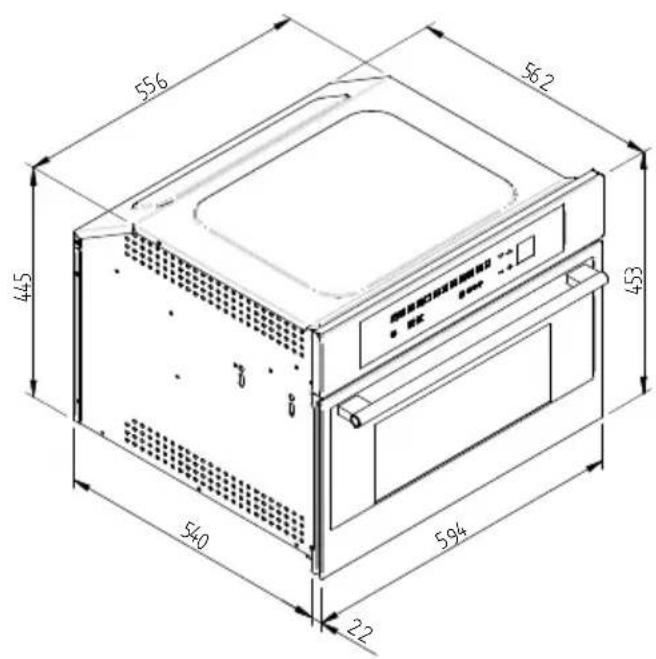

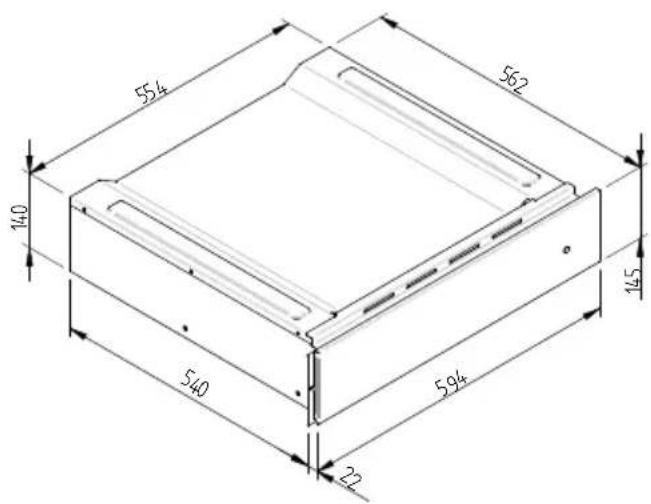

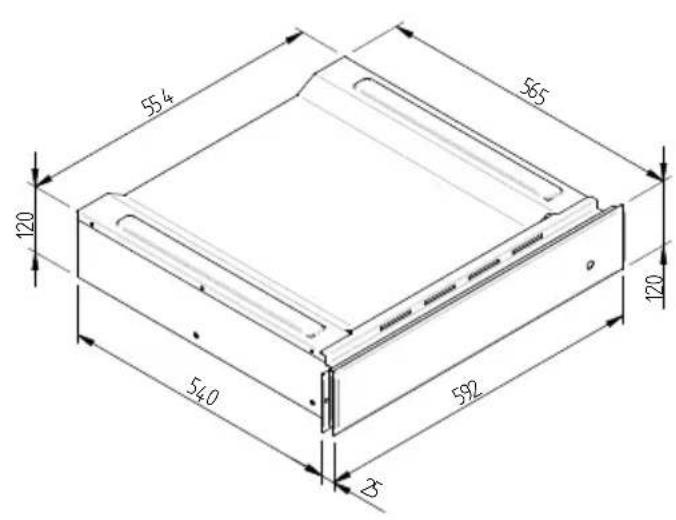

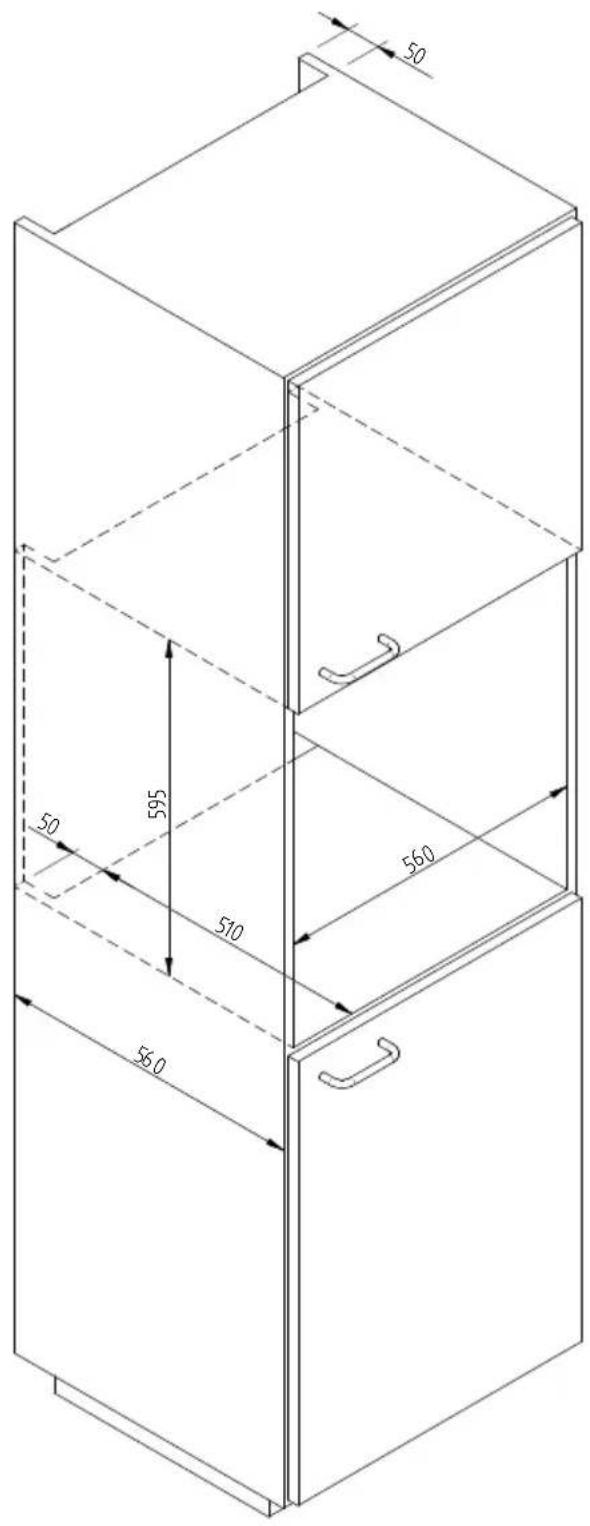

SCHEMA DIMENSIONALE CASSETTO INCASSO 560 X 595 CON FORNO DA 480

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595

CON CANTINETTA DA 455

(X) STAFFE OPZIONALI DA ORDINARE QUANDO LA CANTINETTA
VIENE ABBINATA AL CASSETTO PORTA OGGETTI

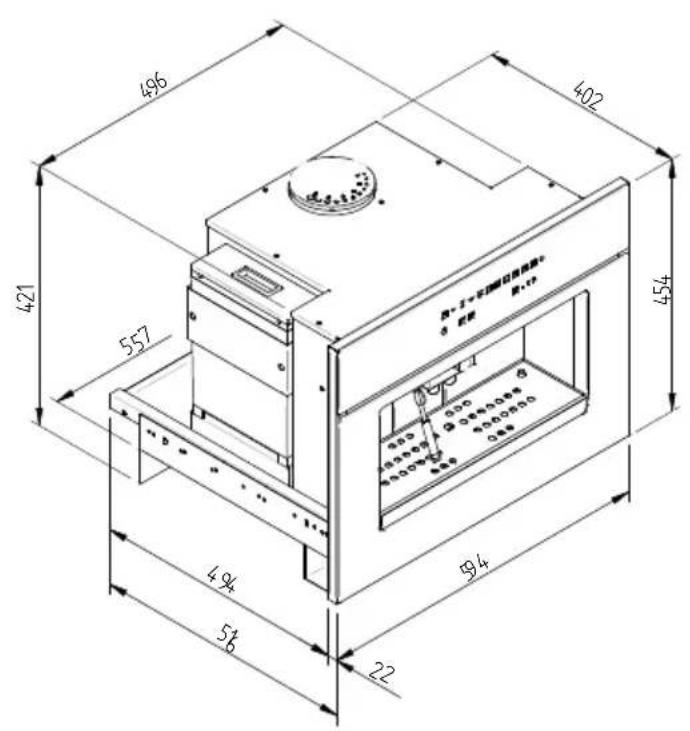

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595 CON MACCHINA DA CAFFÉ DA 454

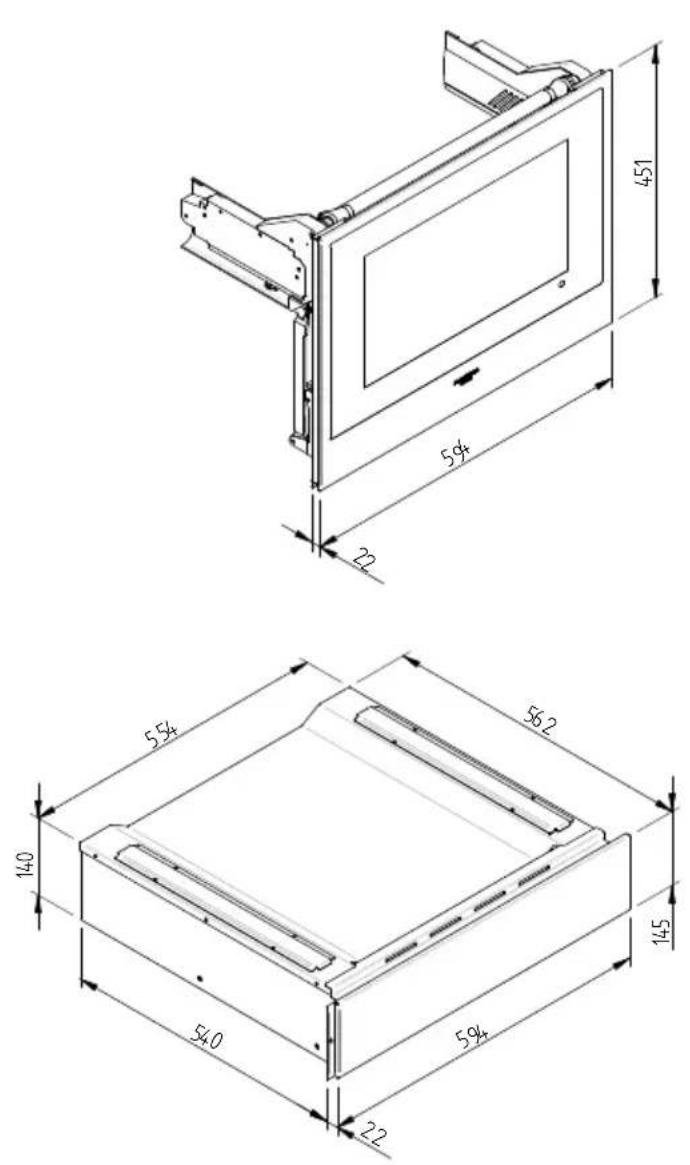

SCHEMA DIMENSIONALE CASSETTO 145 INCASSO 560 X 595 CON TV DA 451

AVVERTENZE! Prima di collegare il cassetto scaldastoviglie alla rete elettrica, verificare che il voltaggio e la frequenza della rete corrispondano a quelli indicati sulla piastrina dati posizionata all'interno del blocco riscaldante che dovrebbe essere conservata insieme a quello manuale.

L'allacciamento elettrico deve essere effettuato tramite un interrottore bipolare la cui potenza sia adeguata all'assorbimento dell'apparecchio e che abbia un'intercapedine minima di 3mm tra i contatti, in modo da garantire il disinserimento alla rete elettrica in caso di emergenza o di pulizia del cassetto scaldastoviglia. Se per l'allacciamento elettrico viene utilizzataanche una spina,quest's ultima deve essere accessibile dopo I'infallazione.

Collegare l'apparecchio a terra in conformità alle normative sulla sicurezza degli impianti elettrici. ATTENZIONE! IL PRESENTE SCALDASTOVIGLIE DEVE ESSERE ASSOLUTAMENTE COLLEGATO A TERRA.

In caso di guasto al cavo di alimentazione montato sul cassetto scaldastoviglie, deve essere sostituito con un cavo originale fornito dal servizio di assistenza post vendita.

Il produttore e il rivenditore declinano agli responsabilità per eventuali danni a persona, animali o cose, dovuti alla mancata osservanza delle presenti istruzioni di montaggio.

Dear Customer,

I parametri di tempo si riferisce con al caso in cui la carne venga riposta in un tetgame con burro od olio più caldo.

ParaAbriragaveta,pressioneasuperficiefrontal da gaveta.

(fig. A)

Retire a mao

(fig.B),
