BEDIENUNGSANLEITUNG LWD 15 WH Fulgor Milano

Sehr verehrte Kundin, sehr verehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zu ihrer Wahl.

Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen ihren Bedürfnissen für das perfekte Kochen zu entsprechen.

Wir bitten Sie deshalb, diese leichten Anleitungen zulesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch Herausragende Resultate erzielen werden. Mit diesen modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen.

DER HERSTELLER

DE

DIESES PRODUKT WURDE FÜR DEN HEIMISCHEN GEBRAUCH KONZIPIERT.

DIESES GERAT IST FÜR DEN EINSATZ IN HÄUSLICHER UND AHNLICHER UMGEBUNG BESTIMMT, WIE:

• IN DEN PERSONALKUCHEN VON GESCHÄFTEN, BÜROS UND Anderen ARBEITSUMGEBUNGEN;
• IN GEHOFTEN;
• FÜR DEN GEBRAUCH DURCH DIE GÄSTE IN HOTELS, MOTELS UND ANDEREN PROFESSIONellen HOTELLERIEBETRIEBEN;
• FÜR EINRICHTUNGEN VOM TYP BED-AND-BREAKFAST.

DERHERSTELLER HAFTET NICTFPR SACH-ODER PERSONENSCHÄDEN, DIE AUS EINER FALSCHEN INSTALLATION ODER DER UNSACHGEMÄSSEN,

Italiano

English

Français

Deutsch

Espanol

Portugues

FALSCHEN ODER ABSURDEN VERWENDUNG DES GERÄTS ENTSTEHEN.

DAS GERÄT DARF NICT VON PERSONEN (EINSCHLIESSLICH KINDERN) MIT EINGESCHRÄNTEN KÖRPERLICHEN ODER GEISTIGEN FÄHIGKEITEN ODER EINSCHRÄNKUNG DER SINNE VERWENDET WERDEN ODER VON PERSONEN, DIE NICT ÜBER DIE NOTWENDIGE ERFAHRUNG ODER KENNTNIS VERFÜGEN, WENN DIESE NICT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIG WERDEN.

KINDER MUSSEN KONTROLLIERT WERDEN UM SICHERZUSTELLEN, DASSIE NICHT MIT DEM GERAT SPIELEN.

INDICE

1. GEBRAUCHSHINWEISE 50
2. ENTSORGUNGSCANLEITUNG 50
   3 SICHERHEITSMASSNAHMEN 50
   4.GERATEBESCHREIBUNG 52
3. PRIMA DEL PRIMO USO 52
4. BEDIENTAFEL 52
5. TELLERWÄRMERS 53
   8.AUFTAUEN53
6. GAREN 53
7. WARMHALTEN VON SPEISEN 53
8. LANGSAMES GAREN 54
9. REINIGUNG UND WARTUNG 55
10. DEFEKTE - WAS TUN? 55
    14 INSTALLATION DES GERÄTS 55

BEDIENUNGSCANLEITUNGEN:Mit

Empfehlungen für den Gebrauch, der

Beschreibung der Steuerungen und dem

richtigen Vorgehen für Reinigung und Pflege

des Geràs.

INSTALLATIONANLEITUNGEN: Für den

qualifizierten Techniker, der mit der Installation,

der Inbetriebnahme und der Abnahme des

Gerats befasst ist.

1. GEBRAUCHSHINWEISE

These Anleitung ist integrierender Bestandteil des Gerats.

Bewahren Sie deise sorgfältig und greifbar während der gesamten Standzeit des Tellerwärmers auf.

Vor dem Gebrauch des Geräts sollen den Sie diese Anleitung und die Dort enthaltenen Informationen lessen. Die Installation muss durch Fachpersonal und unter Einhaltung der einschlädigen Vorschriften erfolgen. Dieses Gerät ist für den Hausgebrauch bestimmt und entspricht den einschlädigen EG-Richtlinien. Der Hersteller haftet nicht für anderen als den genannten Gebrauch.

These Betriebsanleitung immer griffbereit aufbewahren und ggf. einem späteren Anwender aushändogen, falls das Gerät verkauf werden sollen!

Das Gerät nicht zum Heizen von Räumen verwenden. Leicht brennbare Gegenstände in der Höhe des Gerats konnen durch den Temperaturanstieg Feuer fangen.

Keine Verpackungsrechte im Haus aufbewahren. Die Verpackung nach Wertstoffen trennen und entspruchend entsorgen.

Die auf thisem Gerät angebrachten Etiketten entsprechen der Altgeräte-Richtlinie 2002/96/EWG (Abfall elektronischer und elektrischer Geräte). In dieser Richtlinie finden sich alle Auflagen für die Sammlung und das Recycling der nicht mehr verwendbaren Geräte in der gesamten EU.

Niemals die für die Belüftung und Wärnestreuung vorgesehenen Öffnungen und Schlatze verstehen.

Das Kennschild mit den technischen Daten, der Seriennummer und dem Markenzeichen befindet sich an gut sightbarer Stelle auf dem Heizblock. Niemals das Datenetikett entfern.

Niemals Scheuerschwämme, Metalschwämme oder spitze Kratzer verwenden, die die Oberfläche beschädigen konnen. Bei Bedarf, nicht scheuernde Standardprodukte verwenden und Holz- oder Kunststoffwerkzeuge benutzen. Sorgfällig nachspullen und mit einem trockenen Tuch oder Wildlederlappen trocknen.

2. ENTSORGUNGSANLEITUNG

- Unsere Umweltschutzpolitik

Unsere Produkte werden ausschließlich mit nicht verschmutzenden, nicht umweltschädlichen und recyclabelen Materialien verpackt. Der Anwender

wird zur Mitarbeit aufgefordert und zur sachgerechten Entsorgung der Verpackung. Wenden Sie sich an den Handler oder die zuständigen örtlichen Behörden, um die Adresse der Müllhalden, Recycling- und Entsorgungsanlagen zu erfahren.

Die Verpackung oder Teile derselben nicht in die Umwelt gelangen halten. Verpackungsteile, insbesondere Plastiktüten bedeuten Erstickungsgefahr für Kinder.

Auch Ihr altes Gerät muss sachgerecht entsorgt werden. Wichtig: Liefern Sie das Gerät bei der örtlichen, für Spermmüllentsorgung zuständige Stelle. Eine sachgerechte Entsorgung gestattet die intelligente Rückgewinnung der Wertstoffe.

Die nicht benutzten Geräte müssen vom Stromnetz abgetrennt werden. Alle Stromleiter entfern, so dass keine Gefahr für Kinder besteht.

3. SICHERHEITSMASSNAHMEN

Die Sicherheitsvorschriften für elektrische oder gasbetriebene Geräte und um Hinblick auf die Luftungsfunktionen befinden sich in den Installationsanleitungen. In ihrem Interesse und für ihrer persönliche Sicherheit. Alle elektrischen Geräte dürfen It. Gesetz nur von Fachpersonal installiert und repariert werden und in Übereinstimmung mit den einschlagigen Vorschriften. Unsere qualifizierten Installateure konnen Ihnen eine sachgemäß Arbeit garantieren. Die gas-oder strombetriebenen Geräte müssen immer von Fachpersonal abgetrennt werden. Vor dem Anschluss des Geräts am Stromnetz die Anschlussdaten (Spannung und Freqenz) auf dem Kennschild mit denen des örtlichen Stromnetzes vergleichen. Diese Daten müssen unbedingt übereinstimmen, wenn Beschädigungen des Geräts vermieden werden sollen. Im Zweifelsfall wenden Sie sich an ihren Elektriker.

Die elektrische Sicherheit des Geräts wird nur garantiert, wenn diese regulär an einen Erdleiter angeschlossen wird. Der Hersteller haftet nicht bei Schäden, die durch fehlenden Erdleiter oder Unterbrechung des Erdleiters (z.B. Stromschlag) resultieren. Das Gerät muss von einem Elektriker montiert und angeschlossen werden. Wenden Sie sich an eine spezialisierten Elektriker, der die einschlädigen örtlichen Vorschriften und die des Strmwerks kennt und die Arbeiten unter deren Einhaltung ausfuhr. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer Montage oder einem nicht vorschrifsgemäßen Anschluss des Geräts resultieren.

HINWEIS! Das Gerät nur nach dem korrekten Einbau verwenden. Nur auf diese Weise besteht keine Gefahr, unter Spannung stehende Bauteile zu berühren.

HINWEIS! Niemals die Gerätehülle öffnen.

Wenn man mit unter Spannung stehenden Teilen in Kontakt kommt oder wenn man die elektrische oder mechanische Struktur verändert, können Gefahrensituationen für den Anwender entstehen und es wird der einwandfrei Betrieb des Geräts beeinträchtigt.

HINWEIS! Keine Plastikbehälter oder brennbare Gegenstände im Gerät aufbewahren. Diese Gegenstände konnten schmelzen oder brennen, wenn der Tellerwärmer eingeschaltet wird. BRANDGEFAHI!

HINWEIS: NICT VERGESSEN, DASS KINDERHAUT SEHR EMPFINDLICH AUF WärME REAGIERT. DESHALB VERMEIDEN, DASS KINDER MIT DEM GERÄT SPIELEN. DAS GERÄT KANN SICH ERWÄRMEN, WENN ES UNGEWÖLLT EINGESCHALTET WIRD: VERBRENNUNGSGEFAHRI!

HINWEIS: DAS INNENFACH DES GERÄTS KANN JE NACH EINGESTELLTER TEMPERATURE UND NACH BETRIEBSDAuer BIS ZU 75^ ERREICHEN, BEI BEDARF KUCHEHANDSCHUHE BENUTZEN, UM DAS GESCHIRR AUS DEM TELLERWÄRMER ZU HOLEN.

DIESES GERÄT IST NUR FÜR DEN HAUSGEBRAUCH GEEIGNET! DARAIF ACHTEN, DASS GERÄT NICT ZUBESCHÄDIGEN ODER ANDERE GEFAHRENSITUATIONEN ZU VERURSACHEN UND IMMER DIE FOLGenden ANLEITUNGEN BEACHTEN:

• Sich nicht am Tellerwärmer anlehen oder auf diesen setzen, wenn er geöffnet ist, da ansonsten die Telescopschienen beschädigt werden. Die maximale Traglast der Schublade beträgt 10kg .

REINIGUNG:

• Auf keinen Fall einen Dampfreiniger verwenden. Der Dampf kann die unter Spannung stehenden Bauteile erreichen und Kurzschluss verursachen. Die Dampfprüzision kann außerdem die Oberflächen und Bauteile des Geräts dauerhaft beschädigen: Für diese Schaden übernimmt der Hersteller keine Haftung.
• Es wird empfohlen, die Reinigungsanleitungen lt. Absatz "Reinigung und Wartung" zu beachten.

REPARATUR:

• ACHTUNG! Montage-, Wartungs- oder Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden. Nicht vorschrifsgemäß ausgeführte Montage-, Wartungs- oder Reparaturarbeiten können gefahren für den Anwender verursachen, für die der Hersteller keinerlei Verantwortung übernimmt.

• ACHTUNG! Reparaturen des Geräts während der Garantiezeit)dürfen nur von eine vom Hersteller befugten technischen Kundendienst ausgeführt werden. Ansonsten verfällt der Garantieanspruch bei Folgeschäden.

• ACHTUNG! Vor Beginn der Installation, Wartung oder Reparatur das Gerät immer von der Stromversorgung abtrennen.

Das Gerät ist nur dann von der Stromversorgung abgetrennt, wenn:

• die Sicherung der hauseigenen Sicherungsanlage herausgesprungen ist.
• der Gerätestecker aus der Netzsteckdose gezogen wurde. Nicht am Netzkabel sondern am Stecker ziehen.

HINWEIS! Der Hersteller haftet nicht für Unfälle oder Schäden, die aus der Missachtung der genannten Vorschriften entstehen oder die durch Manipulation auch nur eines einzigen Geräteels und durch die Verwendung von nicht originalen Ersatzteilen entstehen.

4. GERÄTEBESCHREIBUNG

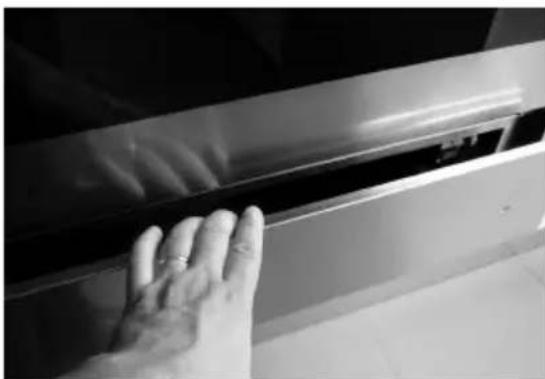

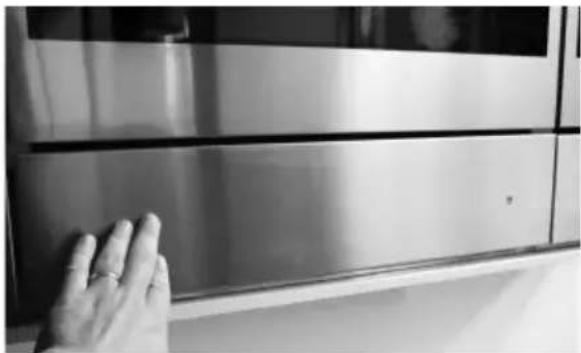

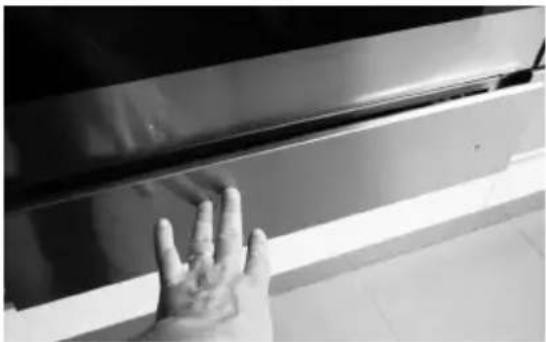

4.0 TELLERWÄRMER ÖFFNEN

Um den Tellerwärmer zu öffnen, die Frontseite der Schublade drücken

(Abb. A)

Die Hand entfernen
(Abb. B),

dann die Schublade greifen
(Abb.C)
und zu sichziehen, bis sie ganz geöffnet wird.

4.1 TELLERWÄRMER SCHLIESSEN

Um den Tellerwärmer zu schlieben, die Schublade in Verschlussstellung schiben und dann die Frontseite drucken, bis diese einrastet. Die Hand entfernen.

4.2 Das Gerät ist mit einer Warmluftbelüfung ausgestattet. Ein Lüfter verteil die Wärme der Heizschlange optimal im Inneren der Schublade.

Mit dem Thermostat wird die gewünschte Temperatur für das zu erwärmende Geschirr bestimmt und gesteuert.

Die umgewälzte warme Luft erwartet das Geschirr schnell und gleichmäßig.

Ein Schutzgitter verhindert, dass man ungewollt die Heizschlangen und den Lüfter berührt.

5. PRIMA DEL PRIMO USO

Keine Verpackungsreste im Haus{lassen. Die Verpackung nach Wertstoffen trennen und dementsprechend entsorgen.

Vor dem ersten Gebrauch des Geräts muss这部分 mit einem feuchten Tuch gereinigt und anschließend sorgfältig getrocknet werden, wie beschrieben im Kapitel "Reinigung und Wartung".

Den leeren Tellerwärmer mindestens 2 Stunden lang heizen. Die Temperatur auf 75^ C einstellen. Sicherstellen, dass während dieser Zet die Küche ausreichend beluftet wird.

Die Metallteile wurden mit einem geeigneten Schutzmittel behandelt.

Dieses Produkt kann beim ersten Heizen des Tellerwärmers schlechte Gerüche verursachen. Diese Gerüche und Rauchbildungen verschwinden Schnell und liegen nicht an einem unsachgemäßen Anschluss des Geräts oder an einem Defekt des Geräts.

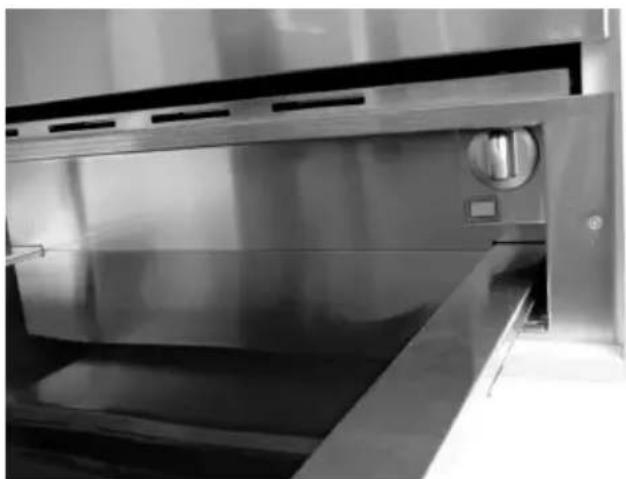

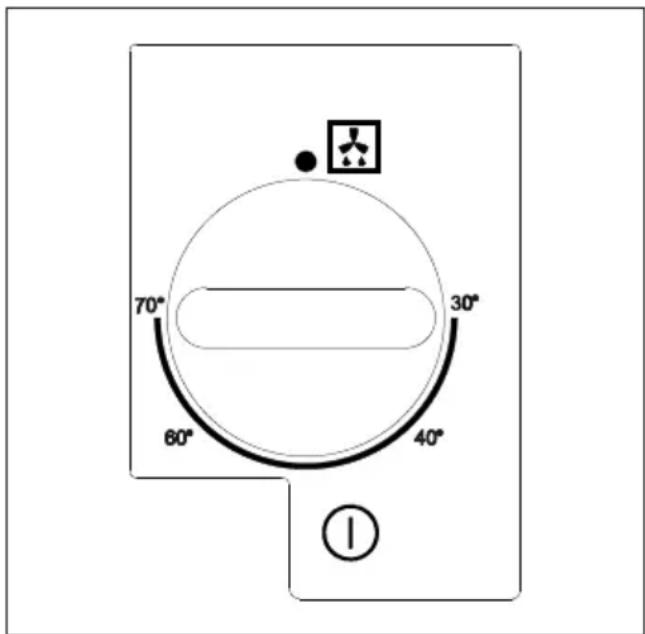

6. BEDIENTAFEL

7. TELLERWÄRMERS

7.2 Betriebseinstellungen

Die Schublade des Tellerwärmers öffnen. Den Drehknopf drehen und die gewünschte Temperatur einstehen, dann die rote Drucktaste drücken. Es leuchtet die rote Kontrollleuche der Taste selbst, die während des gesamten Betriebs leuchtet. Um das Gerät auszuschalten, den Drehknopf auf 0 stellen und die Drucktaste drucken. Das rote Licht Goes aus.

7.3 Erwärmungszeiten

Die Heizzeiten werden von entsprechenden Faktoren beeinflusst

Material und Dicke des Geschirrs;
- Menge des geladenen Geschirrs;
Anordnung des geladenen Geschirrs;
- Temperatureinstellung.

Es konnen von thereof keine genauen Angaben gemacht werden. Bei einer Temperatur von 60^ werden für eine gleichformige Erwärung die folgenden Richtwerte genannot:

GESCHIRR ZEIT (MIN)
GESCHIRR FÜR 6 PERSONEN 30-35

Anhand der praktischen Erfahrung konnen Sie die optimalen Einstellungen für ihre Bedürfnisse bestimmen.

8. AUFTAUEN

Für die Auftaufunktion wird ausschließlich die künstliche Belüfung ohne Verwendung der Heizelemente genutzt.

Vorgangsweise

• Drücken Sie die ON / OFF-Taste, um den internen Lüfter zu aktivieren.
• Den Drehregler auf die Position Auftauen dreiben.

9. GÄREN

Die Gärfungtion hält die Temperatur im Fach zwischen 25 und 30^

Vorgangsweise

1. Das Fach 5 Minuten lang vorheiten, indem der Drehregler auf die Position 30^ gestellt wird.
2. Den Teig in die Mitte des Fachs geben und mit einem leicht angefeuchteten Tuch bedecken.

10. WARMHALTEN VON SPEISEN

Speisen, die zum Warmhalten geeignet sind: Fleisch, Huhn, Fisch, Saucen, Gemüse, Beilagen und Suppen.

• Um zu vermeiden, dass die Speise im Fach überläuft, sollte das Geschirr nicht übermöig befindt werden.
• Das Geschirr ins Fach geben und vorsichtig schlieben, sodass eventuell vorhandene Flüssigkeiten nicht auslaufen.
• Die Speise nicht länger als eine Stunde lang warmhalten, andernfalls gehen die in den Zutaten vorhandenen Nährstoffe verloren.
• Feuchte und flüssige Speisen mit einem Deckel oder einer Folie, die für hohe Temperaturen geeignet ist, abdecken. So wird der Feuchtigkeitsverlust, die Bildung von Kondenswasser und die Ablagerung von Feuchtigkeit außerhalb vom Geschirr vermieden.
• Geröstete oder frittierte Speisen nicht abdecken, da sie knusprig bleiben sollen. Diese Gerichte bei hohen Temperaturen warmhalten.

Vorgangsweise

1. Das Geschirr ins Fach geben.
2. Das Fach einschalten, den Drehregler des Thermostats je nach gewünschter Temperatur zwischen 40 und 60^ einstehen und das Gerät 10 Minuten lang vorheizen.
3. Die Speisen in das vorgeheizte Geschirr geben.
4. Das Fach wieder schlossen. Die Kontrollleuche ON leuchtet durchgehend und das Gerät beginnnt mit dem Vorheizen.

Deaktivieren

Den Drehregler auf OFF stellen. Das Geschirr mit einem Tuch oder geeigneten Schutzhandschuhen aus dem Fachnehmen.

Anmerkung: Warmes Geschirr niemals direkt von der bereits Herdplatte auf die Glasplatte des Wärmfachs stellen. Die Glasplatte konnte dadurch beschädigt werden.

11. LANGSAMES GAREN

Die Funktion des langsamen Garens ist ideal, um zartes Fleisch zuzubereiten, das Englisch oder Medium gebraten werden soll. Dank dieser Garart bleibt das Fleischinnen immer rosa. Dies bedeutet jedoch nicht, dass das Fleisch roh oder zu weniger gegart ist.

Nebem dem Erhalten aller Flüssigkeiten im Inneren des Fleischs, erhögt die eine Funktion auch das einfache Warmhalten.

Geeignetes Geschirr: aus Glas, Porzellan oder Keramik mit Deckel.

Vorgangsweise

1. Das Fach zum Warmhalten von Speisen mit dem gewählten Geschirr auf maximaler Stufe etwa 15 Minuten vorheizen.
2. In einem Topf Butter oder Öl erhitzen. Das Fleisch für die in der Tabelle angegebene Zeit gut braten und anschließend alles sofort in den vorgeheizten Topf

fullen und den Deckel darauf geben.

1. Das Thermostat bis zum Ende der Garzeit auf 60^ einstehen.

Warningen fur das langsame Garen

• Nur frisches Fleisch in ausgezeichnetem Zustand verwenden.
• Fett sorgfältig entfernen.
• Das Fleisch muss nicht unbedingt umgedreht werden.
• Am Ende der Garzeit kann das Fleisch sofort geschritten werden, es muss nicht ruhen
• Durch das langsames Garen ist das Fleisch nicht so heißt wie beim traditionellen Garen, daß sollen während der letzten 20-30 Minuten des Garvorganges auch die Teller in das Fach zum Warmhalten von Speisen gegeben werden. Sie sind im linken Teil unterzubringen.
• Das Fleisch mit sehr früben Saucen servieren.
• Wenn das Fleisch nach dem Garvorgang noch warmgehalten werden soll den Drehregler des Thermostats zwischen 40 und 60^ stellen. Kleinere Fleischstücke können 45 Minuten lang warmgehalten werden, größere zwei Stunden lang.

Tabella

Die Funktion des langsamen Garens ist für alle weichen Teile von Rind, Schwein, Kalb, Lamm, Wild und Geflügel geeignet. Die Zeitabschnittte für das anfängliche Braten und das Fortführung des Garvorganges hängen von der Höhe der Fleischstücke ab.

Gericht Anfängliches Braten Fortführten des Garvorganges im		Fach
Kleine Fleischscheiben
Pulled Pork Ca. 1-2 Minuten 20-30 Minuten
Kleine Steaks oder Medaillons Ca. 1-2	Minuten auf jeder Seite 35-50 Minuten
Mittelgroße Fleischscheiben
Filet (400-800 g) Ca. 4-5 Minuten auf jeder Seite	75-120 Minuten
Magerer Braten (600-1.000 g)	Ca. 10-15 Minuten auf jeder Seite	120-180 Minuten
Große Fleischscheiben
Filet (ab 900 g)	Ca. 6-8 Minuten auf jeder Seite	120-180 Minuten
Roastbeef (1,1-2 kg)	Ca. 8-10 Minuten auf jeder Seite	210-300 Minuten

12. REINIGUNG UND WARTUNG

Die Reinigung ist die einzige Wartungsarbeit.

Achtung! Vor Beginn der Reinigung immer das Gerät von der Netzspeisung abtrennen. Den Stecker aus den Steckdosenziehen oder den Versorgungsstromkreis deaktivieren.

Hinweis! Keine aggressiven oder scheuernden Reinigungsmittel, Scheuerschwämme oder spitze Gegenstände verwenden, die das Gerät beschädige können.

Hinweis! Für die Reinigung der Innenteile des Geräts keinen Dampfreiniger benutzen.

12.1 Frontseite und Bedientafel

Es reicht aus, wenn das Gerät mit einem feuchten Tuch abgewischt wird. Bei starker Verschmutzung dem Wasser etwas Reinigungsmittel zusetzen. Das Gerät mit einem trockenen Tuch abtrocknen.

Die Frontvertäfelung aus Edelstahl der Tellerwärmer * 可 konnen mit Spezialreinigern gesaubert werden. Diese Produkte verlangsamen die Schmutzbildung auf den Flächen der Schublade. Eine petite Produktmenge auf ein weiches Tuch geben und dann die Oberfläche behandeln.

12.2 Innenfach

Das Innenfach nach jedem Gebrauch mit einem feuchten Tuch reingen. Falls das Gefach sehr verschmutzt sein sollte, dem Wasser etwas Reinigungsmittel zusetzen.

Die Oberflächen dann mit einem trockenen Tuch trocknen.

Kein Wasser in die Luftungsöffnungen gelangen halten.

Die Schublade erst dann wieder benutzen, wenn diese ganz getrocknet ist.

13. DEFEKTE - WAS TUN?

ACHTUNG! Reparaturarbeiten dürfen nur von Fachpersonal mit Lizenz ausgeführrt werden. Alle Arbeiten, die nicht von Personal mit der Genehmigung des Herstellers ausgeführct werden, konne sich als gefährlich erweisen.

Die folgenden Defekte können vom Anwender behoben werden, ohne dass der Kundendienst benachrichtigt werden muss.

Das Geschirr wird nicht ausreichend erwärmt? Prüfen Sie, dass:

das Gerat eingeschaltet ist;
- die richtige Temperatur eingestellt wurde;
- die Luftungsöffnungen nicht von Tellern oder große Suppentellern verstellt wurden;
das Geschirr ausreichend lang erwartt wurde.

Die Heizzeiten werden von entsprechenden Faktoren beeinflusst

Material und Dicke des Geschirrs;
- Menge des geladenen Geschirrs;
Anordnung des geladenen Geschirrs;
- Temperatureinstellung.

Die Teller werden nicht gewärmt? Prufen Sie, dass:

• man das Gerausch des Lüfterrads hört:

Wenn der Lüfter in Betrieb ist, dann muss die Heizschlange defekt sein.

Wenn der Lüfter nicht Funktioniert, dann ist er defekt.

Die Sicherung der Hausstromanlage ist herausgesprungen.

14. INSTALLATION DES GERÄTS

14.1 Vor der Installation

Sicherstellen, dass die auf dem Kennschild genannte Netzspannung Ihrlem Stromnetz entspricht.

Die Schublade öffne und alle Zubehörteile und das Verpackungsmaterial entfern.

Achtung! Die Frontseite der Schublade konnte mit einer Schutzfolie bedeckt sein.

These Schutzfolie vorsichtig vor dem ersten Gebrauch des Tellerwärmers entfernen und diese darauf zunachst von unter abziehen.

Sicherstellen, dass die Schublade nicht beschädigt ist. Kontrollieren, dass sich der Tellerwärmer richtig schließt. Bei Beschädigungen den Kundendienst benachrichtigen.

Der Tellerwärmer kann nur auf den vom Hersteller genommen Gerätn eingebaut werden. Der Hersteller gewährleistet nicht den einwandfreiien Betrieb des Tellerwärmers, wenn dieser mit Geräten kombiniert wird, die nicht vom Hersteller genannot werden und haftet auch nicht für ggf. durch unsachgemäßigen Gebrauch entstehende Schäden.

14.2 Einbau in ein Möbel

Vor der Montage des Tellerwärmers und des mit diesen kombinierten Geräts muss eine fixe Platte des Möbelsvorbereitet werden, welche die notwendige traglast für beide Geräte aufweist.

Das Kombigerat muss hingegen ohne weitere Zwischenplatten direkt auf dem eingebauten Tellerwärmer befestigt werden.

Für den Einbau des Kombigerats unbedingt die Hinweise in den entsprechenden Gebrauchs- und Einbauanleitungen einhalten.

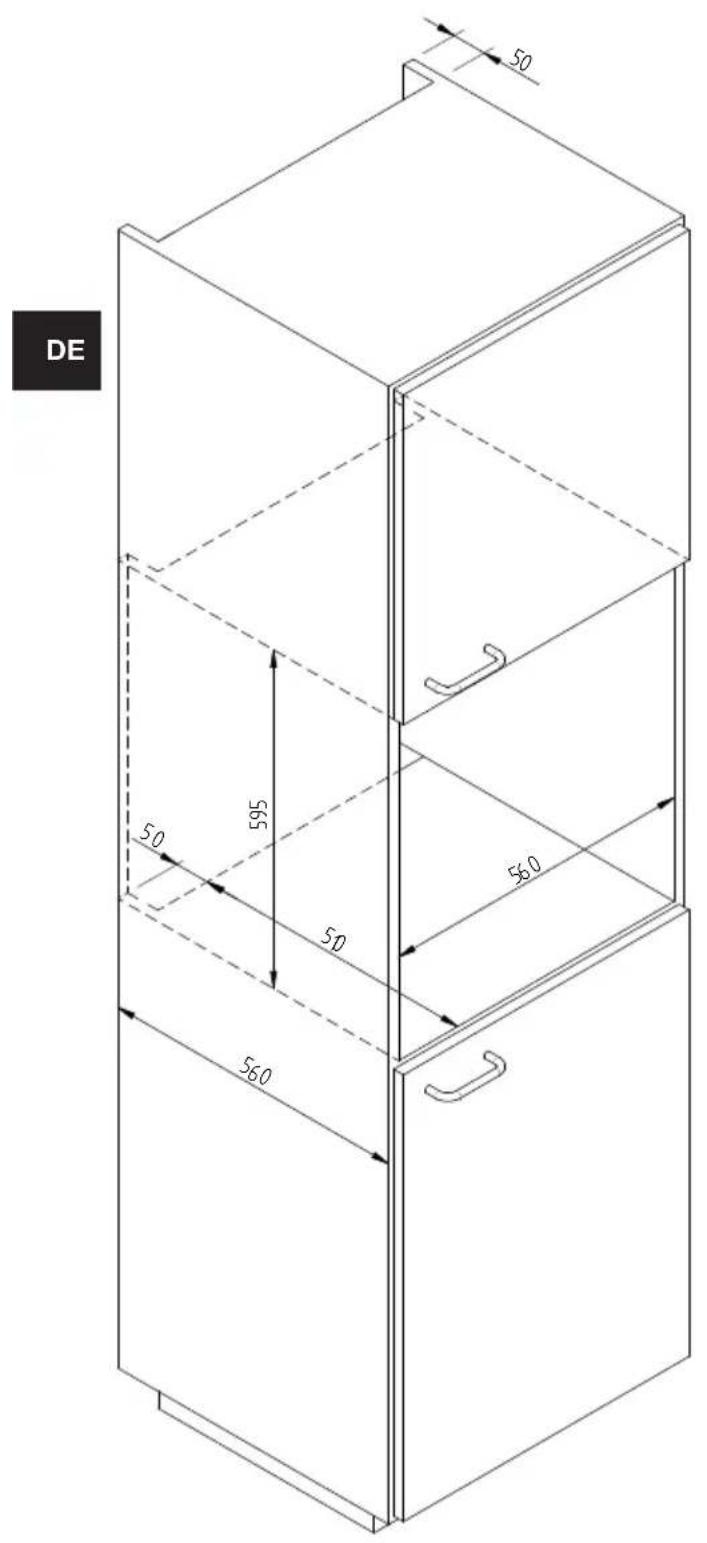

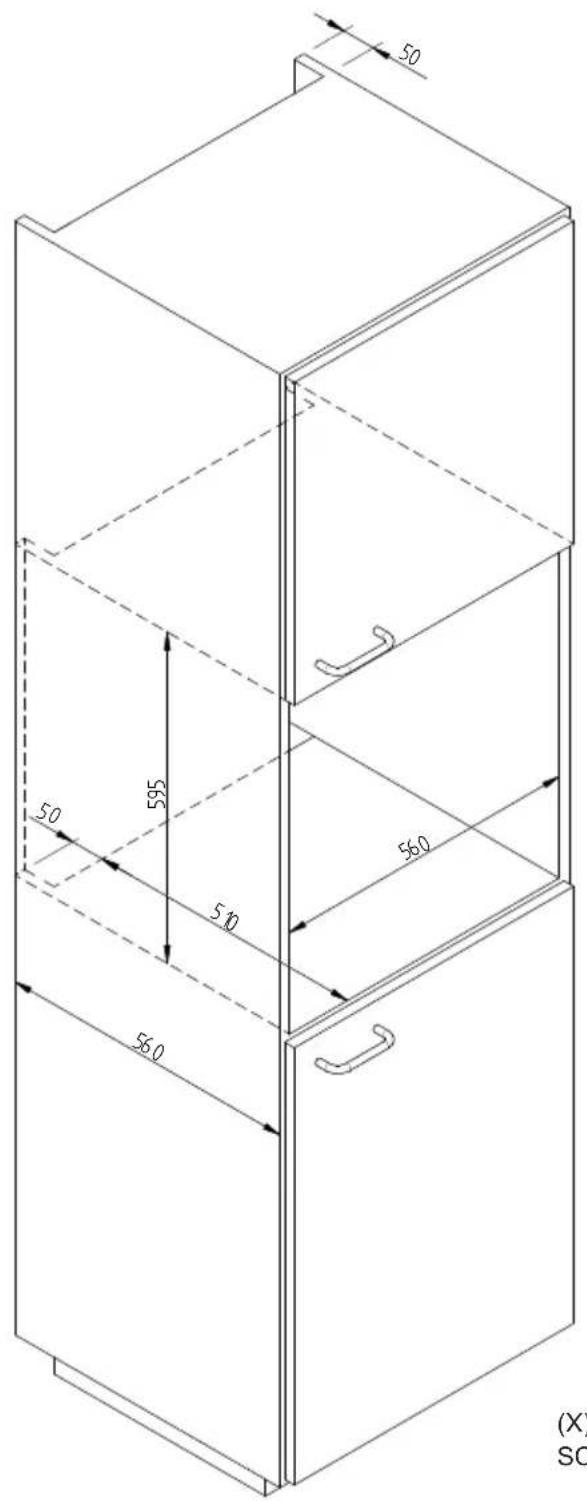

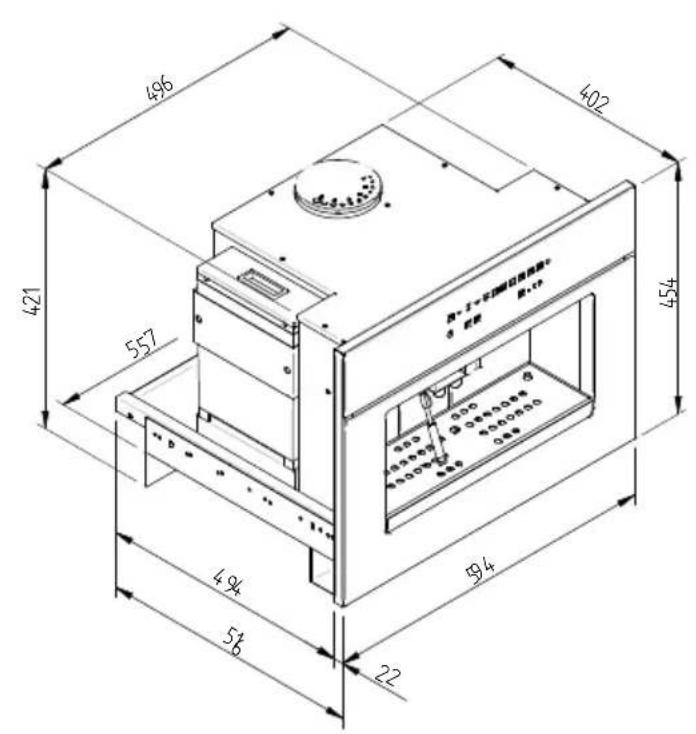

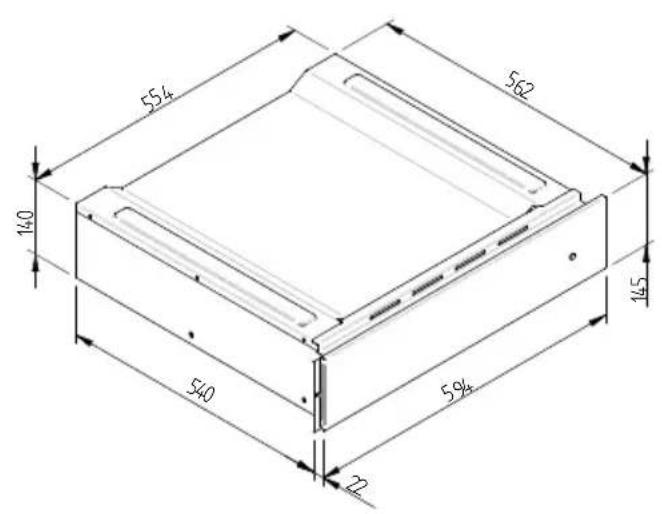

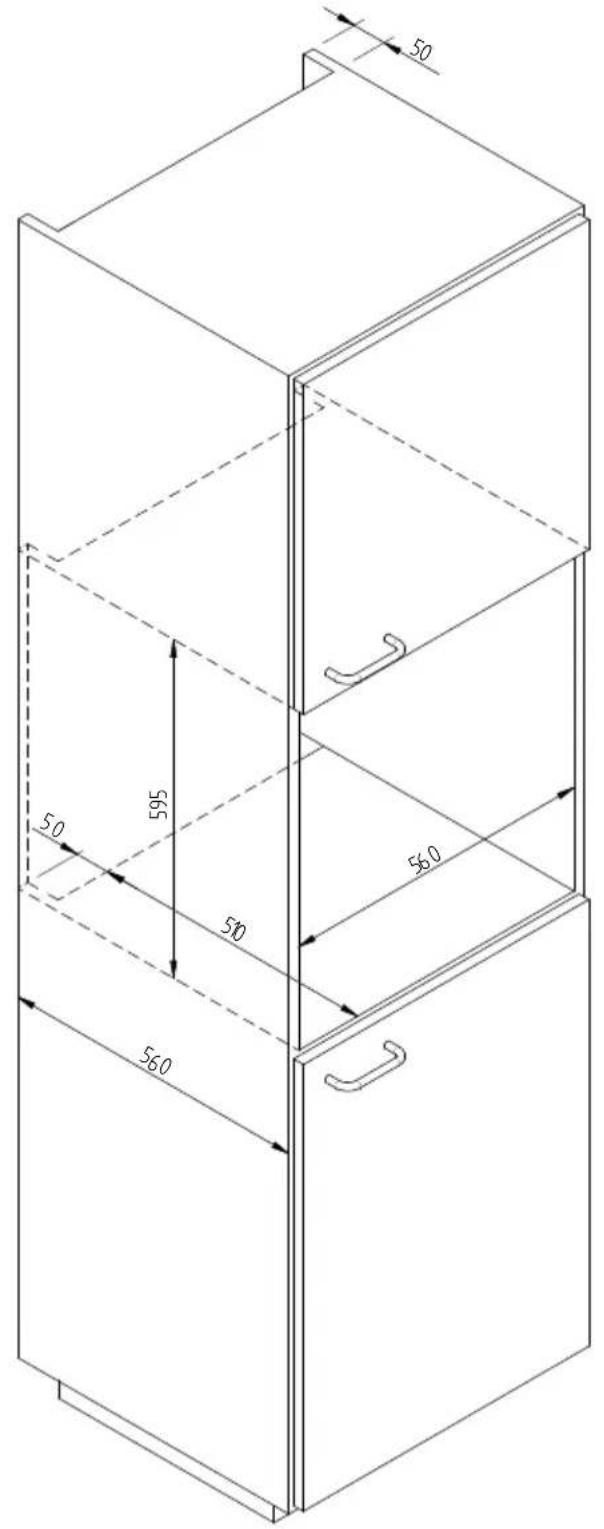

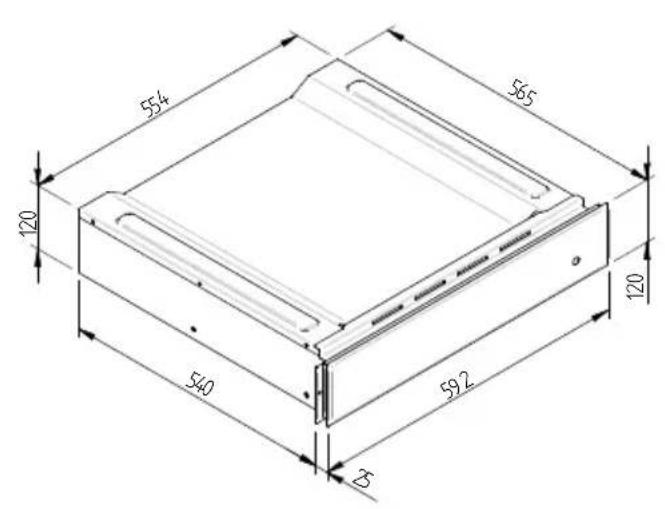

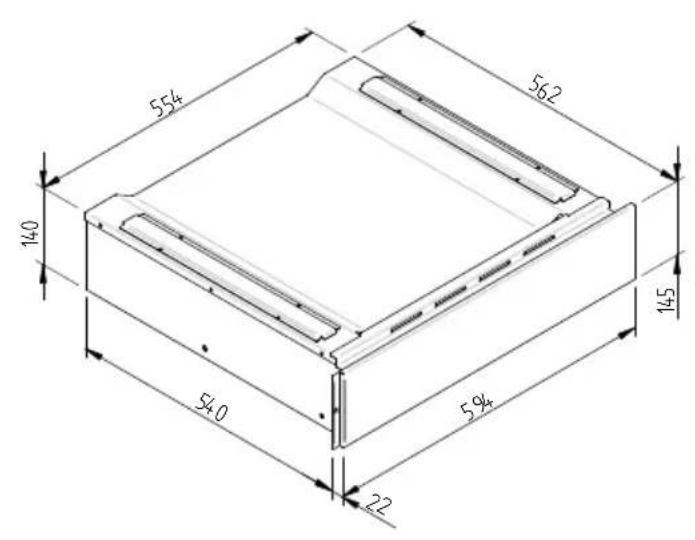

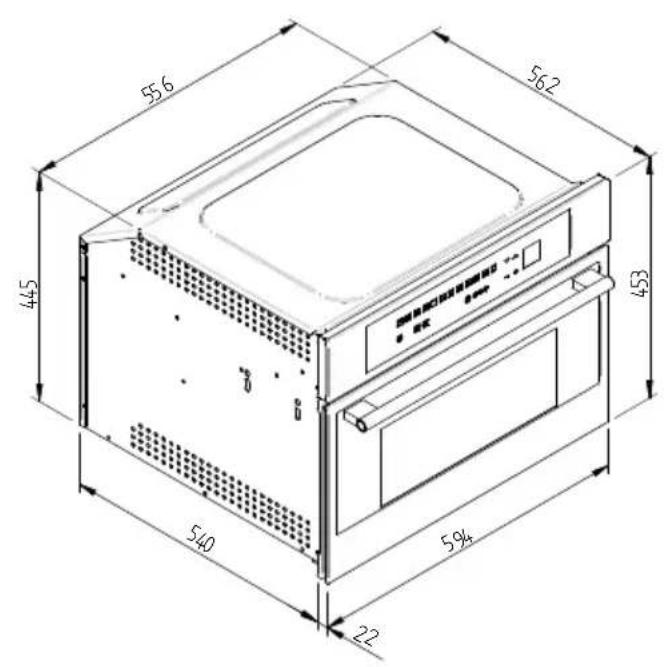

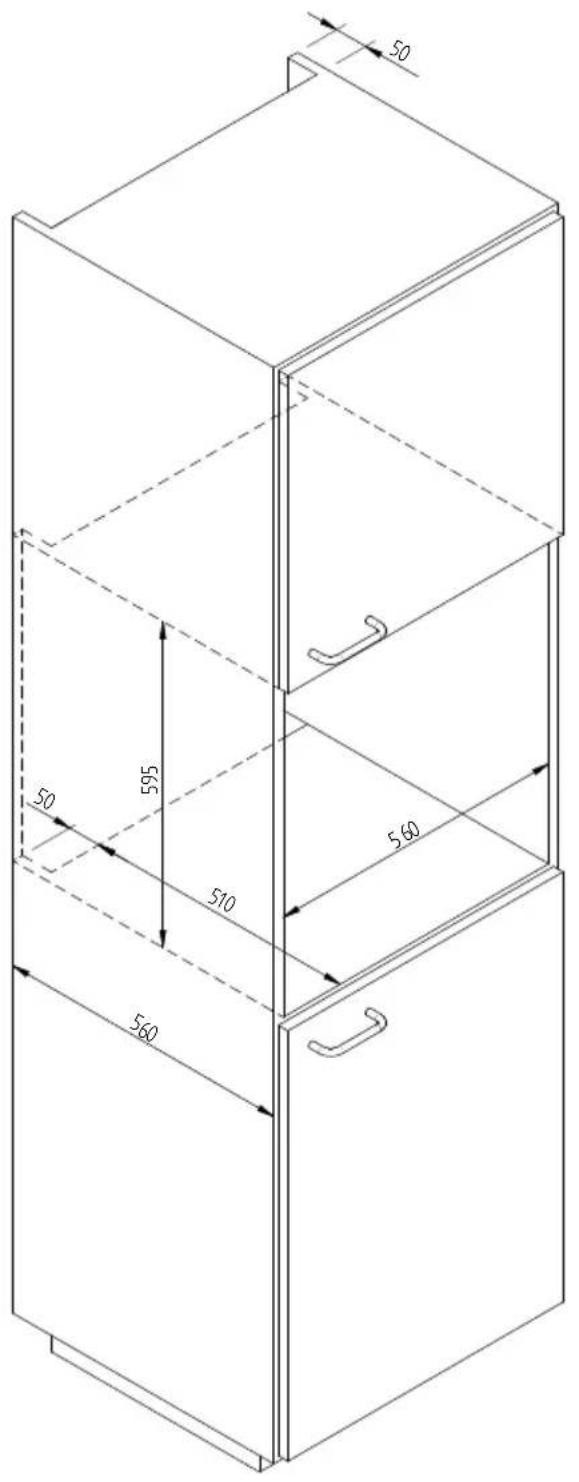

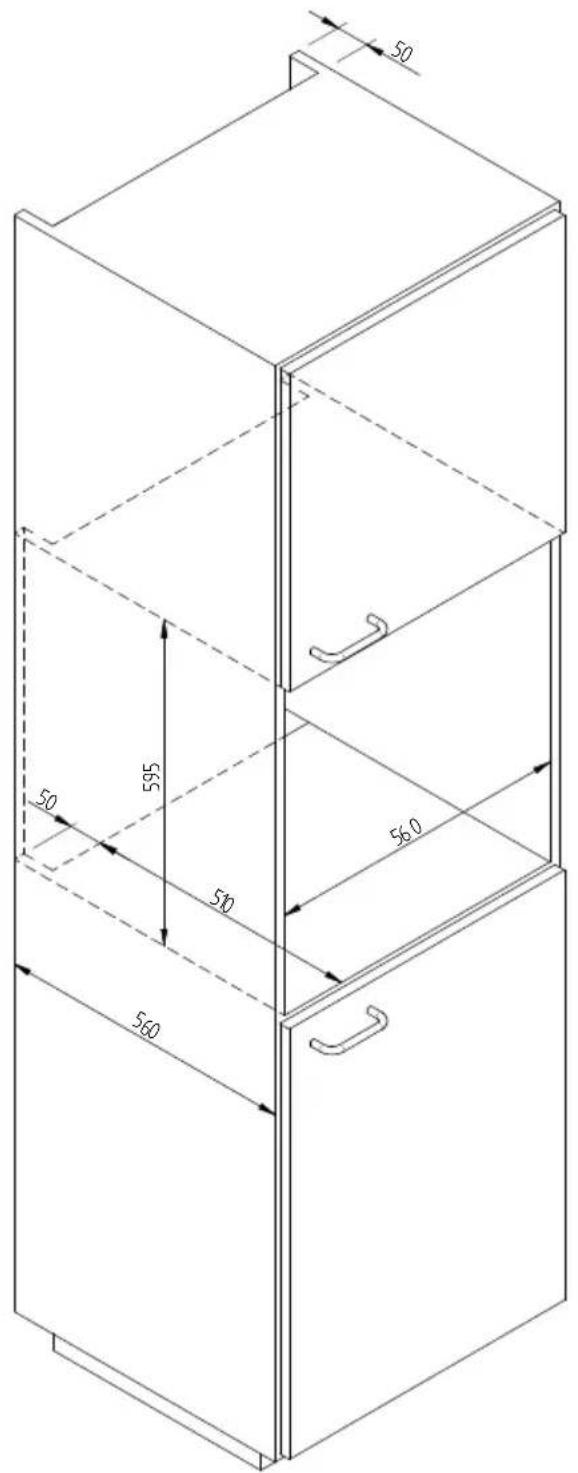

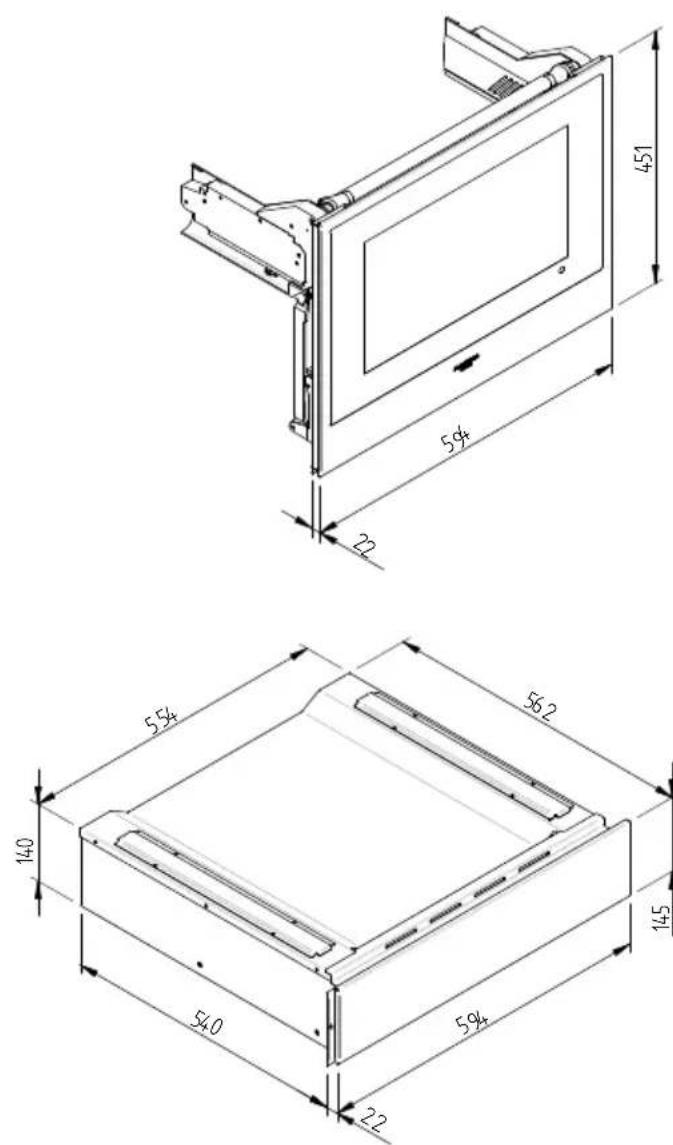

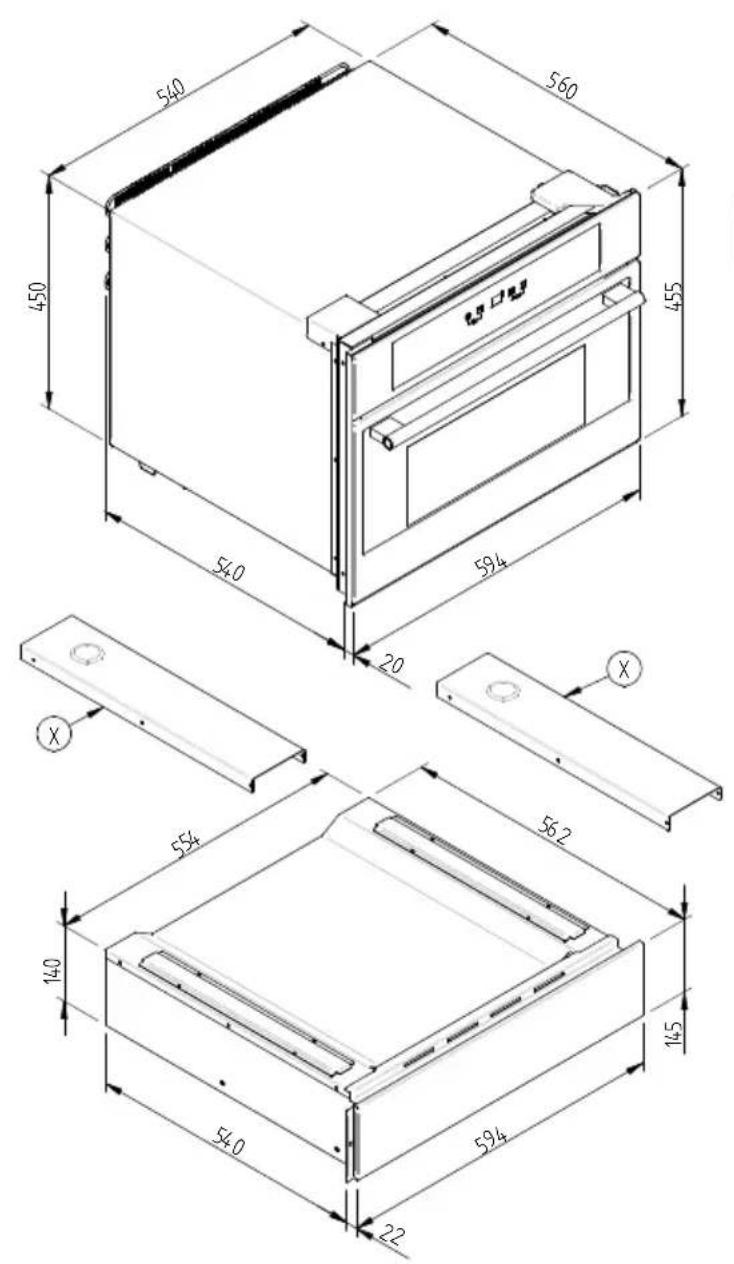

Die wichtigen Abmessungen für den Einbau sind in mm angegeben und auf der Installationszeichnung zu finden. Für den Einbau folgendermaßen vorgehen:

1. Den Tellerwärmer im Inneren des Möbels anbringen, so dass dieder gut zentriert und ausgerichtet ist;

2. Sicherstellten, dass der Rahmen perfect mit dem Möbel abschluss;

3. Die Schublade öffnen und die Hülle mit den beiden mitgelieferten Schrauben an den Wänden befestigen.

14.3 Stromanschluss

Der Stromanschluss muss von einem qualifizierten Elektriker im Einklang mit den einschlögigen Gesetzen ausgeführrt werden.

Stromanschluss

Vor der Durchführung des Stromanschluss muss sichergestellt werden, dass:

• die Eigenschaften der Stromnetzes mit den Werten auf dem vorne am Ofen angebrachten Typenschild übereinstimmen;
• das Stromnetz gemäß den geltenden Bestimmungen und Rechtsvorschriften geerdet ist. Die Erdung ist gesetzlich vorgeschreiben. Das Kabelarf an keiner Stelle eine Temperatur von über 50^ C erreichen. Wenn ein Standgerat nicht mit Netzkabel und -stecker oder einer sonstigen Vorrichtung ausgestattet ist, das die Trennung vom Netz gewährleistet, und dessen Öffnungsweg der Kontakte die vollständige Trennung unter den Bedingungen der Überspannungskategorie III gestattet, so müssen diese Trenneinrichtungen gemäß den Installationsvorschriften im Versorgungsnetz vorgesehen sein. Die Steckdose bzw. der allpolige Schalter,Müssen bei installmentem Gerät problemlos zugänglich sein.

KABELTYPEN UND MINIMALE DURCHMESSER
	SASO
H05RR-F 3x0,75 mm² H	05RR-F 3x1,5 mm²
H05VV-F 3x0,75 mm² H	05VV-F 3x1,5 mm²
H05RN-F 3x0,75 mm² H	05RN-F 3x1,5 mm²
H05V2V2-F 3x0,75 mm² H	05V2V2-F 3x1,5 mm²

ABMESSAGENS DES EINBAUTELLERWÄRMERS 560 X 595 MIT OFEN ZU 480

DE

ABMESSAGENS DES EINBAUTELLERWÄRMERS 560 X 595 MIT OFEN ZU 450

MASSBILD EINSCHUB 145 EINBAUMASSE 560 X 595 MIT WEINREGAL 455

(X) OPTIONALE ZUSATZBÜGEL, WENN DAS WEINMÖBEL MIT SCHUBLADE

MASSBILD EINSCHUB 145 EINBAUMASSE 560 X 595 MIT KAFFEEMASCHINE 454

MASSBILD EINSCHUB 145 EINBAUMASSE 560 X 595 MIT TV 451

DE

HINWEIS! Vor dem Anschluss des Tellerwärmers am Stromnetz muss geprüft werden, ob Netzspannung und -frequenz mit den Nenndaten auf dem Kennschild im Innerer des Heizblocks übereinstimmen, das zusammen mit diesen Handbuch aufbewährt werden muss.

Der Stromanschluss muss mit einem bipolaren Schalter erfolgen, dessen Leistung der Geräteaufnahme angemessen ist und der einen Luftspalt von mindestens 3mm zwischen den Kontakten aufweist, um das Abschalten des Stromnetzes im Notfall oder bei Reinigung des Tellerwärmers zu gewährleisten. Wenn für den Stromanschluss auch ein Stecker verwendet wird, dann muss dieser nach der Installation zugänglich sein.

Das Gerät nach den Sicherheitsvorschriften für Elektroanlagen erden. AchtUNG! DIESER TELLERWÄRMER MULLS UNBEDINGT GEERDET WERDEN.

Bei Beschädigung des Netzkabels des Tellerwärmer muss diese mit einem Original-Netzkabel ausgewechselt werden, welche beim Kundendienst erhältlich ist.

Hersteller und Verkauf herfen nicht für Personen, Tier- oder Sachschäden, die durch die Missachtung dieser Montageanleitungen entstehen.

Estimado cliente,
