FPWD 3024 X - Cassetti e armadi riscaldati Fulgor Milano - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo FPWD 3024 X Fulgor Milano in formato PDF.
| Tipo di prodotto | Cassetto riscaldante |
| Marca | Fulgor Milano |
| Modello | FPWD 3024 X |
| Dimensioni (L x A x P) | 610 x 722 x 583 mm |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Potenza | 1100 W |
| Corrente | 9,2 A |
| Temperatura massima | 75 °C |
| Capacità di carico massima (cassetto) | 36 kg |
| Portata massima in carico (cassetto aperto) | 10 kg |
| Funzioni disponibili | Riscaldapiatti, scongelamento, lievitazione, mantieni caldo, cottura lenta |
| Sistema di riscaldamento | Ventilazione ad aria calda con resistenza |
| Controllo | Manopola rotativa con interruttore ON/OFF e spia rossa |
| Illuminazione interna | Lampade alogene (sostituibili) |
| Materiale del pannello | Acciaio inossidabile |
| Pulizia | Panno umido, prodotti non abrasivi; non utilizzare pulitore a vapore |
| Installazione | Da incasso sotto un forno singolo o doppio (rispettare le dimensioni di incasso) |
| Istruzioni di sicurezza | Non lasciare che i bambini giochino con l'apparecchio; utilizzare guanti per rimuovere le stoviglie; non ostruire le aperture |
| Pezzi di ricambio disponibili | Lampade alogene (tipo specificato sull'etichetta) |
Domande frequenti - FPWD 3024 X Fulgor Milano
Domande degli utenti su FPWD 3024 X Fulgor Milano
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassetti e armadi riscaldati in formato PDF gratuitamente! Trova il tuo manuale FPWD 3024 X - Fulgor Milano e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FPWD 3024 X del marchio Fulgor Milano.
MANUALE UTENTE FPWD 3024 X Fulgor Milano
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
EN
sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta.
Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, e stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura.
La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.
IL COSTRUTTORE
QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO.
QUESTO APPARECCHIO É DESTINATO AD ESSERE USATO IN APPLICAZIONI DOMESTICHE E SIMILI, QUALI:
- NELLE AREE ADIBITE A CUCINA PER IL PERSONALE DI NEGOZI, UFFICI E ALTRI AMBIENTI LAVORATIVI;
- NEI CASALI;
- A USO DEI CLIENTI NEGLI ALBERGHI, MOTEL E ALTRI AMBIENTI DI TIPO PROFESSIONALE;
- IN AMBIENTI TIPO BED-AND-BREAKFAST. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA
NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO.
L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BAMBINI) CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O DA PERSONE CHE MANCANO DELL'ESPERIENZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
INDICE
- PRECAUZIONI D'USO 5
- ISTRUZIONI PER LO SMALTIMENTO 5
- PRECAUZIONI DI SICUREZZA 5
- DESCRIZIONE DELL'APPARECCHIO 6
- PRIMA DEL PRIMO USO 7
- PANNELLO DI CONTROLLO 7
- SCALDASTOVIGLIE 7
- SCONGELAMENTO 8
- LIEVITAZIONE 8
- SCALDAVIVANDE 8
- COTTURA LENTA 9
- PULIZIA E MANUTENZIONE 10
- GUASTI, COSA FARE? 12
- INSTALLAZIONE DELL'APPARECCHIO 12
ISTRUZIONI PER L'UTENTE: includono le raccomandazioni per l'uso, una descrizione dei comandi e le procedure corrette per la pulizia e la cura dell'apparecchio.
ISTRUZIONI PER L'INSTALLAZIONE: intese per il tecnico qualificato che si occuperà dell'installazione, dell'avviamento e del collaudo dell'apparecchio.
1. PRECAUZIONI D'USO
Il presente manuale è parte integrante dell'apparecchio. Abbiatene cura e conservatelo a portata di mano per tutta la durata utile del cassetto scaldastoviglie.
Prima di utilizzare l'apparecchio, si raccomanda di leggere il presente manuale e tutte le informazioni ivi contenute. L'installazione deve essere affidata a personale qualificato, in conformità alle normative appropriate. Questo apparecchio è inteso per uso domestico ed è conforme alle direttive CE attualmente in vigore. Il produttore declina qualsiasi responsabilità a fronte di utilizzi diversi da quanto sopra riportato.
Conservare queste istruzioni per l'uso sempre a portata di mano e consegnarle ad un eventuale futuro utente nel caso in cui gli si dovesse cedere l'apparecchio!
Non utilizzare l'apparecchio per riscaldare gli ambienti. Oggetti facilmente infiammabili posti nelle sue vicinanze potrebbero prendere fuoco per l'aumento della temperatura.
Non abbandonare mai i residui dell'imballaggio in casa. Separare i vari materiali dell'imballaggio per tipo e consegnarli al più vicino centro di smaltimento.
Le etichette apposte su questo apparecchio sono conformi alla direttiva 2002/96/CEE Waste elettrica and electronic equipment (WEE) (recupero materiali elettronici ed elettrici di scarto). Sulla presente direttiva sono riportate le normative che disciplinano la raccolta e il reciclaggio delle apparecchiature non più utilizzabili in tutta l'unione europea.
Non ostruire mai le aperture e le fessure previste per l'areazione e la dispersione del calore.
La piastrina dati riportante i dati tecnici, il numero di serie e il marchio è ubicata in una posizione visibile su blocco riscaldante. Non rimuovere mai l'etichetta dati.
AVVERTENZE! Non utilizzare mai pagliette abrasive, metalliche o raschiatoi appuntiti che danneggerebbero la superficie. Se necessario, utilizzare prodotti standard non abrasivi con l'aiuto di utensili di legno o di plastica. Risciacquare accuratamente e asciugare con panno morbido o una pelle scamosciata.
2. ISTRUZIONI PER LO SMALTIMENTO
- La nostra politica di salvaguardia ambientale
I nostri prodotti sono imballati solamente con utilizzo di materiali non inquinanti, non dannosi per l'ambiente e riciclabili. Si richiede agli utenti di collaborare, smaltendo gli imballaggi in modo adeguato. Contattare il proprio rivenditore o le organizzazioni locali competenti per richiedere gli indirizzi delle strutture di raccolta, riciclaggio e smaltimento.
Non gettare mai tutto o parte dell'imballaggio nelle aree circostanti. Le parti dell'imballaggio e in particolare i sacchetti di plastica rappresentano un rischio di soffocamento per i bambini.
Anche il Vostro vecchio apparecchio deve essere smaltito in modo adeguato.
Importante: consegnare l'apparecchio alla propria organizzazione locale autorizzata alla raccolta degli apparecchi rottamati. Uno smaltimento corretto consente il recupero intelligente di materiali di valore.
Gli apparecchi che non vengono più utilizzati devono essere staccati dalla rete di alimentazione e devono essere rimossi tutti i fili elettrici conduttori, in modo che non rappresentino un pericolo per i bambini.
3. PRECAUZIONI DI SICUREZZA
Le norme di sicurezza inerenti ad apparecchiature elettriche o a gas e alle funzioni di ventilazione sono riportate sulle istruzioni d'installazione. Nel vostro interesse e a titolo di sicurezza personale. Tutte le apparecchiature elettriche devono, per legge, essere installate e riparate solamente da personale qualificato. In conformità alle normative appropriate. I nostri installatori quali ficati vi possono garantire un lavoro ben eseguito. Le apparecchiature a gas o elettriche devono sempre essere scollegate da personale adeguatamente esperto. Prima di allacciare l'apparecchio alla rete elettrica, confrontare i dati di allacciamento (tensione e frequenza) indicati sulla targhetta dati con quelli della rete elettrica locale. Questi dati devono essere assolutamente combaciare se si vuole evitare che l'apparecchio si possa danneggiare. In caso di dubbi consultare il vostro elettricista di fiducia.
La sicurezza elettrica dell'apparecchio viene garantita solo se questo viene allacciato a un regolamentare conduttore di messa a terra. La casa produttrice non risponde dei danni causati dalla mancanza o dall'interruzione del conduttore di messa a terra (p.e. scossa elettrica).
L'apparecchio deve essere montato e collegato da un elettricista specializzato. Rivolgersi in tal caso a un elettricista specializzato che sia a conoscenza delle normative locali e di quelle supplementari emanate dall'azienda di zona e che esegui i lavori nel rispetto delle stesse. La casa produttrice non si assume alcuna responsabilità per danni causati da un montaggio non corretto o da un allacciamento non a norma dell'apparecchio.
|
AVVERTENZA! Utilizzare l'apparecchio solo dopo che è stato incassato correttamente. Solo in questo modo non si corre il rischio di toccare elementi sottotensione.
AVVERTENZA! Non aprire assolutamente l'involucro dell'apparecchio.
Se si viene a contatto con elementi sottotensione o se si modifica la struttura elettrica e meccanica si possono creare situazioni pericolose per l'utente e si può compromettere il corretto funzionamento dell'apparecchio.
AVVERTENZE! Non conservare contenitori in plastica oppure oggetti infiammabili nell'apparecchio, questi oggetti potrebbero infatti fondersi o incendiarsi quando si accende lo scaldastoviglie. PERICOLO DI INCENDIO!
AVVERTENZA: NON DIMENTICARSI MAI CHE LA PELLE DEI BAMBINI È MOLTO DELICATA E QUINDI PIÙ SENSIBILE ALLE ALTE TEMPERATURE. EVITARE PERTANTO CHE I BAMBINI GIOCHINO CON L'APPARECCHIO. L'APPARECCHIO POTREBBE INIZIARE A RISCALDARSI SE ACCESO INAVVERTITAMENTE: PERICOLO DI USTIONI!
AVVERTENZA: IL VANO INTERNO DELL'APPARECCHIO PUÒ RAGGIUNGERE TEMPERATURE FINO A 75°C A SECONDA DELLA TEMPERATURA SELEZIONATA E DEL PERIODO DI FUNZIONAMENTO. UTILIZZARE, SE NECESSARIO, DEI GUANTI DA CUCINA PER ESTRARRE LE STOVIGLIE DAL CASSETTO.
QUESTO APPARECCHIO È STATO PENSATO PER IL SOLO USO DOMESTICO! PRESTARE ATTENZIONE A NON DANNEGGIARE L'APPARECCHIO O CREARE ALTRE SITUAZIONI PERICOLOSE, ATTENENDOSI ALLE SEGUENTI ISTRUZIONI:
- Non appoggiarsi e non sedersi sul cassetto quando è aperto, perché altrimenti si potrebbero danneggiare le guide telescopiche. La portata massima del cassetto è di 10kg.
PULIZIA:
- Non utilizzare assolutamente un pulitore a vapore. Il vapore potrebbe infatti raggiungere i componenti sotto tensione e provocare il cortocircuito. La precisione del vapore potrebbe però anche danneggiare permanentemente le superfici e i componenti dell'apparecchio: danni per i quali la casa produttrice non si assume alcuna responsabilità.
- Si raccomanda di attenersi alle istruzioni sulla pulizia riportate al paragrafo “Pulizia e Manutenzione”.
RIPARAZIONI:
- ATTENZIONE! I lavori di montaggio e di manutenzione o riparazione devono essere
eseguiti esclusivamente da personale specializzato. Lavori di installazione e di manutenzione o riparazione non a norma possono creare pericoli per l'utente, per i quali la casa produttrice non si assume alcuna responsabilità.
- ATTENZIONE! Riparazioni all'apparecchio durante il periodo di garanzia possono essere eseguite solo dal Servizio di assistenza tecnica autorizzato dalla stessa casa produttrice, perché altrimenti decadrebbe il diritto di garanzia per eventuale successive danni.
- ATTENZIONE! Prima di eseguire i lavori di installazione e manutenzione o riparazione, staccare l'apparecchio dall'alimentazione elettrica.
L'apparecchio è staccato dall'alimentazione elettrica solo se:
- il fusibile dell'impianto domestico è scattato.
- la spina dell'apparecchio è staccata dalla rete elettrica:
- per staccare l'apparecchio dalla rete non tirare il cavo di alimentazione, ma staccare manualmente la spina.
AVVERTENZE! Il produttore declina qualsiasi responsabilità a fronte di infortuni o danni causati dalla mancata conformità alle suddette normative o causate da manomissione anche di una sola parte dell'apparecchio e dall'uso di parti di ricambio non originali.
4. DESCRIZIONE DELL'APPARECCHIO
4.0 APERTURA DEL CASSETTO

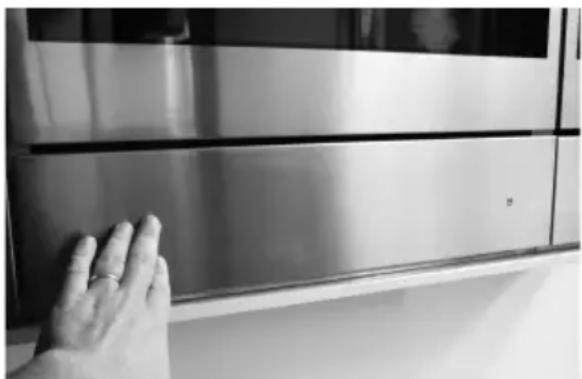

Per aprire il cassetto premere il frontale del cassetto

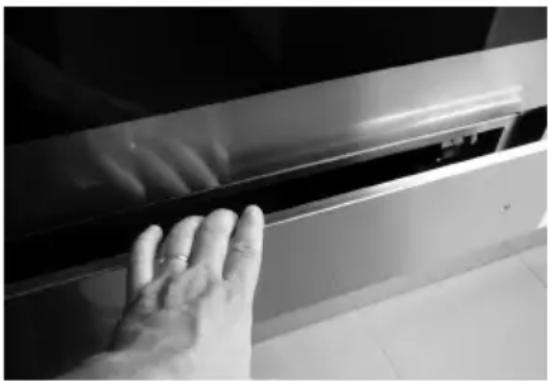

quindi afferrare il cassetto
e tirarlo verso di se, fino ad aprirlo completamente.
4.1 CHIUSURA DEL CASSETTO
Per chiudere il cassetto accompagnare il cassetto verso la chiusura, quindi premere il frontale fino a che non si aggancia. Togliere la mano.
4.2 L'apparecchio è dotato di un sistema di ventilazione ad aria calda. Una ventola distribuisce il calore della resistenza di riscaldamento in modo ottimale all'interno del cassetto.
Il termostato permette di determinare e controllare la temperatura desiderata per le stoviglie inserite.
La circolazione dell'aria riscalda le stoviglie in modo uniforme e rapido.
Una griglia di protezione impedisce che si possano toccare accidentalmente le resistenze di riscaldamento e la ventola.
5. PRIMA DEL PRIMO USO
Non abbandonare mai i resti dell'imballaggio in casa. Separare i materiali residui dell'imballaggio per tipo e consegnarli al centro mento più vicino.
Prima di utilizzare l'apparecchio per la prima volta, pulirlo con un panno umido ed asciugarlo quindi accuratamente come descritto al capitolo "Pulizia e manutenzione".
Riscaldare il cassetto vuoto per almeno 2 ore. A tal scopo, impostare la temperatura 75° C. Assicurarsi durante questo periodo di riscaldamento che la cucina sia ben areata.
Gli elementi in metallo sono stati trattati con un apposito prodotto protettivo.
Questo prodotto potrebbe essere la causa di cattivi odori al primo riscaldamento del cassetto. Questi odori ed eventuali fuma scompaiono velocemente e non sono da attribuire ad un allacciamento non a norma o un difetto dell'apparecchio.
6. PANNELLO DI CONTROLLO

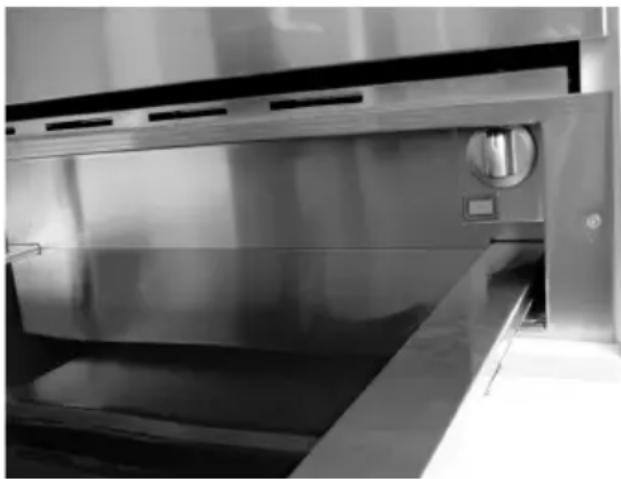

7.1 Impostazioni di esercizio

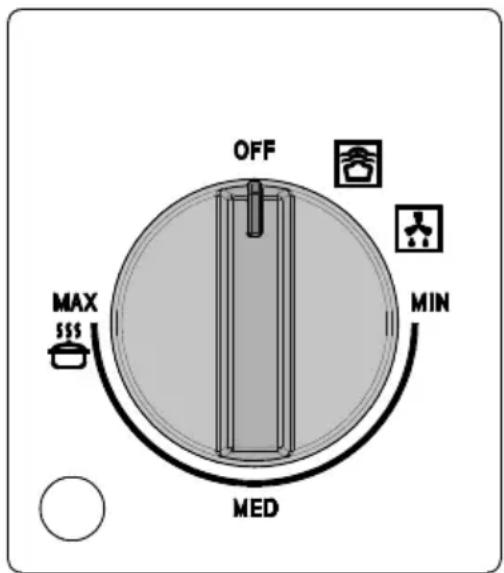

Aprire il cassetto. Ruotare la manopola impostando la temperatura desiderata, quindi premere il pulsante rosso. Si accenderà la luce spia rossa del pulsante stesso che rimarrà accesa per tutta la durata del funzionamento. Per spegnere l'apparecchio ruotare in posizione 0 la manopola e premere il pulsante. La luce rossa si spegnerà.
|
7.2 Tempi di riscaldamento
Diversi fattori influenzano i tempi di riscaldamento:
- materiale e spessore delle stoviglie;
- quantità di stoviglie caricate;
- disposizione delle stoviglie caricate;
- impostazione della temperatura.
Non è quindi possibile fornire indicazioni assolute. Impostando la temperatura su 60°C e per raggiungere un riscaldamento omogeneo, possono essere considerati indicativi i seguenti valori:
| STOVIGLIE TEMPO (MIN) | |
| STOVIGLIE PER 6 PERSONE 30-35 | |
Potete dedurre dall'esperienza pratica quali siano le impostazioni ottimali per le Vostre esigenze.
8. SCONGELAMENTO
La funzione di scongelamento utilizza unicamente la ventilazione forzata senza alcun elemento riscaldante attivo.
Procedimento
- Premere il tasto ON/OFF per attivare il ventilatore interno.
- Non ruotare la manopola durante la funzione scongelamento.
9. LIEVITAZIONE
La funzione di lievitazione mantiene la temperatura del cassetto tra i 25 e 30°.
Procedimento
- Preriscaldare il cassetto per 5 minuti ruotando la manopola sulla posizione 30°C.
- Posizionare l'impasto al centro del cassetto avvolgendolo con un panno leggermente umido.
10. SCALDAVIVANDE
Alimenti consigliati per essere mantenuti in caldo: carne, pollo, pesce, salse, verdura, contorni e minestre.
- Per evitare che il cibo trabocchi nel cassetto non riempire eccessivamente le stoviglie.
- Disporre le stoviglie nel cassetto e chiuderlo con cautela affinché gli eventuali liquidi non fuoriescano.
- Si consiglia di non far riscaldare il cibo per intervalli di tempo superiori a un'ora per evitare che gli alimenti perdano sostanze nutritive.
- Coprire gli alimenti umidi e liquidi con un coperchio o una pellicola resistente alle alte temperature. In questo modo si evita che fuoriesca umidità, si formi condensa e si depositi umidità al di fuori delle stoviglie.
- Non coprire pietanze arrostite o fritte che devono rimanere croccanti. Tenere in caldo queste pietanze con temperature elevate.
Procedimento
- Posizionare le stoviglie nel cassetto.
- Accendere il cassetto e impostare la manopola del termostato tra 40°C e 60°C in base alla temperatura desiderata e preriscaldare l'apparecchio per 10 minuti.
- Mettere il cibo nelle stoviglie preriscaldate.
- Chiudere nuovamente il cassetto. La spia luminosa di ON rimane accesa e l'apparecchio riscalda.
Disattivazione
Portare in posizione di OFF la manopola. Estrarre le stoviglie dal cassetto utilizzando un panno o appositi guanti.
Nota: Non trasferire mai le stoviglie calde direttamente dal piano di cottura caldo alla base in vetro del cassetto termico. Il fondo in vetro può danneggiarsi.
11. COTTURA LENTA
La funzione di cottura lenta è ideale per cucinare carne tenera che deve risultare poco cotta o al sangue. Grazie a questo metodo di cottura, la carne risulta internamente sempre rosa. Questo non significa tuttavia che la carne sia cruda o poco cotta.
Oltre a trattenere al suo interno i succhi questa funzione permette di mantenere la carne calda facilmente.
Stoviglie adatte all'utilizzo: in vetro, porcellana o ceramica con coperchio.
Procedimento
- Preriscaldare il cassetto scaldavivande con la stoviglia prescelta al livello massimo per 15 minuti.
- Far scaldare del burro o dell'olio in un tegame. Far rosolare ben bene la carne per il tempo indicato in tabella quindi riporre il tutto immediatamente nella pentola preriscaldata mettendo il coperchio.
- Impostare il termostato a 70°C per il tempo necessario a terminare la cottura.
Avvertenze per la cottura lenta
- Utilizzare solo carne fresca e in perfette condizioni.
-
Eliminare con cura i le parti di grasso.
-
Le parti di carne non devono essere necessariamente voltate.
- Terminata la cottura è possibile tagliare immediatamente la carne, non serve lasciarla riposare.
- Attraverso la cottura lenta la carne non risulta così calda come la carne cotta nel modo tradizionalmente, si consiglia negli ultimi 20-30 minuti di cottura di riporre anche e i piatti nel cassetto scaldavivande nella parte sinistra.
- Servire abbinando la carne a salse molto calde.
- Se si desidera mantenere calda la carne una volta terminata la cottura, portare la manopola del termostato tra 40°C e 60°C. Le parti di carne piccole possono essere mantenute calde per 45 minuti, mentre quelle più grandi per due ore.
Tabella
La funzione di cottura lenta è adatta a tutte le parti tenere di manzo, maiale, vitello, agnello, selvaggina e pollame. I tempi di rosolatura iniziale e di prosecuzione della cottura dipendono dalle dimensioni delle fette di carne.
I parametri di tempo si riferiscono al caso in cui la carne venga riposta in un tegame con burro od olio già caldo.
| Pietanza Rosolatura iniziale Prosecuzione della | cottura nel cassetto | |
| Fette di carne piccole | ||
| Straccetti circa 5-6 minuti 60-80 minuti | ||
| Piccole bistecche o medaglioni circa 4-5 minuti per lato 35-50 minuti | ||
| Fette di carne di medie dimensioni | ||
| Filetto (400-800g) circa 4-5 minuti per lato | 75-120 minuti | |
| Arrosto magro (600-1000g) | circa 10-15 minuti per lato | 120-180 minuti |
| Fette di carne grandi | ||
| Filetto (a partire da 900g) | circa 6-8 minuti per lato | 120-180 minuti |
| Roastbeef (1,1-2kg) circa 8-10 minuti per lato | 210-300 minuti | |
12. PULIZIA E MANUTENZIONE
La pulizia rappresenta generalmente l'unico tipo di manutenzione necessaria.
Attenzione! Prima di iniziare la pulizia staccare l'apparecchio dall'alimentazione di rete. Togliere la spina dalle prese o disattivare il circuito di alimentazione dell'apparecchio.
Avvertenza! Non utilizzare detergenti aggressivi o prodotti abrasivi, spugne abrasive e neppure oggetti appuntiti, perché potrebbero macchiare l'apparecchio.
Avvertenza! Non utilizzare mai getti di vapore per la pulizia delle parti interne dell'apparecchio.
12.1 Frontale e pannello comandi
È sufficiente pulire l'apparecchio con un panno umido. Nel caso dovesse essere particolarmente sporco, aggiugere un paio di gocce di detergente all'acqua di pulizia. Asciugare quindi l'apparecchio con un panno asciutto.
I frontali in acciaio inossidabile degli scaldastoviglie possono essere puliti con detergenti speciali appositi. Questi prodotti rallentano la formazione dello sporco sulla superficie del cassetto. Applicare una minima quantità del prodotto con un panno morbido su tutta la superficie da trattare.
12.2 Vano interno
Pulire il vano interno con un panno umido dopo ogni uso. Nel caso dovesse essere particolarmente sporco, aggiungere un paio di gocce di detergente all'acqua di pulizia.
Asciugare quindi le supefici con un panno asciutto. Evitare che defluisca acqua nei fori di ventilazione.
Riutilizzare il cassetto solo quando si è asciugato completamente.

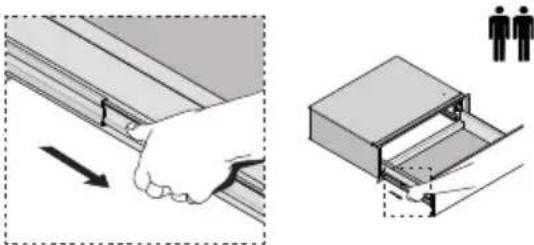

Guide per cassetti

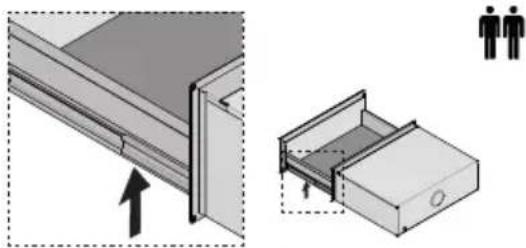

Le guide per cassetti permettono di estendere completamente il cassetto per una pulizia più facile. Se necessario, il cassetto può essere rimosso.

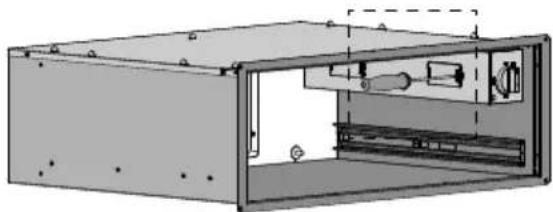

ATTENZIONE: tutte le operazioni di rimozione e reinserimento devono essere eseguite da almeno 2 persone.
NOTA: La capacità di carico del cassetto è di 36 kg.
Rimuovere tutti gli oggetti all'interno del cassetto scaldavivande e lasciare che il cassetto scaldavivande si raffreddi completamente prima di rimuoverlo.
Per rimuovere il cassetto:
-
Aprire il cassetto in posizione completamente aperta..
-

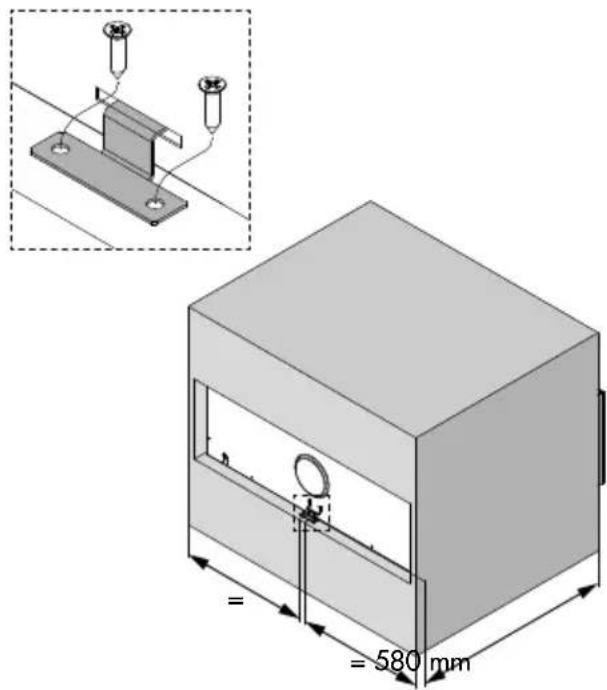

Usando un cacciavite a croce, rimuovere la vite presente sotto la guida destra e la vite sotto la guida sinistra, come illustrato nella figura.
- Afferrare il cassetto lateralmente (non nella parte anteriore). Tirarlo lentamente fino in fondo. Estrarre il cassetto orizzontalmente e rimuoverlo.
- Afferrare il cassetto lateralmente (non nella parte anteriore). Tirarlo lentamente fino in fondo.

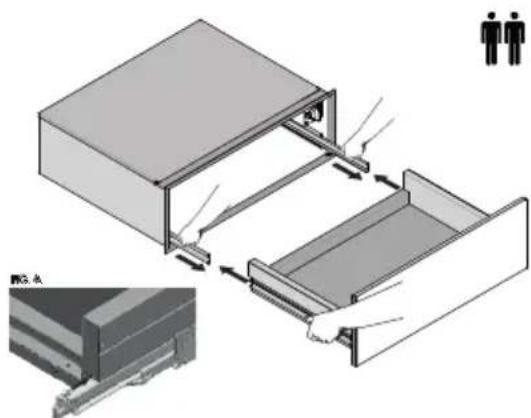

Per riposizionare il cassetto:
-
Estrarre manualmente le due guide di scorrimento all'interno del cassetto. Sostenere il cassetto, una persona da una parte e una dall'altra. Posizionare il cassetto sulle guide estratte.
-
Tenendo ferma la guida di scorrimento con una mano, fare scorrere il cassetto verso l'interno, fino a quando il perno posteriore si aggancia.
-
Utilizzando un cacciavite a croce, reinserire le due viti di fissaggio di destra e di sinistra sotto le guide.
-
Spingere il cassetto fino in fondo.
-
Aprire e chiudere delicatamente il cassetto per assicurarsi che sia posizionato correttamente sulle guide di scorrimento.
Sostituzione della luce del cassetto
- Ogni cassetto scaldavivande è dotato di tre luci alogene situate nelle pareti laterali.
- Ogni luce è composta da copri lampada removibili, lampadina e porta lampada fissato in posizione. Vedi figura in questa pagina.
- La sostituzione delle lampadine è da considerarsi manutenzione ordinaria.
Come sostituire una lampadina
- Leggere le AVVERTENZE in questa pagina.
- Togliere la corrente dall'alimentazione principale (fusibile o quadro elettrico).
- Rimuovere i copri lampada tra la vite e il vetro con un cacciavite.
- Tirare la lampadina per rimuoverla dal porta lampada.
- Sostituire la lampadina con una nuova. Evitare di toccare la lampadina con le dita, perché il grasso delle mani potrebbe danneggiare la lampadina quando diventa calda.
- La lampadina è alogena: usare lampadine dello stesso tipo, voltaggio e potenza elettrica.
- Rimontare il copri lampada.
Ripristinare la corrente (quadro elettrico o salvavita).
ATTENZIONE
- Assicurarsi che le luci siano fredde e che l'alimentazione del cassetto sia stata spenta prima di sostituire la lampadina. In caso contrario, vi è il rischio di folgorazioni o ustioni.
- I paraluce devono essere in posizione quando si usa il cassetto.
- I paraluce servono a proteggere la lampadina da una possibile rottura.
- I paraluce sono fatti di vetro. Maneggiarli con cura per evitare di romperli. I vetri rotti potrebbero causare lesioni.
ATTENZIONE! Qualsiasi tipo di riparazione deve essere eseguito solo da personale specializzato e patentato.
Qualsiasi riparazione che non viene eseguita da personale autorizzato dalla casa produttrice potrebbe rivelarsi pericolosa.
I seguenti guasti possono essere rimossi dall'utente senza che sia necessario l'intervento del Servizio Assistenza.
Le stoviglie non si riscaldano a sufficienza? Verificare se:
- l'apparecchio è acceso;
- è stata impostata la temperatura giusta;
- le aperture di ventilazione sono state ostruite dai piatti o fondine di grandi dimensioni;
- le stoviglie sono state riscaldate per un periodo sufficientemente lungo.
Diversi fattori influenzano i tempi di riscaldamento
- materiale e spessore delle stoviglie;
• quantità di stoviglie caricate; - disposizione delle stoviglie caricate;
- impostazione della temperatura.
Le stoviglie non si riscaldano? Verificare se:
- si sente un rumore di ventola:
Se la pentola è in funzione, significa che la resistenza di riscaldamento è difettosa.
Se la ventola non funziona, significa che è difettosa.
- il fusibile dell'impianto domestico è scattato.
14. INSTALLAZIONE DELL'APPARECCHIO
14.1 Prima dell'installazione
Assicurarsi che al tensione di alimentazione indicata sulla targhetta dati corrisponda a quella della vostra rete elettrica.
Aprire il cassetto, rimuovere tutti gli accessori e il materiale d'imballaggio.
Attenzione! Il frontale del cassetto potrebbe essere ricoperto da un film protettivo.
Rimuovere la protezione con cautela prima del primo utilizzo dell'apparecchio cassetto scaldastoviglie, iniziando a staccarla partendo dal basso.
Assicurarsi che il cassetto non sia danneggiato. Controllare che il cassetto si chiuda correttamente. In presenza di danni informare il Servizio Assistenza.
Il cassetto scaldastoviglie può essere incassato solo sugli apparecchi che sono stati indicati dal produttore. La casa produttrice non garantisce il corretto funzionamento del cassetto se combinato con apparecchi non da lei indicati e non risponde per eventuali danni causati da un tale uso improprio.
14.2 Incasso
Prima i procedere al montaggio dello scaldastoviglie e dell'apparecchio a lui combinato, predisporre un piano intermedio fisso del mobile, il quale assicuri la portata necessaria per entrambii gli apparecchi.
L'apparecchio combinato viene invece posizionato senza ulteriori piani intermedi direttamente sul cassetto scaldastoviglie incassato.
Per l'incasso dell'apparecchio combinato attenersi assolutamente alle indicazioni contenute nelle relative istruzioni per l'uso e per il montaggio.

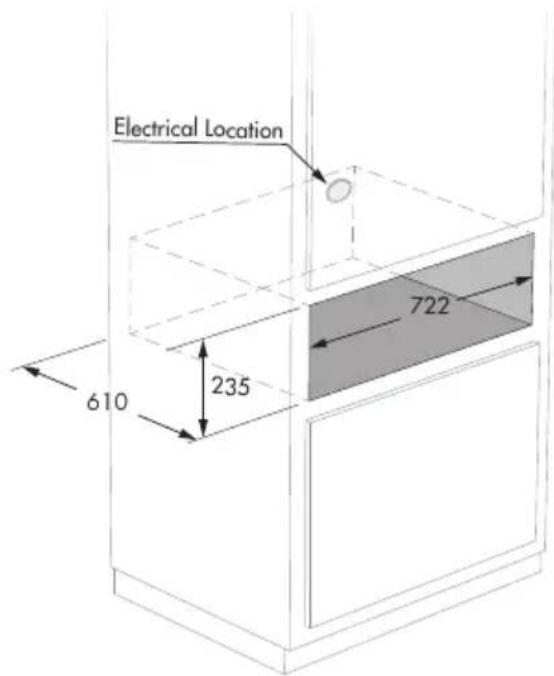

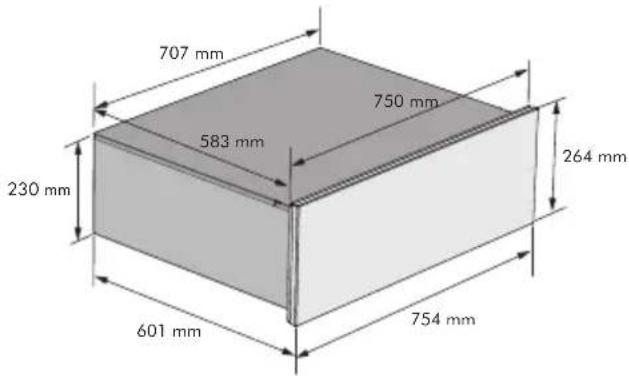

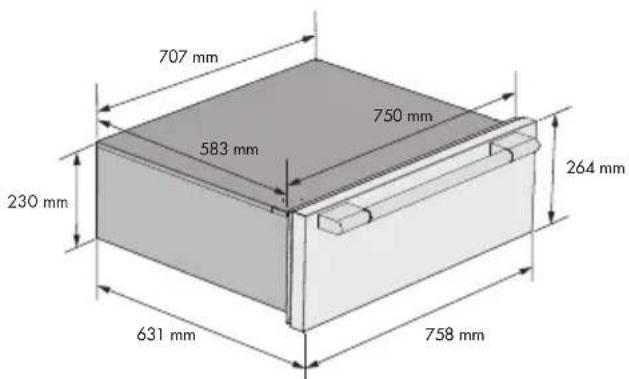

Le dimensioni principali per l'incasso sono indicate in mm e riportate nel diagramma di installazione. Per il montaggio proseguire come indicato:
- sistemare il cassetto del mobile in modo che sia ben centrato e allineato;
- assicurarsi che la cornice sia perfettamente aderente al mobile;
- aprire il cassetto e fissare l'involucro alle pareti del mobile con le due viti in dotazione.
10.3 Allacciamento Elettrico
L'allacciamento elettrico deve essere eseguito da un elettricista qualificato conformemente alla legislazione vigente.
Allacciamento elettrico
Prima di effettuare l'allacciamento elettrico accertarsiche:
- le caratteristiche dell'impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fronte del forno;
- l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50° C quella ambiente.
Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. La presa o l'interruttore onnipolare devono essere facilmente raggiungibili con l'apparecchiatura installata.
| TIPI E DIAMETRO MINIMO DEI CAVI | |
| SASO | |
| H05RR-F 3x0,75 mm ^2 | H05RR-F 3x1,5 mm ^2 |
| H05VV-F 3x0,75 mm ^2 | H05VV-F 3x1,5 mm ^2 |
| H05RN-F 3x0,75 mm ^2 | H05RN-F 3x1,5 mm ^2 |
| H05V2V2-F 3x0,75 mm ^2 | H05V2V2-F 3x1,5 mm ^2 |
DATI TECNICI
| Alimentazione elettrica | |
| 220-240V 50-60Hz | |
| Ampere | Watt |
| 9.2 | 1100 |

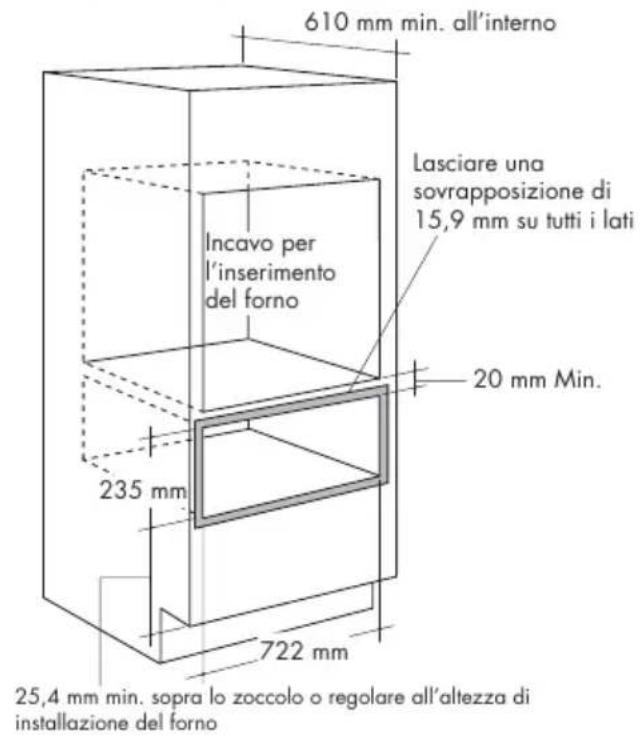

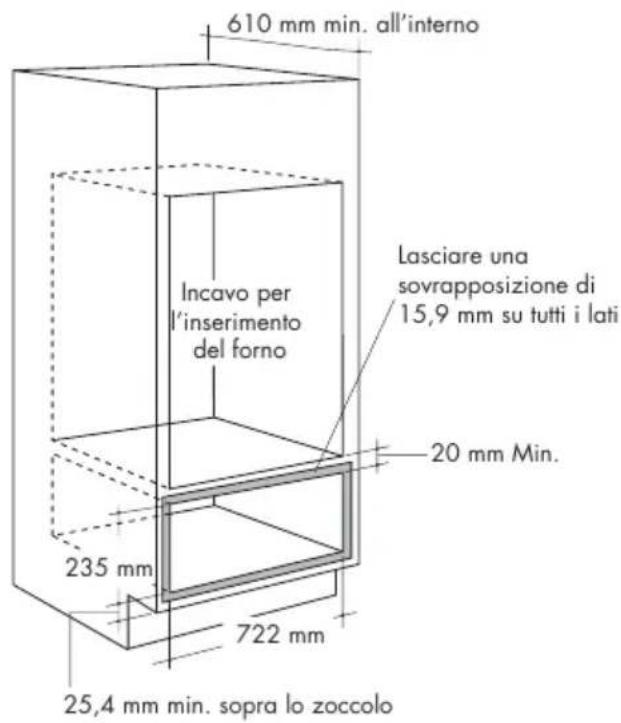

OPZIONI DI INSTALLAZIONE
Installazione sotto un forno singolo
Installazione sotto un forno doppio
A SPINTA
CON MANIGLIA PRO

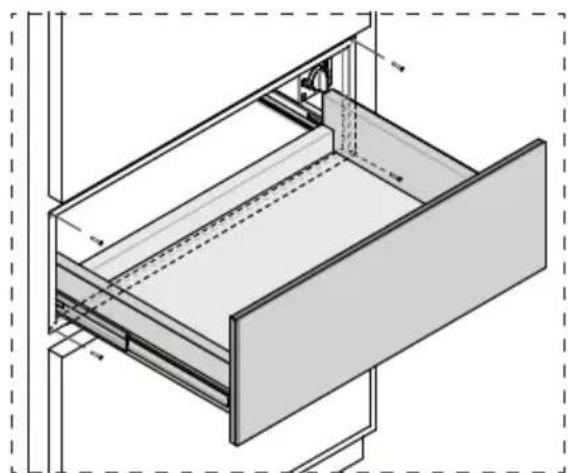

Procedura di installazione
Prima di montare i cassetti dell'apparecchio, assicurarsi che ci sia abbastanza spazio per il cassetto e l'apparecchio.
Le dimensioni precise di installazione sono indicate in pollici e mm.
Installare un blocco antiribaltamento contro la parete posteriore del mobile. Verificare che le viti siano fissate correttamente e non penetrino nei cavi elettrici o nelle tubature.
- Scollegare l'alimentazione alla presa elettrica.
- Inserire la spina nella presa a tre poli con messa a terra (vedere "Requisiti di alimentazione e messa a terra" a pagina 2 per le specifiche elettriche).
- Posizionare il cassetto in modo che sia direttamente centrato e fare scorrere il gruppo del cassetto scaldavivande nell'incavo, fino a quando non è a filo con il mobile.
- Fare attenzione a non schiacciare il cavo di alimentazione tra l'unità e la parete del mobile.
- Aprire il cassetto scaldavivande alla massima estensione e fissare la struttura al muro con le quattro viti fornite in dotazione.
- Ricollegare l'alimentazione alla presa elettrica.
- Accendere il cassetto scaldavivande. Chiudere il cassetto per circa 1 minuto, poi controllare il calore.
AVVERTENZE! Prima di collegare il cassetto scaldastoviglie alla rete elettrica, verificare che il voltaggio e la frequenza della rete corrispondano a quelli indicati sulla piastrina dati posizionata all'interno del blocco riscaldante che dovrebbe essere conservata insieme a questo manuale.
L'allacciamento elettrico deve essere effettuato tramite un interruttore bipolare la cui potenza sia adeguata all'assorbimento dell'apparecchio e che abbia un'intercapedine minima di 3 mm tra i contatti, in modo da garantire il disinserimento dalla rete elettrica in caso di emergenza o di pulizia del cassetto scaldastoviglie. Se per l'allacciamento elettrico viene utilizzata anche una spina, quest'ultima deve essere accessibile dopo l'installazione.
Collegare l'apparecchio a terra in conformità alle normative sulla sicurezza degli impianti elettrici. ATTENZIONE! IL PRESENTE SCALDASTOVIGLIE DEVE ESSERE ASSOLUTAMENTE COLLEGATO A TERRA.
In caso di guasto al cavo di alimentazione montato sul cassetto scaldastoviglie, deve essere sostituito con un cavo originale fornito dal servizio di assistenza post vendita.
Il produttore e il rivenditore declinano ogni responsabilità per eventuali danni a persone, animali o cose, dovuti alla mancata osservanza delle presenti istruzioni di montaggio.
Dear Customer,
I parametri di tempo si riferiscono al caso in cui la carne venga riposta in un tegame con burro od olio già caldo.
