MANUALE UTENTE RC200300 GAGGENAU

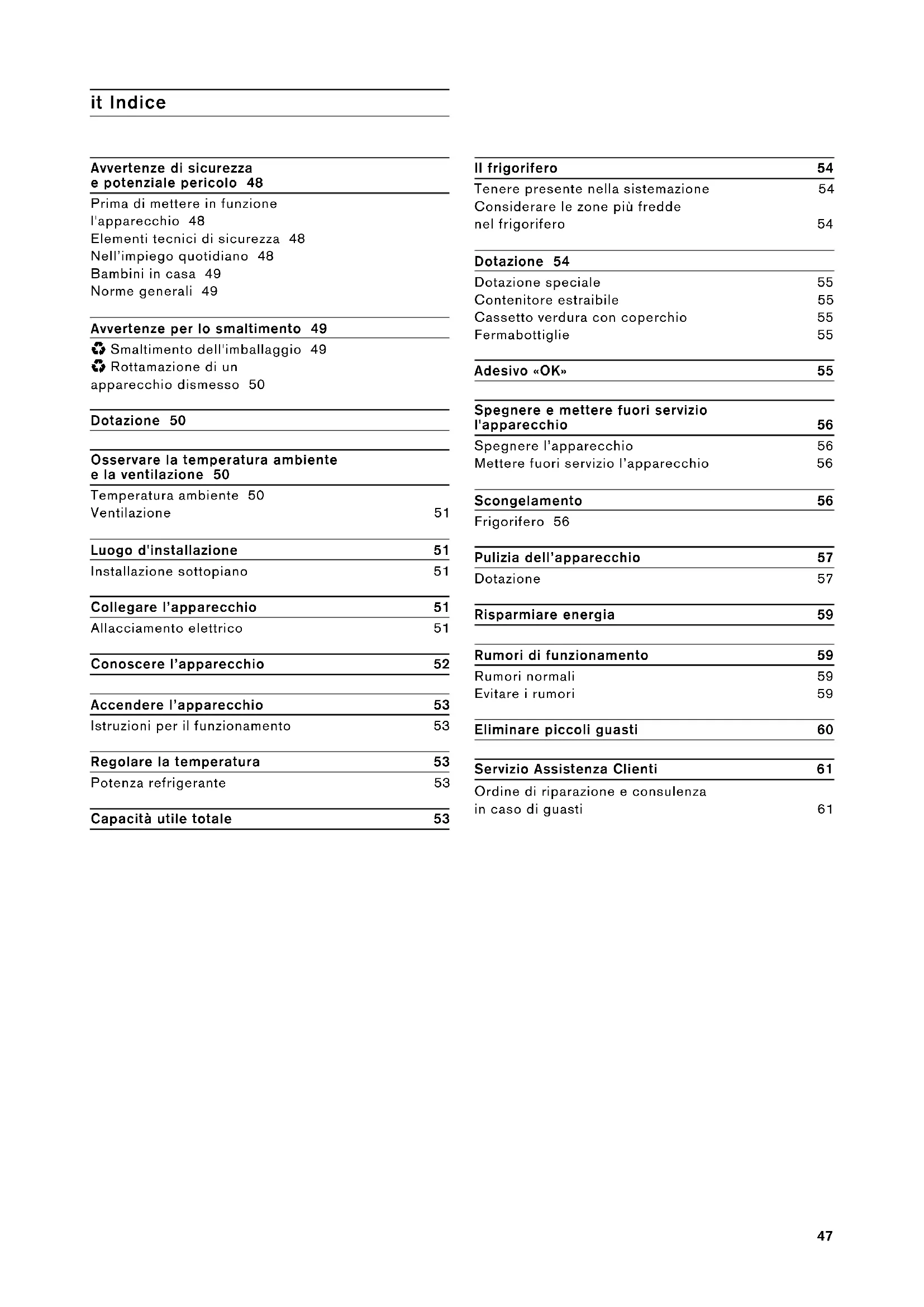

FD - Nr E - Nr FR 01 40 10 42 12 B 070 222 148 CH 0848 840 04047 it Indice itIstruzioni per I´uso Avvertenze di sicurezza e potenziale pericolo 48 Prima di mettere in funzione l'apparecchio 48 Elementi tecnici di sicurezza 48 Nell’impiego quotidiano 48 Bambini in casa 49 Norme generali 49 Avvertenze per lo smaltimento 49

• Smaltimento dell'imballaggio 49

• Rottamazione di un apparecchio dismesso 50 Dotazione 50 Osservare la temperatura ambiente e la ventilazione 50 Temperatura ambiente 50 Ventilazione 51 Luogo d'installazione 51 Installazione sottopiano 51 Collegare l’apparecchio 51 Allacciamento elettrico 51 Conoscere l’apparecchio 52 Accendere l’apparecchio 53 Istruzioni per il funzionamento 53 Regolare la temperatura 53 Potenza refrigerante 53 Capacità utile totale 53 Il frigorifero 54 Tenere presente nella sistemazione 54 Considerare le zone più fredde nel frigorifero 54 Dotazione 54 Dotazione speciale 55 Contenitore estraibile 55 Cassetto verdura con coperchio 55 Fermabottiglie 55 Adesivo «OK» 55 Spegnere e mettere fuori servizio l'apparecchio 56 Spegnere l’apparecchio 56 Mettere fuori servizio l’apparecchio 56 Scongelamento 56 Frigorifero 56 Pulizia dell’apparecchio 57 Dotazione 57 Risparmiare energia 59 Rumori di funzionamento 59 Rumori normali 59 Evitare i rumori 59 Eliminare piccoli guasti 60 Servizio Assistenza Clienti 61 Ordine di riparazione e consulenza in caso di guasti 6148 m Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari. Elementi tecnici di sicurezza Questo apparecchio contiene una piccola quantità di gas refrigerante (R600a), un gas Eco-Compatibile, ma infiammabile. Prevenire danneggiamenti ai raccordi del circuito refrigerante durante il trasporto o l’installazione dell’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi. In caso di danni: ▯ tenere lontano dall'apparecchio fiamme o fonti di accensione, ▯ ventilare l'ambiente per alcuni minuti, ▯ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ▯ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l’utente e danni all’apparecchio. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Il prolungamento del cavo elettrico di alimentazione deve essere eseguito dal servizio assistenza clienti autorizzato. Nell’impiego quotidiano ▯ Non introdurre mai apparecchi elettrici nell’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! ▯ Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica! ▯ Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. E’ possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l’apparecchio. Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi. ▯ Non conservare nell’apparecchio prodotti contenenti propellenti gassosi combustibili (per es. bombolette spray) e sostanze infiammabili. Pericolo di esplosione!49 ▯ Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno. ▯ Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l’interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina. ▯ Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale. ▯ Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose. ▯ Non ostruire le aperture di passaggio dell’aria di aereazione dell’apparercchio. ▯ Evitare pericoli a bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi ed altresì persone, sprovviste di sufficiente conoscenza del sicuro funzionamento dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano ben compreso i pericoli. Una persona responsabile della sicurezza è tenuto a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio. Bambini in casa ▯ Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! ▯ L'apparecchio non è un giocattolo per bambini! ▯ Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini! Norme generali L’apparecchio è idoneo per raffreddare alimenti. Questo apparecchio è destinato esclusivamente all’uso domestico e da collocarsi in ambiente domestico. L’apparecchio è dotato di schermatura contro i radiodisturbi in allineamento alle direttive UE 2004/108/EC. La tenuta ermetica del circuito refrigerante è stata sottoposta a controllo. Questo prodotto è conforme alle vigenti norme di sicurezza per gli apparecchi elettrici (EN 60335-2-24). Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Avvertenze per lo smaltimento

• Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.50

• Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. m Avviso In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico di collegamento

e rimuoverlo unitamente alla spina.

3. Non estrarre i ripiani e i contenitori, questo rende

più difficile ai bambini di entrare nel vano frigo dell'apparecchio!

4. Vietare ai bambini di giocare con un apparecchio

dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio. Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ▯ Apparecchio sottopiano ▯ Accessori (a secondo del modello) ▯ Busta con il materiale utile al montaggio ▯ Istruzioni per l’uso ▯ Istruzioni per il montaggio ▯ Libretto del servizio assistenza clienti autorizzato ▯ Allegato di garanzia convenzionale ▯ Informazioni sul consumo energetico e sui possibili rumori Osservare la temperatura ambiente e la ventilazione Temperatura ambiente L’apparecchio è progettato per una determinata classe climatica. In funzione della classe climatica, l’apparecchio può essere usato alle seguenti temperature ambiente. La classe climatica è indicata nella targhetta porta- dati. Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

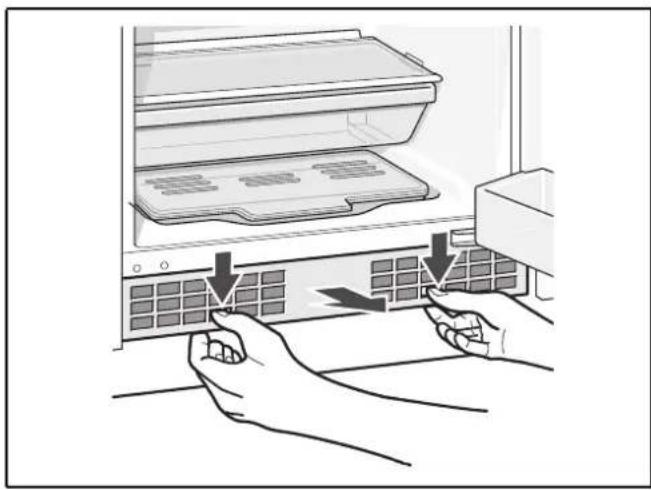

Classe climatica Temperatura ambiente ammessa SN da +10 °C a 32 °C N da +16 °C a 32 °C ST da +16 °C a 38 °C T da +16 °C a 43 °C FD - Nr E - Nr51 Ventilazione L’afflusso e deflusso dell’aria per il refrigeratore avviene solo attraverso la griglia di ventilazione nello zoccolo. Evitare assolutamente di coprire la griglia di ventilazione o di mettere qualcosa avanti ad essa. Altrimenti il frigorifero deve lavorare più a lungo, e ciò fa aumentare il consumo di energia elettrica. Luogo d'installazione Per l'installazione è idoneo un ambiente asciutto ventilato. Il luogo d'installazione non deve essere esposto all'irradiazione solare diretta e non essere vicino ad una fonte di calore, come stufa, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispettate le seguenti distanze minime dalla fonte di calore. ▯ Da cucine elettriche o a gas 3 cm. ▯ Da stufe ad olio o a carbone 30 cm. Installazione sottopiano Con alcuni piani di lavoro, come ad es. in pietra, vetro o acciaio inossidabile, spesso non è possibile un fissaggio sotto il piano di lavoro. In tal caso è possibile ordinare presso il servizio assistenza clienti accessori per il fissaggio sulle pareti laterali. Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»). Allacciamento elettrico La presa deve essere vicino all’apparecchio ed accessibile anche dopo l’installazione dell’apparecchio. L’apparecchio è conforme alla classe di isolamento I. Collegare l’apparecchio alla corrente alternata a 220-240 V/50 Hz tramite una presa installata a norma con conduttore di terra. La presa deve essere protetta con dispositivo elettrico di sicurezza di 10-16 A. Per apparecchi, che vengono impiegati in paesi non europei, controllare se la tensione ed il tipo di corrente indicati corrispondono ai valori della locale rete elettrica. Questi dati sono riportati nella targhetta porta-dati. FD - Nr E - Nr52 Conoscere l’apparecchio Questo libretto d’istruzioni per l’uso è valido per diversi modelli. La dotazione dei modelli può variare. Nelle illustrazioni sono possibili differenze.

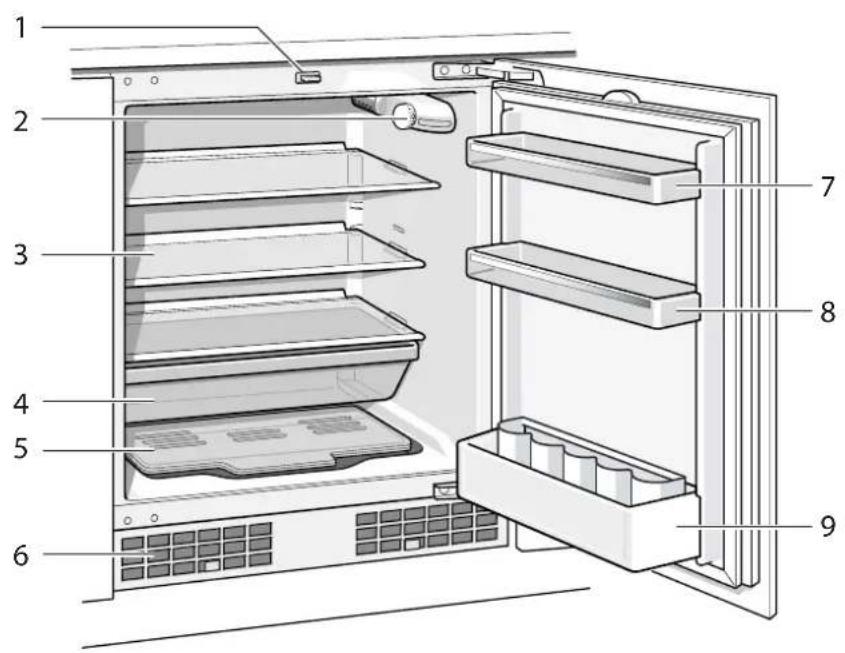

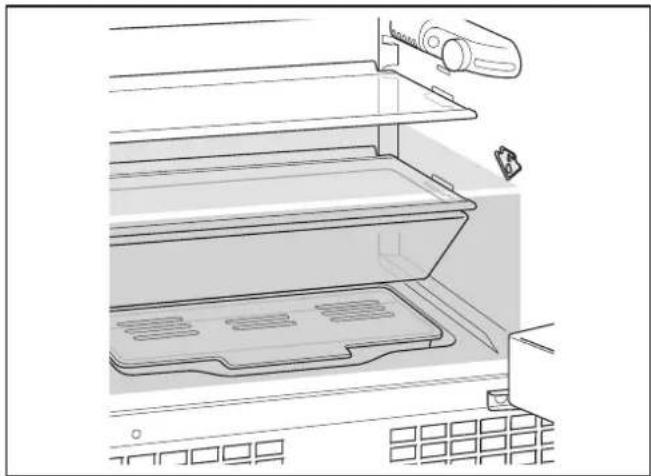

1 Interruttore luce 2 Regolatore di temperatura/Illuminazione 3 Ripiano di vetro nel frigorifero 4 Contenitore estraibile 5 Cassetto per verdure 6 Apertura di afflusso e deflusso dell'aria 7 Balconcino per burro e formaggio 8 Balconcini per uova 9 Ripiano per bottiglie grandi53 Accendere l’apparecchio Ruotare il regolatore di temperatura oltre la posizione «0». L’apparecchio comincia a raffreddare. Quando la porta è aperta l’illuminazione è accesa. Istruzioni per il funzionamento La temperatura nel frigorifero aumenta: ▯ a causa della frequente apertura della porta dell’apparecchio, ▯ a causa dell’introduzione di grandi quantità di alimenti, ▯ a causa di un’alta temperatura ambiente. Regolare la temperatura Ruotare il regolatore di temperatura nella posizione di regolazione desiderata. In caso di regolazione media nella zona più fredda si raggiungono ca. +4 °C. Regolazioni a valori superiori comportano temperature più basse nel frigorifero. Consigliamo: ▯ Conservare gli alimenti delicati a temperatura non superiore a +4 °C. ▯ Una regolazione valori inferiore per la conservazione a breve termine di alimenti (funzionamento a risparmio energetico). ▯ Una regolazione media per la conservazione a lungo termine di alimenti. ▯ Una regolazione a valori superiori solo per brevi periodi o in caso di frequenti aperture della porta e quando nel frigorifero si introducono di grandi quantità di alimenti. Potenza refrigerante La temperatura nel frigorifero può aumentare temporaneamente in caso d’introduzione di grandi quantità di alimenti o bevande. Perciò il regolatore di temperatura dovrebbe essere ruotato per ca. 7 ore su una regolazione più alta. Capacità utile totale Trovate i dati circa la capienza utile dell’apparecchio sulla targhetta porta-dati (vedi figura nel capitolo «Servizio Assistenza Clienti»).

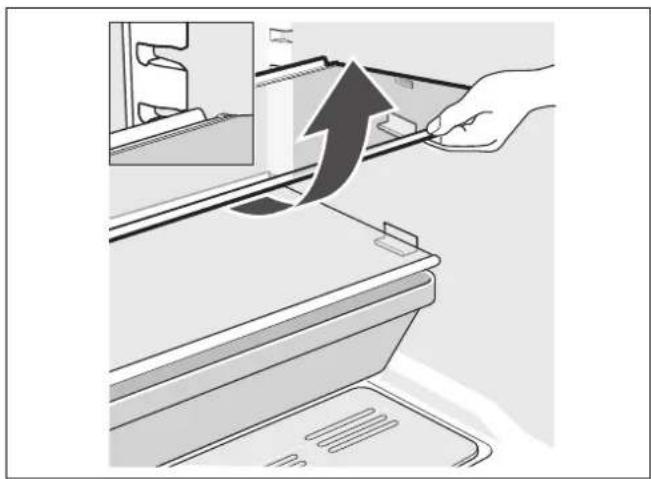

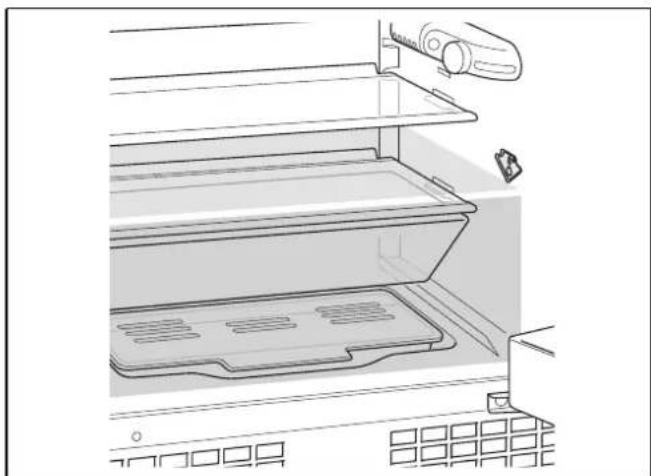

Il frigorifero Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti da forno, conserve, latte condensato, formaggi, frutta fresca e verdura sensibili al freddo. Tenere presente nella sistemazione Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contenitori plastici. Avvertenza Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo. Considerare le zone più fredde nel frigorifero La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti: ▯ La zona meno fredda è nella parte più alta della porta. Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile. ▯ La zona più fredda è nel contenitore estraibile. Avvertenza Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne). Dotazione I ripiani interni ed i balconcini della porta possono essere spostati secondo la necessità: ▯ Sollevare il ripiano di vetro, tirarlo in avanti, abbassarlo e ruotarlo lateralmente. ▯ Spostare i tappi ed inserire di nuovo il ripiano. ▯ Sollevare il balconcino o ripiano ed estrarlo.55 Dotazione speciale (non in tutti i modelli) Contenitore estraibile Il contenitore estraibile è idoneo specialmente per la conservazione di alimenti di origine animale. Esso può essere estratto per il carico, lo scarico e la pulizia. Cassetto verdura con coperchio Il cassetto verdura può essere estratto per il carico, lo scarico e la pulizia. Fermabottiglie Il fermabottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta. Adesivo «OK» (non in tutti i modelli) Con il controllo della temperatura «OK» possono essere rilevate temperature inferiori a +4 °C. Ridurre gradualmente la temperatura, se l’adesivo termosensibile non visualizza «OK». Avvertenza Alla messa in funzione dell’apparecchio per raggiungere la temperatura possono essere necessarie fino a 12 ore. Corretta regolazione56 Spegnere e mettere fuori servizio l'apparecchio Spegnere l’apparecchio Ruotare il regolatore temperatura sulla posizione «0». Il refrigeratore e l’illuminazione si spengono. Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo:

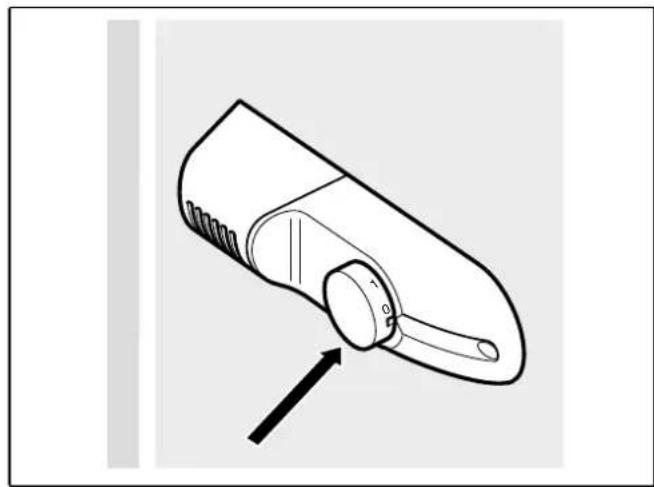

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione o disinserire

il dispositivo elettrico di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperta la porta dell’apparecchio.

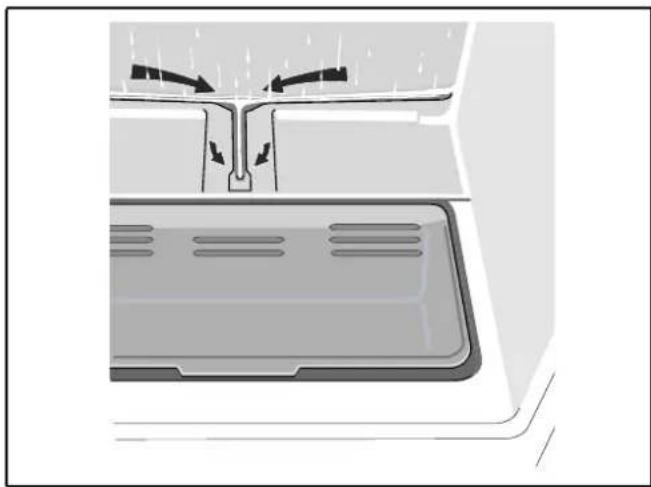

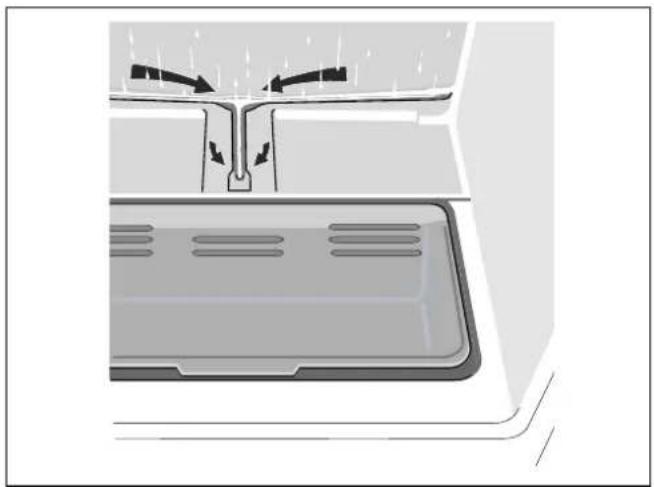

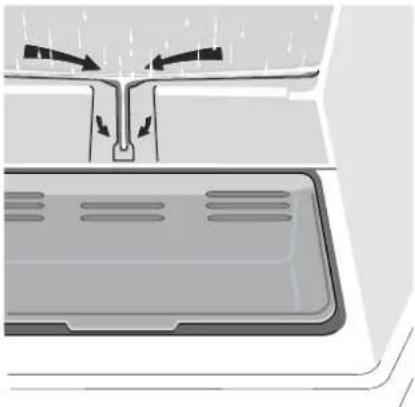

Scongelamento Frigorifero Durante il funzionamento dell'apparecchio, sulla parete posteriore del frigorifero si formano gocce di condensa o di brina. Poiché la parete posteriore si sbrina automaticamente, non è necessario rimuovere la brina o le goccia di condensa. L'acqua di sbrinamento scorre attraverso il convogliatore di scolo dell'acqua di sbrinamento ed il foro di scarico nella vaschetta di evaporazione e qui evapora. Avvertenza Affinché l’acqua di sbrinamento possa defluire, mantenere pulito il convogliatore dell’acqua di sbrinamento ed il foro di scarico.

Attenzione ▯ Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. ▯ Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. ▯ Non lavare mai in lavastoviglie i ripiani ed i contenitori. Questi elementi si possono deformare! Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione o disinserire

il dispositivo elettrico di sicurezza!

3. Estrarre gli alimenti e conservarli in un luogo

4. Attendere lo sbrinamento dello strato di brina.

5. Pulire l’apparecchio con un panno morbido,

acqua tiepida e poco detergente a pH neutro. Evitare che l’acqua di lavaggio penetri nell’unità di illuminazione.

6. Lavare la guarnizione della porta solo con acqua

pulita e poi asciugarla con cura.

7. Evitare che l’acqua di lavaggio defluisca

attraverso il foro di scarico che conduce alla vaschetta di evaporazione.

8. Dopo la pulizia: ricollegare ed accendere

9. Introdurre di nuovo gli alimenti.

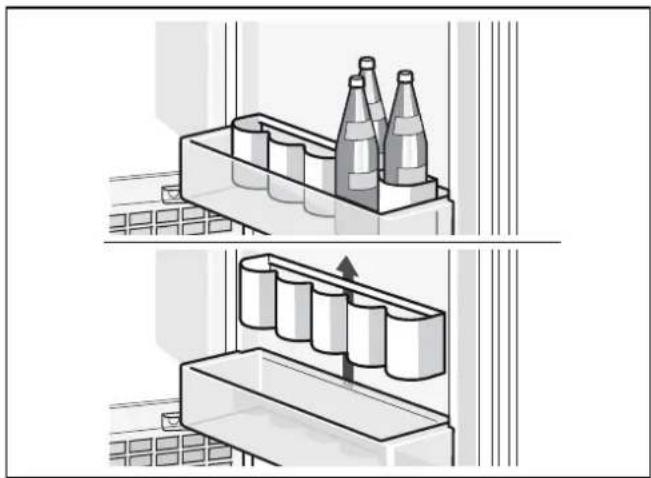

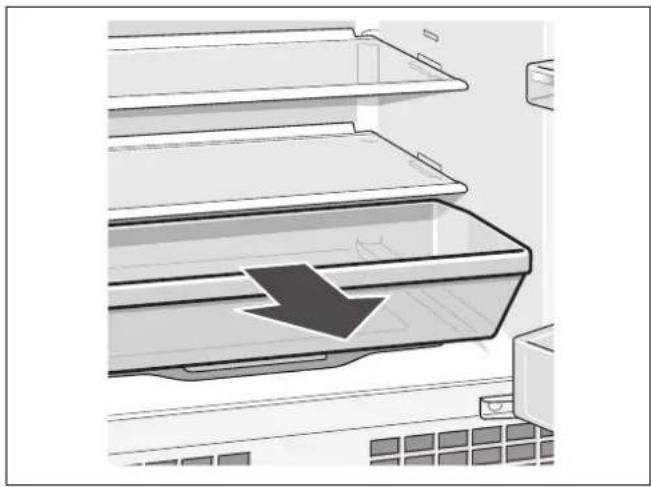

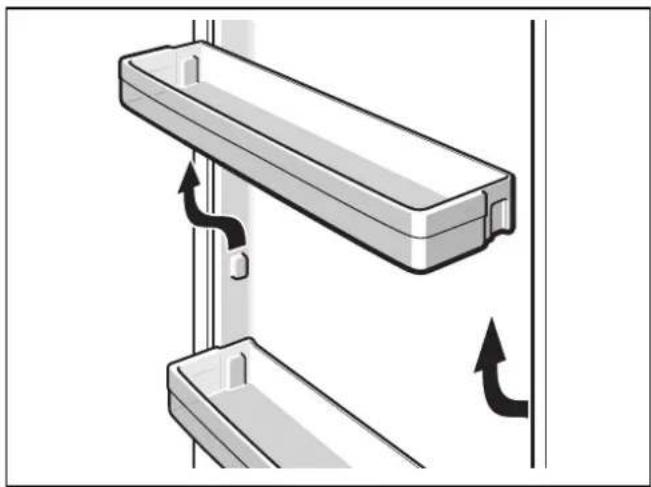

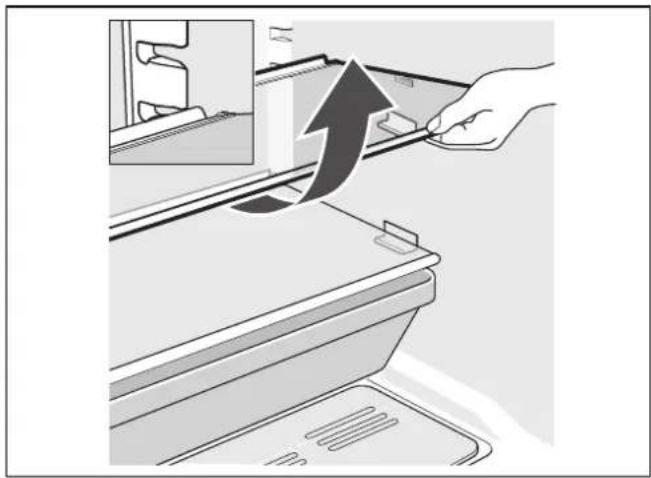

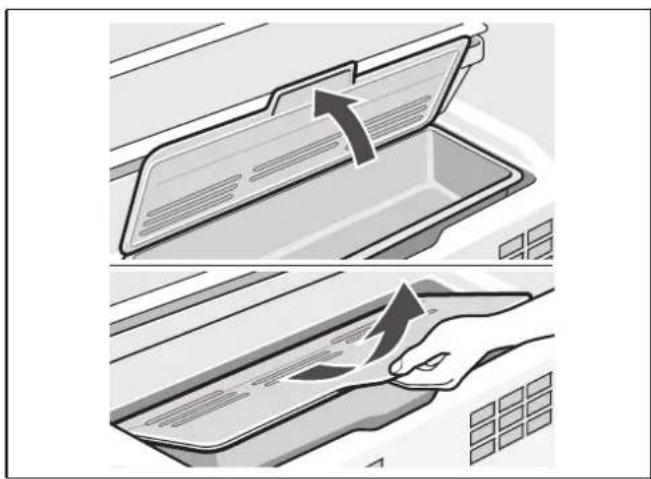

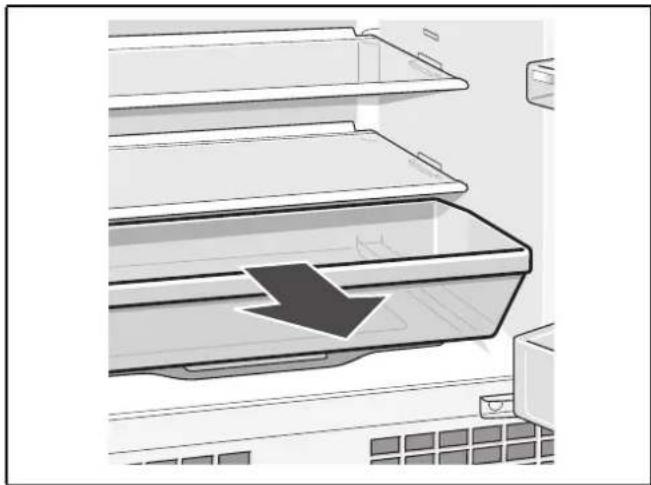

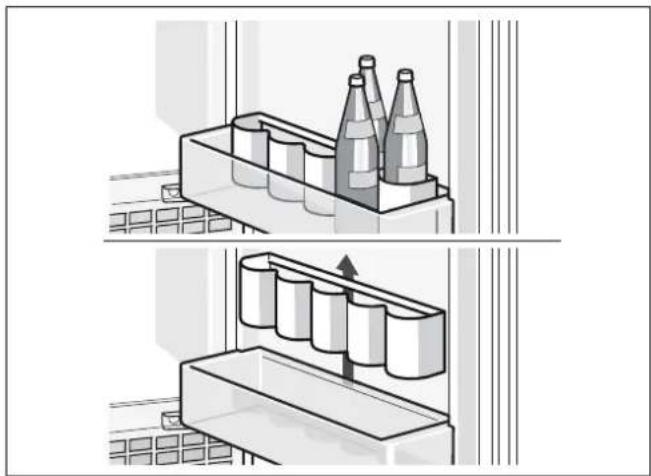

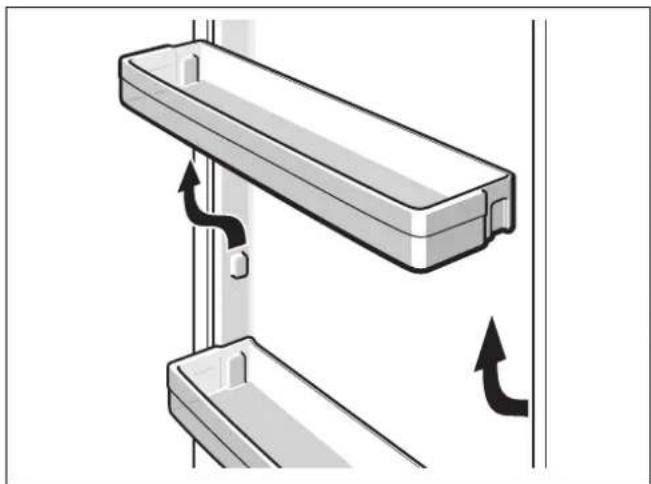

Dotazione Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte. Estrarre i ripiani di vetro Sollevare il ripiano di vetro, tirarlo in avanti, abbassarlo e ruotarlo lateralmente. Rimuovere il contenitore estraibile Sollevare ed estrarre il contenitore.58 Convogliatore di scolo dell'acqua di sbrinamento Per pulire il convogliatore di scolo dell’acqua di sbrinamento rimuovere il contenitore estraibile. Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore di scolo dell'acqua di sbrinamento ed il foro di scarico con bastoncini cotonati o simili. Estrarre il cassetto verdura con il coperchio Sollevare il cassetto verdura ed estrarlo in avanti. Rimozione dei balconcini dalla porta Sollevare ed estrarre i balconcini. Estrarre il portabottiglie Sollevare dietro il portabottiglie e rimuoverlo dal balconcino della porta.59 Apertura di afflusso e deflusso dell’aria La griglia di ventilazione nello zoccolo può essere rimossa per la pulizia. A tal fine premere in basso le mollette nelle aperture di ventilazione e contemporaneamente estrarre in avanti la griglia di ventilazione. Risparmiare energia ▯ Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. ▯ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. ▯ Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. ▯ Aprire la porta dell’apparecchio il tempo più breve possibile. ▯ La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio. Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/ disinseriscono. Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.60 Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto Causa possibile Rimedio L’illuminazione non funziona. La lampadina ad incandescenza è fulminata. Sostituire la lampadina ad incandescenza.

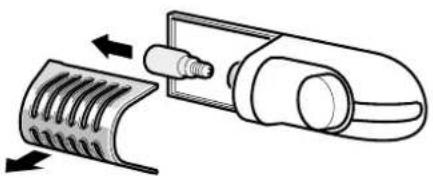

1. Estrarre la spina di alimentazione o disinserire

il dispositivo elettrico di sicurezza.

2. Spingere in avanti la griglia di copertura.

3. Sostituire la lampadina.

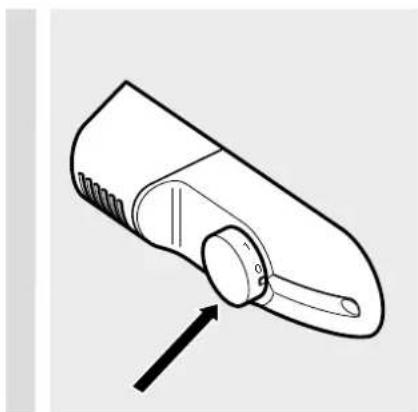

(Lampadina di ricambio: 220–240 V corrente alternata, portalampada E14, Watt vedi lampadina guasta.) Interruttore bloccato. Controllare la sua funzione. Il fondo del vano frigorifero è bagnato. I convogliatori di scolo dell’acqua di sbrinamento o il foro di scarico sono otturati. Pulire i convogliatori dell’acqua di sbrinamento ed il foro di scarico (vedi «Pulire l’apparecchio»). La temperatura nel frigorifero è troppo bassa. Il egolatore di temperatura è su un valore troppo alto. Regolare il regolatore temperatura ad un valore inferiore. Il refrigeratore si accende sempre più spesso e più a lungo. Frequente apertura della porta dell'apparecchio. Non aprire inutilmente la porta dell’apparecchio. I passaggi dell'aria per l'areazione sono ostruiti. Liberare le aperture.61

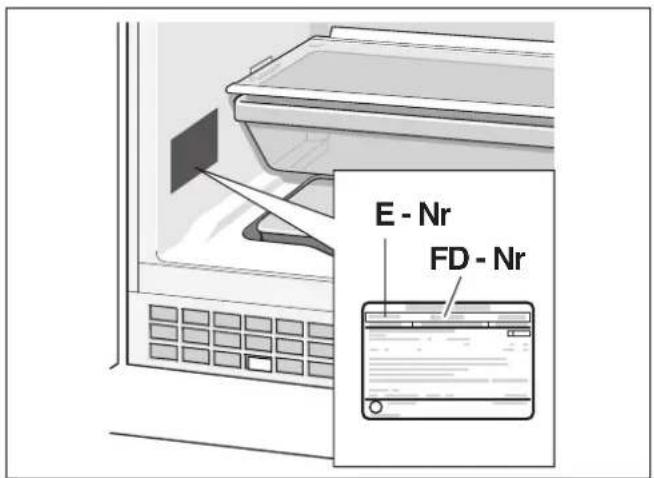

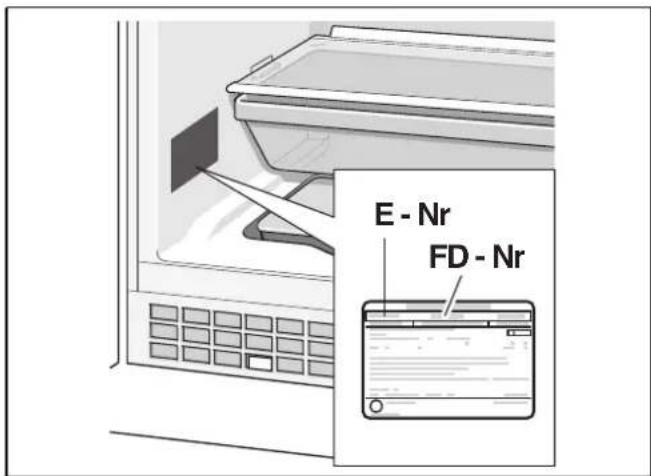

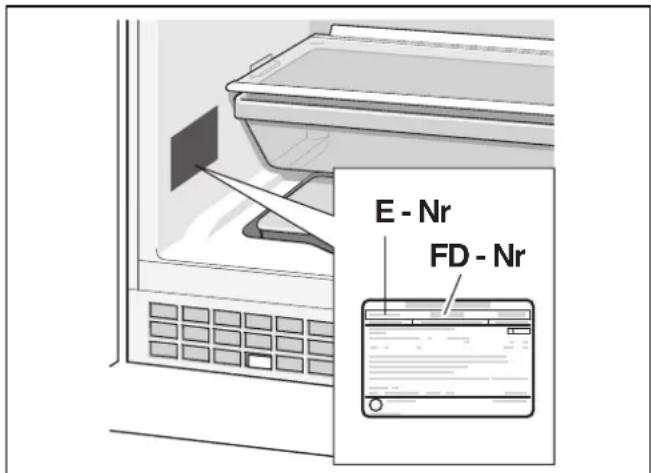

Servizio Assistenza Clienti Trovate un centro d’assistenza clienti autorizzato a voi vicino tramite i numeri verdi (800…) in Internet oppure nell’elenco del Servizio Assistenza Clienti in dotazione all’apparecchio. Indicate al Servizio Assistenza Clienti autorizzato la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD) dell’apparecchio. Trovate questi dati sulla targhetta d’identificazione. Indicando la sigla del prodotto ed il numero di fabbricazione contribuite ad evitarci interventi inutili. Risparmiate così la relativa spesa. Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti. Guasto Causa possibile Rimedio L’apparecchio non ha potenza di raffreddamento. Il regolatore temperatura è disposto su «0». Ruotare il regolatore di temperatura oltre la posizione «0». ▯ Interruzione dell’energia elettrica. ▯ L’interruttore di sicurezza è scattato. ▯ La spina d’alimentazione non è inserita correttamente. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza.
